Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

  1. #71
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1200
    Регистрация
    08.12.2011
    Город/село
    Тюмень
    Сообщений
    141
    Спасибо (Раздал)
    21
    Спасибо (Получил)
    8
    Автор

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

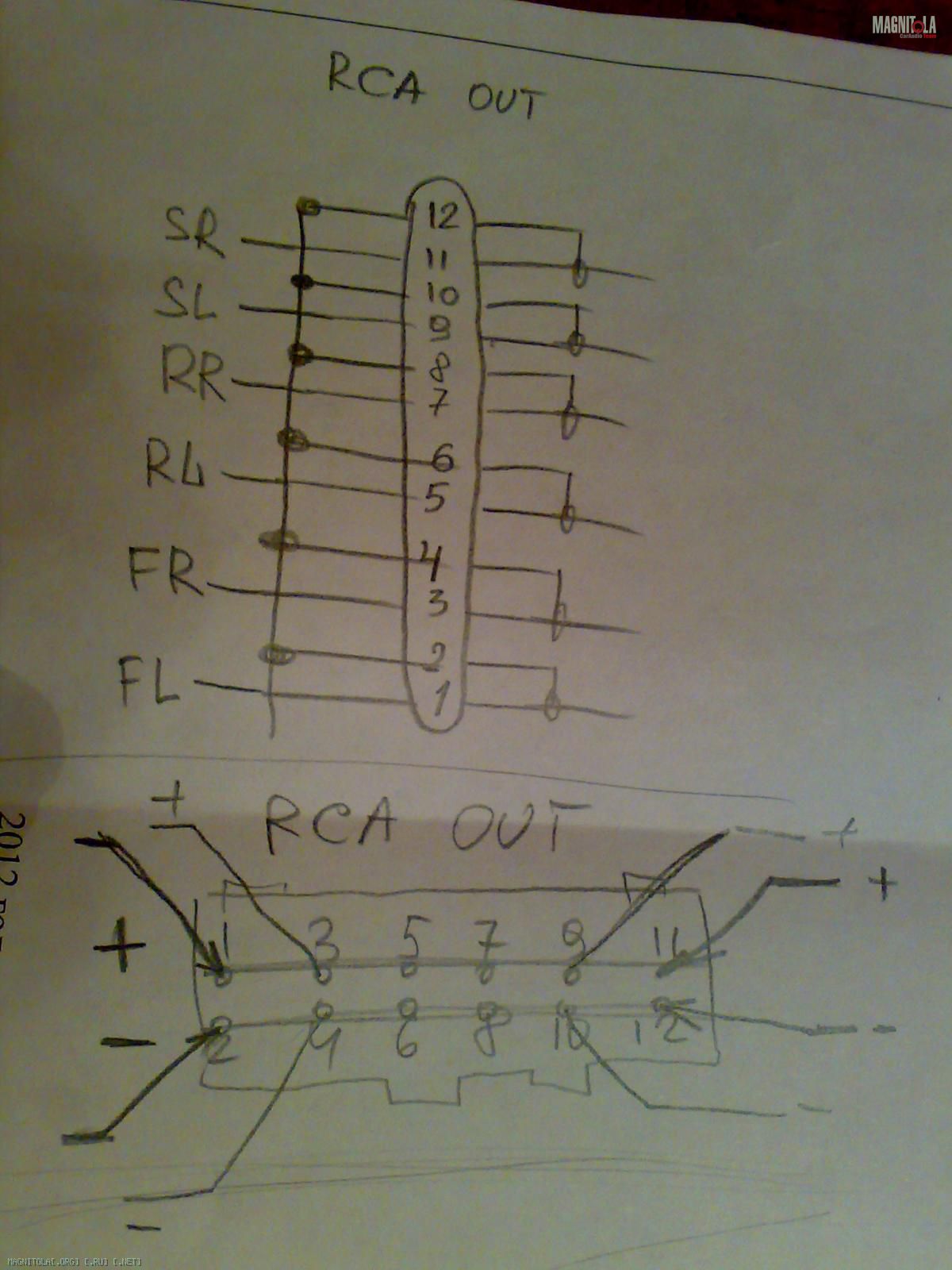

    Распиновка разъёма Нажмите на изображение для увеличения
Название: 030920123261.jpg
Просмотров: 0
Размер:	137.0 Кб
ID:	270284

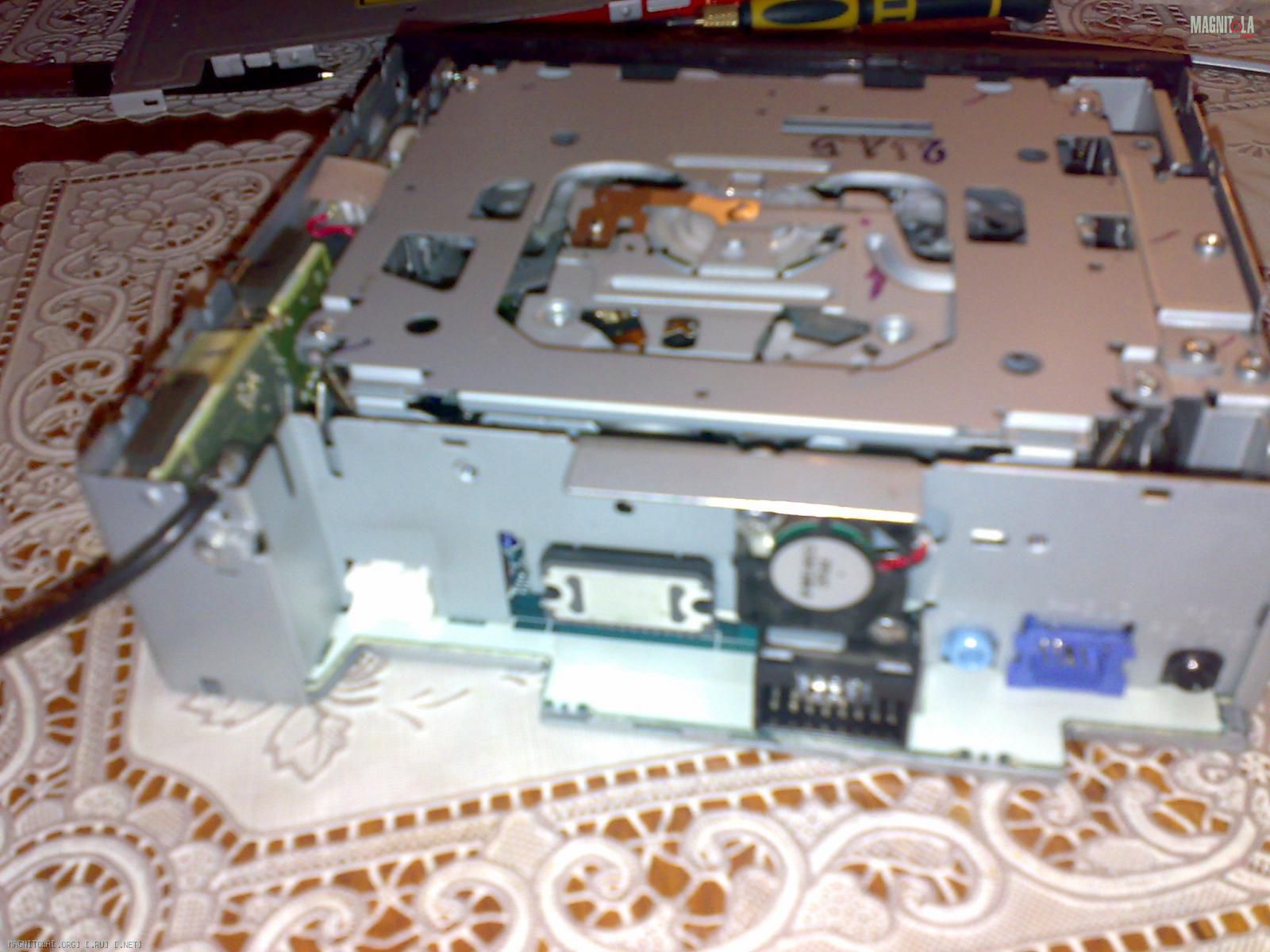

    Разобрал магнитолуНажмите на изображение для увеличения
Название: 030920123260.jpg
Просмотров: 0
Размер:	177.4 Кб
ID:	270282, но там меньше места чтоб запаяться, поэтому буду паять прям к разьёму...

    По прежнему интересует вопрос по межблокам DLS SL 5 US
    Провода направленные(со стрелочками)
    Стрелки я так понимаю идут от ГУ к усилку?
    У меня в проводе идёт сначала изоляция затем переплетённая проволока, потом фальга, нитки и внутри 2 провода белый и красный.
    С одной стороны(усилитель) тюльпаны просто припаяны красный центр, белый наружняя часть, а с другой стороны(ГУ) красный провод так же-центральный штырь, а вот к белому ещё примотана внешняя проволка(та которая идёт после основной изоляции)
    Вопрос такой: для чего это сделанно? Создаёт какой-то дополнительный экран?
    Я понимаю если б с обеих сторон было одинаково, у кого нечто подобное? Или это кто-то до меня наколхозил и стоит припаять просто белый и красный провода?





  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #72
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 36424
    Регистрация
    27.10.2011
    Город/село
    Helsinki
    Сообщений
    530
    Спасибо (Раздал)
    277
    Спасибо (Получил)
    373

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Есть мнения, что таким образом помехи и наводки не проникают в усилитель. В аудиофильских проводах такой метод при производстве применяет голландец Van den Hul.


  4. #73
    Too far... Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397233 Аватар для TwinTwin
    Регистрация
    02.11.2009
    Город/село
    Воло-гда-гда
    Сообщений
    3,495
    Спасибо (Раздал)
    1049
    Спасибо (Получил)
    4327

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Это стандартный метод, называется экранирование сигнальных жил.


  5. #74
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1200
    Регистрация
    08.12.2011
    Город/село
    Тюмень
    Сообщений
    141
    Спасибо (Раздал)
    21
    Спасибо (Получил)
    8
    Автор

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Цитата Сообщение от TwinTwin Посмотреть сообщение
    Это стандартный метод, называется экранирование сигнальных жил.
    Т.е. так и есть у магнитолы минус соединяется с экраном у усилителя идёт только чистый минус?


  6. #75
    Too far... Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397233 Аватар для TwinTwin
    Регистрация
    02.11.2009
    Город/село
    Воло-гда-гда
    Сообщений
    3,495
    Спасибо (Раздал)
    1049
    Спасибо (Получил)
    4327

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Да, со стороны головы минус и экран соединены,
    со стороны усилка экран не распаивается на минус (ободок РЦА).


  7. #76
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1200
    Регистрация
    08.12.2011
    Город/село
    Тюмень
    Сообщений
    141
    Спасибо (Раздал)
    21
    Спасибо (Получил)
    8
    Автор

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Цитата Сообщение от Serg_l Посмотреть сообщение
    Есть мнения, что таким образом помехи и наводки не проникают в усилитель. В аудиофильских проводах такой метод при производстве применяет голландец Van den Hul.
    С этим автозвуком всё больше нового узнаю играла себе сонька со штатными колонками, но нееет 3 месяца уже слушаю только двигатель, перелопатил кучу интернет страниц, намучился с изготовлением подиумов, рамки и поклейкой шумки, начал входить во вкус и понимать что это мне нравится) надеюсь конечный результат меня тоже порадует...

    ---------- Сообщение добавлено 04.09.2012 в 20:33 ----------

    Цитата Сообщение от TwinTwin Посмотреть сообщение
    Да, со стороны головы минус и экран соединены,
    со стороны усилка экран не распаивается на минус (ободок РЦА).
    Ещё раз огромное спасибо за подробное объяснение - пойду паять


  8. #77
    Too far... Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397233 Аватар для TwinTwin
    Регистрация
    02.11.2009
    Город/село
    Воло-гда-гда
    Сообщений
    3,495
    Спасибо (Раздал)
    1049
    Спасибо (Получил)
    4327

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Удачи.
    Вот тебе на всякий как я делал.

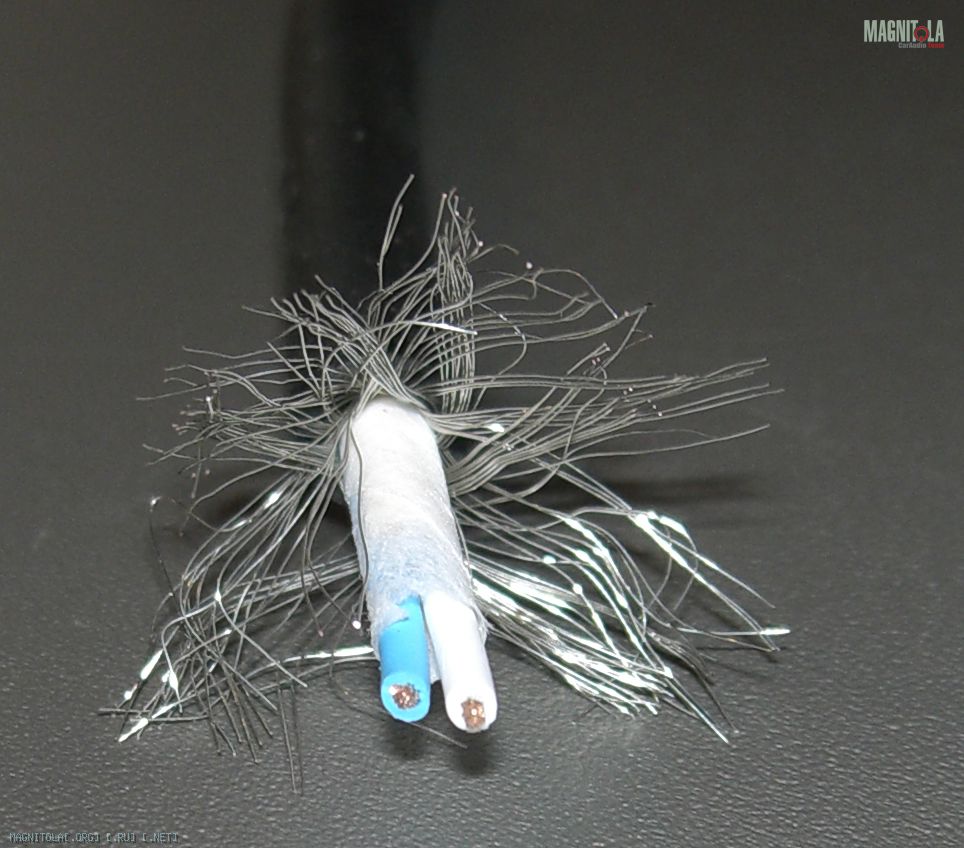

    1. Quik lok professional microphone cable cm 780 (синий с белым, плетеный экран).

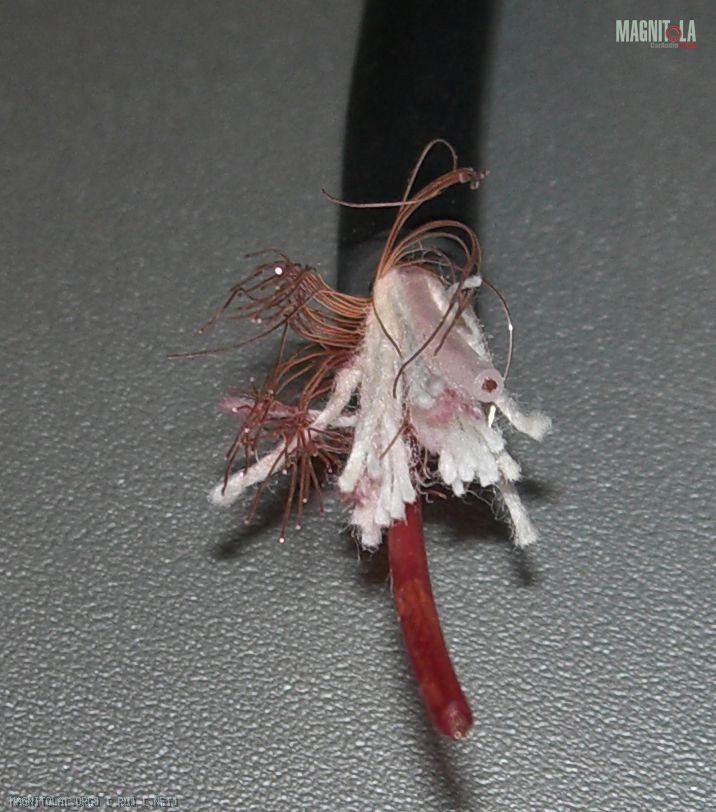

    2. Courage <=MrCable=>high perfomance low noise microphone cable (красный с белым, витой экран).

    Распаяно так:
    - экран к земле со стороны ГУ
    - синий или красный - сигнал
    - белый к земле с двух сторон.
    То есть один провод это один канал, для лучшего их разделения.
    Длина примерно 1,6-1,8 метра, точно не помню давно делал.

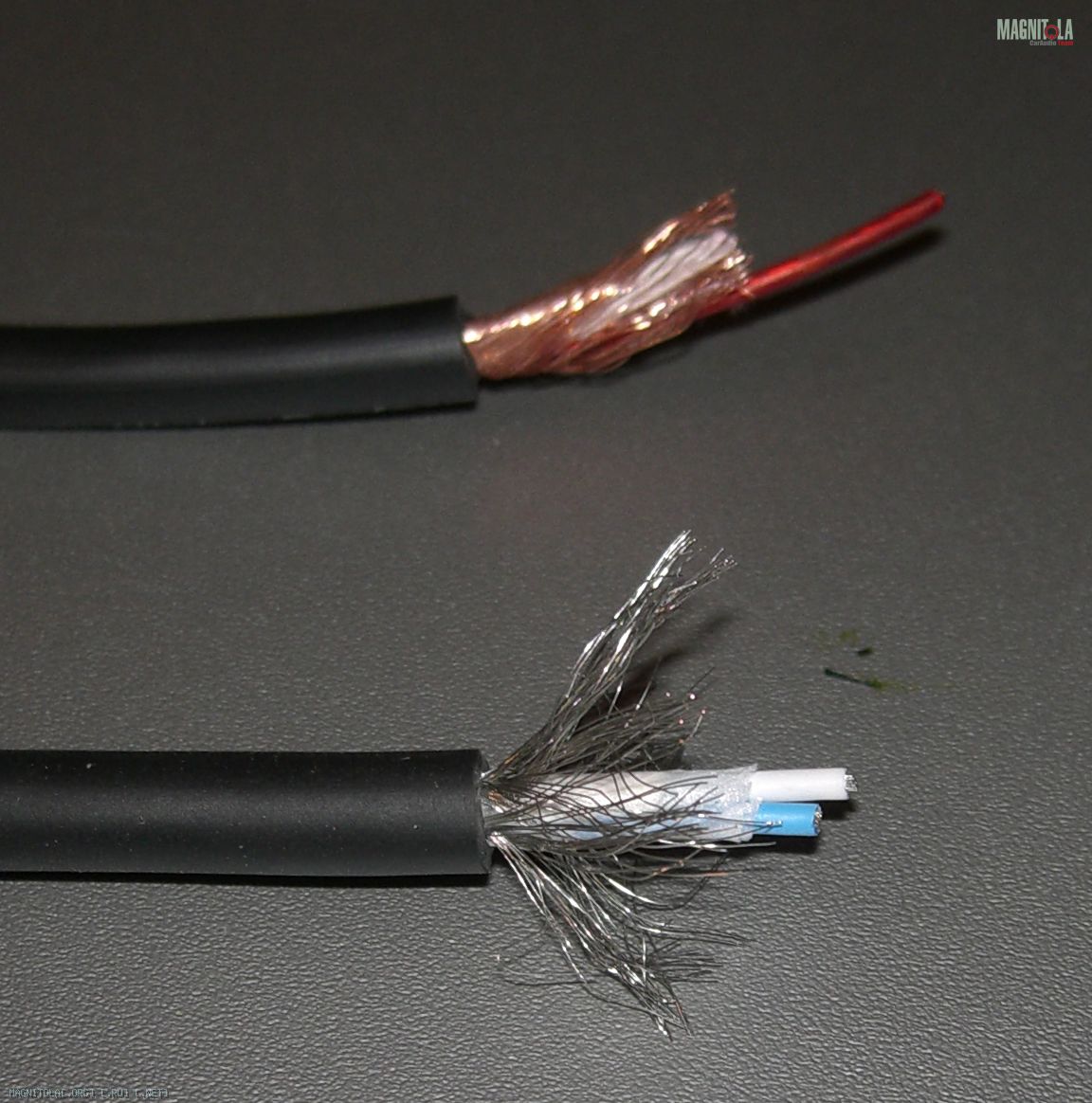

    Фоток межблоков нет все лежит в машине, зато есть обрезки проводов.

    Нажмите на изображение для увеличения
Название: 0068.jpg
Просмотров: 0
Размер:	822.5 Кб
ID:	270308Нажмите на изображение для увеличения
Название: 0069.jpg
Просмотров: 0
Размер:	521.0 Кб
ID:	270310Нажмите на изображение для увеличения
Название: 0070.jpg
Просмотров: 0
Размер:	427.9 Кб
ID:	270312


  9. #78
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1200
    Регистрация
    08.12.2011
    Город/село
    Тюмень
    Сообщений
    141
    Спасибо (Раздал)
    21
    Спасибо (Получил)
    8
    Автор

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Блин чёт до меня не дошло сразу, припаял два провода, вроде всё идеально, но так как они толстые место осталось только ещё для одного...пришлось отпаивать...буду удлинять проводками...


  10. #79
    Ушел в монастырь Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 873387
    Регистрация
    08.12.2010
    Город/село
    Владикавказ-Нахабино (полигон для биороботов)
    Сообщений
    9,506
    Спасибо (Раздал)
    7192
    Спасибо (Получил)
    10861

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Я выдерал пластмассовую часть разъема пионера и оставлял родные штырьки. Затем сигнальные штырьки выгибал плоскогубцами и сразу укорачивал , чтобы не цепляли за транспорт дисковода.... к ним припаивал сигнальные проводники от DAXX R60. Массовые проводники и экран на DAXX объединял на каждый канал скруткой их вместе. Штырьки на массу на пионере удалил и между отверстиями сделал пропил, расширил его до 1,5-2 мм. Туда и впаивал скрученные массы от даксов. Отверстие под разъем в задней металлической панели пришлось немного распилить напильником. После припайки всех 6 линейников на них ВСЕХ ВМЕСТЕ прямо возле штырьков был надет отрезок термоусадки подходящего диаметра и осажен промышленным феном. Далее на выступающей грани задней стенки было просверлено отверстие, в которое был всавлен пласмассовый хомут. Хомут проходит в щель между задней металлической стенкой и платой, и во вновь просверленное отверстие- тем самым достигнута надежная фиксация от выдергивания кабелей.

    Завтра сфотографирую свой 88 и покажу здесь.


  11. #80
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1200
    Регистрация
    08.12.2011
    Город/село
    Тюмень
    Сообщений
    141
    Спасибо (Раздал)
    21
    Спасибо (Получил)
    8
    Автор

    Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

    Цитата Сообщение от Папа Карло Посмотреть сообщение
    Я выдерал пластмассовую часть разъема пионера и оставлял родные штырьки. Затем сигнальные штырьки выгибал плоскогубцами и сразу укорачивал , чтобы не цепляли за транспорт дисковода.... к ним припаивал сигнальные проводники от DAXX R60. Массовые проводники и экран на DAXX объединял на каждый канал скруткой их вместе. Штырьки на массу на пионере удалил и между отверстиями сделал пропил, расширил его до 1,5-2 мм. Туда и впаивал скрученные массы от даксов. Отверстие под разъем в задней металлической панели пришлось немного распилить напильником. После припайки всех 6 линейников на них ВСЕХ ВМЕСТЕ прямо возле штырьков был надет отрезок термоусадки подходящего диаметра и осажен промышленным феном. Далее на выступающей грани задней стенки было просверлено отверстие, в которое был всавлен пласмассовый хомут. Хомут проходит в щель между задней металлической стенкой и платой, и во вновь просверленное отверстие- тем самым достигнута надежная фиксация от выдергивания кабелей.

    Завтра сфотографирую свой 88 и покажу здесь.
    Нормально так заморочился) жду фото
