Помогите правильно собрать акустику

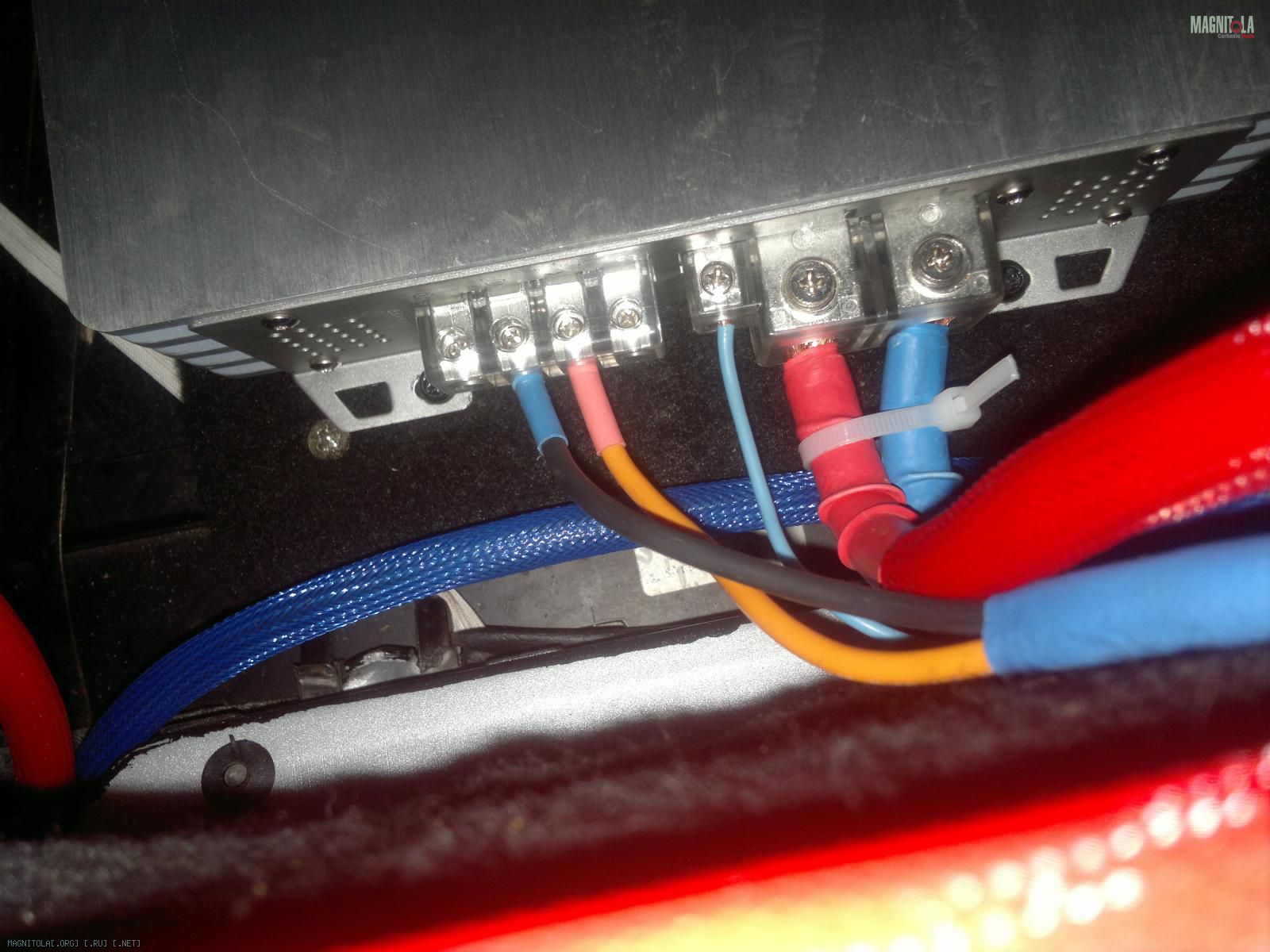

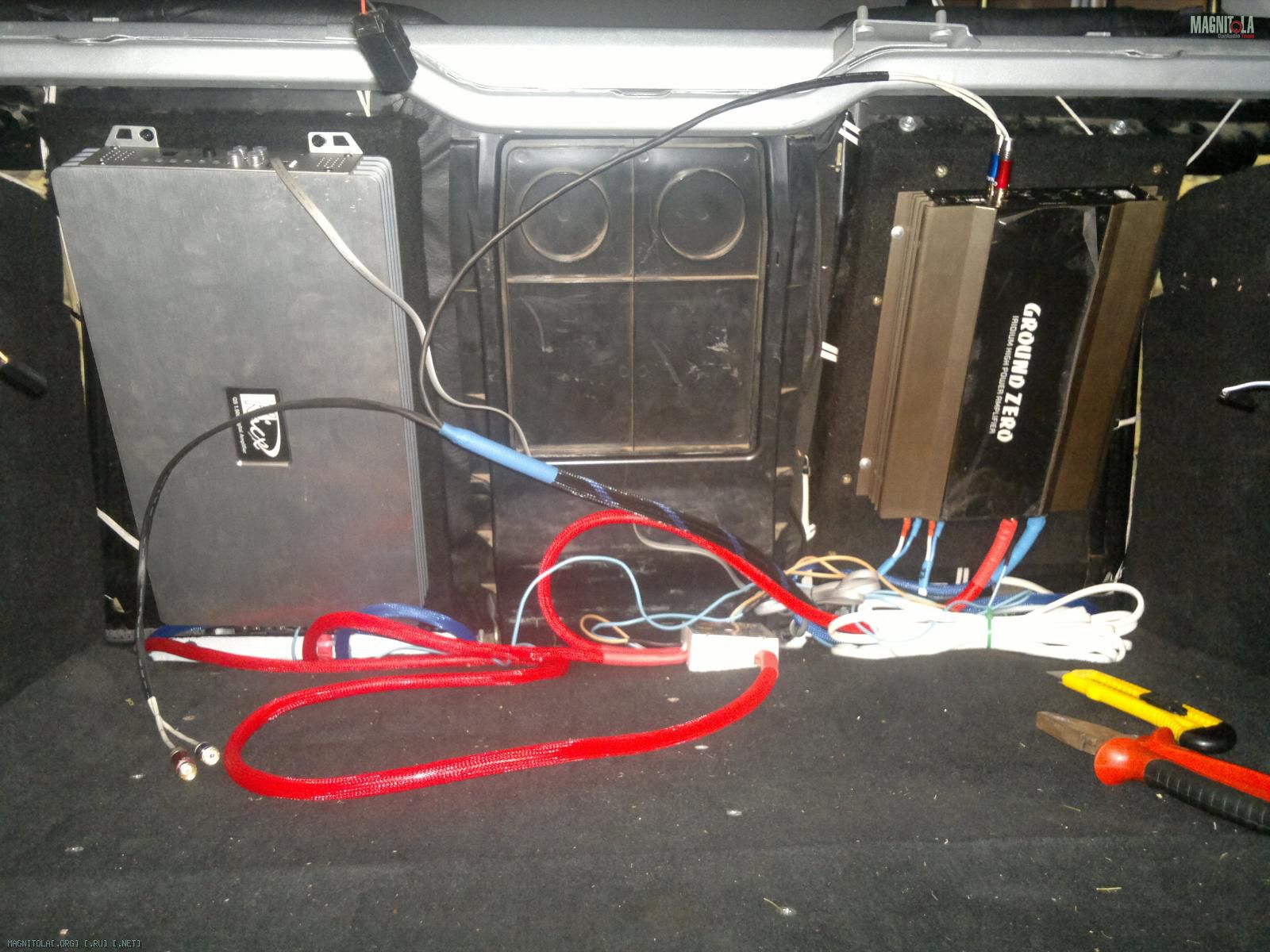

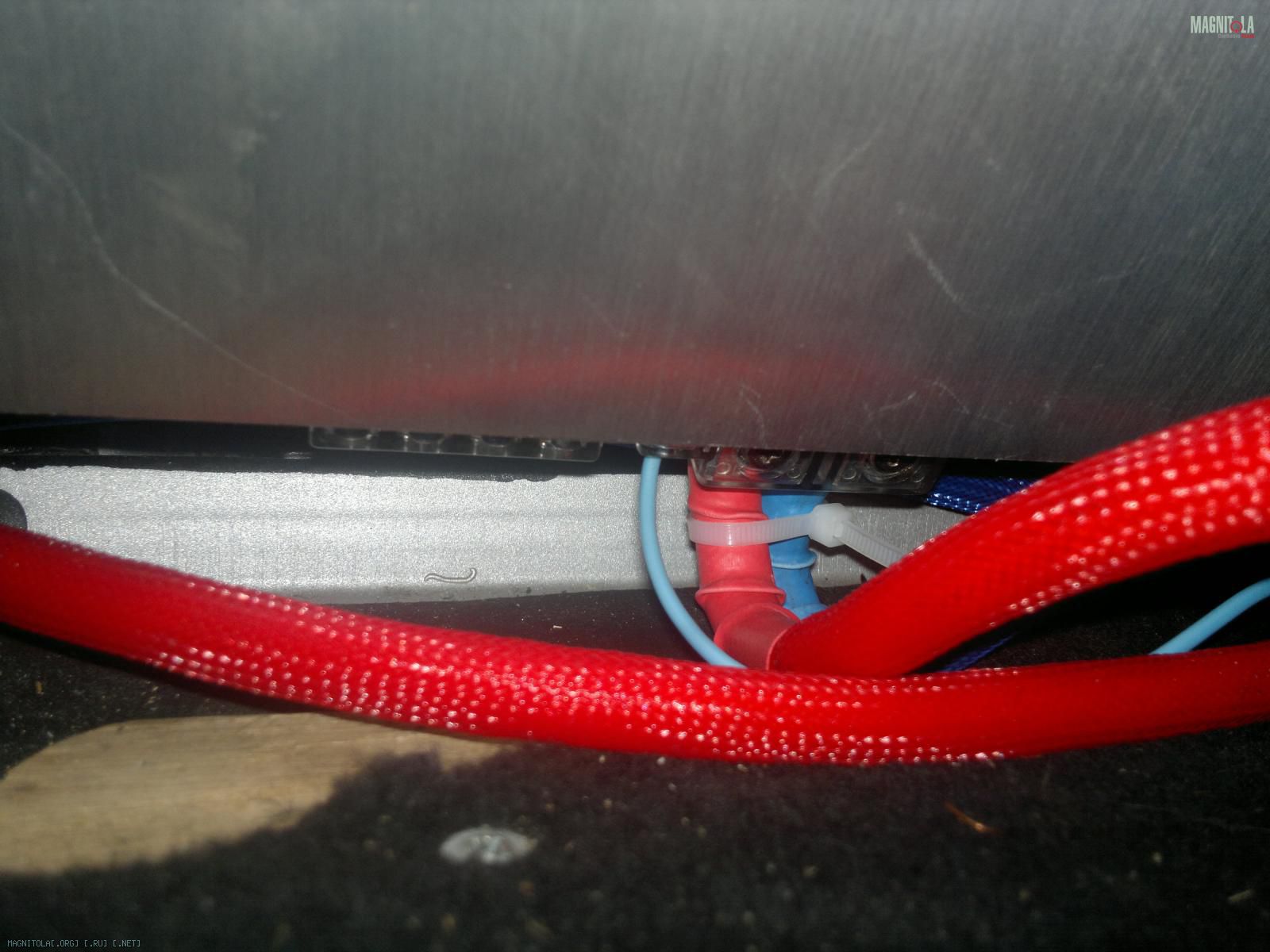

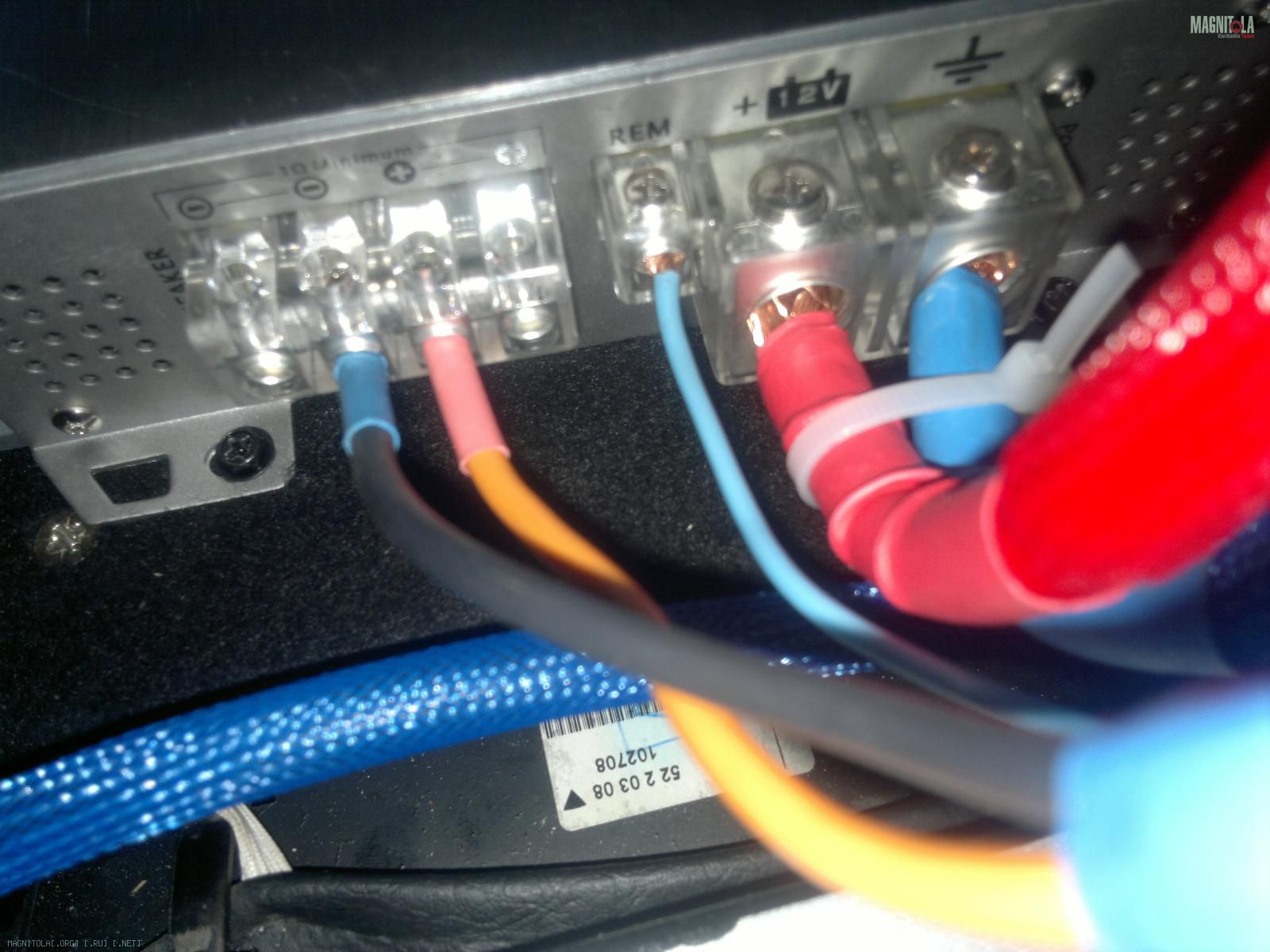

Отделался лёгким испугом. Связал провода обычным пластиковым хомутом и угол стал более правильным Вложение 805322 Сегодня после работы поставил второй усилитель и подключил проводку. Проводов конечно немерено. Связал их хомутами, чтобы максимально прижать к задней стенкеВложение 805324 Собрал саб с коробом. и подключил в 2 Ом Вложение 805326 Вложение 805328 Признаю, накосячил. Сломалось сверло, поэтому вкручивал саморезы без предварительного просверливания отверстий. Передняя стенка 40мм, саморезы на 45, думаю всё будет отлично. В общем итог, да и место под удочки осталось :i-m_so_happy:Вложение 805330Вложение 805332

Цитата:

---

Сообщение от DRAM_KEEPITOK

Отделался лёгким испугом. Связал провода обычным пластиковым хомутом и угол стал более правильным

---

Честно,не нравится мне это решение вопроса-не надёжно сделано.Сейчас это держится,но со временем даст о себе знать.Вибрации пока никто не отменял,а натяжение провода этому в подмогу будет.,

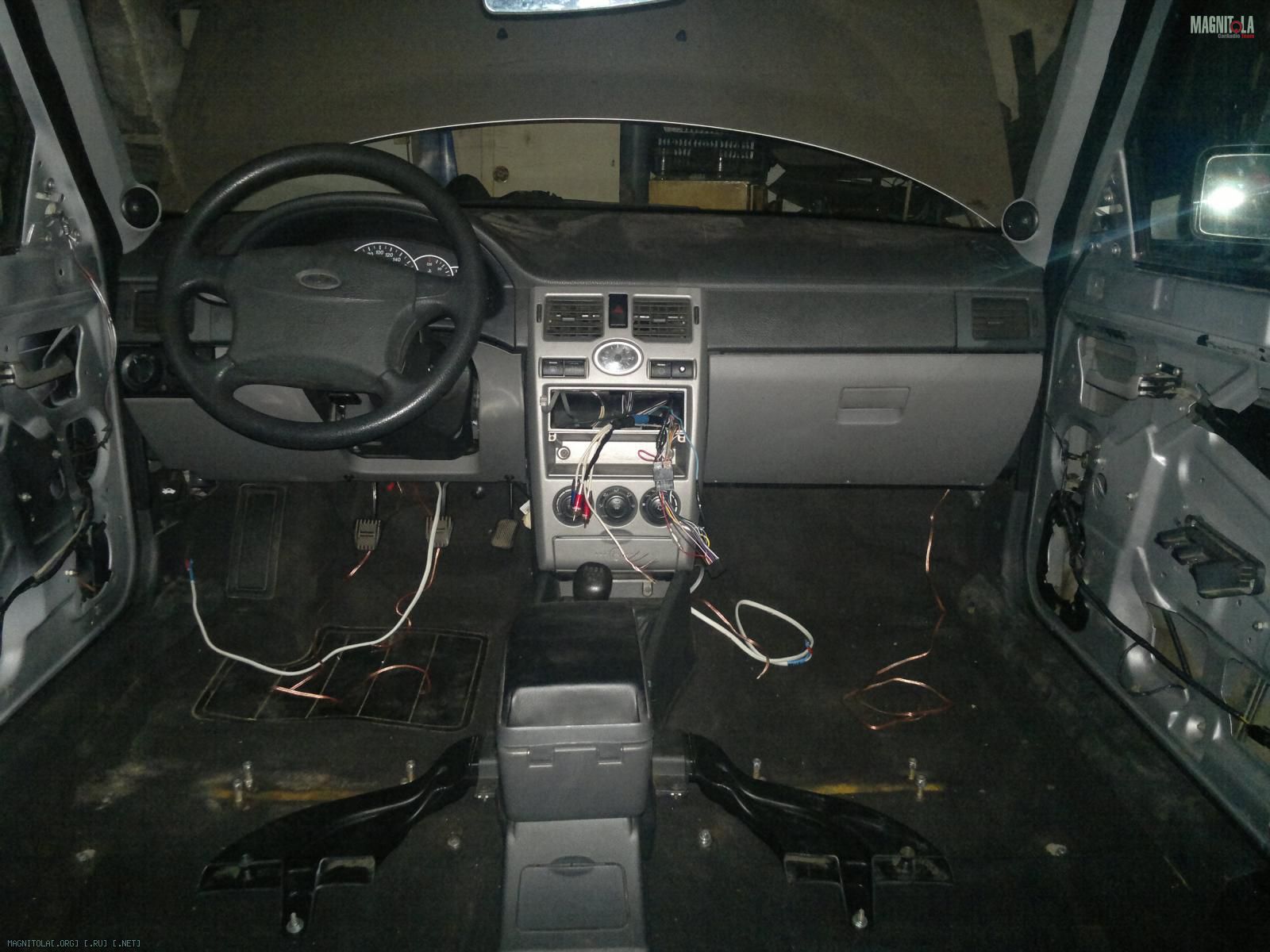

Сегодня вечером планирую собрать центральный тоннель, установить кроссоверы и собрать центральную консоль панели приборов, где устанавливается магнитола. По началу, думаю, лучше перестрахуюсь и первые включения системы произведу со старой магнитолы. Мало ли чего я там накосячил, в первый раз всё-таки ) Но строго соблюдал ваши инструкции и советы, описанные в этой теме, за что всем отписавшимся огромное спасибо. Пока не поставил заднюю полку думаю сразу поставить настройки на усе, не влияющие на общий прогрев системы, т.е. LPF, Subsonic, Bass bosst freq. Конечно же прочитал тему Как настроить усилитель? Gain в ноль. Первые два понятно: LPF фильтр низких частот, скажем 60-80 Hz, Subsonic я так понимаю в данном случае будет использоваться как фильтр высоких частот, т.е. 20-30 Hz. Bass boost freq вообще не пойму что такое. Фильтры выставляю дабы не спалить саб или пофиг пока буду прогревать?. И ещё вопрос из темы о прогреве акустических систем. 30% громкости при прогреве это всё-же ориентировочные цифры. примерно по звуку как понять? у меня то не было такой системы,я не знаю её мощности, да и не слушал я подобного.
P.S. прогревать лучше с CD тестовым диском? mp3 с флешки вообще не катит?

Ну что сказать. Сломал сегодня штекер RCA: когда наклонял заднее сидение штекер зацепился за направляющую для полки. купил новый, припаял исходя из оригинала. Вроде хорошо получилось. Кинул провод на массу, сделал в нём вырезку и соединил его со стальным проводом экрана межблока от ArtLine, в дальнейшем он будет присоединен к корпусу ГУ. поставил центральный тоннель, дополнительно проклеив отводы печки и центральную консоль. Осталось совсем не много: поставить кроссоверы и найти место для регулятора басса от kicx qs 1.900, прикрутить передние сидения, зашумить передние двери и поставить подиумы под миды. Вложение 806200

Цитата:

---

Сообщение от DRAM_KEEPITOK

И ещё вопрос из темы о прогреве акустических систем. 30% громкости при прогреве это всё-же ориентировочные цифры. примерно по звуку как понять? у меня то не было такой системы,я не знаю её мощности, да и не слушал я подобного.

---

Проще скажу так:дин должен шевелиться по ходу его движения, в разумных пределах,не допуская его хода выше предельного.В теме об этом есть информация.,

Цитата:

---

Сообщение от DRAM_KEEPITOK

Вроде хорошо получилось. Кинул провод на массу, сделал в нём вырезку и соединил его со стальным проводом экрана межблока от ArtLine, в дальнейшем он будет присоединен к корпусу ГУ.

---

Фото соединения можно выложить в теме?,не сосем понятна логика.,

Фотографировать уже поздно - всё в термоусадочных трубках и дополнительно под изолентой. Вот в паинте чирканул :-D Вложение 806592

Цитата:

---

Сообщение от DRAM_KEEPITOK

Фотографировать уже поздно - всё в термоусадочных трубках и дополнительно под изолентой.

---

Тогда уже не стоит об этом говорить,а мысль до сих пор так и не понял.Картинка не понятна мне,но нужна реальность.,

Цитата:

---

Сообщение от gena60

а мысль до сих пор так и не понял

---

Это к Артёму. цитата его головного сообщения из темы

Цитата:

---

Сообщение от ArtLine

ВНИМАНИЕ! Стальной провод со стороны ГУ - это вывод внешнего экрана - его необходимо заемлить на кузов вместе с корпусом ГУ в одну точку! Только так достигаеться наилучшая помехозащищенность!

---

.

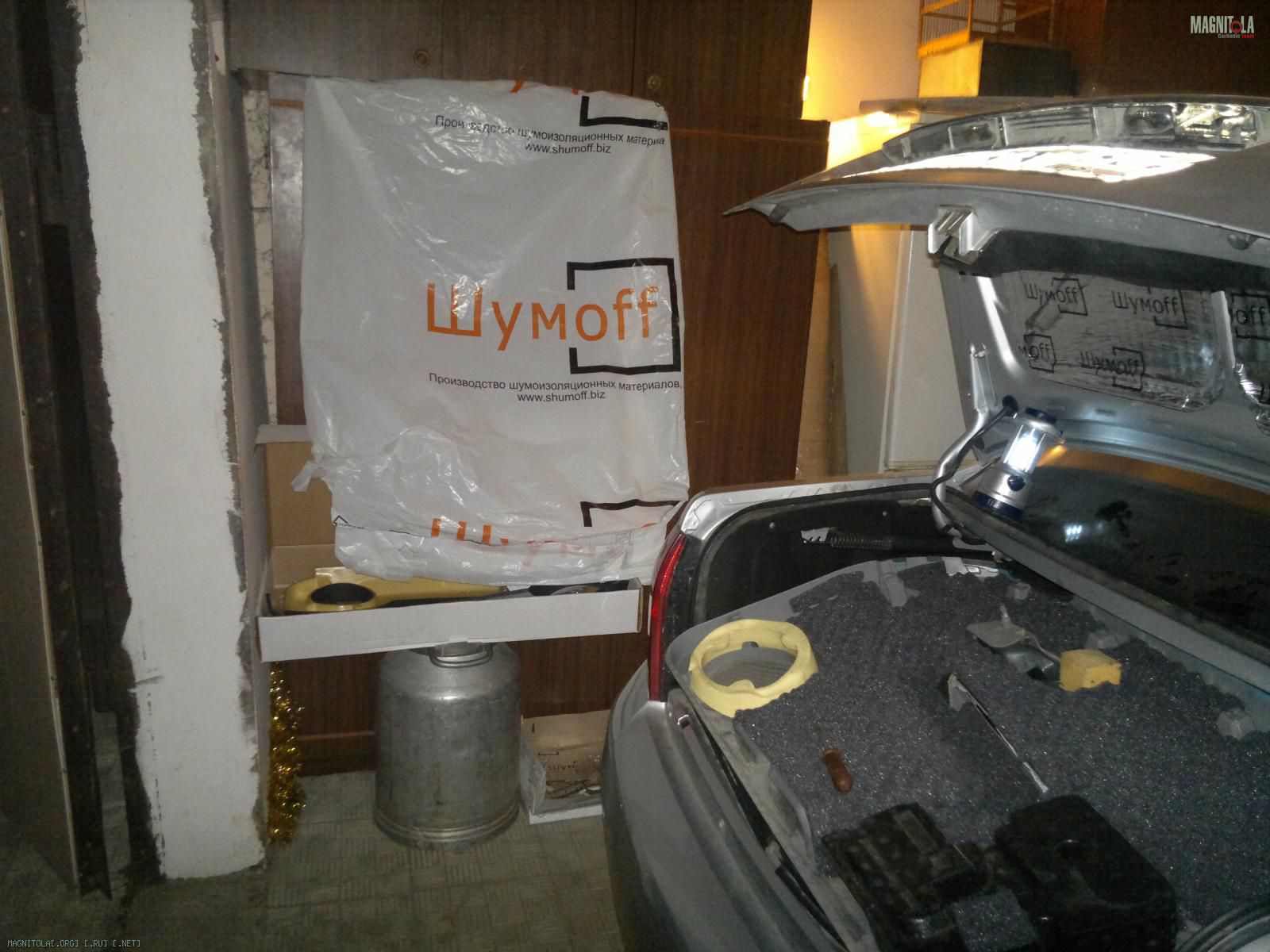

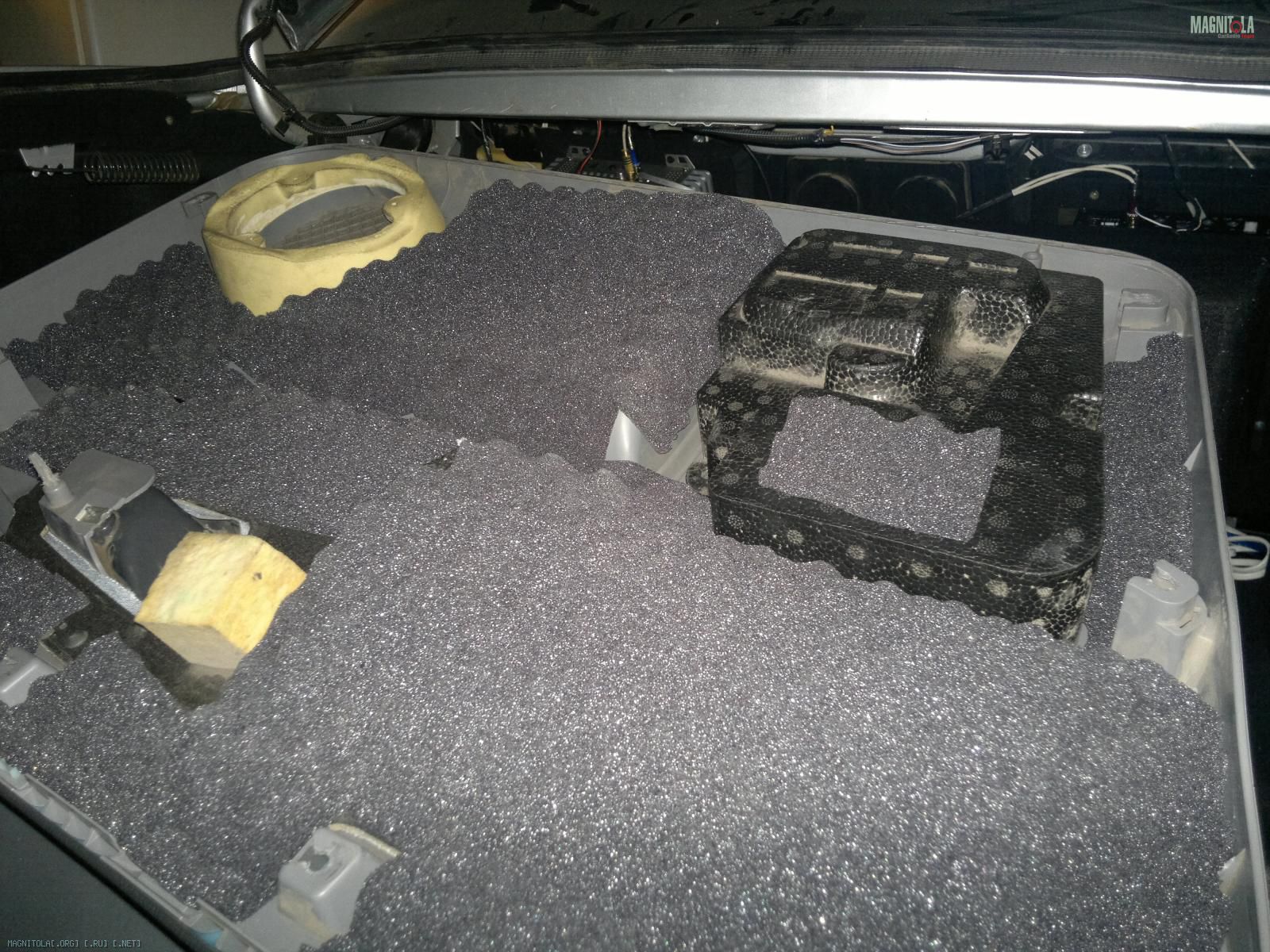

Сегодня сделал виброизоляцию дверей и зашумил чуть больше половины водительской, кончился комфорт 6. Чтобы время не терять зашумил дверные карты. Также прикрепил кроссоверы. Завтра выходной, надеюсь это будет последний "рабочий" день.Вложение 807036Вложение 807038Вложение 807040

Артем подтверждает! Для снятия петель по питанию ГУ - и последующих наводок на межблочный кабель - корпус ГУ и экран межблока - внешний - нужно заземлить в одну точку на массу! Все по картинке правильно сделано.

Цитата:

---

Сообщение от ArtLine

Артем подтверждает!

---

Теперь понятно,как это сделано.,:thank_you2:

Уважаемые товарищи. Настал тот день!!!!

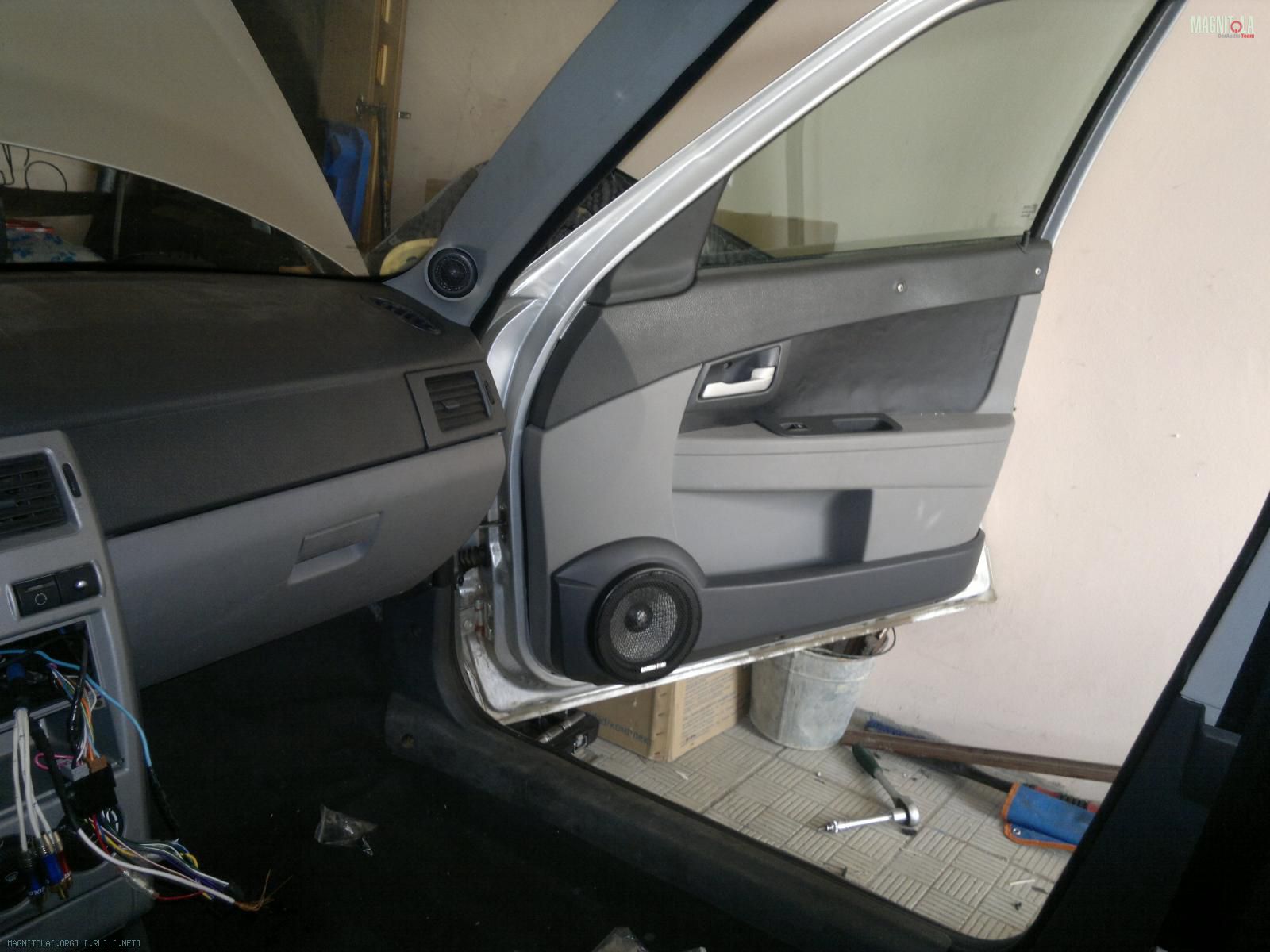

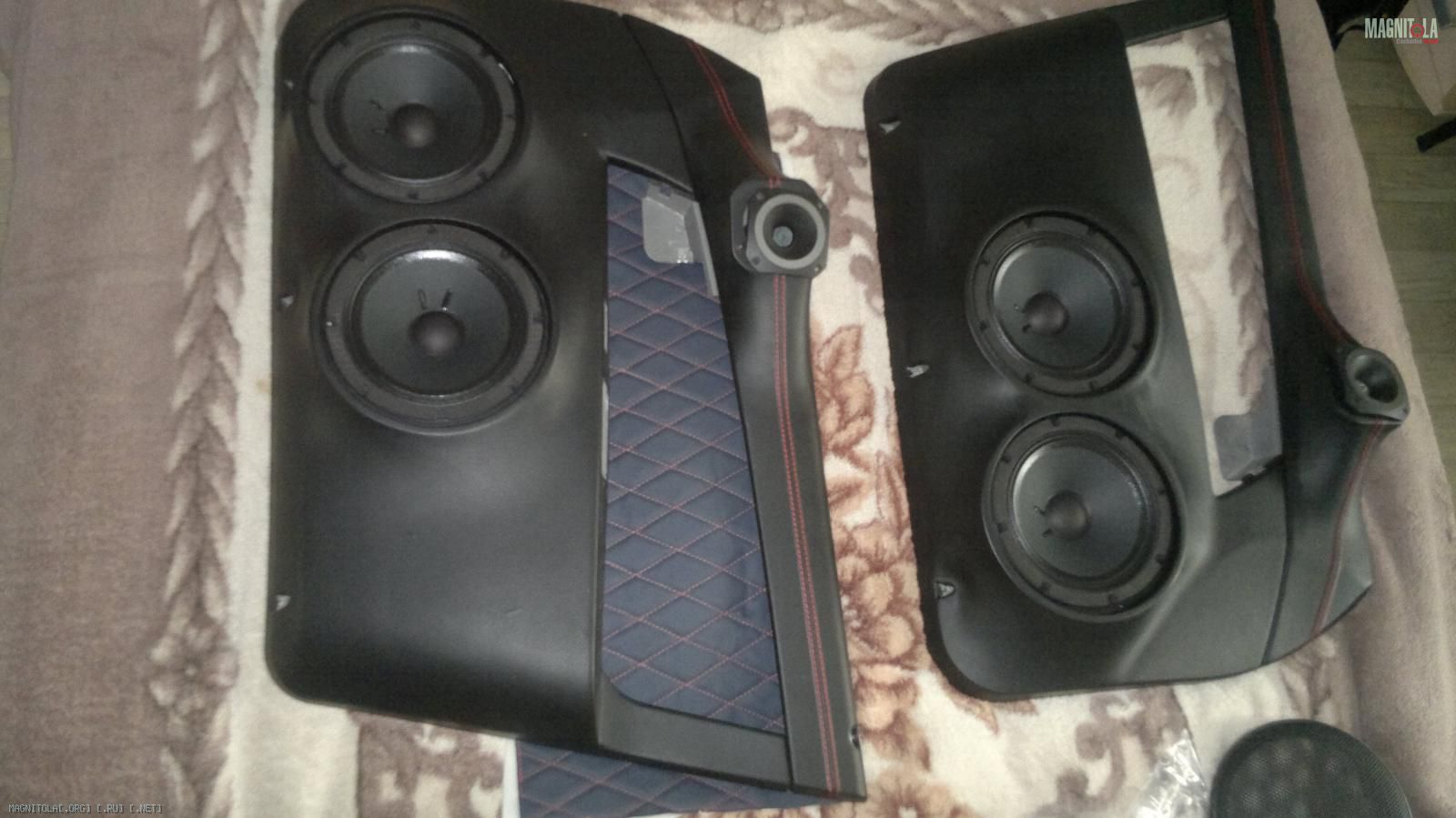

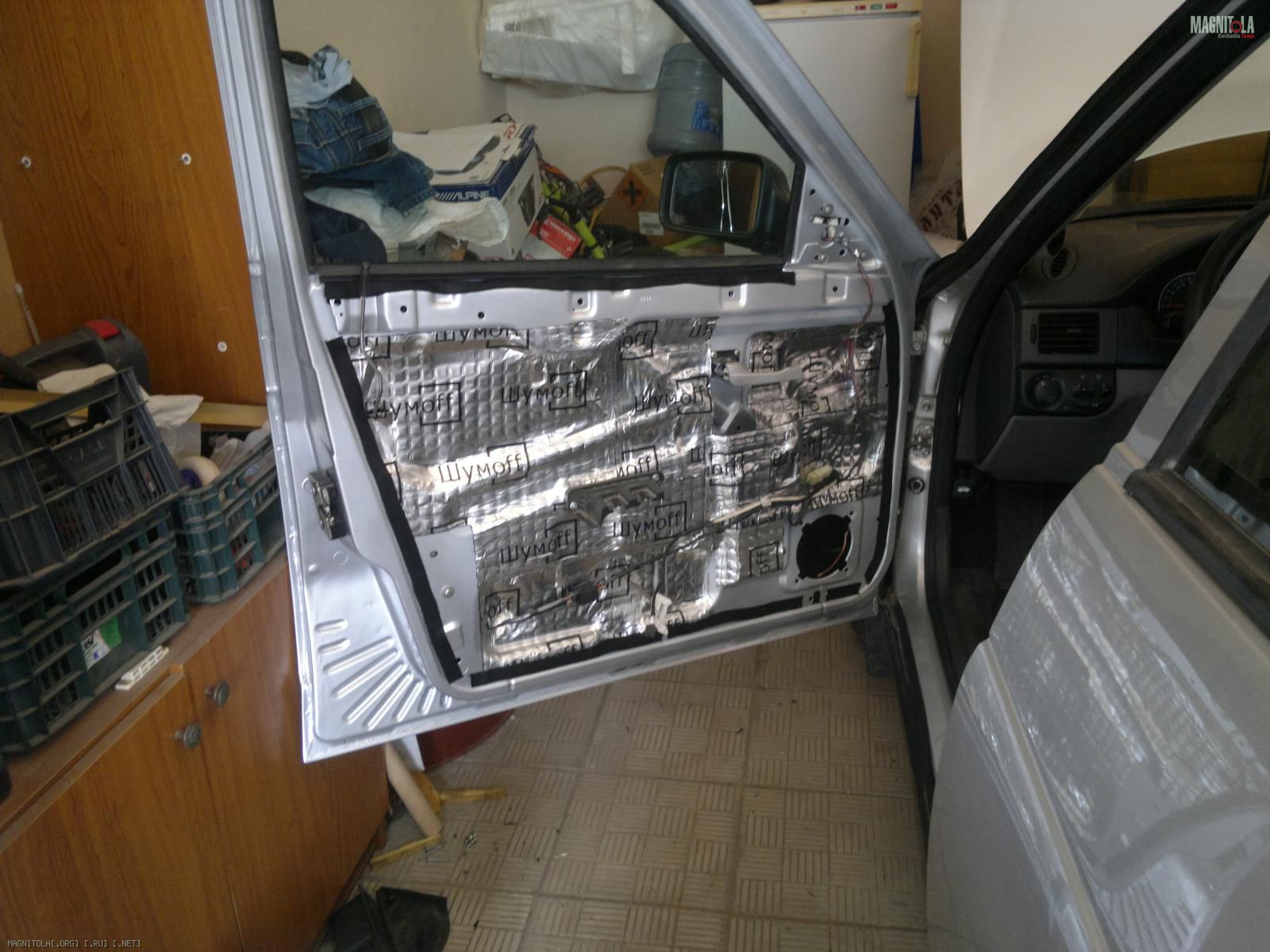

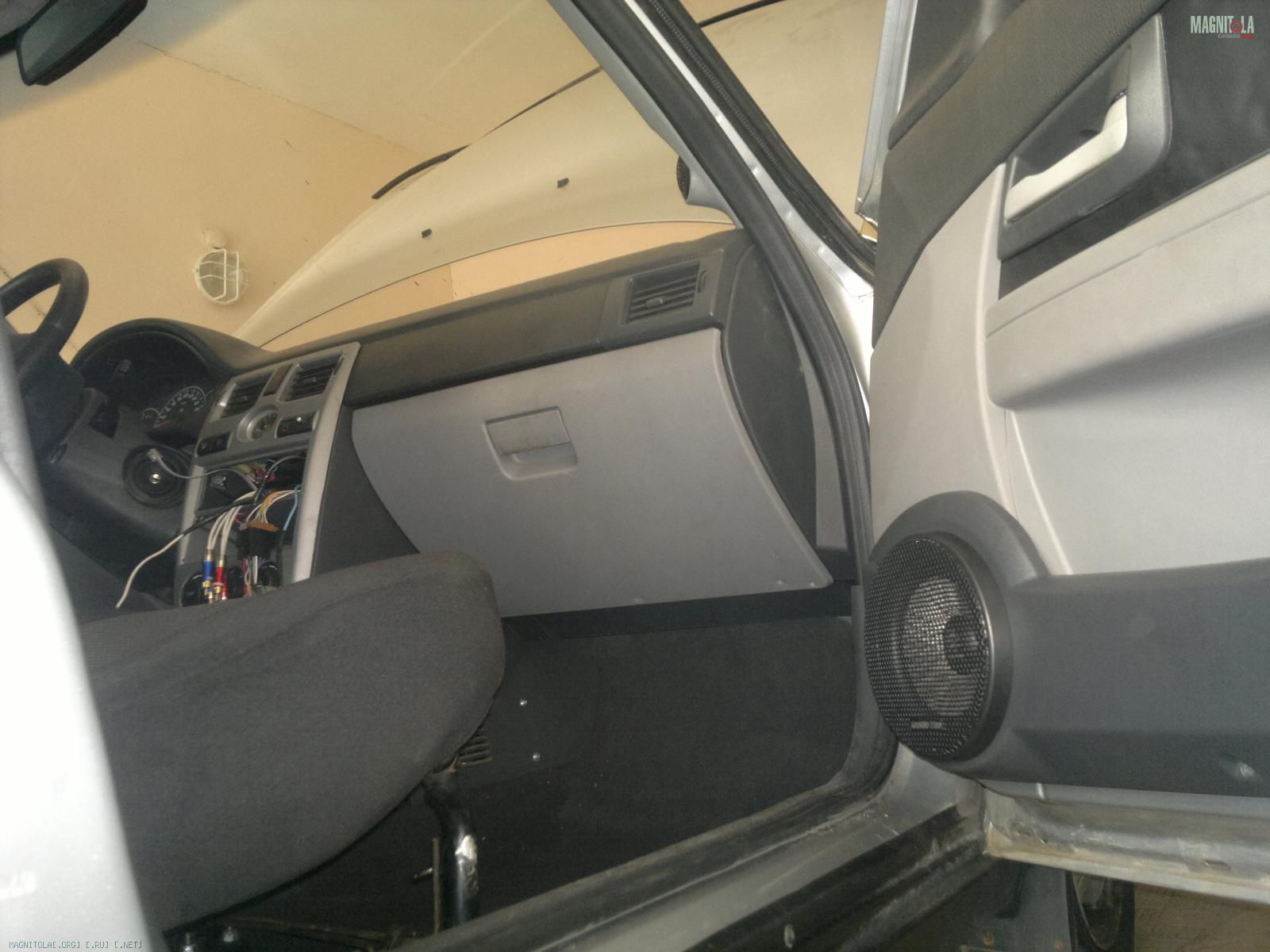

Сегодня была доделана ШВИ передних дверей, установлены миды в подиумыВложение 807898Вложение 807900Вложение 807902Вложение 807904, поставлены передние седения, установлена задняя полка и... мозг всего дела ГУ. Я вам скажу одно. РАБОТАЕТ!!!! Играет!!:dance3: Руки и тянуться покрутить настройки на усях и сделать погромче:heavymetal:, но пока на разогреве довольствуюсь и этим. Всё конечно замечательно и здорово. В эйфории, да и в заё..е после стольких дней кропотливой работы, не чувствуется огромной радости. Да и разницу в ШВИ пока не ощутил. Приехал домой уже на ней и..... возле подъезда услышал еле слышный треск из пищей при работающем двигателе:resent: Только собрал, а уже надо что-то исправлять.Жду конечно когда можно будет навалить, чтобы камера ловила флекс))) Пока вроде все мысли. с 9 утра занимался в гараже, только пришёл.
Добавлено:
Вообще я рад, что всё заработало с первого раза и пока ничего не сгорело :blush2:. Очень благодарен всем вам, участникам моей темы, за оказанную помощь.

Цитата:

---

Сообщение от DRAM_KEEPITOK

Сегодня была доделана ШВИ передних дверей, установлены миды в подиумы

---

Это конечно хорошо,только контраст между первым и вторым фото не ясен-что между обшивкой и дверью в данный момент существует?-абстрактный расклад позволяет думать,что 13см так и осталось,а всё на обшивке с подиумом реализовано?!-как увидел,так и мыслю.,

Там идёт проставка из материала, похожего на гашенную пену. Он вырезан таким образом, что с одной стороны становится вплотную к металлу двери, а с другой стороны натягивается на обод вырезанного круга. Эта вставка видна на фото шумоизоляции дверных карт Герметоном тут. После прикручивания, материал полностью прижимается к металлу без зазоров, а со стороны дверной карты он на ободе.

Цитата:

---

Сообщение от DRAM_KEEPITOK

После прикручивания, материал полностью прижимается к металлу без зазоров, а со стороны дверной карты он на ободе.

---

Вот и получается,что сужение тоннеля есть,как я полагаю,а это не правильно.Расширить бы его- не помешает никогда.,

Цитата:

---

Сообщение от DRAM_KEEPITOK

возле подъезда услышал еле слышный треск из пищей при работающем двигателе

---

Подниму данный вопрос. В пищах писк при включенной магнитоле. При повышении оборотов, писк увиличивается по тональности, наверное это слово подойдёт. Писк не зависит от уровня громкости магнитолы. при 0 писк есть, делаю громче и писка уже не слышно. Я что думаю, вчера с электриком разговаривал. Говорит мол это от того, что провод питания магнитолы кинут напрямую к АКБ, т.е. грубо говоря напрямую к генратору, от которого и идут помехи. Говорит на иномарках на проводке к магнитоле стоят фильтра, маленькие коробочки. В них стоит конденсатор, чтобы убирать помехи на питании от генератора. Кто встречался, кто что делал?

Цитата:

---

Сообщение от DRAM_KEEPITOK

Говорит мол это от того, что провод питания магнитолы кинут напрямую к АКБ, т.е. грубо говоря напрямую к генратору, от которого и идут помехи.

---

...а почему этот электрик не соизволил предложить версию о корректной работе генератора,диагностику например сделать и понять свои предположения при тесте?Проверьте все контакты в первую очередь(одним словом - полная профилактика всех соединений).,

Генератор свежий, в том году ставил новый на 115 А. Пока что выяснил, что наводки не от + провода идущего к магнитоле. Подключал от штатного проводки, тоже самое. При размыкании контакта экранирующего провода с корпусом ГУ наводки увиличиваются. Ищу дальше. P.S. вчера был ооочень плохой день. саб спалил :blush2: поеду сегодня перематывать. Гейн стоял на 30 проц, на магнитоле громкость была, чтобы подвес работал. Но пока разговаривал с товарищем на улице, включился трек, в котором на фоне вокала были какие-то частоты. 2 частоты он выдержал, а 3 нет:blush2:

Цитата:

---

Сообщение от DRAM_KEEPITOK

вчера был ооочень плохой день. саб спалил

---

Сочувствую,очень жаль.:cray:,нужно всегда быть внимательным при прослушивании,всё время об этом говорю людям.

Цитата:

---

Сообщение от DRAM_KEEPITOK

Пока что выяснил, что наводки не от + провода идущего к магнитоле.

---

А массу РСА в ГУ прозванивали?Пост №100 в этой теме:
http://magnitola.org/voprosy-ot-novi...mobile-10.html

Цитата:

---

Сообщение от gena60

Сочувствую,очень жаль.:cray:

---

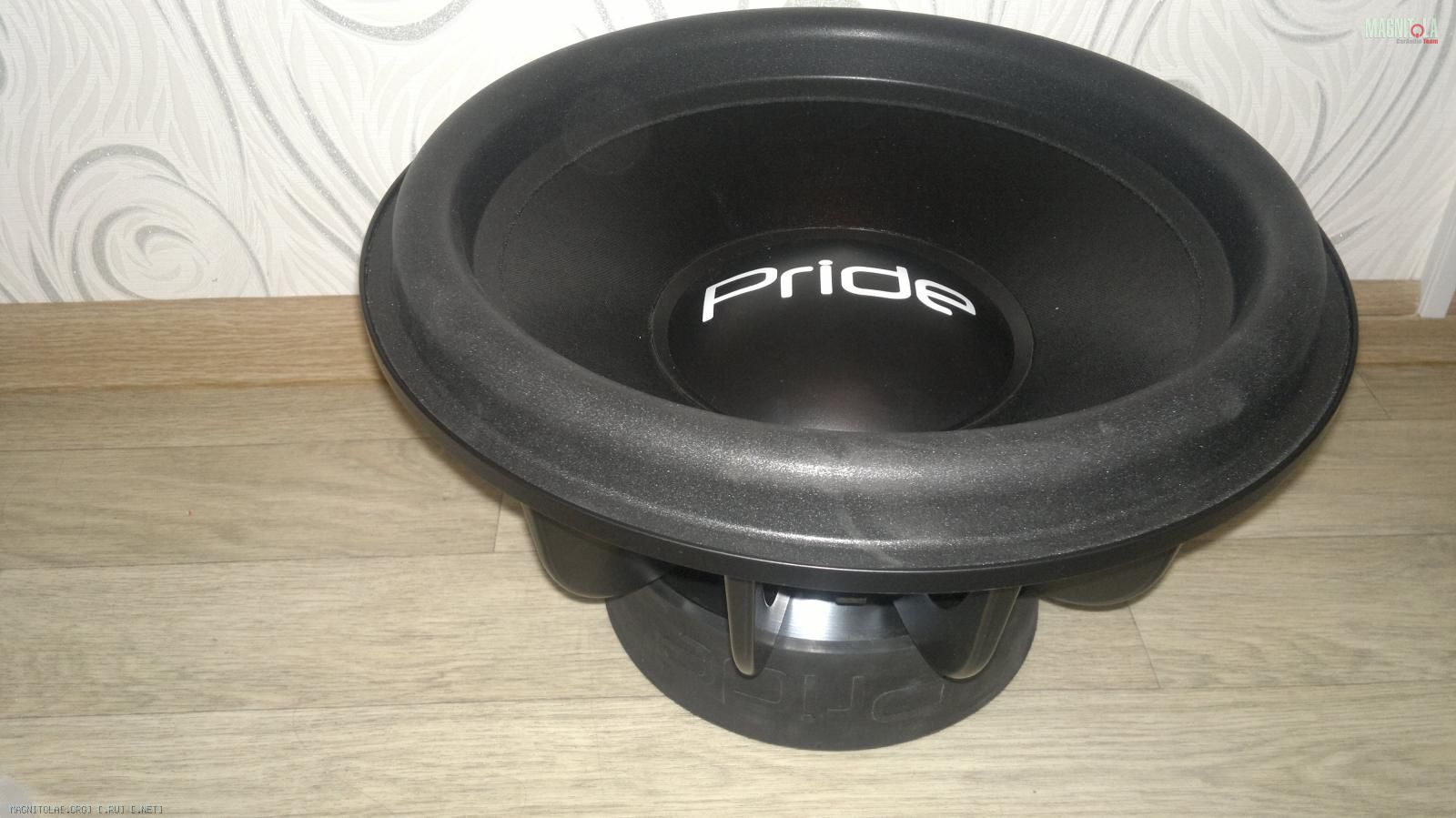

Сегодня отдал на перемотку. Мужчина, занимается этим, по его словам, 10 лет. шарит видимо. Сказал, что этот саб не бассовый, а для поддержания басса, мол катушка маловата и подвес не тот. ну думаю всё будет отлично. работа на 2 дня 1,5 т.р.

Цитата:

---

Сообщение от gena60

А массу РСА в ГУ прозванивали?Пост №100 в этой теме:
http://magnitola.org/voprosy-ot-novi...mobile-10.html

---

Спасибо за совет, завтра думаю выделю время на проверку, тестер всегда с собой :yes3:

Цитата:

---

Сообщение от DRAM_KEEPITOK

завтра думаю выделю время на проверку, тестер всегда с собой

---

Это хорошо,что прибор есть под рукой-это многое значит в машине.Иногда пред выскочит в дороге и не работают световые приборы,прозвонил- заменил и спокойно двигаешься дальше.Я сегодня в лексусе приборку ковырял,навороченная зараза,да и ШИМ как в усях используется для подсветки-жесть полная,но заставил её работать всё же.,

Хотел уже отписаться, что убрал наводки, написал здоровое сообщение сюда. Пошёл посмотреть по подключению один нюанс, включил.... и на тебе, неизменные писки.крутил вертел,нашел откуда. наводки идут при подключенном усе на саб. если rca кабели и + и - вытащить из магнитолы -> тишина, вставляешь хоть один -> наводки. менял их местами, всё оставалось так же.
Вчера, кстати, уже забрал сабвуфер с перемотки. стоимость, как и говорил ранее, 1500руб. По качеству басса разницы не замечаю.
P.S. Думал чего нет громкой связи у меня, точнее меня то слышат, а я нет. Штекер уся на фронт был подключен от верхней пары разъемов RCA, а громкая связь работает от средней пары.

---------- Сообщение добавлено 10.07.2015 в 15:22 ----------

Всё, готово!!! Дело было то ли в кривом понимании простых вещей, хотя при втыкании чуял, что так не должно быть, то ли в усталости после сборки. Короче на усилителе на саб Kicx qs 1.900 я воткнул RCA разъем сначала в input. Включил майфун, смотрю саб спит. думаю - что за дела. воткнул в Bridge in, смотрю играет. Английский то я как ни как знаю, но этот факт меня удивил. ну вот я и оставил усь на саб подключенный от магнитолы через вход Bridge In. Сейчас снова вышел с работы до авто. Думаю дай воткну в Input да сделаю погромче. Не может такого быть, чтобы не играло. Вставил и вуаля, работает. я реально хз, что там было на тот момент когда я подключал ранее. Хотя мощность басса через Bridge in выше, усь ГУ выключен. может потому и слетела обмотка с катушки саба? Мастер показывал фото.Не сгорела, а именно слетела.
Вот за сегодня разобрался с двумя мучавшими меня уже несколько дней вещами.

Цитата:

---

Сообщение от DRAM_KEEPITOK

в Bridge in, смотрю играет.

---

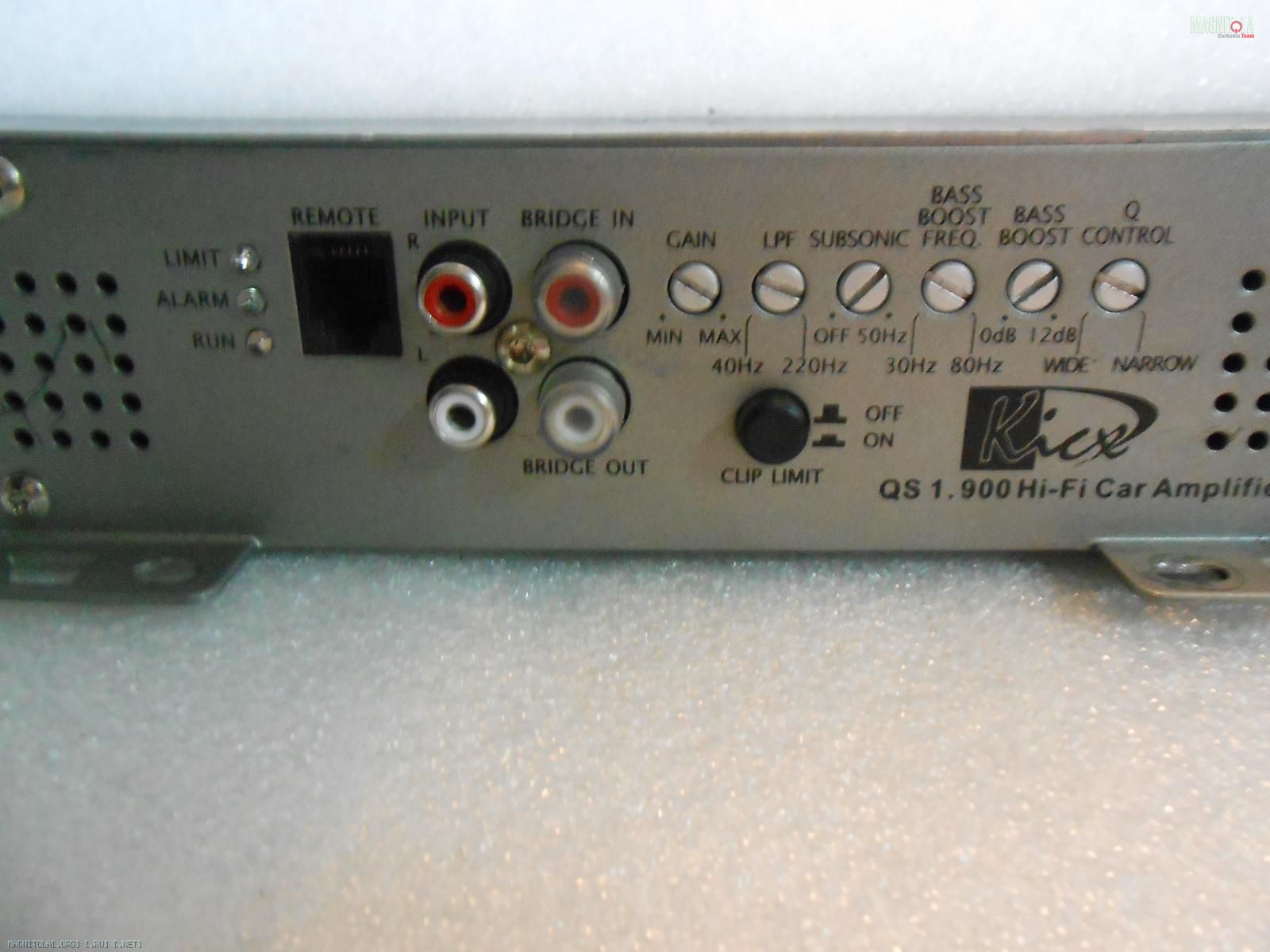

Этот вход используется при подключении в мост двух усилителей:
Вложение 812854

Цитата:

---

Сообщение от DRAM_KEEPITOK

Думаю дай воткну в Input да сделаю погромче.

---

Это будет правильнее,если не планируется выше сказанное делать:
Вложение 812856

Мой предыдущий пост... написал, что решил проблемы, а какие именно не озвучил. Убрал наводки, которые были от разъёма Bridge in. При подключении в Input их нет. Ну и о громкой связи я написал.

---------- Сообщение добавлено 11.07.2015 в 21:14 ----------

ну и накосипорил же я. уже походу третий косяк

Добрый день, подскажите что можно собрать из разряда фронт+тыл+усь на бюджет 25-35 т.р.? На данный момент стоят Hertz 165.5(ESK и ECX)+ГУ Pioneer AVH-1400.

согласовал уровни Гейн двух усилителей и звучание стало отличным. Автоматическая настройка эквалайзера совсем не понравилась по звучанию. Всем спасибо за помощь в подборе компонентов и советов по нюансам установки и подключения. gena60:drinks: спасибо!

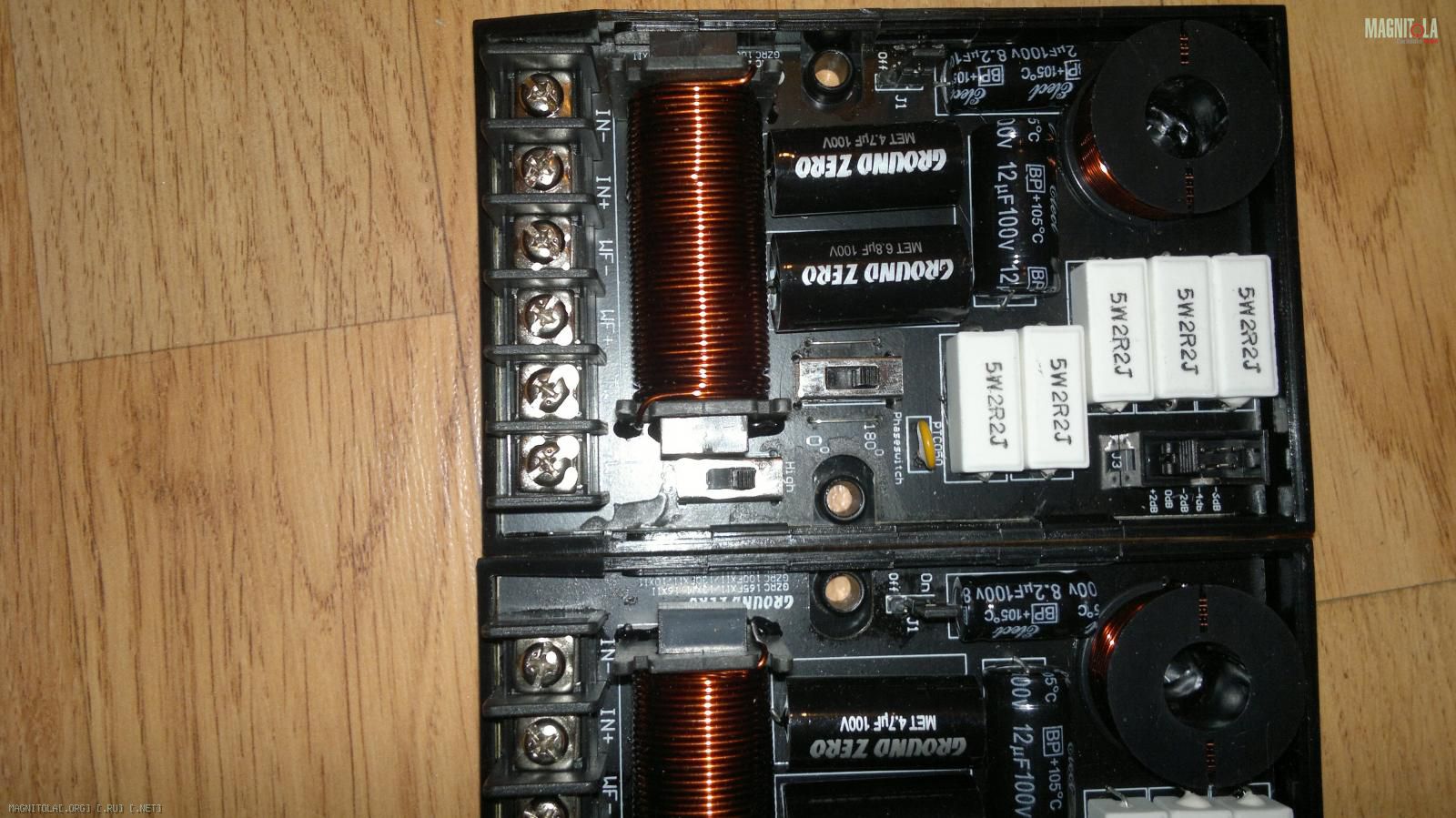

P.S. Единственное, что пока напрягает - слишком много верхов. Я так понимаю уровень ВЧ можно понизить, переставив перемычку в кроссовере с 0 на -2dB в кроссоверах фронта?Вложение 816064

Цитата:

---

Сообщение от DRAM_KEEPITOK

Я так понимаю уровень ВЧ можно понизить, переставив перемычку в кроссовере с 0 на -2dB в кроссоверах фронта?

---

Совершенно верно,ведь для этого всё уже предусмотрено в кроссах.,есличо

Звучание фронтальной акустики очень нравится, детальность поражает. Громкость тоже не подводит) По сабу пока не настроил усь, жду пока знакомый с отдыха вернется и поможет, как раз прогрев динамика уже будет более значительный.
Есть вопрос. Что делать с сабом зимой? столкнулся с таким понятием, что лето - сезон для автозвука. А зимой что? Я так понимаю, что наваливать на саб можно только после прогрева салона и, поскольку у меня седан, после прогрева багажника. Или же есть другие нюансы?

Цитата:

---

Сообщение от DRAM_KEEPITOK

А зимой что? Я так понимаю, что наваливать на саб можно только после прогрева салона и, поскольку у меня седан, после прогрева багажника. Или же есть другие нюансы?

---

Правильно понимаете,что включать нужно по минимуму громкости и пока салон не прогреется,драйва лучше не делать.Потерпеть немного и потом слушать,здоровее АС и саб будет.,

Хороша система, порадовала. Но болезнь укоренилась и требует дальнейшего развития :pardon: В связи с этим, все компоненты подлежат продаже) Всем спасибо за наставления :thank_you2: gena60 вообще красавчик)

Цитата:

---

Сообщение от DRAM_KEEPITOK

Всем спасибо за наставления gena60 вообще красавчик)

---

Это как понимать?!:whistle3:

Цитата:

---

Сообщение от gena60

Это как понимать?!

---

Ты был единственным постоянным наставником в этой теме от начала до конца =) так сказать полностью следил за развитием событий и поправлял :friends:

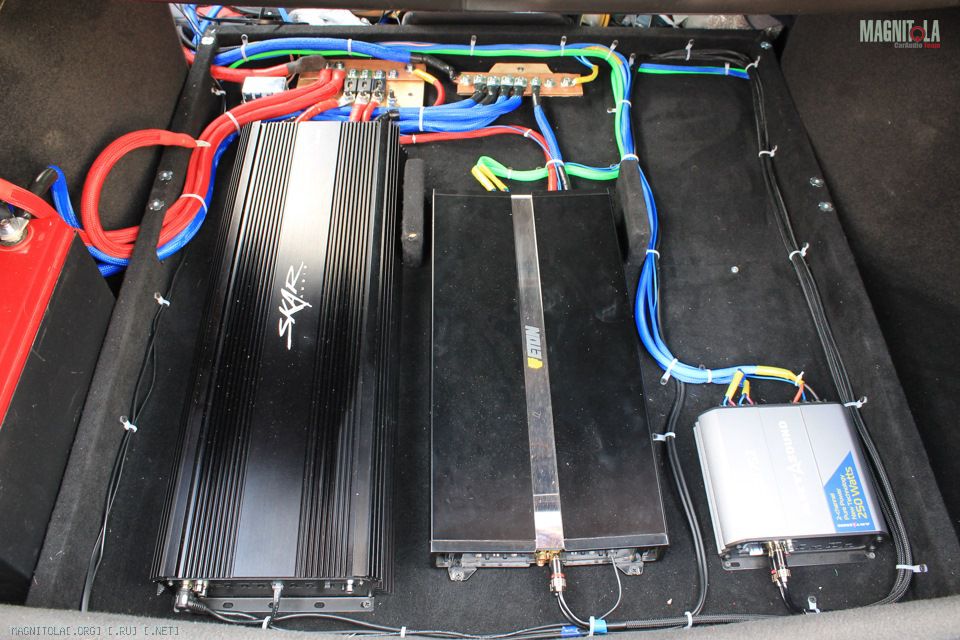

Сейчас уже будет немного другое направление. уже приобрёл часть компонентов. Хвалюсь. Купил фальшпол, будет примерно такое размещение усилителей :blum3:Вложение 940422 В плане усилители SKAR2500 на саб, ACV lx 2.60 на твитеры, на сч ещё не определился, возможно кап49 или что-то подобное, а может и свой оставлю GZIA 2235 hpx. Обшивки с фронтом 2 пары Faital Pro 8FE200 Вложение 940442 и PHT 413 Вложение 940424Вложение 940426. Сабовое звено Pride BB 15 v2 Вложение 940438Вложение 940440
Как-то так :smoke:

Цитата:

---

Сообщение от DRAM_KEEPITOK

Ты был единственным постоянным наставником в этой теме от начала до конца

---

Спасибо!,но я думаю- что тема пока не закончилась и новые решения будут в процессе?.,

Цитата:

---

Сообщение от gena60

Спасибо!,но я думаю- что тема пока не закончилась и новые решения будут в процессе?.,

---

На данный момент, благодаря полученным познаниям с этого форума, почти все компоненты определены, в связи с чем вряд ли будем дискуссировать. Не знаю даже, можно ли назвать данную систему бюджетной, чтобы она удовлетворяла разделу, в котором размещена. Хотя у всего приобретённого своя интересная история: твитеры pht 413 куплены бу, 2 пары файталов куплены до подорожания со скидкой, саб куплен в кредит (но с учётом приобретения его в момент акции со скидкой в 2 т.р., + подарочный сертификат на 2т.р. я опять же в плюсе :-) обшивки куплены с хорошей скидкой (+свои остались на месте), усилитель на вч куплен с использованием сертификата) съэкономил хорошо) Осталось только усилитель на файталы подобрать бу.

Цитата:

---

Сообщение от DRAM_KEEPITOK

куплены до подорожания со скидкой, саб куплен в кредит

---

Главное,чтобы это не было обузой в дальнейшем.,

Цитата:

---

Сообщение от gena60

Главное,чтобы это не было обузой в дальнейшем.,

---

Всё рассчитано. Для меня не тяжело его выплатить. я бы и сам насобирал за это время, но была выгодная акция. Грубо говоря в подарок себе я взял межблоки на вч, две пары сеток 20см и дворники))
