Да, жду предложений по дизайну новой панели с энкодером!
Форум автозвука и установки музыки в автомобиль
Репутация: 6839
Да, жду предложений по дизайну новой панели с энкодером!
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 722156
Кроме дизайна панели нужно учитывать и то, как это можно реализовать.
Репутация: 6839 Естественно. Я по этому и прошу совета. Программа минимум для меня - переделать слайдер громкости на энкодер и полностью заменить "фасад" панели. Хотелось бы получить в итоге внешний вид в стиле клары 958. Ну, естественно, кнопок будет побольше. Т.е. переделок планирую минимум.
Да, вы упоминали, что тоже подобный проект реализовывали. Поделитесь идеями.
Репутация: 722156 Моя идея состояла в том, чтобы внедрить клару в корпус штатного гу мазда 3 и это мне удалось, за исключением того, что красоту я так и не навел, а с энкодером пока не получилось из-за особенностей микросхемы на которой построен преобразователь "энкодер - кнопка".
Репутация: 6839 Я пытаюсь на мелкой логике преобразователь реализовать.

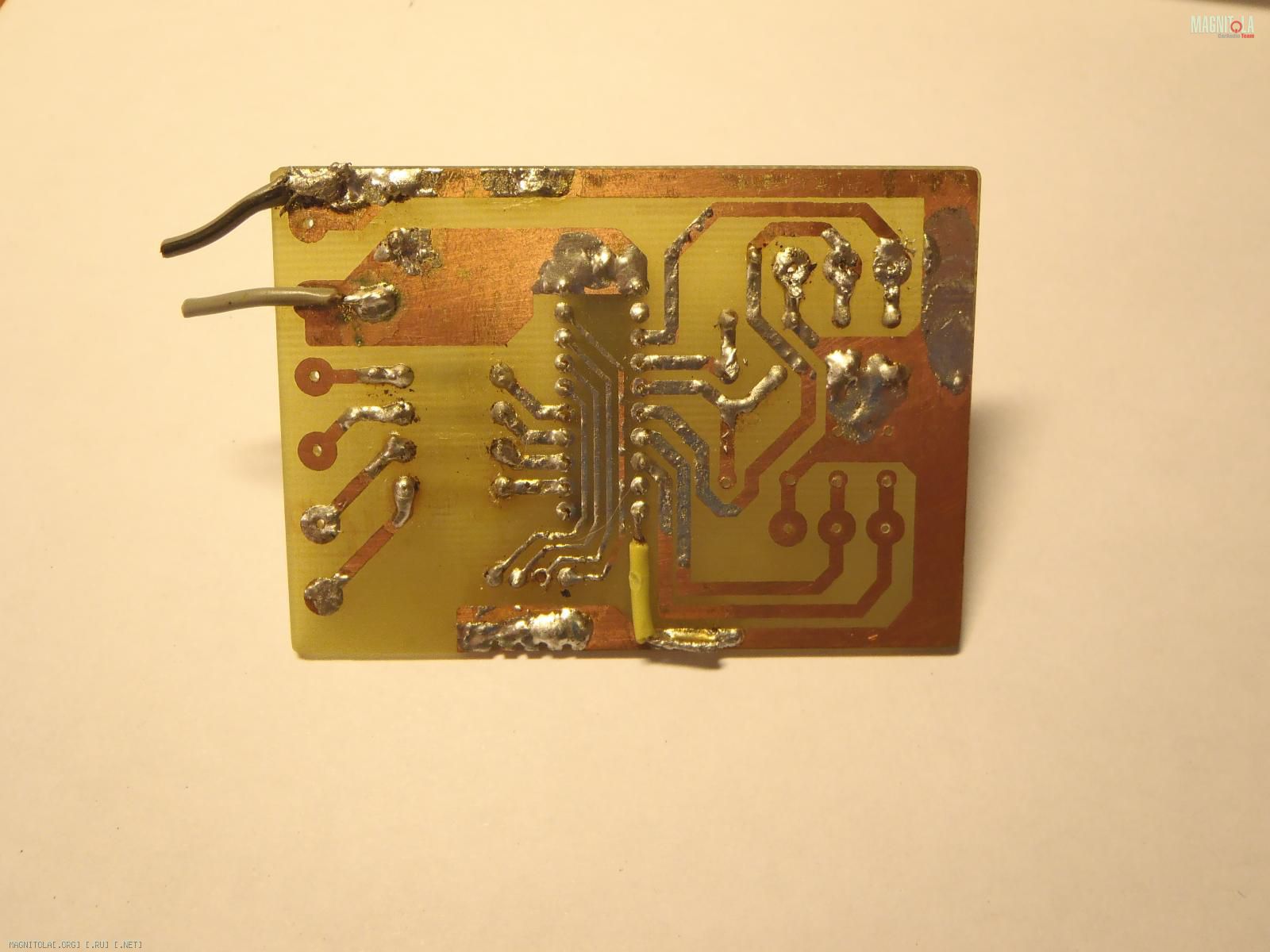

Репутация: 722156 На чем сделан данный преобразователь? У меня на ATtiny2313 и без транзисторных ключей (возможно, что их установка решит существующую проблему).Сообщение от Yrust
Репутация: 6839

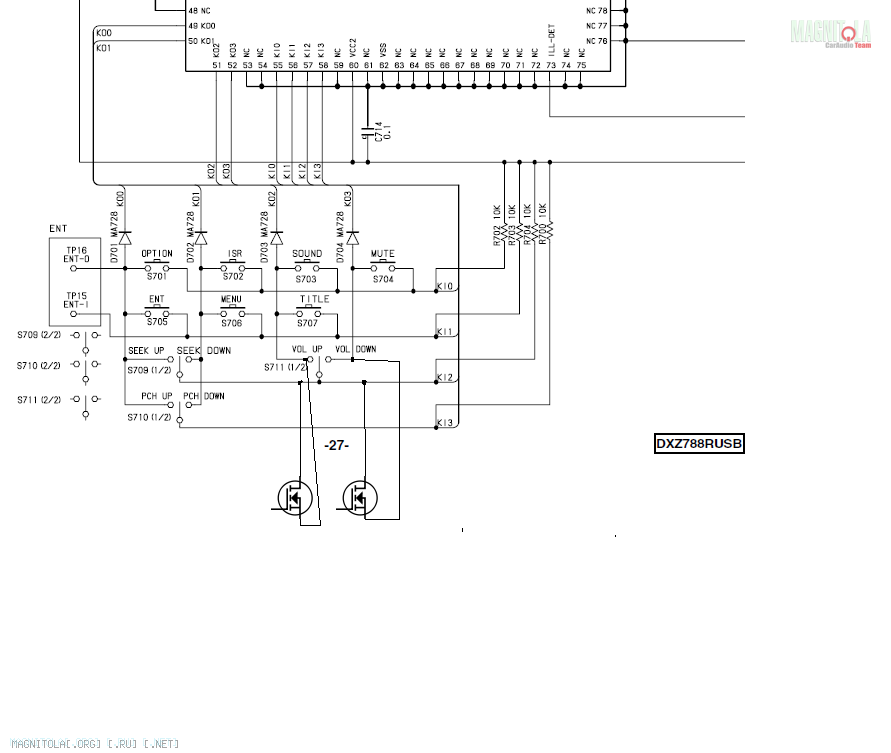

Вот схема.
А так примерно ключи собираюсь воткнуть
А вы что-то кроме энкодера собирались повесить на контроллер?
Репутация: 722156 Только громкость хотел. ИМХО Да там больше и нет других кнопок, которые можно было бы заменить на энкодер.
Репутация: 6839 Вот еще вопрос интересный: можно ли как-то прошивку вытащить из m30876mjb-xxxgp ?
Репутация: 6839 Tim635, не поделишься исходниками прошивки на свой преобразователь? Какой алгоритм ты там использовал? Я подумал, если сделать преобразователь, например, на Attiny 13, то можно вообще без платы дополнительной обойтись. Все на плате панельки распаять.
