Или может кто натыкался на фотки внутренностей?
Диск перестал отдавать, а когда диск вставляешь он его не запускает!
Сталкивался кто-нибудь с таким недугом?
Помогайте, в общем, кто чем может!
Вид для печати
Или может кто натыкался на фотки внутренностей?
Диск перестал отдавать, а когда диск вставляешь он его не запускает!
Сталкивался кто-нибудь с таким недугом?
Помогайте, в общем, кто чем может!

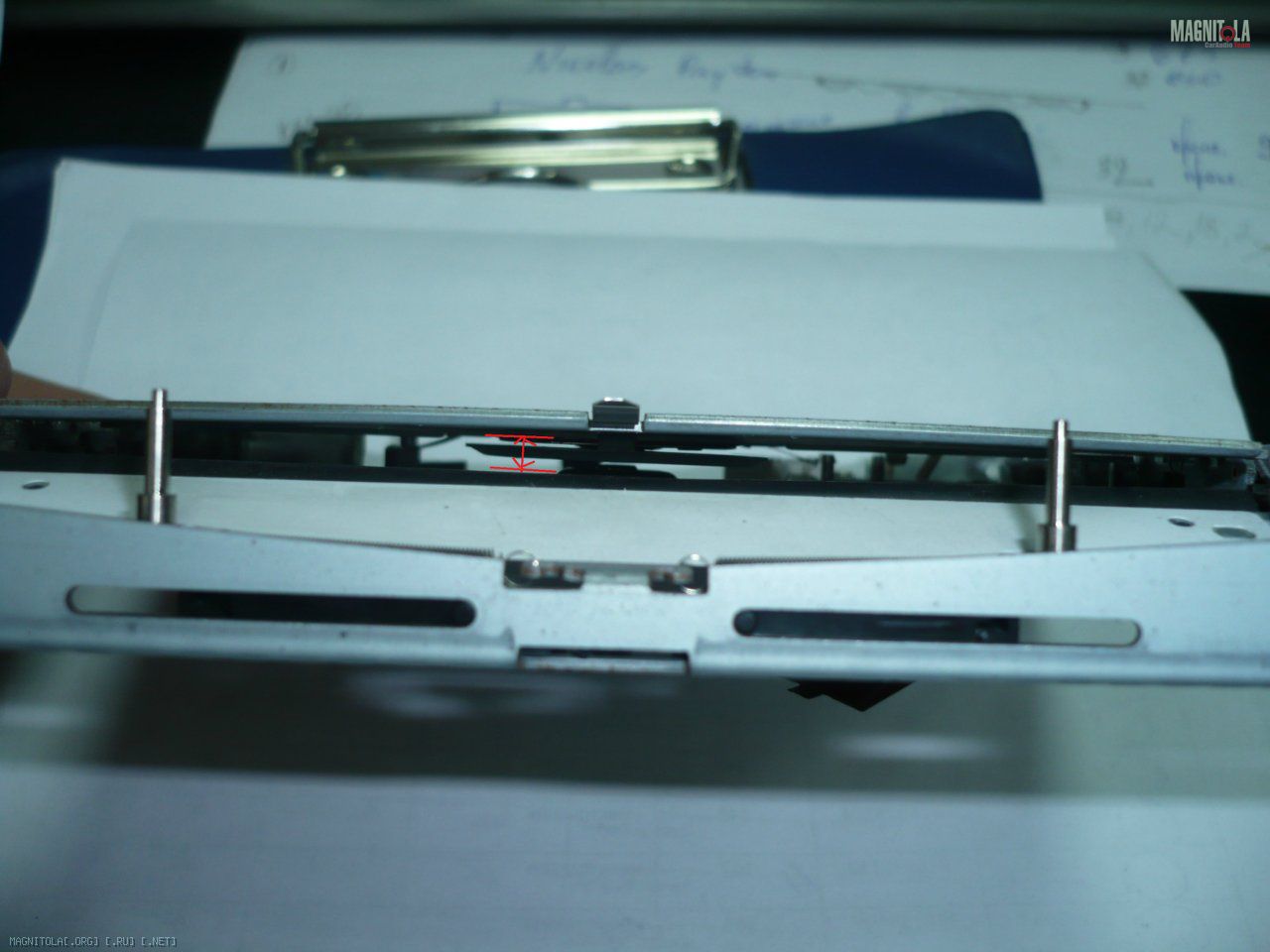

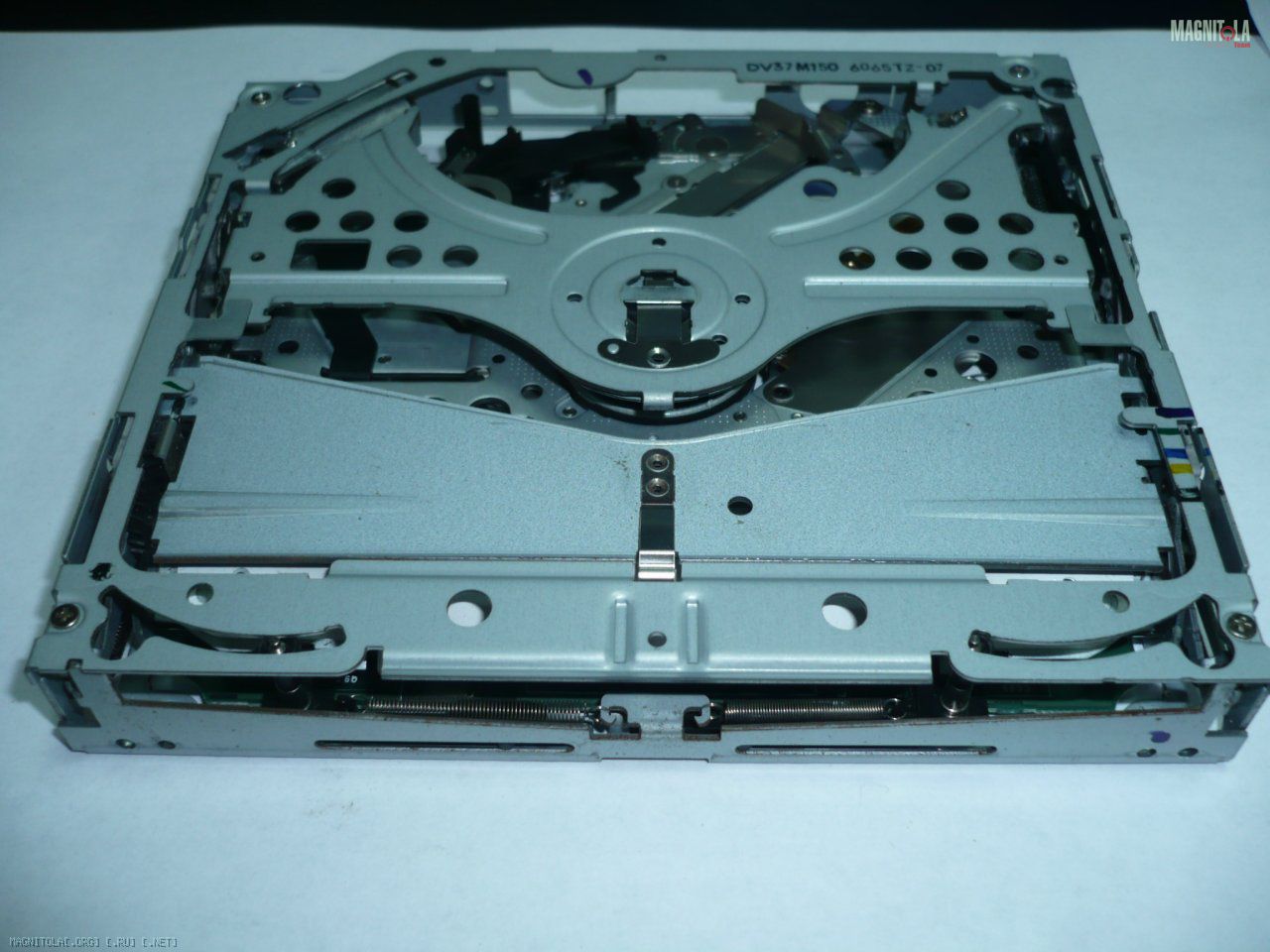

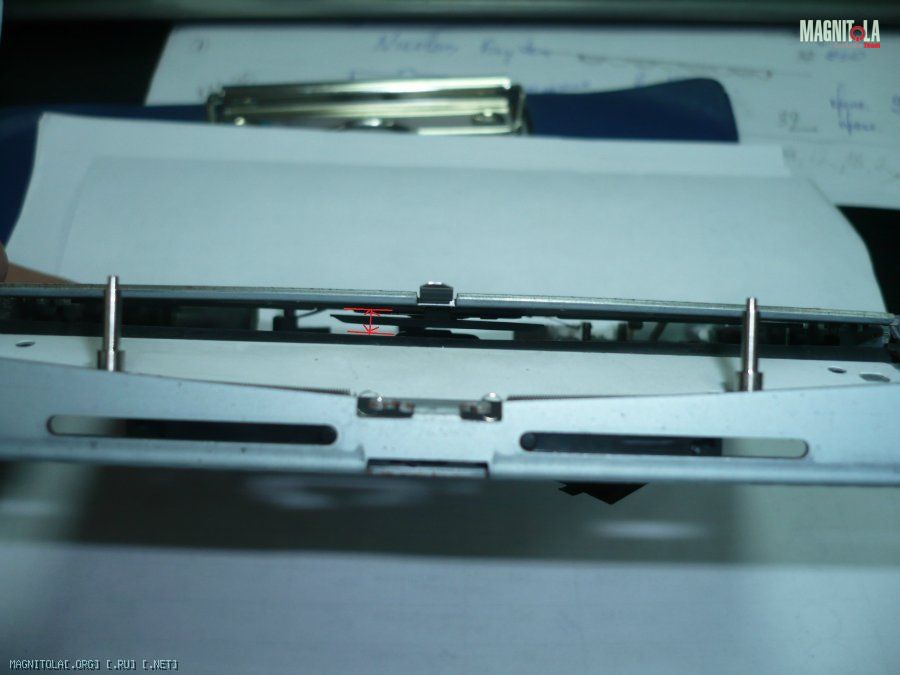

В частности, сейчас привод как-бы "раскрыт" (есть расстояние между валиком и верх. крышкой, см. фото)
Вложение 623388
Вложение 623390

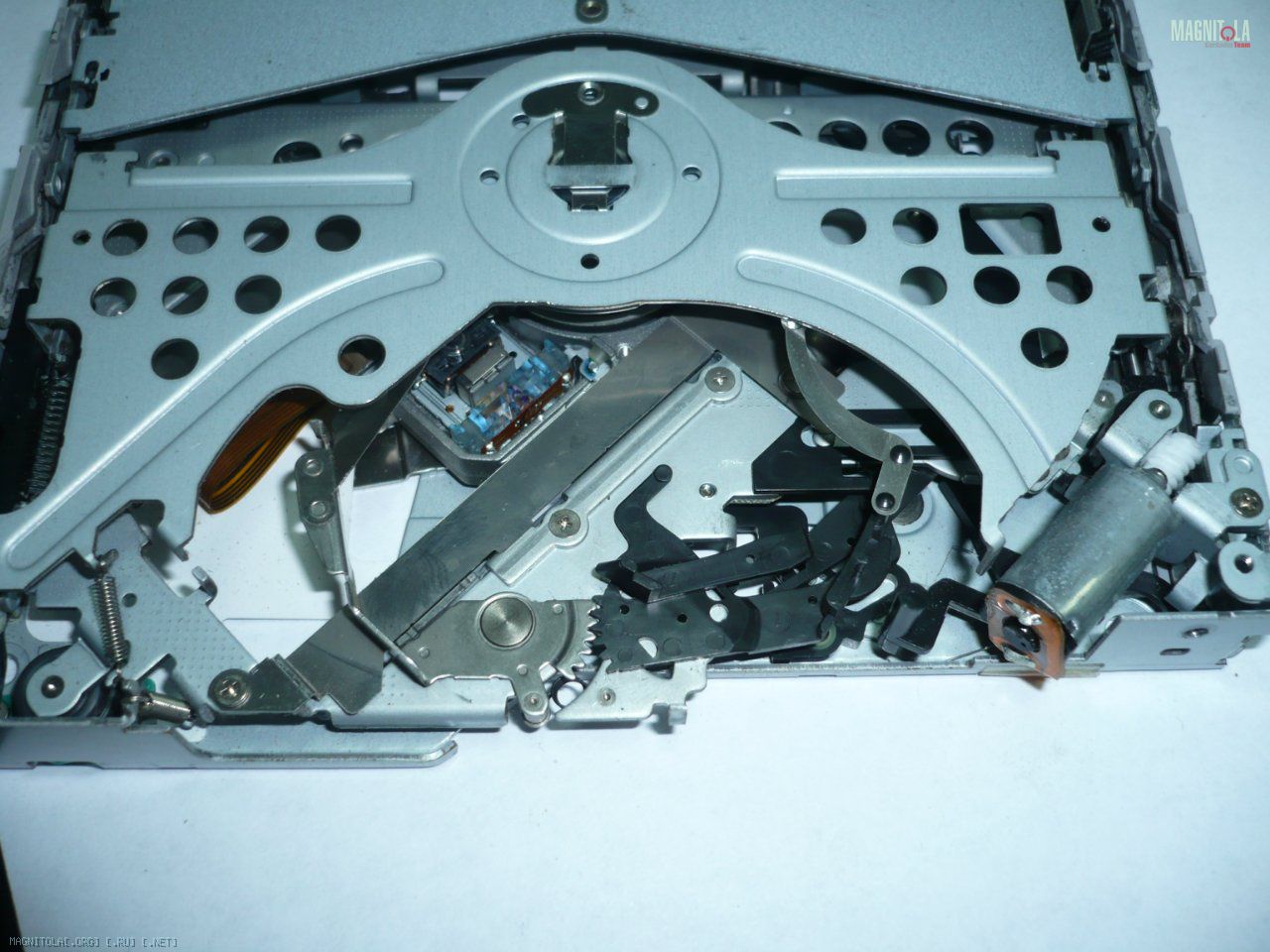

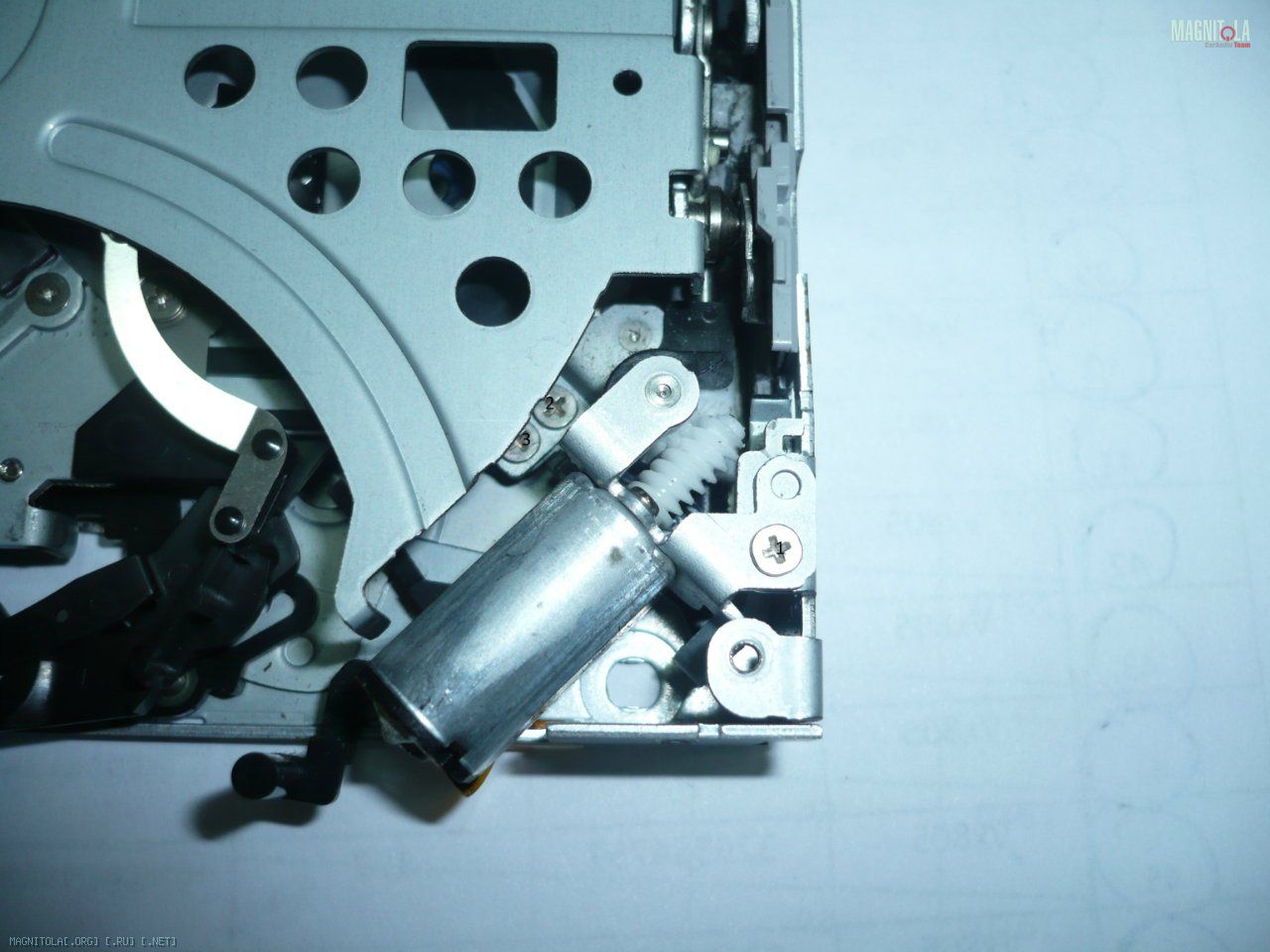

Второе: снимается ли двиг, скорее под ним шестеренки проскочили через друг друга. При откручивании болта 1-не снимается, надо ли откручивать 2 и 3?
Вложение 623392
Вложение 623394
Я чинил, фотоотчет выкладывал, ща сюда выложу куда смотреть.
Правильно понимаю что трещит и не отдает диск?
---------- Сообщение добавлено 14.08.2014 в 09:56 ----------
По фото вижу что у вас перескочил на 1 зуб механизм один, разбирать ничего не нужно, все чинится просто сняв механизм с аппарата

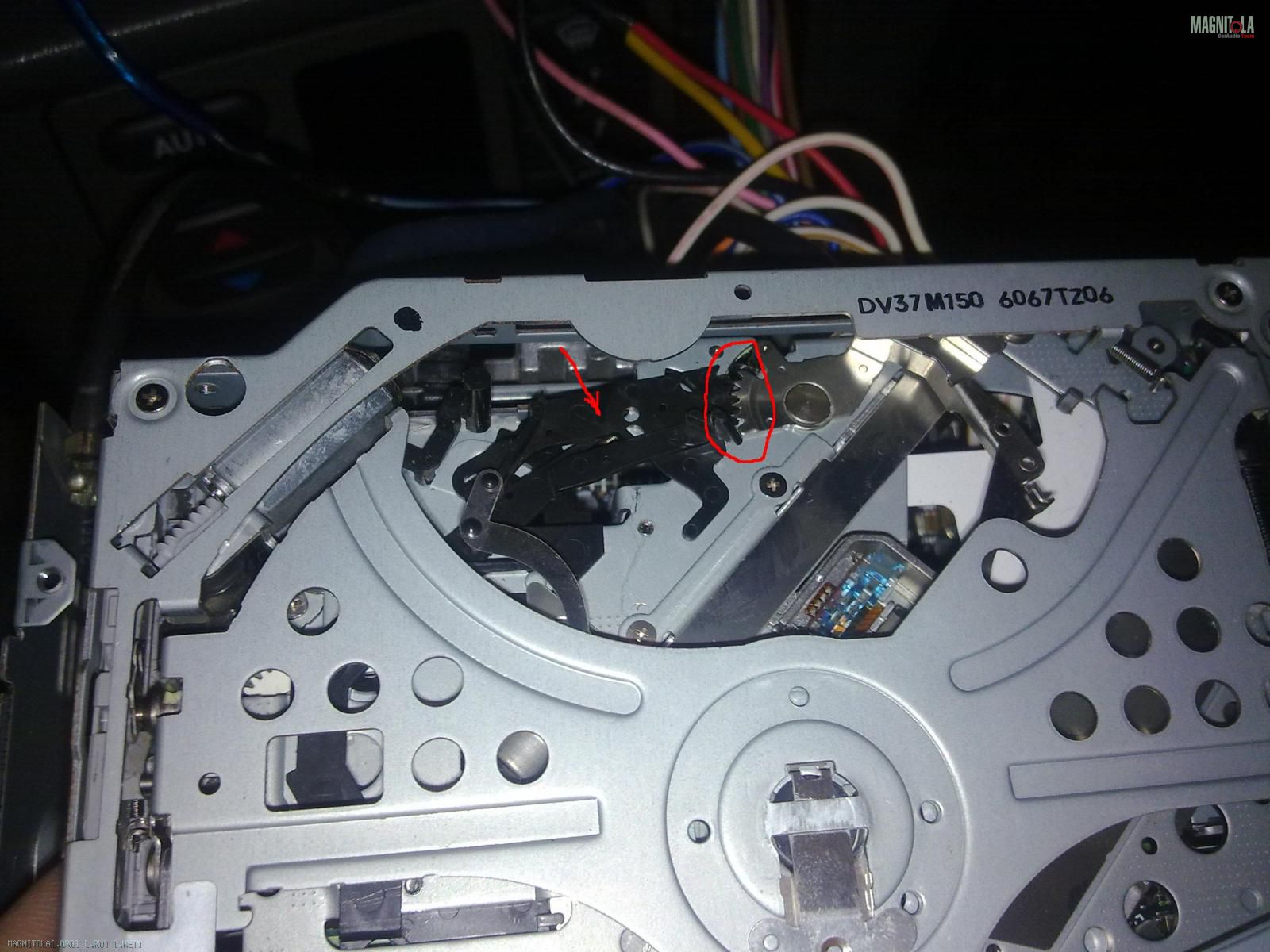

Вот в том месте где обведено красным у вас зуб перескочил, нужно чуть отогнуть пластиковую шестренку и подвинуть чтоб было как на моем фото
Вложение 623410

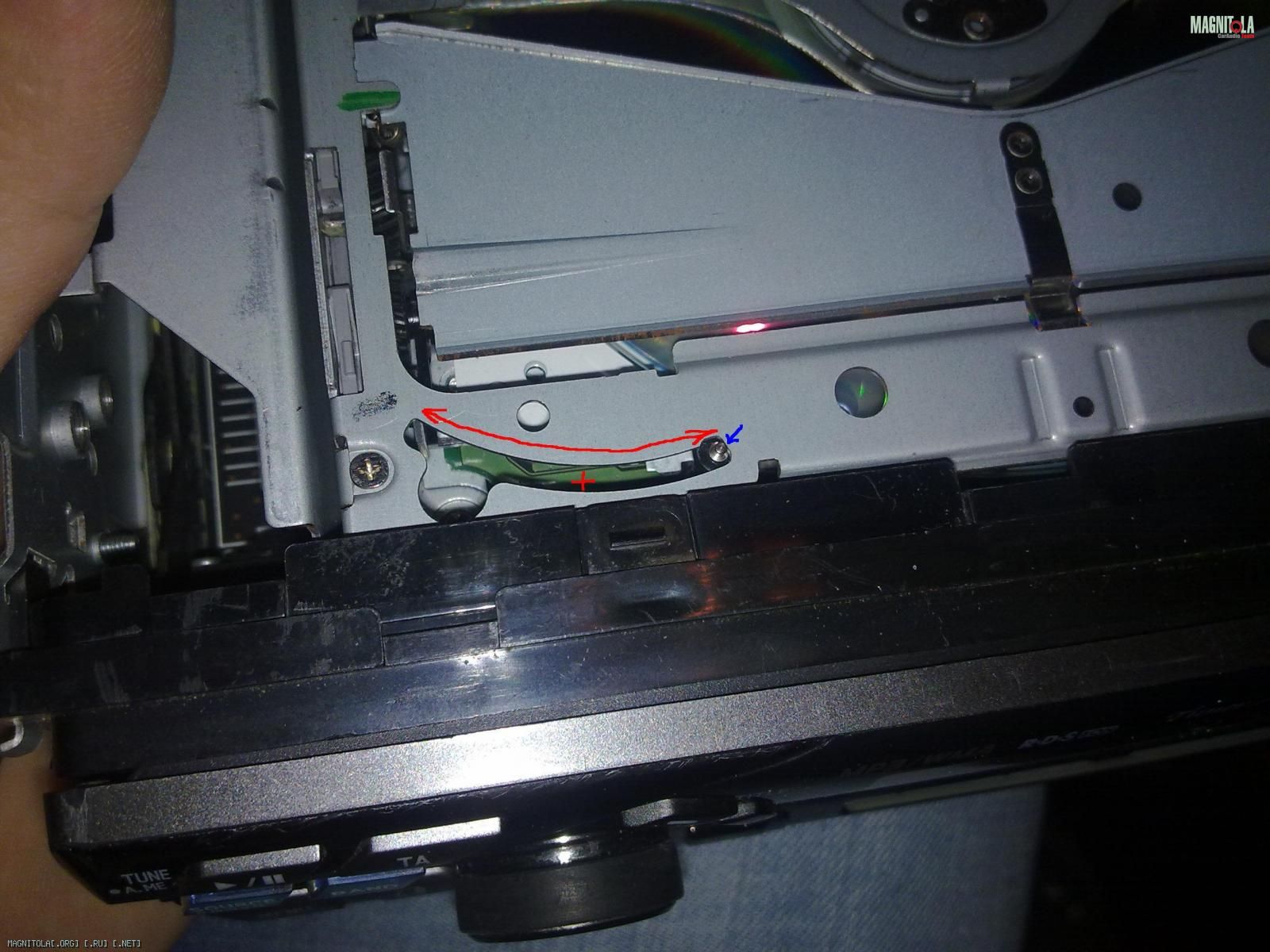

Потом поправить вот эту штуку она у вас не на месте, подведите ее в ближайший к центру край
Вложение 623412

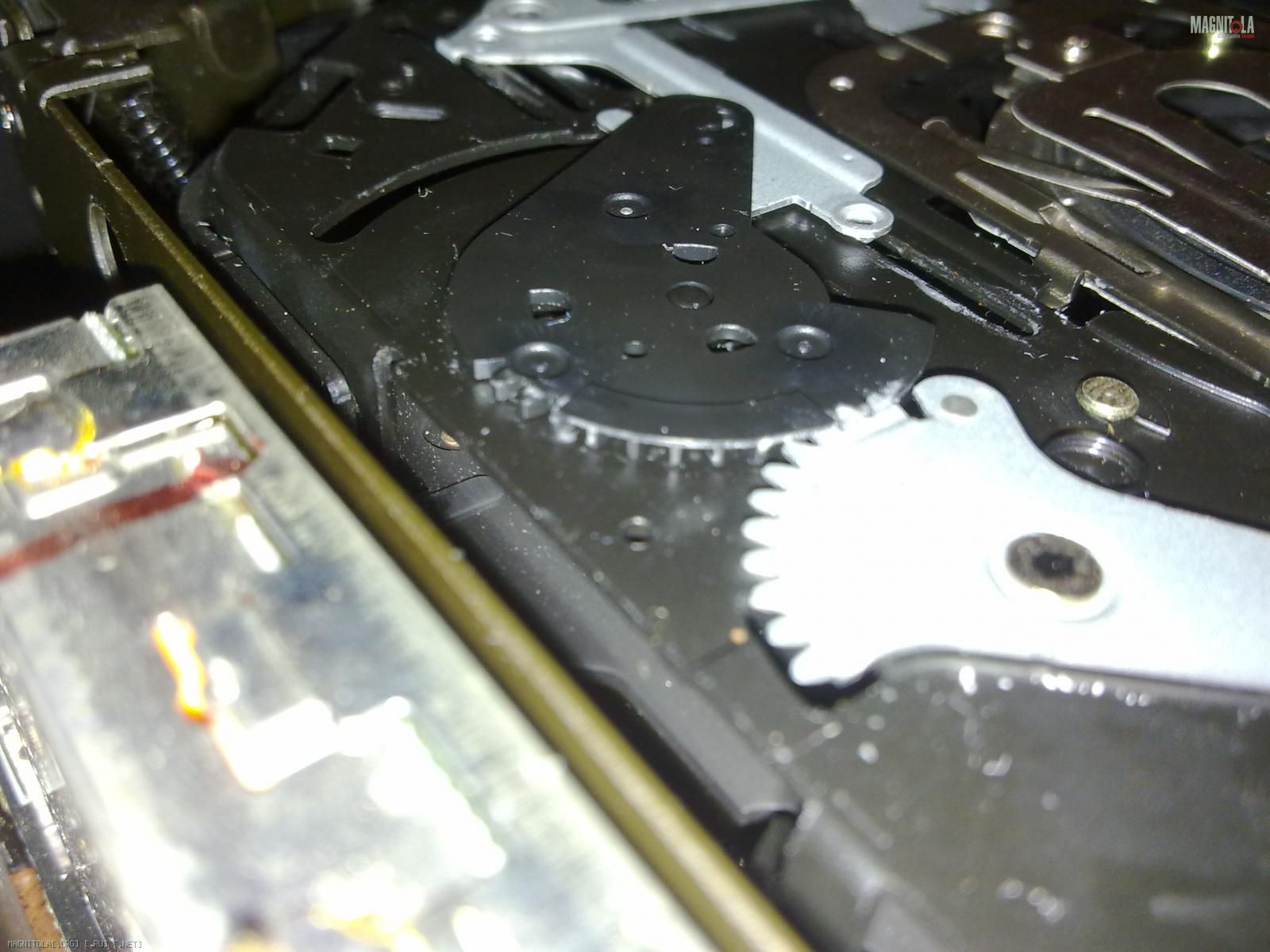

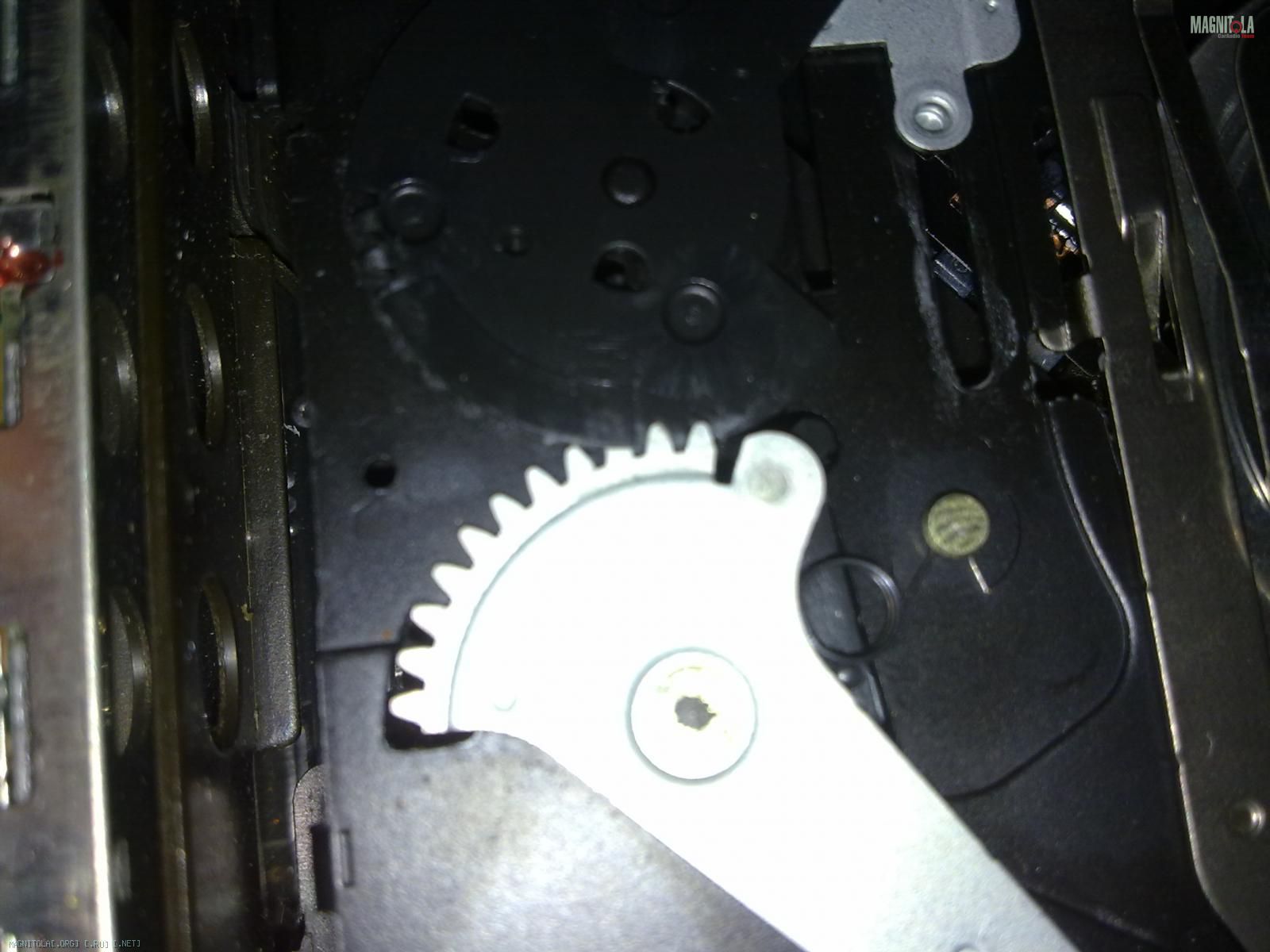

Для того чтоб больше это не случалось я подглядел в механизме 7990 решение проблемы, там этот узел сделан вот так:
Вложение 623414 Вложение 623418

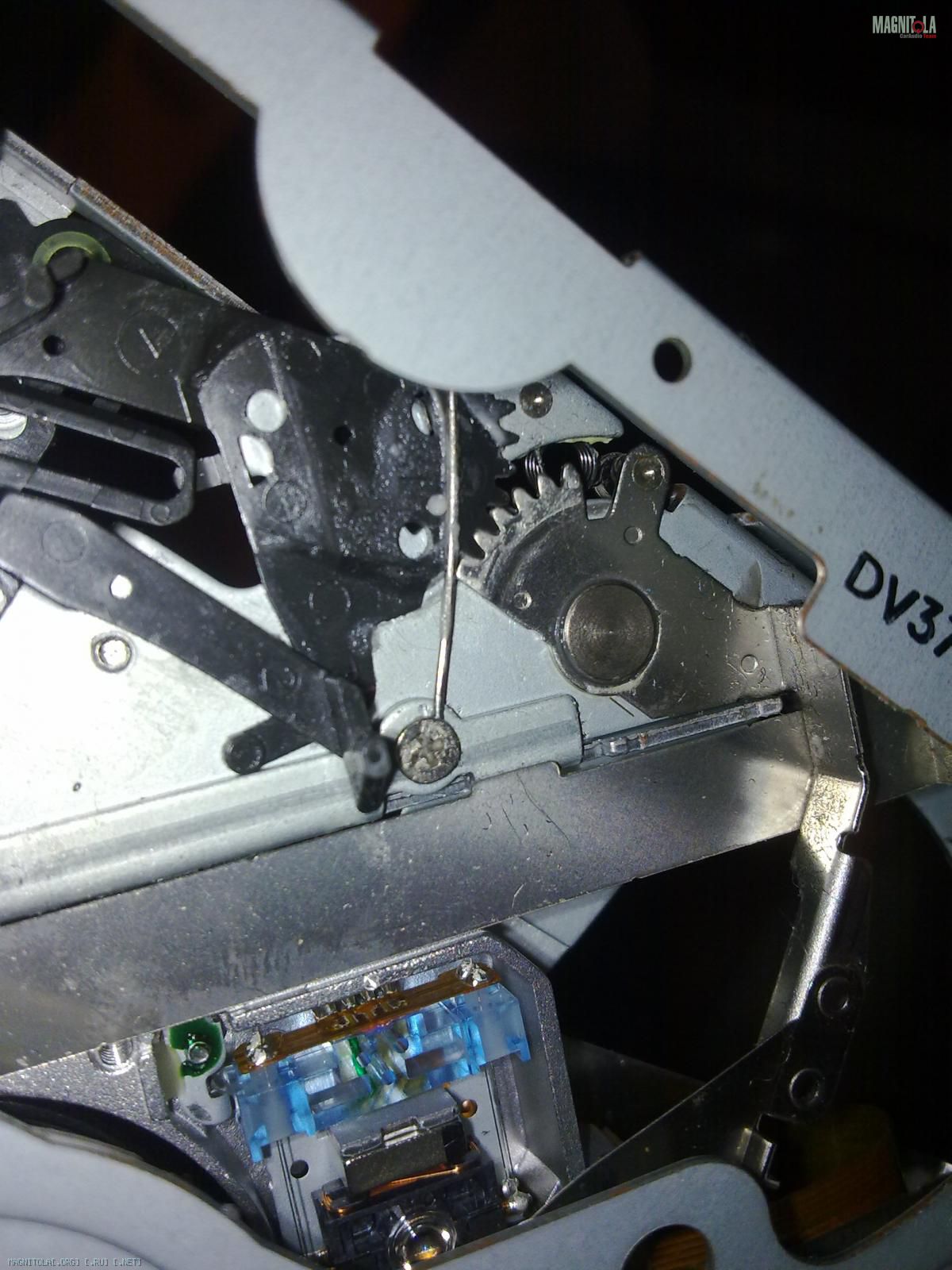

Я в 9965 решил вопрос с выгибом пластмассовой шестеренки следующим образом
Вложение 623416
Просто добавил булавку стальную обрезанную до нужной длины, там есть винтик в механизме к которому оч удобно эту булавку приделать
В другой раз чинил DVA-9861ri , там такой же механизм, там сделал по другому, вырезал из пластиковой карточки накладку по форме черной пластиковой шестерни и наклеил сверху цианакрилатом (суперклеем) , получилось почти как в 7990 (фоток нет к сожалению)
Больше с проблемой выдачи и забирания диска не сталкивался после обоих ремонтов, чинил пару лет назад, работает по сей день
Спасибо большое!
надеюсь помогут ваши фото и опыт! :)
rodion, +100,очень показательно и наглядно.,
rodion,

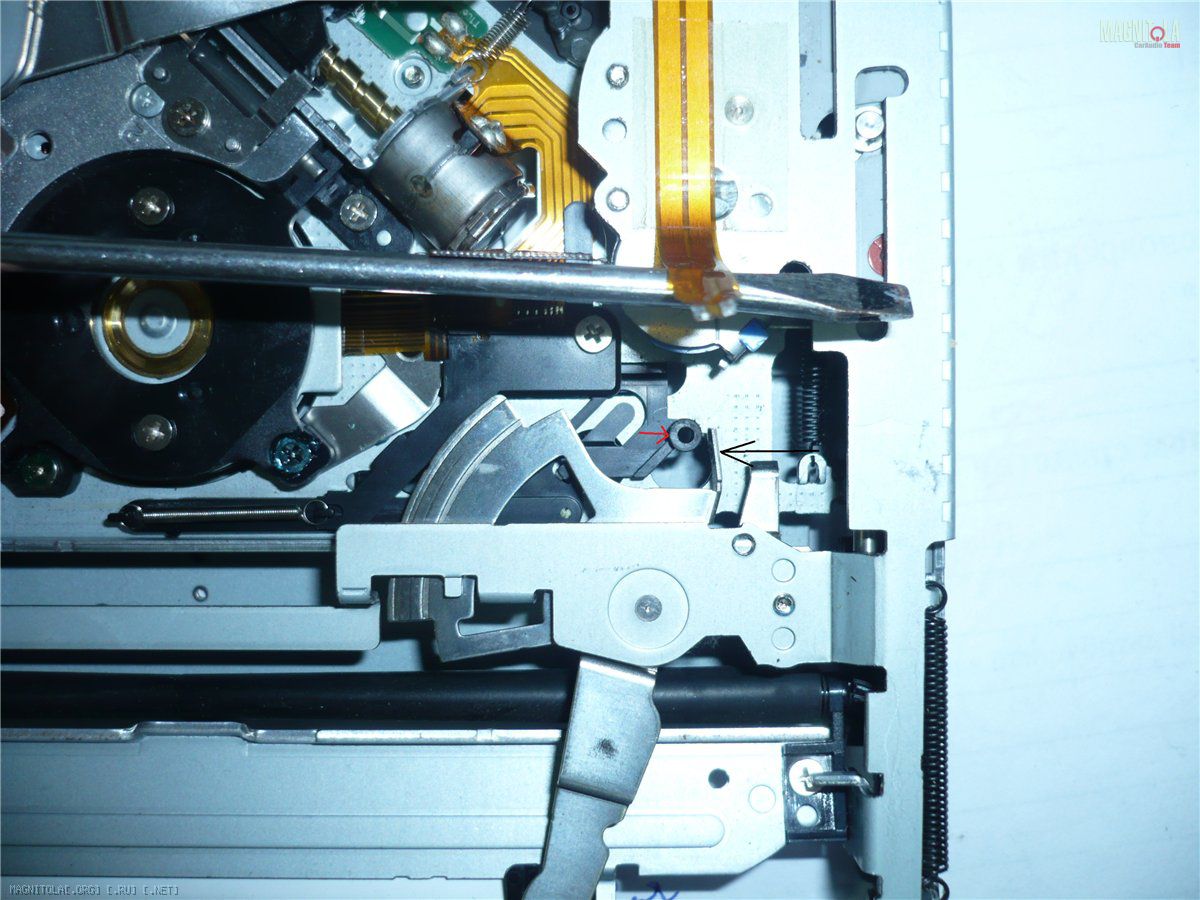

для того чтоб отодвинуть на место Вложение 623894 пришлось перекинуть ее через колесико. она находилась по красной стрелке
Вложение 623896
после этого привод принял диск но не стал вращать. аккуратно вытащил и он остался в положении
Вложение 623898
скольки вольтовый здесь моторчик?
Обресетьте еще механику, нажмите eject на 3 секунды
Моторчики там все двигал 3-5-ю вольтами постоянки когда возился
Что через что перекинули я так и не понял, если честно
Делается все так: Расцепляем зубья соскочившие, задвигаем эту штуку на морде к центру и после этого сцепляем зубья в положение "как надо" (эти 2 вертикальные штуки в загрузочной щели датчики вставки диска и частично окончания загрузки (загрузка считается завершенной када эти штуки возвращаются в центр на свои места а диск своей кромкой дальней от морды отжимает пластинку пружинящую, вроде так если память не подводит)
Пощелкайте фоток или видео с процессом загрузки выгрузки диска, вроде помню что как должно быть, подскажу. Нет под рукой у меня такого ГУ сейчас
Это конечно полезная информация.Но механику надо понимать, в её действии.Я бы дал простой совет-ТС не мучайте механизм,пока не довели его до состояния полной не пригодности.Совет от rodion, не помог разобраться в решении проблемы.Остаются вопросы,значит надо поручить это специалистам, для решения этой проблемы.,Цитата:
Сообщение от rodion
Ну даже не знаю, согласится можно с тем что обратитесь к специалистам, но лично меня такой совет всегда расстраивает :-)
Если по теме-правильный совет не мучать механику, не разбирайте там все подряд, внимательно посмотрите что там с чем связано и как взаимодействует. Моторчики крутить можно, этим ничего не сломаете если напряжений и токов не будете запредельных к ним прилагать (у меня лабораторный блок питания где все это можно ограничивать и ничего не спалить), после ресета нажатием на Eject там если все исправно все вернется в состояние "готов к вставке диска"
