Audison Srx2S

Комбинированный просмотр

  1. #1
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Audison Srx2S

    Меняем резисторы на затворах, все... а так же конденсатор на 5-й ноге TL494...


  2. #2
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    23.11.2016
    Город/село
    Milan
    Сообщений
    10
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    2

    Re: Audison Srx2S

    Если эти то я их все проверял омы совпадают *если про сами резисторы финалов то там тоже все параметры совпадают...

    ---------- Сообщение добавлено 24.11.2016 в 18:17 ----------

    Нашел на TL перекос идет даже на входе IN1 5вольт IN2 4,40 ?? буду искать кто виноват...


  3. #3
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    23.11.2016
    Город/село
    Milan
    Сообщений
    10
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    2

    Re: Audison Srx2S

    нет имею ввиду 1 и 16 выход * то есть питание IN1 и IN2

    ---------- Сообщение добавлено 24.11.2016 в 19:33 ----------

    итак smd поменял реакции ноль.. те же разные питания на входах TL буду искать откуда оно идет...(

    Впаял финалы вроде работает один усь *

    Рано сказал левый канал все ок грязи нет играет а правый хрипит и греются финалы из двух троек 3*4210 / 3* 4310. так вот 4310 очень быстро нагреваются почему непонятно и гряз в канале...
    Блин ослика нет как чинить не ясно)


  4. #4
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    27.11.2016
    Город/село
    Уфа
    Сообщений
    1
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    0

    Re: Audison Srx2S

    Itdivision, очень прошу сфотографировать номиналы деталейНажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_1080194_IMG_6295.jpg
Просмотров: 0
Размер:	303.7 Кб
ID:	1081572


  5. #5
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    23.11.2016
    Город/село
    Milan
    Сообщений
    10
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    2

    Re: Audison Srx2S

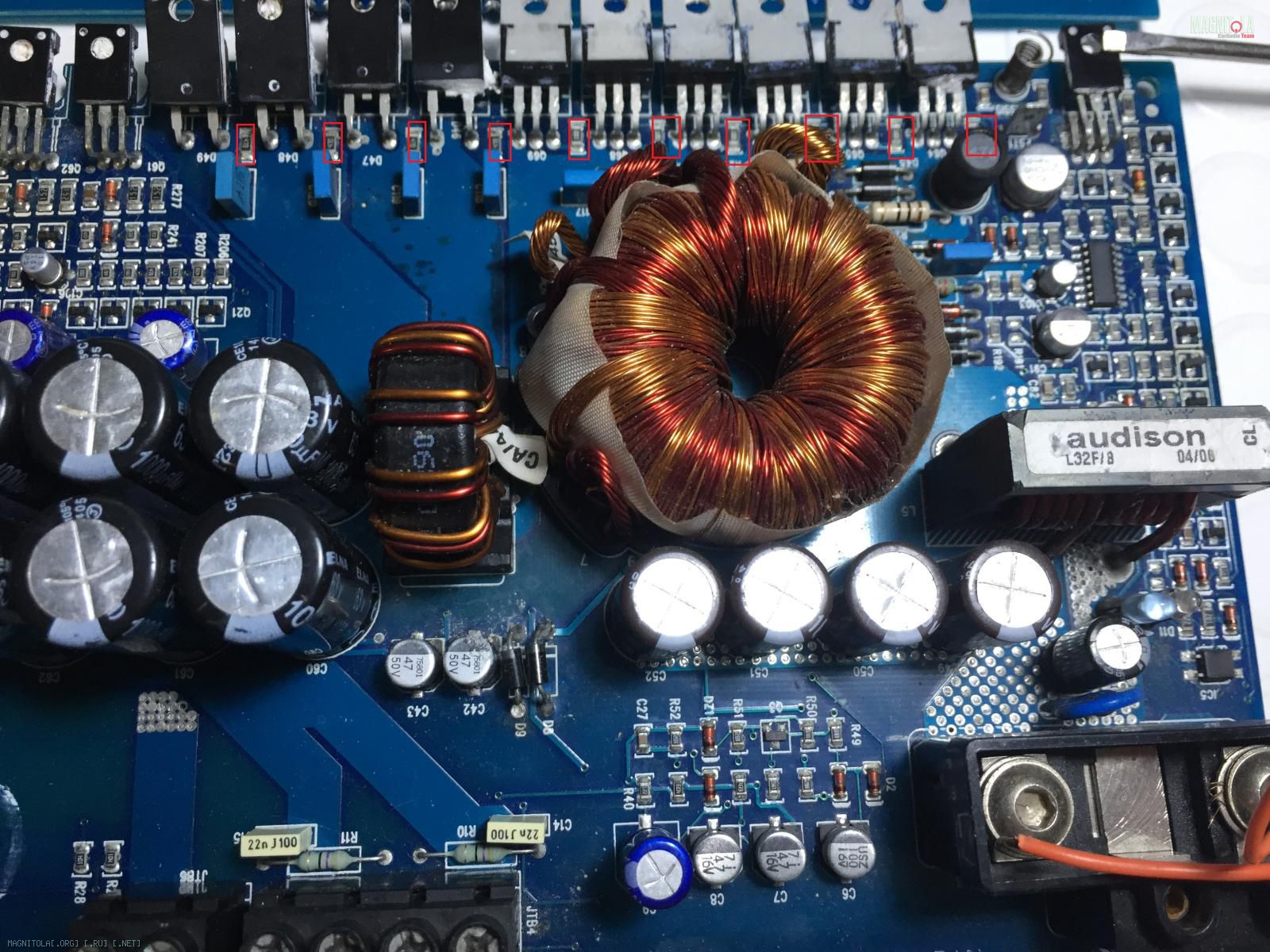

    извини за неопыт. ты про смд в части БП говоришь ? (на фото обвел) или что то другое?Нажмите на изображение для увеличения
Название: IMG_6295.jpg
Просмотров: 0
Размер:	303.0 Кб
ID:	1080194


  6. #6
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Audison Srx2S

    Цитата Сообщение от Itdivision Посмотреть сообщение
    извини за неопыт. ты про смд в части БП говоришь ? (на фото обвел) или что то другое?Нажмите на изображение для увеличения
Название: IMG_6295.jpg
Просмотров: 0
Размер:	303.0 Кб
ID:	1080194
    да, но только на затворах мосфетов... то что около диодов, там RC цепочка, это незачем...
    По опыту, частенько под нагрузкой эти резисторы шалят, особенно когда вылетают мосфеты...

    ---------- Сообщение добавлено 24.11.2016 в 21:00 ----------

    Цитата Сообщение от Itdivision Посмотреть сообщение
    Нашел на TL перекос идет даже на входе IN1 5вольт IN2 4,40 ?? буду искать кто виноват...
    1 и 2 выводы микросхемы? там и не должно быть одинаково...


  7. #7
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    23.11.2016
    Город/село
    Milan
    Сообщений
    10
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    2

    Re: Audison Srx2S

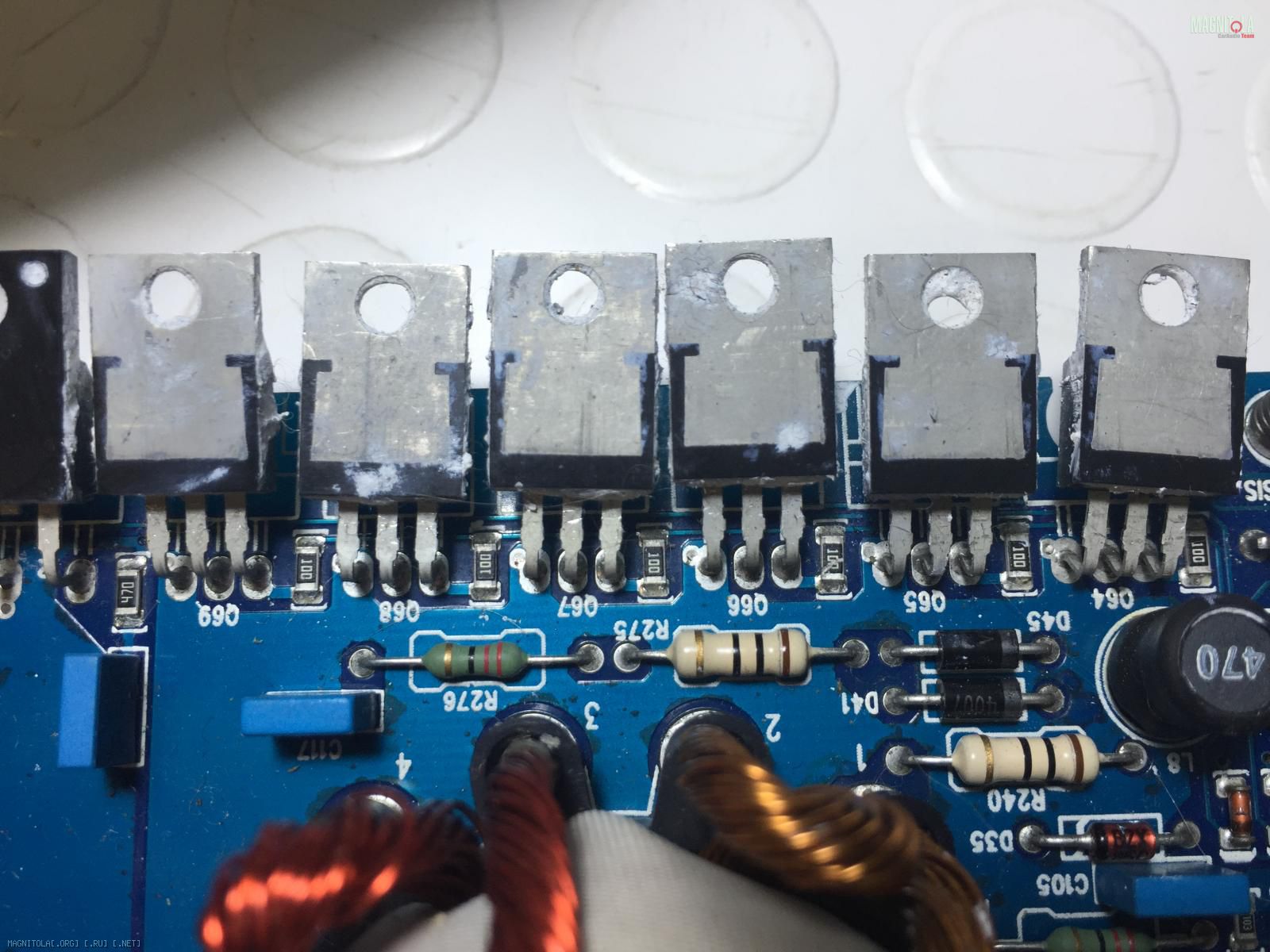

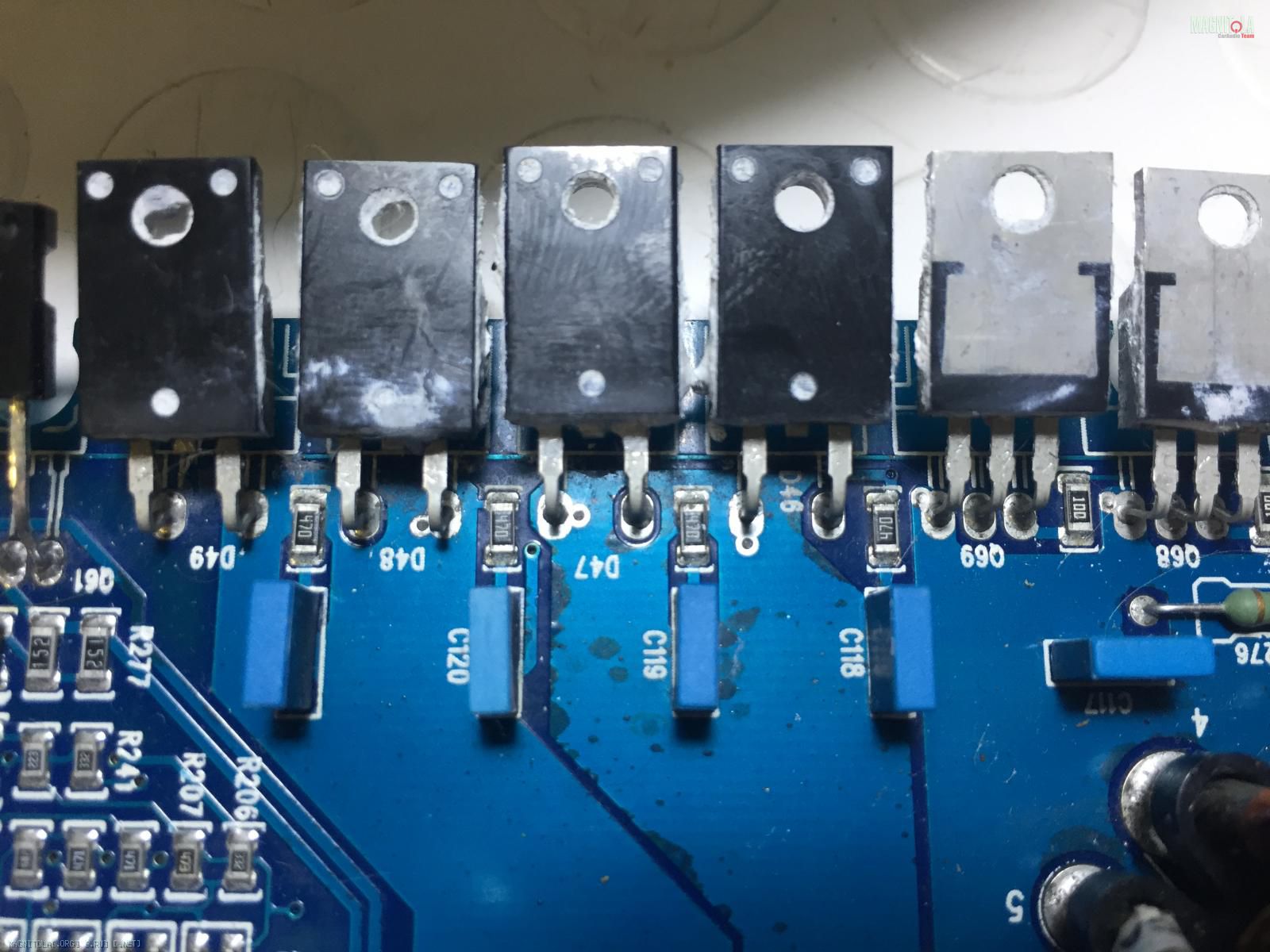

    там резюки слева 4*470 и 6*100 Нажмите на изображение для увеличения
Название: IMG_6309.jpg
Просмотров: 0
Размер:	195.0 Кб
ID:	1081586Нажмите на изображение для увеличения
Название: IMG_6310.jpg
Просмотров: 0
Размер:	202.7 Кб
ID:	1081588Нажмите на изображение для увеличения
Название: IMG_6310.jpg
Просмотров: 0
Размер:	202.7 Кб
ID:	1081588


  8. #8
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Audison Srx2S

    Цитата Сообщение от Itdivision Посмотреть сообщение
    там резюки слева 4*470 и 6*100
    47 Ом и 10 Ом...
    А судя по плате, либо она повидала хорошую сырость, либо какой то электролит потек и залил... видны темные разводы под маской, так что мой совет, вооружайся увеличилкой и изучай "колодцы" - металлизацию проходящую с одной стороны платы на другую... прозванивай, а подозрительные дублируй перемычкой...

    ---------- Сообщение добавлено 29.11.2016 в 15:43 ----------

    Рекомендую посмотреть вот эту тему Ремонт Audison SRx4.


  9. #9
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    23.11.2016
    Город/село
    Milan
    Сообщений
    10
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    2

    Re: Audison Srx2S

    Вопрос на засыпку правый канал не алё и греются финалы, можно ли их выпаять и проверить только один канал а потом потихоньку второй доделать или феерверк будет? просто подозрение на раскачку и на финалы(фэйк может)
