Re: Проблемы с усилителем
Если есть осцилл уже проще. Тогда меряйте частоту и форму сигнала на затворах полевых транзисторов БП, там она и без нагрузки должна быть красивой и ровной. частота должна быть в районе от 25 до 35 кГц, ну или вовсяком случае не слишком отходить от пределов. У того что у меня на столе, клона mad-11, как раз 35, хотя встречал и ниже.
И вы так и не ответили - полевики выходного каскада удалены? То что усилитель кто-то отрезал до вас во нервых малоинформативно как и где (И зачем!) резали, но и не говорит о том, что отрезали полностью.
Цитата:
Сообщение от
sergey094
убираю диод d323 норм
в теории у вас по его трансу неправильно работают полевики в БП, либо же межвитковое. если его и D324 убрать на кренах питания в норме, писк остается, напряжение на VCC\VNN относительно общей вторичной массы какое?
Цитата:
Сообщение от
sergey094 дроссель выпаян так же как и кондеры
это стоит исключить из причины поломки и оставить на месте, а вот оконечники снять..
Вложений: 3
Re: Проблемы с усилителем
Цитата:
Сообщение от
terrarist Если есть осцилл уже проще. Тогда меряйте частоту и форму сигнала на затворах полевых транзисторов БП, там она и без нагрузки должна быть красивой и ровной. частота должна быть в районе от 25 до 35 кГц, ну или вовсяком случае не слишком отходить от пределов. У того что у меня на столе, клона mad-11, как раз 35, хотя встречал и ниже.
И вы так и не ответили - полевики выходного каскада удалены? То что усилитель кто-то отрезал до вас во нервых малоинформативно как и где (И зачем!) резали, но и не говорит о том, что отрезали полностью.
в теории у вас по его трансу неправильно работают полевики в БП, либо же межвитковое. если его и D324 убрать на кренах питания в норме, писк остается, напряжение на VCC\VNN относительно общей вторичной массы какое?
это стоит исключить из причины поломки и оставить на месте, а вот оконечники снять..
выходные транзисторы отсутствуют
если честно как земерить частоту понятия не имею не разу не считал(
а да забыл написать транзисторы стоят не все по одному на транс оставил
на затворах

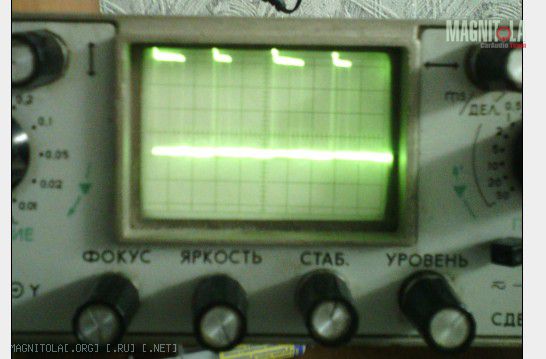

Вложение 714264
и вот где и вот в других плечах
Вложение 714266 где нет транзисторов
без дросселя писк был еле слышный поставил дроссель писк аш уши режит.
а может быть такое что его перематывали и наматали не то количество витков ?
напряжение на выходе стало

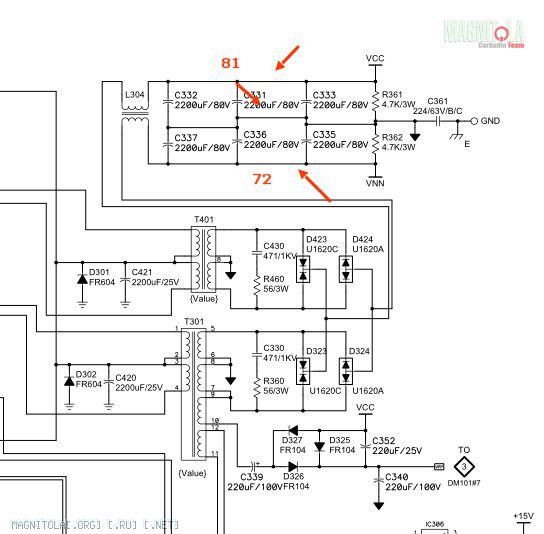

Вложение 714268
Re: Проблемы с усилителем
Цитата:
Сообщение от
sergey094 выходные транзисторы отсутствуют
если честно как земерить частоту понятия не имею не разу не считал(
а да забыл написать транзисторы стоят не все по одному на транс оставил
на затворах
Вложение 714264
и вот где и вот в других плечах
Вложение 714266 где нет транзисторов
без дросселя писк был еле слышный поставил дроссель писк аш уши режит.
а может быть такое что его перематывали и наматали не то количество витков ?
напряжение на выходе стало
Вложение 714268
Положительная часть импульсов есть на осциллограмме,а куда отрицательная делась?,ведь вид любого импульса должен быть таким,здесь это указано:http://magnitola.org/diagnostika-i-r...ml#post2579886
Re: Проблемы с усилителем
Цитата:
Сообщение от
gena60
сам понять не могу .
когда убираю транзисторы то сигнал нормальный
Re: Проблемы с усилителем
Цитата:
Сообщение от
sergey094 сам понять не могу .
когда убираю транзисторы то сигнал нормальный
Тогда надо смотреть обвязку и цепи, которые идут к затвору транзистора.,
Re: Проблемы с усилителем
Возможно если я разберусь со своим саундстемом, то и вам смогу подсказать что-то конкретное, но я им редко занимаюсь, работы много, а он отнимает много времени..
---------- Сообщение добавлено 18.02.2015 в 18:35 ----------
Цитата:
Сообщение от
sergey094 если честно как земерить частоту понятия не имею не разу не считал(
Да я тоже, все больше приборам верю. Есть частотомеры. А есть цифровые осцилы, которые пусть и тупенькие, но сочетают в себе много функций.
Но лучше все таки аналоговый ослик и отдельный частотомер, точнее будет.
Re: Проблемы с усилителем
народ а перекос по плечам в 10в это перебор или допустимо?
Re: Проблемы с усилителем
нет. не более 5 вольт должно быть, да и то нежелательно. Сам по себе перекос в 10 ничего особенного, петь и так будет, но то что этот перекос есть, говорит о том, что что-то работает не в режиме и при нагрузке будет просаживаться еще сильнее, а вот это черевато.
Re: Проблемы с усилителем
Цитата:
Сообщение от
terrarist нет. не более 5 вольт должно быть, да и то нежелательно. Сам по себе перекос в 10 ничего особенного, петь и так будет, но то что этот перекос есть, говорит о том, что что-то работает не в режиме и при нагрузке будет просаживаться еще сильнее, а вот это черевато.
нашел косяк исправил все равно одно плече 70 на другом 79
Re: Проблемы с усилителем
как же трудно понять, когда не соблюдают пунктуацию..
Цитата:
Сообщение от
sergey094 на одном плече 70в на другом 12в
ничего не понял, как это 12 вольт на выходе?!
