Частично есть в этой теме,для понимания:
http://magnitola.org/diagnostika-i-r...-rezistor.html
Вид для печати
Частично есть в этой теме,для понимания:
http://magnitola.org/diagnostika-i-r...-rezistor.html
спасибо почитаю не видел эту темуЦитата:
Сообщение от gena60
ну и?Цитата:
Сообщение от sergey094
тумкалку то включай :).
фотки то уже тебе подкинул, дальше то что, соображай :), тогда точно и станет известно каких и сколько нужно.
Многоуважаемый FFZ (не знаю как по батюшки) посмотрите Пожалуйста номиналы и зависимость этих перемеников буду очень благодарен!Цитата:
Сообщение от FFZ
По батюшке этого мне и на работе хватает :), т.ч. тут это как минимум лишнее.Цитата:
Сообщение от sergey094
Было бы у меня я бы тебе сказал, я предлагал тебе самостоятельно решить, самостоятельно совсем не сложную задачку, на основании всего то трёх пазлов сложить правильную картинку........
Два пазла у тебя уже нашлись по ходу развития событий в теме, нужно было просто на основании имеющихся понять каким должен быть третий пазл, тогда и сложилась бы вся картинка.
Ок.
Ещё раз.

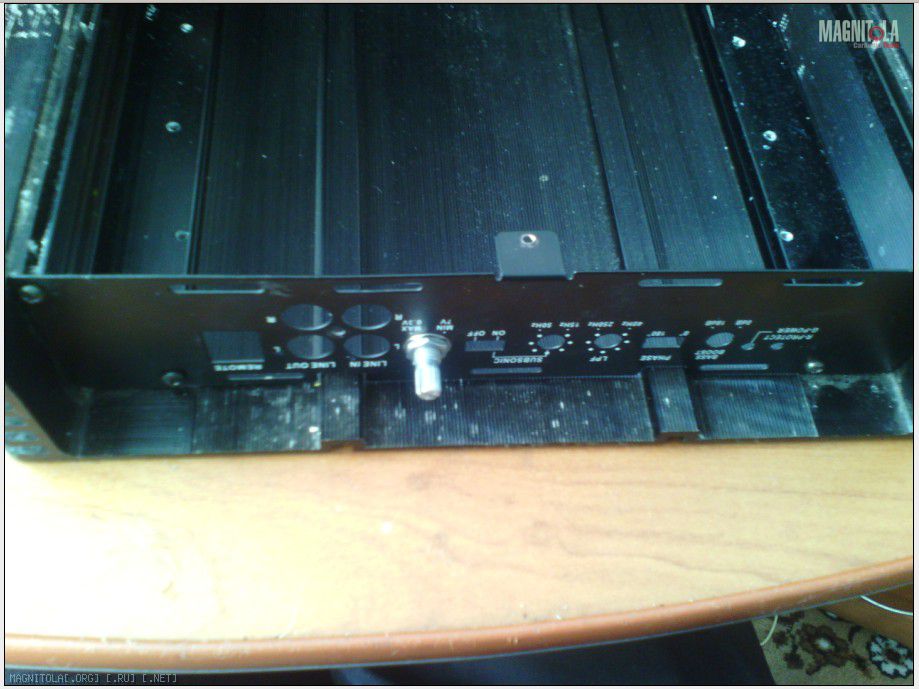

Вот первый исходный пазл :
Вложение 701980

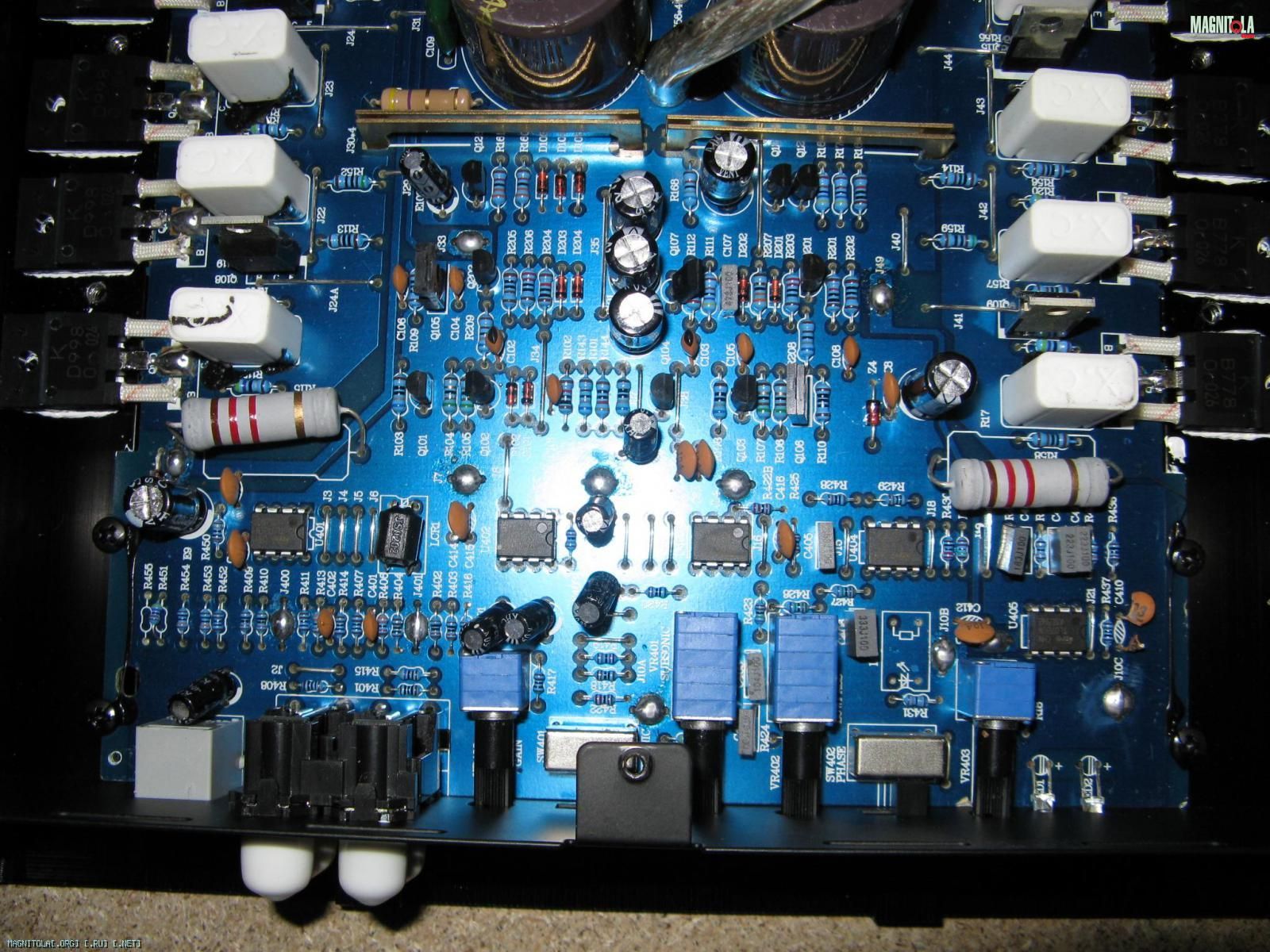

Вот второй :
Третий пазл должен быть - фото лицевой панели с регулировками где и обозначены ГДЕ КАКОЙ РЕГУЛЯТОР, или мануал пользователя где так же обозначено и расписано где какой регулятор и в конце концов у тебя эта панель есть сама эта панель которая стоит на усилителе.......Цитата:
Сообщение от sergey094
Это всё, имея эти три пазла, ты знаешь на 100% какой где потенциометр стоит и соответственно какие искать чтоб восстановить усилитель.

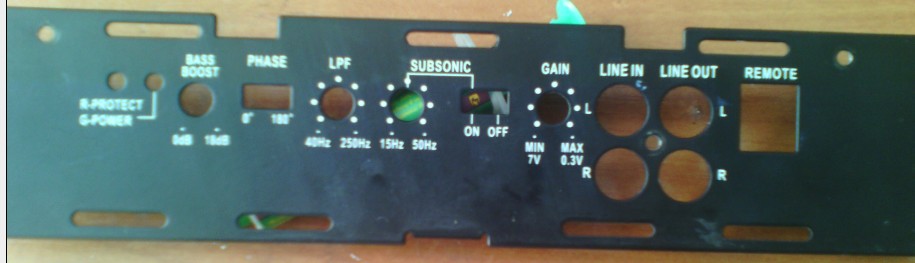

Вложение 702194Цитата:
Сообщение от FFZ
имеется данный кусок
получаем
Gain 2xB50K
LPF 4xB50K
Subsonic 4xB50K
Bassboost 2xB500K
http://ru.mouser.com/ProductDetail/B...BnepA1dnPpQ%3d
нашел что то похожее цена кусачая
и подумал что лучше и дешевле будет как вы писали где то форуме прикрутить к стенки и проводками ))
да уж..... цена как то уж не вкусная :(, плюс пересылка.Цитата:
Сообщение от sergey094
Вложение 702298Цитата:
Сообщение от FFZ
бюджетный вариант))
только надо теперь такие найти переменики
хоть я один и купил переменик ну он a50k4 как я понял это логарифмическая зависимость, а такой на регулировку громкости не подходит
...можно в Москву, на радиорынок съездить и купить -тоже самое получится,но стоит ли это таких усилий по деньгам?!Хотя я тоже был горячим в идее,когда в Минск катался за запчастями,чтобы собрать телевизор себе, в своё время.Корпус и кинескоп вместе с дорогой вышли дешевле,чем в Москве,да и плату прикупил тоже.Всё получилось, во время тотального дефицита на сей девайс,кстати до сих пор работает верой и правдой:good::good::good:Цитата:
Сообщение от FFZ
да не один который купил обошелся в 22 рублей 2хрядный ну он с буковкой АЦитата:
Сообщение от gena60
либо посмотрю в Москве если не будет то соберу на таких они вроде попадались 4х рядные
http://m8928.ru/goods/Переменный-резистор-23
