горят выходные транзисторы

Сообщение от terrarist

У меня смутное сомнение, что вы неправильные транзисторы(точнее их переходы) подобрали. Они на малых мощностях дюжат(это логично) а чуть больше - хлопают - Адью!

ну вот осталось 3 пары
впаиваю и проверяю как выше было сказано?

и да зашита то щас отключена
если вернуть усилитель с ней в защите

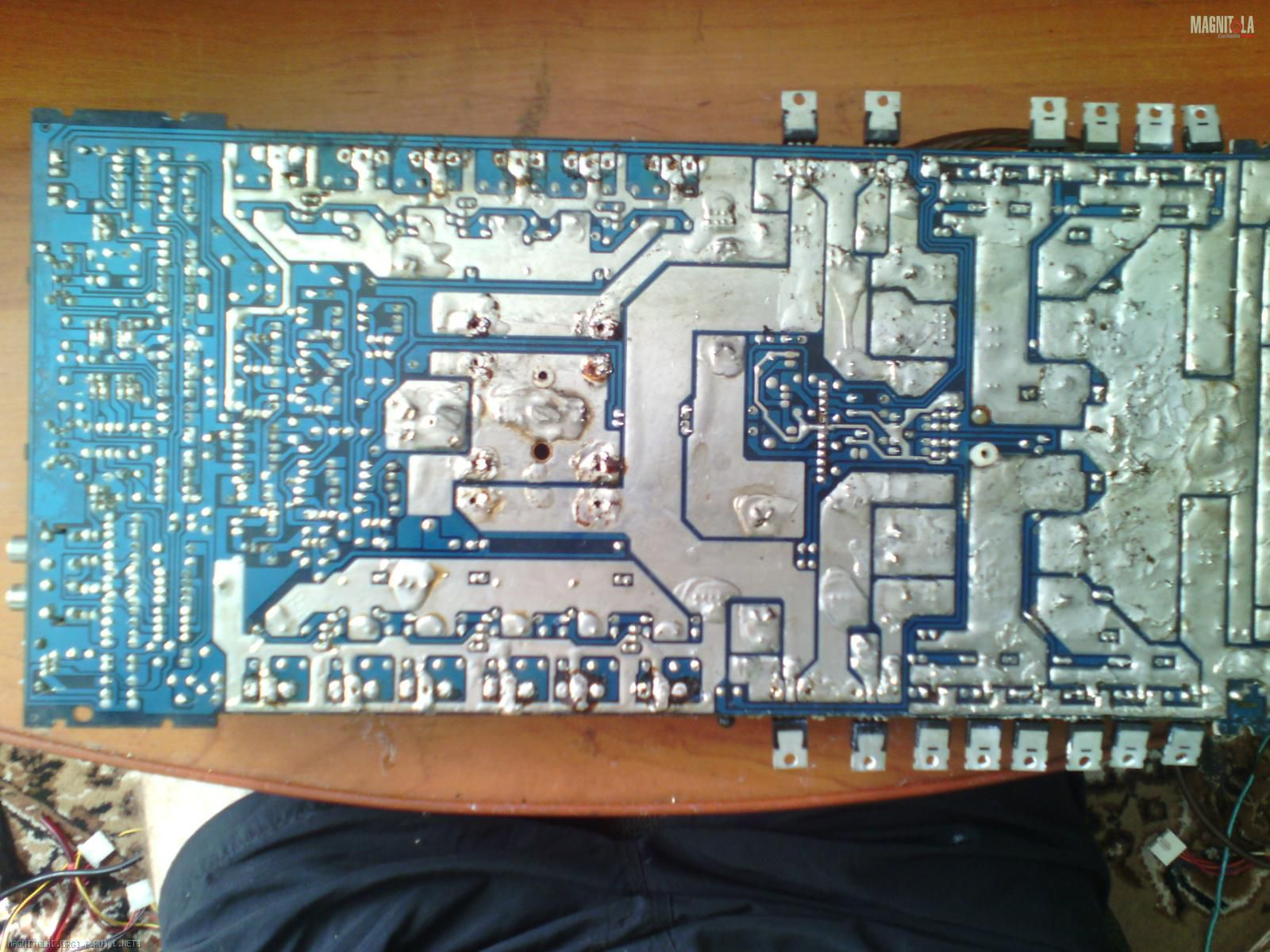

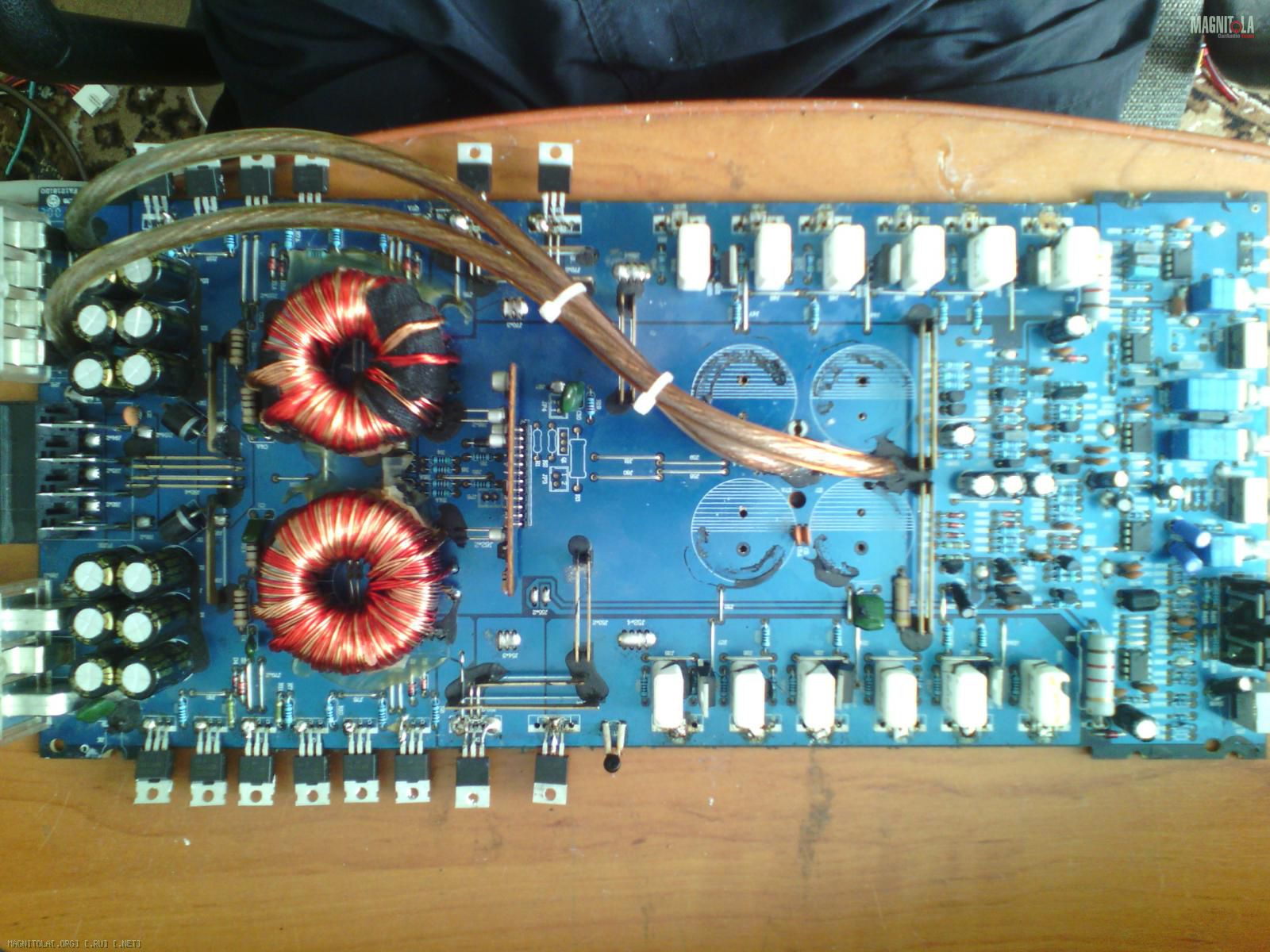

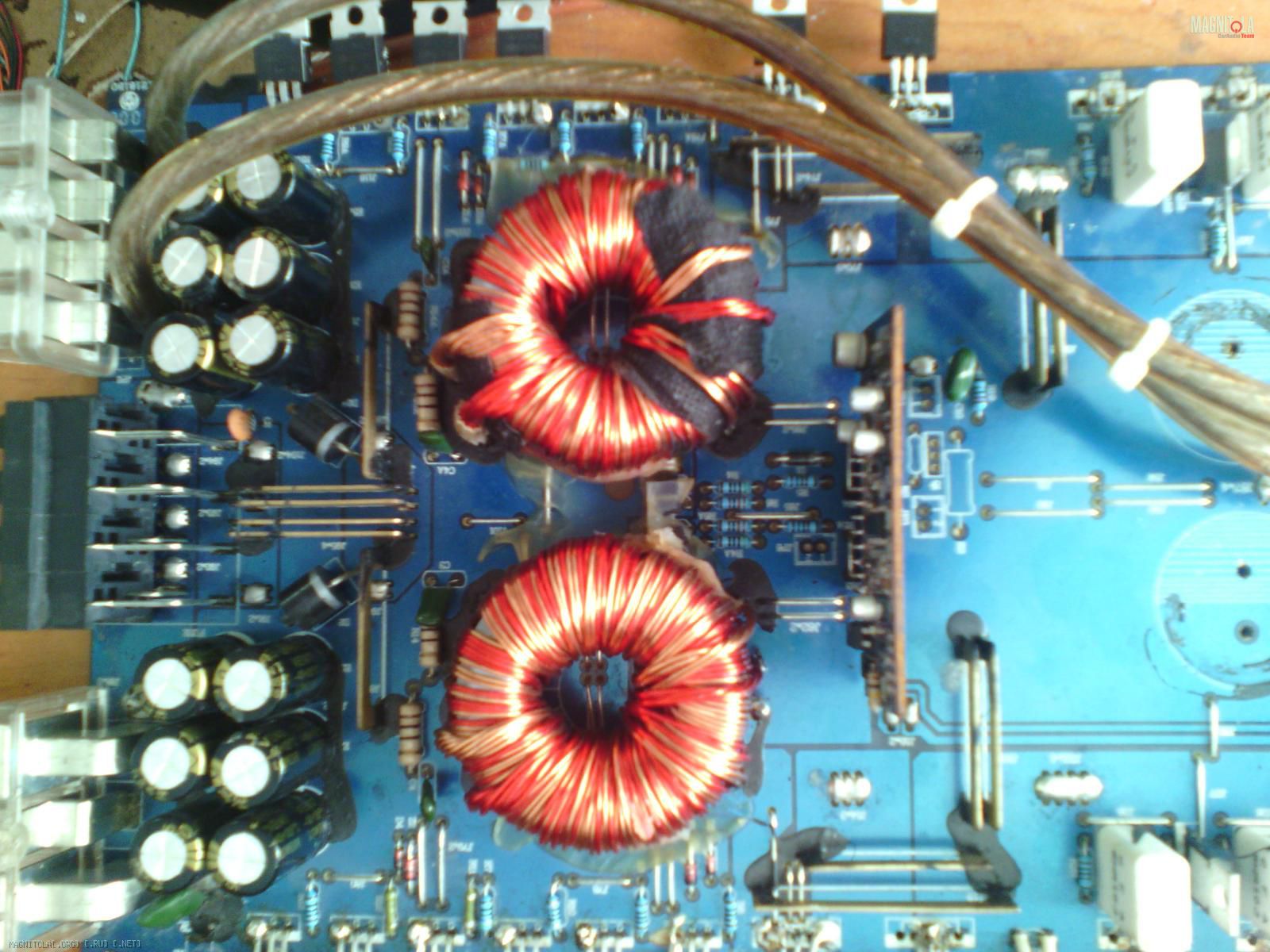

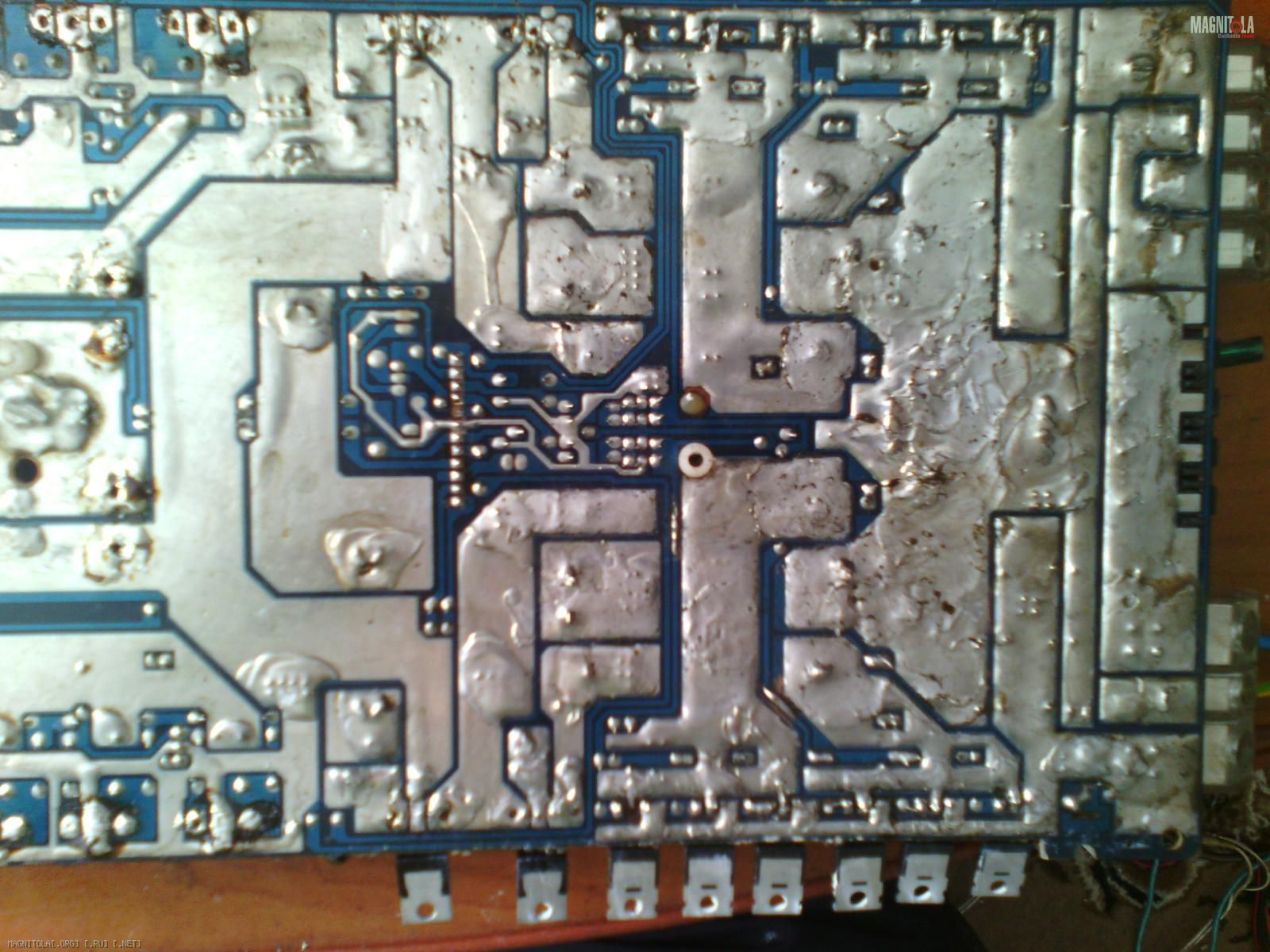

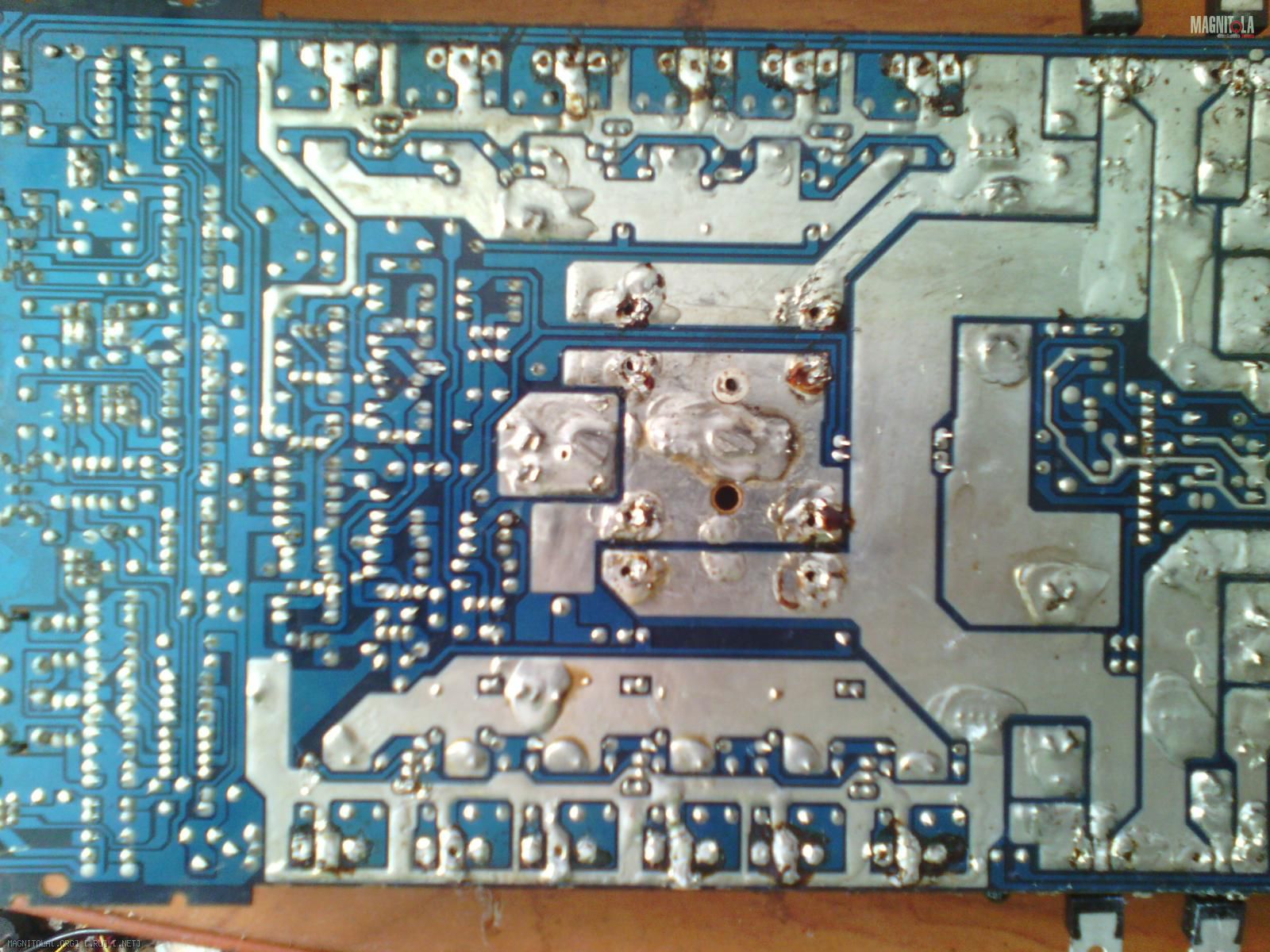

можно фото пациента? желательно здесь в поменьше , а a архиве скинуть в хорошем качестве, чтобы видно дорожки было, с одной и с другой стороны?
Всё таки человек воспринимает информацию на 80% от визуализации

---------- Сообщение добавлено 31.05.2015 в 14:53 ----------

Сообщение от sergey094

впаиваю и проверяю как выше было сказано?

да. если защита по току позволяет не лишиться последних проверочных транзисторов.
а вообще то стоит избавиться от защиты , то есть понять откуда ноги растут, т.к. схемы нет вам виднее, отследите сигналы защиты на шим и попеременно-последовательно отрубайте их. с каждого канала должен идти сигнал ошибки, в случае его пробоя, либо же сигнал с перегрева(не пробовали отрубить термистор? хотя у меня они еще никогда не мёрли).

---------- Сообщение добавлено 31.05.2015 в 14:56 ----------

Сообщение от sergey094

если вернуть усилитель с ней в защите

значит шпарит где то постоянка. надо лишь отследить с какого канала. У вас там должно быть два спаренных, в AB все довольно просто устроено.

---------- Сообщение добавлено 31.05.2015 в 15:16 ----------

Выложите фото здесь. По фото не понятно - вы что без выходных накопительных литах проверяете??

Сообщение от terrarist

можно фото пациента? желательно здесь в поменьше , а a архиве скинуть в хорошем качестве, чтобы видно дорожки было, с одной и с другой стороны?
Всё таки человек воспринимает информацию на 80% от визуализации

---------- Сообщение добавлено 31.05.2015 в 14:53 ----------


да. если защита по току позволяет не лишиться последних проверочных транзисторов.
а вообще то стоит избавиться от защиты , то есть понять откуда ноги растут, т.к. схемы нет вам виднее, отследите сигналы защиты на шим и попеременно-последовательно отрубайте их. с каждого канала должен идти сигнал ошибки, в случае его пробоя, либо же сигнал с перегрева(не пробовали отрубить термистор? хотя у меня они еще никогда не мёрли).

---------- Сообщение добавлено 31.05.2015 в 14:56 ----------


значит шпарит где то постоянка. надо лишь отследить с какого канала. У вас там должно быть два спаренных, в AB все довольно просто устроено.

---------- Сообщение добавлено 31.05.2015 в 15:16 ----------

Выложите фото здесь. По фото не понятно - вы что без выходных накопительных литах проверяете??

проверял с конденсаторами выпаивал их. так как грешить уже на них начал так как не новые ставил
и 2 транзистора в бп вылители из другой партии не стал ставить. запустится все сразу поменяются

на выходе мерить с оконечниками - как иначе то?! лучше со всеми, так меньше вероятность что сгорят от какого то перегруза. НО до этого сначала проверь сходность всех сигналов и напряжений на местах выходных транзисторов(оконечников)без оных. Хоть аппарат и не D класса, но "левые" сигналы на базу могут пагубно влиять на общий коллорит, вплоть до умертвления..

Сообщение от terrarist

на выходе мерить с оконечниками - как иначе то?! лучше со всеми, так меньше вероятность что сгорят от какого то перегруза. НО до этого сначала проверь сходность всех сигналов и напряжений на местах выходных транзисторов(оконечников)без оных. Хоть аппарат и не D класса, но "левые" сигналы на базу могут пагубно влиять на общий коллорит, вплоть до умертвления..

вот буквально вчера так же все замерил впаял сначало одну пару включил все норм впаял другую щелчок и все дохлые

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

Сообщение от terrarist

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

ну вот защиту сейчас вернул усилитель заработал с ней. сейчас попробую выход впаять

---------- Сообщение добавлено 31.05.2015 в 13:37 ----------

Сообщение от terrarist

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

впаял одну пару запуск щелчок 2 трупа

Сообщение от sergey094

ну вот защиту сейчас вернул усилитель заработал с ней

логично что это означает непропай. где - хрен угадаешь. если с оконечниками заиграет, значит всю(я не шучу) плату под флюс и тотальный пропай. У calcell'ов не встречал, но вообще сухая пайка довольно частый бич в усях.

Сообщение от terrarist

логично что это означает непропай. где - хрен угадаешь. если с оконечниками заиграет, значит всю(я не шучу) плату под флюс и тотальный пропай. У calcell'ов не встречал, но вообще сухая пайка довольно частый бич в усях.

да его до меня походу не раз паяли
а да q108,109,114,115m120,121 проверил не пробитые

Сообщение от sergey094

впаял одну пару запуск щелчок 2 трупа

значит либо проводимость не соблюли, либо ноступает не соотвествуещее полярности напряжение. смотрите по схеме. и замеряйте. я не просил бездумно ставить и жечь выходные, сначала замеры.

---------- Сообщение добавлено 31.05.2015 в 16:47 ----------

Сообщение от sergey094

108,109,114,115m120,121 проверил не пробитые

еще есть 120, 121ну и Q101-107 тоже важно
