Hertz EP1D свист на затворах выходных транзисторов.

Всем привет! Достался мне в дар данный усилитель, был выбит один из 4-х выходных IRFP264, предполагаю из-за того, что был усилитель прикручен к сабу, и у одного транзистора отломилась ножка, и один из 4-х IRFP064N в блоке питания. Транзисторы заменил, усилитель завёлся, играет без лишних призвуков, но на затворах свист, откуда он берется и как с ним бороться? Резисторы в затворах по замеру соответствуют маркировке 10 ом.

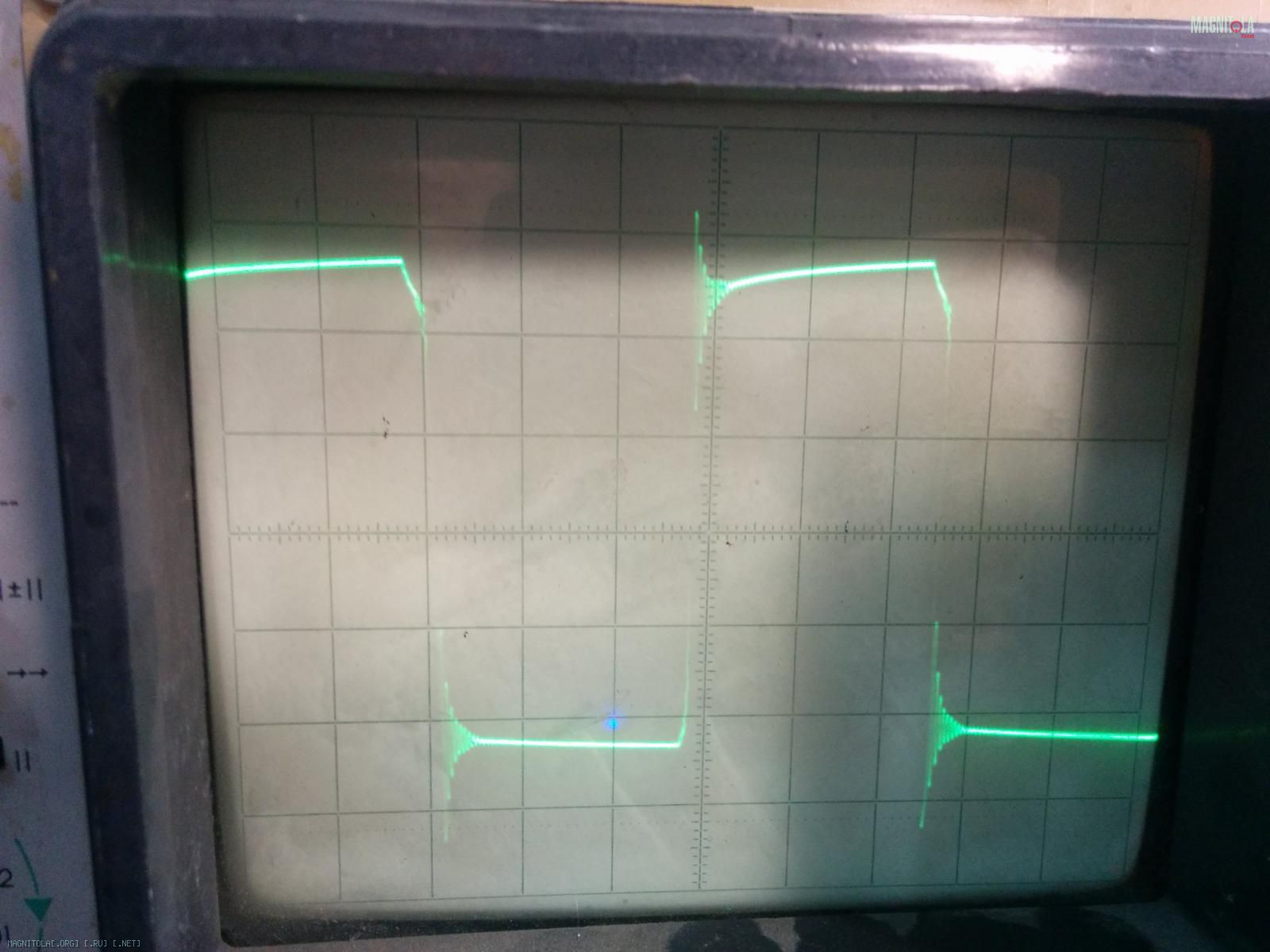

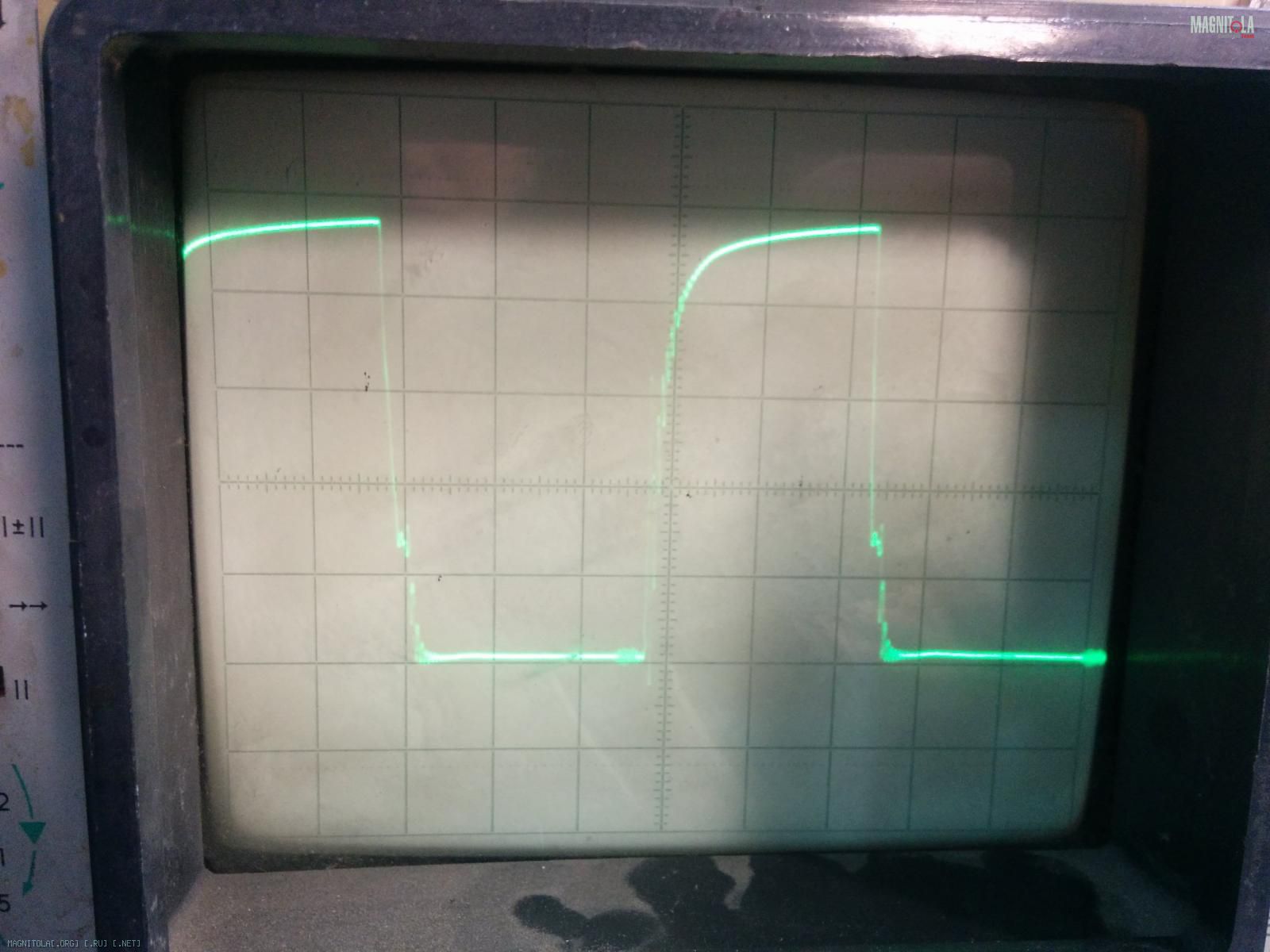

Вложение 854294Вложение 854296
Вот, что происходит на затворах, драйвер собран на IR2184S

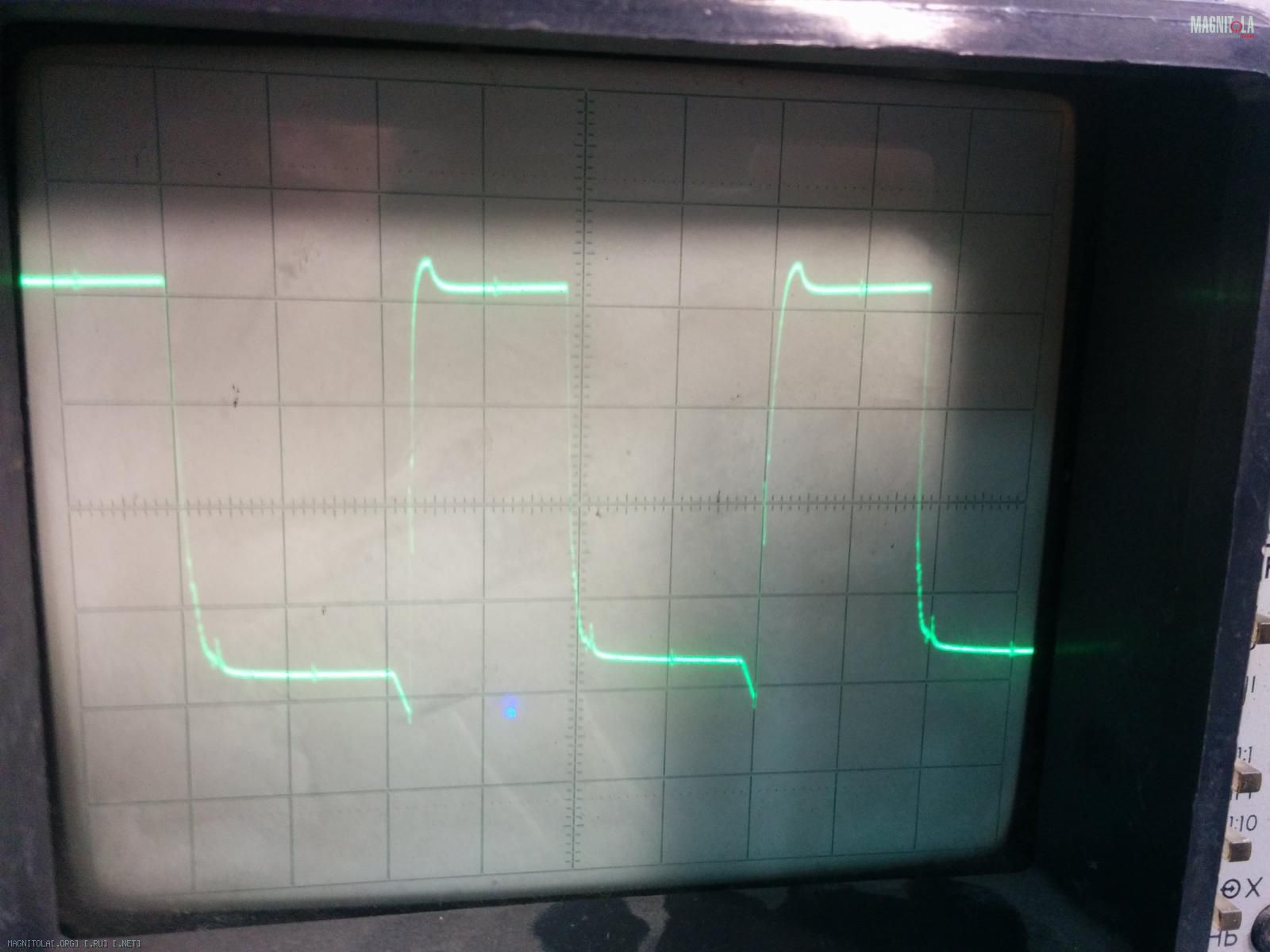

Вложение 854298
а это на затворах в блоке питания

В БП норм. На выходе УНЧ нагружали или в сухую мерили?

Без нагрузки, сейчас с нагрузкой посмотрю

---------- Сообщение добавлено 14.09.2015 в 13:25 ----------

Цитата:

---

Сообщение от terrarist

В БП норм. На выходе УНЧ нагружали или в сухую мерили?

---

при подключении нагрузки картинка меняется очень не значительно

ОК. Синус 100 Гц на выходе на нагрузку в 4 Ома на громкости в 40-60% ровный?

Цитата:

---

Сообщение от terrarist

ОК. Синус 100 Гц на выходе на нагрузку в 4 Ома на громкости в 40-60% ровный?

---

да, синус ровный, дело в том, что мне один давольно умный человек сказал, что с этими свистами усилитель долго не проживет, вот по этому и заморачиваюсь.

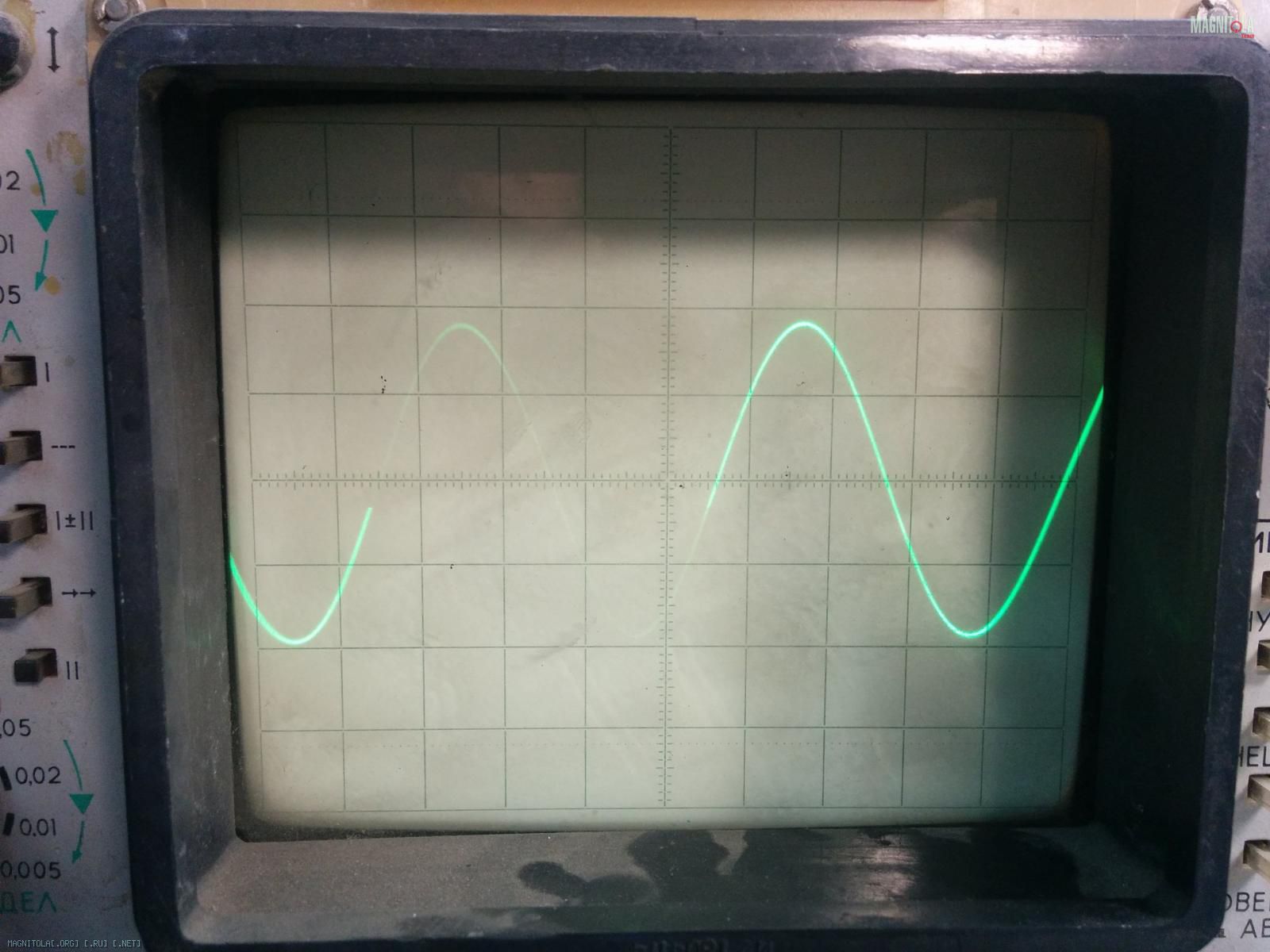

Вложение 854302

вот тут я пас. могу лишь отметить, что подобная галиматья частенько забивает мозги вопросами без ответов (тут уж уровень теории и практики не позволяет, все таки не в НИИ а в починке пляшем), но на деле никакого (зачастую!) ужаса не создает.
Чиню поиммо аудио, в том числе и инверторные сварочные преобразователи( а что ныне не инвертор вы скажите?) и по серьезности и педантичности эти аппараты будут более щепетильные чем банальный усь, и даже там такие искажения порой допустимы и мотивируются лишь качеством деталей, сборки, и пределах работоспособности.
Чего для продажи и эксплуатации довольно.
В дальнейшем, советую лишь погонять аппарат на сопротивлении (если позволяет аппаратура) и выдавать.

Цитата:

---

Сообщение от terrarist

вот тут я пас. могу лишь отметить, что подобная галиматья частенько забивает мозги вопросами без ответов (тут уж уровень теории и практики не позволяет, все таки не в НИИ а в починке пляшем), но на деле никакого (зачастую!) ужаса не создает.
Чиню поиммо аудио, в том числе и инверторные сварочные преобразователи( а что ныне не инвертор вы скажите?) и по серьезности и педантичности эти аппараты будут более щепетильные чем банальный усь, и даже там такие искажения порой допустимы и мотивируются лишь качеством деталей, сборки, и пределах работоспособности.
Чего для продажи и эксплуатации довольно.
В дальнейшем, советую лишь погонять аппарат на сопротивлении (если позволяет аппаратура) и выдавать.

---

по поводу сварочных инверторов, гуглил как-то по поводу этих свистов в УМ, и наткнулся на форум по ремонту сварочников, так там тоже писали, что это дело не очень хорошо, но решения проблемы так и не нашел(плохо искал может). Мощных сопротивлений сейчас нету, никак не соберу, а на 2 ома нагрузку в виде пары 35АС играл минут 10 на предельном для колонок уровне, дальше начинали динамики об сетки бить, усилок чуть теплый, но свисты в затворах не дают мне спокойно спать)))

majorov, если занимаетесь ремонтом возможно имеются в загашнике конфорки или тены или подошвы от утюгов, то тоже можно. Я где то писал, что вполне неплохо использовал и периодически юзаю лампы накаливания для прожекторов на 1500 Вт. Всегда последовательно ставлю амперметр, параллельно ослик и по размаху синуса вычитаю выходную мощность, а равно и на каком пороге начинаются клипы(что к данному вопросу не относится, но может быть полезно). нагружаю изредка и на предельных номинальных сопротивлениях 1-2 Ома, но недолго и не на каждой аудио-аппаратуре, потому как в процессе звукового сигнала сопротивление динамика часто и резко меняет свое сопротивление и не является постоянно критически низким.
Так например автоусилители могут терпеть такие издевательства вполне, в крайнем случае источник (БП с защитой) отрубится, а вот в проф аудио там все серьезнее и череватее будет..

---------- Сообщение добавлено 14.09.2015 в 20:46 ----------

Цитата:

---

Сообщение от majorov

ело в том, что мне один давольно умный человек сказал

---

а еще он бы наверняка бы отдал тебе его , если бы ты ему его в ремонт сдал, и сказал, что это нормально и так проживет.
Не веришь - отдай ему ))

1 снимок это H out, импульсы точно не правильные, вариантов несколько,
1 дет.тайм маловат возможно поможет замена драйвера,
2 проверить исправность LPF
вот так должно быть Вложение 854394 Вложение 854396 Вложение 854398

Вот о утюге то я забыл)) а по поводу БП с защитой, к сожалению такого не имею, в момент первоначального тестирования и осмотра подключаю к слобому источнику, или через автомобильную лампу накаливания 55 ватт, а уже после устранения неполадок подключаю к гелевому аккуму 70 а/ч, иначе не удаётся проверить усилитель на максимальном уровне.
