Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

  1. #31
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от al347850ex Посмотреть сообщение
    кажется я нашел в чем беда, на плате есть не мало мест где расстояние между дорожками 1 мм., если не меньше, так вот - пролил я эти места лаком и усь второй день нормально работает
    Лак вовсе не причём,поскольку много таких усилителей видел.Причина в другом видимо?.,


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #32
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 150927 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    744
    Спасибо (Раздал)
    941
    Спасибо (Получил)
    1433
    Более 5 лет на форуме

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

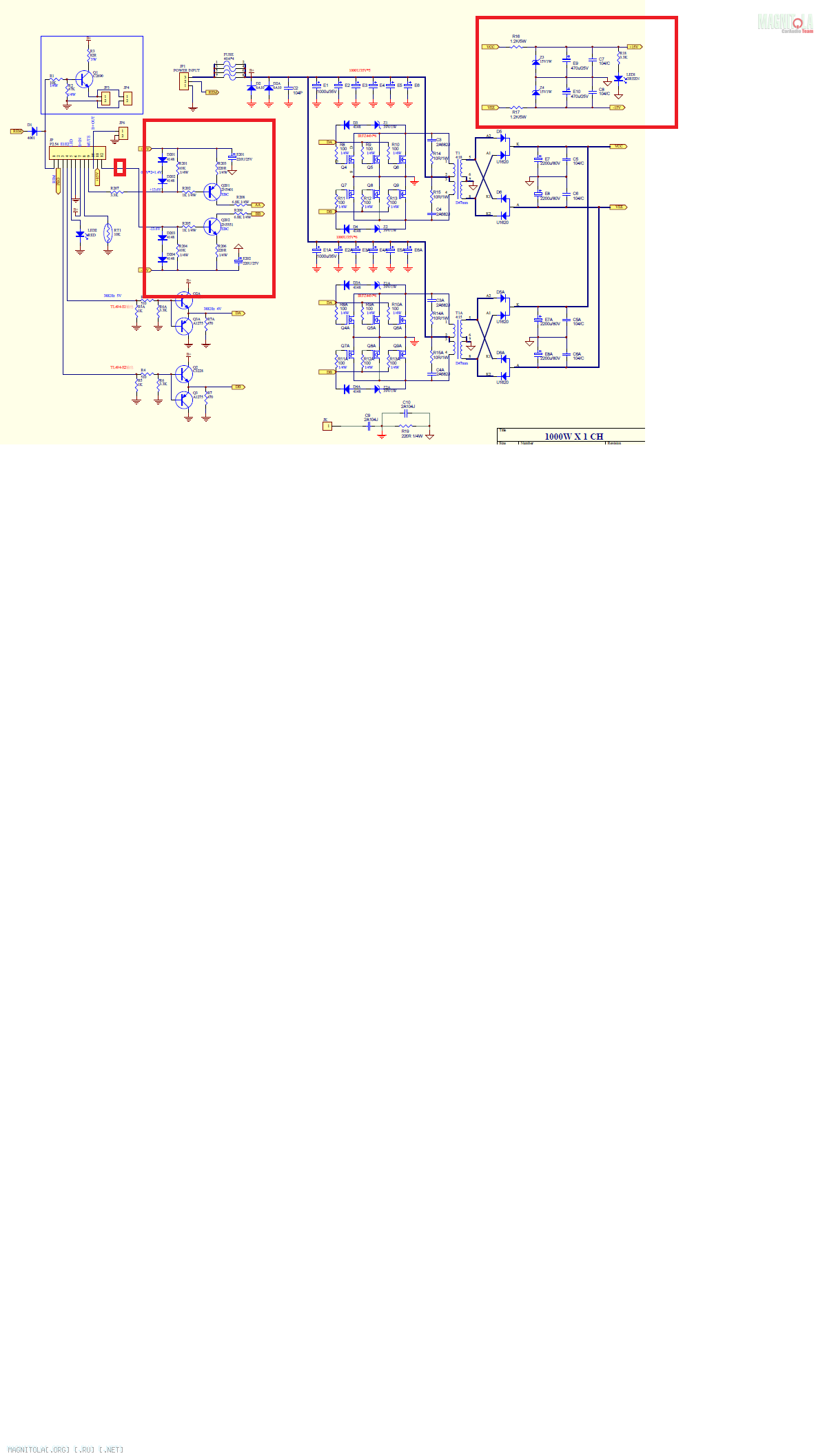

    Найдите в конце концов причину перекоса, проверьте все ОУ на выводах не должно быть постоянки кроме 4и8 ножки.BST 1000-1.pdf Нажмите на изображение для увеличения
Название: BST1.png
Просмотров: 0
Размер:	142.8 Кб

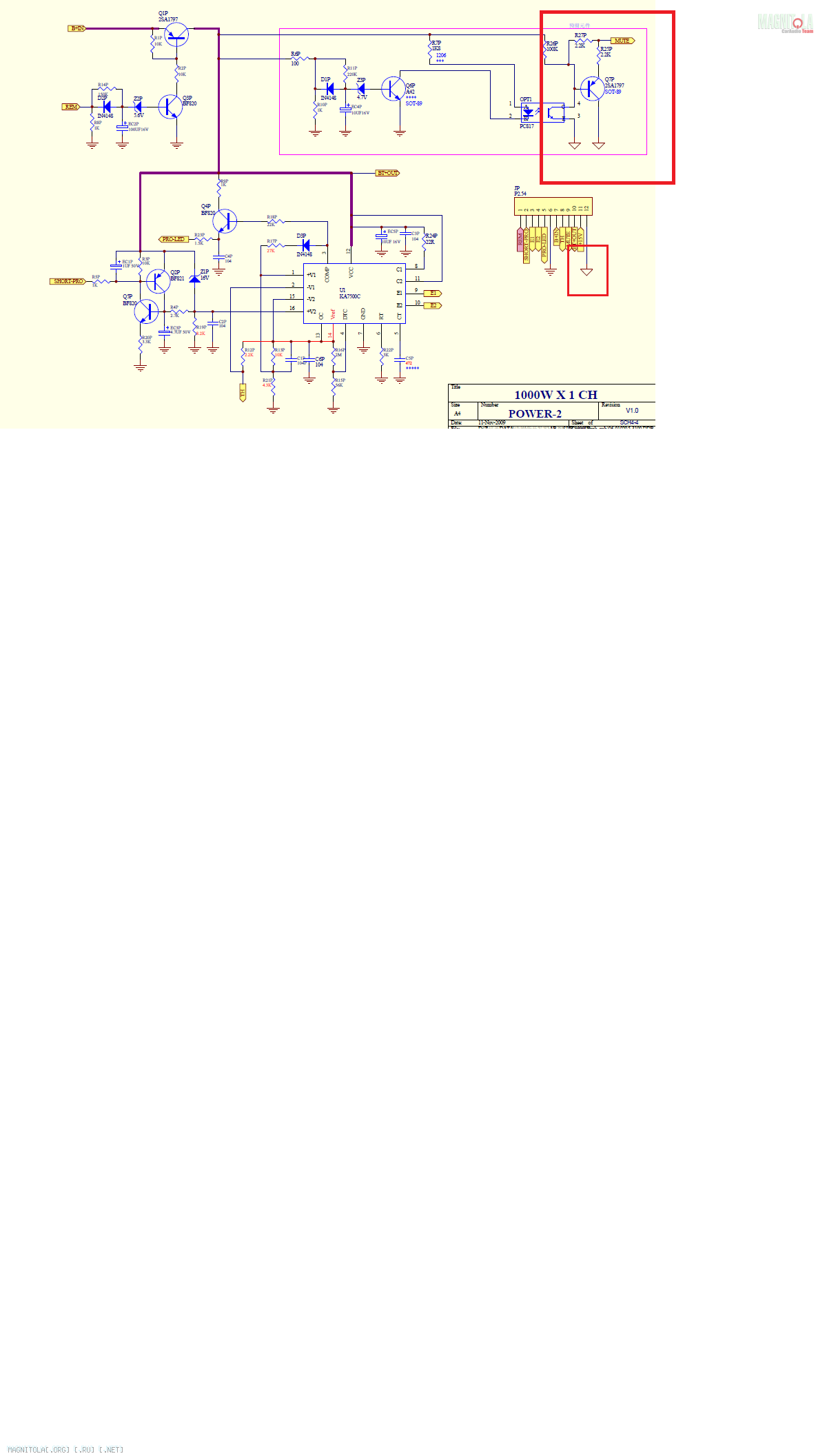

ID:	943334 Нажмите на изображение для увеличения
Название: BST2.png
Просмотров: 0
Размер:	108.2 Кб
ID:	943336
    Обратите внимание на узел MUTE и рег. тока ДК, на мой взгляд нужно выбросить R27 2.2k а между базой Q7 и коллектором opt1 поставить ентот резюк, если спаяно также как нарисовано то ерунда какая то, вот так лучше Нажмите на изображение для увеличения
Название: mmmm.png
Просмотров: 0
Размер:	242.1 Кб
ID:	943332.


  4. #33
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 600 Аватар для al347850ex
    Регистрация
    09.01.2015
    Город/село
    р.п. Глубокий
    Сообщений
    36
    Спасибо (Раздал)
    34
    Спасибо (Получил)
    4
    Автор

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от WENQ Посмотреть сообщение
    Найдите в конце концов причину перекоса, проверьте все ОУ на выводах не должно быть постоянки кроме 4и8 ножки.
    То есть по мимо +15 и -15 на ножках ОУ не чего не должно быть?, у меня на каких то выводах точно что то присутствовало кроме +15 и -15. Спасибо за схемы!, попробую разобраться.


  5. #34
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от al347850ex Посмотреть сообщение
    у меня на каких то выводах точно что то присутствовало кроме +15 и -15.
    Этот раздел не о том,что как-то было,а требует чётких показателей,ведь не картошку в данном случае перебираем,чтобы она осталась в изначальном виде и не испортилась.,


  6. #35
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 600 Аватар для al347850ex
    Регистрация
    09.01.2015
    Город/село
    р.п. Глубокий
    Сообщений
    36
    Спасибо (Раздал)
    34
    Спасибо (Получил)
    4
    Автор

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от gena60 Посмотреть сообщение
    Этот раздел не о том,что как-то было,а требует чётких показателей,ведь не картошку в данном случае перебираем,чтобы она осталась в изначальном виде и не испортилась.,
    Да я это прекрасно понимаю, просто на данный момент усилитель стоит в машине, поэтому пока не могу сделать точные измерения.
    пс. жду когда он снова начнет уходить в защиту, еще пару тройку дней погоняю и сниму его лечить перекос.


  7. #36
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Вывести наружу +13, чтобы тестером померить можно было. Может оно в +0 по ходу дела превращается.
    Хотя и это не причина будет, а следствие неисправности. Мало ли операционники мозги крутять. Даже блокировочные электролиты периодически могут слаботочное питание гасить.


  8. #37
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от al347850ex Посмотреть сообщение
    пс. жду когда он снова начнет уходить в защиту, еще пару тройку дней погоняю и сниму его лечить перекос.
    Когда будет информация,тогда и поговорим на эту тему.,


  9. #38
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 600 Аватар для al347850ex
    Регистрация
    09.01.2015
    Город/село
    р.п. Глубокий
    Сообщений
    36
    Спасибо (Раздал)
    34
    Спасибо (Получил)
    4
    Автор

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от gena60 Посмотреть сообщение
    Когда будет информация,тогда и поговорим на эту тему.,
    Всем привет!, извиняюсь за долгое отсутствие. Снял я усилитель,в принципе косяк при вкл/выкл пропал, но усилитель при наваливании иногда все равно уходит уходит в защиту. Напомню, что во вторичке перекос +13,4в -15в, в плечах +46в -46в, замерил ОУ картина следующая:

    № U401 / U402 / U403 / U404 / U405
    1 0.02в / 0.00в / 0.02в / -0.03в / -0.03в
    2 0.00в / 0.00в / 0.02в / 0.00в / -0.03в
    3 0.00в / 0.00в / 0.02в / 0.00в / -0.03в
    4 -15.10 /-15.10 / -15.10 /-15.10 /-15.10
    5 0.00в / 0.00в / 0.02в / 0.02в / -0.03в
    6 0.00в / 0.00в / 0.02в / 0.02в / -0.03в
    7 0.07в / 0.00в / 0.02в / 0.02в / -0.03в
    8 13.45 / 13.45 / 13.45 / 13.45 / 13.45


  10. #39
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от al347850ex Посмотреть сообщение
    во вторичке перекос +13,4в -15в,
    Данное расхождение мало влияет на работу ОУ в этом вопросе.Похоже в питании есть проблемы.,


  11. #40
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 600 Аватар для al347850ex
    Регистрация
    09.01.2015
    Город/село
    р.п. Глубокий
    Сообщений
    36
    Спасибо (Раздал)
    34
    Спасибо (Получил)
    4
    Автор

    Re: Calcell BST-1000.1 уходит в защиту или что делать если усилитель чувст. к погоде?

    Цитата Сообщение от gena60 Посмотреть сообщение
    Данное расхождение мало влияет на работу ОУ в этом вопросе.Похоже в питании есть проблемы.,
    Сделал замер относительно 4-й ноги, на двух ОУ 1,2,3,6и7 +15в, еще на двух 3 и 5 нога 14,2в и 14,7в и на одном 3 и 5 нога 13,7в. На всех ОУ на 8 ноге 28.2в. Может все таки в ОУ дело?
