Фонит Один Канал Усилителя

СПАСИБО БОЛЬШОЕ.
Мне сегодня на работе сказали как их отличать,но я чет затупил увидев букву Е а не 3.
Теперь стало всё на свои места,огромное спасибо,за опыт,которым тут многие поделились. всем желаю легких ремонтов, хоть я и полез принципиально искать причину,но всё же советую обращаться к СПЕЦИАЛИСТАМ !

Сообщение от New2015

Мне сегодня на работе сказали как их отличать,но я чет затупил увидев букву Е а не 3

Здесь не о букве или цифре идёт речь.103 - это тоже 10кОм будет,только в точных номиналах уже четыре цифры будут,1003,поэтому третья цифра в маркировке будет добавлением к сопротивлению.Основное правило в определении по цифрам:первые две 10,третья в этом случае дополнение в точности,а четвёртая остаётся множителем(третья степень,т.е добавляется три нуля).По поиску в гугле не правильно иногда это говорят:

После прочтения съесть!

Если на обозначении SMD резистора вы встретили 4 цифры, то перед вами резистор с точностью 1%. В таких обозначениях первые 3 цифры — значение сопротивления, а 4 цифра — степень числа 10. Например число 1003 обозначает 100*103 Ом = 100000 Ом = 100 кОм

... главное не ошибиться в этом, при подборе резистора.,

Сообщение от Flatout

Измерить в соседнем канале или озвучить отношение концов резистора к концам операционника, или сопротивление с концов резистора на"общий" усилителя и "минус" питания.

Я знаю какое,но боюсь набуровить не то )) но лучше покажу а потом скажу.

Я надеюсь,показав плату и тыкнув пальчиком на то что мне надо,меня обрадуют и скажут,да конечно есть,вам сколько штук ?!

---------- Сообщение добавлено 19.03.2016 в 07:26 ----------

Сообщение от Lexx69

в моноблоке 1.350 этой серии сдохла диодная сборка... Полазил по Митино нет таких... придется искать и заказывать... зачем поставили нестандартную, поди пойми...

Главное причина поломки ясна,а там немного терпения и все будет замечательно!

Сообщение от Flatout

Просто интересно, что же это за резистор, функционально.

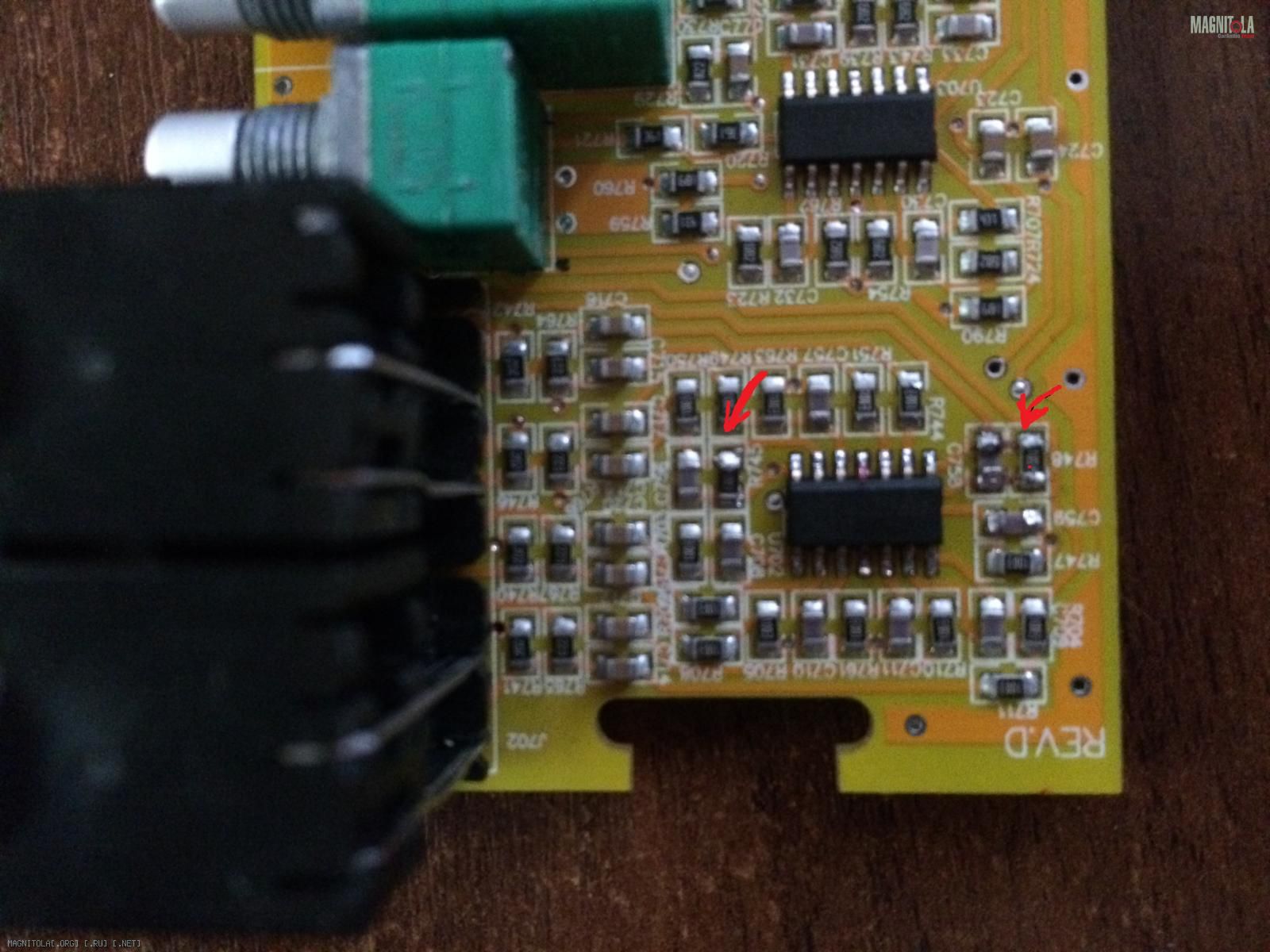

прибор измерения стоит на 200к,в нормальных каналах показывает 999 а в косячном 1015-1025,после перепайки поднялось до 1035,мне сказали от перегрева пошла деградация. на фото показаны какие я менял местами.

Сообщение от New2015

прибор измерения стоит на 200к,в нормальных каналах показывает 999 а в косячном 1015-1025,после перепайки поднялось до 1035,мне сказали от перегрева пошла деградация.

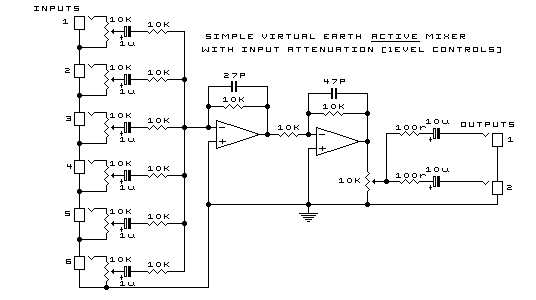

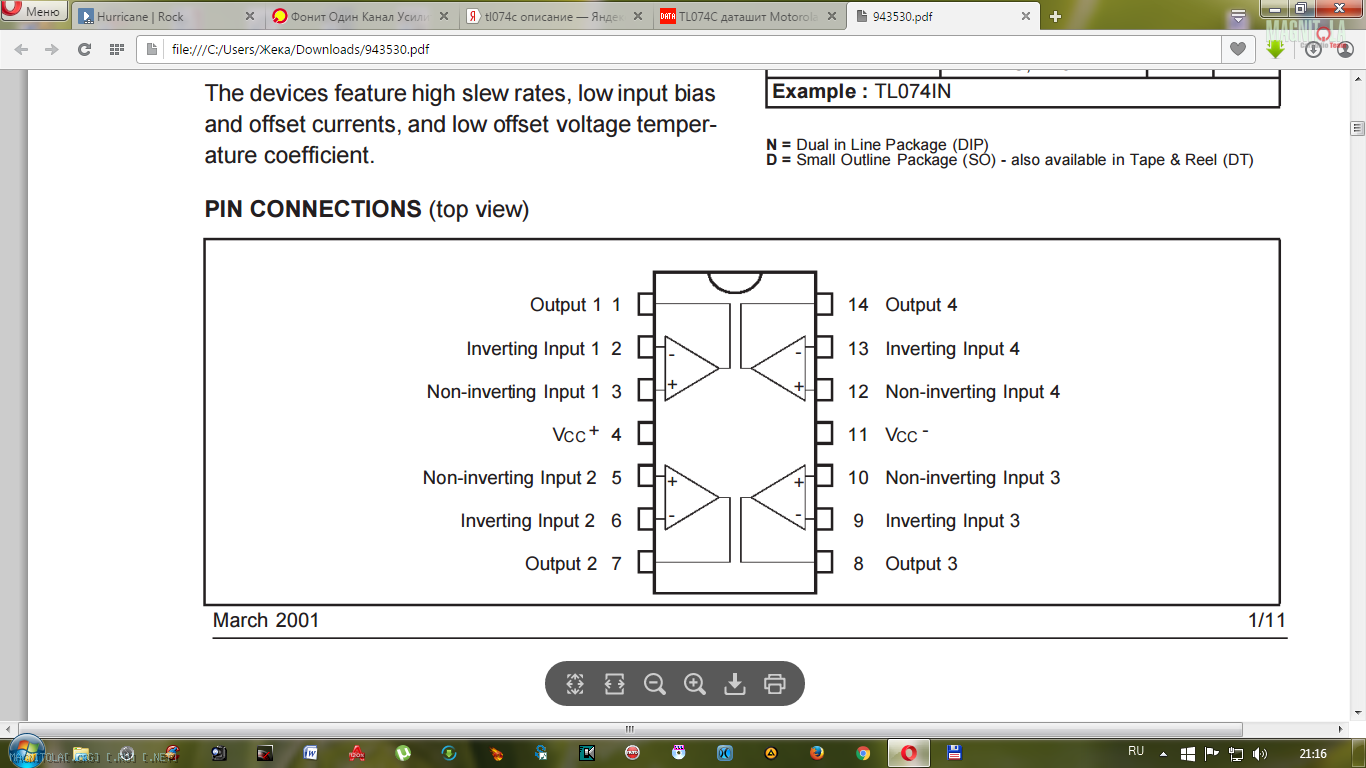

Этот резистор служит обратной связью и задаёт коэффициент усиления ОУ.Сегодня принесли точно такой-же усилитель в ремонт.Указанные красные стрелки на резистор (параллельно конденсатор),соединяются 1 и 2,6 и 7 ножки мс TL 074.Схема этого каскада реализована примерно так(на номиналы смотреть в схеме не нужно,сам смысл включения ОУ достаточно понять):

По логике, небольшие отклонения от номинала резистора на фон не могут влиять особо,похоже не в этой части нужно искать причину,ежели сам ОУ исправен(может только конденсатор на это влияет).,
