Фонит Один Канал Усилителя

Последний вариант. Измерить постоянное напряжение на центральных и земляных контактах RCA. Есть ли отличия?
Измерить постоянное напряжение на выходах операционников аналогично.

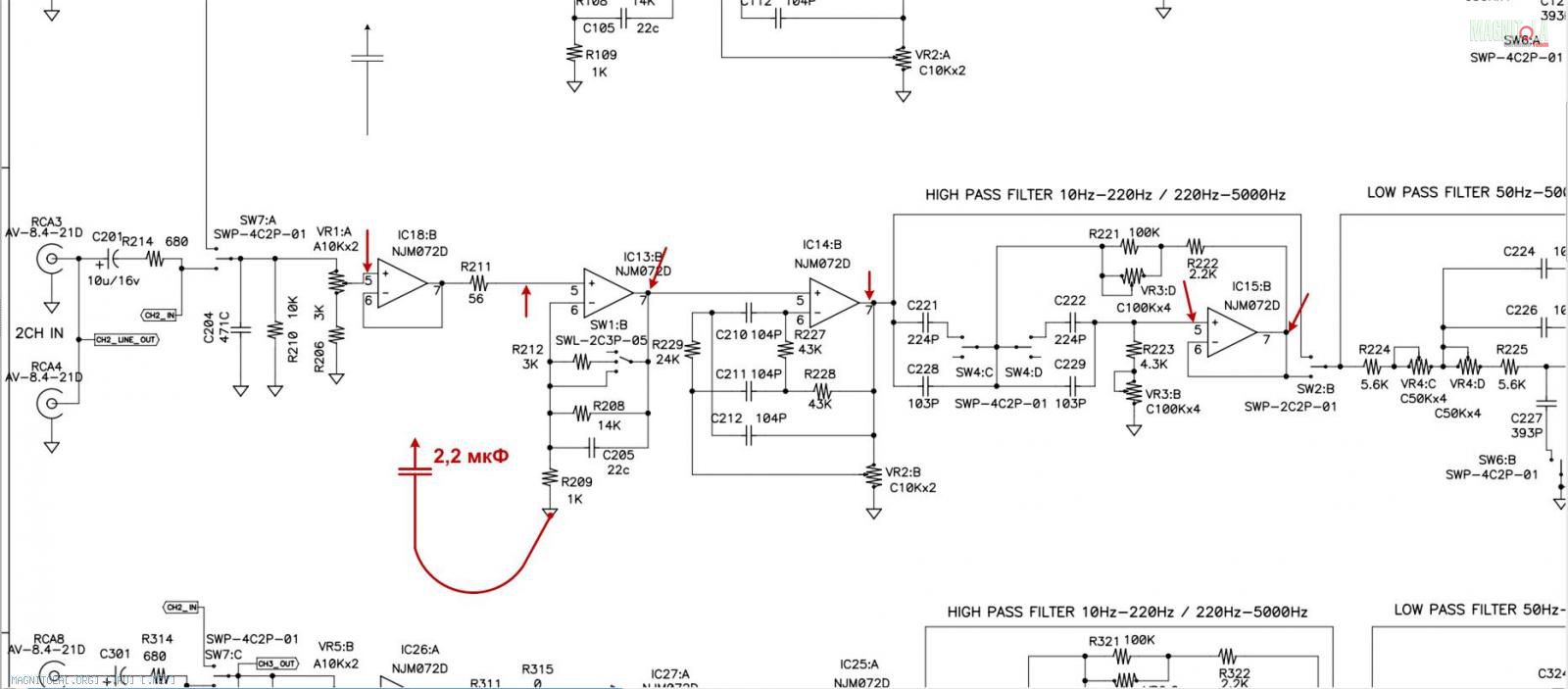

Стоп! ОУ используются в не инвертирующем и в инвертирующем включении:



Соответственно "вход" усилителя на ОУ и "вход обратной связи" усилителя на ОУ меняются местами.
А если Вы будете шунтировать емкостью на землю "вход обратной связи" ничего хорошего не получится.
Я даже не пробовал никогда. Смотрите внимательней по схеме усилителя, а не по даташиту.

И еще дополнение к моему предыдущему посту: посмотрите напряжения питания и выхода ОУ.
Плюс с минусом должны быть одинаковы, а на выходе строго "0". Если данный баланс нарушен ОУ может стать чувствительным к синфазным помехам по питанию.

P.S. Блин, напутал. На нижней картинке "плюс" и "минус" надо поменять местами. Так получаются разные "ноги" в качестве "входа".

Сообщение от New2015

Мужики забыл сказать что этот визг уменьшается если Гейн усилителя уменьшить.а громкость Гу не влияет.

---------- Сообщение добавлено 18.03.2016 в 11:30 ----------

Нету схемы ((( а в компании Kicx естественно сказали мы не даём.

походу залечишь ты бедолагу вусмерть

Сообщение от New2015

Главное что по закону такое лечение пациента ,не преследуется )

это да

Сообщение от gena60

Поэтому и приходится её изучать,у них вообще QS серия является самой замороченной,сам многое не понимаю в чём.
Были же RTS,KAP,AR серии,но с ними всегда всё стандартно решалось.Это уже дело времени,разберётесь - надеюсь.,

Мужики спасибо от души, вроде бы решил проблему,завтра куплю резистор 100E и надеюсь всё будет круто.

---------- Сообщение добавлено 18.03.2016 в 21:52 ----------

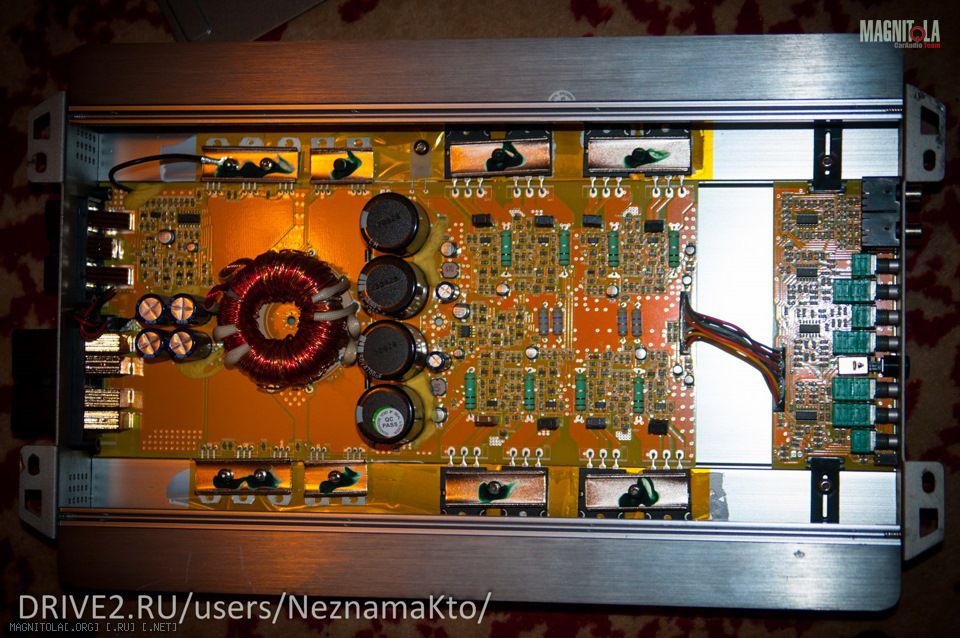

верней наверно резистор 1003,после КЗ на дверь,походу он и поплыл. заметил когда на снятой плате просто начал щупами проверять сопротивление на выходы ОУ -1 а на остальных 3-х Оу показывало идеально одинаковые показания. (около Rca выходов ) ( 9 - input и соответственно 8 - output ножки Оу ) на всех канал показывало 999 сопротивление а на косячном 1015-1025 прыгало,поменял местами думаю вдруг оно,и оп чудо фон ушел на правый канал. теперь купить вставить и возможно радоваться )

---------- Сообщение добавлено 18.03.2016 в 21:59 ----------

Скажите пожалуйста как правильно его обозвать в Яндекс поиске ? найти не могу,верней не знаю как такой формы называется. случаем ето не SMD ? что то нашел похожее

Сообщение от New2015

наверно резистор 1003

‎Идентификация этого резистора:термостабильный,первые три цифры говорят о его номинале,а четвёртая о множителе.В итоге получается: 100кОм.,
