Усилитель ADDZEST A2800

УважаемыйDitop, значит когда вы прочитали

Цитата:

---

Сообщение от Ditop

К сожалению ситуация точно такая же, т.е. клемма питания МИНУС звонится на короткое с вторичной массой, т.е. массой на RCA и соответствующими выходами на разъёме для подключения акустики, ЧЕГО ПРИ ТОЙ ОРГАНИЗАЦИИ ВХОДНЫХ КАСКАДОВ, КОТОРАЯ ПРИМЕНЕНА В ДАННОМ ДЕВАЙСЕ БЫТЬ НЕ ДОЛЖНО КАТЕГОРИЧЕСКИ.

---

от FFZ -это истина,а когда я вам пишу тоже самое -Сергей0213, Я прошу Вас просто читать в этой ветке. Удачи в ремонте.

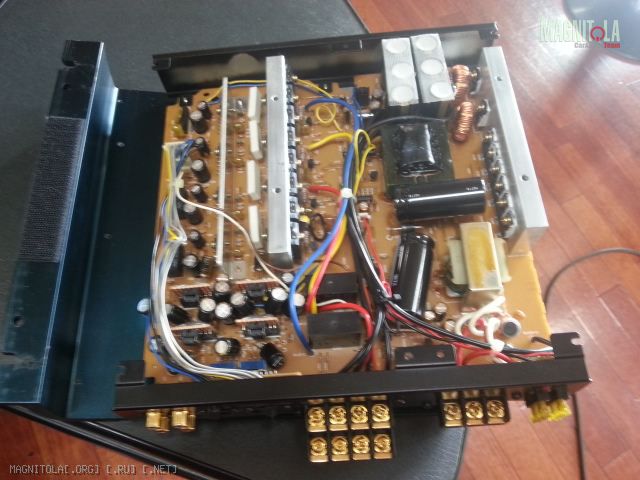

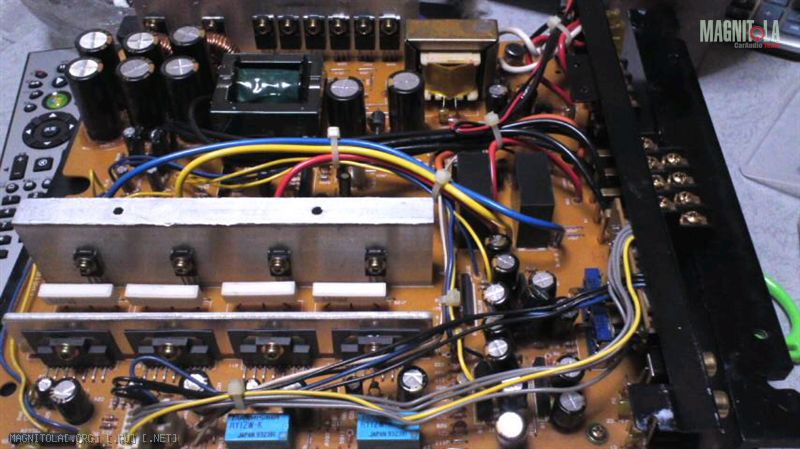

Вложение 1055928Вложение 1055930

Чуть позже будут правильные фото с подробностями.

По компоновке и схемотехнике очень похож на фуджик М3000а...

---------- Сообщение добавлено 12.09.2016 в 20:38 ----------

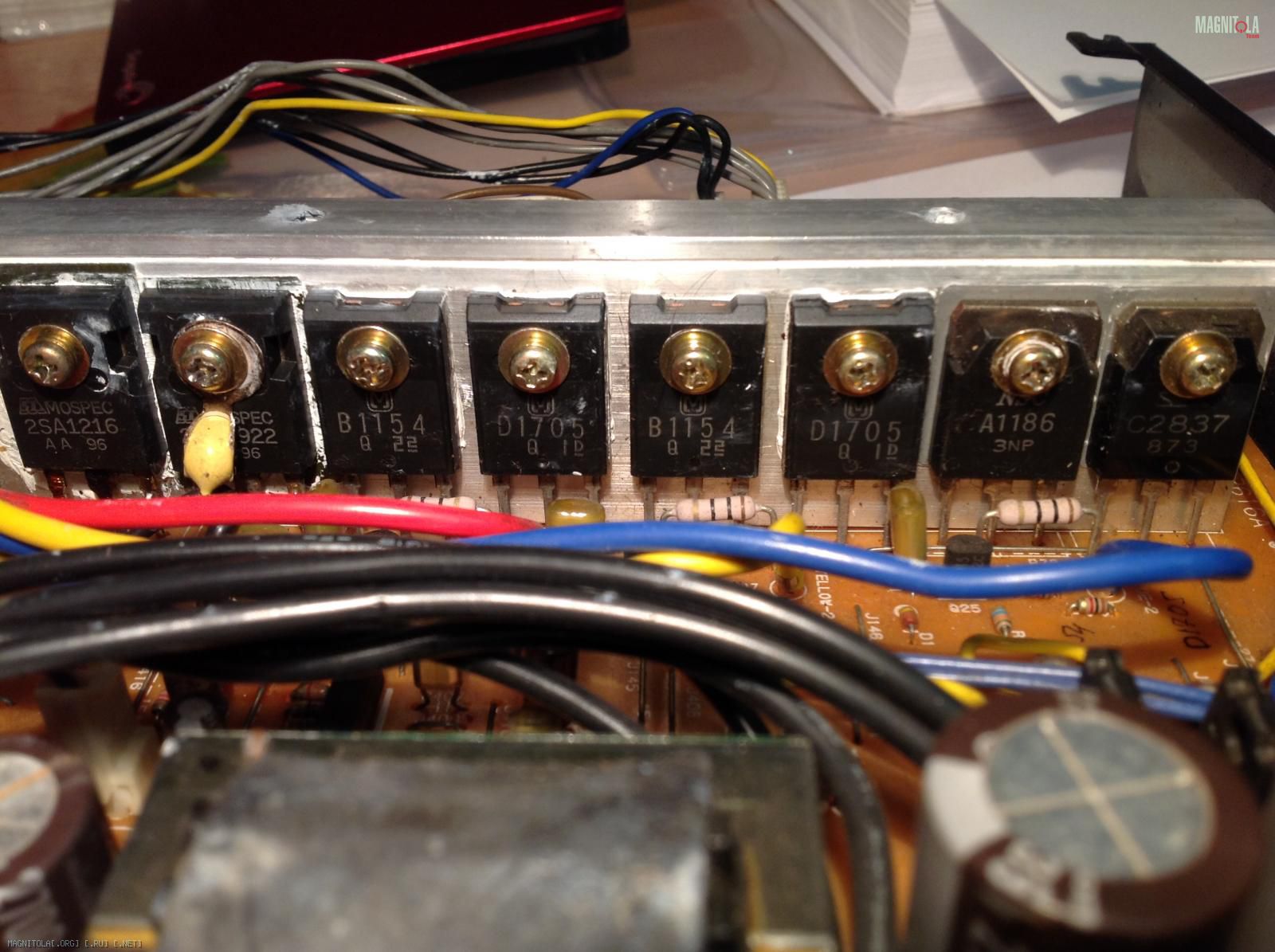

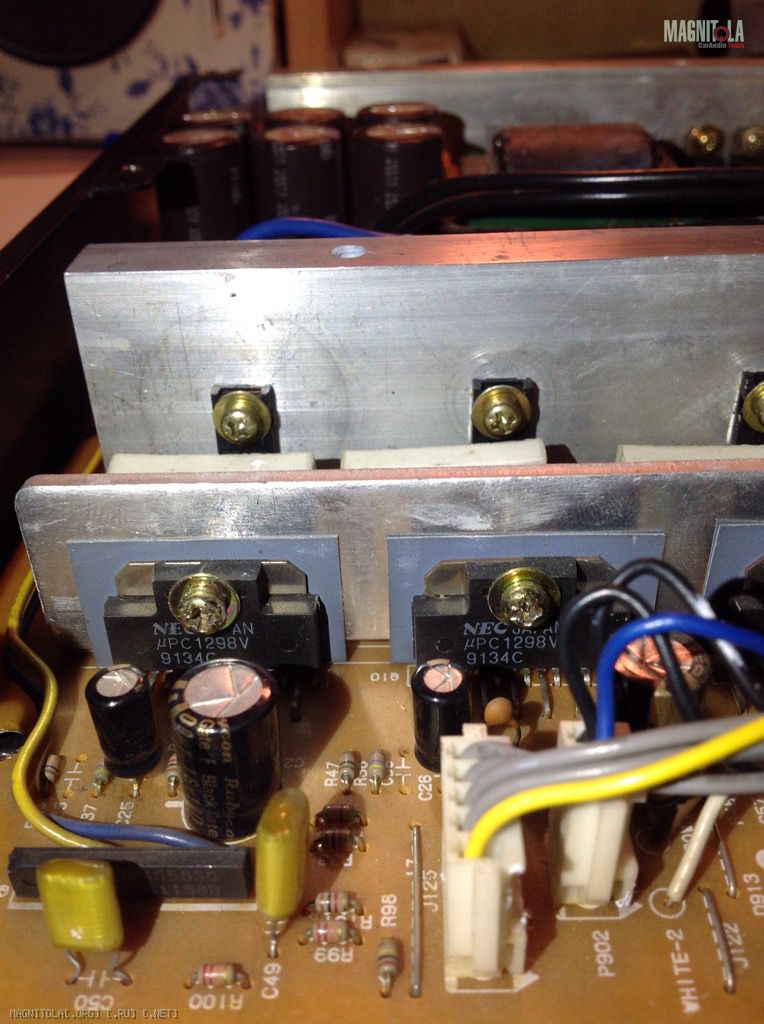

Интересно, какие у клариона транзисторы на выходе?

Цитата:

---

Сообщение от Ditop

Чуть позже будут правильные фото с подробностями.

---

Жду этого.,

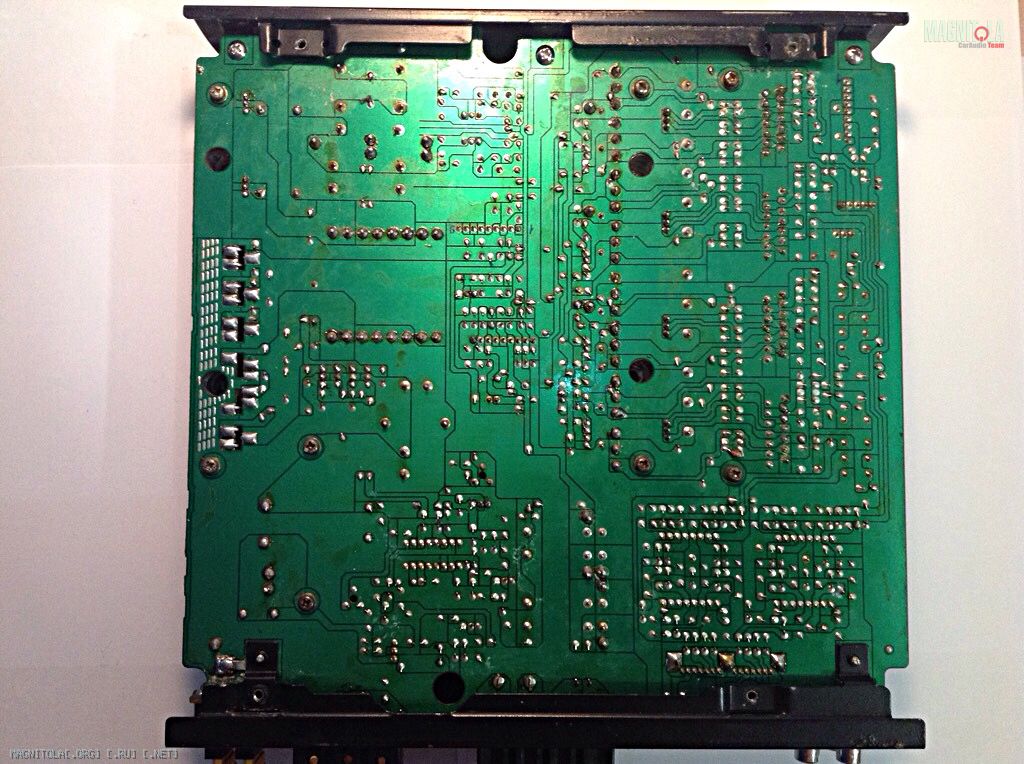

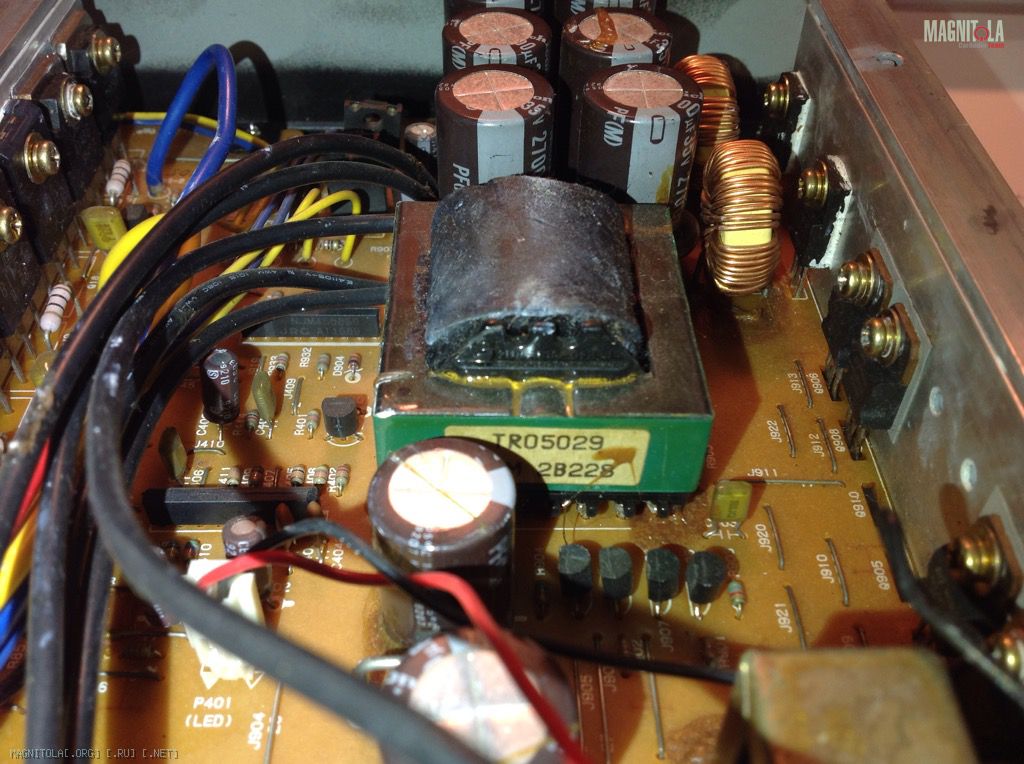

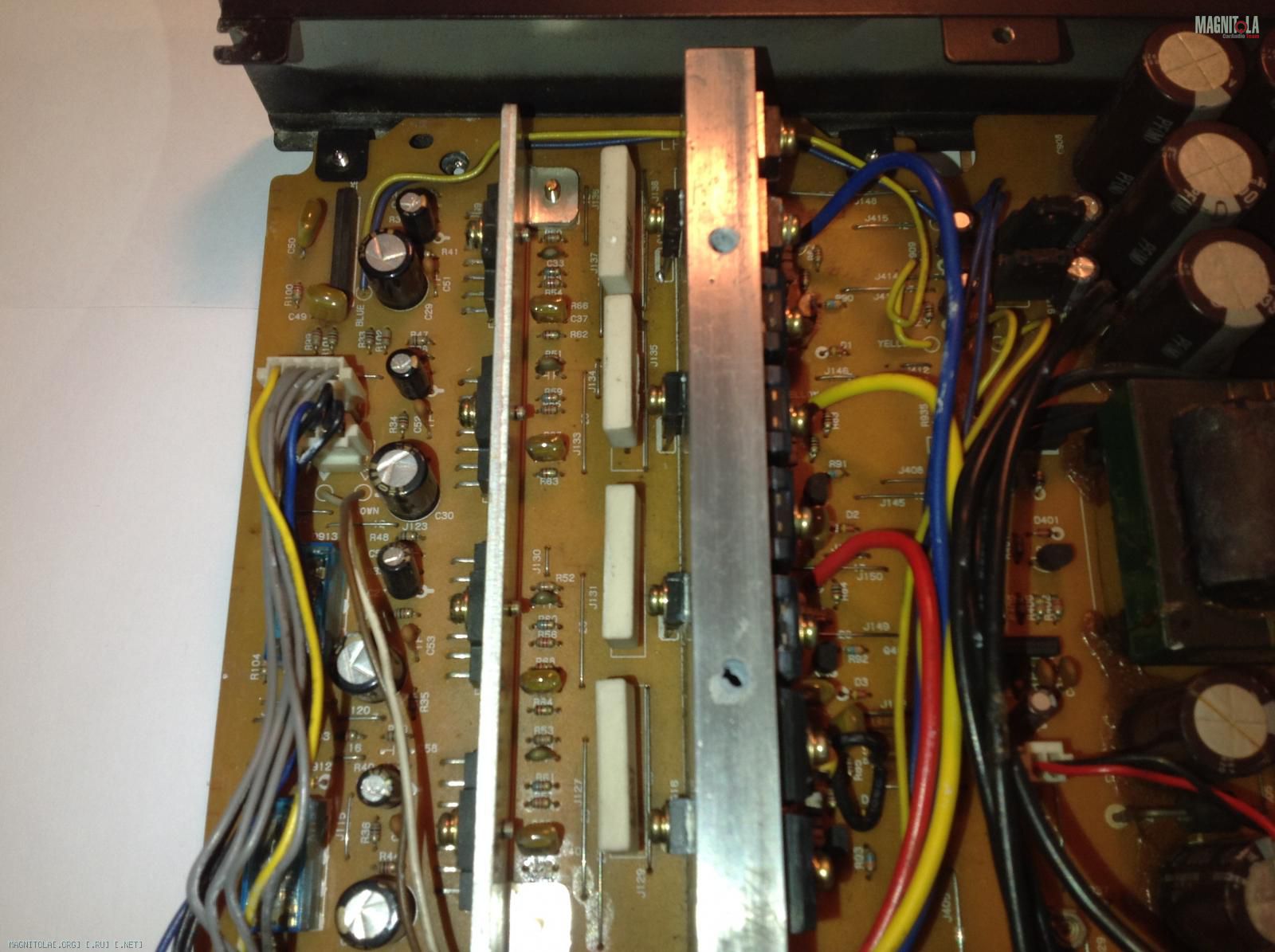

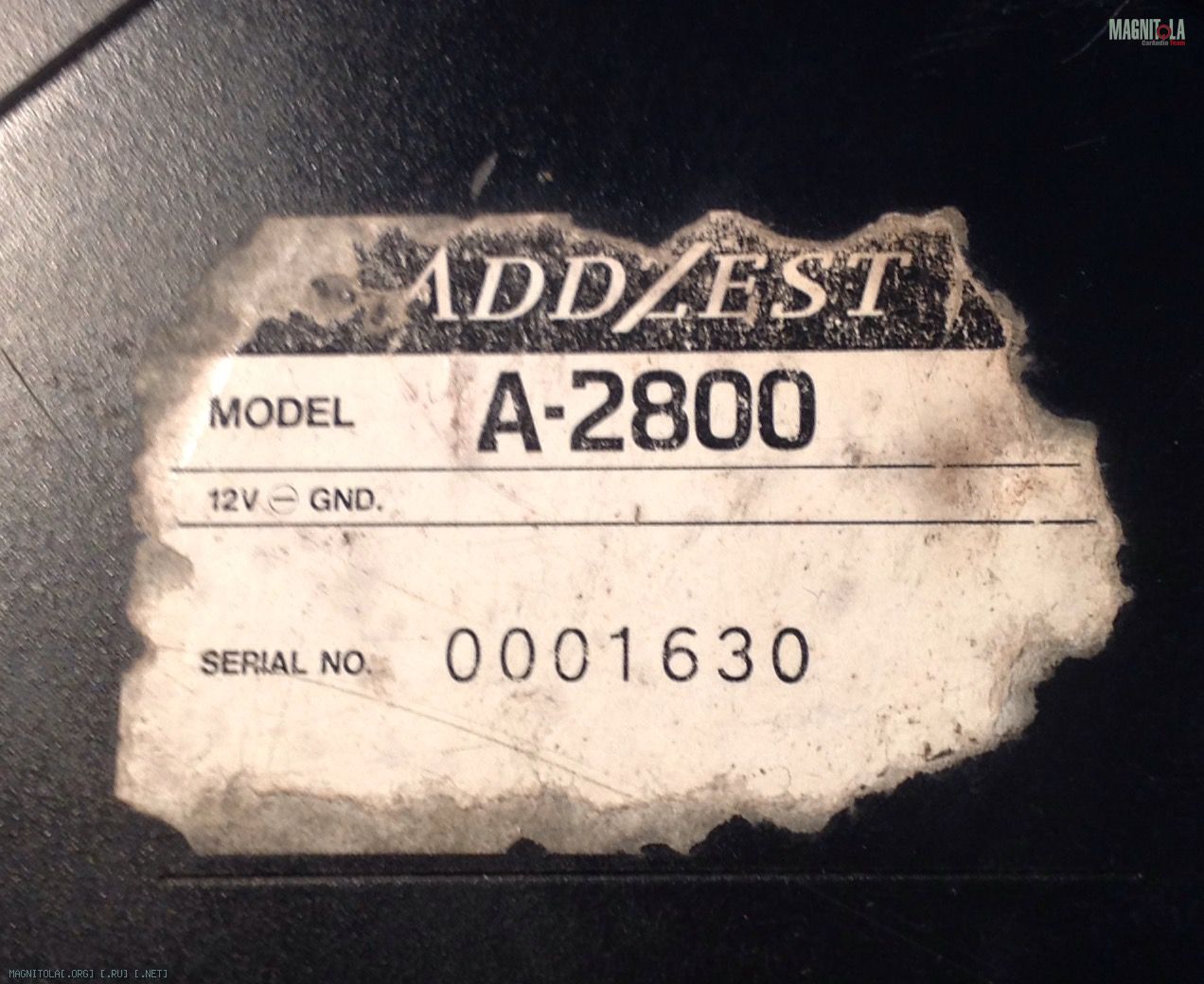

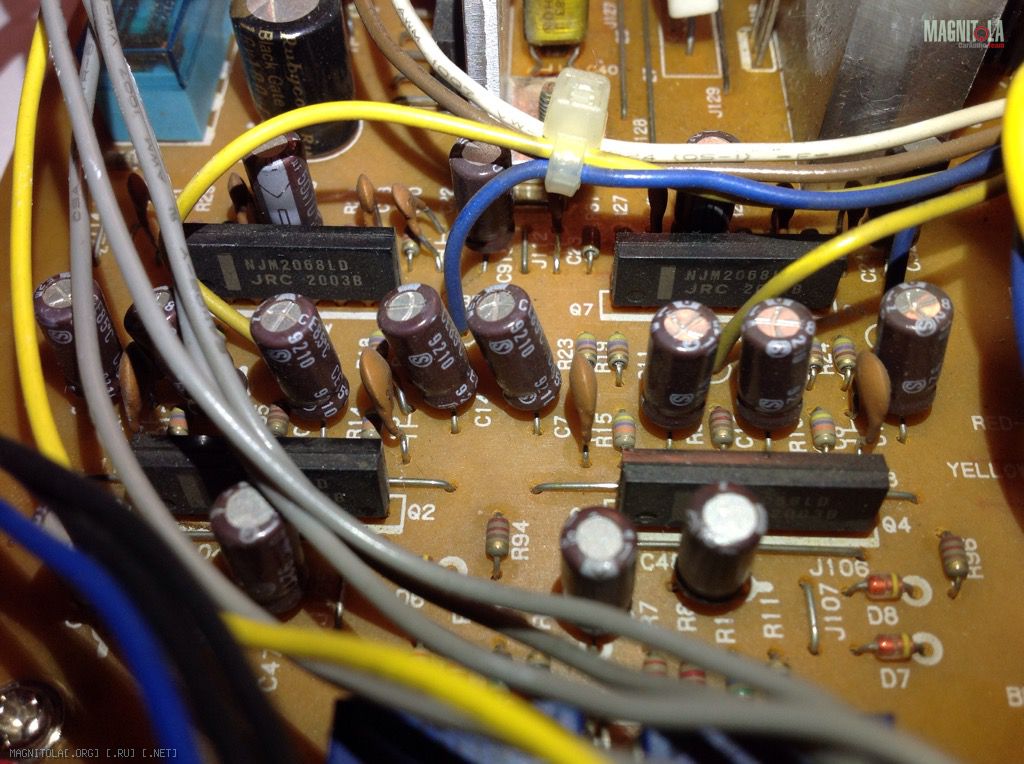

Вложение 1056160
Вложение 1056162Вложение 1056164

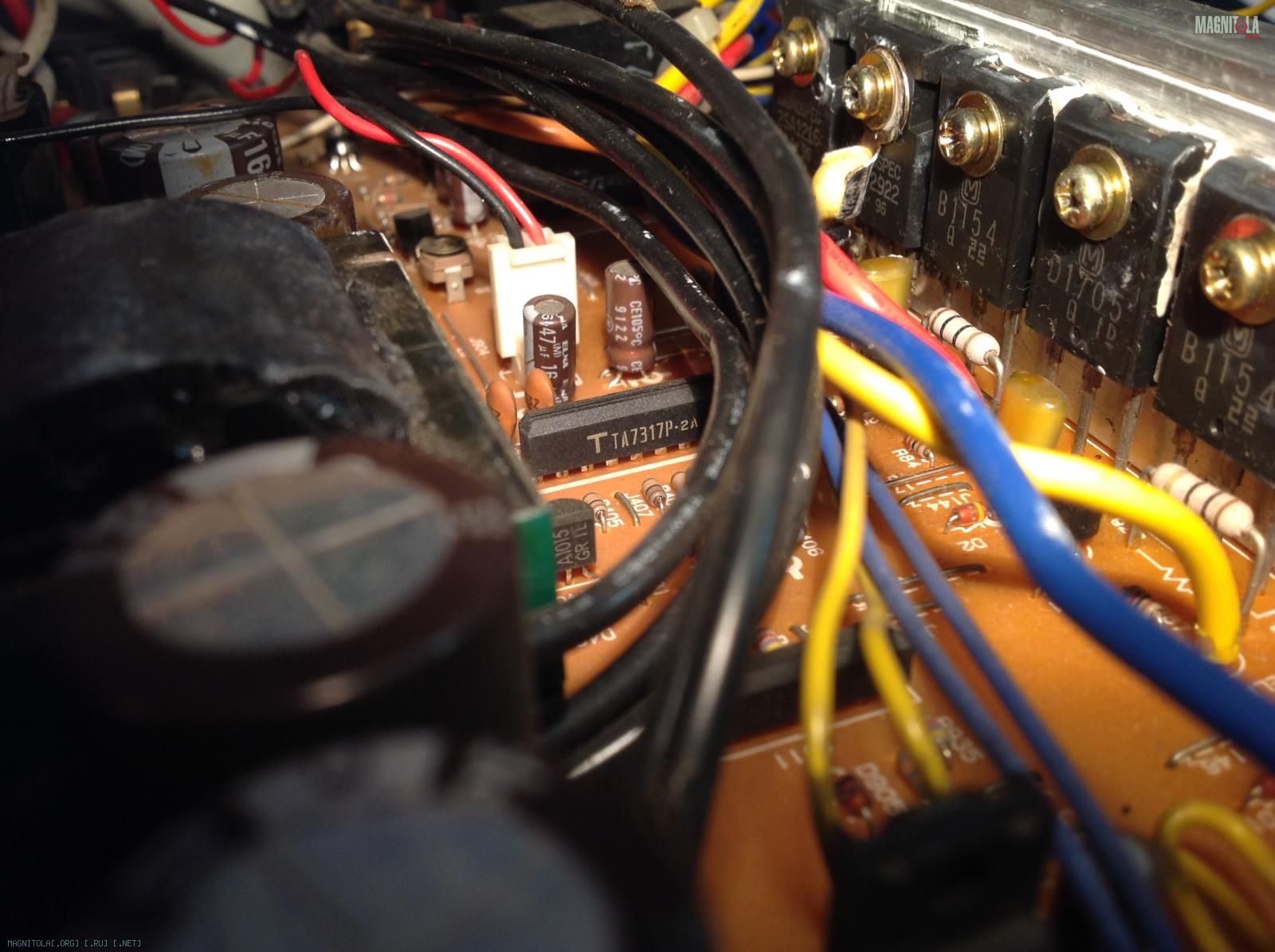

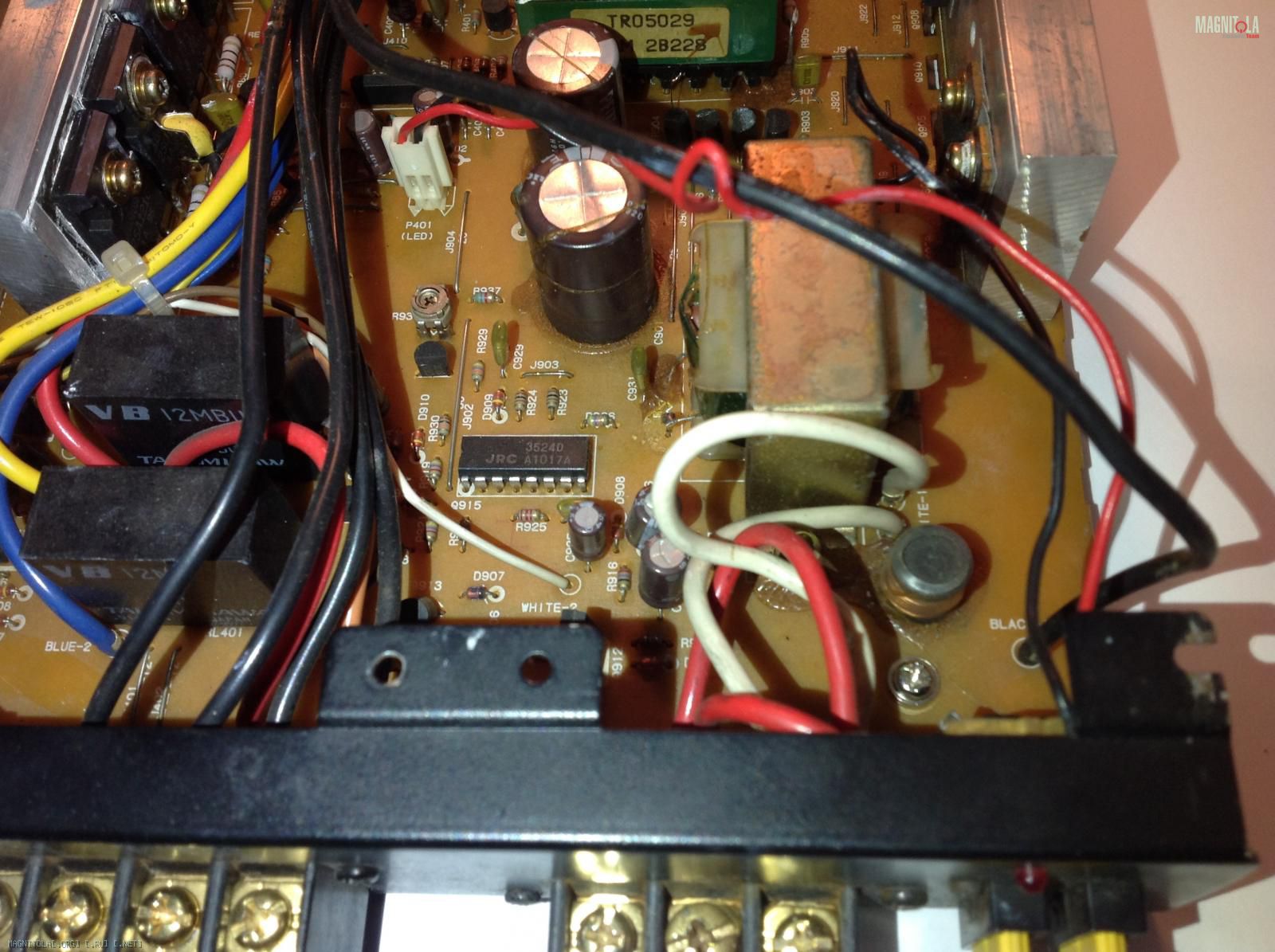

Вложение 1056166Вложение 1056168Вложение 1056172Вложение 1056188Вложение 1056190

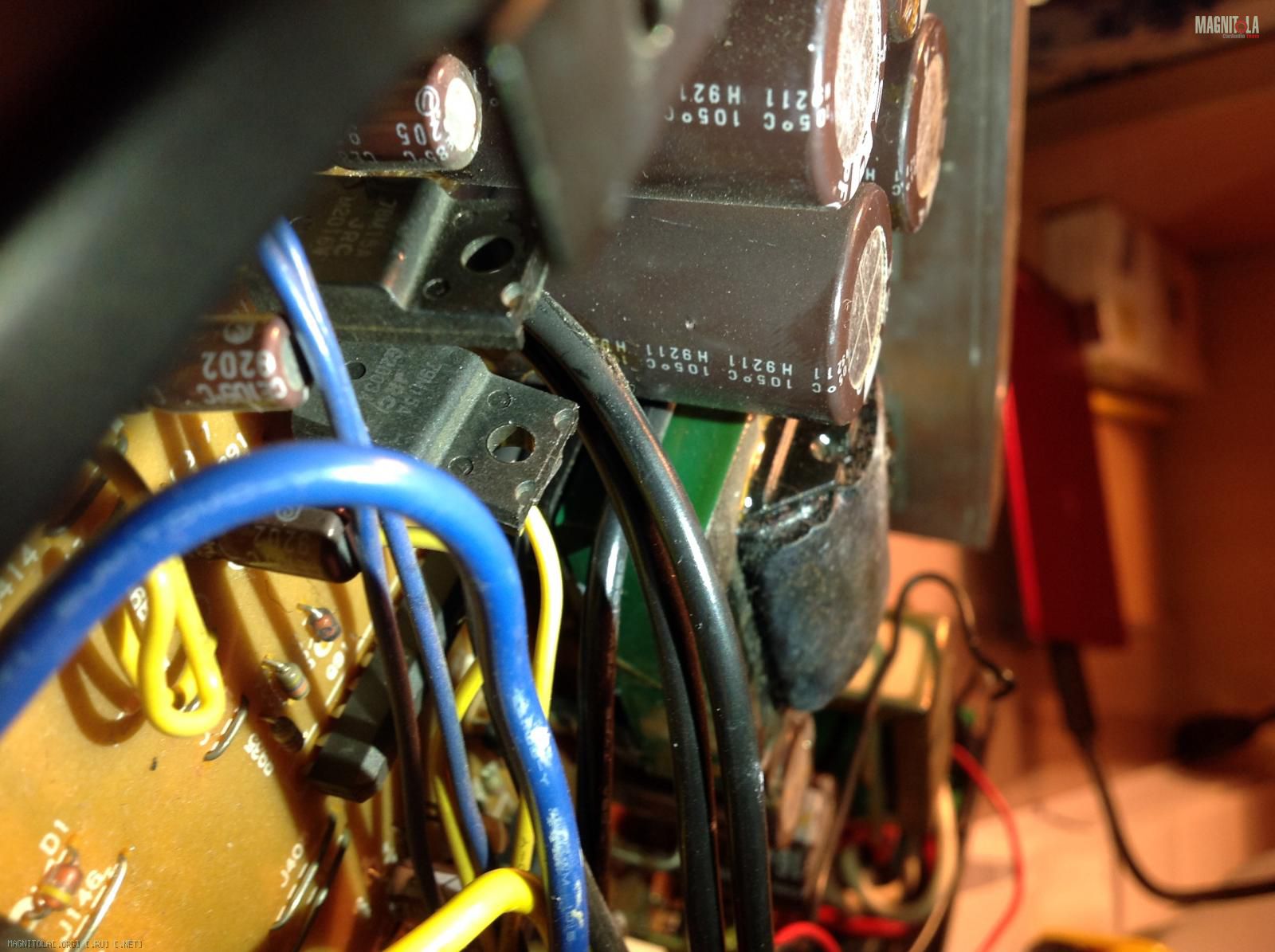

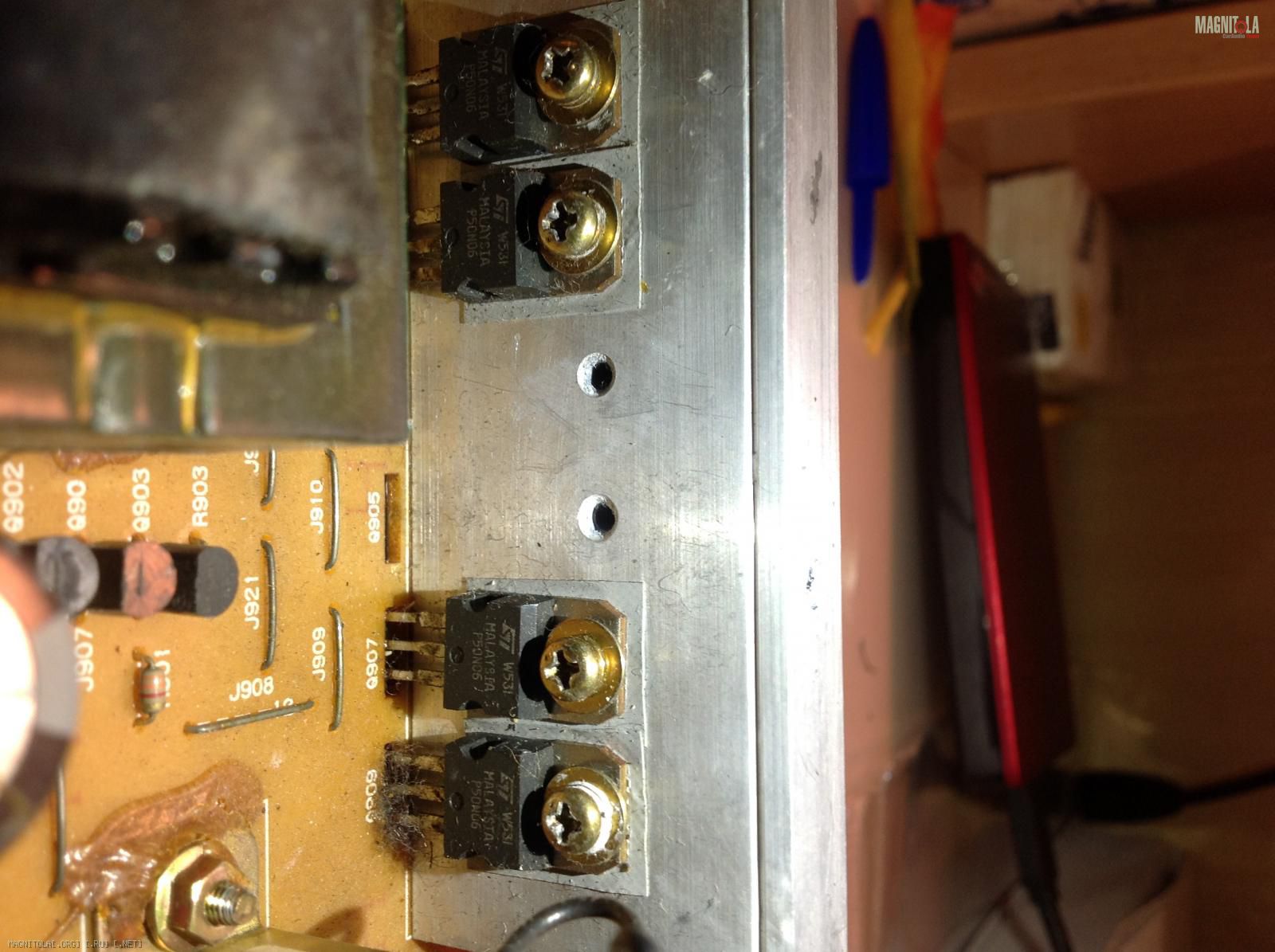

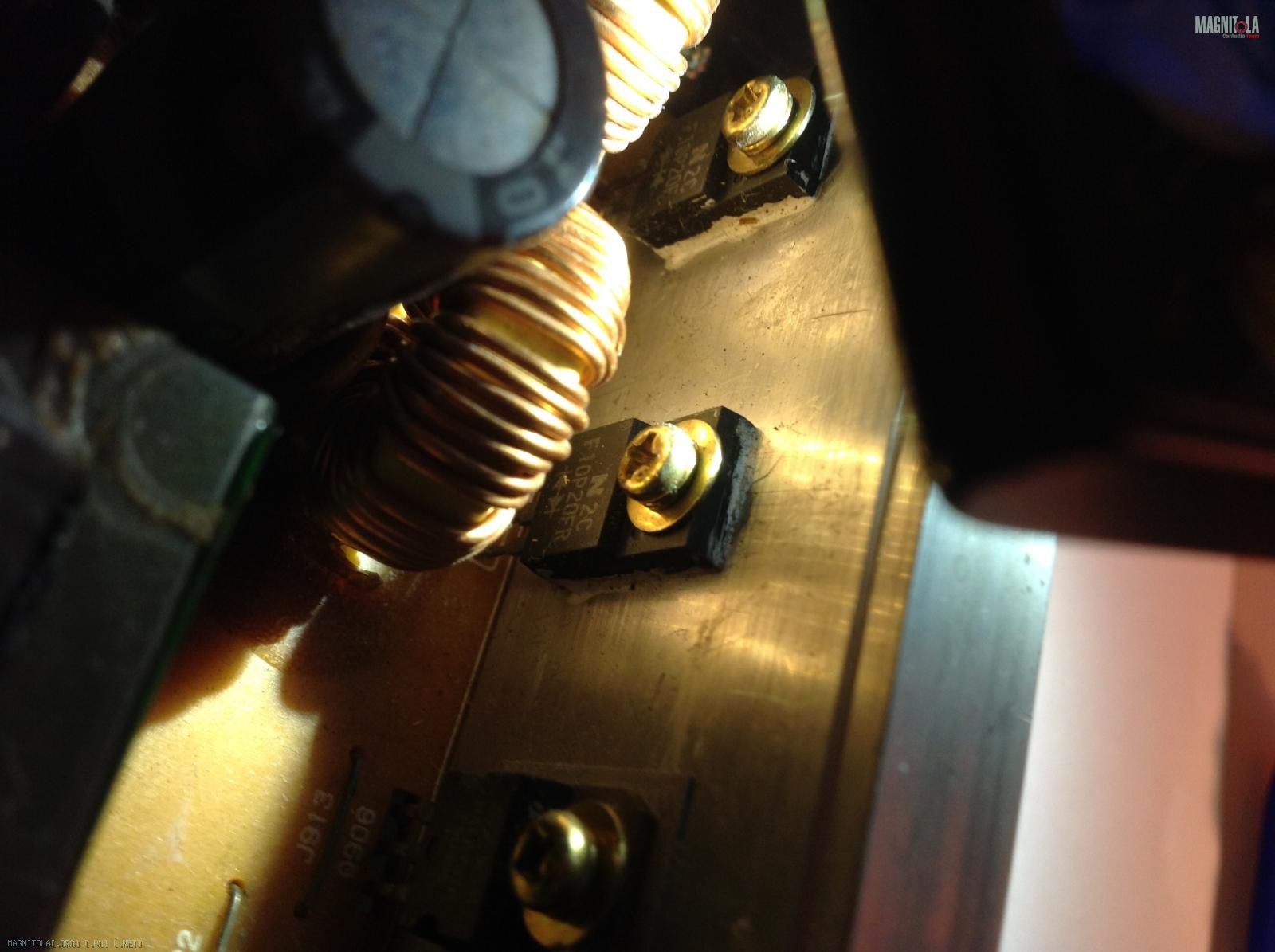

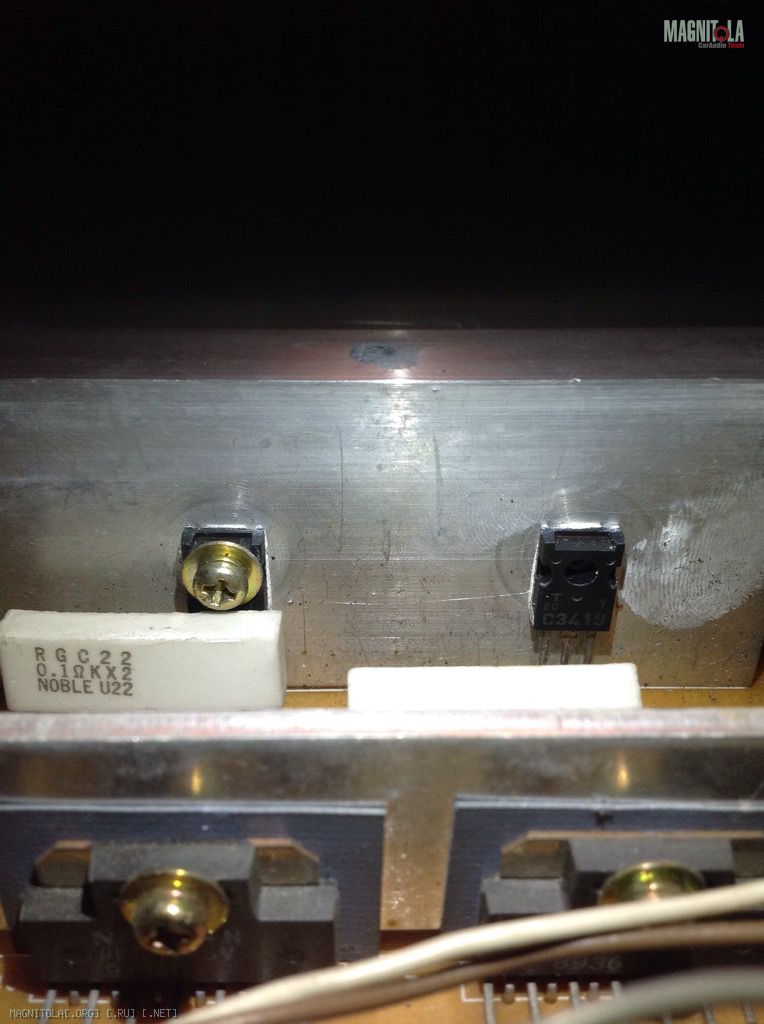

Вложение 1056174Вложение 1056176Вложение 1056178Вложение 1056180Вложение 1056182Вложение 1056228

Вложение 1056184Вложение 1056186

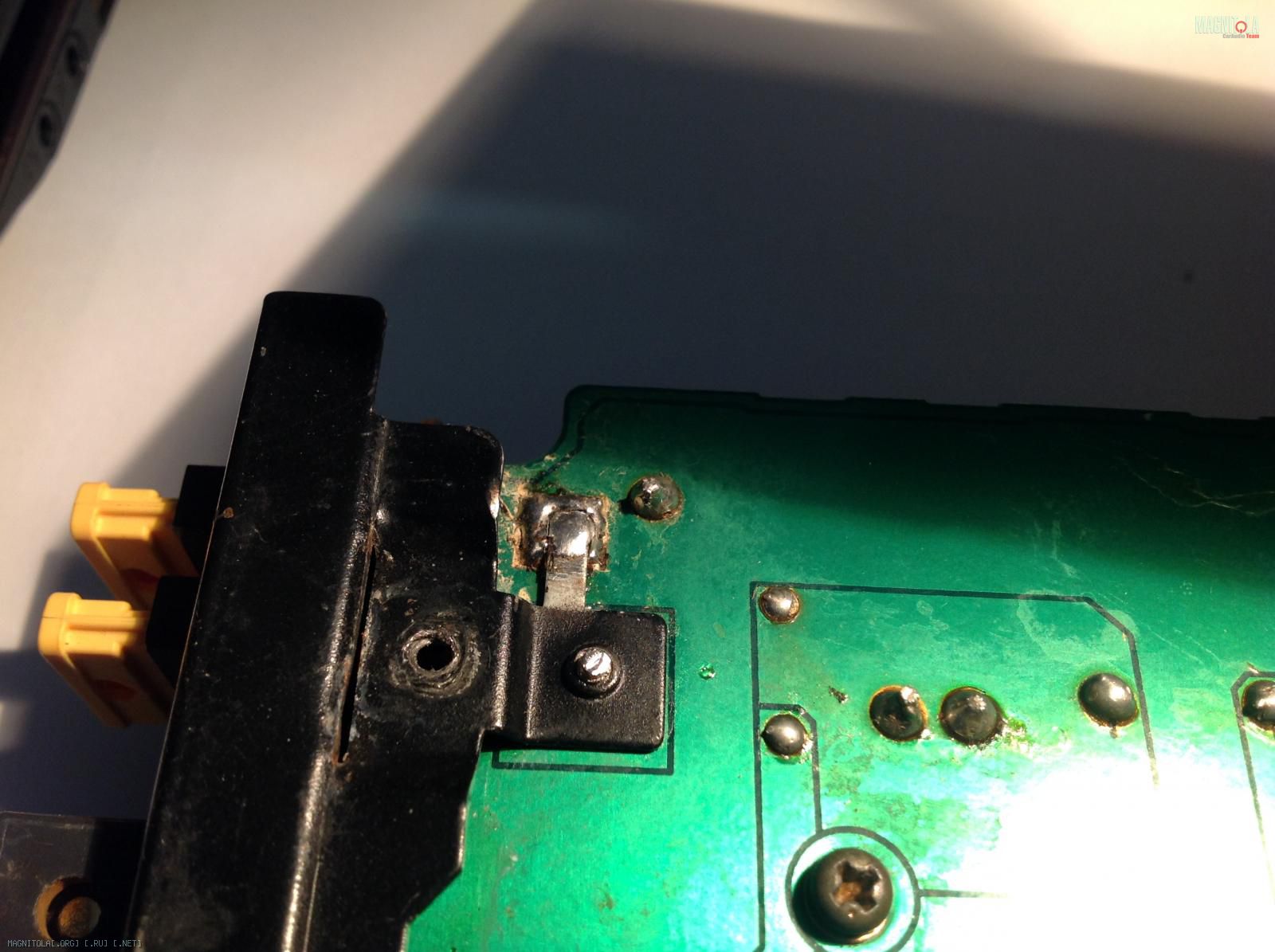

Разобрав побольше усилитель понял почему у меня в обсуждаемых местах "минус"

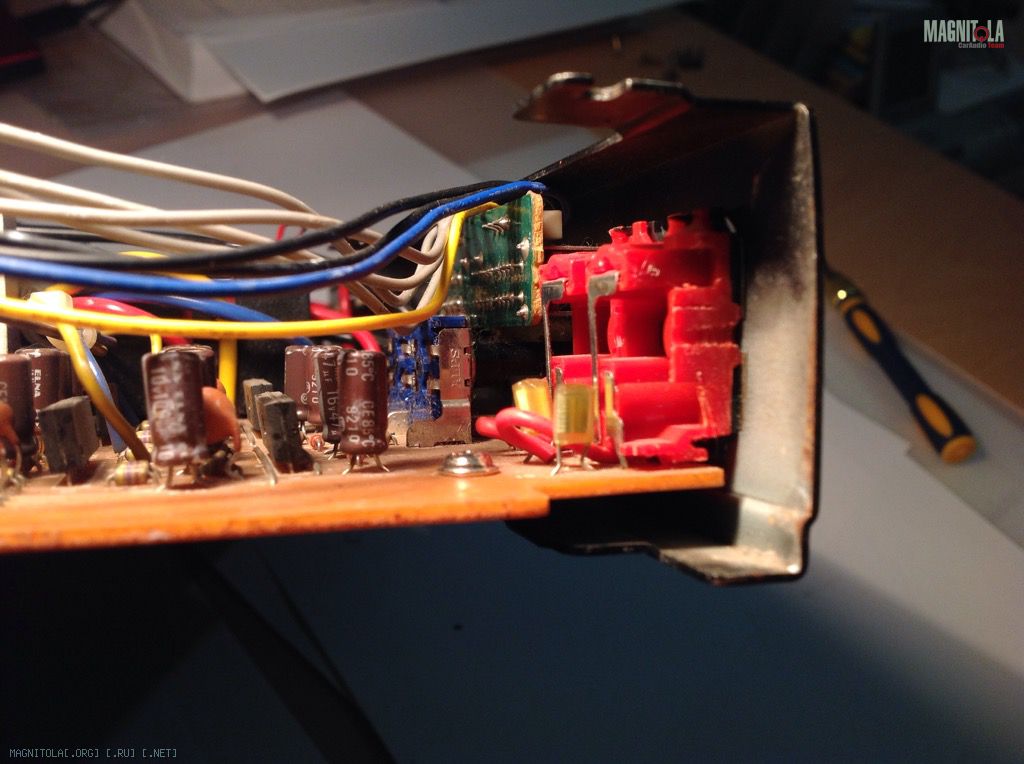

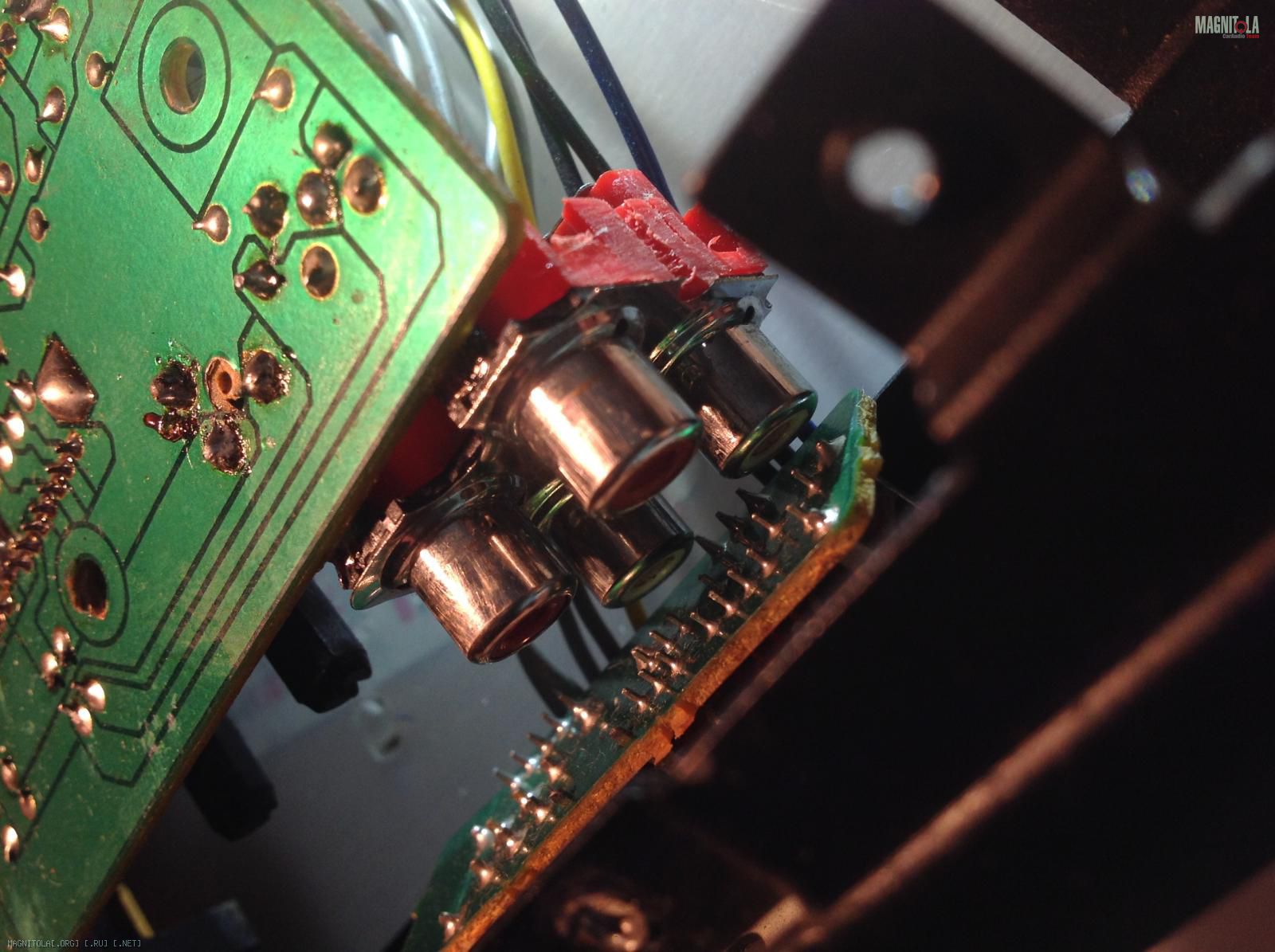

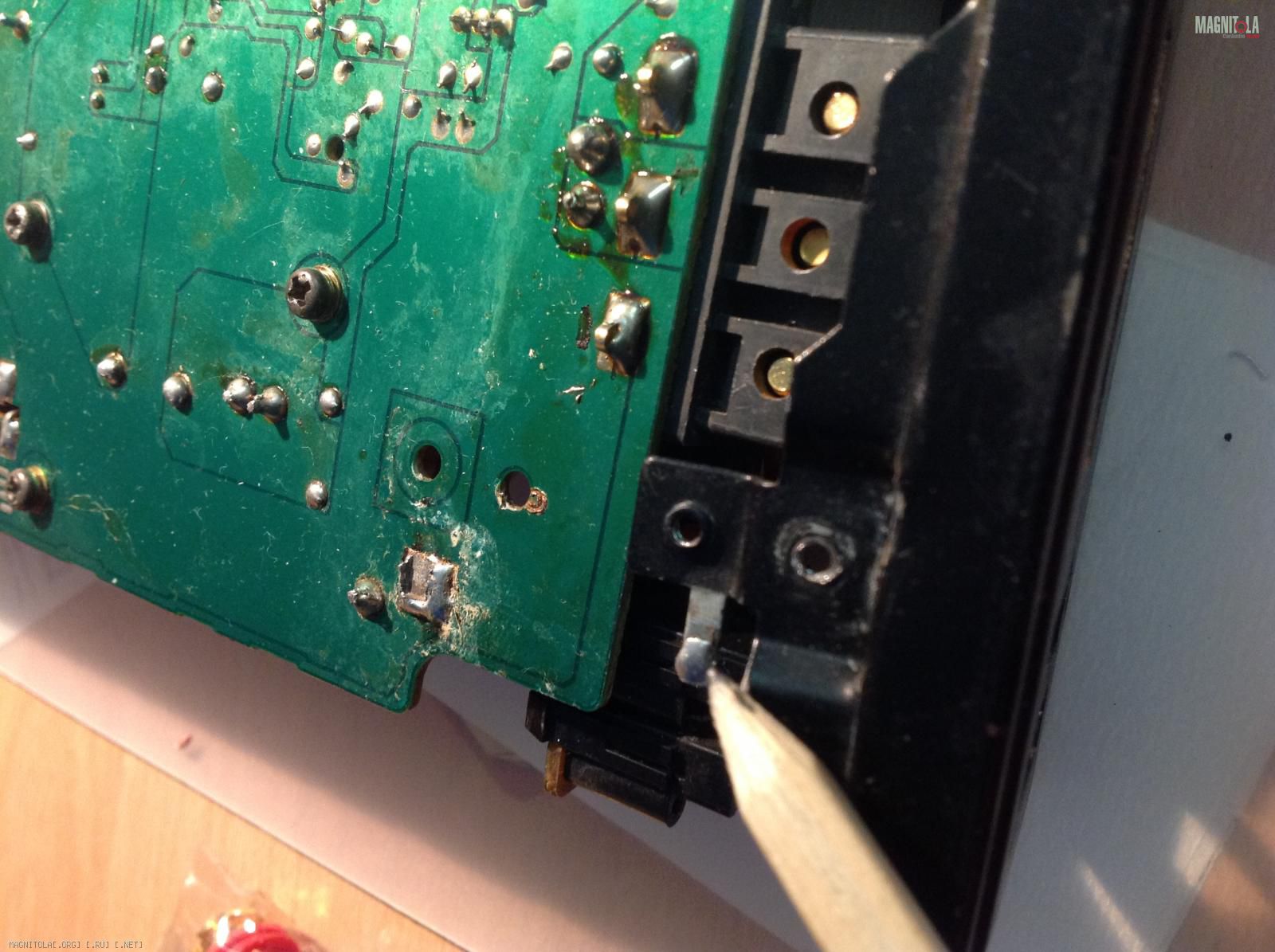

Минус с колодки соединяется с лицевой боковиной далее по железке напрямик с корпусом RCA-шек
Вложение 1057360Вложение 1057362


Похоже блок RCA-шек не оригинальный, может диэлектрик мастеру необходимо было проложить?

на выходах к динамикам минус приходит от минусовой колодки напрямую по проводу.

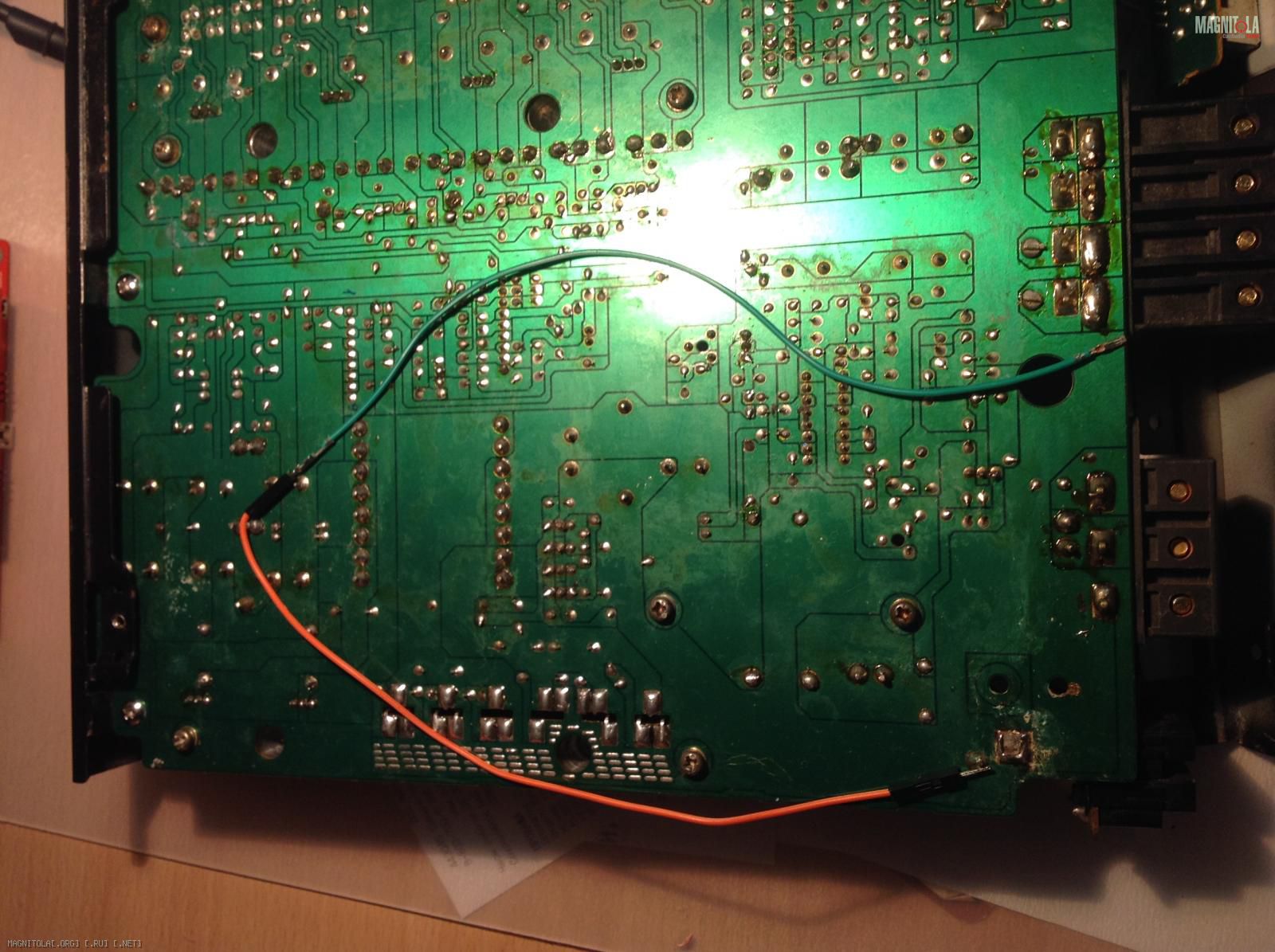

С обратной стороны схема так, как показал проводником
Вложение 1057364

Цитата:

---

Сообщение от Ditop

Минус на выходах к динамикам приходит тоже по проводу напрямую.
С обратной стороны схема так, как показал проводником
Вложение 1057364

---

А что за сопля в виде провода делает на плате?!.,

gena60, для наглядности указал как с обратной стороны происходит связь
