В основном РСА должны быть с изолированной массой,на втором фото явно не родные установлены.Должны быть такие:Цитата:
Сообщение от Ditop
http://magnitola.org/voprosy-ot-novi...silitelya.html
В этой теме говорил про это,есть фото тех РСА,которые нужно найти.,

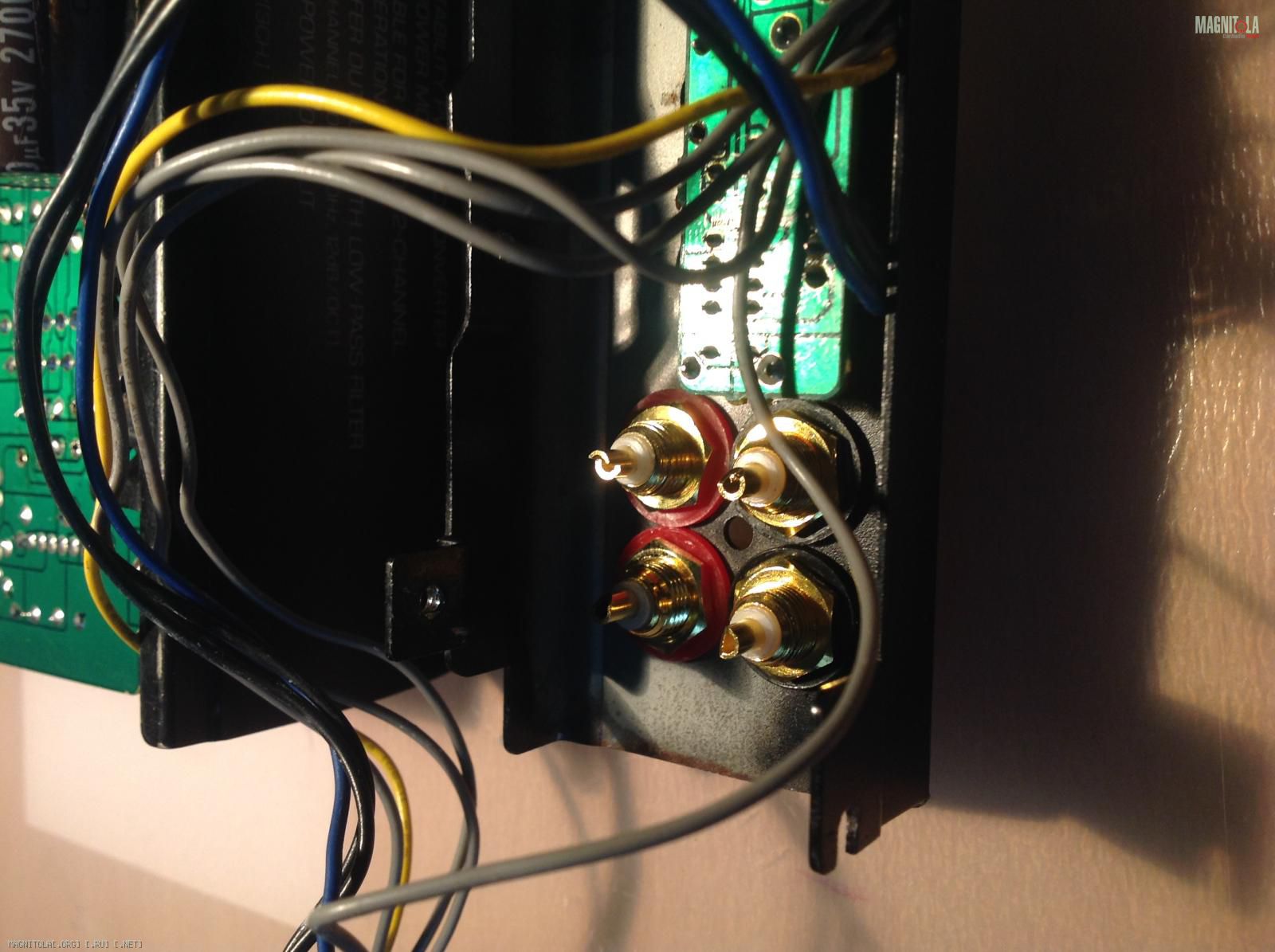

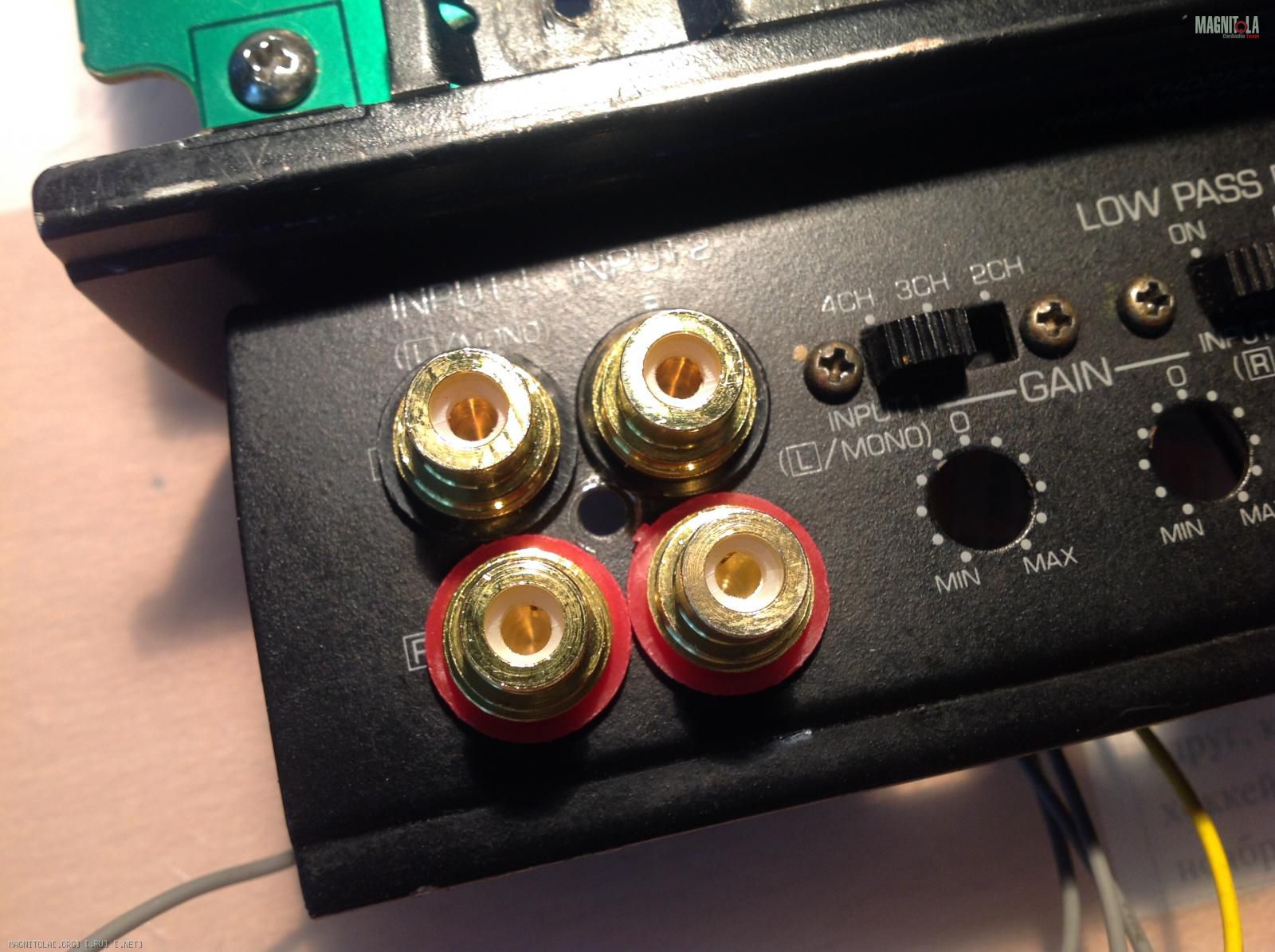

Прикупил вот такие RCA (не магнитятся)
Вложение 1059710Вложение 1059720

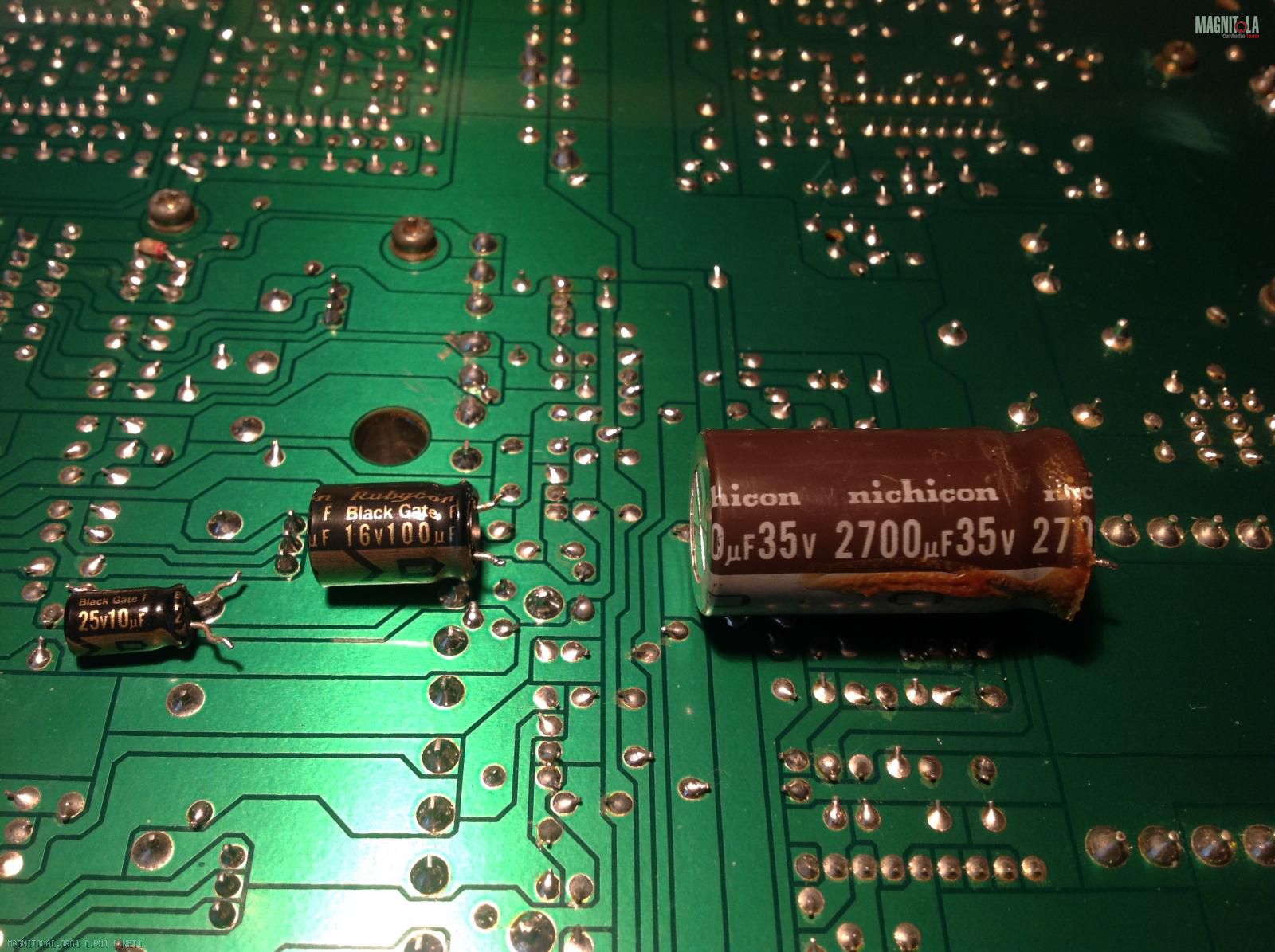

Отмыл плату, замерил выборочно емкости
Вложение 1059718

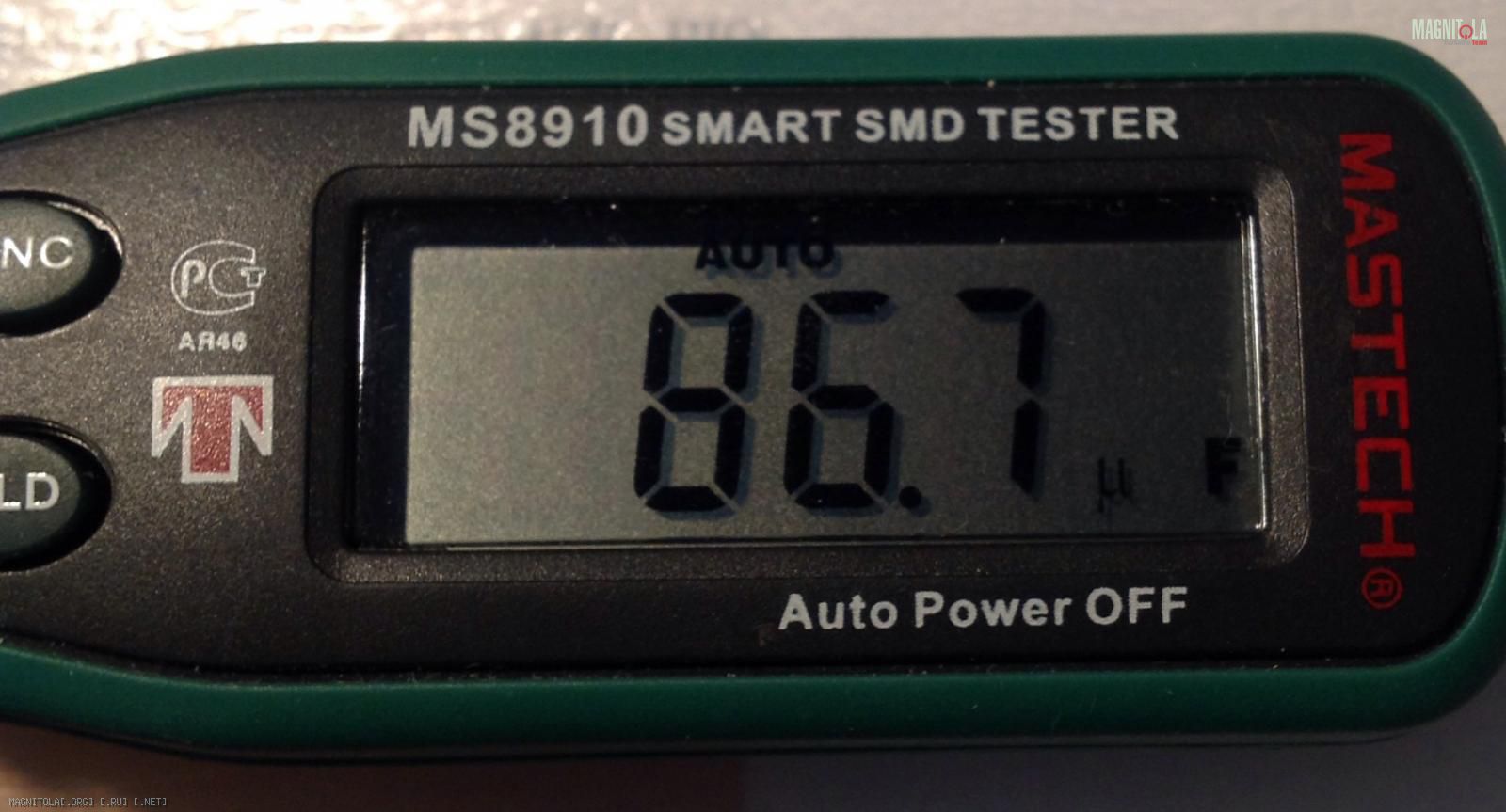

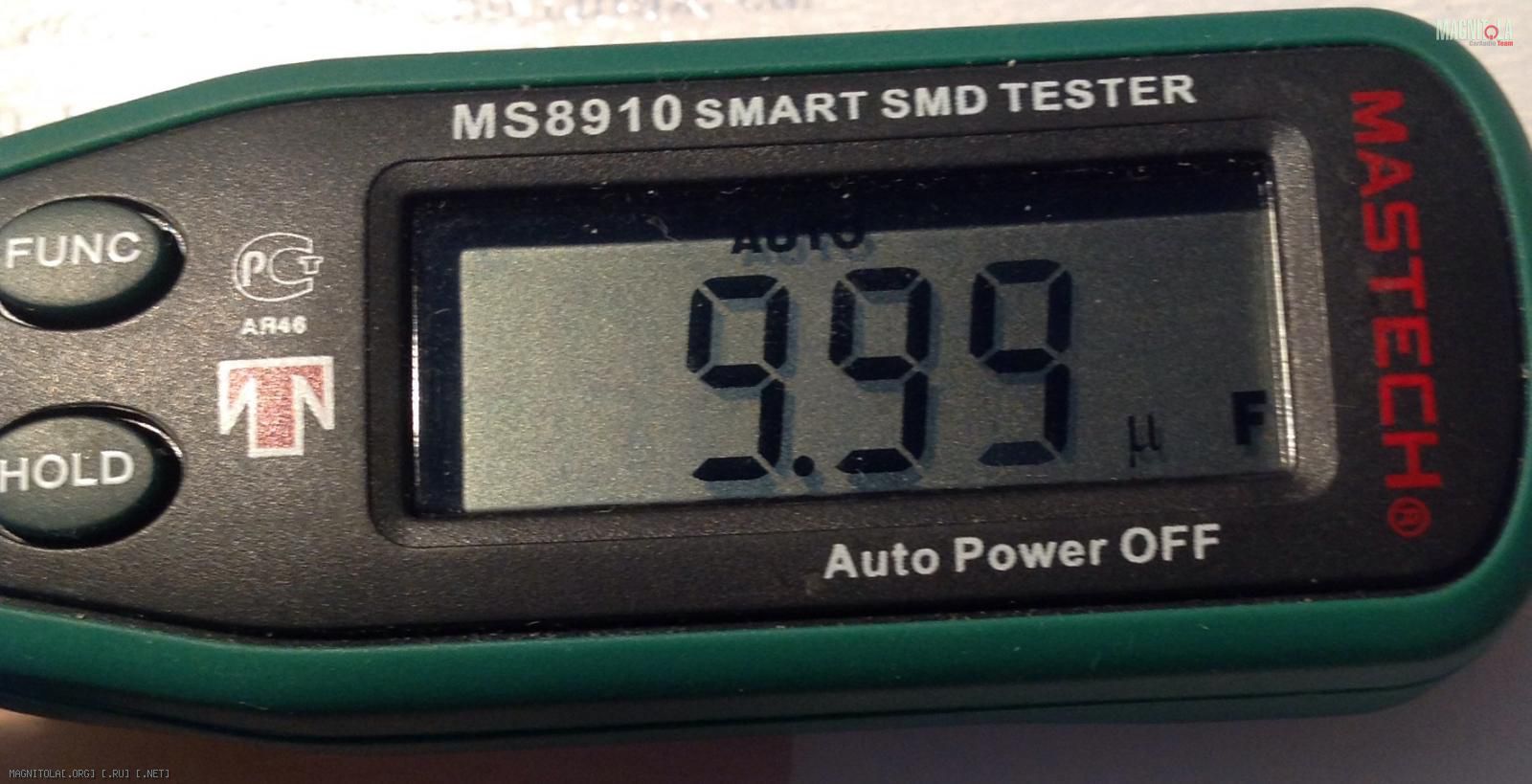

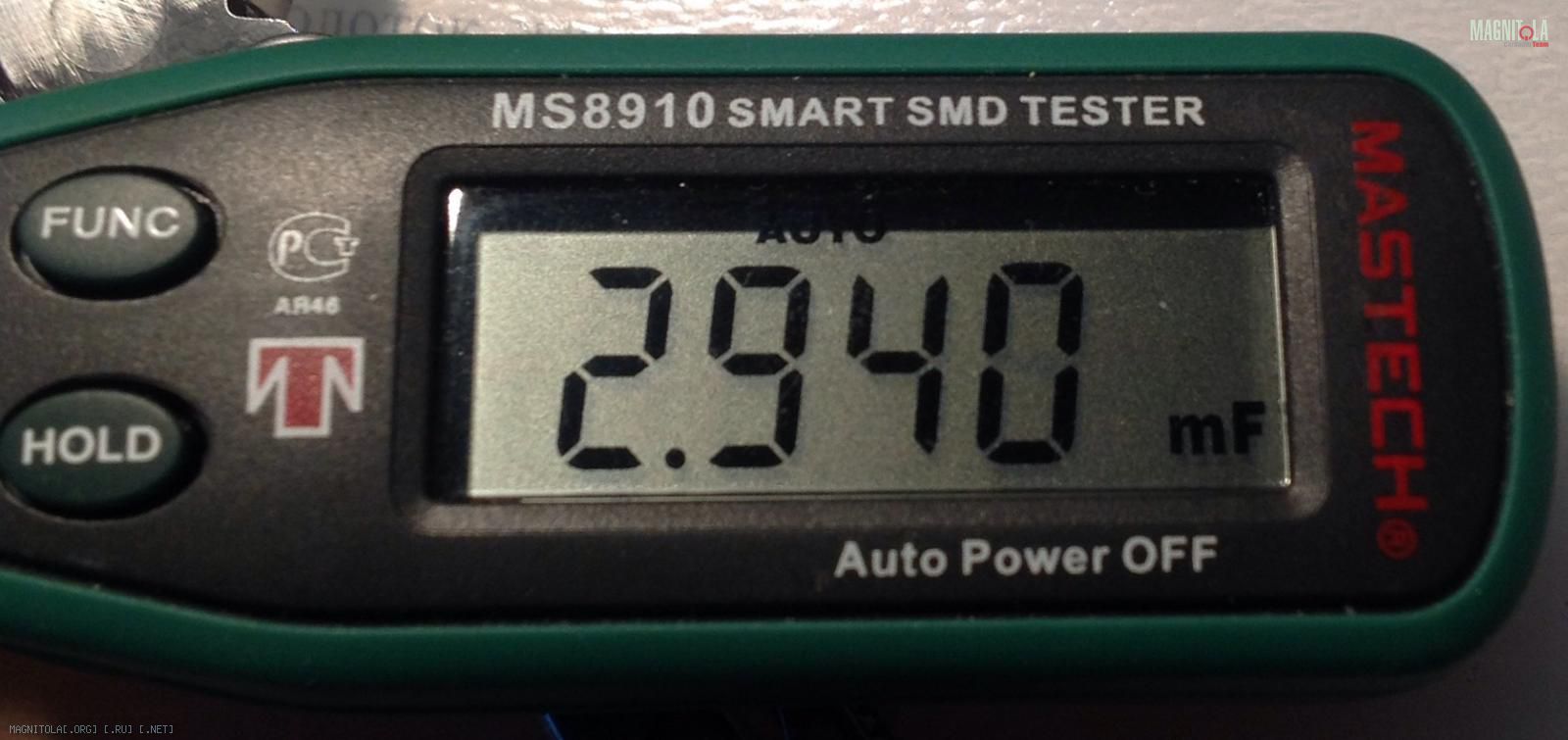

Nichicon 2700uf 35v (92 года) как новые, а вот Rubicon 100uf 16v подсохли, хотя маленькие рубикончики 10uf 25v без изменений.
Вложение 1059712Вложение 1059714Вложение 1059716

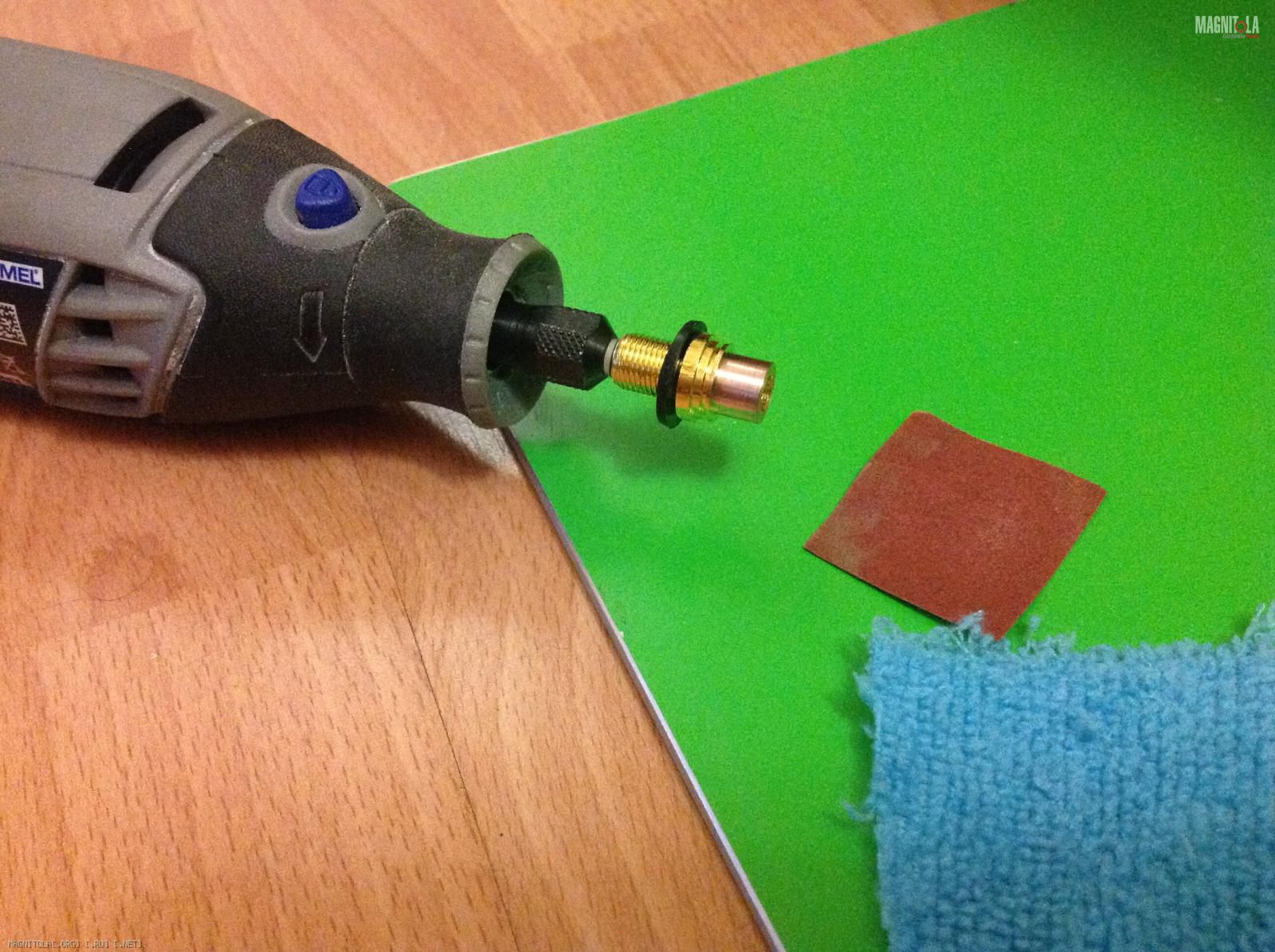

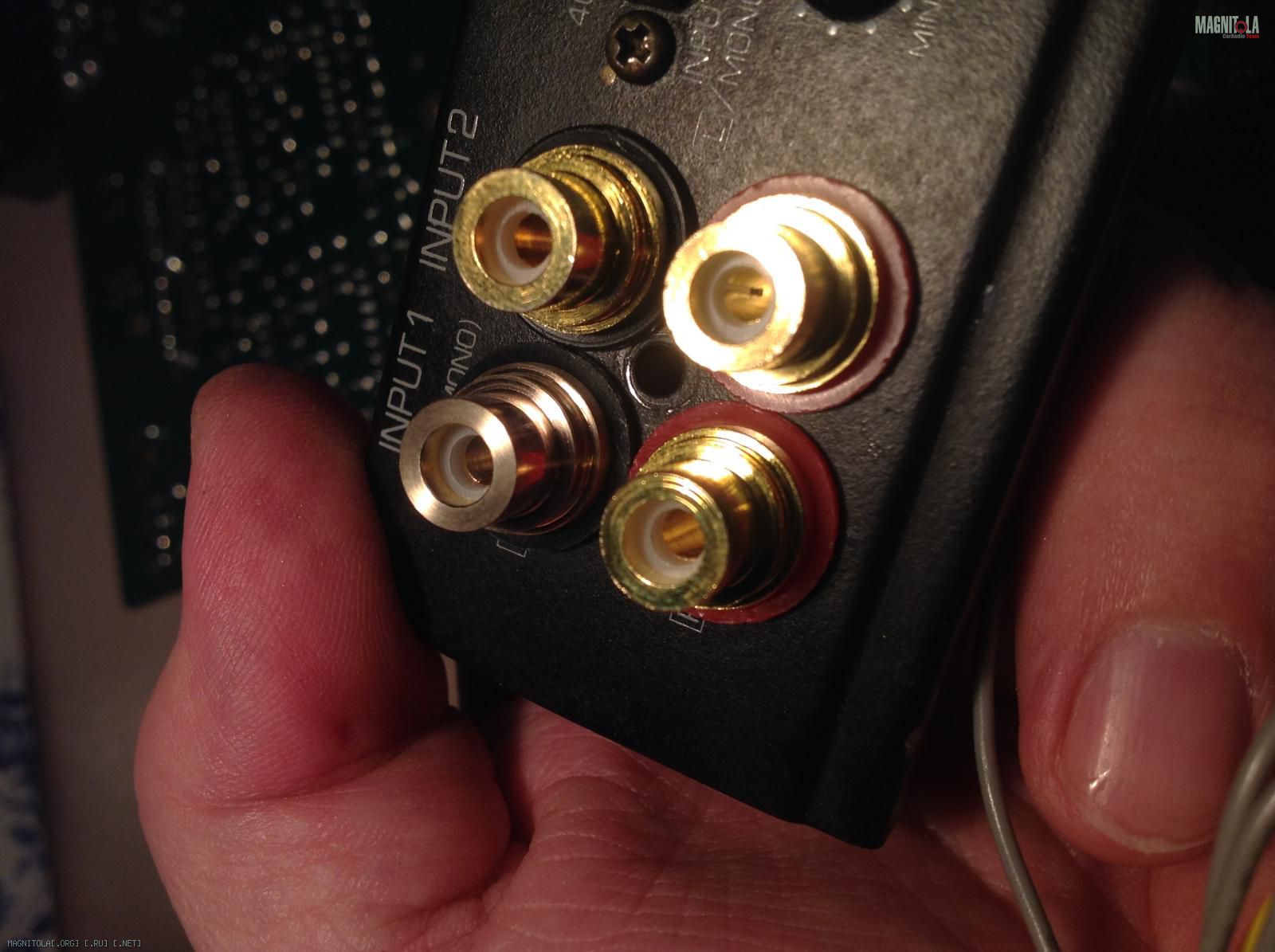

P.S. Чудесным образом RCAзажался в дремель , снял "позолоту"
Вложение 1059722Вложение 1059724
А «позолоту» то зачем снял? Лучше он от этого точно не станет....
---------- Сообщение добавлено 21.09.2016 в 13:39 ----------
Да, и у кондерчиков не только емкость падает... esr тоже млжет вырости, а это в ПН, наверное, даже важнее.
за 130 руб. ИМХО фейковое золото, то что осталось пусть будет. Да и ИМХО внешне получше сталиЦитата:
Сообщение от Lexx69
Не понял,для чего это сделано?,поясните не сведущим в этом вопросе.,есличоЦитата:
Сообщение от Ditop
gena60, получил некое подобие токарного станка. Я только шкурку держал и потом полировальный брусок, крутился RCA дремелем.
Всё равно не понятно это действие.,
Сегодня удалось уделить время усилителю.

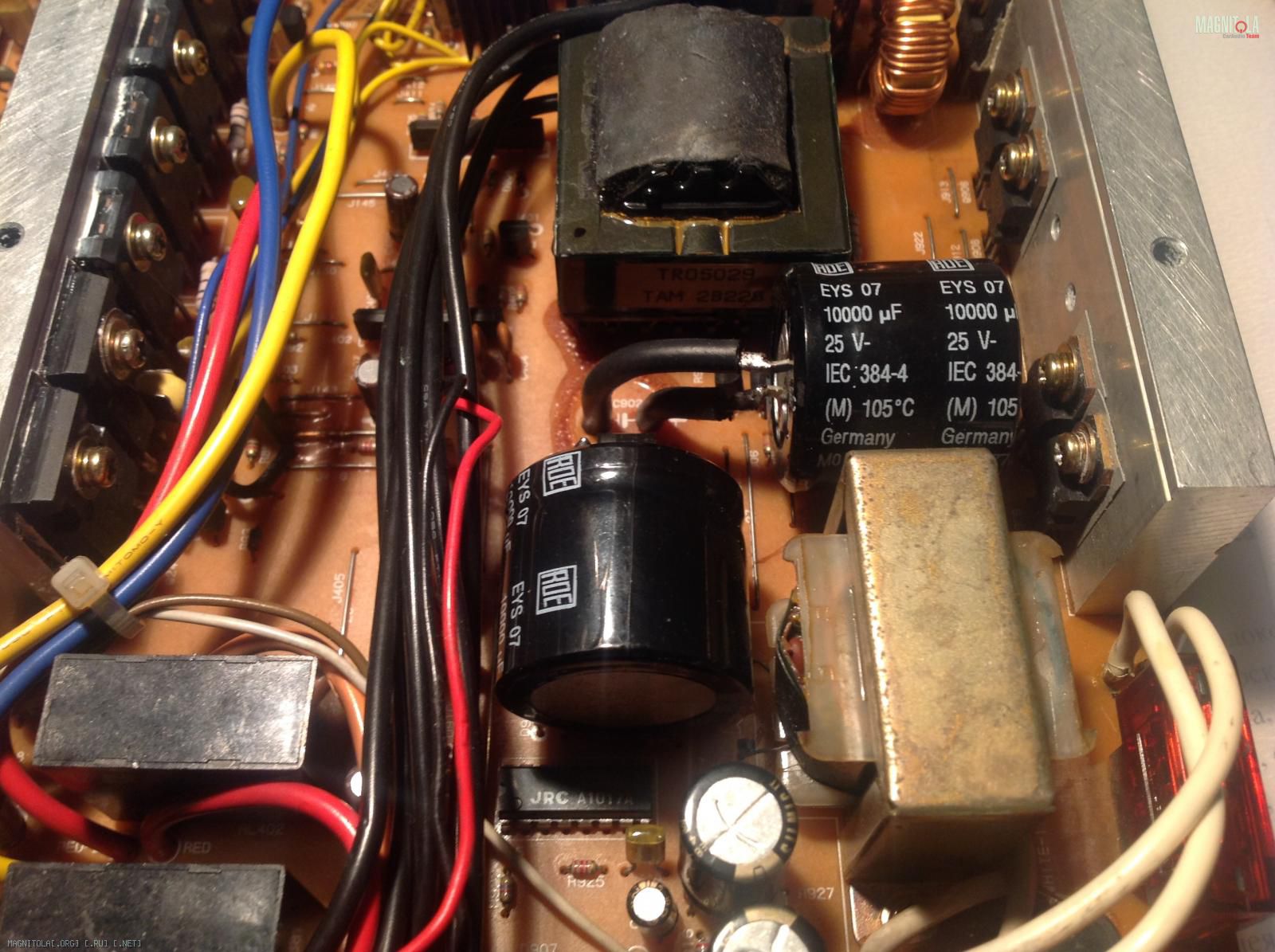

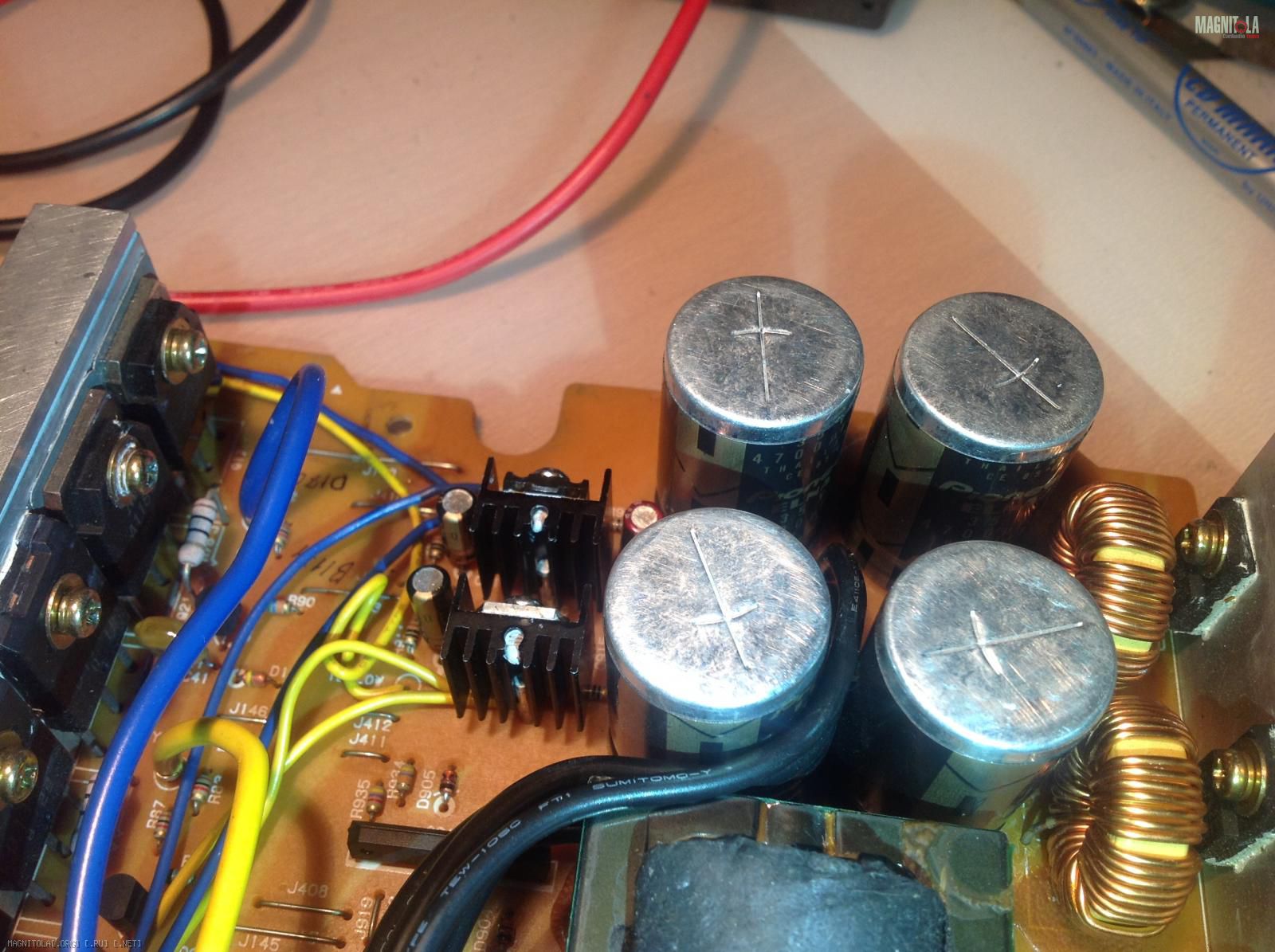

+-15 добавил радиаторы, установил конденсаторы в первичке, вторичке
Вложение 1061012Вложение 1061014

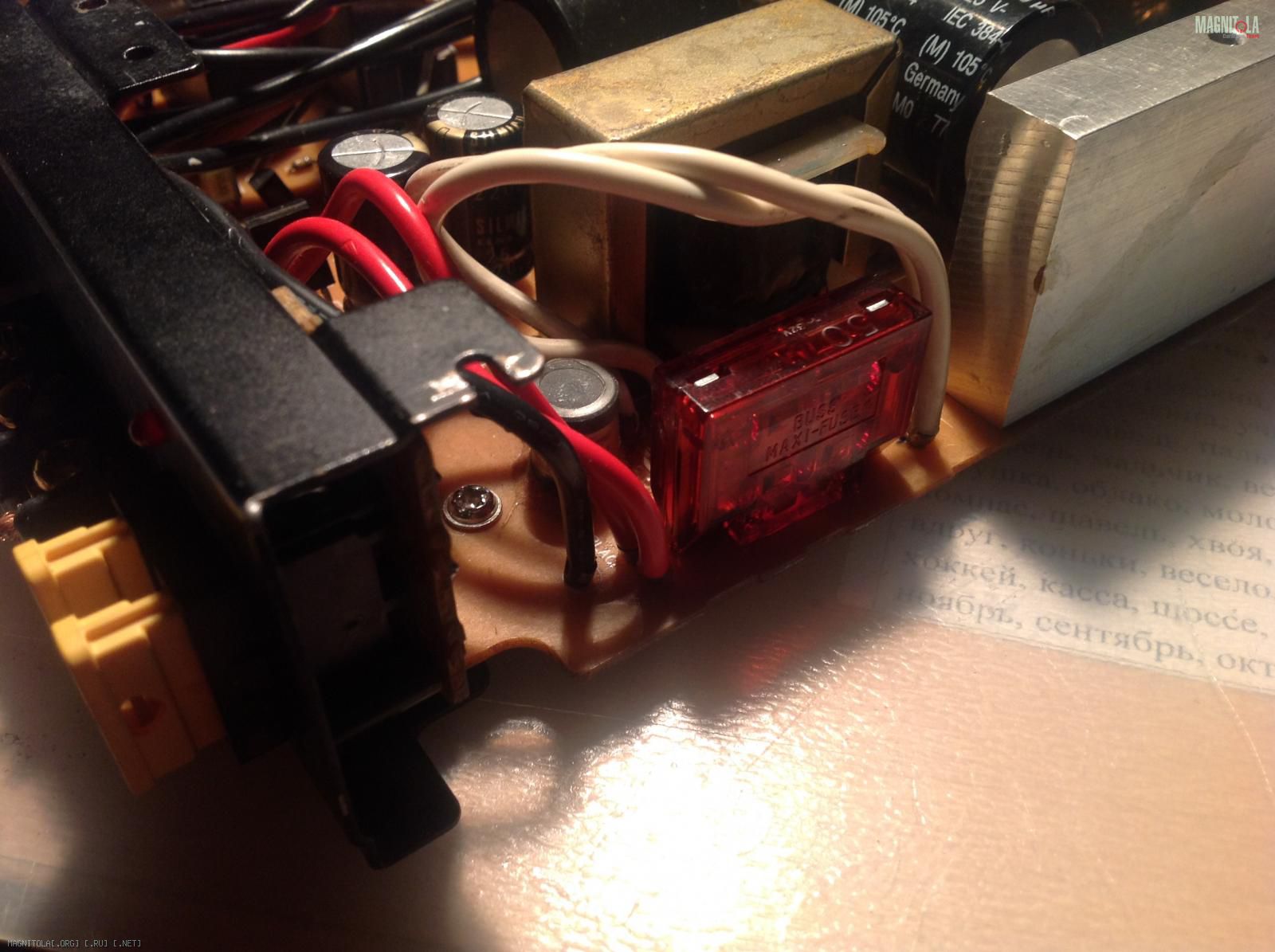

Установил предохранитель внутри
Вложение 1061016

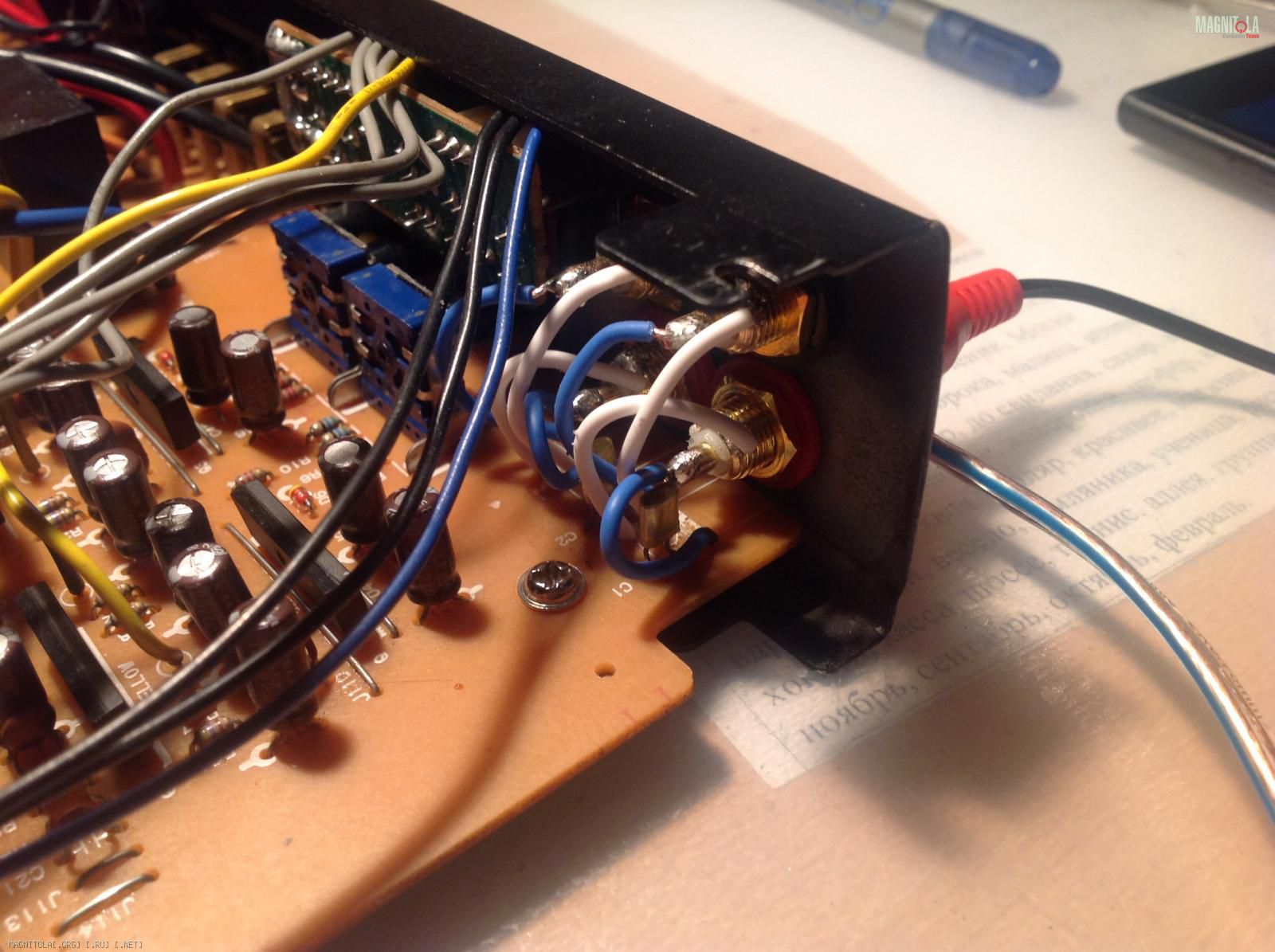

Распаял RCA, жилки взял из Canare
Вложение 1061018
На холостом на выходах от 10мА до 20 мА
С осциллографа подал 1кГц с амплитудой 3.3 Вольта

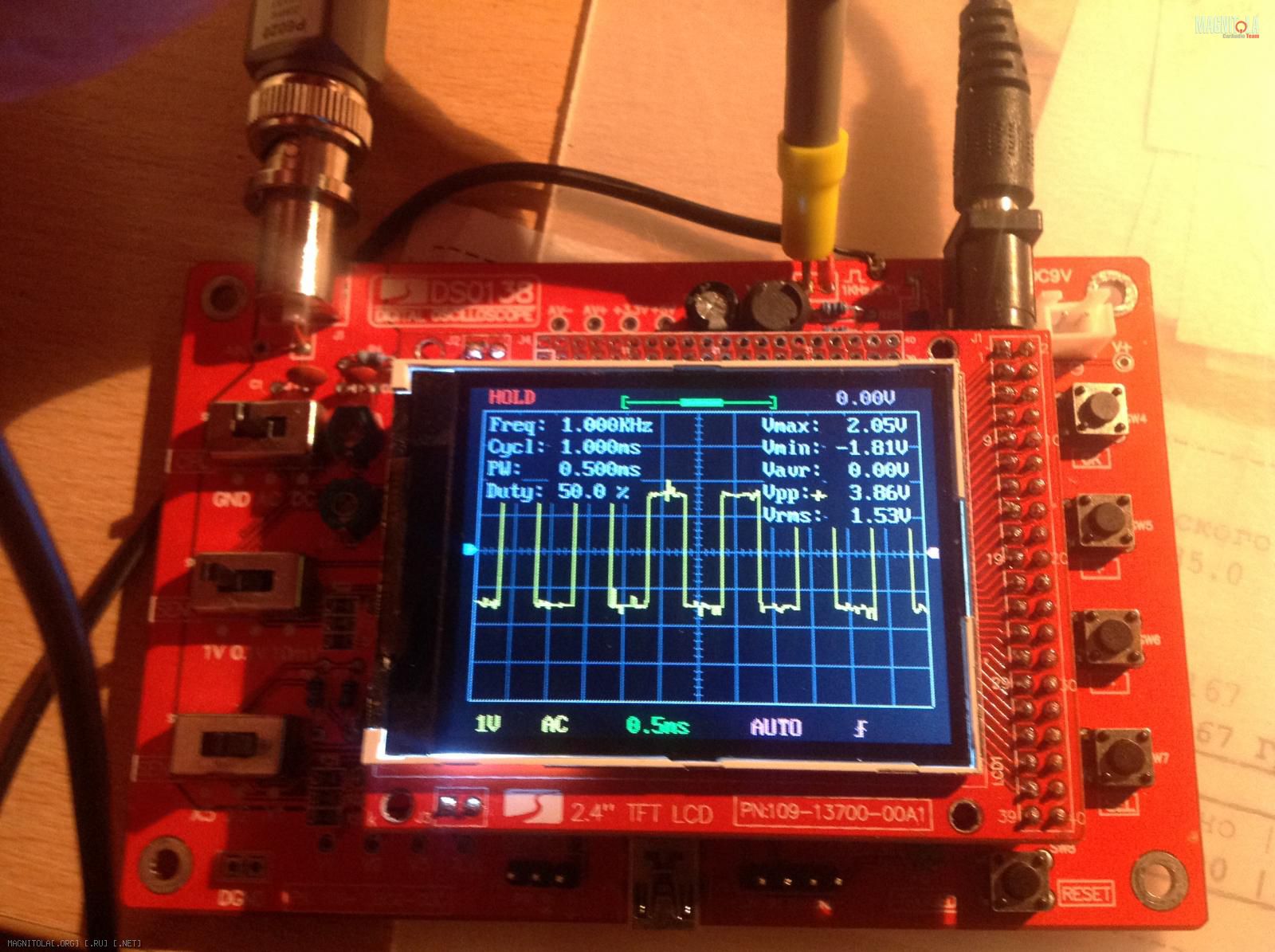

Исходный сигнал
Вложение 1061030
Гейн на минимуме
Так на выходе
Вложение 1061024

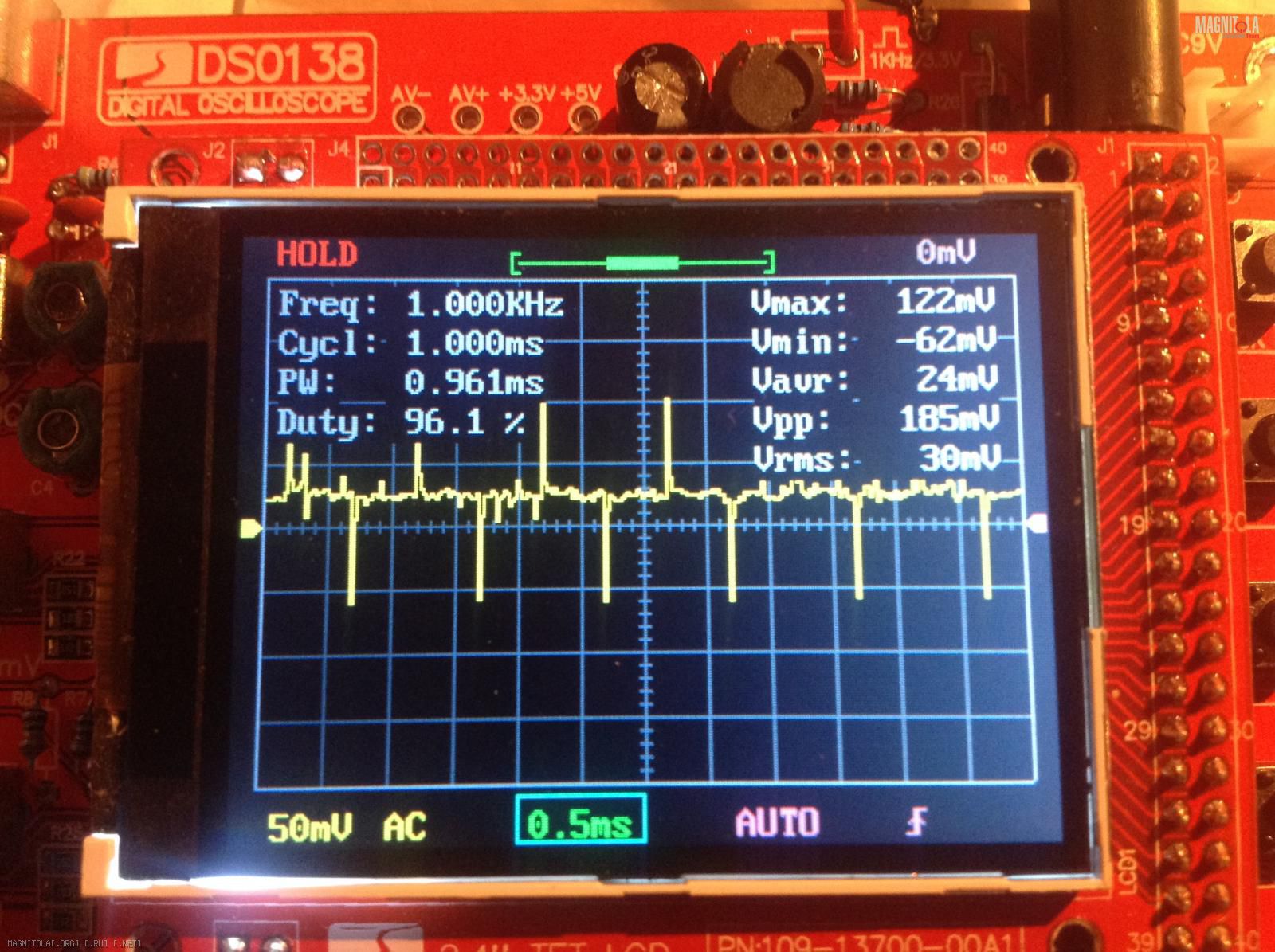

На левом в этот момент
Вложение 1061026

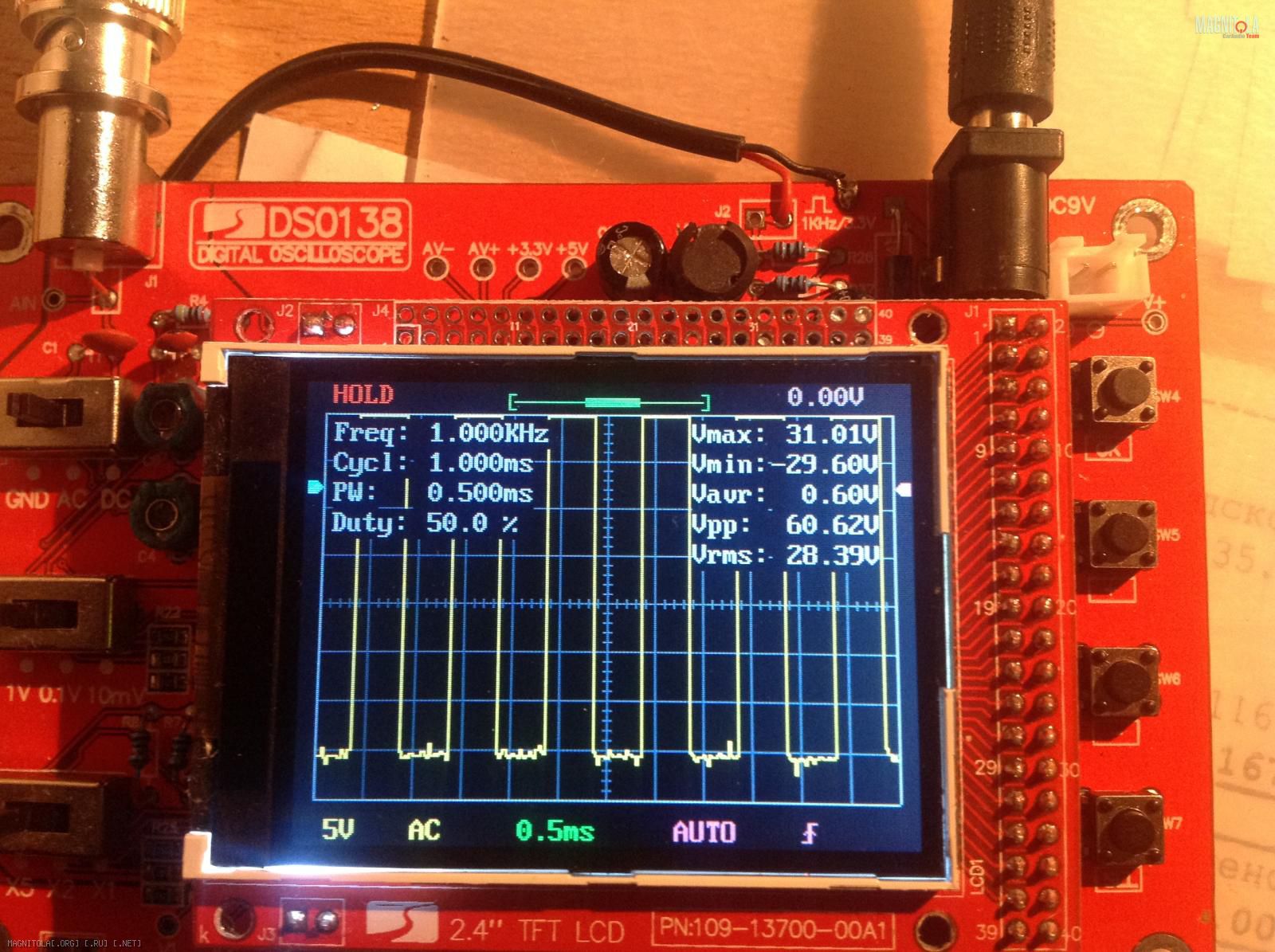

При максимальном гейне, сигнал не умещается (максимум 5воль деление), поэтому пришлось поднять, так выглядит нижний квадрат
Вложение 1061028
Сигнал доходит как мне показалось без существенных искажений, а Вам коллеги?
ЗЫ: совсем забыл про делитель на щупе, ну да ладно.
Синус то где и сам входной сигнал в реальности?!.,Цитата:
Сообщение от Ditop
