Репутация: 1293946
В основном РСА должны быть с изолированной массой,на втором фото явно не родные установлены.Должны быть такие:Сообщение от Ditop
Вопрос по ремонту усилителя....
В этой теме говорил про это,есть фото тех РСА,которые нужно найти.,
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 26769
Прикупил вот такие RCA (не магнитятся)
Отмыл плату, замерил выборочно емкости
Nichicon 2700uf 35v (92 года) как новые, а вот Rubicon 100uf 16v подсохли, хотя маленькие рубикончики 10uf 25v без изменений.
P.S. Чудесным образом RCAзажался в дремель , снял "позолоту"
Репутация: 880019
А «позолоту» то зачем снял? Лучше он от этого точно не станет....
---------- Сообщение добавлено 21.09.2016 в 13:39 ----------
Да, и у кондерчиков не только емкость падает... esr тоже млжет вырости, а это в ПН, наверное, даже важнее.
Репутация: 26769 за 130 руб. ИМХО фейковое золото, то что осталось пусть будет. Да и ИМХО внешне получше стали
Репутация: 1293946 Не понял,для чего это сделано?,поясните не сведущим в этом вопросе.,
Репутация: 26769 gena60, получил некое подобие токарного станка. Я только шкурку держал и потом полировальный брусок, крутился RCA дремелем.
Репутация: 1293946 Всё равно не понятно это действие.,
Репутация: 26769 Сегодня удалось уделить время усилителю.

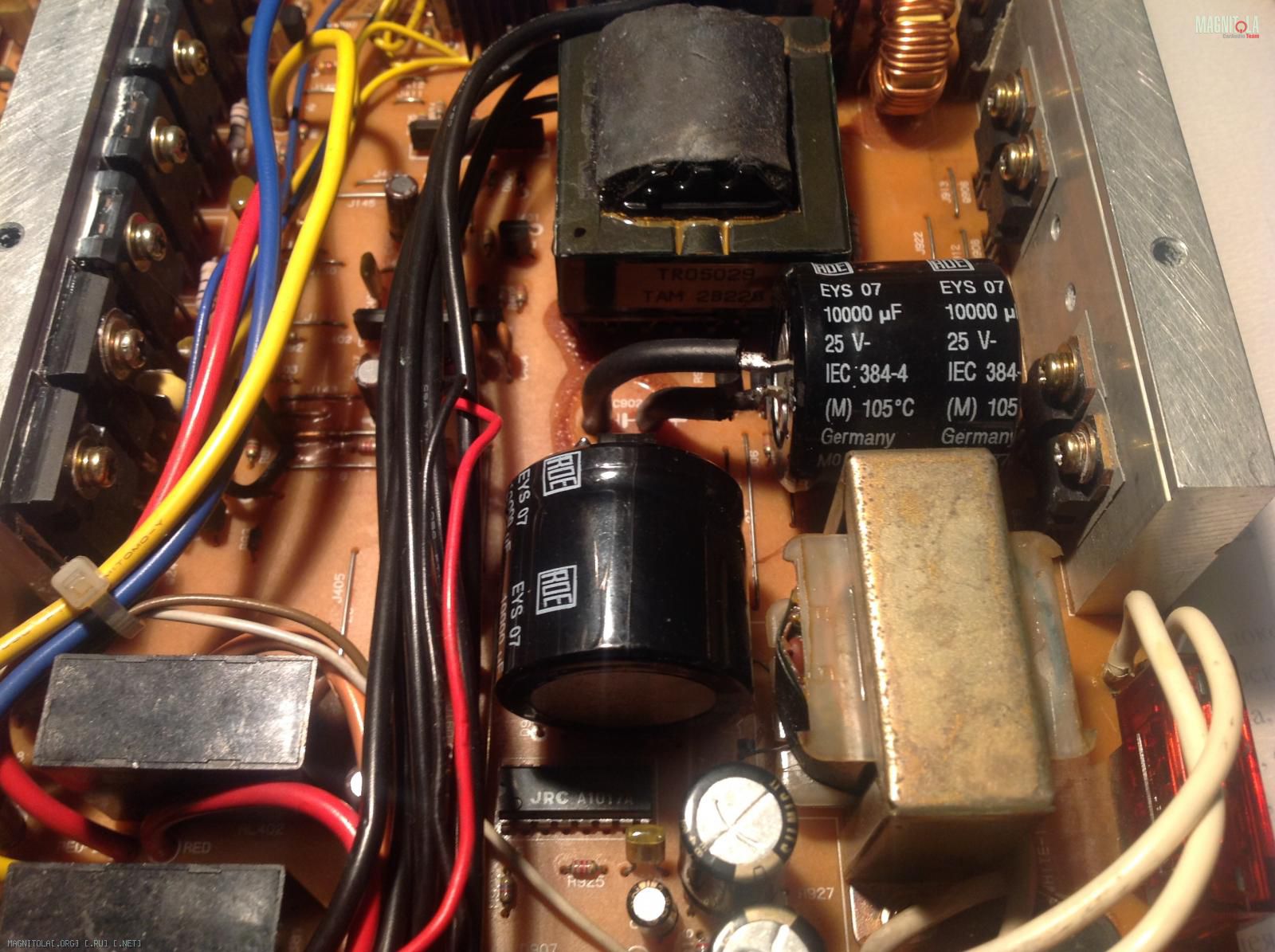

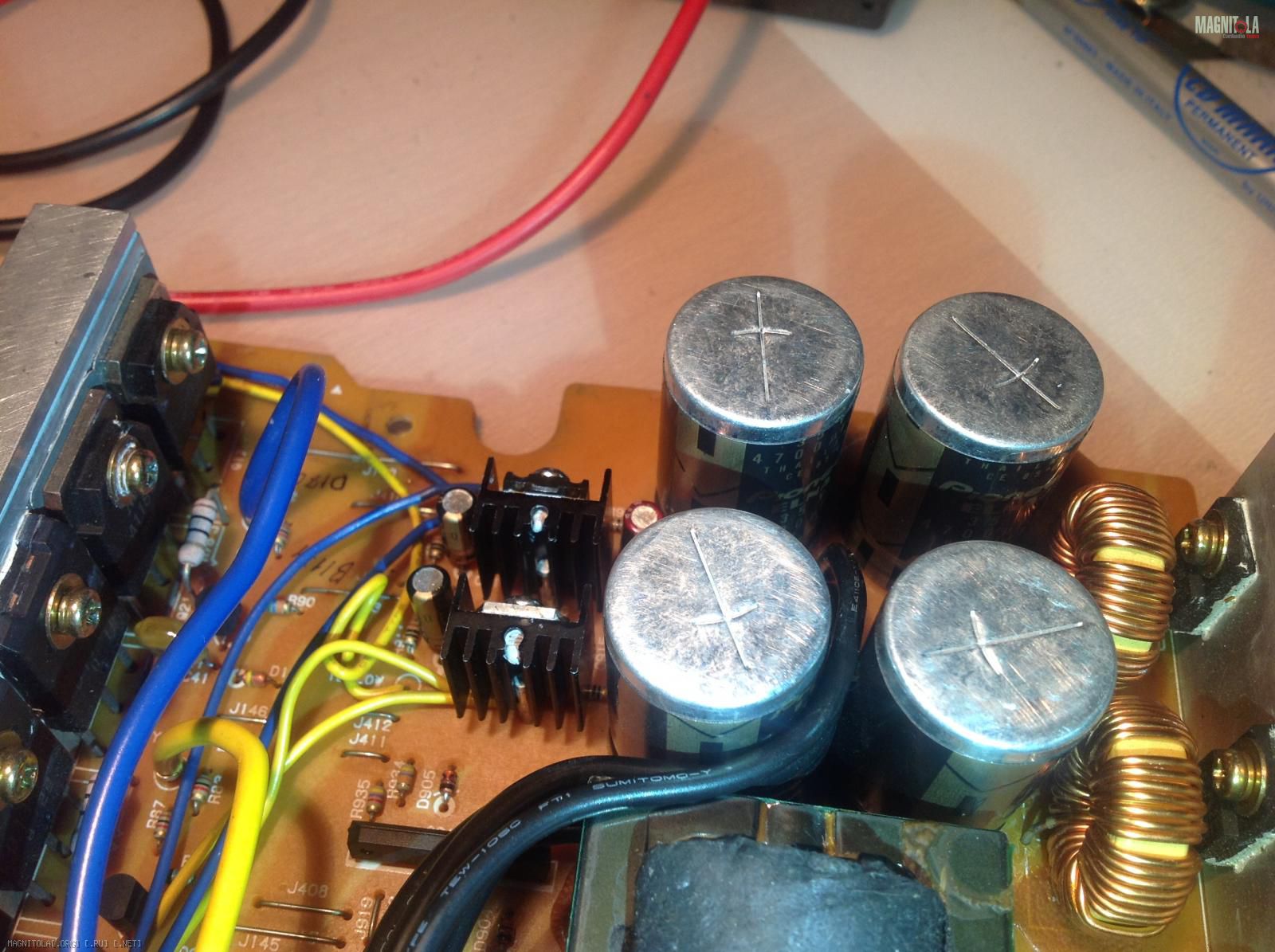

+-15 добавил радиаторы, установил конденсаторы в первичке, вторичке

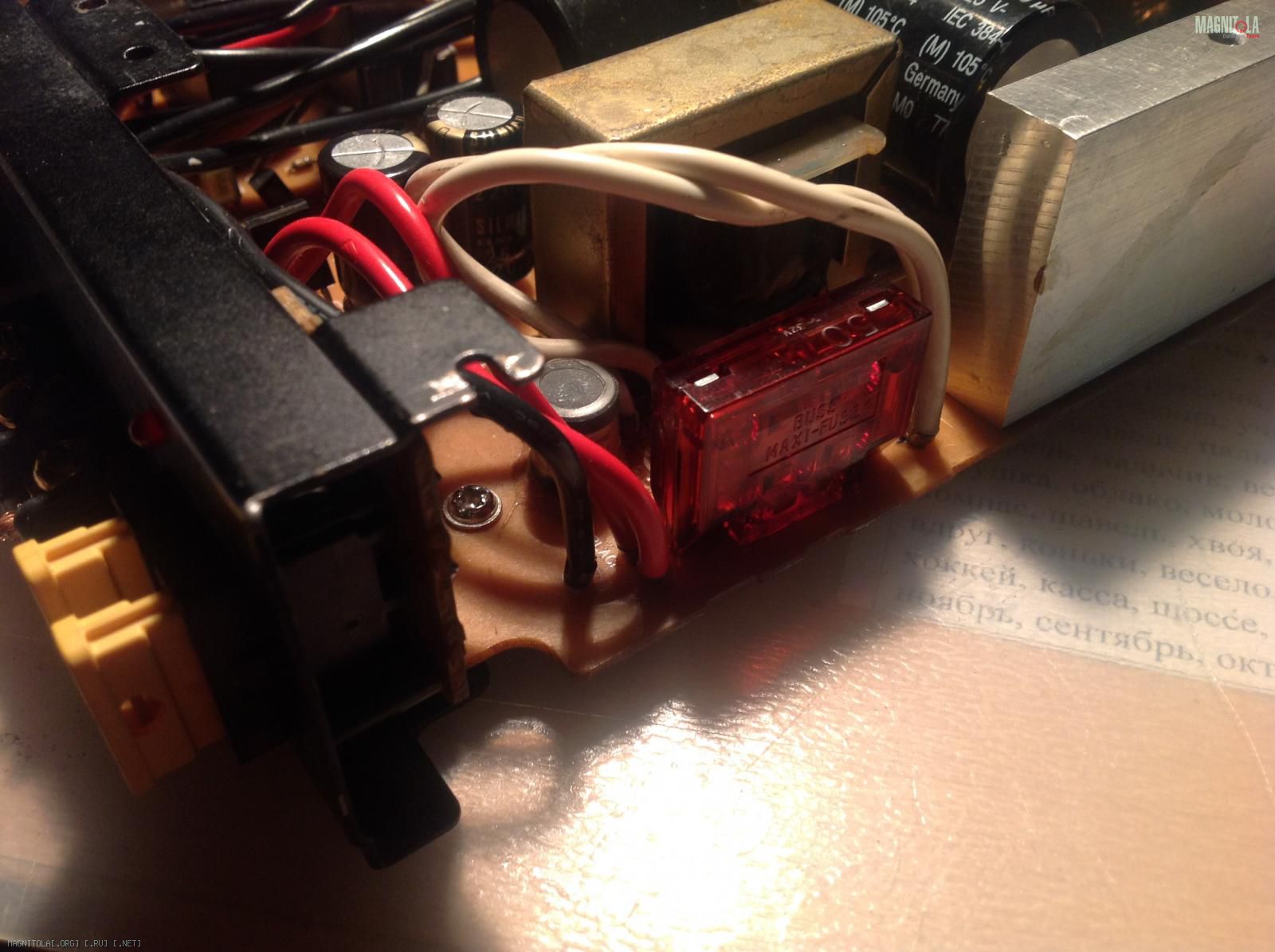

Установил предохранитель внутри

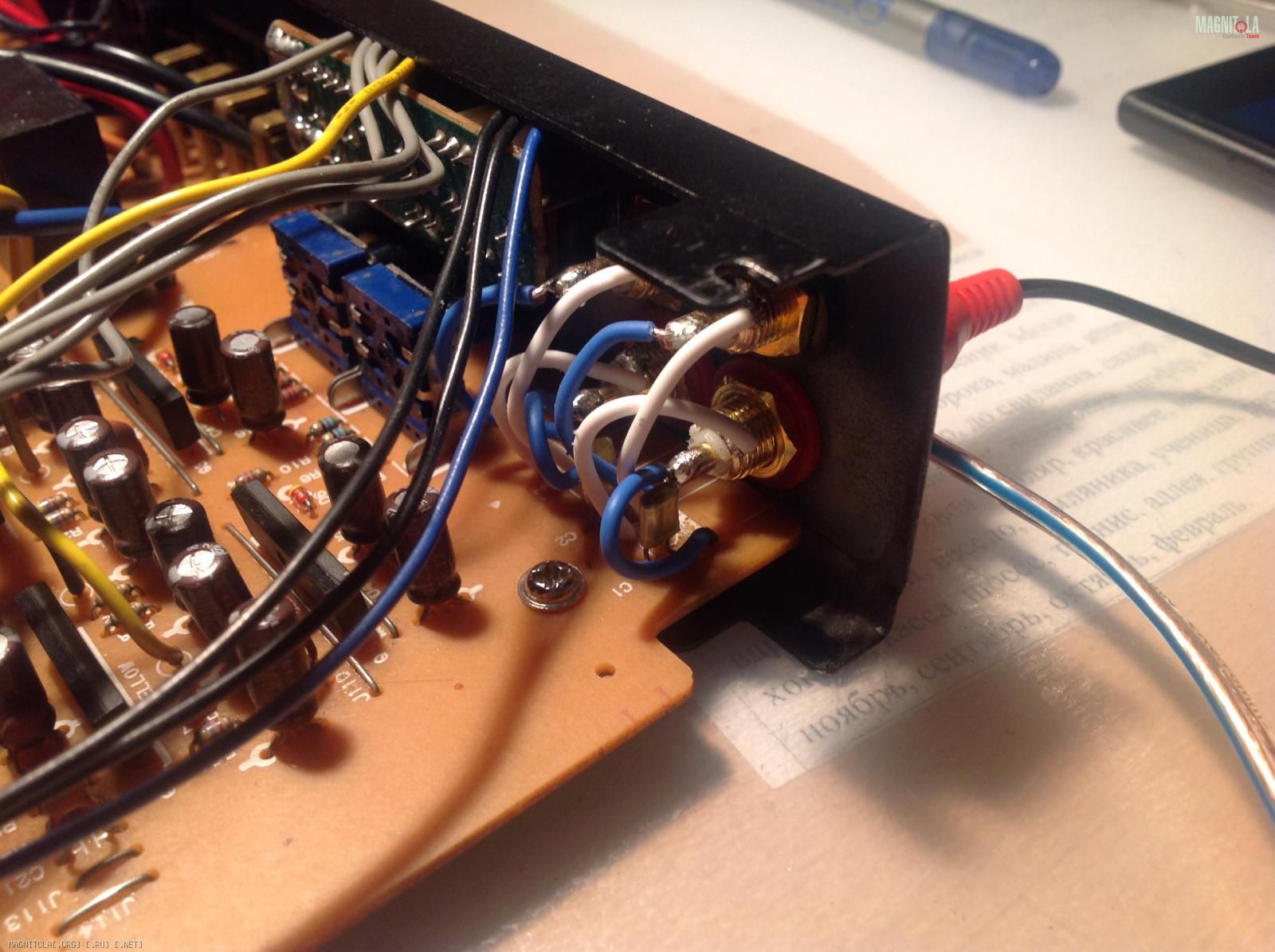

Распаял RCA, жилки взял из Canare
На холостом на выходах от 10мА до 20 мА
Репутация: 26769 С осциллографа подал 1кГц с амплитудой 3.3 Вольта

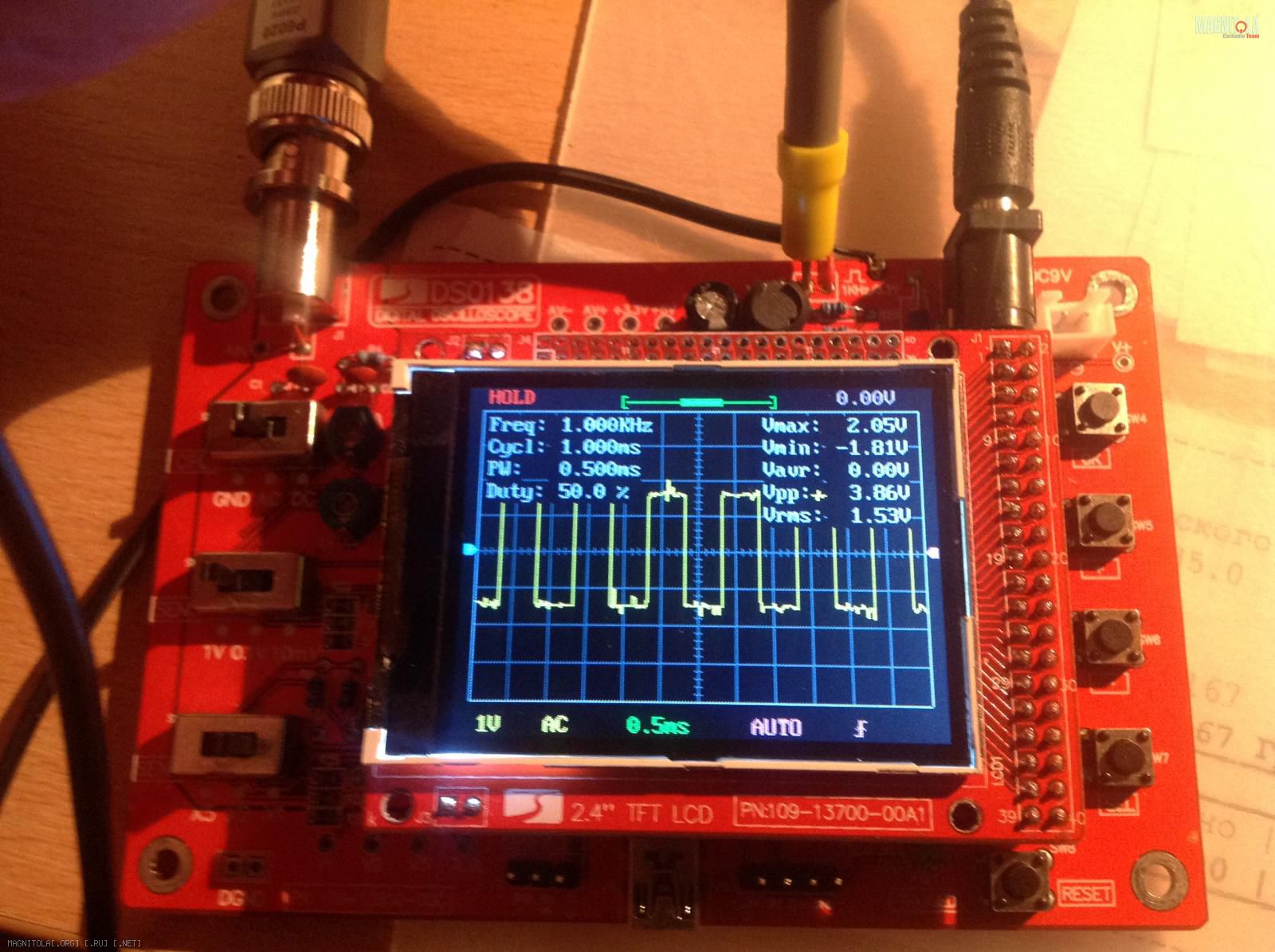

Исходный сигнал
Гейн на минимуме

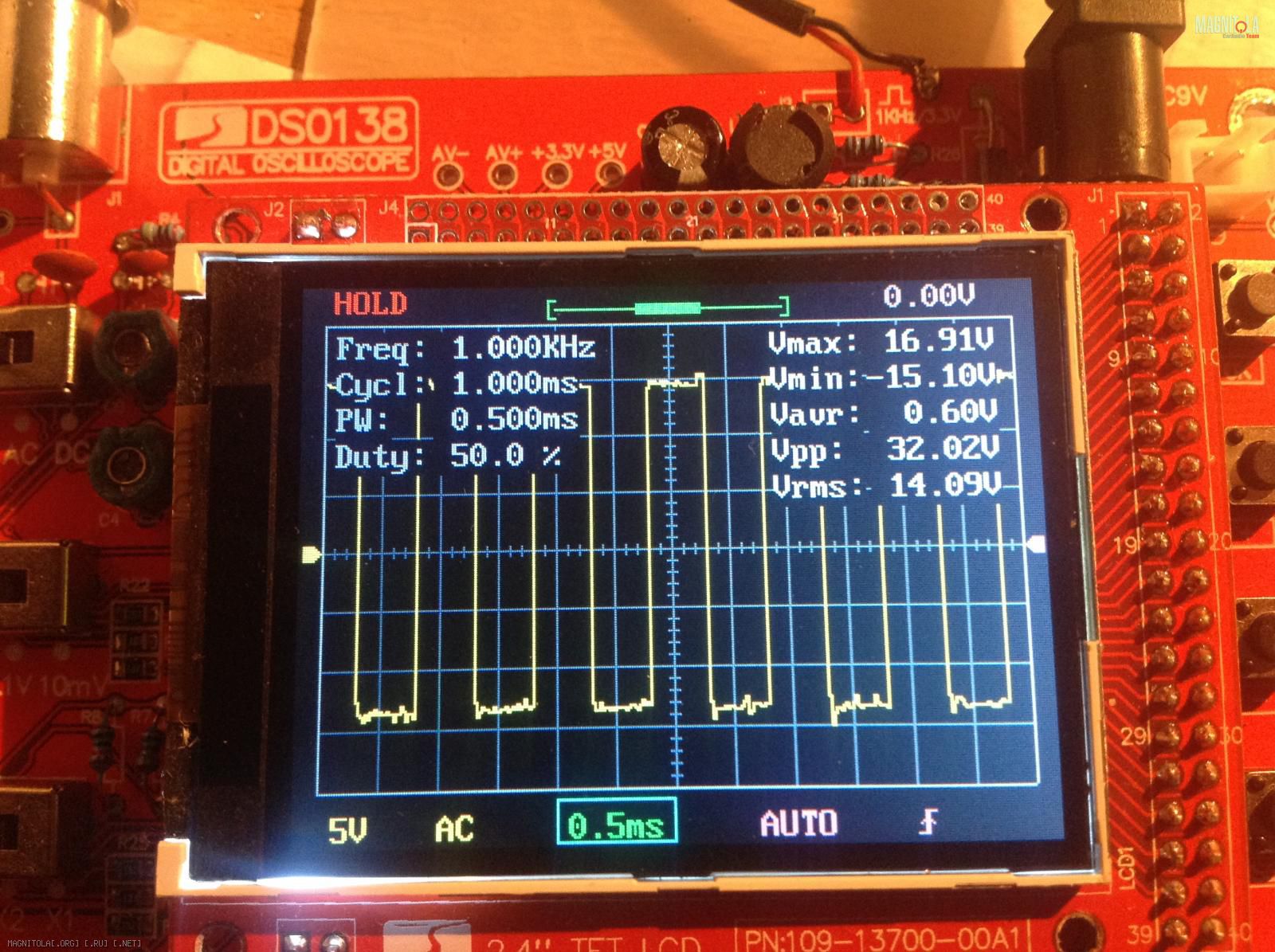

Так на выходе

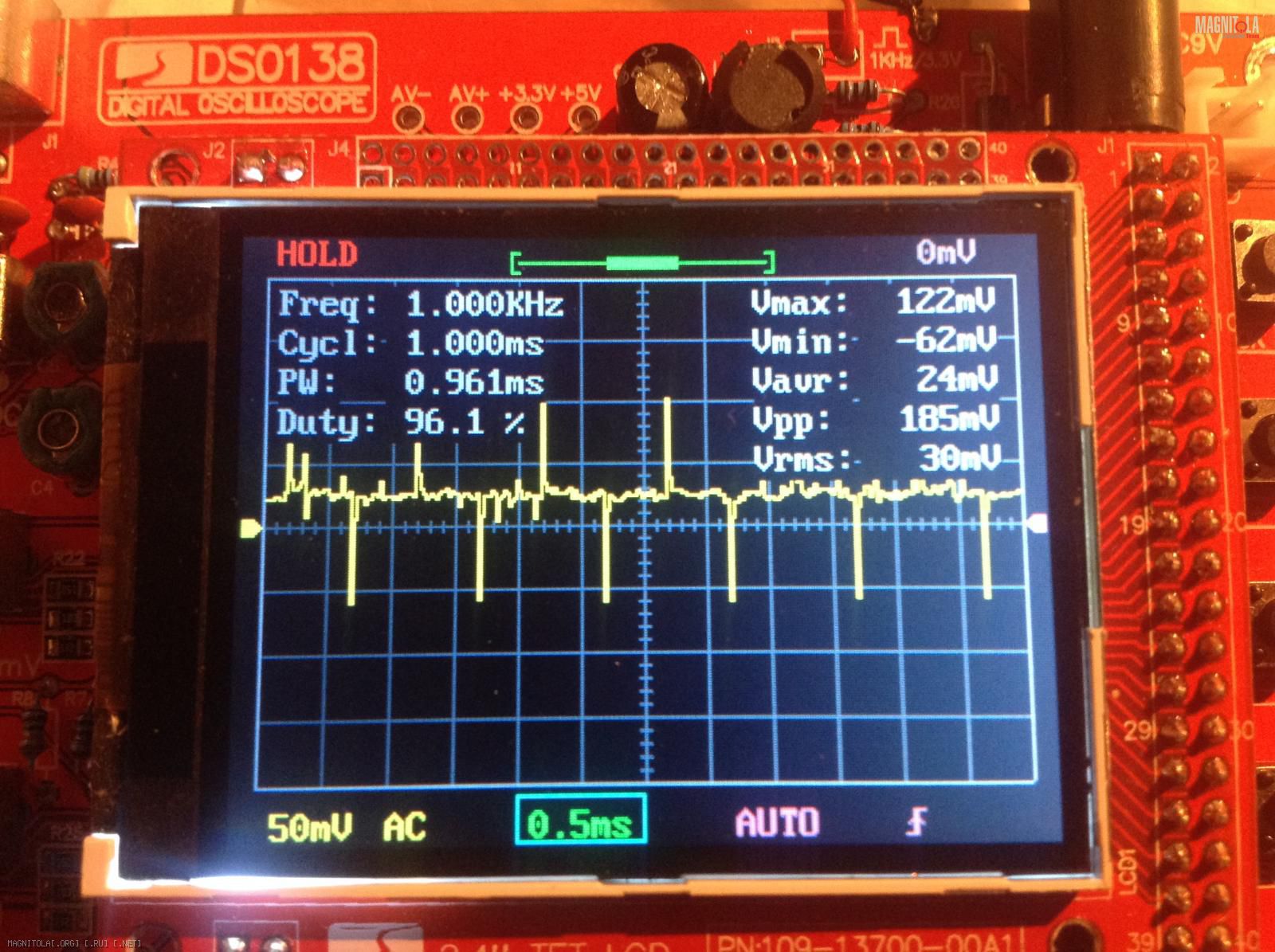

На левом в этот момент

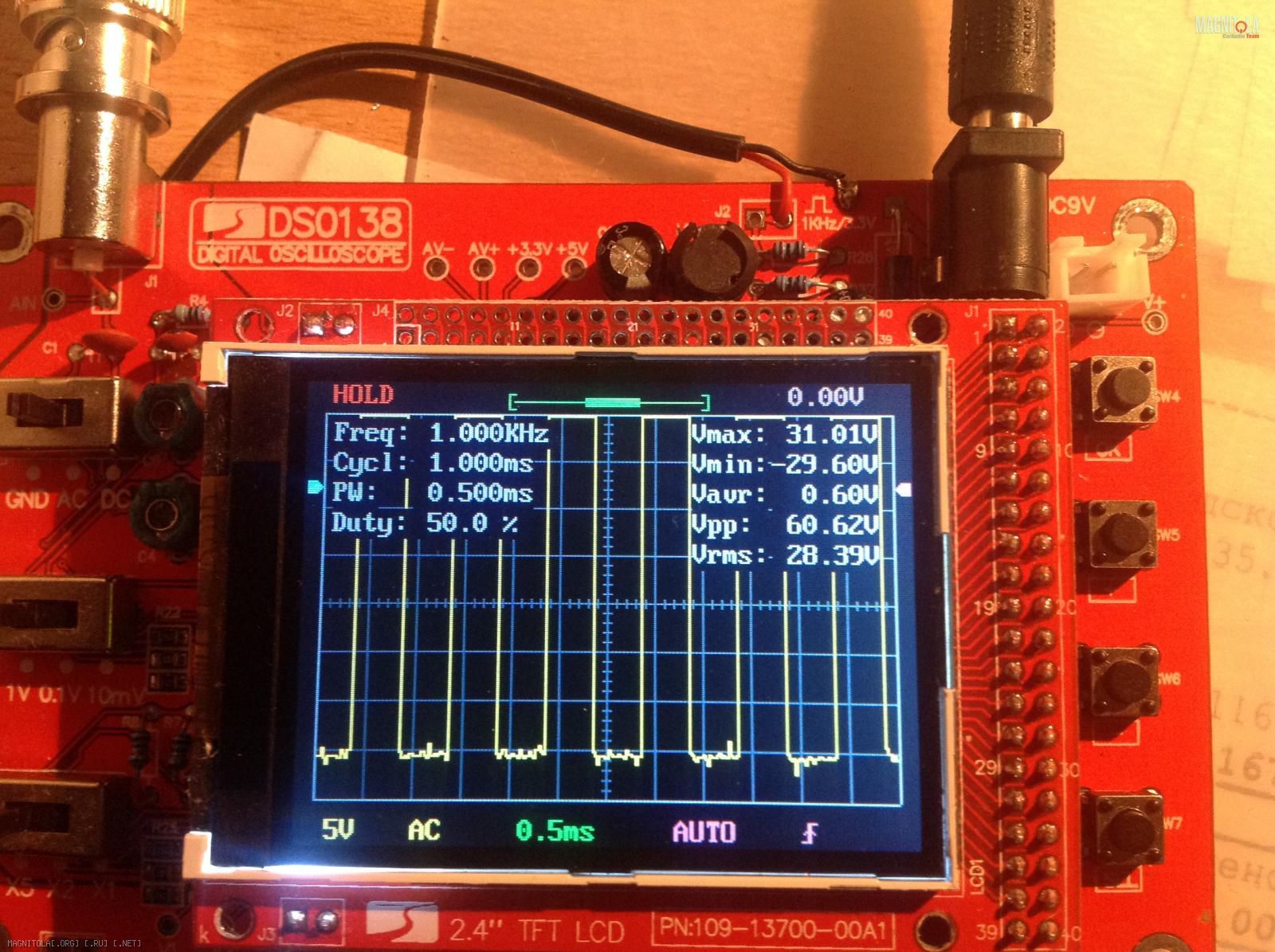

При максимальном гейне, сигнал не умещается (максимум 5воль деление), поэтому пришлось поднять, так выглядит нижний квадрат
Сигнал доходит как мне показалось без существенных искажений, а Вам коллеги?
ЗЫ: совсем забыл про делитель на щупе, ну да ладно.
Репутация: 1293946 Синус то где и сам входной сигнал в реальности?!.,
