Здравствуйте, уважаемые форумчане!

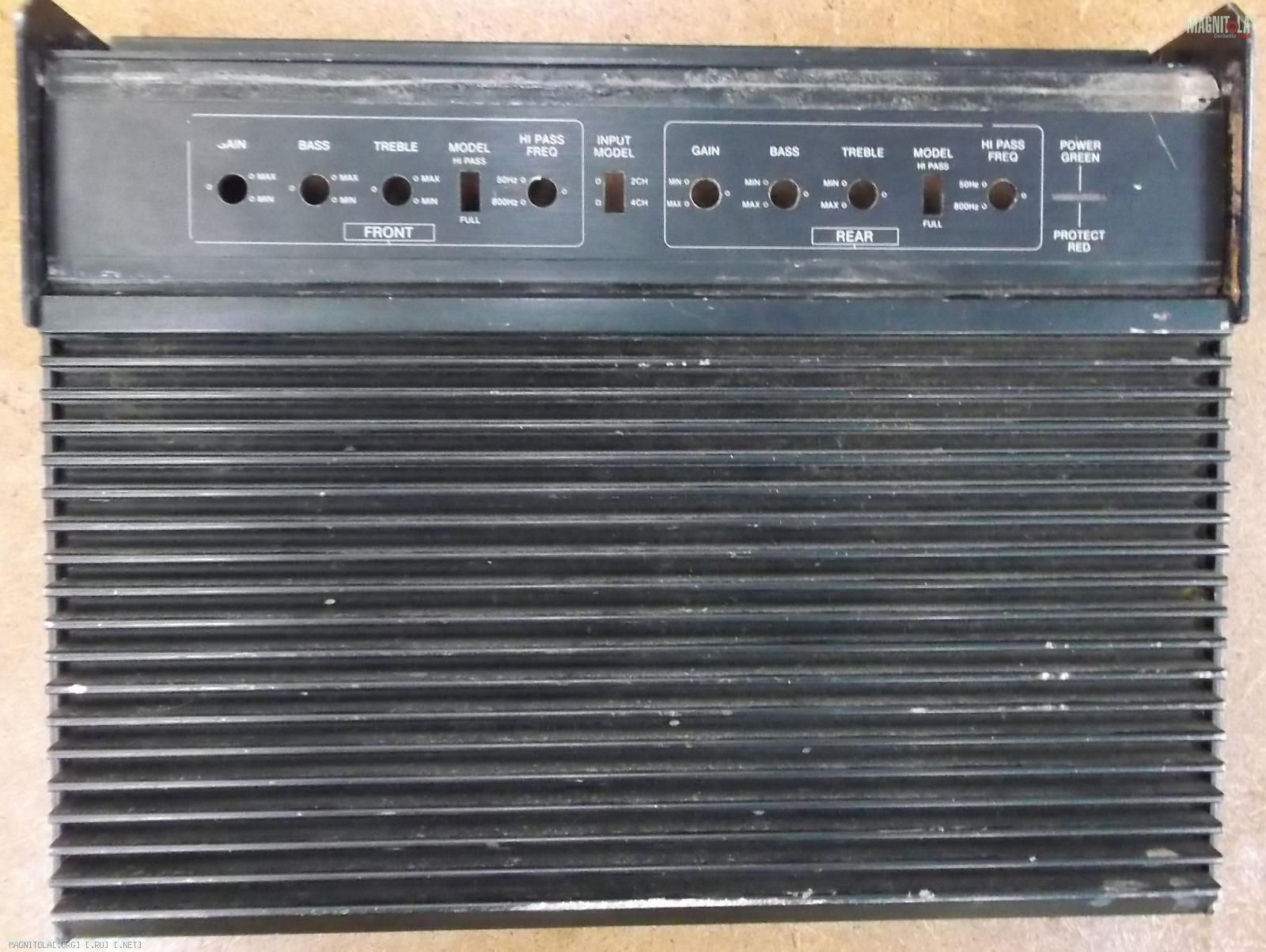

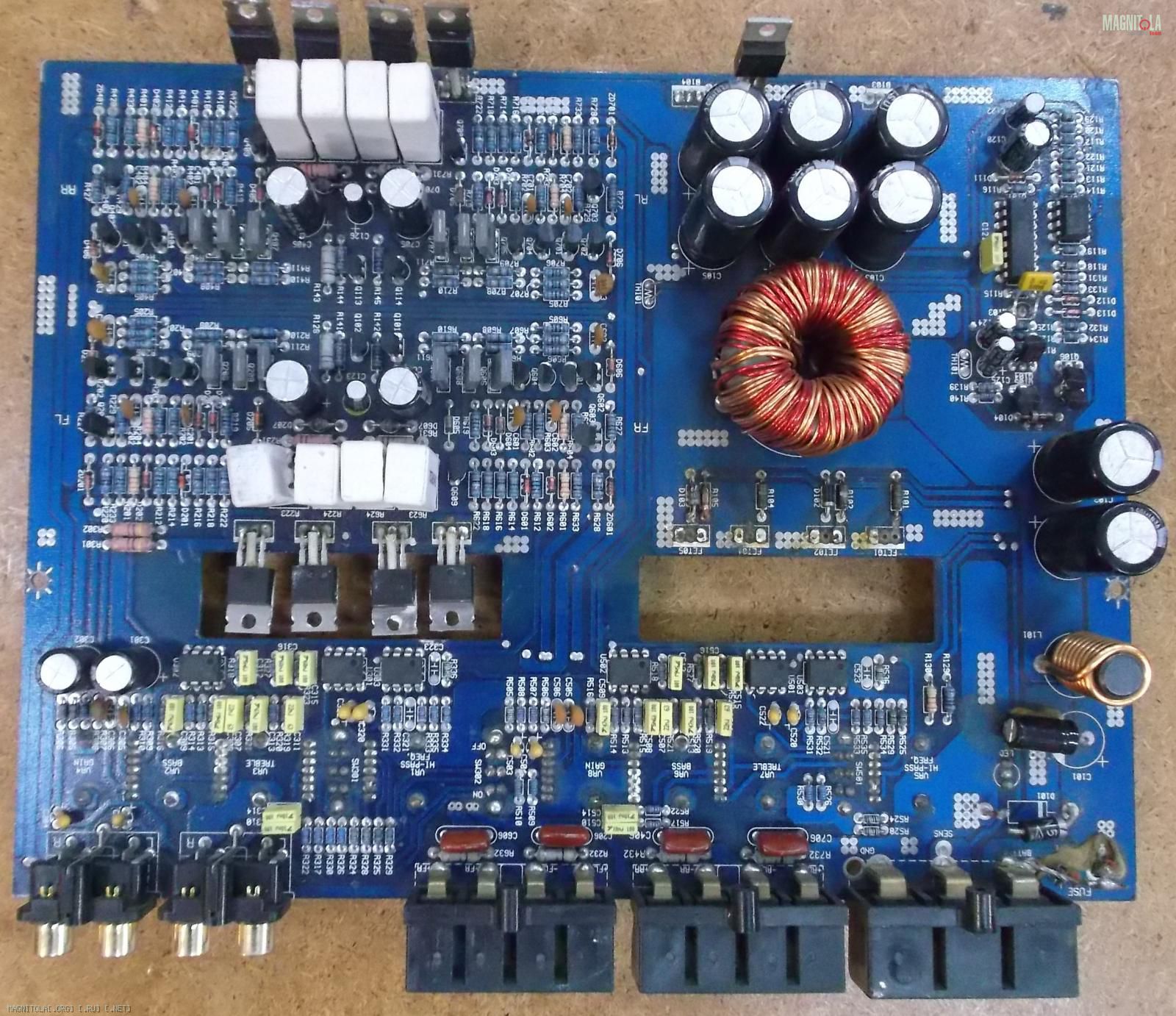

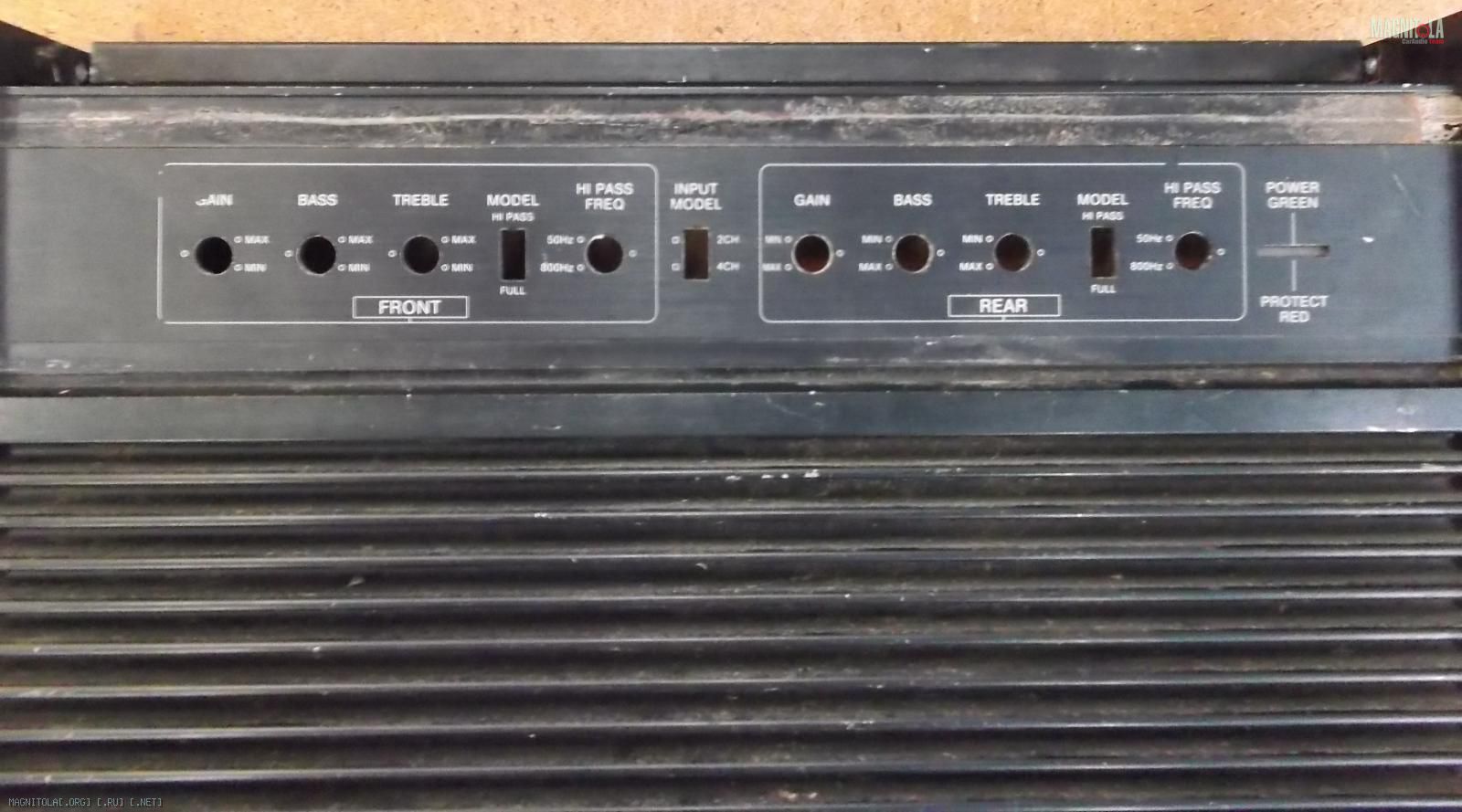

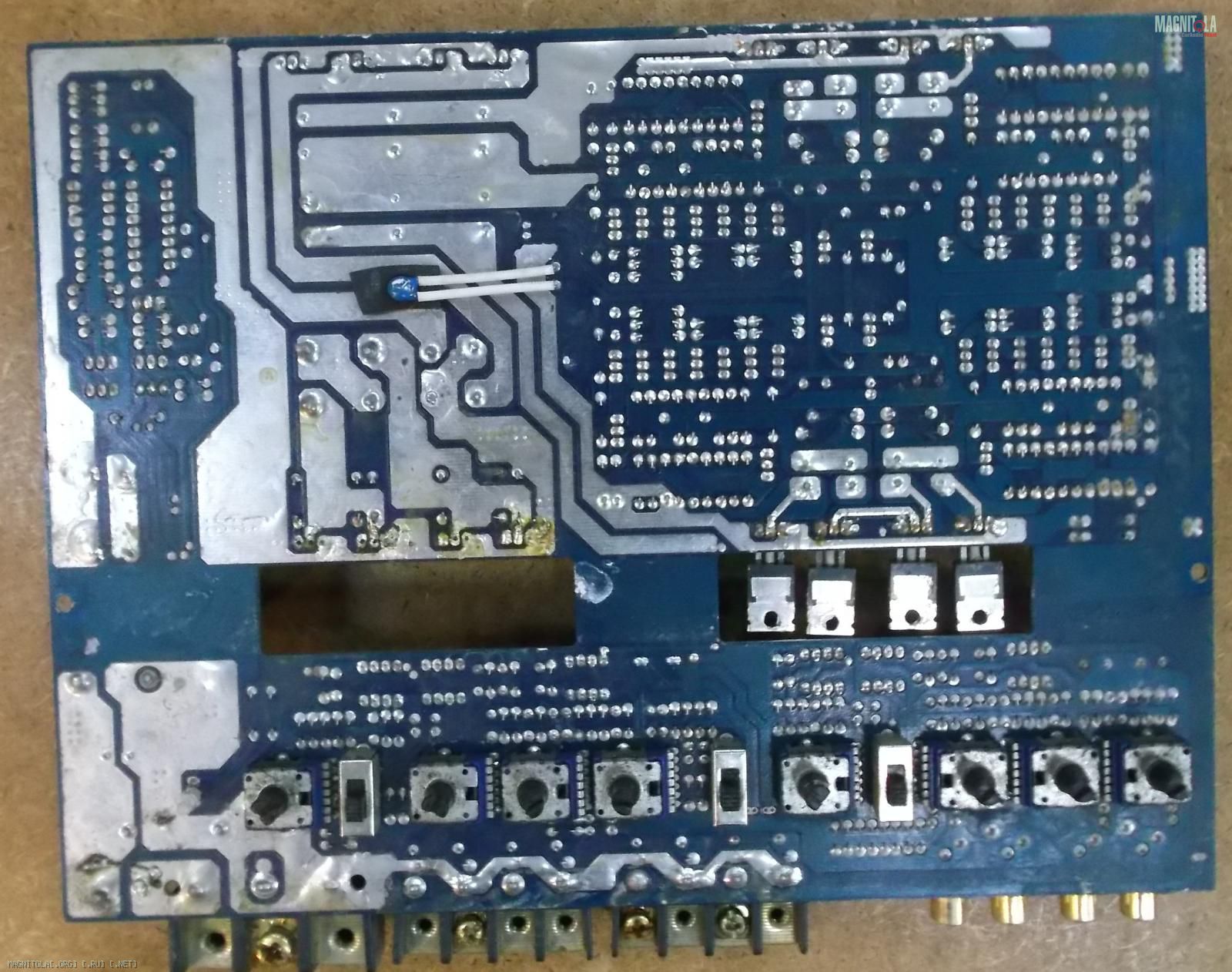

Попал мне в ремонт усилитель, к сожалению, отсутствует планка с названием данного УМ. И внутри много чего не хватает... Хочу попробовать "оживить", для чего нужна схема (или хотя-бы название девайса). Заранее благодарен.
Вложение 986098Вложение 986100Вложение 986102Вложение 986104Вложение 986106
Есть такая поговорка-старая как мир электротехники-"со схемой и дурак починит!!!".... Вот нафига она вам нужна,когда видно,что из ПН повыдерганы все транзисторы и диоды кроме одного)))... Резисторы в затворах имеют неестественно черный облик-какое-то горе приключилось,не иначе! Дабы не тратить лишнее из кошелька-ставьте IRFZ-44, или 46, в затворы 22 ома,диодную сборку "комплементарную" оставшейся!
Что то не пойму выходной каскад на чем собран? Похоже AB на полевиках.. Сам усь видимо ватт по 10-150 на канал. Тогда в принципе согласен, 44 вполне пойдут.
Дмитрий Лукичев Попробовать, безусловно можно. Но, трансформатор пробит (судя по цвету лака на одном из выводов). Трансформатор лучше перематывать будучи уверенным что ключи и резисторы подобраны правильно. Тем более у меня из приборов только мультиметр. Ну и схема это был бы идеальный вариант, а так хоть марку усилителя узнать. Может и не стоит его ремонтировать.
---------- Сообщение добавлено 14.04.2016 в 05:54 ----------
terrarist, да выход на полевиках IRF540.
Только на 540 не должно быть, ему пара должна стоять 9540.
terrarist, сегодня посмотрю внимательно...
ну если в ремонт и клиентский, то прикиньте в уме его мощность\стоимость и закиньте удочку клиенту со своей ценой, а уж он пускай думает.Цитата:
Сообщение от Витт
Только вот фразы
иЦитата:
Сообщение от Витт
заставляют задуматься, а какая все же у вас основная профессия с таким набором инструмента??Цитата:
Сообщение от Витт
БП то хоть с защитой есть? иначе совсем беда с починкой будет..
ПС: был вчера усь с подобным выходным каскадом, на модели написано, что должен давать 150 Ватт на канал. Кэлцелл бст 150.5.
terrarist, усилитель не клиентский. Отсутствие иных приборов вызвано временными финансовыми сложностями (старый советский осциллограф окончательно умер, приобрести другой пока не получается). Блок питания есть, и он естественно с защитой. Моя основная профессия ремонт РЭА. Вопрос ремонтировать или нет не экономического плана а общего. Вот к примеру, есть (как бы) усилители фирмы супра (выход кстати тоже на полевиках), так вот тратить время на их ремонт просто жалко в виду их убогости. Может и этот усилитель такое же УГ.
П.С. Выходной каскад опознаваемого усилителя на транзисторах одной проводимости - IRF540.
Кэлцелл бст 150.5.- отремонтировал на этой неделе, до сих пор в мастерской лежит, должны на днях забрать...
Не может этого быть,в усилителе P и N канал должен присутствовать обязательно в выходном каскаде:Цитата:
Сообщение от Витт
Вложение 986486
Вот и я о том.. Витт, А если усилок уже пришел перепаханный, визуально незаметно ковыряли ли УМ?Цитата:
Сообщение от gena60
Если бы он был D-класса, то я вполне себе допускаю наличие мосфетов одной проводимости? Но дык это не тот случай, нет здесь шим преобразователя сигнала, лишь линейное усиление.
