При таком входном УМ можно поставить пассивный гейн.
Форум автозвука и установки музыки в автомобиль
Репутация: 880169
При таком входном УМ можно поставить пассивный гейн.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 623
Я так понимаю переменного на 50к будет достаточно?Сообщение от Lexx69
И на что лучше заменить smd конденсатор на входе в ум, стоит 1uF 50v
Репутация: 880169 20 килоом будет нормально, да, а конденсатор желательно поменять, правда smd тоже разные бывают....
Репутация: 623 Получается с проца сигнал идет на переменик 20к последователь, после него нужно резистор цеплять на землю? Конденсатор нужно типа nichicon fg и какой емкости его взять?
Репутация: 880169

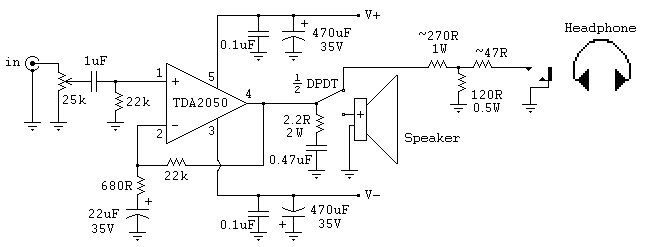

Только входная часть, на остальное можно не смотреть, это для примера, что бы не рисовать...
Ставите переменник и конденсатор 4,7 мкф будет достаточно... можно электролит, можно и качественную пленку, если влезет...
Ну конечно, далее, стоило бы добавить еще RC цепочку для подавления вч помех...

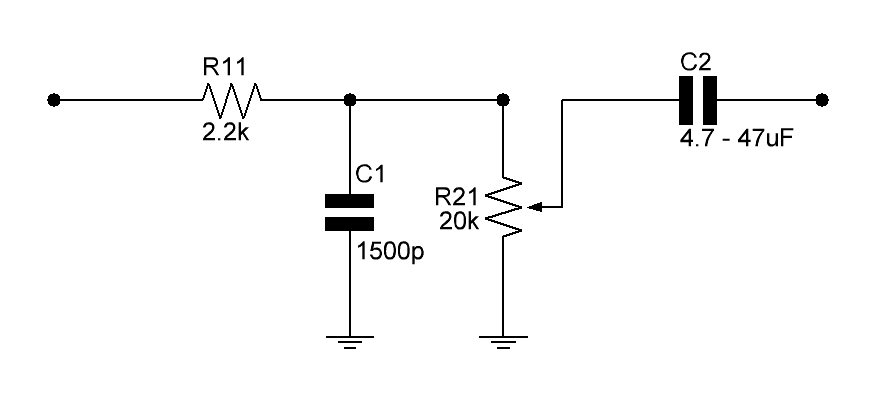

Репутация: 623 Нарисовал схему, RC фильтр на 48КГц
Только входная часть, на остальное можно не смотреть, это для примера, что бы не рисовать...
Ставите переменник и конденсатор 4,7 мкф будет достаточно... можно электролит, можно и качественную пленку, если влезет...
Ну конечно, далее, стоило бы добавить еще RC цепочку для подавления вч помех...

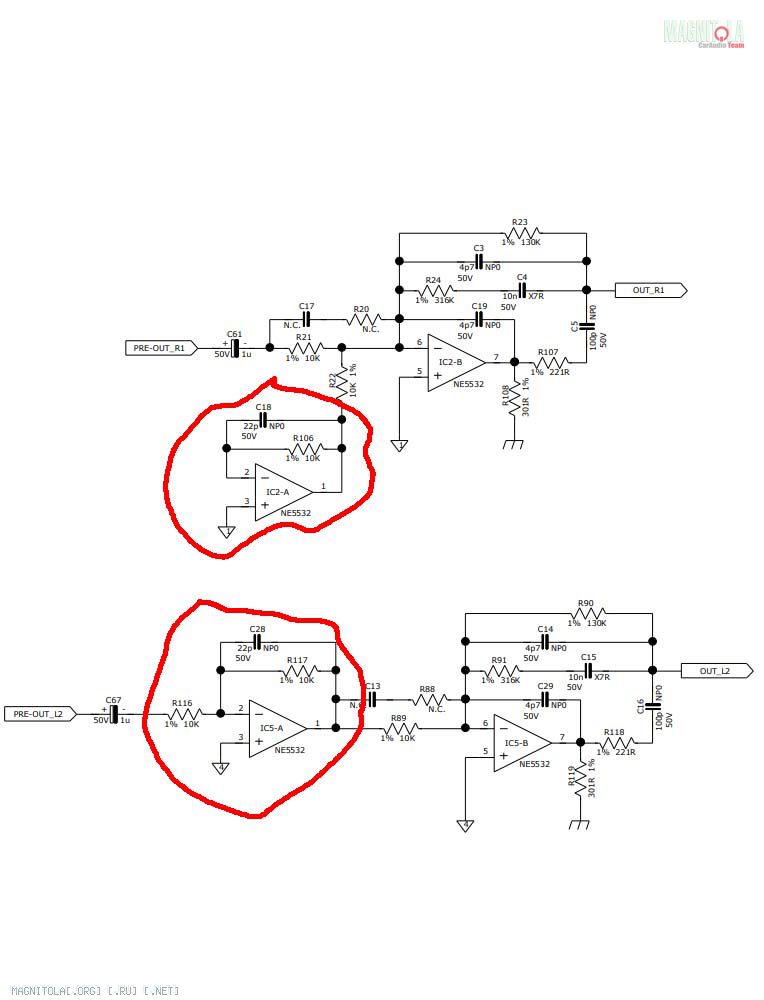

Репутация: 623 Нашел похожую схему
Включение ОУ разное в левом и правом канале.
Если отключать пред и фильтра, нужно делать одинаково в обоих каналах?

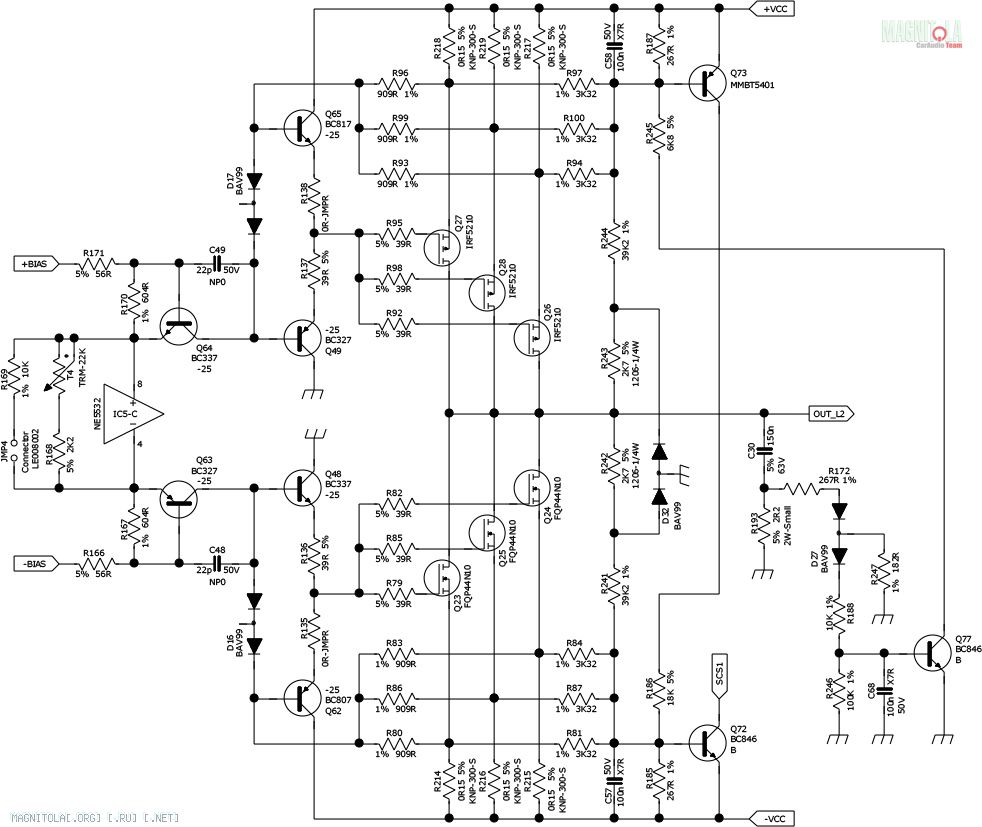

Репутация: 623 Как организована ОС в этом усилителе
Ток покоя регулируется резистором T4?
Возможна в данной схеме регулировка нуля на выходе?
Репутация: 880169 1. Да, нормально.
2. Это тебе не нужно, если пред отключаешь. Каналы не будут мостится, делаешь одинаково..
3. Хотелось бы узнать от чего эта схема... Вернее её кусок... Т4 задаёт смещение ноля на выходе...
Репутация: 623 Мост мне не нужен, значит сделаю одинаково, какой нужен вариант вверхний или нижний на схеме.
Схема от mosconi 4.200. Полчается чтоб ноль установить на выходе нужно настраивать t4?
