Первый подойдёт...
У москони не полная схема... Вообще, как чаще всего принято "Bias" это и есть регулировка тока покоя, но как она реализована на схеме нет...
Схема довольно нестандартна и не простая, как кажется на первый взгляд...
Выход на полевиках иногда требует очень аккуратной настройки токов покоя, поэтому не имея описания в сервисмануале как он настраивается, лезть не советую.
Аналогичная схема и у audiosystemЦитата:
Сообщение от Lexx69
Описание по настройке тока покоя
The procedure must be effected without any input signal and any load!
The PCB must be mounted on heatsink!
1. With the amplifier without any connection rotate anticlockwise each trimmer to the end point.
2. Connect the power supply to the amplifier. The input voltage must be 14,4V. You must have a voltmeter and
amperometer to input supply.
3. Switch on the amplifier using the remote input.
4. Wait about 20 sec then read the value of idle current using the amperometer. The standard value is 450 mA.
5. Rotate clockwise the trimmers, one trimmer at time, to increase the iddle current of 100 mA each trimmer..
This procedure must be effected carefully, a fast rotation shall cause an amplifier instability causing a faulty.
6. At the end of the procedure the idle current must be 650 mA

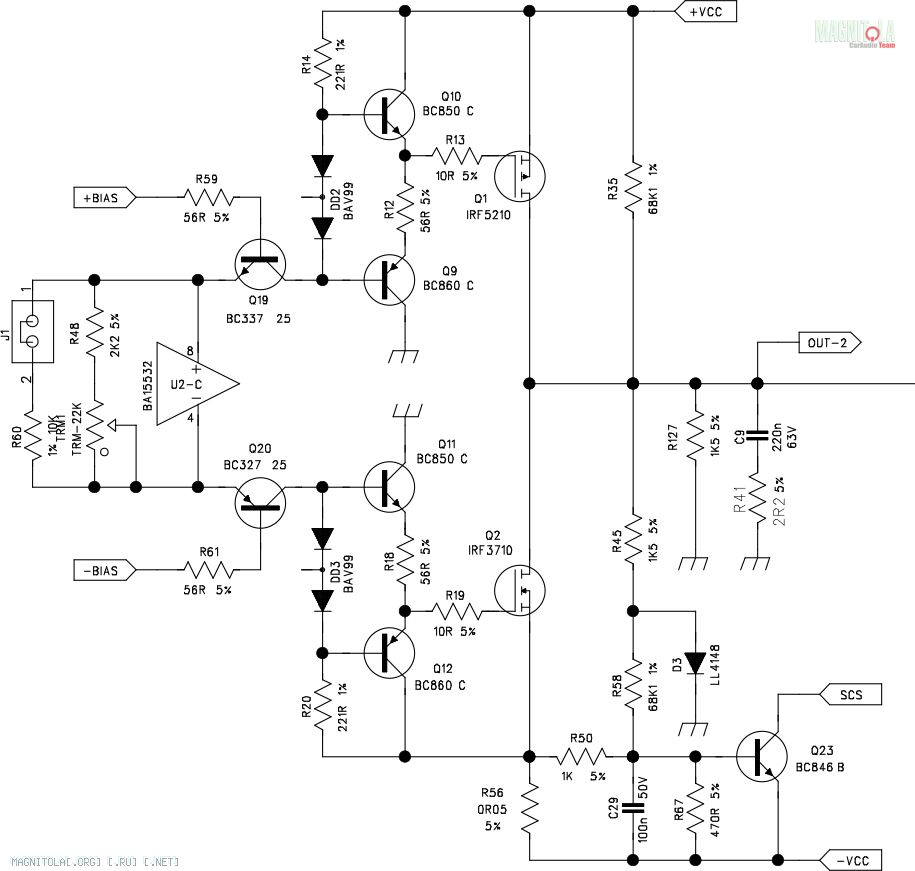

Вложение 1304259
То, что называю, удалять гланды через анус... делать это крайне неудобно... так как ток покоя выставляется в нескольких каналах по общему потреблению усилителя...Цитата:
Сообщение от spl77
Опять же это только кусок схемы... но здесь не ново, ставить операционник в таком подключении... с предыдущей схемой много общего, но есть и небольшие отличия... ну это не важно в данном случае.
