Усилитель Gladen XL275c2 хлопок при включении
Добрый день.
Усилитель Gladen XL275c2
Проблема - хлопок при включении в обоих каналах, при отключении ремоута зеленый светодиод продолжает гореть музыка играть, через пару секунд начинает гаснуть зеленый светодиод и музыка затихает в конце с хрипами.
Питание на входе 14в
Питание УМ +48,6 (-48,4)В
Питание ОУ УМ +7,08 (-6,8)В
Питание ОУ преда +15,63 (-15,28)В
На усилителе была пломба, но такое ощущение что его уже ремонтировали, стабилитроны ZD82,ZD83 коряво впаены и паяльником поплавлены конденсаторы С80, С81.
При отключении ремоута на питании ОУ УМ подскакиевает с -6,8 до -7,2 (также на ОУ преда с -15,28 до -15,9) после идет на спад , по плюсу нет.
Громкость хлопка зависит от гейна, но немного.
Попробовал отпаять разделительные конденсаторы между предом и УМ. Хлопок пропадает.
Помогите разобраться в проблеме.
Re: Усилитель Gladen XL275c2 хлопок при включении
Re: Усилитель Gladen XL275c2 хлопок при включении
В большинстве усилителей (автомобильных) реализован "мягкий" старт , на задержке подачи питания входного дифференциального каскада.
Re: Усилитель Gladen XL275c2 хлопок при включении
Re: Усилитель Gladen XL275c2 хлопок при включении
Цитата:
Сообщение от
MaLoi Голова пионер?
Нет. Хлопок и при отключенных рца.
Re: Усилитель Gladen XL275c2 хлопок при включении
проверьте
qm32 31
может
qm1
с35 поверить ёмкость
Вложений: 1
Re: Усилитель Gladen XL275c2 хлопок при включении

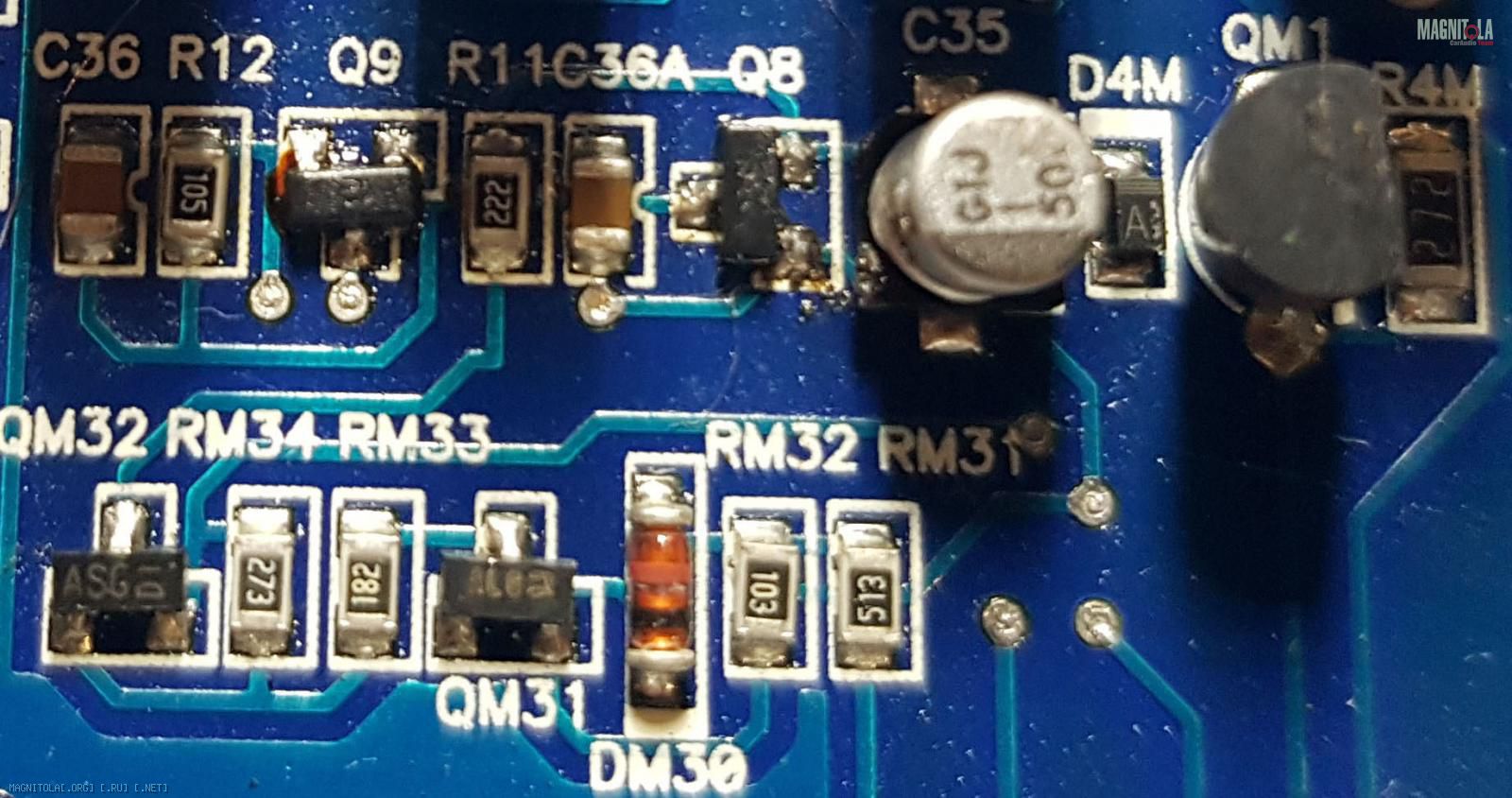

Нашел дохлый транзистор в цепи Mute
Маркировка 1E номер на плате Q9 корпус sot23
По расшифровке BC847
после замены отпишусь
Вложение 1303535
Re: Усилитель Gladen XL275c2 хлопок при включении
После замены транзистора проблема ушла, запускается с задержкой, хлопка нет. При отключение ремоута тишина.
---------- Сообщение добавлено 16.12.2019 в 16:52 ----------
Чтобы не создавать новую тему спрошу тут.
При работе усилителя есть небольшой шум в ас в сч, вч диапазоне. При отключении разделительных конденсаторов smd 1uf50v между предом и ум шум пропадает. Получается шумит сам пред.
Можно решить эту проблему заменой электролитов в питание оу и нужно ли их шунтировать?
Может оу tl074 вообще отключить т.к они мне не нужны. В системе стоит проц mdlab dsp8 pro все настройки в нем, усь будет работать на трехполосный фронт с пас фильтром. Выход в проце 4в напрямую я так понимаю подключить к ум нельзя. Нужно расчитать делитель и конденсатор?
И третий вариант собрать отдельно плату к примеру на opa2134 по одной на канал, буфер и регулятор гейна + сделать отдельно питание на lm.
Подскажите какой вариант будет наилучший.[COLOR="Silver"]
[
Re: Усилитель Gladen XL275c2 хлопок при включении
Померь входное сопротивление УМ и максимальный входной сигнал до клиппа...
Иногда можно обойтись и пассивным гейном без буфера.
P/S при замкнутом входе усилителя шум есть? имеется ввиду rca...
Вложений: 1
Re: Усилитель Gladen XL275c2 хлопок при включении
Цитата:
Сообщение от
Lexx69 Померь входное сопротивление УМ и максимальный входной сигнал до клиппа...
Иногда можно обойтись и пассивным гейном без буфера.
P/S при замкнутом входе усилителя шум есть? имеется ввиду rca...
Шум остается.
Входное 28,5 кОм

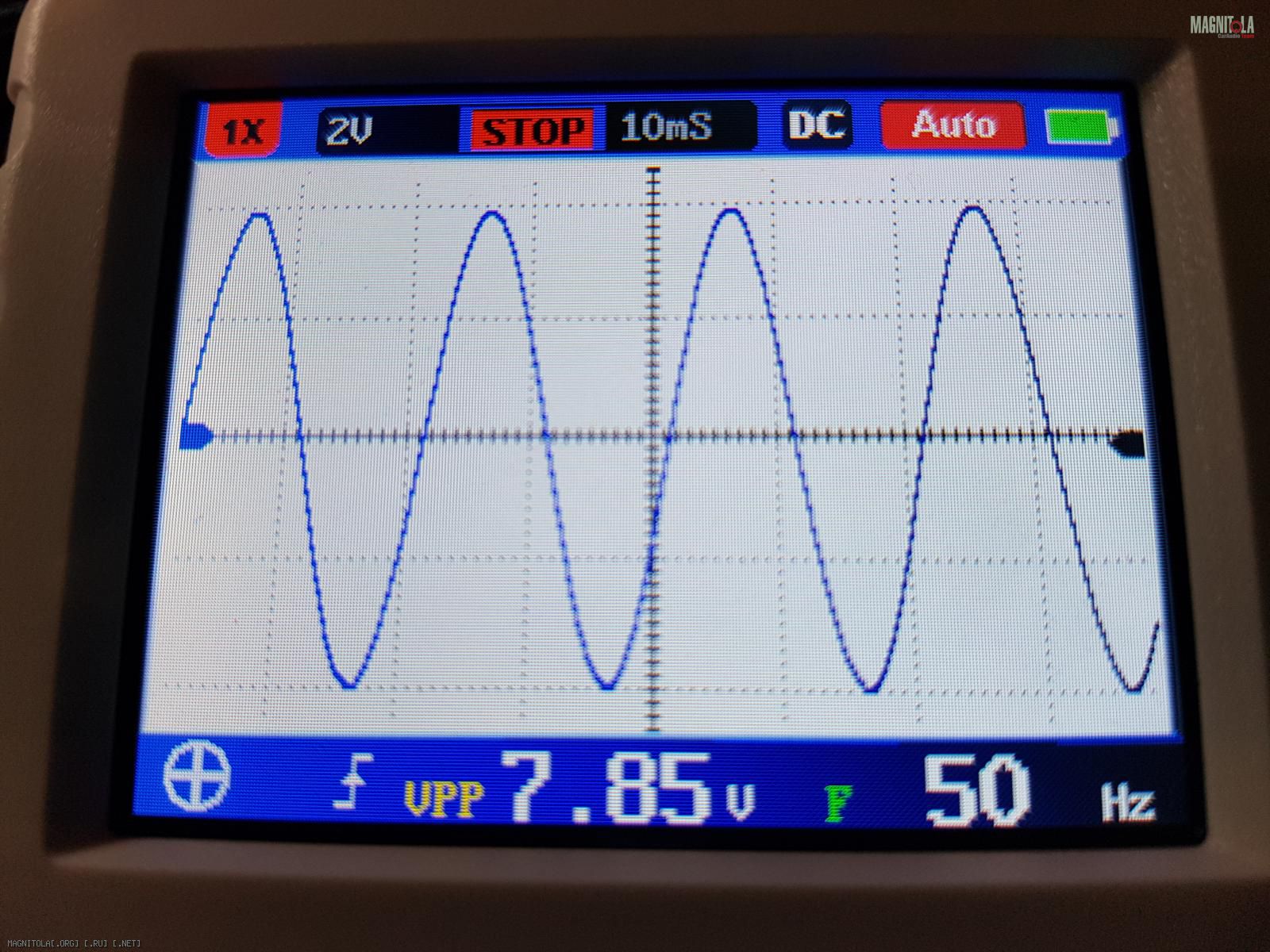

До клипа на входе в ум получается 4в? Фото
Вложение 1304025
