21 сентября 2014 г.
Сегодня я доделал простую и эффективную систему включения пылесоса, при включении любого из станков.
Но обо всём по-порядку.
Началось всё с того, что я решил разобрать пылесос, чтобы посмотреть на его электрическую схему и, если возможно, вынести кнопку включения за пределы корпуса.
И разместить под рукой, где-нибудь в торце столешницы.
http://sam01.users.photofile.ru/phot.../133240737.jpg
После открытия крышки, я долго смеялся, глядя на эту "схему".:)
Кнопка, разъём и конденсатор перед входом питания в двигатель. Всё.
http://sam01.users.photofile.ru/phot.../133240738.jpg
И вот, минут через 5 разглядывания внутренностей, меня и осенило!
Для подтверждения догадки, решил посмотреть подключения в ленточной пиле.
Там тоже всё очень просто. Магнитная кнопка, два концевика на дверцах и далее провода идут в коробку на двигателе.
В той коробке стоит колодка и конденсатор. Но коробка меня не интересовала. Магнитная кнопка имеет маркировку СК-1.
Сразу я не нашёл на нее данных в интернете. Однако потом выяснилось, что эта кнопка имеет разную маркировку.
Меня же интересовало, как она работает. Оказалось, что она разрывает оба контакта: и фазу, и ноль. То, что нужно.
http://sam01.users.photofile.ru/phot.../133240739.jpg
Схему подключений внутри сверлильного станка я знаю. Там у меня имеется магнитный пускатель со одной свободной парой. Сел зарисовать схему.
Для включения пылесоса от станков, достаточно было взять у каждого из станков по проводу и подключить их после кнопки включения в пылесосе.
То есть в её обход. На провод подаётся один из питающих проводов. Ведь второй будет постоянно включен в розетку, а, значит, питание на нём будет постоянно.
Сначала я завёл всё на нейтраль (ноль), но потом проконсультировался с одним человеком, который посоветовал мне сделать соединения на фазе. В целях безопасности.
В конце концов, вот, что у меня получилось.
http://sam01.users.photofile.ru/phot.../133240740.jpg
Фишка всего этого в том, что при включении одного из станков, на другой не подаётся питание, поскольку там линия разорвана (пускателями).
Чтобы не тащить лишний проводок из каждого станка, я придумал, что таким связующим звеном может выступить жёлто-зелёный провод земли.
Поскольку земля в гараже отсутствует как класс, этот провод остаётся свободным, а клемма в колодке розеток тоже свободна.
Всё, что потребовалось - заменить кабели питания с двумя жилами на провода с тремя жилами. Единственным кабелем, где присутствовал провод земли был кабель питания ленточной пилы.
В сверлильном станке я подавал питание 2-х жильным ПВС, в пылесосе кабель питания тоже двужильный.
Как-то давно, я купил в Леруа колодку на три позиции. Осталось купить три вилки и моток кабеля; взял ПВС 3х1,5, 5 метров.
http://sam01.users.photofile.ru/phot.../133240741.jpg
С помощью индикаторной отвёртки нашёл фазу. В ленточной пиле, подключил провод земли к фазе (L) ПОСЛЕ магнитной кнопки.
http://sam01.users.photofile.ru/phot.../133240742.jpg
В сверлильный станок завёл кусок нового, трёхжильного кабеля и земляной провод подключил на свободную, четвёртую пару (7 и 8) в магнитном пускателе.
На вход (7) питание взял с фазы входного кабеля. Забыл сфотографировать внутренности сверлильного станка. Сорри.
Ещё в пятницу, закрепил на стене дощечку для колодки и выкрасил её.
Сегодня подключил двужильным кабелем блок розеток. Землю НЕ ПОДКЛЮЧАЛ.
http://sam01.users.photofile.ru/phot.../133240743.jpg
Колодка стоит на месте. Поставил маркировку фазы и нейтрали.
http://sam01.users.photofile.ru/phot.../133240744.jpg
Станки подключены.
http://sam01.users.photofile.ru/phot.../133240745.jpg
Зря я купил всего 5 метров кабеля в Леруа. Остался очень короткий кусочек для пылесоса.
Но я всё равно решил подключить его, чтобы попробовать систему в работе.
Внутри пылесоса, подключил провод земли к фазе в обход кнопки включения.
http://sam01.users.photofile.ru/phot.../133240746.jpg
Ну, в общем-то и всё. Вот и вся не хитрая система.:)
http://sam01.users.photofile.ru/phot.../133240747.jpg
Тестовое включение на нижеследующем видео. Всё работает ПРЕКРАСНО!:)
http://www.youtube.com/watch?v=I3I-GZ9Sr5M
Затем занялся изготовлением ящика для мусора под циклонный фильтр.
Ящик делал из фанеры 10 мм.
http://sam01.users.photofile.ru/phot.../133240749.jpg
Все соединения: саморезы + клей ПВА. Дно ящика.
http://sam01.users.photofile.ru/phot.../133240750.jpg
После нехитрых подсчётов выяснил объём ящика - чуть больше 35 литров. Нормально.
http://sam01.users.photofile.ru/phot.../133240751.jpg
Примеряем на месте. Ящик идеально вписался в размеры платформы.:)
Всё-таки, пилящая ровно циркулярка - офигенная штука!:)))
http://sam01.users.photofile.ru/phot.../133240752.jpg
В рабочем положении - задвинутый под стол.
http://sam01.users.photofile.ru/phot.../133240753.jpg
http://sam01.users.photofile.ru/phot.../133240754.jpg
Примеряем с крышкой и фильтром.
http://sam01.users.photofile.ru/phot.../133240755.jpg
Всё рассчитано правильно, платформа с содержимым выкатывается из-под стола свободно.
http://sam01.users.photofile.ru/phot.../133240756.jpg
Врезал ещё одну фанерку по внутреннему размеру ящика и приклеил её к крышке.
Чтобы крышка в закрытом положении не болталась и можно было закрыть крышку герметично.
http://sam01.users.photofile.ru/phot.../133240757.jpg
А вот как прижать крышку к корпусу ящика - тут я впал в ступор.
Хотел было применить замки "бабочки", но они не удобны (некуда ответную часть закрепить).
Поехал в Леруа. Купить ещё метров 5-10 кабеля, ещё пару струбцин и кое-что по-мелочи.
Заодно посмотреть что-то, чем можно прижимать крышку к ящику.
Понравился вот такой уголок. В нём можно нарезать резьбу в одном из отверстий.
На два оставшийся прикрутить саморезами внутри ящика и вкручивать винт-барашек.
Но тогда в крышке будет четыре дополнительных отверстия, куда будет подсасывать воздух.
http://sam01.users.photofile.ru/phot.../133240758.jpg
Долго ходил в скобяном отделе. Вроде нашёл кое-что.
Но об этом - завтра.:)
Продолжение будет.
Ждем!
22 сентября 2014г.
Думал уже не опубликую продолжение (а оно вообще нужно? Кто-то ещё читает?) - жутко заглючил фотохостинг.
Пока нашёл новый... уффф... уморился.
Ладно. Попробую продолжить.
Вчера вечером (я повадился ездить в Леруа вечерами, когда нет пробок) я долго пасся в Леруа в отделе скобяных товаров, в поиске каких-либо замков, защёлок для крышки ящика. Нашёл только такие, которые подходили бы по размеру (на фото под цифрой 1). Купил аж 12 штук.
Но сегодня, перед тем, как поехать в гараж, решил заскочить на Дмитровский строительный рынок и поискать там защёлки-лягушки для ящиков.
Таки нашёл!:) Взял шесть штучек по 50 рублей (на фото под номером два).
http://images15.fotki.com/v1626/phot...rage757-vi.jpg
Требовалось герметизировать торец ящика и нижнюю грань крышки (на фото обозначил стрелками).
http://images16.fotki.com/v388/photo...rage758-vi.jpg
При закрытой крышке, щели не очень большие.
http://images14.fotki.com/v218/photo...rage759-vi.jpg
Защёлка-лягушка очень хорошо притягивает крышку к корпусу ящика.
http://images15.fotki.com/v1624/phot...rage760-vi.jpg
Но, прежде, чем монтировать все защёлки, нужно сделать герметизацию.
В качестве прокладки, я купил в Ситилинке коврики для мыши.
Хотел одного типа, но он оказался один (а мне нужно было четыре).
Потом поискал и нашёл другие. По цене в два раза дороже, но и в размере ровно в два раза больше.
В итоге вышло так же по деньгам, как если бы я купил четыре. Взял два коврика (по 80 рублей за штуку).
Размер коврика около 40 на 27 см.
http://images16.fotki.com/v378/photo...rage761-vi.jpg
Коврик из каучука толщиной 1.5 мм. Сверху наклеена тряпочка с принтом. Смешные зайцы? Или хомячки?.:)
http://images20.fotki.com/v685/photo...rage762-vi.jpg
Тряпочка достаточно легко отдирается. Главное - не торопиться. Резина тонкая и рвётся, если резко потянуть.
На одном коврике я отодрал тряпку дома, сразу после покупки.:)
http://images51.fotki.com/v278/photo...rage763-vi.jpg
Коврик с одной стороны имеет фактуру насечек (против скольжения по столу), а со стороны тряпочки гладкий.
http://images20.fotki.com/v681/photo...rage764-vi.jpg
Из него я нарезал полоски шириной 9 мм и вырезал две круглых прокладки для циклонных фильтров.
Ещё осталось половина коврика. Пусть будет, очень часто нужна такая тоненькая мягкая резина.
http://images53.fotki.com/v617/photo...rage765-vi.jpg
Наклеил полоски на торец ящика с помощью клея "Момент", строго соблюдая технологию склейки, написанную на упаковке.
http://images60.fotki.com/v224/photo...rage766-vi.jpg
Другие четыре полосы ушли на крышку.
http://images60.fotki.com/v224/photo...rage767-vi.jpg
Ну, вот, теперь с герметичностью ящика будет полный порядок.
http://images16.fotki.com/v378/photo...rage768-vi.jpg
Общий зазор с прокладками 3 мм, соответственно.
http://images51.fotki.com/v628/photo...rage769-vi.jpg
После того, как прокладки были наклеены, смонтировал все четыре защёки.
Заодно прикрутил две ручки, чтобы ящик было удобно выносить и опустошать.
http://images16.fotki.com/v368/photo...rage770-vi.jpg
Ручки прикрутил так, чтобы в рабочем положении они не мешали пылесосу.
http://images53.fotki.com/v1520/phot...rage771-vi.jpg
Затем собрал всё конструкцию посмотреть, где прикрутить защёлки для фиксации ящика к платформе.
http://images60.fotki.com/v361/photo...rage772-vi.jpg
И смонтировал эти защёлки. Это нужно для того, чтобы ящик не сдвигался, если мне нужно включить только один пылесос, например, пнув ногой по кнопке включения.:)
http://images53.fotki.com/v1459/phot...rage773-vi.jpg
Для крючка, выфрезеровал посадочную площадку.
http://images15.fotki.com/v1624/phot...rage774-vi.jpg
Циклонный фильтр хотел прикрутить к крышке болтами насквозь.
Просверил одно центровочное отверстие и понял, что лажанулся. Нафига делать лишние отверстия, если можно прикрутить не насквозь?
Просверлил не до конца отверстия и ввинтил туда закладные с резьбой М6. А проделанное отверстие залил клеем ПВА смешанным с опилками.
http://images20.fotki.com/v685/photo...rage775-vi.jpg
Конструкция готова. Ещё немного доработал, чтобы свободно закатывалась и выкатывалась из-под стола.
http://images51.fotki.com/v628/photo...rage776-vi.jpg
Подсоединил шланги...
http://images14.fotki.com/v1375/phot...rage777-vi.jpg
http://images15.fotki.com/v1626/phot...rage778-vi.jpg
...и решил опробовать работу системы. Собрал мусор с небольшого участка пола у столов.
Результат отличный!:)
http://images15.fotki.com/v1626/phot...rage779-vi.jpg
Затем разрезал фрагмент шланга идущий из фильтра в пылесос и вставил соединительную муфту.
http://images60.fotki.com/v224/photo...rage780-vi.jpg
Муфта нужна для того, чтобы я мог подключить к пылесосу длинный шланг, если мне нужно убраться в гараже.
Отсоединяю верхний участок шланга от муфты, вставляю туда другой длинный шланг и убираюсь. Всё просто.
Потом попытался срастить два шланга между собой через такую же муфту.
http://images51.fotki.com/v278/photo...rage781-vi.jpg
Понял, что получается фигня. Завтра заеду на строительный рынок и куплю метров 5-6 шланга такого же диаметра.
Как раз видел там по 50 рублей за метр. А может быть и мягкого гладкостенного возьму (130 рублей за метр).
Завтра посмотрим.
На этом на сегодня всё.
Продолжение будет.
sam01, давай ящик изнутри обработаем на пару слоев. Мало ли, насколько сырым будет мусор.
А так все здорово. Понравился циклонный фильтр, но у нас не видел таких(
Думал над этим. А чем? Вижу только покраску.Цитата:
Сообщение от Radonchik
С другой стороны, сырого мусора вряд ли будет.
Тут на одном форуме предложили в ящик заправлять мусорный пакет полиэтиленовый.:))
Здравая мысль. Только брать специальные мусорные объёмом не меньше 60 литров. Иначе полиэтилен слишком тонкий будет. 60-литровые уже потолще делают.Цитата:
Сообщение от sam01
Минимум - краска. А дальше можно и пакеты, причем их, мне кажется, по несколько раз можно будет использовать, те что Аркадий прописал )))Цитата:
Сообщение от sam01
Нет фотки этих "закладных"?Цитата:
Сообщение от sam01
Ещё интересно как циклон устроен? Патрубок всасывания расположен коаксиально по оси корпуса? Как сделано, что бы падающие из корпуса частицы не попадали в этот патрубок?
Вообще тема очень познавательная! Респект!

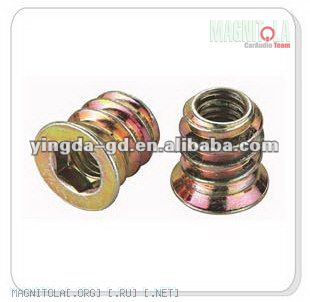

Гайки выглядят вот так:Цитата:
Сообщение от Вячеслав Меркулов
Вложение 645666
Бывают разных типов. Конкретно этот, когда закручиваешь его до упора, то верхняя часть с посадочным отверстием для шестигранного ключа, выламывается.
Внутри остаётся только резьба.

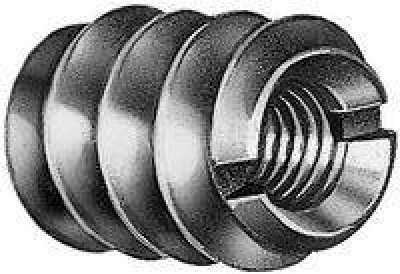

Но я предпочитаю другой тип подобных гаек, найти который в МСК проблематично.
Вложение 645668
Патрубок всасывания входит в конус под углом, таким образом создавая завихрения циклонного типа.
Выходной патрубок уходит внутрь примерно на 1/3 высоты фильтра, чтобы мусор не попадал на выход.
Таким образом, мусор крутиться по кругу (как в смерчах) и постепенно опускается к нижнему отверстию.
А затем благополучно падет в ящик (мусоросборник).
Вообще, офигенная штука! В качестве мусоросборника можно использовать ёмкость любого объёма.
Особенно актуален фильтр на производствах связанных с деревообработкой (пиление ящиков для сабвуферов - в том числе).:)
Сейчас появилась вторая версия этих фильтров. В ней изменена конструкция входного патрубка, за счёт чего повышена производительность и эффективность.
