Дела гаражные, или наводим порядок в гараже.

21 сентября 2014 г.


Сегодня я доделал простую и эффективную систему включения пылесоса, при включении любого из станков.
Но обо всём по-порядку.


Началось всё с того, что я решил разобрать пылесос, чтобы посмотреть на его электрическую схему и, если возможно, вынести кнопку включения за пределы корпуса.
И разместить под рукой, где-нибудь в торце столешницы.



После открытия крышки, я долго смеялся, глядя на эту "схему".
Кнопка, разъём и конденсатор перед входом питания в двигатель. Всё.



И вот, минут через 5 разглядывания внутренностей, меня и осенило!
Для подтверждения догадки, решил посмотреть подключения в ленточной пиле.
Там тоже всё очень просто. Магнитная кнопка, два концевика на дверцах и далее провода идут в коробку на двигателе.
В той коробке стоит колодка и конденсатор. Но коробка меня не интересовала. Магнитная кнопка имеет маркировку СК-1.
Сразу я не нашёл на нее данных в интернете. Однако потом выяснилось, что эта кнопка имеет разную маркировку.
Меня же интересовало, как она работает. Оказалось, что она разрывает оба контакта: и фазу, и ноль. То, что нужно.



Схему подключений внутри сверлильного станка я знаю. Там у меня имеется магнитный пускатель со одной свободной парой. Сел зарисовать схему.
Для включения пылесоса от станков, достаточно было взять у каждого из станков по проводу и подключить их после кнопки включения в пылесосе.
То есть в её обход. На провод подаётся один из питающих проводов. Ведь второй будет постоянно включен в розетку, а, значит, питание на нём будет постоянно.
Сначала я завёл всё на нейтраль (ноль), но потом проконсультировался с одним человеком, который посоветовал мне сделать соединения на фазе. В целях безопасности.
В конце концов, вот, что у меня получилось.



Фишка всего этого в том, что при включении одного из станков, на другой не подаётся питание, поскольку там линия разорвана (пускателями).
Чтобы не тащить лишний проводок из каждого станка, я придумал, что таким связующим звеном может выступить жёлто-зелёный провод земли.
Поскольку земля в гараже отсутствует как класс, этот провод остаётся свободным, а клемма в колодке розеток тоже свободна.
Всё, что потребовалось - заменить кабели питания с двумя жилами на провода с тремя жилами. Единственным кабелем, где присутствовал провод земли был кабель питания ленточной пилы.
В сверлильном станке я подавал питание 2-х жильным ПВС, в пылесосе кабель питания тоже двужильный.


Как-то давно, я купил в Леруа колодку на три позиции. Осталось купить три вилки и моток кабеля; взял ПВС 3х1,5, 5 метров.



С помощью индикаторной отвёртки нашёл фазу. В ленточной пиле, подключил провод земли к фазе (L) ПОСЛЕ магнитной кнопки.



В сверлильный станок завёл кусок нового, трёхжильного кабеля и земляной провод подключил на свободную, четвёртую пару (7 и 8) в магнитном пускателе.
На вход (7) питание взял с фазы входного кабеля. Забыл сфотографировать внутренности сверлильного станка. Сорри.


Ещё в пятницу, закрепил на стене дощечку для колодки и выкрасил её.
Сегодня подключил двужильным кабелем блок розеток. Землю НЕ ПОДКЛЮЧАЛ.



Колодка стоит на месте. Поставил маркировку фазы и нейтрали.



Станки подключены.



Зря я купил всего 5 метров кабеля в Леруа. Остался очень короткий кусочек для пылесоса.
Но я всё равно решил подключить его, чтобы попробовать систему в работе.
Внутри пылесоса, подключил провод земли к фазе в обход кнопки включения.



Ну, в общем-то и всё. Вот и вся не хитрая система.



Тестовое включение на нижеследующем видео. Всё работает ПРЕКРАСНО!





Затем занялся изготовлением ящика для мусора под циклонный фильтр.
Ящик делал из фанеры 10 мм.



Все соединения: саморезы + клей ПВА. Дно ящика.



После нехитрых подсчётов выяснил объём ящика - чуть больше 35 литров. Нормально.



Примеряем на месте. Ящик идеально вписался в размеры платформы.
Всё-таки, пилящая ровно циркулярка - офигенная штука!))



В рабочем положении - задвинутый под стол.




Примеряем с крышкой и фильтром.



Всё рассчитано правильно, платформа с содержимым выкатывается из-под стола свободно.



Врезал ещё одну фанерку по внутреннему размеру ящика и приклеил её к крышке.
Чтобы крышка в закрытом положении не болталась и можно было закрыть крышку герметично.



А вот как прижать крышку к корпусу ящика - тут я впал в ступор.
Хотел было применить замки "бабочки", но они не удобны (некуда ответную часть закрепить).
Поехал в Леруа. Купить ещё метров 5-10 кабеля, ещё пару струбцин и кое-что по-мелочи.
Заодно посмотреть что-то, чем можно прижимать крышку к ящику.


Понравился вот такой уголок. В нём можно нарезать резьбу в одном из отверстий.
На два оставшийся прикрутить саморезами внутри ящика и вкручивать винт-барашек.
Но тогда в крышке будет четыре дополнительных отверстия, куда будет подсасывать воздух.



Долго ходил в скобяном отделе. Вроде нашёл кое-что.
Но об этом - завтра.


Продолжение будет.

22 сентября 2014г.


Думал уже не опубликую продолжение (а оно вообще нужно? Кто-то ещё читает?) - жутко заглючил фотохостинг.
Пока нашёл новый... уффф... уморился.


Ладно. Попробую продолжить.
Вчера вечером (я повадился ездить в Леруа вечерами, когда нет пробок) я долго пасся в Леруа в отделе скобяных товаров, в поиске каких-либо замков, защёлок для крышки ящика. Нашёл только такие, которые подходили бы по размеру (на фото под цифрой 1). Купил аж 12 штук.
Но сегодня, перед тем, как поехать в гараж, решил заскочить на Дмитровский строительный рынок и поискать там защёлки-лягушки для ящиков.
Таки нашёл! Взял шесть штучек по 50 рублей (на фото под номером два).



Требовалось герметизировать торец ящика и нижнюю грань крышки (на фото обозначил стрелками).



При закрытой крышке, щели не очень большие.



Защёлка-лягушка очень хорошо притягивает крышку к корпусу ящика.



Но, прежде, чем монтировать все защёлки, нужно сделать герметизацию.
В качестве прокладки, я купил в Ситилинке коврики для мыши.
Хотел одного типа, но он оказался один (а мне нужно было четыре).
Потом поискал и нашёл другие. По цене в два раза дороже, но и в размере ровно в два раза больше.
В итоге вышло так же по деньгам, как если бы я купил четыре. Взял два коврика (по 80 рублей за штуку).
Размер коврика около 40 на 27 см.



Коврик из каучука толщиной 1.5 мм. Сверху наклеена тряпочка с принтом. Смешные зайцы? Или хомячки?.



Тряпочка достаточно легко отдирается. Главное - не торопиться. Резина тонкая и рвётся, если резко потянуть.
На одном коврике я отодрал тряпку дома, сразу после покупки.



Коврик с одной стороны имеет фактуру насечек (против скольжения по столу), а со стороны тряпочки гладкий.



Из него я нарезал полоски шириной 9 мм и вырезал две круглых прокладки для циклонных фильтров.
Ещё осталось половина коврика. Пусть будет, очень часто нужна такая тоненькая мягкая резина.



Наклеил полоски на торец ящика с помощью клея "Момент", строго соблюдая технологию склейки, написанную на упаковке.



Другие четыре полосы ушли на крышку.



Ну, вот, теперь с герметичностью ящика будет полный порядок.



Общий зазор с прокладками 3 мм, соответственно.



После того, как прокладки были наклеены, смонтировал все четыре защёки.
Заодно прикрутил две ручки, чтобы ящик было удобно выносить и опустошать.



Ручки прикрутил так, чтобы в рабочем положении они не мешали пылесосу.



Затем собрал всё конструкцию посмотреть, где прикрутить защёлки для фиксации ящика к платформе.



И смонтировал эти защёлки. Это нужно для того, чтобы ящик не сдвигался, если мне нужно включить только один пылесос, например, пнув ногой по кнопке включения.



Для крючка, выфрезеровал посадочную площадку.



Циклонный фильтр хотел прикрутить к крышке болтами насквозь.
Просверил одно центровочное отверстие и понял, что лажанулся. Нафига делать лишние отверстия, если можно прикрутить не насквозь?
Просверлил не до конца отверстия и ввинтил туда закладные с резьбой М6. А проделанное отверстие залил клеем ПВА смешанным с опилками.



Конструкция готова. Ещё немного доработал, чтобы свободно закатывалась и выкатывалась из-под стола.



Подсоединил шланги...




...и решил опробовать работу системы. Собрал мусор с небольшого участка пола у столов.
Результат отличный!



Затем разрезал фрагмент шланга идущий из фильтра в пылесос и вставил соединительную муфту.



Муфта нужна для того, чтобы я мог подключить к пылесосу длинный шланг, если мне нужно убраться в гараже.
Отсоединяю верхний участок шланга от муфты, вставляю туда другой длинный шланг и убираюсь. Всё просто.
Потом попытался срастить два шланга между собой через такую же муфту.



Понял, что получается фигня. Завтра заеду на строительный рынок и куплю метров 5-6 шланга такого же диаметра.
Как раз видел там по 50 рублей за метр. А может быть и мягкого гладкостенного возьму (130 рублей за метр).
Завтра посмотрим.
На этом на сегодня всё.


Продолжение будет.

Сообщение от Radonchik

sam01, давай ящик изнутри обработаем на пару слоев. Мало ли, насколько сырым будет мусор.
А так все здорово. Понравился циклонный фильтр, но у нас не видел таких(

Думал над этим. А чем? Вижу только покраску.
С другой стороны, сырого мусора вряд ли будет.
Тут на одном форуме предложили в ящик заправлять мусорный пакет полиэтиленовый.)

Сообщение от Вячеслав Меркулов

Нет фотки этих "закладных"?
Ещё интересно как циклон устроен? Патрубок всасывания расположен коаксиально по оси корпуса? Как сделано, что бы падающие из корпуса частицы не попадали в этот патрубок?
Вообще тема очень познавательная! Респект!

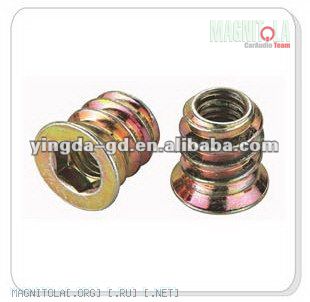

Гайки выглядят вот так:


Бывают разных типов. Конкретно этот, когда закручиваешь его до упора, то верхняя часть с посадочным отверстием для шестигранного ключа, выламывается.
Внутри остаётся только резьба.

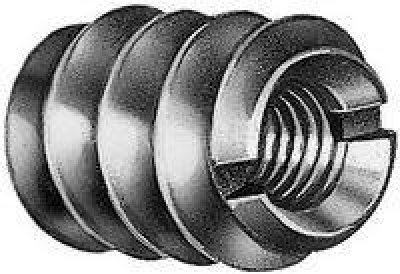

Но я предпочитаю другой тип подобных гаек, найти который в МСК проблематично.


Патрубок всасывания входит в конус под углом, таким образом создавая завихрения циклонного типа.
Выходной патрубок уходит внутрь примерно на 1/3 высоты фильтра, чтобы мусор не попадал на выход.
Таким образом, мусор крутиться по кругу (как в смерчах) и постепенно опускается к нижнему отверстию.
А затем благополучно падет в ящик (мусоросборник).

Вообще, офигенная штука! В качестве мусоросборника можно использовать ёмкость любого объёма.
Особенно актуален фильтр на производствах связанных с деревообработкой (пиление ящиков для сабвуферов - в том числе).
Сейчас появилась вторая версия этих фильтров. В ней изменена конструкция входного патрубка, за счёт чего повышена производительность и эффективность.
