Пациент готов...
к труду и обороне.:laugh3:
Фото конструкции, позже добавлю видео для сравнения оригинала и мода.
Купил еще 2-х доноров, будет у мну их 3 штуки,
правда на 2 уже есть желающие.:scratch_one-s_head:

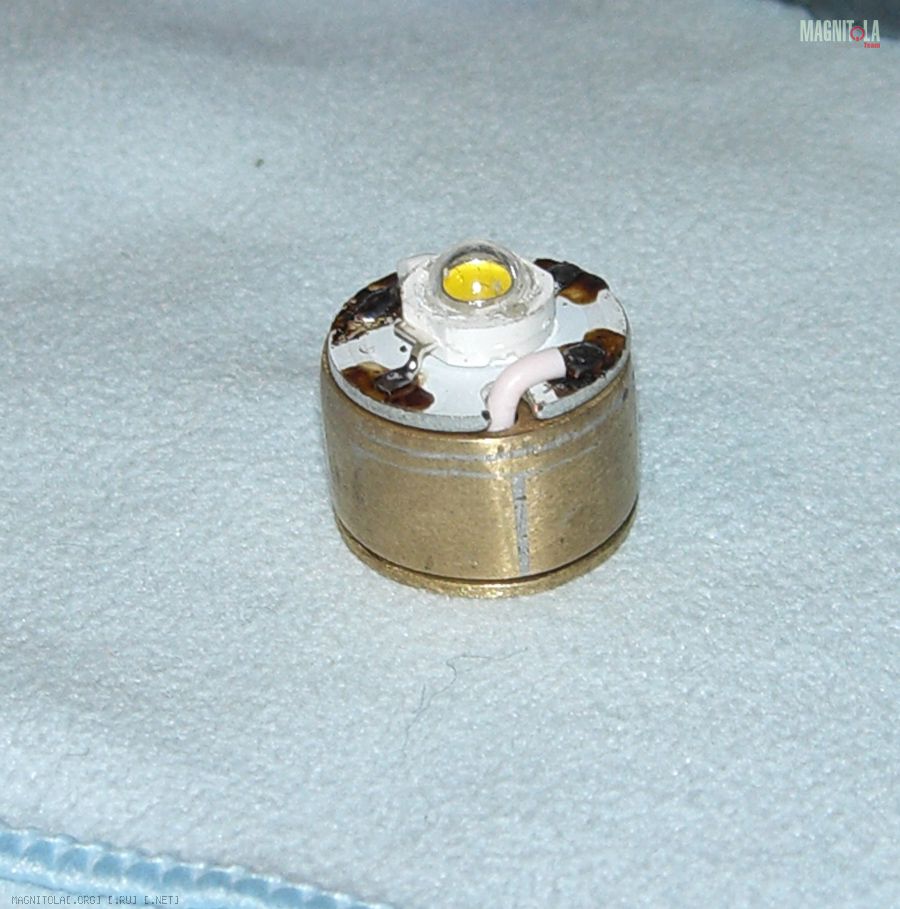

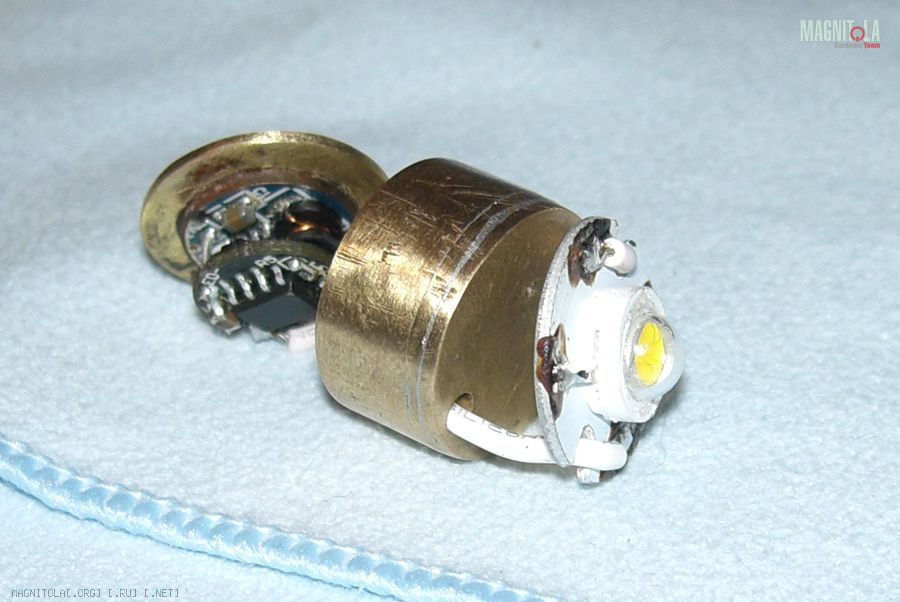

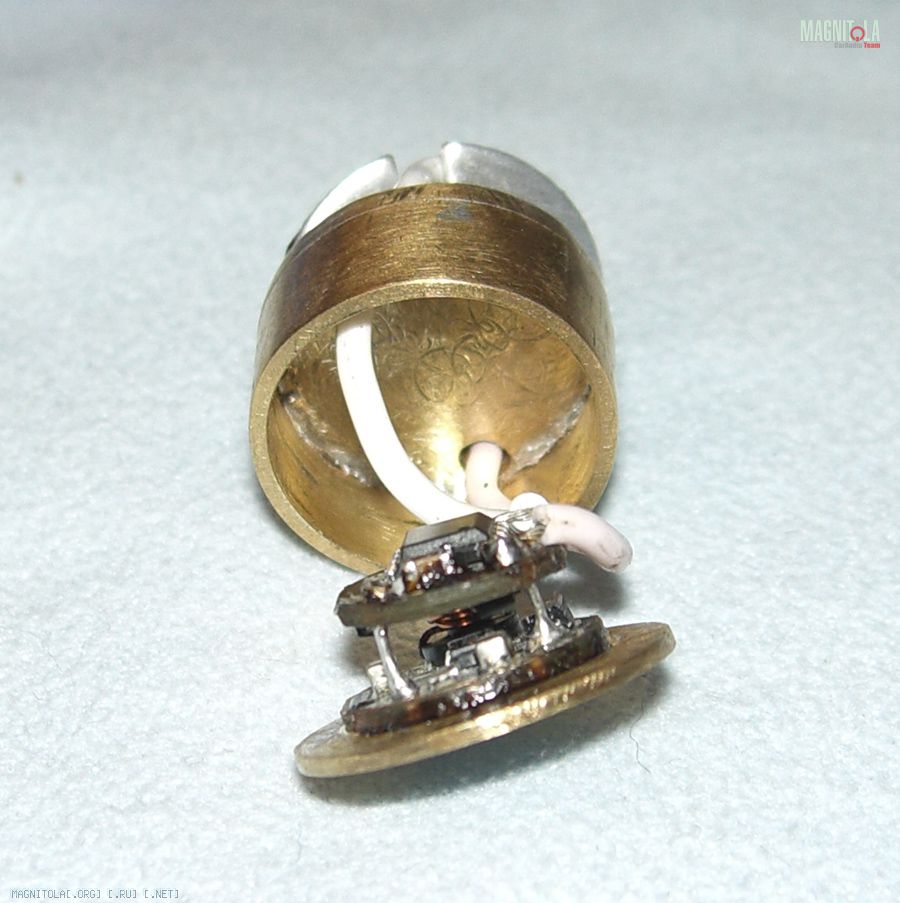

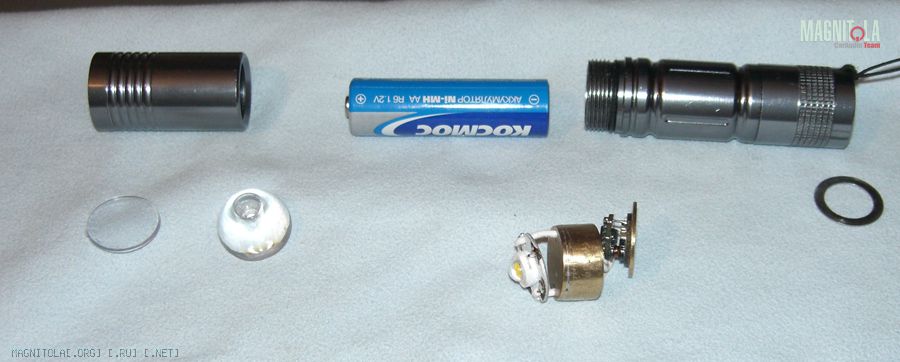

Вложение 247524Вложение 247528
Вложение 247530Вложение 247532
Экспресс тест, комментарий.
Съемка примерно с 3-х метров в темноте.
Первый, синий - стандартный только из магазина.
Второй, белый - модифицированный, бывший синий.:laugh3:
Трех режимный: Сильный, малый, стробоскоп.
Третий - здоровый фонарь. 5-ти режимный.

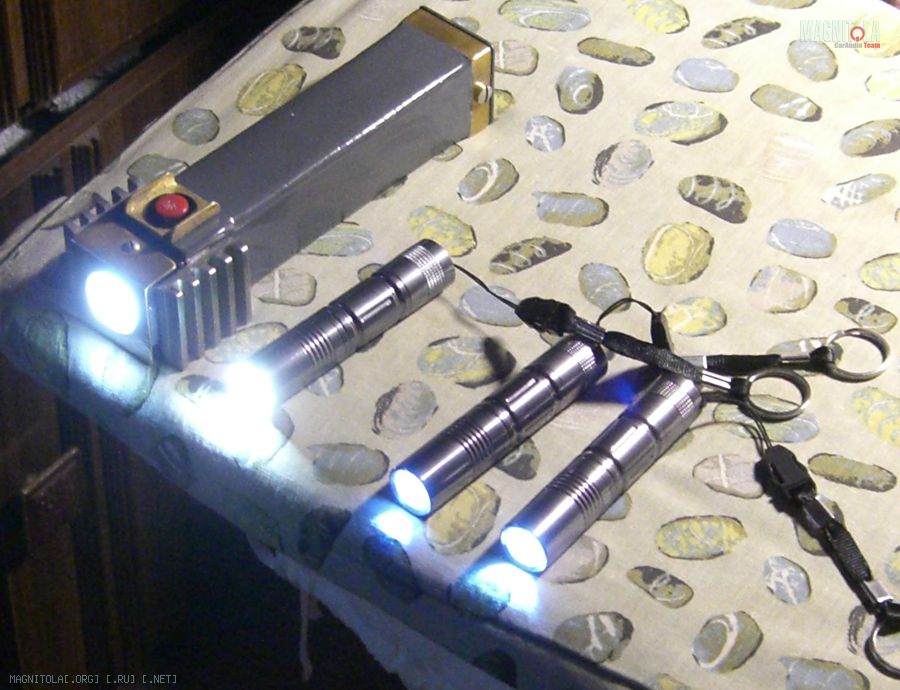

Групповое фото.
Вложение 248498
Видео.
http://www.youtube.com/watch?v=akCuHgLcTCU
Ухты ) классный девайс он на батарейках ?
vad.inhell
Все на аккумах, по типу "Космос-2800" пр-во КНР. (Коми Народная Республика):laugh3:
Мои замеры показали, что их емкость при разряде током 200-300 милиампер, соответствует цифрам на этикетке.
Шикарно, а как заряжать? От сети? Помните в союзе был фонарик динамка пожамкал и вот он свет )))
vad.inhell Дык обычные пальчиковые аккумы, чем заряжают?
Зарядник и все, а аккума хорошего года на 4-6 хватает.
На батарейках можно разориться.
Освежу темку фотками.
2 донорских тела фонарей, приняли в себя новые органы.
Пересадка прошла успешно, органы прижились.
Звезда помазана термопастой, для улучшения теплоотвода.
Звезда-монтажная площадка с выводами под светик (белая фигулина).:blum3:
Фоты имплантов, прилагаются.:laugh1:

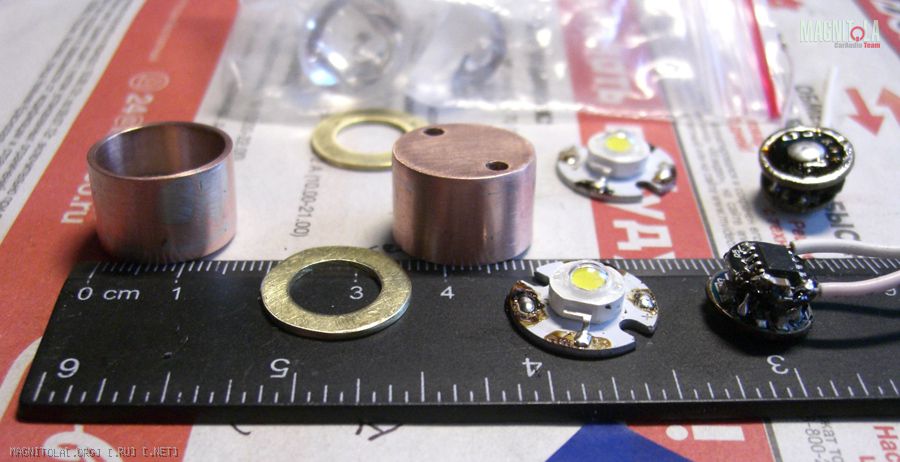

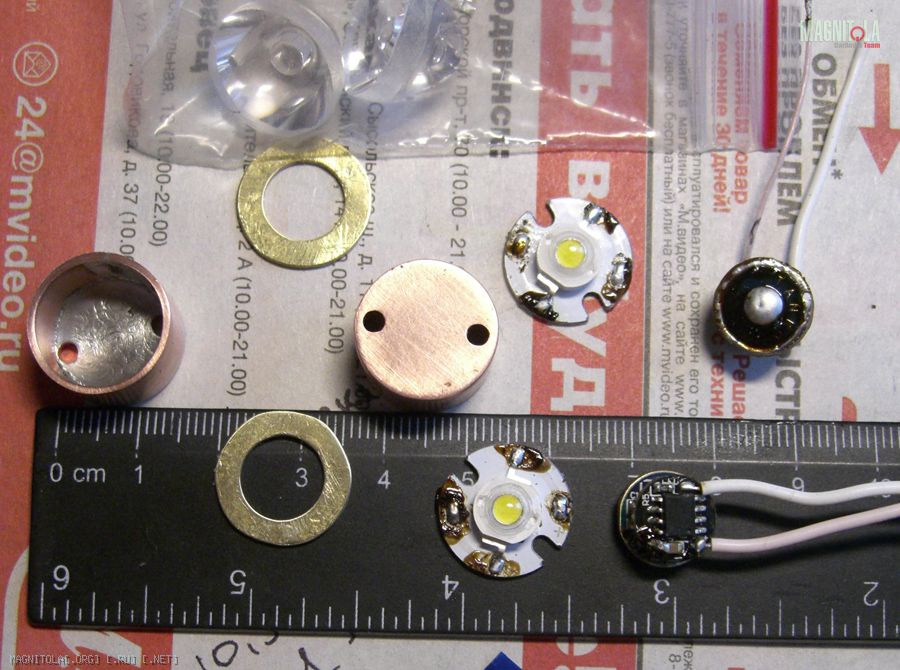

Вложение 249048 Вложение 249050
Состав оборудования.
Светодиод 3HP2С сверхяркий мощный белый, драйвер LD-mini, аккум космос 2800 мА/ч.
Провел испытания.
Свежезаряженный аккум, в максимальном режиме, протянул 1 час 15 минут.
В экономном режиме будет порядка 7-8 часов.
Корпус достаточно сильно греется, но рука терпит.
Так что теплоотвода достаточно, рекомендую данную конструкцию к применению,
по мне она оправдала все ожидания.
Плюс не требует особых навыков по реализации.
Опробовал 3 коллиматора:
1. LR1 - Вторичная оптика для светодиодов 1 Вт STAR, emitter, 10 градусов,
2. LR1 - Вторичная оптика для светодиодов 1 Вт STAR, emitter, 15 градусов,
3. R-20XP01-15F - Вторичная оптика для светодиодов серии Cree XP, 15 градусов.
Самым предпочтительным оказался 3 вариант, засветка равномерная, отсутствует черное пятно в центре.
Второе место у номера 1, засветка равномерная, но присутствует небольшое черное пятно в центре.
Номер 2 показал себя хуже всех, пятно явно видно, но в принципе не сильно критично.
Обтачивал коллиматоры напильником до диаметра - 17 мм, чтобы легко входили в корпус.
Можно чуть критики?
Нынче вроде как моден светодиод cree xml-t6, у него светоотдача до 1000 лм при мощности меньше 10 Вт. Это если нужна максимальная эффективность. Если максимум света с одного ядра - sst-90 - по-моему 2500 лм при 30 Вт.
И про батарейки так-же - простые пальчиковые NiMh аккумуляторы полностью проигрывают Li-Ion и Li-Pol. Самый популярный вариант - Литийионные акки формата 18650. Чуть больше пальчиковой батарейки по размерам, но напряжение 3.7 и емкость 2700. + Как у любого лития никаких проблем с памятью и полная зарядка за час-два.
ну и на последок - что бы не химичить квадратных монстров с торчащими во все стороны ребрами охлаждения, есть например сайт http://www.dealextreme.com/ - долгая, но бесплатная доставка, фонарик на 1000 лм + акки + зарядка обойдутся в 50-60$. Я брал вот такой http://www.dealextreme.com/p/fandyfi...0-3x123a-91137 - светит дальше и ярче галогенового света машины.
LaCrema Это все понятно, только аккумы литиевые нужно купить, зарядку под них толковую с защитами.
Это еще 3 рубля сверху.
А ваша сст-90 требует оптику в виде собирающей линзы.
Покупайте себе и радуйтесь, :laugh3:
я то себе еще не один сделаю, такой как надо мне.
