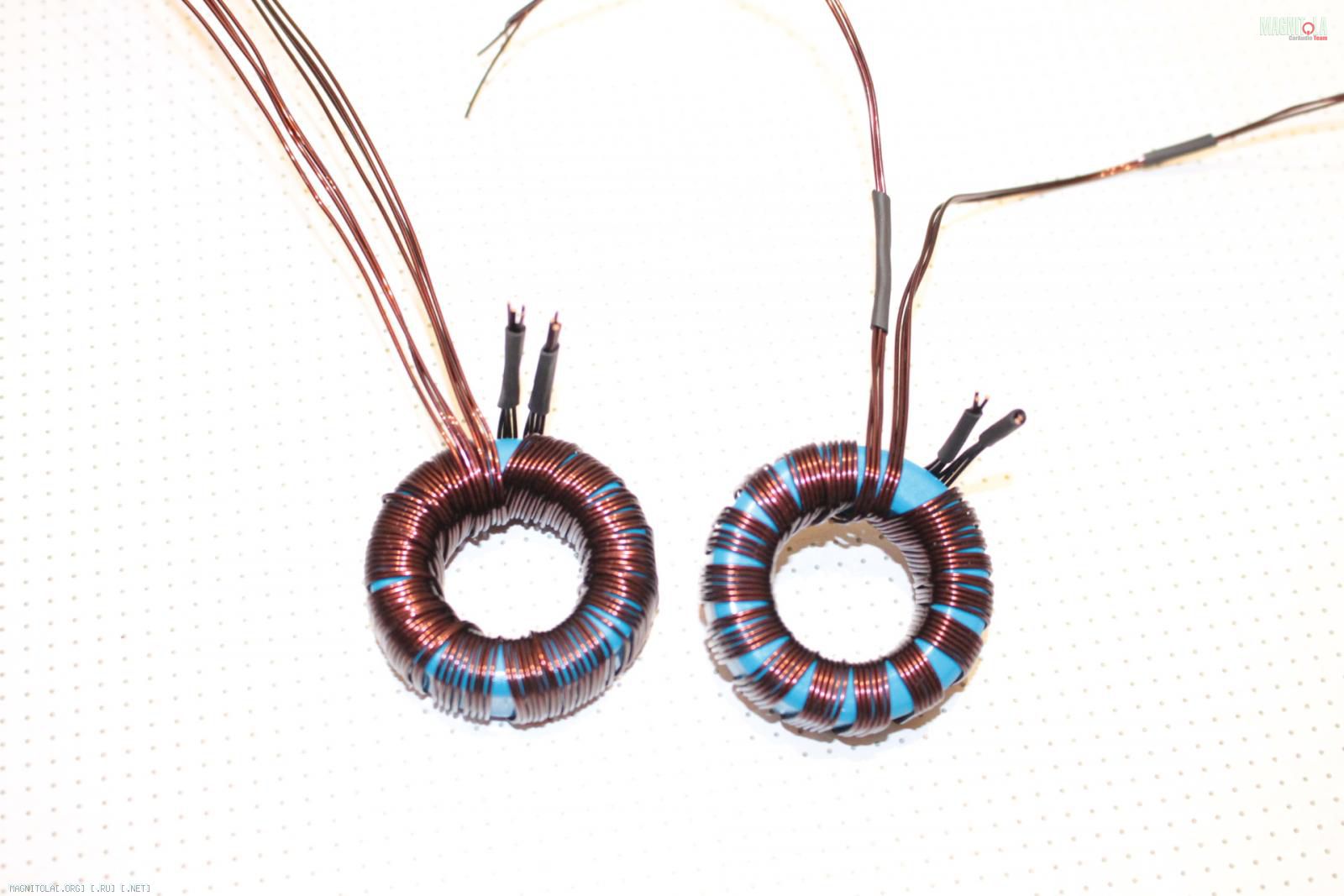

перемотал 3х0.75мм2
первичка
Форум автозвука и установки музыки в автомобиль
Репутация: 623

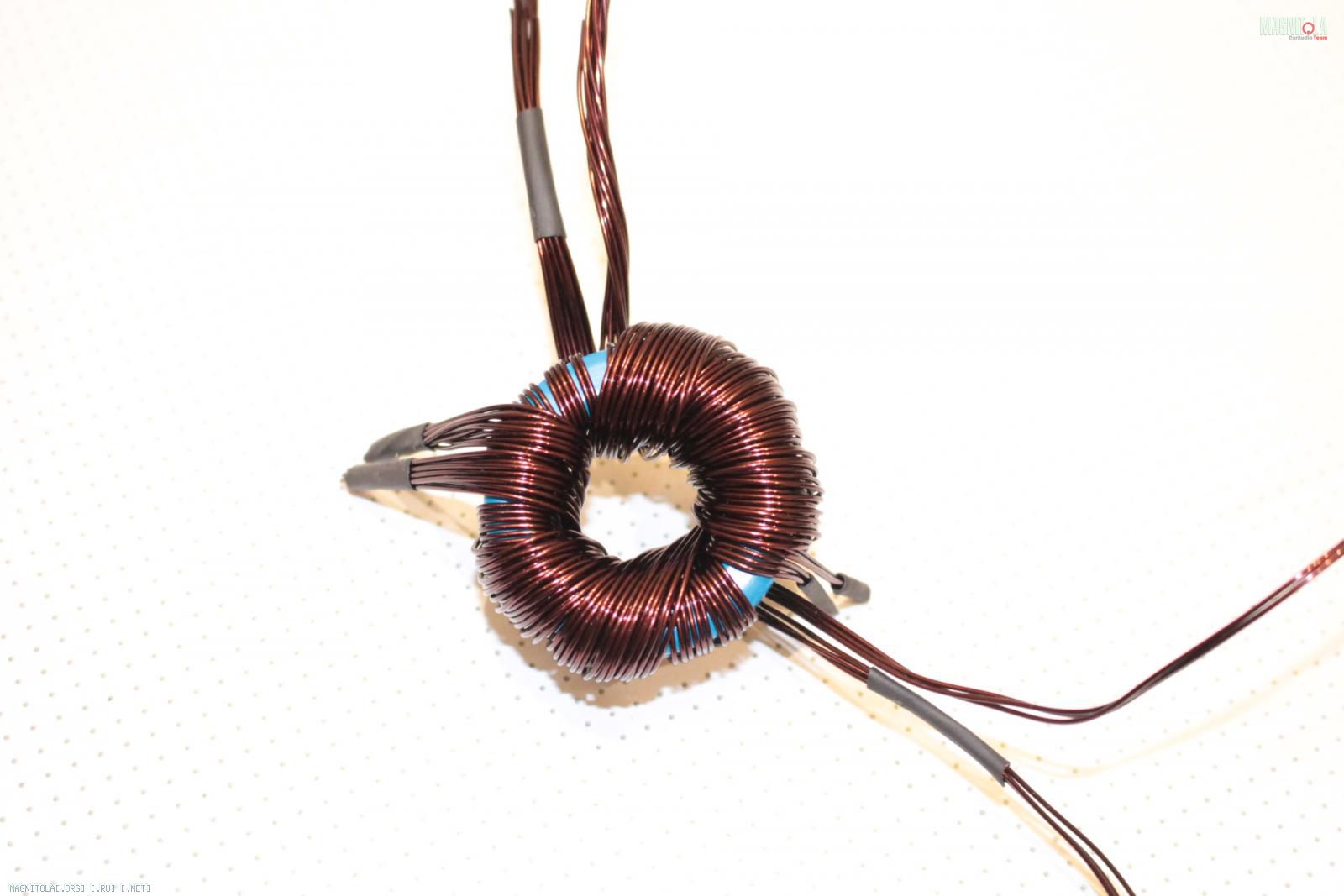

перемотал 3х0.75мм2
первичка
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 4051150
сколько витков то в первичке?Сообщение от spl77
перемотал 3х0.75мм2
первичка
Репутация: 623 В первичке шесть
Репутация: 16709
Многовато, надо бы к четырем приблизится. Частота какая?
Репутация: 713154
ТС а не проще заказать девайс у того кто на них не одну собаку съел? Я понимаю конечно хочется самому, мне то же иногда хочется, но я пока учусь...
ЗЫ автор успеха, с такими наставниками должно получиться. Подписываюсь.
Репутация: 623 Частота генератора TL494 50кГц, частота работы трансформатора 25 кГц. Чтобы получить четыре витка в первичке, частоту трансформатора нужно увеличить в двое.
В стоке в уселке на кольце шесть витков по первичке.
Репутация: 4051150 Ладно, делай как хочешь........я умываю руки.....
Репутация: 623 В этой схеме используется двухтактный преобразователь - пуш пул, для управления ключами используется двухтактный шим контроллер TL494. Ключи работают поочередно, значит длина импульса отпирания ключей не превышает 1/2 периуда. Следовательно частота работы трансформатора будет равна половине частоты задающего генератора контролера TL494. Поясните где не прав?
Репутация: 1038107
на пальцах:
транс один, две первички. шим обе отрабатывают поочередно (каждая обмотка и ее ключи). так какая рабочая частота транса?

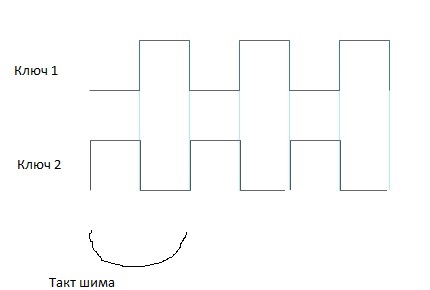

Репутация: 623 Если как на картинке то будет равно частоте шима
просто запутался уже, хотелось бы разобраться и больше к этому не возращаться
