**A!exT** · 07.12.2014 17:33

а радиатора на сколько хватит? можно и по 100В сделать, только толку...

**MAGNITOLA** · 07.12.2014 17:33

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**spl77** · 07.12.2014 17:41

Сообщение от A!exT

а радиатора на сколько хватит? можно и по 100В сделать, только толку...

так на какое напряжение мотать?

**A!exT** · 07.12.2014 17:45

так напряжение зависит от нужной мощности,
с выходной мощностью и токами надо в первую очередь определится,
и только потом считать все остальное

**STASUS** · 07.12.2014 18:02

Сообщение от spl77

если во вторичке 10 витков то перменка 30В, постоянка 30*1.4=42В

Это верно для синуса 50гц, для меандра 50кгц - постоянная напруга будет прим таже, что и переменка

---------- Сообщение добавлено 07.12.2014 в 18:06 ----------

Сообщение от A!exT

так напряжение зависит от нужной мощности,
с выходной мощностью и токами надо в первую очередь определится,
и только потом считать все остальное

так потом этот твик кончится тем, что усилитель будет положен на полку..... ну на худой конец к нему будет прилеплена куча кулеров, и "в общем и целом усь работает!, но в защиту уходит!, по этому купил другой!"

---------- Сообщение добавлено 07.12.2014 в 18:22 ----------

Сообщение от A!exT

можно и по 100В сделать, только толку...

запускал домашний усилитель на 49810 - по 85в в плече (итого 170 вольт) ну и че-то неаккуратно хватанул - ****дануло так, что потом впечатлений на неделю было....

**FFZ** · 07.12.2014 18:28

Сообщение от A!exT

с выходной мощностью и токами надо в первую очередь определится,
и только потом считать все остальное

+1, о чём было спрошено ещё в самом начале темы, но........ не готов оказался он ни к вопросам, ни последовательному диалогу, ни анализу получаемых ответов.

**spl77** · 07.12.2014 18:29

помогите с расчетом кольца
кольцо r41.8/26.2/12/5 частота 50кГц
напряжение на вторичке сейчас в усилке +/- 39.7 при питании 12.13в
заявка номинальной мощности 200вт на 4ома на канал

**STASUS** · 07.12.2014 19:21

Блин, это ты нам должен сказать......
Я бы сначала сток испытал на столе.... а то может этот корпус не справится с охолождением 4х каналов по 50 вт... (скорее всего так и будет)

**WENQ** · 08.12.2014 08:13

Kiks KAP27-47.rarДавайте начнём с начала тоесь с конца. Что имеем и по порядку, замеры напряжений питания в стоке есть при 12.13-39.7+-, при 14.2-14.4 будет 45+-.Для данного применения вполне достаточно (достаточно будет и на всю трёшку с пас кроссами)Вам повезло с тран-ми что санкен и весьма таки неплохие, замерьте U на базах выходных и запишите что где,на пока, и озвучте,вдруг пригодится.Вы сами упомянули что есть свободные места и вам есть о чем позаботится пока вокруг трансов, нетрогайте пока сток, и ещё отпешите номиналы CT,RT 494ой.

**WENQ** · 08.12.2014 10:27

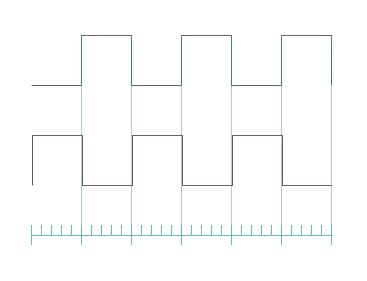

И ещё для понимания происходящего и чтоб не трогать пока стоковые трансы,посмотрите внимательно на фазировку трансов,для лучшего понимания нарисуйте на листе бумаги 2 меандра сдвинутых на 180.

---------- Сообщение добавлено 08.12.2014 в 12:31 ----------

И ЕЩЁ №3 выньте все преды, купите лампочку H-4 приделайте ножевые контакты и вставте вместо преда, в зависимости от мощности используйте одну или обе нити, при включении будет небольшой мырг, дальше всё измеряем и изучаем, действует до установки I покоя.
