моя паяльная тема

**Папа Карло** · 03.03.2011 14:31

Сообщение от Lordiron

а из совковых, микрофон стерео не котируется?
не в деньгах дело, хочется как-то совкового производителя оправдать чтоли..

если конструкция кабеля: витая пара, а вокруг экран-оплетка, то можно и совковый. В крайнем случае можно и с одним проводом в оплетке, но тогда надо 2 кабеля запускать- по одному сигнал, по другому масса, а экраны со стороны источника на массу. Потом свить в косичку.

**mebius3912** · 03.03.2011 14:58

кордиал двухжильный стоит 55рублей метр

**Lordiron** · 03.03.2011 20:28

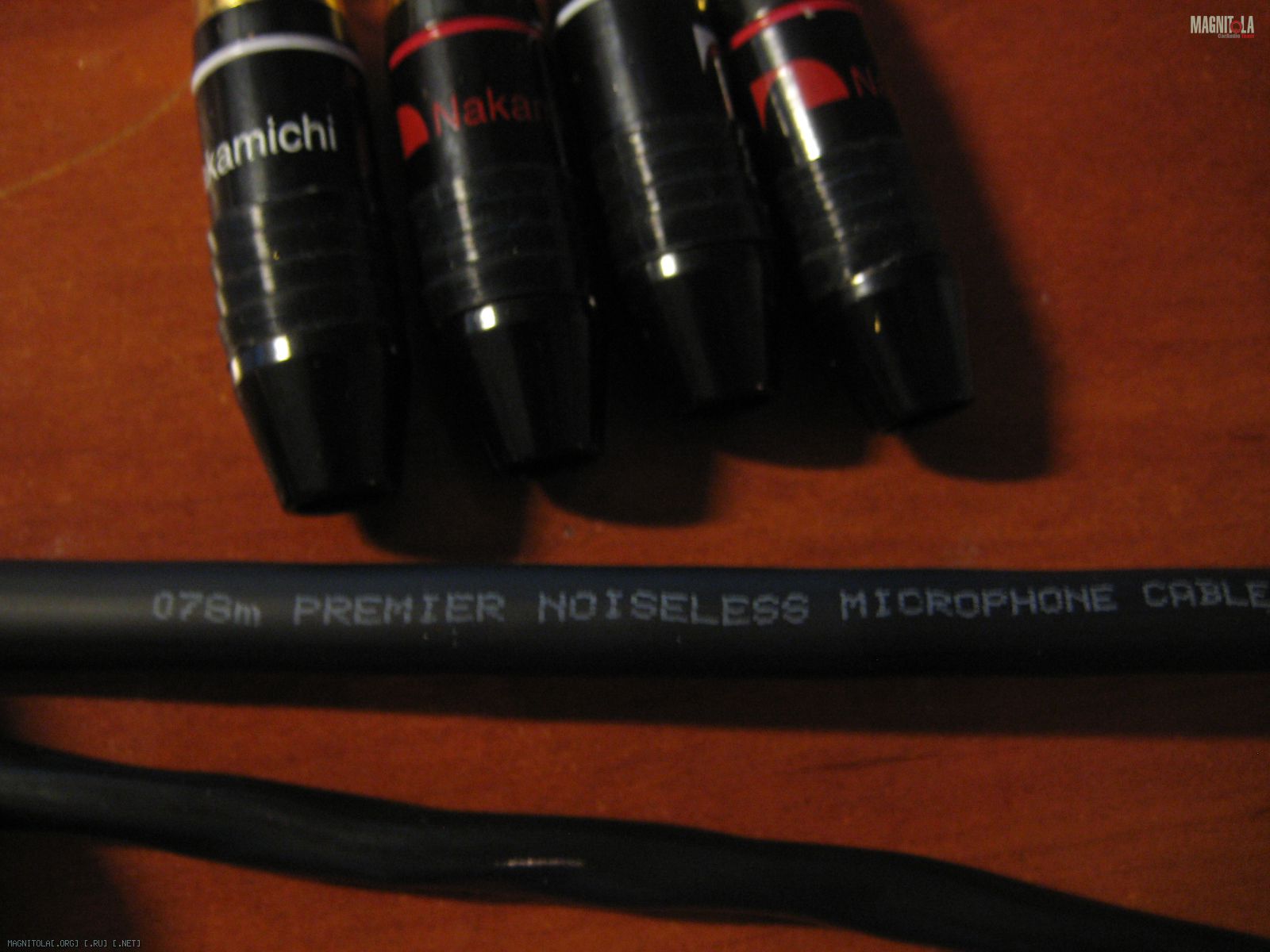

вот купил проводов.
совковый на саб, другой на фронт.

Нажмите на изображение для увеличения
Название: IMG_5950.JPG
Просмотров: 85
Размер: 725.7 Кб
ID: 103957

Нажмите на изображение для увеличения
Название: IMG_5948.JPG
Просмотров: 75
Размер: 726.8 Кб
ID: 103958

**Lordiron** · 03.03.2011 20:43

с одного провода два штекера можно сделать? экран один на двоих

**Lordiron** · 03.03.2011 20:41

камент давай! как паять))

**SLAKI** · 03.03.2011 20:42

зачищай облуди и паяй.

**SLAKI** · 03.03.2011 20:45

меня ругали но я делал. наводок небыло ниразу!

---------- Сообщение добавлено 03.03.2011 в 22:03 ----------

Вот тут, к тому же надо мной ишо там!

МЕЖБЛОКИ СВОИМИ СИЛАМИ.

---------- Сообщение добавлено 03.03.2011 в 22:11 ----------

чота не пойму. по сцылке на главную выкидывает и всё...

**TwinTwin** · 03.03.2011 22:37

В общем пишу как я сделал.
Раньше тоже ловил наводки, т.к электронный блок и проводка к нему идут рядом с межблоками.
Разнести кабели не получалось.
Купил экранированный микрофонный кабель.

Как паять.
Со стороны Г.У.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 и №3 - Земля и Экран.

Со стороны Усилителя.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 - Земля.
Экран никуда не паяешь и он не должен касаться корпуса RCA.

При таком способе наводок быть не должно, по крайней мере у себя я их ликвидировал.

**Папа Карло** · 03.03.2011 22:50

Сообщение от TwinTwin

В общем пишу как я сделал.
Раньше тоже ловил наводки, т.к электронный блок и проводка к нему идут рядом с межблоками.
Разнести кабели не получалось.
Купил экранированный микрофонный кабель.

Как паять.
Со стороны Г.У.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 и №3 - Земля и Экран.

Со стороны Усилителя.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 - Земля.
Экран никуда не паяешь и он не должен касаться корпуса RCA.

При таком способе наводок быть не должно, по крайней мере у себя я их ликвидировал.

ужо сказали! Называется "направленный кабель"

**Lordiron** · 03.03.2011 23:20

Сообщение от TwinTwin

Как паять.
Со стороны Г.У.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 и №3 - Земля и Экран.

Со стороны Усилителя.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 - Земля.
Экран никуда не паяешь и он не должен касаться корпуса RCA.

пля... последнее твое предложение не сделал.... но есть возможность и туда и туда.. в общем я все спаял - пошел слушать. правда это на саб сделал
