Загадка - как изменяться параметры T-S мида после установки в дверь

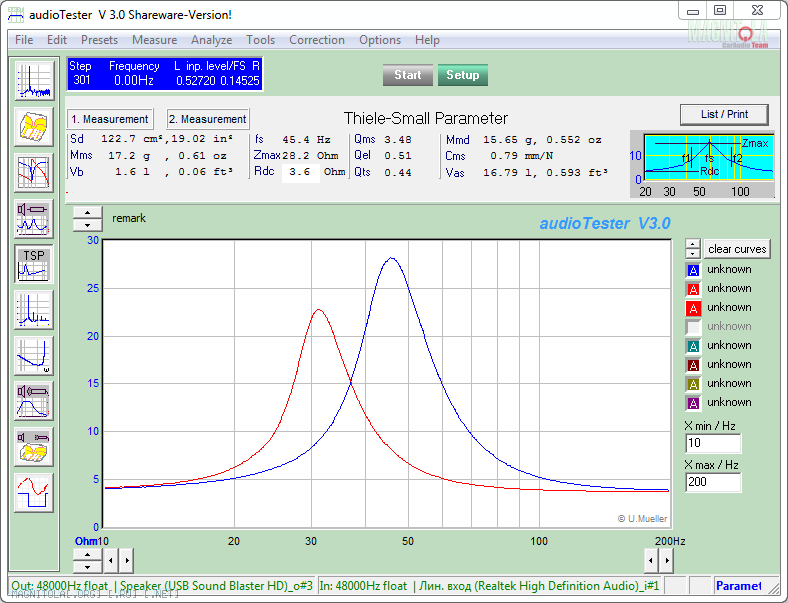

Итак имеем мид, измеренные параметры T-S которого:
Вложение 1299541
Дверь большая, литров 60, изготовлены шиты для технологических проемов, устновлена распорка сразу за мидом, бронебойная вибра, шумка, в общем всё по феншую.

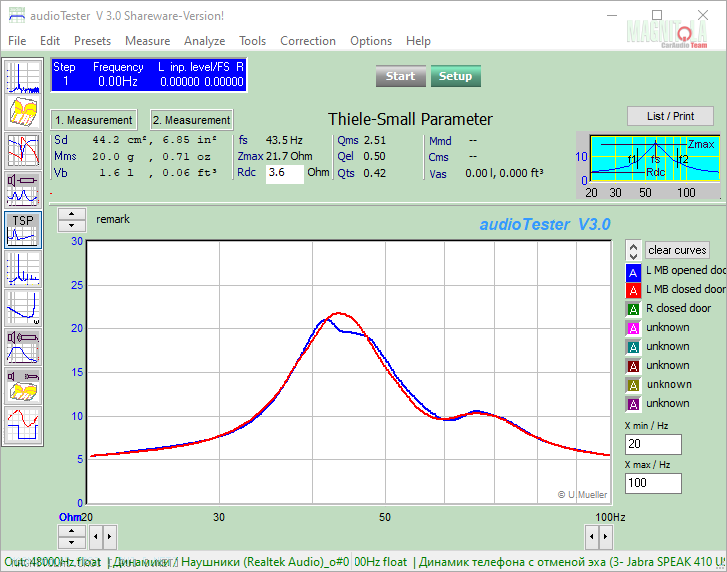

После инсталляции в дверь я ожидал увидеть слегда подросшую резонансную частоту и добротность. Но всё произошло с точностью до наоборот:
Вложение 1299543
На последнем графике красная кривая - закрыты все двери в авто, синяя - все двери открыты.
Итого имеем:
1. Резонансная частота немного снизилась,
2. Добротность немного снизилась,
3. Появился дополнительный резонансный горб на 66-67Гц.
Собственно вопросы:
1. Почему произошло снижение резонансной частоты и добротности?
2. Откуда взялся резонанс на 66Гц и как с ним бороться?
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Может чего-то не понял,но во втором графике забито Vas=0,отсюда и все остальное.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Oldmers Может чего-то не понял,но во втором графике забито Vas=0,отсюда и все остальное.
Vas - это расчётная величина, её можно рассчитать двумя методами - методом добавочной массы или методом помещения в известный объем.
Собственно на первой картинке и есть этот процесс (использовался метод дополнительной массы).
А для вычисления добротности и резонансной частоты достаточно просто одной кривой импеданса.
Собственно после установки в штатные места (двери) был измерен импеданс динамика, по которому определена резонансная частота и полная добротность уже в конкретном акустическом оформлении.
Обычно при помещении динамика в объем его добротность и резонансная частота возрастают на величину, которая зависит от собственно объема ящика и параметра Vas.
А тут получилось, что добротность и резонансная частота - уменьшились. Это и странно.
Ну и больше всего меня смущает горб на 66Гц.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Скиньте все измеренные параметры динамика, в пятницу вам посчитаю что происходит с динамиков в разных объемах.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Hard N' Heavy Скиньте все измеренные параметры динамика, в пятницу вам посчитаю что происходит с динамиков в разных объемах.
Измеренные параметры динамика на первой картинке:
fs: 45
Zmax: 28
Rdc: 3.5
Qms: 3.5
Qel: 0.51
Qts: 0.44
Mms: 15.7
Cms: 0.79
Vas: 16.8
Посчитать то я и сам могу, вот только расчет говорит об обратном, что при помещении динамика в объем двери, Fs и Qt должны подрасти, а они уменьшаются.
Ну и самое главное расчеты не дают представления откуда появился горб на 66Гц.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Vasvi 1. Почему произошло снижение резонансной частоты и добротности?
Где то допущена ошибка или погрешность в измерениях.
Цитата:
Сообщение от
Vasvi 2. Откуда взялся резонанс на 66Гц и как с ним бороться?
Резонанс салона.
Методы борьбы:Разделение частот саб---мидбас;применение эквалайзера,режекторного фильтра,направление звукового излучения вдоль салона.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Dmitryi Где то допущена ошибка или погрешность в измерениях.
Ошибки нет, я же графики привел, можно проверить.
Цитата:
Сообщение от
Dmitryi Резонанс салона.
Методы борьбы:Разделение частот саб---мидбас;применение эквалайзера.
Тоже нет.
Специально провел измерение с открытыми дверями, разницы почти нет.
Т.е. если это и резонанс, то уж точно не салона, а двери.
Да и кроссоверы и эквалайзеры - это борьба с последствиями, а хотелось бы лечить причины.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Vasvi Ошибки нет, я же графики привел.
Резонансная частота,эквивалентный объём,полная добротность--это СВОЙСТВА динамика,которые без вмешательства в конструкцию изменить НЕВОЗМОЖНО.Это примерно уменьшить Ваш рост--без вмешательства невозможно.Или половую принадлежность сменить.
Раз результаты измерений противоречат науке--им грош цена.Ищите неполадки или ошибки.
Цитата:
Сообщение от
Vasvi Тоже нет.
Специально провел измерение с открытыми дверями, разницы почти нет.
Т.е. если это и резонанс, то уж точно не салона, а двери.
Значит в двери какая пакость вихляется ,дребезжит и глумит Вам неокрепшую голову.Возьмите ЗЯ и проверьте аппаратуру.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
Цитата:
Сообщение от
Dmitryi Резонансная частота,эквивалентный объём,полная добротность--это СВОЙСТВА динамика,которые без вмешательства в конструкцию изменить НЕВОЗМОЖНО.Это примерно уменьшить Ваш рост--без вмешательства невозможно.Или половую принадлежность сменить.
Раз результаты измерений противоречат нуке--им грош цена.Ищите неполадки или ошибки.
Значит в двери какая пакость вихляется ,дребезжит и глумит Вам неокрепшую голову.Возьмите ЗЯ и проверьте аппаратуру.
Грош цена тем, кто умничает в общем и целом.
Re: Загадка - как изменяться параметры T-S мида после установки в дверь
То, что добротность и резонансная частота динамика изменяются в акустическом оформлении, это однозначно.
В объеме салона имеет место так называемая передаточная функция салона, подъем 12 дБ/окт ниже 60-70 Гц. В сложении с графиком резонанса это может сместить его пик ниже по частоте.
У динамика в оформлении резонансный пик на графике сопротивления ниже и размазанней, что увеличивает погрешность расчета. Тоже может повлиять.
В салоне, так же, как в любой комнате для прослушивания, наблюдаются резонансы, обусловленные одним из линейных размеров. 65 Гц соответствует 2,6 м (пол-волны).
