Загадка - как изменяться параметры T-S мида после установки в дверь

Цитата:

---

Сообщение от Flatout

То, что добротность и резонансная частота динамика изменяются в акустическом оформлении, это однозначно.
В объеме салона имеет место так называемая передаточная функция салона, подъем 12 дБ/окт ниже 60-70 Гц. В сложении с графиком резонанса это может сместить его пик ниже по частоте.
У динамика в оформлении резонансный пик на графике сопротивления ниже и размазанней, что увеличивает погрешность расчета. Тоже может повлиять.
В салоне, так же, как в любой комнате для прослушивания, наблюдаются резонансы, обусловленные одним из линейных размеров. 65 Гц соответствует 2,6 м (пол-волны).

---

Это уже по делу, спасибо.
Но я специально снял АЧХ импеданса с полностью открытыми всеми дверями (синяя кривая на втором графике).
Горб на 66Гц никак от этого не изменился. Т.е. салон тут не при чём.

Если мы не видим суслика, это не значит, что его нет. У меня с приоткрытыми передними окнами 25-30 Гц прирастает на 3 дБ, по сравнению с закрытыми, вот хрен его знает, почему.

Цитата:

---

Сообщение от Flatout

Если мы не видим суслика, это не значит, что его нет. У меня с приоткрытыми передними окнами 25-30 Гц прирастает на 3 дБ, по сравнению с закрытыми, вот хрен его знает, почему.

---

Да, аналогичный эффект замечал у себя на АЧХ акустического давления. С приоткрытым окном получается бандпасс.
АЧХ импеданса это несколько иное, хоть и связанное.

Цитата:

---

Сообщение от Vasvi

Откуда взялся резонанс на 66Гц

---

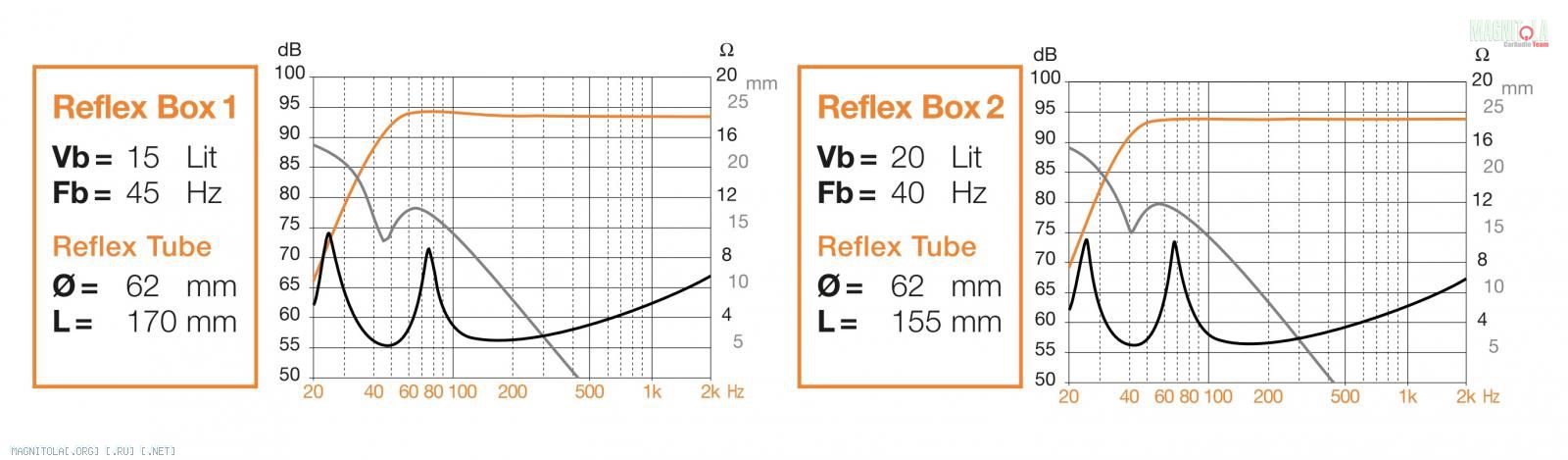

ХЗ, ну мну увиделся в зародыше второй горб фазоинвертора ... Дверь то "закутана" хорошо, а неплотности ввиде водосточных отверстий то остались, ну или типа этого...
Вложение 1299607

Цитата:

---

Сообщение от Flatout

добротность и резонансная частота динамика изменяются в акустическом оформлении, это однозначно.

---

Не совсем так.
Эти параметры ВОЗРАСТАЮТ в акустическом оформлении.

Никто и не увидел, что на самом деле на второй картинке (в первом сообщении темы) нет никакого горба на 66Гц!
На самом деле там не горб на 66-67Гц, а провал на 60Гц.

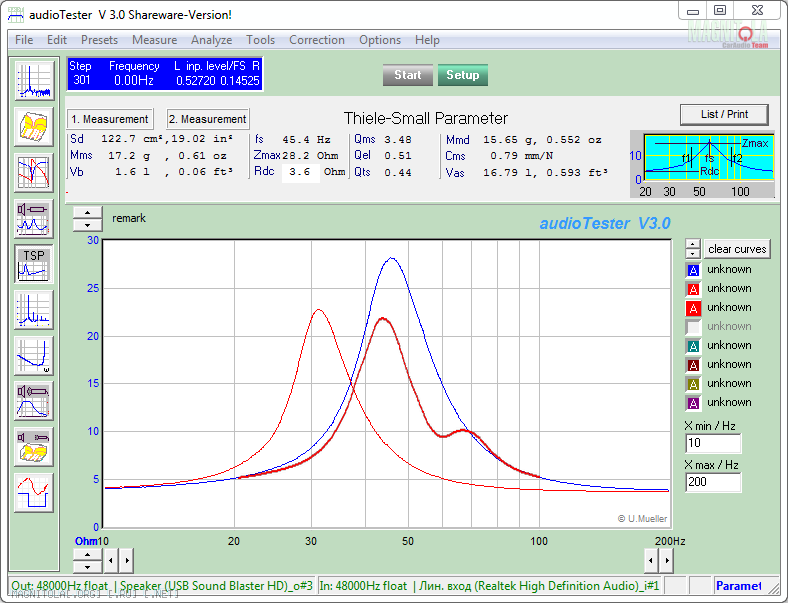

Наложил АЧХ импеданса в свободном состоянии (синяя кривая) и в двери (жирная красная кривая):
Вложение 1299653

Теперь очевидно, что это не резонанс, а наоборот демпфирование резонанса динамика на частоте 60Гц.
Т.е. что-то в двери демпфирует динамик на частоте 60Гц.
Возможно это форма двери, возможно внутренние перегородки, возможно отверстия для слива воды...

Отсюда и снижение добротности, отсюда и снижение частоты резонанса в акустическом оформлении.
Потому что даже очень хорошо подготовленная дверь это не закрытый ящик, а некоторое акустическое оформление типа "ХЗ", которое может менять параметры динамика неожиданным образом.

Ну и раз это не резонанс, а демпфирование, то и бороться с этим, видимо, не нужно.
Просто примем к сведению и будем знать о таком эффекте.

Цитата:

---

Сообщение от Vasvi

Т.е. что-то в двери демпфирует динамик на частоте 60Гц.

---

Это и есть РЕЖЕКТОРНЫЙ акустический фильтр.Чаще всего это некоторая открытая полость.

Цитата:

---

Сообщение от Dmitryi

Это и есть РЕЖЕКТОРНЫЙ акустический фильтр.Чаще всего это некоторая открытая полость.

---

Ну вот, это уже ближе к теме.
А Вы говорили, что акустическое оформление всегда увеличивают резонансную частоту и добротность... ;)

Оказывается, что "хитровыделанное" акустическое оформление типа дверь автомобиля может неожиданным образом влиять на эти параметры.

Цитата:

---

Сообщение от Vasvi

Ну вот, это уже ближе к теме.
А Вы говорили, что акустическое оформление всегда увеличивают резонансную частоту и добротность... ;)

Оказывается, что "хитровыделанное" акустическое оформление типа дверь автомобиля может неожиданным образом влиять на эти параметры.

---

То,что акустическое оформление увеличивает полную добротность и резонансную частоту---это говорит НАУКА.И она совершенно права.Усвоивши науку уже можно призадуматься о редких исключениях.
Тем более,что акустическое оформление--это меры,препятствующие АКУСТИЧЕСКОМУ ЗАМЫКАНИЮ.А режекторный акустический фильтр такой мерой не является.
Так что именно отсутствие элементарных начальных знаний и привело Вас к таким диким выводам.

Цитата:

---

Сообщение от Dmitryi

То,что акустическое оформление увеличивает полную добротность и резонансную частоту---это говорит НАУКА.И она совершенно права.Усвоивши науку уже можно призадуматься о редких исключениях.
Тем более,что акустическое оформение--это меры,препятствующие АКУСТИЧЕСКОМУ ЗАМЫКАНИЮ.А режекторный акустический фильтр такой мерой не является.
Так что отсутствие элементарных начальных знаний и привело Вас к таким диким выводам.

---

А исключения из общепринятого не описываются наукой? :rofl: Т.е. по Вашему они ВНЕ науки?
Акустическое оформление в общем случае может быть любым, в том числе с акустическим коротким замыканием. Есть даже такие заводские акустические системы.
Вложение 1299655
В данном же случае даже акустического короткого замыкания нет, так как сливные отверстия в двери отделены от салона.
А может быть дело даже и не в этих отверстиях, а в чём-то другом.
Так что не нужно передергивать и маскировать своё невежество ложными выводами и ярлыками. Оставьте их при себе.
Знаний как раз у Вас не хватает, одними догмами рассуждаете.
