После выклейки задних стенок будущих коробов долго не мог придумать как же сделать всю конструкцию целеком. Решил что буду действовать поэтапно. А муза сама придет …

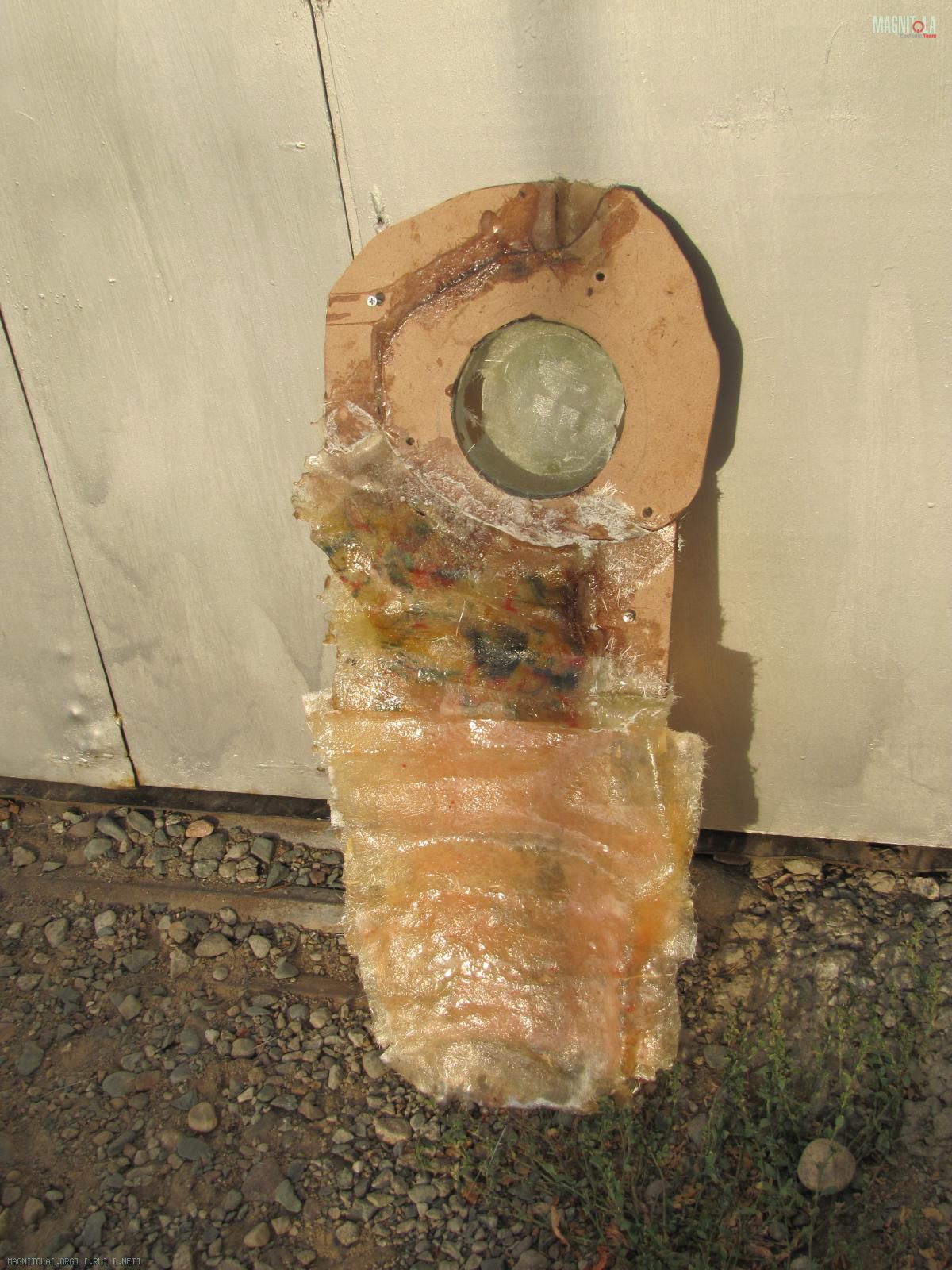

Вложение 132491

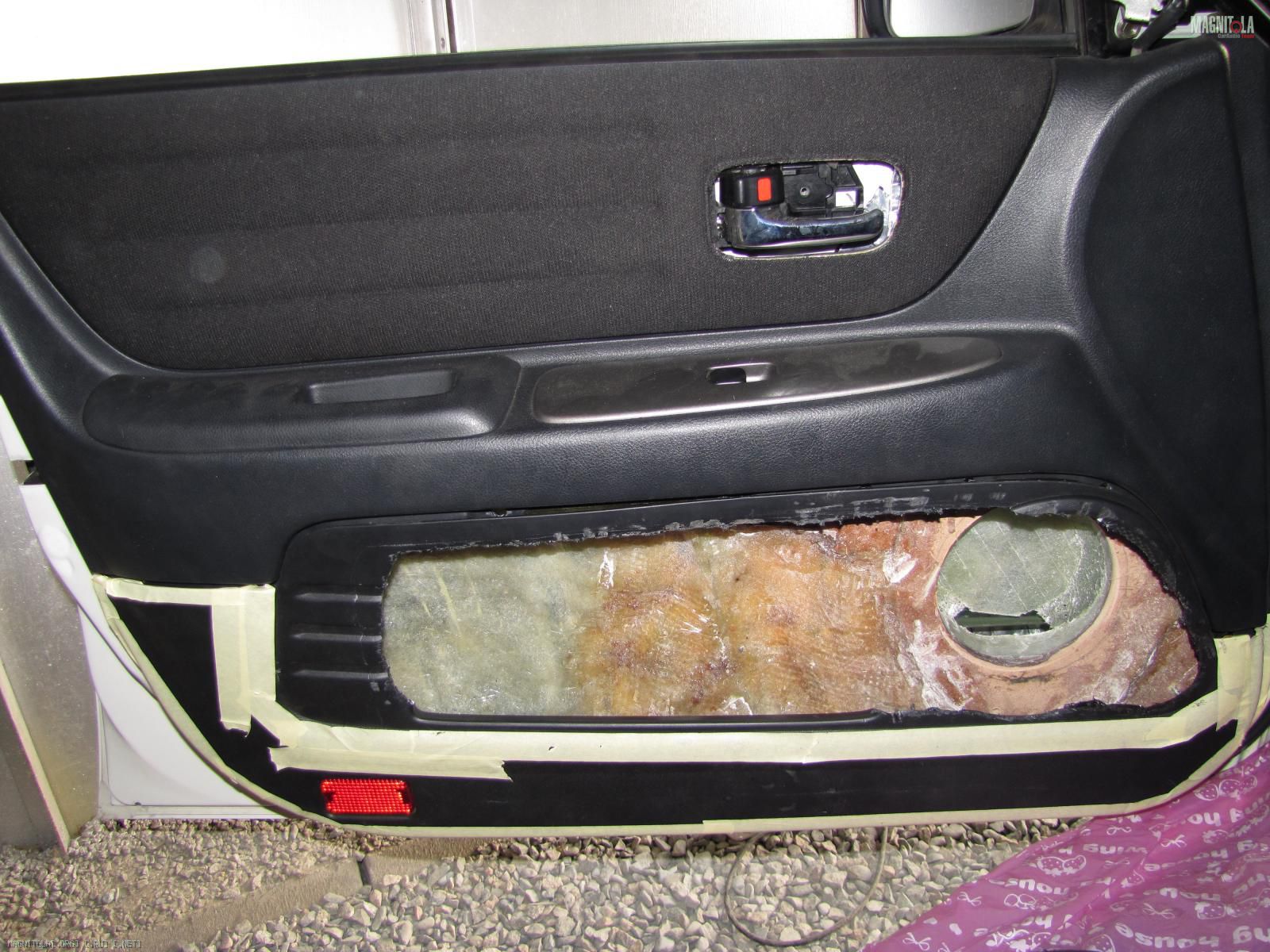

Безжалостно обрезав внутренности обшивки, понял что назад дороги уже нет! Теперь только вперед.
Вложение 132490

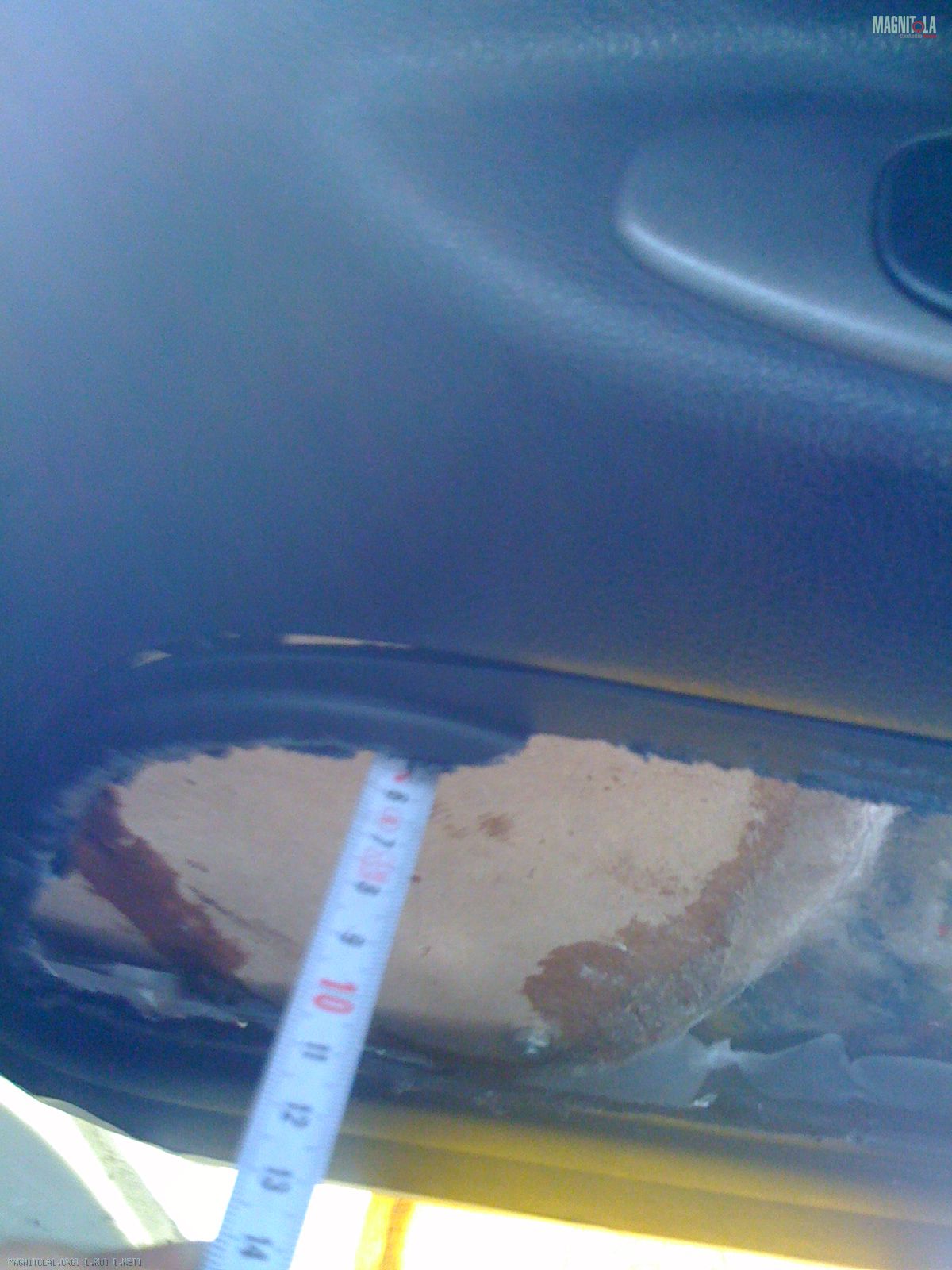

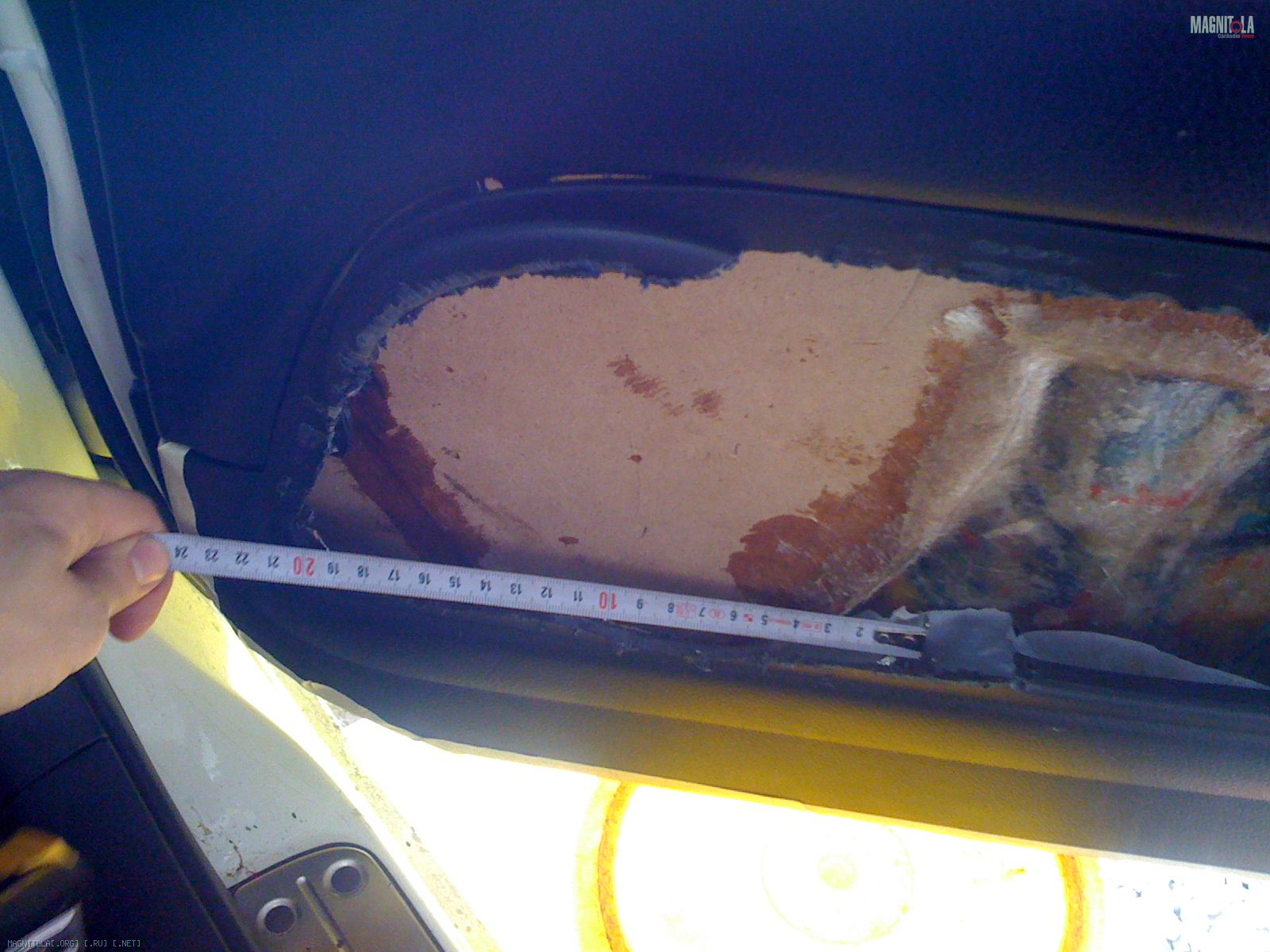

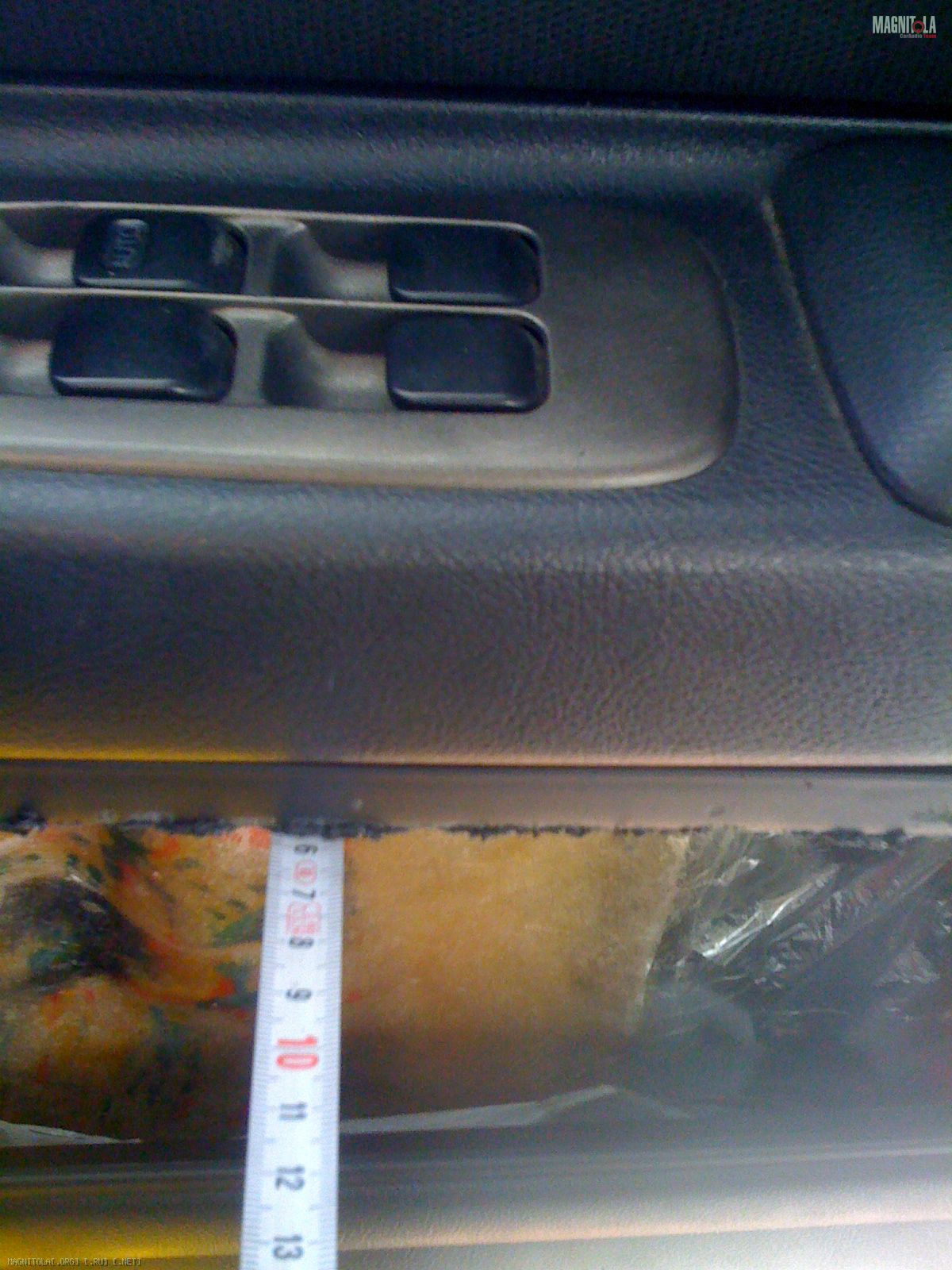

Обмерив внутренность будущего короба возникла сложность что основной объем короба будет набираться не возле динамиками а за ним. Но пути назад нет. И я отложил эту проблему.
Вложение 132504
Вложение 132503
Вложение 132502

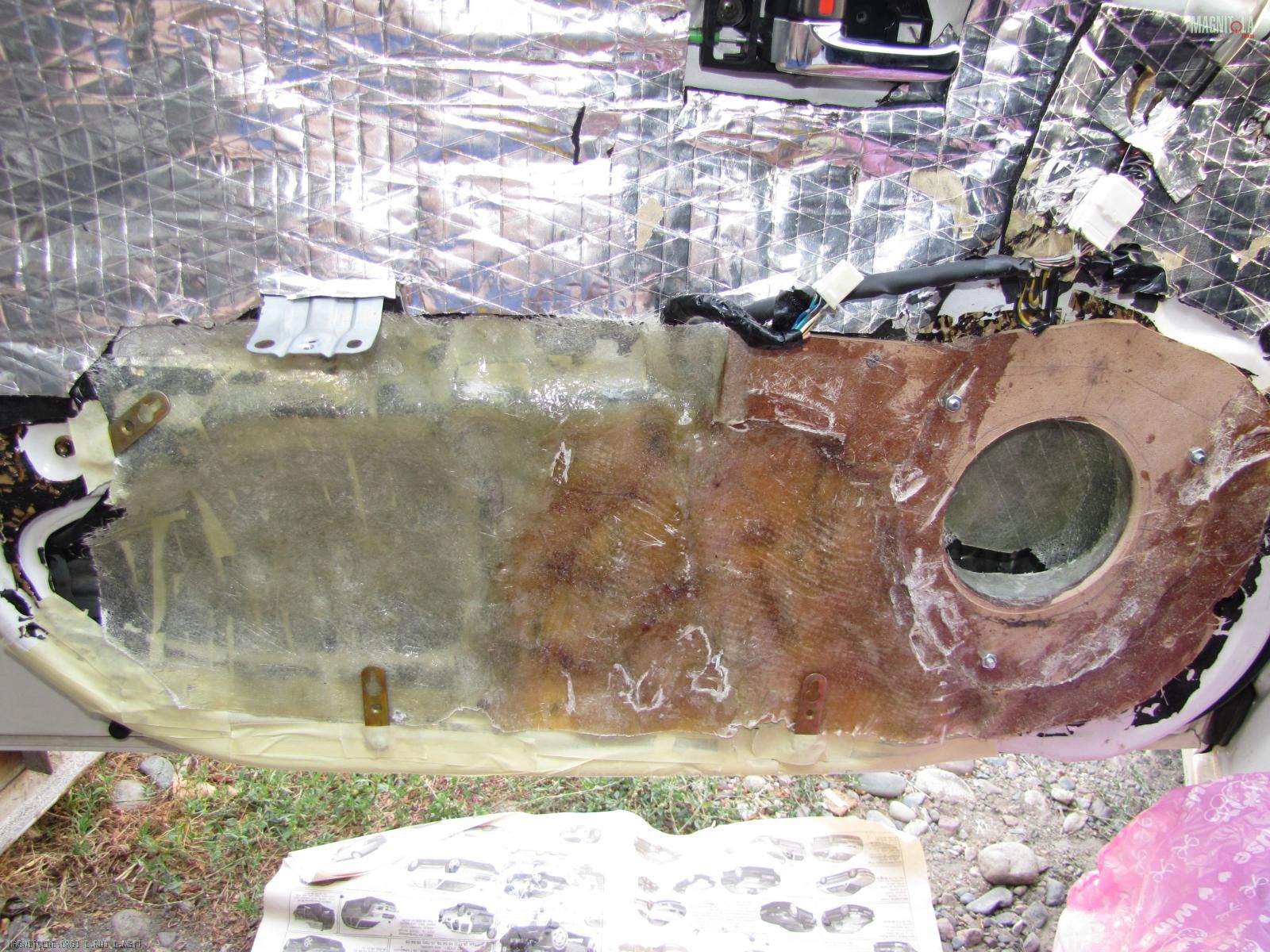

В основание короба сделал закладные петли (они находятся посередине всех слоев стекломата) для жесткого крепления короба к металлу двери. Помимо этого короб в основании динамика будет крепиться к металлу двери (в месте старых креплений)

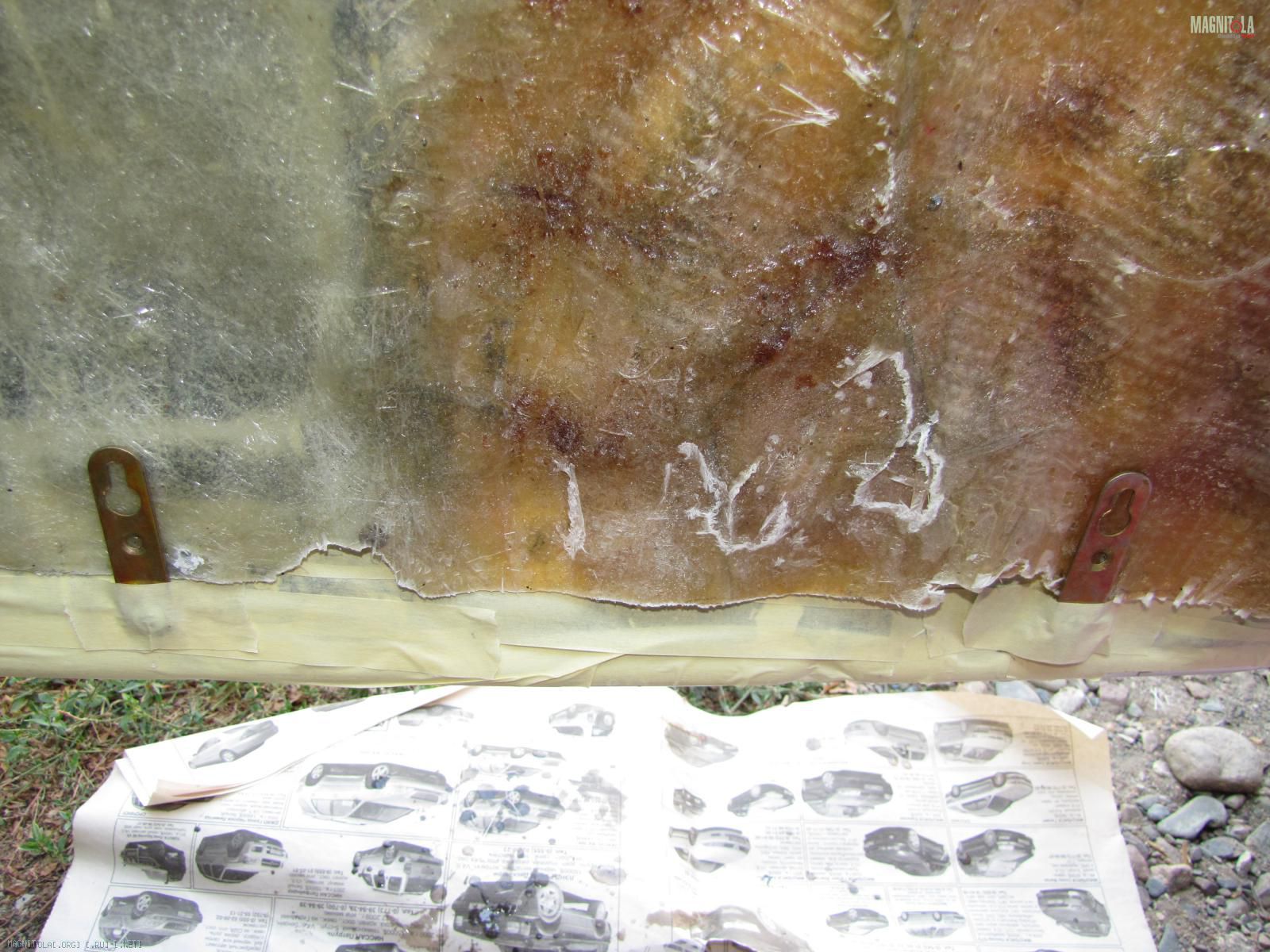

Вложение 132509
Вложение 132510

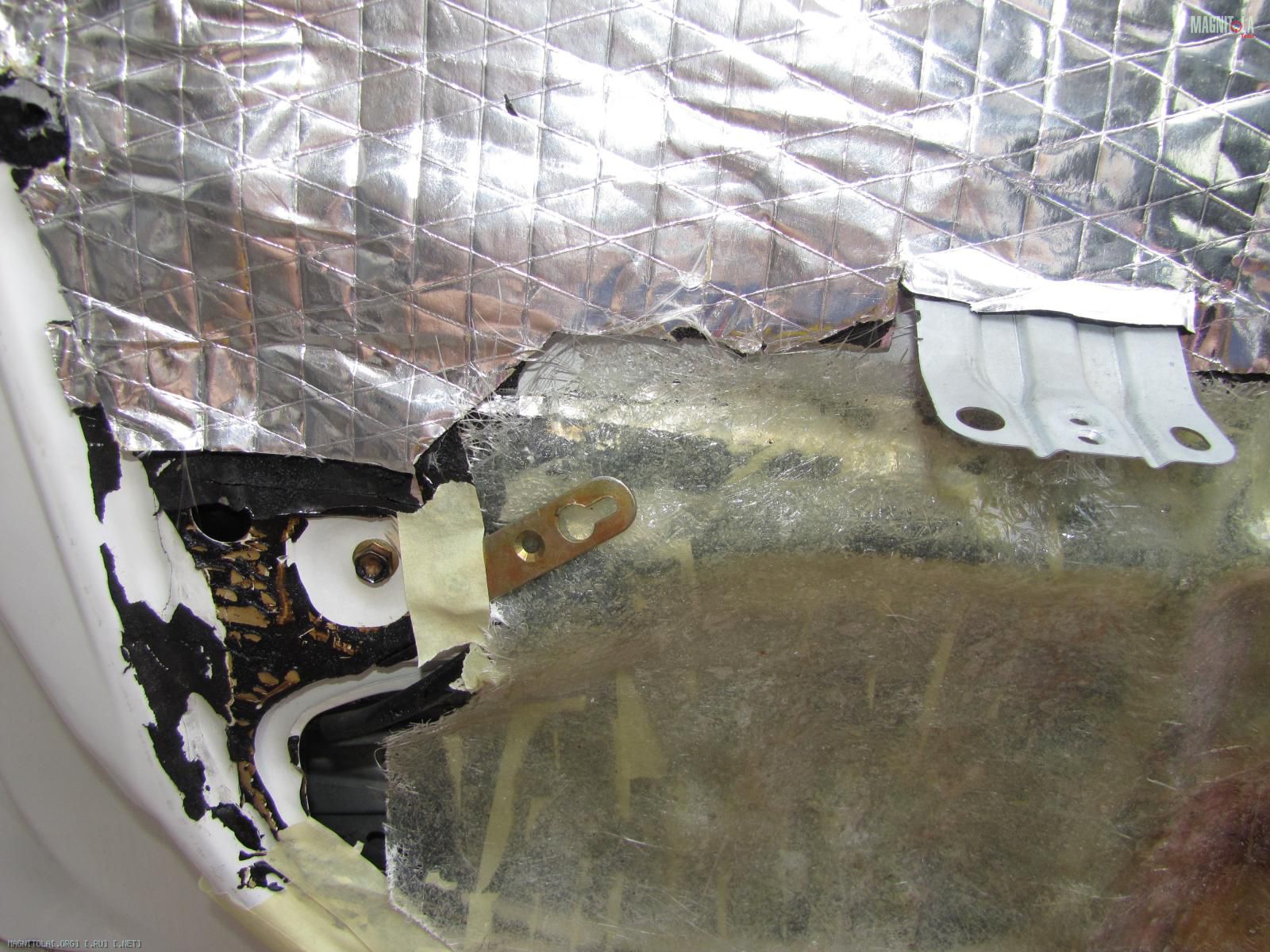

Вложение 132511
После этого нужно было определятся с структурой ящика. Все оказалось не так просто.
1. Сначала должна крепиться верхняя часть КРАСНАЯ ОБЛАСТЬ
2. ЕЕ будет принижимать короб (крепиться будет изнутри и снизу и сбоку к металлу двери) ЗЕЛЕНАЯ ОБЛАСТЬ
3. Все крепления будет скрывать нижняя часть обшивки СИНЯЯ ОБЛАСТЬ

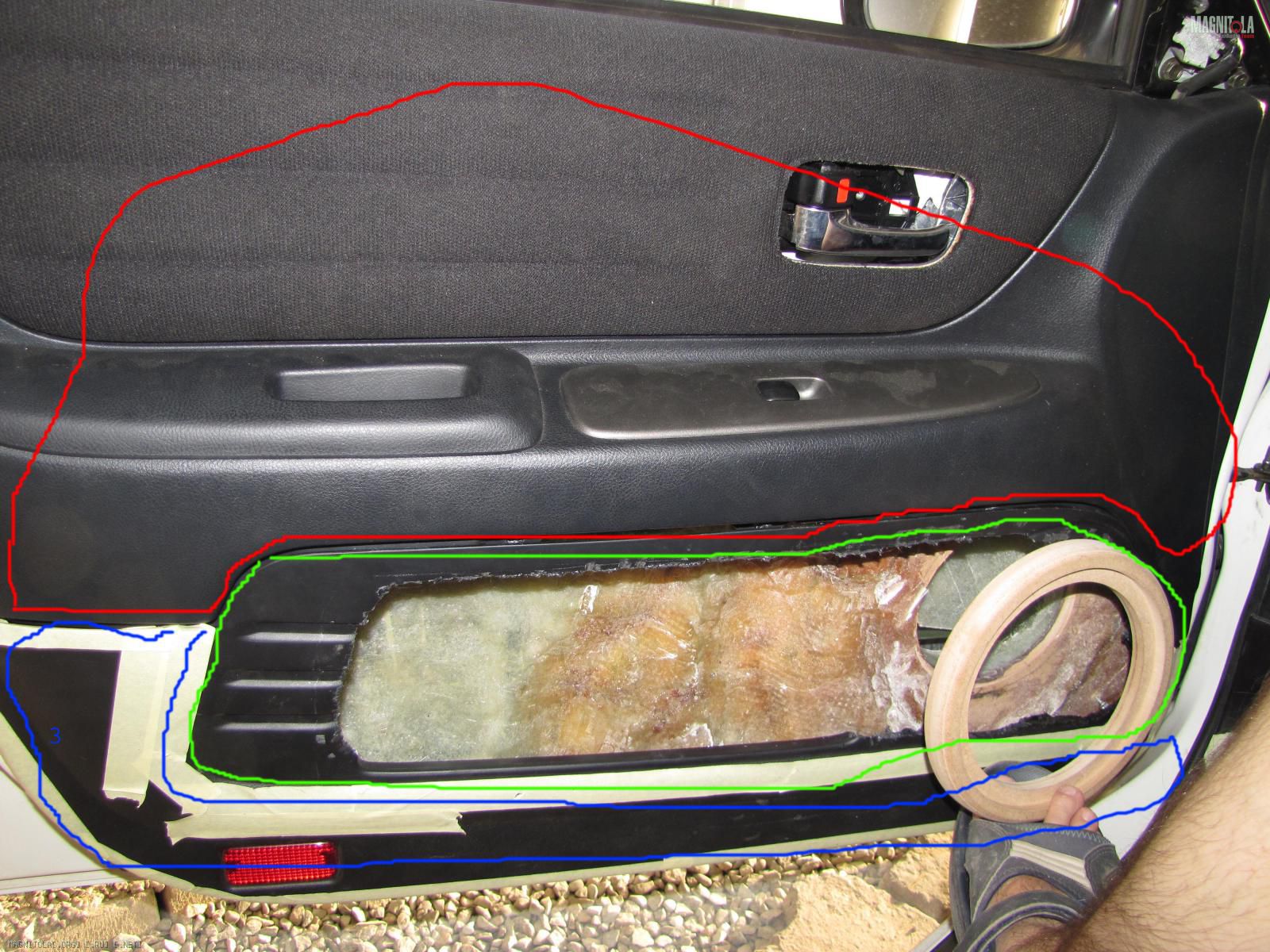

Вложение 132528
Ничего лучше я выдумать не смог. Все упиралось в то что короб должен максимально жестко крепиться к кузову.
Вся сложность этого метода заключается в том чтобы прижать коробом верхнюю часть обшивки.
И еще Обшика к низу сужается, причем не равномерно спереди и с зади.
Сделал следующее.
От обшивки по периметру вырезал лобзиком основание будущего короба. ВЫРЕЗАЛ НЕ ДО КОНЦА, чтобы обшивка держалось как единое целое. Оставил небольшие недопилы, которые потом можно срезать ножом.

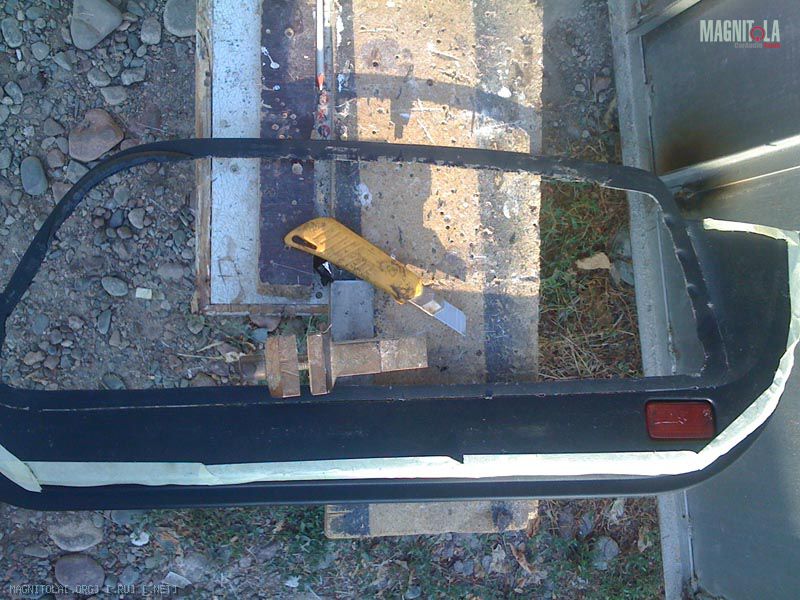

на фото недопилы отмечены кружочками Вложение 132535
Для того чтобы прикрепить
ДНО короба (стекломат полеэфирка)
и ПЕРИМЕТР ОБШИВКИ (формы будущего короба, часть обшивки будет прижимать верхнюю часть, и стыковаться с нижней),

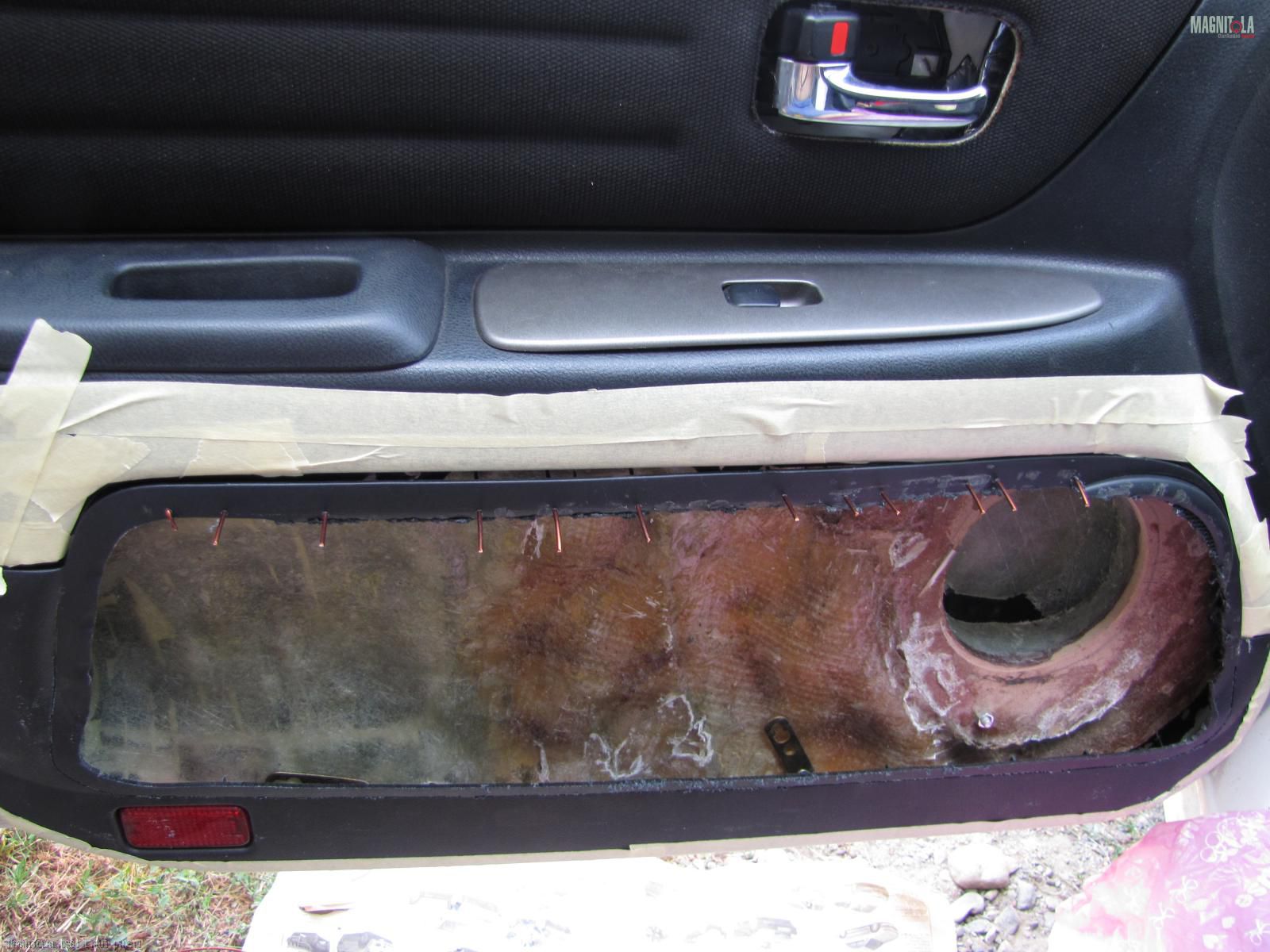

я нарезол медной проволоки (достаточно жесткой, но чтобы с ней можно было гнуть ее руками) и закрепил ДНО с Обшивкой на термо ####олет.
Думаю на фото будет понятнее
Вложение 132536
Не забыл я посчитать объем будущего короба. Мой замер объема на тот момент показал от 5,5
до 6,3 литров объема. Что в принципе меня устраивало.
После этого разделил обшивку на две детали - будущий короб и нижнюю крышку обшивки.

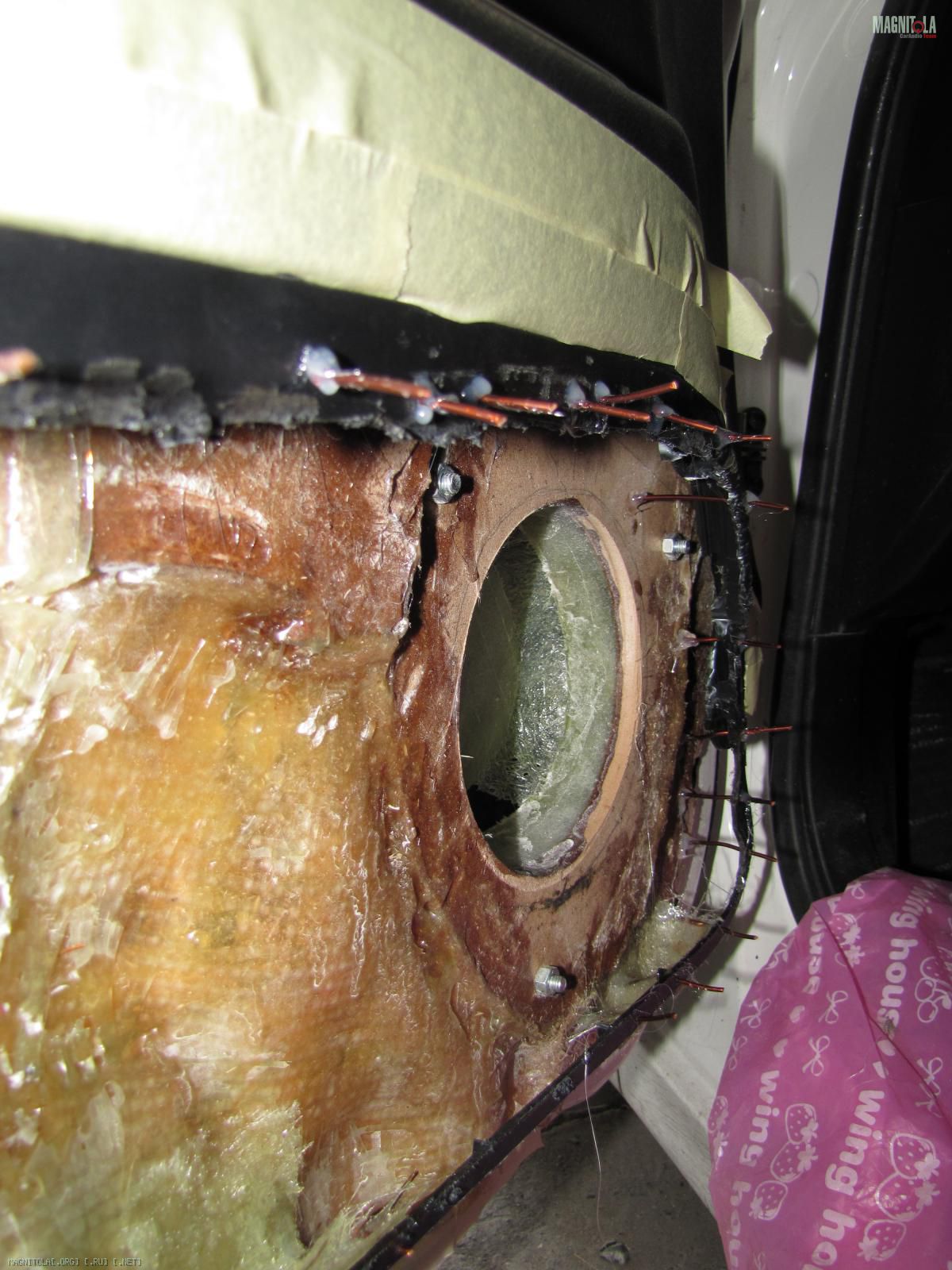

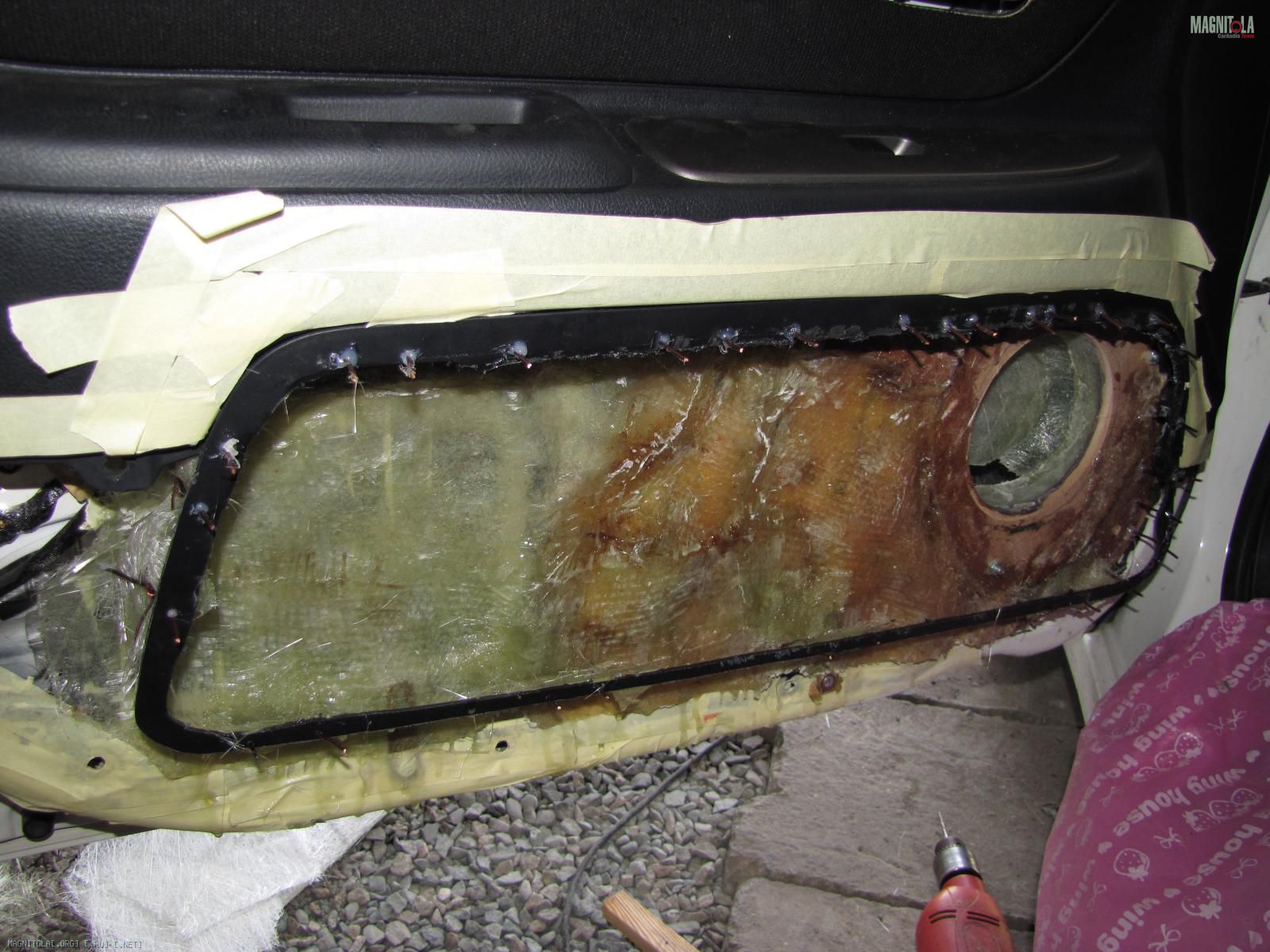

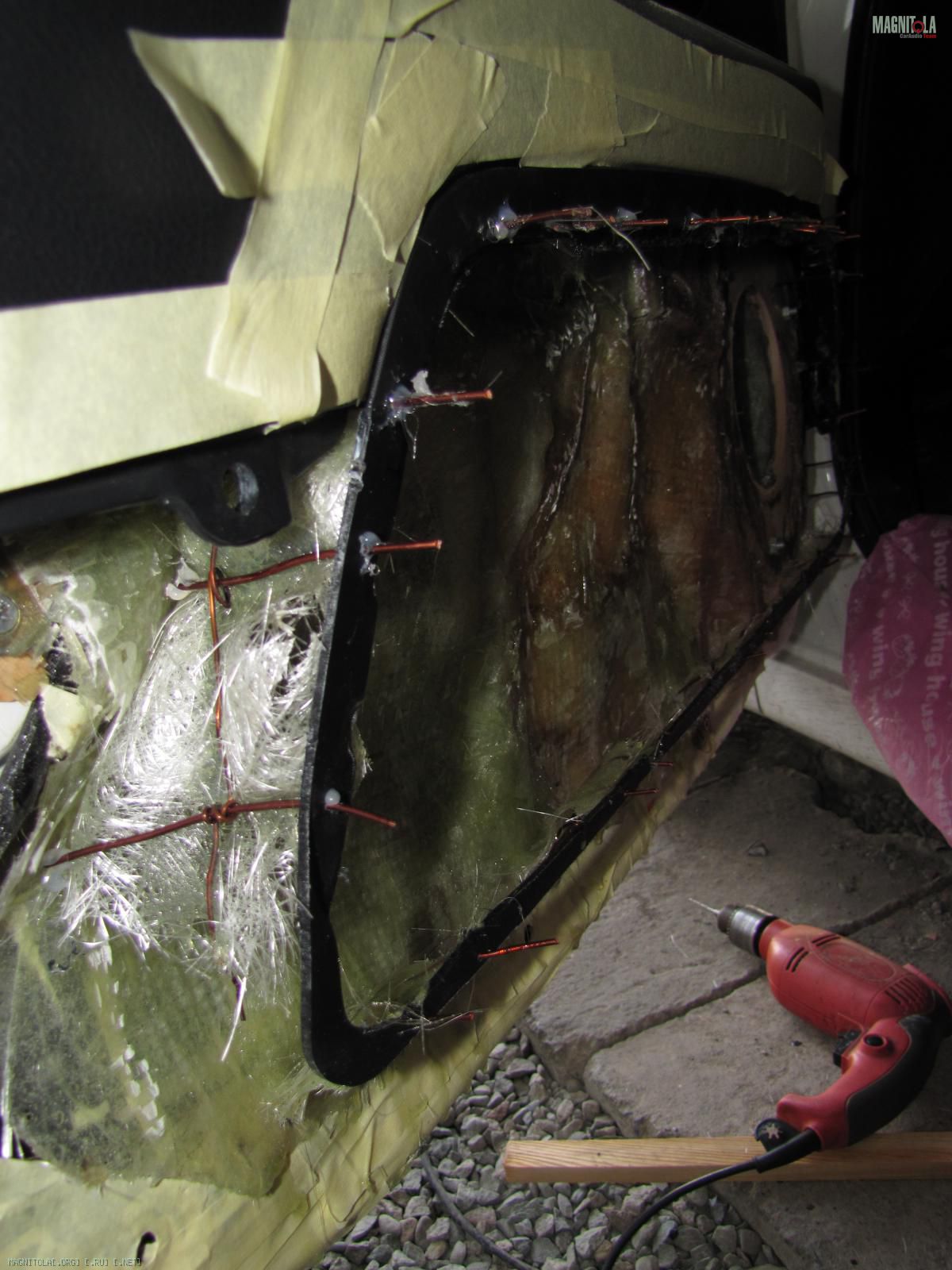

Вложение 132544Вложение 132540 Вложение 132541

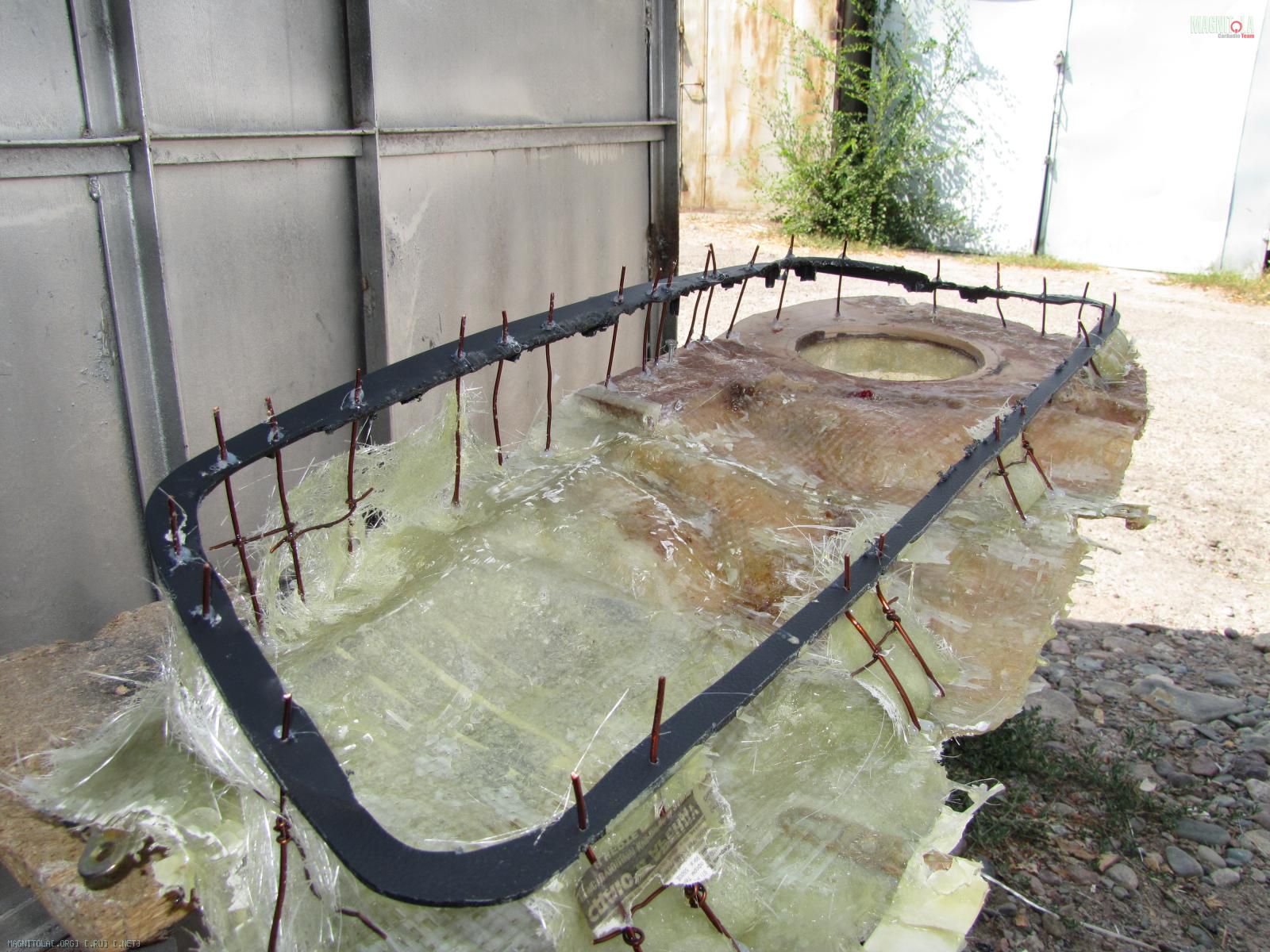

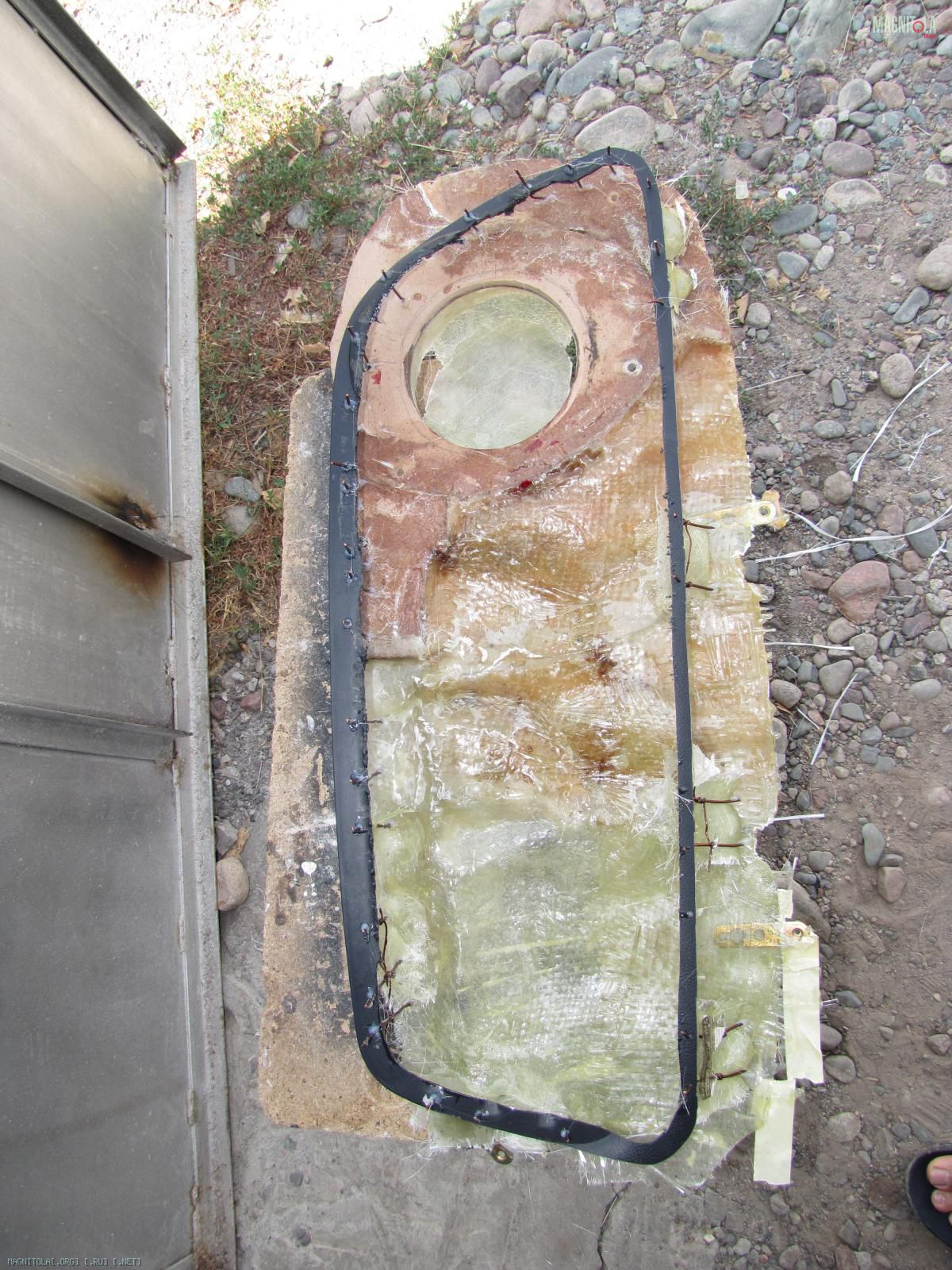

Получил вот такой вот каркас
Вложение 132542 Вложение 132543
По этой же аналории сделана правая дверь.
После получения каркаса короба занялся боковыми стенками. Стенки изготовленны из МДФ а стыки лаливаются полеэфиркой с стекломатом.
Закрепляем стенки мдф малярным скотчем.

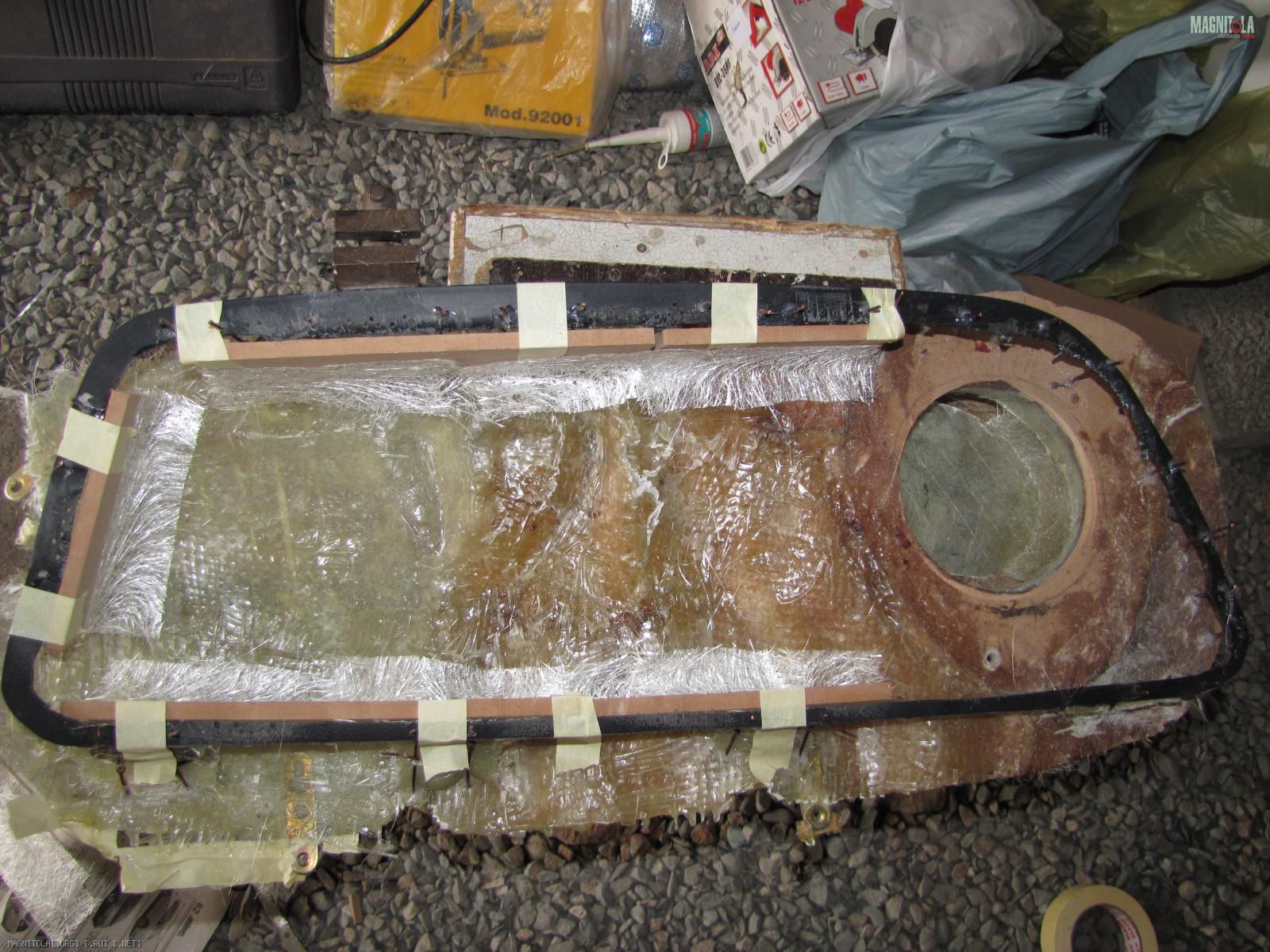

Вложение 132798
Укладываем стекловолокни и пропитываем полеэфиркой.

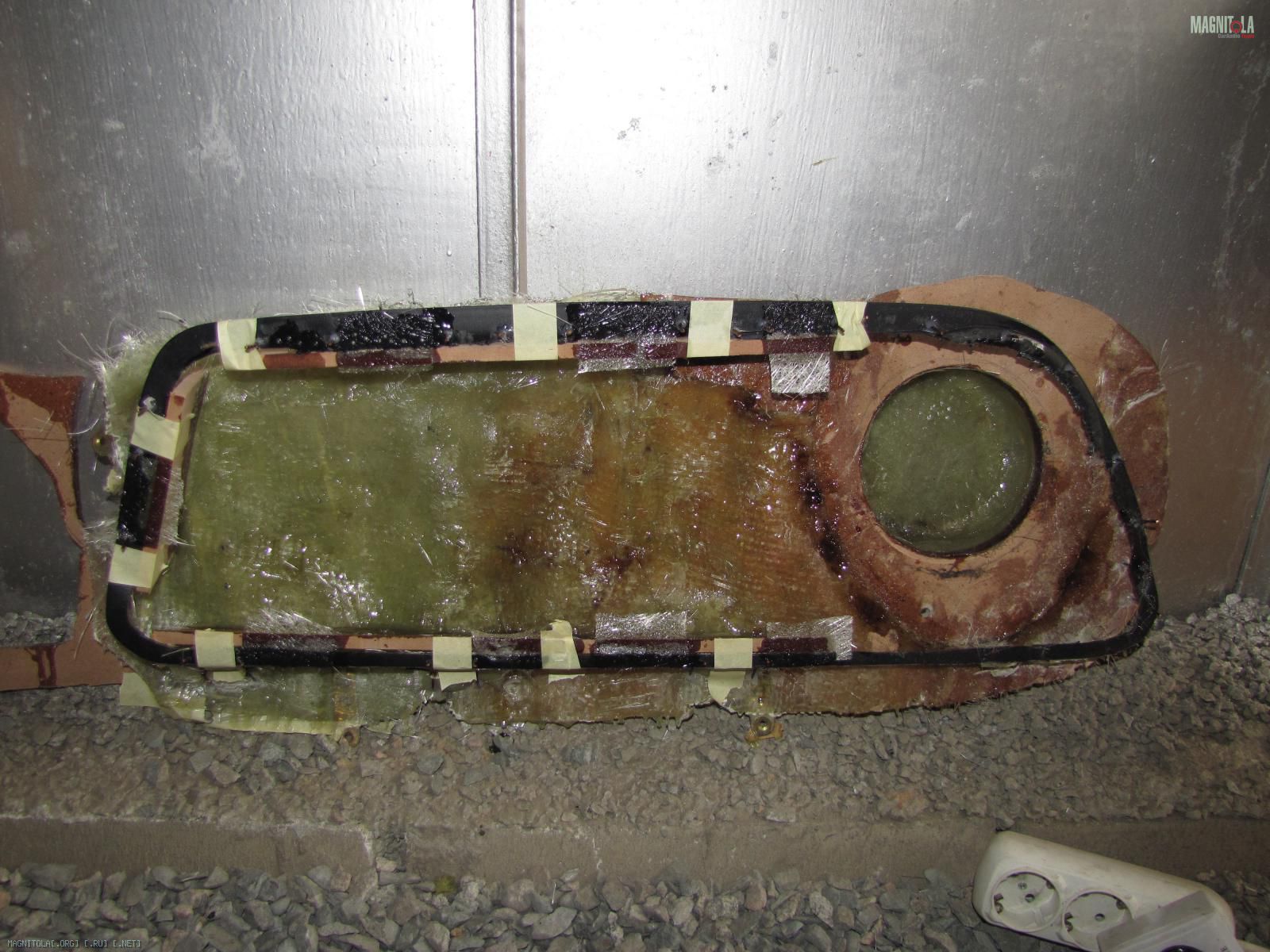

Вложение 132797

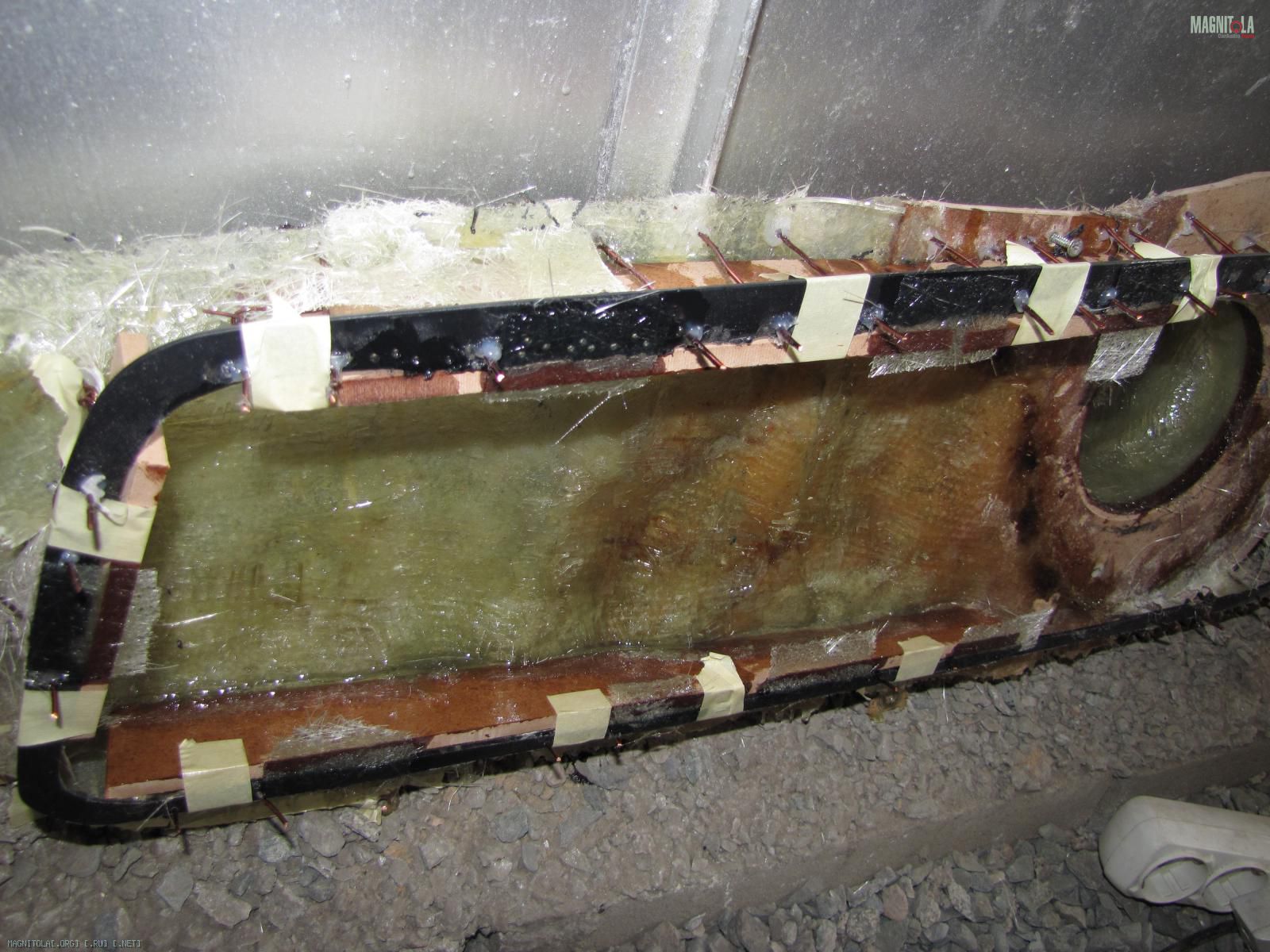

Получаем боковые стенки уже жестко закрепленные с "периметром" будущего ящика, который будет прижимать обшивку.
Вложение 132796
Сложные формы боковых стенок изготавлеваем из стекломата и полеэфирки.
После того как готовы боковые стенки приступаем к ориентированию опорных колец динамика.

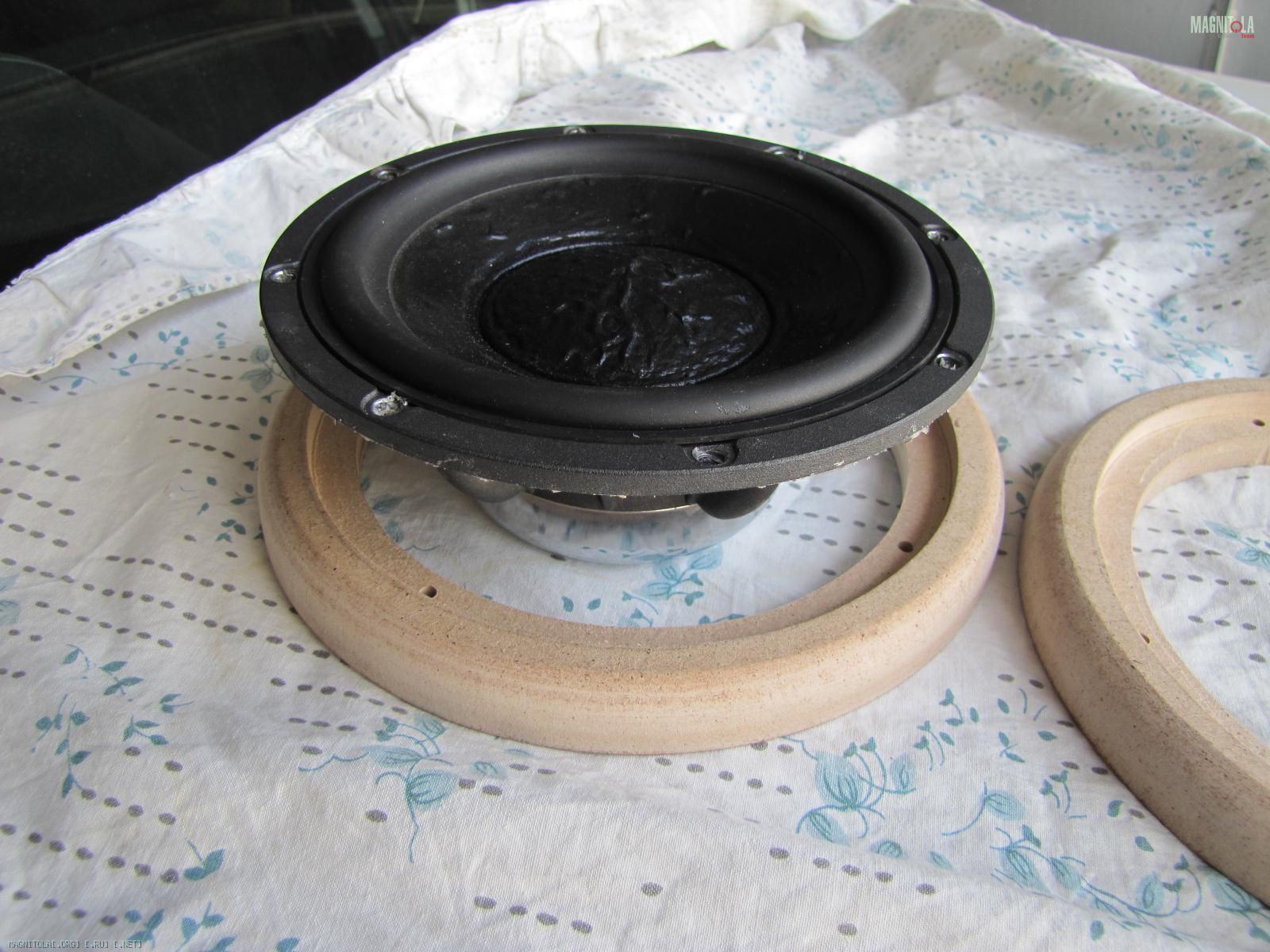

У токаря были заказаны вот таки кольца из МДФ 18мм
Вложение 132799
Для ЖЕСТКОГО крепления колец я решил прикрепить их к задней стенки ящика - на опоры. Ну и забегая вперед, для уверенности, что точно, все будет жестко еще и связать с передней стенкой ящика.
Из бруса 20/40 мм были изготовленны стойки опорного колечка.

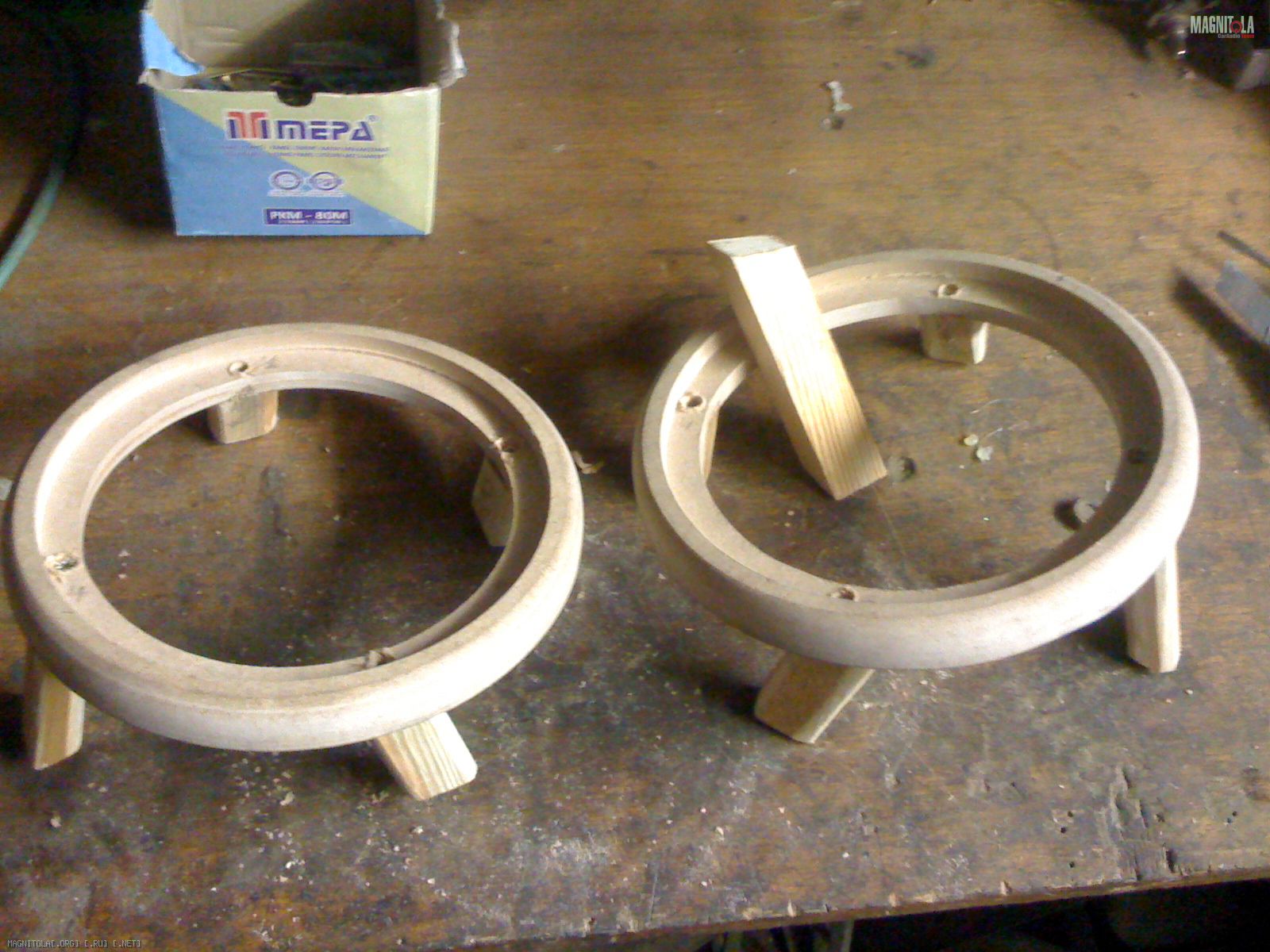

Вложение 132800
Долго ориентировал колечко. Проблемма в том, что стоковое расположение динамика от края обшивки около 5 мм. При таком расположении дина, ни о каком довороте речи быть не может, потому что боковую стенку не выклеить. Если удалять динамик от стоковоого расположения (углубление в задней стенке), то дин будет сильно выдвинут в салон и бардачек не откроется :(

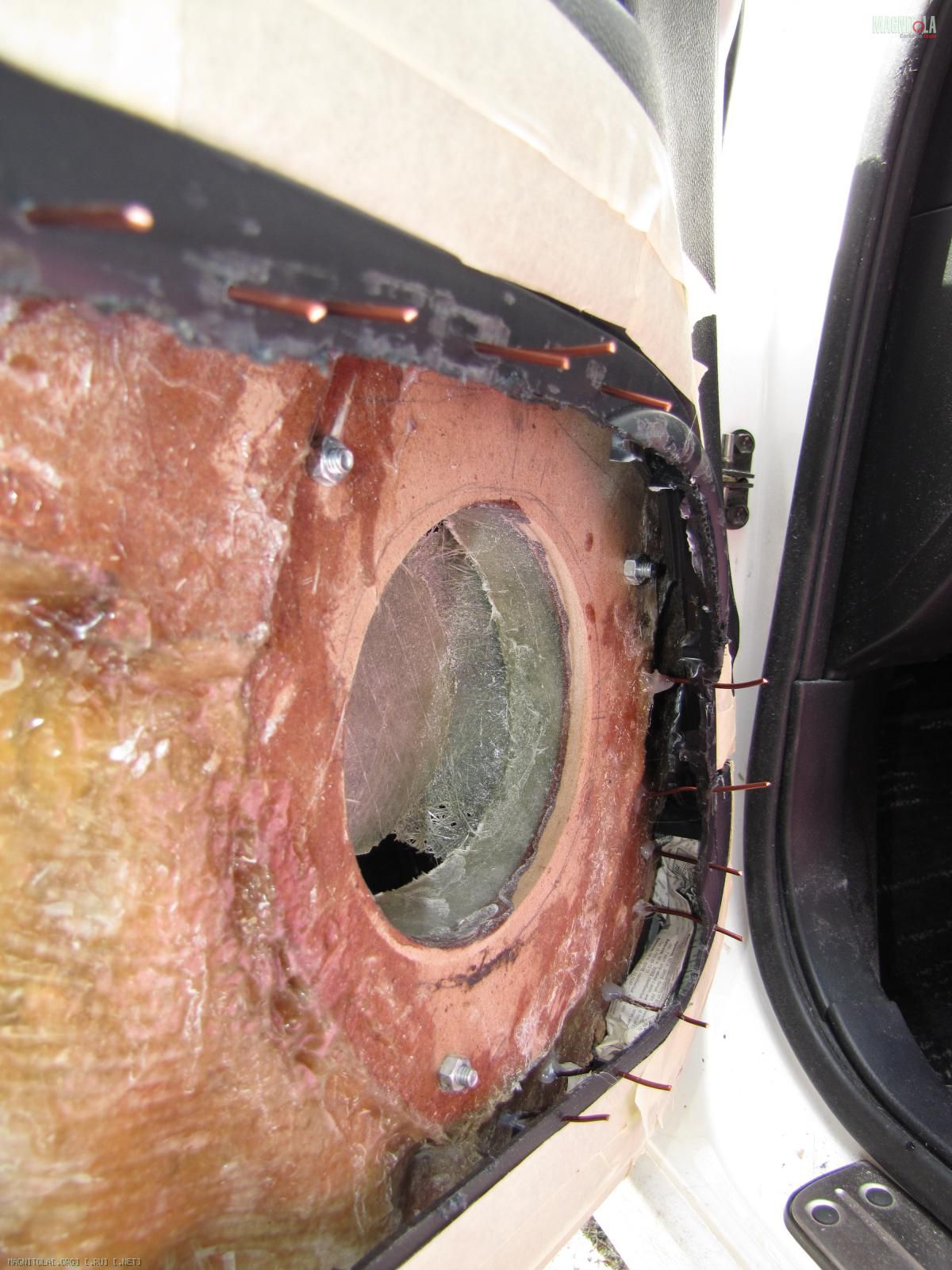

На фото видно что углубление как раз возле края боковой стенки.
Вложение 132802
Поэтому пошел на копромис. Разместил дин так что он будет ориентирован на КПП. За катушкой около 5-7 см пространства. Но ящик "какбы" делится на две части - 1. За дином (около 1литра) и 2.основной обем. Связь чрез "щель" высотой около 30-40 мм. Мне показалось этого достаточно. Можно было бы поступить подругому - порезать метал в двери. Но на этом месте чегото прикручено от стеклоподемника :( Вообщем компромисссс

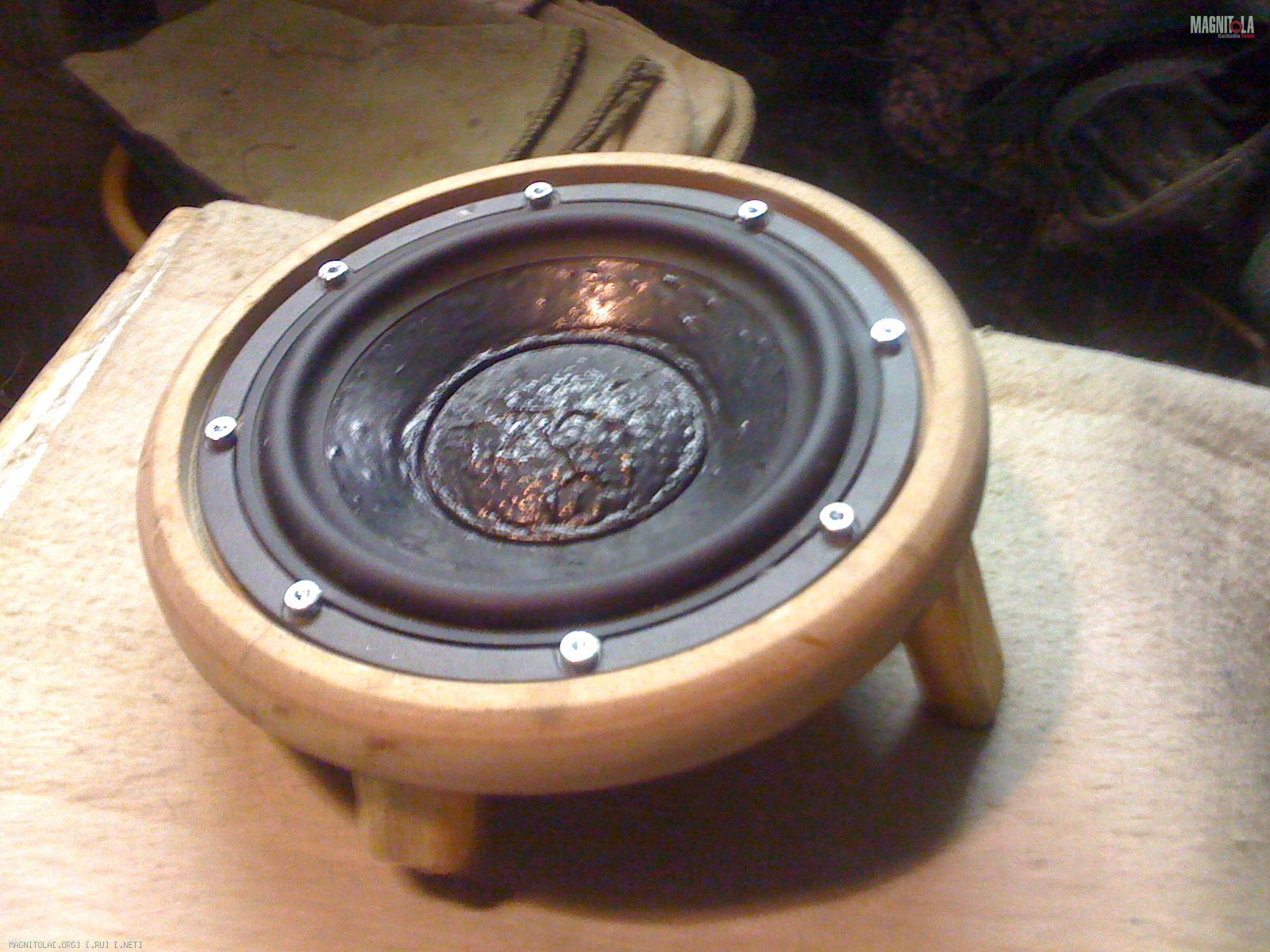

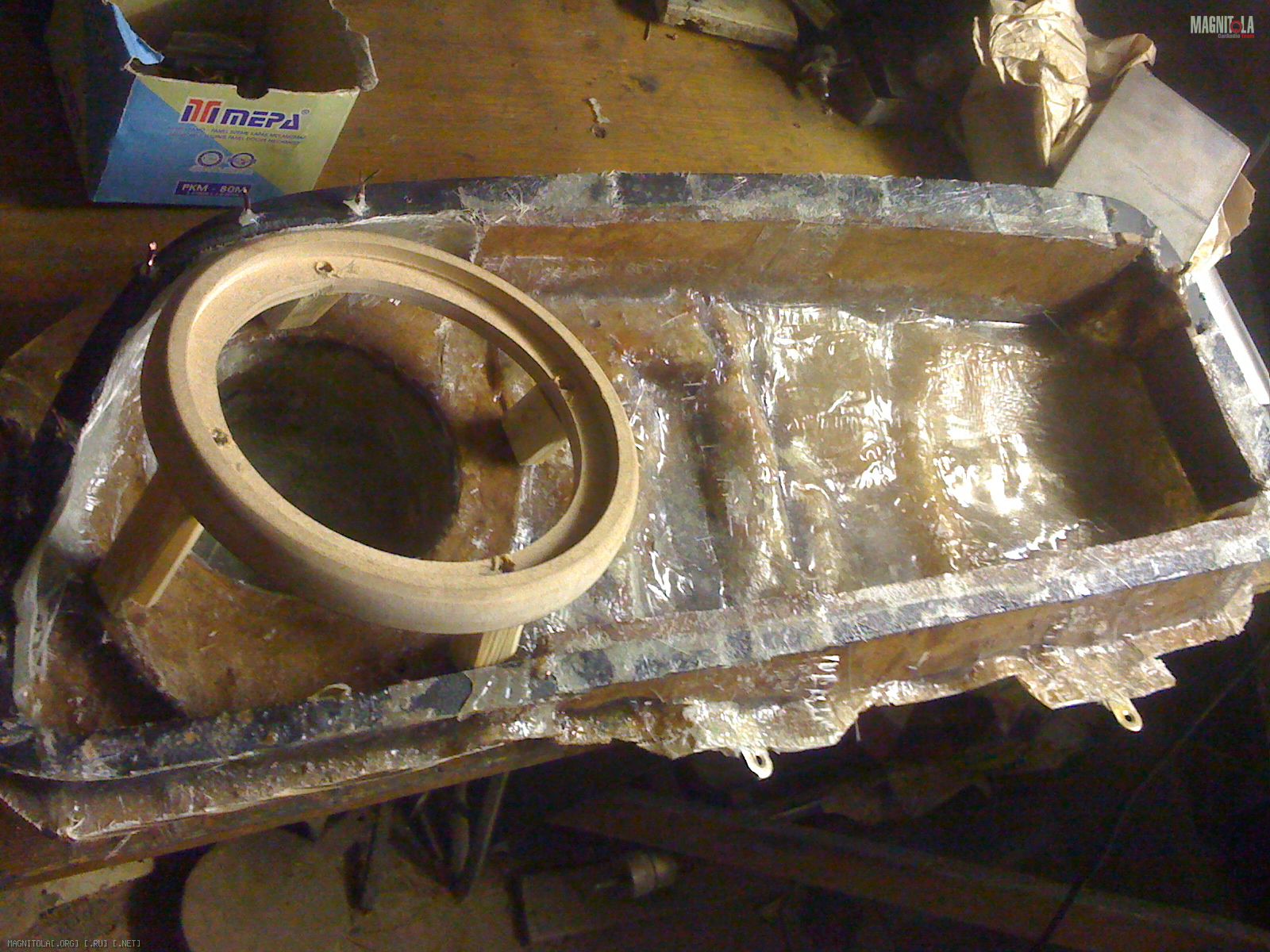

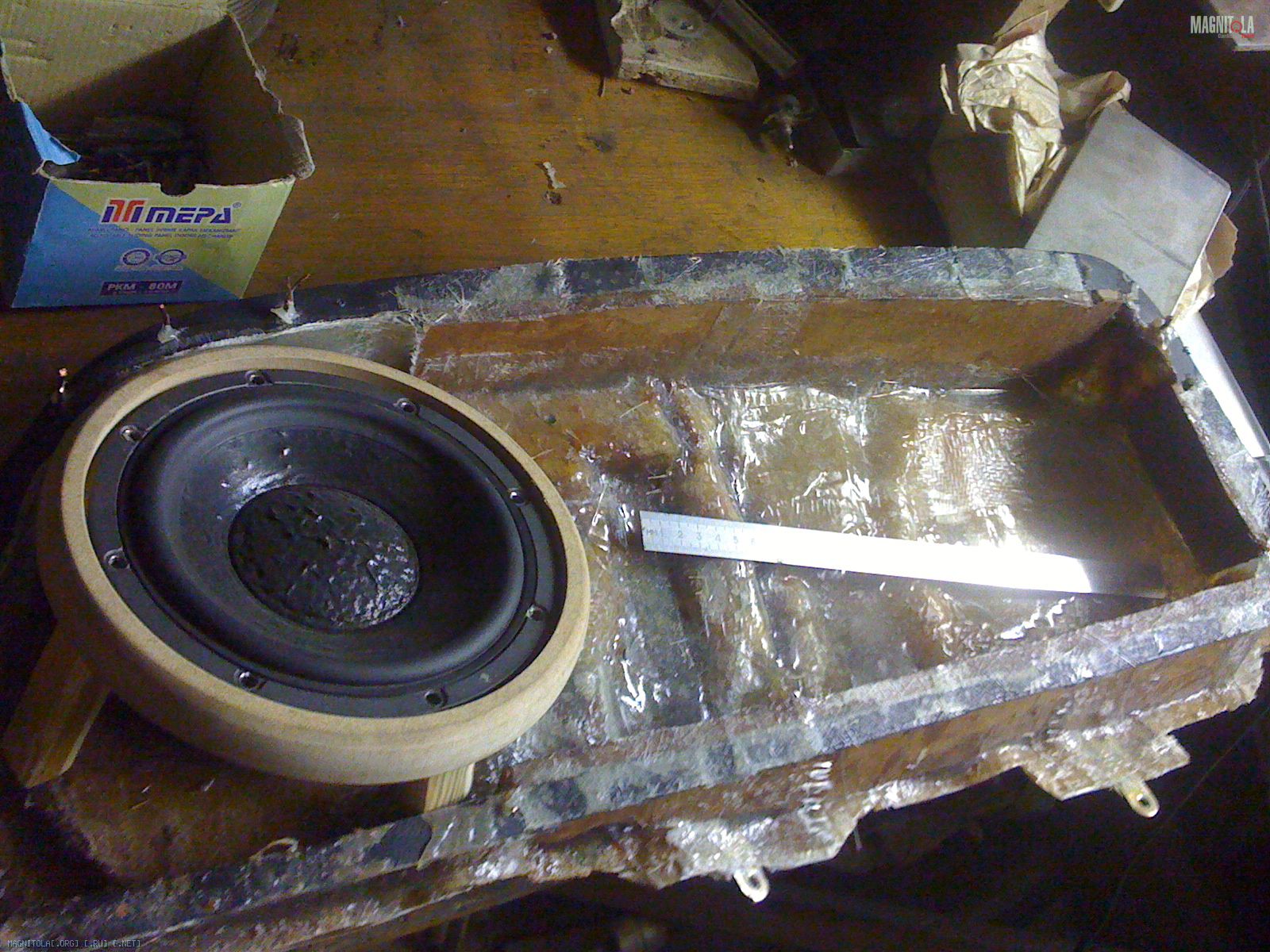

Вложение 132807 Вложение 132806
Динамик будет крепиться к кольцу на 8 болтах м4 под шестигранник. В моем городе нет улиток под м4. Поэтому пришлось искользовать обычные гайки м4 сделав углубление (закладные) в тыльную сторону опорного кольца.

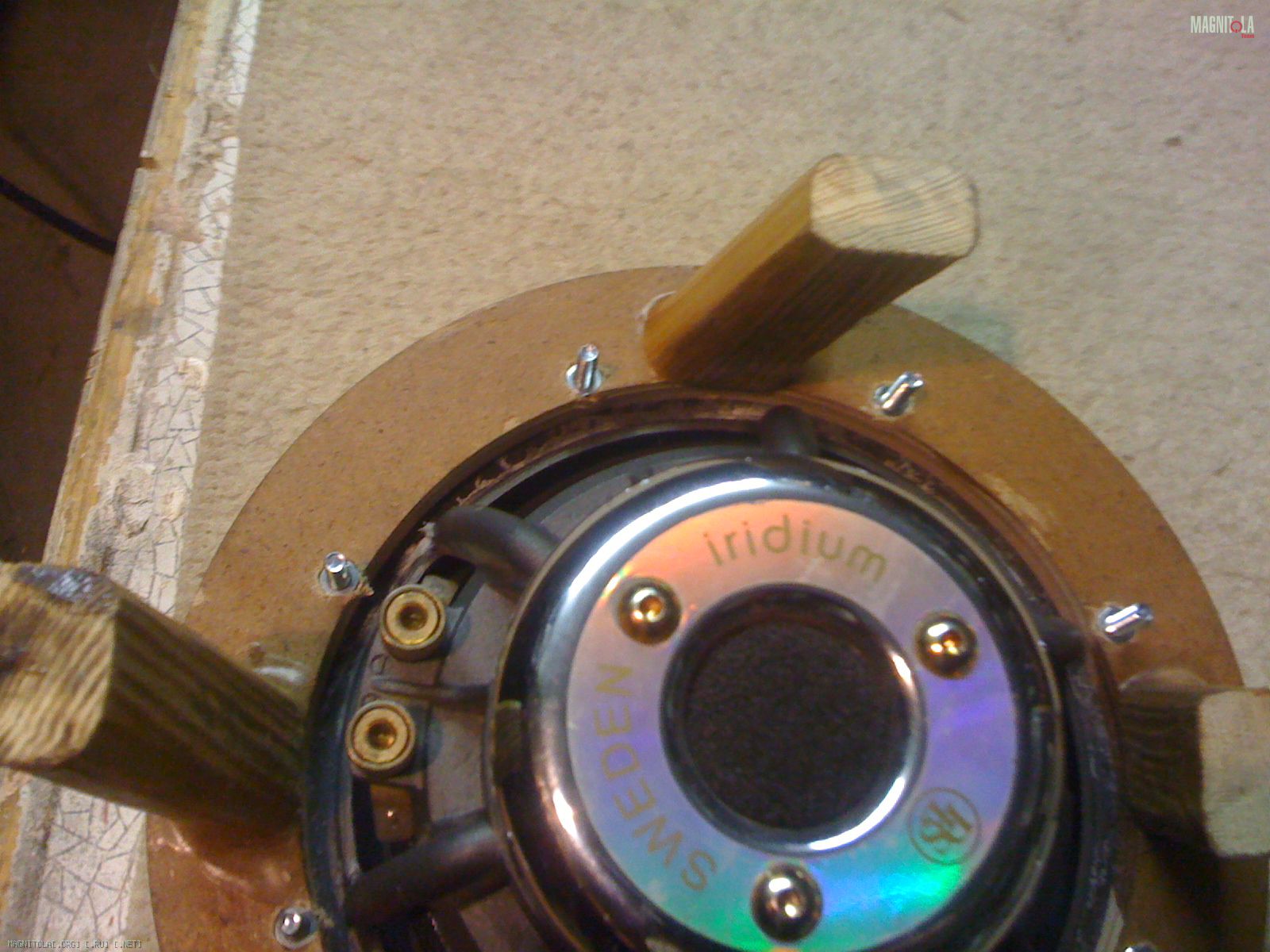

Вложение 132811
На фото как раз сторона прохода звука из области 1 в область 2
Вложение 132812
