Lancer IX (a$tronaut)

Привет. Вот и я решил соорудить себе маленький уголок на "магнитоле", рассказав о своей простенькой, но очень уж завлекательной для меня инсталяции.

Вернемся на 3 года назад, в темный зимний вечер...
Снег падал большими хлопьями в свете фар моего первого автомобиля- черного лансера 9го поколения. 20 минут назад я поствил подпись под договором купли-продажи, тщательно проверив каждую цифру вин-кода и правильность указанных данных... Теперь, подбросив хозяна (то есть бывшего хозяина) до дома, я с необыкновенным удовольствием смотрел на свой первый автомобиль.
"Он даже лучше, чем мечтал"- думал я и вспоминал, как совсем еще недавно задерживал взгляды на таких вот темных митсу и тихо мысленно вздыхал. ...Пора было возвращаться домой.
Внутри автомобиля, после отцовского москвича и пятнашек друзей, было прекрасно - тихо, тепло, чисто, мерно работал вентилятор обогревателя, из ценра торпеды светилась магнитола Мистери. ...кажется хозяин, тфу ты, то есть бывший хозяин что-то говорил о том, что она читает двд и даже где-то в бардачке телик лежит...

Наши дни:
На данный момент в автомобиле установлено:

• ГУ-Pioneer DEH-P88RS
• Миды - Polk Audio DB6501--->GZHC 165XII
• усилитель-Audison LRx 2.150---> EOS 150 AB (твик)--->GZHA 4150XII
• Твиттеры- реплика Morel 23MT (от Юли) ---> Morel MT 23--->GZHC 165XII
• усилитель-Genesis Stereo 60 ---> PowerAmper PA 60--->GZHC 165XII
• саб-REVOLT by Audio Art RW10 ---> GZRW 30SPL 2 шт.
• усилитель-JL AUDIO 250\1 ---> GZHA 2350XII


Инстал мой идет незатейливо, без лишних заморочек, но за то с удовольствием.


продолжение следует...

Собственно сразу еще один пост, что бы как-то разбавить дело изображениями.

Придется начать нестандартно, так как фотографии заурядных процессов шумоизоляции и прокладки проводов находятся где-то далеко и их достаточно мало. Но беспокоится совершенно не нужно - в скором времени намечается небольшой апгрейд питания и акустических проводов, так что, все что скрыто-будет показано.

А тем временем...
Обновляя каждые 30 секунд тему http://magnitola.org/kuplyu/104430-g...60-kuplyu.html, подумывая о пиве, я вдруг отчетливо понял, что если покручу проводкИ или чего нибудь приклею в авто, то буду презамечательно чувствовать себя (у всех по разному наверно это, но думаю все по своему меня понимают). Но система уже собрана, все налажено, пищалки только в пути, а усилок еще даже не куплен, оставались разве что мелочи, ради которых и спускаться-то было не прилично. Но жена, отправив меня в магазин, сама того не ведая, подарила мне пару часов скромного аудиостроительного счастья. В одном из магазинов я заметил обрезок линолеума, да- да того, которым полы кроют.

было так
Вложение 122242

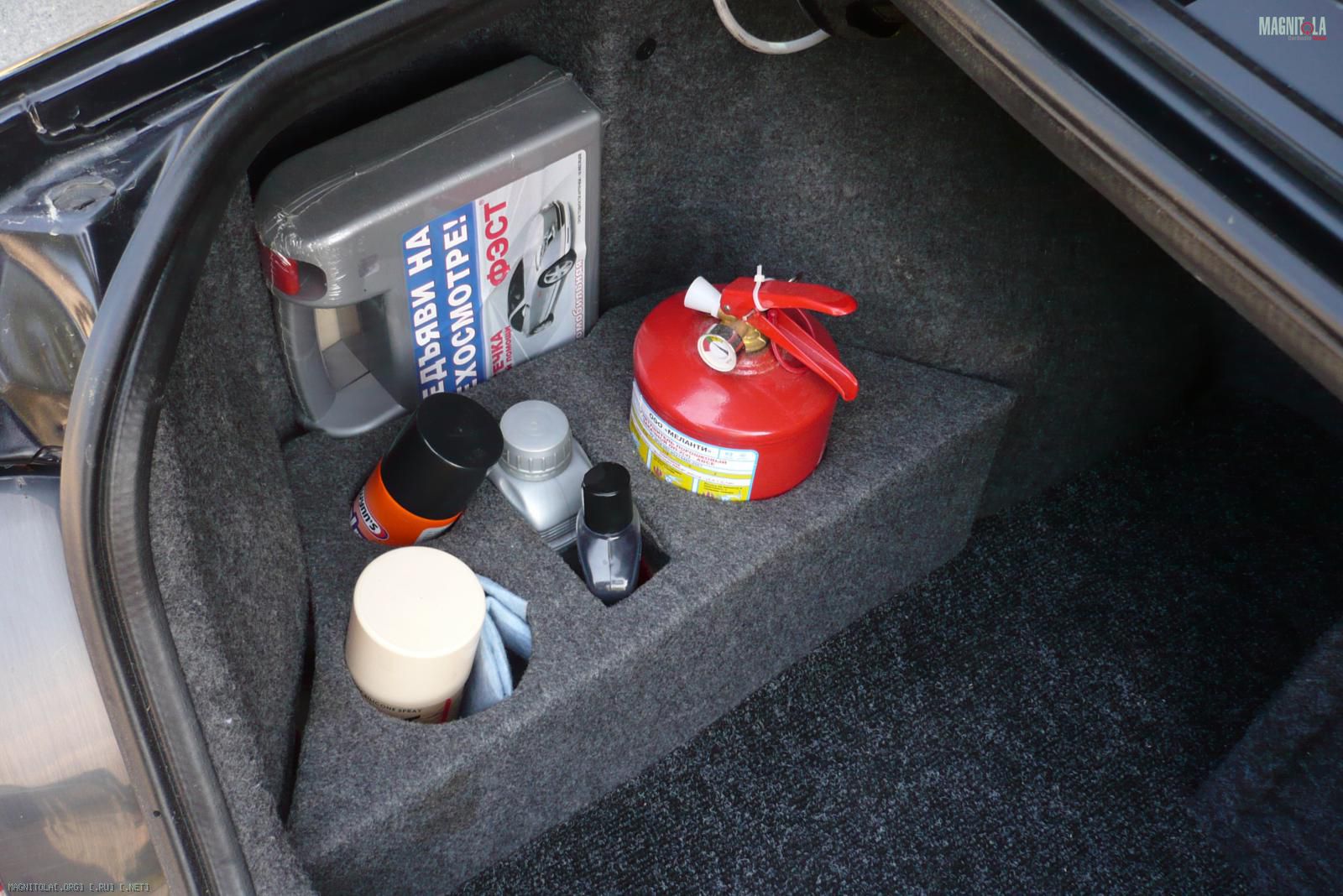

Моя первая работа в авто подобного плана, задолго до увлечения автозвуком. Давно хотелось убрать ее, и место занимала да и только огнетушитель с аптечкой в ней идеально держались.
Вложение 122243

Ленолиум или линолеум..кактамего , фанерка, старый коврик, тоже хэнд мэйд, кстати.
Вложение 122244

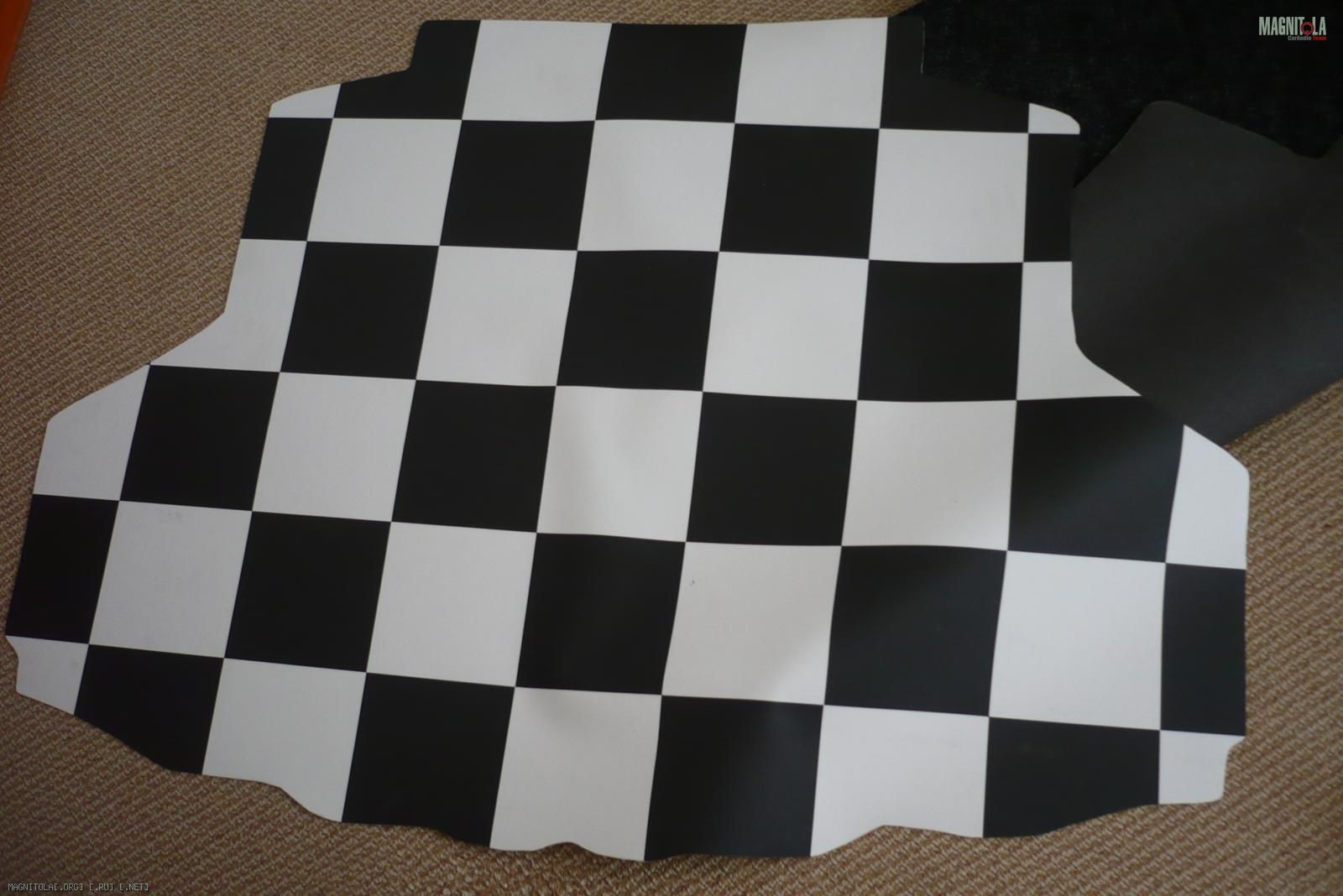

Новый коврик
Вложение 122245

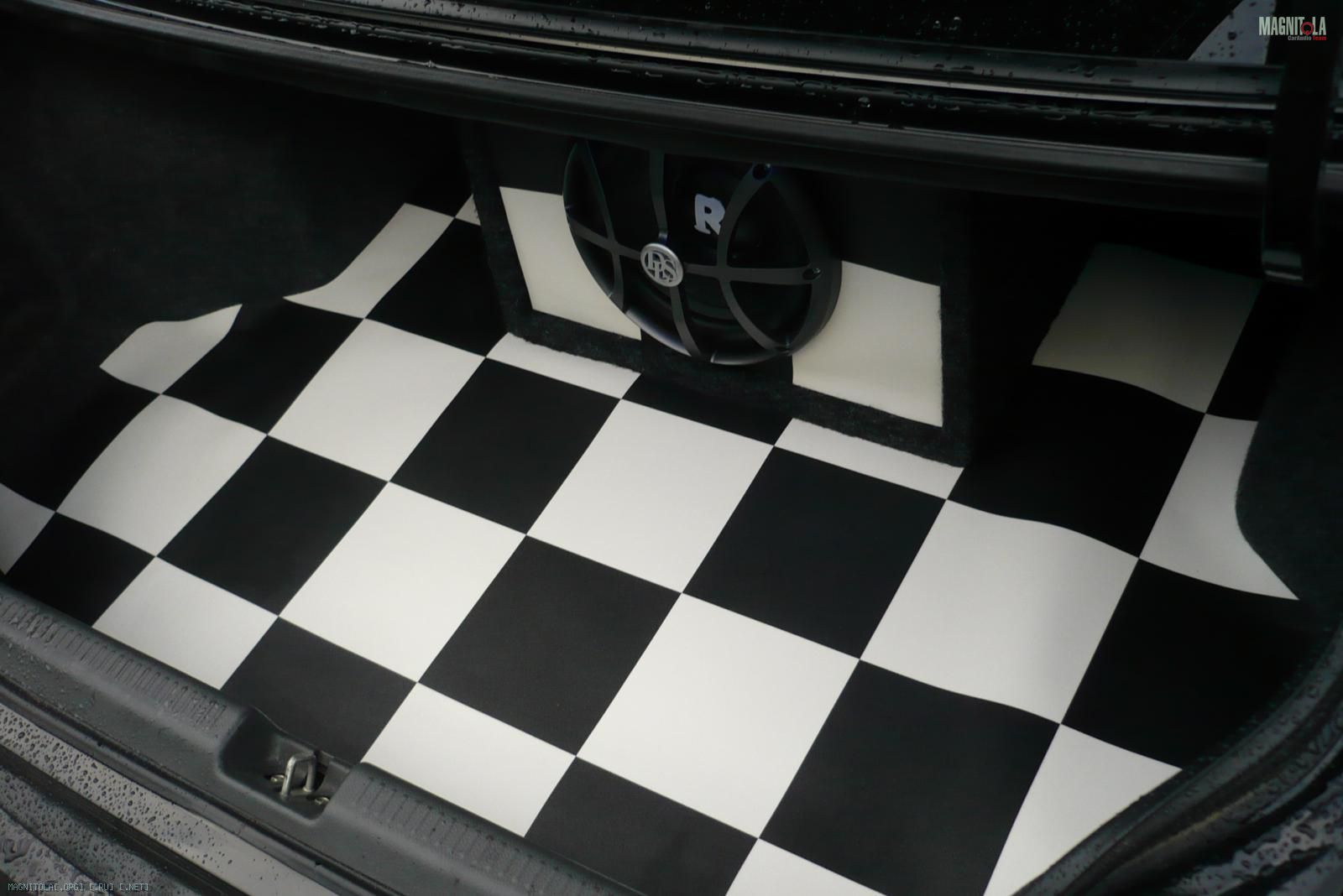

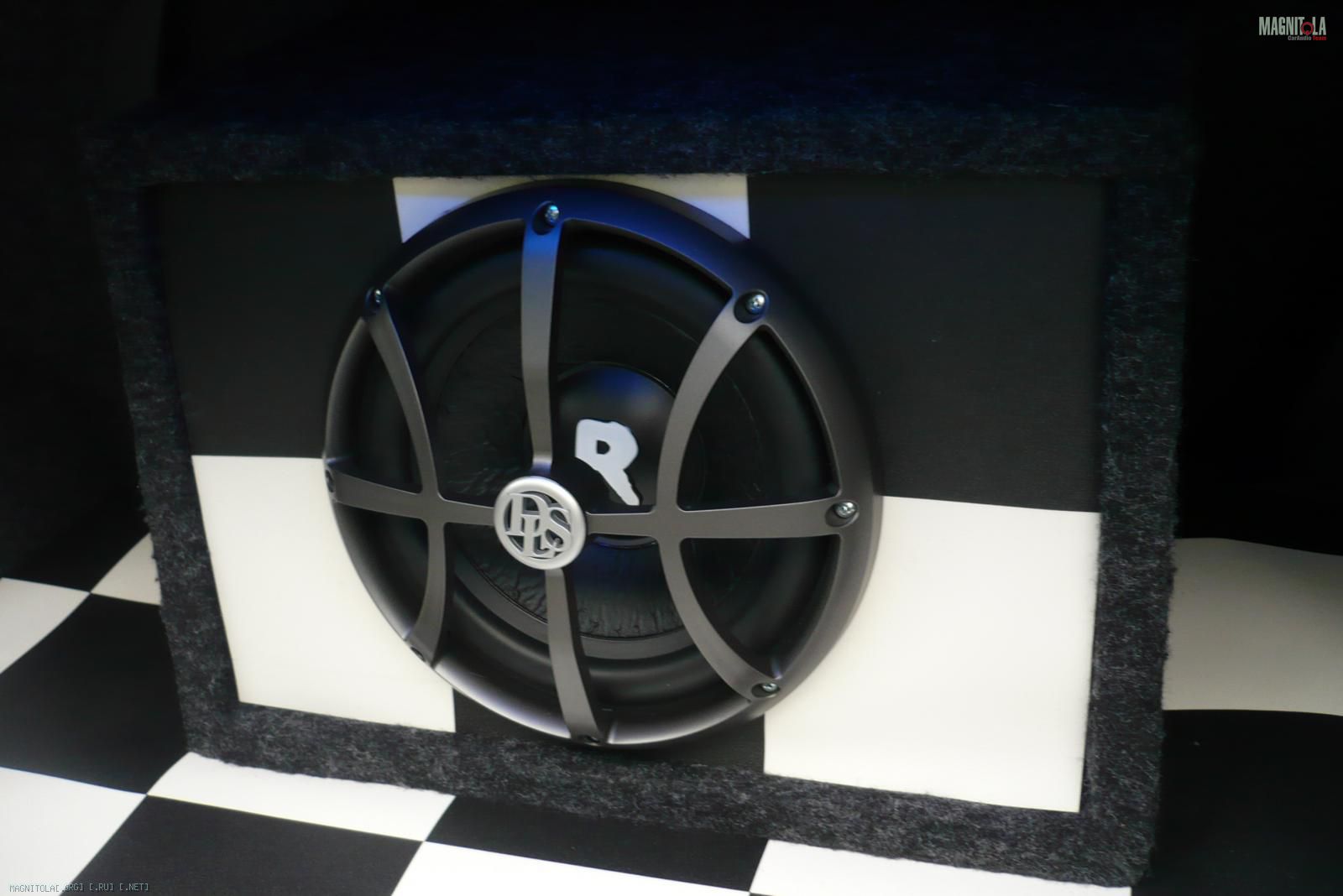

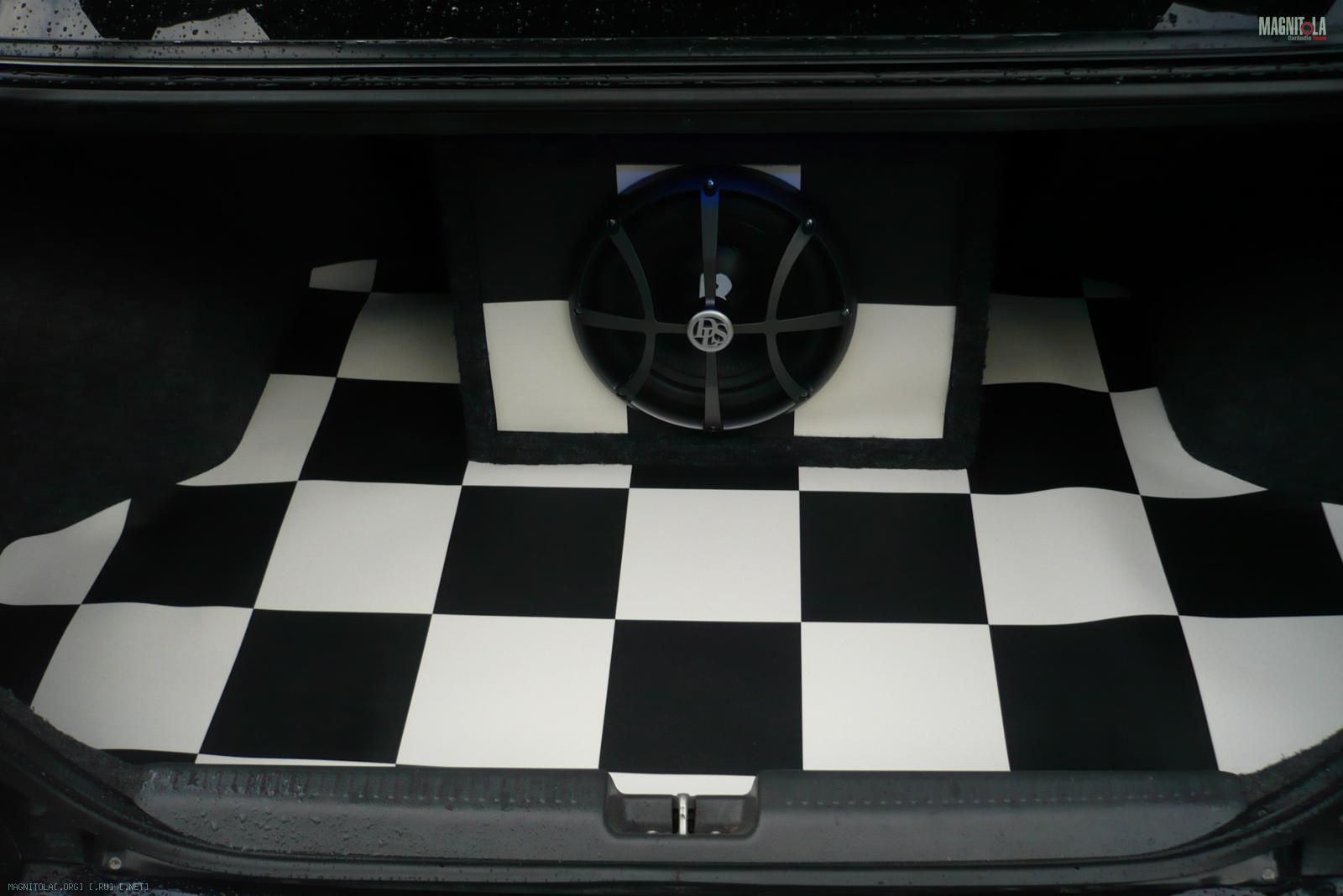

Получилось вот что
Вложение 122246 Вложение 122247 Вложение 122248

Прикольно! Вспомнил кепку Олега Попова ! )))

Цитата:

---

Сообщение от хоттабыч

Прикольно! Вспомнил кепку Олега Попова ! )))

---

ха, точно =)
http://img0.liveinternet.ru/images/f...6_thumb_13.jpg

С линолеумом оригинально получилось ^__^ А то все карпет да кожзам...

Цитата:

---

Сообщение от Ингвар

С линолеумом оригинально получилось ^__^ А то все карпет да кожзам...

---

Вообще в современных стриймагах можно много всего интересного найти, не только из ленолиума, были и другие, даже наверно более интересные варианты, но не было обрезков=)

вот еще несколько пикчуров. Тут уже обыденно и грусновато =)

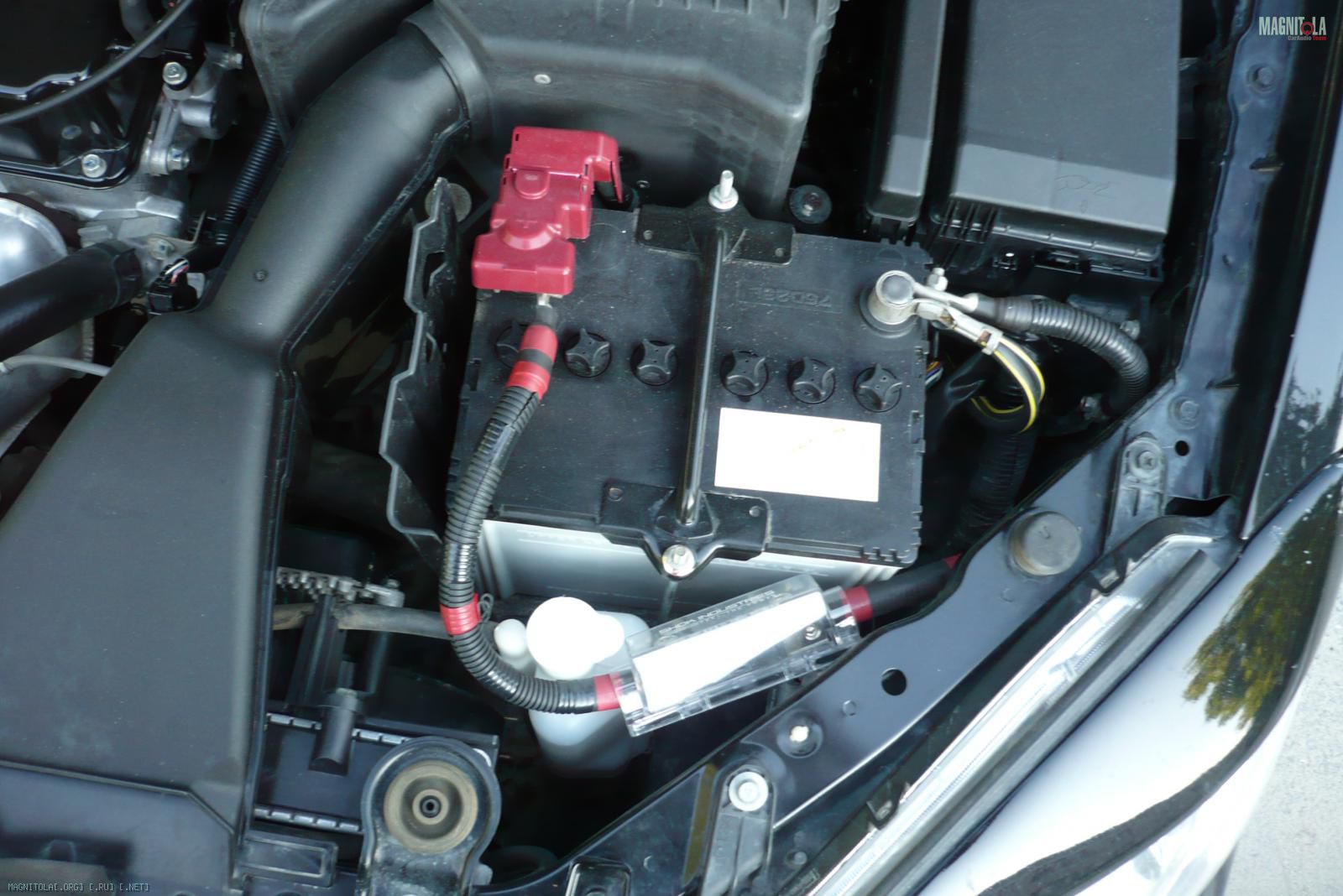

Крепление для колбы пока не придумано, так как аккумулятор к концу лета будет заменен, этот с холодами не справится.
Вложение 122315

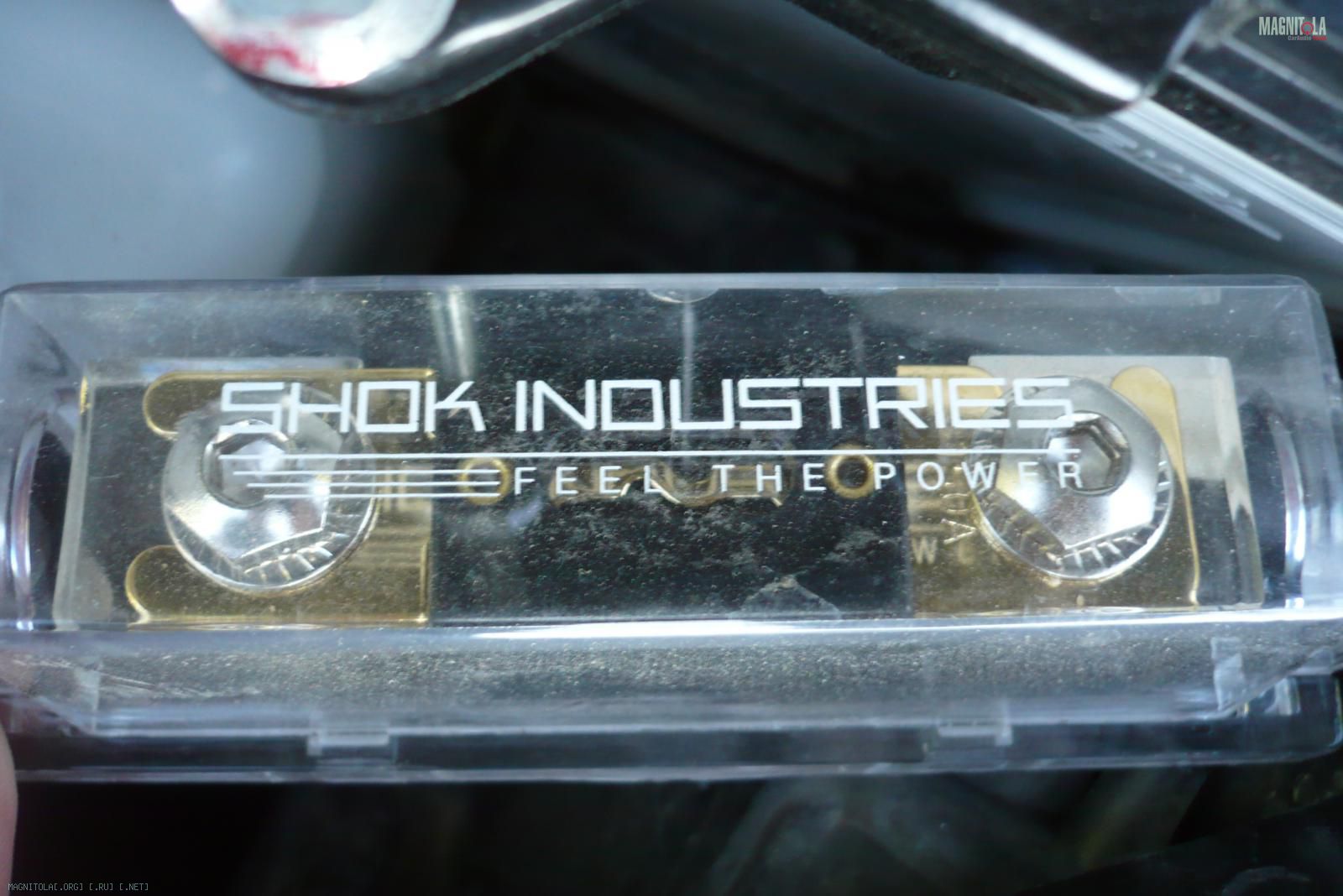

Предохранитель 150 А многовато на 25КГ, так что он как декарация на данный момент, активно ищется на 125 или на 100, буду очень благодарен за помощь или давайте меняться. Так же нужен мини ANL на 40, могу предложить еще 200А.
Вложение 122314

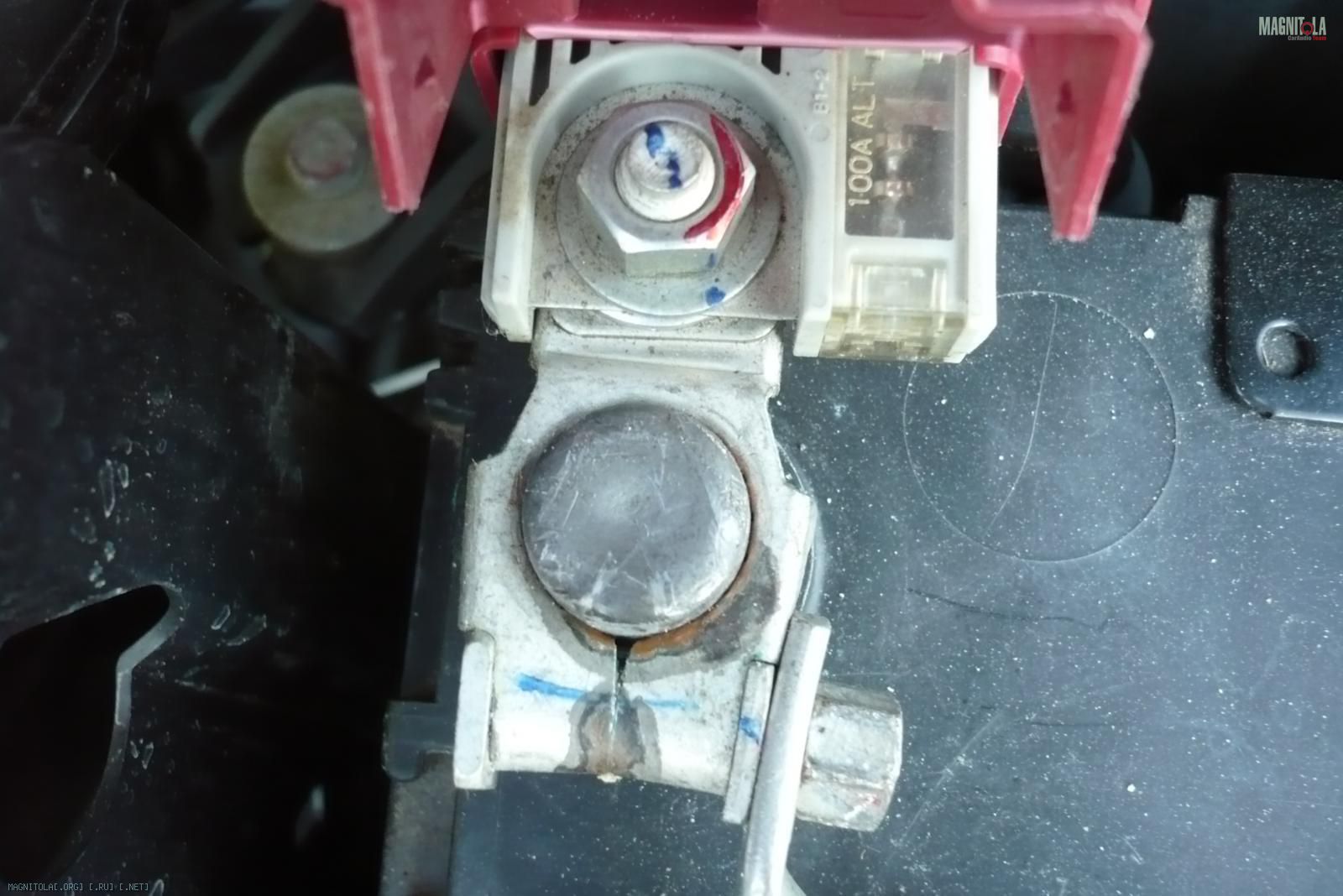

Стоковая клемма, выглядит конечно несколько печально, обещаю на выходных почистить. Поменять желание имею, но не дает покоя предохранитель, что виден на фото, как его в аудиофилькой клемме то реализовать?
Вложение 122313

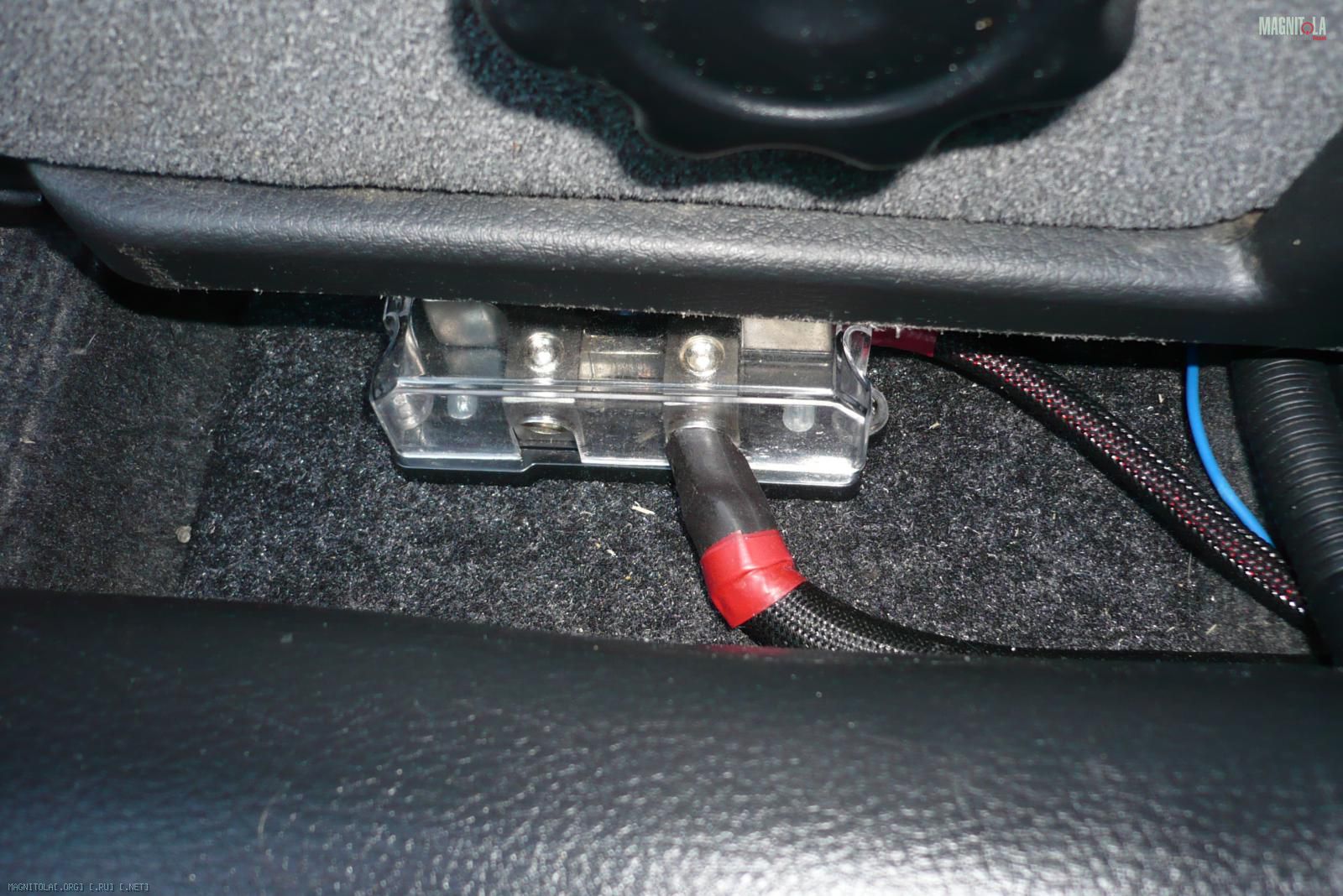

Виден краешек дистриба от Шок Индастрис. Отличная штука, совершенно не жалею, что приобрел. Куча вариантов для коммутации, все просто и лаконично.
Вложение 122312

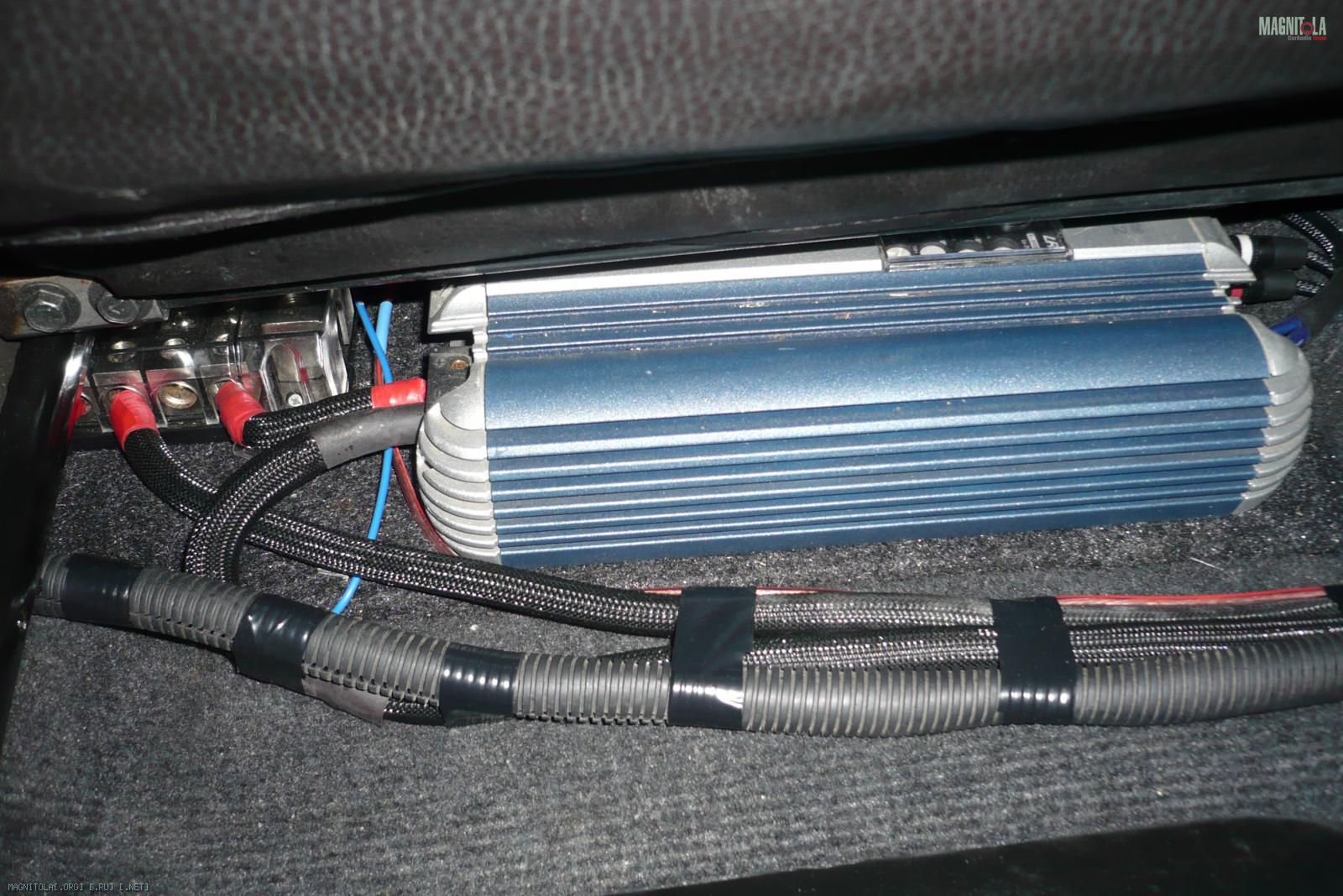

Вот она- моя первая покупка для этой системы Лрх 2.150. Имеется один неприятный минус, для того что бы регулировать нужно изрядно изогнуться, задрав задницу в небо на улице. По началу настроил и сиденье прикрутил, теперь же нужно немного поднять гейн, но пока не решаюсь=) В остальном все мне очень нравится в нем. Маленькая вкусность-есть три выхода для ремоута.
Вложение 122311
Собственно вид проводки мне не нравится, по этому когда меня наконец то найдет Генезис 60, все будет сделано аккуратнее и будут вставлены наконечники, которые я случайно нашел позавчера в магазине через дорогу.

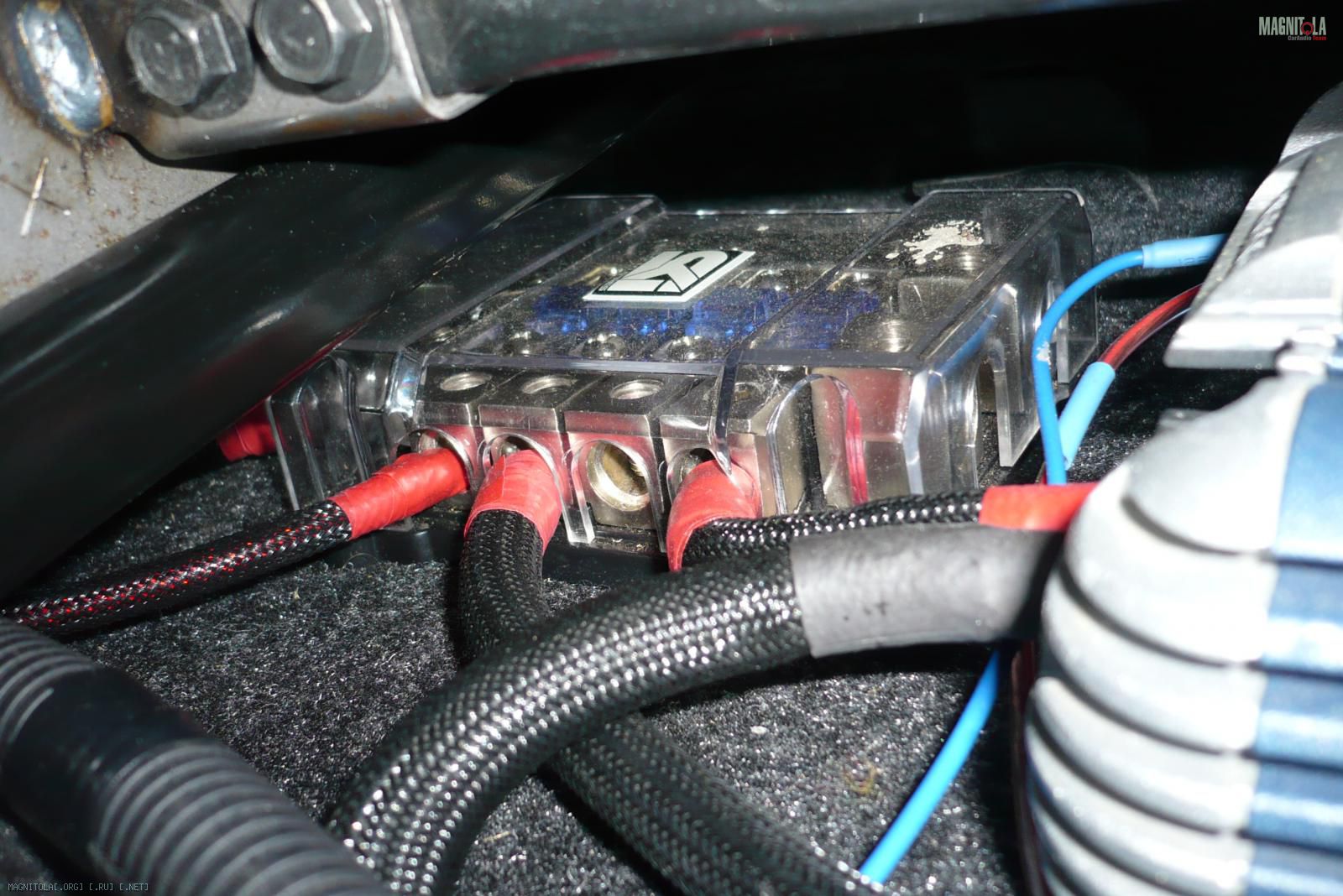

Еще раз дистриб
Вложение 122325

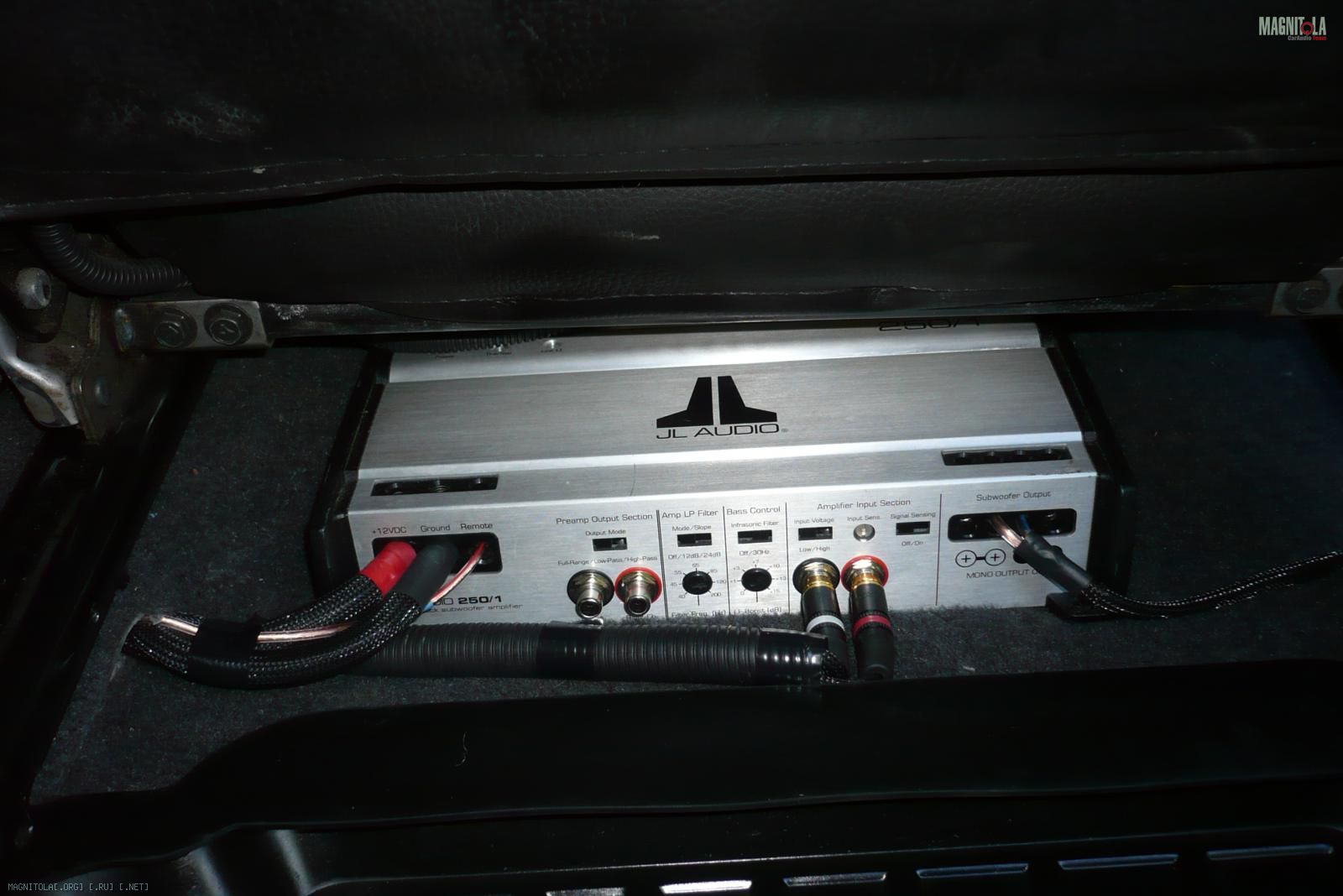

Уважаемый JL 250/1, очень удобен для установки под сидение. А справа как раз мето для ВЧешного малыша
Вложение 122324

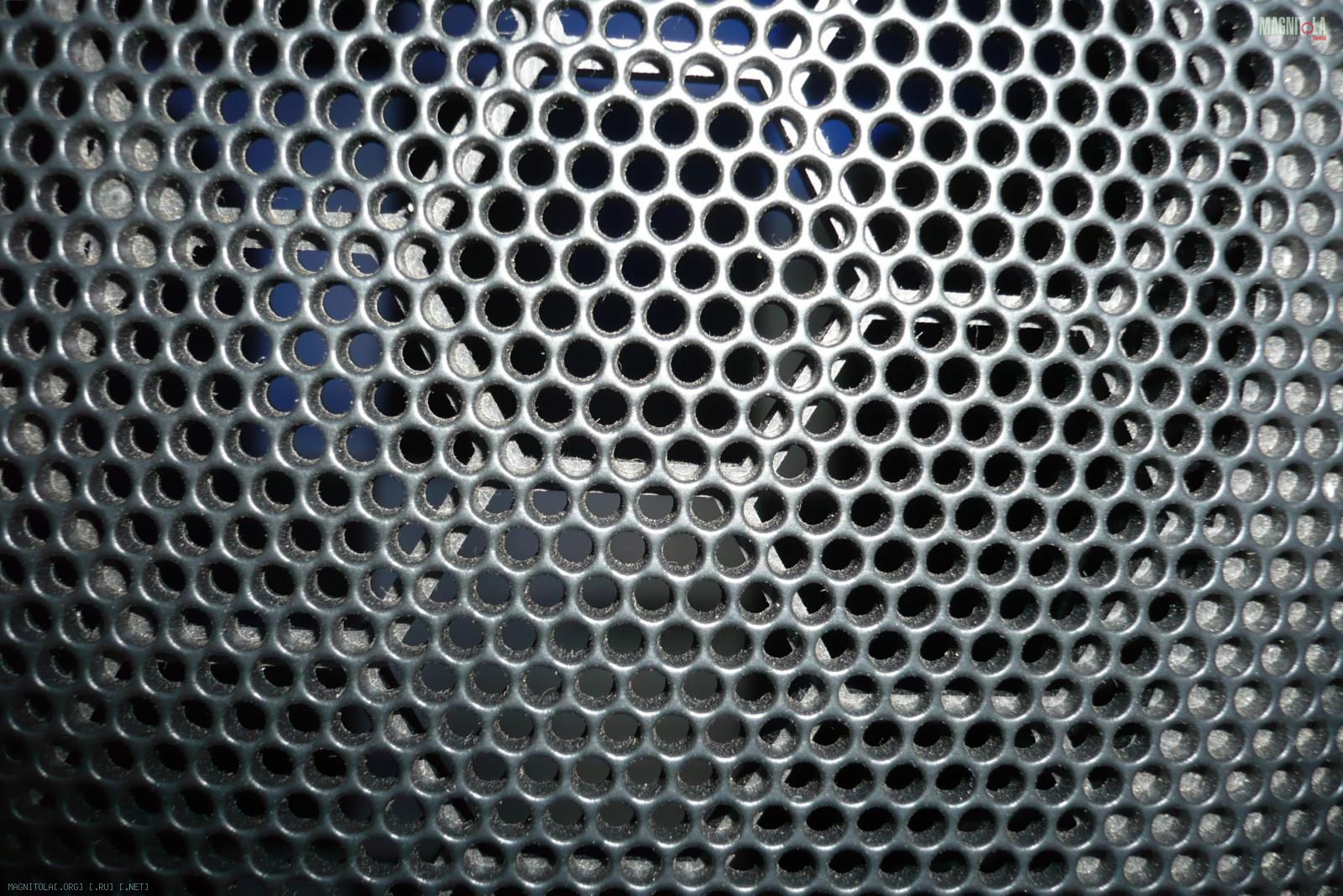

одна из 2х сеток через которую в салон играет Револьт. Вы не поверите мне достаточно и даже очень нравится! А еще меня радует, что даже когда громко-ничего не дрожжит и в груди не свербит. совсем я не splщик видимо=)
Вложение 122321

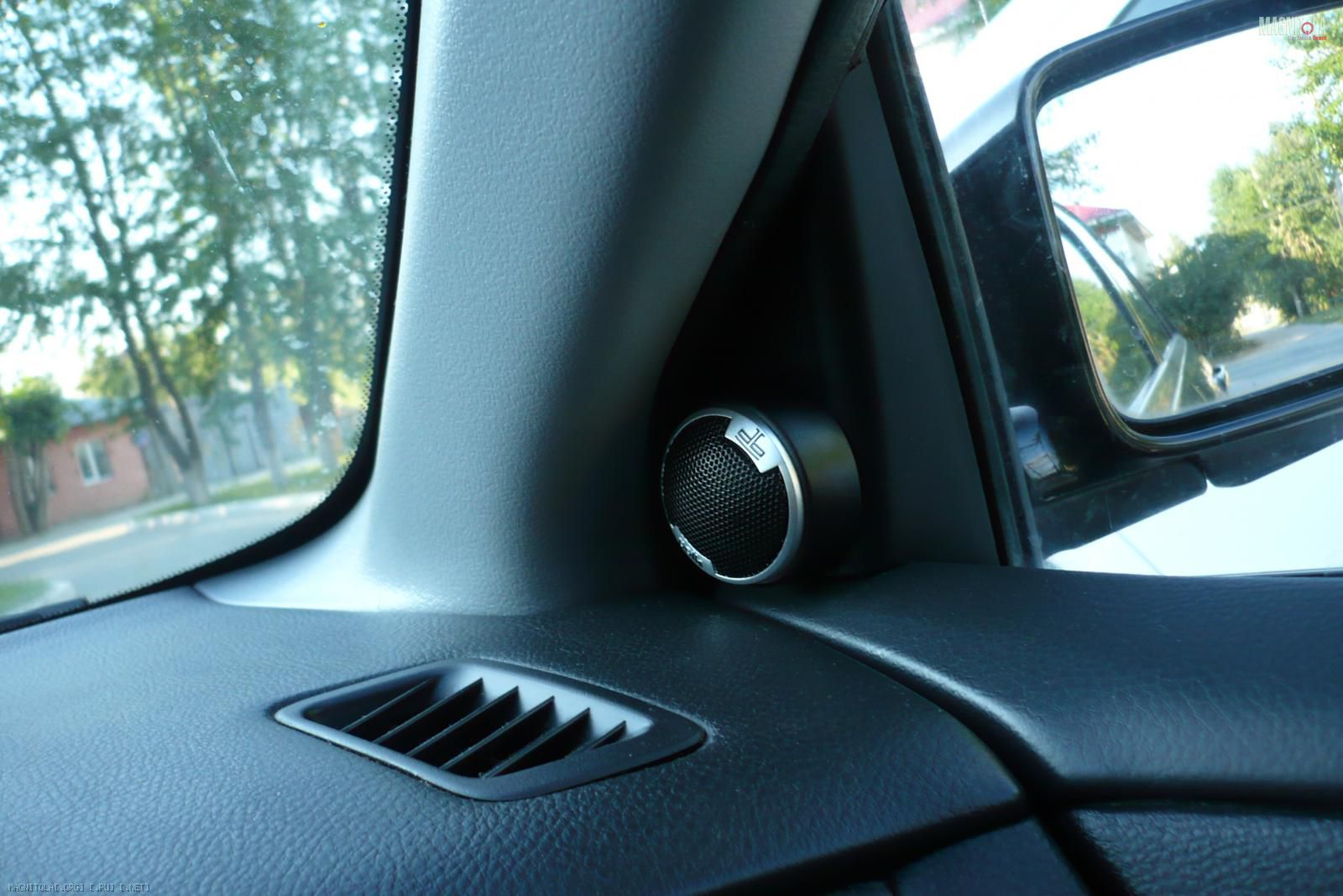

Твиттеры стоят хорошо, но едут ко мне "юлины" посмотрим кто останется.
Вложение 122323 Вложение 122322

Цитата:

---

Сообщение от A$tronaut

были и другие, даже наверно более интересные варианты, но не было обрезков

---

Ну, то что получилось тоже очень интересно. Можно попробовать обыграть такую расцветку и в салоне машины (уже не с линолеумом, конечно), хотя сделать это будет сложновато в плане дизайна. Разве что коврики в таком стиле ^_^

Цитата:

---

Сообщение от A$tronaut

Поменять желание имею, но не дает покоя предохранитель, что виден на фото, как его в аудиофилькой клемме то реализовать?

---

Пред на + ? В некоторых аудиофильских клеммах он, вроде, есть. С другой стороны - нужен ли?

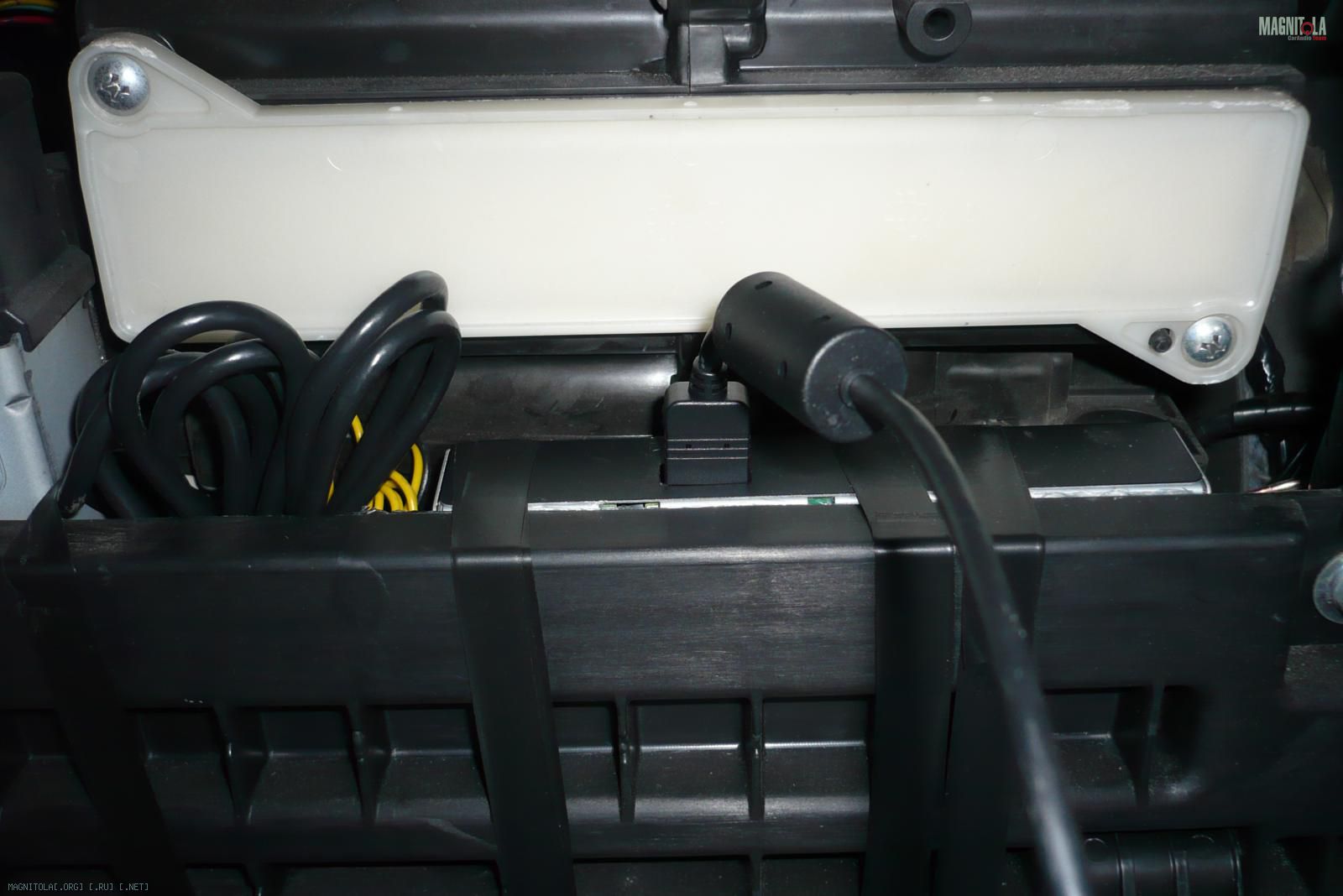

За бардачком прячется usb адаптер для пионера, пишу на флешку ААС 400кбс, говорят он и 500 читает, не смотря на строки в мануале, но Фубар2000 больше 400 не может у меня. Разница с дисками чувствуется =(, но лазермне нужно чистить, да и без дисков в авто очень хорошо, лежит 3 самых любимых и хорошо.
Вложение 122328

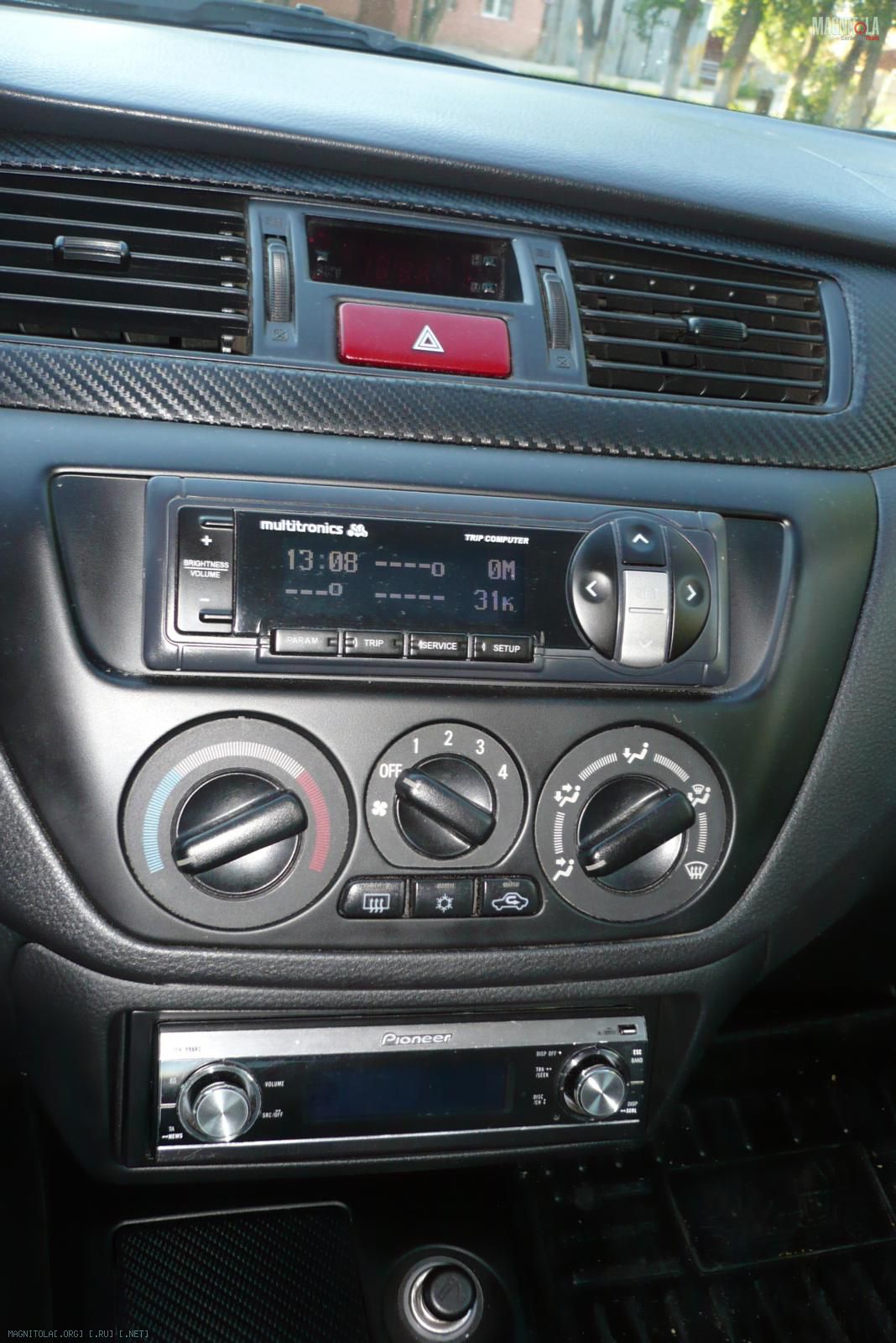

панель немного обтянута, облицовка печки и еще неснольео деталей перекрасил в черный, потому как старые поизношеные вставки "под титан" ну очень слабо выглядели. Просится сюда конечно панелька от второго 88, когда-нибудь возможно это призойдет, пока как говорится, не это главное.
Вложение 122327

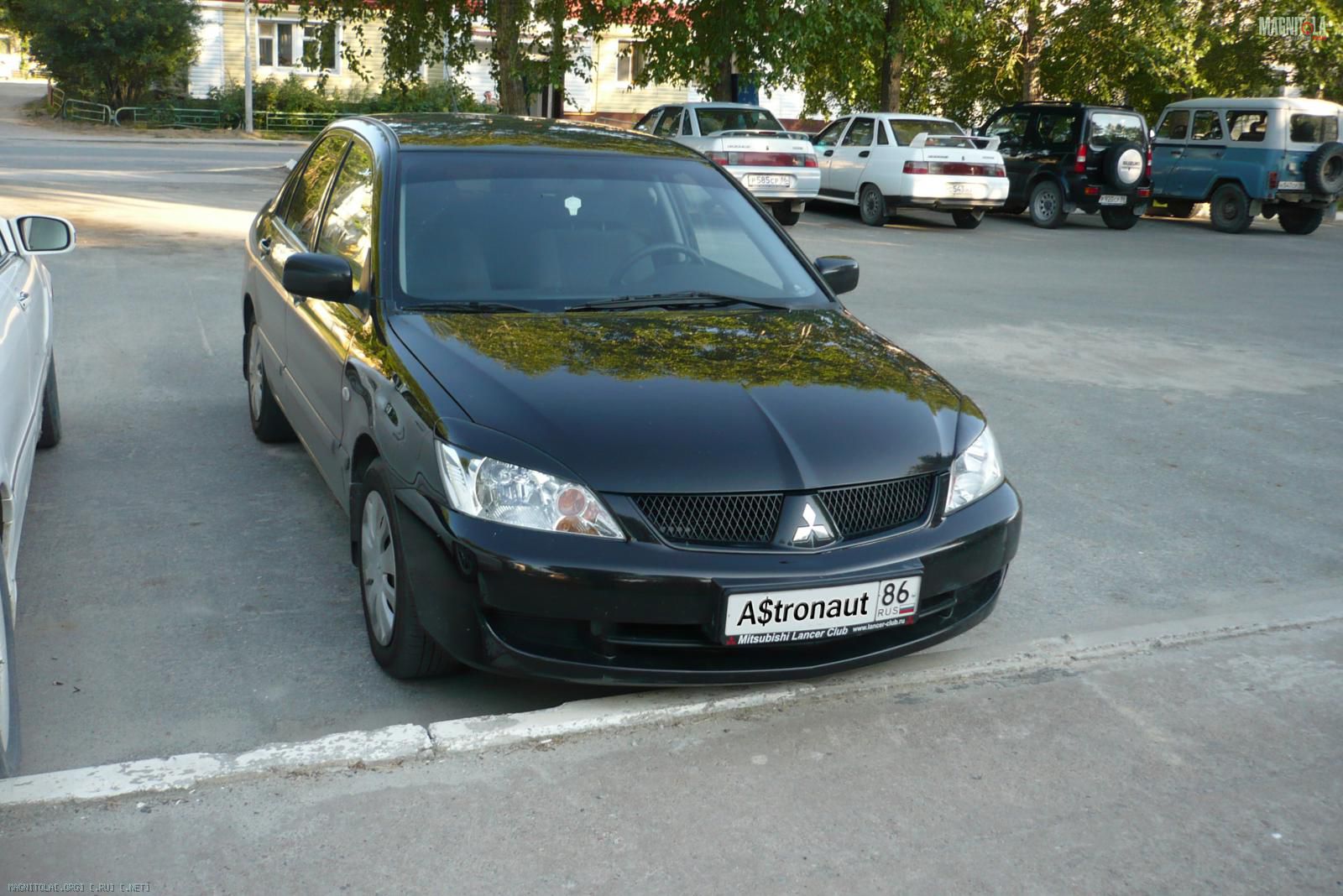

Ну а вот и сам виновник. В первом посте я попытался выразить первое впечатление... так вот, потом туман очарования медленно сдуло привычкой, но основные качества - добротность, простота, удобство, скромность и аккуратность я до сих пор очень ценю и пытаюсь неторопясь на них построить и инсталяцию.
Вложение 122326

Цитата:

---

Сообщение от Ингвар

Пред на + ? В некоторых аудиофильских клеммах он, вроде, есть. С другой стороны - нужен ли?

---

Дело в том, что он оберегает штатную проводку. Поэтому, ставя клемму, хочется что бы и родная проводка была защищена. А как это сделать, еще одну колбу городить? Может я не понимаю чего. Может кто то подсказать?

Подписался, жду продолжения... Усилки на фанерке как закреплены под сиденьями?

я с удовольствием =)

аудисон с дистрибом на одной фанерке, обтянутой карпетом. Прикручены к ней на маленькие саморезы. Снизу металическими скобками, с помощью небольшого "мебельного ####олета" прибита липучка(в магазине тканей купил), которая лепится уже к обшивке пола.
JL AUdio еще проще- липучка на скотче приклеена к самому усилителю снизу. Ничего не болтается, даже на самых резких поворотах. минус на корпус не поступет.(позже выложу фото)

Ну если для себя - то нормально на липучках, а если на соревнования любые - то вздуют :) Для себя решил если крепить, то нормально, хотя в новой машине опять усилители под сиденье и на задний коврик тупо брошены :) Надеюсь не полгода так будут кататься :)

на самом деле я просто других вариантов не придумал.
А как обычно делают? не в пол же саморез вкручивать...

---------- Сообщение добавлено 11.07.2011 в 02:30 ----------

немного изучил вопрос. Единственный вариант, который мне понравился- установить фанерку под вибру, но пол уже укатан, распирать желания нет, буду думать.

Посмотри в моей теме - я фанерку род штатный ковер ложил, крепил уголками за что седенье крепиться :)

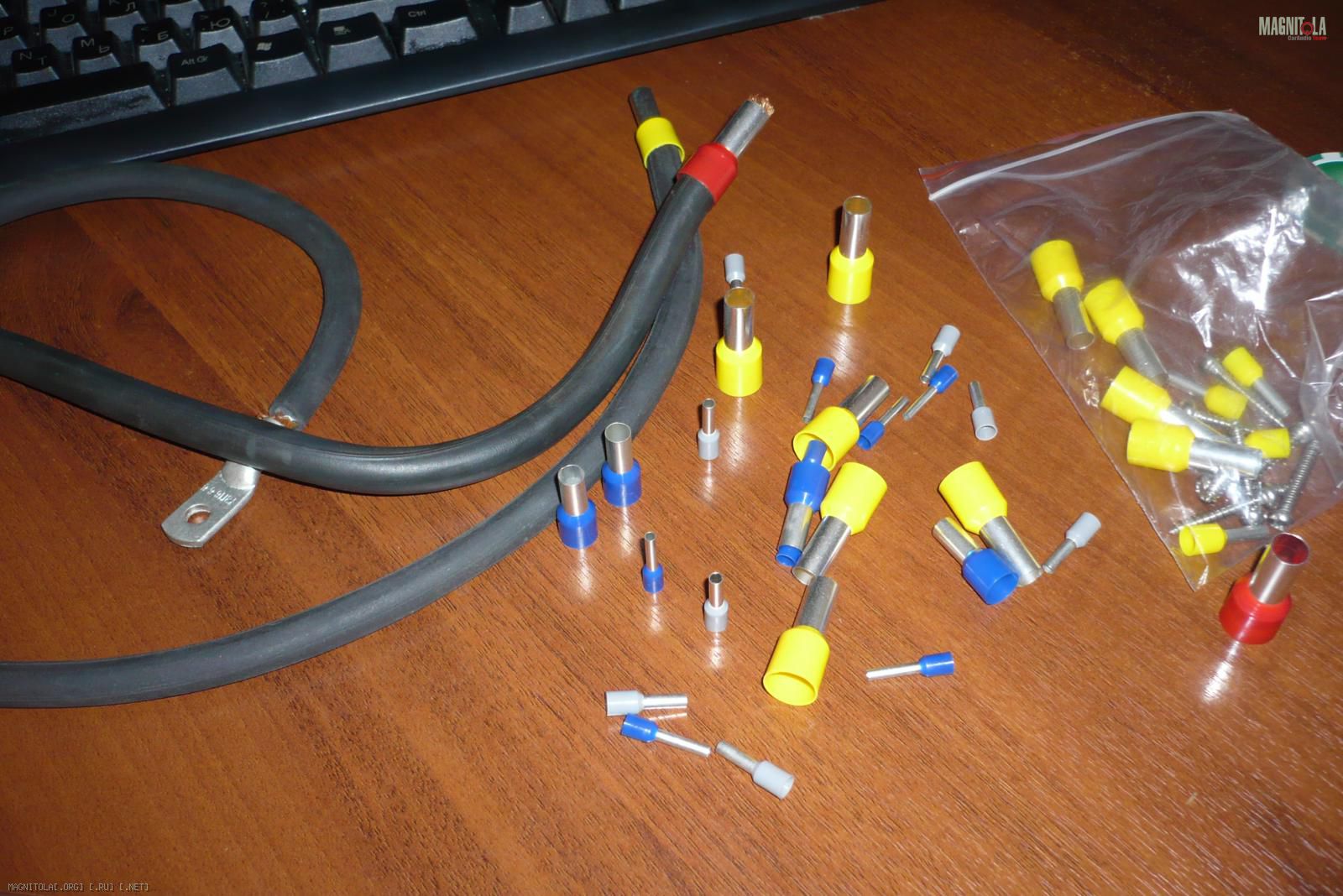

Вот-наконечники. Придадут аккуратности и удобство монтажу. Правда инструмента для обжатия нет у меня. На прилавке лежит за 1100р. дорого для получаса работы. Знакомых вроде в этой сфере нет, буду думать, пока есть время.
Вложение 122461

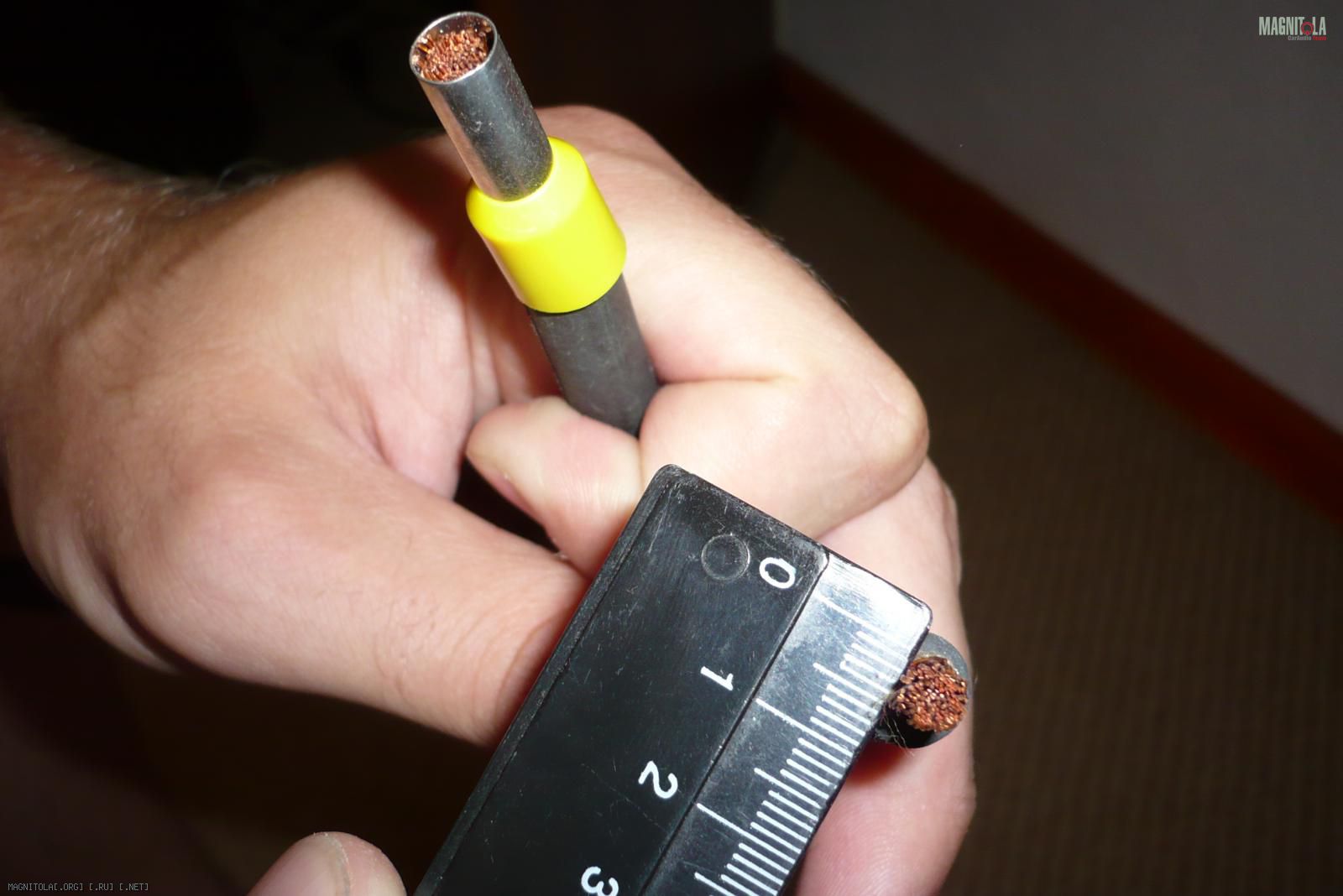

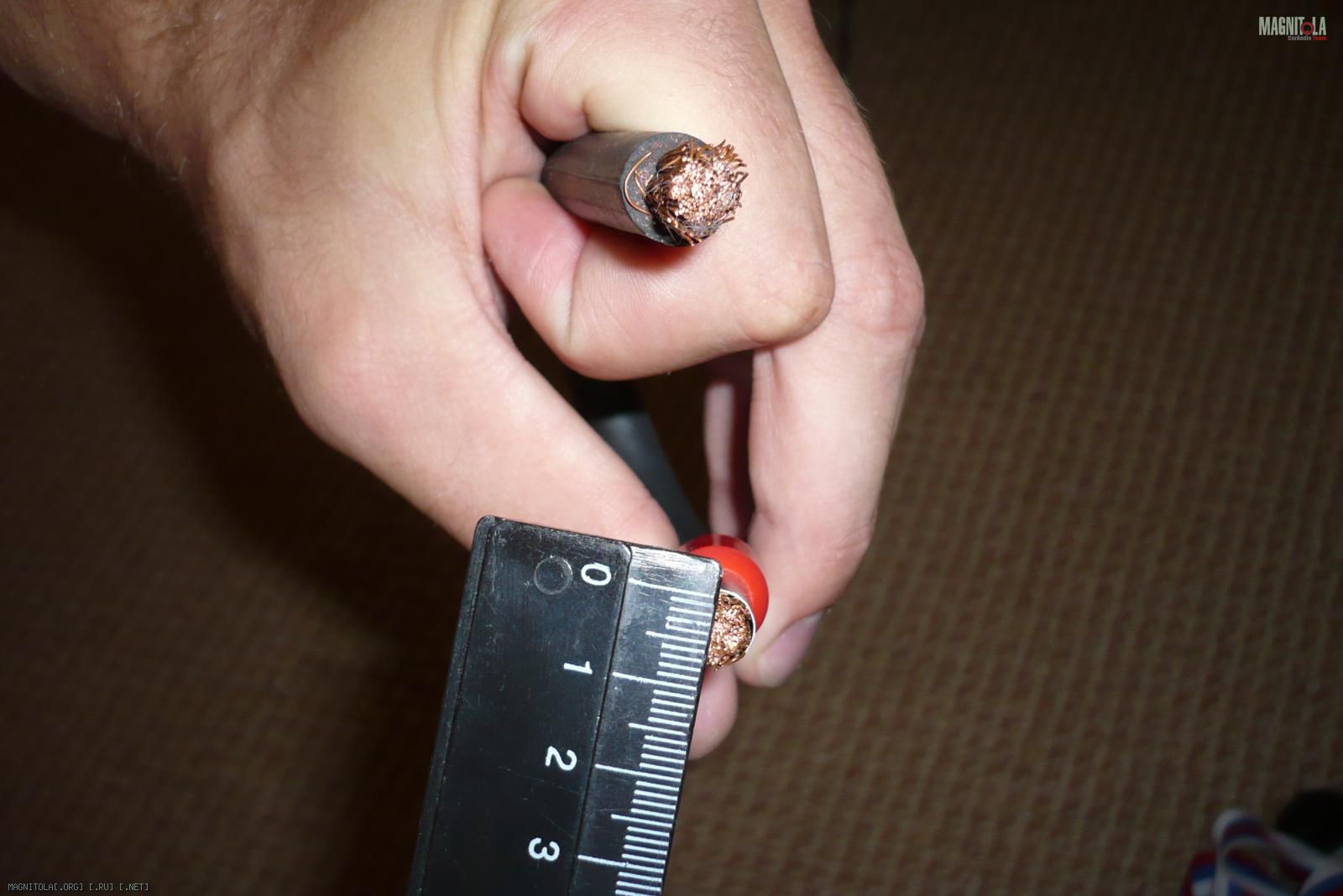

Вот еще какая штука, как бы странно не звучало, но я не могу понять какой КГ у меня в проводке. Достался бесплатно, кг 25 ли это или еще что-то никто не знает, сам я до этого вообще ни КГ, ни другие силовые провода в руках не держал, математическое вычисление площади результатов не дало, так как погрешность.
Мои предположения- на первой фотке КГ 25, на второй кг 16. Не подскажете?
Вложение 122460 Вложение 122459

Цитата:

---

Сообщение от A$tronaut

Вот еще какая штука, как бы странно не звучало, но я не могу понять какой КГ у меня в проводке. Достался бесплатно, кг 25 ли это или еще что-то никто не знает, сам я до этого вообще ни КГ, ни другие силовые провода в руках не держал, математическое вычисление площади результатов не дало, так как погрешность.

---

У меня та же самая ситуация с силовыми проводами. Я просто взял электронный штангенциркуль и измерил диаметр одной жилы, далее вычислил сечение одной жилы и умножил на количество жил - все просто.
ЗЫ Странно, но сечение у меня получилось 26,6 кв. мм, т.е. значение очень близкое к 3 AWG.

так и сделаю, кажется где то на работе был электронный. И разберусь наконец с предохранителями.

Цитата:

---

Сообщение от A$tronaut

так и сделаю, кажется где то на работе был электронный. И разберусь наконец с предохранителями.

---

Я, решил проблему замены предохранителя на колодке, автомобильным предохранителем на 100а. просто припаяв к нему провода и изолировав их, при этом штатная колодка не используется,а клемма меняется на аудиофильскую. Днная связка прошла 140000км без проблем и еще ходит у нового хозяина.
Предохранитель брал на разборке.

Все еще бьюсь над вопросом выбора усилителя на вч.

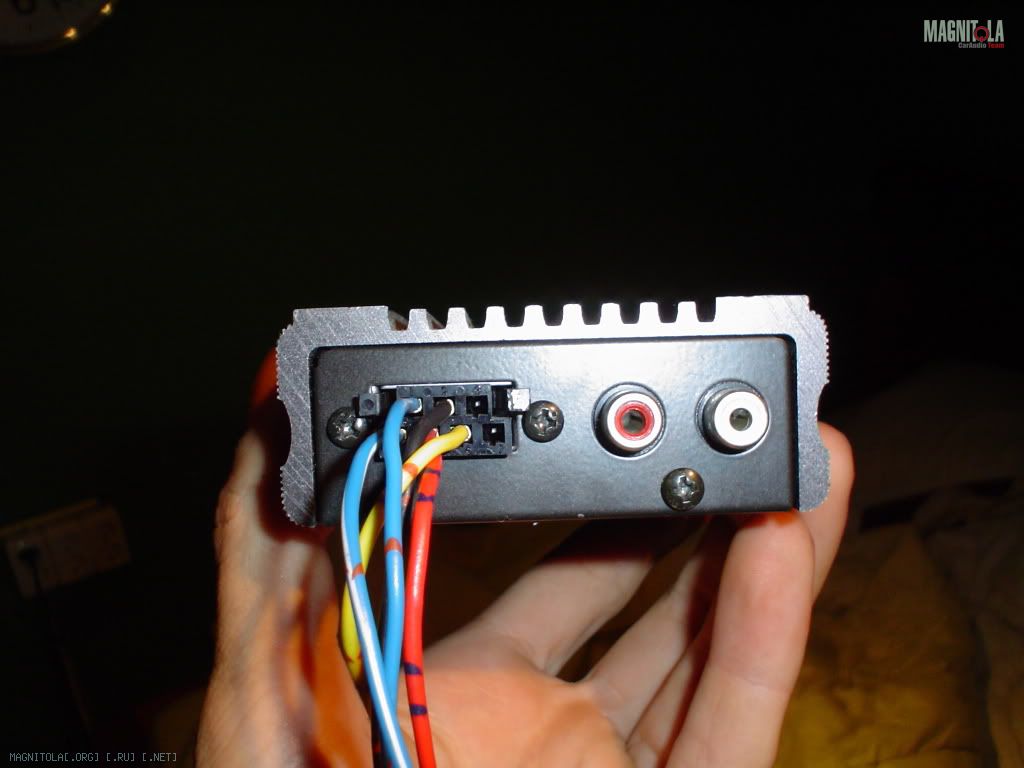

попался вот такой малышок- Вложение 122697
это Sony xm-2020 2х20 вт. Почти купил уже. Даже незнаю, что сказать =)

Кто-нибудь может прокомментировать?

как с ним будут твиттеры ("юлины") сосуществовать, хватит ли 20 вт? совсем я в ваттах омах запутался.

Цитата:

---

Сообщение от A$tronaut

Sony xm-2020 2х20 вт.

---

а как он на слух то ? чем не нравится ? размеры оч. хорошие

Цитата:

---

Сообщение от Gab11

а как он на слух то ? чем не нравится ? размеры оч. хорошие

---

да пока не дошел еще. Размеры чума!

Цитата:

---

Сообщение от A$tronaut

Даже незнаю, что сказать

---

Просто такой малыш, вот и немного переживаю, но впринципе там ни фильтров, ничего вообще кроме гейна (как раз то что нужно). Ладно придет, поставлю-обязательно отпишусь.

---------- Сообщение добавлено 13.07.2011 в 18:24 ----------

Черт возьми, ну вот почему , для того что бы сделать хорошо, мне приходится сначала исполнить какую нибудь несуразицу, а потом переделывать.

Провозился сегодня с креплением для саба, все здорово сделал, закрепил аккуратно, кразиво за спинку заднего сидения. А когда закончил, то увидел на дне багажника болты, за которые можно было, проще, аккуратнее прикрепить, и еще бы спинка раскладывалась.

http://blogs-images.forbes.com/carol...counseling.jpg
будем переделывать.

Цитата:

---

Сообщение от A$tronaut

Черт возьми, ну вот почему , для того что бы сделать хорошо, мне приходится сначала исполнить какую нибудь несуразицу, а потом переделывать.

---

главное конечный результат на определённом этапе - полное удовлетворение всё-равно имеет свойство иссякать со временем ))) и опять переделки ...

ну это нормально не расстраивайся не все нюансы просто сразу видны ,я в багажнике фальш сетнку запилил а она не ставится внутрь никак ::) крутил вертел распилил пополам все встало , только спустя неделю до меня дошло как надо было сделать правильно:)

Цитата:

---

Сообщение от A$tronaut

Все еще бьюсь над вопросом выбора усилителя на вч.
попался вот такой малышок- это Sony xm-2020 2х20 вт. Почти купил уже. Даже незнаю, что сказать =)

Кто-нибудь может прокомментировать?

как с ним будут твиттеры ("юлины") сосуществовать, хватит ли 20 вт? совсем я в ваттах омах запутался.

---

Тогда лучше о голови запитат, разници небудет. Если толко то, что в голове усилител будет отключен, из за етово может будет лучше.

Цитата:

---

Сообщение от Juris

Тогда лучше о голови запитат, разници небудет. Если толко то, что в голове усилител будет отключен, из за етово может будет лучше.

---

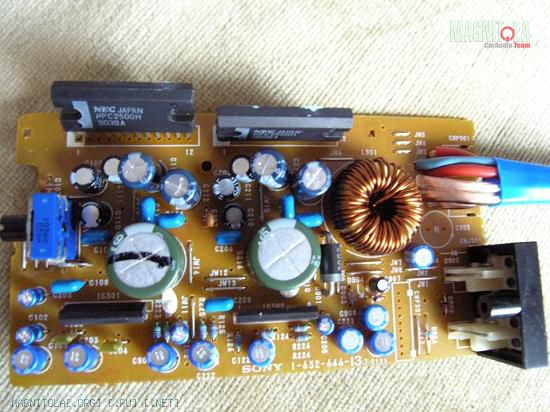

Я думаю, что толк от внешнего уся все-таки будет и не только потому, что ГУ будет меньше нагреваться. Да, встроенный усь ГУ тоже выдает 20 Вт, но искажения у него наверняка будут больше, чем у внешнего уся.

Вложение 123066

Сегодня я наконец разгадал тайну сечения проводов. Померял электронным ш.циркулем диаметр жилы, нашел площадь одной, умножил на количество, получились интересные цифры.
От акб идет сечение 28 кв мм, после дистриба -15 кв.мм.
так что мой предохранитель под капотом-просто безделушка, нда - дела. С магазина заказывать предохранитель-недоразумение, в городе про анл вообще не знает никто...




---------- Сообщение добавлено 14.07.2011 в 22:59 ----------

http://magnitola.org/attachments/nas...1150643770-jpg
Я не очень соображаю во внутренностях. Эта картинка в подтверждение того, что эффекта положительного не будет или просто для информации?

Цитата:

---

Сообщение от A$tronaut

От акб идет сечение 28 кв мм, после дистриба -15 кв.мм.
так что мой предохранитель под капотом-просто безделушка, нда - дела.

---

А что не так? 150А для 28 квадратов нормально.

Цитата:

---

Сообщение от Tim635

А что не так? 150А для 28 квадратов нормально.

---

ну я на табличку (сечений и предохранителей) ориентируюсь, где 150 это максимальный для 30 мм.

а для 25мм уже 125 А

Цитата:

---

Сообщение от A$tronaut

ну я на табличку (сечений и предохранителей) ориентируюсь, где 150 это максимальный для 30 мм.

а для 25мм уже 125 А

---

Возможно, что у меня устаревшие данные, т.к. я использую таблицу, где учитывается еще и длина провода.
ЗЫ Можно ссылку на твою таблицу?

http://magnitola.org/o-kommutacii/15...ranitelei.html
здесь вроде есть все таблицы в файле из первого поста:)

Цитата:

---

Сообщение от Tim635

Возможно, что у меня устаревшие данные, т.к. я использую таблицу, где учитывается еще и длина провода.
ЗЫ Можно ссылку на твою таблицу?

---

Вложение 123105

та же, что в предыдущем посте

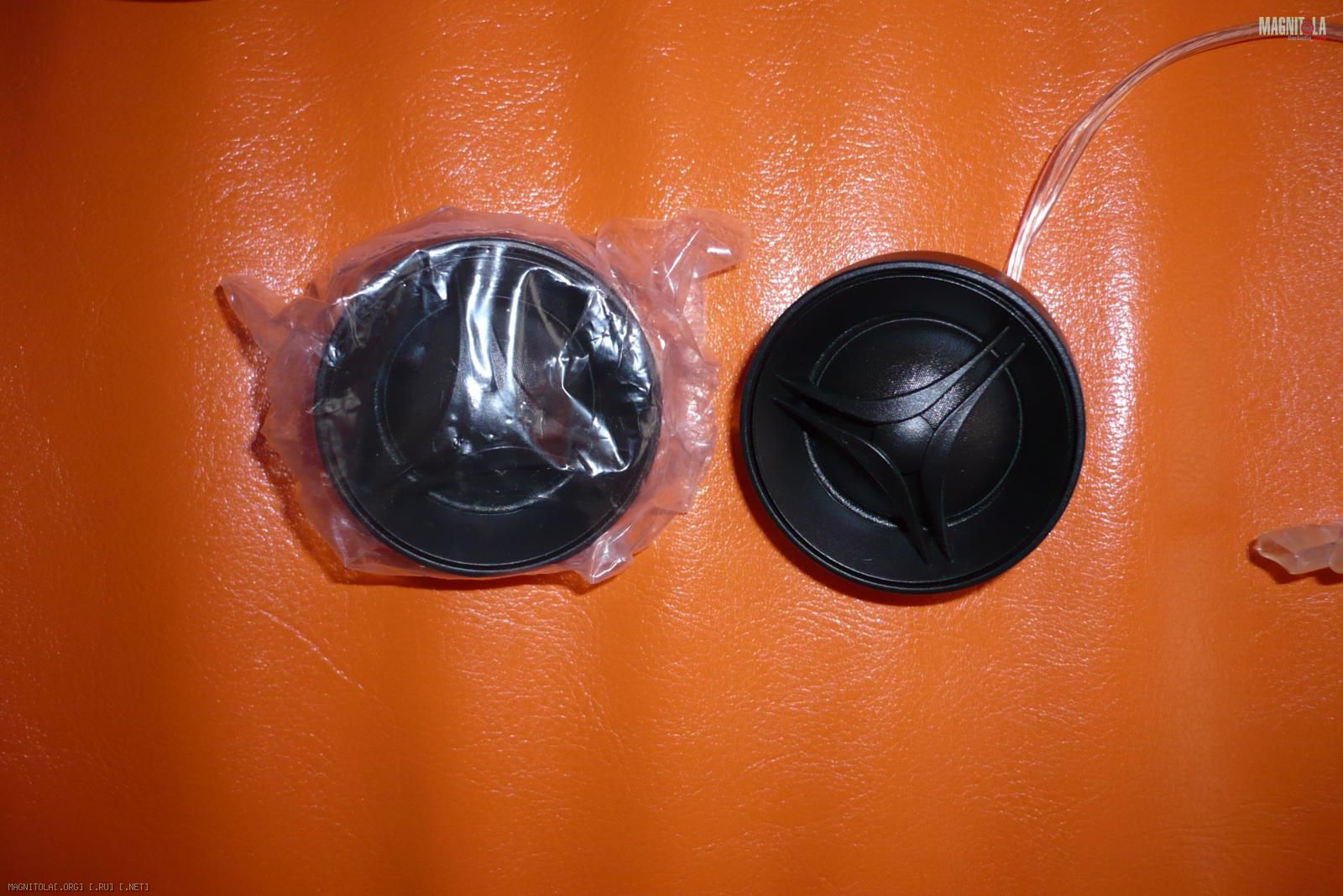

Пришли сегодня твиттеры от Юли
Вложение 123141
не знаю, можно ли мое имя вносить в истроию, но достались мне последние, больше не будет.

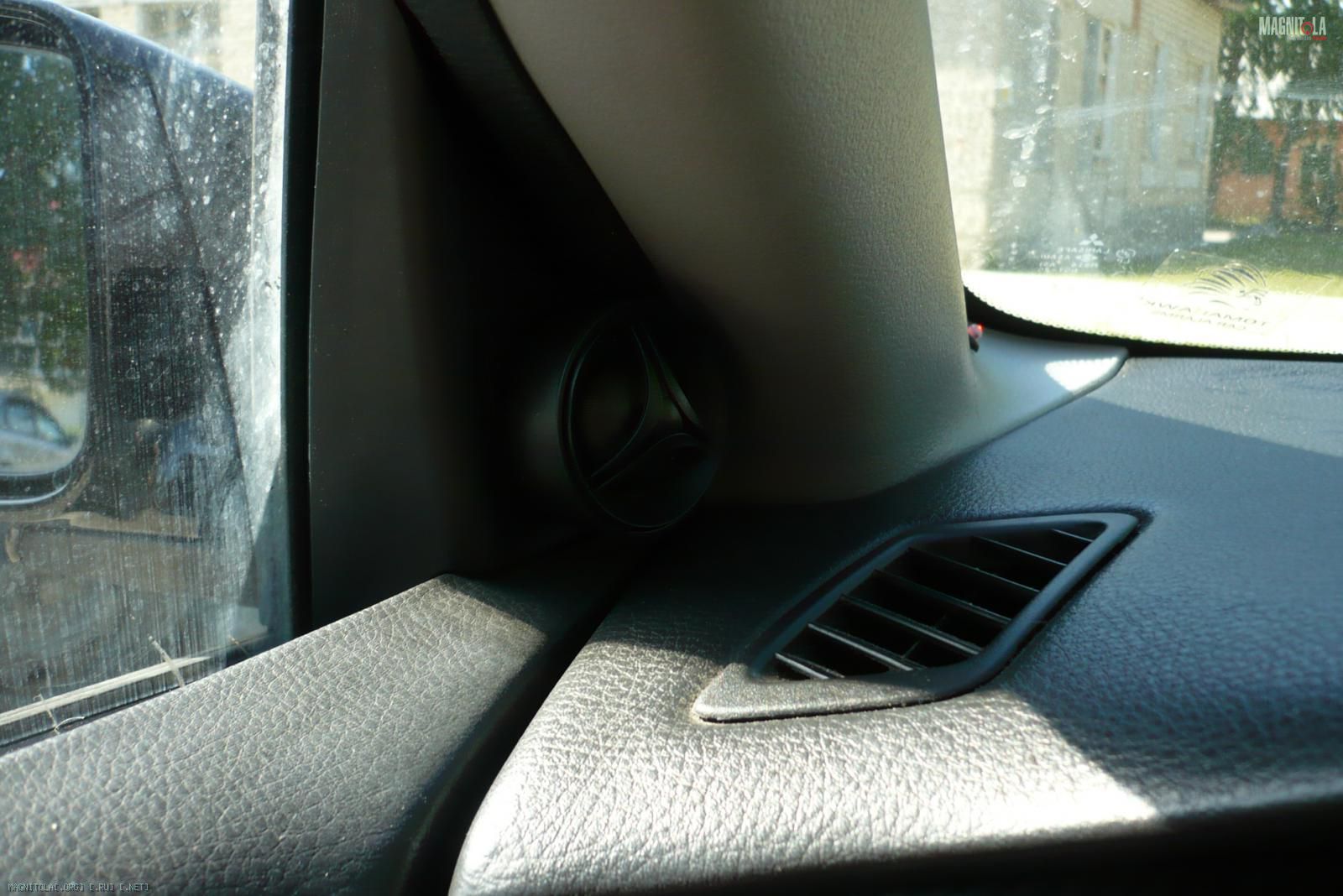

Установил твиттеры, впечатления остались положительные, они приятнее и это факт. Да и в салоне смотрятся органичнее, благодаря цвету.
Вложение 123156 Вложение 123157
извиняюсь за качество, слишком светло было, мыльница не справилась, при случае сделаю лучше.
Пока подключил через клеммочки и скруточки, так как провода на вч кислые пока, как придут новые, все спаяю.

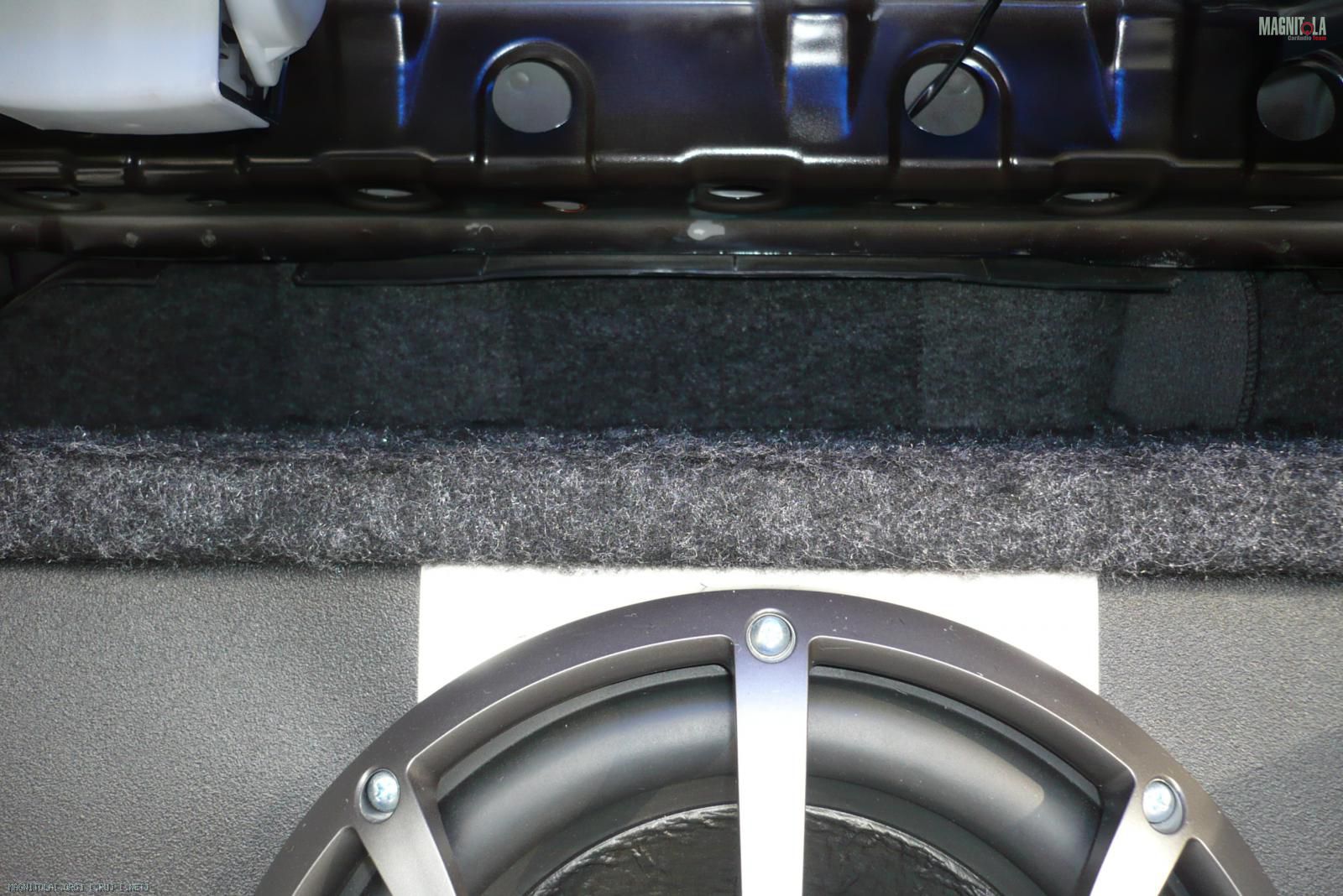

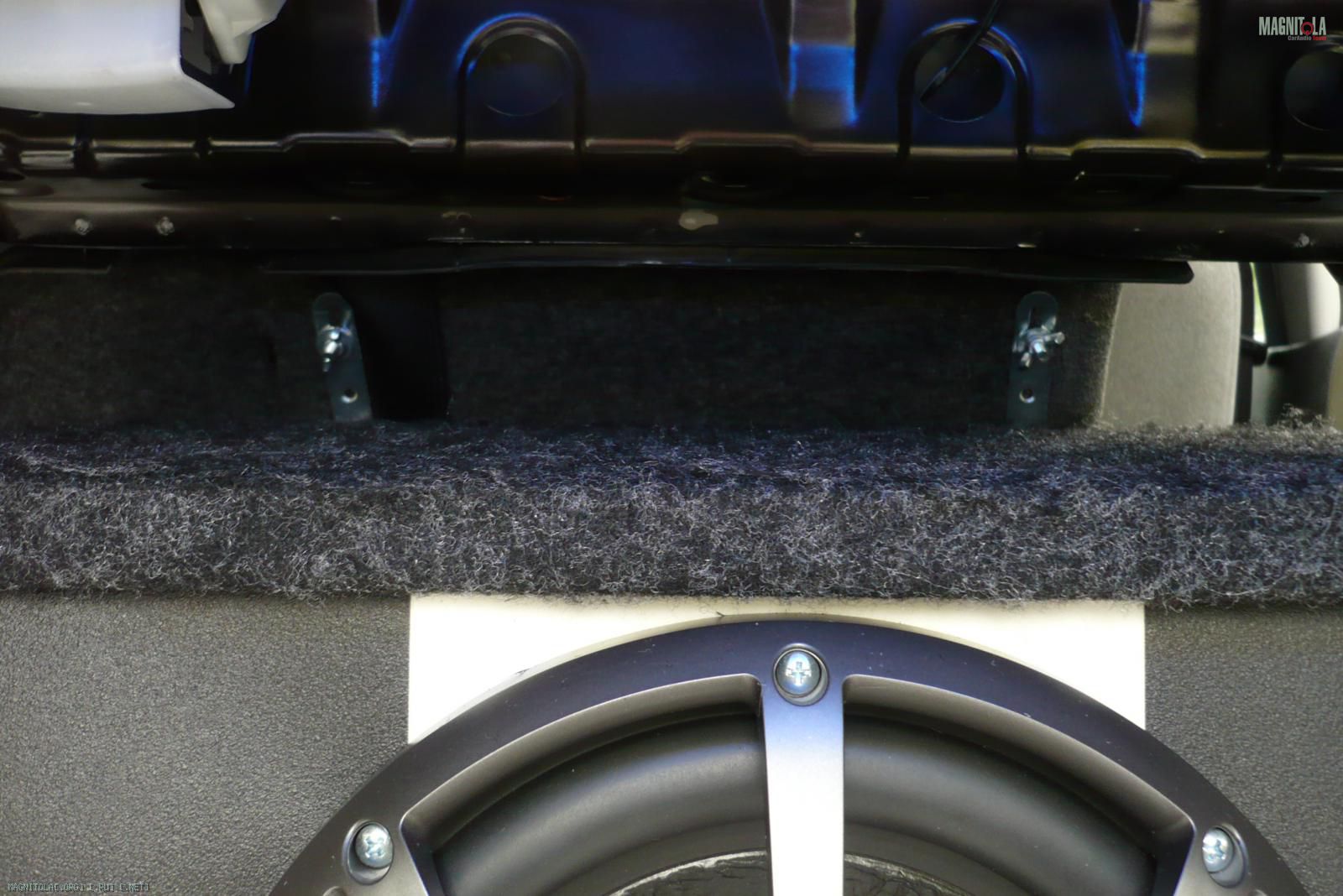

Крепление саба снова изменилось, на этот раз мне кажется это хороший вариант.
багажник у меня практически всегда пустой, но и снять особого труда не составит.
Вложение 123284Вложение 123285 Вложение 123286

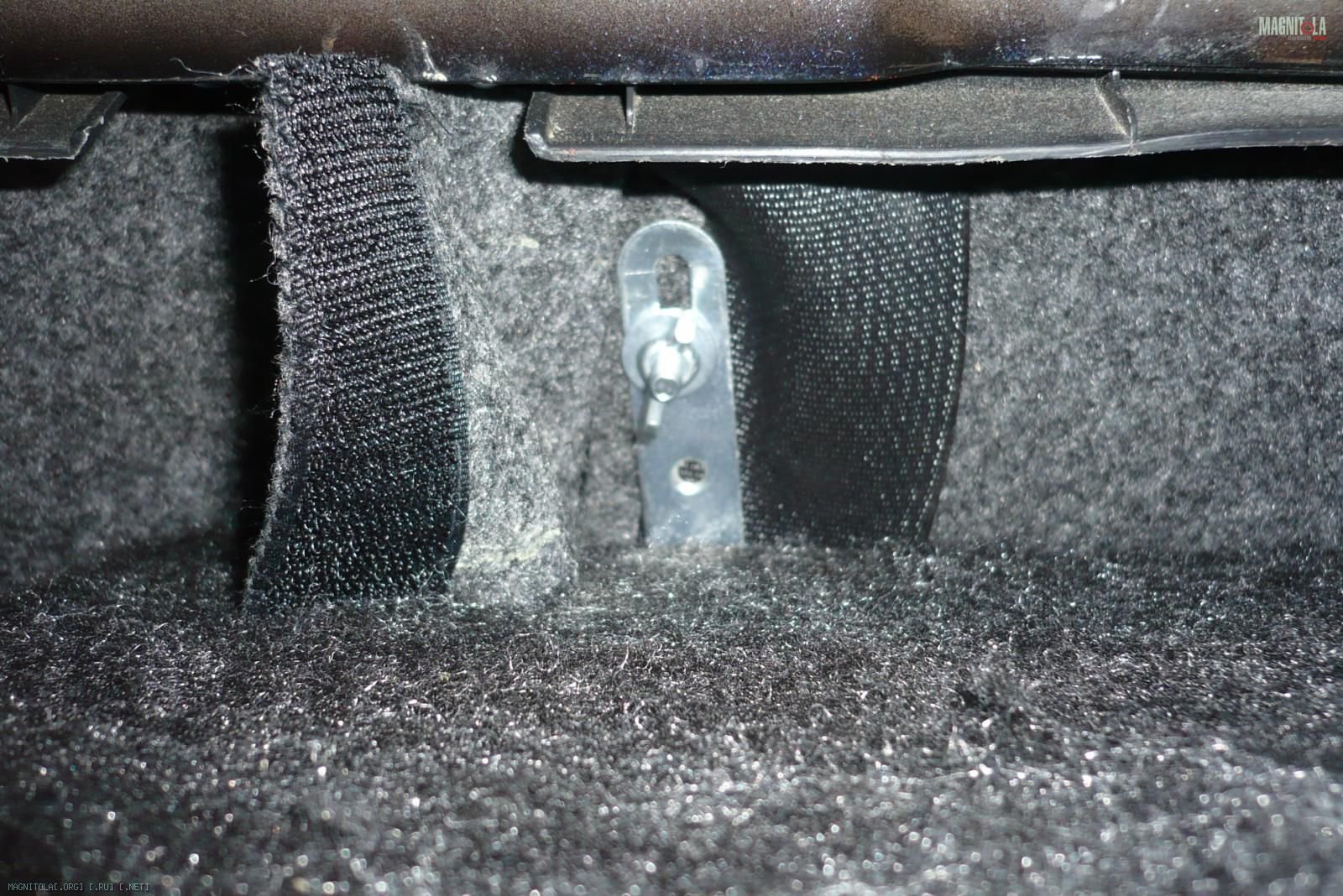

Крепеж прячется под аккуратными заплатками на липучках. Гайка удобно откручивается рукой. Единственный минус - болтики пока не закреплены в спинке и при неловком движении во время снятия\устанвки могут выпасть внутрь, думаю холодной сваркой их с той стороны прикрепить, вариантов больше не вижу.

Вот еще одна вещь, которую придется переделывать, точнее доделывать.
sony rm-x4s - отличнейшая штука, для тех, кто обделен управлением на руле для магнитолы. Очень долго и искал его и нашел совершенно случайно на каком-то региональном форуме, даже не вспомню каком - новый за 500 или 600 р.
Вложение 123345Вложение 123344Вложение 123346
Крепление выглядит ужасно (в силу некоторых причин пришлось срезать резинку вокруг основания), пока ломаю голову как облагородить.

Эпоксидки не могу найти в городе у нас. Пробовал в маленьких тюбиках ("момент"), что-то наподобие (двухкомпонентная ботва). Жестко не схватило. Продожаю думать над облагораживанием крепления джойстика. Блин, смолы-то надо всего-ничего.

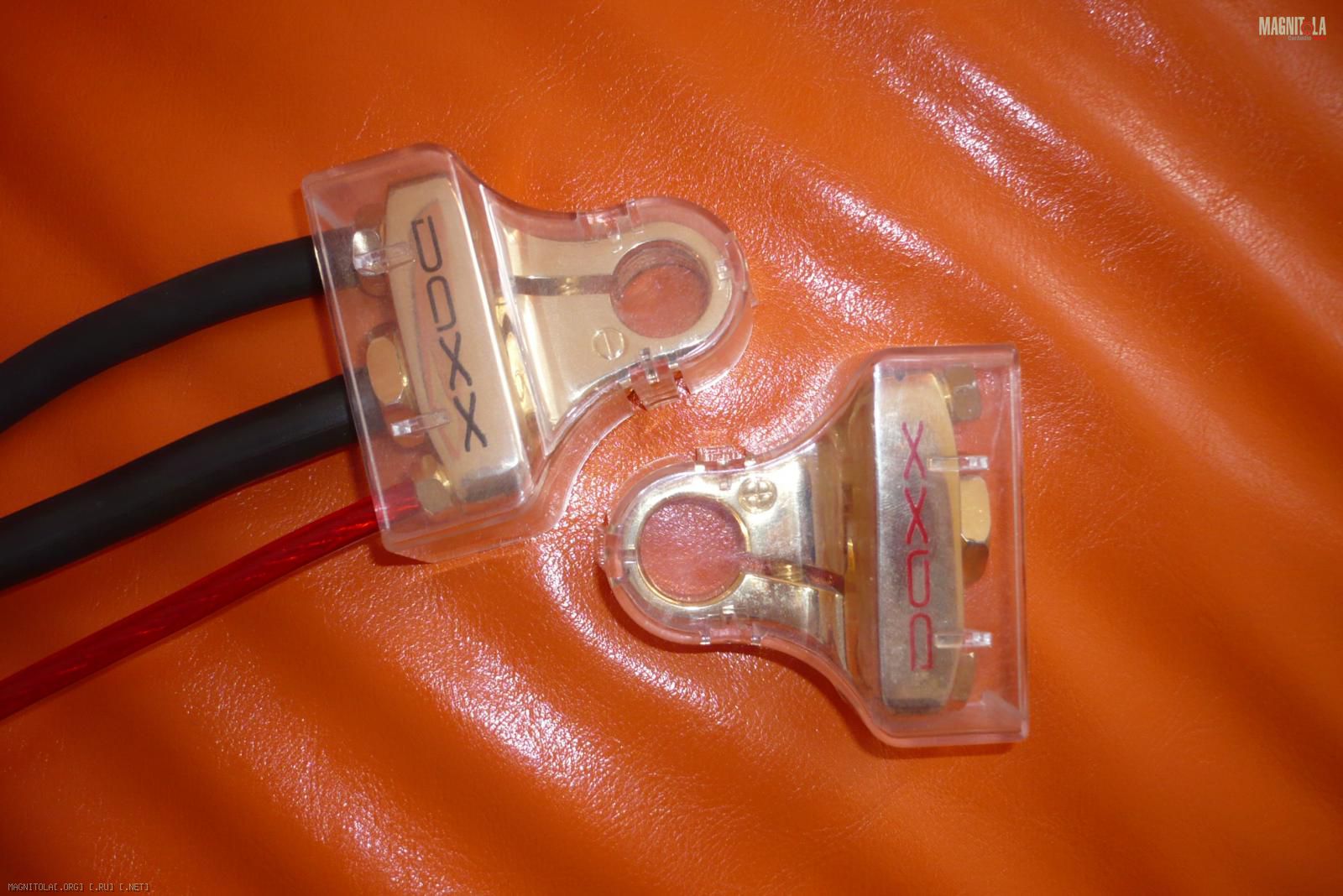

Тем временем, пришли блестяшки, они же клеммы. Куплены были в порыве ненужного расточительства. Разницы я думаю не услышу, но какая красота! Да и перед знакомыми можно с гордостью капот поднимать, вот еще змейку красную на + натяну вообще сэкси будет!

Вложение 123967

Как всегда возникли мелкие неожиданные трудности с будущей установкой. Как поставлю-выложу, расскажу. Думаю владельцам уланов да и других авто может быть полезно.

Цитата:

---

Сообщение от A$tronaut

sony rm-x4s - отличнейшая штука, для тех, кто обделен управлением на руле для магнитолы.

---

Уже твикнутый (если так можно сказать про джойстик)? Вроде его обычно переделывают немного.

Цитата:

---

Сообщение от A$tronaut

Тем временем, пришли блестяшки, они же клеммы.

---

Третий год хочу подобные и третий год жаба давит ^_^
