hyundai solaris blue dream

  1. #31
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 37166 Аватар для J.F.Ferre
    Регистрация
    07.09.2010
    Город/село
    Tver
    Сообщений
    227
    Спасибо (Раздал)
    686
    Спасибо (Получил)
    317
    Автор

    Re: hyundai solaris blue dream

    Следующий день инсталла был посвящен проводам.

    Все провода, кроме межблоков, были приобретены в специализированном магазине. Большой выбор и цены норм. К примеру в автомагазине 1м термоусадочной трубки стоит 50р, а в спец магазе - 10р.

    Сила (КГ-25) проложена: АКБ - отверстие штатной проводки - левый порог - багажник. В качестве защиты был использован автомат шмистери на 70А, посмотим на сколько он надежен. Также от АКБ идут провода на ГУ (ПВС 2*6) (через штатное отверстие), для них использована колодка с предом на 20А (продают во всех автомагазах).

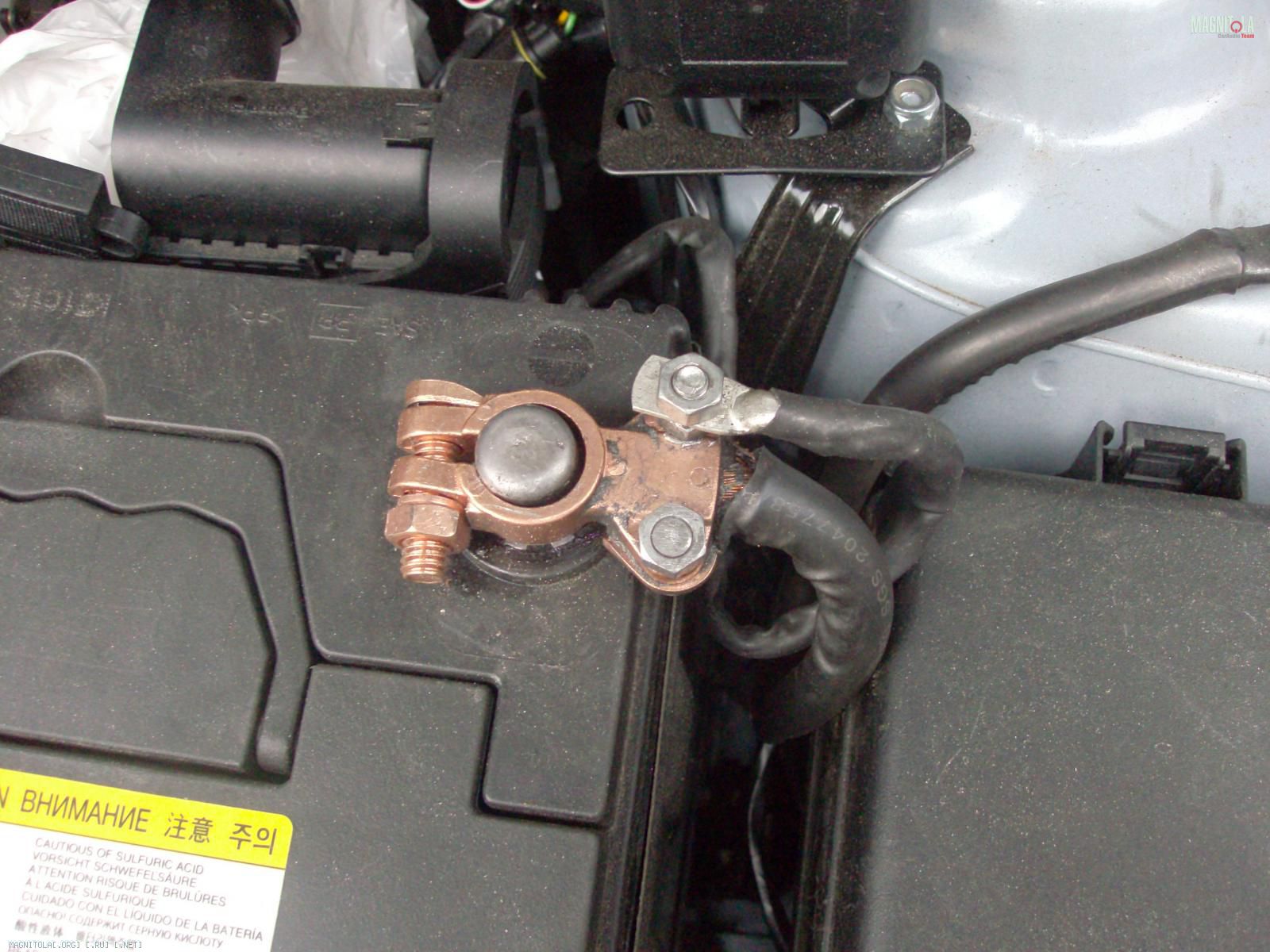

    Минусовую клемму АКБ пришлось заменить на аудиофильскую за 37руб , т.к. штатная не подошла для моих целей.

    Нажмите на изображение для увеличения
Название: HPIM3959.jpg
Просмотров: 71
Размер:	175.9 Кб
ID:	123168Нажмите на изображение для увеличения
Название: HPIM3958.jpg
Просмотров: 62
Размер:	231.3 Кб
ID:	123169Нажмите на изображение для увеличения
Название: HPIM3955.jpg
Просмотров: 66
Размер:	155.4 Кб
ID:	123170Нажмите на изображение для увеличения
Название: HPIM3956.jpg
Просмотров: 88
Размер:	221.2 Кб
ID:	123185


    Акустические провода (ПВС) из багажника по левому и правому порогам в двери.


    Нажмите на изображение для увеличения
Название: провода 2.jpg
Просмотров: 71
Размер:	194.6 Кб
ID:	123174Нажмите на изображение для увеличения
Название: провода 5.jpg
Просмотров: 57
Размер:	175.5 Кб
ID:	123173Нажмите на изображение для увеличения
Название: провода 6.jpg
Просмотров: 49
Размер:	151.7 Кб
ID:	123172Нажмите на изображение для увеличения
Название: провода 7.jpg
Просмотров: 55
Размер:	221.6 Кб
ID:	123171Нажмите на изображение для увеличения
Название: провода 1.jpg
Просмотров: 55
Размер:	239.2 Кб
ID:	123175


    Межблок - задняя полка - пол - центральный тоннель - к ГУ

    Нажмите на изображение для увеличения
Название: HPIM3901.jpg
Просмотров: 62
Размер:	250.7 Кб
ID:	123165Нажмите на изображение для увеличения
Название: провода 8.jpg
Просмотров: 54
Размер:	200.7 Кб
ID:	123166Нажмите на изображение для увеличения
Название: HPIM3913.jpg
Просмотров: 71
Размер:	272.9 Кб
ID:	123167


    Концы проводов заделаны в наконечники (припаяны). С КГ пришлось повозится. Наконечники ТМЛ обжимал газовым ключем и отверткой, получилось довольно прочно, но не очень эстетично. Использовалась также спец контактная смазка КВТ


    Нажмите на изображение для увеличения
Название: матер 6.jpg
Просмотров: 56
Размер:	201.1 Кб
ID:	123178Нажмите на изображение для увеличения
Название: HPIM3954.jpg
Просмотров: 71
Размер:	205.6 Кб
ID:	123177Нажмите на изображение для увеличения
Название: зад 2.jpg
Просмотров: 63
Размер:	234.5 Кб
ID:	123176Нажмите на изображение для увеличения
Название: insulugs_nsvi_pvw.jpg
Просмотров: 236
Размер:	6.2 Кб
ID:	123179


    Провод массы на усилитель прикручена к кронштейну на задней полке.

    Нажмите на изображение для увеличения
Название: зад 2.jpg
Просмотров: 64
Размер:	235.1 Кб
ID:	123184


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #32
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7104 Аватар для radaar
    Регистрация
    06.03.2009
    Город/село
    Тольятти
    Сообщений
    100
    Спасибо (Раздал)
    25
    Спасибо (Получил)
    57

    Re: hyundai solaris blue dream

    Отличное начало! Кстати о штатных динамиках, на той неделе прокатился на солярисе знакомого(стоит ГУ пион и штатные дины и все), весьма не дурно для такого ценового диапозона авто, играет штатка


  4. #33
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 37166 Аватар для J.F.Ferre
    Регистрация
    07.09.2010
    Город/село
    Tver
    Сообщений
    227
    Спасибо (Раздал)
    686
    Спасибо (Получил)
    317
    Автор

    Re: hyundai solaris blue dream

    Установка и подключение ГУ.

    Вот внешний вид панели:

    Нажмите на изображение для увеличения
Название: wm_normal_25012011253.jpg
Просмотров: 89
Размер:	40.5 Кб
ID:	123329

    панель с серебристыми вставками держится на ####онах очень прочно. Когда я её снимал, думал сломаю пополам.

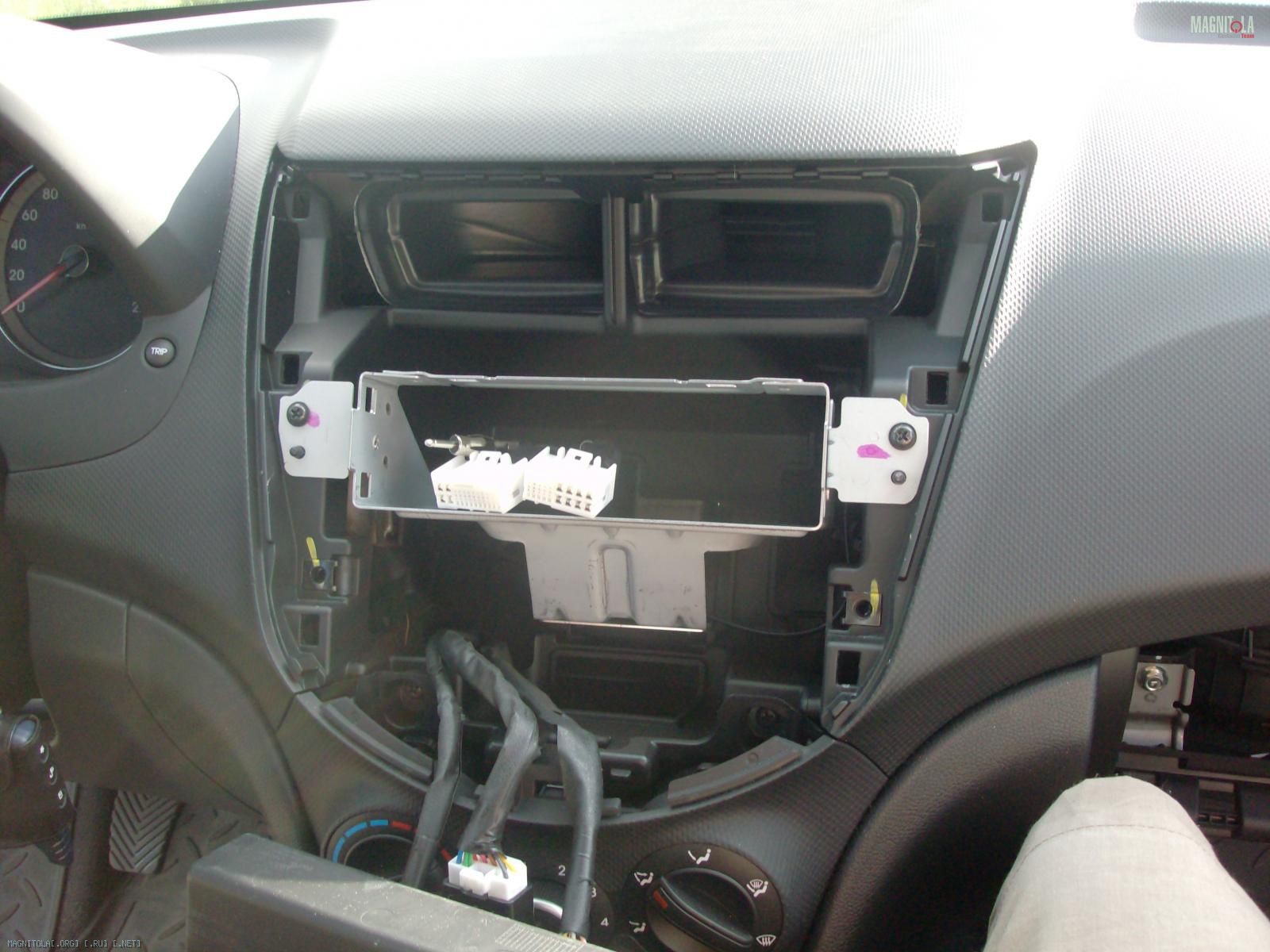

    Под этой панель. довольно много места и есть штатная шахта.

    Нажмите на изображение для увеличения
Название: магнитола 2.jpg
Просмотров: 97
Размер:	174.3 Кб
ID:	123330

    Снимаем шахту.

    Нажмите на изображение для увеличения
Название: магнитола 1.jpg
Просмотров: 103
Размер:	218.5 Кб
ID:	123331

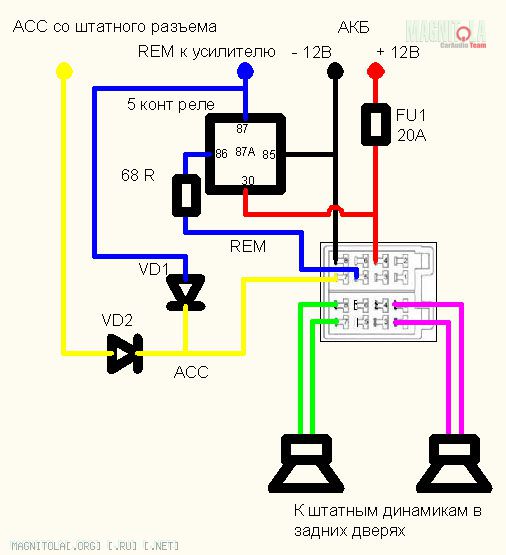

    С проводами пришлось изрядно повозиться. Т.к. клара в выключенном состоянии потребляет много энергии, а слушать музыку с выключенным зажиганием тоже хочется, было решено реализовать следующую схему:


    Нажмите на изображение для увеличения
Название: схема для ГУ.jpg
Просмотров: 90
Размер:	78.6 Кб
ID:	123333

    Принцип дейстивя такой: вкл зажигание - вкл ГУ. Теперь можно выкл зажигание, ГУ не выключится само.

    Пояснение по схеме: когда включаю зажигание, ток проходит во вход ACC клары через диод VD2. Когда зажигание выкл, то ток поступает во вход ACC клары через диод VD1 от REM. Реле защищает цепь REM клары, резистор добавлен из-за того, что без него реле очень сильно грелось.

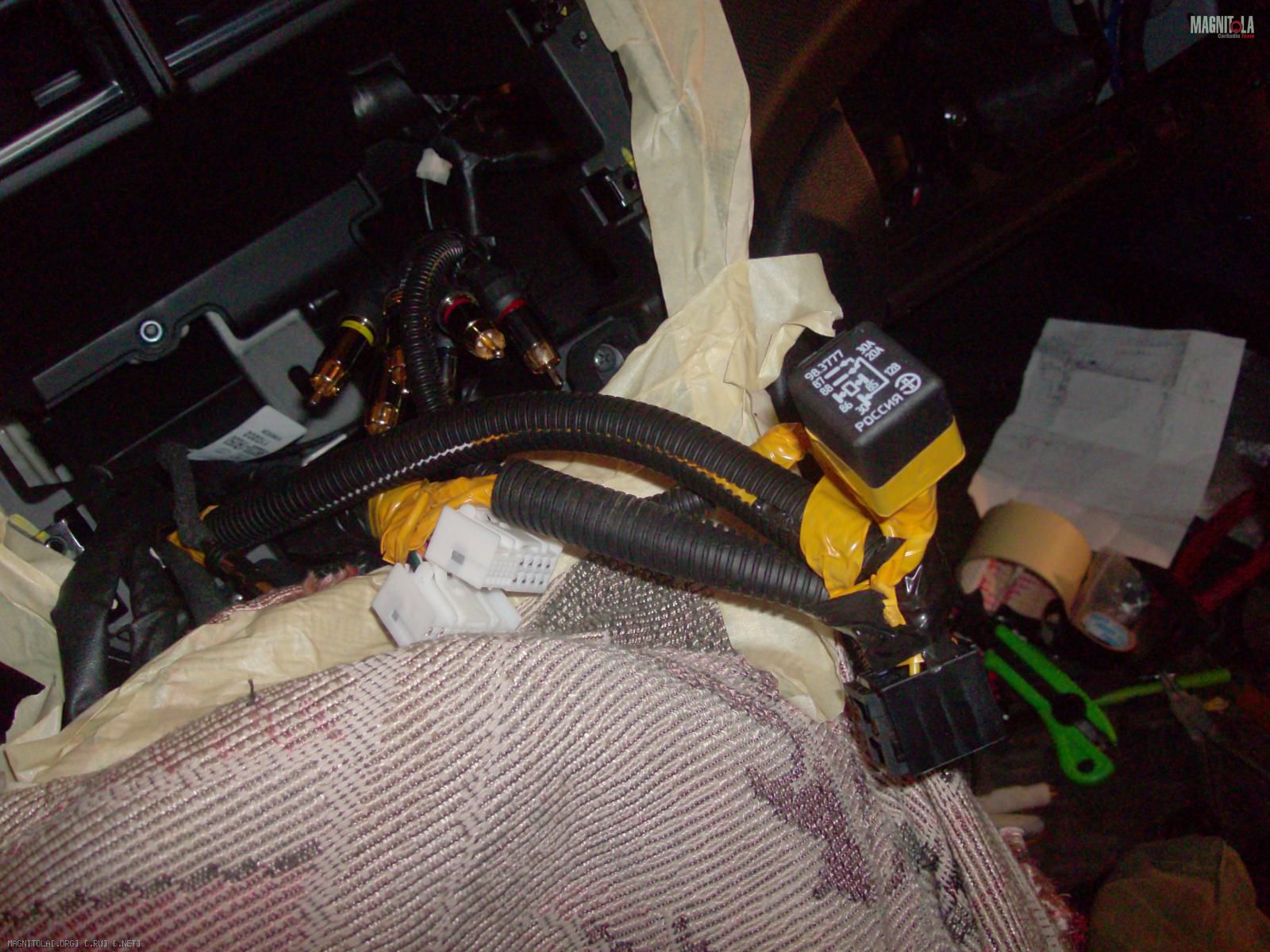

    Пришлось спаять очень много проводов, Получилась толстая "колбаса" из проводки, разъемов и межблоков.

    Нажмите на изображение для увеличения
Название: магнитола 5.jpg
Просмотров: 82
Размер:	250.4 Кб
ID:	123340Нажмите на изображение для увеличения
Название: магнитола 4.jpg
Просмотров: 64
Размер:	229.9 Кб
ID:	123341

    Межблоки пришлось укорачивать, они оказались длинне на 1м чем нужно. О межблоках чуть позже.

    Со штатных разъемов было взято: ACC, выходы на тыловую акустику.

    ГУ в штатную шахту встало так, как будто инженеры её специально под клару делали . Хотя на форуме солярисов многие плевались на эту шахту.

    Нажмите на изображение для увеличения
Название: HPIM3961.jpg
Просмотров: 91
Размер:	201.8 Кб
ID:	123342Нажмите на изображение для увеличения
Название: HPIM3960.jpg
Просмотров: 78
Размер:	191.4 Кб
ID:	123343


  5. #34
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 102464 Аватар для Vinc
    Регистрация
    06.11.2009
    Город/село
    Иваново
    Сообщений
    1,061
    Спасибо (Раздал)
    620
    Спасибо (Получил)
    632

    Re: hyundai solaris blue dream

    эх, бывший мой Кларик, взгрустнулось


  6. #35
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 37166 Аватар для J.F.Ferre
    Регистрация
    07.09.2010
    Город/село
    Tver
    Сообщений
    227
    Спасибо (Раздал)
    686
    Спасибо (Получил)
    317
    Автор

    Re: hyundai solaris blue dream

    Твой кларик очень даже прижился и с интерьем норм смотрится. . Кстати, я в одном из магазинов города видел его за 11 тр, типо последний экземпляр, продавец сказал, что 2-й год лежит...


  7. #36
    ушол на БМВ клуб Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 133676 Аватар для Игорььь
    Регистрация
    19.09.2009
    Город/село
    КМВ
    Сообщений
    1,517
    Спасибо (Раздал)
    2054
    Спасибо (Получил)
    1131

    Re: hyundai solaris blue dream

    Автор, молодца! Новой машине-достойный инстал)!
    з.ы. смотрю на всякие мелочи на фото-норм машина, не чета природе и китайцам!


  8. #37
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 37166 Аватар для J.F.Ferre
    Регистрация
    07.09.2010
    Город/село
    Tver
    Сообщений
    227
    Спасибо (Раздал)
    686
    Спасибо (Получил)
    317
    Автор

    Re: hyundai solaris blue dream

    Цитата Сообщение от Игорььь Посмотреть сообщение
    Автор, молодца! Новой машине-достойный инстал)!
    з.ы. смотрю на всякие мелочи на фото-норм машина, не чета природе и китайцам!

    Чем больше в ней ковыряюсь, тем меньше уважения к жигулям (7 лет на них отъездил). Вроде и ценовой диапазон одинаковый, но качество небо и земля.


  9. #38
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 102464 Аватар для Vinc
    Регистрация
    06.11.2009
    Город/село
    Иваново
    Сообщений
    1,061
    Спасибо (Раздал)
    620
    Спасибо (Получил)
    632

    Re: hyundai solaris blue dream

    Цитата Сообщение от Telo-XX Посмотреть сообщение
    Кстати, я в одном из магазинов города видел его за 11 тр, типо последний экземпляр, продавец сказал, что 2-й год лежит...
    посоветуй продавцу его здесь выставить

    2 недели - максимум


  10. #39
    Некудышный Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 236944 Аватар для Андрюха_пензяк
    Регистрация
    06.02.2009
    Город/село
    дальнее подмосковье
    Сообщений
    2,867
    Спасибо (Раздал)
    3302
    Спасибо (Получил)
    2133

    Re: hyundai solaris blue dream

    Цитата Сообщение от Vinc Посмотреть сообщение
    посоветуй продавцу его здесь выставить
    Да кому это страшилище нужно сам горе владелец сего девайса


  11. #40
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 37166 Аватар для J.F.Ferre
    Регистрация
    07.09.2010
    Город/село
    Tver
    Сообщений
    227
    Спасибо (Раздал)
    686
    Спасибо (Получил)
    317
    Автор

    Re: hyundai solaris blue dream

    А мне нравится как оно выглядит....
