Pajero. Успеть до зимы.

Продолжаю потихоньку. Сила для ништяков.

Ну вот дошла очередь и до силовой разводки в багажнике.
Собрал я в кучку все (нифига не все, в гараже еще пара наверняка завалялась) свои дистрибьютеры.

Вложение 168971

Посмотрел. Покурил. Выпил кофейку.
И решил - ну их в пень. Не хочу.
Пусть колхоз будет, зато конкретно под мои нужды.
И, вооружившись ключиком на 10, полез в серверную, где в кроссовом шкафу давно глаза мозолит медная шина.
НУ не нужна она там, нечего там заземлять =)

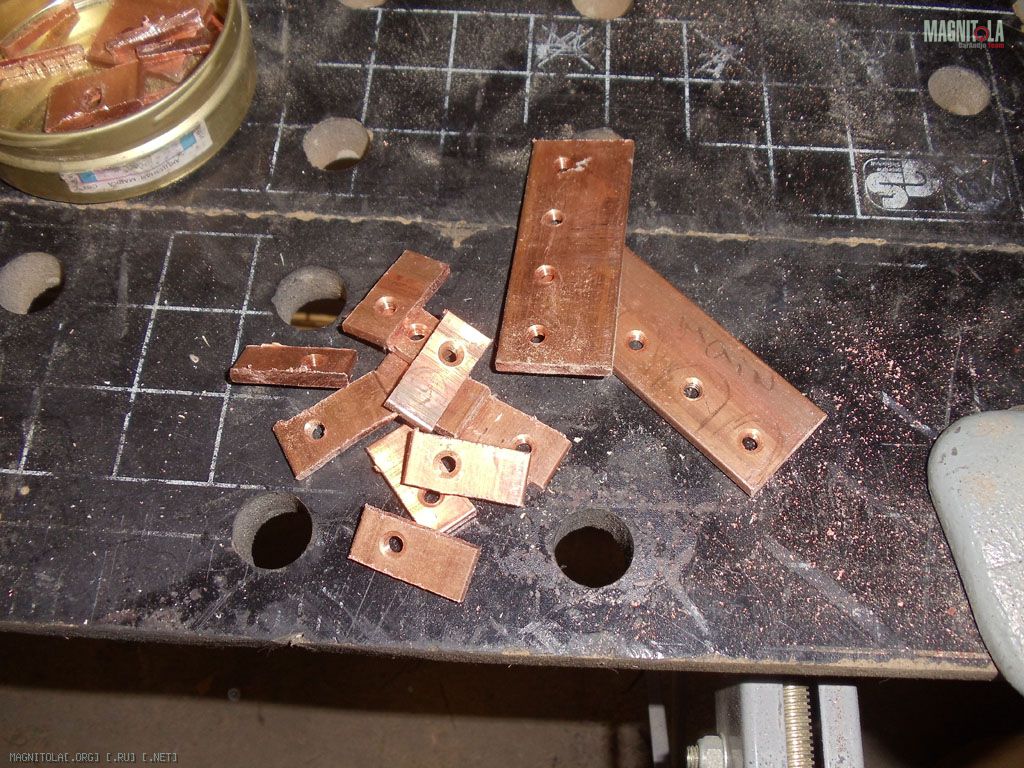

Добычу препарируем

Вложение 168975

Вложение 168977

Вложение 168979

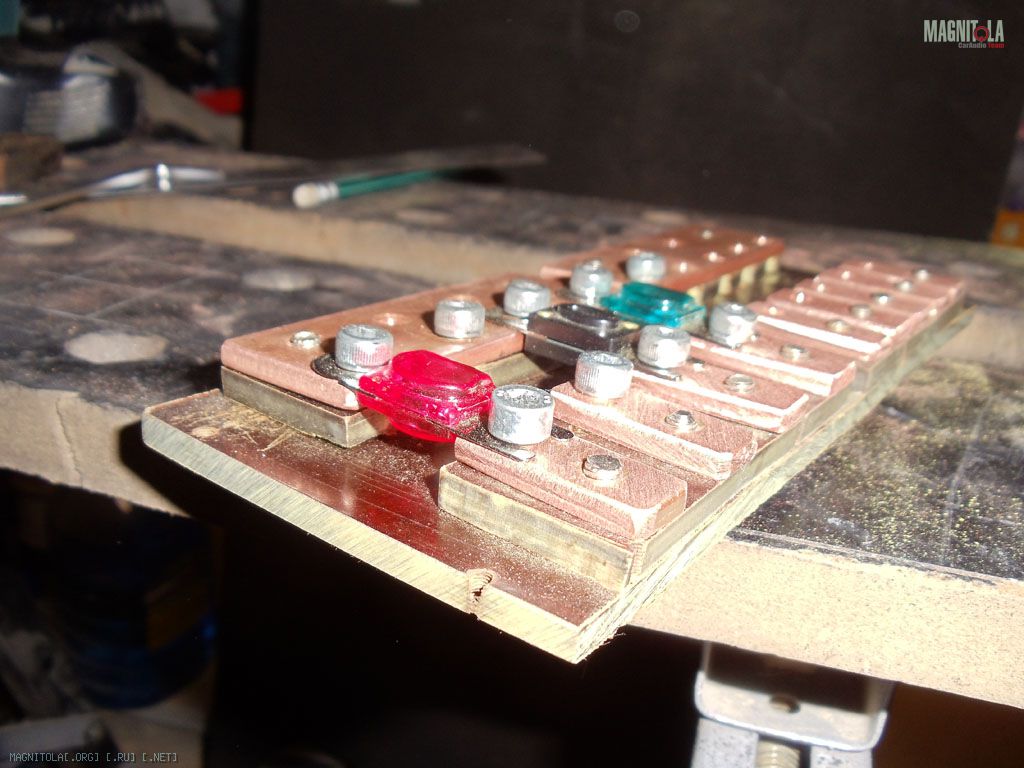

Ну а дальше размечаем, сверлим, режем резьбу и на гетинаксовую основу (ну чет стремно на деревянную)

Вложение 168981

Вложение 168983

Вложение 168985

Это альфа версия. Подшкурить, подровнять. Купить болтики подлиннее (чет все закрыто везде, безобразие какое-то и вообще саботаж ), к которым будут крепиться клеммы.

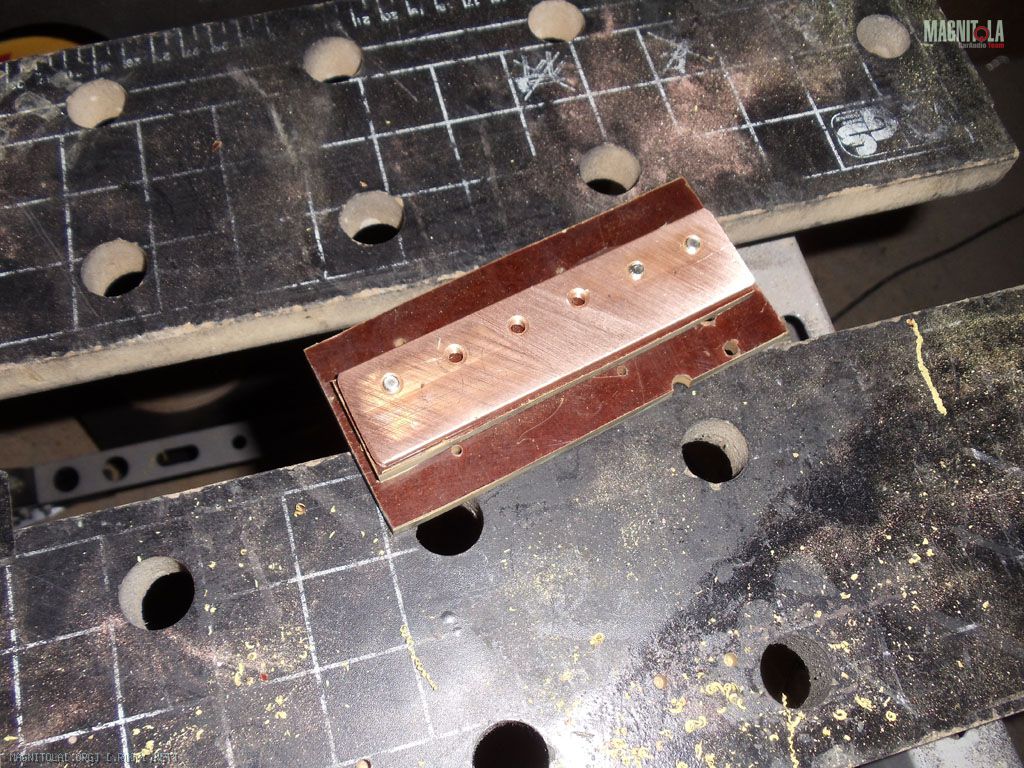

Ну и альфа минусового дистрибьютера

Вложение 168987

Вложение 168973

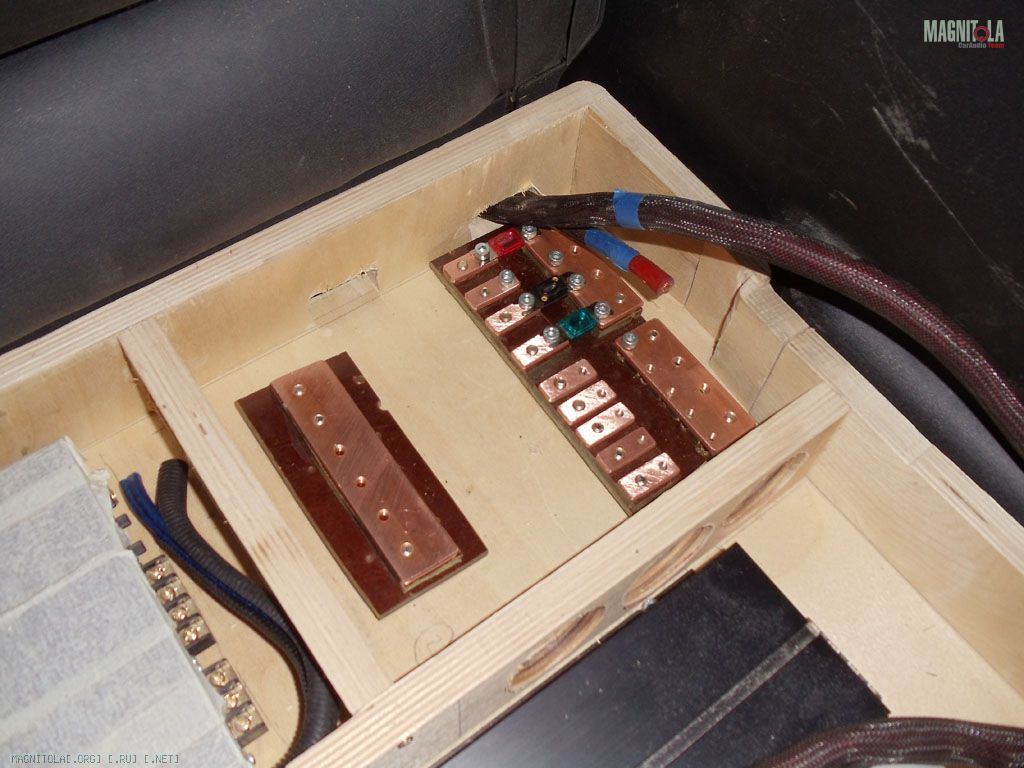

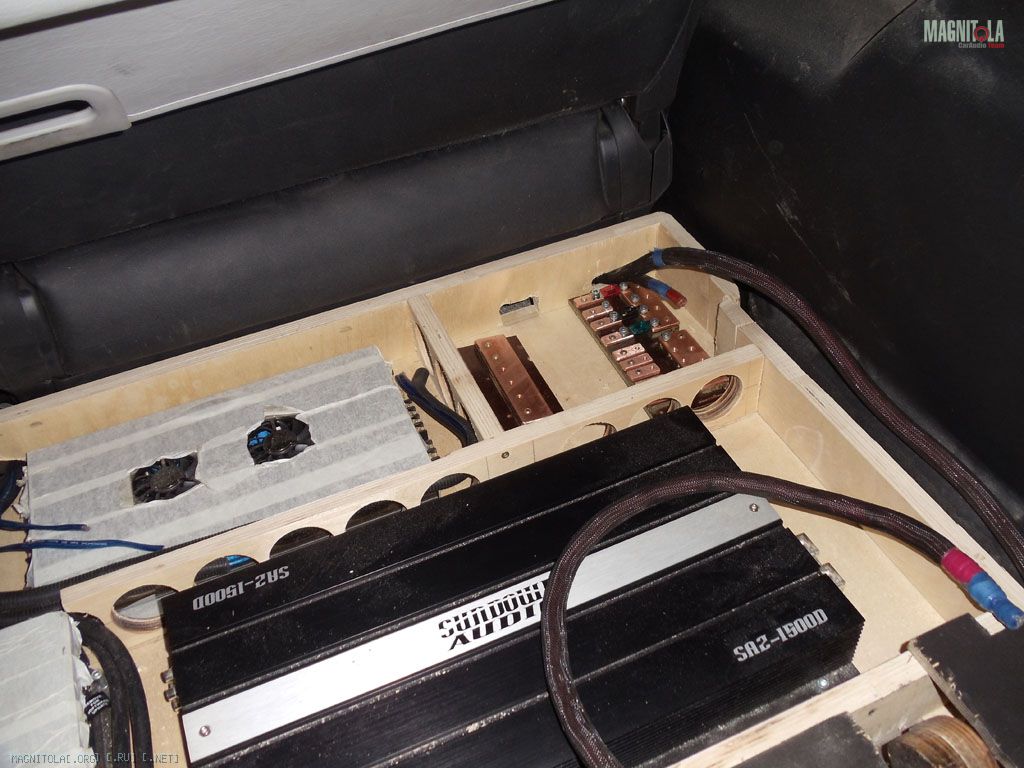

И вот примерно так будет стоять по месту

Вложение 168991

Вложение 168995

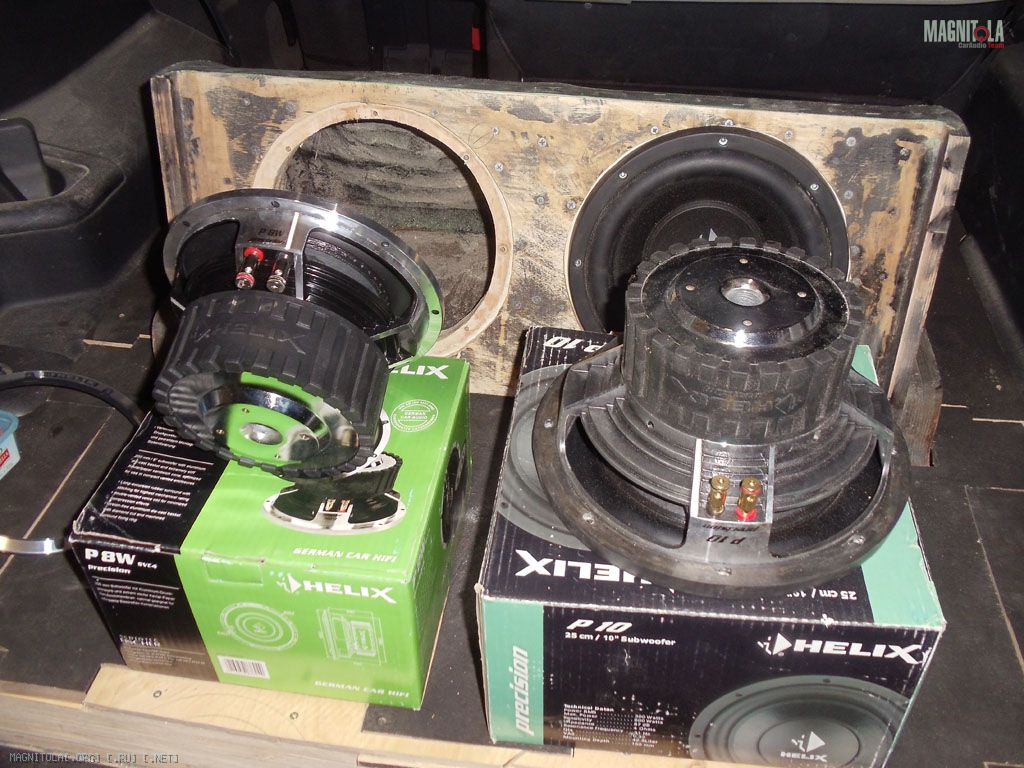

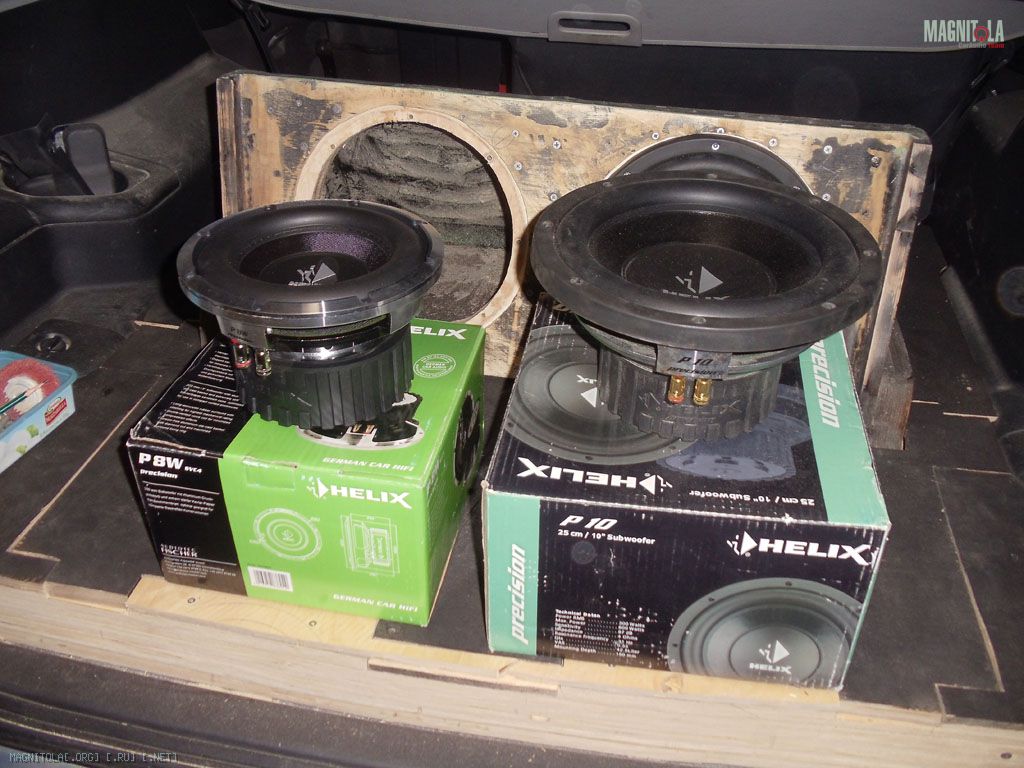

Ну и похвастаюсь, Дед Мороз про меня не забыл, под елку положил коробочку =)
А в коробочке Helix Р8W =)
Не поленился, открутил Р10, ну так, для сравнения.

Вложение 168999

Вложение 169001

Вложение 169003

Вложение 169005

Магнит здоровый, как у Р10 - хорошо видно. Да и весят почти одинаково.
Материал диффузора на вид отличатся от старой серии. Объема хочет 8 литров.
Ставить буду вместо подлокотника между предних сидений, направление в лобовое стекло. Ну это из соображений дезигна, ессно будет тестовый ящик, ессно покручу в разные стороны.
Как это все будет рулиться - я и сам пока не знаю, пока в голове только смутные идеи про частоты и порядки. Все надо слушать.
Играть 8ка будет от 24го Бостона, усь скорее всего разместится под торпедой в районе ног пассажира.

test482,

Дистры класс!!!!
Респект рукам и голове!!!

Цитата:

---

Сообщение от ДЕД

Респект рукам и голове!!!

---

Ну это на картинках красиво, а в живую пока все криво и косо, вот подшкуривал сейчас, а сам прикидывал как переделал бы, уже и шину потолще присмотрел гыгыгы

test482,

Добра молодца видно по полету
А ####.....бола по соплям
Респект!!!!!

Поражаюсь, сколько нужно опыта, чтобы так играючи все крутить-вертеть!:search: Инстал супер, много чего нового для себя узнал!

некоторые моменты повторить не слабо за $$$ в 4 падже, для меня очень важен как проклеина дверь и установлен мидбас.... их бу 4 spx 17pro

Цитата:

---

Сообщение от keinz

некоторые моменты повторить не слабо за $$$ в 4 падже, для меня очень важен как проклеина дверь и установлен мидбас.... их бу 4 spx 17pro

---

ээ.. я бы рад помочь, только не очень понятно чем

Сегодня день как то не задался. Вообще новогодние праздники - это сплошная диверсия для инсталла. 1, 2, 3го ходил а наш местный рынок за болтиками. Нифига, праздники. У платформы "Дегунино". А в ночь с 3го на 4е он сгорел. Мои болтики - ерунда. Если кто из причастных читает - искренне сочувствую. На самом деле. Особенно Мастеру Иванычу.

Это так, лирическое.

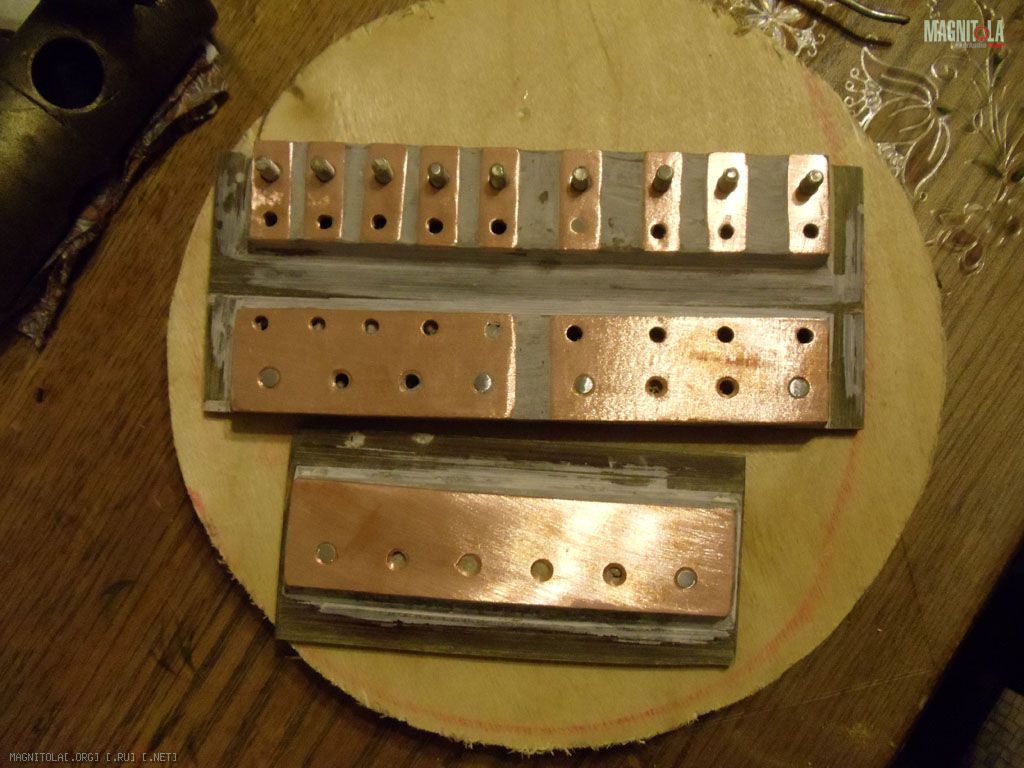

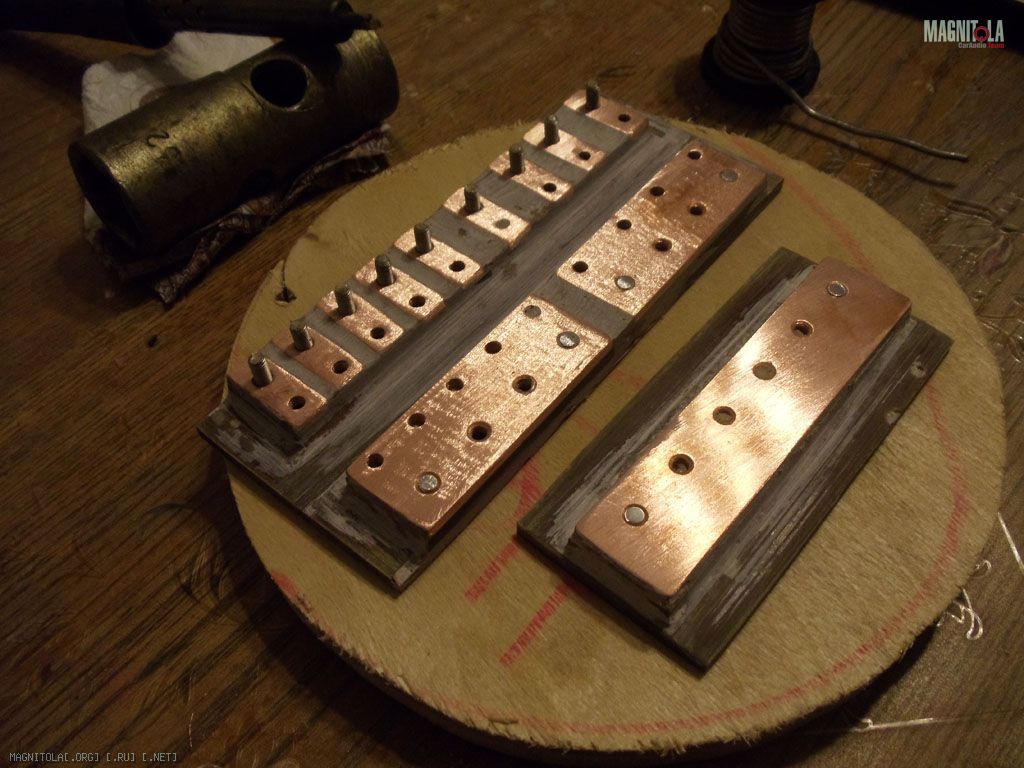

Самодельные дистрибьютеры были многократно заэпоксированы (спицально придумал слово для ДЕДа =)). Отшкурены. Просверлены. Зашпаклеваны. Отшкурены. Еще отшкурены. Ну и вот как то так получилось


Вложение 170643

Вложение 170645

Полоски меди расположены на разном расстоянии в соответствии с планируемым разамером клемм.
Одна правда съехала, отковыривать уже не стал.
Теперь все это планировалось покрасить. Плюс из красного баллончика, а минус ессно синим. Между медными полосками вышкурено в виде выемки, то есть должно было получится все красное\синее и блестящие медные полоски. Обломись, все закрыто седня, праздник же.

Ладно, займемся силовыми проводами.
Как обычно, решил сделать по-своему.
Кабель зачистил

Вложение 170647

Дальше пропаял так, чтоб аж олово капало

Вложение 170649

(ЗЫ, а вон там, в правом верхнем углу, гильотина для сигар, сигары не курю, мне как то трубка роднее, а вот обрезать ей изоляцию с проводов - оч удобно =))

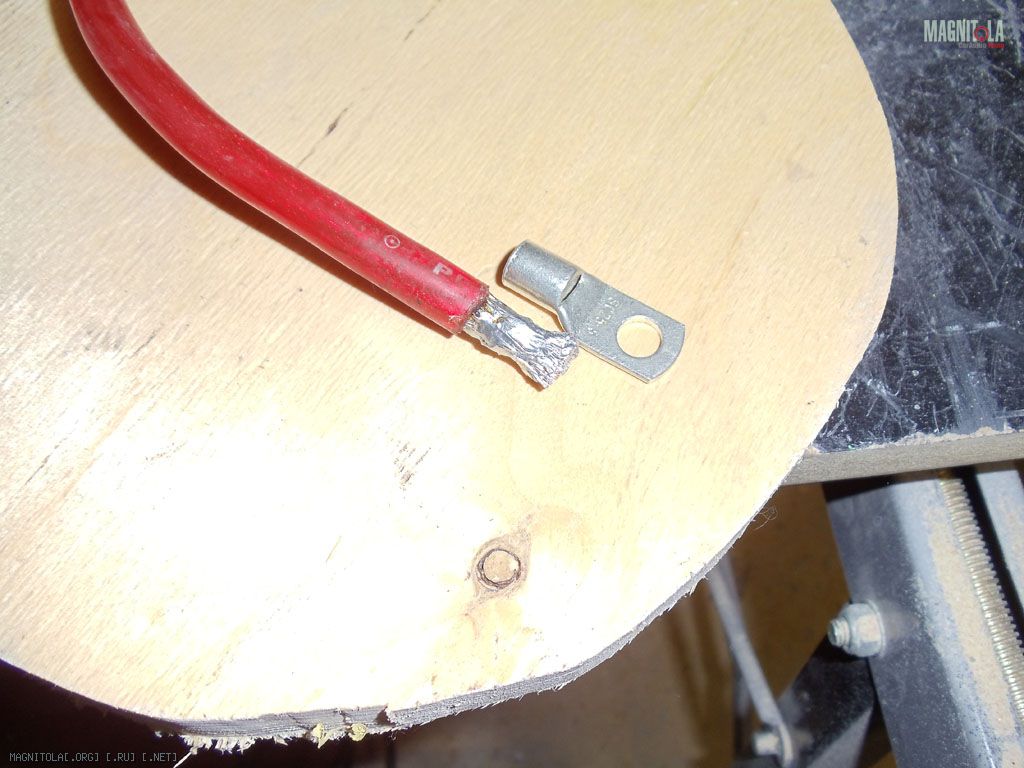

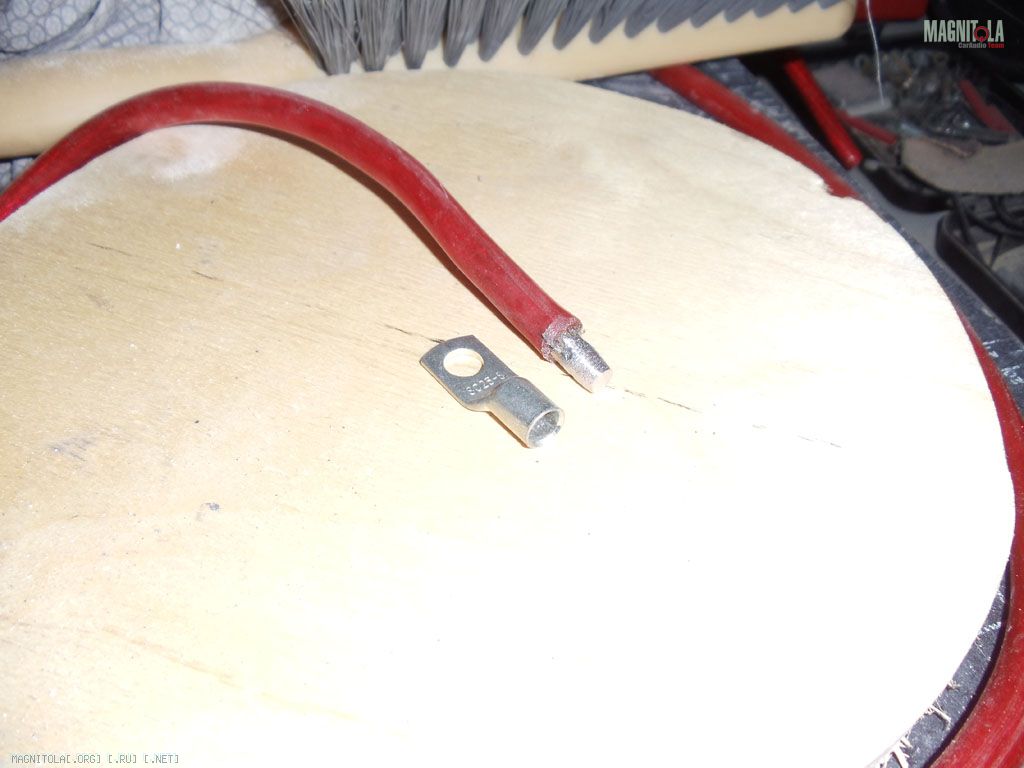

И когда все застыло, обтачиваю под клемму


Вложение 170651

Вложение 170653

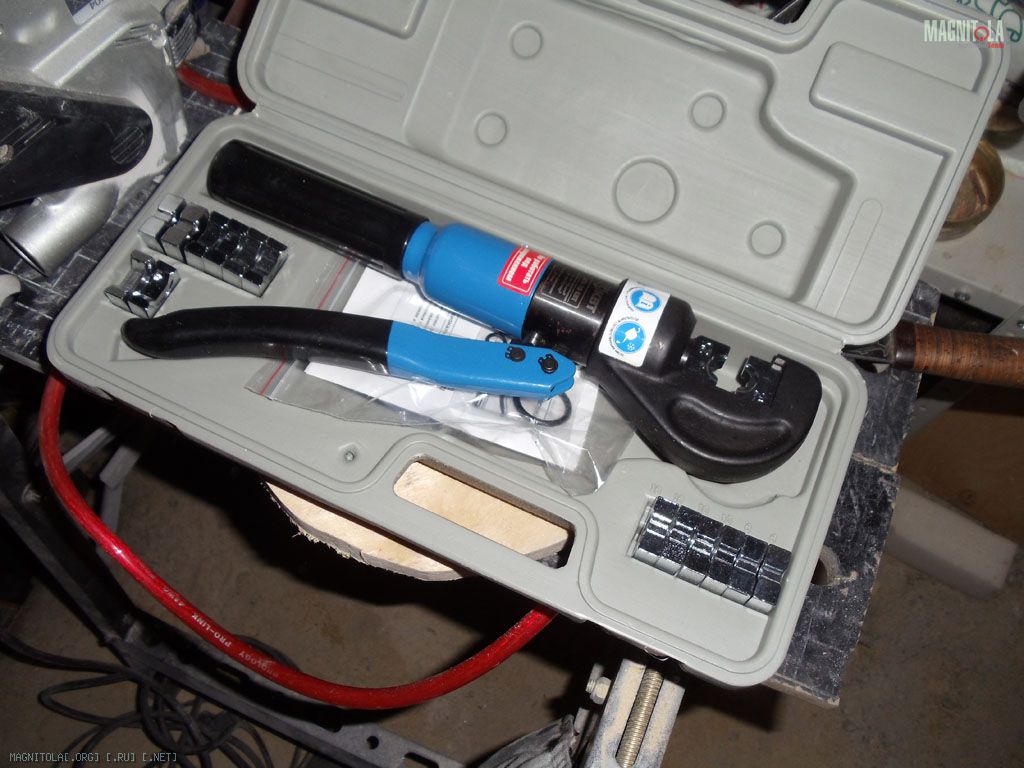

Теперь в дело вступает чудо-прибор

Вложение 170655

Общая мысль такая: эта штука развивает усилие 5 тонн. Пропаянный медный хвост я обточил так чтобы вставлялся в клемму впритирку. Дальше обжимаю сначала губками на 25, потом на 16мм. Получается самый настоящий монолит (проверено)

Вложение 170657

Вложение 170659

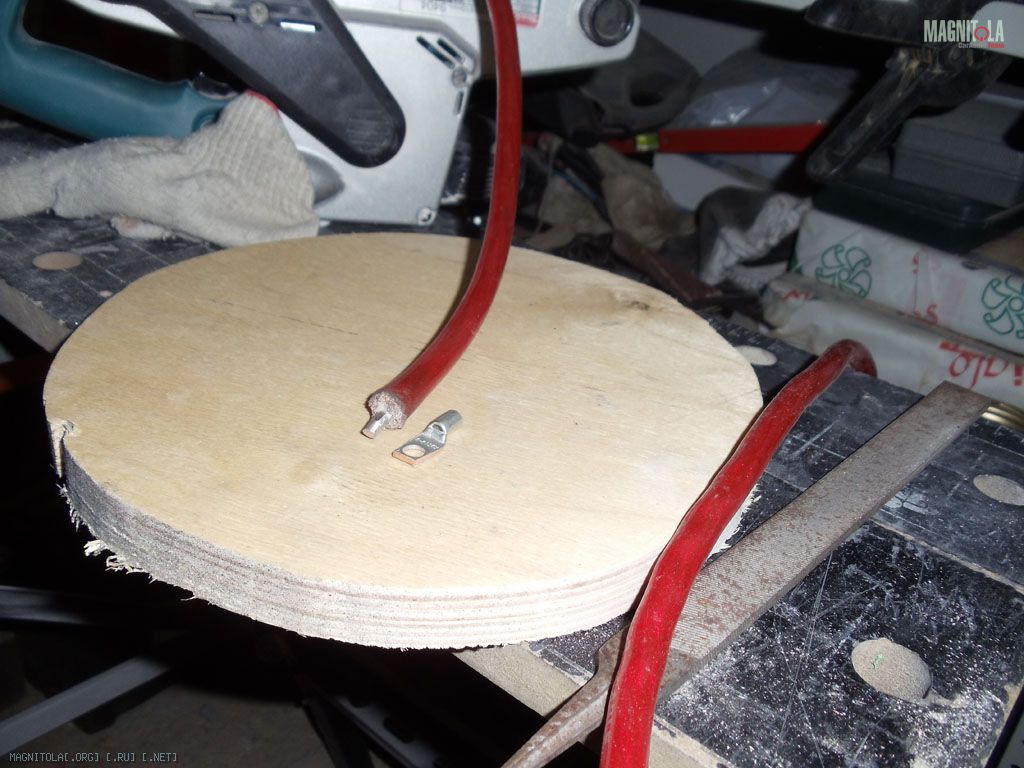

С другого конца клеммы к челестре 475. Клеммы у нее совсем деликатные. Принцип тот же. Паяю, обтачиваю, обжимаю.

Вложение 170661

Вложение 170663

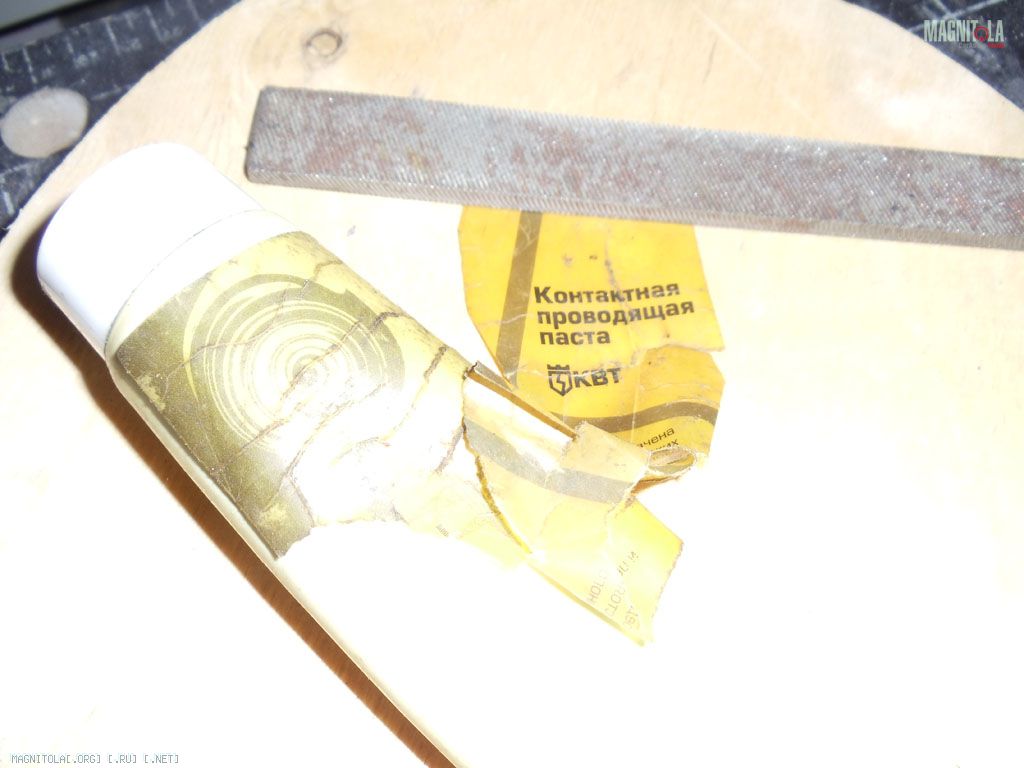

Ну почти все, замазываю тонкие концы токопроводящей пастой, оплетка, термоусадка

Вложение 170665

Вложение 170667

Вложение 170669

Вложение 170671

Ну вроде неплохо получилось. Крепится все это при помощи вот таких хомутов

Вложение 170673

Если кто обратил внимание - это провода на один усь. На два других требуются калибры проводов и клеммы пажощще. Провода есть. Метнулся за клеммами. Обана, праздник. Облом два.
Ладно, что делать, вернулся в гараж. Прокинул то что есть. Прокинул силу марки ПВ (6 квадратов, клеммы, змейка, все дела) на процессоры и релюшку. На тебе, фотоаппарат толи замерз, толи аккумулятор уже дохнет. Метрвый. Это еще один облом.

И сопстно облом дня. Не , не так. Выяснилось что я ярко выженный даун. Адназначна. Я раз 15 разбирал салон. До металла. Все прокинул. Все проклеил. Все предусмотрел вроде.
Кроме управляющего плюса.
Дибилоид пля. Завтра буду кидать смешной проводок. Со снятием пластмассок. С вытаскиванием сиднений, которые весят примерно как я на четвереньках.
Обидно. Хотел до конца каникул сделать первый запуск.
Ага. Запустил.

Ладно, делать нечего. Успокоительного 50 грамм, чайку и завтра снова в бой.


ЗЫ: администрации респект. фотографии стало гораздо легче вставлять

Цитата:

---

Сообщение от test482

заэпоксированы (спицально придумал слово для ДЕДа

---

Cписуальное эпоксирование -это круто!
А саббек -круглый?:pardon:

Цитата:

---

Сообщение от ДЕД

А саббек -круглый?

---

Пока да, но ничего нельзя утверждать наверняка, малоли какие волнения, успокоительного многа, мона науспокаивацца, прилечь на ево случайно :snowball:
