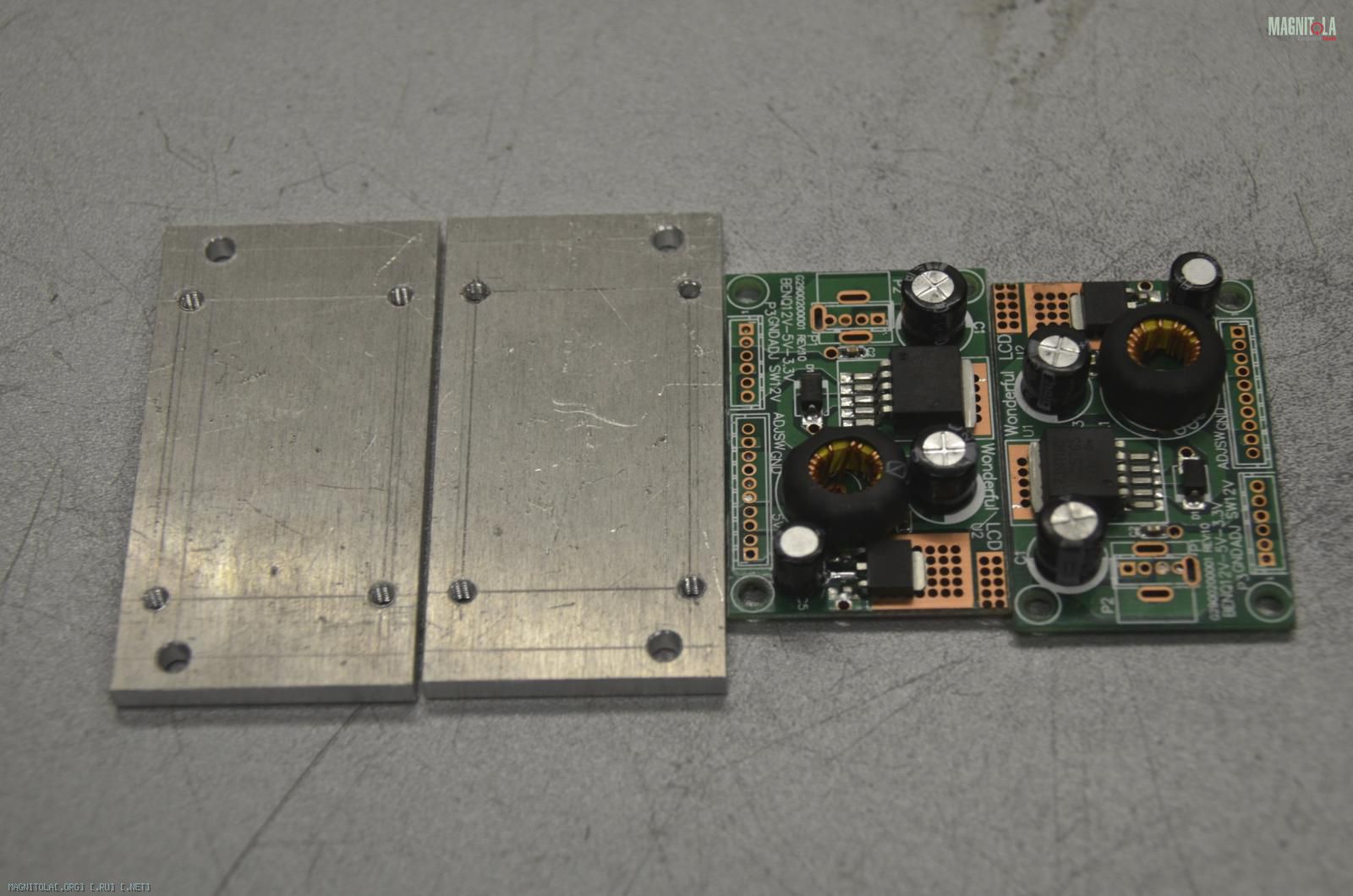

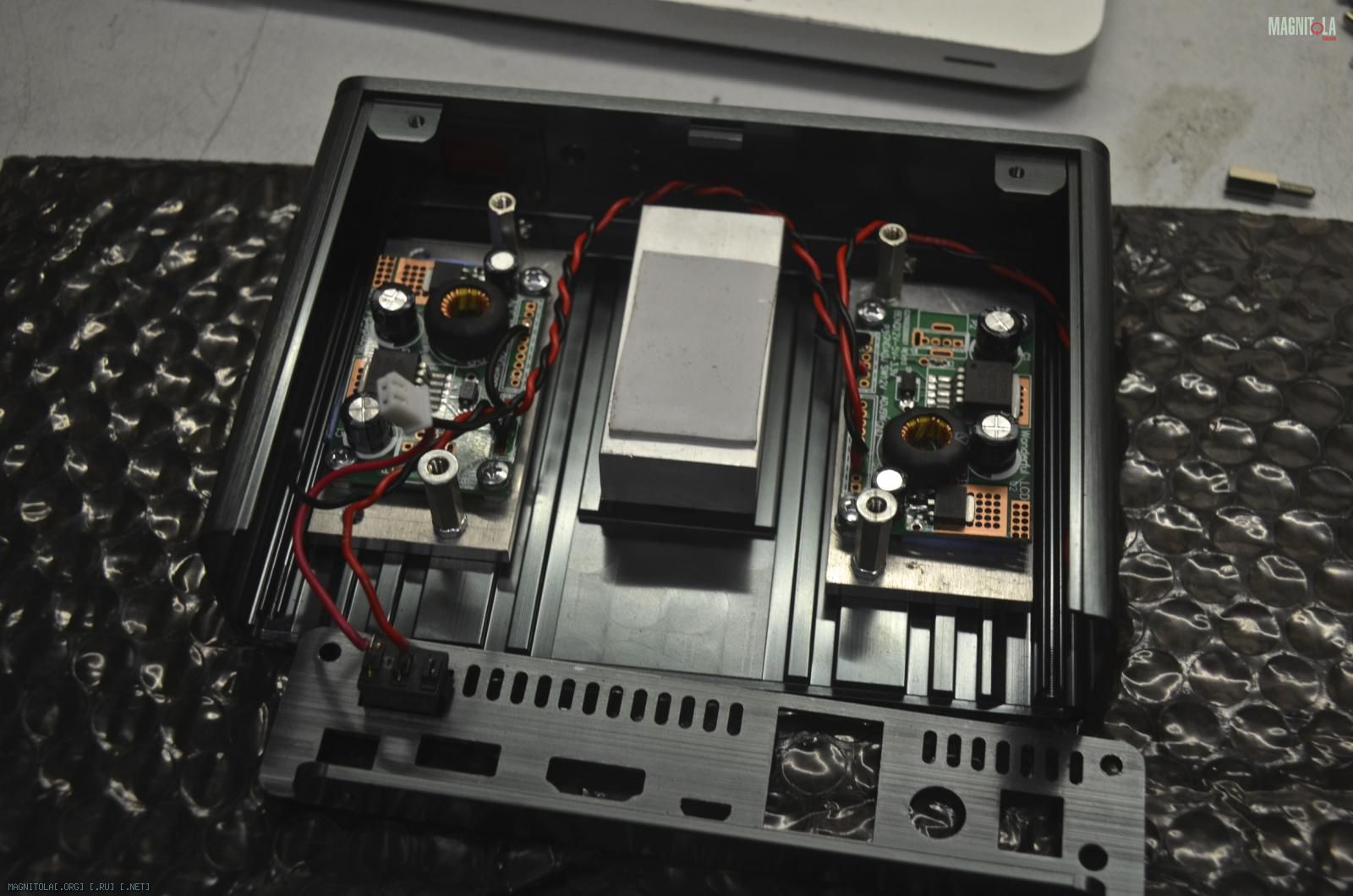

Переделал питание плеера. Стабилизатора поставил два, от второго хочу питать USB хаб.
Вложение 710066Вложение 710068Вложение 710070
Вид для печати
Переделал питание плеера. Стабилизатора поставил два, от второго хочу питать USB хаб.
Вложение 710066Вложение 710068Вложение 710070
По слежу за темой, очень интересно.
А где можно взять такие стабилизаторы?
В Китае)))Цитата:
Сообщение от Finik898
Подпишусь. Интересно. Если вот ещё раскроете подробности. Что то я уже час сижу в фотки втыкаю. И только одно кружится в голове. "Тема титькаф то полностью не раскрыта ))) ". Откройте тайну. Моторчик, шкив, направляющие это от чего? Направляющие, я думаю, вы сами делали. Может я глупый и никак не дойдет до меня. Но на фотках этого нет ))) Там колесики по направляющей двигаются? А как от моторчика на них передается движение? Где то шкив, а где не понятно.Цитата:
Сообщение от Martyanov
Там просто раньше было, более подробно, в тот момент когда начал делать, годв два назад.)))))Цитата:
Сообщение от x-diz
Направляшки шариковые THK, от моторчика ремень зубчатый.
Времени совсем нет, так что все движется очень медленно, но движется.

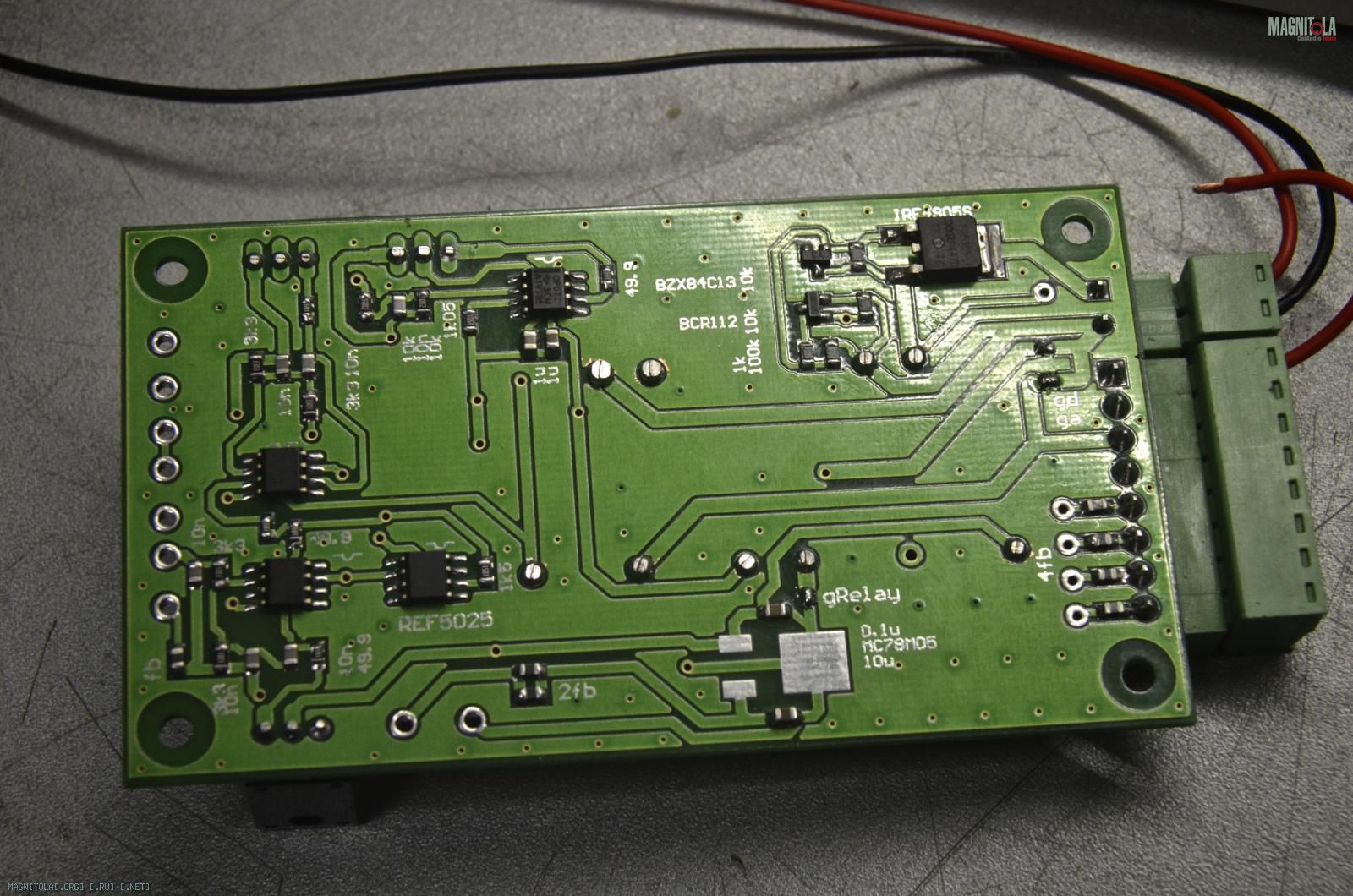

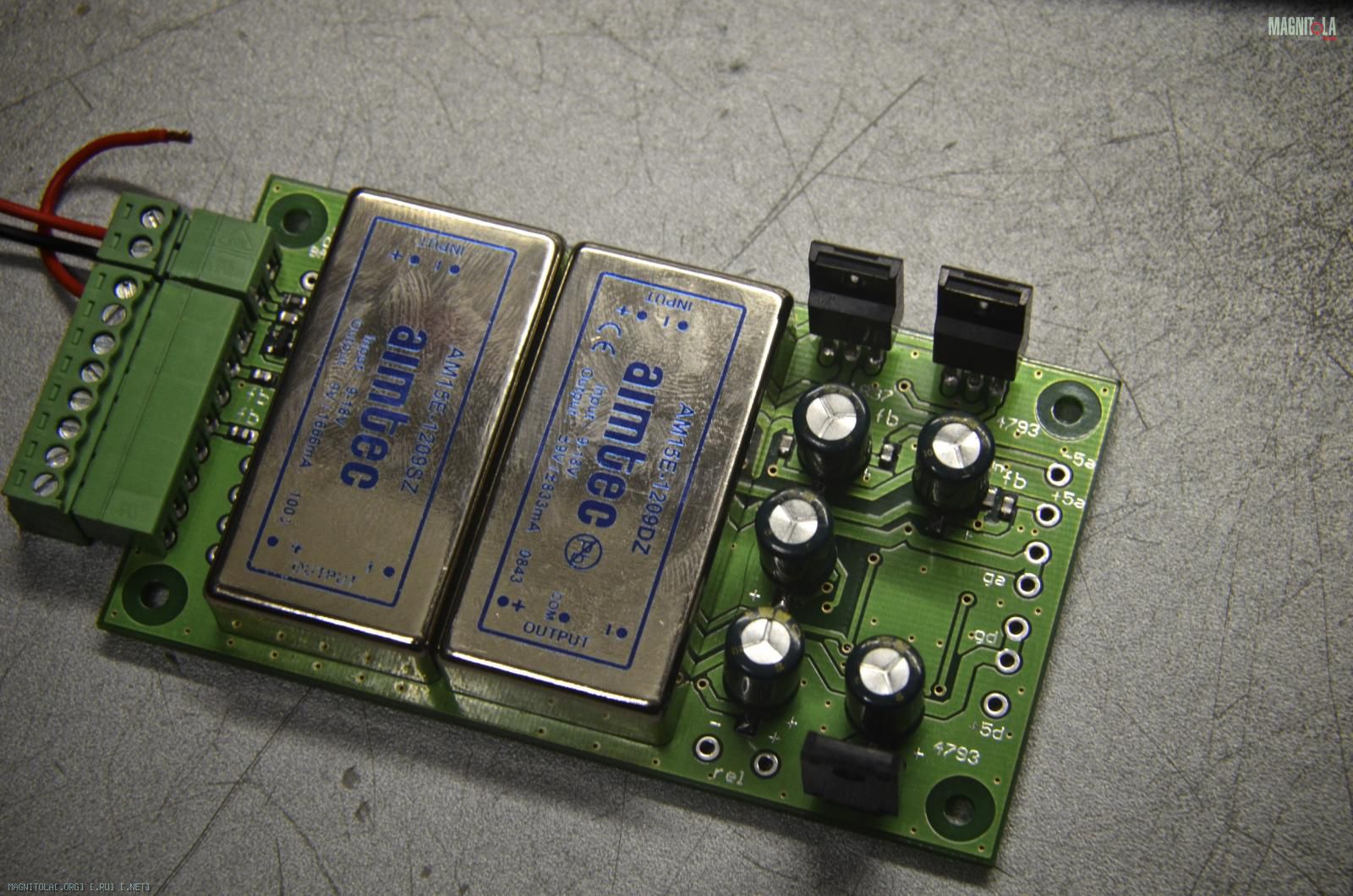

Наконец готов блок питания процессора, +5/-5в питания цапов, +5в питание цифры, +5в питание регулятора громкости, +12в управляемые на питание NanoDigi.
Стабилизаторы сделаны на прецизионных источниках опорного напряжения REF5025, никаких нафиг LMок.
http://magnitola.org/attachment.php?...d=744632&stc=1http://magnitola.org/attachment.php?...d=744634&stc=1

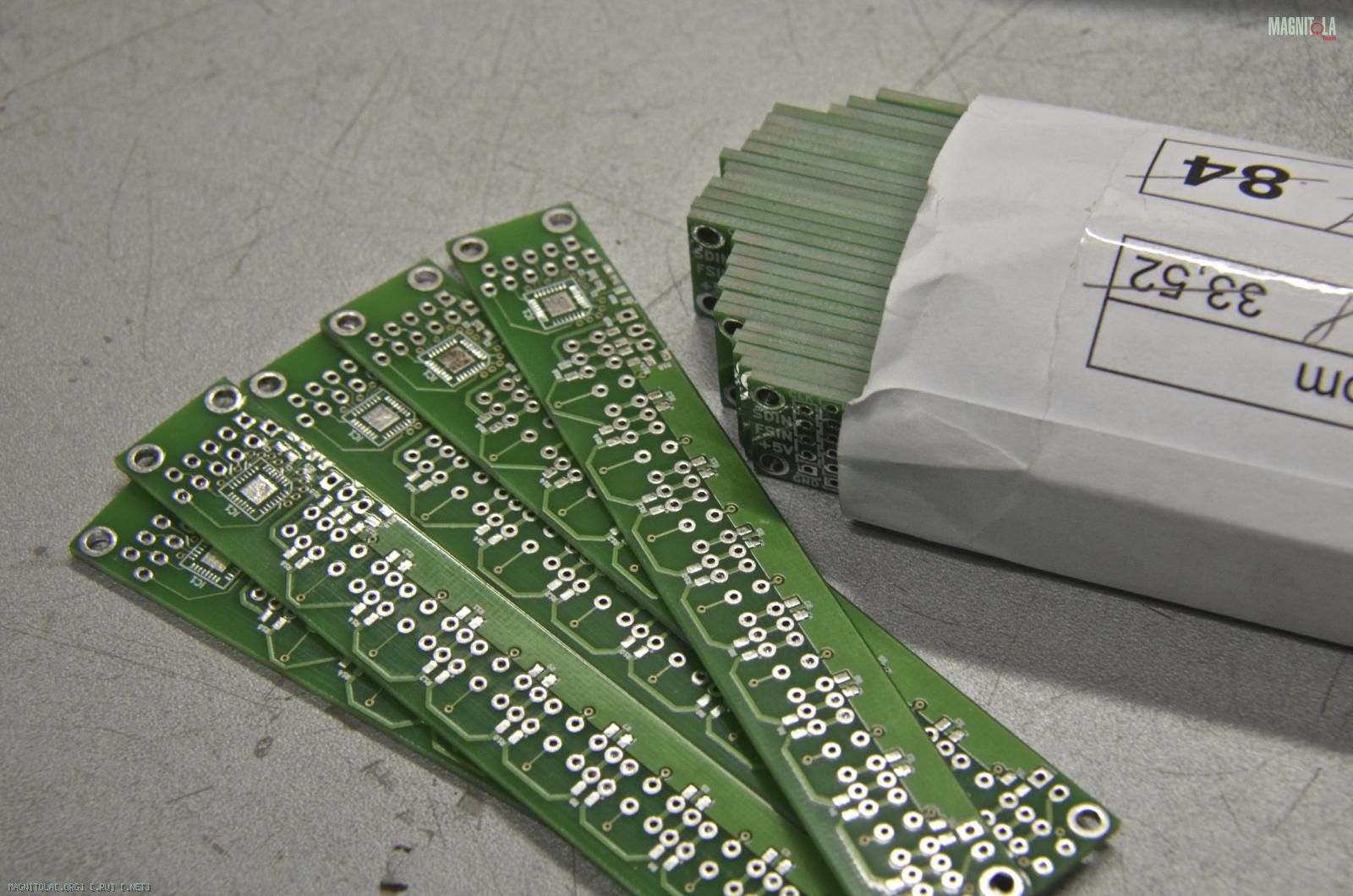

Платки для РГ ОДра тут затесались
http://magnitola.org/attachment.php?...d=744636&stc=1

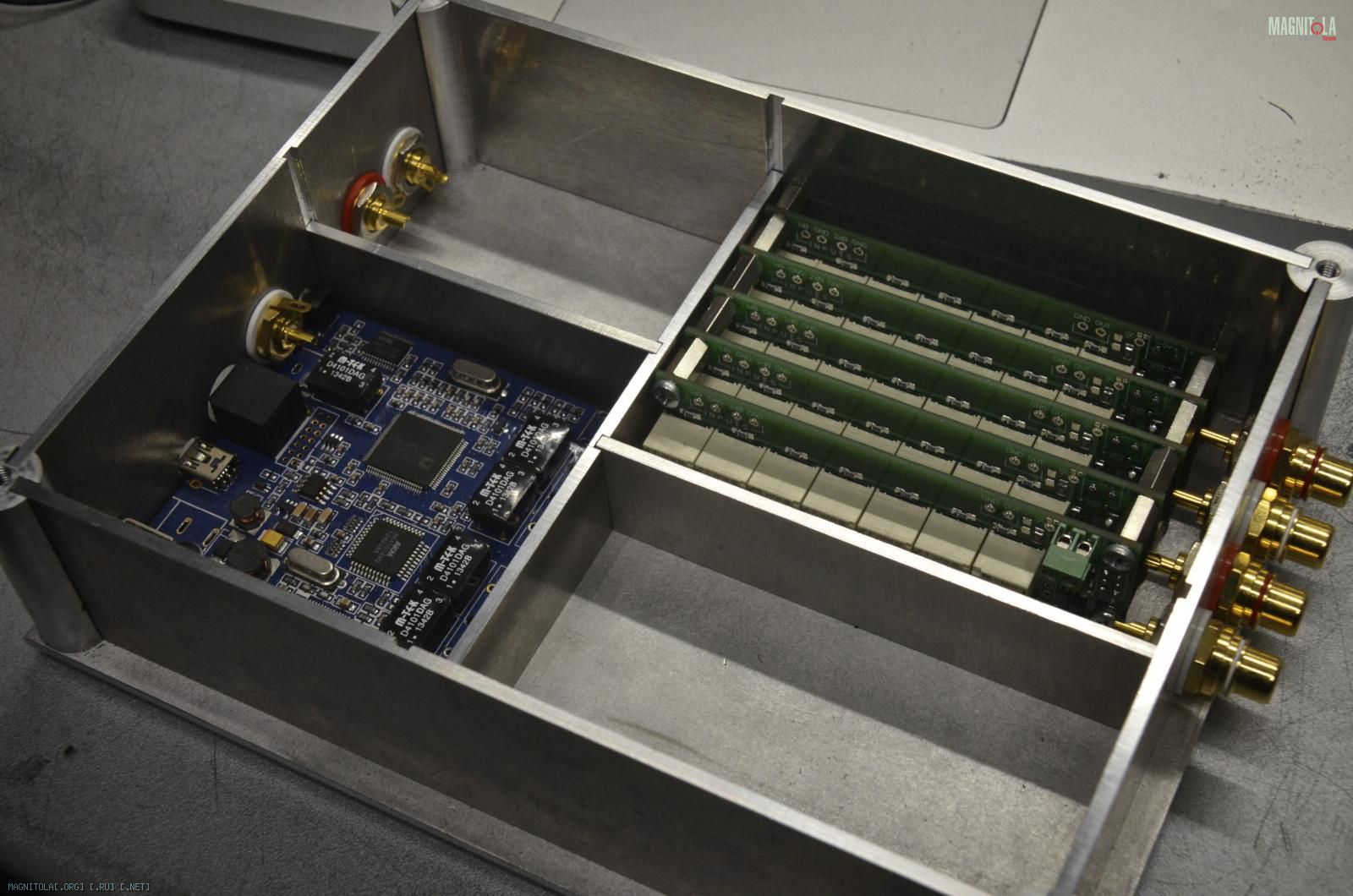

Так же уже установил платы регулятора громкости. Плат поставил 5штук, дабы уровни лево/право так же регулировать в аналоге.
http://magnitola.org/attachment.php?...d=744638&stc=1

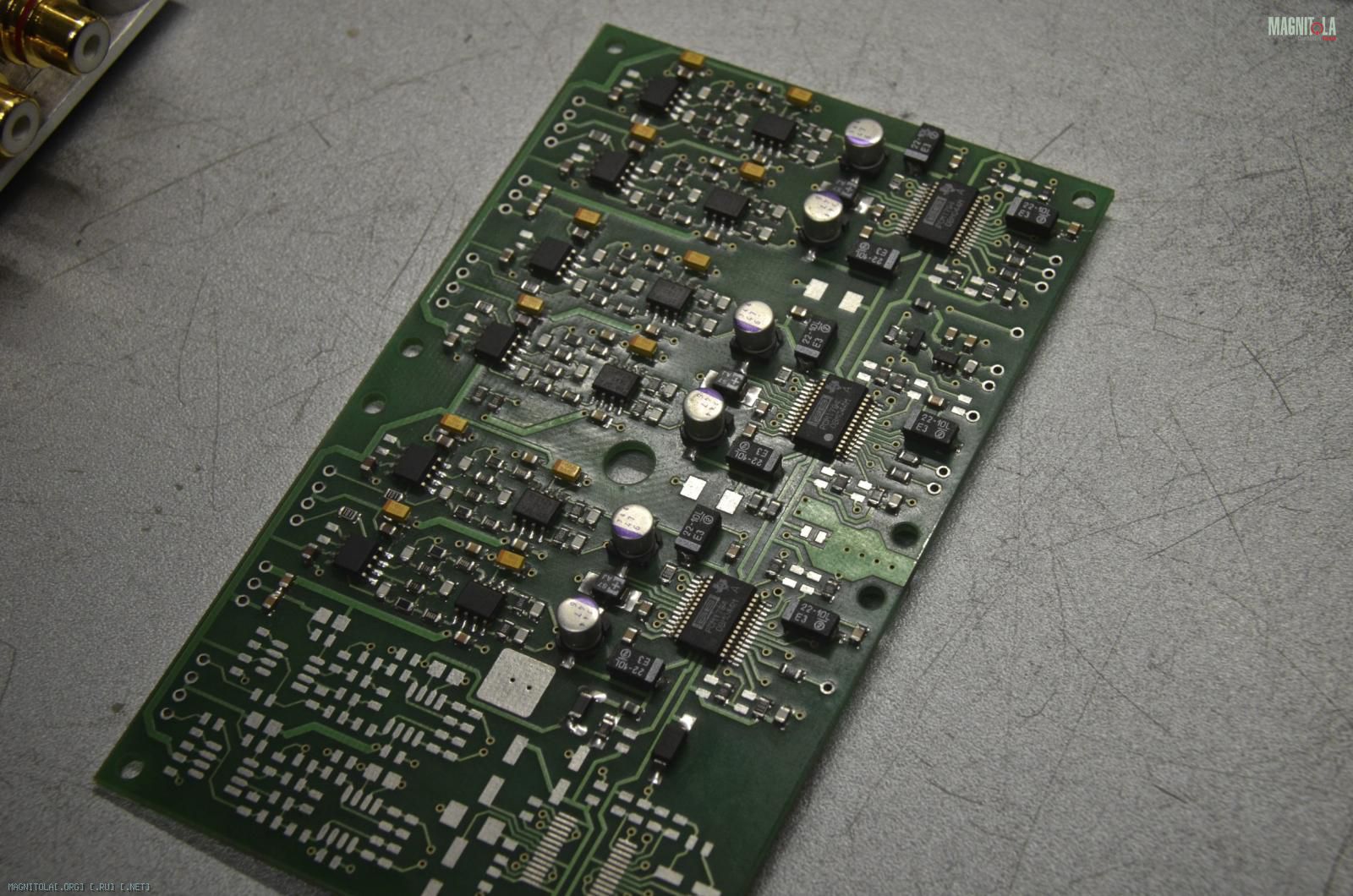

Всем известный цап на PCM1794 от A!exT авторства Андрея Лыкова
http://magnitola.org/attachment.php?...d=744640&stc=1
Будем слушать, очень надеюсь что он оправдает мои надежды, если нет то уже начал работу над цапом на AK4399.

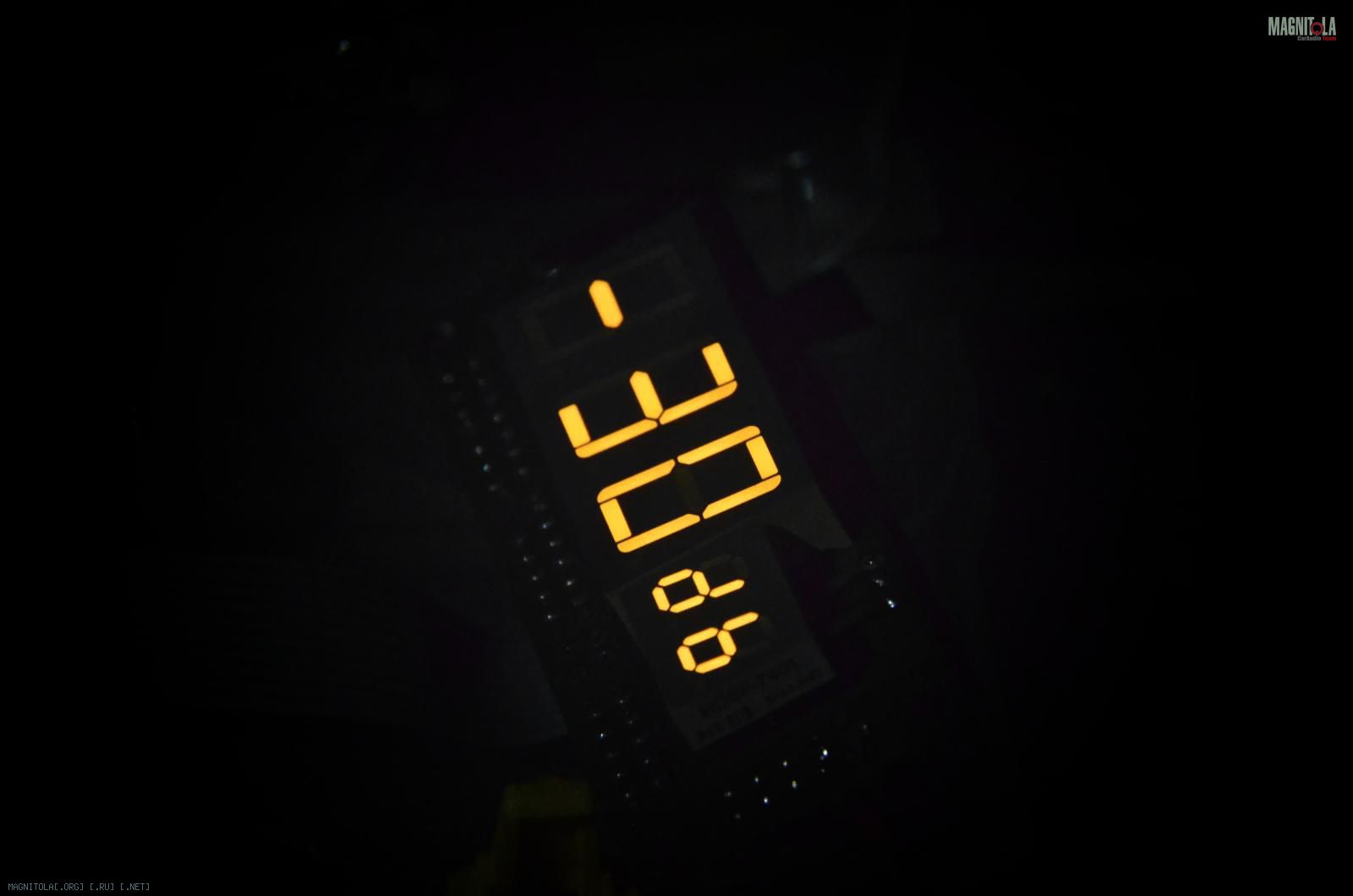

Наконец нарыл желтые индикаторы для контроллера
http://magnitola.org/attachment.php?...d=744642&stc=1

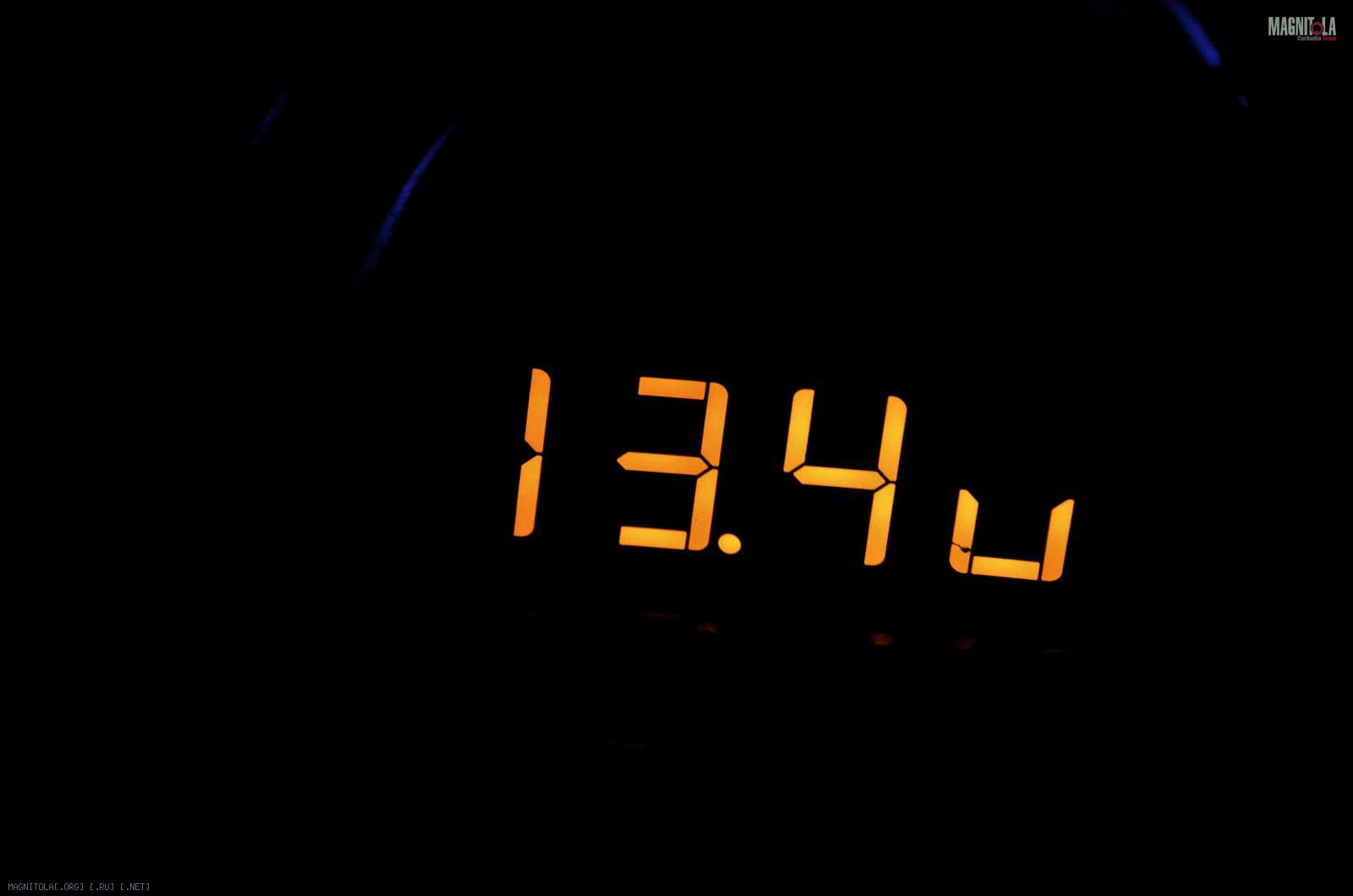

0.5" для циферок то найти не проблема, а вот мелки для db оказалось проблемой.Ну и заодно в БК-08 махнул индикатор на желтенький.
http://magnitola.org/attachment.php?...d=744644&stc=1
Потыкал осциллографом
На выходе dc/dc конвертера
Вложение 744844

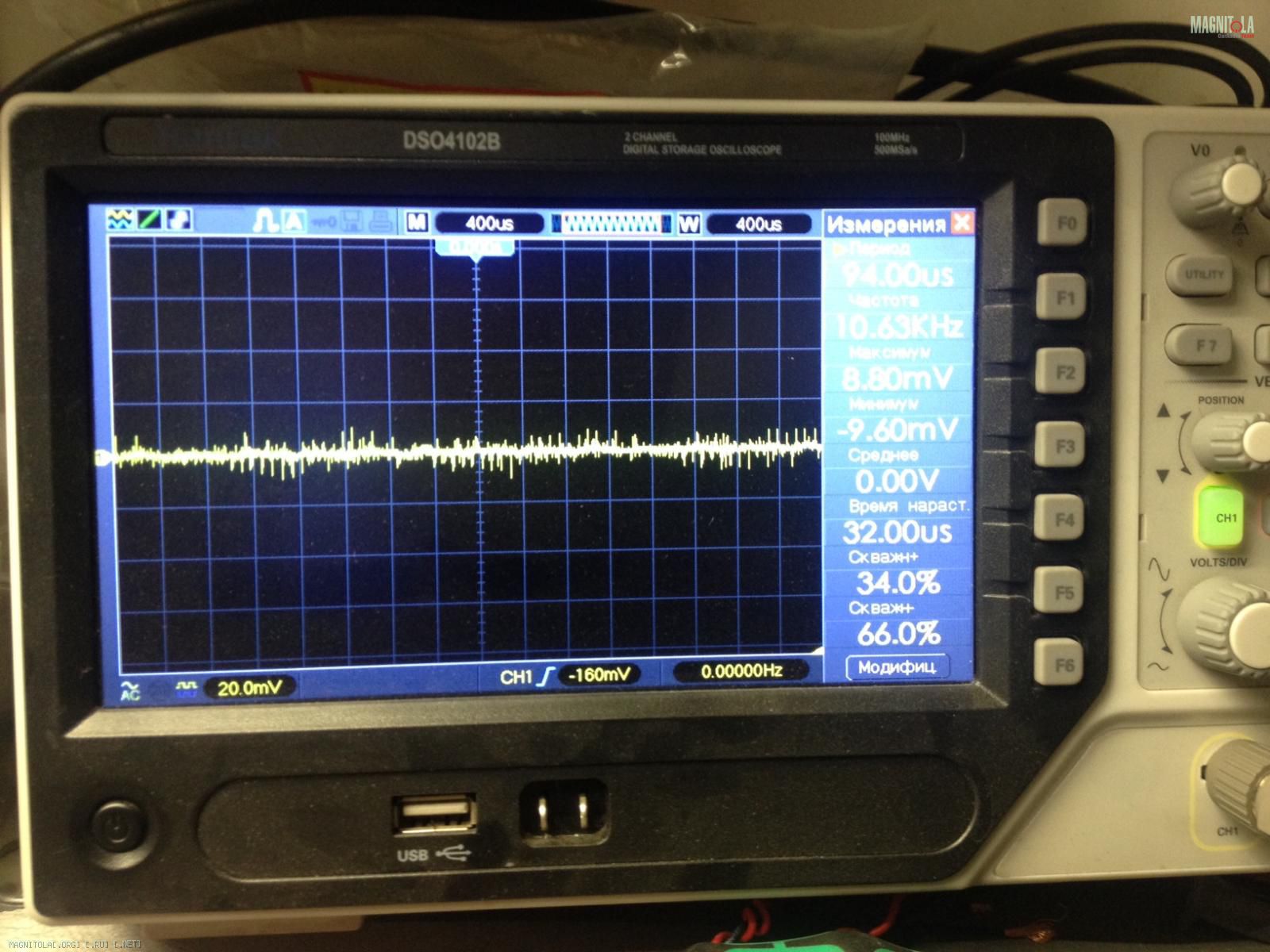

после стабилизатора
Вложение 744846

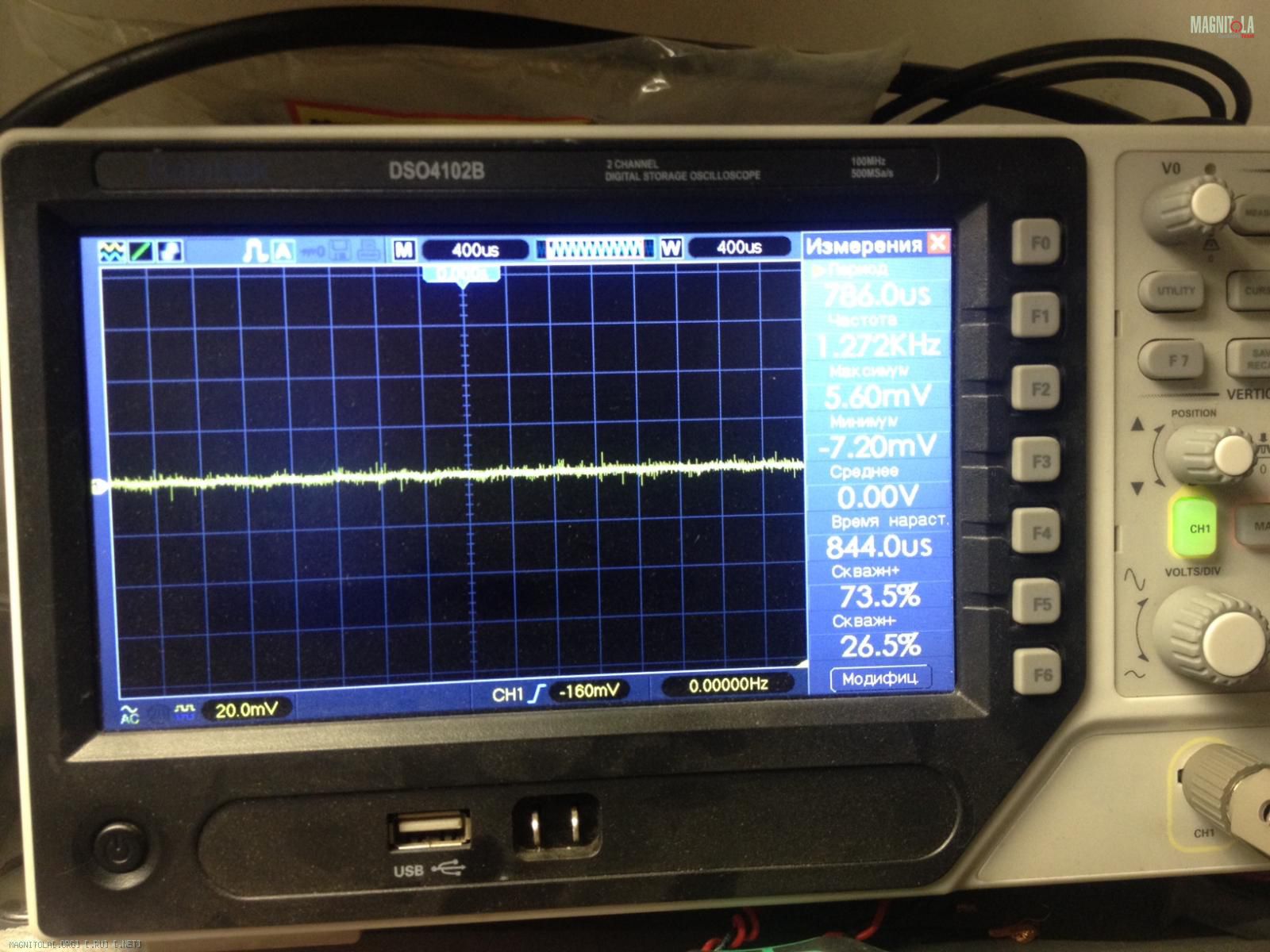

После ферритбидов
Вложение 744848
Добавил сейчас еще ферритбидов сразу после DC/DC конвертера, на выходе совсем тишина стала, прикольная штука эти биды.
Просто сделал петлю на плюсовой провод через ферритовый "боченок"? Какие использовал?Цитата:
Сообщение от Martyanov
---------- Сообщение добавлено 01.04.2015 в 09:21 ----------
Ну и цены на них, минимум 187 баксов/штука.Цитата:
Сообщение от Martyanov
Дорожку разрезал и впаял SMDшныйЦитата:
Сообщение от WWWolf
Это походу совсем крутые какие то, я обычными обхожусь http://ru.mouser.com/ProductDetail/T...Lf11vFGAUGk%3d

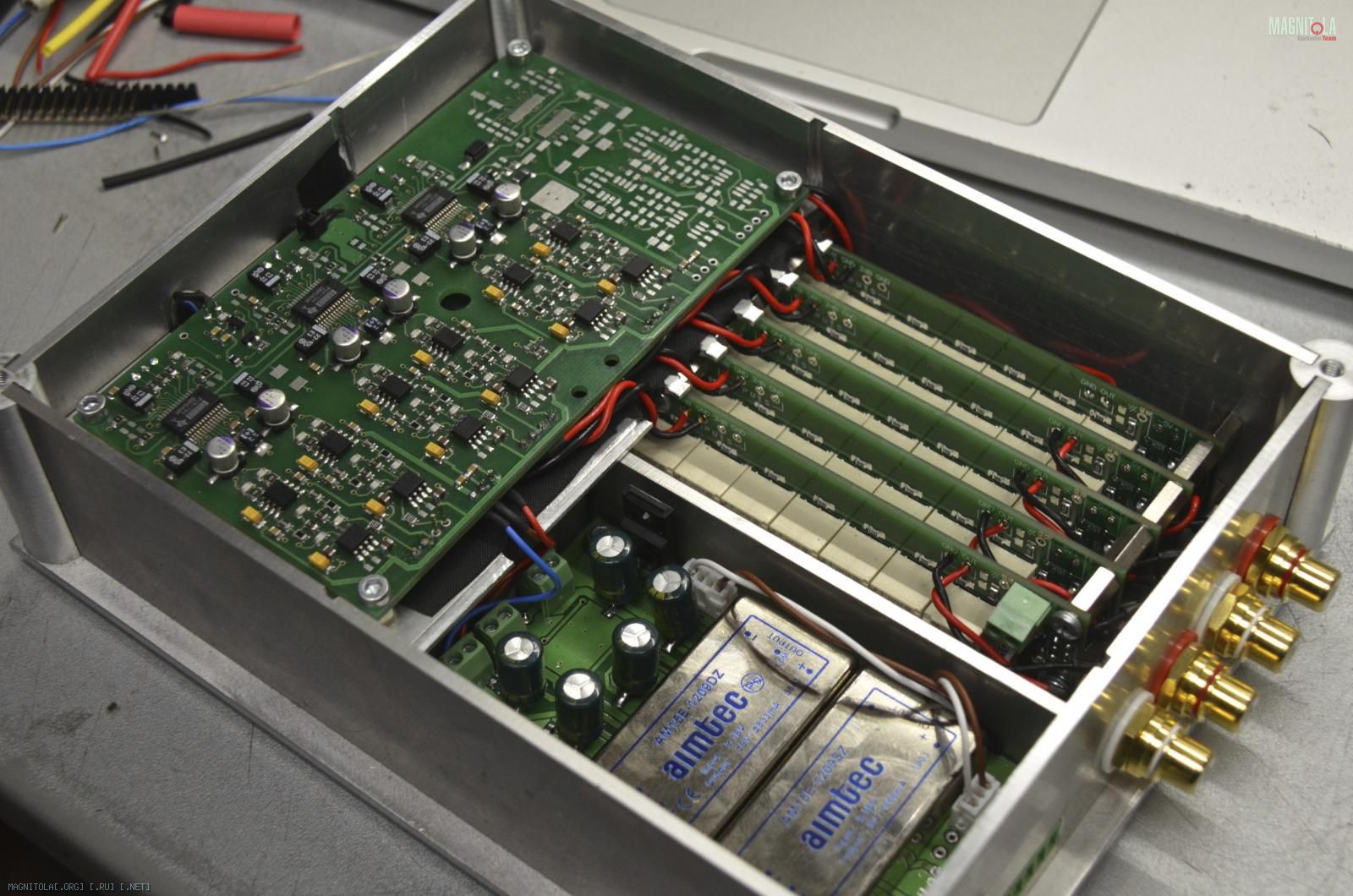

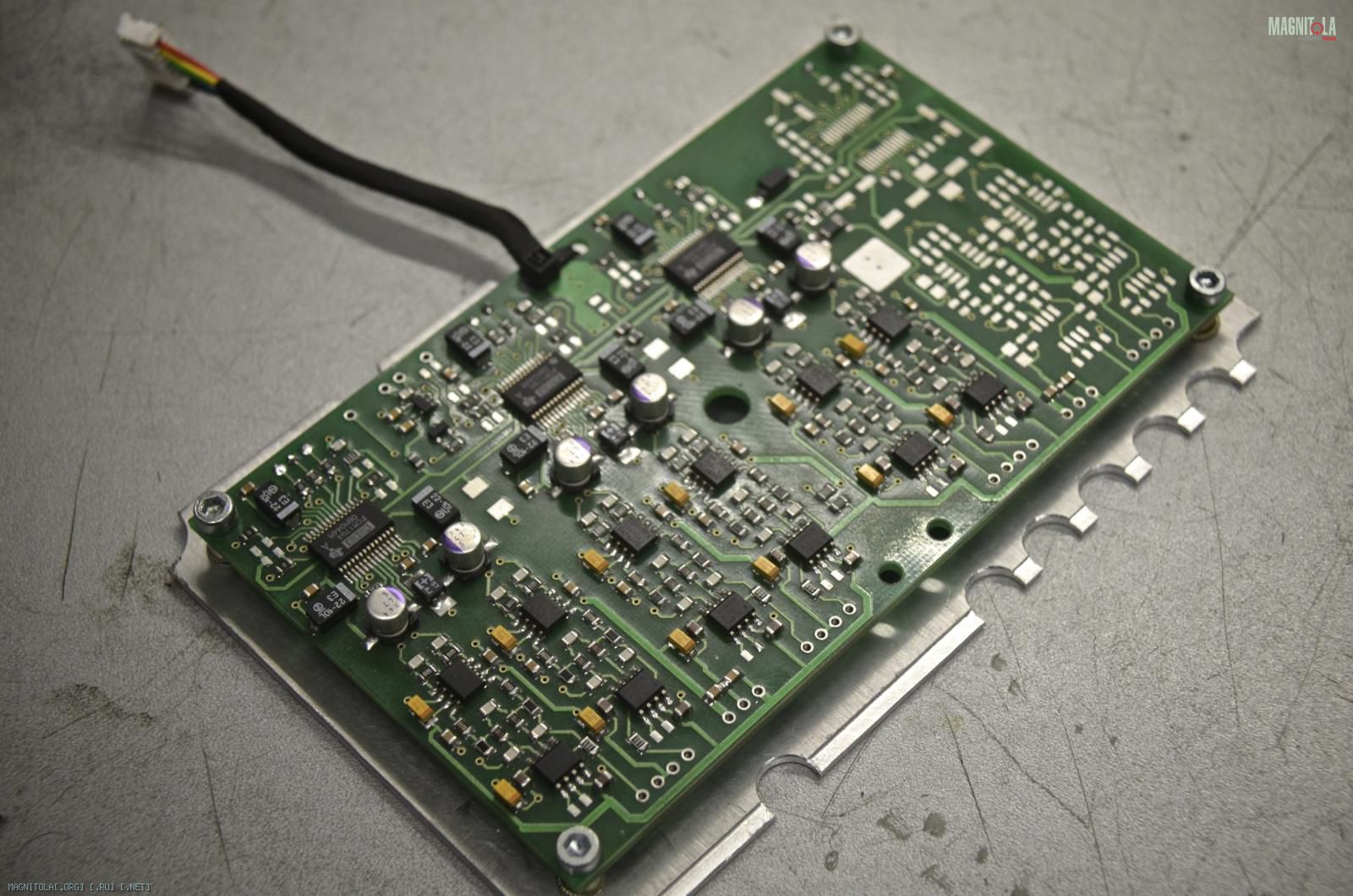

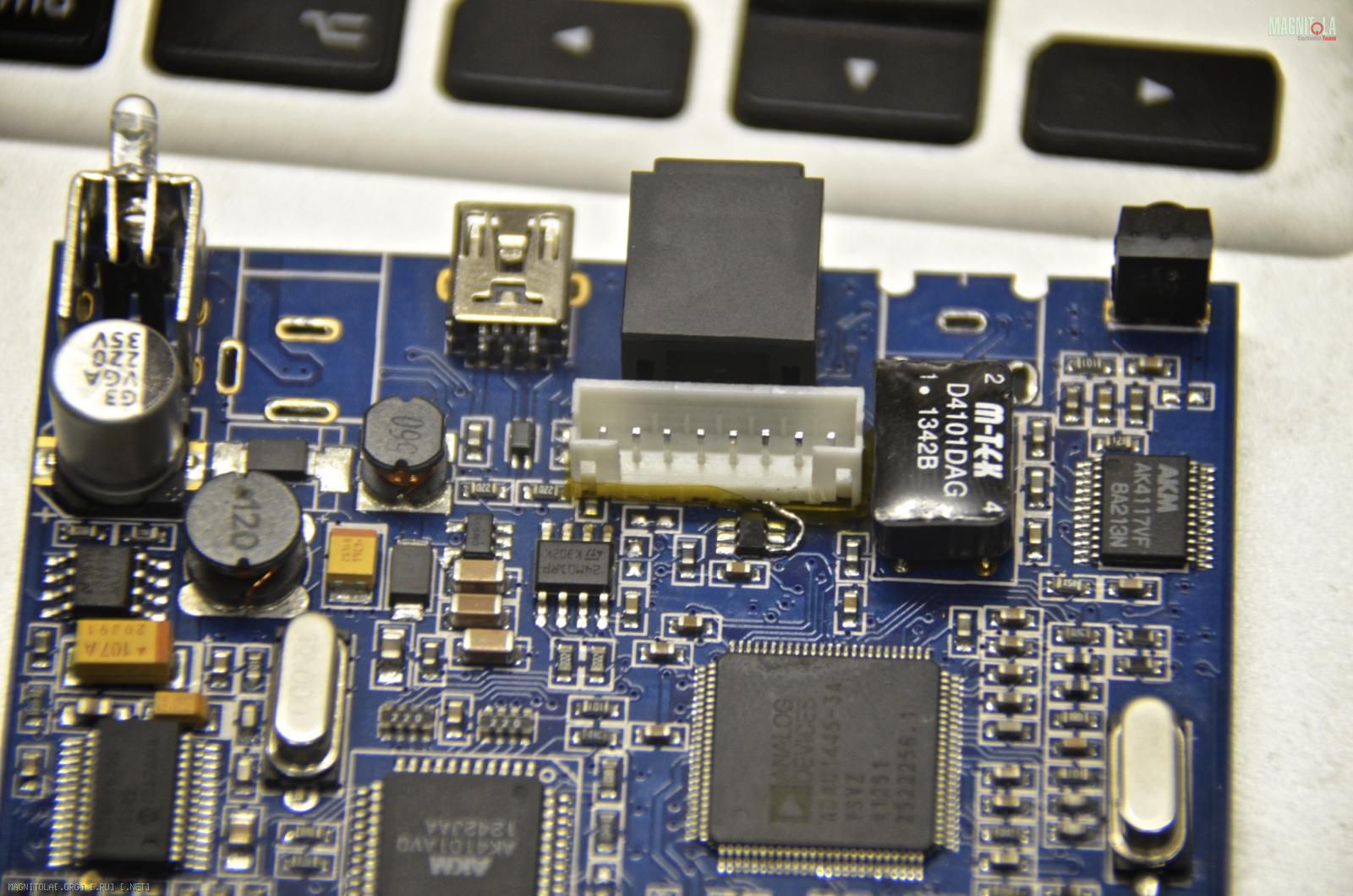

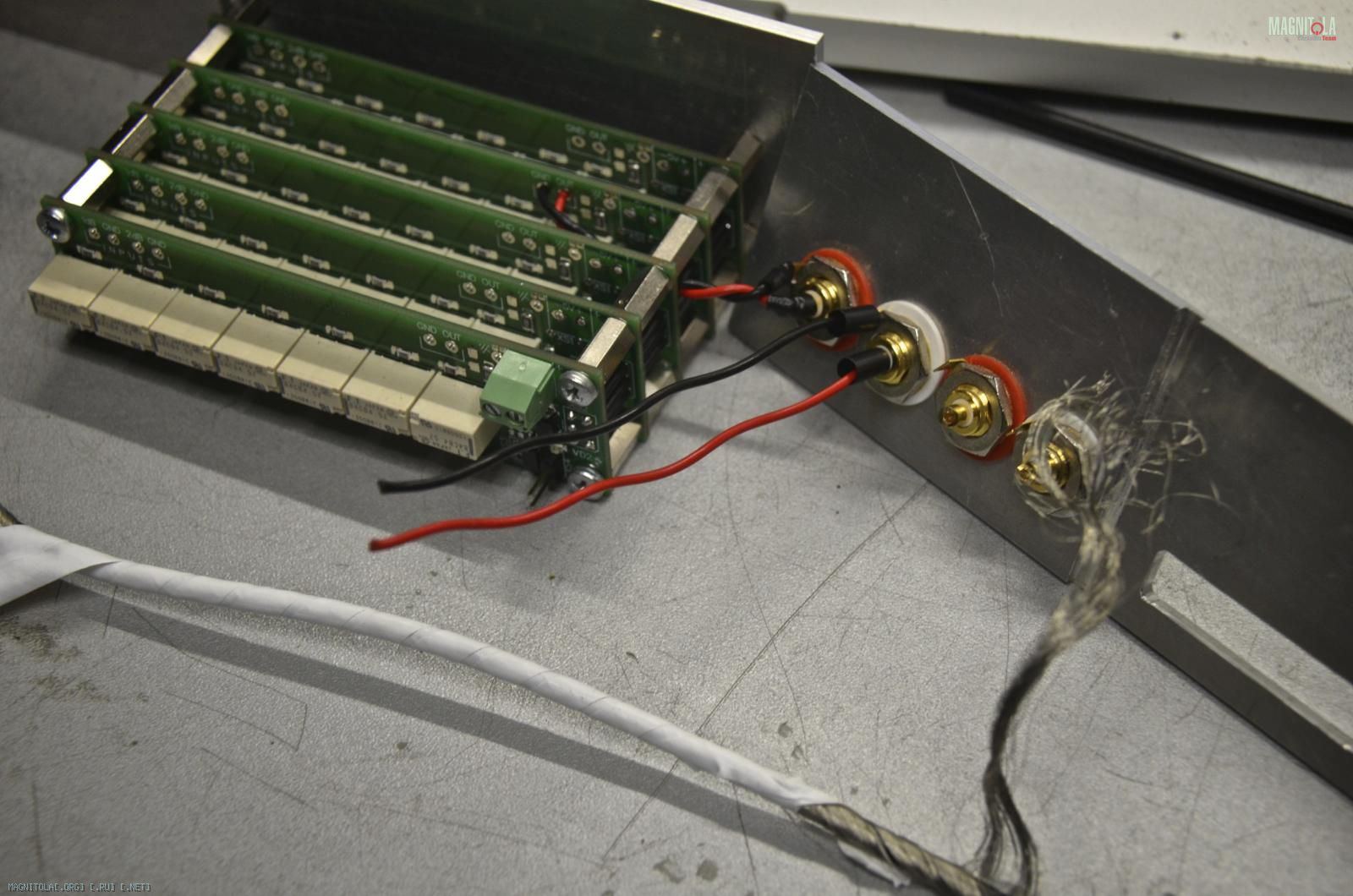

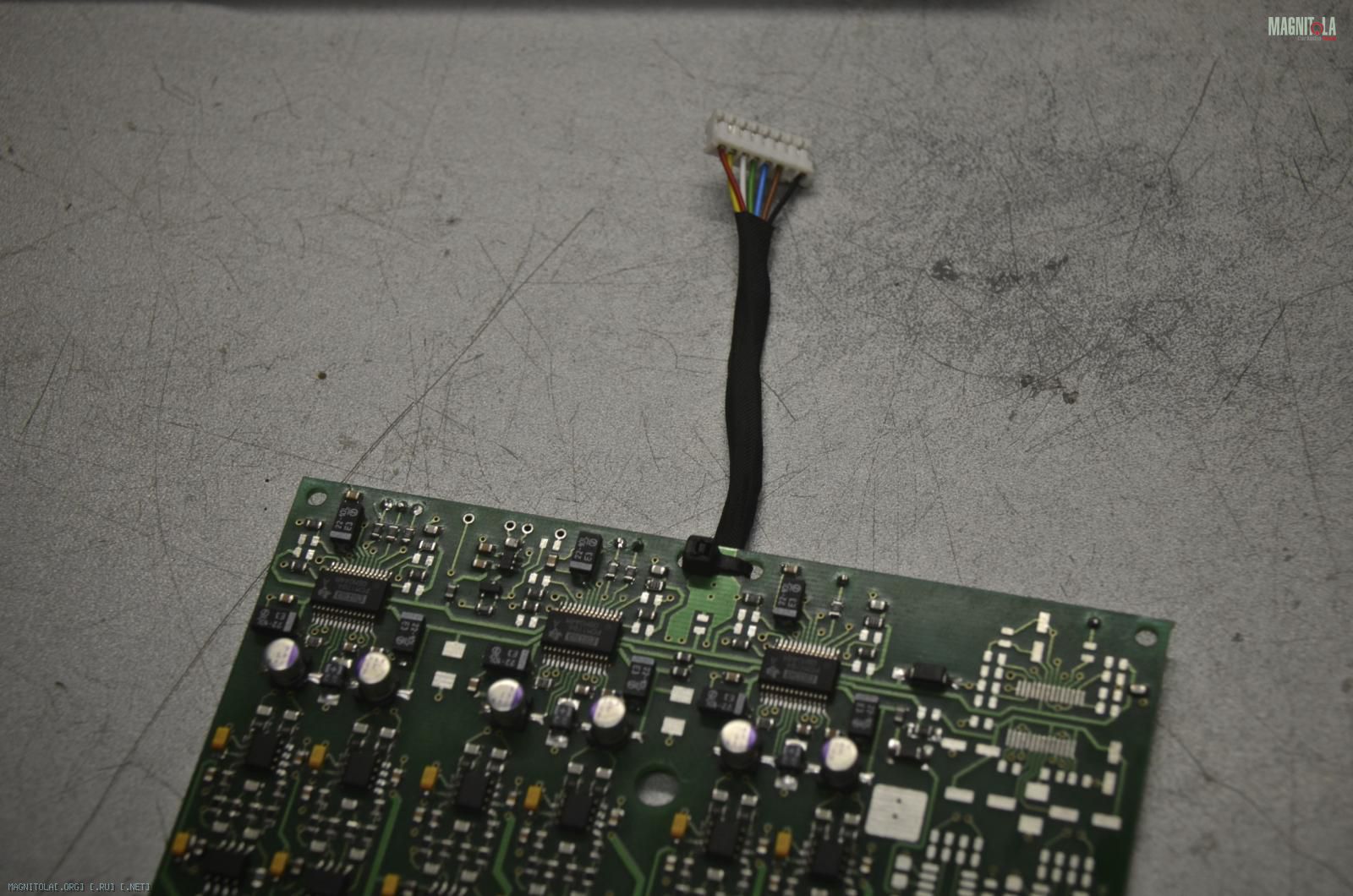

Урааа!!!! Заработало!!!! :blum3:

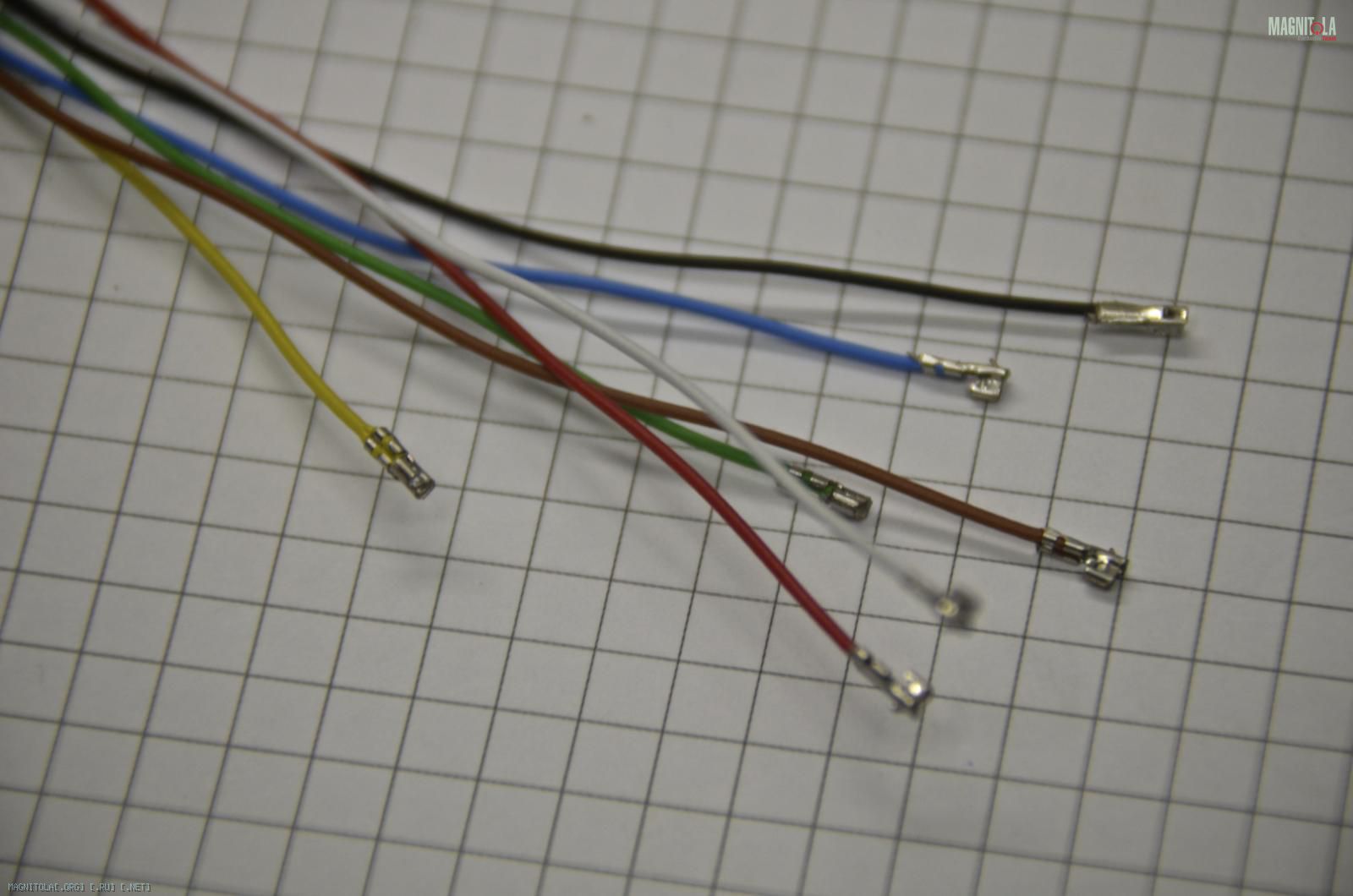

Вложение 746460Вложение 746462Вложение 746464Вложение 746466Вложение 746468Вложение 746470Вложение 746472
