Honda CRX uncompromising SQ Install

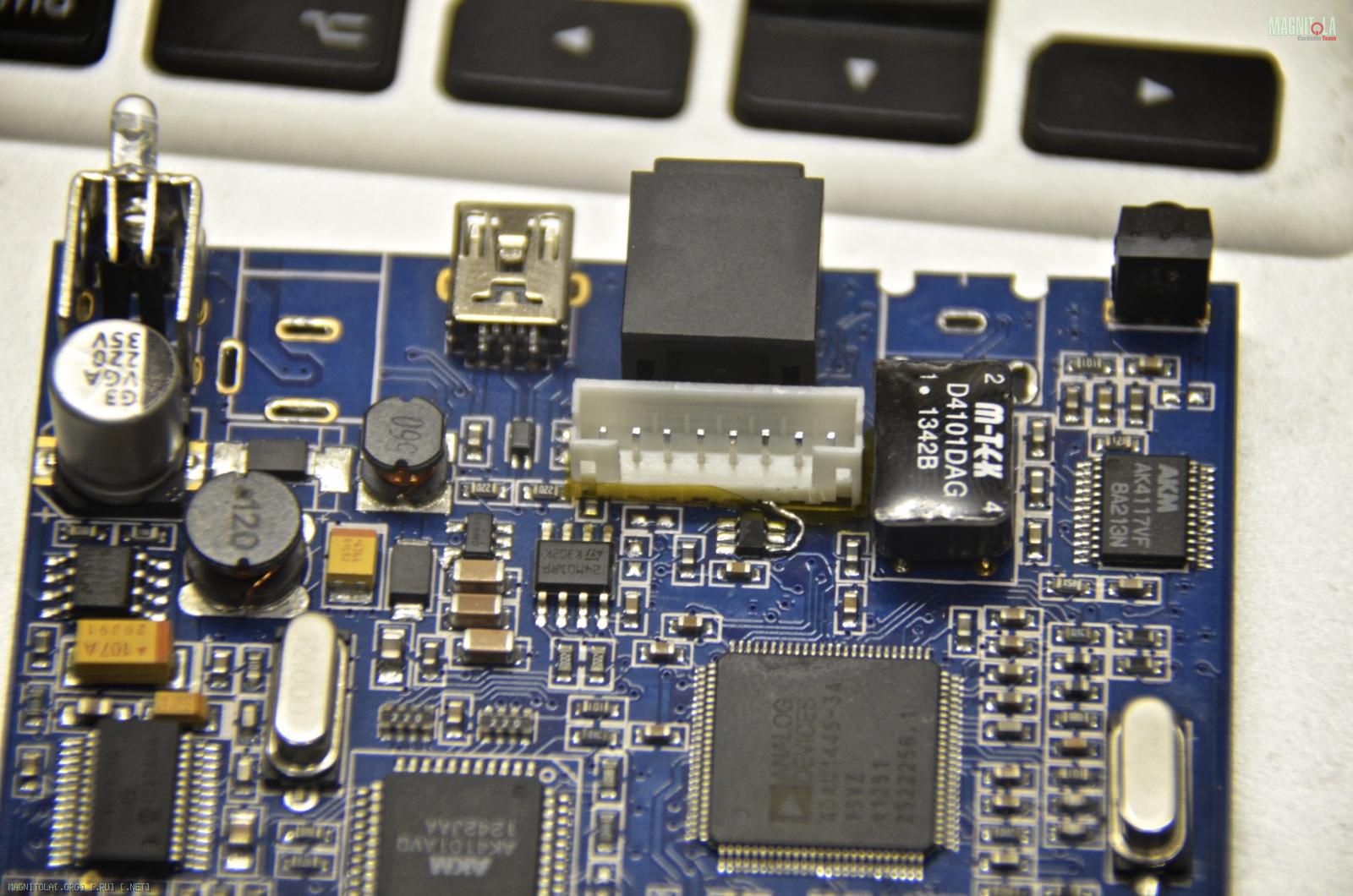

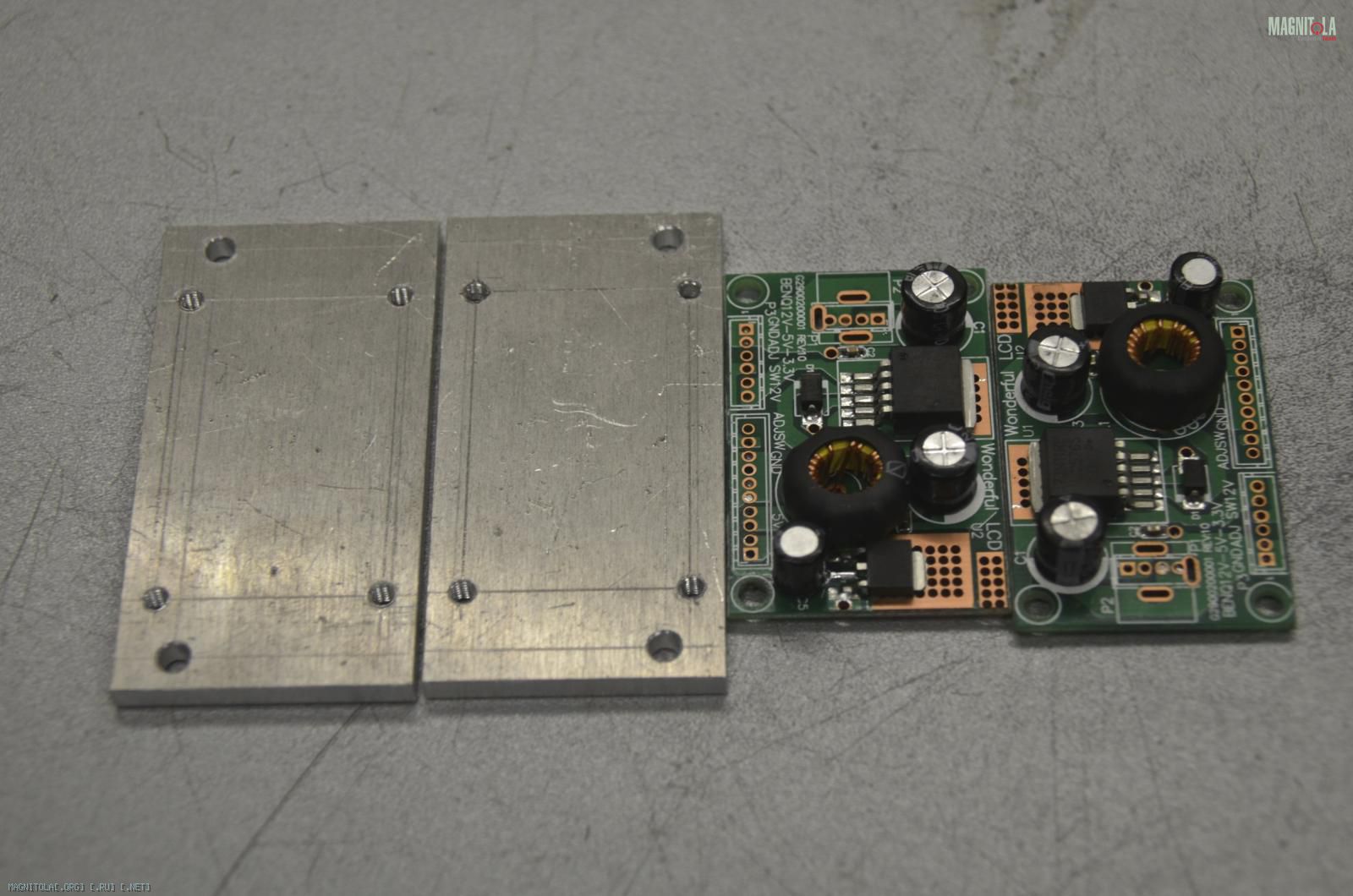

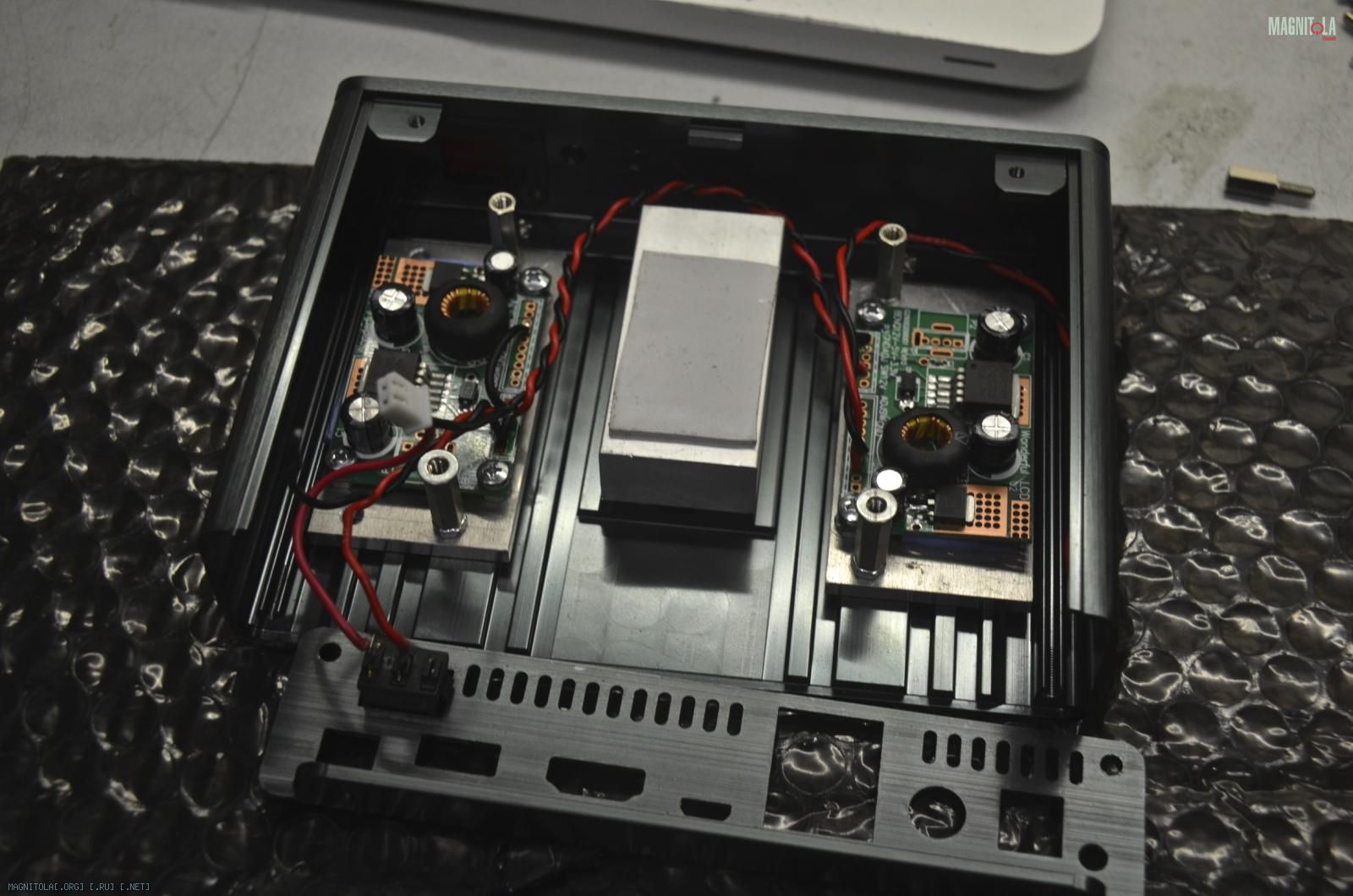

Переделал питание плеера. Стабилизатора поставил два, от второго хочу питать USB хаб.

Сообщение от Finik898

По слежу за темой, очень интересно.
А где можно взять такие стабилизаторы?

В Китае

Сообщение от Martyanov

Ну вот наконец закончена эпопея с кселом.
Вопреки традиции первый ксел убивать он даже работает после всех этих манипуляций.
Я не стану расписывать сколько было вариантов приводов, моторов, направляющих, креплений, покажу только то что получилось в итоге.

Подпишусь. Интересно. Если вот ещё раскроете подробности. Что то я уже час сижу в фотки втыкаю. И только одно кружится в голове. "Тема титькаф то полностью не раскрыта ". Откройте тайну. Моторчик, шкив, направляющие это от чего? Направляющие, я думаю, вы сами делали. Может я глупый и никак не дойдет до меня. Но на фотках этого нет Там колесики по направляющей двигаются? А как от моторчика на них передается движение? Где то шкив, а где не понятно.

Сообщение от x-diz

Подпишусь. Интересно. Если вот ещё раскроете подробности. Что то я уже час сижу в фотки втыкаю. И только одно кружится в голове. "Тема титькаф то полностью не раскрыта ". Откройте тайну. Моторчик, шкив, направляющие это от чего? Направляющие, я думаю, вы сами делали. Может я глупый и никак не дойдет до меня. Но на фотках этого нет Там колесики по направляющей двигаются? А как от моторчика на них передается движение? Где то шкив, а где не понятно.

Там просто раньше было, более подробно, в тот момент когда начал делать, годв два назад.))
Направляшки шариковые THK, от моторчика ремень зубчатый.

Времени совсем нет, так что все движется очень медленно, но движется.

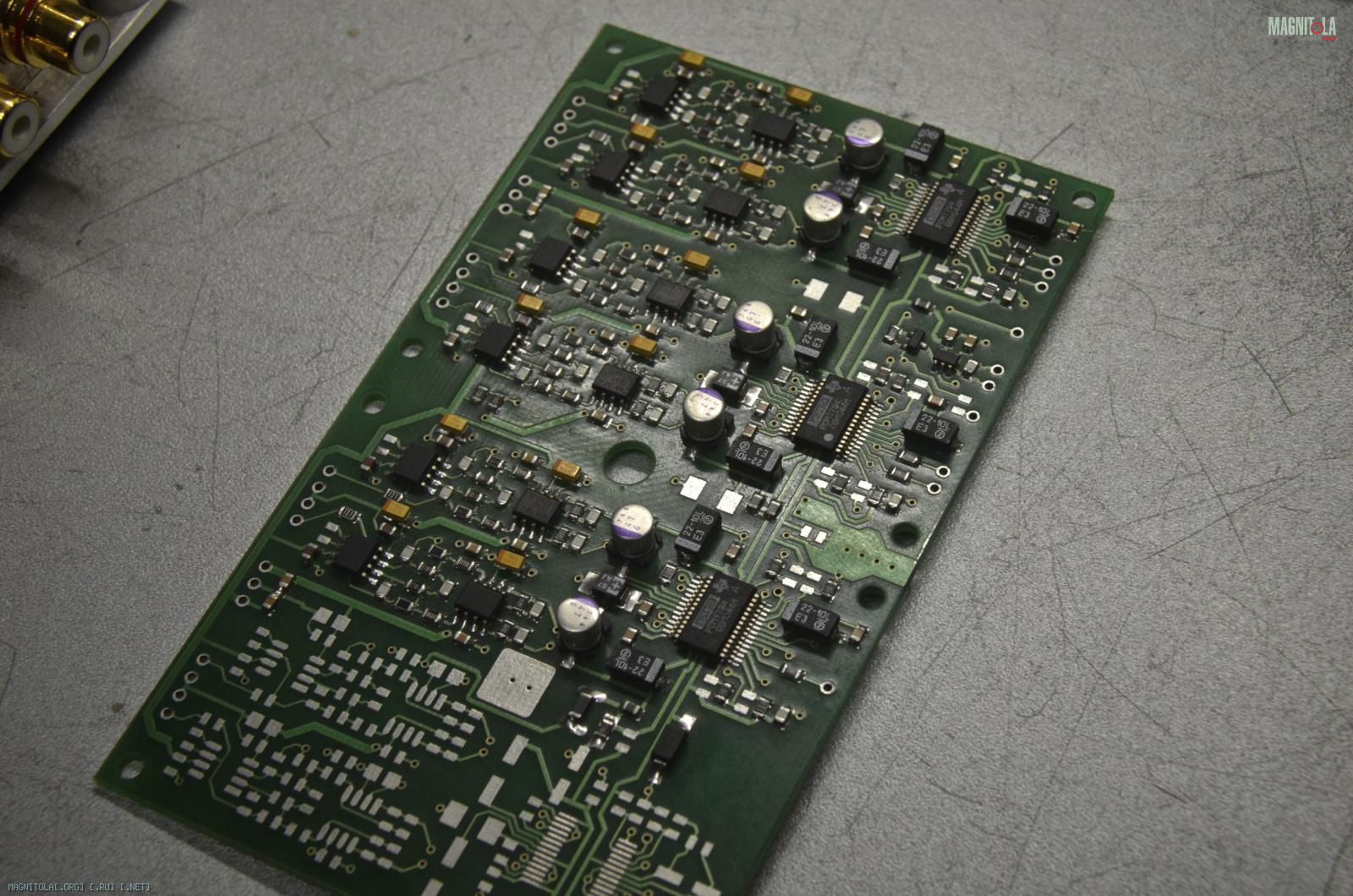

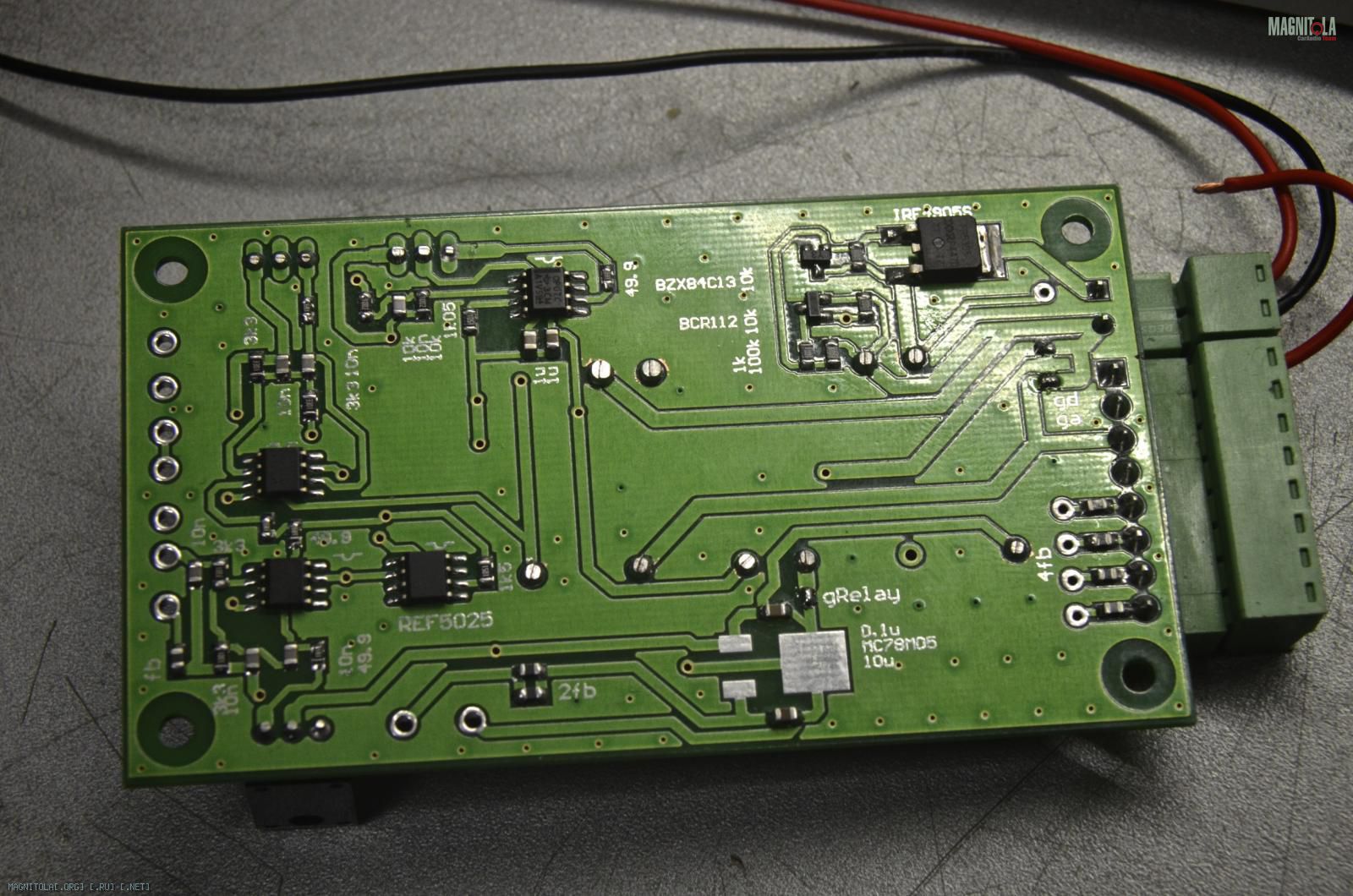

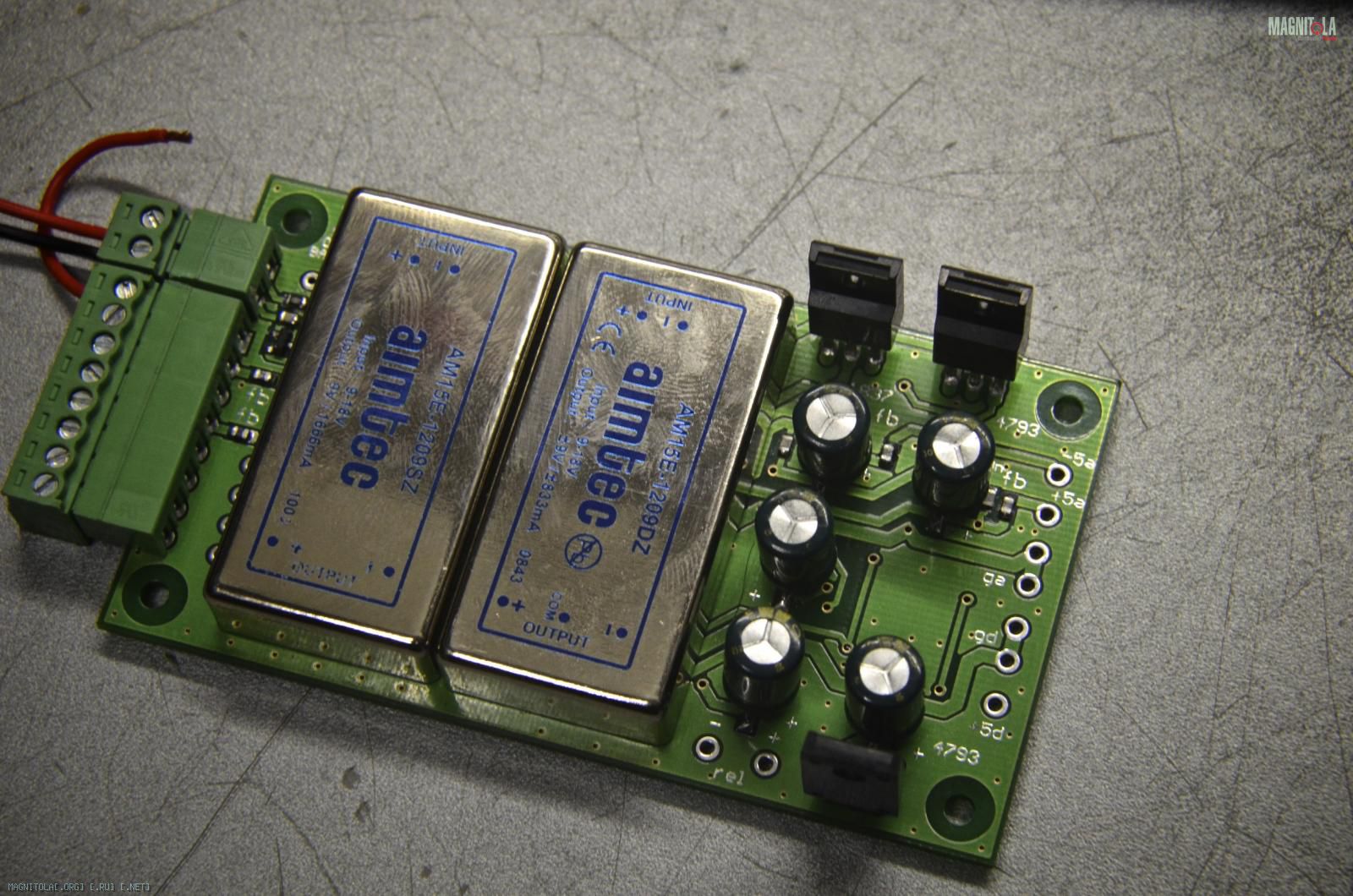

Наконец готов блок питания процессора, +5/-5в питания цапов, +5в питание цифры, +5в питание регулятора громкости, +12в управляемые на питание NanoDigi.
Стабилизаторы сделаны на прецизионных источниках опорного напряжения REF5025, никаких нафиг LMок.

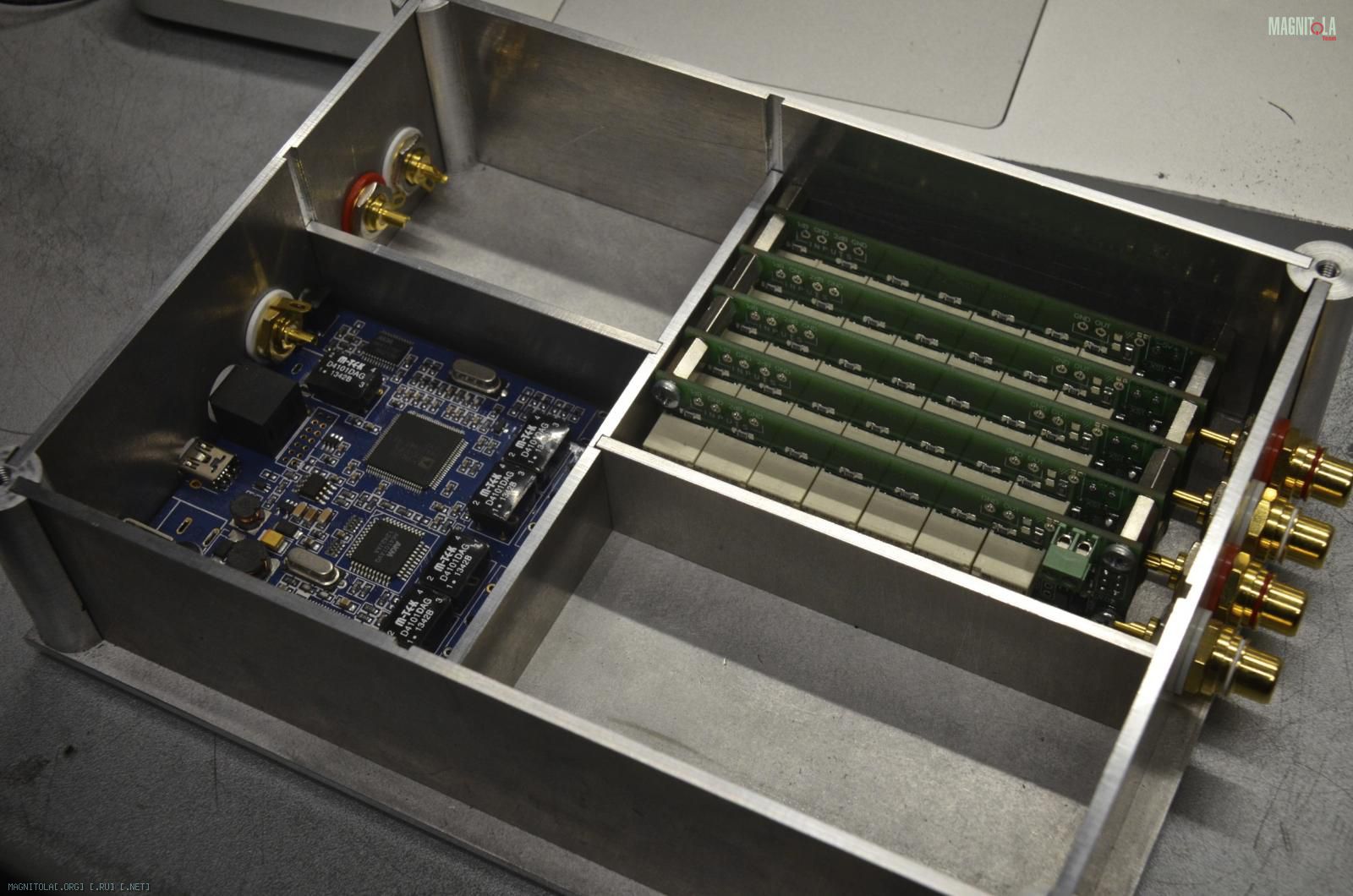

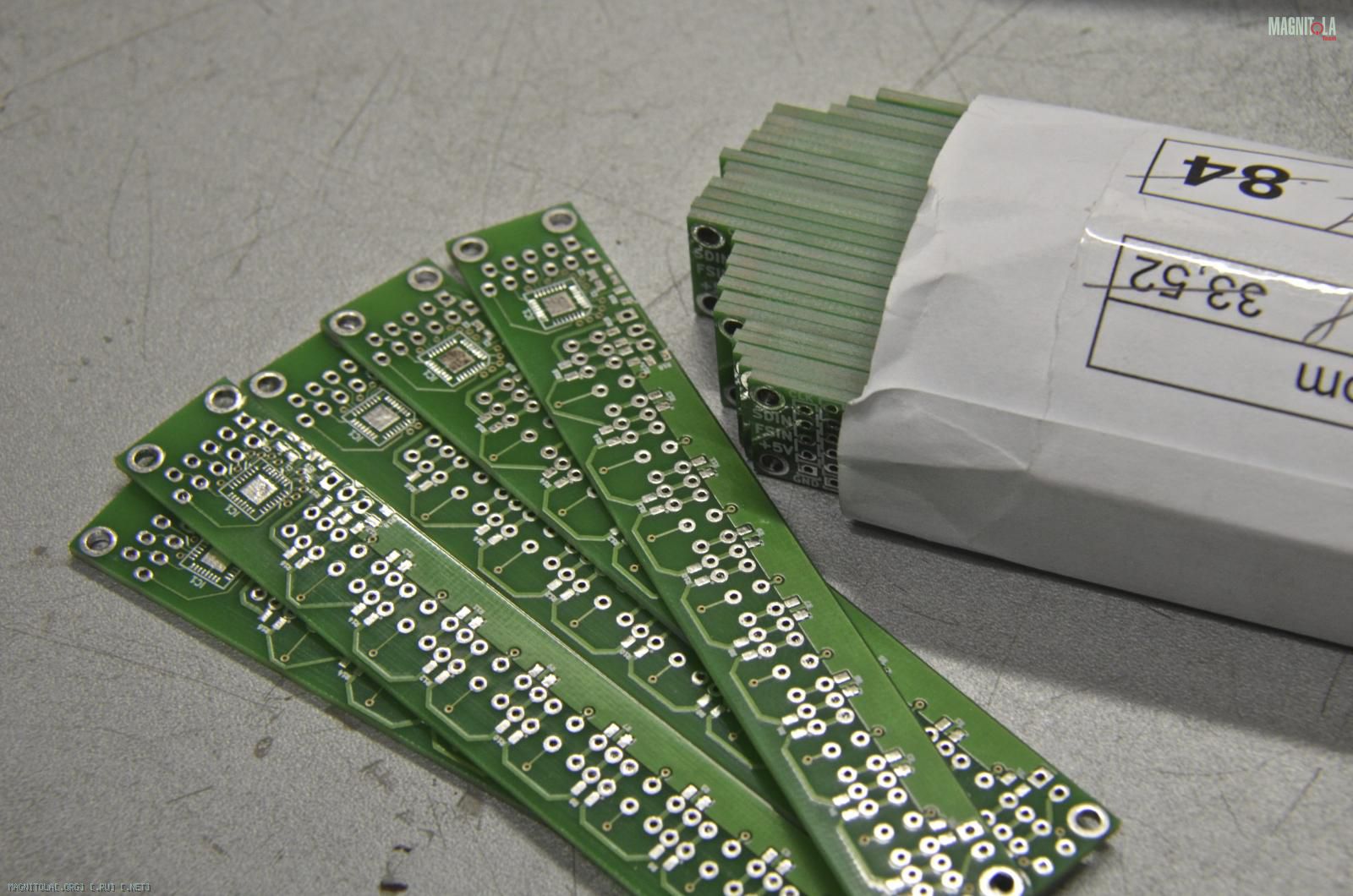

Платки для РГ ОДра тут затесались

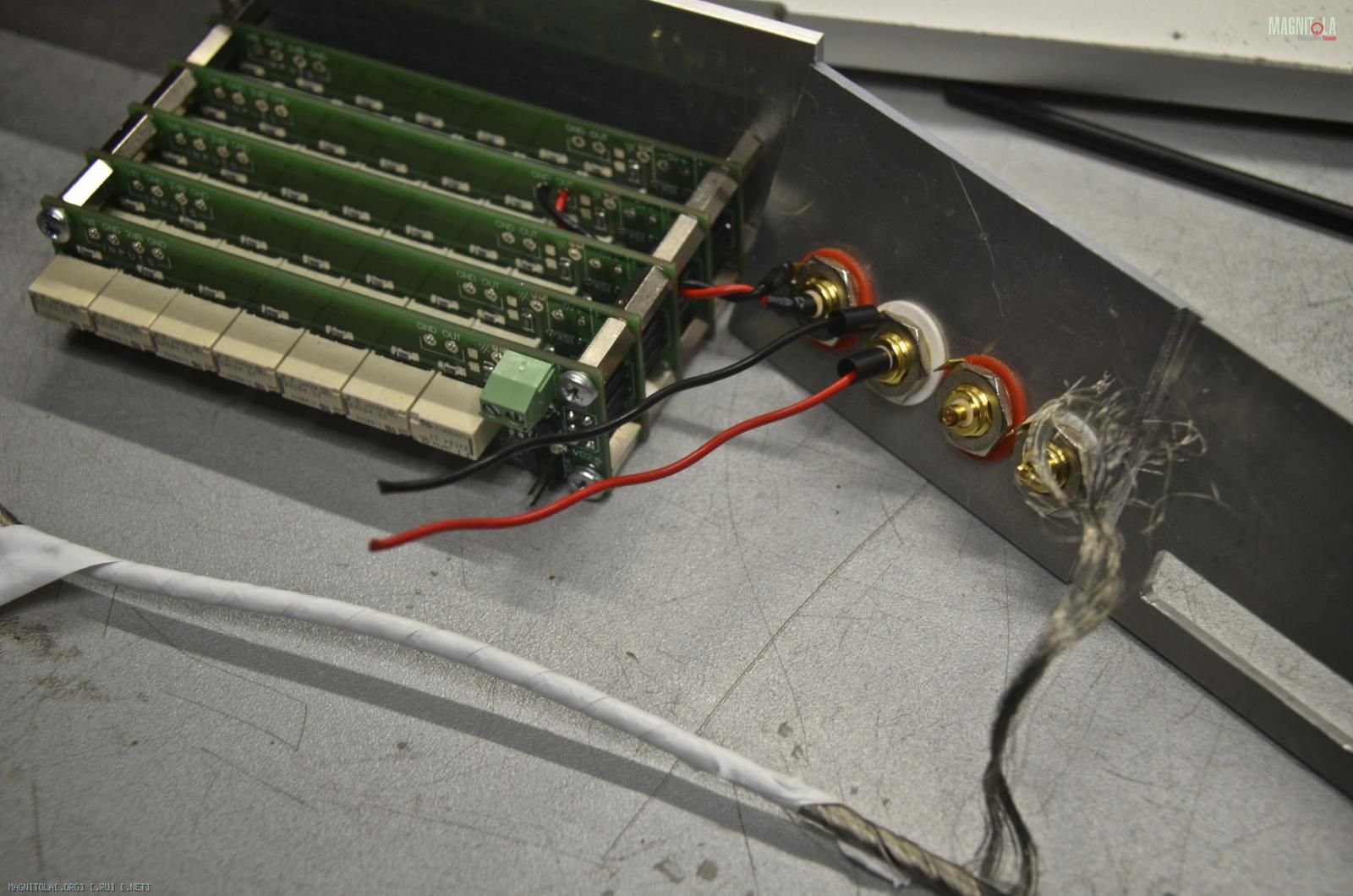

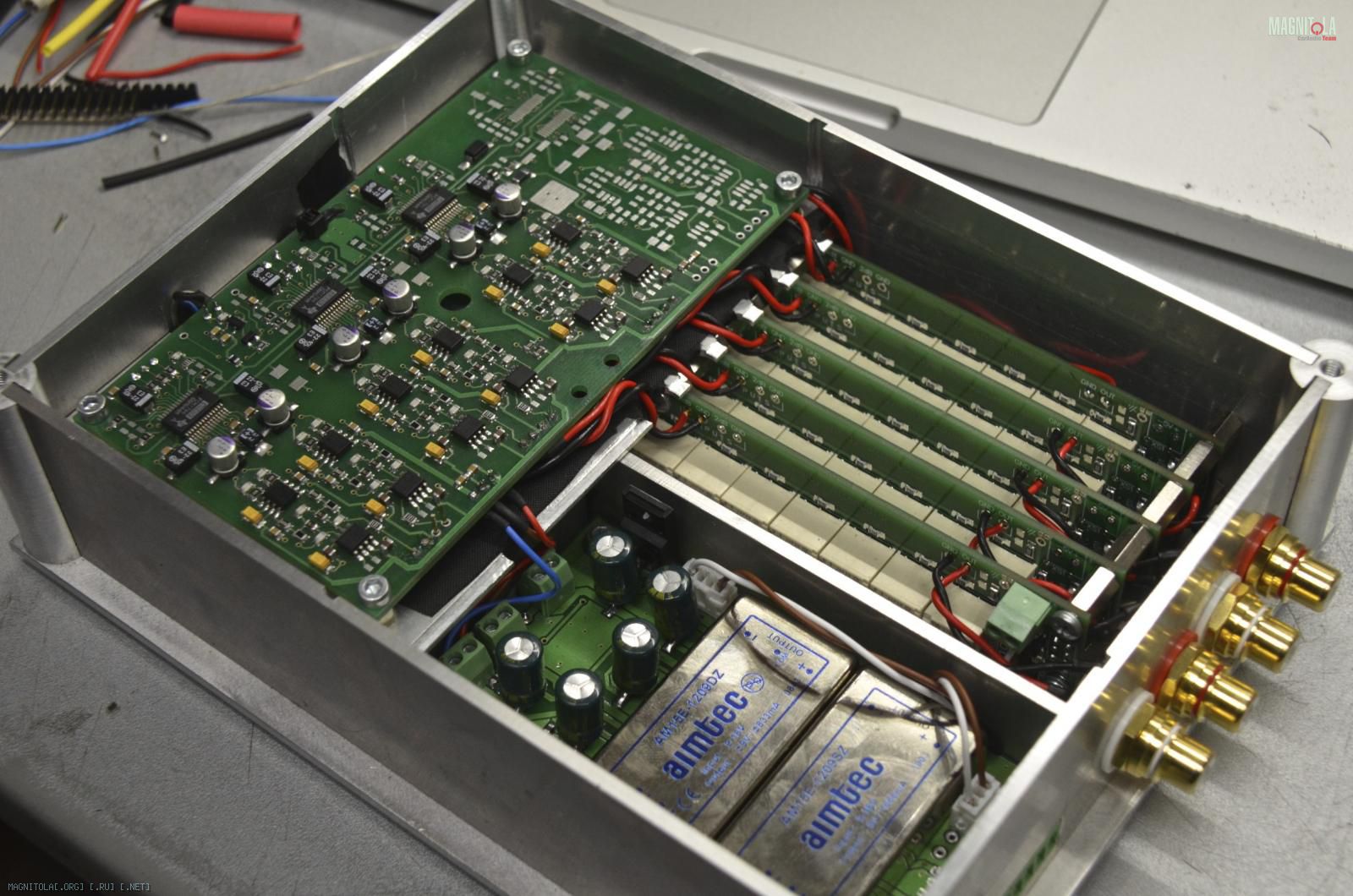

Так же уже установил платы регулятора громкости. Плат поставил 5штук, дабы уровни лево/право так же регулировать в аналоге.

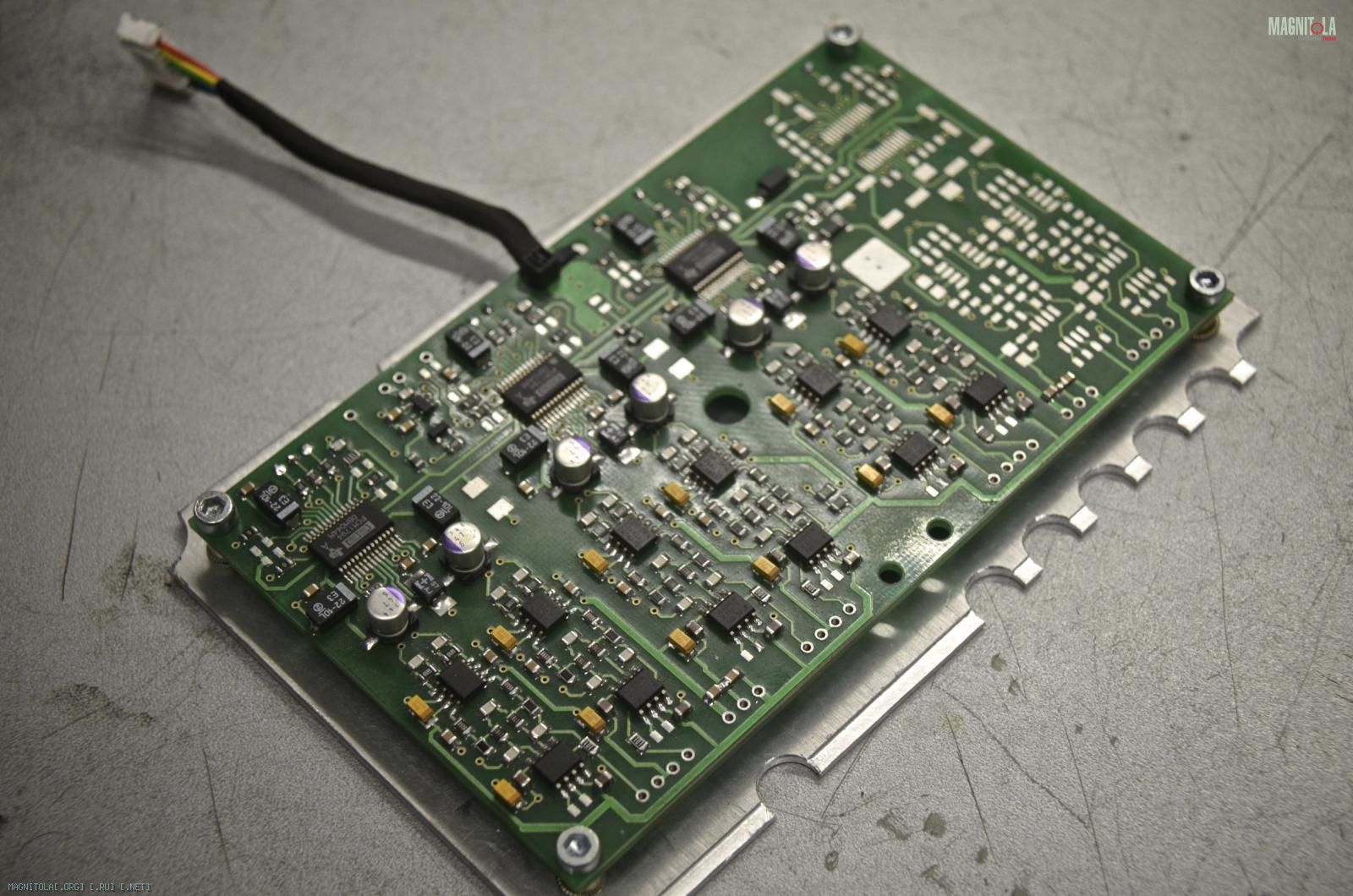

Всем известный цап на PCM1794 от A!exT авторства Андрея Лыкова

Будем слушать, очень надеюсь что он оправдает мои надежды, если нет то уже начал работу над цапом на AK4399.

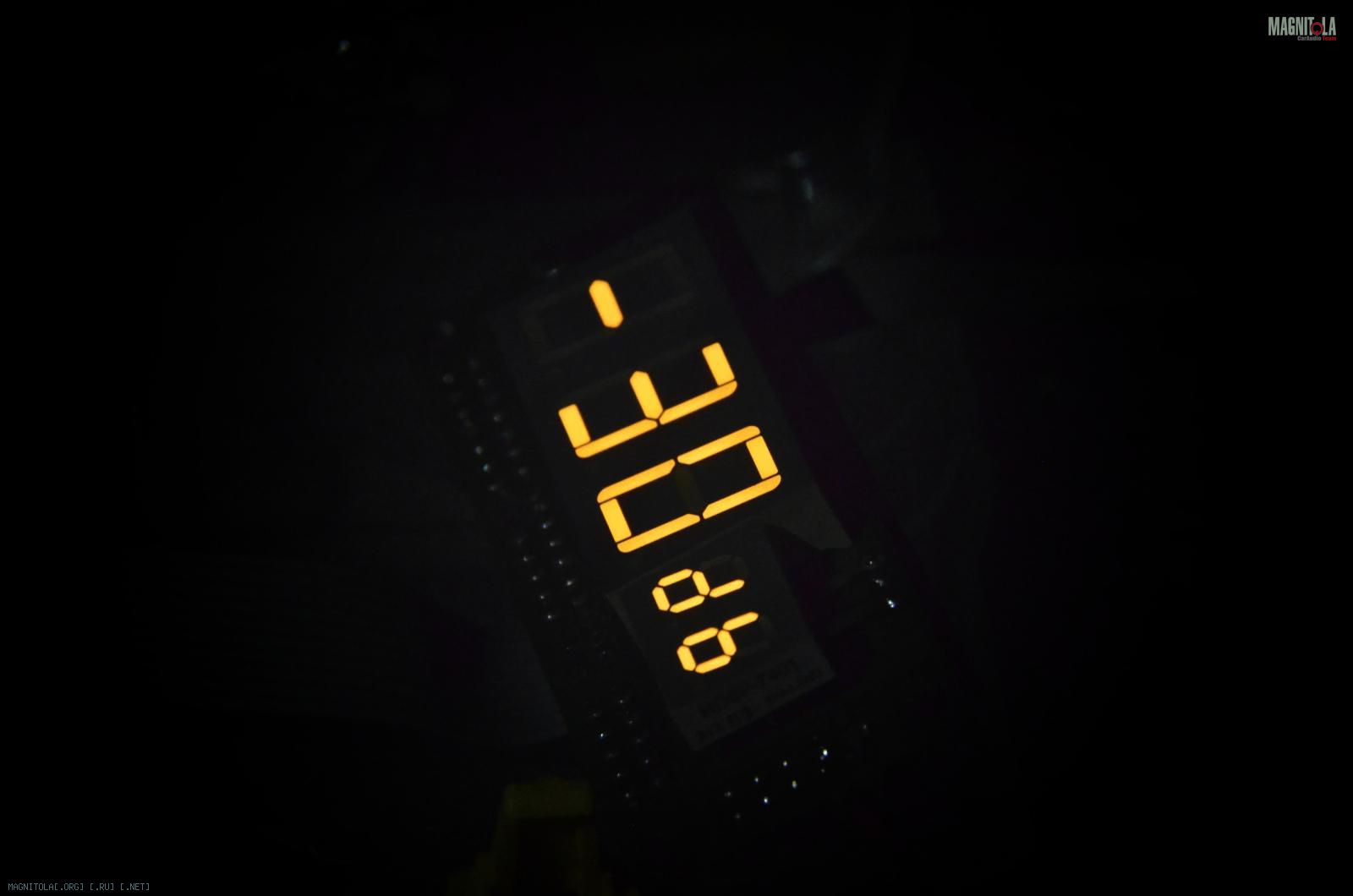

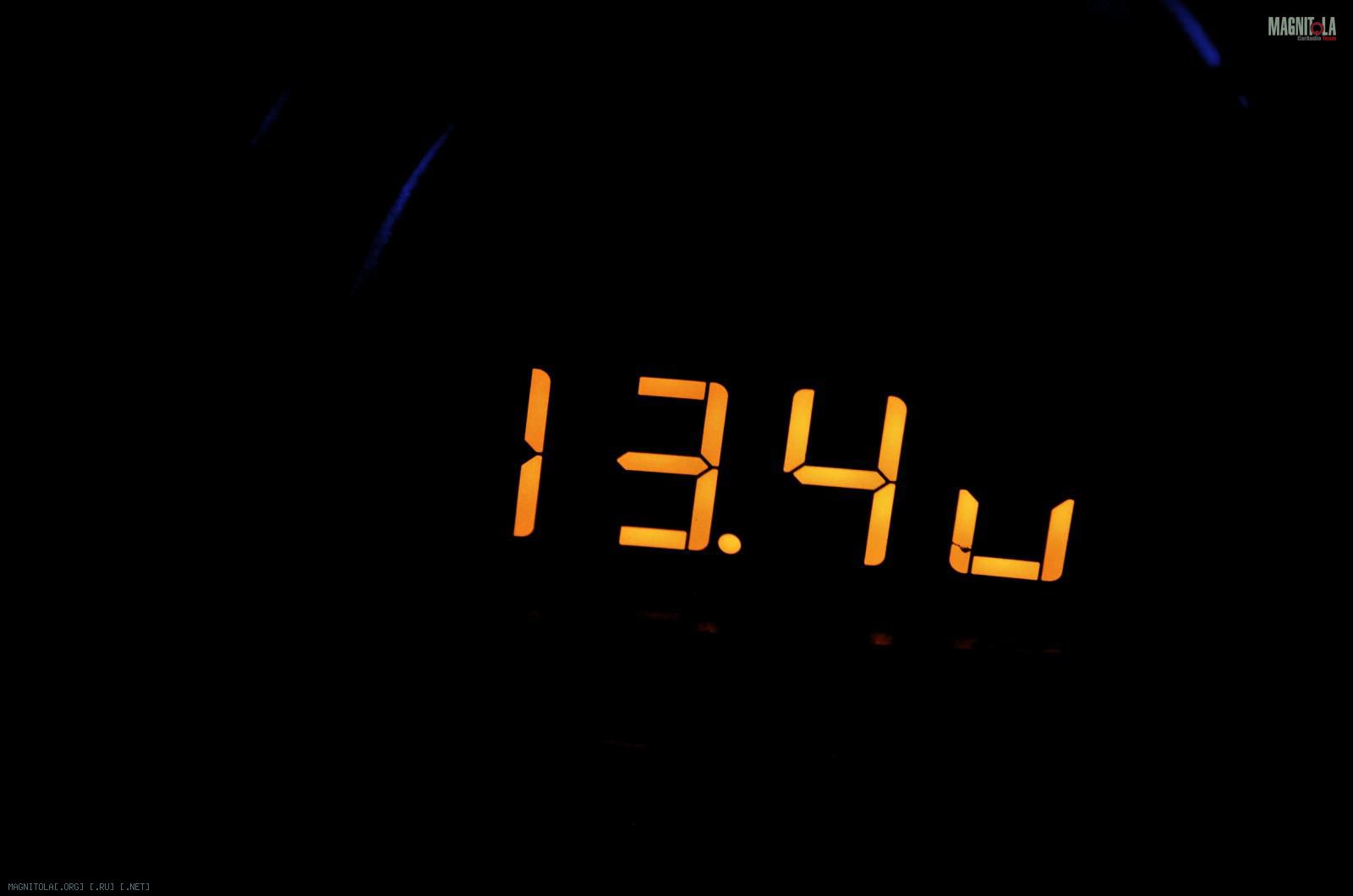

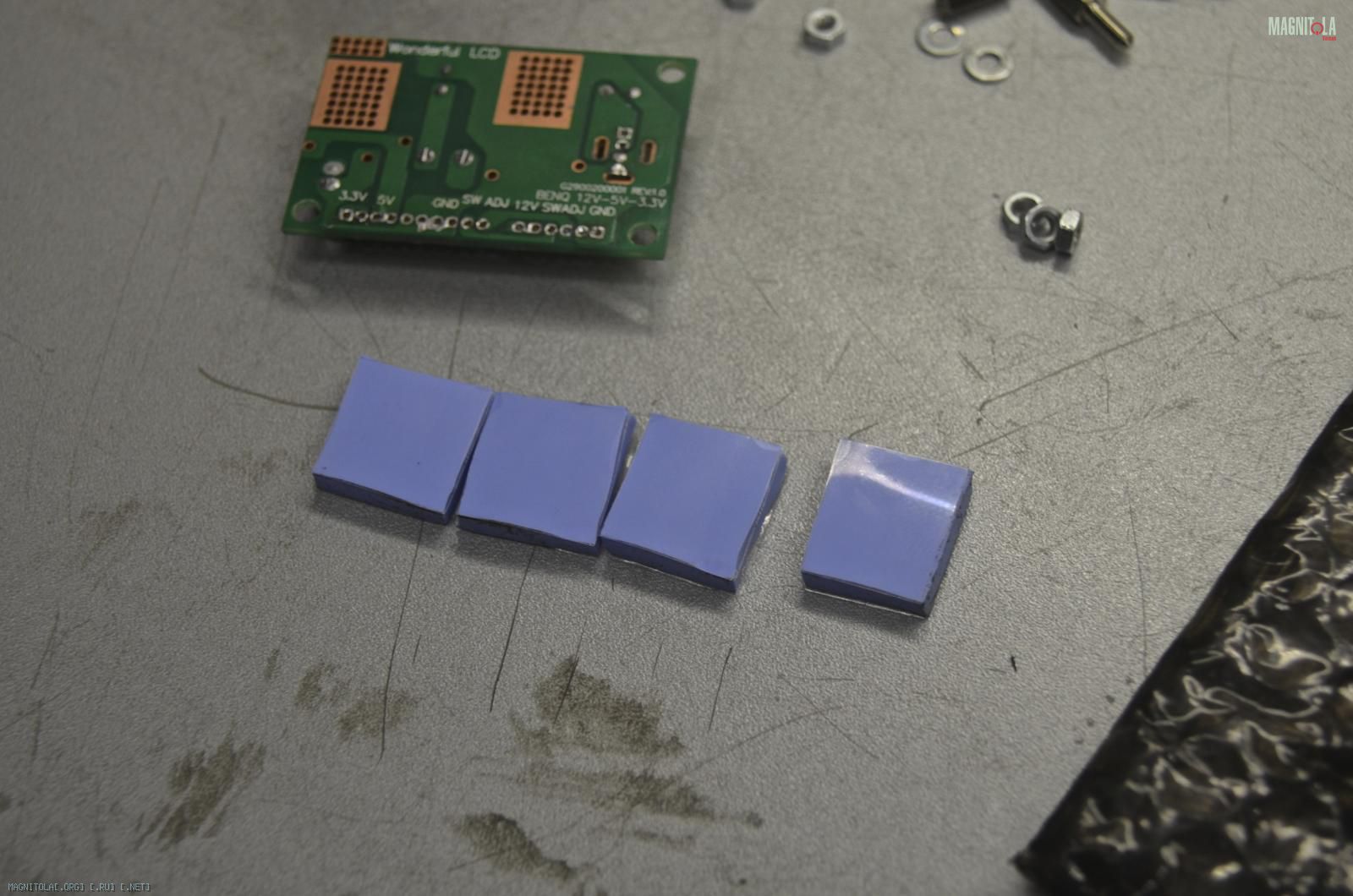

Наконец нарыл желтые индикаторы для контроллера

0.5" для циферок то найти не проблема, а вот мелки для db оказалось проблемой.Ну и заодно в БК-08 махнул индикатор на желтенький.

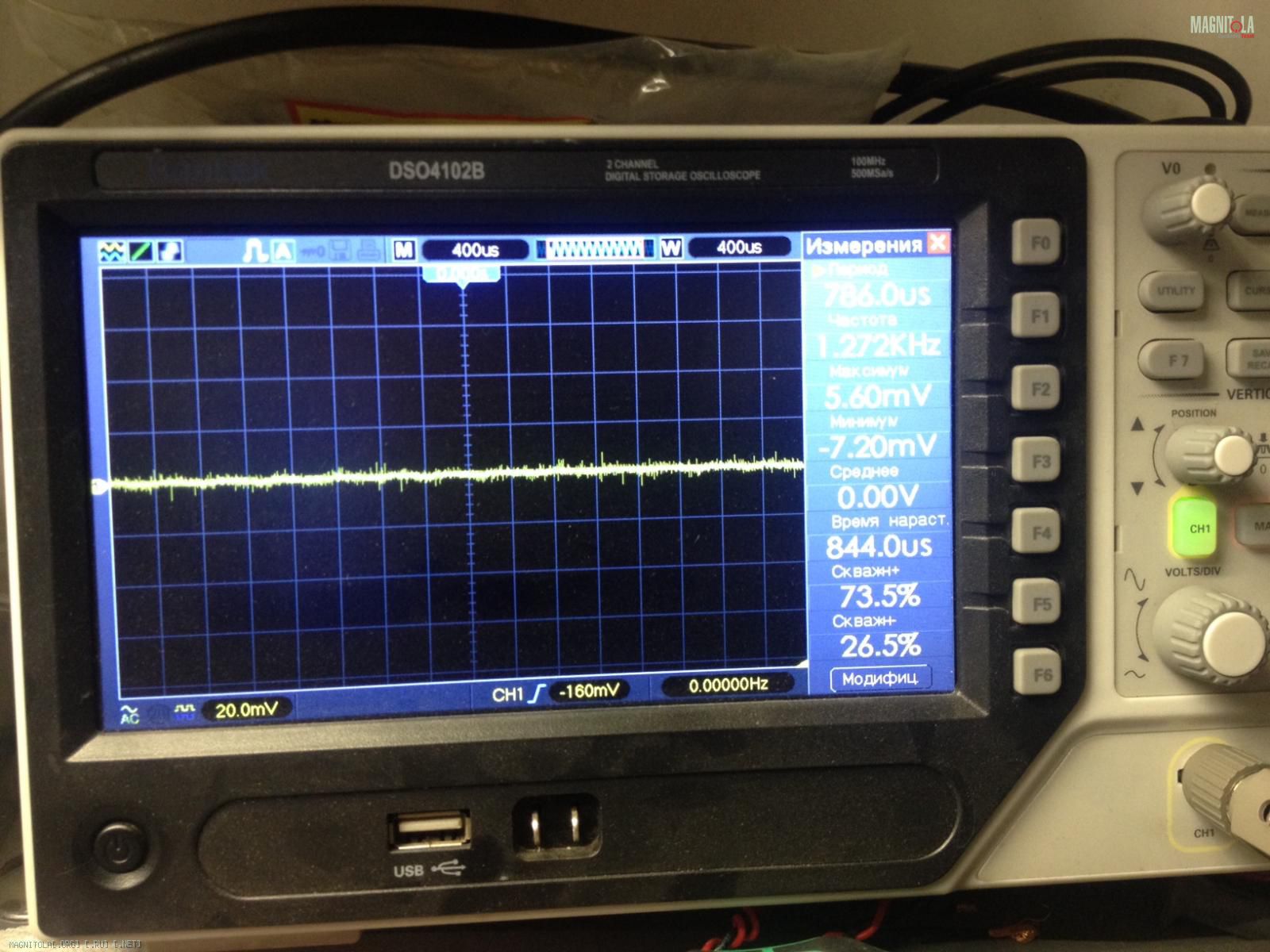

Потыкал осциллографом
На выходе dc/dc конвертера

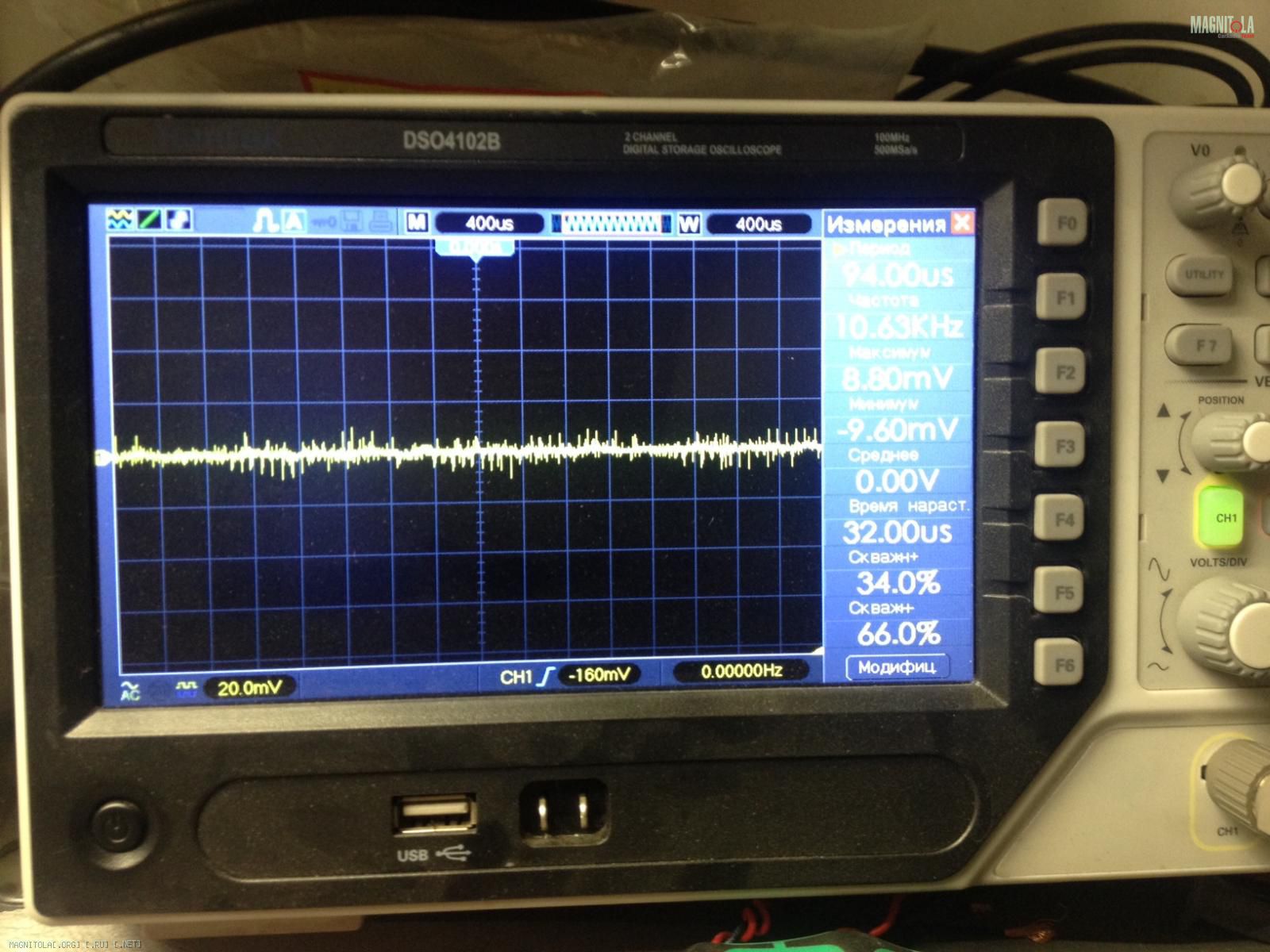

после стабилизатора


После ферритбидов


Добавил сейчас еще ферритбидов сразу после DC/DC конвертера, на выходе совсем тишина стала, прикольная штука эти биды.

Сообщение от Martyanov

Добавил сейчас еще ферритбидов сразу после DC/DC конвертера, на выходе совсем тишина стала, прикольная штука эти биды.

Просто сделал петлю на плюсовой провод через ферритовый "боченок"? Какие использовал?

---------- Сообщение добавлено 01.04.2015 в 09:21 ----------

Сообщение от Martyanov

Стабилизаторы сделаны на прецизионных источниках опорного напряжения REF5025, никаких нафиг LMок.

Ну и цены на них, минимум 187 баксов/штука.

Сообщение от WWWolf

Просто сделал петлю на плюсовой провод через ферритовый "боченок"? Какие использовал?

---------- Сообщение добавлено 01.04.2015 в 09:21 ----------


Ну и цены на них, минимум 187 баксов/штука.

Дорожку разрезал и впаял SMDшный

Это походу совсем крутые какие то, я обычными обхожусь http://ru.mouser.com/ProductDetail/T...Lf11vFGAUGk%3d

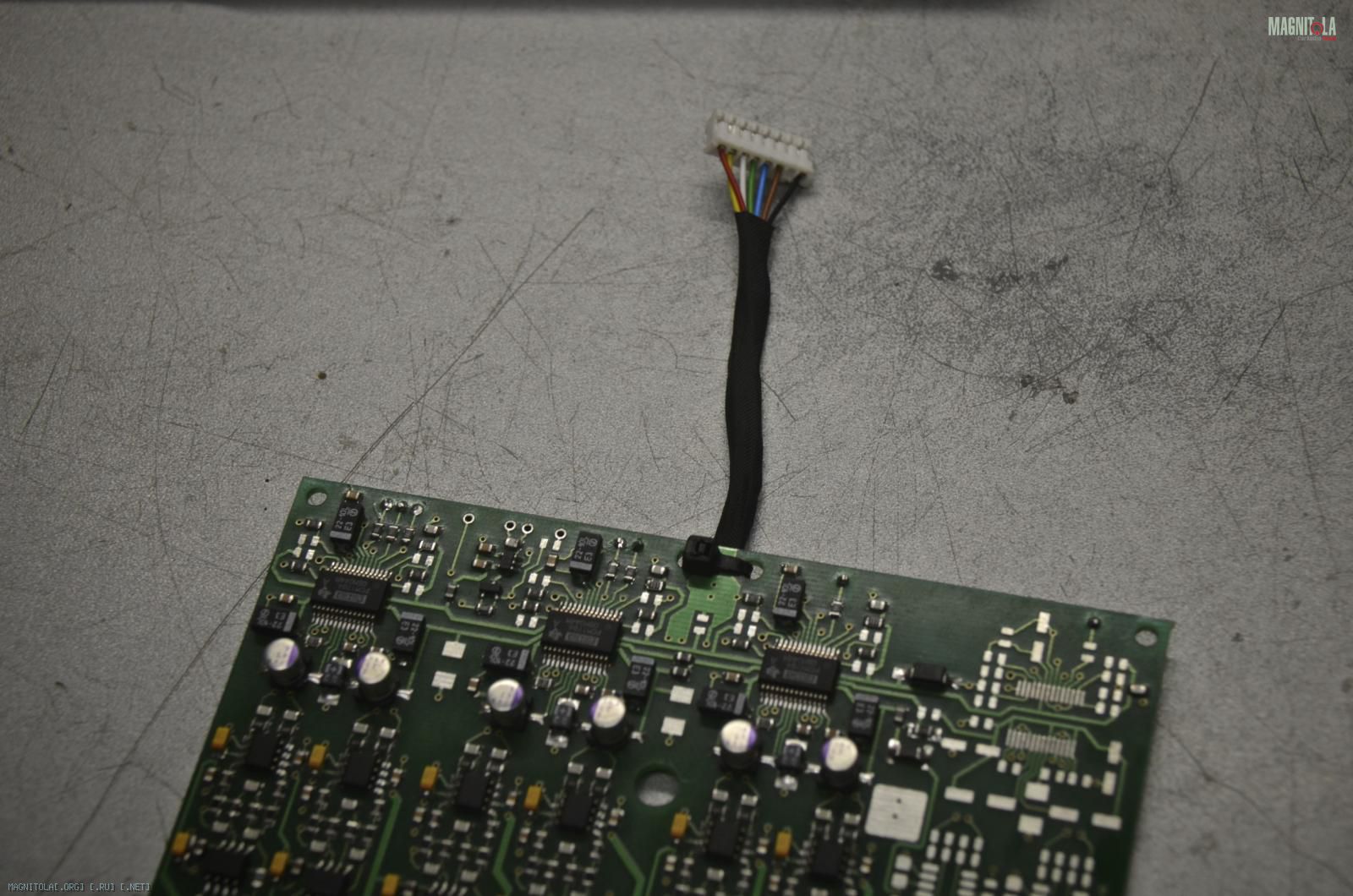

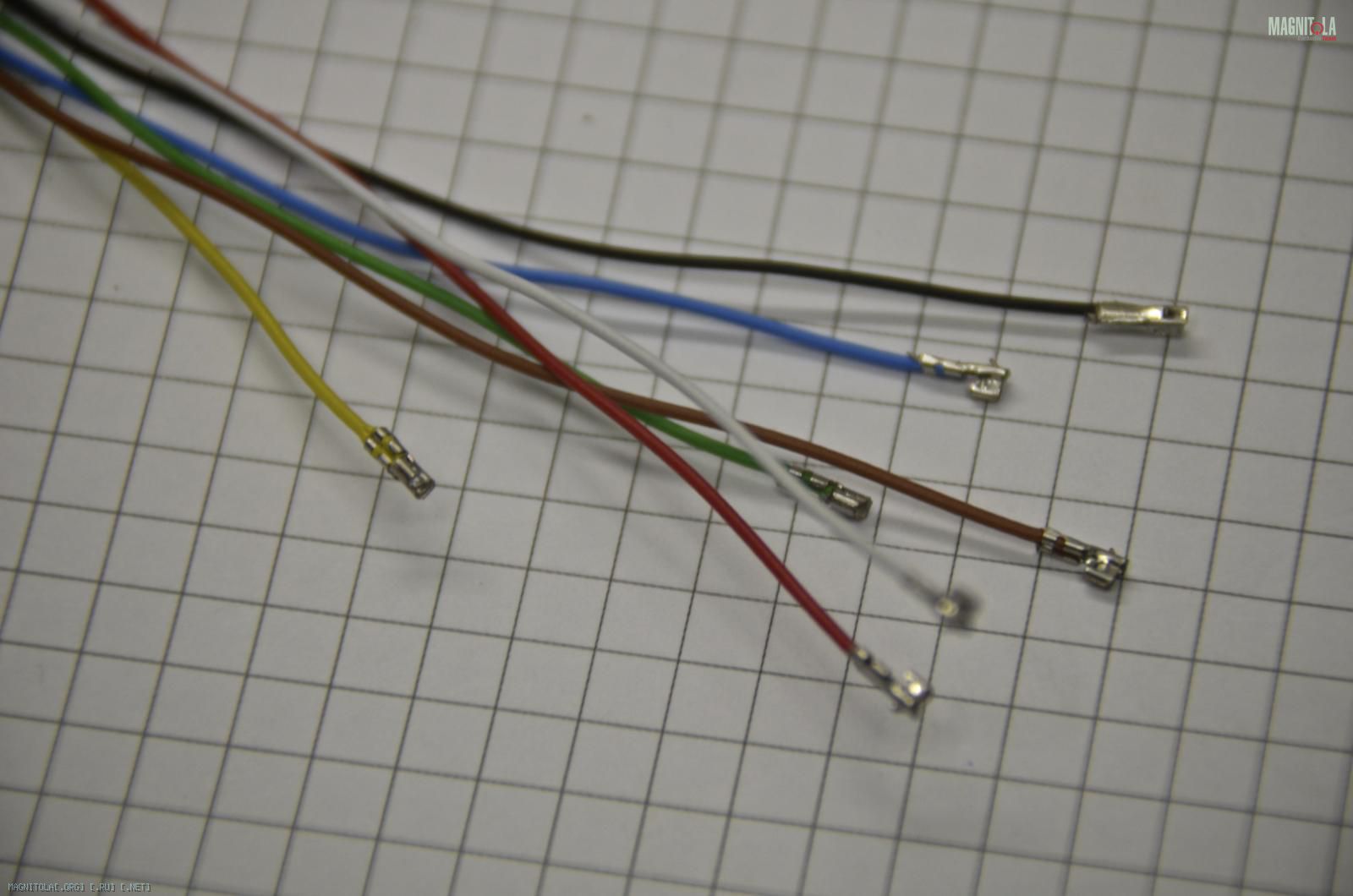

Урааа!!!! Заработало!!!!
