vw touareg Серьезный подход.

Здравствуйте. Вот решил выложить процесс постройки звука в своем авто VW Touareg 2008 года.



Первую мою машину думаю некоторые люди видели. И может даже слышали.
Вложение 194265Вложение 194267Вложение 194269

Но к моему сожелению, для нее сезон закончен. Врея идет, нужно двигаться дальше.

Что у нас теперь.

Вложение 194271

Состав системы
3-х полосный фронт. 3 усилителя, процессор, 2 сабвуфера.

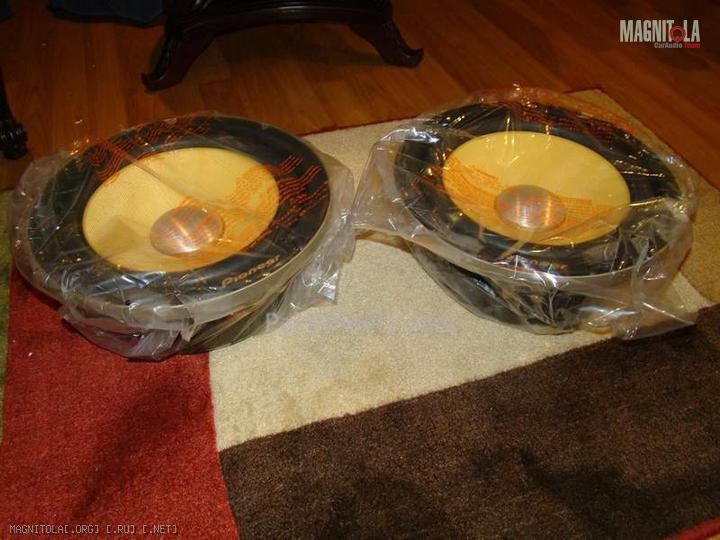

3-х полосный фронт Pioneer ODR
Мид бас TS-M01RS
Среднечастотник TS-S01RS
Высокочастотник TS-T01rs

головное стройство Pioneer ODR RS-D7XII+ процессор Pioneer ODR RS-P70XII

Усилители.

На фронтальную акустику поканально ДВА усилителя ALPINE MRV F-900 F1 Status
На сабовую секцию Steg 310.2

Имея аппаратуру такого уровня, хочется что-бы и провода не были слабым местом системы.

В качестве акустического будет использован CARDAS CROSS Linc

В качестве межблочного, еще не известно. Либо то будет CARDAS Neutral Referens. Либо самодельные провода.

Оптический провод, соединяющий ГУ и Процессор. Это эксклюзивный японский провод AUDIOTECHNIKA



Далее описание процесса установки. И общие идеи.

Требования к инсталяции, максимальное сохранение полезного пространства.

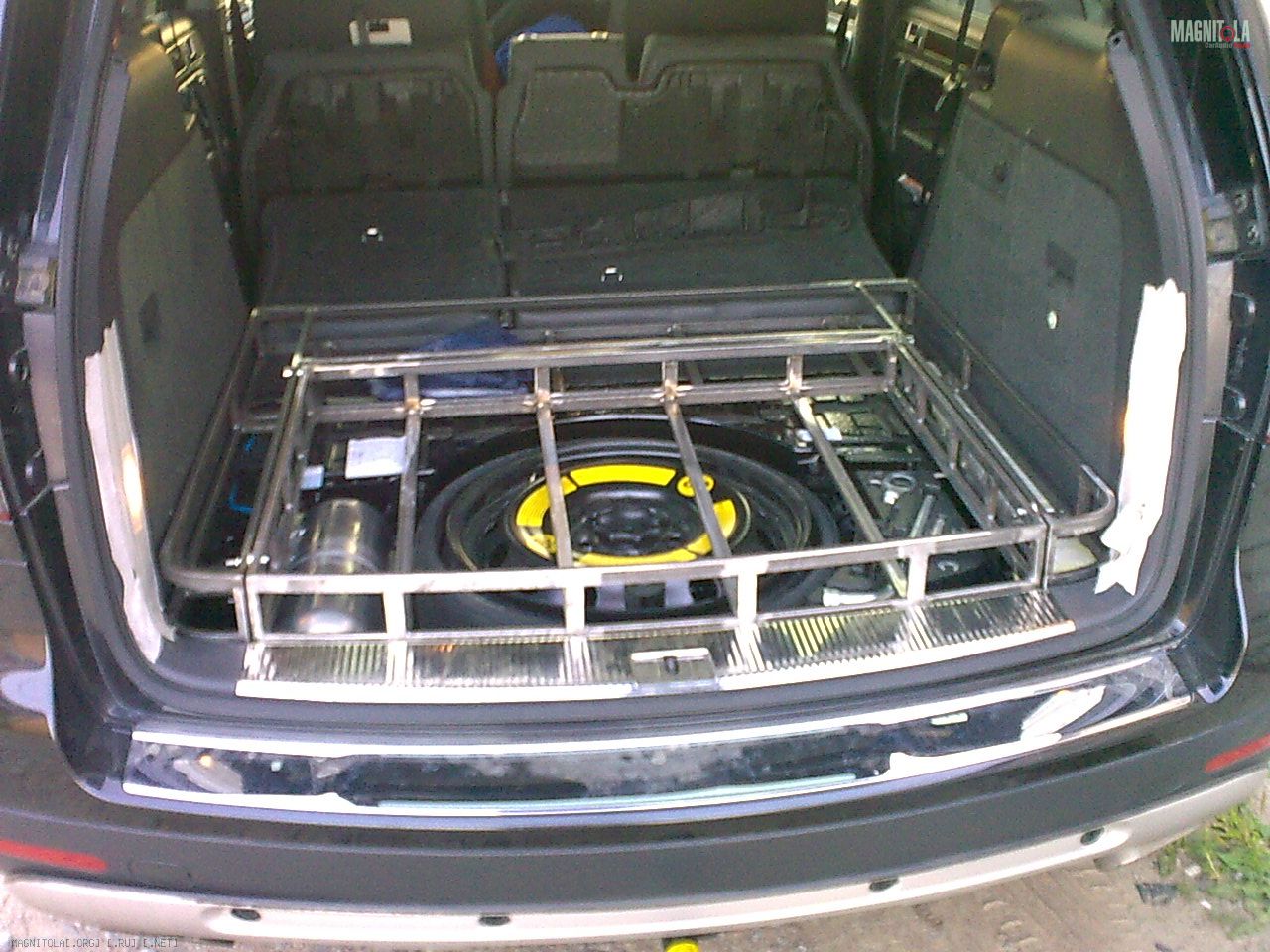

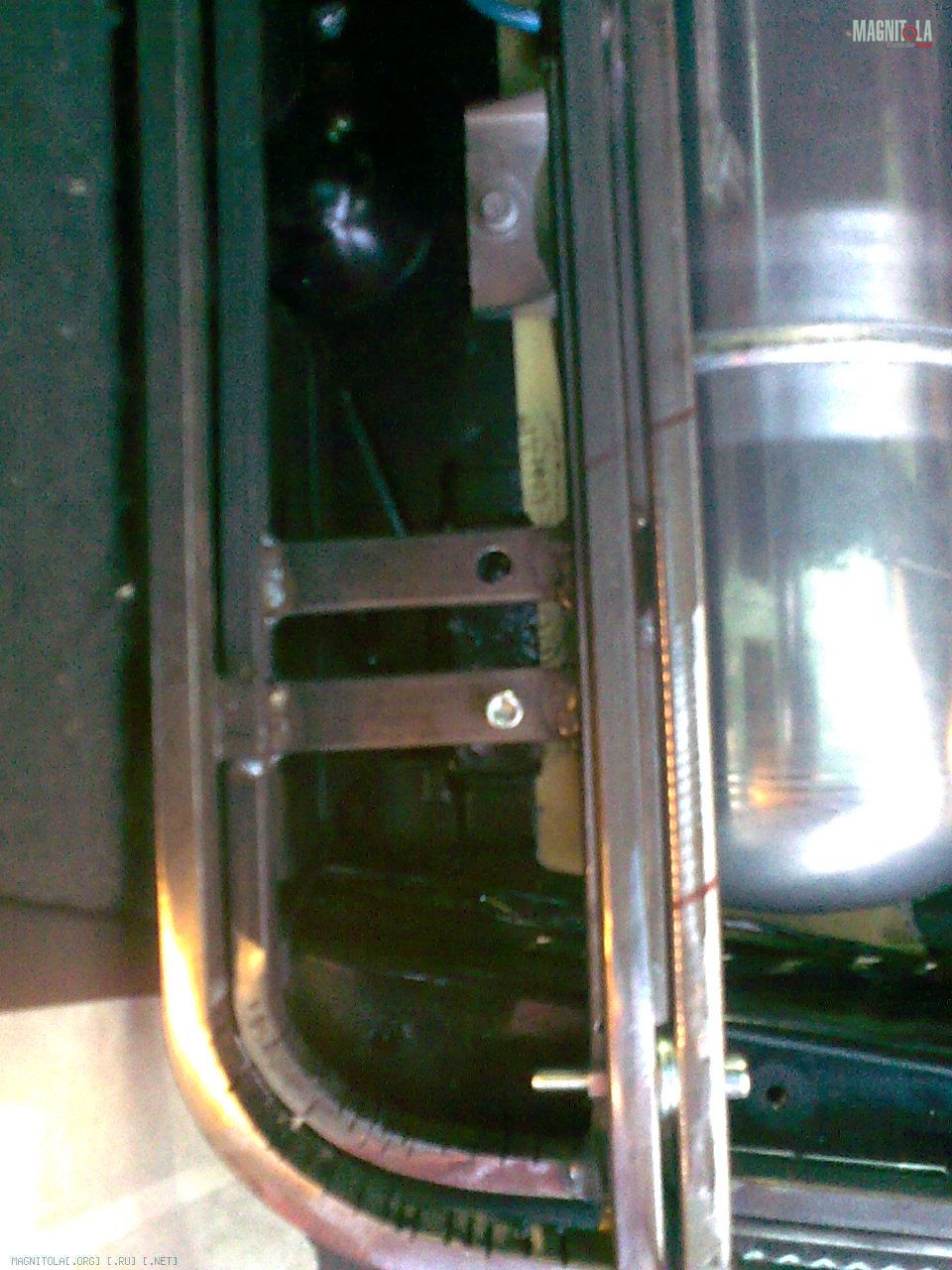

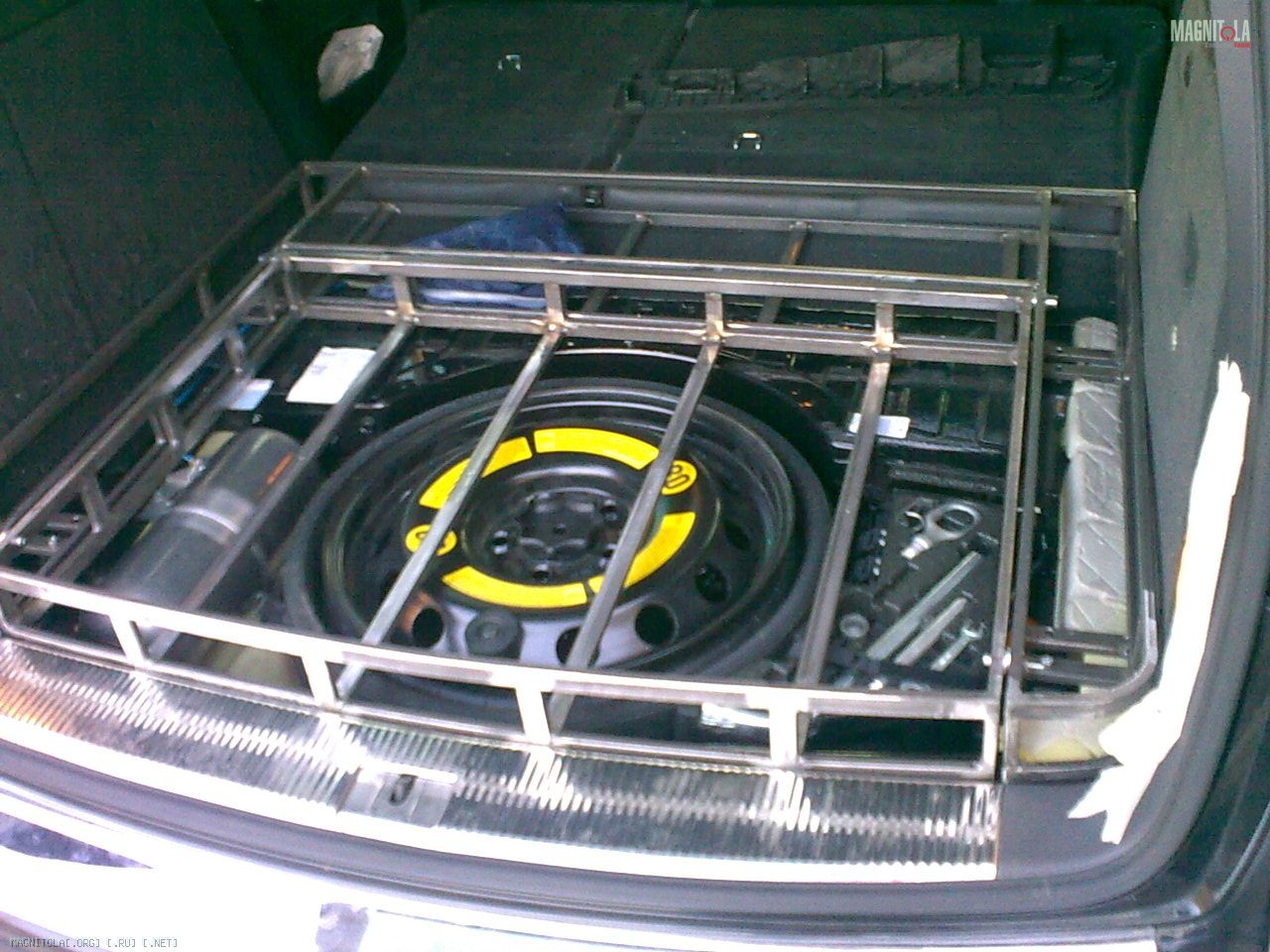

И так. Основа для усилителей и всех компонентов. Железная сварная рама.

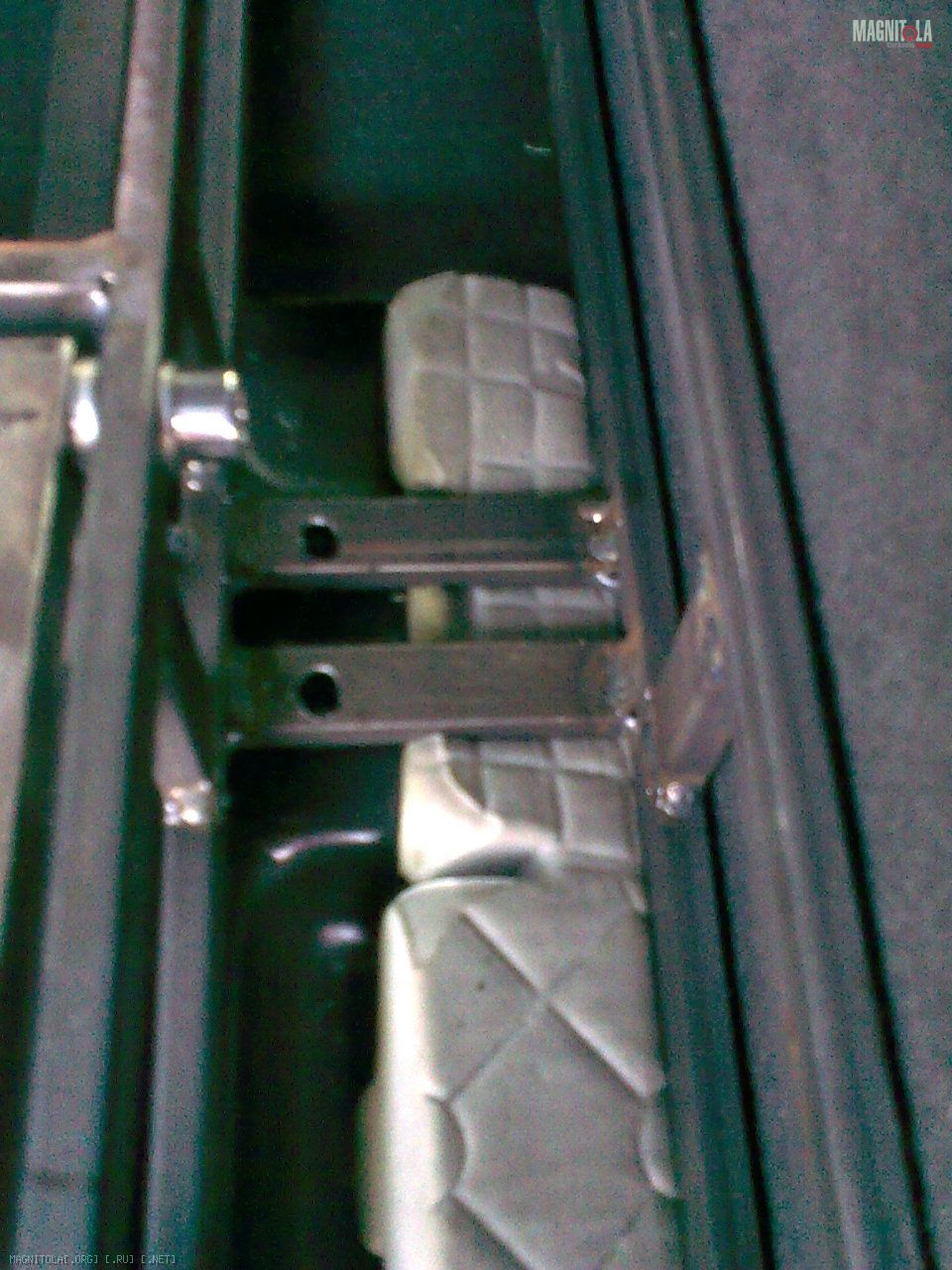

Все крепления в штатные места, без дополнительного сверления кузова. Но чувствую что все равно придется забивать дополнительные гайки.

В передней части раму дополнительно свяже с точками крепления задних сидушек.

В последствии рама будет отпескоструена и окрашена порошком.

Вложение 194273Вложение 194275Вложение 194277Вложение 194279Вложение 194281

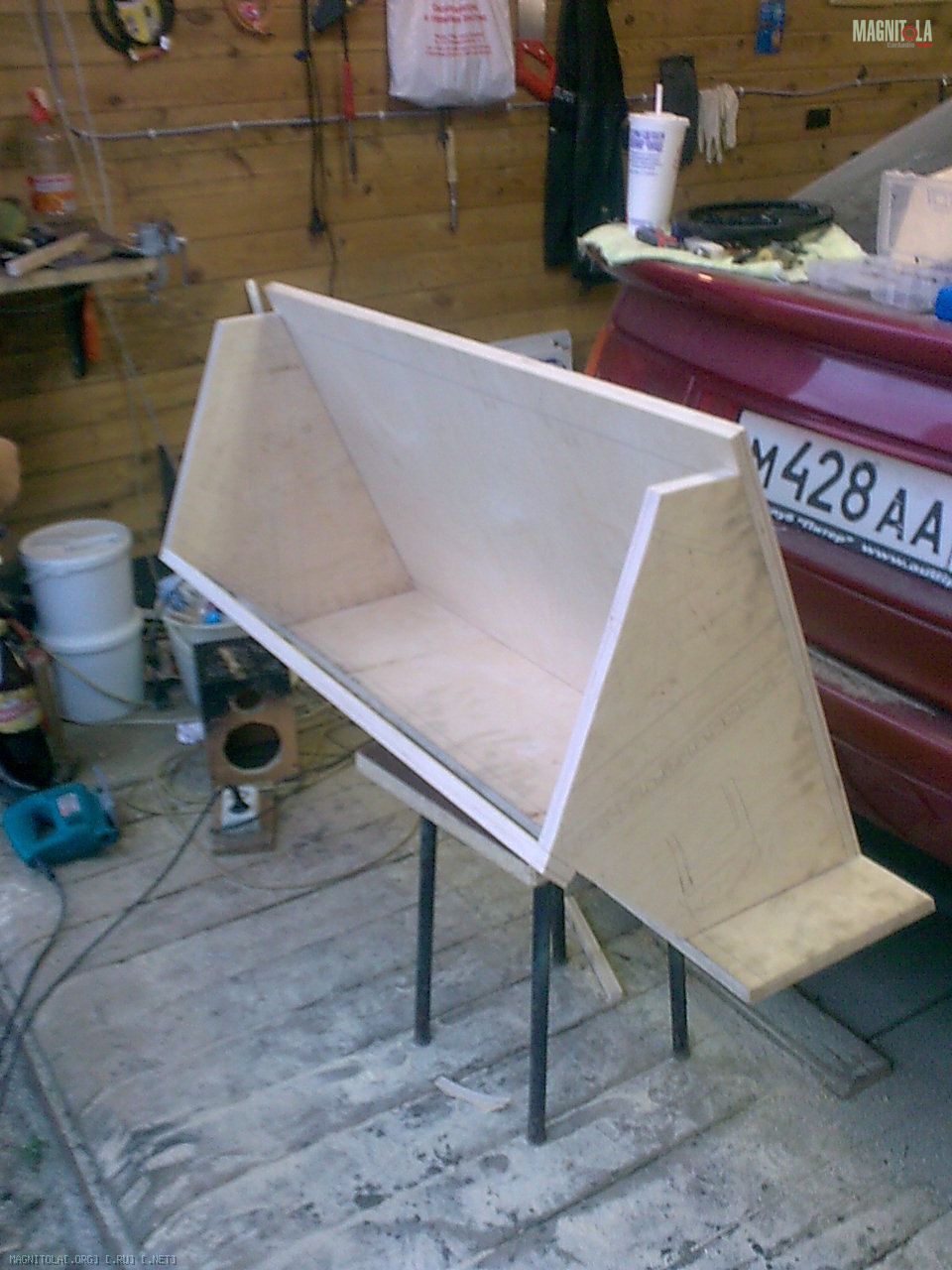

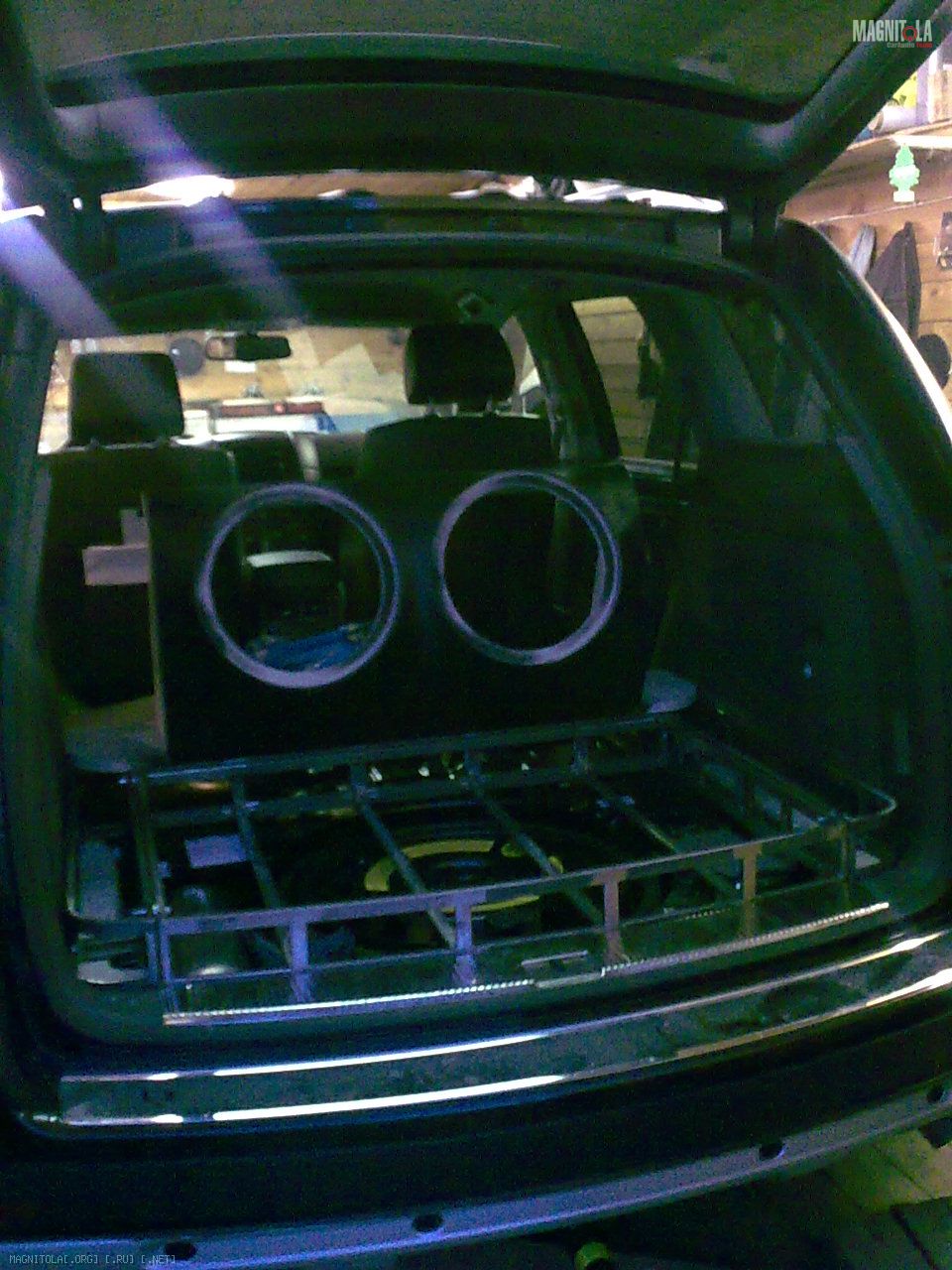

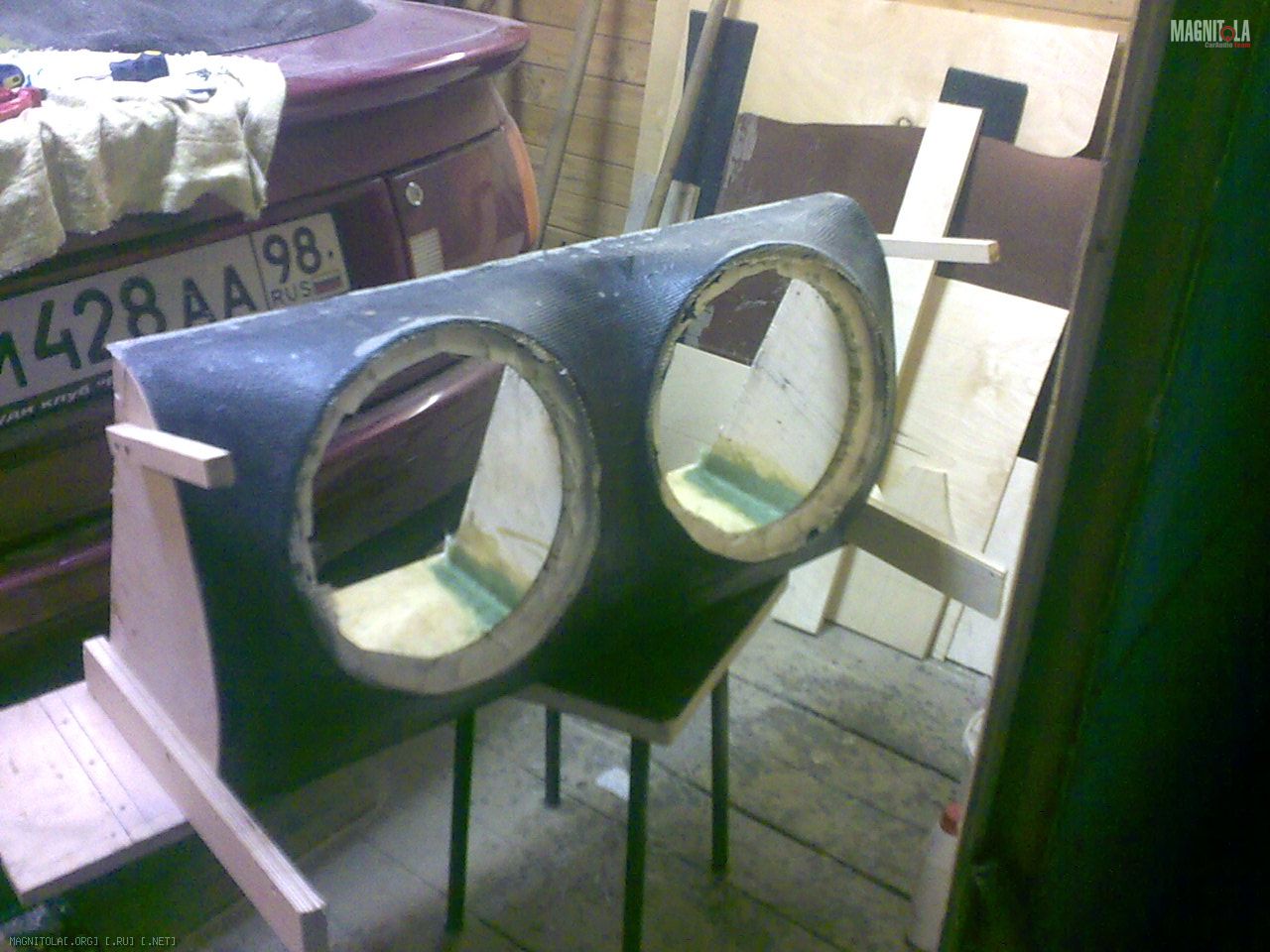

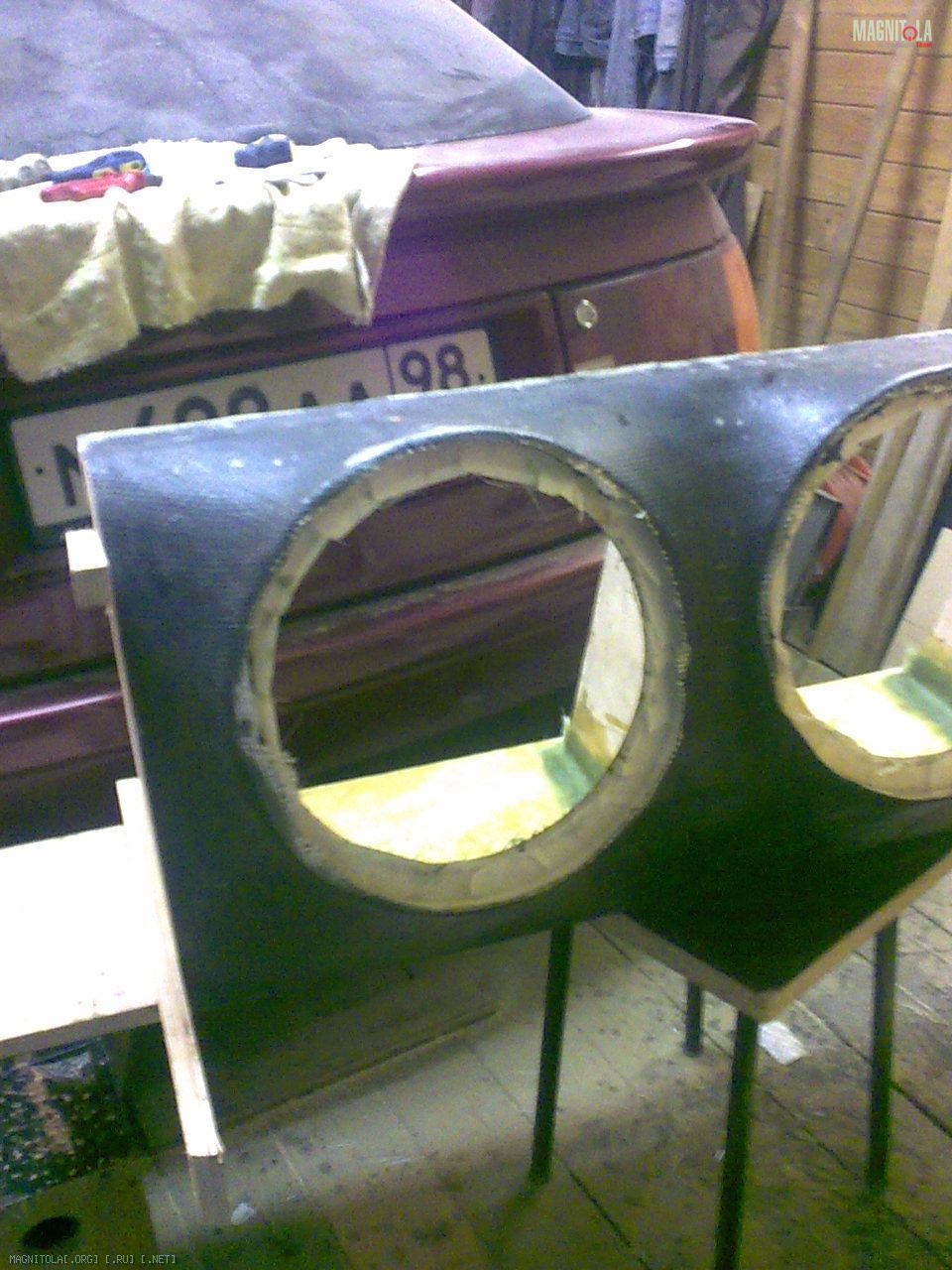

Процесс изготовления сабика.



Вложение 194303Вложение 194305Вложение 194307Вложение 194309Вложение 194311Вложение 194313Вложение 194315Вложение 194317

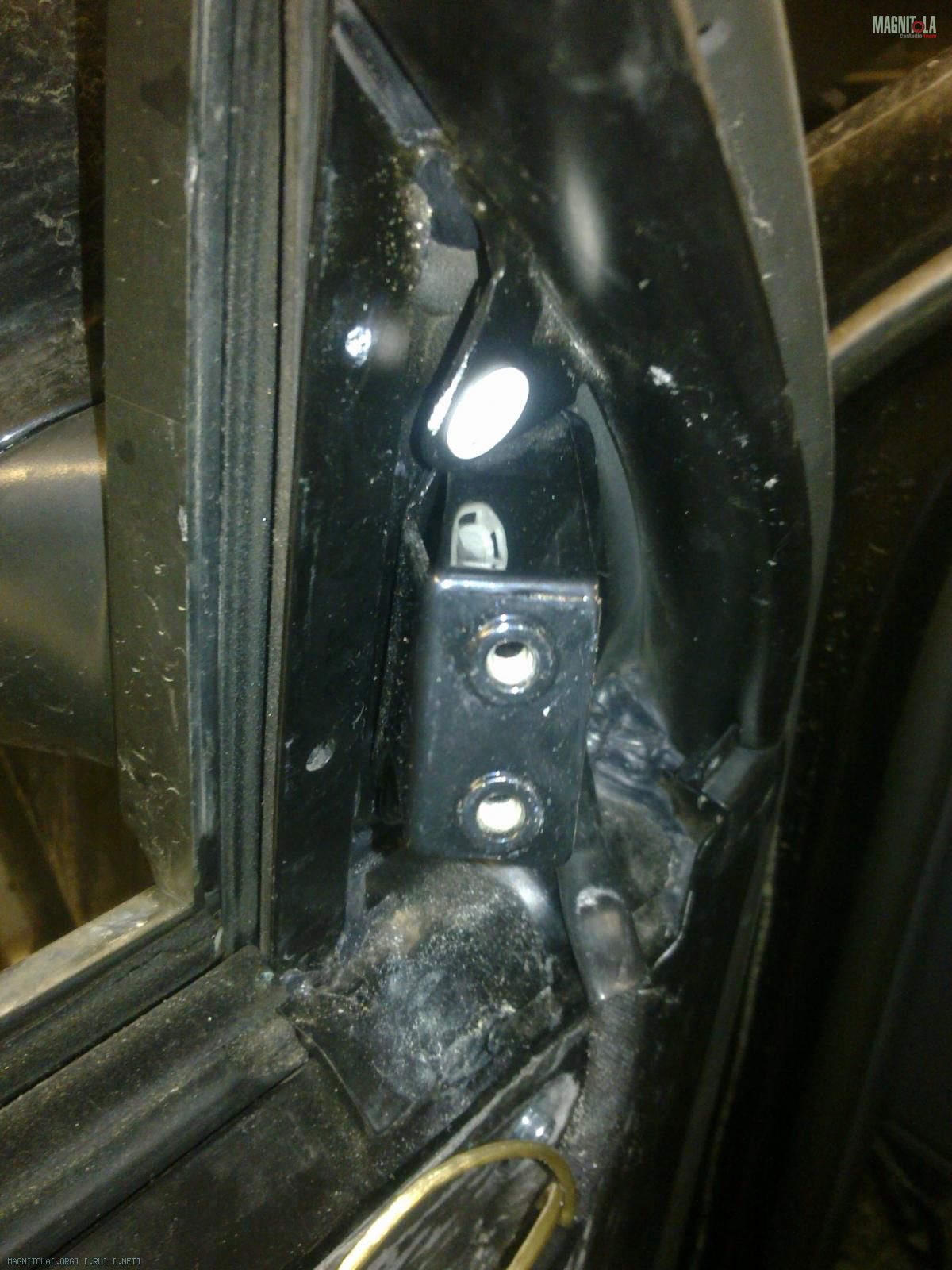

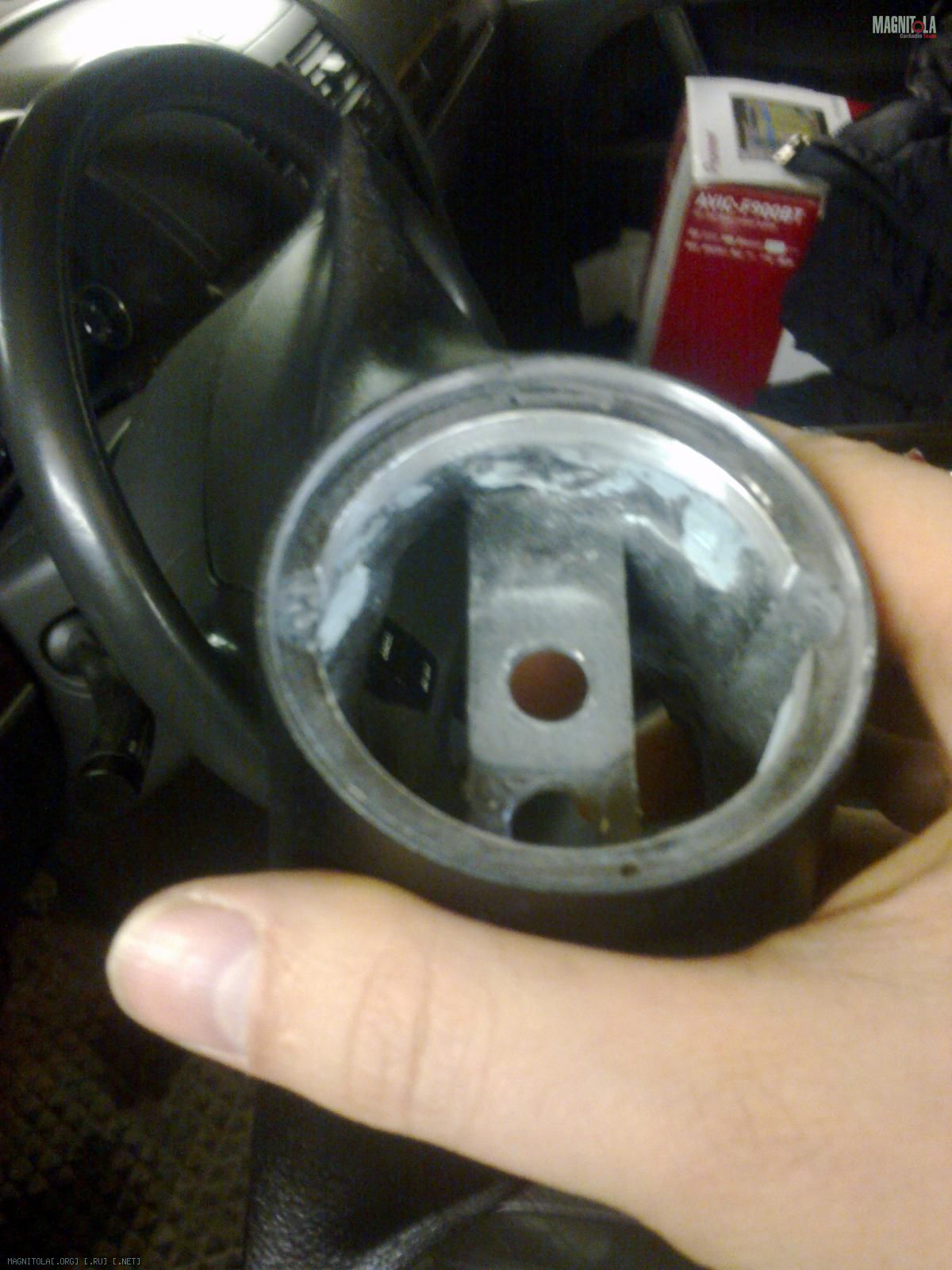

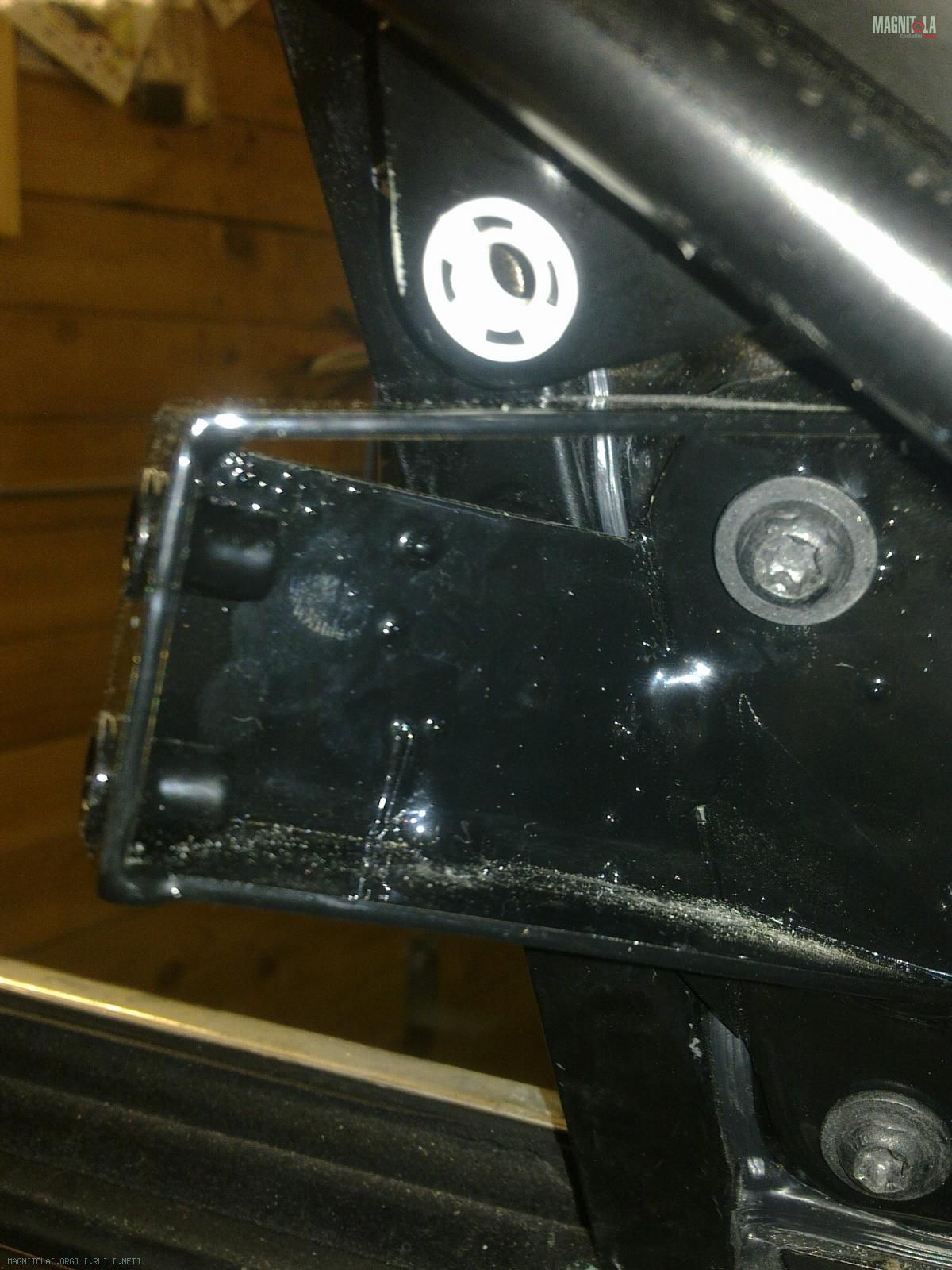

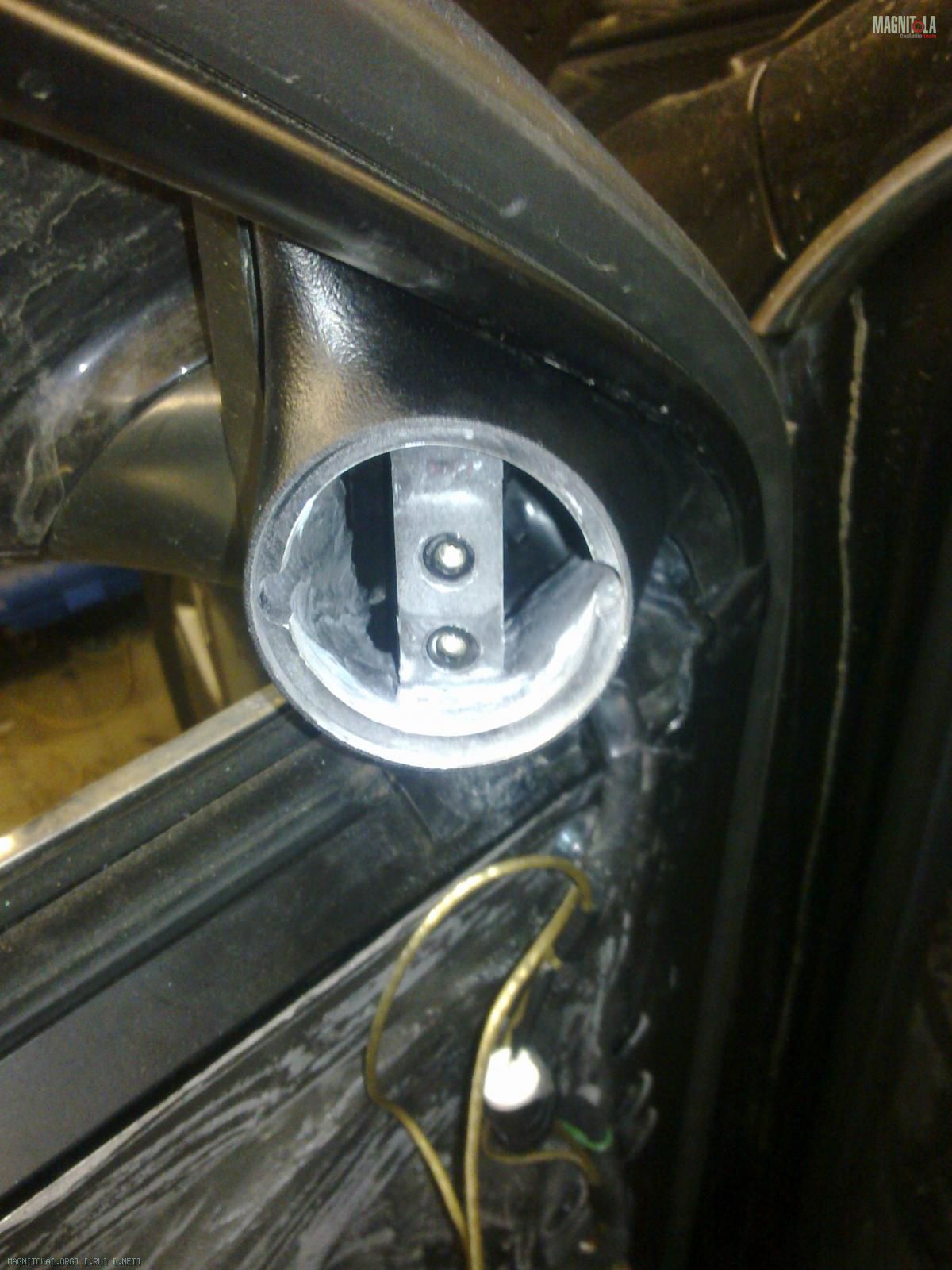

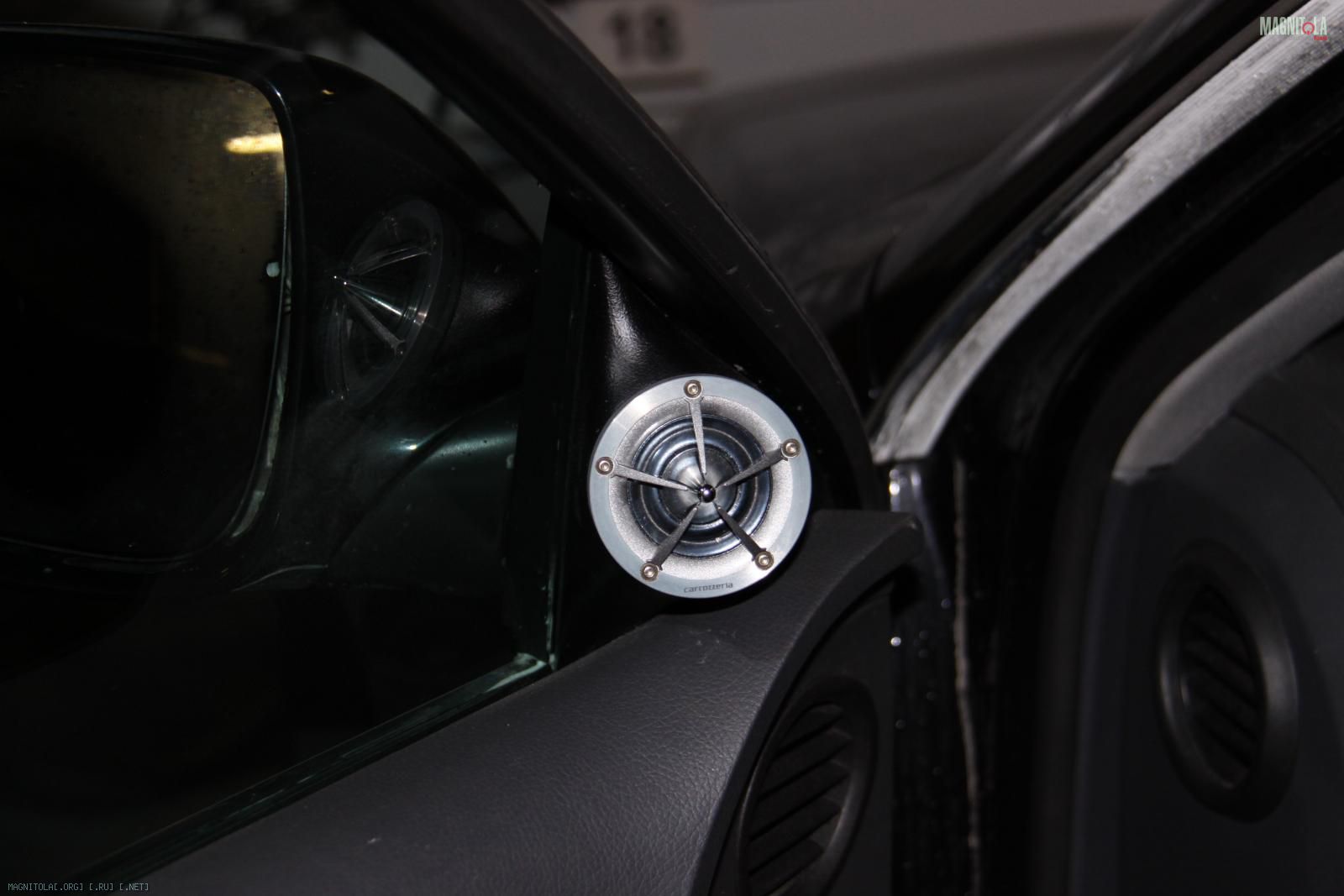

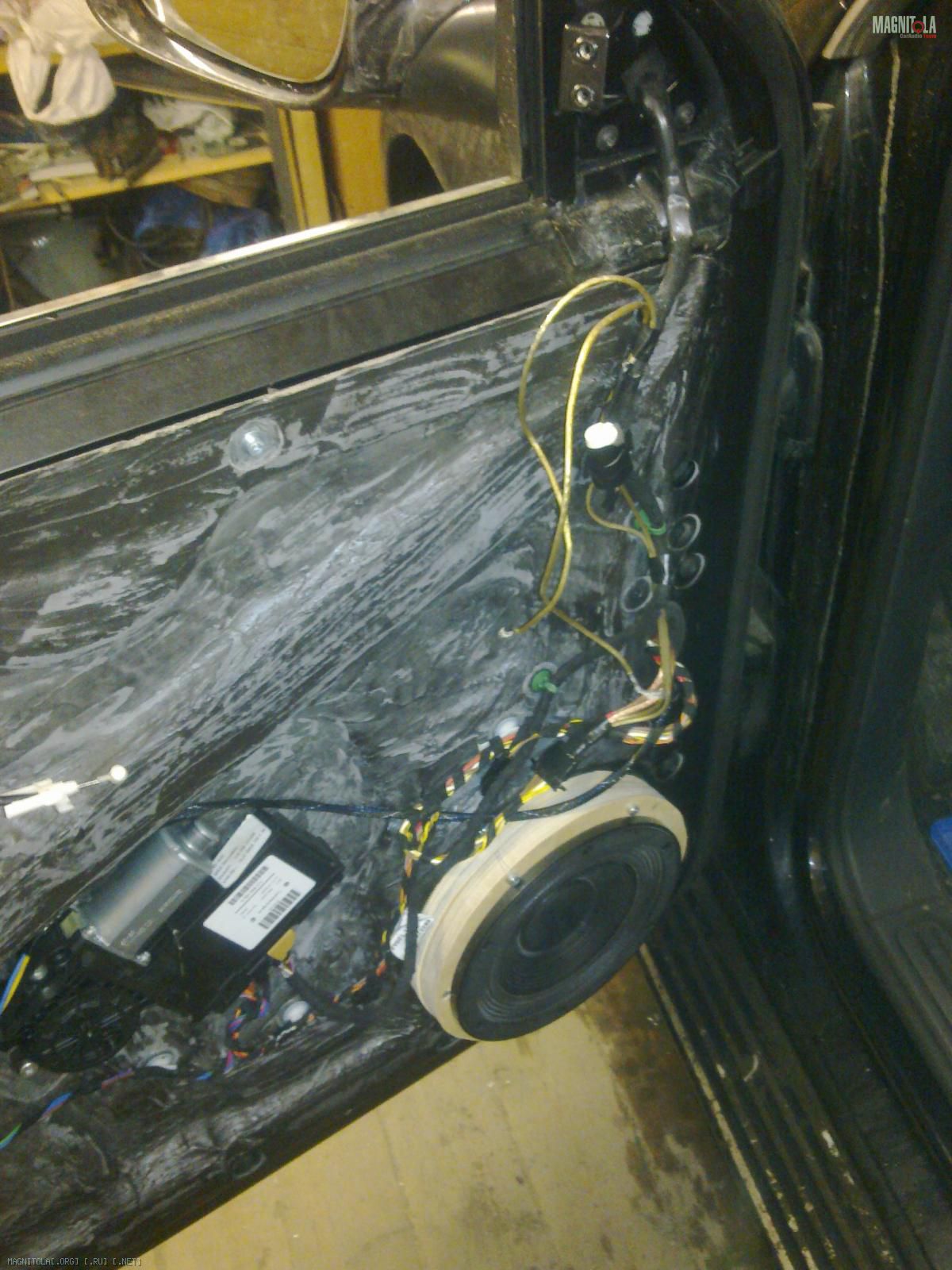

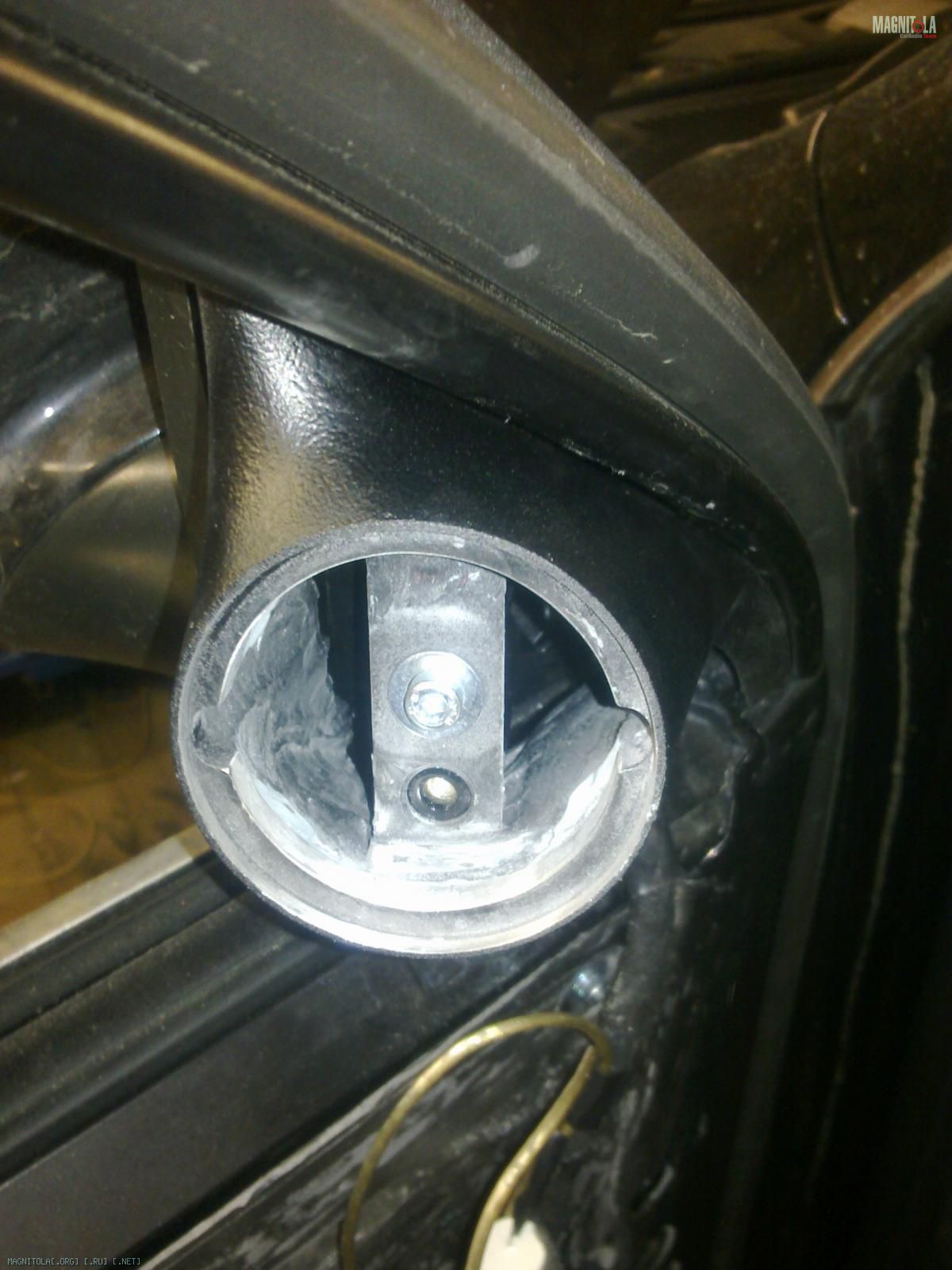

Далее, установка ВЧ динамика. Шумка двери. И временное крепление мид баса.

Вложение 194319Вложение 194321Вложение 194323Вложение 194325Вложение 194327Вложение 194329Вложение 194331Вложение 194333

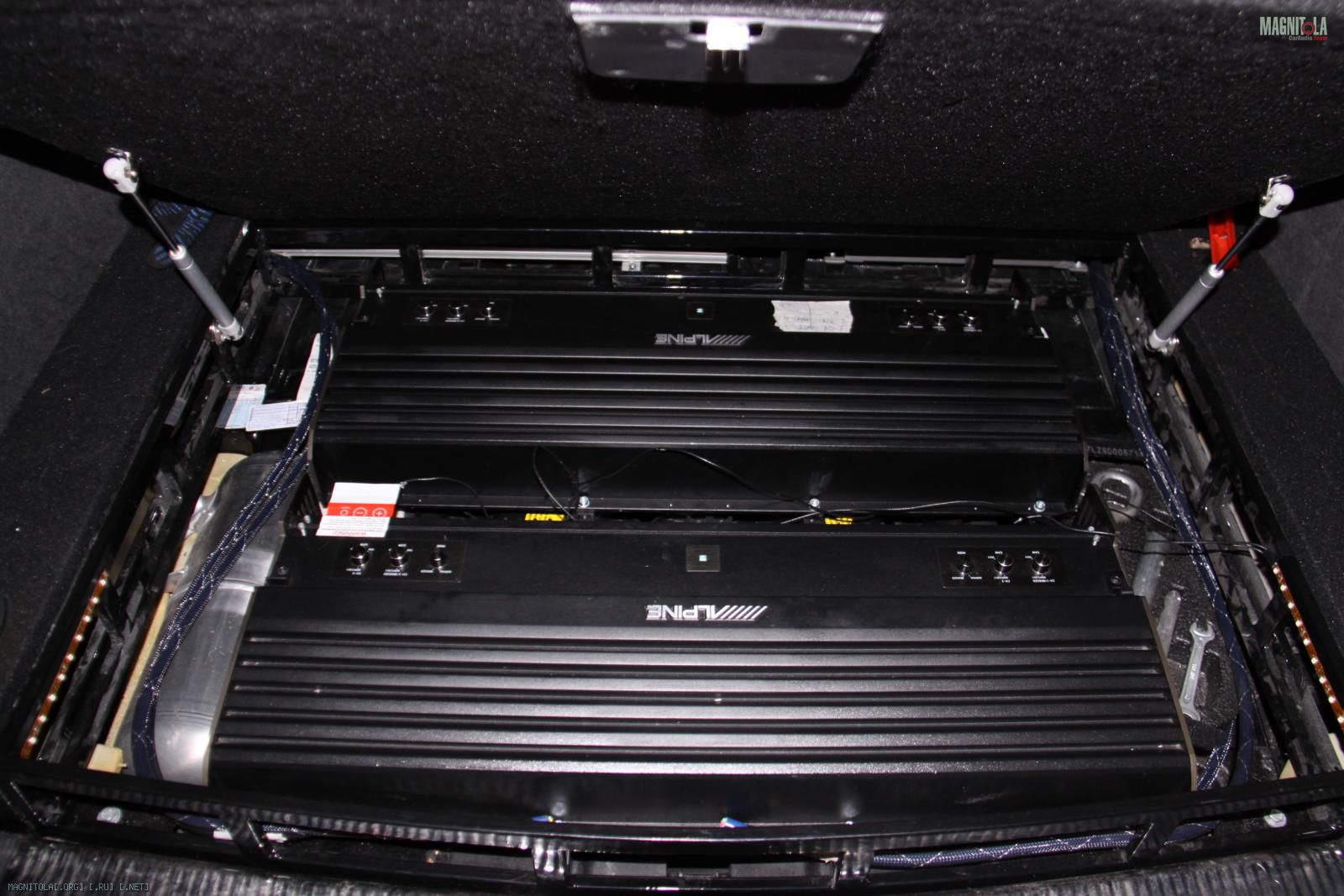

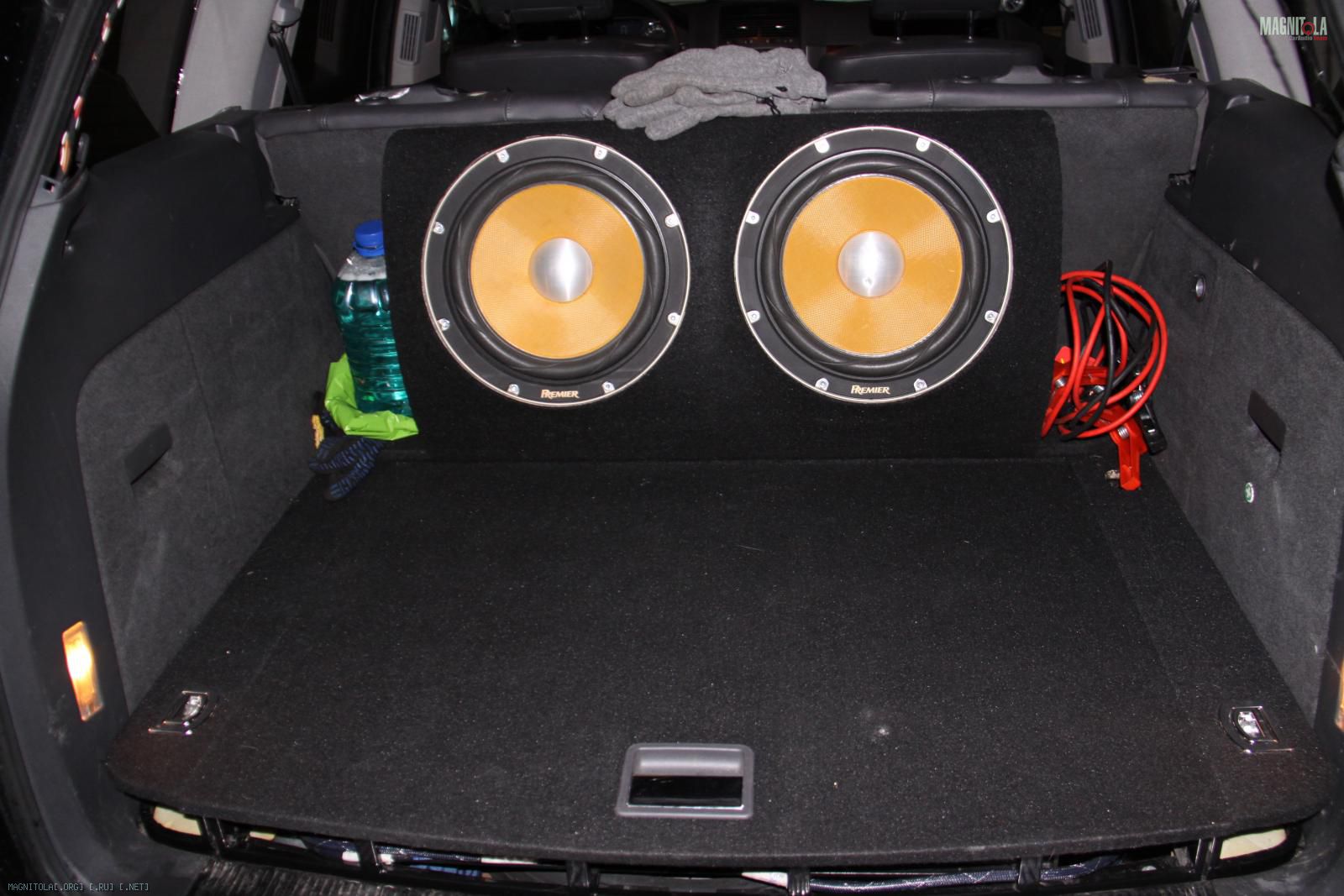

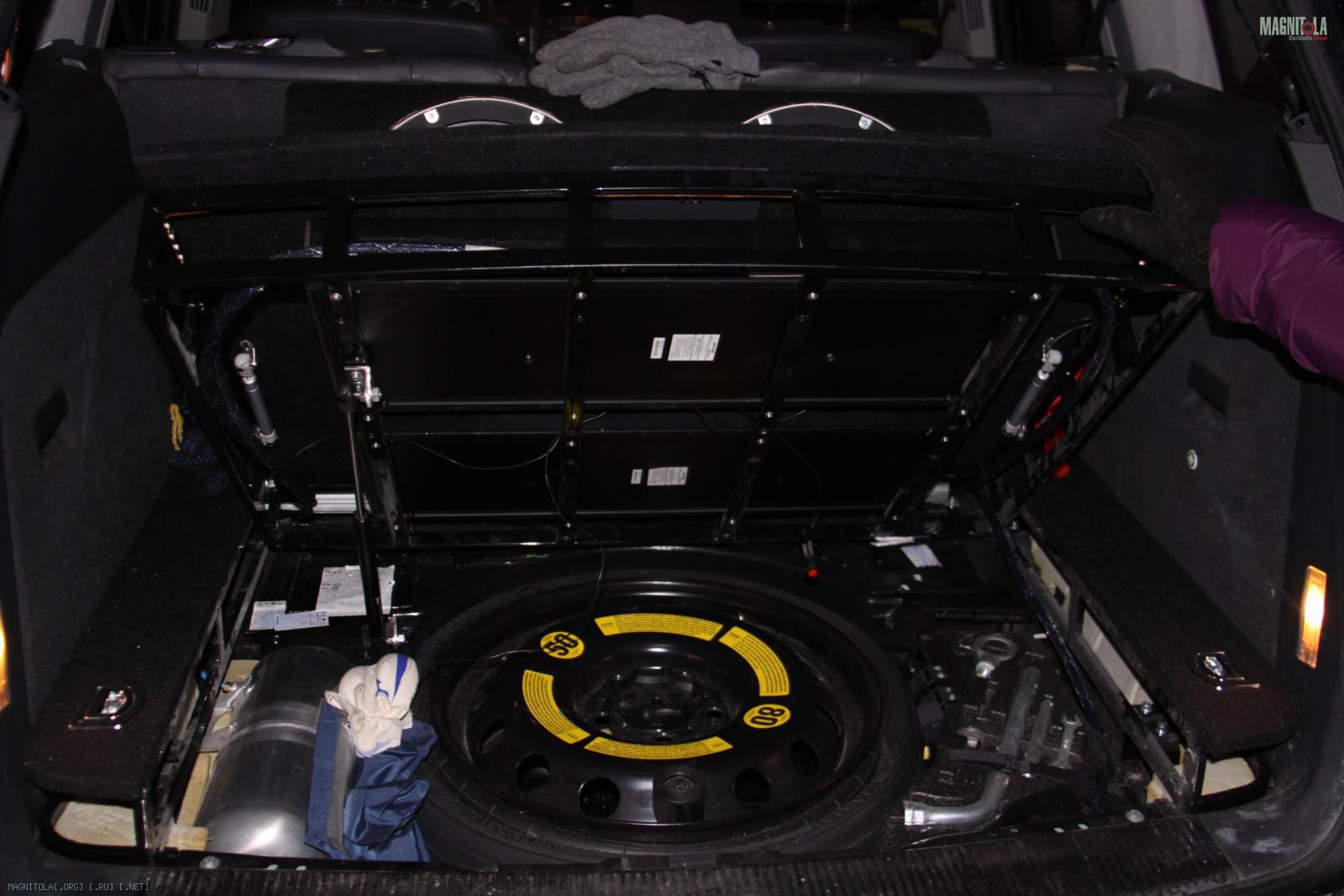

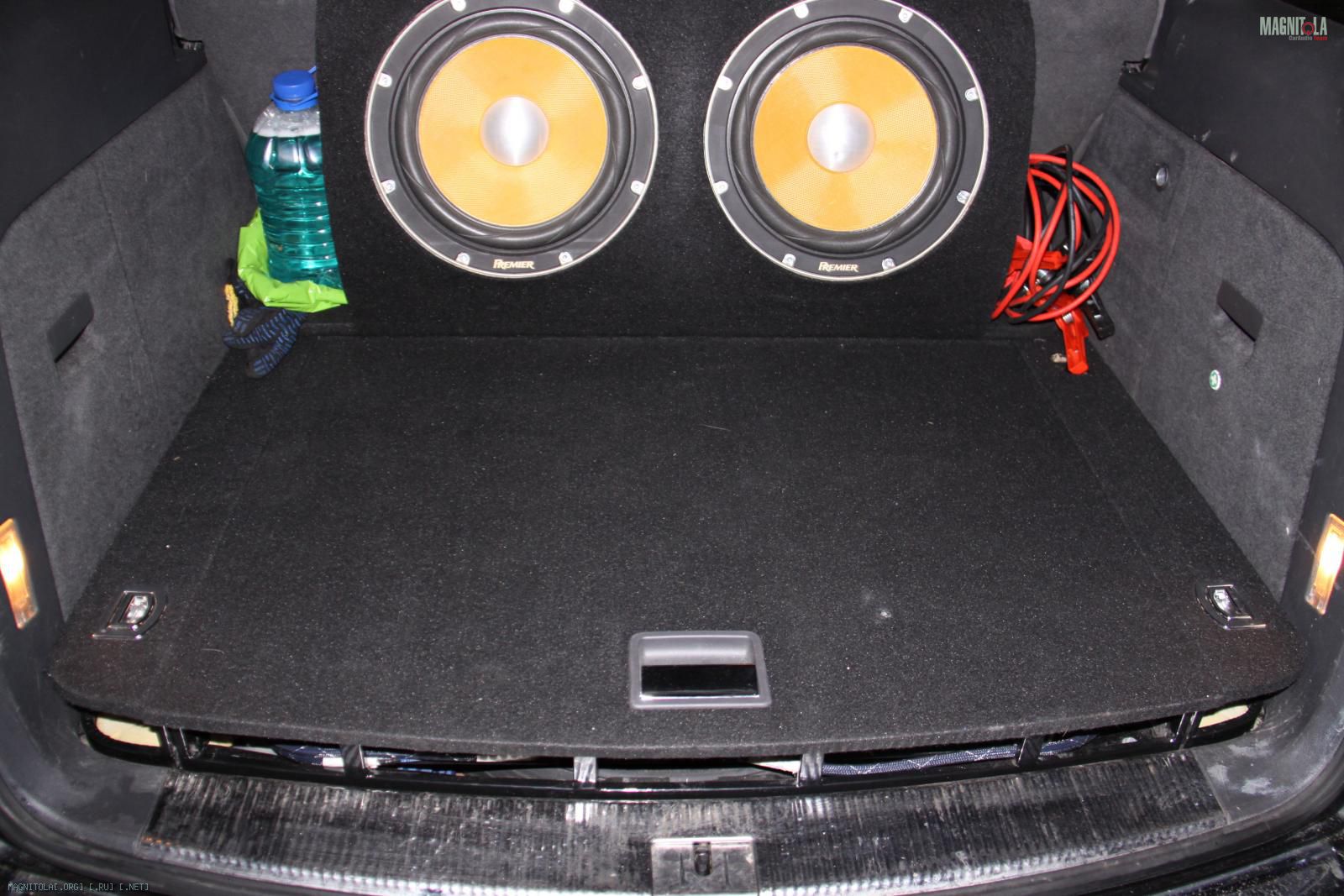

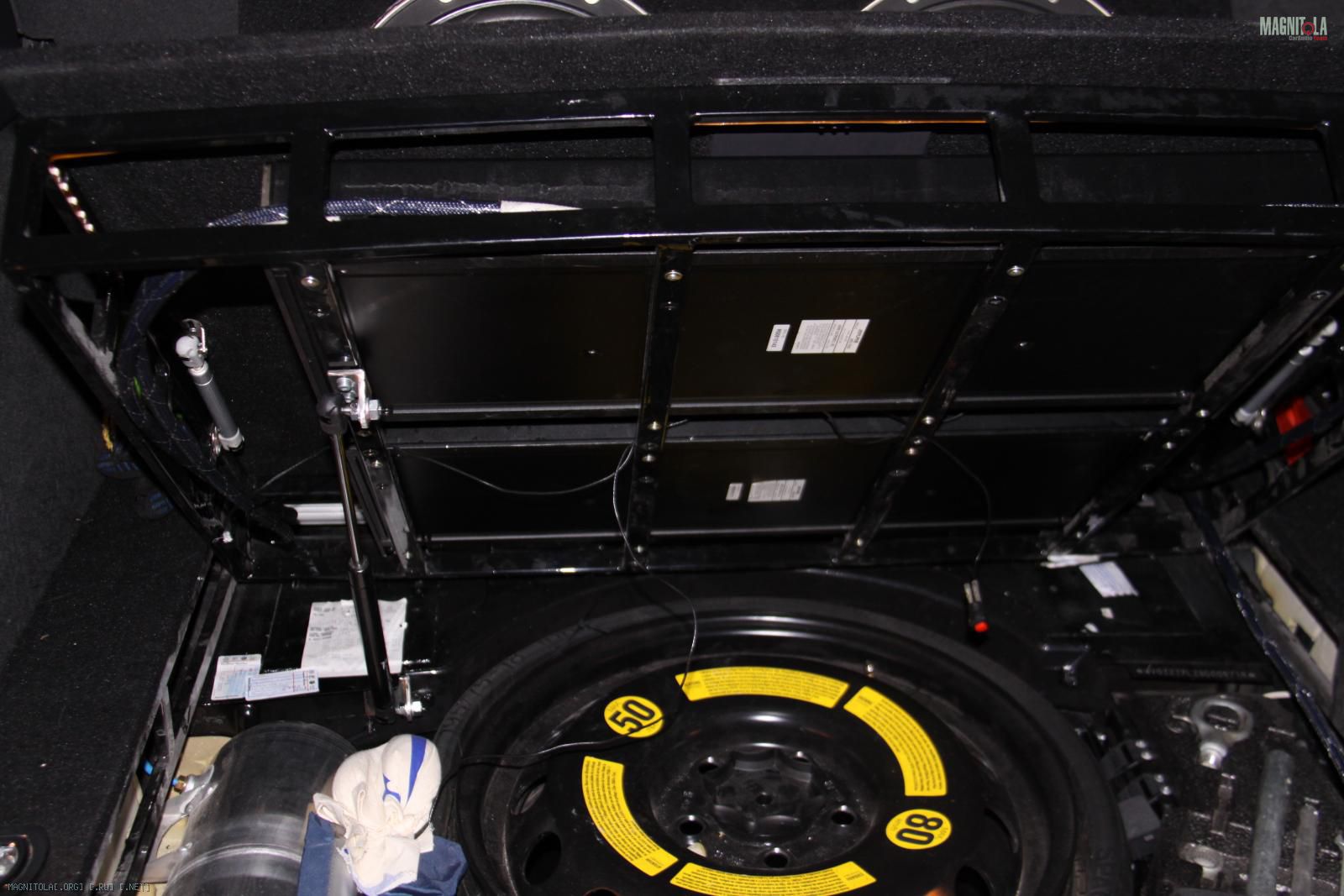

На данный момент полностью готова рама в багажнике. Сабвуферный ящик. Подиумы под ВЧ.

Сеплены подиумы под СЧ. Осталось их закрепить на торпеде и затянуть кожей.

На лето оставлены подиумы под Мид бас. Хотя с ним еще не определился. Изначально планировали TS-M01RS. Но поездив с ними пару недель я понял что их мало. Но у меня были TS-W10rs очень редкие 8-ми дюймовые сабики/мид басы. И я решил поставить их. Оказалось то что надо.
Хотя к усилителю еще не подключали. Басят так, что мало не покажется.

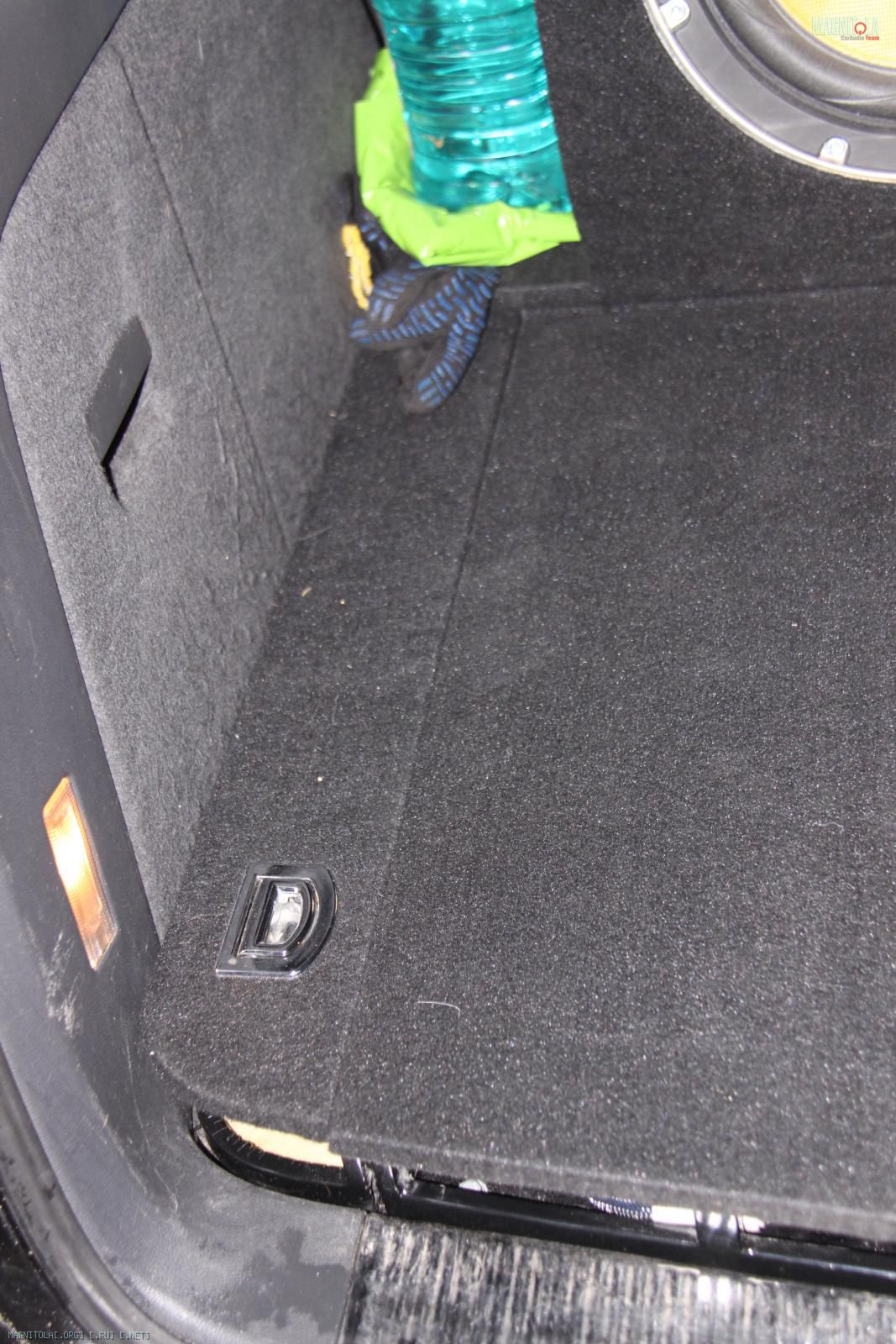

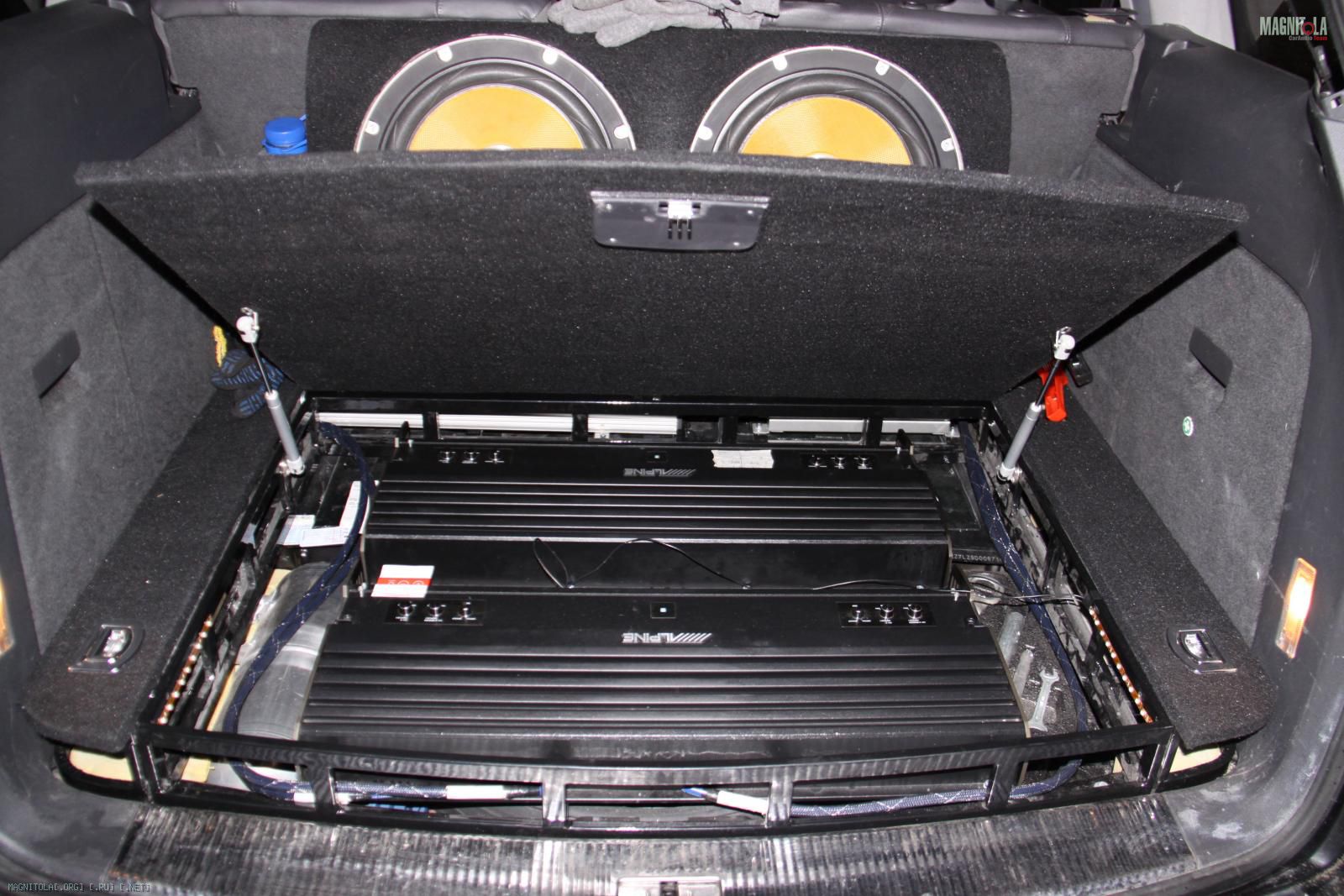

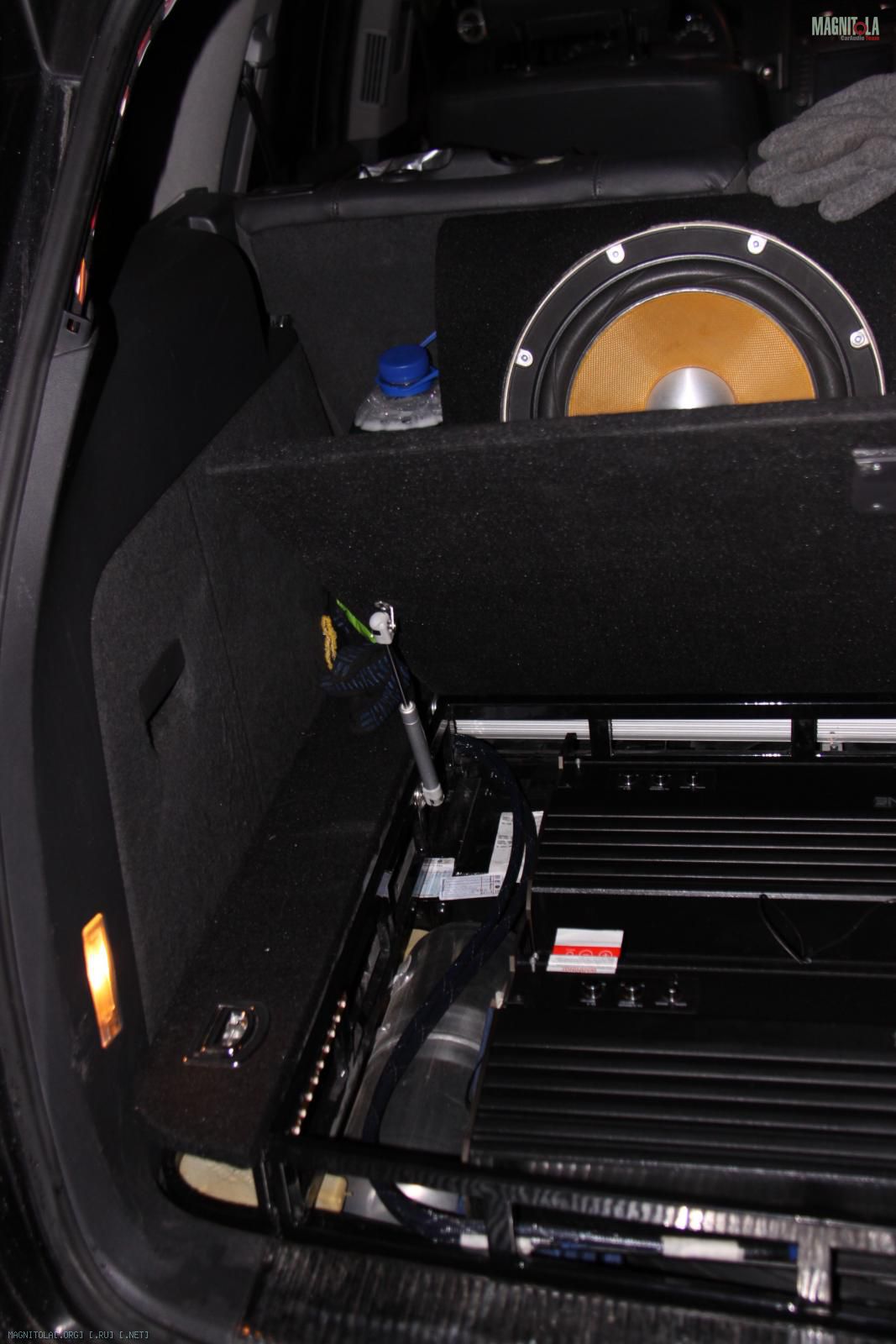

Еще немного фоток.

Вложение 194337Вложение 194353Вложение 194351Вложение 194349Вложение 194347Вложение 194345Вложение 194343Вложение 194341Вложение 194339Вложение 194355

Осталось, совсем немного работы. =)

Найти место и установить ГУ ОДР
Поставить сч
Поставить и слепить подиумы под НЧ
Проводка:
Силовая
Акустика
Сигнальная
Изготовить грили.

Ну а так почти готово. Ну и конечно настроить ))

Усматривается высокое качество работы и надежность в креплении узлов.:good2:
Как будут охлаждаться усилители? Торец рамы со стороны багажника будет открытым или будет закрыт в дальнейшем?

Скажите, а как у вас закреплена поднимающаяся часть рамы?  На фото  похоже на болт...

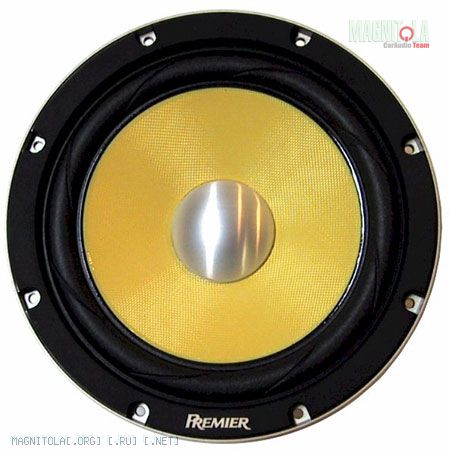

 ЗЫ. Интересный 12ПРС - Премьер... американец?

саб как у меня :) не променяю такой ни на какой другой :)

Премьер , как я понял , фотка с нета :) а коробки - пионер :)

Почем брали сабики , если не секрет ?

---------- Сообщение добавлено 05.03.2012 в 21:39 ----------

хотя нет , премьер все-таки. Американки :)

Цитата:

---

Сообщение от Haba

Далее, установка ВЧ динамика.

---

С таким серьезным подходом к изготовлению и креплению подиумов, странно, что сами подиумы просто покрашены, а не перетянуты в кожу, алькантару и т.п.

Цитата:

---

Сообщение от opium

Усматривается высокое качество работы и надежность в креплении узлов.:good2:
Как будут охлаждаться усилители? Торец рамы со стороны багажника будет открытым или будет закрыт в дальнейшем?

---

Спасибо. Стараемся держать марку. Если автор пожелает, то сам выскажется. =)

Каждый усилитель имеет собственные вентиляторы охлаждения. Горячий воздух будет отходить через торец рамы.
Торец заделаем декоративной панелью. Дизайн еще не придумал.

---------- Сообщение добавлено 05.03.2012 в 22:21 ----------

Вварены закладные гайки. Скручено болтом с двух сторон, через шайбы.

---------- Сообщение добавлено 05.03.2012 в 22:22 ----------

Цитата:

---

Сообщение от K&K

Скажите, а как у вас закреплена поднимающаяся часть рамы? На фото похоже на болт...
ЗЫ. Интересный 12ПРС - Премьер... американец?

---

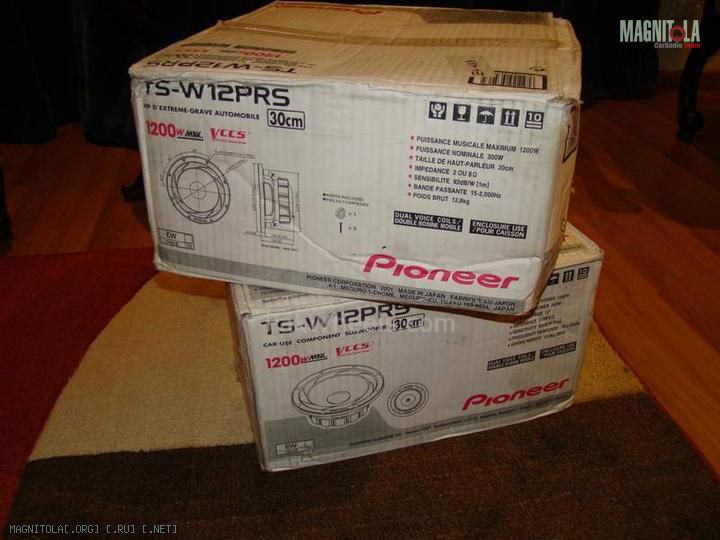

Сабики из америки. Поэтому премьеры. Покупал там по 150б за сабик. + шипинг. примерно 500 вышли +-. Не помню уже, давно это было.

---------- Сообщение добавлено 05.03.2012 в 22:24 ----------

Цитата:

---

Сообщение от Tim635

С таким серьезным подходом к изготовлению и креплению подиумов, странно, что сами подиумы просто покрашены, а не перетянуты в кожу, алькантару и т.п.

---

Пока все подиумы не готовы, решили просто покрасить. Что-бы не вибивался из общего вида. Как только все доделаем, перетянем. Хотя покраска очень органично смотрится. Кожа может не покатить. Алькантара точно не в тему.

И так. Продолжение банкета.

Проводка силовая. Заделка проводов, укладка, размещение и крепление дистрибьютеров.

Прошу особо отметить высокую нажежность крепления каждого узла и общий уровень мастерства установки, начиная от проэктирования до изготовления кронштейнов из стали.

Вложение 195557Вложение 195559Вложение 195561Вложение 195563Вложение 195565


На первом фото, пример силовых и линейных проводов. Все провода убраны змейку, концы заделаны термоусадкой. Силовые провода зажаты специальной гильзой из меди с позолотой. На последнем фото пример подключения силовых проводов к усилителю кольцевыми клеммами.


ПС. Если у кого будут дополнения, замечания по недостоющим фоткам неполному описанию, говорите, не стесняйтесь. Мне еще презентацию составлять.

Два минусовых провода по 2GA каждый идут в штатном коробе.

Вложение 195567Вложение 195569Вложение 195571Вложение 195573


На последней фотке видны акустические провода.
Плюсовую проводку будем кидать рядом, но не в коробе, что-бы отодвинуть подальше от акустических и штатной косы. Т.к. возможны глюки в электрике.

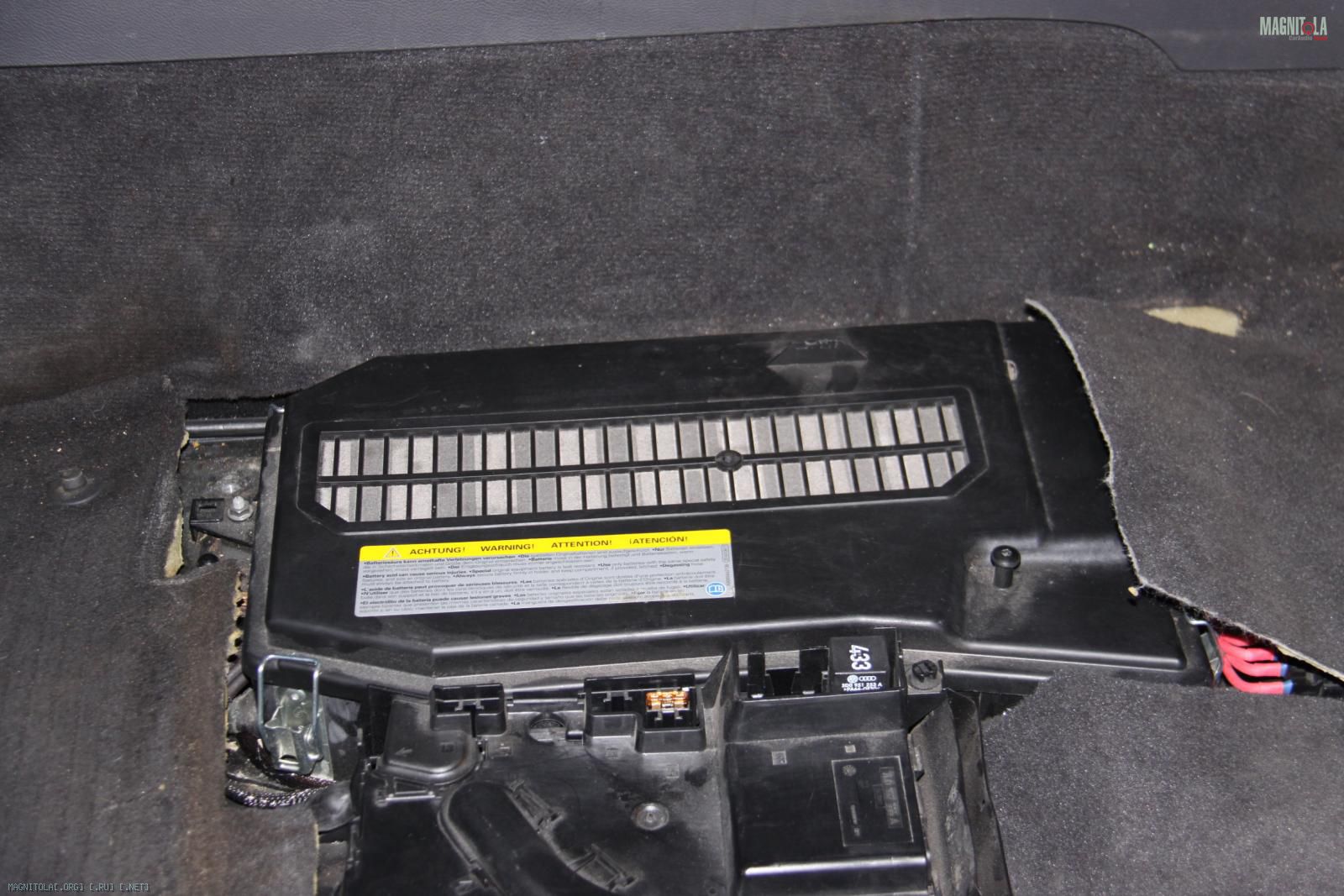

АКБ в машине распологается под водительским сиденьем.

Вложение 195577

Сегодня купил бош AGM 95 ампер.

Первый дистрибьюте будет распологаться рядом.

Вложение 195587Вложение 195589Вложение 195591Вложение 195593

Он обьединит в себе силовую проводку для усилителей и питение 2хГУ, ремоут.

Второй блок дистрибьютеров расположен под задним сиденьем. С обязательным изготовлением крепежной площадки.

Вложение 195597Вложение 195595Вложение 195599

Еще немного фоток по креплению оборудования.

Крепления копуса сабика.

В раму были вварены закладные гайки.
Вложение 195601Вложение 195603Вложение 195605Вложение 195607Вложение 195609

Ящик прикручивается на 4-ре болта. Два по краям ящика, два внутри.

Крепления рамы к кузову. Ближнее к салону крепление, левое и правое.

Вложение 195611Вложение 195613


Крепление процессора и сабового усилителя
Вложение 195619Вложение 195617Вложение 195615Вложение 195621


Крепление динамиков.
Все динамики закреплены резьюовыми соединениями. Болтами с потайной шестигранной головкой. Основой для саба и мид баса служат стальные кольца из 5мм стали, изготовленные на заказ на лазерном станке. С последующей нарезкой резьбы по месту.
Вложение 195623Вложение 195623

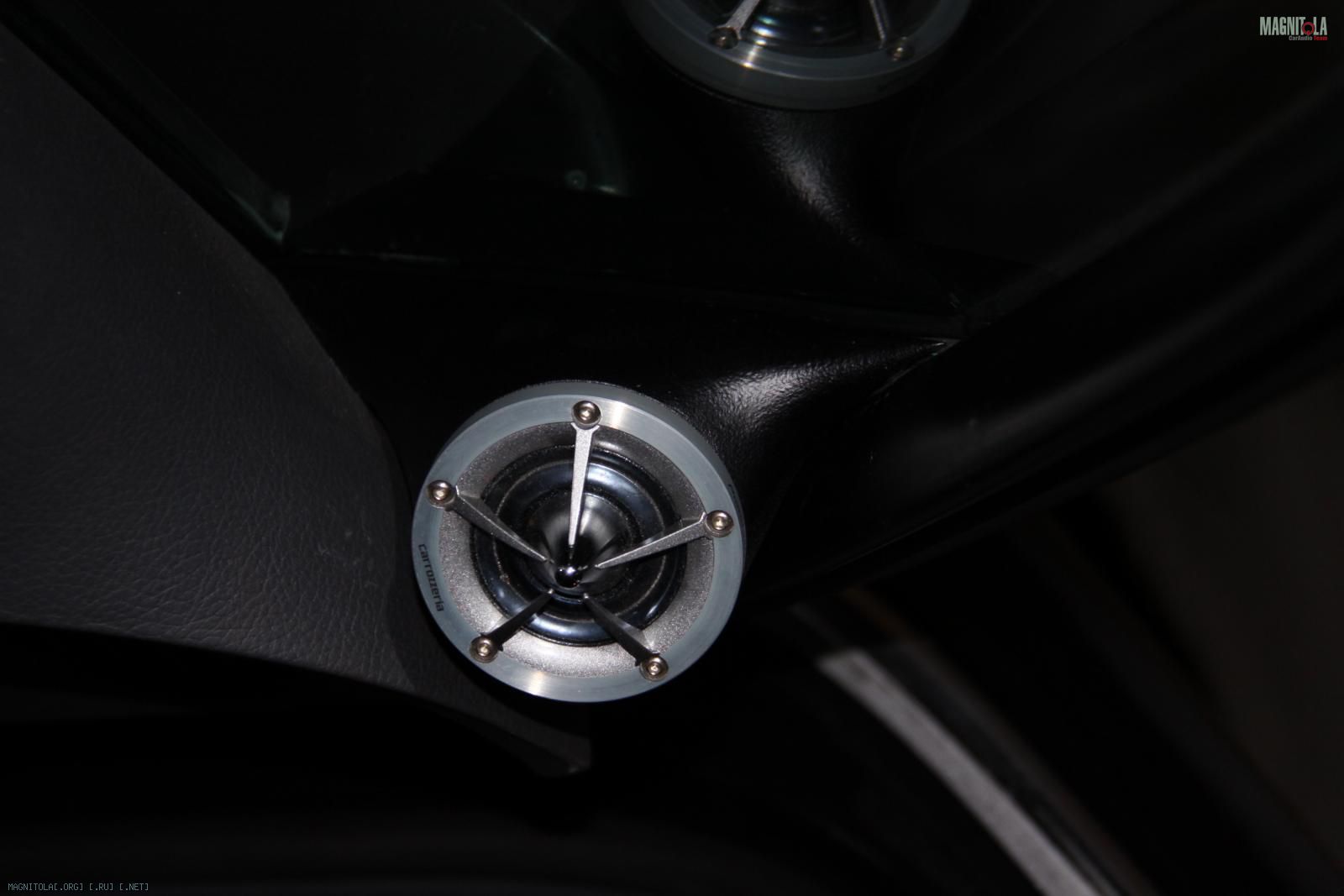

ВЧ и СЧ головки монтируются на фрезерованных алюминиевых кольцах. Так же на резьбовом соединении.

На фотографии проводки, где подключение к усилителю - термоусадка разной длинны...могут баллы снять :)

Немного крутяка=)

http://www.youtube.com/watch?v=8KbQ2EbwRhc

Haba, надо чтобы второй актуатор выталкивал запаску из ниши ;) Тогда совсем уж рулез будет =)
А что за привод используется?

Цитата:

---

Сообщение от restrict

Haba, надо чтобы второй актуатор выталкивал запаску из ниши

;) Тогда совсем уж рулез будет =)
А что за привод используется?

---

Ага и сам енял его, а третий выкатывал бар с девками и блекджеком :dirol:


Привод на е-бее куплен.

Цитата:

---

Сообщение от Haba

Ага и сам енял его, а третий выкатывал бар с девками и блекджеком

---

жжошь!))))

а так весьма зачетно

С актуатором здорово получилось! Чем-то звездные войны напоминает =)))))))

Актуатор я так понимаю что-то из серии для тарелок для приема спутникового сигнала.

Цитата:

---

Сообщение от Haba

В качестве межблочного, еще не известно. Либо то будет CARDAS Neutral Referens. Либо самодельные провода.

---

На чем остановились?

Сейчас стоит нетрал референс. Но пока не включали.

Кстати, кто что думает по поводу стыковки 8-ми дюймового мид баса и 3-х дюймовой сч? Может вернуться на 17см мид бас и поставить фронтальный саб?

Я, попробовав 8", вряд ли теперь вернусь к 6.5 :) Но мне проще - серединки почти 4" и играют низко.

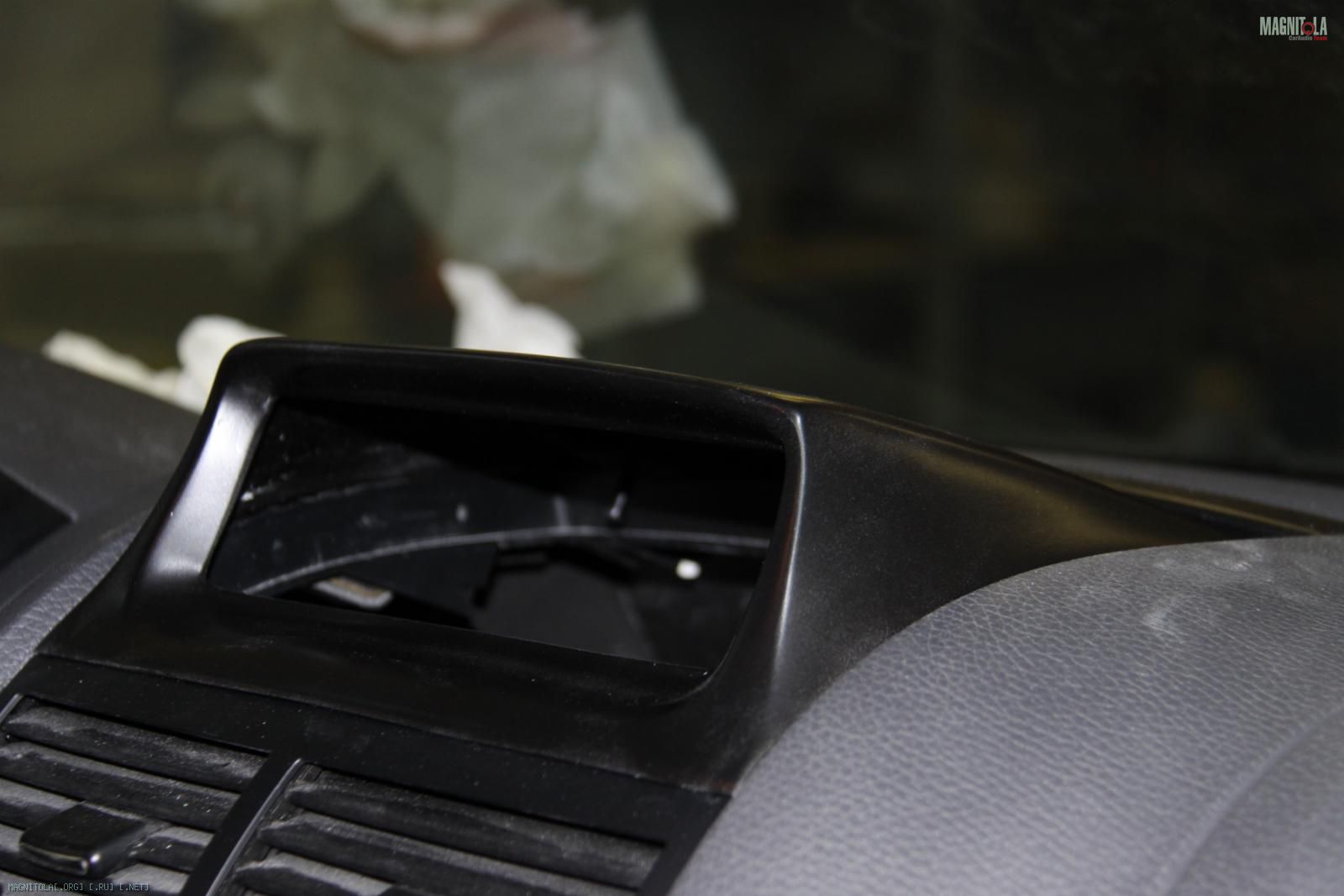

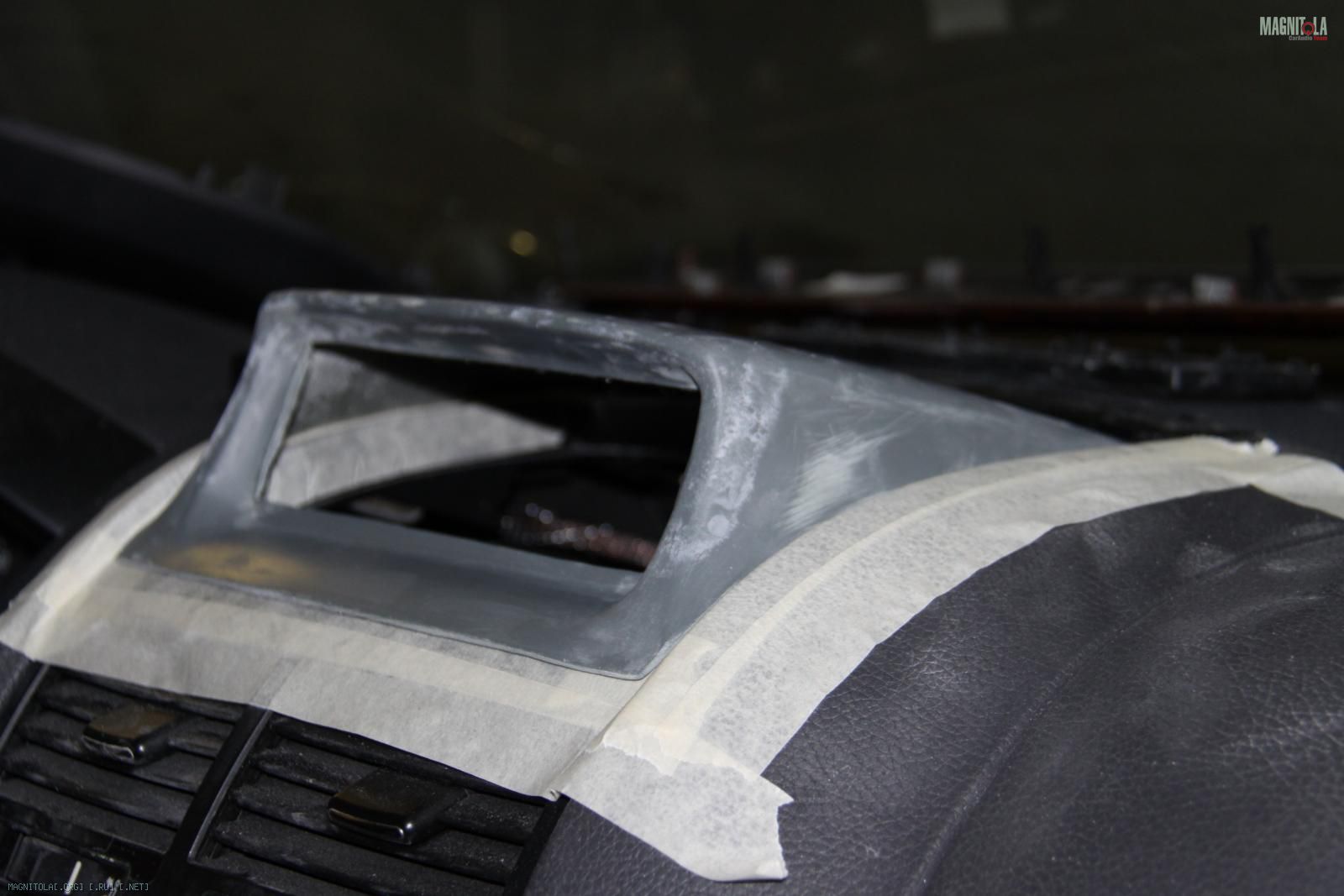

Потихоньку заканчиваем, сегодня забрал подиумы из пошива. Завтра отвезу, поставим. Сфоткаю.

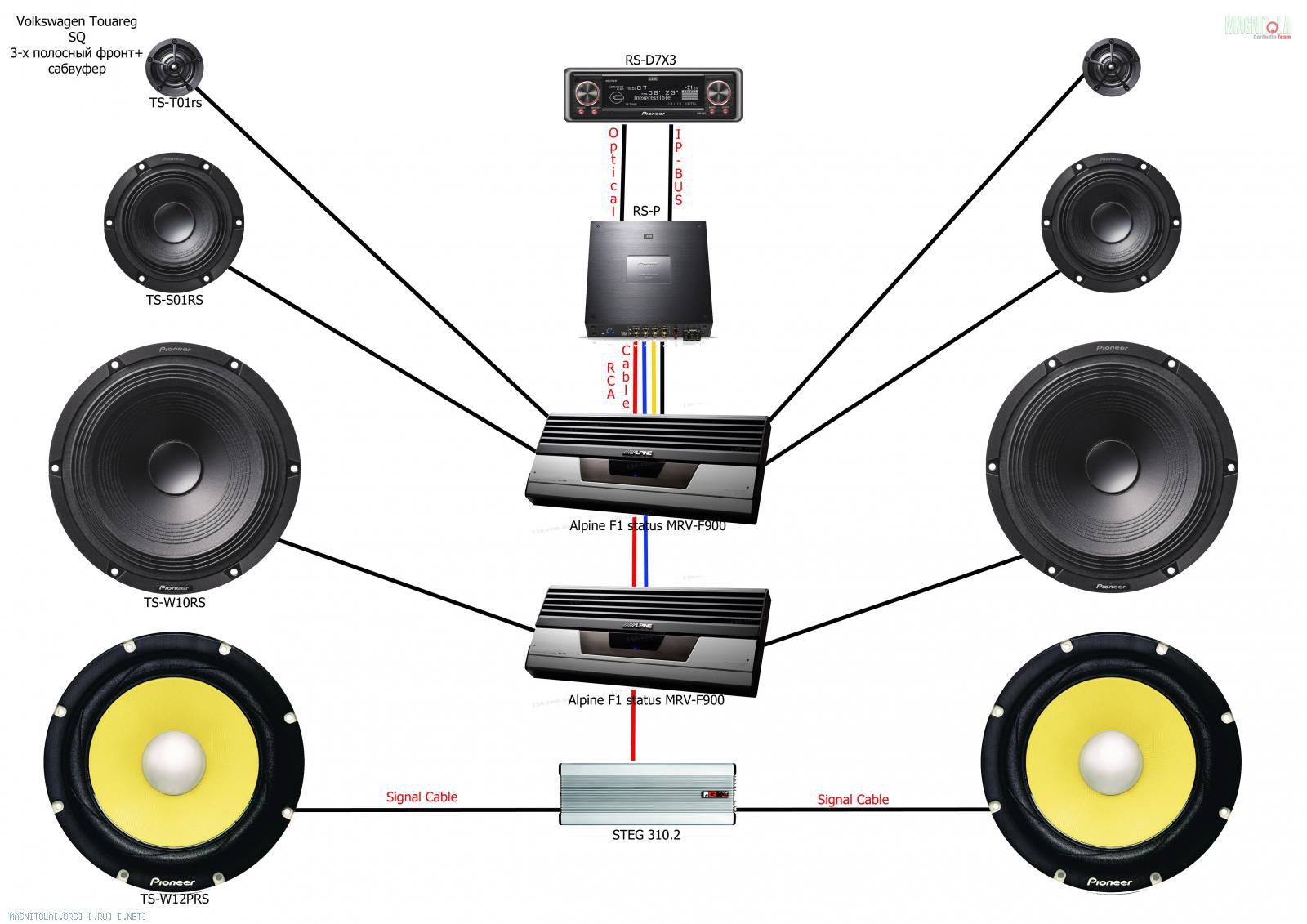

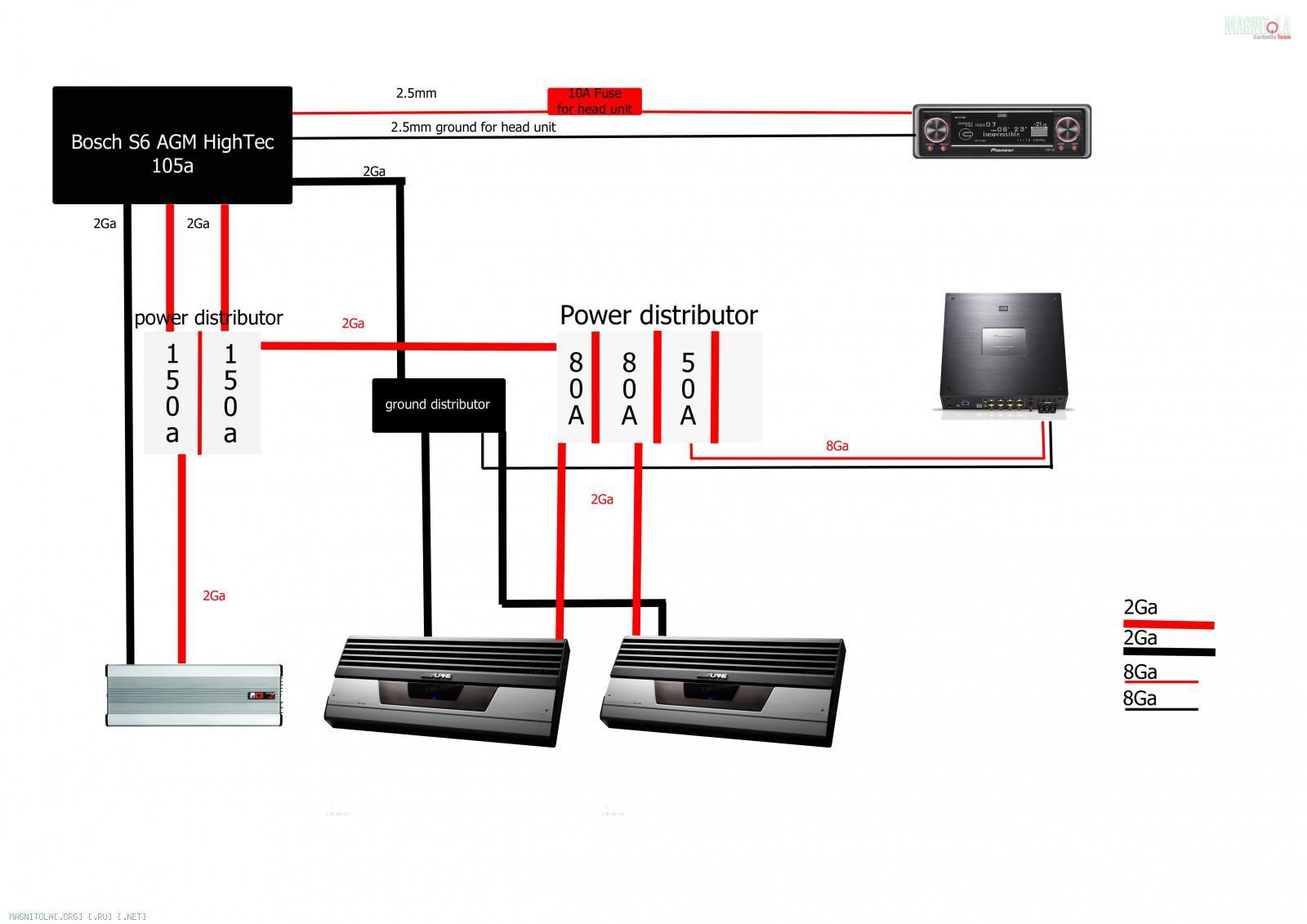

Сегодня наваял схему оборудования.
Вложение 210611

Вложение 210623Вложение 210639Вложение 210637Вложение 210635Вложение 210633Вложение 210631Вложение 210629Вложение 210627Вложение 210625Вложение 210641

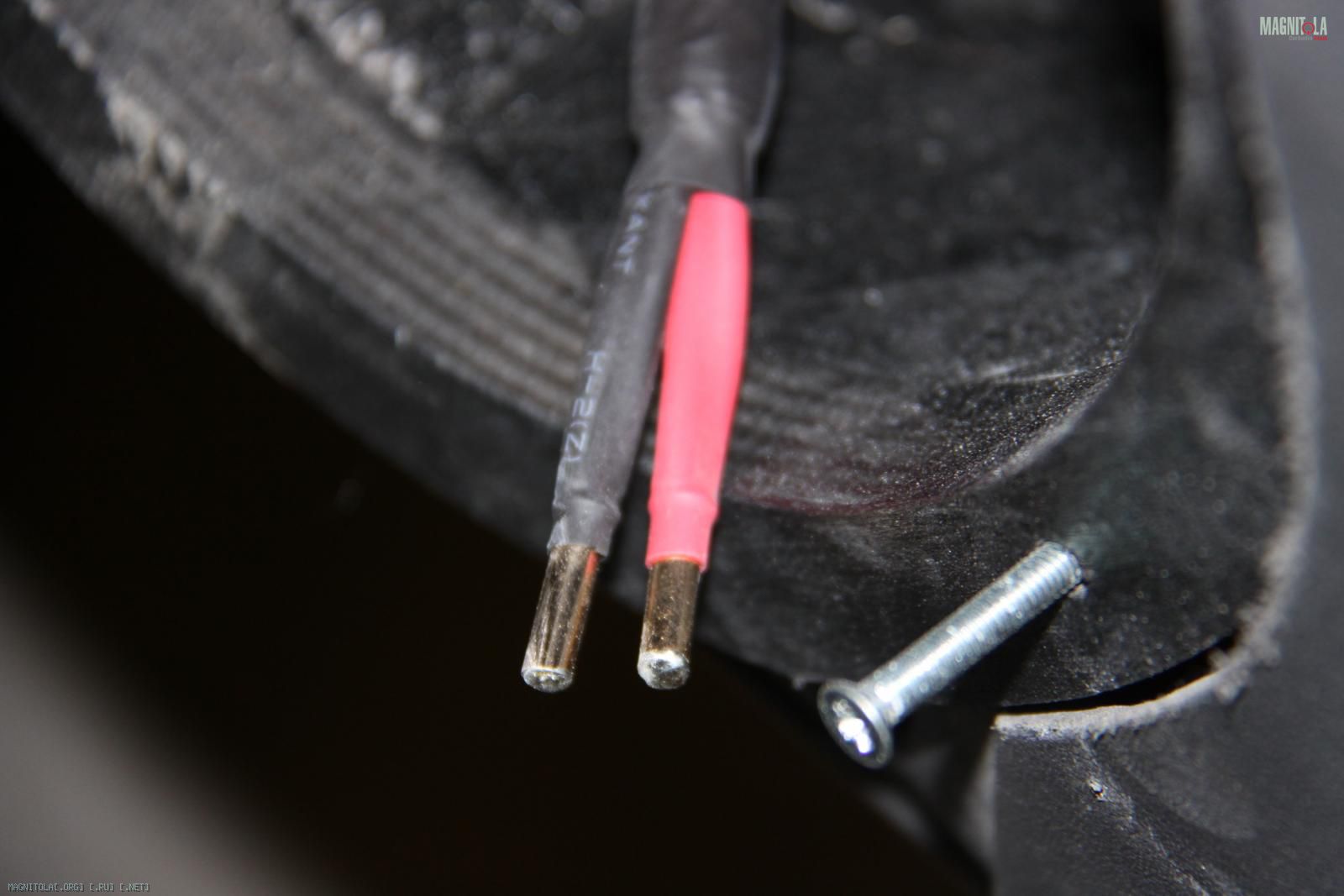

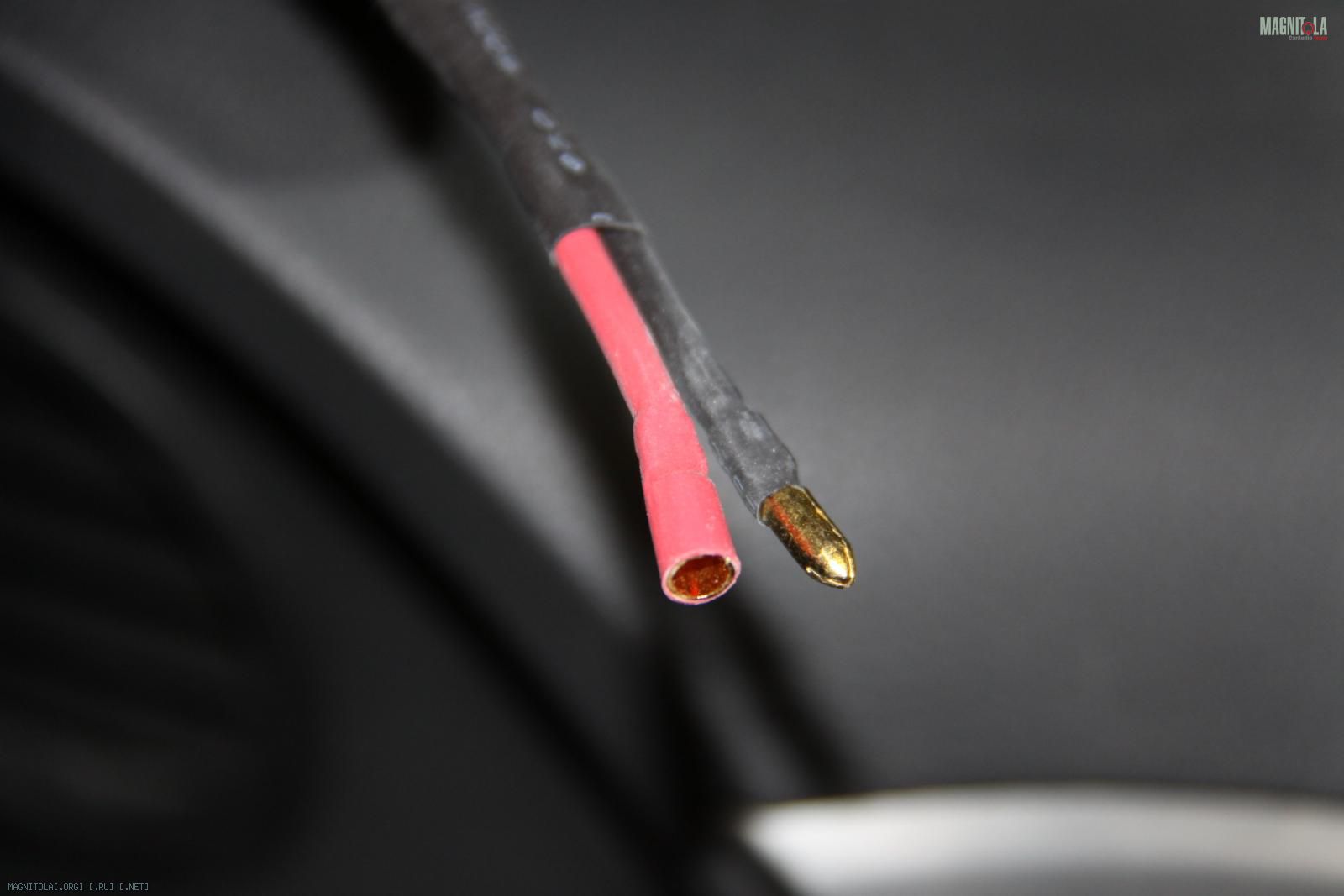

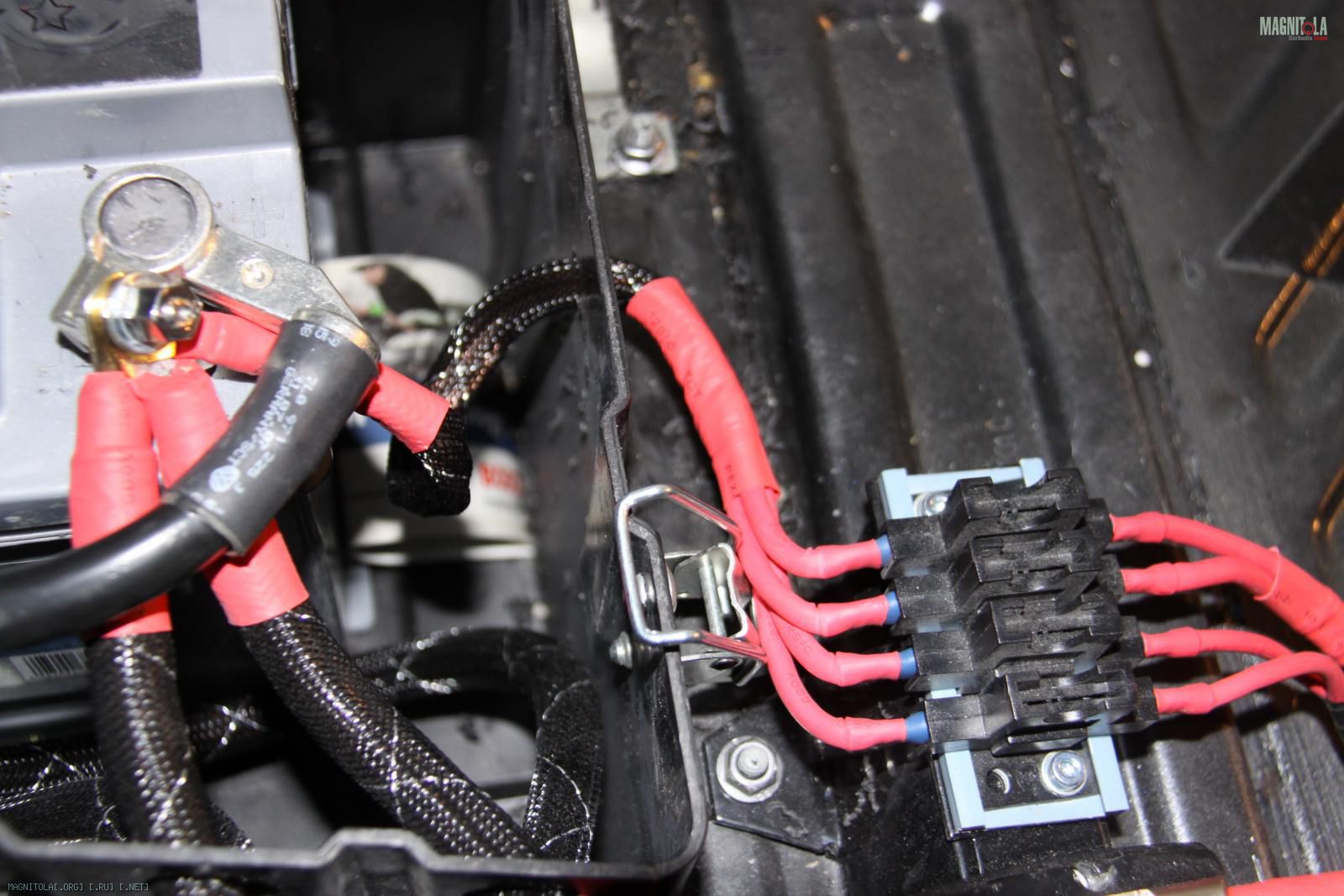

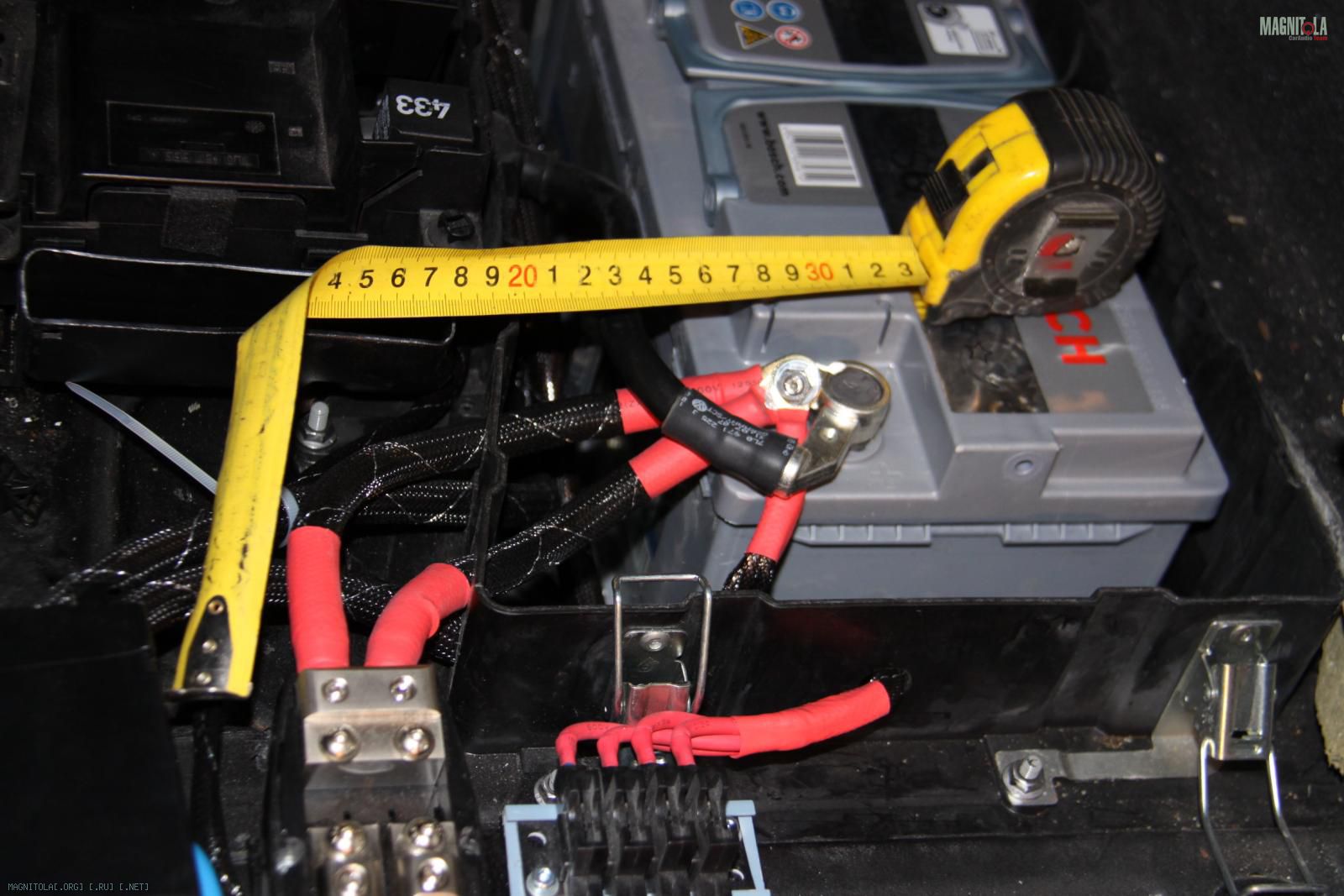

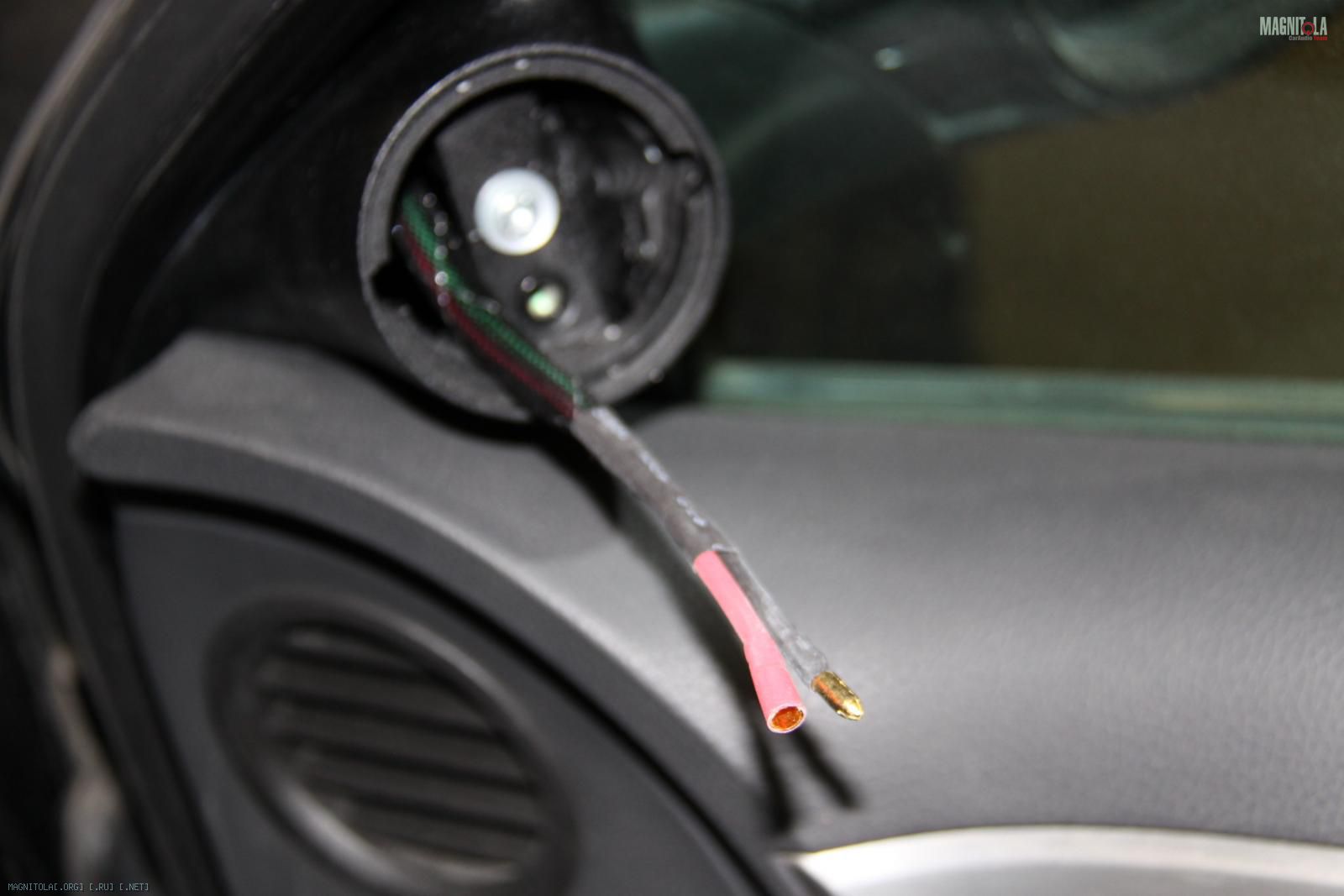

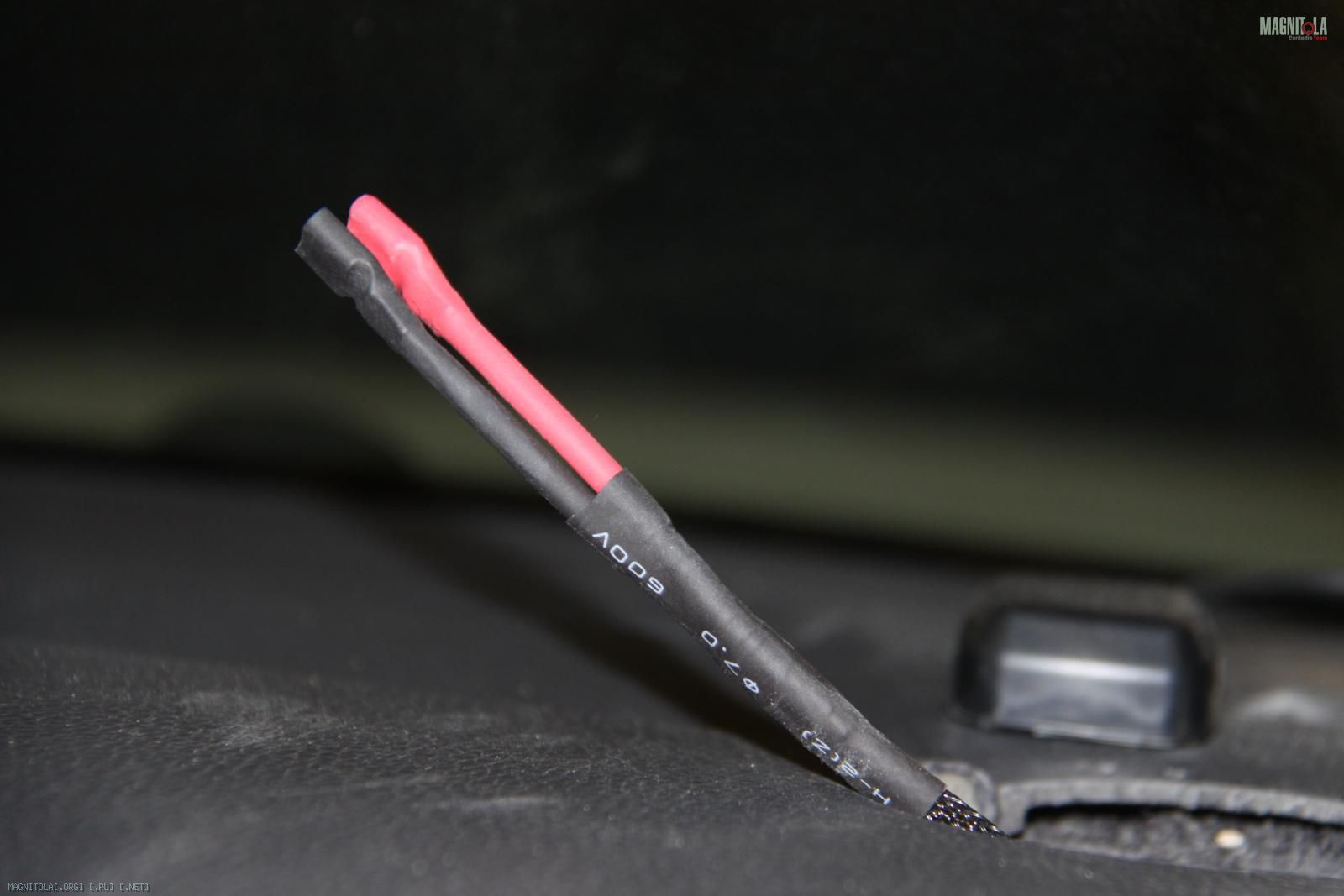

Немножко фоток проводки, конечная заделка, блоки силовых предов и слаботочных цепей. Рамка для мафона. И штатное масто АКБ под сидухой.

Рамка супер :) жду уже подиумы позырить

Вложение 210647
Покритикуйте электро схему. На предмет правильности и читабельности.

Цитата:

---

Сообщение от Haba

Покритикуйте электро схему. На предмет правильности и читабельности.

---

Циферки лучше как то горизонтально писать, а не столбиком. :blush2:

---------- Сообщение добавлено 08.04.2012 в 01:25 ----------

Рамка обтягиваться буит, или так останется?

Цитата:

---

Сообщение от Salexx@

Циферки лучше как то горизонтально писать, а не столбиком. :blush2:

---------- Сообщение добавлено 08.04.2012 в 01:25 ----------

Рамка обтягиваться буит, или так останется?

---

Попробую перевернуть циферьки.

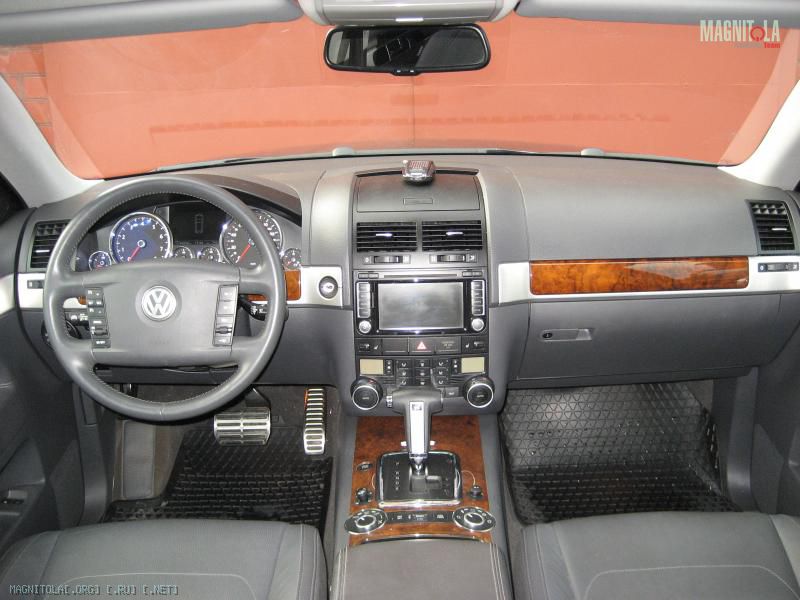

Нет, обтягиваться не будет. Если посмотреть на центральную консоль туарега, там вставка из черного пластика. Перешитая рамка будет крайне глупо там смотретья. Для этого нужно всю торпеду шить. А я не хочу этого делать.

Вложение 210657
Вот, для примера. Да же лаковая 2-дин бошка, смотрится странно. А у меня мафон будет стоять вместо верхнего бардачка.

Цитата:

---

Сообщение от Haba

Вложение 210647
Покритикуйте электро схему. На предмет правильности и читабельности.

---

Штатную "землю" тоже надо показать и подписать .
Минусовые дистрибы если есть - надо бы тоже изобразить .
Примерно вот так  http://magnitola.org/attachment/1/9/9/0/8/173049.thumb

Цитата:

---

Сообщение от DM Rocker

Штатную "землю" тоже надо показать и подписать .
Минусовые дистрибы если есть - надо бы тоже изобразить .

---

Так на схеме есть и заземление ГУ и минусовые дистрибы.)))

Цитата:

---

Сообщение от Haba

Вложение 210637
Немножко фоток проводки, конечная заделка, блоки силовых предов и слаботочных цепей.

---

На этой фотке косячек с термоусадкой. Надо исправить и фоткануть заново.

Игорь, Михаил, а как Вы строите систему и до сих пор ещё её не включали? Как подиумы ВЧ СЧ лепили? Без прослушки? :eek:

Цитата:

---

Сообщение от Salexx@

Игорь, Михаил, а как Вы строите систему и до сих пор ещё её не включали? Как подиумы ВЧ СЧ лепили? Без прослушки? :eek:

---

Я тебе при встрече открою эту страшную тайну, но при условии, что ты никому её не расскажешь )))

Изображение элементов схемы лучше привести к ГОСТу, например:
http://www.eprussia.ru/lib/htm/gost2727-68-2002.htm

Все красиво и грамотно, только одно но, в багажнике карпетом все перетянуто ? если да то мне$ твоих трудов жалко все так чинно сделанно Но потом перетянуть карпетом он удешивляет , я б перетянул хотябы динамикой или уж если себе делать то алькантарой пол и саб , на много богаче багажник бы стал. А так молодца все четко !

Цитата:

---

Сообщение от Антонио

Все красиво и грамотно, только одно но, в багажнике карпетом все перетянуто ? если да то мне$ твоих трудов жалко все так чинно сделанно Но потом перетянуть карпетом он удешивляет , я б перетянул хотябы динамикой или уж если себе делать то алькантарой пол и саб , на много богаче багажник бы стал. А так молодца все четко !

---

ИМХО единственное для чего подходит карпет, так это как раз для отделки корпусов сабов и багажника.

Цитата:

---

Сообщение от MSMaster

Изображение элементов схемы лучше привести к ГОСТу, например:
http://www.eprussia.ru/lib/htm/gost2727-68-2002.htm

---

http://s53.radikal.ru/i142/1204/5a/4fb02b8e85e9.jpg

Та в конце должно быть "горизонт сцена завалена")))

Цитата:

---

Сообщение от MSMaster

Изображение элементов схемы лучше привести к ГОСТу, например:
http://www.eprussia.ru/lib/htm/gost2727-68-2002.htm

---

Спасибо за предложение, только не понимаю зачем, я же не электрик, не в поднадзорную организацию документацию сдаю. Есть определенные представления о презентации, все что я видел, не соответствовало ГОСТу. А еще более комично это будет смотреться в Европе.

---------- Сообщение добавлено 08.04.2012 в 18:39 ----------

Цитата:

---

Сообщение от Антонио

Все красиво и грамотно, только одно но, в багажнике карпетом все перетянуто ? если да то мне$ твоих трудов жалко все так чинно сделанно Но потом перетянуть карпетом он удешивляет , я б перетянул хотябы динамикой или уж если себе делать то алькантарой пол и саб , на много богаче багажник бы стал. А так молодца все четко !

---

Спасибо за предложение. Скорее всего корпус саба позже перетяну в кожу. Пол одназначно оставлю в карпете. НЕ думаю что алькантара будет оптимальным покрытием для багажника. И кстати, в Туареге вся отделка багажника выполнена из карпета. Как пол так и боковые панели. Я просто повторил штатную крышку. Отделка из алькантары будет чужеродна и убьет практичность.

---------- Сообщение добавлено 08.04.2012 в 18:45 ----------

Кстати, есть посмотреть по ГОСТу обозначения плавкого предохранителя, то я не сильно накосячил в схеме.
