SAAB 9-5. SAAB-рат прожект.

Цитата:

---

Сообщение от SAAB-рат

Генераторы идей:
http://magnitola.org/attachment.php?...7&d=1331272117

---

Пора завязывать с генератором идей....

Кроссы - есть, правда только на ФНЧ и ФВЧ.

ФСЧ, как и динамиков пока нет.

А что по схеме не так?
Правда по схеме суммарно не 6 Ом получается, а 2,66 Ом.

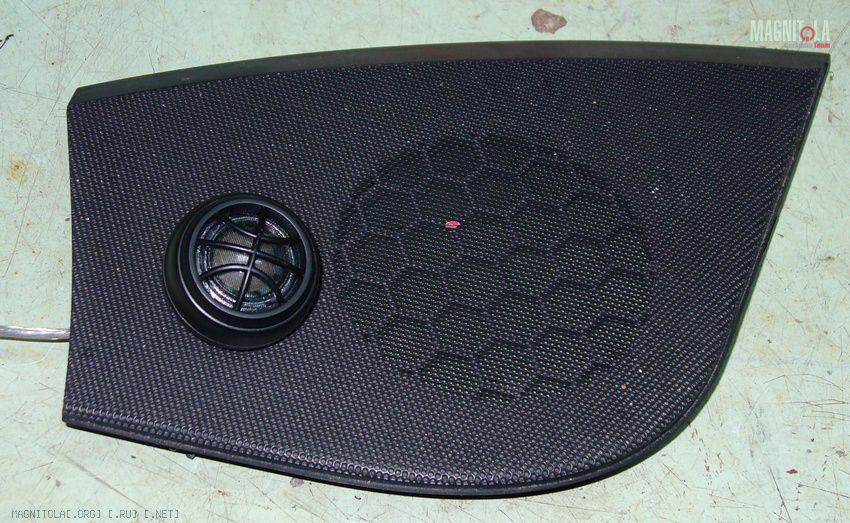

Твиттеры решил поставить рядом со среднечастотниками:
Вложение 198359

Заказал Hertz HL 70.4 Midrange в углы торпеды.

Цитата:

---

Сообщение от SAAB-рат

Кроссы - есть, правда только на ФНЧ и ФВЧ.
ФСЧ, как и динамиков пока нет.
А что по схеме не так?
Правда по схеме суммарно не 6 Ом получается, а 2,66 Ом.

---

Коллега, такое сопротивление будет лишь по постоянке, при условии отсутсвия кроссов!
Чем вы собрались фильтровать все это хозяйство? Пока я вижу, что вы собираетесь фильтровать мид и пищ штатным кроссом (двухполосным) и к этому прикрутить середину без фильтрации? Ай-ай-ай(.
А потом чем вы будете усиливать? уж не головой ли? Чувствую звук вас разочарует.

попробую по порядку:

Цитата:

---

Сообщение от SAAB-рат

Продолжу рассказ...
На оудну дверь ушло примерно 2 листа 0,53 х 0,75 см.
Обклеил примерно 90% (стеклоподьемник не вынимал). Обклеивал только наружный металл и заделал им отверстия.

Все отвертстия заделаны, дверь готова к шумке:
Вложение 197825

---

вообще основную вибрационную нагрузку берет на себя именно внутренняя панель двери, на которую крепится динамик
так что основные усилия нужно было прилагать именно по укреплению и виброизоляции именно внутренней стенки двери.
Отверстия нужно заделывать не СТПшкой, а либо металлом либо "на худой конец" фанерой.

Цитата:

---

Сообщение от SAAB-рат

А вот и сама шумка (Сплен 4 мм):
Вложение 197831

---

сплен не является шумоизоляцией - это теплоизолятор. А наклеивание его между обшивкой и дверью легко может привезти к скрипу этой самой обшивки.

Цитата:

---

Сообщение от SAAB-рат

Динамики DLS и Пионер (штатный):
Вложение 197833

Вложение 197835

---

а мне вот штатный пионер показался более интересным динамиком - подрезать его снизу посильнее и оставить двухполоску (но это так, лирическое отступление)

Цитата:

---

Сообщение от SAAB-рат

Теперь по подключению динамиков. Все динамики НЧ/СЧ/ВЧ у нас по 4 Ом.
Майфун работает с сопротивлением динамика в диапазоне 4~8 Ом.

Если подключим три динамика параллельно - рано или поздно спалим майфун (усилитель). Сопротивление канала при таком подключении будет равным 4 ома / 3 динамика = 1,33 Ом. Когда сопротивление канала отличается от сопротивления на который расчитан усилитель (майфун), последний, падлюка, горит. :black_eye:

Если подключим последовательно, то получим 3 динамика * 4 Ом = 12 Ом. Усь (майфун) горит также весело как и в предыдущей схеме подключения. :black_eye:


Вы спростите, что делать?


И я отвечу. Делаем параллельно-последовательное соединение.

http://magnitola.org/attachment.php?...9&d=1331327175

В итоге имеем сопротивление канала = 6 Ом, что очень хорошо для усилителя (майфуна), учитывая некоторое колебания сопротивления динамиков при разной мощности, мы всегда остаемся в диапазоне расчетных сопротивлений усилителя (майфуна).

И сопротивление НЧ-динамика = 4 Ом.
Связки СЧ/ВЧ-динамиков = 8 Ом.

Тоже хорошо, потому как НЧ-динамик располагается дальше всех (от ушей). И будет при такой схеме подключения ирать громче.

Все, я - спать, завтра продолжу...

---

ну это конечно аццкий отжиг.
Автор, завязывай генераторами злоупотреблять!!!

P.S. в теме упущен немаловажный момент - где фильтруюущая часть? КАК..................КАК это все подключать бедете?

Лучше не лезть в трехполоску... Там все слишком плохо, особенно для безпроцев.
А кроссоверы обязательно. По вашей схеме на все динамики идет весь частотный диапазон.
Быстро паленым запахнет :-D

Да генератор идеи жёсткий. а от подключения в 6 ом. такой схемой вообще под сталом. слов нет жесть. Извините за флуд не сдержался минут 30 ржал

Цитата:

---

Сообщение от Pogorell

Да генератор идеи жёсткий.

---

С юмором весной проблемы смотрю у многих))) Авитоминоз могет? :guffaw: Отличный генератор и пупышки замечательные. А вот схема сурова!
ЗЫ. У меня брат в Минске двоюродный - тож на саабе ездиет. И саабов там море а у нас всего с десяток в городе, интересная машинка - но фронт штатный безобразный как у многих остальных авто. Автору удачи и разобраццо что к чему!

да не, сама схема вполне может иметь право на жизнь, но при пассивном делении - а расчет последовательных фильтров дело не шуточное.
Но вот итоговые 6Ом конечно убивают :D

Да уж......
гыгыгыА чем "Майфун" -усь отличается от "Майфуна" ГУ?:class:
Что то от серого дилера от Пролежней?
