DM Rocker, полегчало?
Уже неоднократно было написано как сделать самостоятельно пульт управления
к процессорам Хеликс, я решил свой опыт собрать в одной записи о
конструировании пульта в конкретный автомобиль .

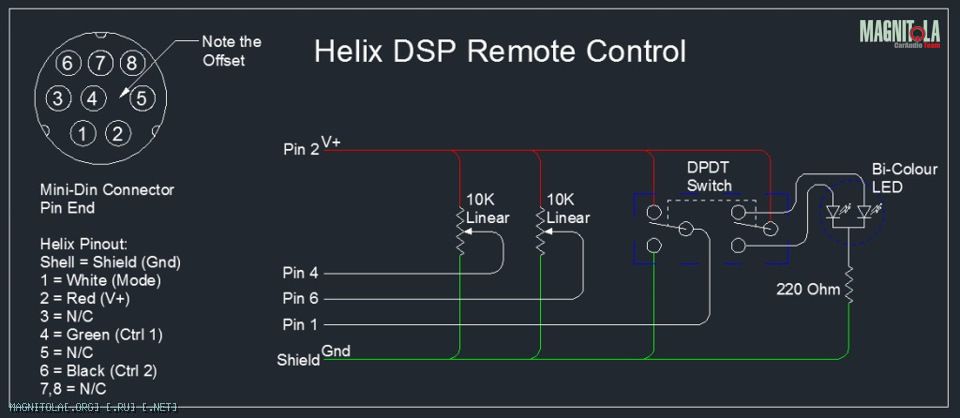

Схема почти без изменений принята вот эта, разве что номиналы резисторов были
изменены на 50 кОм.
Вложение 1250928
У резисторов 10 кОм почему-то очень узкий рабочий сектор, то есть диапазон регулировки.
Сначала при вращении мало что меняется, потом очень маленький сектор от тихо до громко
и потом орёт.(((
Сначала показалось после смены резисторов номиналом больше рабочая область расширилась,
но потом пришло понимание, что не сильно.(((

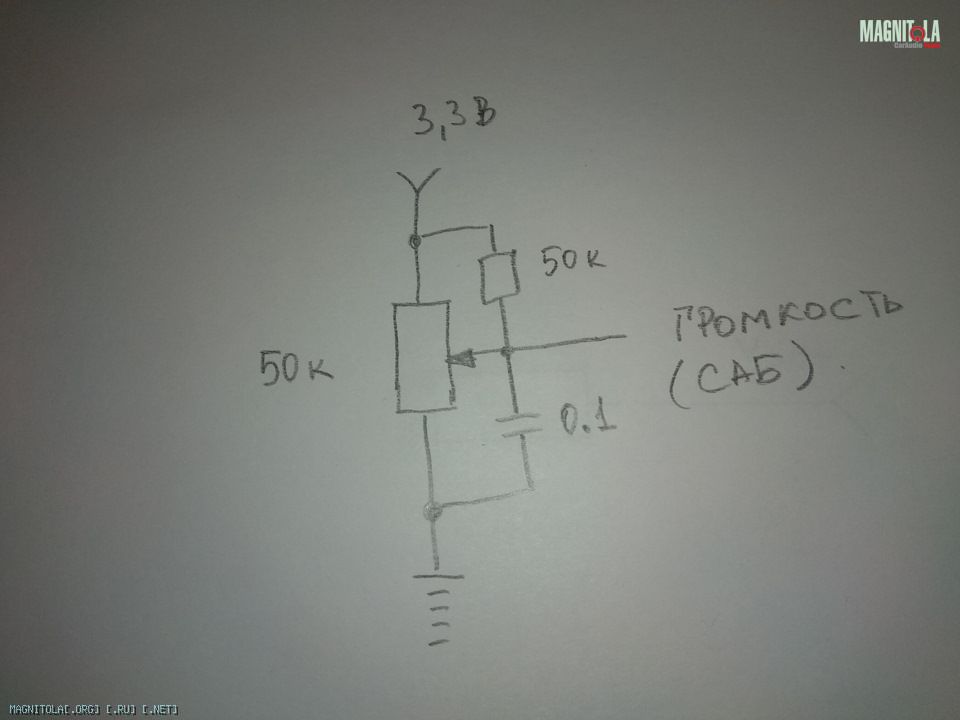

Поэтому и с громкостью и с уровнем саба надо произвести небольшую доработку.
Добавляем постоянный резистор 50 кОм мощностью 0,125 или 0,25 Вт.
И заодно конденсатор 0,1 мкФ, типа фильтр от помех или что-то в этом роде.
Вложение 1250930
Мне нужен был пульт без кнопки, но с вольтметром-индикатором условной
громкости, потому как требуется указывать громкость при судействе на
соревнованиях. Схему эту позаимствовал у Аркадия.

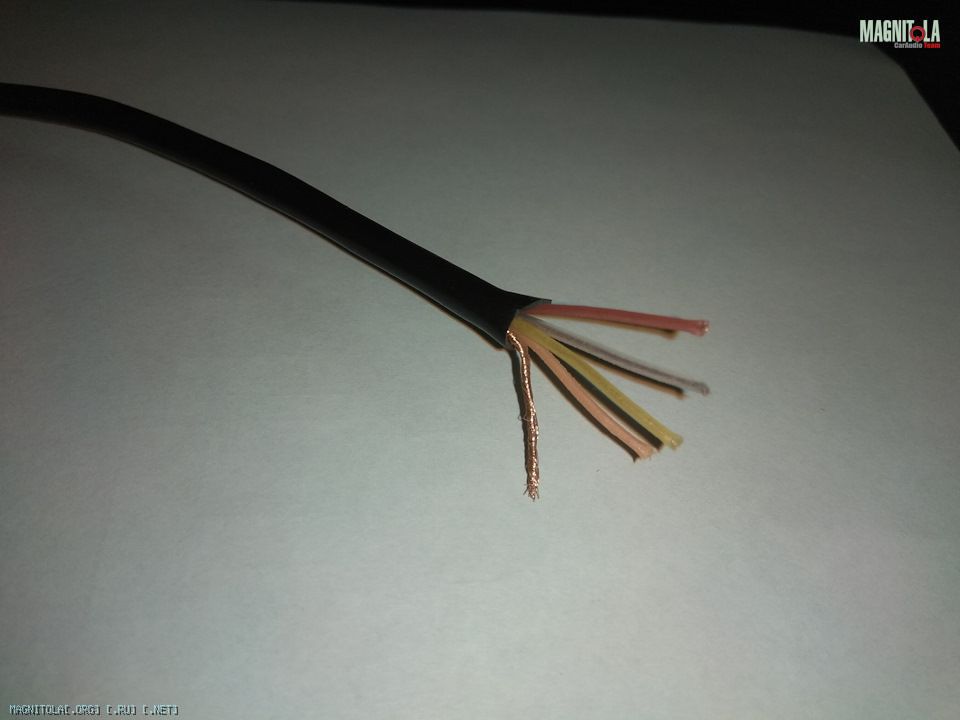

Комплектующие для пульта : кабель четырёхжильный в экране, разъём,

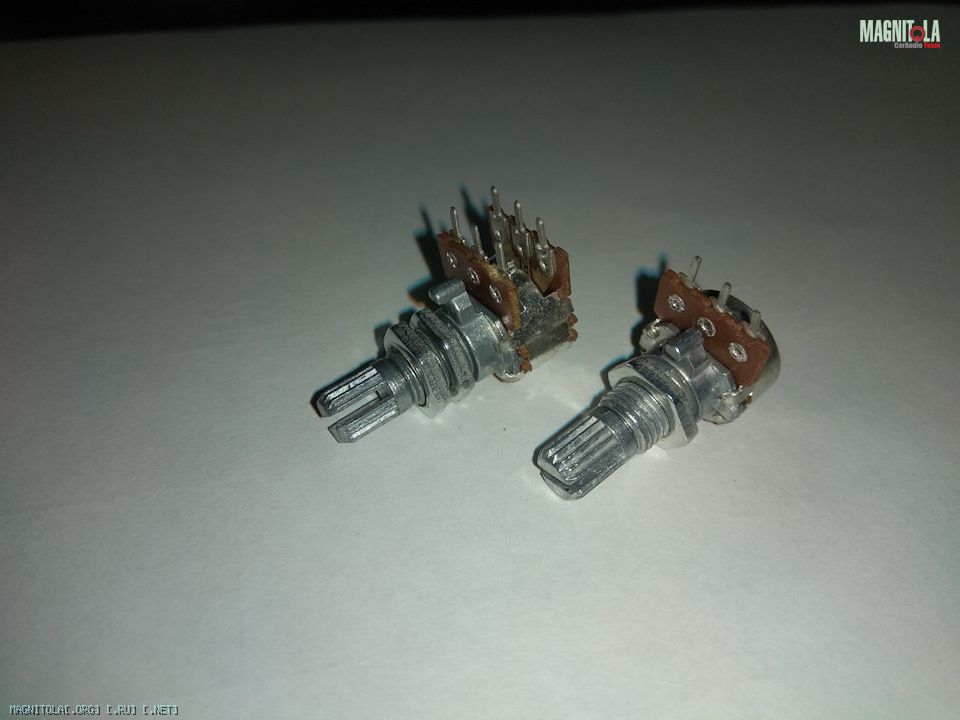

два переменных резистора на 50 кОм (стерео и обычный) 4 конденсатора 0,1 мкФ,

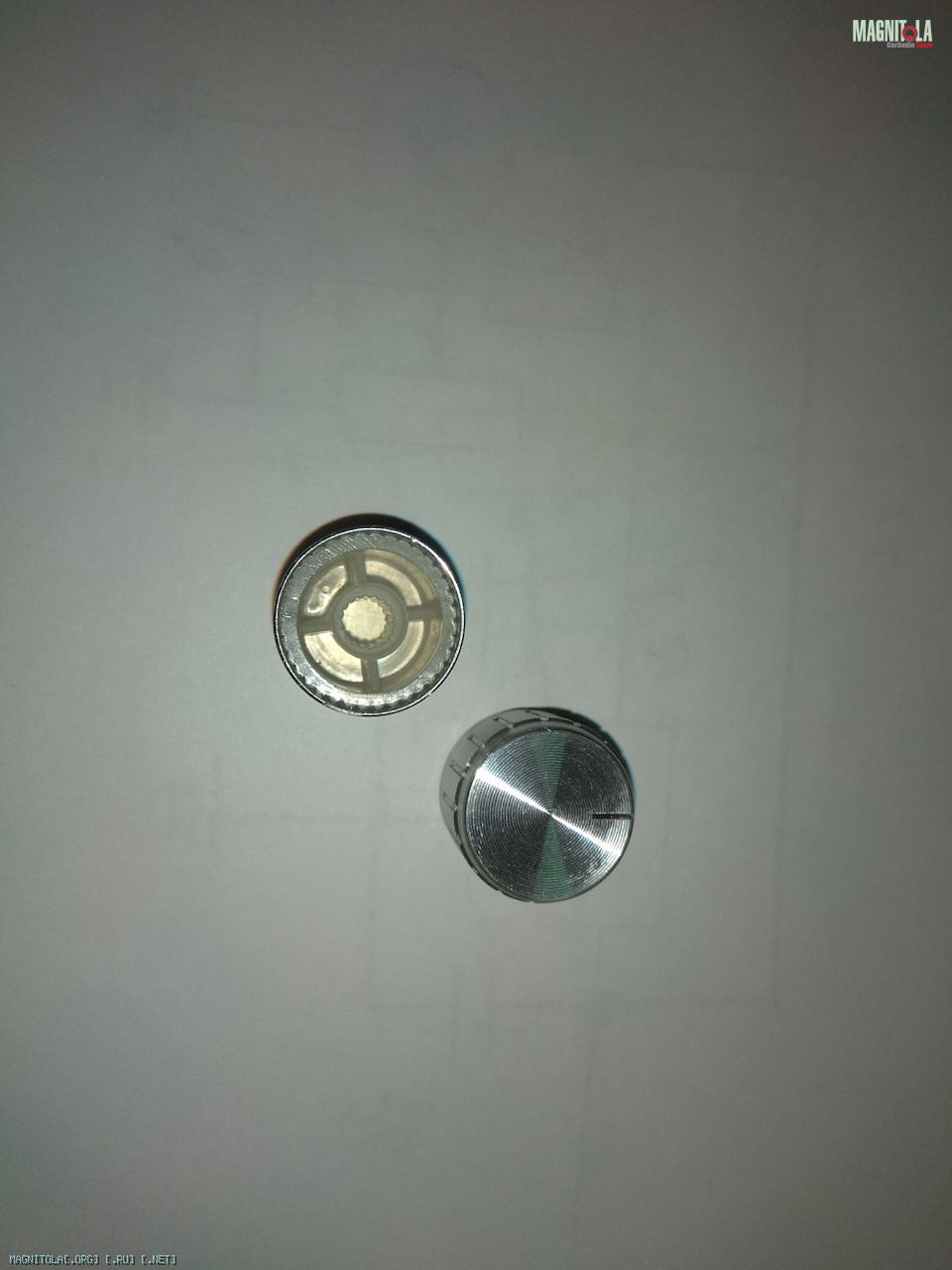

два постоянных резистора 50 кОм, ручки декоративные, вольтметр.
Цвет и размер можно выбрать по вкусу приближённо к подсветке кнопок
вашего автомобиля ( у меня красный в корпусе) . Диапазон измерений вольтметра
0 — 30 В или больше, но обязательно трёхпроводный (земля, +12 В, сигнальный).

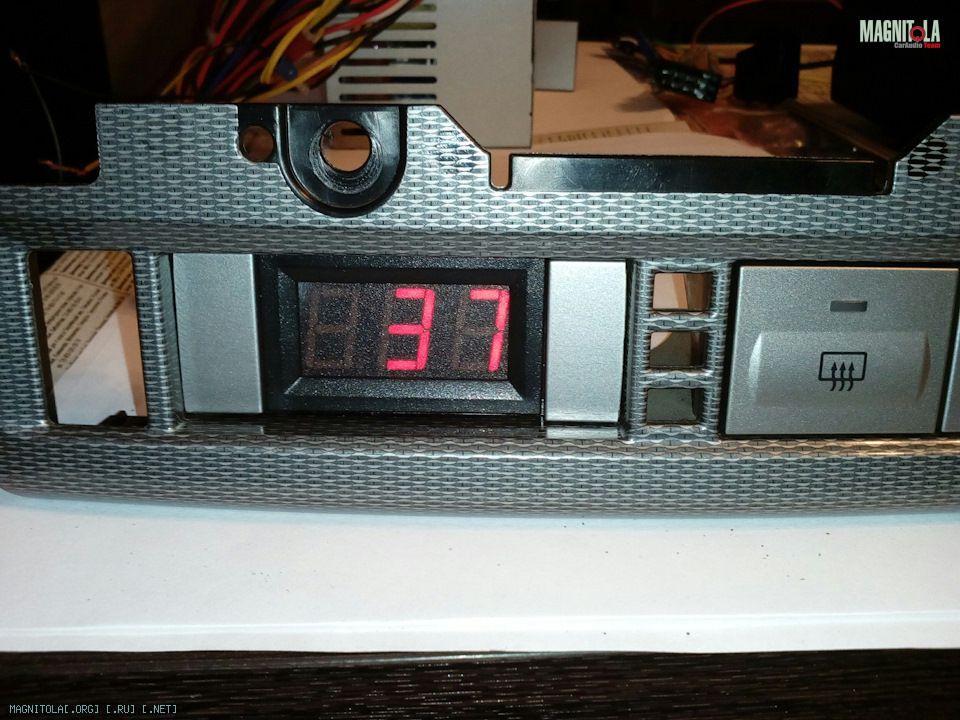

Точку индикатора я заклеил для красоты под стеклом.
Вложение 1250932
Вложение 1250934
Вложение 1250936
Вложение 1250938
Вложение 1250940

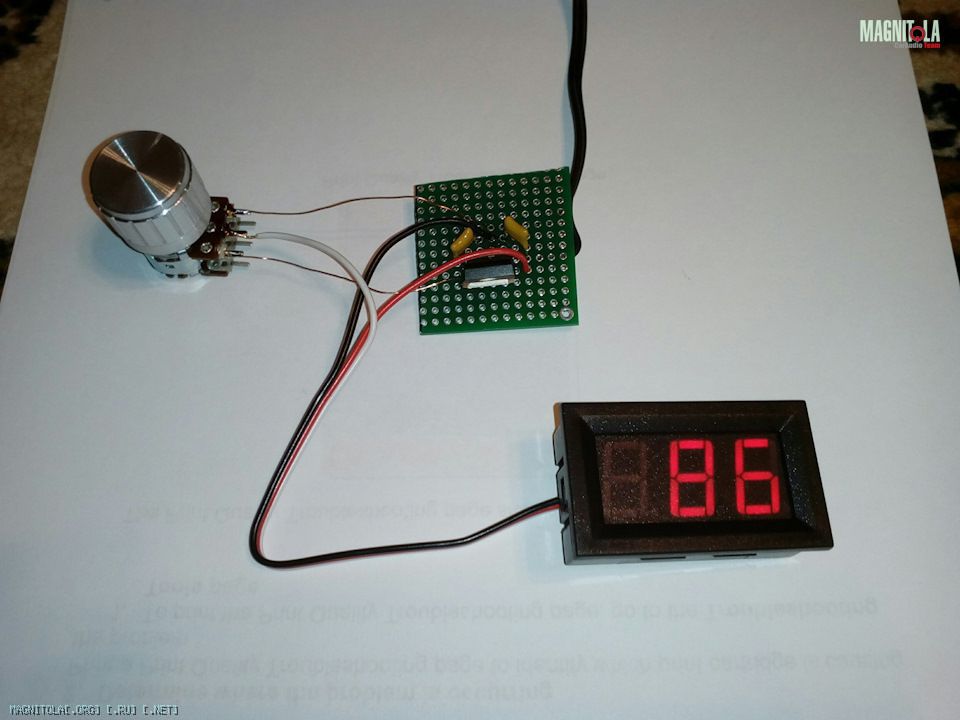

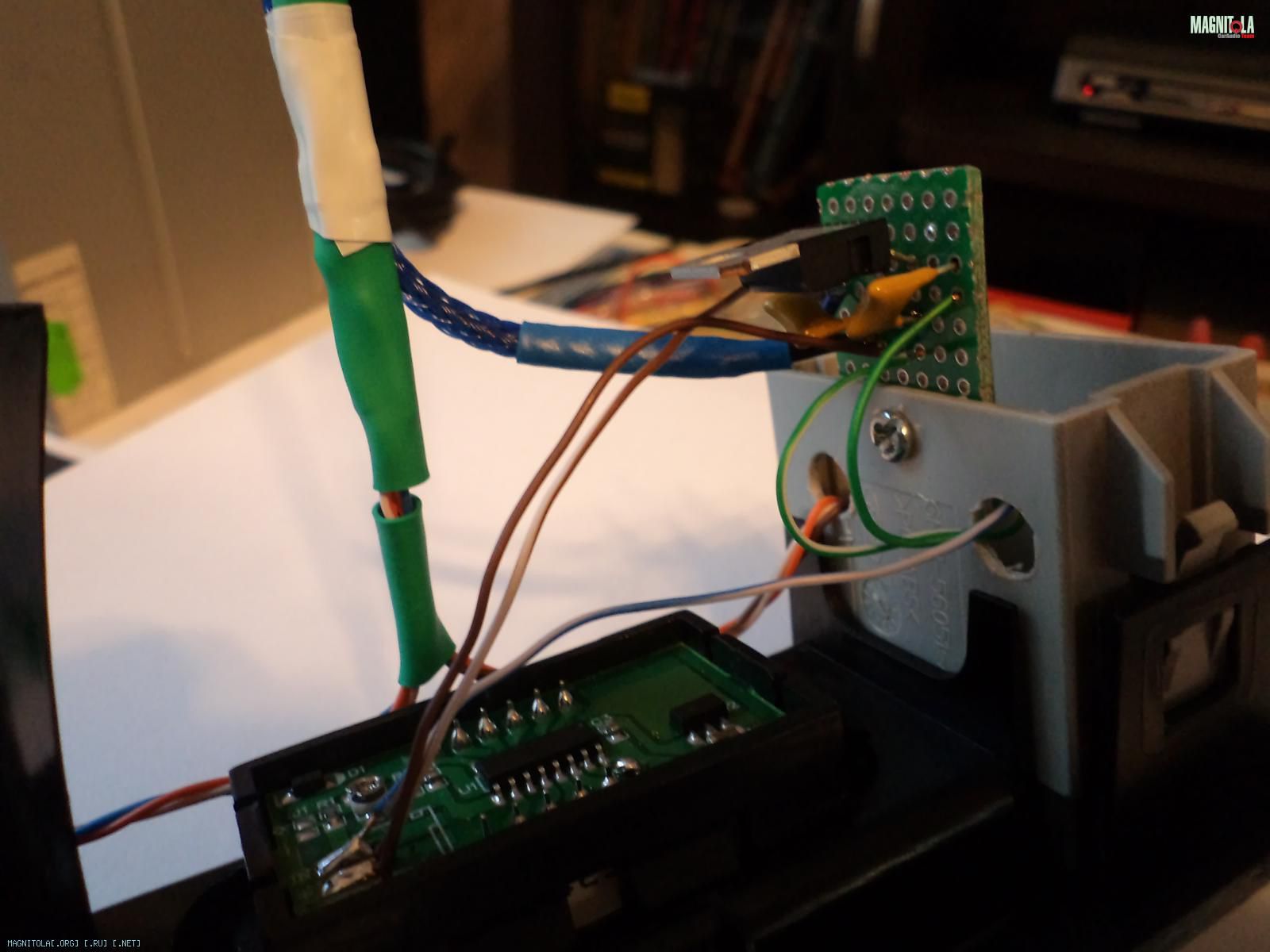

Схемка стабилизатора спаяна на макетной плате.
Вложение 1250942

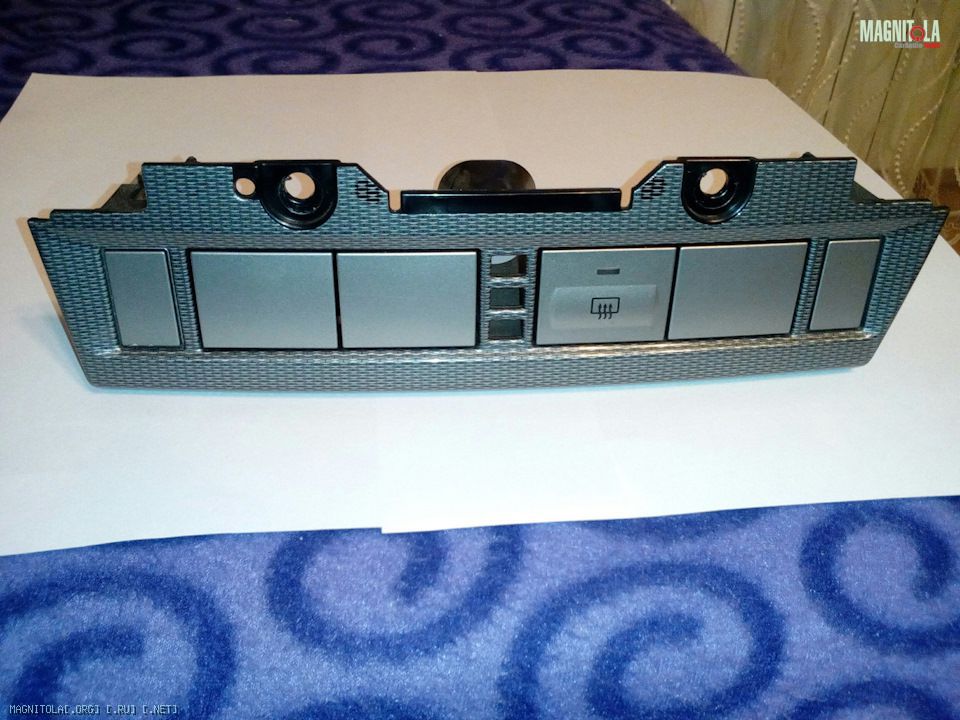

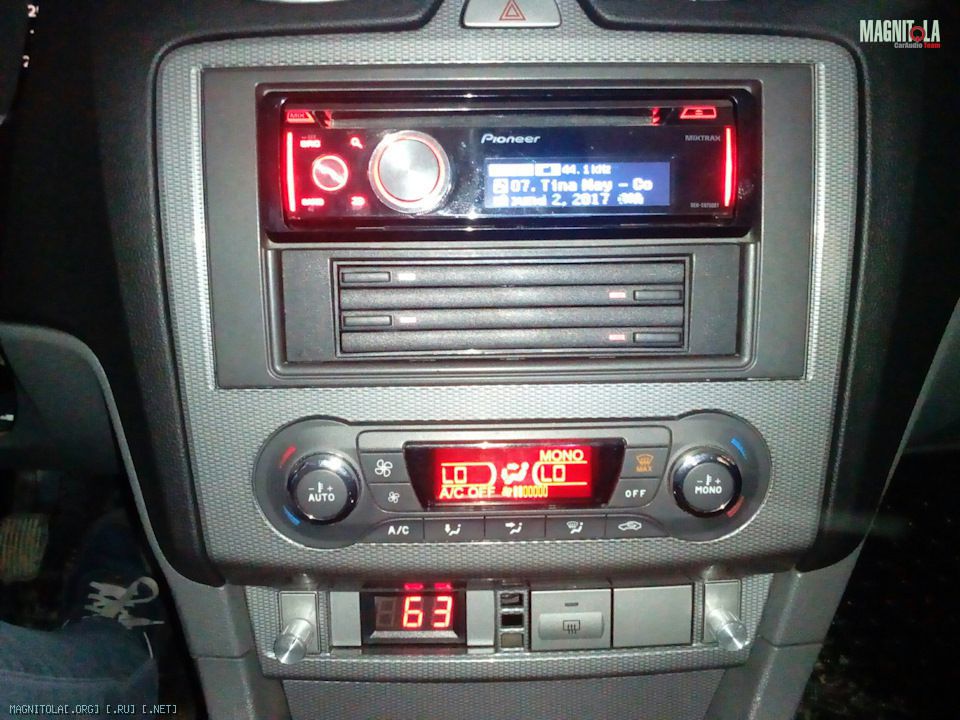

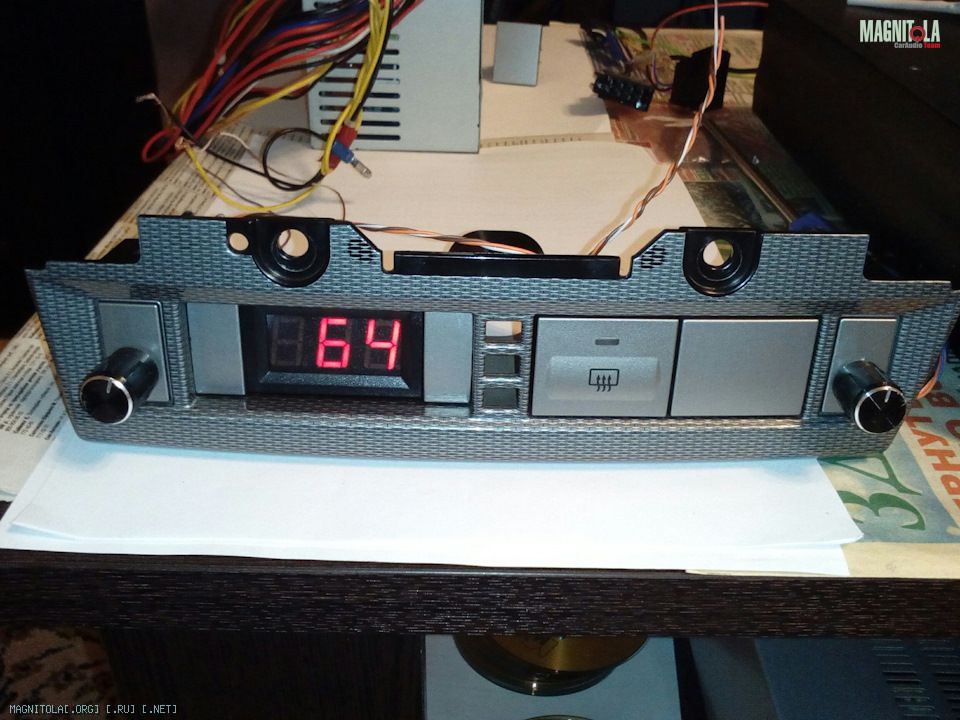

С местом размещения пульта в автомобиле определился не сразу. Выбор

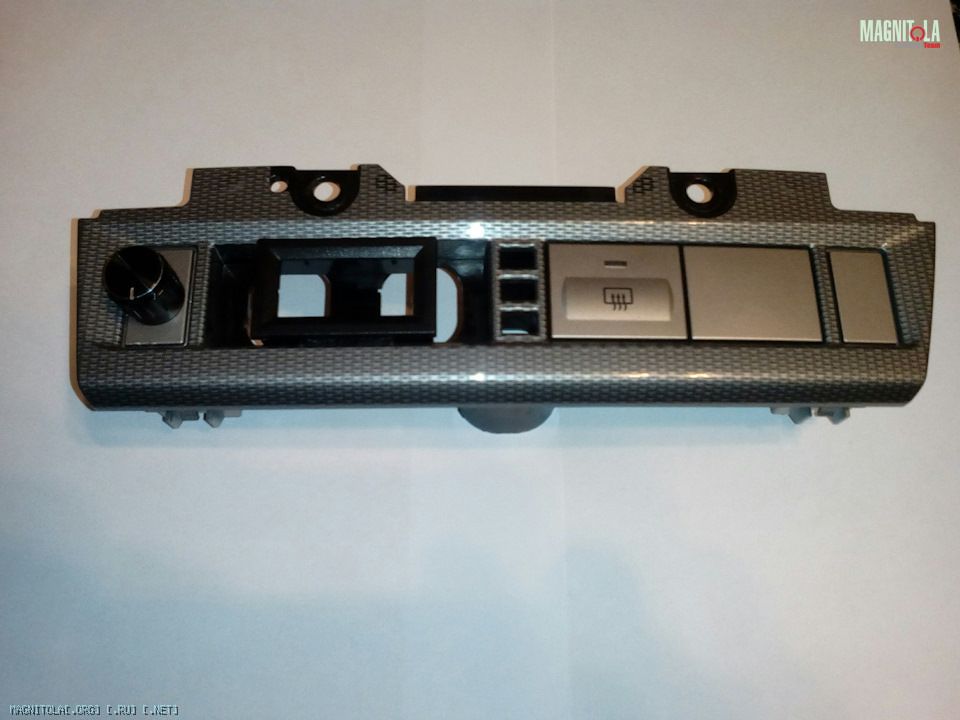

пал на панель кнопок обогревов. В моём случае она практически "пустая".
Вложение 1250944
Вложение 1250946
Одну заглушку пришлось распилить на вставки по бокам вольтметра.
Вложение 1250948
Вложение 1250950

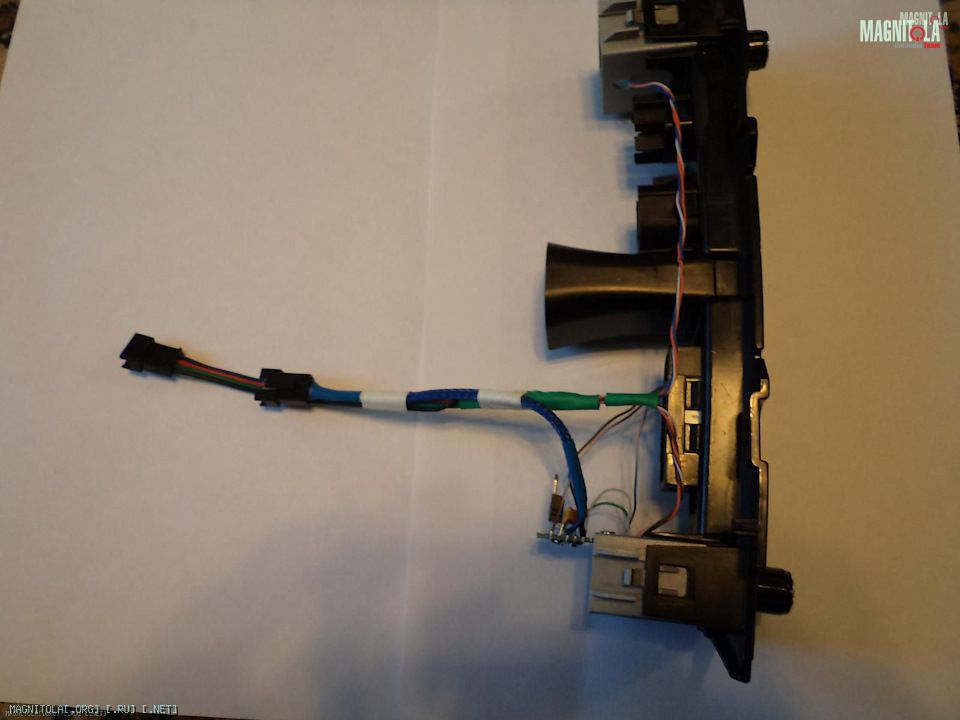

Для облегчения снятия и установки кабели оснащены разъёмами.
Один разъём — шлейф управления процессором, второй "+" и "-"
питания для вольтметра.
Вложение 1250952
Вложение 1250954
Вроде мелочь, но пришлось потратить некоторое количество времени
на изготовление, обкатку и внедрение.
Вложение 1250956
По резисторам-наверное не та линейность выбрана. . .
Пробовал резисторы с разными буквами - результат примерно одинаковый.Цитата:
Сообщение от chu0037
А пульт хеликса в аналоге громкостью рулит?!Цитата:
Сообщение от DM Rocker
Отправлено с моего STF-L09 через Tapatalk
Нет , насколько я понял рулит он цифрой.Цитата:
Сообщение от kruizo
А почему стерео резистор?Цитата:
Сообщение от DM Rocker
Отправлено с моего STF-L09 через Tapatalk
---------- Сообщение добавлено 02.11.2018 в 17:26 ----------
Аааааа... Второй канал резистора циферки на вольт метре меняет)))
Отправлено с моего STF-L09 через Tapatalk
Да , именно так.Цитата:
Сообщение от kruizo
Наконец-то получилось произвести долгожданный эксперимент .
Как известно волею судеб я стал пользователем Фри-Эйрных сабвуферов в силу
компоновки кузова. И соответственно всегда хотелось проверить как же будет
играть в багажнике сабвуфер в оформлении ЗЯ.

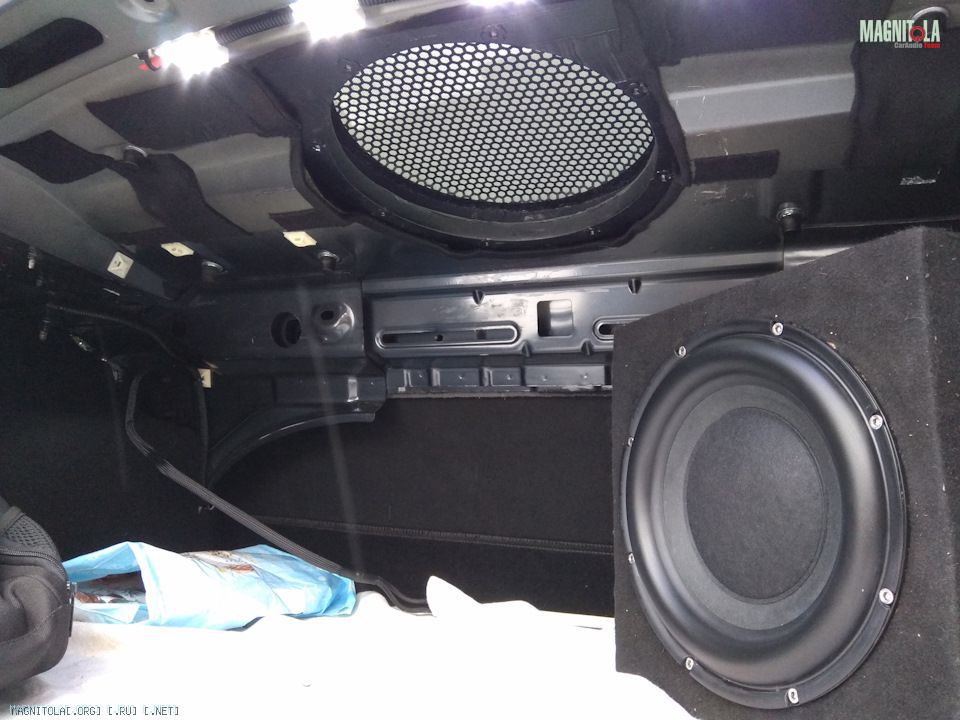

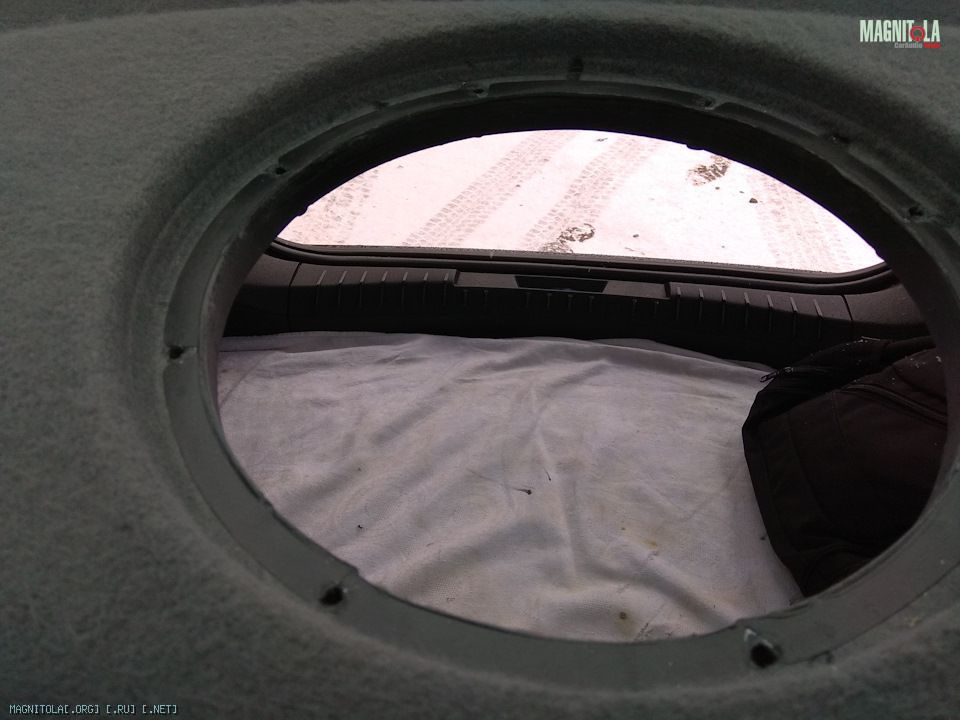

Для начала откручиваем фришник.
Вложение 1255946

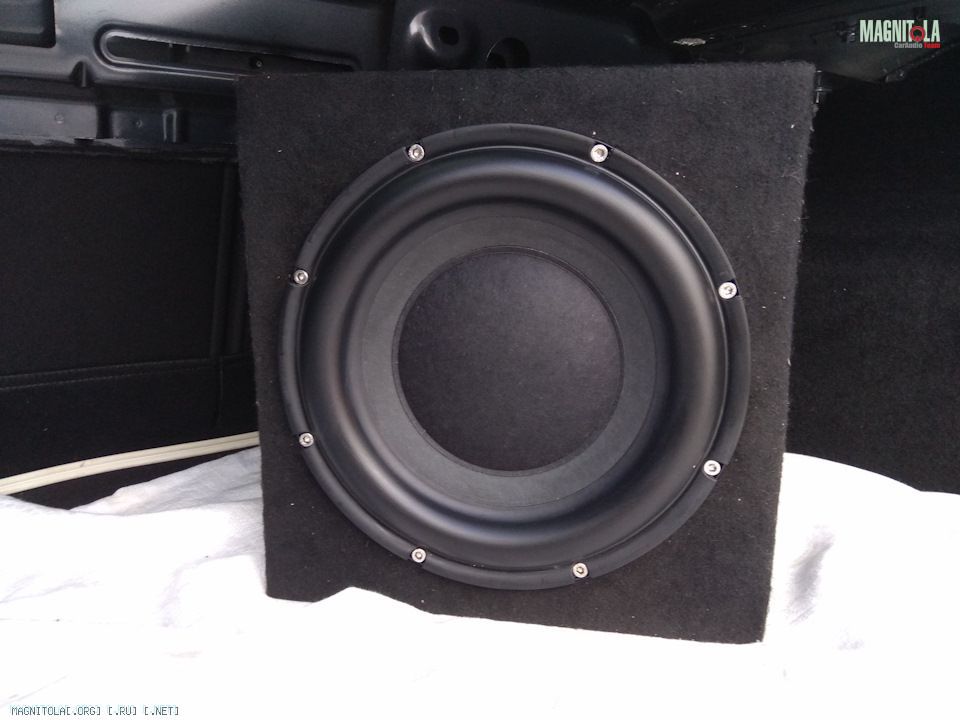

ЗЯ был приобретен владельцем саба в готовом виде от такого же точно дина
обьемом 14 литров "грязными".Собираем, подключаем.
Боеголовка — полюбившийся многим очень недорогой динамик Arslab 10".
Вложение 1255948
Прослушивание: немного изменил настройки кроссовера и задержек для согласования с фронтом. Первые впечатления : играет плотно, собранно, не мажет. В общем и целом эксперимент прошел удачно, кроме одного но. При всех положительных моментах все же нужен сабик следующего калибра, а именно 12". В общем нужен не сильно тяжелый и не требующий большого обьема динамик для производства следующего эксперимента.

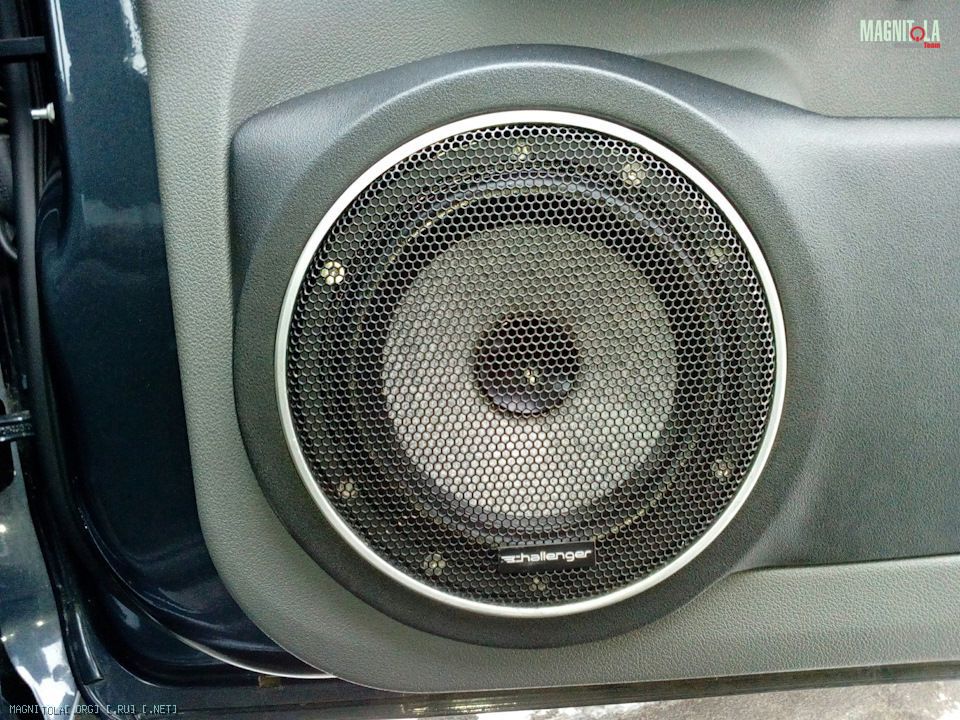

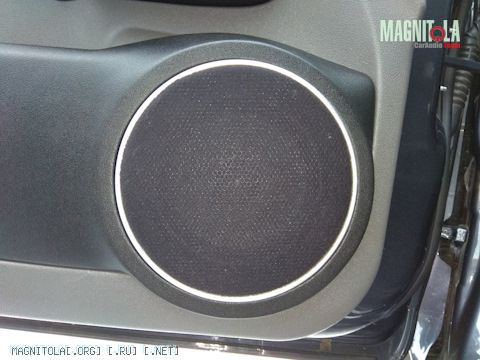

Дело было в воскресенье, пробую навести эстетику на мидбасе.
Вложение 1255950
Вложение 1255952
Живьем интереснее выглядит, вспышка несколько осветляет картинку.
Ещё один момент практичности или твика флэшки.

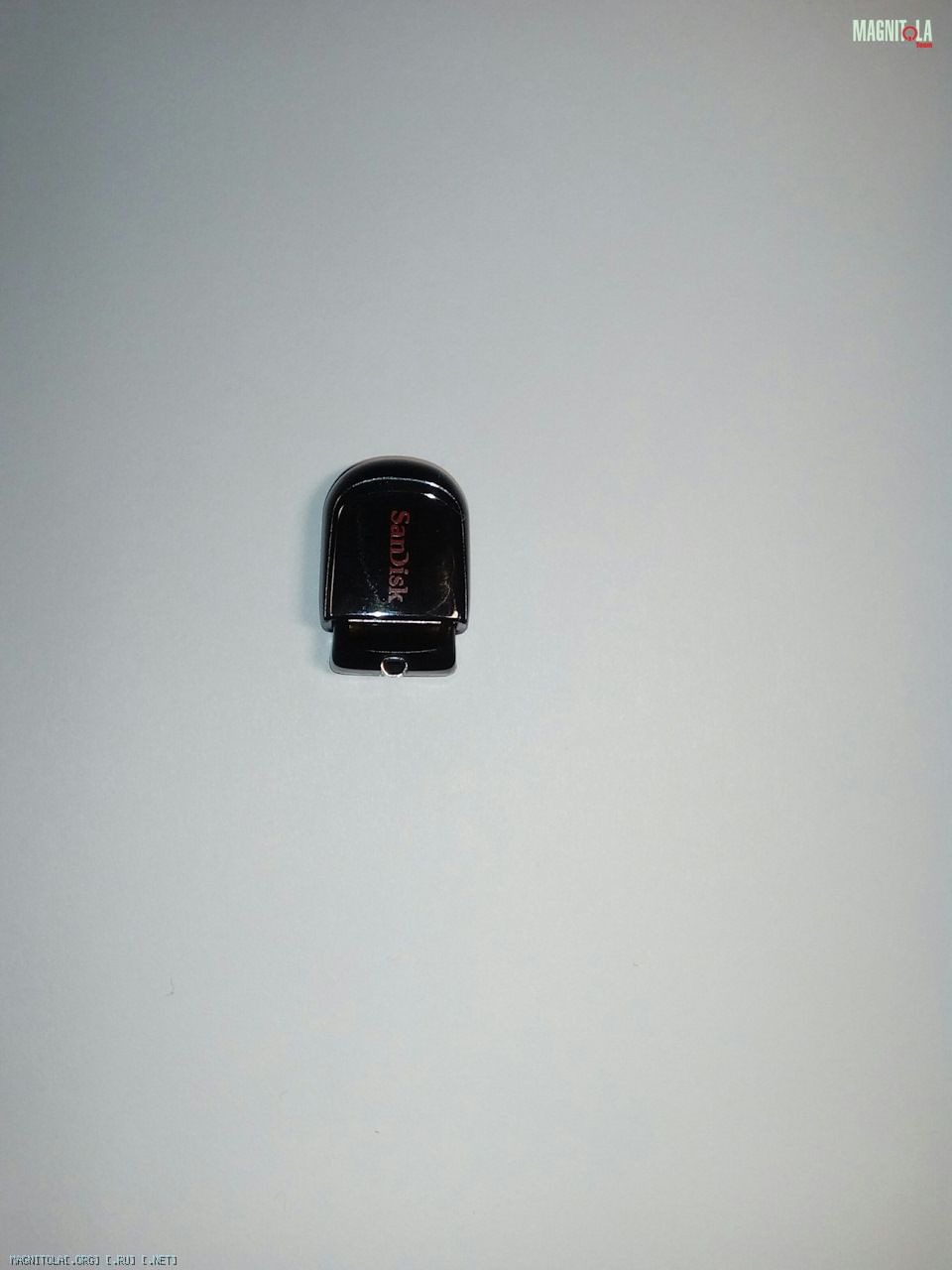

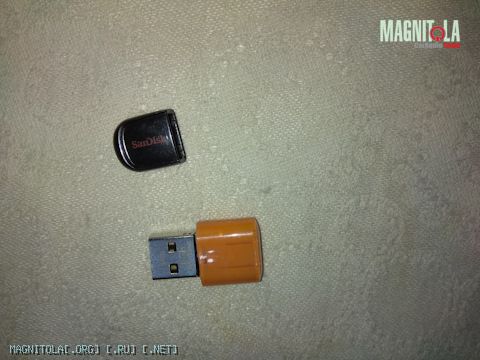

Некоторое время назад я купил такую флэху.
Вложение 1255954

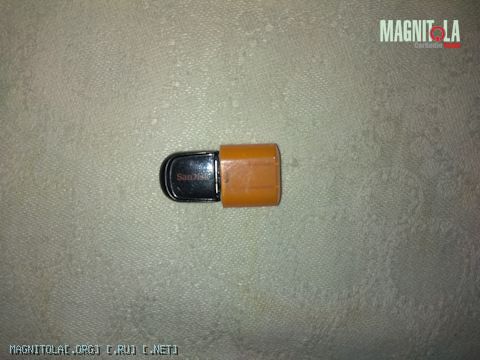

Всем бы хороша, но корпус настолько мал, вытаскивать, да
и вставлять мне было очень неудобно. Программа твика : колпачок
от ненужной флэхи, двухкомпонентный пластилин. Смешиваем пластилин,
набиваем колпачок, вдавливаем флэху . Излишки пластилина удаляем,
сушим — радуемся результату.
Вложение 1255956
Вложение 1255958
Чем больше слушаю — тем больше проникаюсь. Очень даже нравится как
фронт сошелся с этим сабом, который живет в багажнике седана.
Уже думаю о выборе, Фриха не в лидерах. Если позволит возможность
послушаю и 12" в оформлении ЗЯ для понимания, но я вполне удовлетворился
бы этой "десяткой".
