Автозвучим автомобиль жены! Проект С4 КУПЕЕЕ!

Всем Привет! Ну Вот наконец то я договорился с женой по поводу инсталяции автозвуковых игрушек в ее автомобиль , а именно в Citroen C4 купе Вложение 244554Вложение 244554. Долго боролся и поборолся)) Сейчас прикуплен полностью фронт и апгрейт для вывода из штатной головы РСА сигнала.
Саб и усилитель пока жду.
Задумка такова:

1. Трехкомпонентный пассивный фронт. Решил воспользоваться компонентами индонезийской компании Crescendo, состав таков:

• НЧ звено Crescendo MS-6 Вложение 244538 Дифузор из полипропилена и диаметром 17 см , а значит на чуточку но больше чем 16.5 см. Установка мидбасов планирую в штатные места с интересными направленными проставками, сделанных из фанеры с покрытием из полиэфирной смолы для предотвращения резонансов и гниение фанеры.
• Сч звеньями назначены Crescendo MB-3N-Wogl Вложение 244540 которые без защитных решеток, Отдельно куплены декоративные грили в полированном стиле Вложение 244542.
• Последним звеном пришлись по вкусу ВЧ Crescendo T2RC Вложение 244544 не посредственно с полированным ободом.

Сч и Вч звенья будут располагаться в направленных подиумах на стойках лобового стекла. Градус направления будит определяться сегодня вечером. жду ее с работы)

2. Сабвуфер выбран таков ESX SX 1240 Вложение 244546, будит помещен в 24 литра коробом под заднюю спинку сиденья.
Выбор пал не с проста, ставил 10 и 12 дюймовые остался в обеих случаях очень доволен, 10- ку лудше ставить от 14 до 20 литров, 12 ку от 20 до 26 литров.

3. Усилитель выбран процессорный Airtone AMD 4.160 Вложение 244548 так же ставил не раз, для ценовой категории в связке усилитель + процессор, очень получается выгодно. Куда поставить пока не придумал, но есть два варианта: под сиденье переднее или под фальш на спинку заднего сиденья. Подключаться будит... 2 канала на фронт и мостом на саб, просто и сердито все.

4. Прикуплен интегратор-кроссовер Soundstream INT-2BX Вложение 244550 от штатной системы с усилителем. Входят 4 канала от штатной магнитолы выходят 4 канала + саб ( он же регулируется басовым регулятором, что очень удобно за не имением на штатной голове отдельных регулировок на сабвуфер) На сабвуфер есть встроенный кроссовер с 3-мя регулировками, фаза, чистота, и буст от 0-18 дб.
Так же с размещением кросса еще не определился!

По поводу проводки так же не решил , или на строит. рынок поеду куплю чисто медные на + и - и на акустику, и линейки отдельно спаяю, или в нарезку прикуплю акустических и силовых в автомагазине.

Приехав из отпуска набрался желания и сил, приступил к выполнению своей миссии по изготовлению подиумов для Сч и Вч на стойки.

Для начала изготовил кольца под СЧ ВЧ акустику. Чтоб колечки получались ровными и под размер , изготовил для фрезера самодельный циркуль ( еще 1.5 года назад) Вложение 244556Вложение 244558 внутренние кольца получаются радиусом всего 28 мм, наружнюю честно не мерил но большой !;)

Для вч звена отфрезеровал цельные кольца из единого куска фанеры заподлецо Вложение 244560 Вложение 244562

Для Сч все гораздо интересне было, изночально вырезал кольца для посадочной части динамика Вложение 244564 , а уже с верху накладкой отфрезеровывал накладки, после соединил обе части все с помощью ПВА Вложение 244566

После того как все высохло сделал фотографии с динамиками Вложение 244568Вложение 244570Вложение 244572Вложение 244574Вложение 244576

Сделал фотоотчет купленных компонентов

Фронт Вложение 244578Вложение 244580


И Апргрейт для совмищения штатной головы и ус-ля Вложение 244582Вложение 244584
Общая фотоооо всех устройств;) Вложение 244586

Вот чуть не забыл!На майских праздниках закатал двери шумкой СГМ 2.1 мм (внутренний слой + наружний + сплен 4мм) Честно двери огромные и так тяжело открывались, после шумки вообще тяжеленные стали как бронированные , на дверь по 3 листа ушло! щас вот думаю провисать то не будут)))
Но жана ощутила тип говорит тише стало! Как говорится нам мужикам все хорошо лишь бы не ворчали на нас.
Вложение 244588Вложение 244590Вложение 244592Вложение 244594Вложение 244596Вложение 244598Вложение 244600

Подпишусь, интересный будит инсталл.

Ну вот съездили с женой в мастерскую , направил на машине все куда нужно и снял стойки. Завтра в планах сделать уже под обтяжку обе стойки , технология как обычно чулочно-полиэфирно-шпатлевочная ))! После как все будит готово , перетяну алькантарой купленной в цвет стоек!

Немного фото! Не поверите вчера уснул за компом))

Все вот фотки направленных колец Вложение 244716Вложение 244718Вложение 244720 Жена правда измучила вчера, давай поехали спать хочу и т.д.! ну хоть направил все и слава богу, сейчас поеду форму придавать, обваливать в смоле и шкурить вечером фотоотчет.

Антонио, в каком городе если чо обращать внимание на красные ситроены? ;) ж)

Цитата:

---

Сообщение от Антонио

Немного фото

---

А ХДЕ ?
Чё-то не видать фоты.

Я фото вижу, всё норм.

Цитата:

---

Сообщение от Tim635

Я фото вижу, всё норм.

---

Странно, у меня ни один браузер не отображает фото в 5 посте. ж)

ну вот наконец то ситроен появился в инсталах :)) Хоть посмотреть как люди делают)

Да конечно посмотрите! Ладно продолжаем!!! вчера доделал подиум под сч вч под обтяжку, убил 1 день с 12 до 10 вечера, слава богу пока отпуск))

Все по порядку:

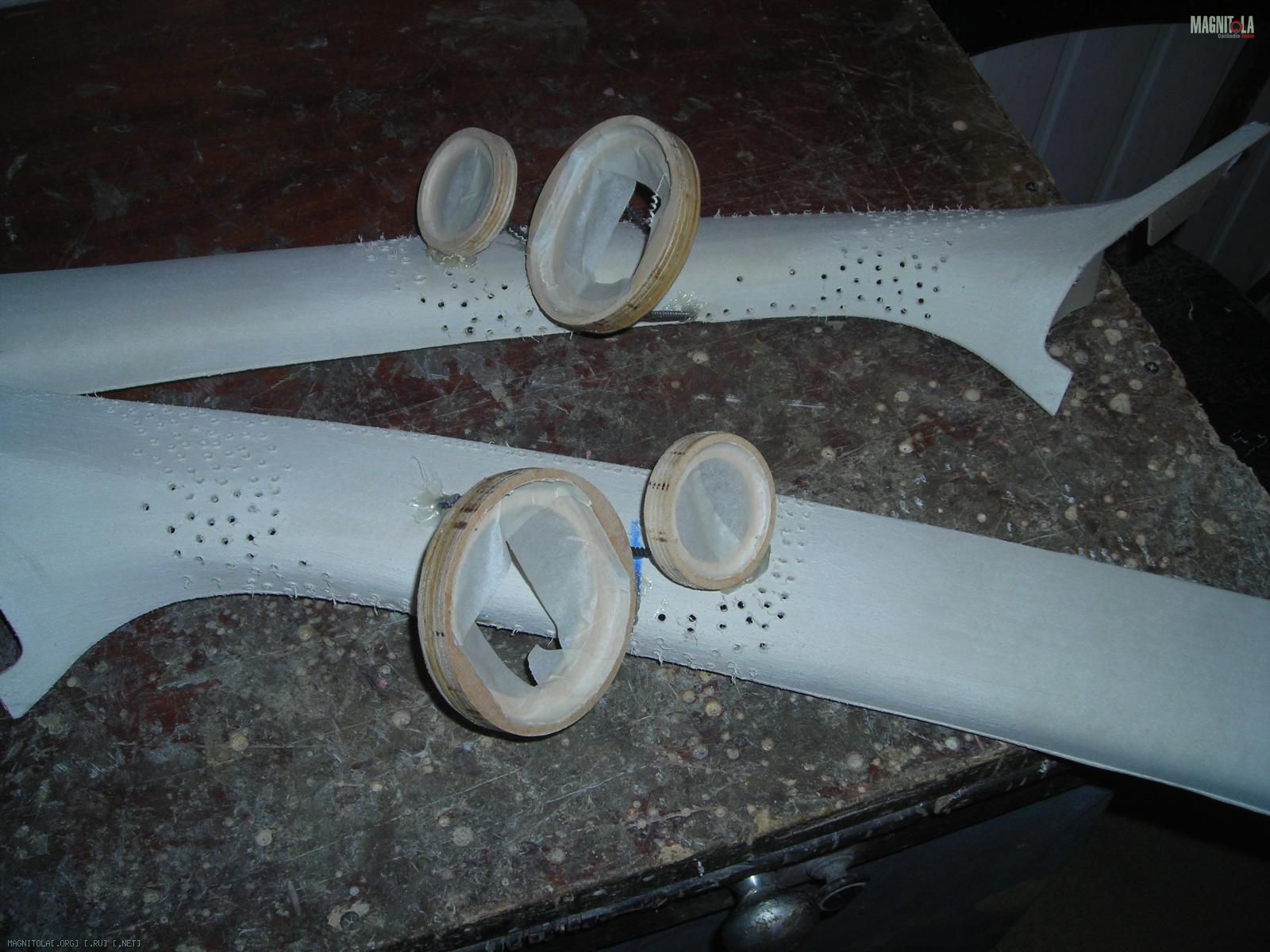

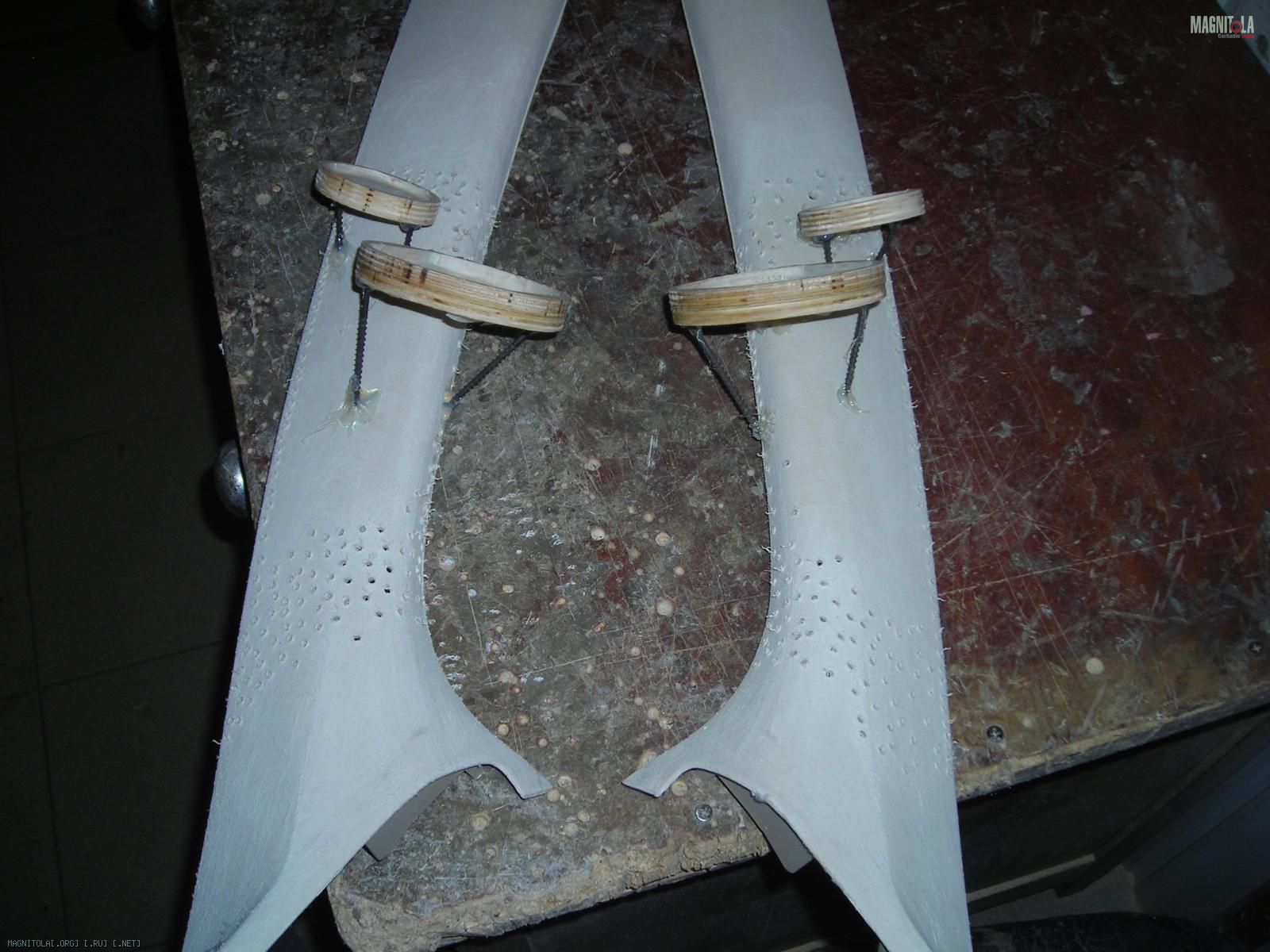

Направленные стойки изрешетил в местах где будит соприкасаться чулок с пластиком сверлом 3.5мм + подкрепил колечки саморезами чтоб не свернуть пока чулки натягиваешь на них, да кстате чтобы внутрь колец не налить смолы и по два часа потом вышкуривать из них ее сразу заклеить их скотчем малярным после все снимается с натекшей смолой без проблем и гемороя! Вложение 245100Вложение 245102

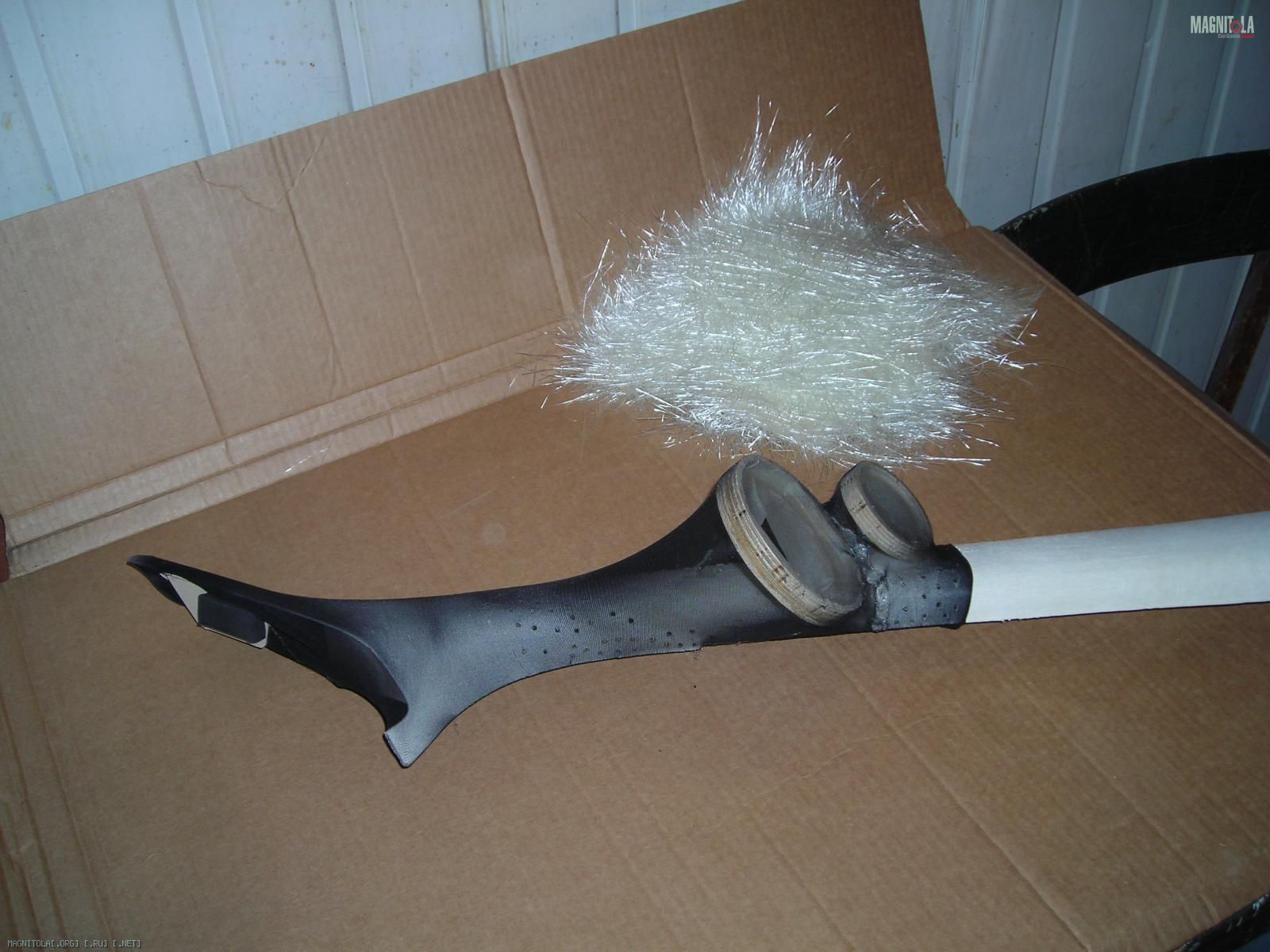

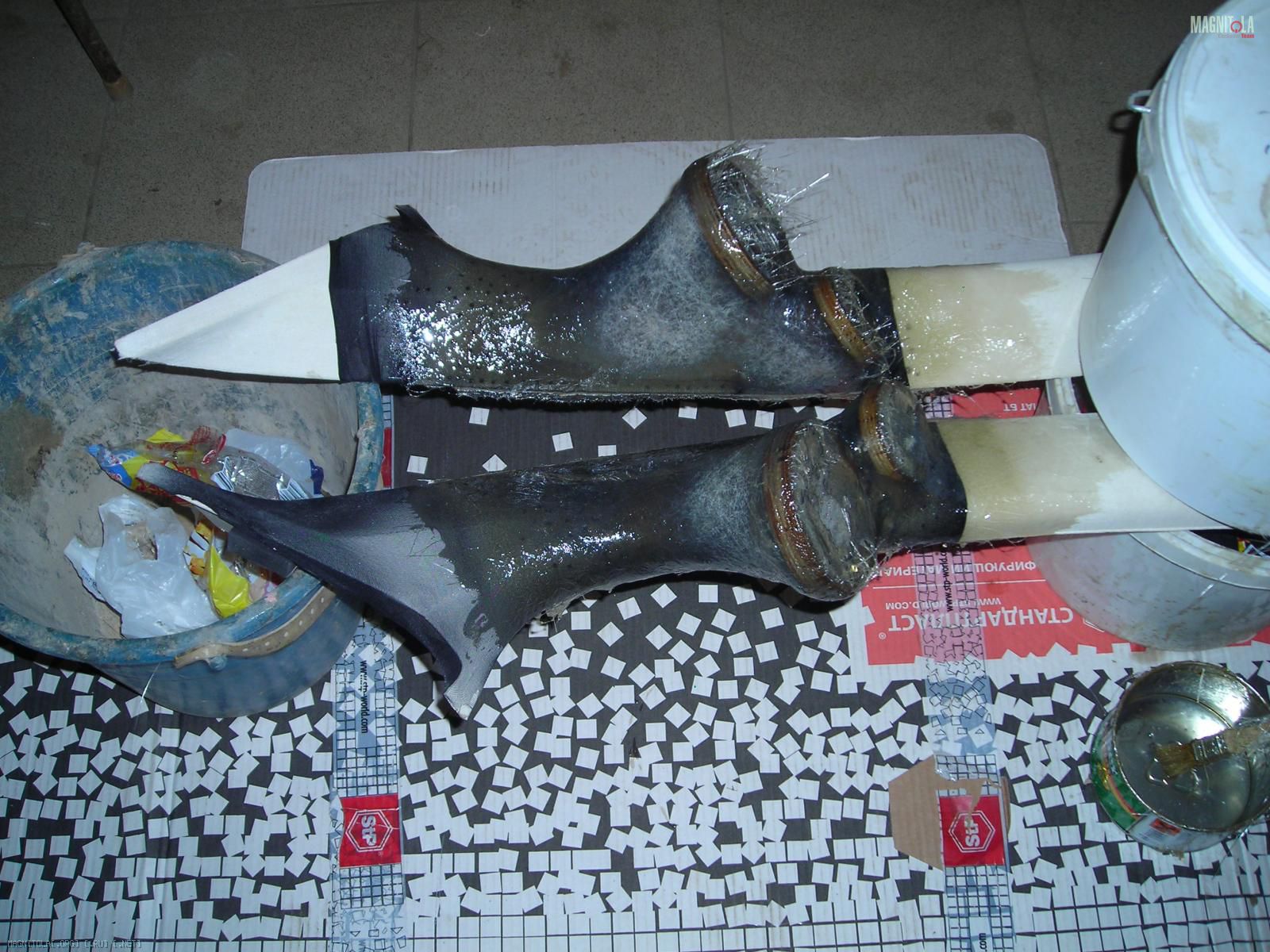

После, натянули колготки нарвали куски стекломата и завалили их толстым слоем смолы с тканью Вложение 245108Вложение 245110

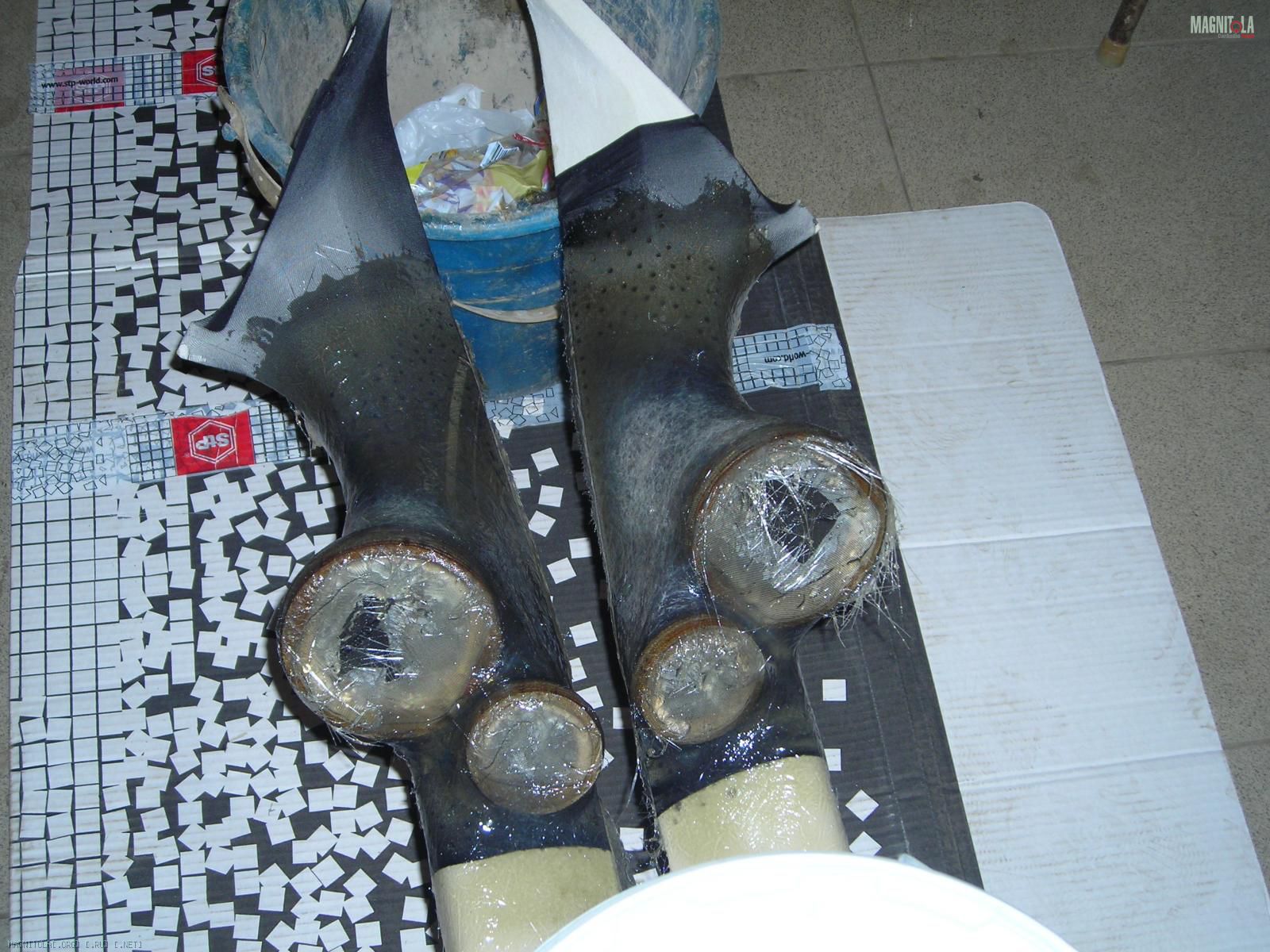

Вложение 245112

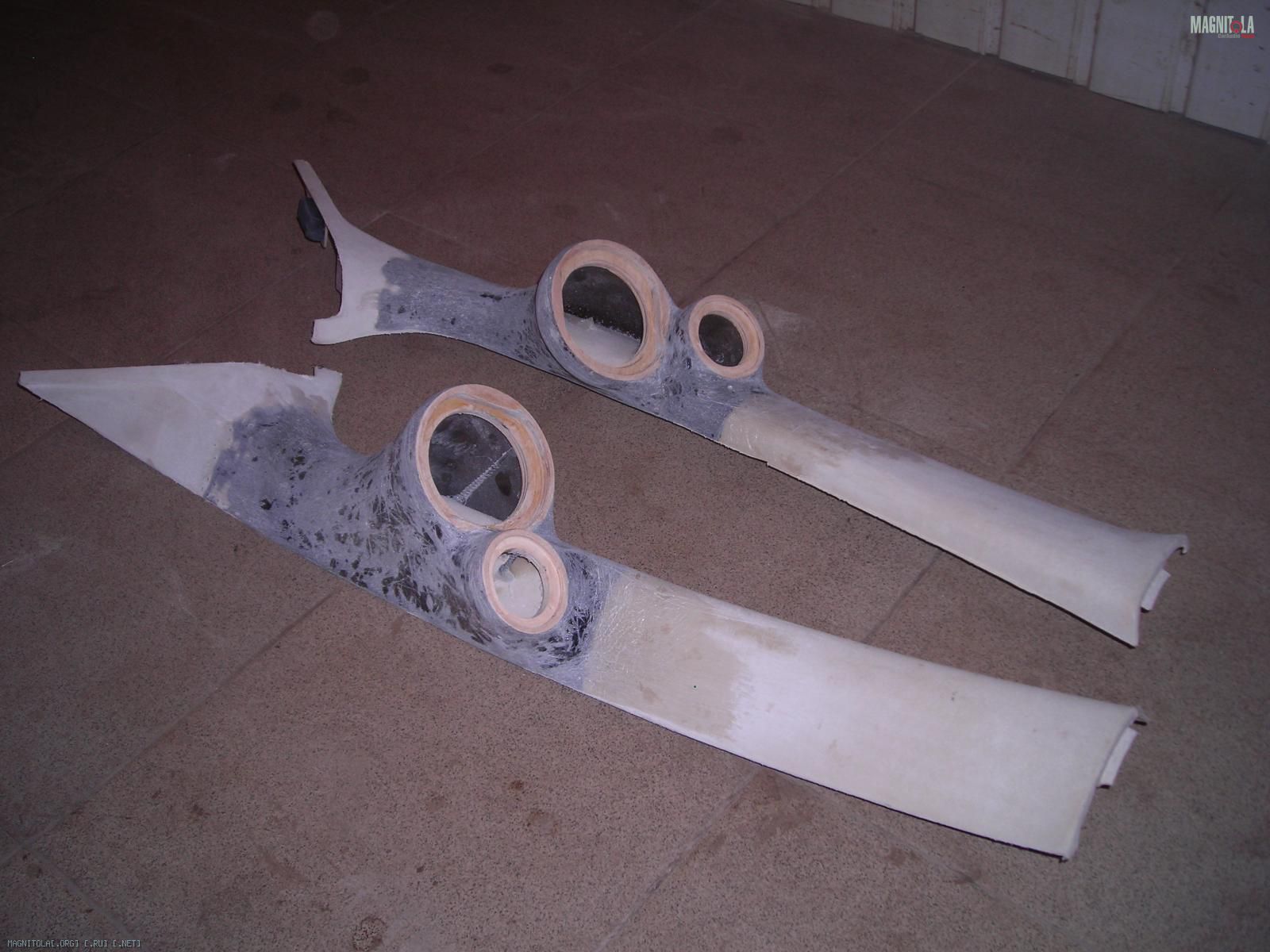

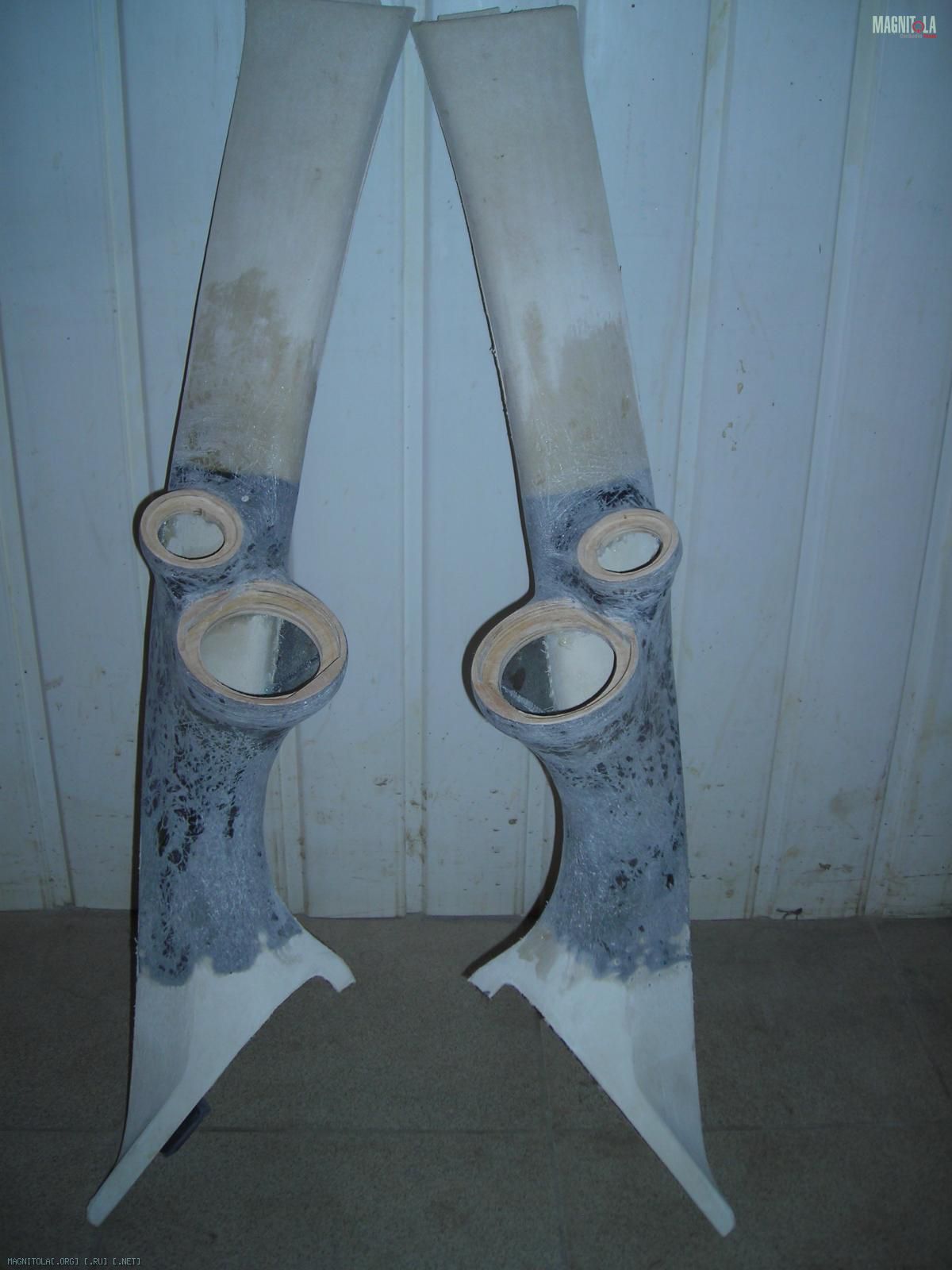

После все отшкурил и отшпатлевал ( ненавижу этот процесс ) но результат всегда радует Вложение 245114Вложение 245116


Ну и Вот окончательный результат выведенных стоек , с колонками смотрится уже отлично, после перетяжки наверно еще интереснее видок будит

Замерил сейчас объем в ванной водой, влезло ровно пол литра в каждый подиум! Заодно и промыл от пыли )) Теперь перетяну их и выложу в полноценном виде.

Вид как всегда будет на 5+ :whistle:

Антонио! Дружище, ты так клиентуру растеряешь :) прям мануалы пишешь :) супер... честно говоря, раньше думал "нет , не нравится как смотрится ", а теперь смотрю как все круто - вообщем я развесил уши....эммм всмысле подписался на тему :) жду продолжения

Как выглядит- это одно! Ради звучания все делается, а оно будет достойным)

Цитата:

---

Сообщение от vet

Как выглядит- это одно! Ради звучания все делается, а оно будет достойным)

---

Да про выглядит мне самому уже нравится, Вот только жана сказала " НУ и на хрена мне такие плюхи перед глазами :) я ж просила только пищалки внидрить и все..." Щас конечно уже спокойно все ). Честно уже хочется быстрее обтянуть и посмотреть общий вид с шестигранниками

Красиво получается. А шкурится все вручную? Просто я вспоминаю как свои подиумы делал, аж муражки по коже)) очень уж я за####.... устал короче )) Еще учитывая что я 5 раз все переделывал, но для первого раза меня мой результат порадовал.

Цитата:

---

Сообщение от Антонио

http://magnitola.org/users/photo/228...4_DSCN0002.jpg

---

Колечки с "внутренними лысками" сделаны тоже при помощи фрезера?

Цитата:

---

Сообщение от Tim635

Колечки с "внутренними лысками" сделаны тоже при помощи фрезера?

---

Да с помощью него самого! Шкурится все изначально ленточной машинкой со шкуркой 40 , после часа 2 в ручную шкурю, шпатлюю, шкурю, смотрю и так пока ровно все не будит без впадин и ям. А так волосянку то пошкури рукой с ума сойдешь:( щас машинка самый помощник

Цитата:

---

Сообщение от Антонио

машинка самый помощник

---

енто точно.
Я себе маяниковую взял, http://makita-online.ru/products/1269 мило дело. Ручками потом довел чуток и красота. Без инструмента ни куды.

Уря! вчера пришел с работы , раскроил , сшил и обтянул два подиума. Под утро только спать лег и в связи с этим не успел пока их отфотать. Самое главное жене понравилось , она любит просто эти алькантаровые материалы. Вечером приеду щелкну и выложу фото.
Теперь наверно проставки вырезать буду под НЧ и тянуть проводку.

Ждемс с нетерпением фоты

Ну все ребза выкладываю фоты красоты!

Жана в восторге!!!

Быстро и красиво. Жена походу строгая :)

Цитата:

---

Сообщение от dadec

Быстро и красиво. Жена походу строгая :)

---

Да нет какая строгая ты что, само совершенство если честно! Просто помимо этой работы есть и другие дела))) так что тут иногда и ночью посидеть приходится, ну это в принципе самый замороченный этап в инстале, проще говоря остальное уже быстрее пойдет, просто нет усилителя еще и саба , сделать то я сделаю там не долго все ! Хочу ей красиво багажничек оформить с подсветкой диодной пущай радуется:) хотя уже говорит "давай когда стойки ставить будим)) а то езжу как вася без них". Наверно если успею после дачных всех дел в воскресенья займусь изготовлением проставок для мидов. Да блин еще делема кросс трех полосный мине тож нужен эххххххх .... Ладно по ходу дело сами знаете все выкладывать буду

ШЫКАРНО выглядят.

Антонио, У Crescendo отдельно кроссовер 3х полосный купить можно, если не ошибаюсь.

Цитата:

---

Сообщение от dadec

Антонио, У Crescendo отдельно кроссовер 3х полосный купить можно, если не ошибаюсь.

---

Можно только делит он СЧ ВЧ звенья, и стоимость за 4 рубля переваливает ! Я возьму пассивный кросс сразу на все три полосы лучше за эти деньги, т.к. система будит не по канальной !!! и с задержками морочиться не особо нужно будит , увел левую сторону всю и вот тебе сцена

Цитата:

---

Сообщение от Антонио

Ну все ребза выкладываю фоты красоты!

---

Сиииськиииииии!!!

PS простите, не удержался:)

очень красивые стойки)) С нетерпением жду продолжения)

Цитата:

---

Сообщение от fox proteus

Сиииськиииииии!!!

PS простите, не удержался:)

---

а мы их унитазиками называет! )))

Антонио, жена у тебя молодец) Моя мне машину не доверила, даже шумку в студию собралась ехать делать))) За труды тебе +1, всё красиво!

Цитата:

---

Сообщение от bigroller

Антонио, жена у тебя молодец) Моя мне машину не доверила, даже шумку в студию собралась ехать делать))) За труды тебе +1, всё красиво!

---

Не тебе одному :D

Цитата:

---

Сообщение от dadec

Не тебе одному :D

---

какие у вас жены!!! попробовала бы моя не доверить! хотя я и не спрашиваю. взгруснется - беру и делаю! правда и за свой счет. ))

Цитата:

---

Сообщение от ssanek52

какие у вас жены!!! попробовала бы моя не доверить! хотя я и не спрашиваю. взгруснется - беру и делаю! правда и за свой счет. ))

---

У нас демократические отношение, нужно учитывать мнение обоих сторон.Да и машина не из простых.На магнитоле таких еще не было в разделе.

Цитата:

---

Сообщение от dadec

У нас демократические отношение, нужно учитывать мнение обоих сторон.Да и машина не из простых.На магнитоле таких еще не было в разделе.

---

Во-во, такая же фигня.

Цитата:

---

Сообщение от Антонио

Ну все ребза выкладываю фоты красоты!

Жана в восторге!!!

---

Все таки выпросил Антоха???

Стойки у тебя определенно получаются...

Тока нада было черной алькантарой тянуть (металлические фланцы на черном)...

Приезжай какнить в гости!

Цитата:

---

Сообщение от quatrro

Все таки выпросил Антоха???

Стойки у тебя определенно получаются...

Тока нада было черной алькантарой тянуть (металлические фланцы на черном)...

Приезжай какнить в гости!

---

Привет привет !!! Как сказать выпросил))), просто сам иногда за рулем С4 езжу и уши болят вот и накупил того что будит радовать!)) Да на черном хром тоже оч. хорошо смотрится, но у нас все под цвет потолка с ней , может и остальные боковые стойки потом так же перетяну!

Да кстати ,с помощью нашего форума прикупил сегодня трех полосные кроссы hertz 3w.10, как раз то что и хотел с атенюаторами на СЧ и ВЧ, цена вопроса так же порадовала.
Следующим этапом будут проставки под миды и подключение к кроссам фронта, пока хочу подключить его от штатной магнитолы просто ради эксперимента как играть будит , интересно даже! потом уже усь приедет и от него окончательно за питаю всю систему.

Доброй ночи всем! В пятницу привезли усилитель- это радует, но то что не было желаемого -это радует меньше , но тоже ничего) в место 160.4 привезли 90.4 , а то и тех говорят скоро не будит , вот и решил хоть с чем то остаться.Честно не принципиально хотел 160.4 просто там мостом на сабик 380 вт выдает а этот 240.

Сейчас вечерок с женой скрасили так же в полезную сторону для инстала, приехав с дачных выходных, ринулись в гараж ставить стойки на место! после 3 часов работы Мой эксперемент с подключением СЧ ВЧ от штатной магнитолы увенчался успехом! Проводку для СЧ взял 2 Х 2.5 мм , у ВЧ были свои родные тоже не тоненькие, концы проводки где они подсоединяются к кроссоверу пропаял. Сч посадил на клеммы с термоусадками. После установки стоек сигнал для них взял от штатных ВЧ установленные в торпеде, соответственно мы их откл. подсоединил пока Сч Вч от кроссовера, а мидбасс играл как и играл тупо наверно на всю полосу от шт головы) честно сказать такого не ожидали с женой, включили и поняли что уже все в порядке, и Вч мягкие и серединка появилась полноценная даже балансом в право на 1 шкалик перевел и какая не какая сцена тоже присутствует! В общем резюме мое такое, ставить трешку можно и от штатной бошки и не парится!!! главное правильно направить акустику и подобрать компоненты.

Включили сразу диск с группой Yllo со штатной акустикой сравнивать нечего конечно ;) Жена и так уже сказала что разница небо и земля, а я ей типо ну у нас же усилок с процом будит и колонки в дверях поменяем вот тогда говорю послушаем.

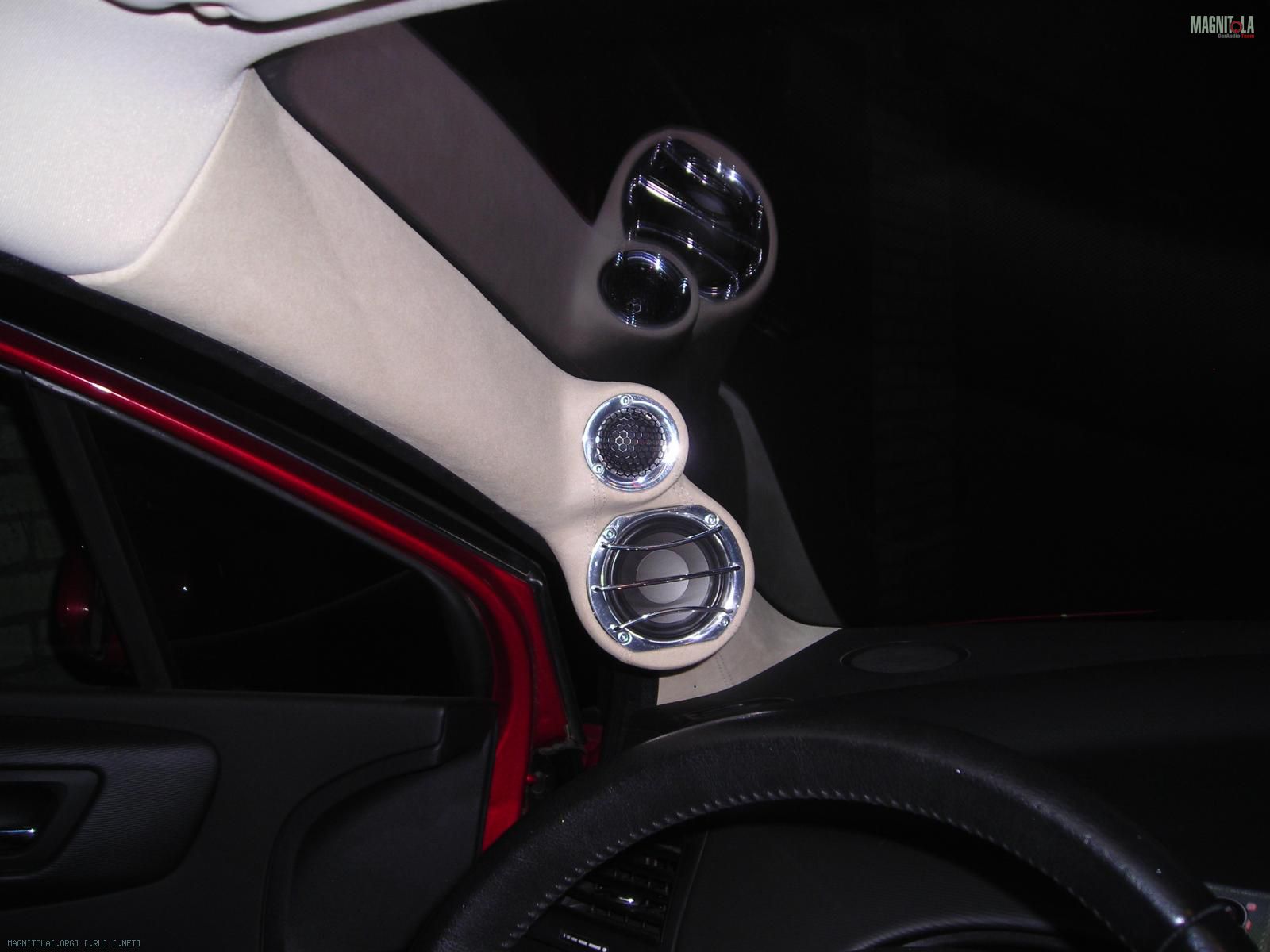

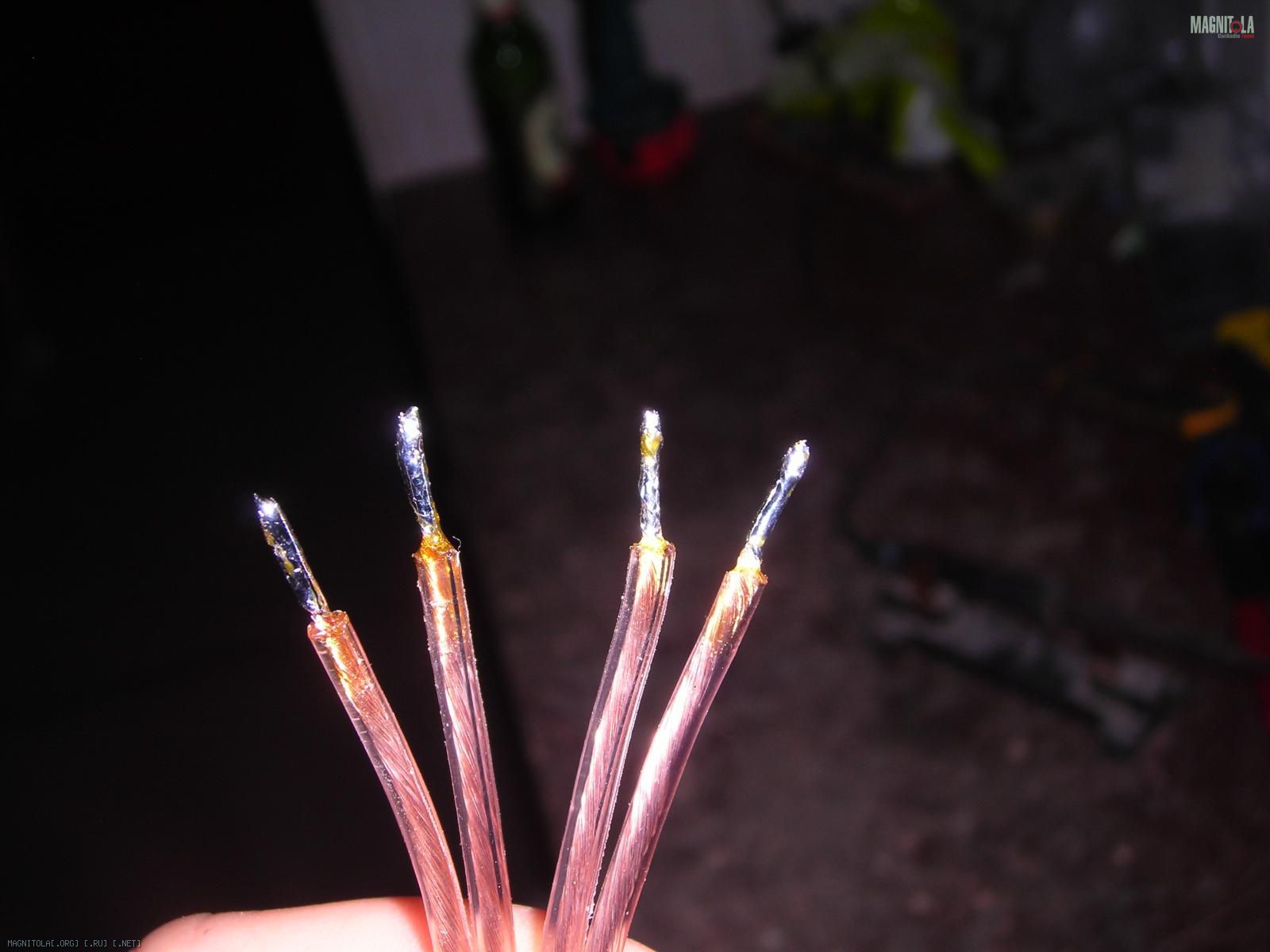

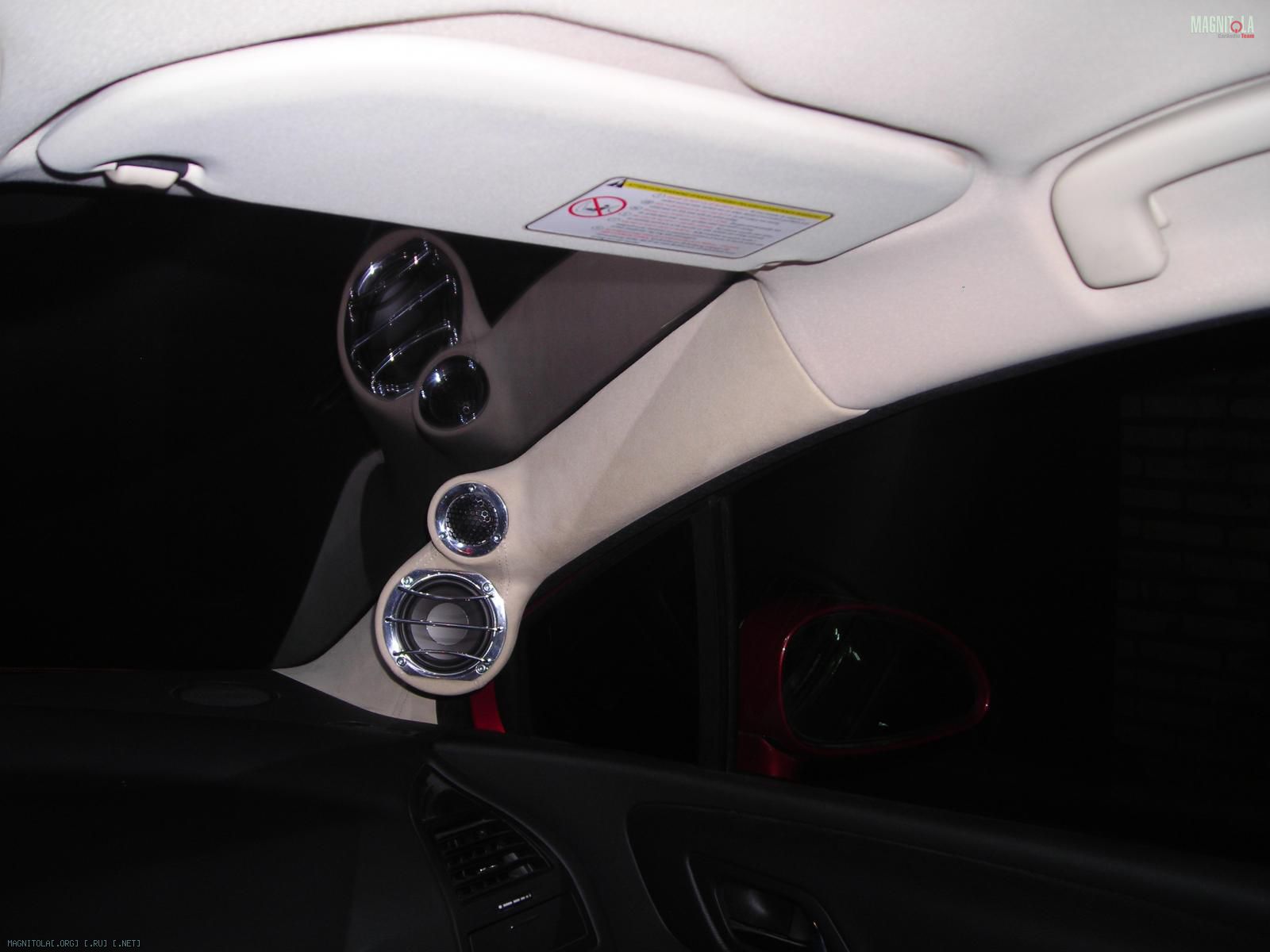

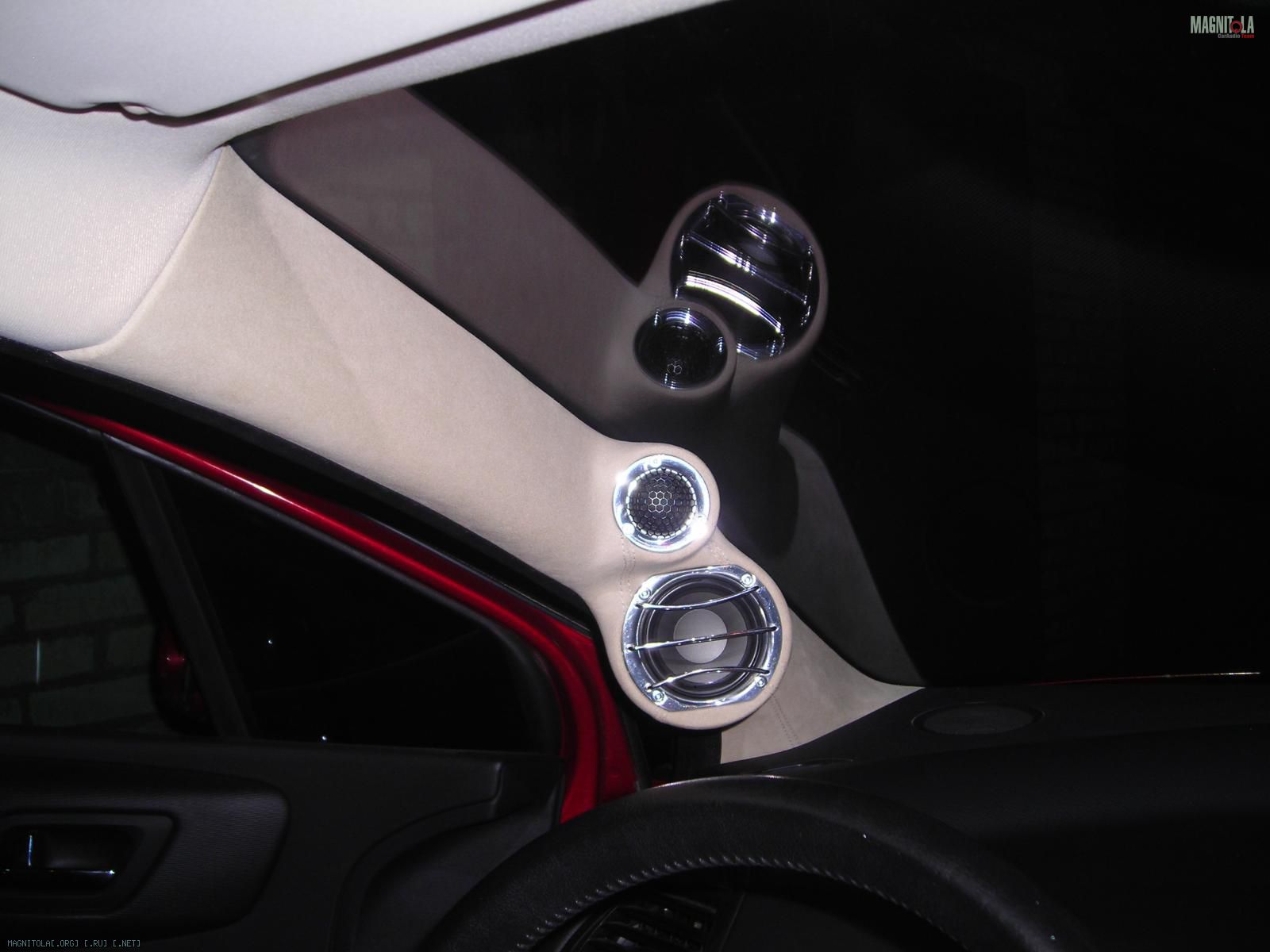

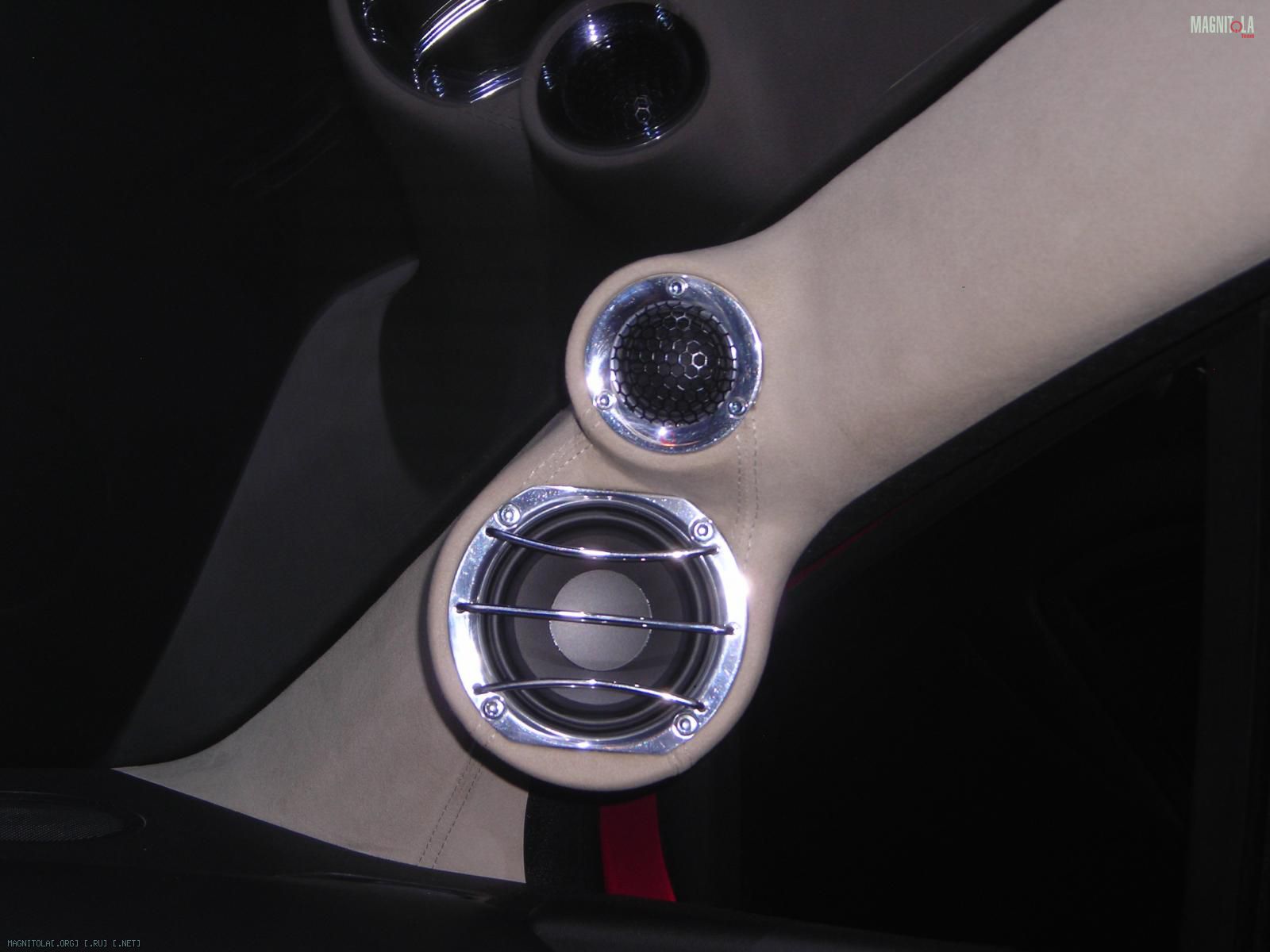

А вот то что получилось только на машинке Вложение 249830Вложение 249832Вложение 249834Вложение 249836Вложение 249838Вложение 249840Вложение 249842Вложение 249844

для такой красивой женщины можно стараться:whistle:
