Ладно уж, пора бы отчитаться по подаркамм:)
В общем, я перед новым годом, ещё даже перед операцией, задумался: "Ну фронт, вроде играет. А значит, по долгосрочному плану, намеченному ещё в начале стройки, пора сабом заняться" Но, применяя ширики, миды из домашки, карпс с вайфаем в качестве источника и китайские никому не известные усилки я уже слишком далеко забрался во фрико-аудиофилию))) А значит, надо держать марку!
В общем, долго интригу задерживать не стоит - а быстро саб я не сделаю - поэтому начну с делёжки плана деления планами:)
Усилок - мощный двухканальный, могущий работать мостом, T-класс.
Саб - лёгкий, быстрый 10 или 8- дюймовый динамик, причём, вероятнее всего из домашки, с хитро построенным корпусом. Интригу по корпусу раскрывать не буду, к концу работ всё поймёте сами:) Сам динамик пока ещё не покупал. На примете очень много достойных головок, но хочется ещё и соблюсти бюджетность. Поэтому одним из этапов работ будет сборка комплекса для измерения параметров динамиков (там несложная такая электро-коробочка нужна и монетка-грузик с кусочком пластилина, насколько я помню)))) и копание в домашних сабах, не имеющих параметров. Есть тут одно местечко))) Как только я это местечко исследую - отпишусь обязательно;)
Вернёмся к усилку. Если с дохликами-лепаями всё достаточно просто - практически готовый продукт, которому нужно только чуть сильнее дофильтровать питание и, фактически твикнуть (корпус-то есть:)), то с рынков мощных т-классов всё обстоит не так радужно. Фактически, это модули без корпуса и блока питания, которым нужно организовать отделаьное биполярное питание, а некоторым ещё и дополнительную слаботочную питательную цепь (гуглить по индексам TA2022, TK2050 и TA3020). И я однажды написал дяде Фёдору в личку вопрос о том, какие дешёвые обычные усилки АВ-класса он знает (например Мистери), у которых уже с завода идёт ПН с выходным напряжением +- 35-40 вольт. Оказалось, что таких особо нет, зато у него валяется труп старого Кранча с рабочим ПНом, который он может привести в божеский вид, перемотав транс, домотав отдельную вторичку для слаботочки.
Так родилась концепция Крэнки: корпус и ПН от обычного старого дешевого четырёхканальника, усилительная часть - T-класс. Мы с ним виртуально хлопнули по рукам и я заказал на али-экспрессе вот такой модуль...
А приехал - другой)))
Но, по большому счёту, кроме габаритов я ни в чём не проиграл.
Вложение 515286
Модуль собран на чипе Tripath TA3020, который импульсно "дёргает" четыре мосфета IRFP4227. На выходе мосфетов - фильтр в виде индуктивности, и пары кондёров, которые играничивают сигнал сверху где-то далеко за границами звукового диапазона. В общем, почти обычный цифровой усилок, только с особым корейским алгоритмом выбора частоты дискретизации (наверное правильно обозвать это по-другому, но я не знаю как:)), когда частота не постоянна, как, у, скажем, Дкласса от альпайна или пиванера, а плавающая.
При напряжении питания +- 40 вольт (а именно столько мне сделал FFZ) может выдавать до 120 честных Ватт на канал при THD+N < 0,05%, и до 150 Ватт на канал при THD+N <0,2%
Если поднять напряжение питания до +-45 вольт, то это будут соответственно 170 и 200-210 Ватт.
Усь рассчитан на нагрузку не больше 4 Ом на канал, поддерживает мостовой режим работы (для этого требуется лёгкий допил в соответствии с даташитом - чуть позже поставлю обычный переключатель). Но мостом его нельзя грузить меньше, чем на 8Ом. Изыскания показали, что таких сабов в домашке - валом и играть они в машине смогут.

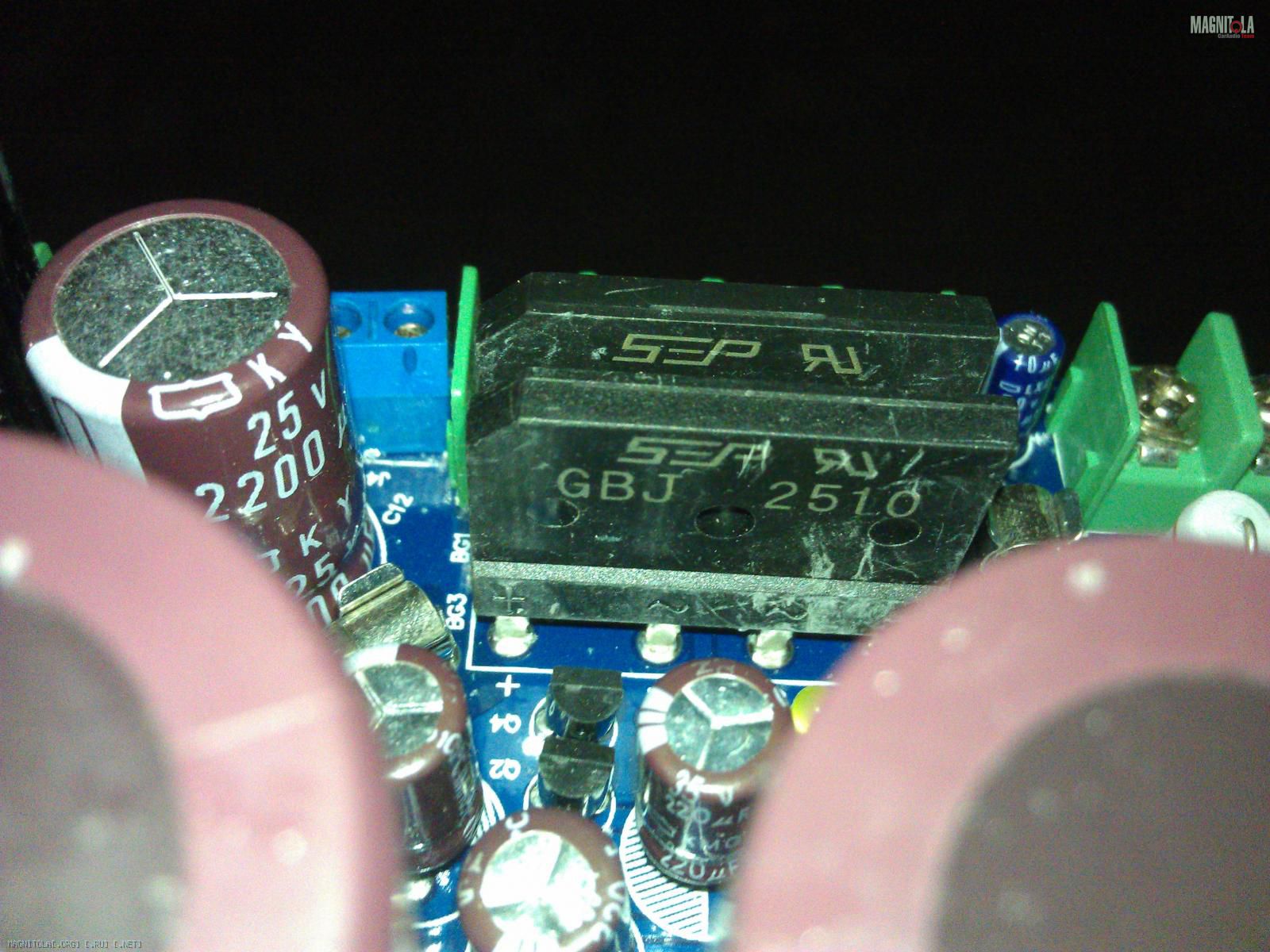

При этом, модуль рассчитан под питание переменным напряжением. То есть на входе стоят выпрямители. На слаботочном - один выпрямитель, после которого стоят два стабилизатора напряжения, один 9-вольтовый, другой - 5 вольтовый, на силовом - два выпрямителя, включенные в параллель.
Вложение 515288
Кроме того, на плате припаяна куча разъёмов и нанесена очень удачная маркировка.
Вложение 515290
Итак, приступим.
Для начала отпаяем всё ненужное, что не отпаивается - отломаем))) (это я про силовые выпрямители)
Вложение 515292

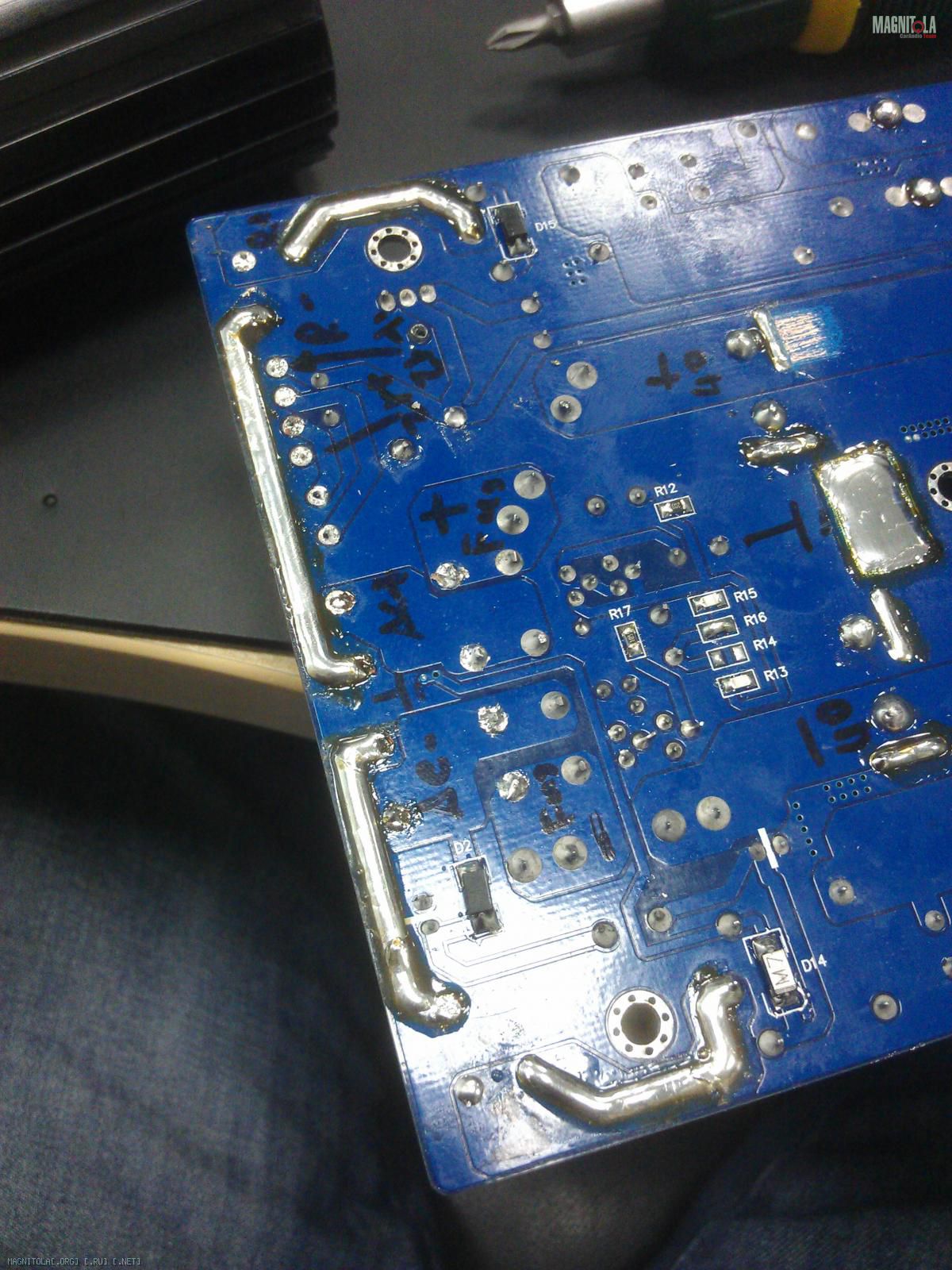

Потом промаркируем плату, чтобы понимать, куда паяться:
Вложение 515300
заодно пропаяем все силовые дорожки:)
Потом готовим площадки для припаивания силовых линий.

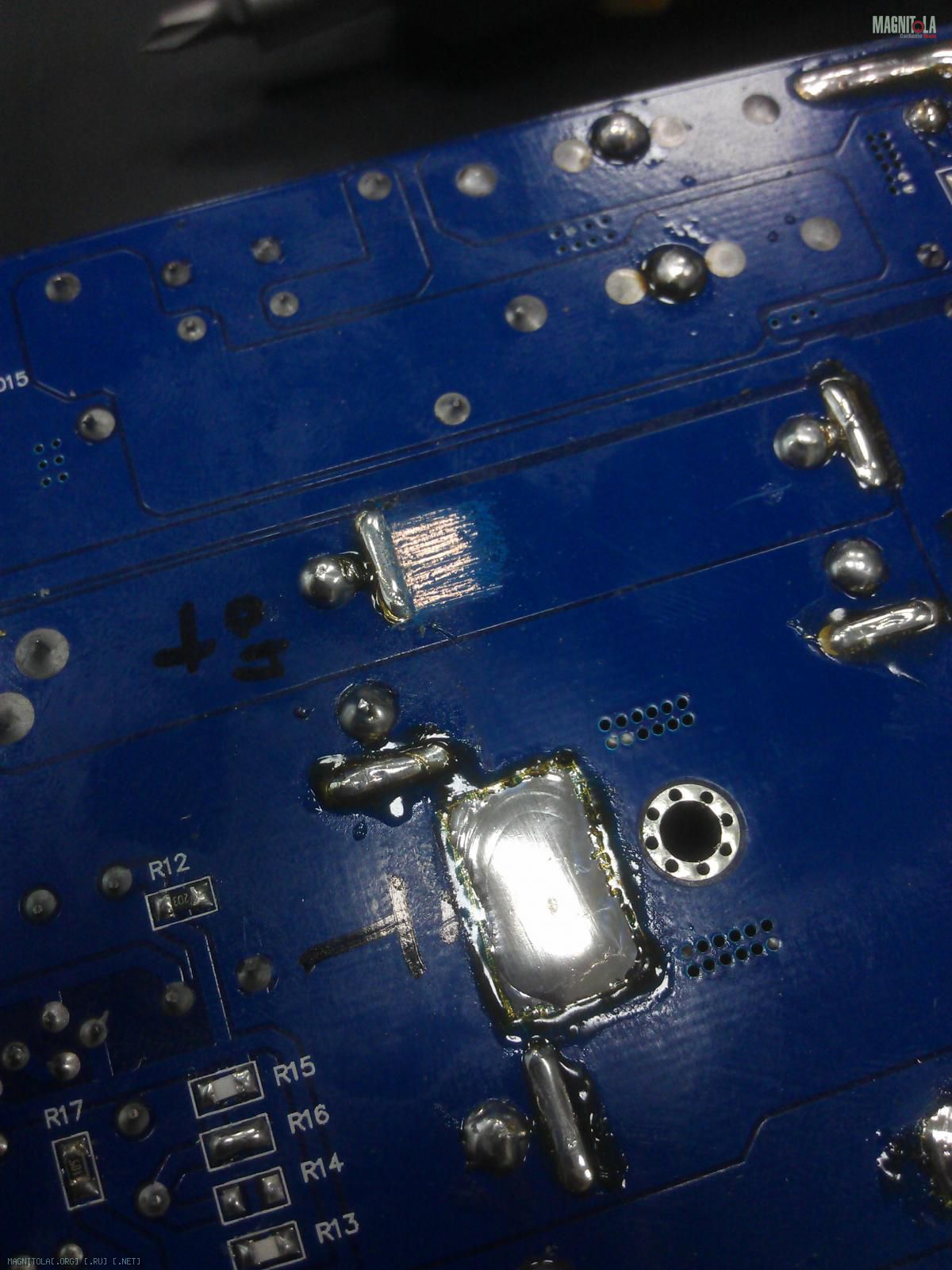

Счищаем лак
Вложение 515296 Вложение 515302
Капаем флюс (я использую только спиртовой раствор канифоли, чтобы потом не переживать за окисление внутри пайки)
Вложение 515304
лудим
Вложение 515306
Места пайки для питающих проводов выбираем как можно ближе к потребителям - красивые колбочки-предохранители я нафик обошёл. На кой они нужны тут, если дядь Федин БП далеко не максимально возможное для TA3020 напряжение выдаёт и обладает собственным предом? Только лишние потери будут.

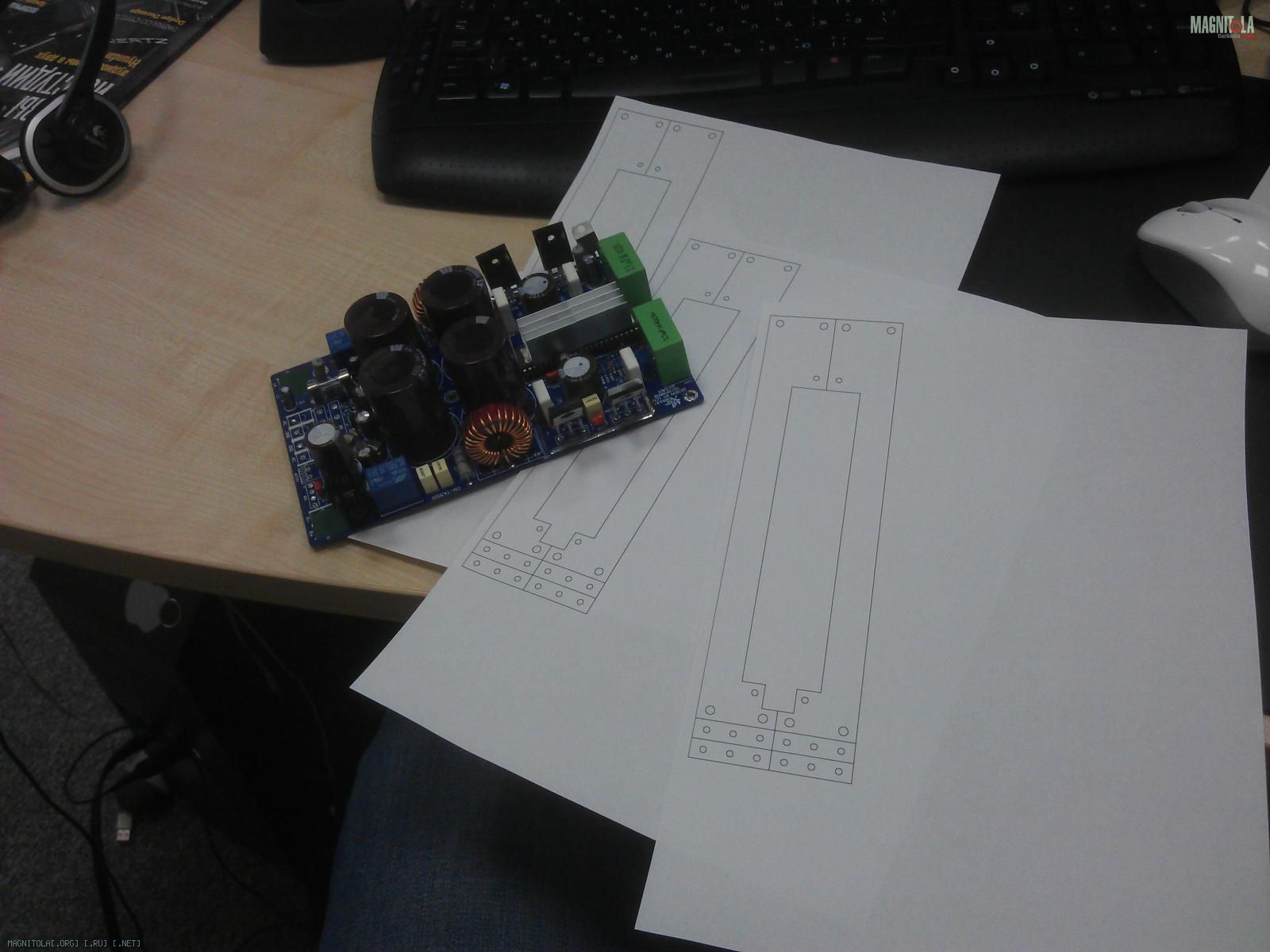

Далее работаетм над крепелнием. Помните алюминиевую щину? Вот из неё и будем мутить крепёже-теплоотовд. Первый этап компьютерного моедлирования)))
Вложение 515308 Вложение 515310
Показал неудачность подхода:
1) Много пилить
2) маленькое сечение шины для нормального отовда тепла от Мосфетов
Перемоделируем заново и едем пилить. Тимур, спасибо за болгарку! Неа заметку дистрибьютеростроителям: болгаркой пилить шину быстрее, аккуратнее и ровнее, чем ручной пилкой и лобзиком. Технология простая:
1) рисуем на компе точный шаблон. Причём отверстия размечаем кружками сразу в размер отверстия, а не только крестиками. Так выходит точнее - проверено.
2) клеим шаблон на кусок материала. Обычный клеящий карандаш отлично приклеивает бумагу что к меди, что к текстолиту, что к алюминию
3) Сверлим отверстия!
4) И только потом пилим
5) Дорабатваем напильником)))
Вложение 515312 Вложение 515314 Вложение 515316 Вложение 515318
Повторяем для тех, кому нужны фотки по пунктам:
Вложение 515322 Вложение 515324 Вложение 515326
Бумага на мелких детальках подгорает

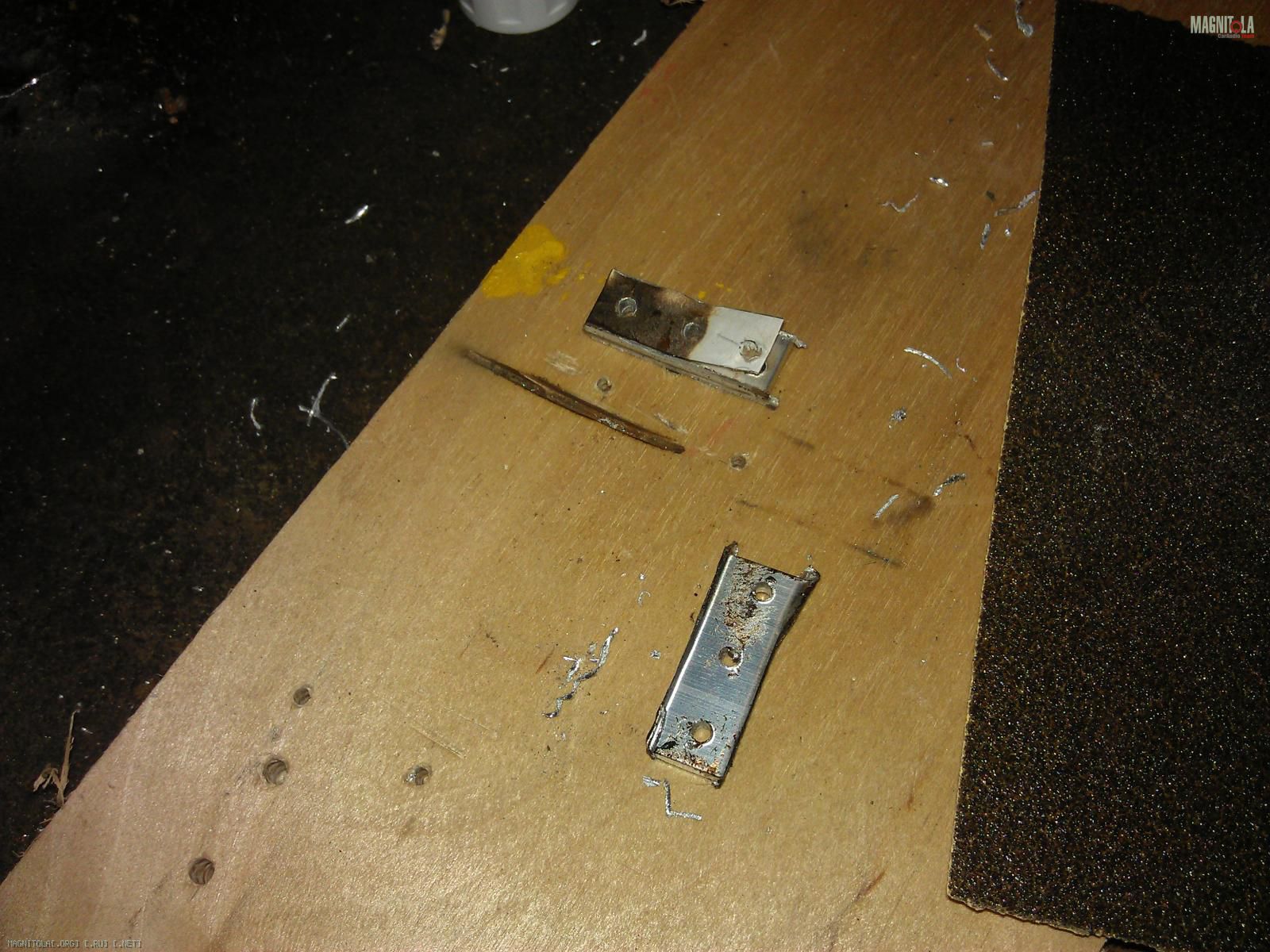

Вложение 515328
а сами детальки проплавляют перчатки)))

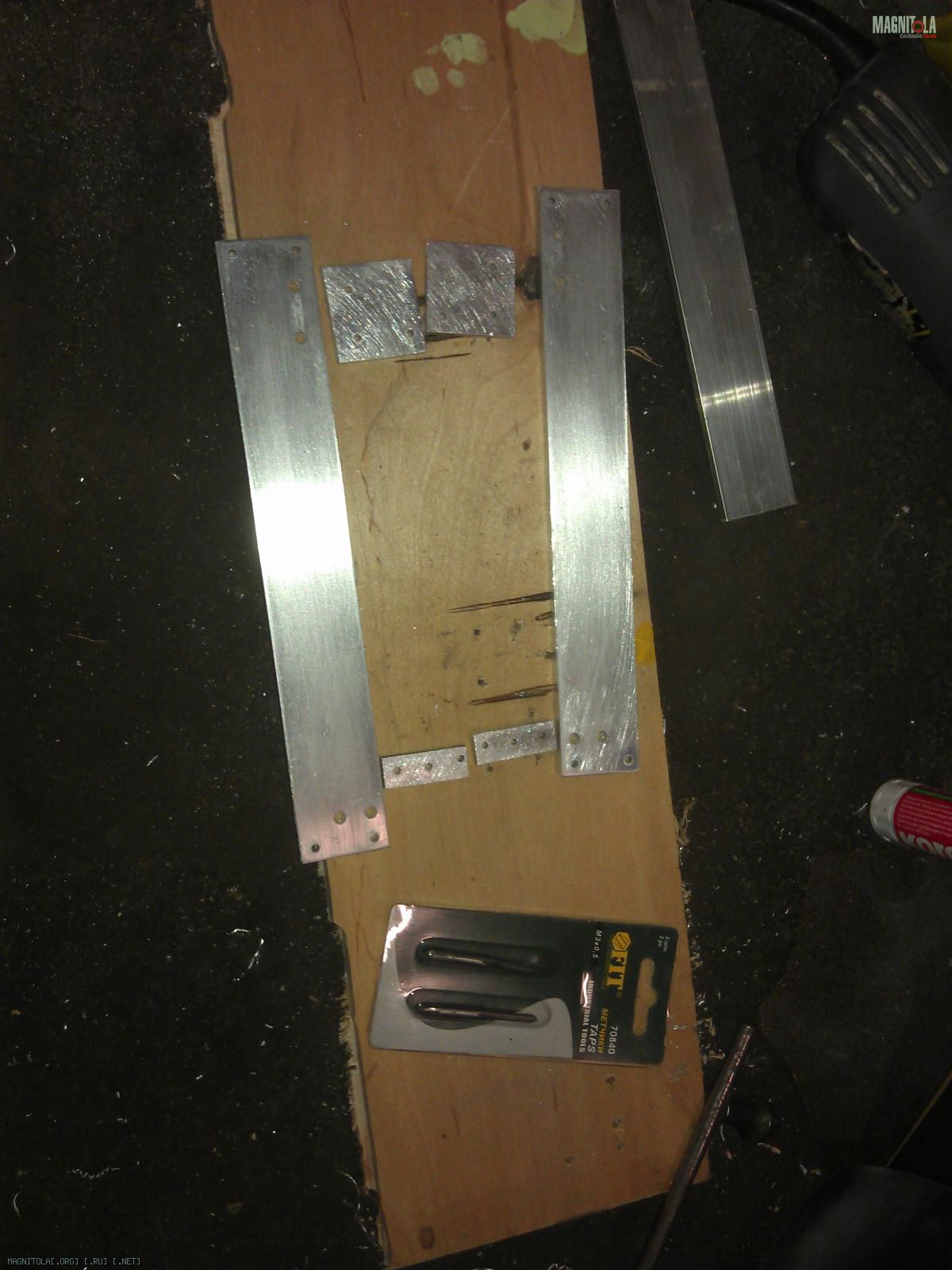

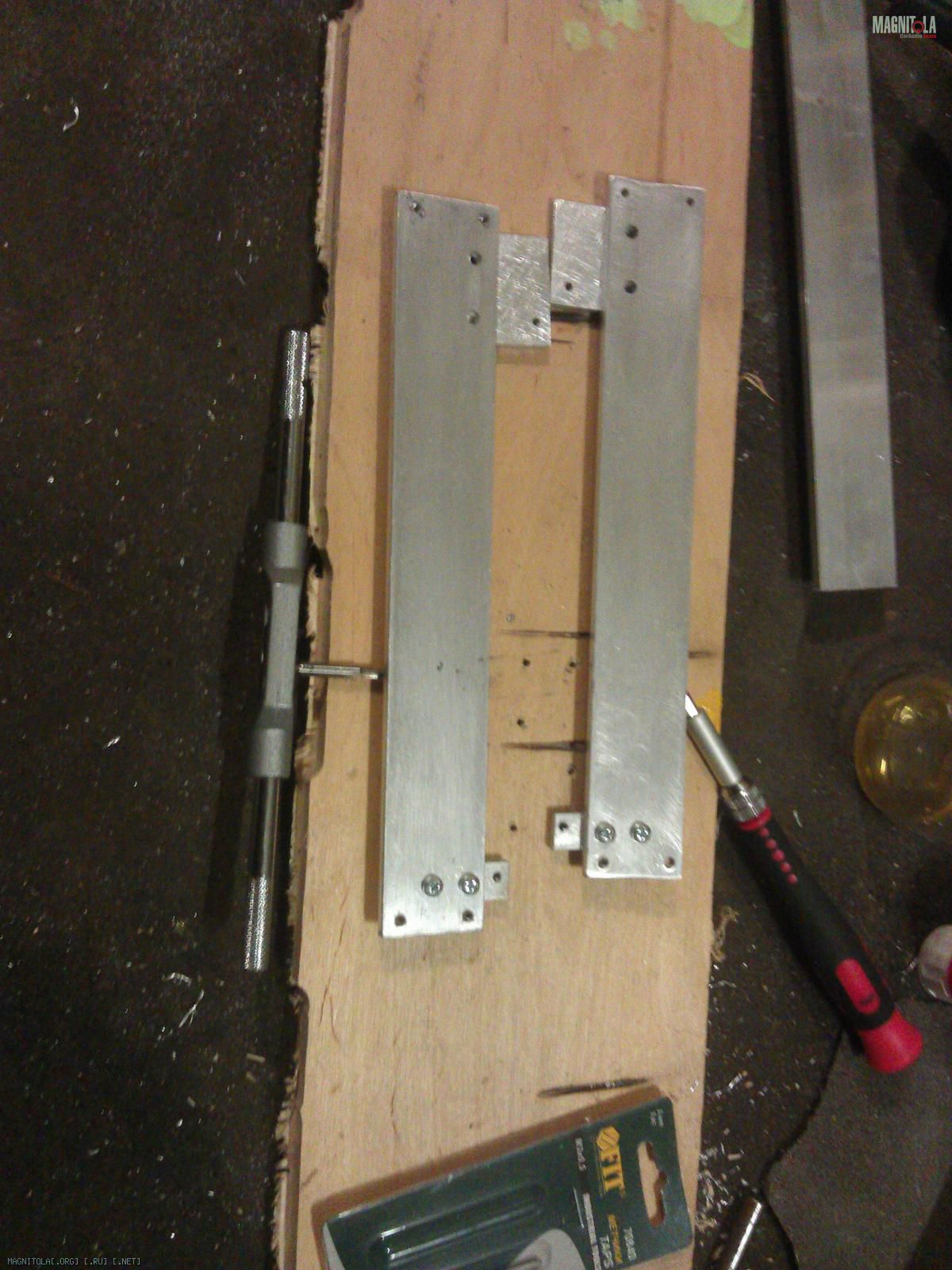

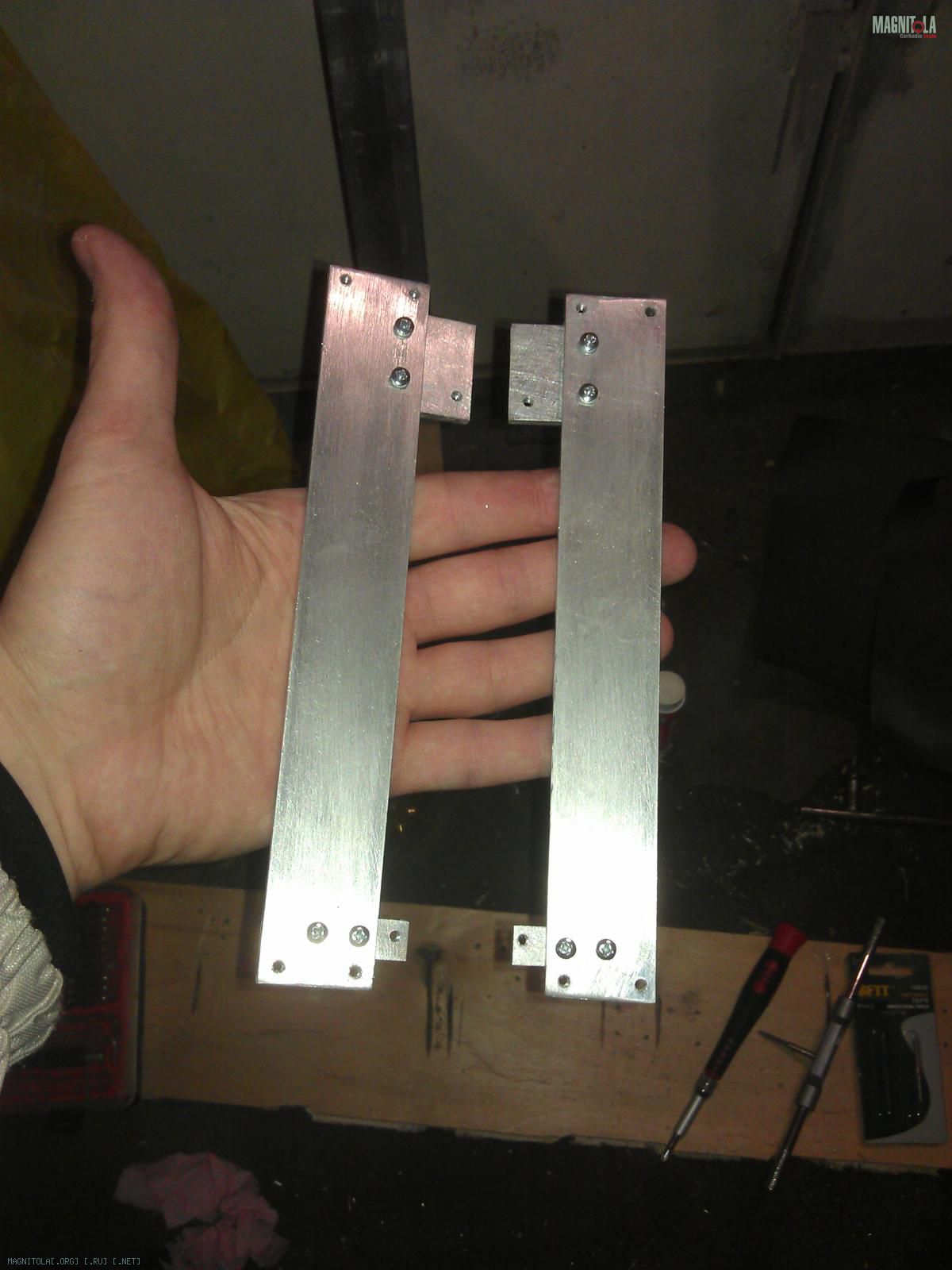

Шлифуем - нарезаем резьбу - собираем:
Вложение 515330 Вложение 515332 Вложение 515334

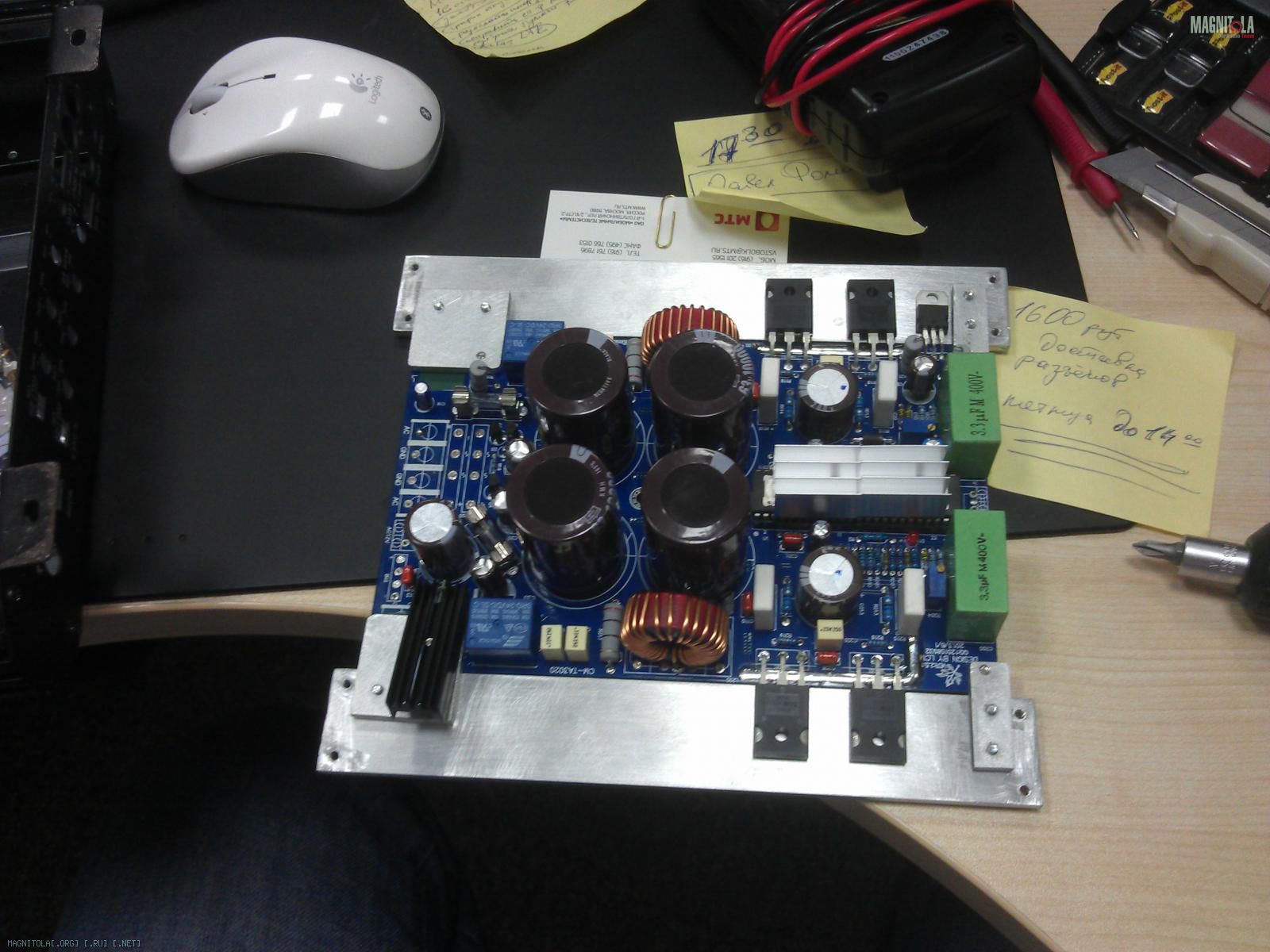

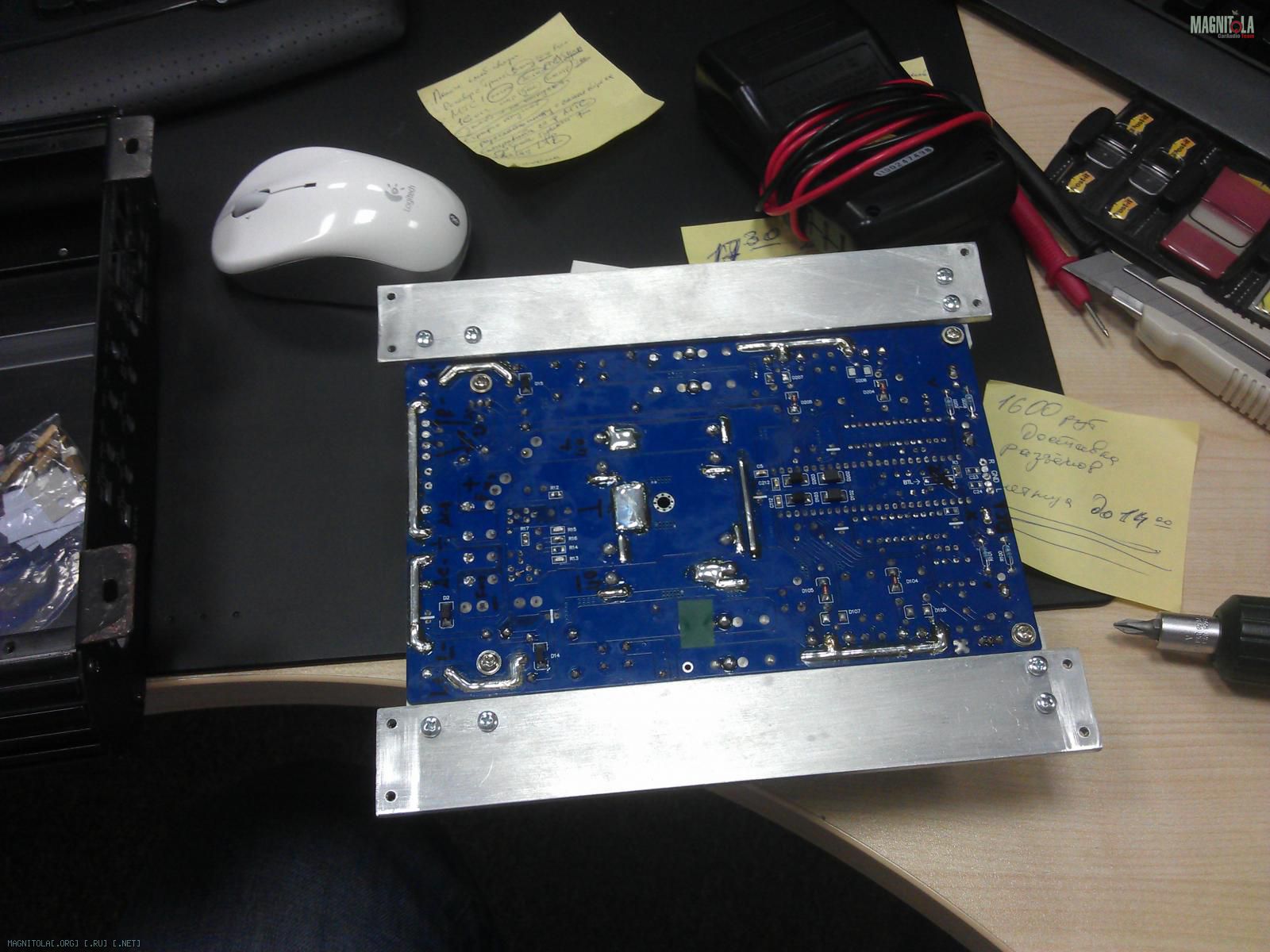

Тащим в офис, примеряем, размечаем отверстия под мосфеты и КРЕНку, размечаем отверстия в корпусе для крепления платы:
Вложение 515336 Вложение 515338
а также отмечаем на корпусе место пропила под кондёры.
Пилим:)

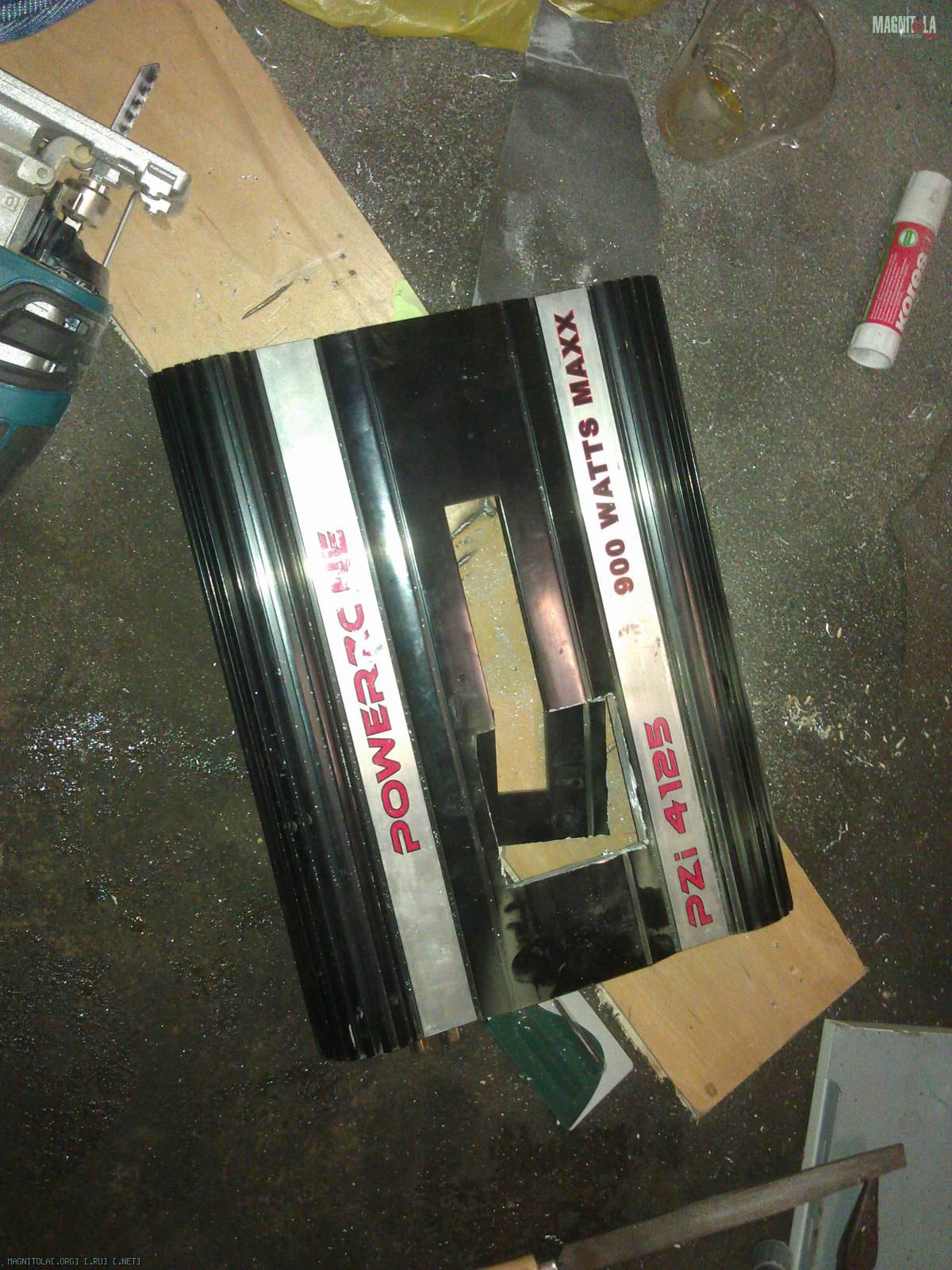

Вложение 515340
Пилить удобнее всего так: сначала делаем пропил болгаркой так, чтобы её диск проделал хотя бы маленькое сквозное отверстие, а неглубокие края пропила чётко оканчивались там, где надо, а потом допиливает электролобзиком. К слову, лобзик идёт по люминю как по маслу:)

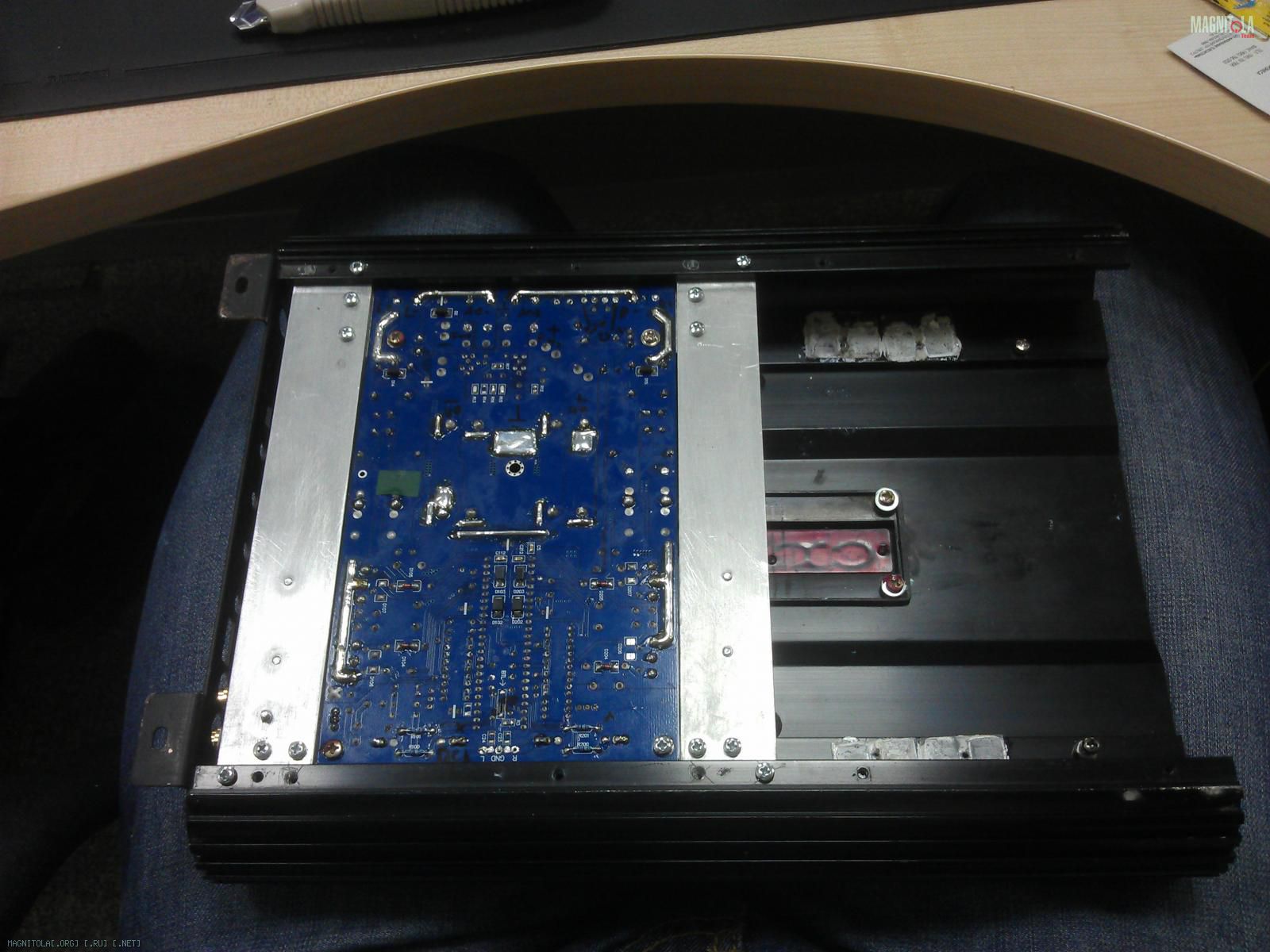

Опять тащим в офис, собираем-примеряем:

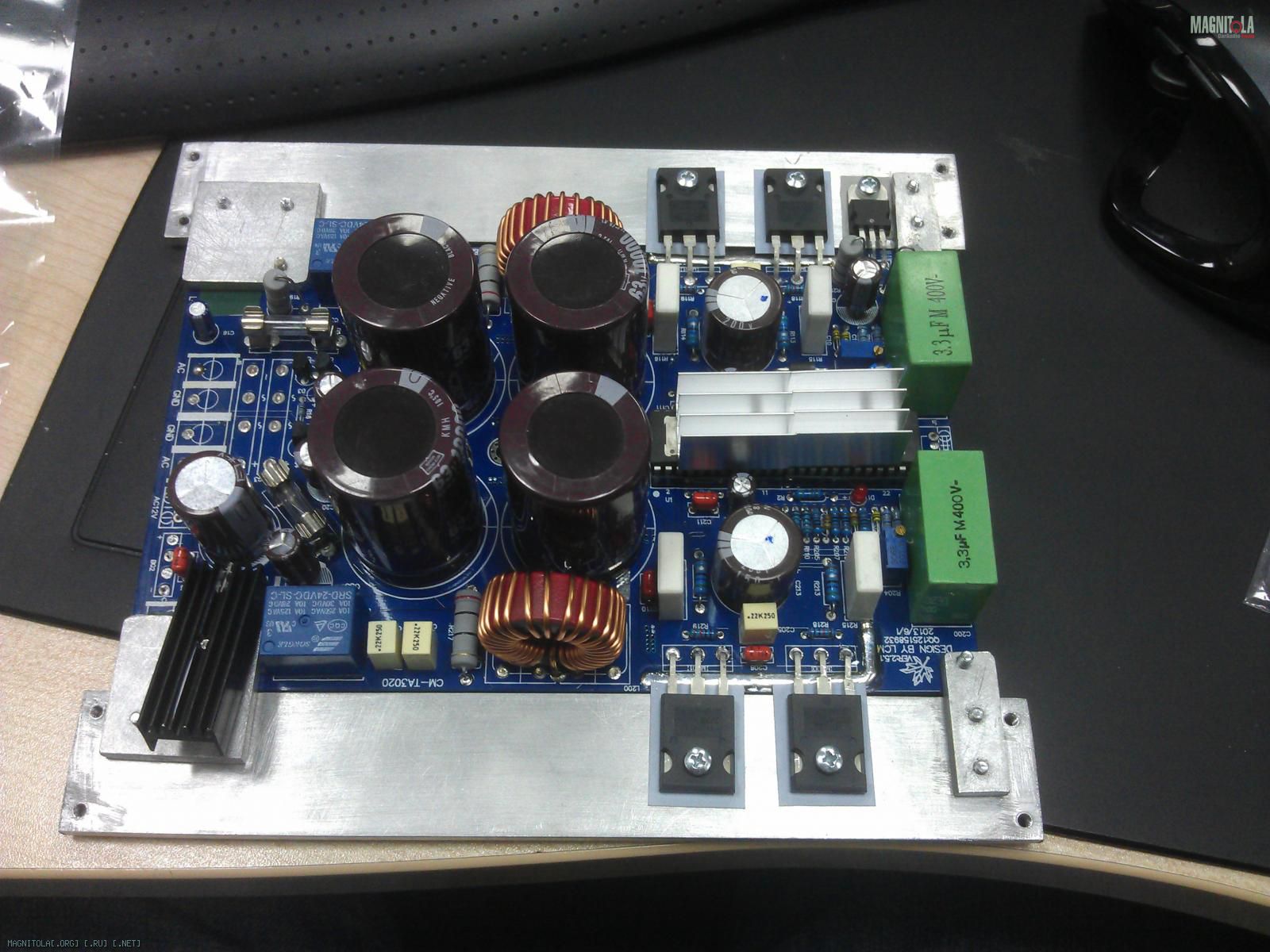

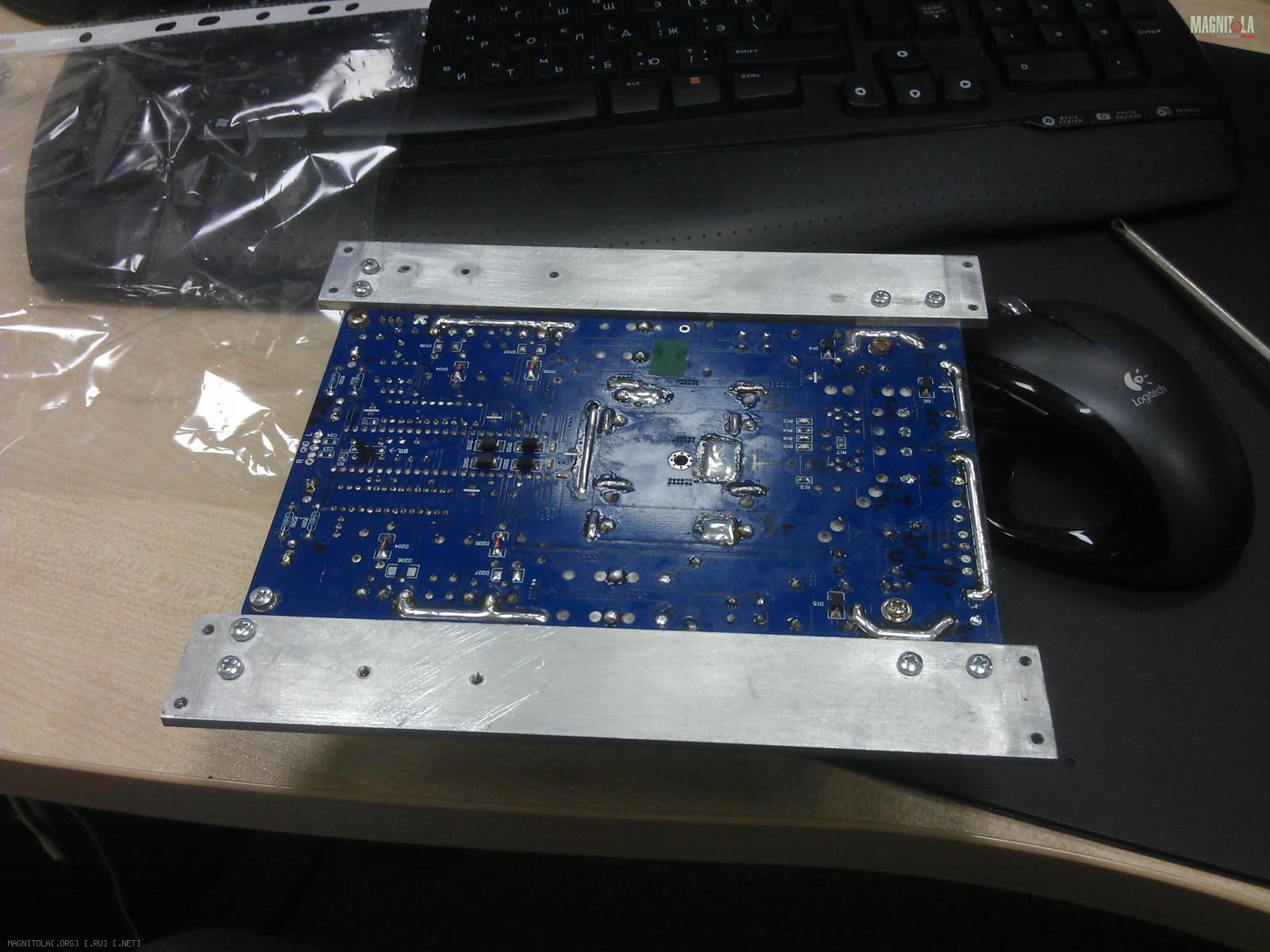

Вложение 515342 Вложение 515344 Вложение 515346
Кстати, китайцы молодцы - в посылку положили диэлектрические теплопроводящие прокладочки для крепления мосфетов и стабилизатора на корпус. Это важно, потому что "спинки" транзюков имеют общий контакт со стоком, а сток на разных транзюках имеет различны потенциал.

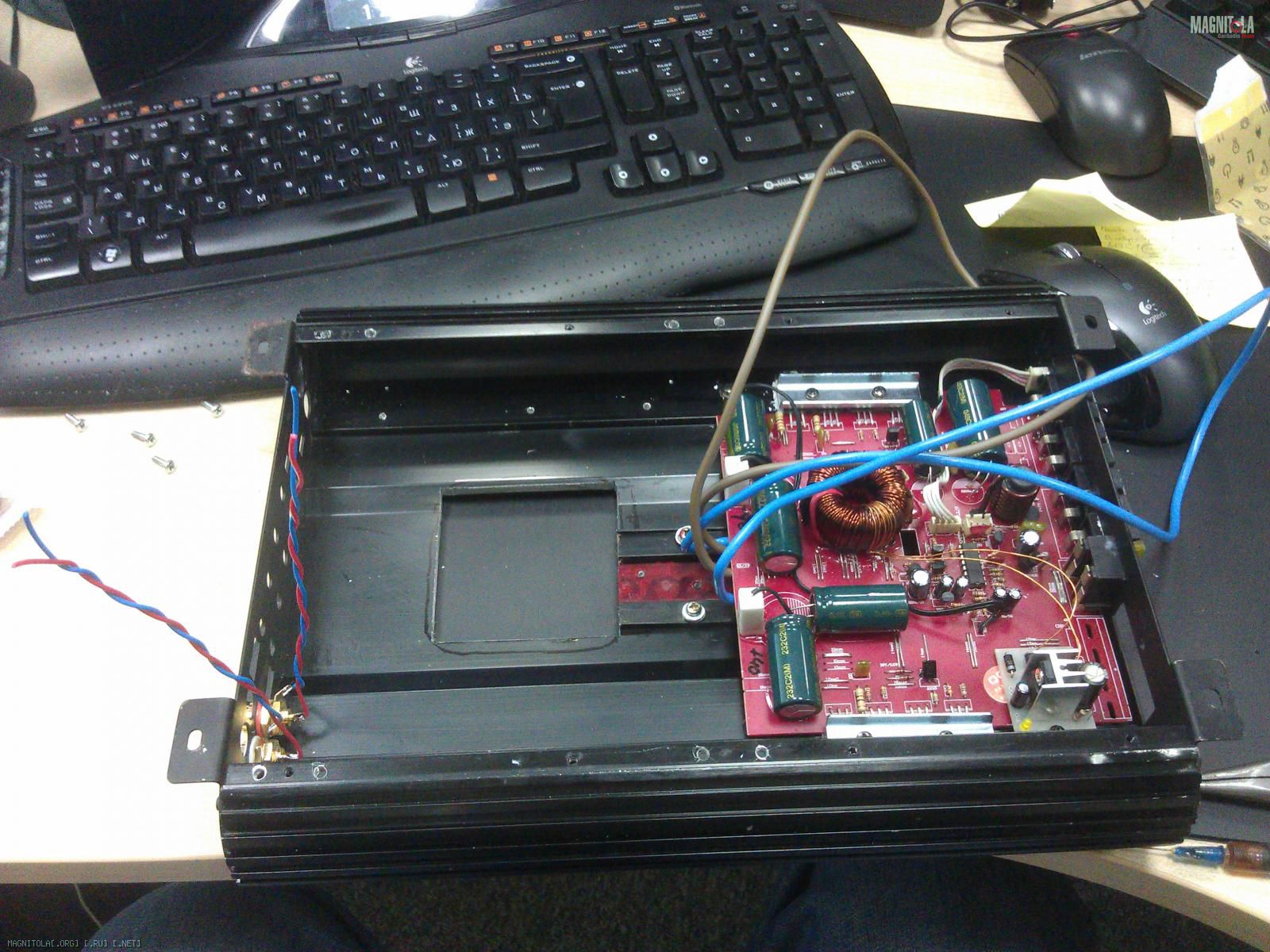

В корпус я вкрутил отдельные RCA-разъёмы, купленные вместе с разъёмами для межблоков в ИСПА. Они имеют пластиковые прокладки, которые изолируют землю разъёма от корпуса.
Вложение 515348
Соответственно, плату располагаем так, чтобы и сигнальные и акустические, да и силовые провода были максимально короткими. Дядя Фёдор сказал, что маньячить не надо и внутри усилка сечение больше 4 квадратов делать не стОит))) Не стОит, так не стОит. Но ноль питания на всякий случай двойной))))))

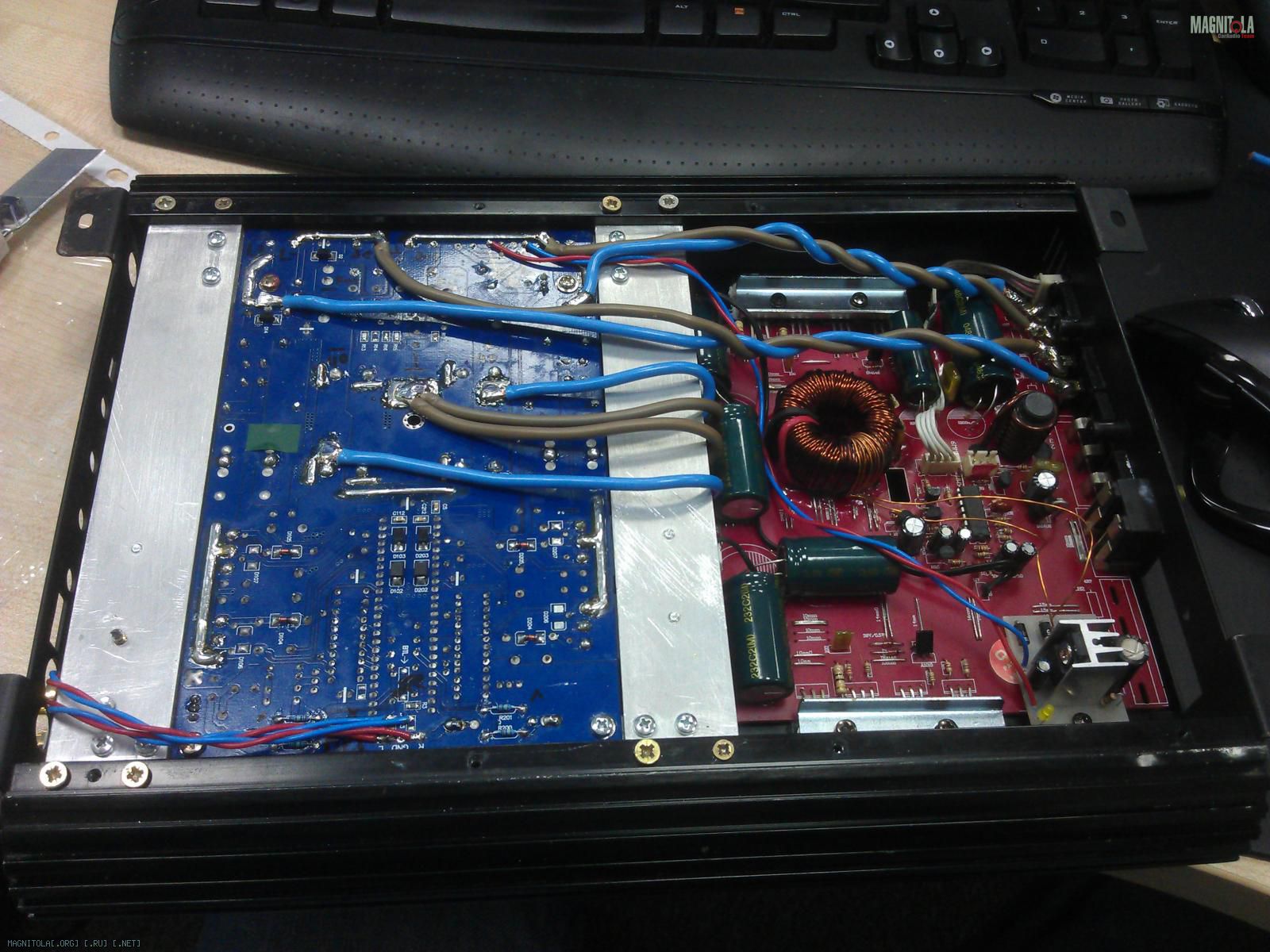

Вложение 515350

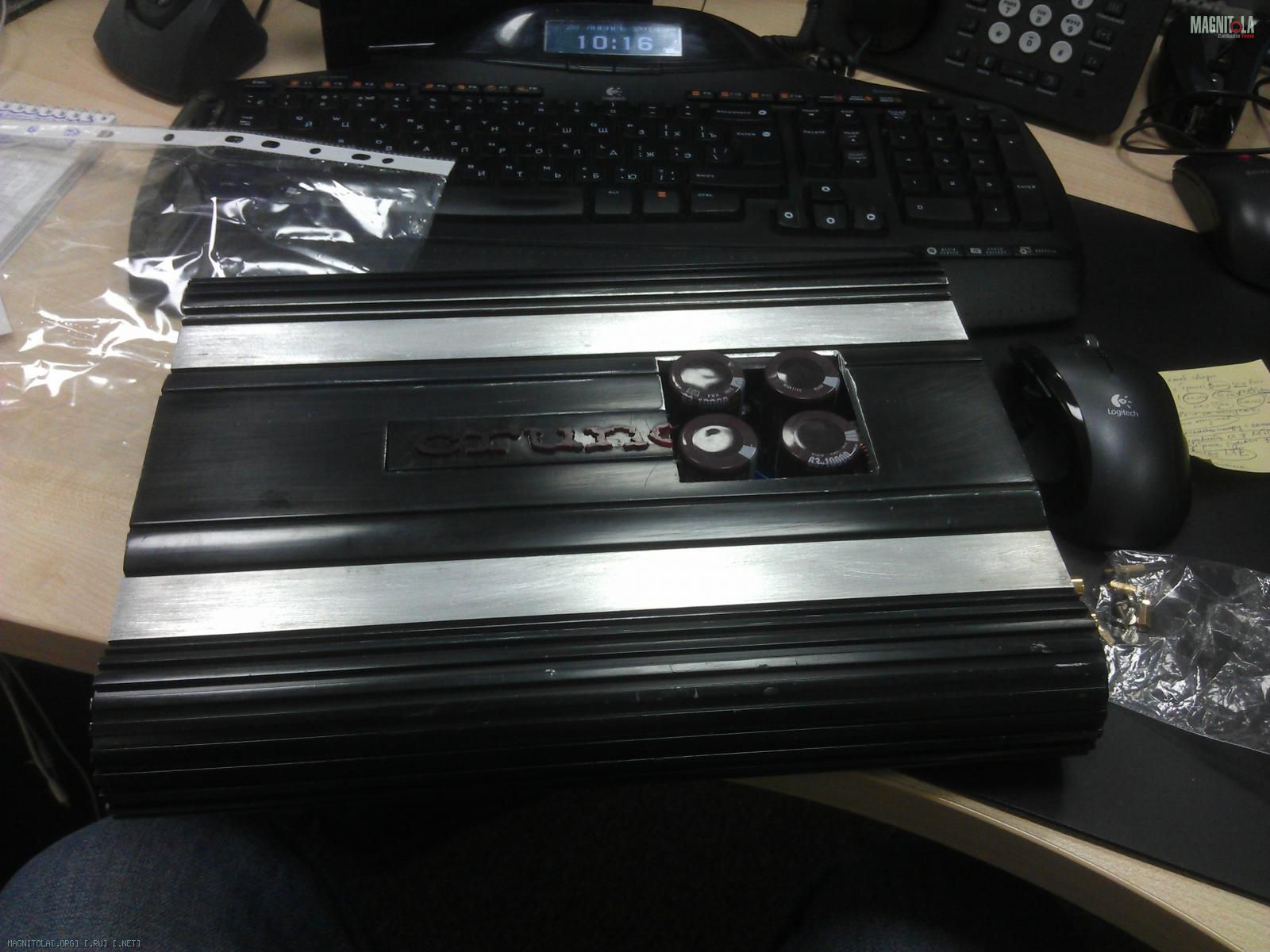

Результат:)

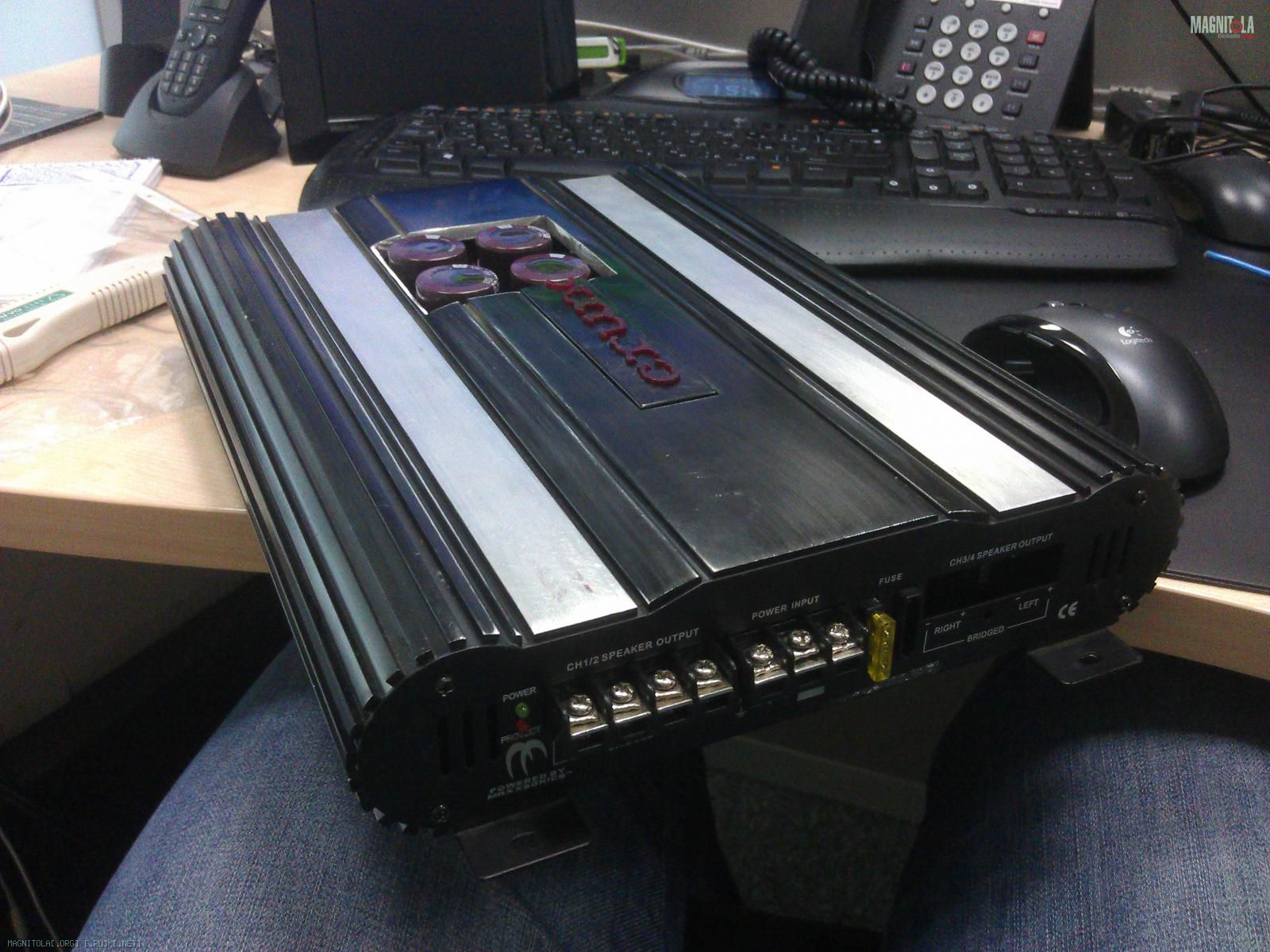

Вложение 515352 Вложение 515354
Собрал, работает. Но в момент включения выдаёт неприятные звуки, а дальше играет нормально. Кстати, красиво играет:) Правда, проверял я его от хиленького БП, возможно, от аккума в машине он заработает лучше.
Однако, впереди ещё много увлекательной работы над сабом, так что всё ещё впереди. Поживём - увидим:)
А пока я удаляюсь на время подготовки повести о других подарках)))
Ну нифига у тя процесс пошел:-) :-) :-) :-)
Ща разберусь со свистом при включении и будем это чудо на Диминых бряксах тестировать, если он решится))))))
