Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
Team30 Ну надо же не знал ))) Я имел ввиду чем лучше сплен или битопласта я в своем авто этими материалами клеил.
Возьми в одну руку Герметон, а в другую - Битопласт и все поймешь)))
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
Igor_B Возьми в одну руку Герметон, а в другую - Битопласт и все поймешь
Герметон - это пористый материал от Шумоф которым ТС обрабатывал?
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Ага. Выше, на фотках у Антонио им платиковые детали обклеены.
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
dadec Антонио, Можешь по цене за эту смолу сориентировать и где покупал?
комплект из 4 ведерок стоит 1700 рублей примерно! покупал у поставщика ТД СТП
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Ну что друзья и эти выходные не смотря на мороз проходят ударно по прокладке проводки! Вечером постараюсь все выложить ;)
Вложений: 26
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
Антонио Ну что друзья и эти выходные не смотря на мороз проходят ударно по прокладке проводки! Вечером постараюсь все выложить ;)
Ну Вот выложу то что было сделано на выходных, а именно:
1) Купил гофры разных диаметров, проводов для динамиков 35 метров, а уж сила досталась в подарок от хорошего человека КГ 35 ! ;)
2) После все провода нарезал по размеру и упаковал в гофру
3) Затем на рынке приобрел площадки под саморез , (очень удобные штучки) разобрал правую сторону салона и начал крепить проводку

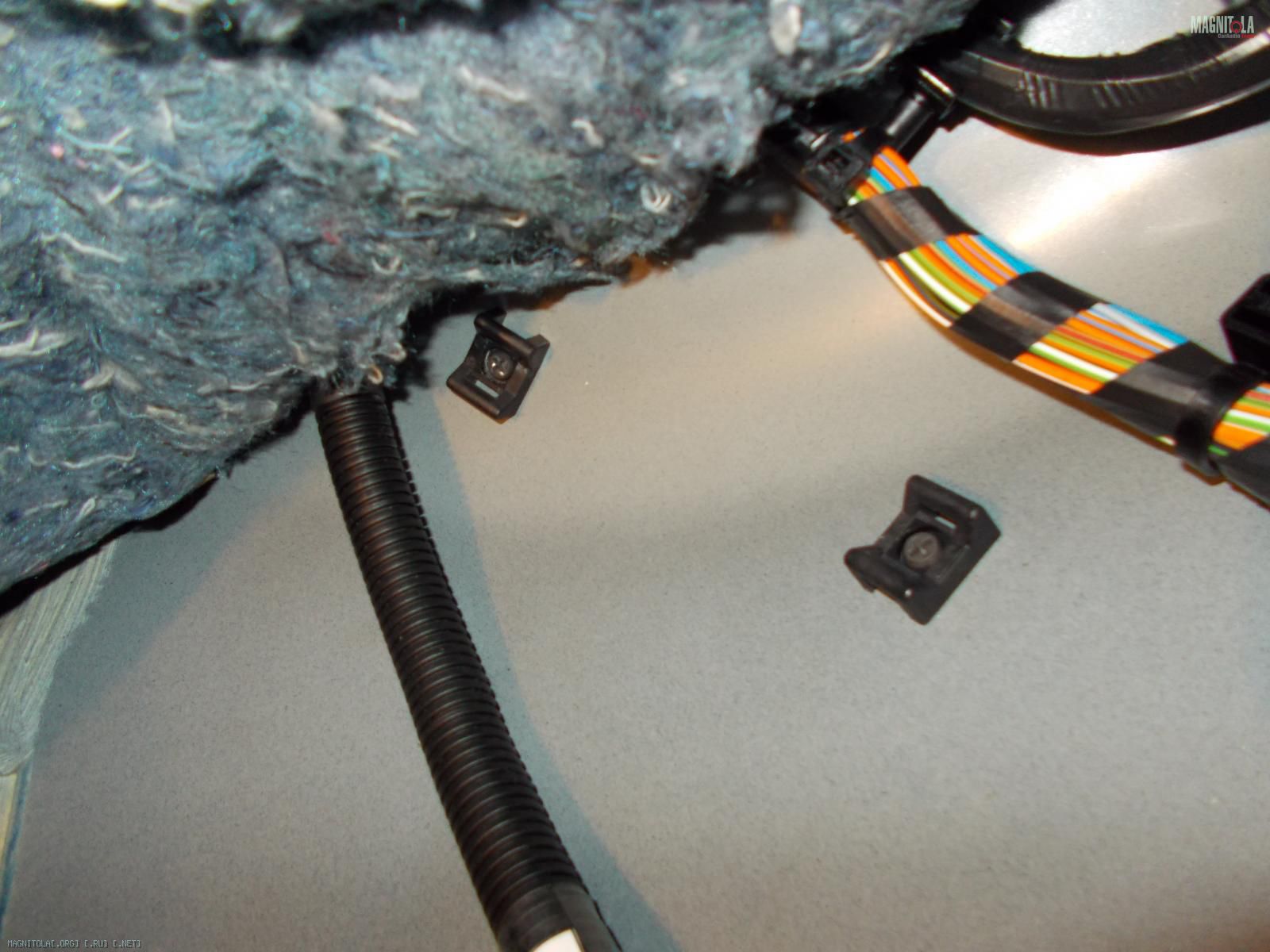

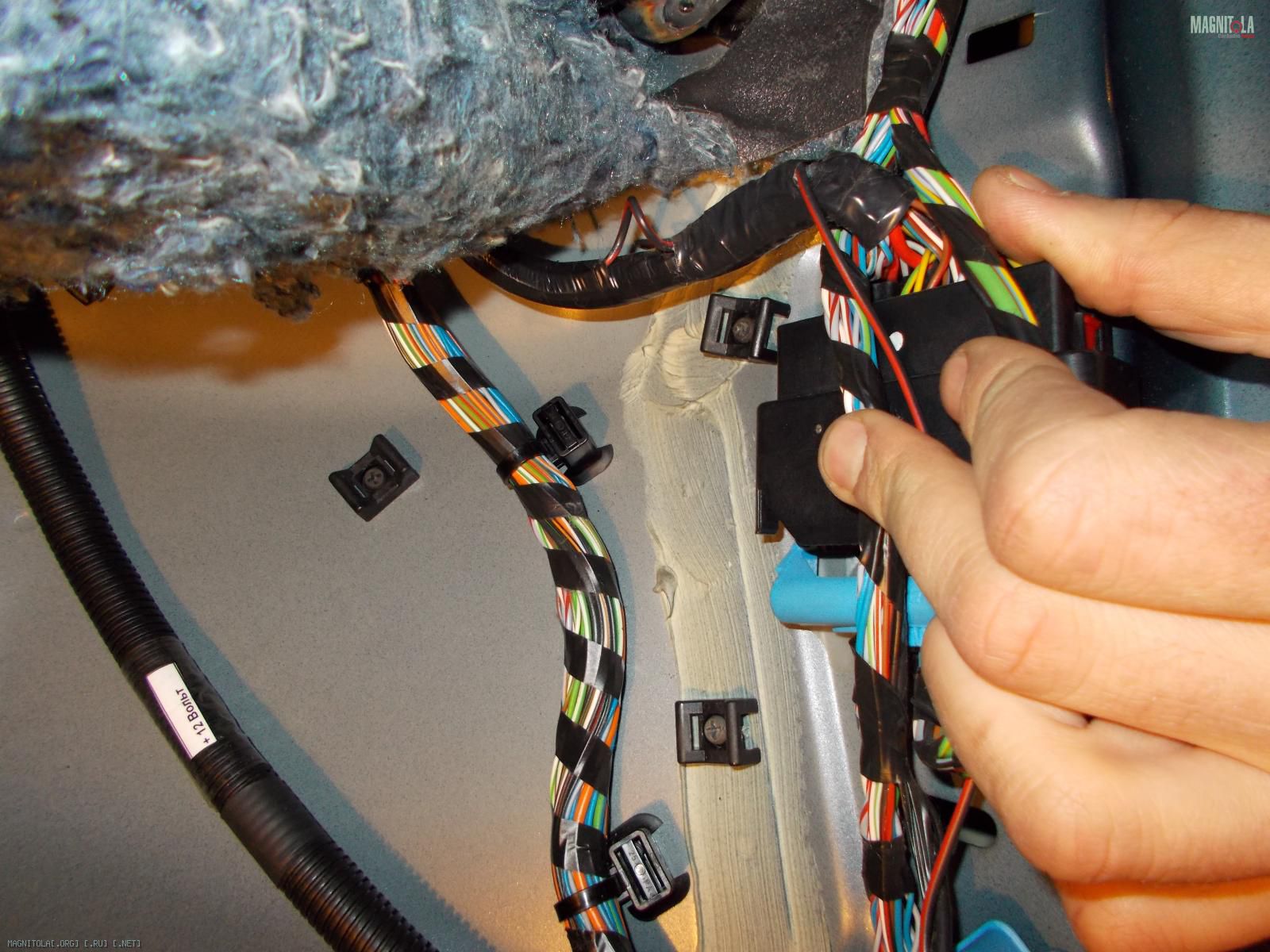

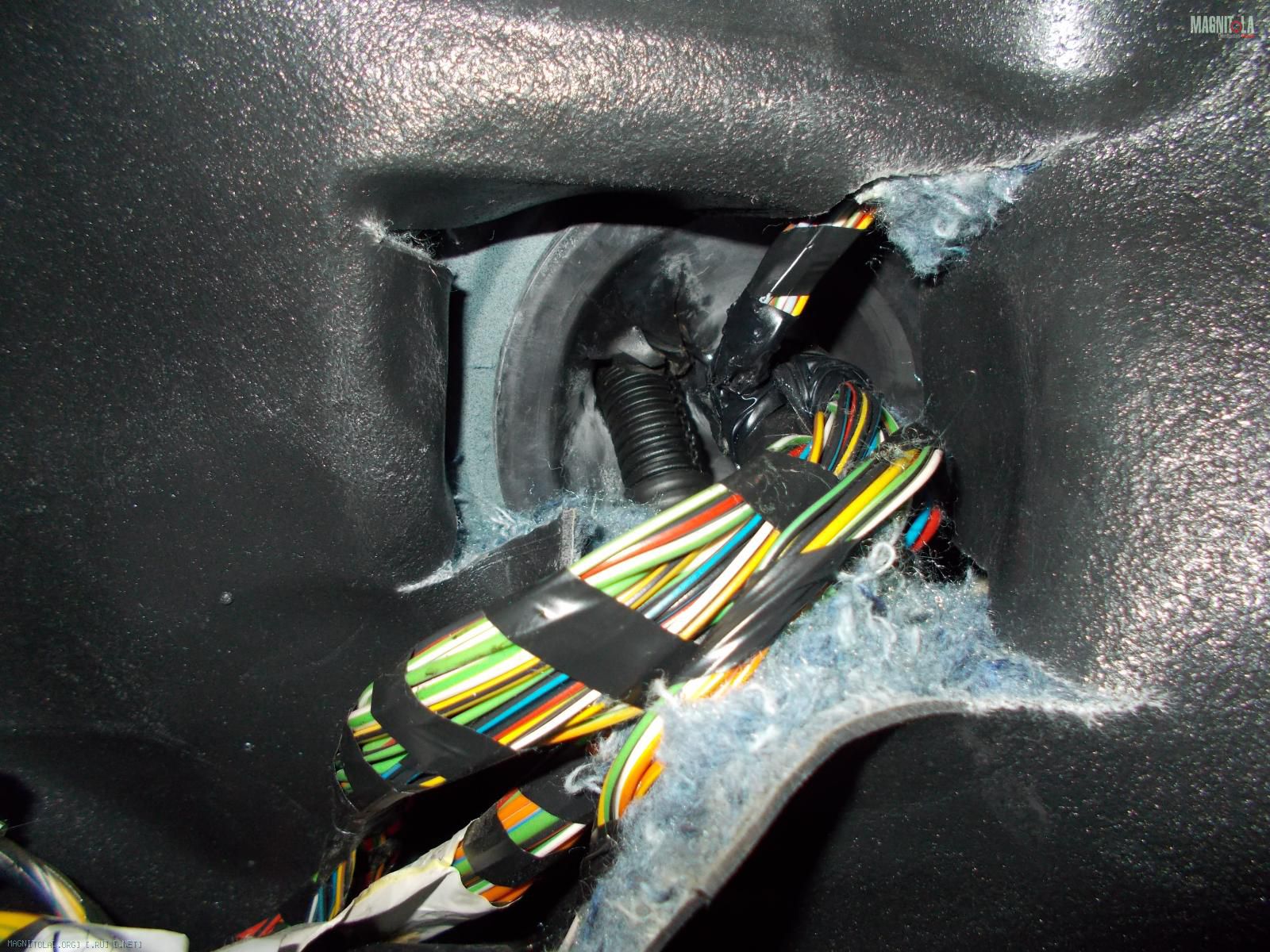

Начал я с силового КГ 35. Снял бардачок и просунул через резиновую грушу провод под капот Вложение 318658, после прям на саморезики крепил домики для проводки через каждые 10 см Вложение 318668Вложение 318670
По правой стороне пошли 4 провода: Силовой (+12 Вольт), Провод на мидбас ( НЧ-динамик R), Провод по СЧ\ВЧ на кроссовер( СЧ+ ВЧ R) и провод управления с магнитолы ( Remout).
Так же на каждый провод нанес маркировку с обозначением проводов.

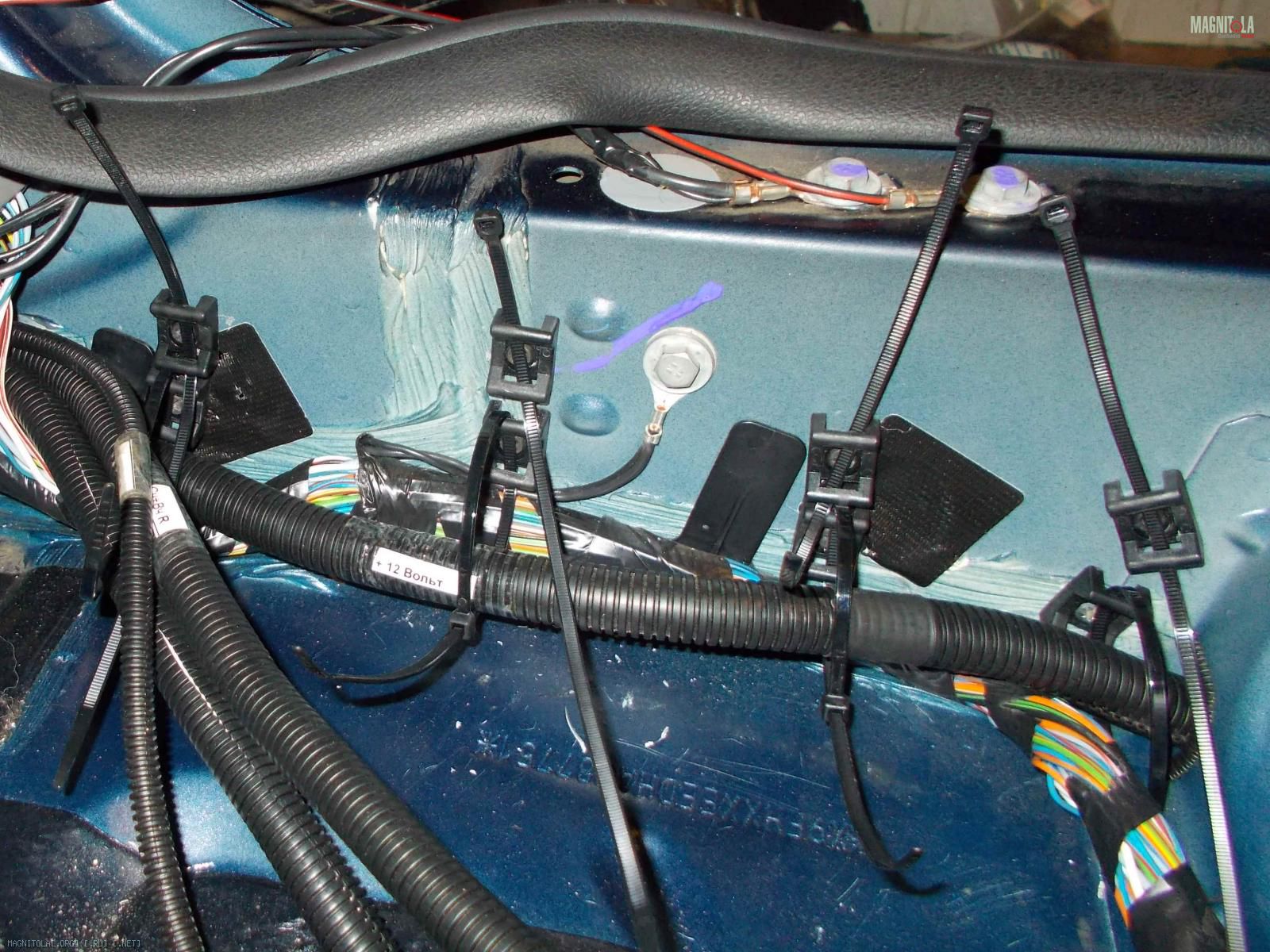

Провода решено было укладывать вдоль порогов, там было пространство и ковер на место садился. Вот так крепил площадки где переднее сиденье Вложение 318676 Вложение 318686 и так по всему порогу в плоть до багажника.ъ

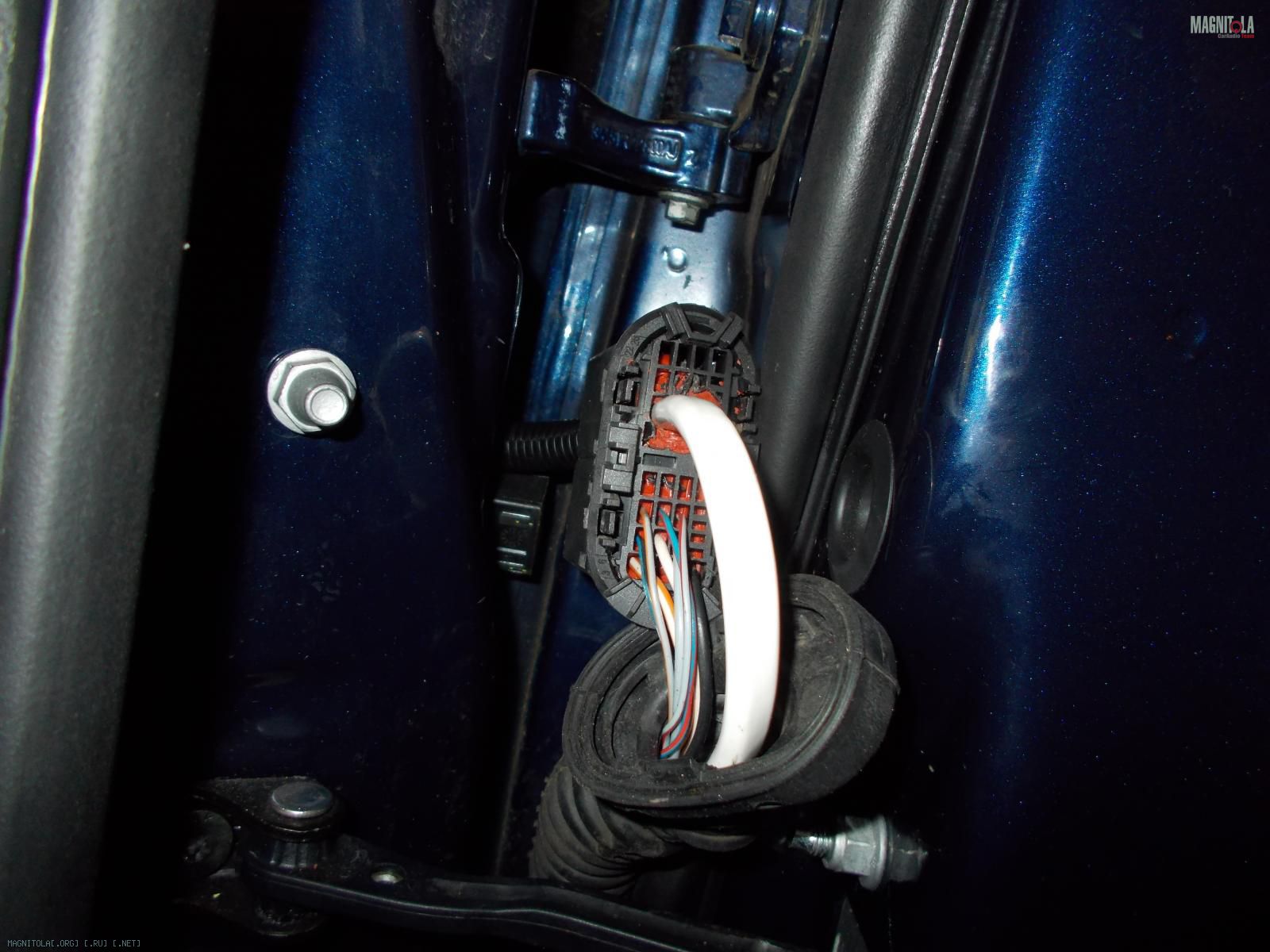

После занялся протяжкой провода в правую дверь. Вытащил фишку просверлил отверстие под провод и протащил его Вложение 318678

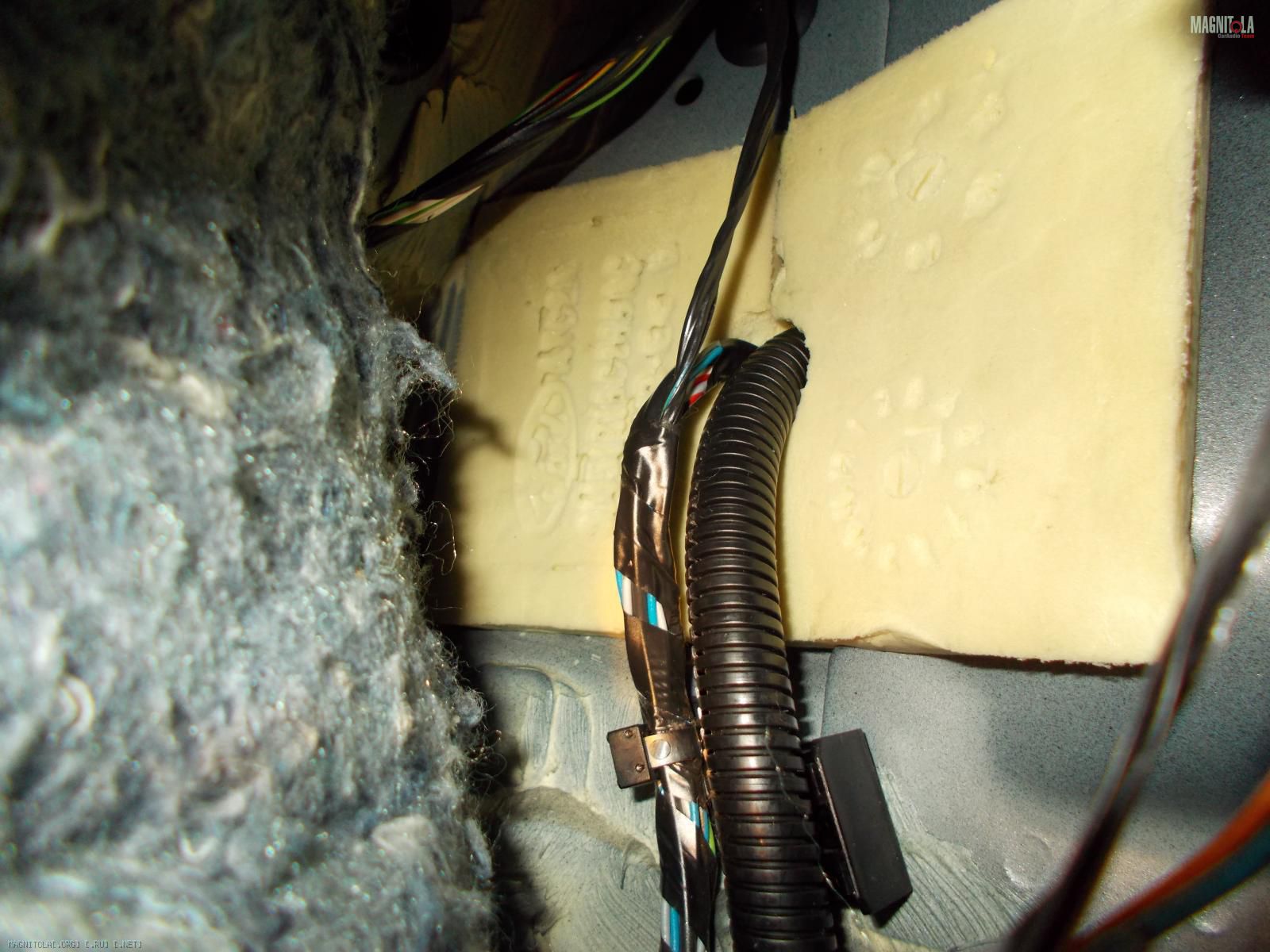

а вот заход провода из салона в стойку двери Вложение 318680

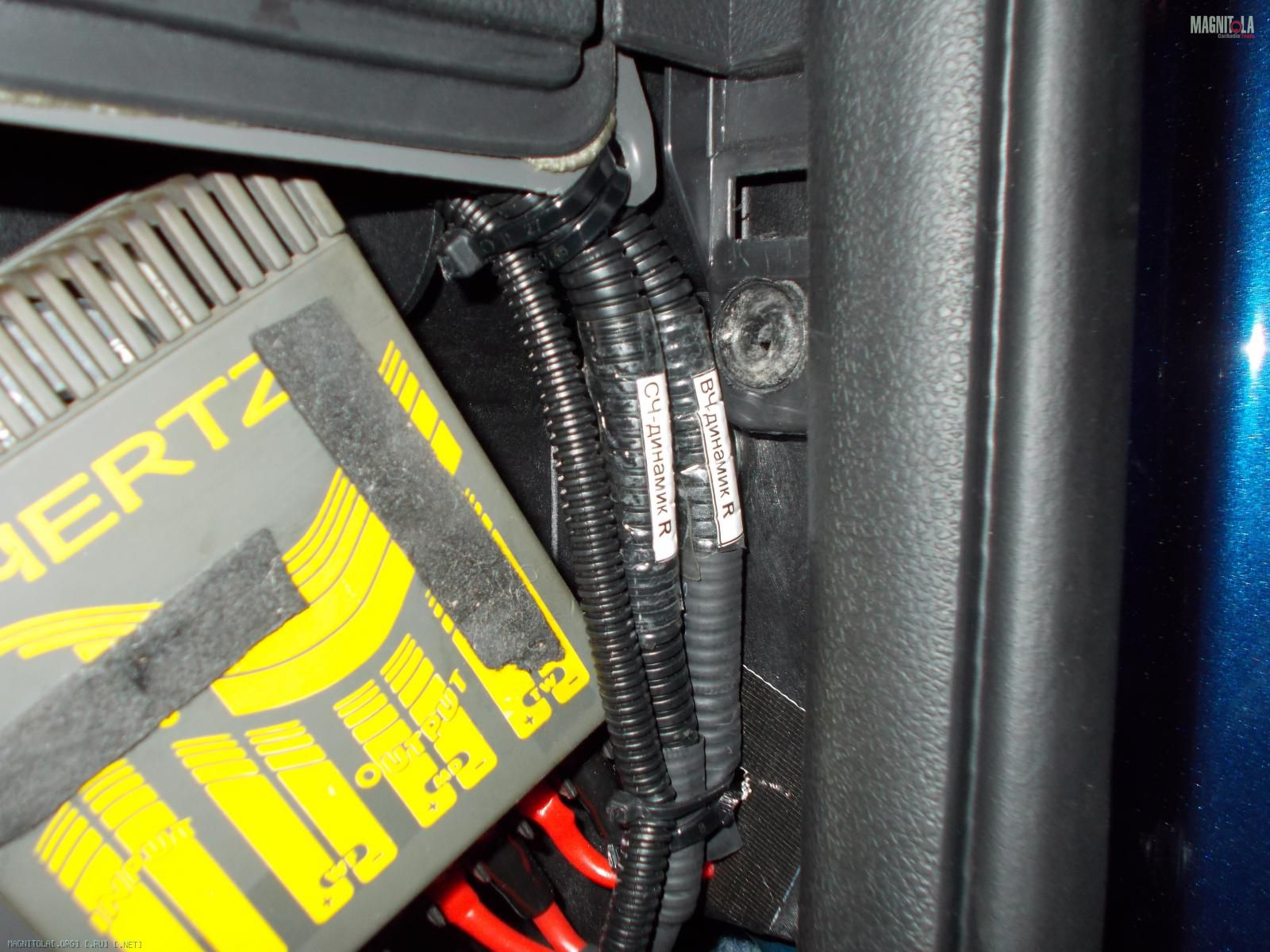

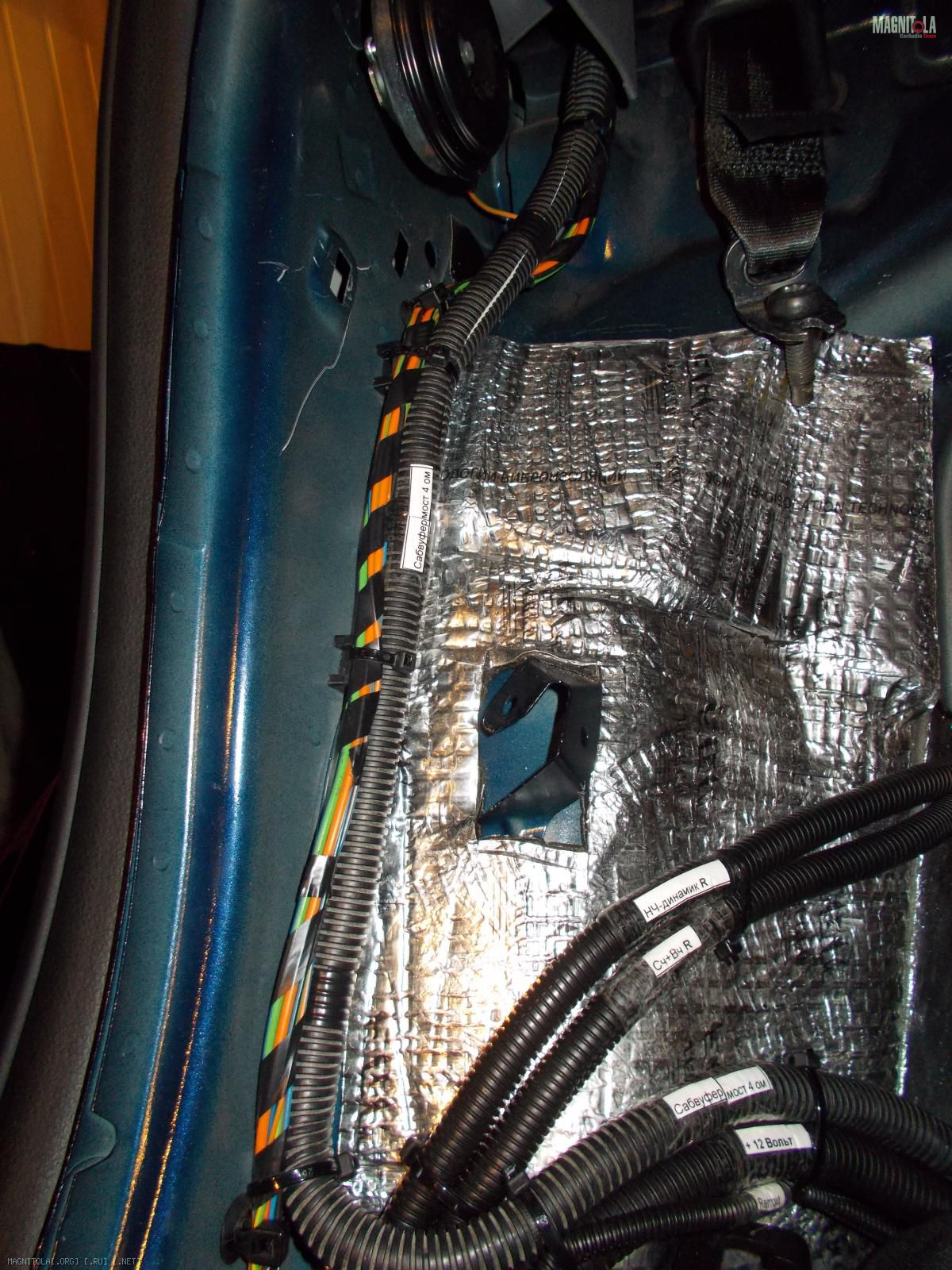

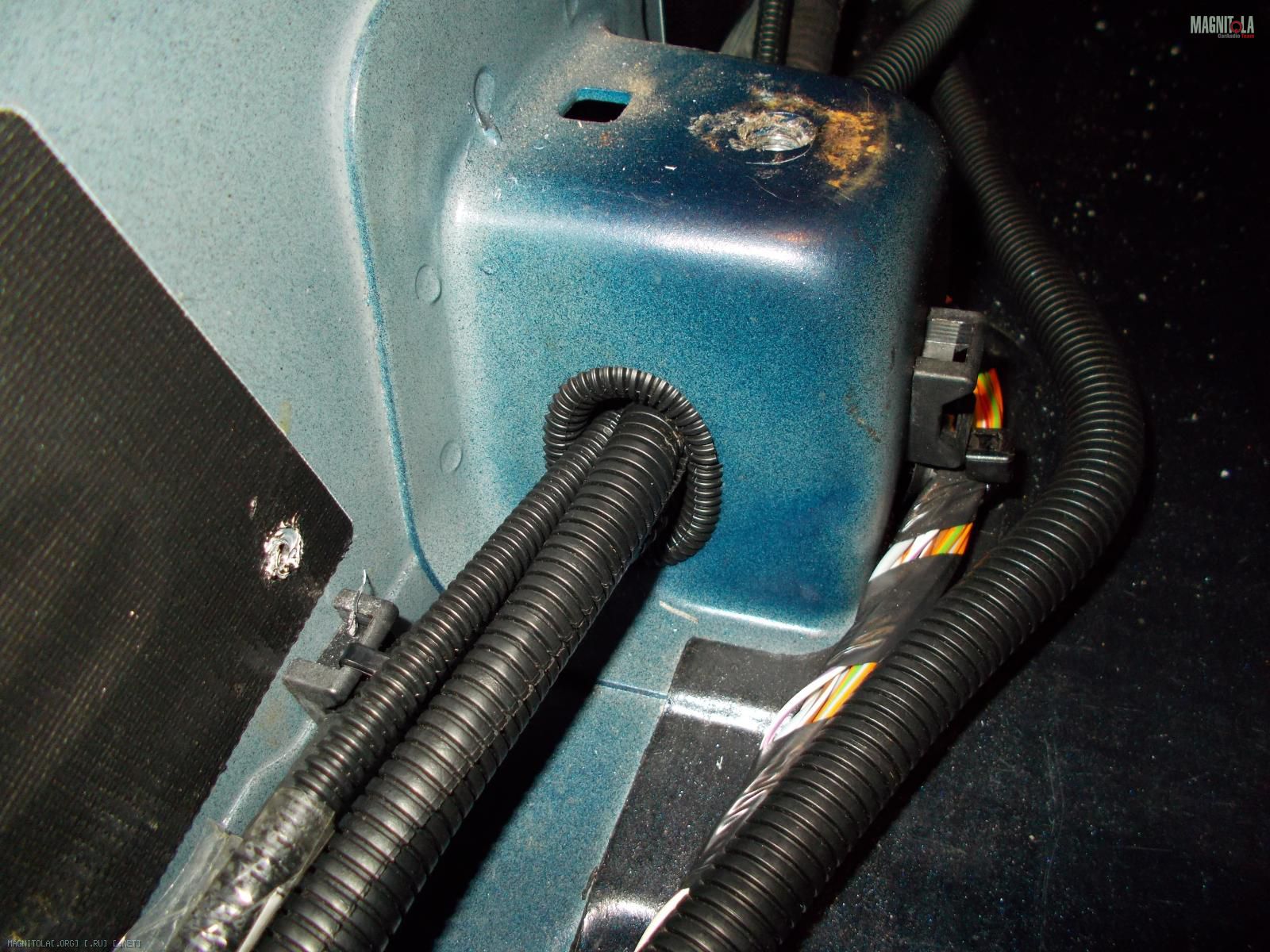

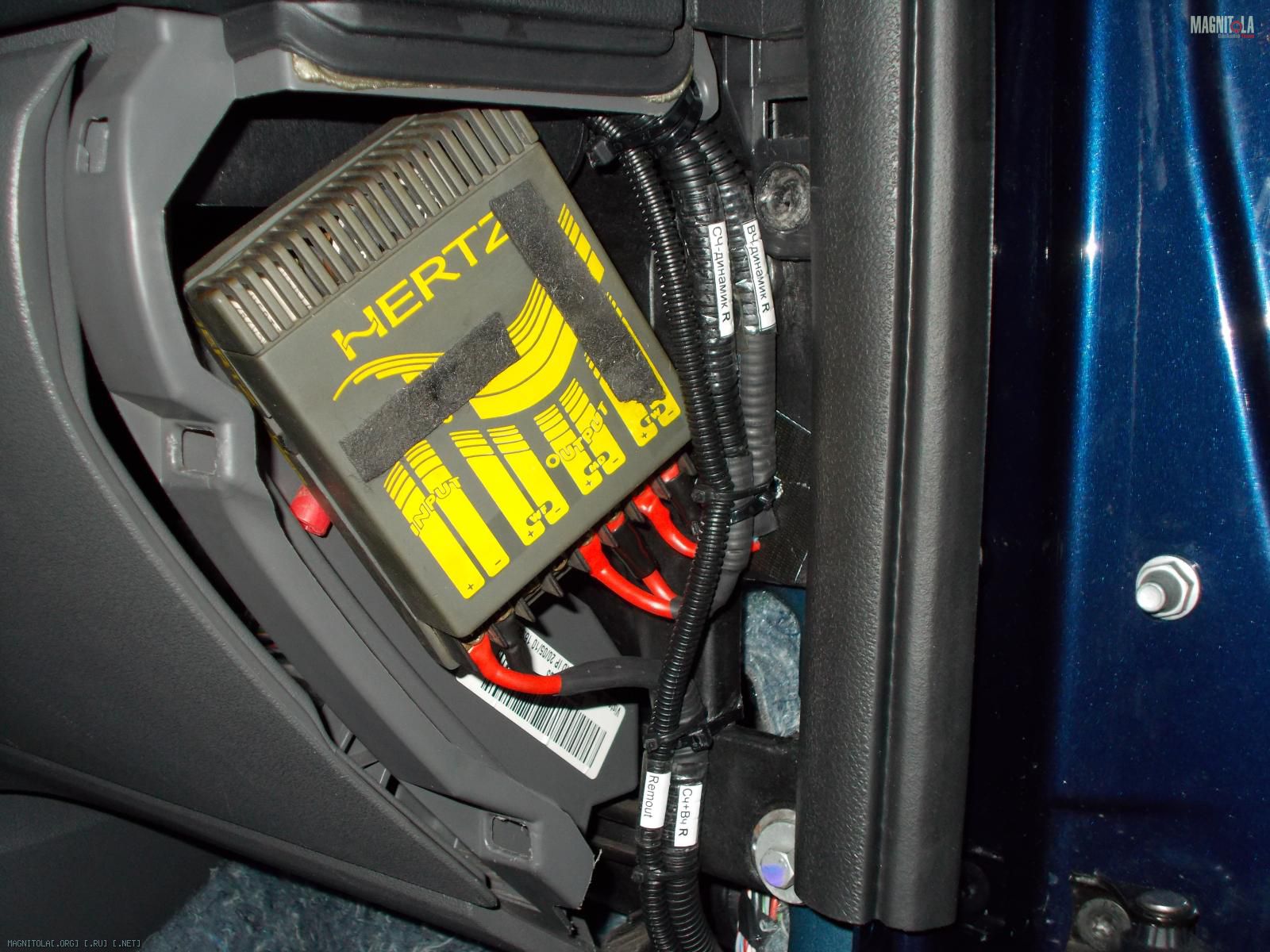

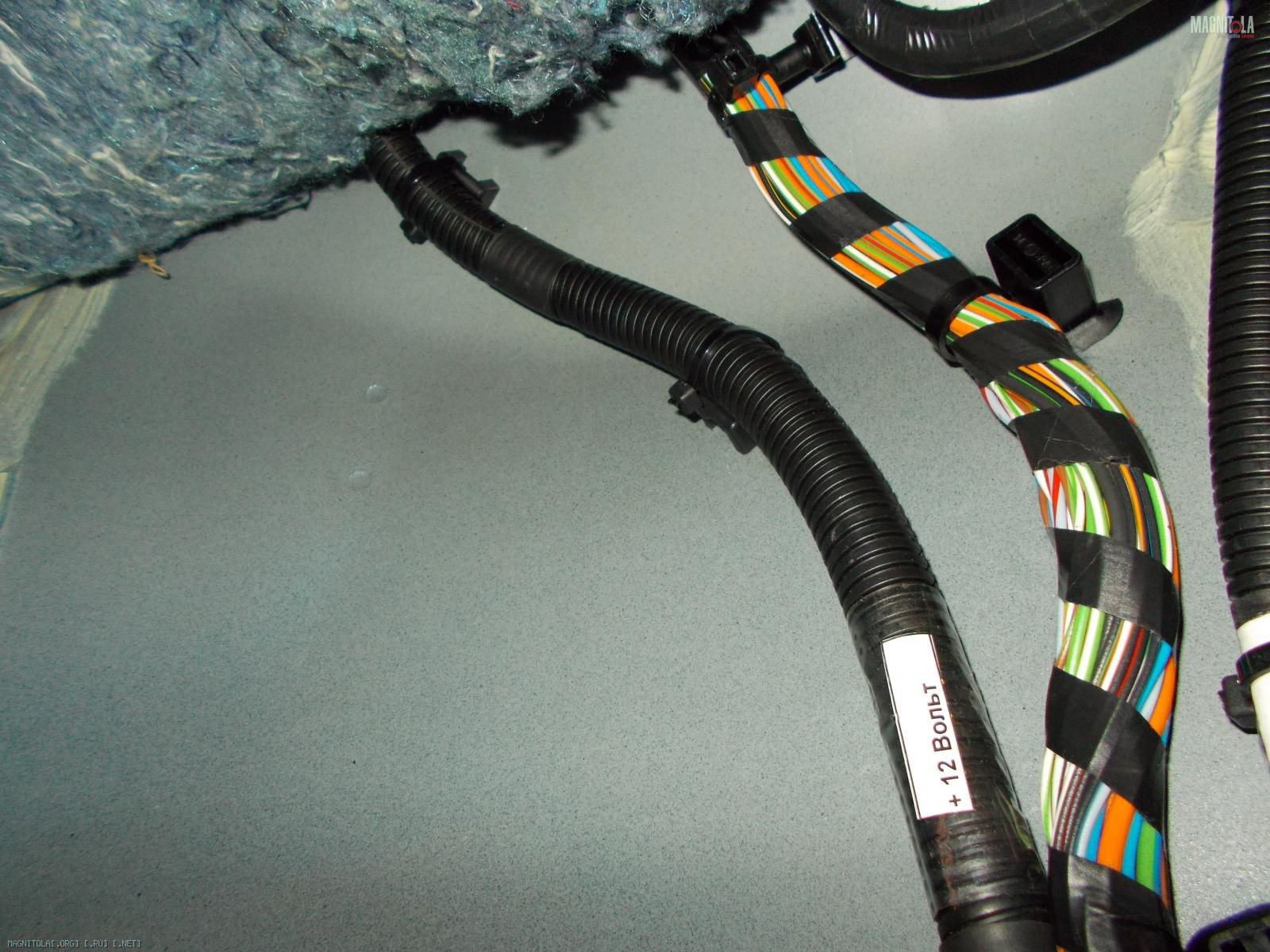

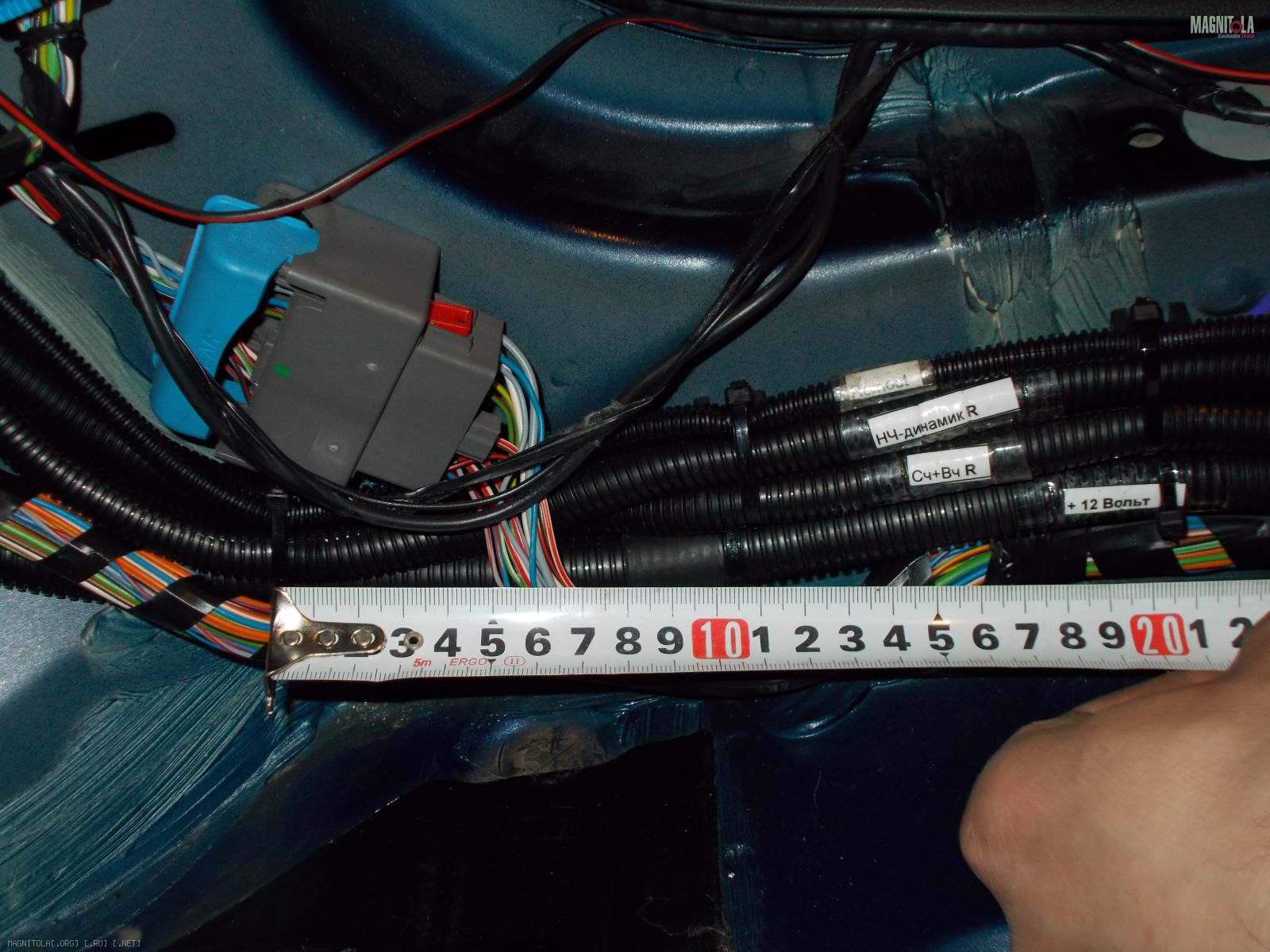

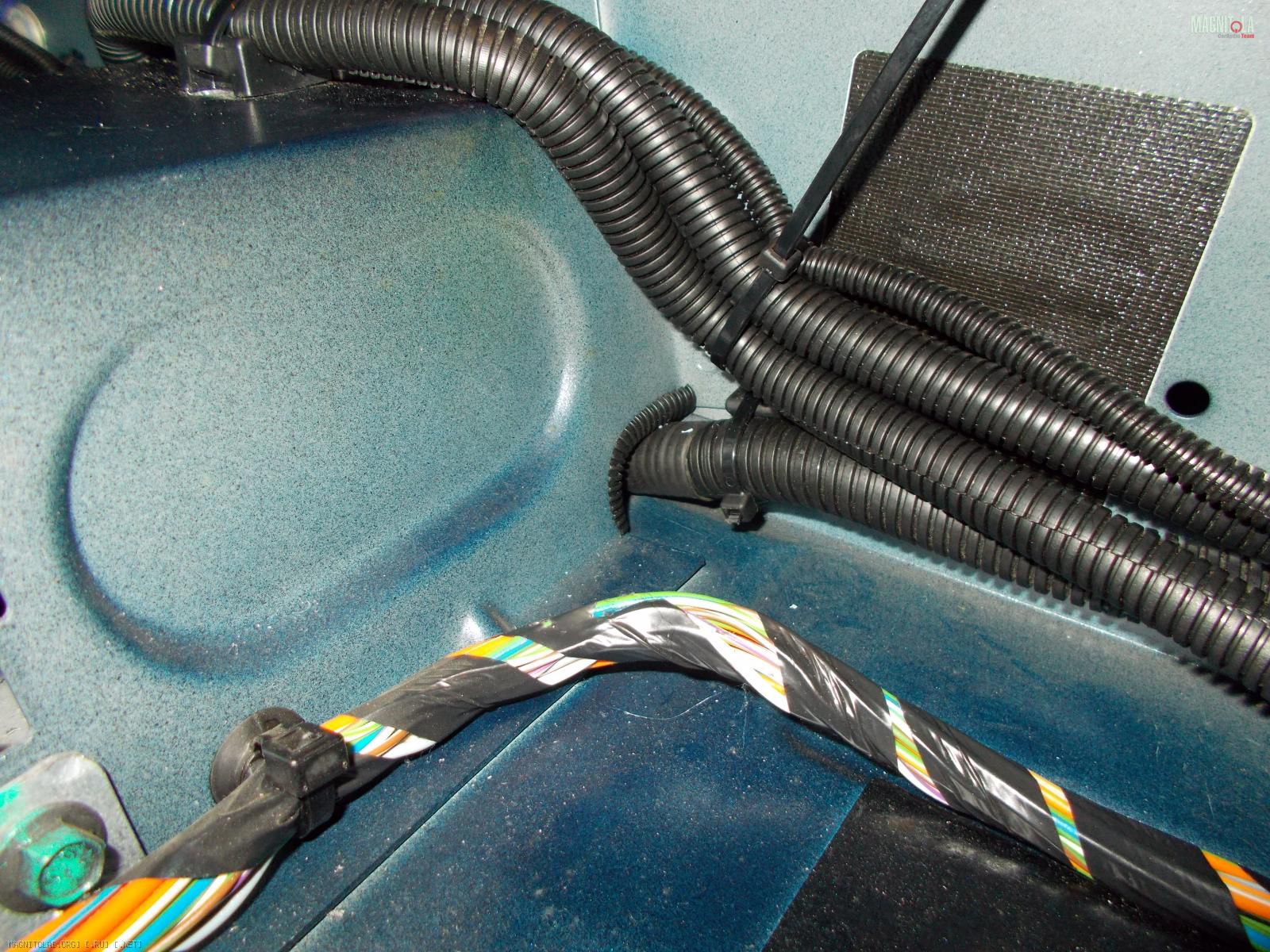

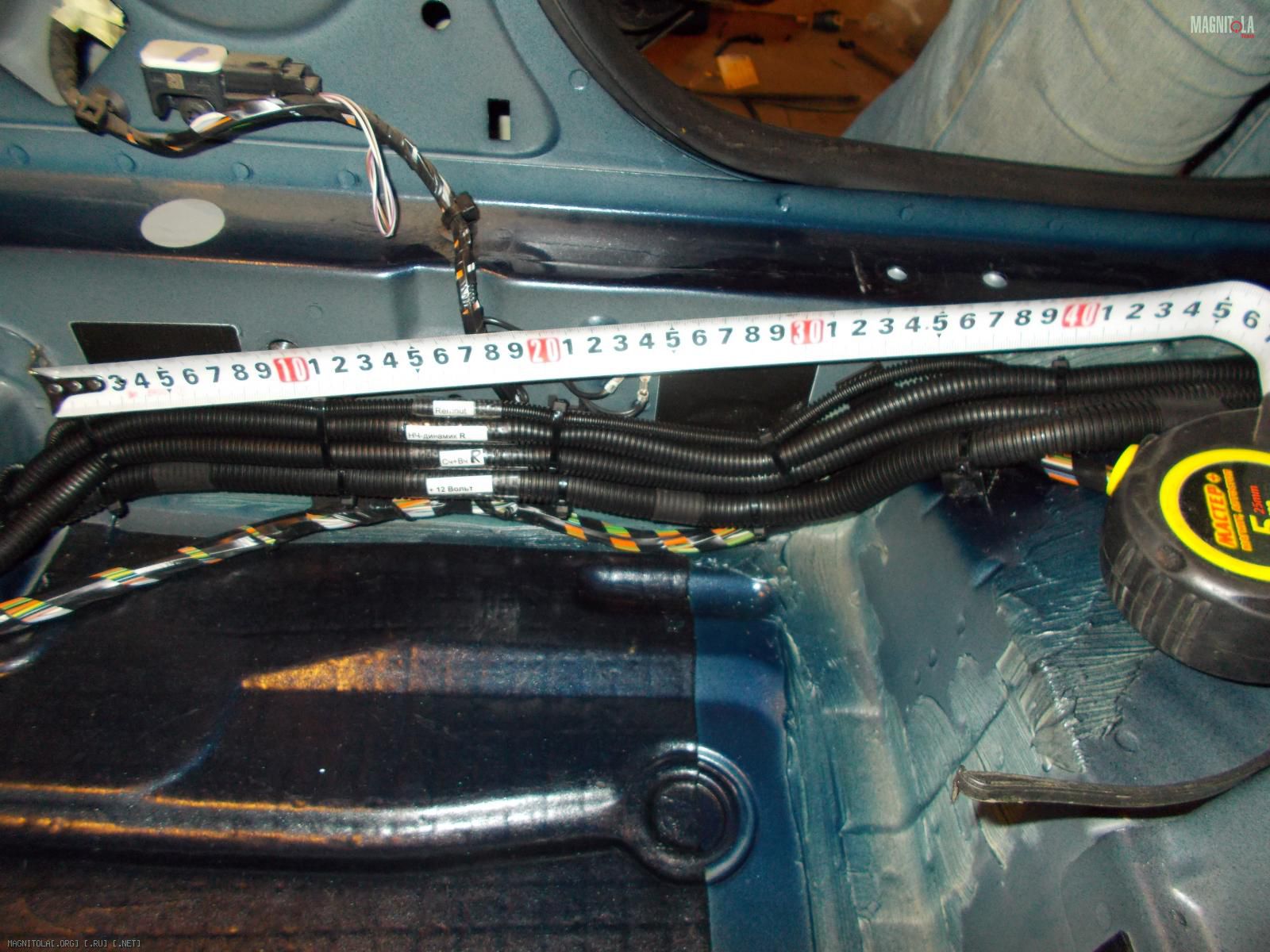

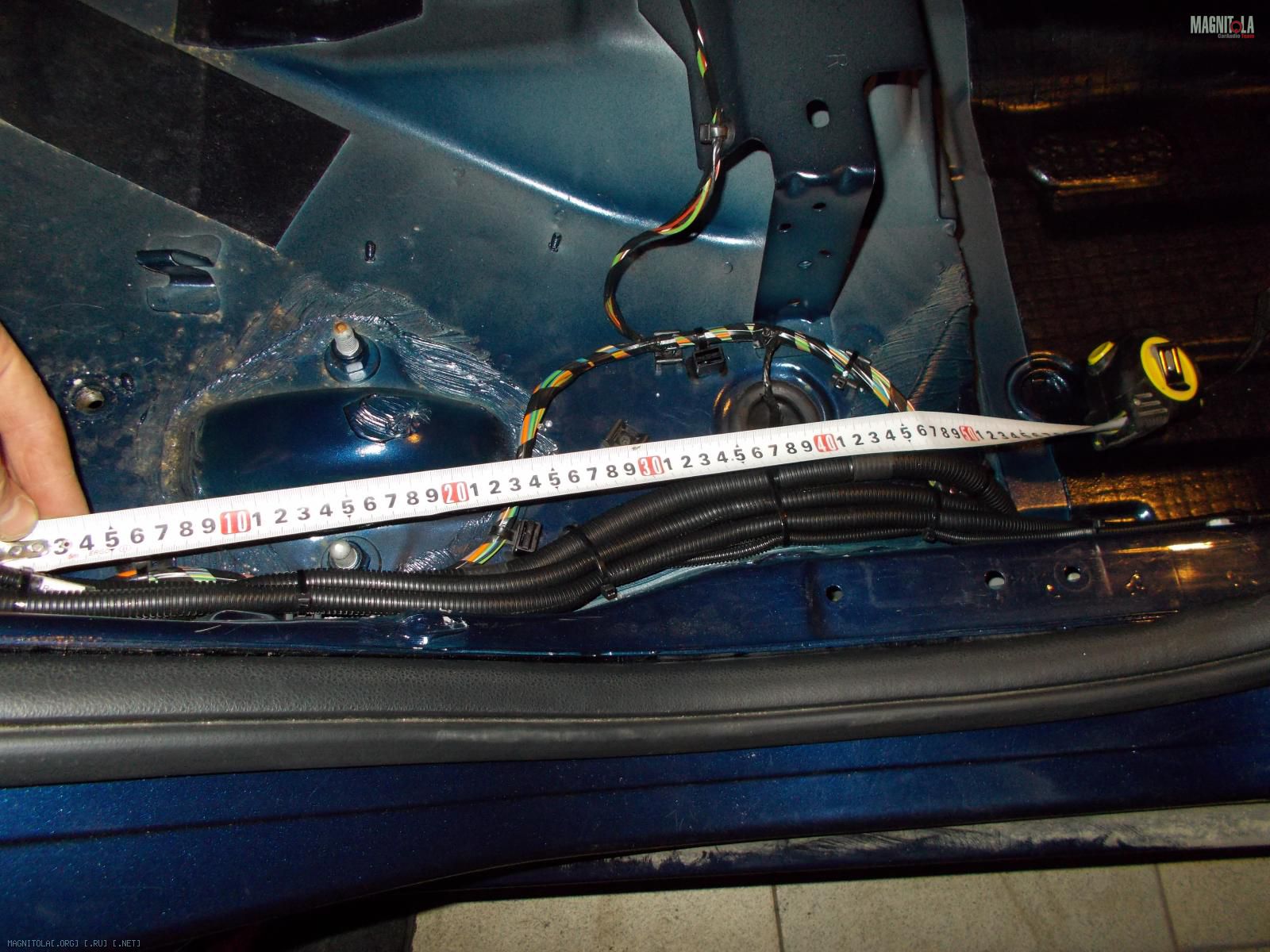

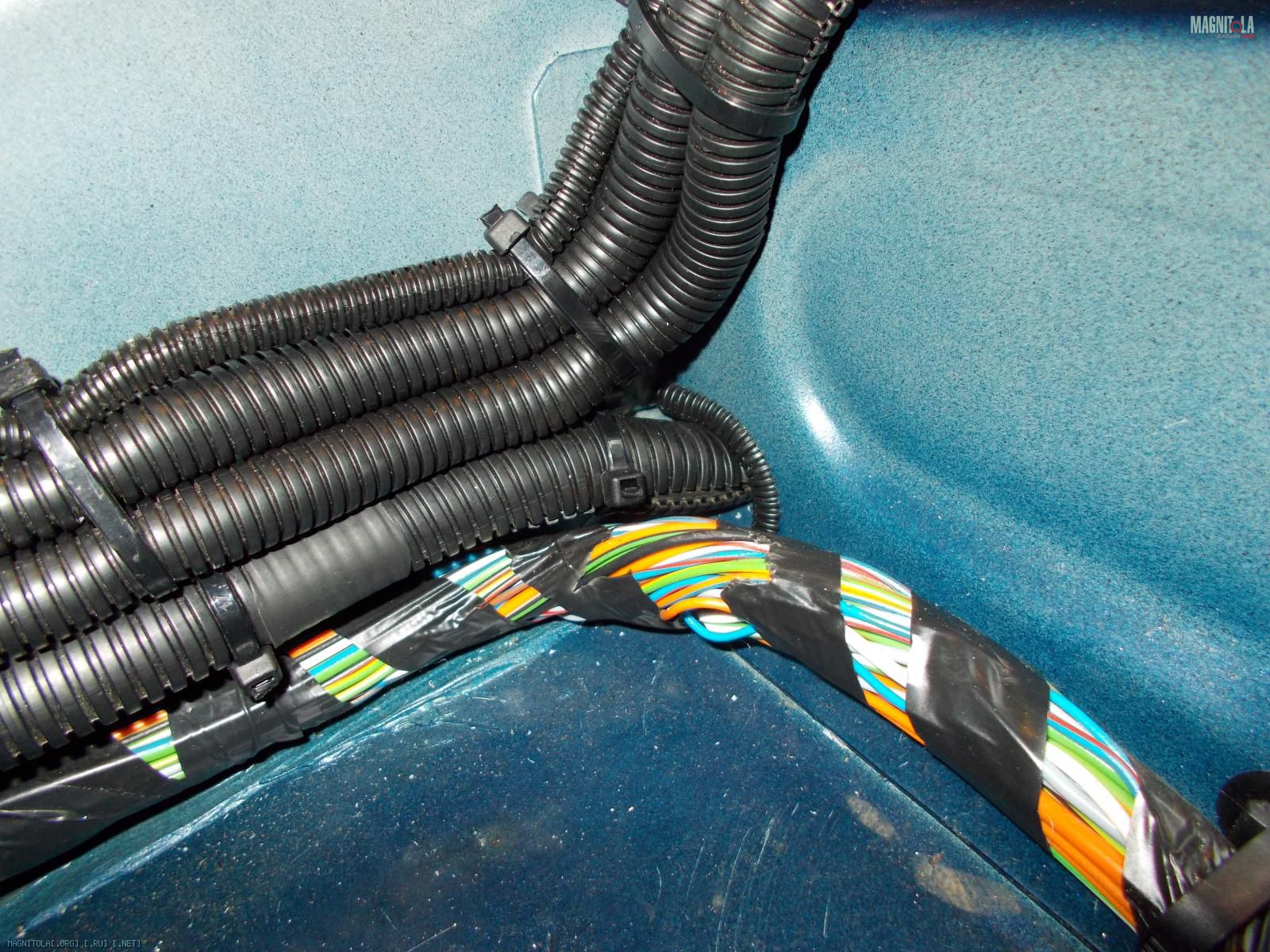

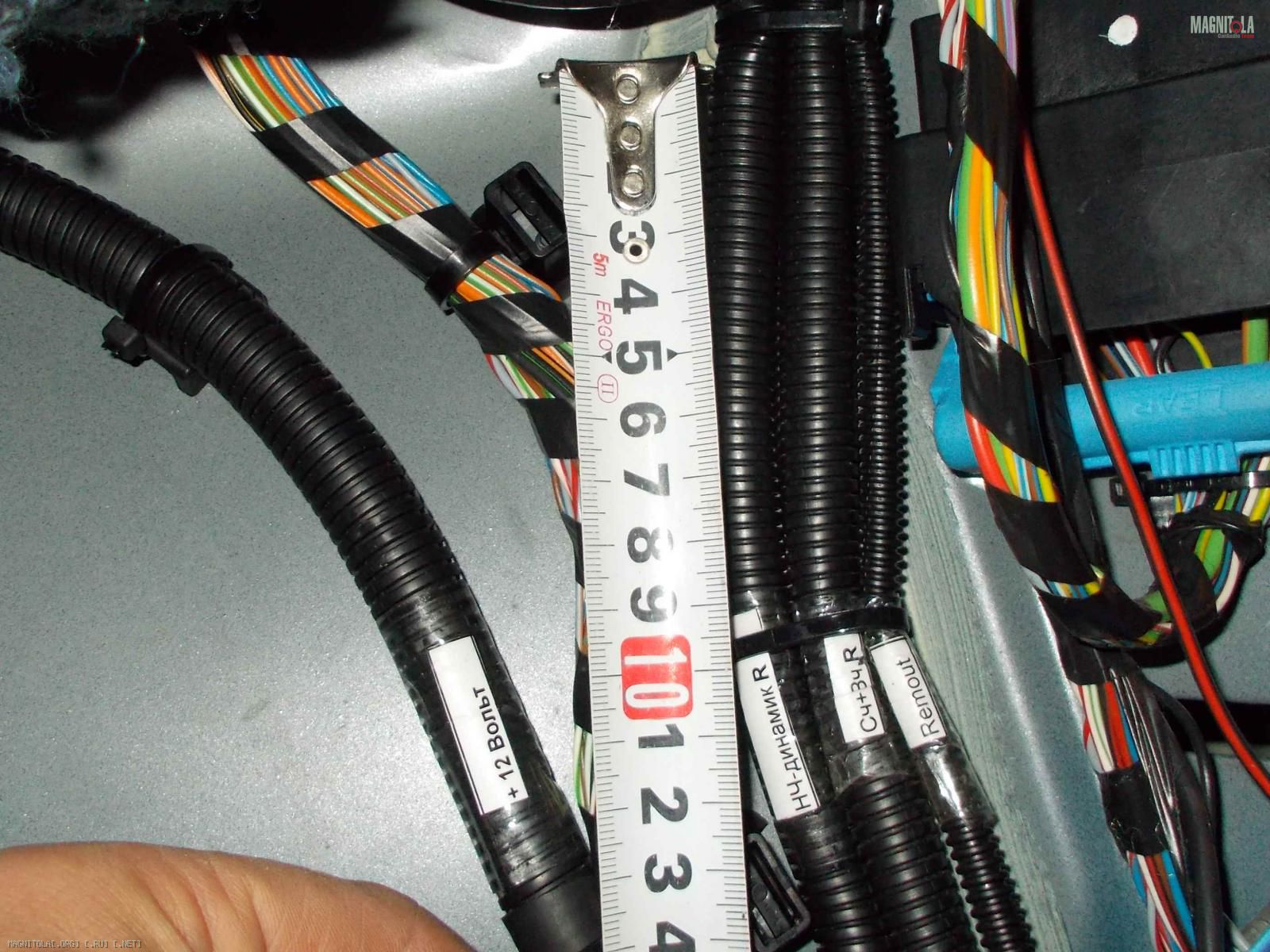

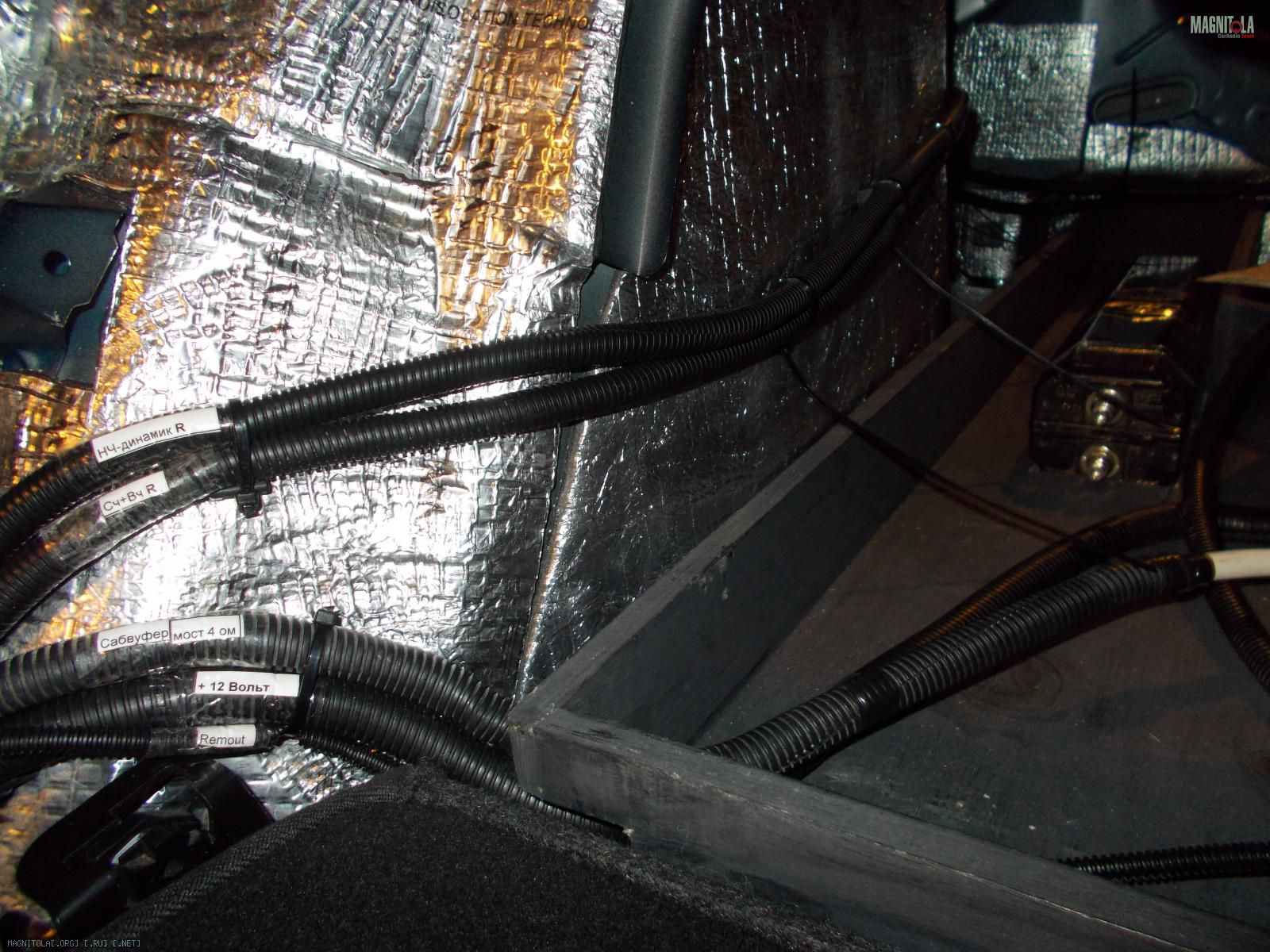

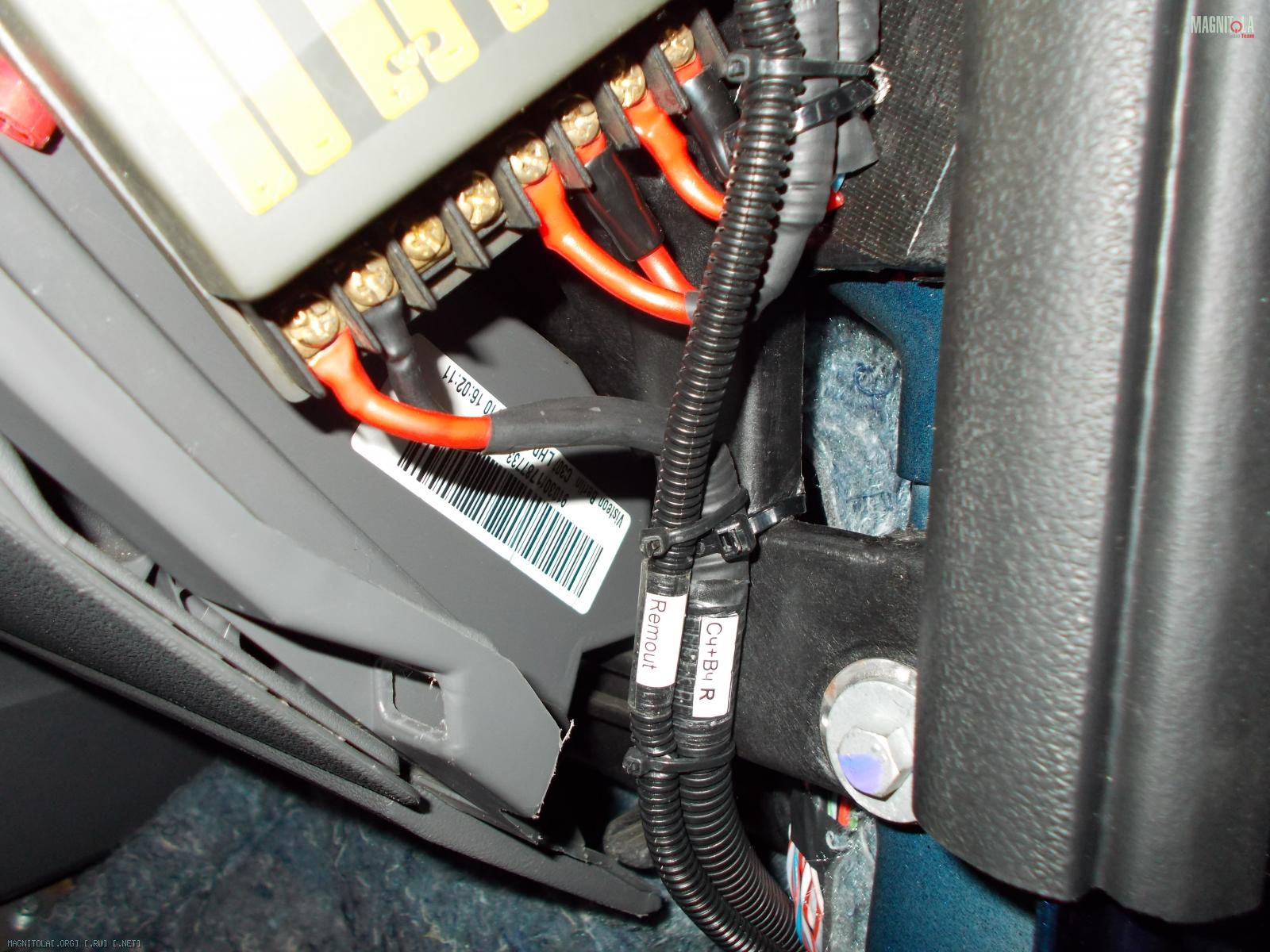

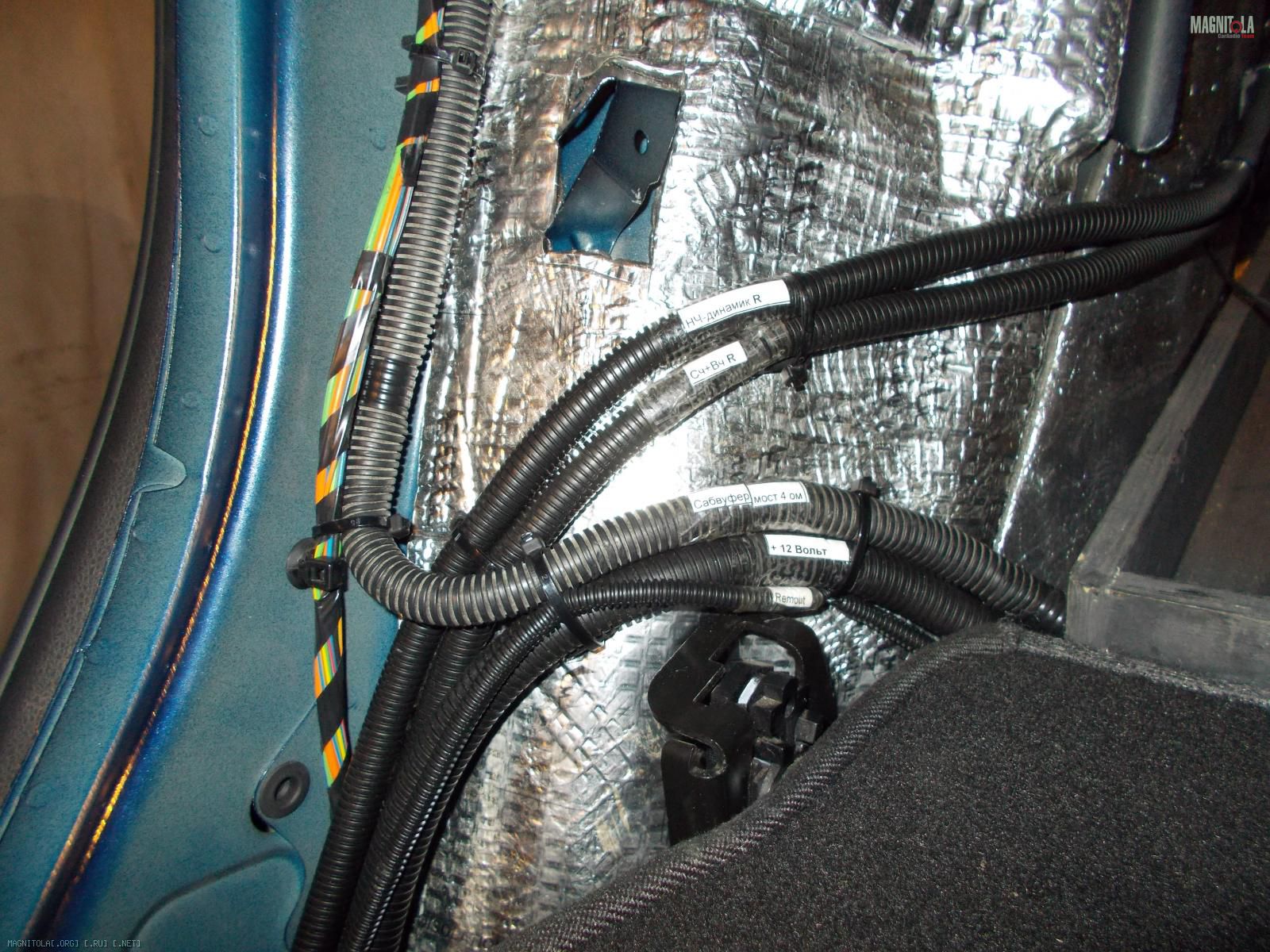

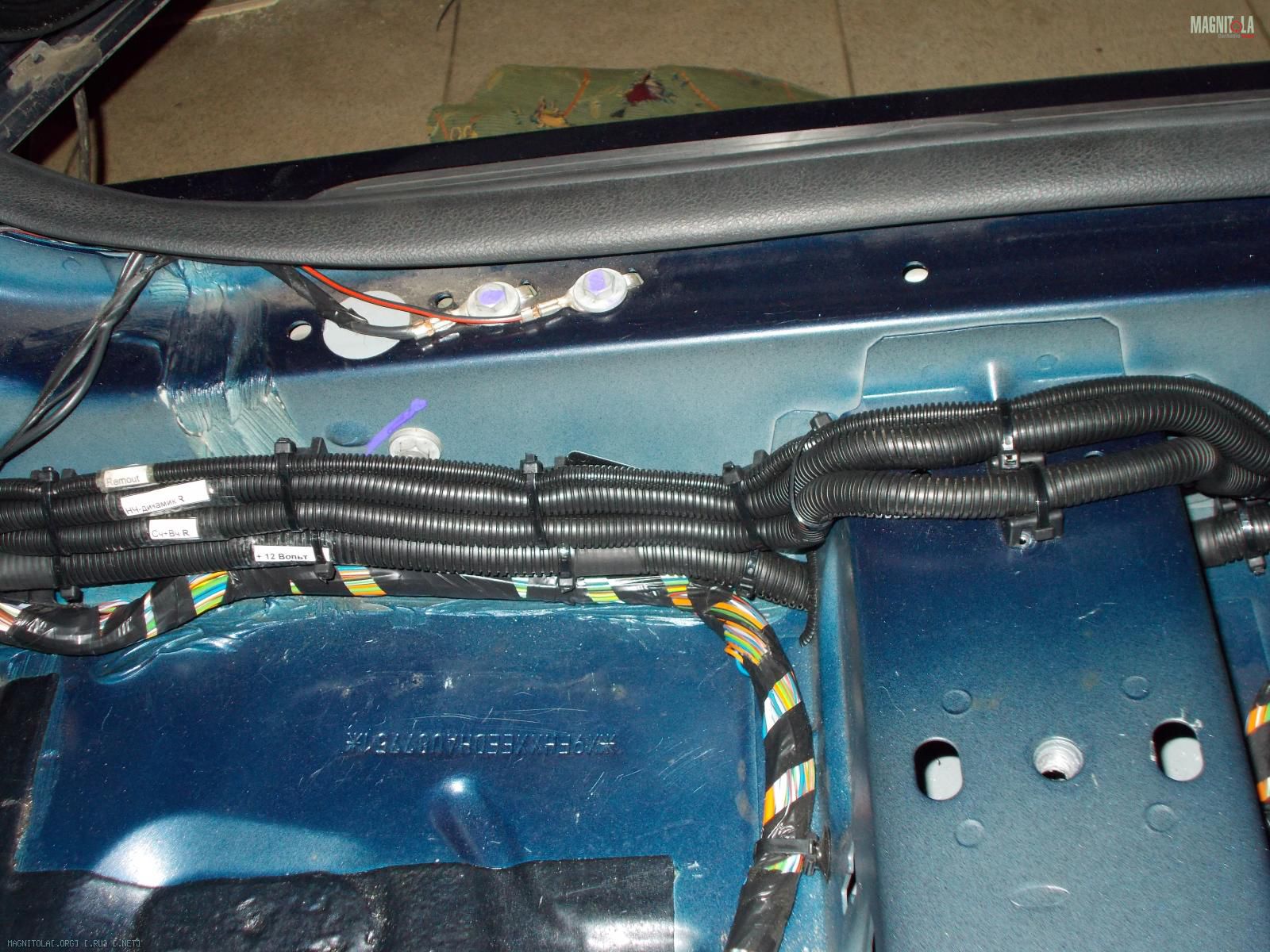

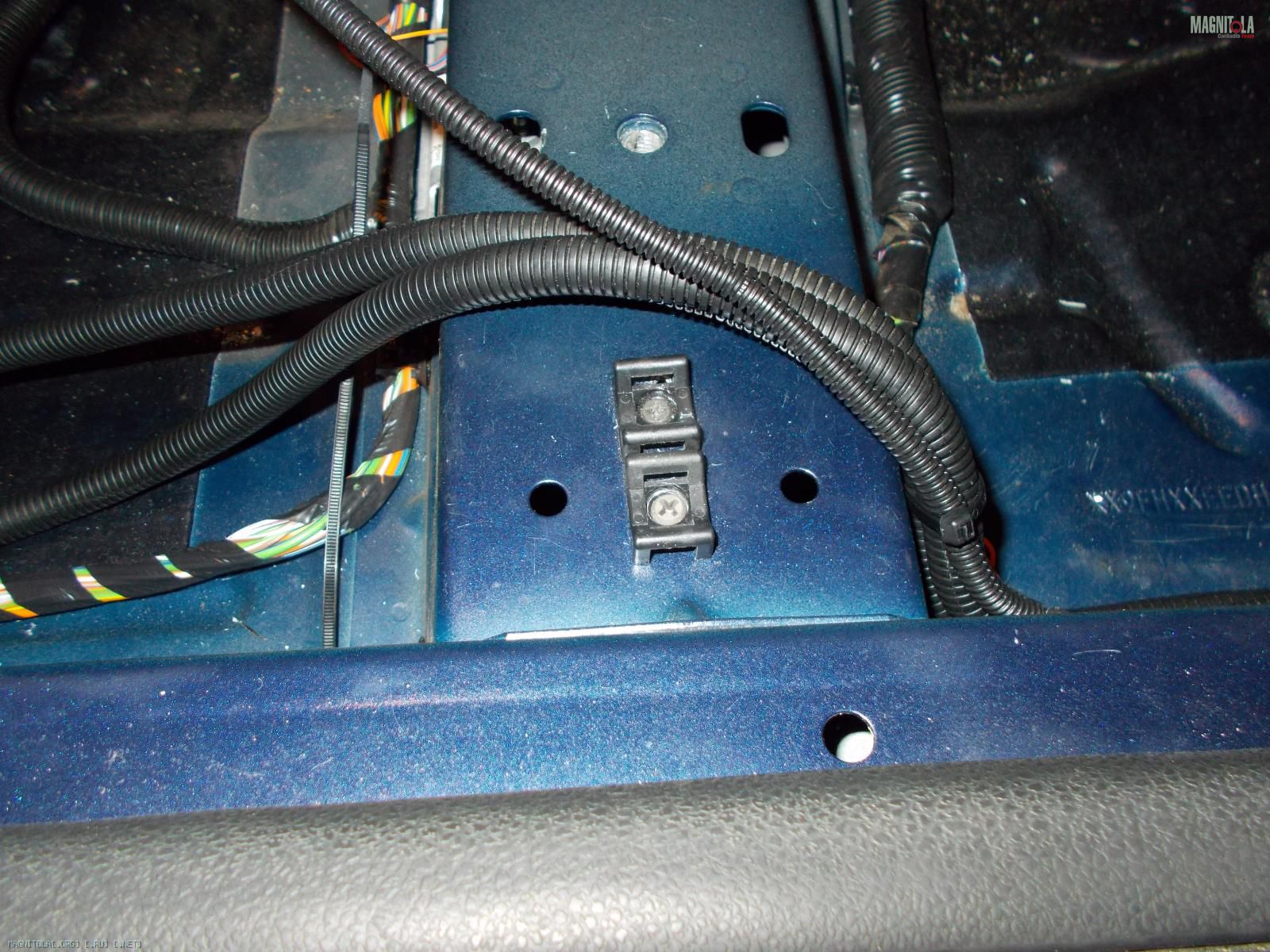

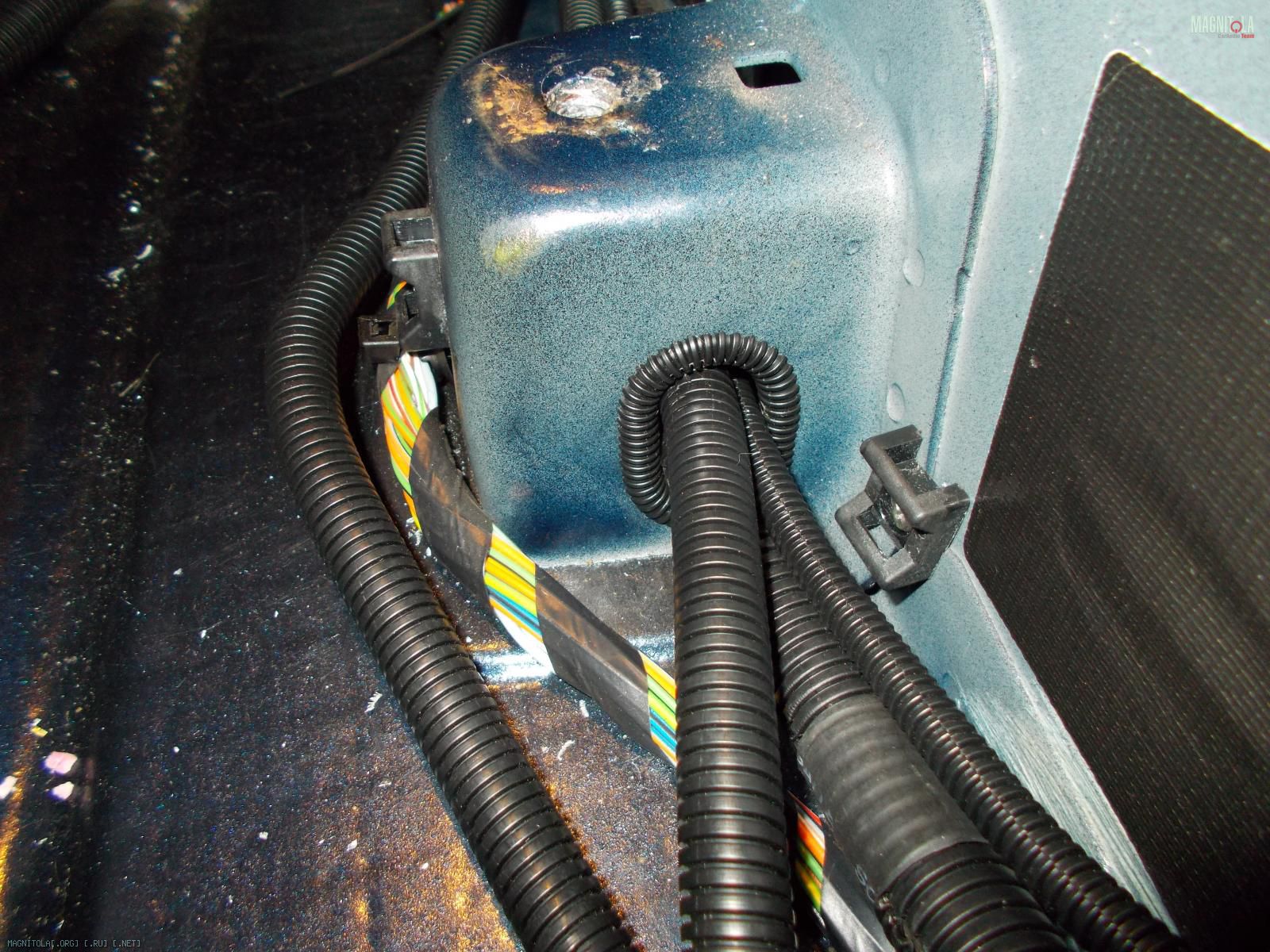

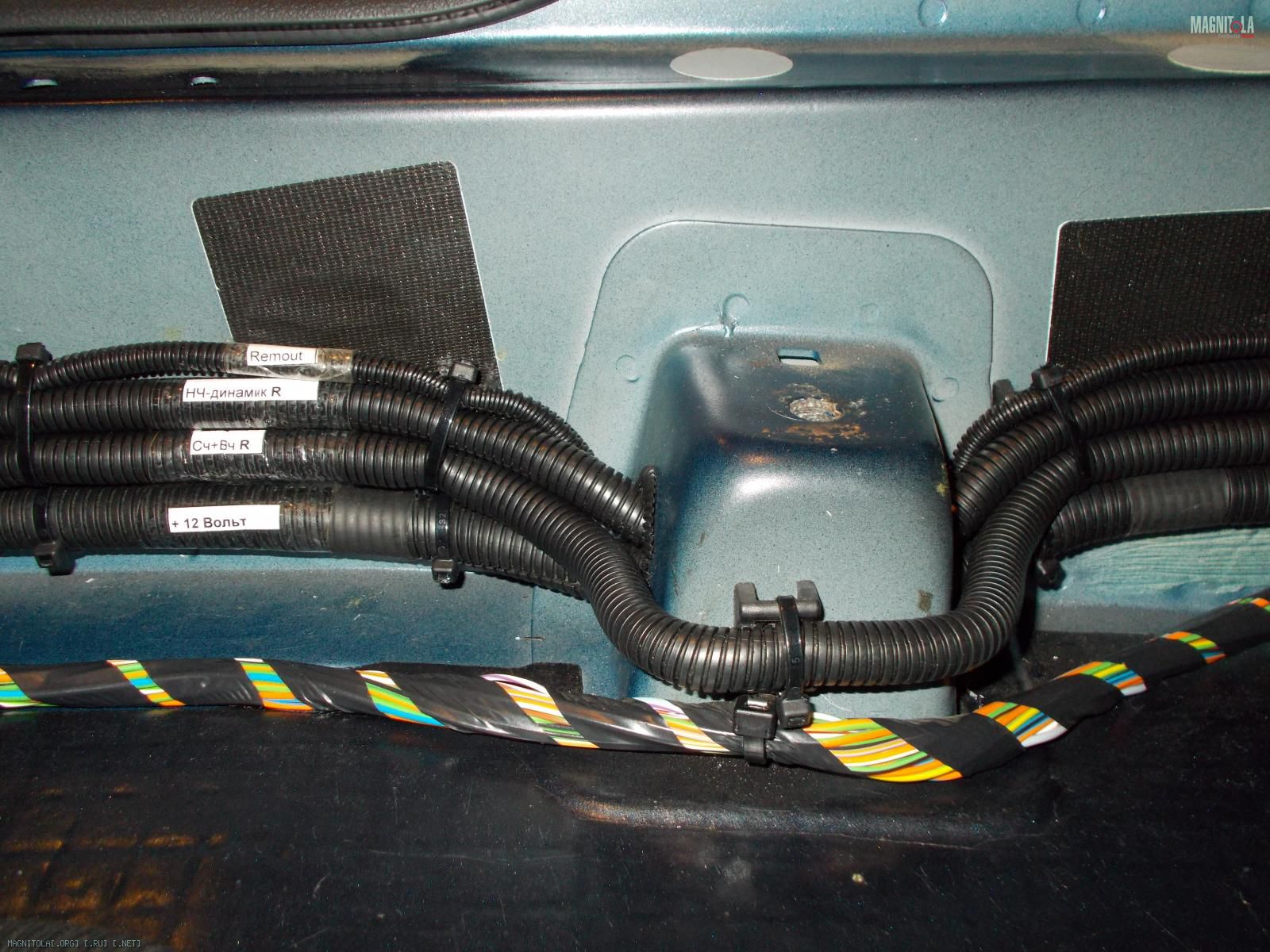

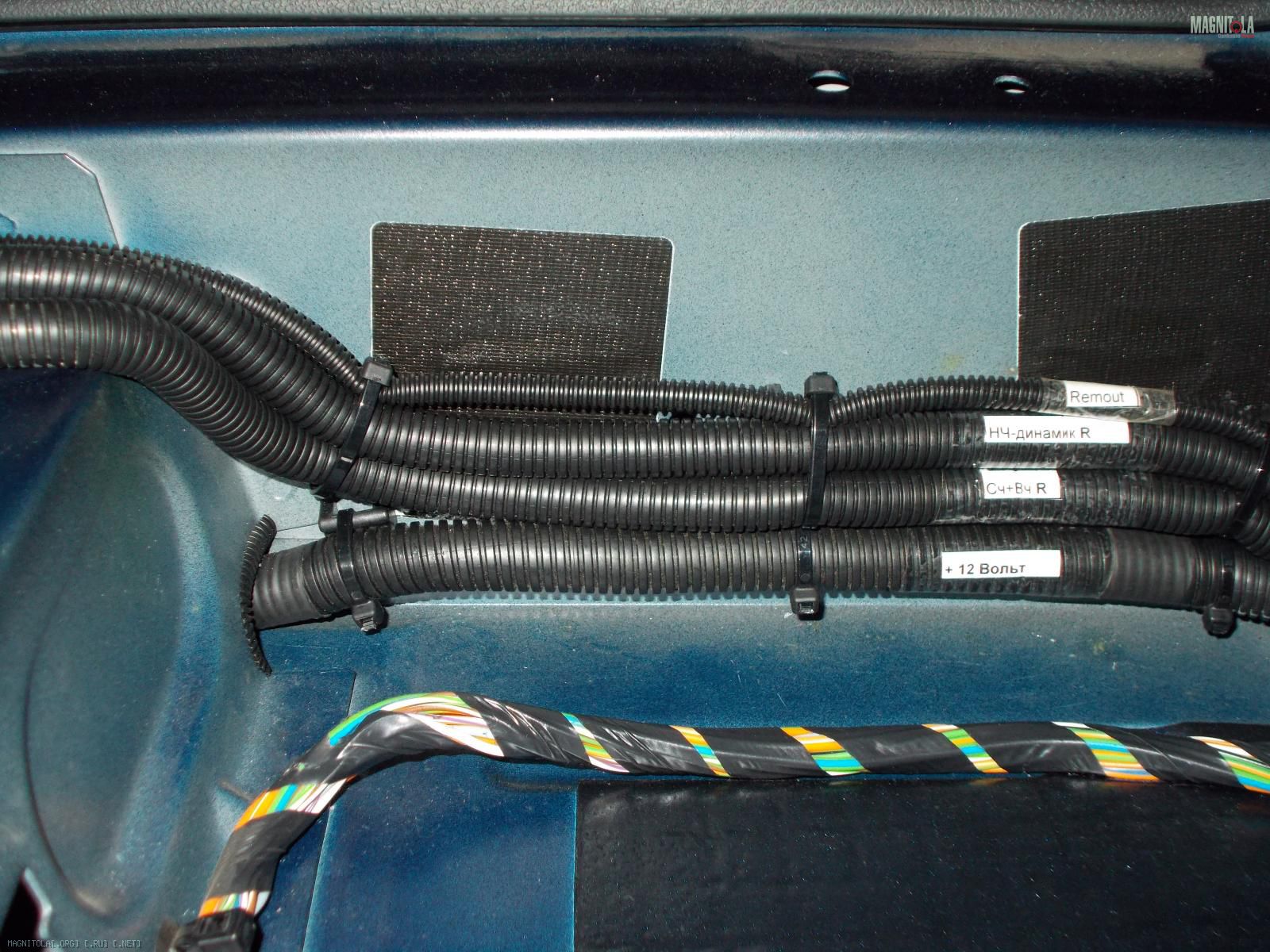

Потом стал укладывать аккуратно проводку и крепить ее через каждые 10 см.Вложение 318690Вложение 318692Вложение 318694Вложение 318696Вложение 318698Вложение 318700Вложение 318702Вложение 318704Вложение 318706 все проходы Проводки через тонели были защищены гофрой (видно на фото) Вложение 318710 Вложение 318716Вложение 318714Вложение 318718Вложение 318720Вложение 318722Вложение 318724Вложение 318726Вложение 318728
Завтра думаю сделать по правой стороне шумоизоляцию пола и приступить к левой, а уж потом останеться все подключить в багажнике и сделать крепления магнитолы , да и еще вывести отдельный + под нее ;)
Вложений: 45
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Всем доброго дня ;) ! Погода конечно радует глаза солнышком но оч. холодно!
Начну с небольшого утреннего фотосетика автомобиля. Встав пораньше поехал встречать рассвет на любимом с детства месте..
Вложение 321042Вложение 321044Вложение 321046Вложение 321048Вложение 321050Вложение 321052Вложение 321054
Потом поехал продолжать заниматься проводкой!
Разобрал левую сторону салона посмотрел куда чего и почему, начал протягивать 3 пары рса и два провода динамиков один под мидбас, второй СЧ\ВЧ на кроссовер.
Все было упаковано в гофру , к железу были прикреплены все те же черные домики для проводки через каждые 10-15 см.

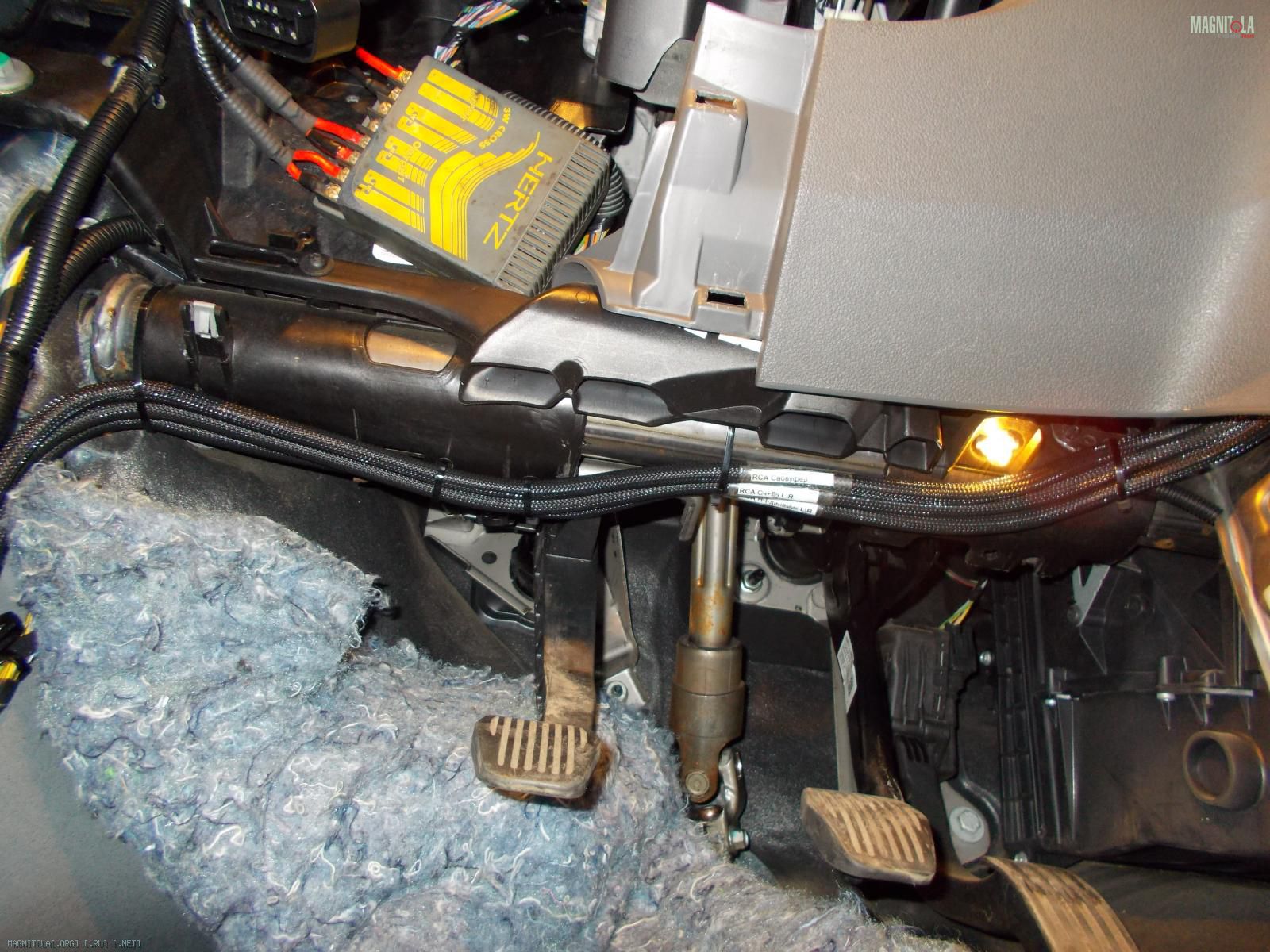

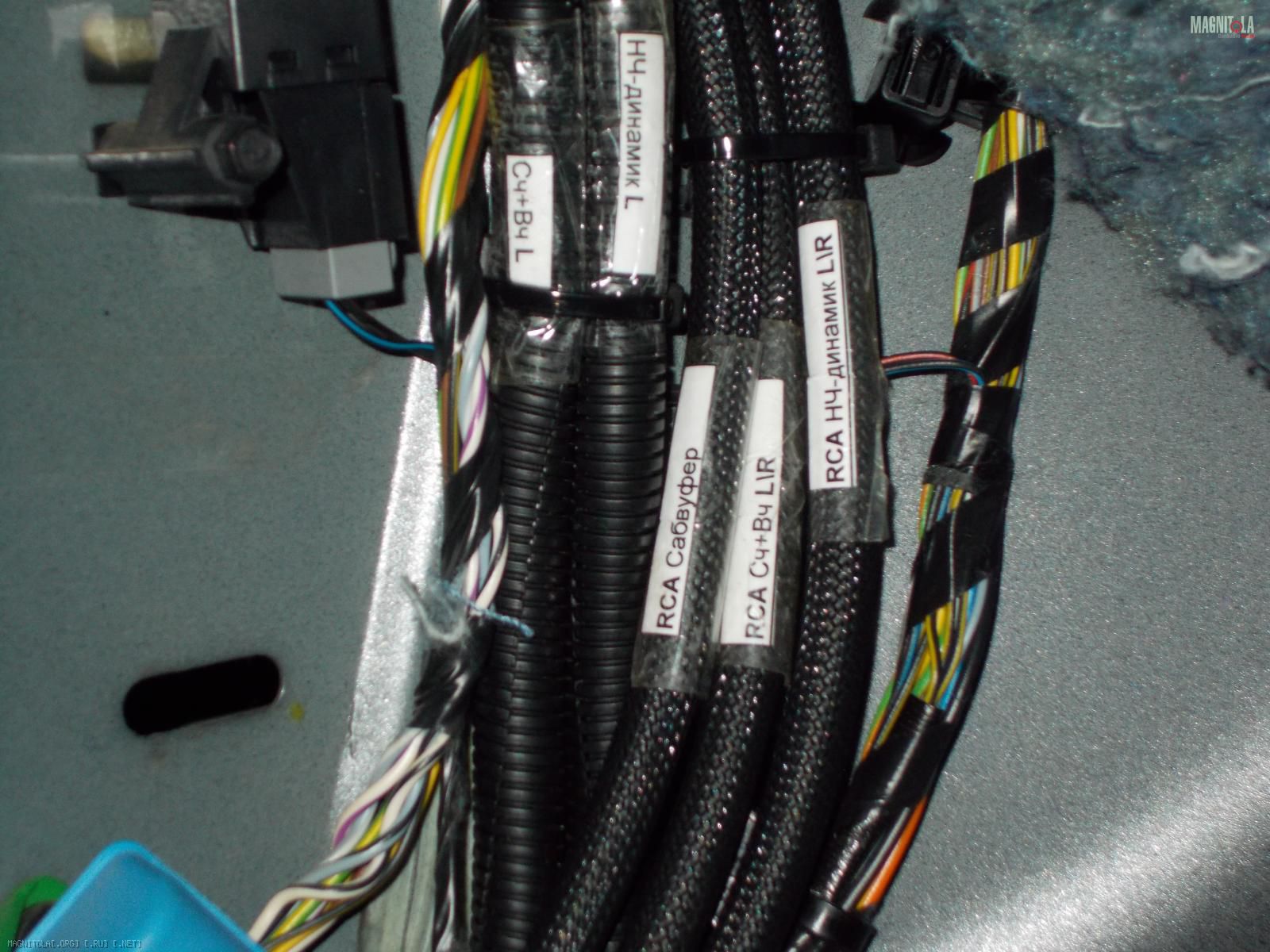

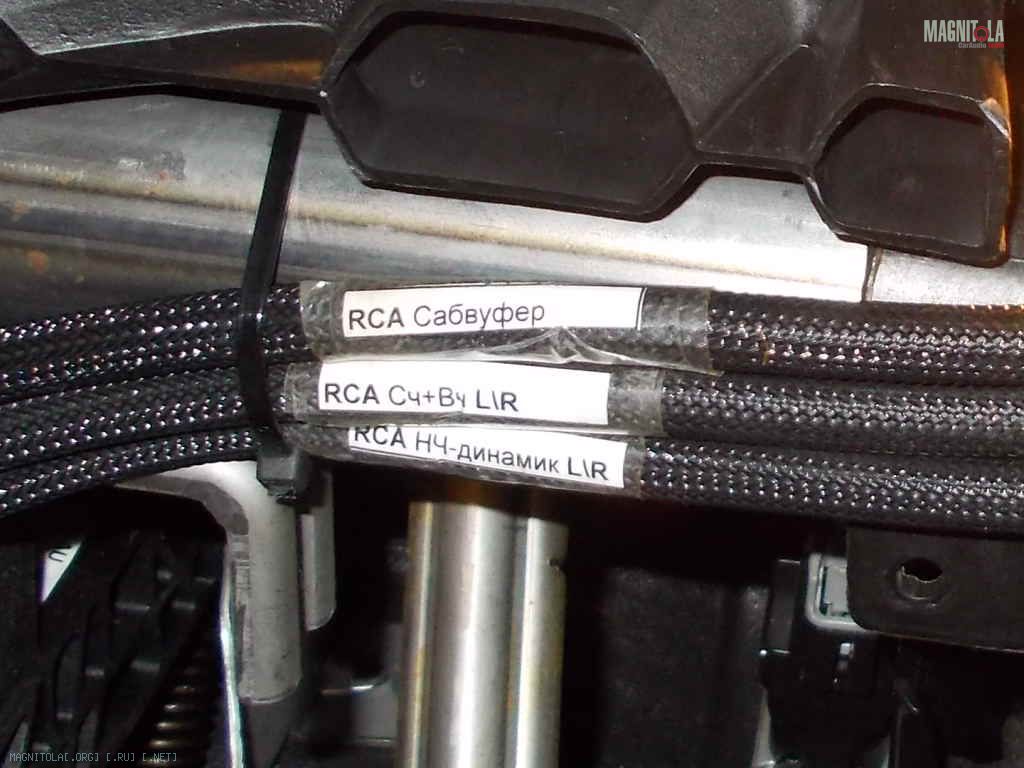

Начал с РСА кабелей, их протянул по усилителю где педальный отсек. Проводку как и с правой стороны сделал с маркировкой каждого провода , чтоб не запутаться ну и чтоб людям понятно было в дальнейшем. Вложение 321058Вложение 321060

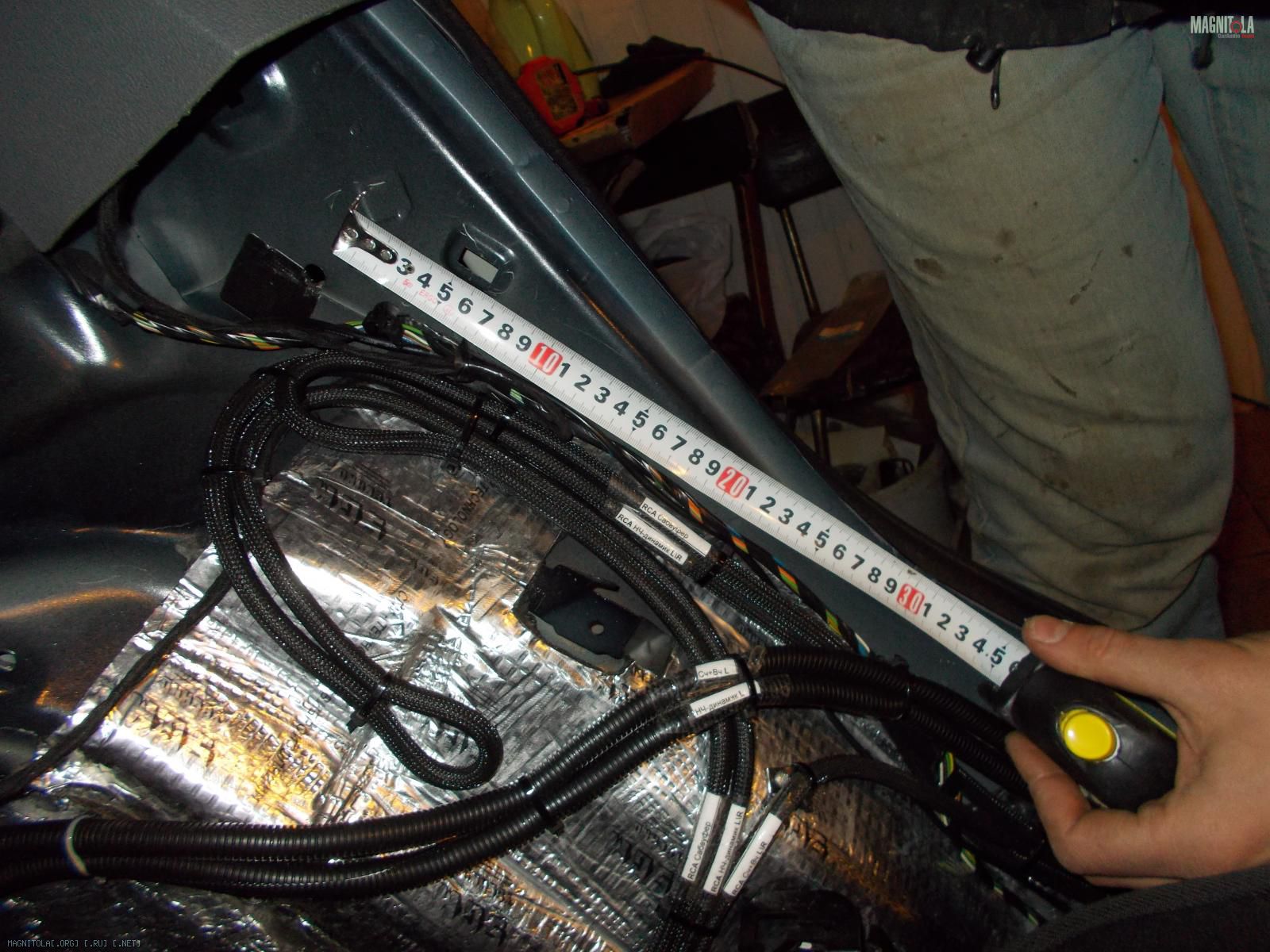

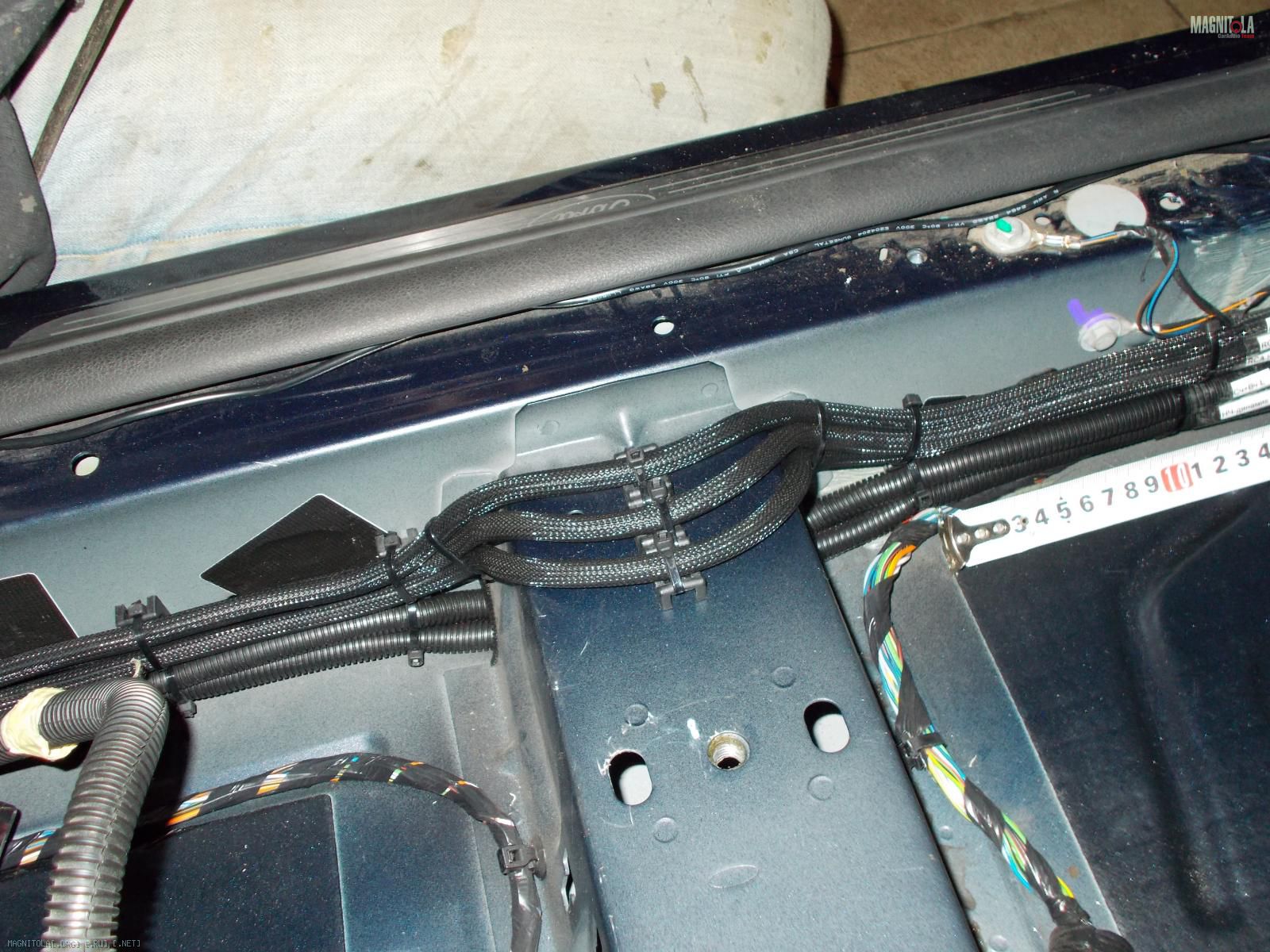

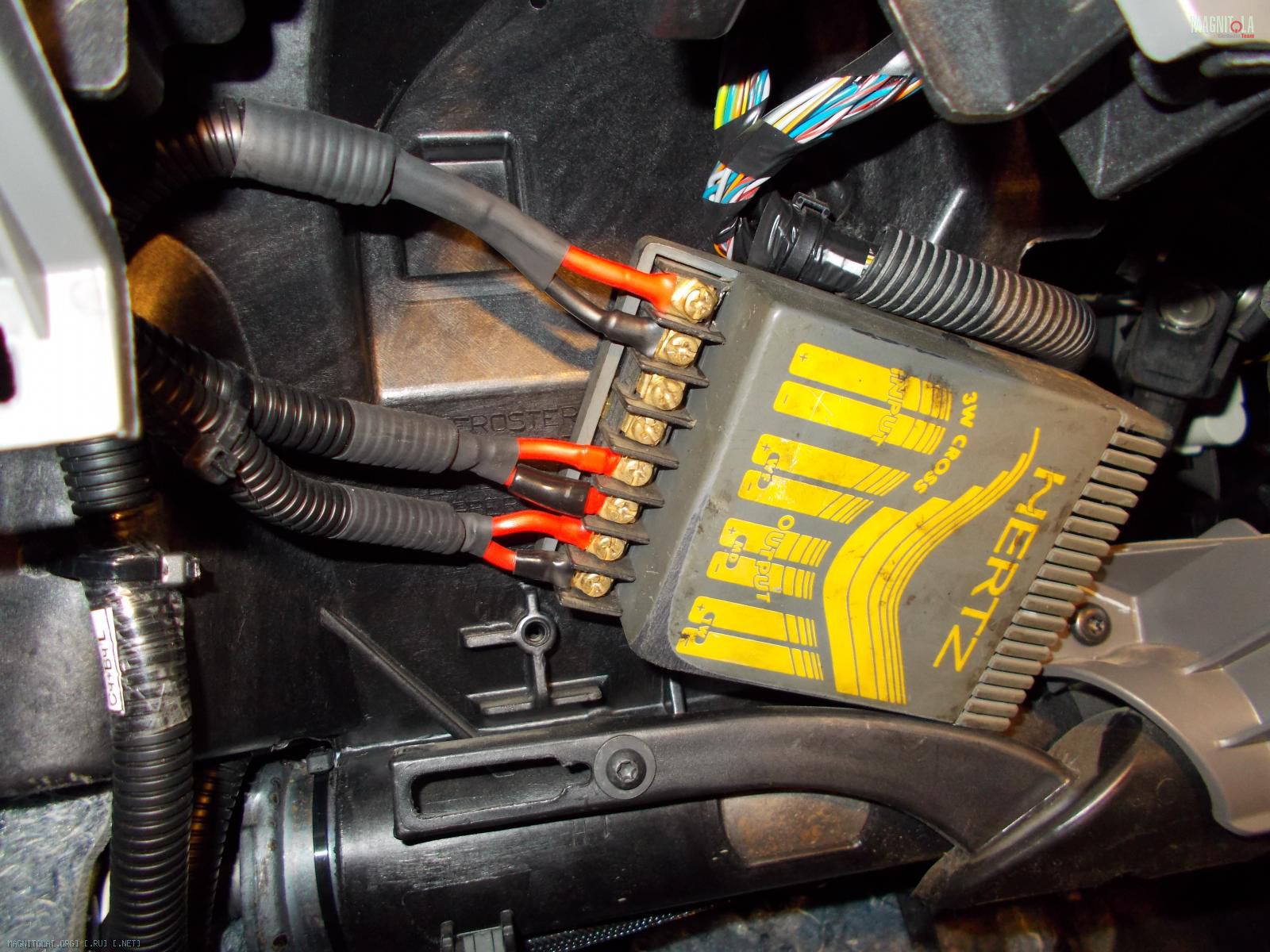

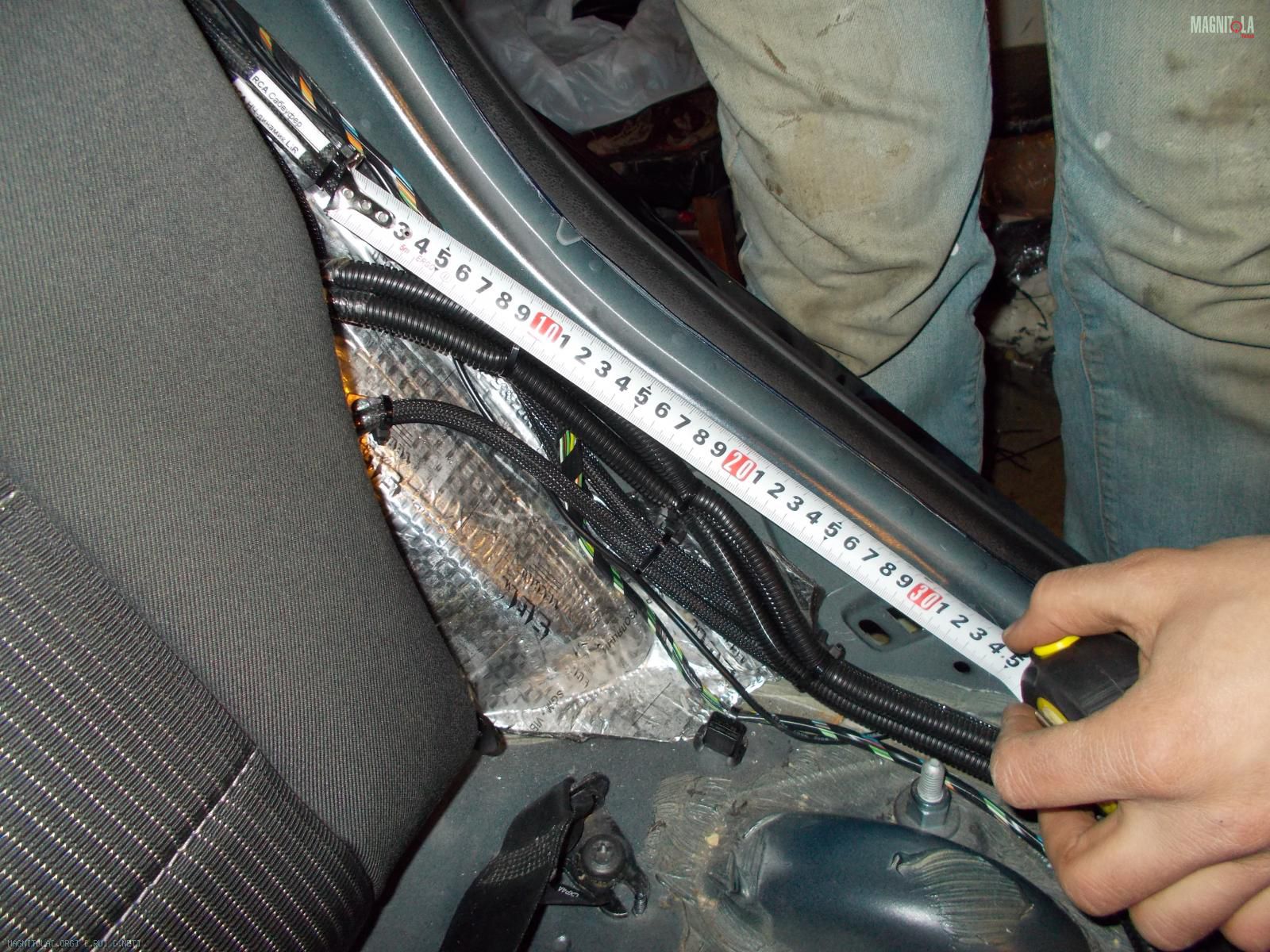

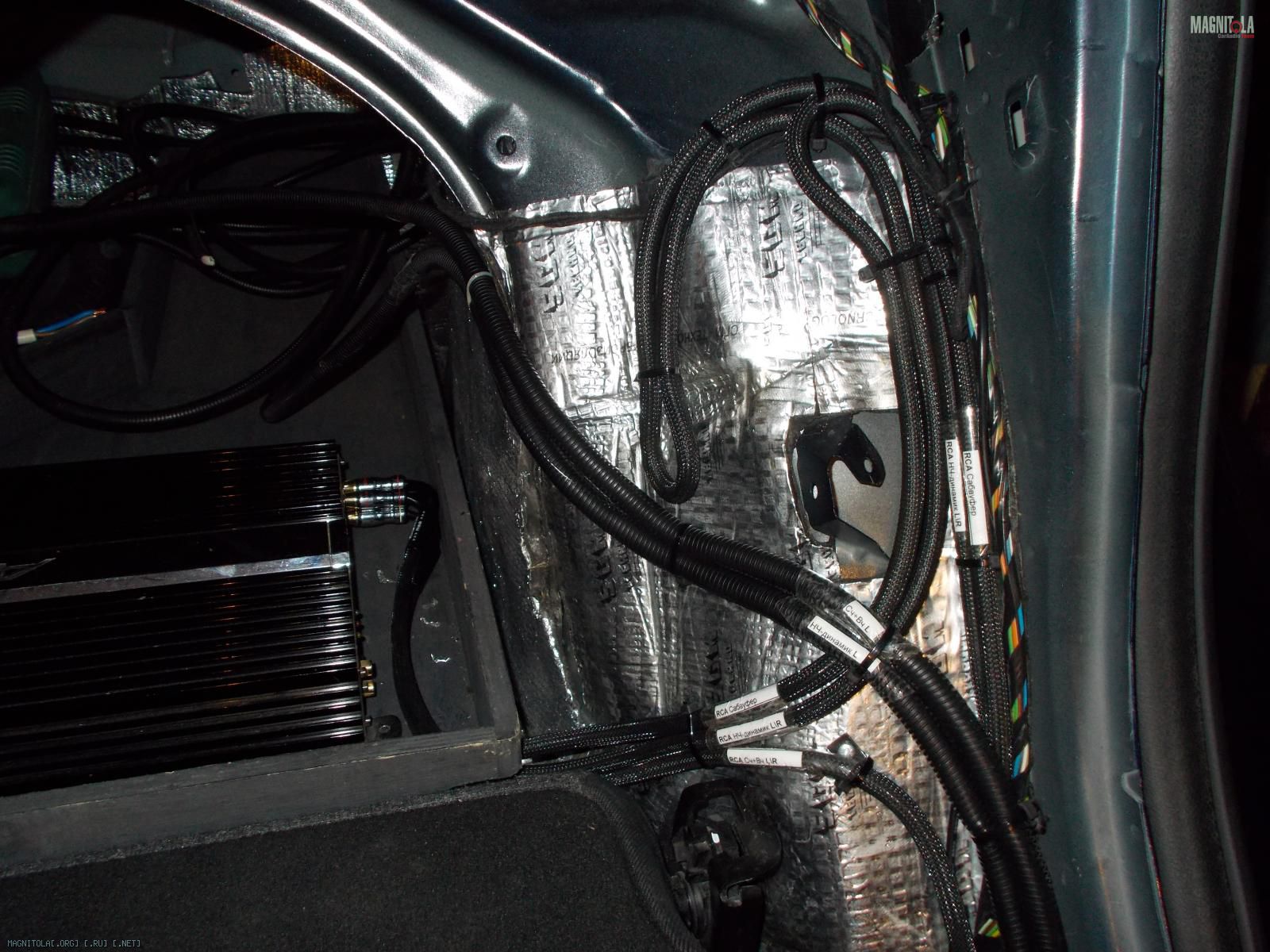

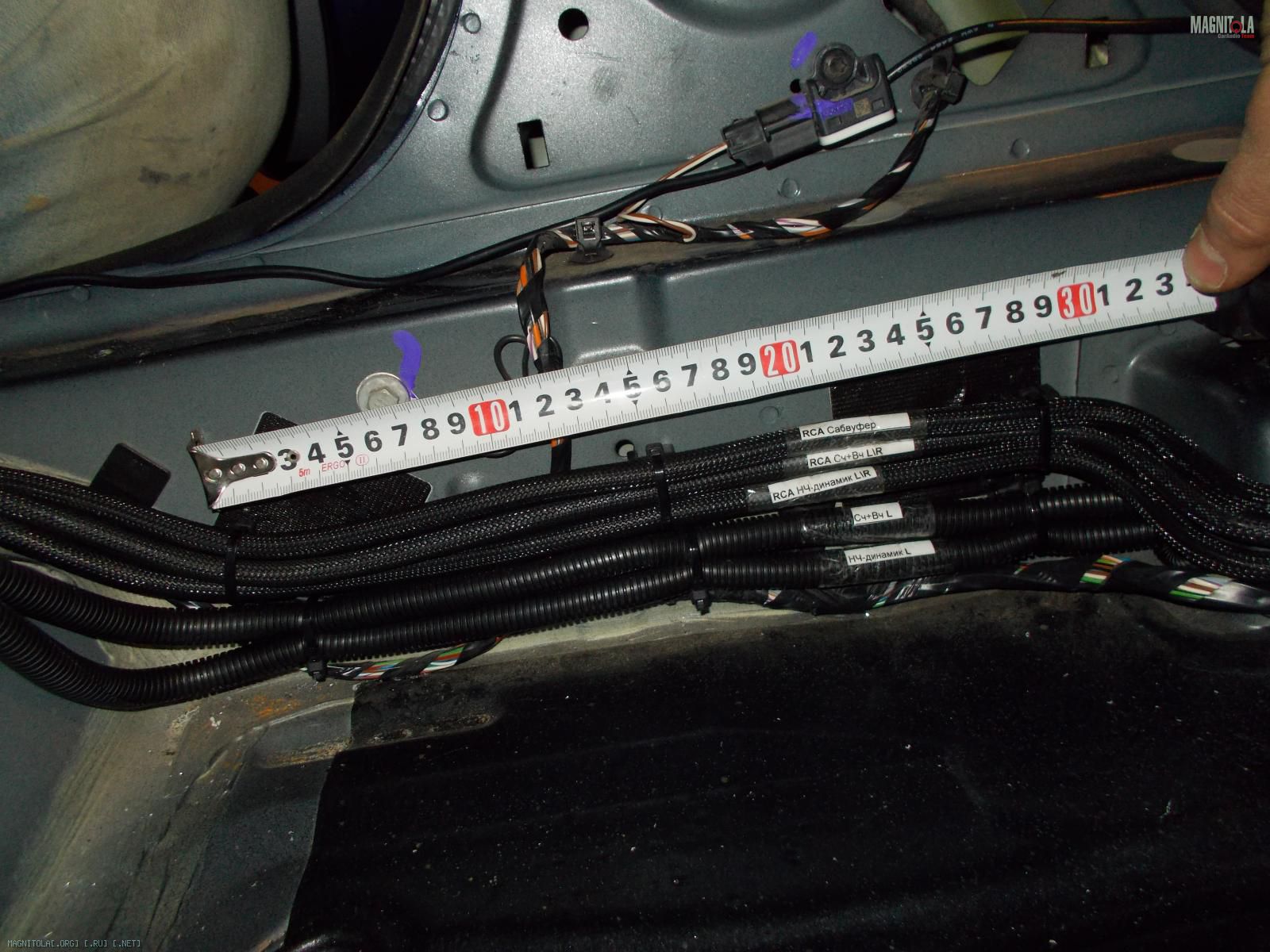

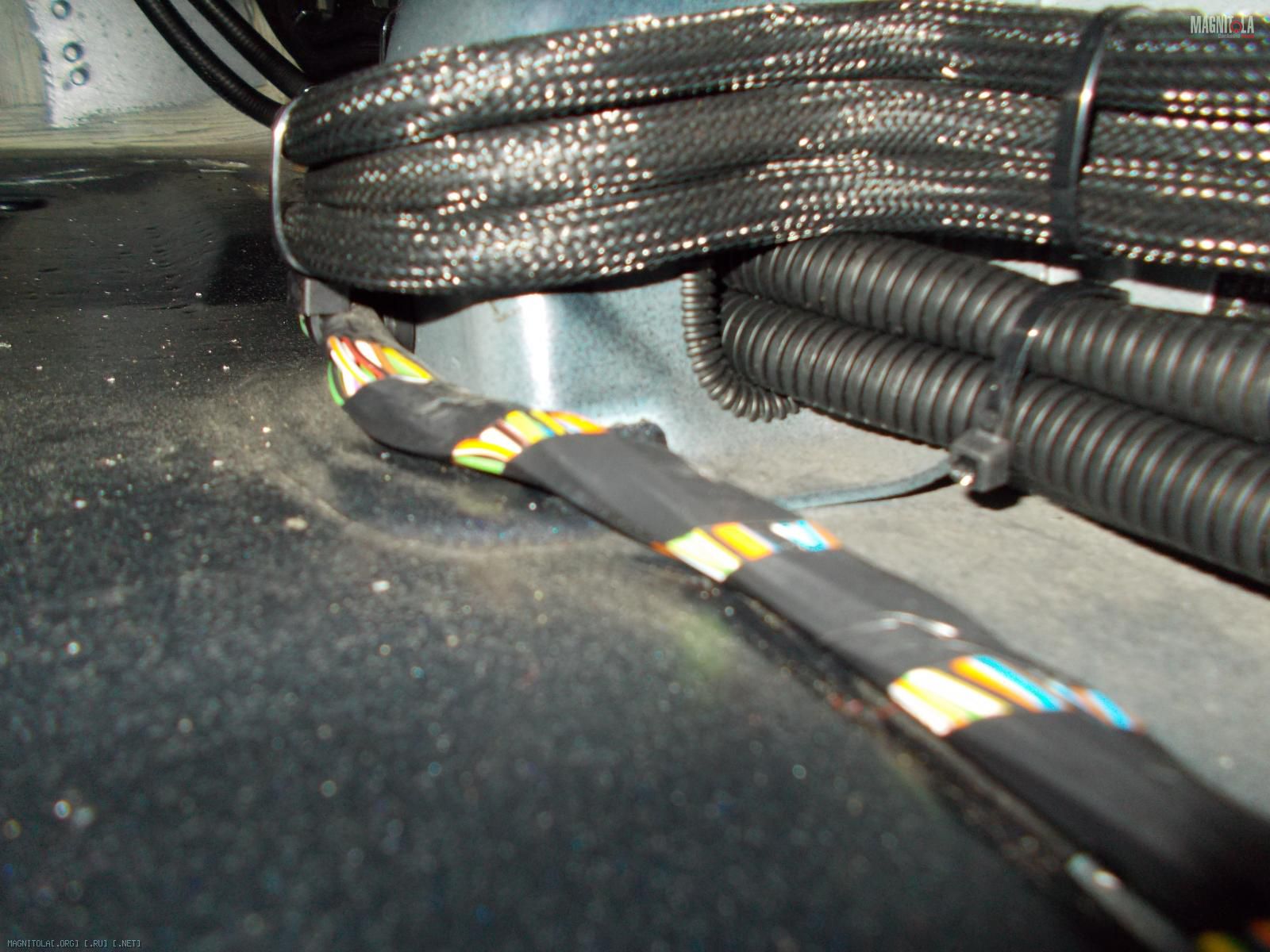

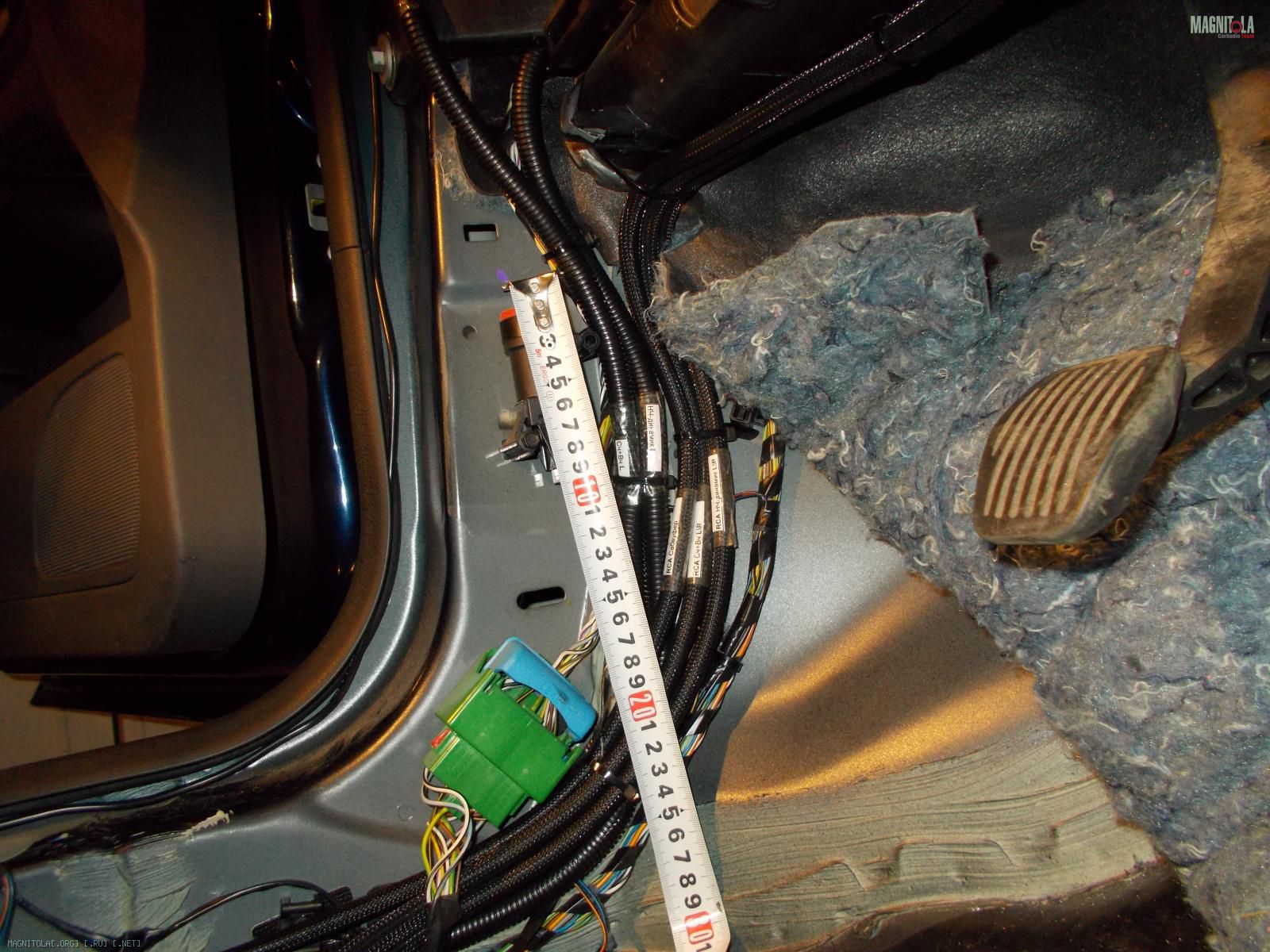

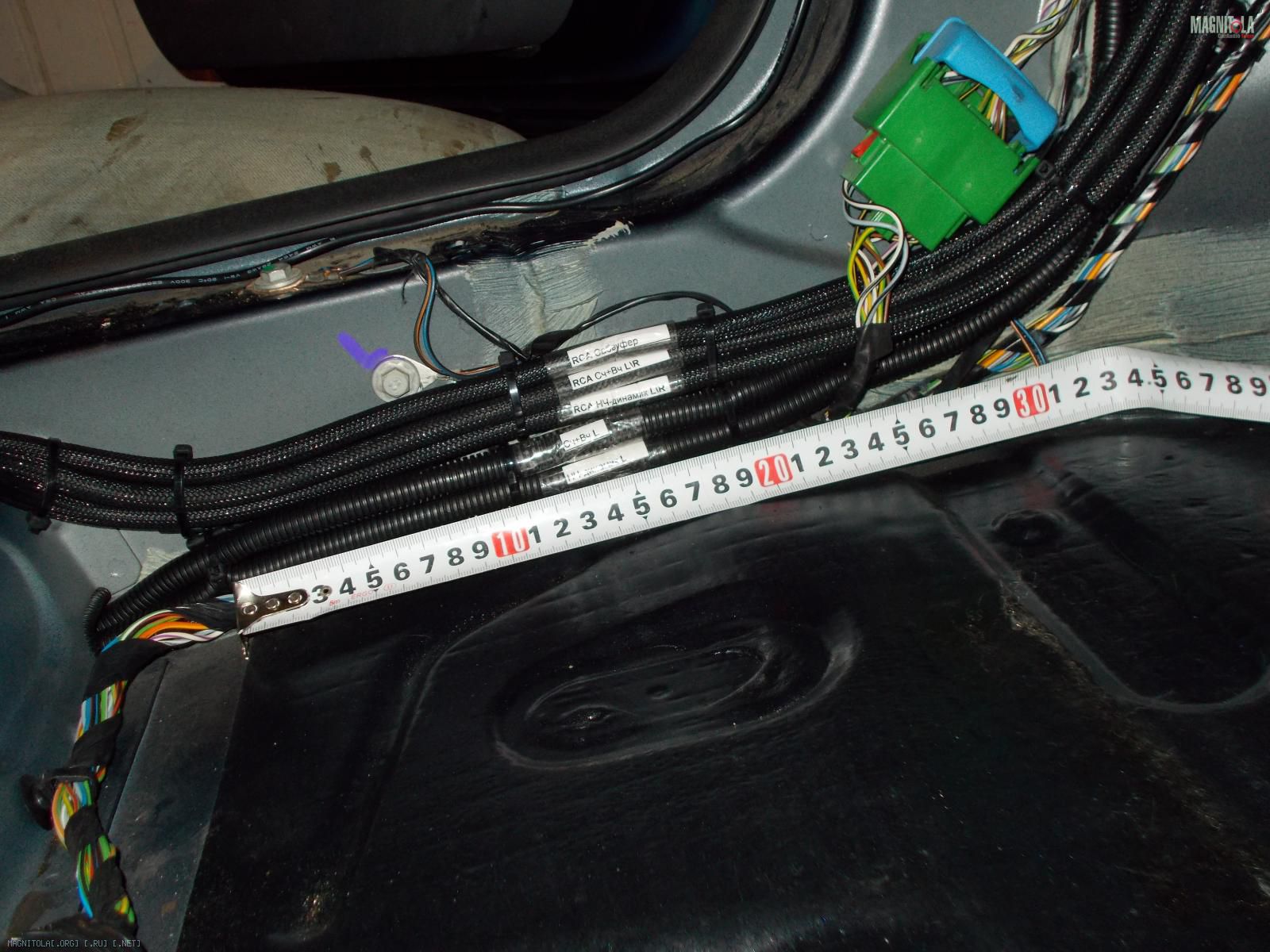

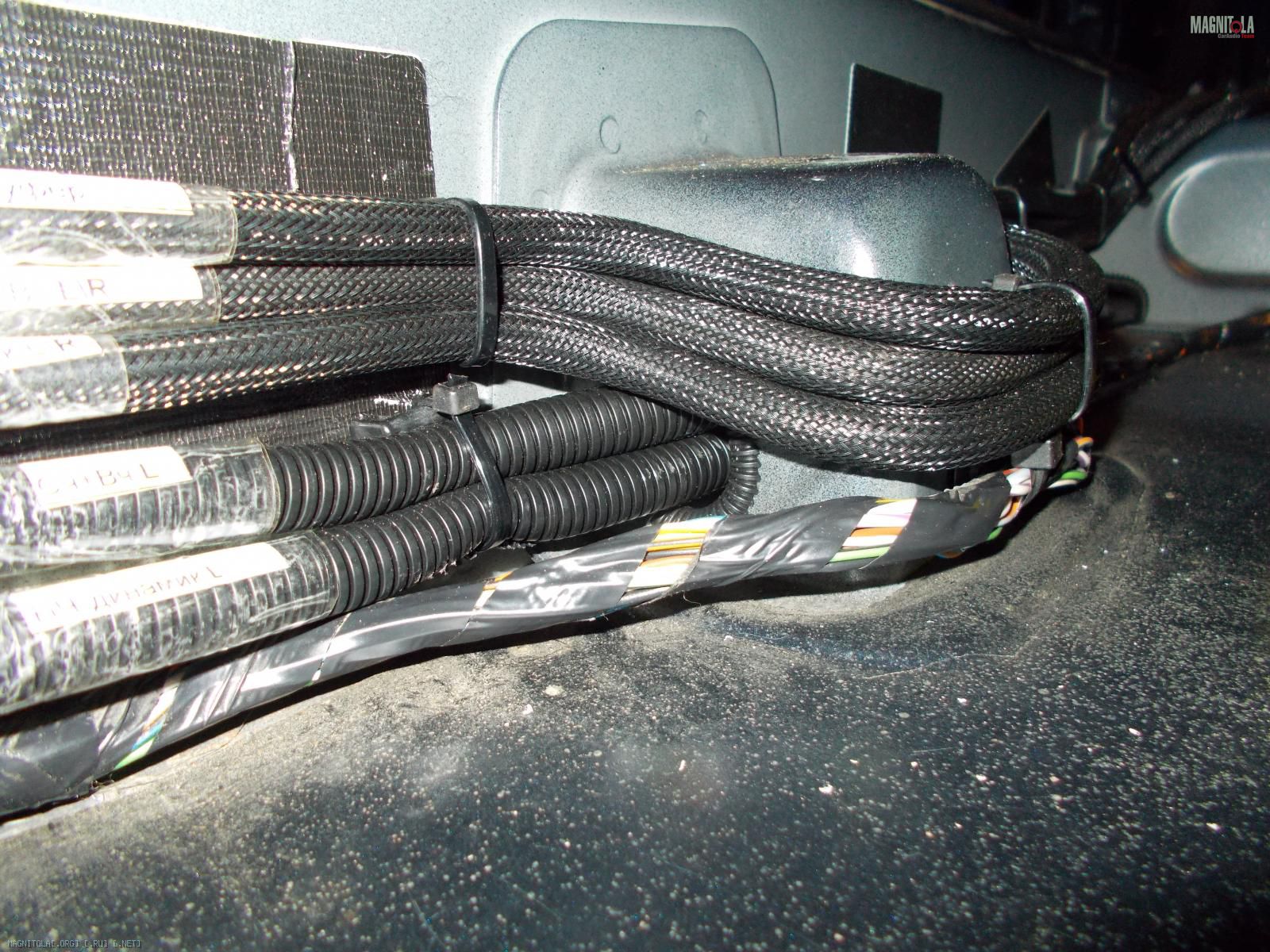

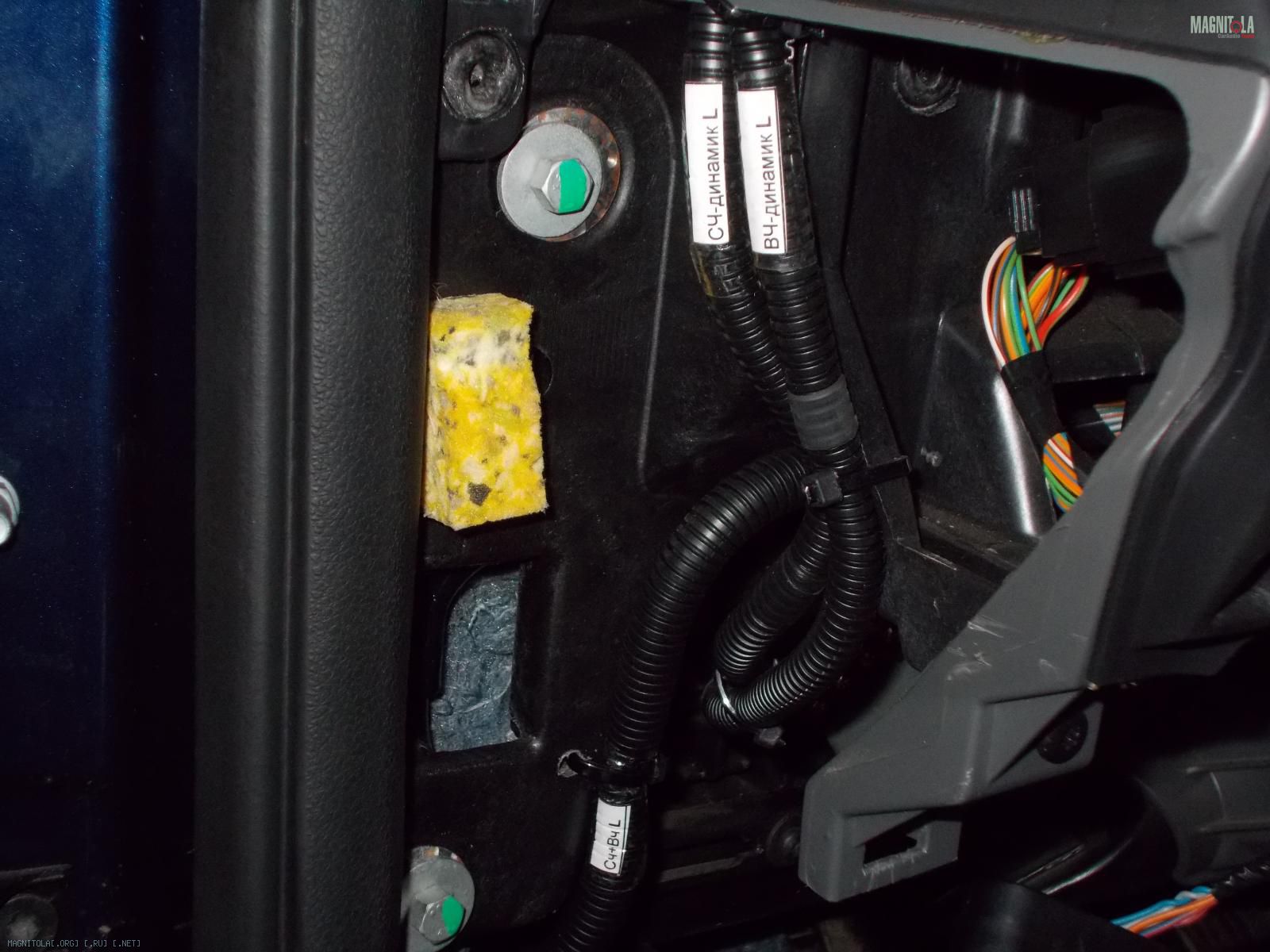

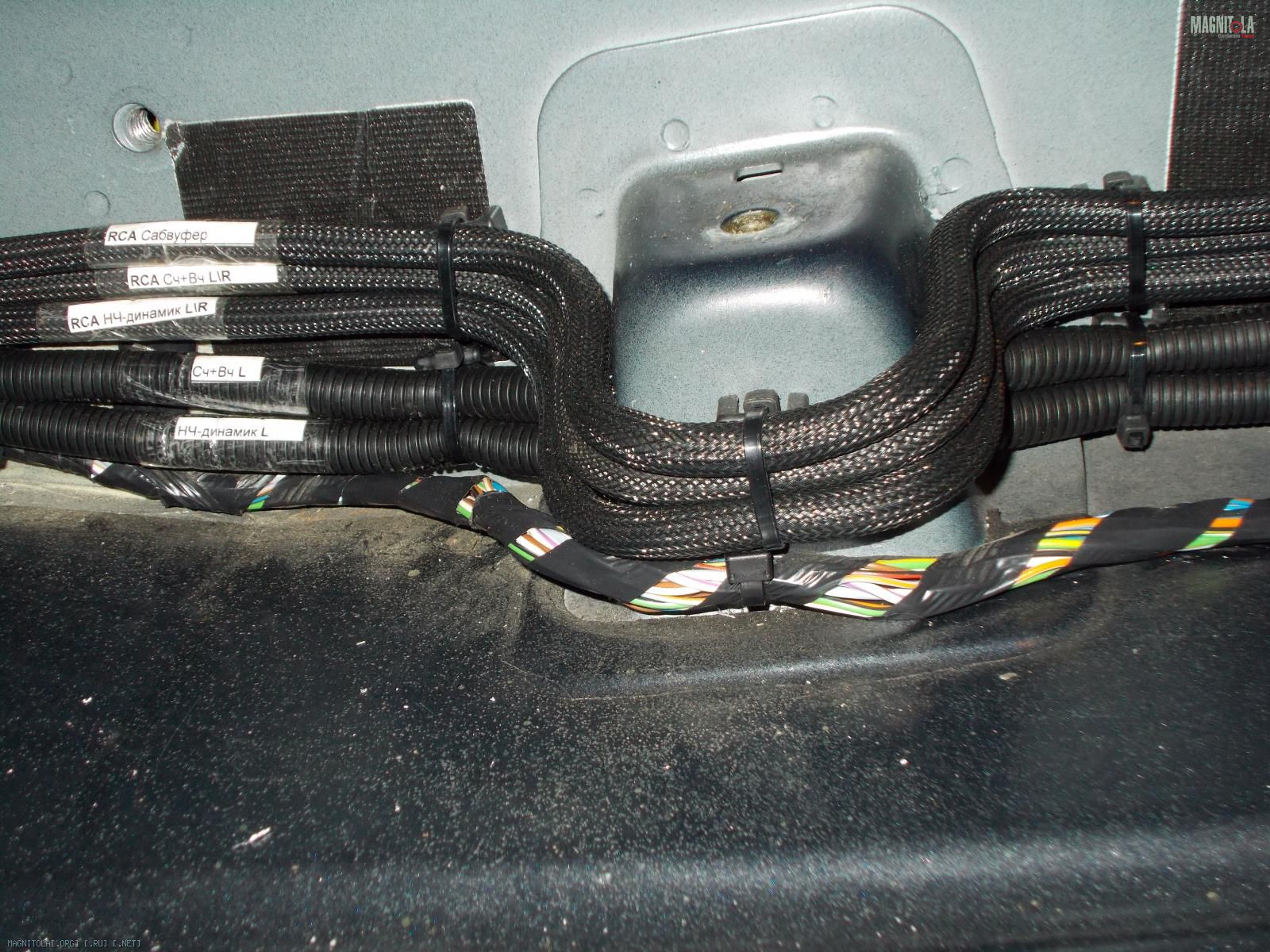

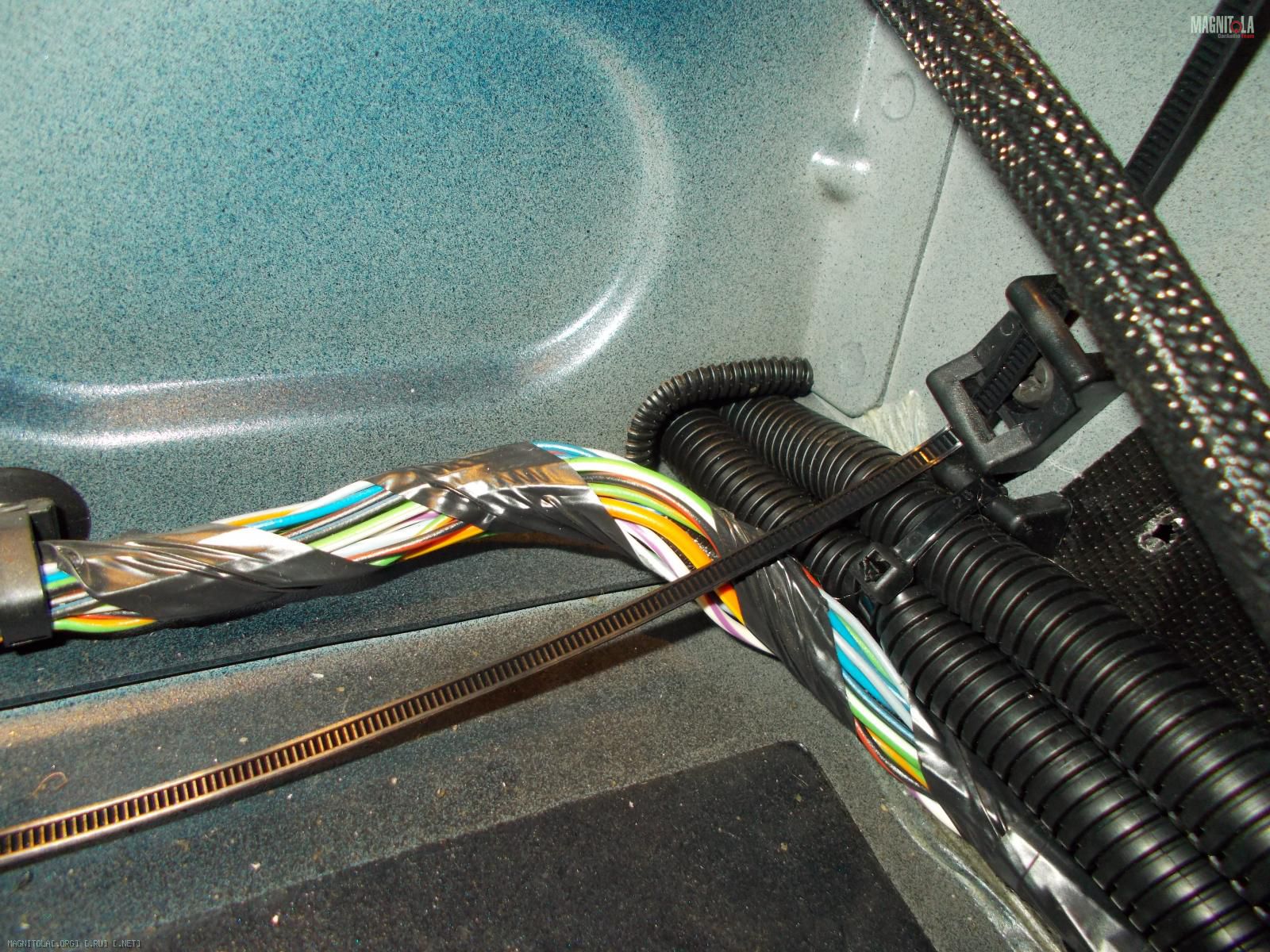

После уже начал протягивать по порогу крепя всю проводку хомутами к домикам Вложение 321062Вложение 321064Вложение 321066Вложение 321068Вложение 321070Вложение 321072Вложение 321074Вложение 321076Вложение 321078Вложение 321080Вложение 321082Вложение 321084Вложение 321086Вложение 321088Вложение 321090Вложение 321092

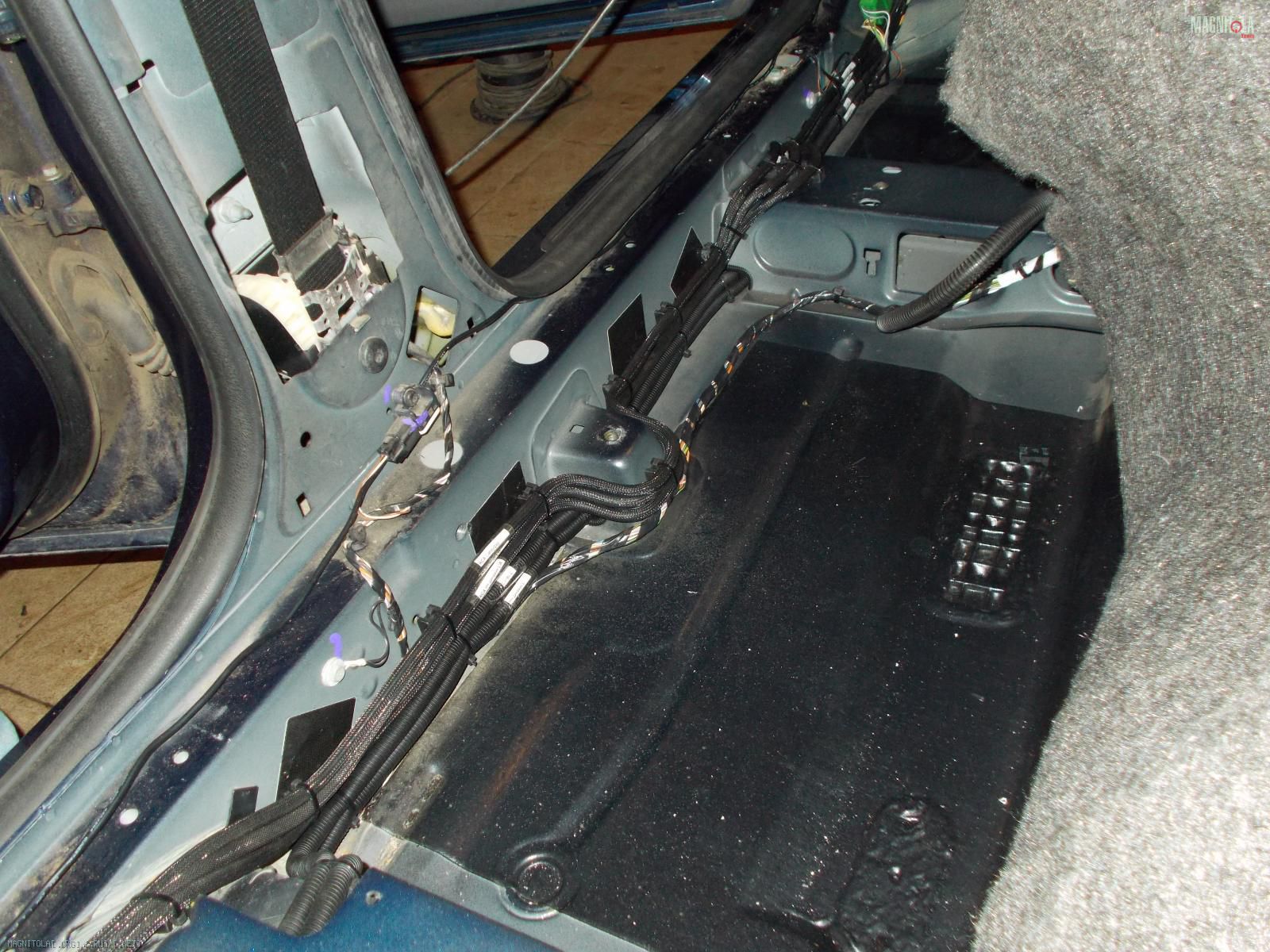

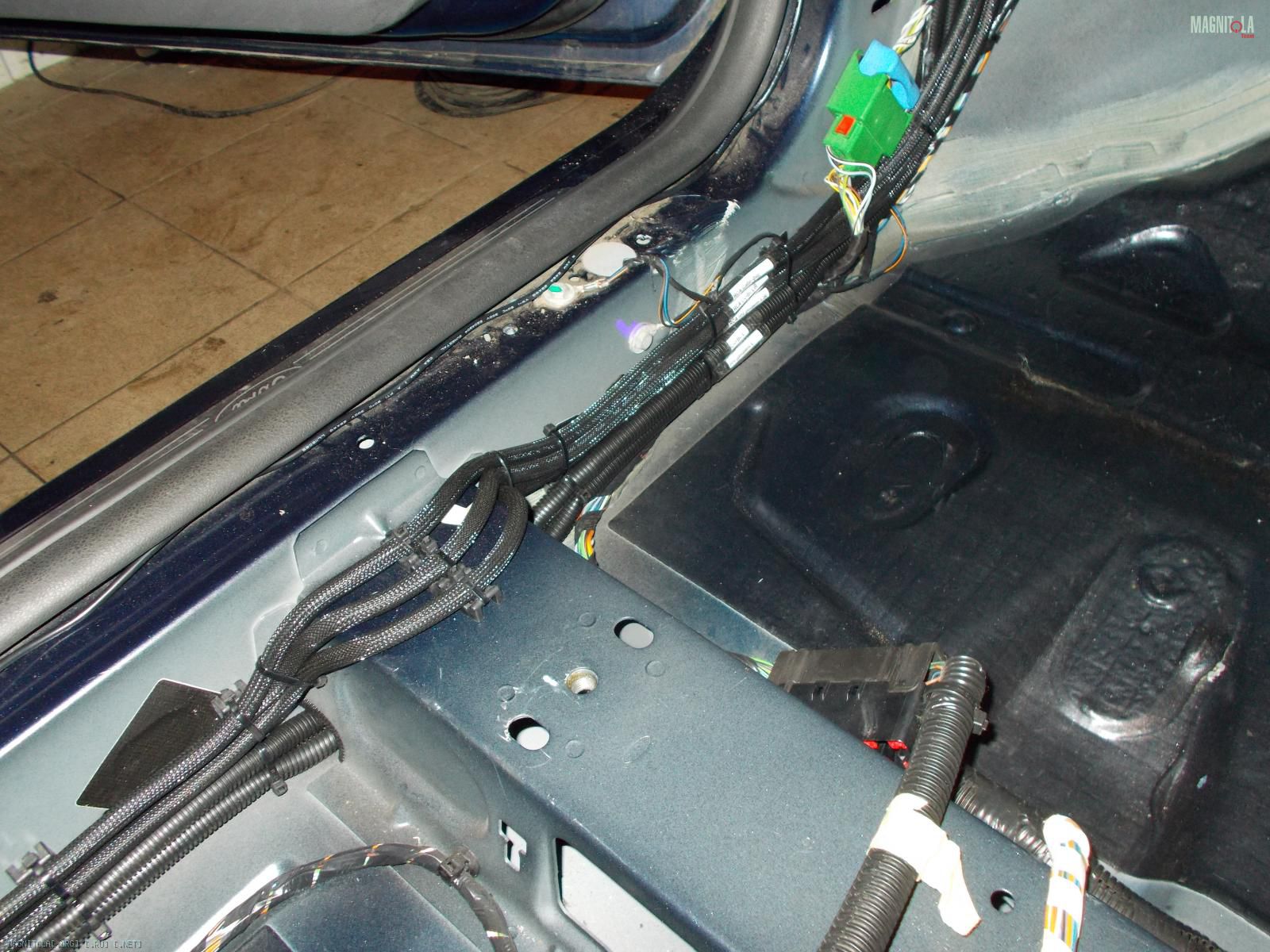

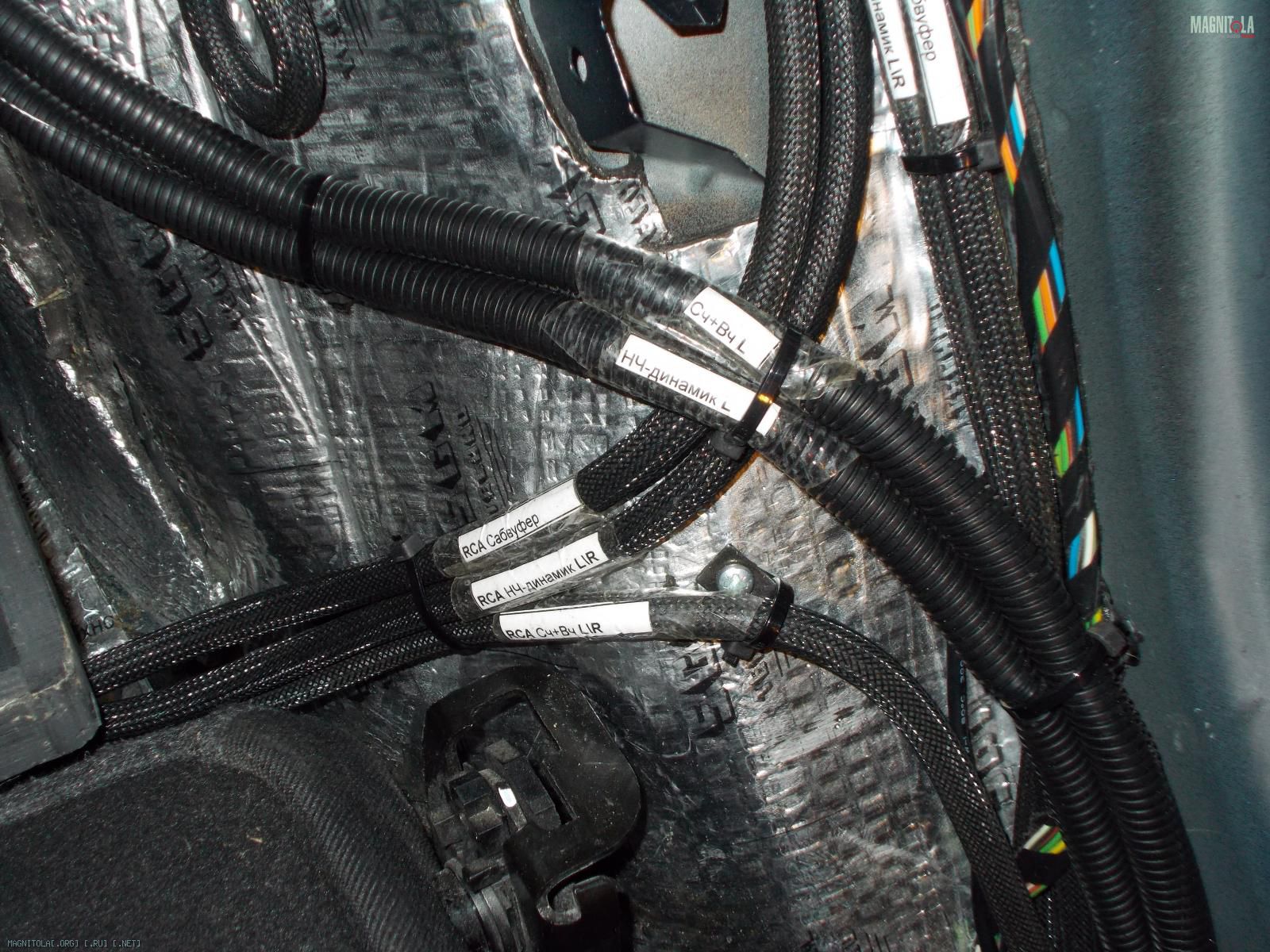

и общий вид чтоб понятно было а то в кучи наверно не разобрать ни чего Вложение 321094Вложение 321096

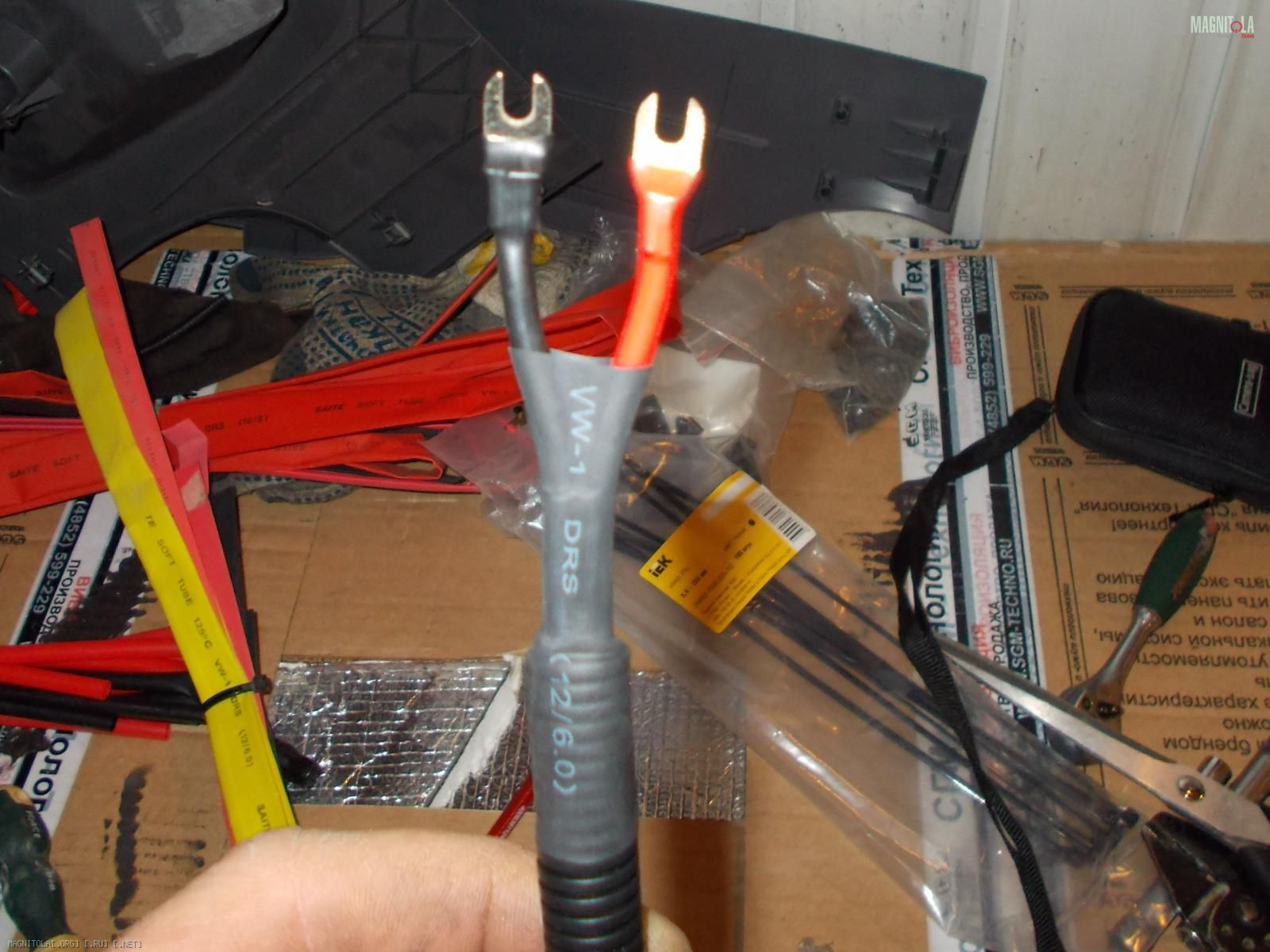

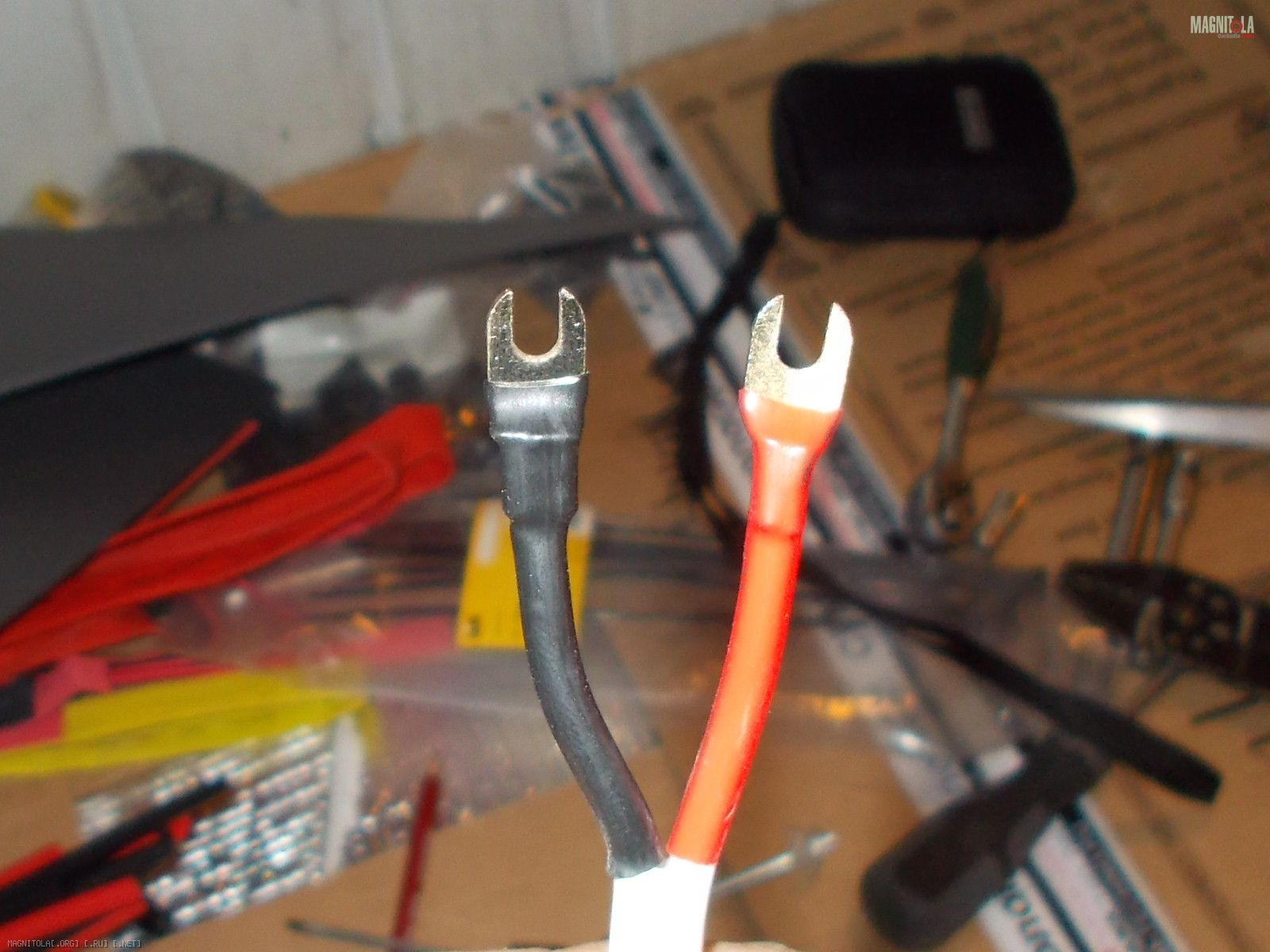

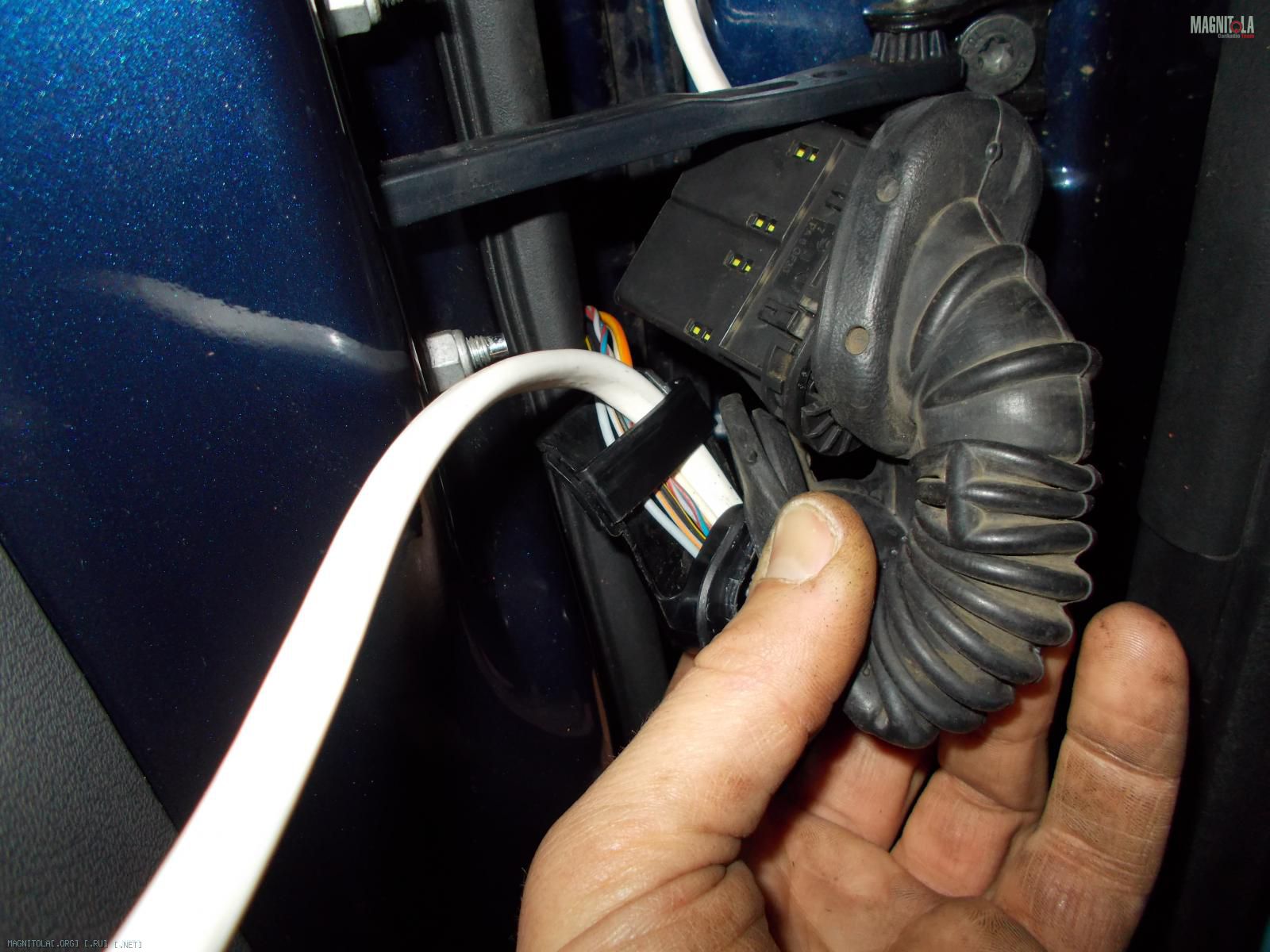

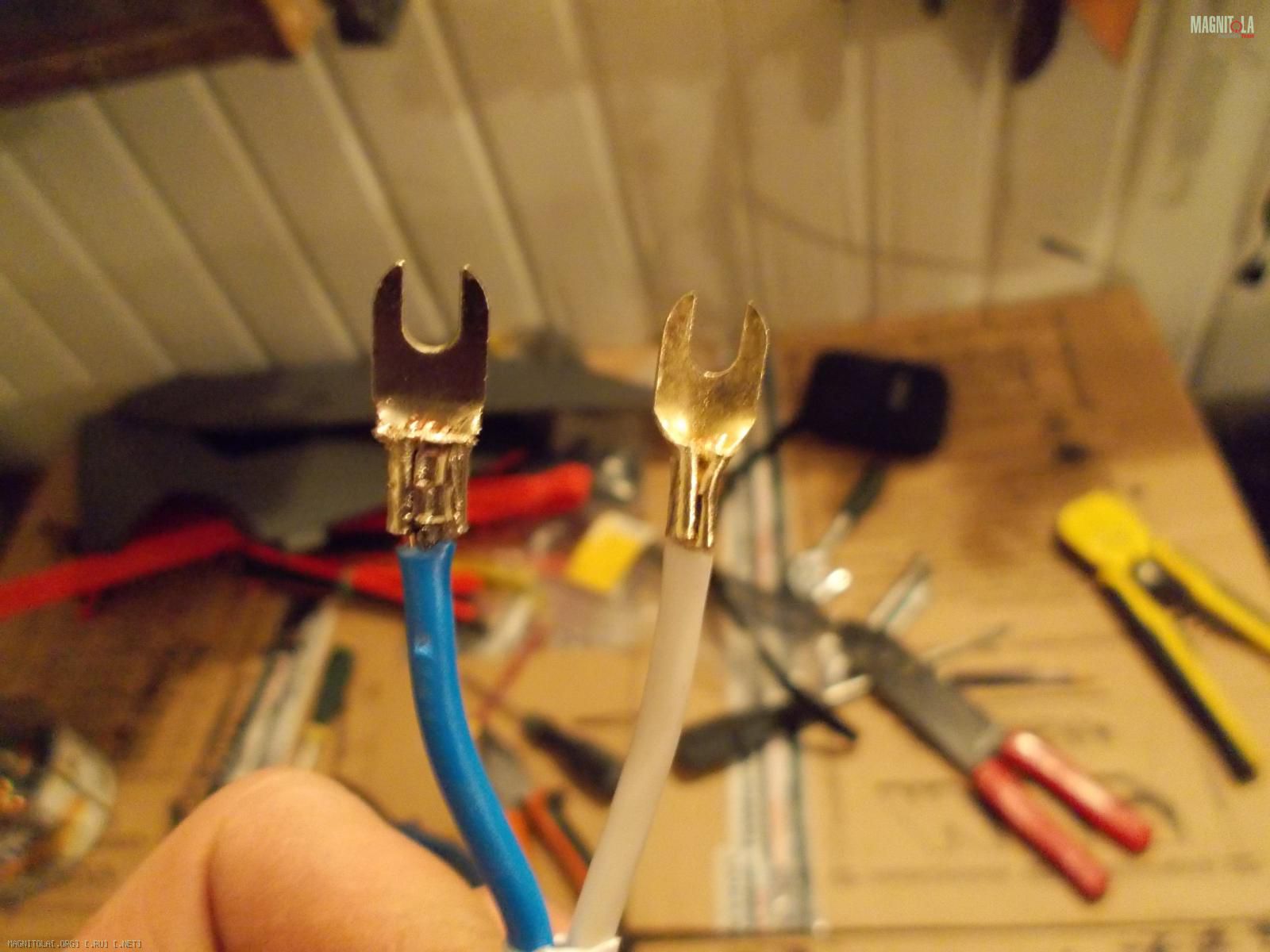

провод из двери и клемы Вложение 321098Вложение 321100Вложение 321102Вложение 321104Вложение 321106
Следующий этап шумоизоляция:
1) Виброизоляция СГМ 3 мм
2) 2 слой не помню как называется , название в темах ниже:)

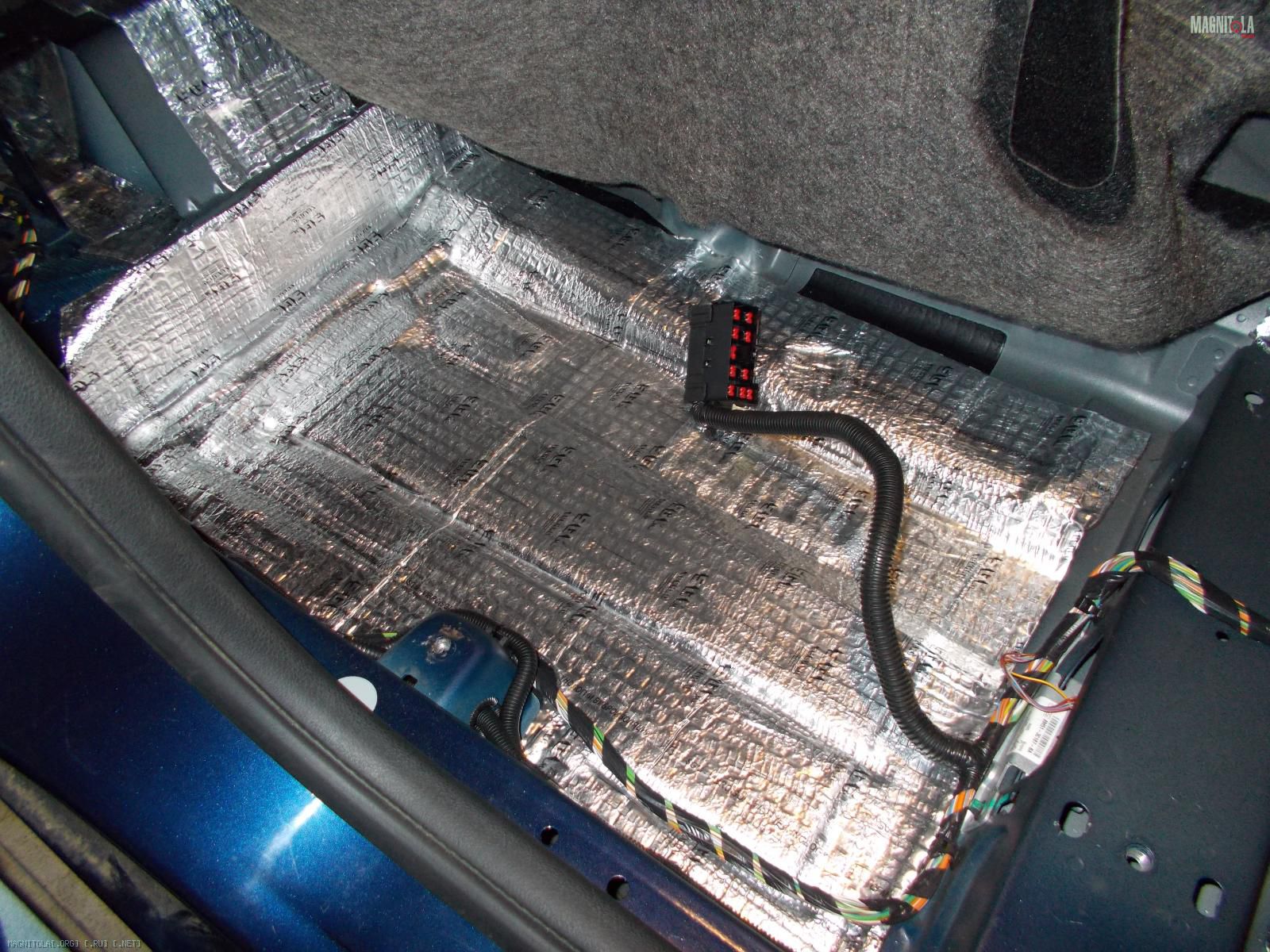

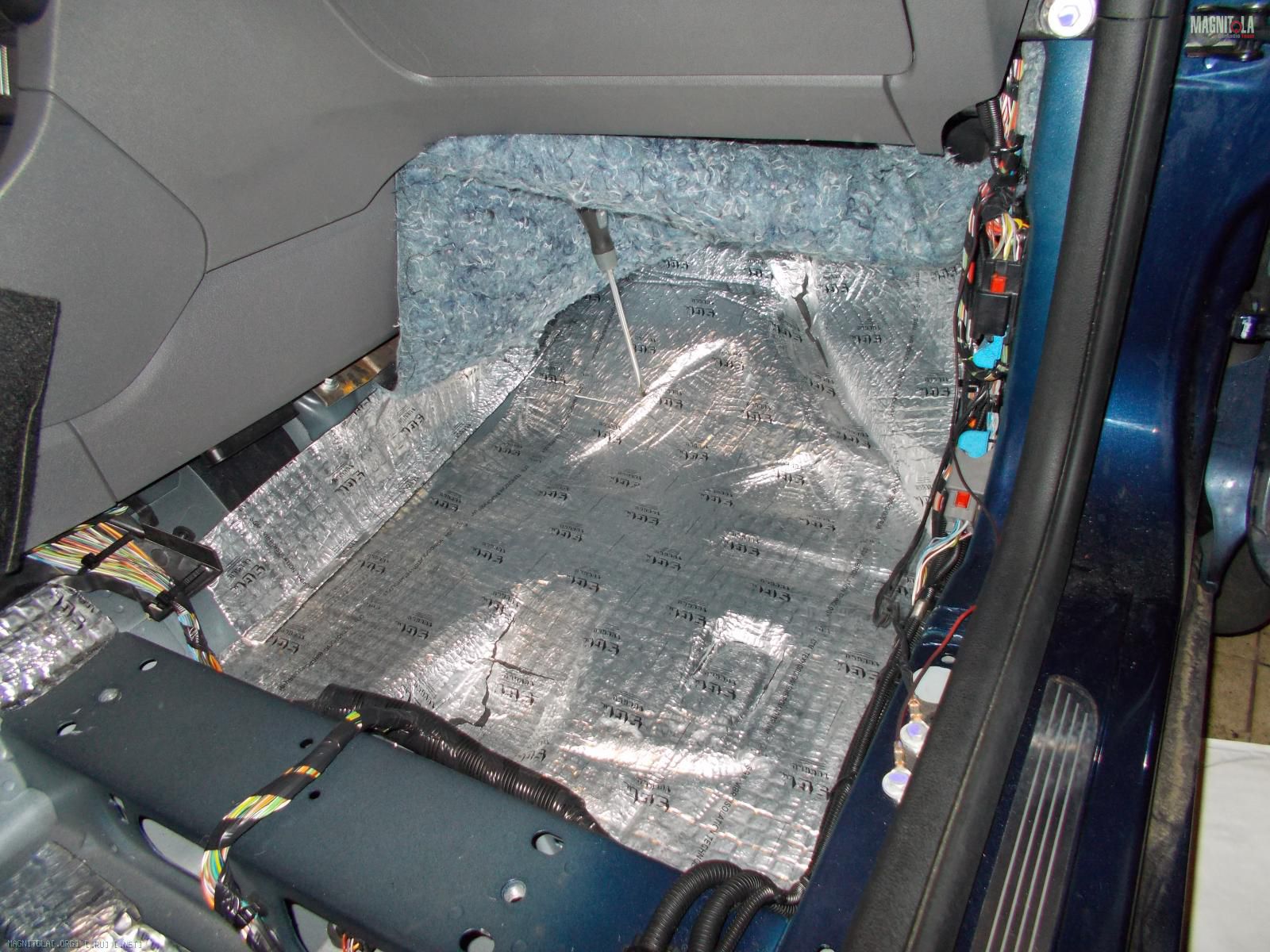

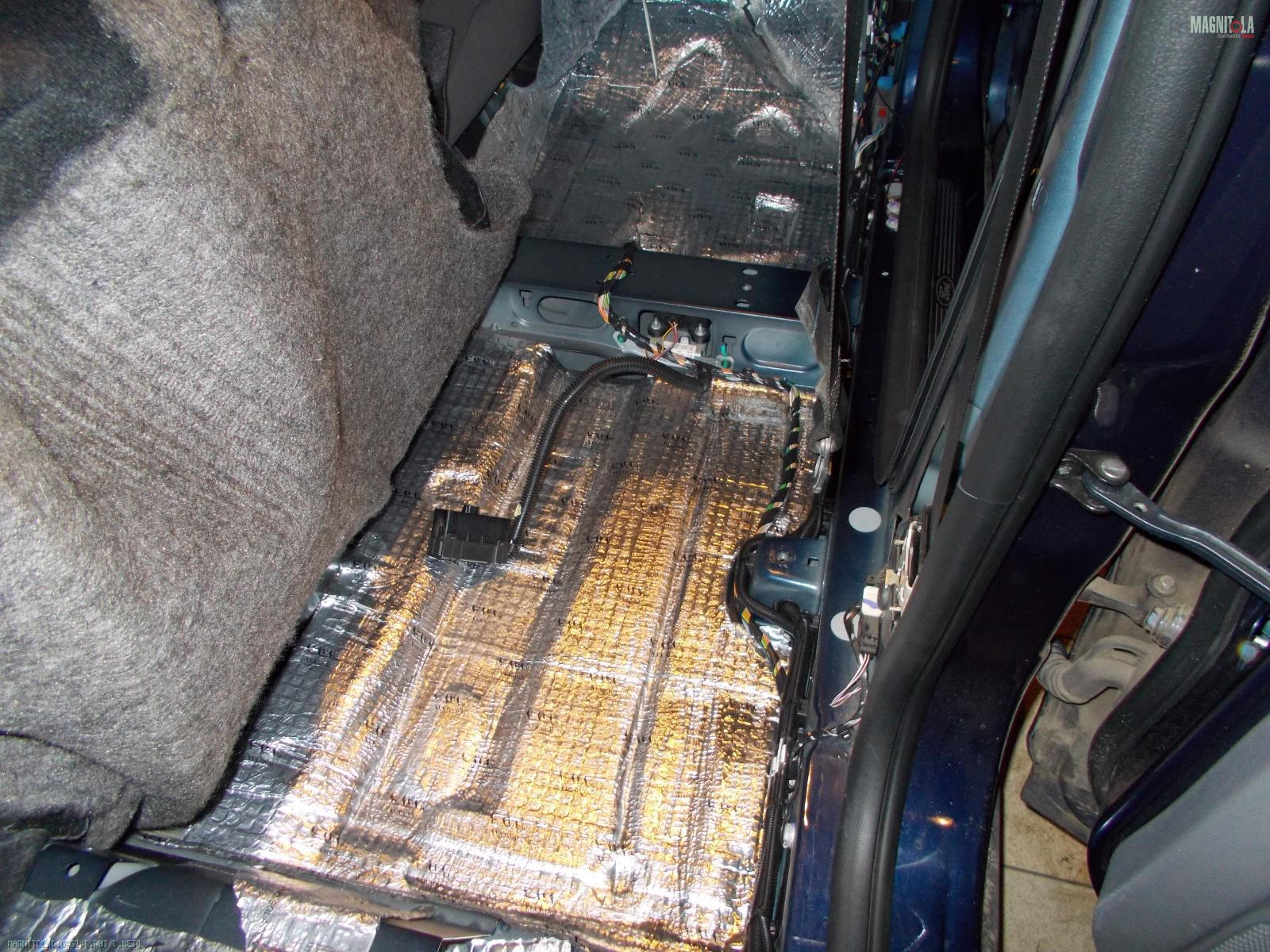

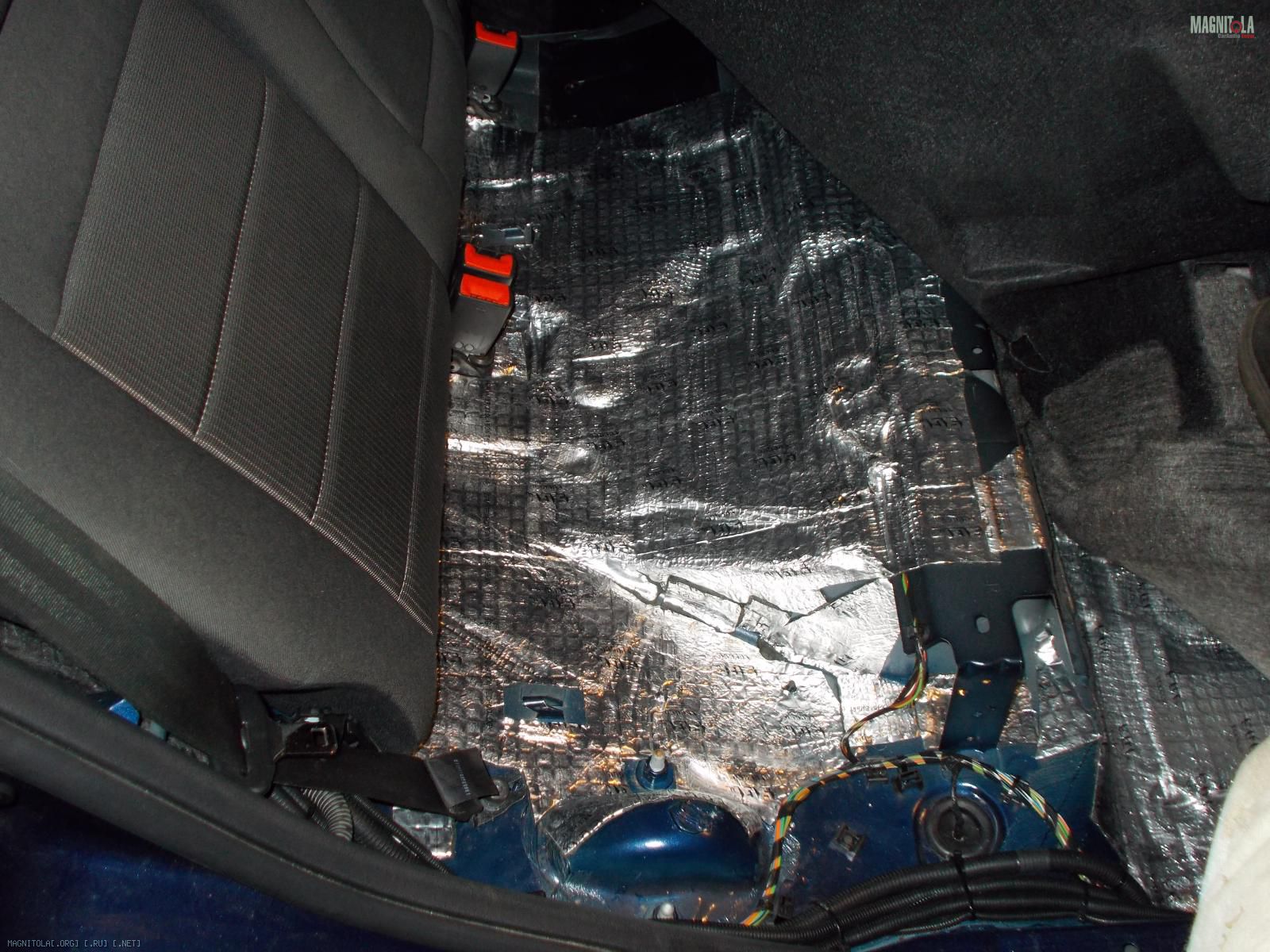

правая сторона Вложение 321108Вложение 321110Вложение 321112Вложение 321114

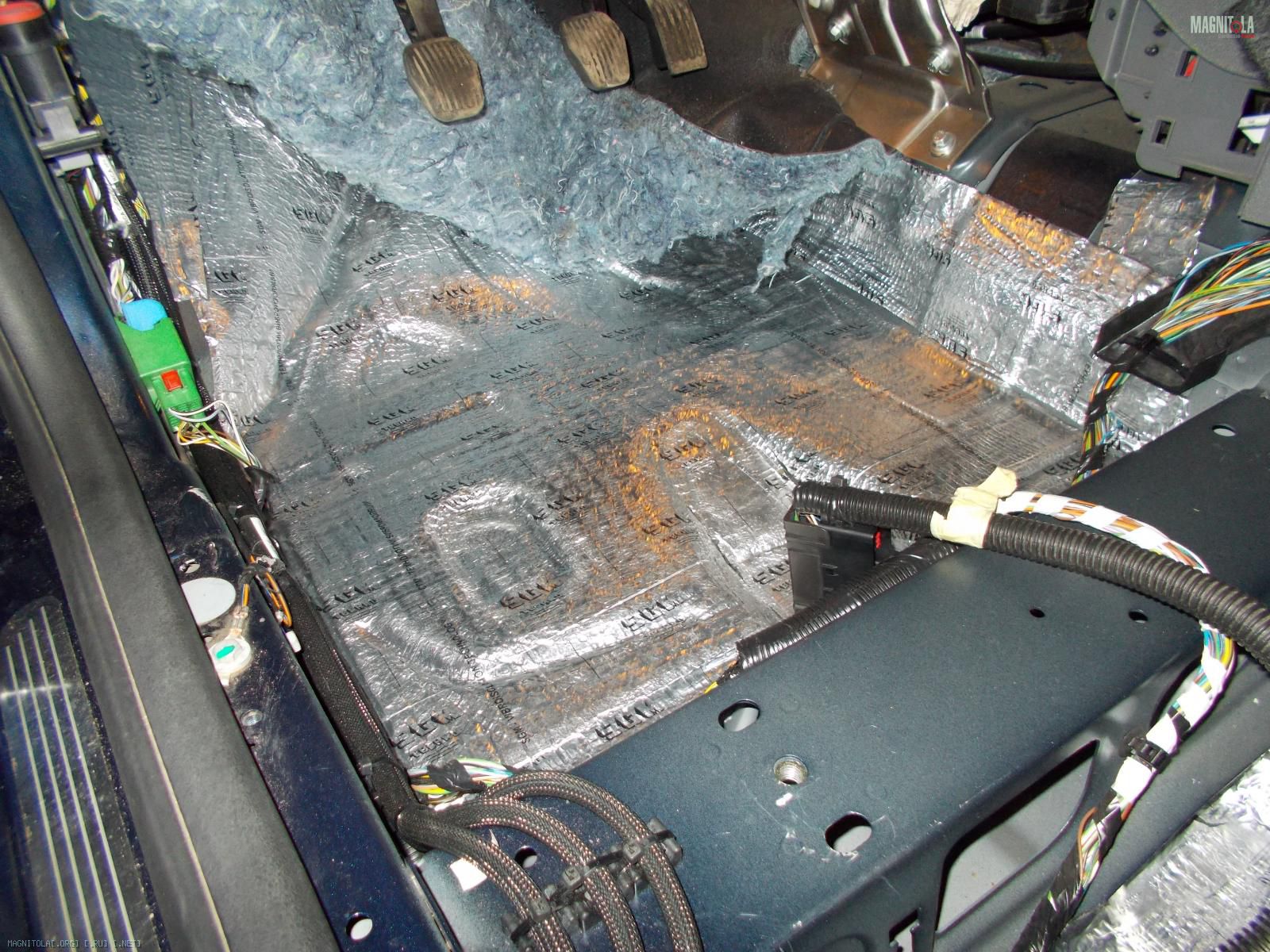

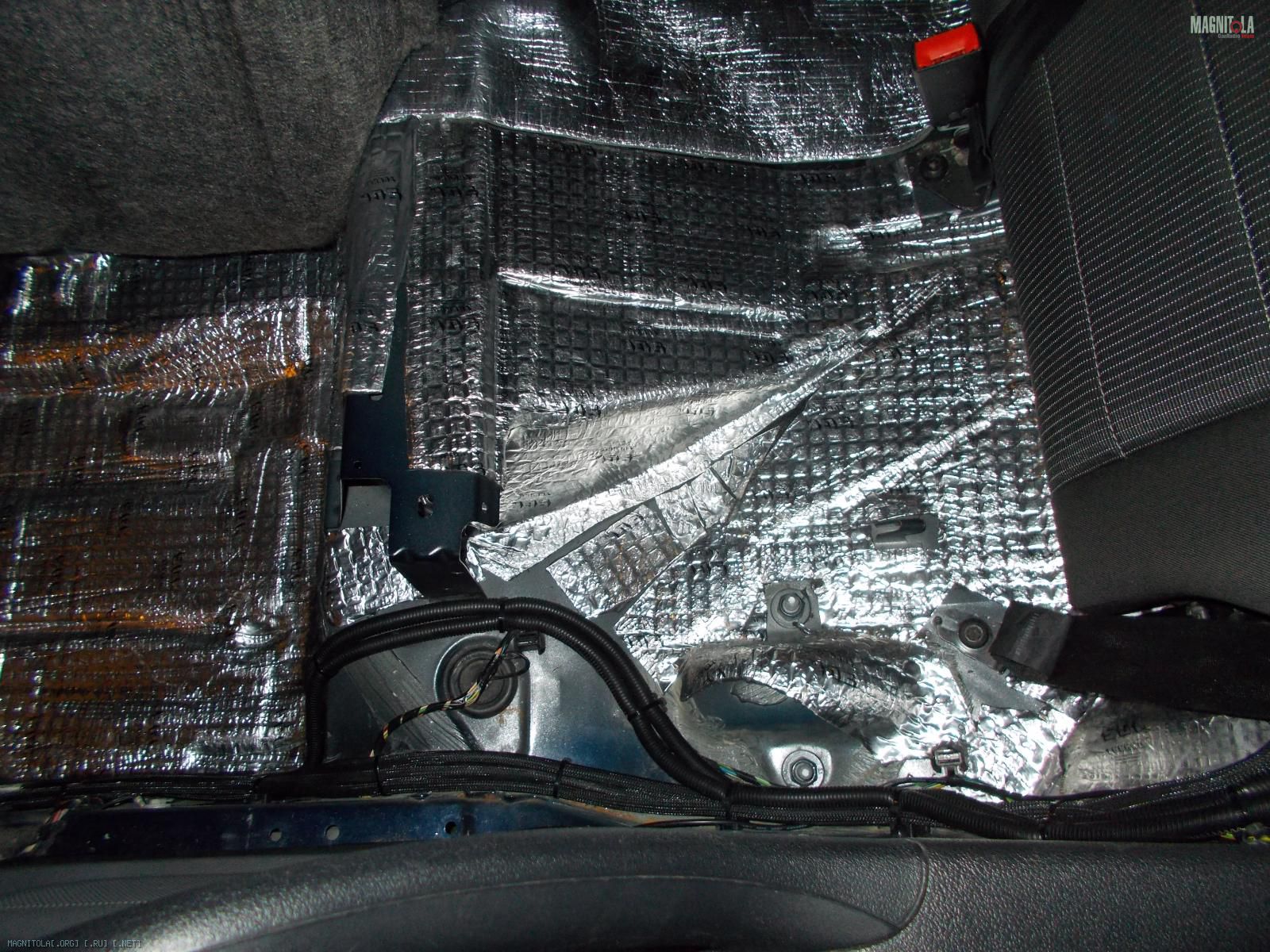

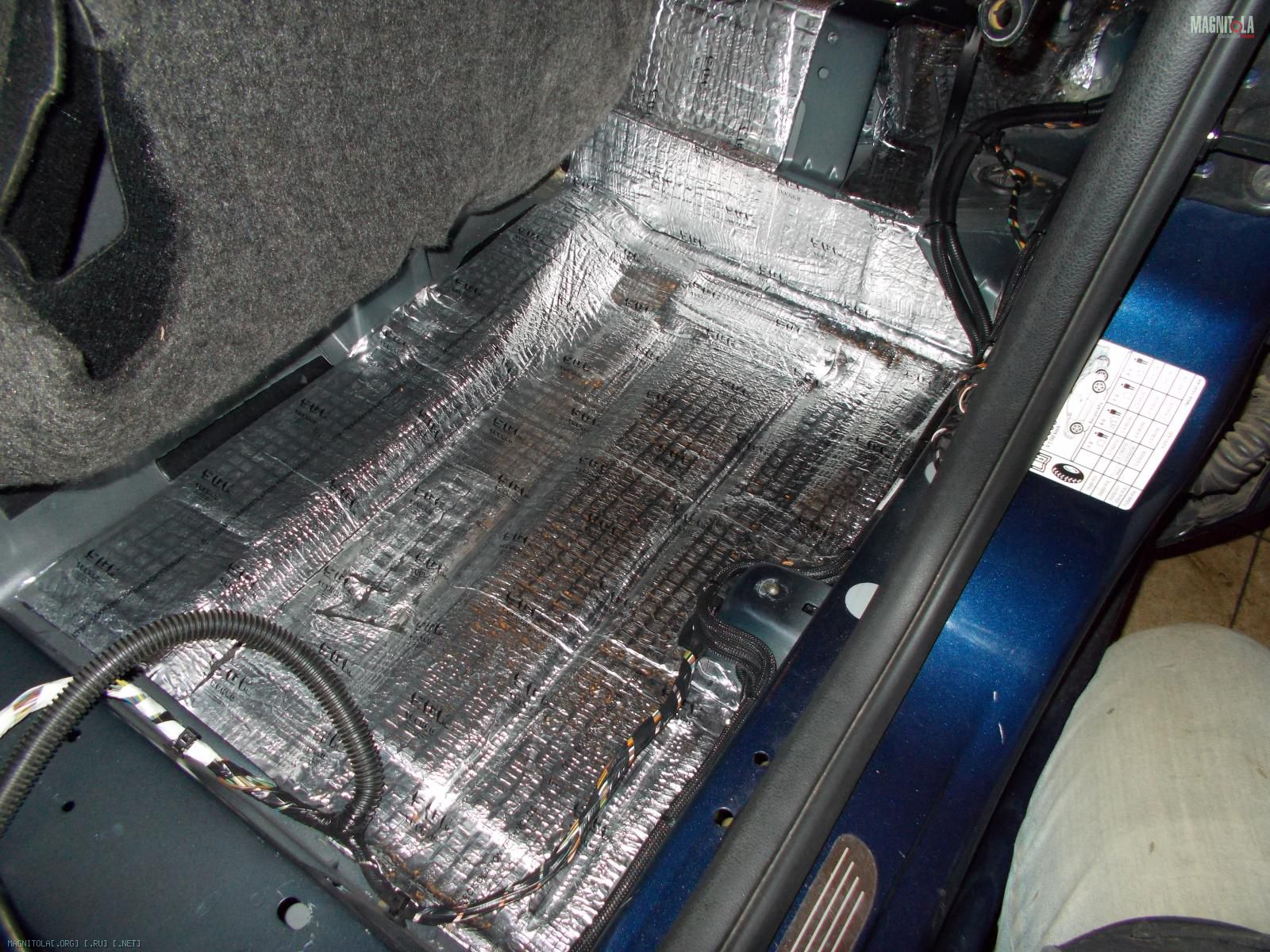

левая сторона Вложение 321116Вложение 321118Вложение 321120

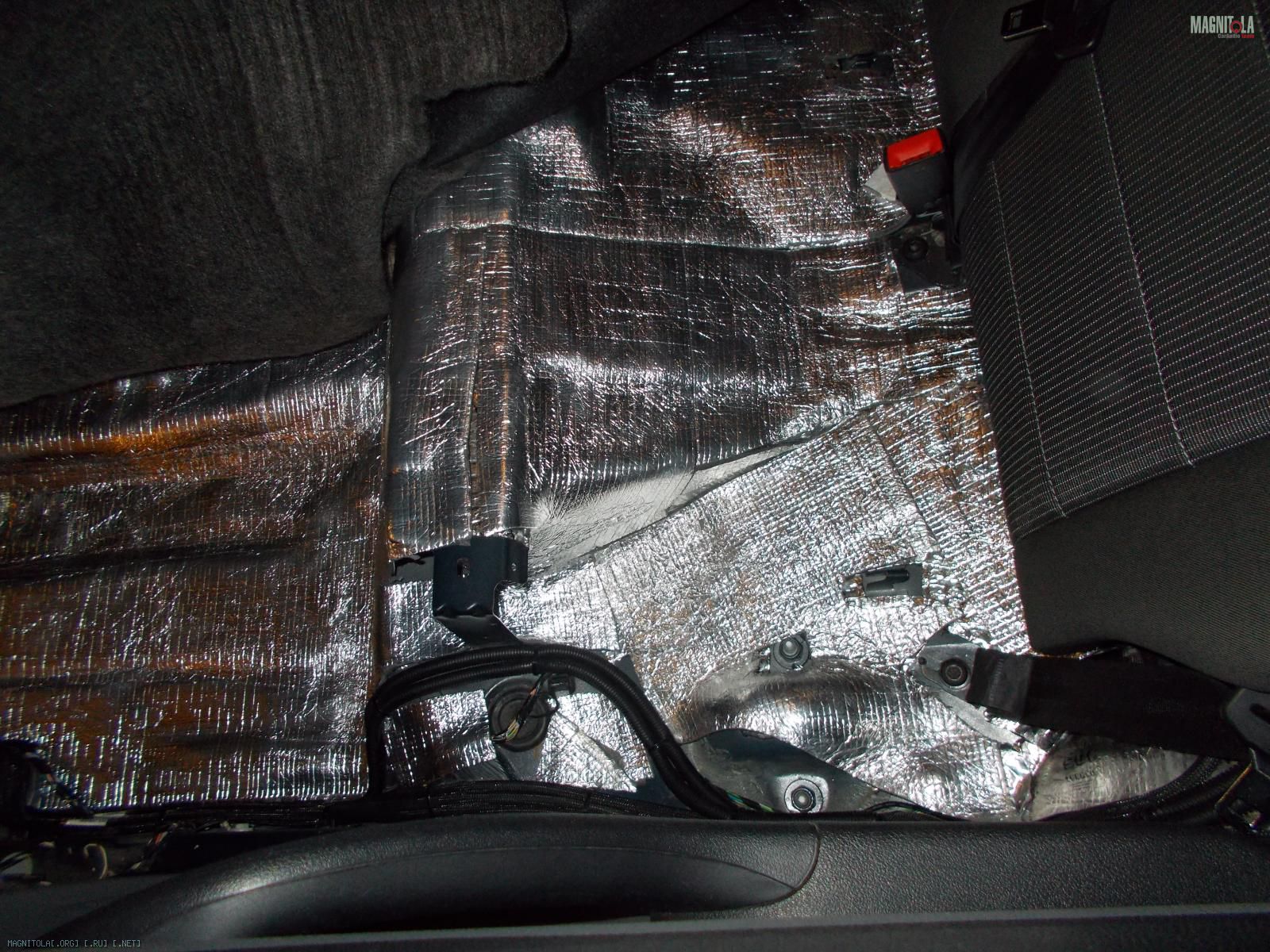

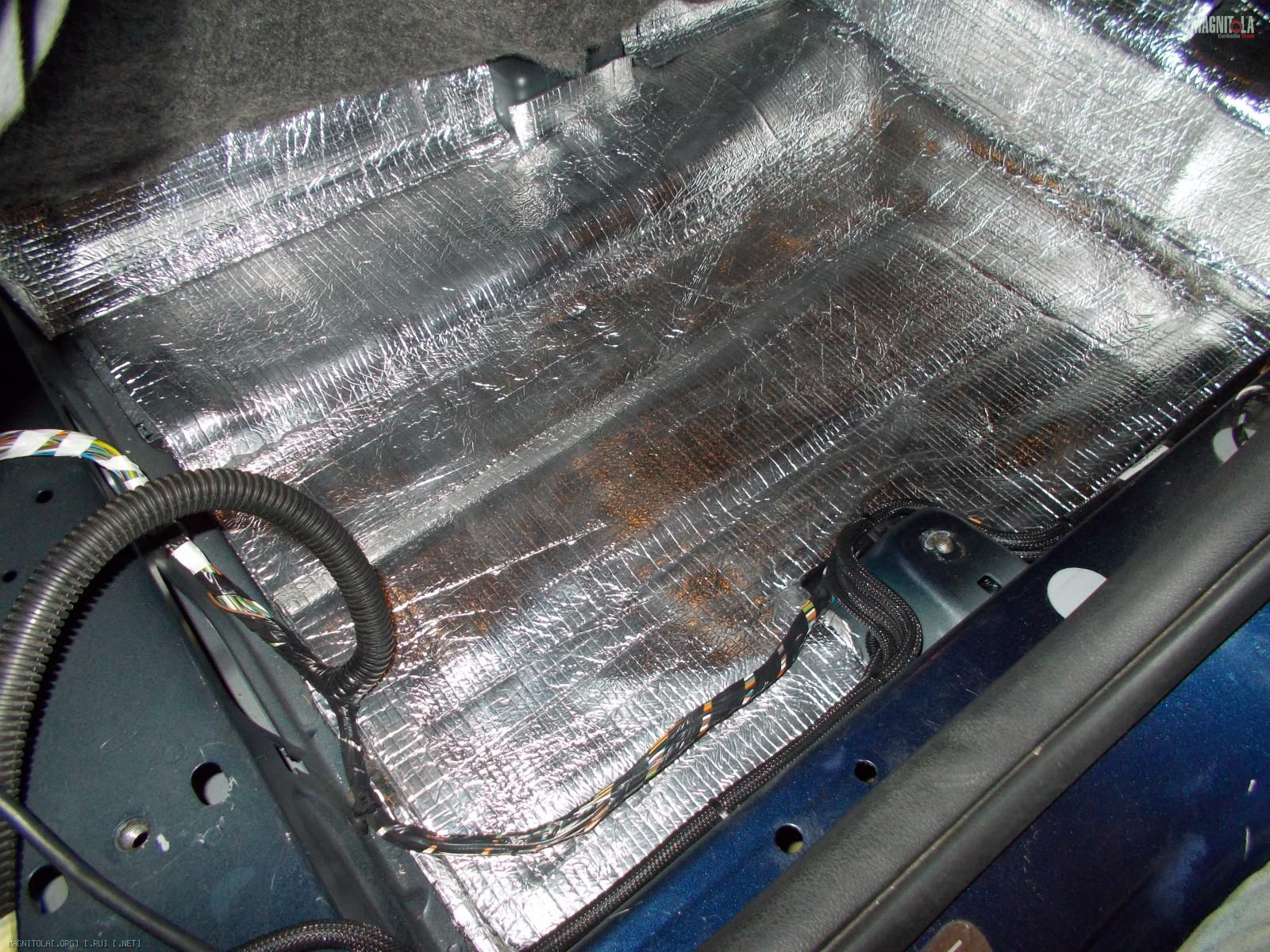

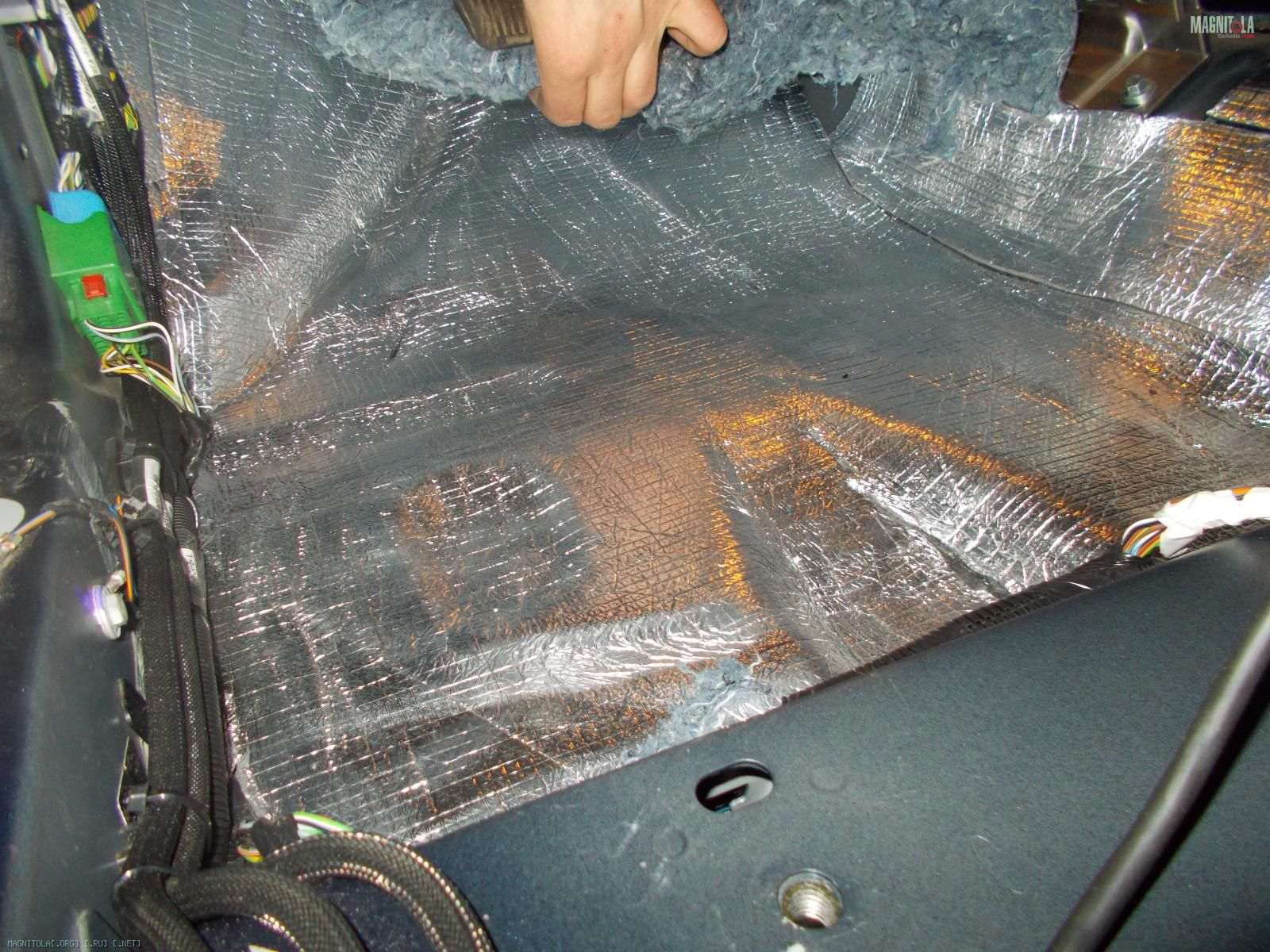

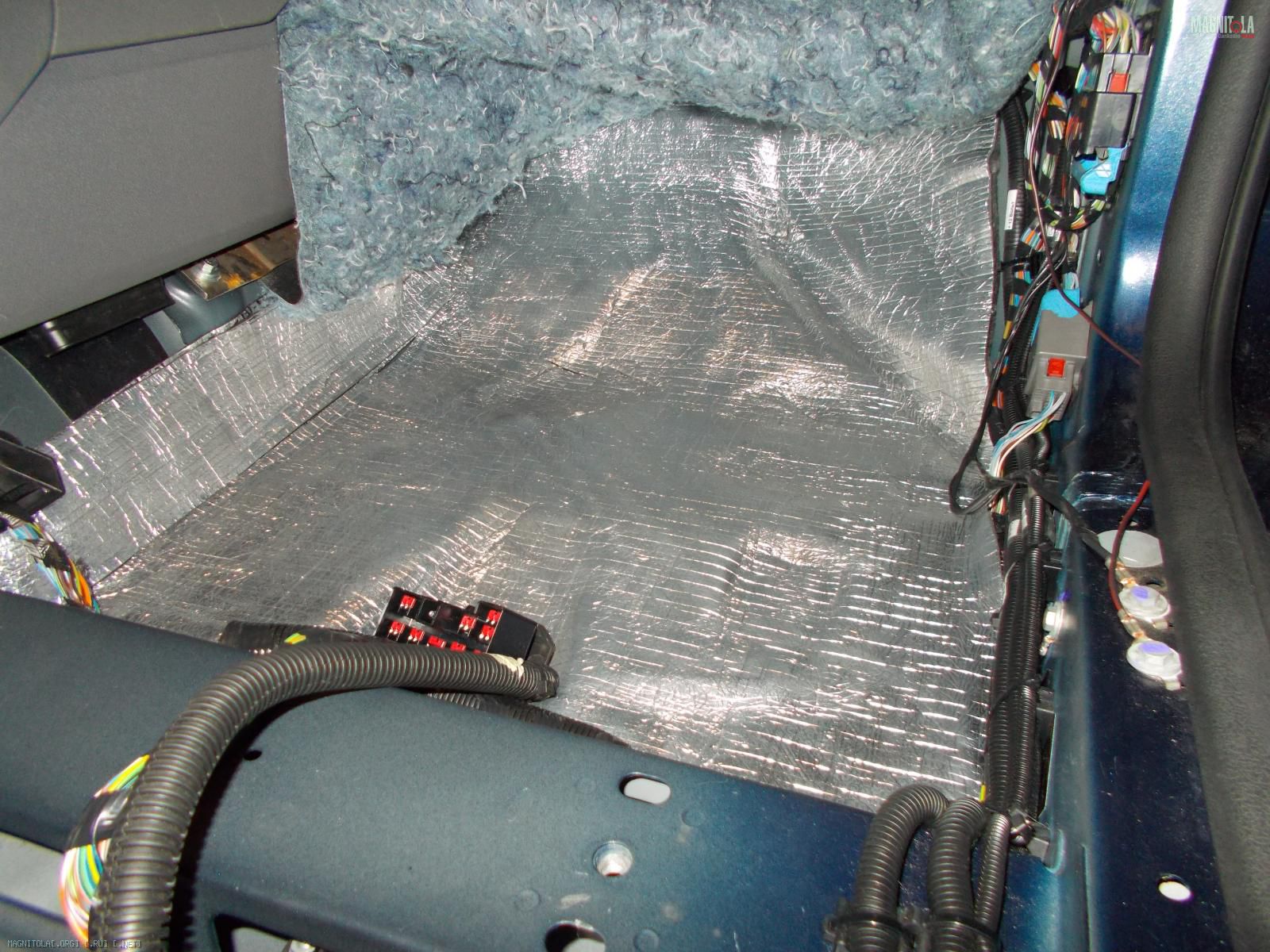

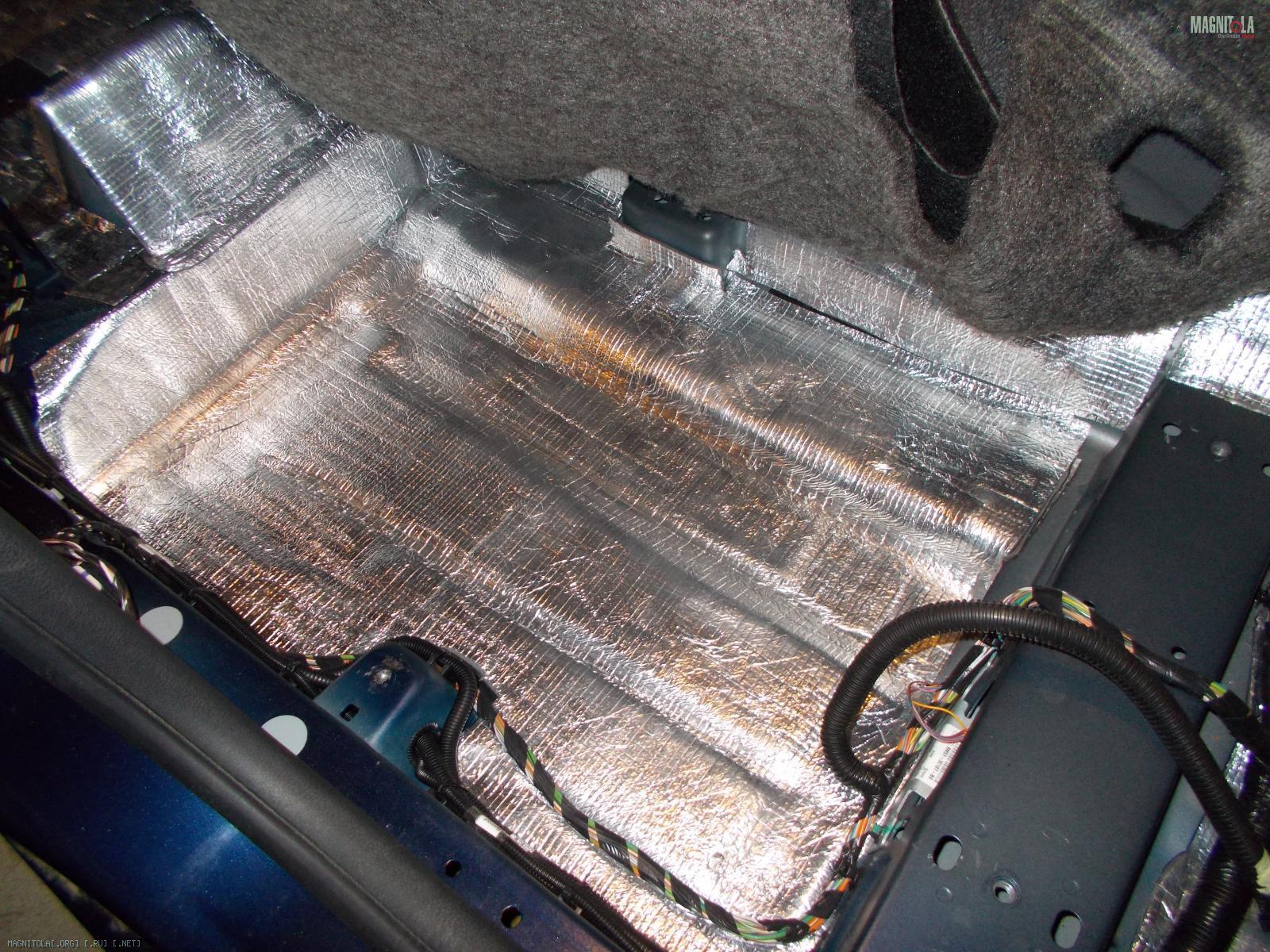

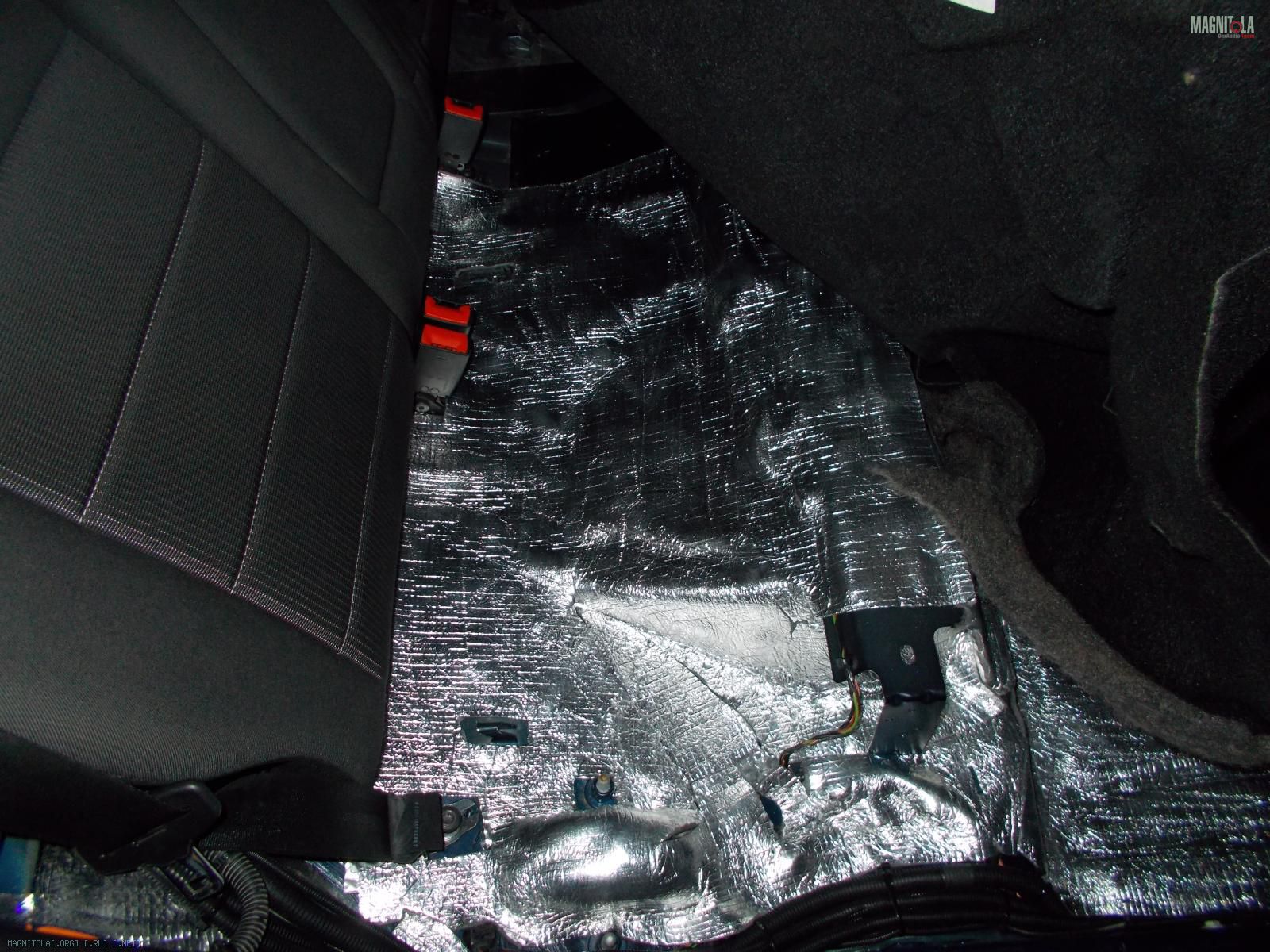

2 слой Вложение 321122Вложение 321124Вложение 321126Вложение 321128Вложение 321130Вложение 321132
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Ну что Уважаемые форумчане с НАСТУПИВШИМ ВАС ВСЕХ 2013 НОВЫМ ГОДОМ!!! Желаю Всем огромного
Счастья, здоровья, любви и пусть в этом году будит тот позитив которого не было в предыдущих, ну и как говорится ВЫПЬЕМ!!! УРААААААААААААААААА...... :clapping:
По инсталлу скажу что осталось наверно из 100 % всего доделать 10-15...% только все подключить в багажнике и протянуть от ГУ отдельный плюс к аккуму!
Терпение уже просто исчерпано и так хочется уже это все послушать! Надеюсь за праздники до ваяю
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
Антонио Ну что Уважаемые форумчане с НАСТУПИВШИМ ВАС ВСЕХ 2013 НОВЫМ ГОДОМ!!! Желаю Всем огромного
Счастья, здоровья, любви и пусть в этом году будит тот позитив которого не было в предыдущих, ну и как говорится ВЫПЬЕМ!!! УРААААААААААААААААА...... :clapping:
По инсталлу скажу что осталось наверно из 100 % всего доделать 10-15...% только все подключить в багажнике и протянуть от ГУ отдельный плюс к аккуму!
Терпение уже просто исчерпано и так хочется уже это все послушать! Надеюсь за праздники до ваяю
Фото дверей давай !!!!!!!Ж)
Вложений: 55
Re: Начало инстала в новый автомобиль Ford focus 2 седан рестайлинг!
Цитата:
Сообщение от
DM Rocker Фото дверей давай !!!!!!!
Даю! ;)
Ну Вот наконец то я подключил систему.. праздники прошли не даром !
Доделал практически все , осталось + на магнитолу вывести и одну дверь до шумить и дин воткнуть.
Начну по порядку:

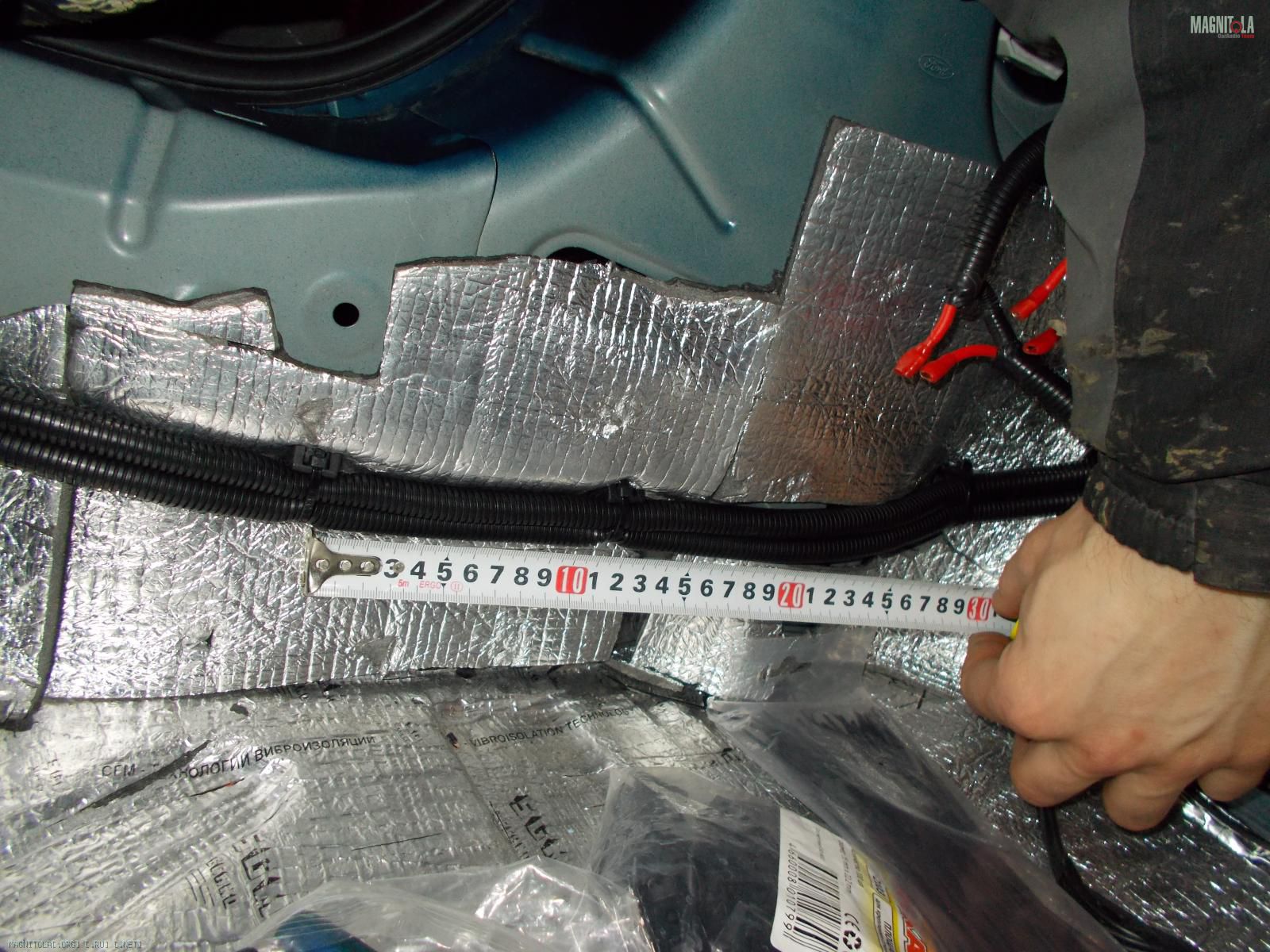

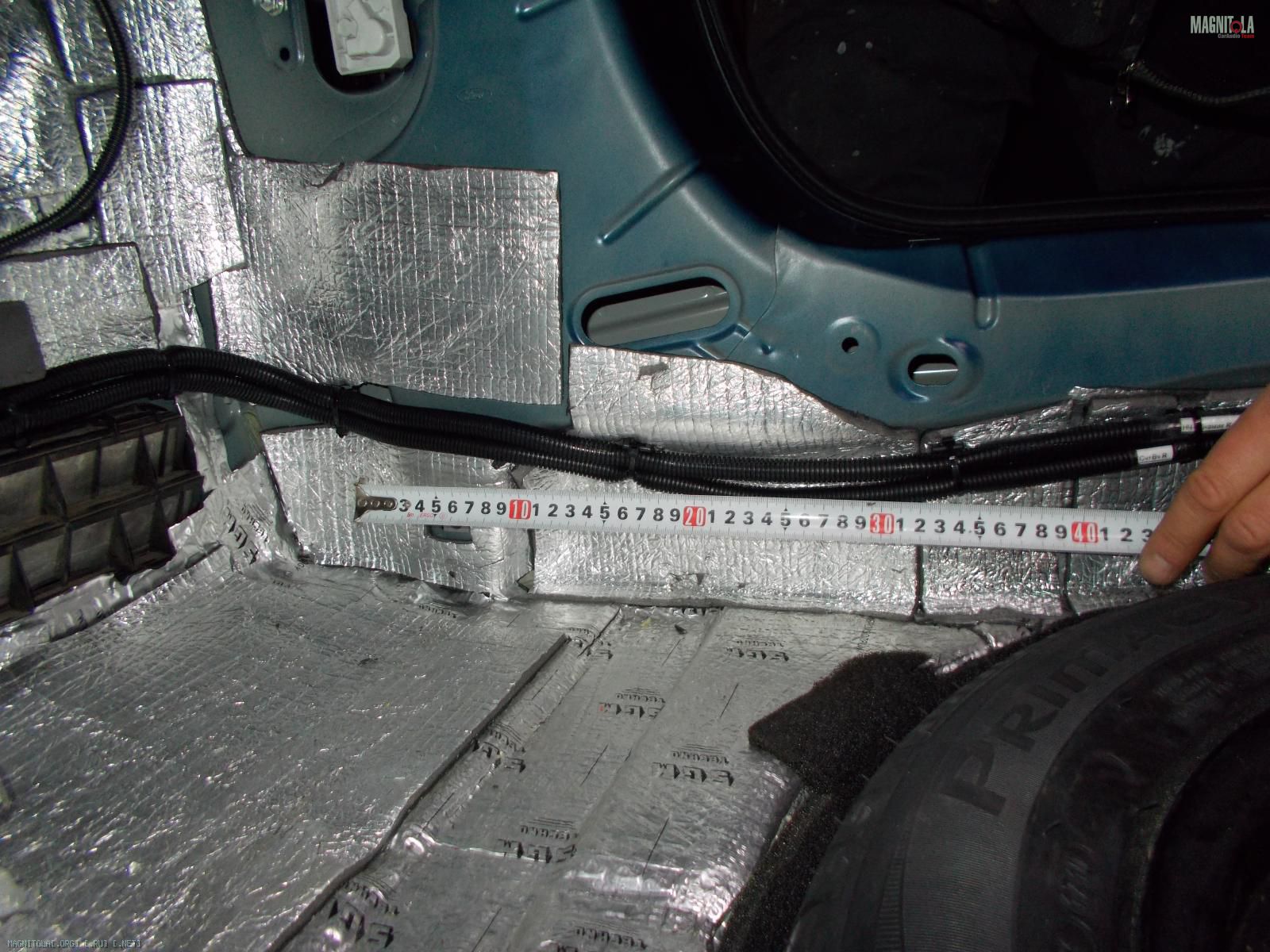

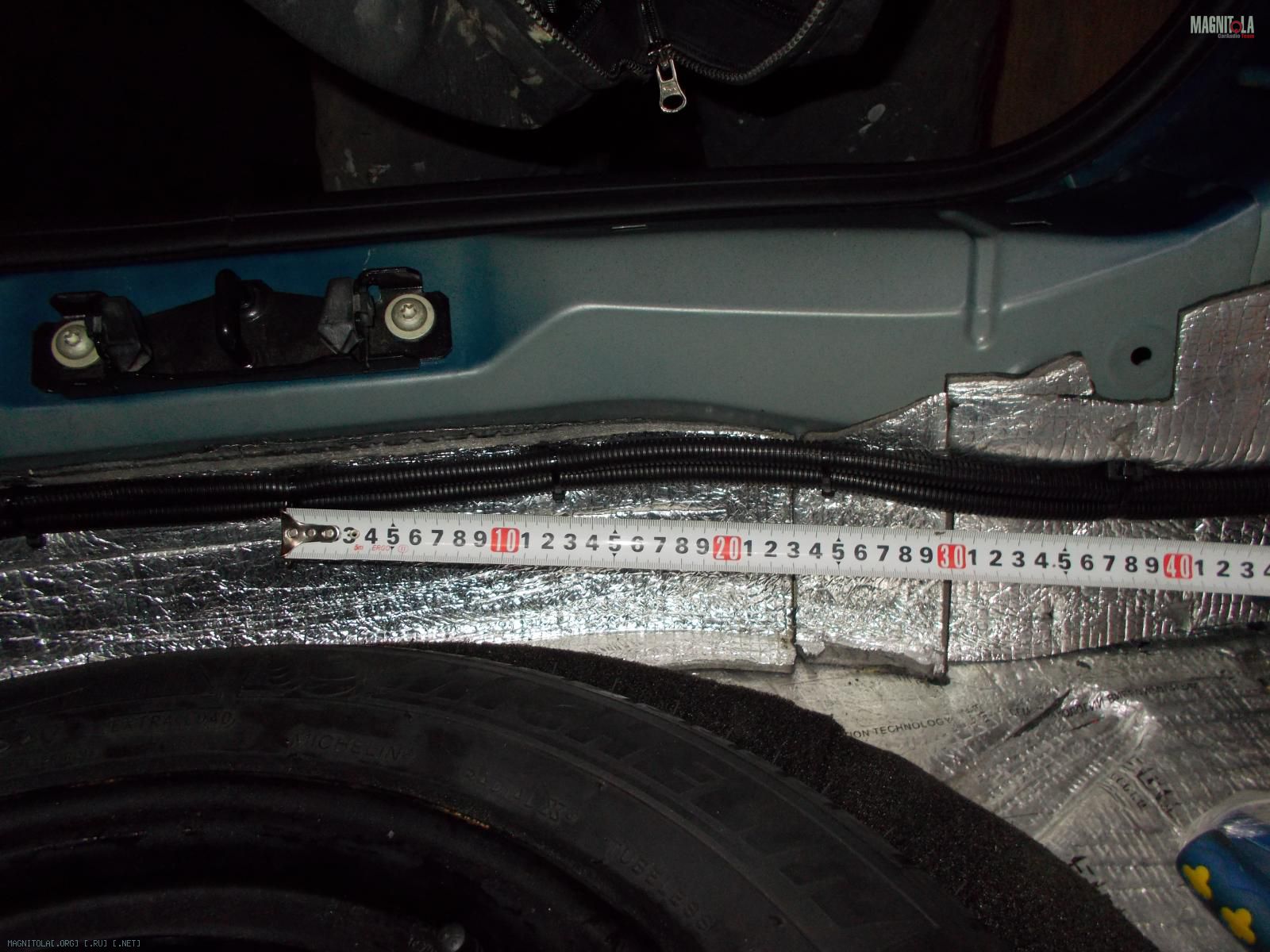

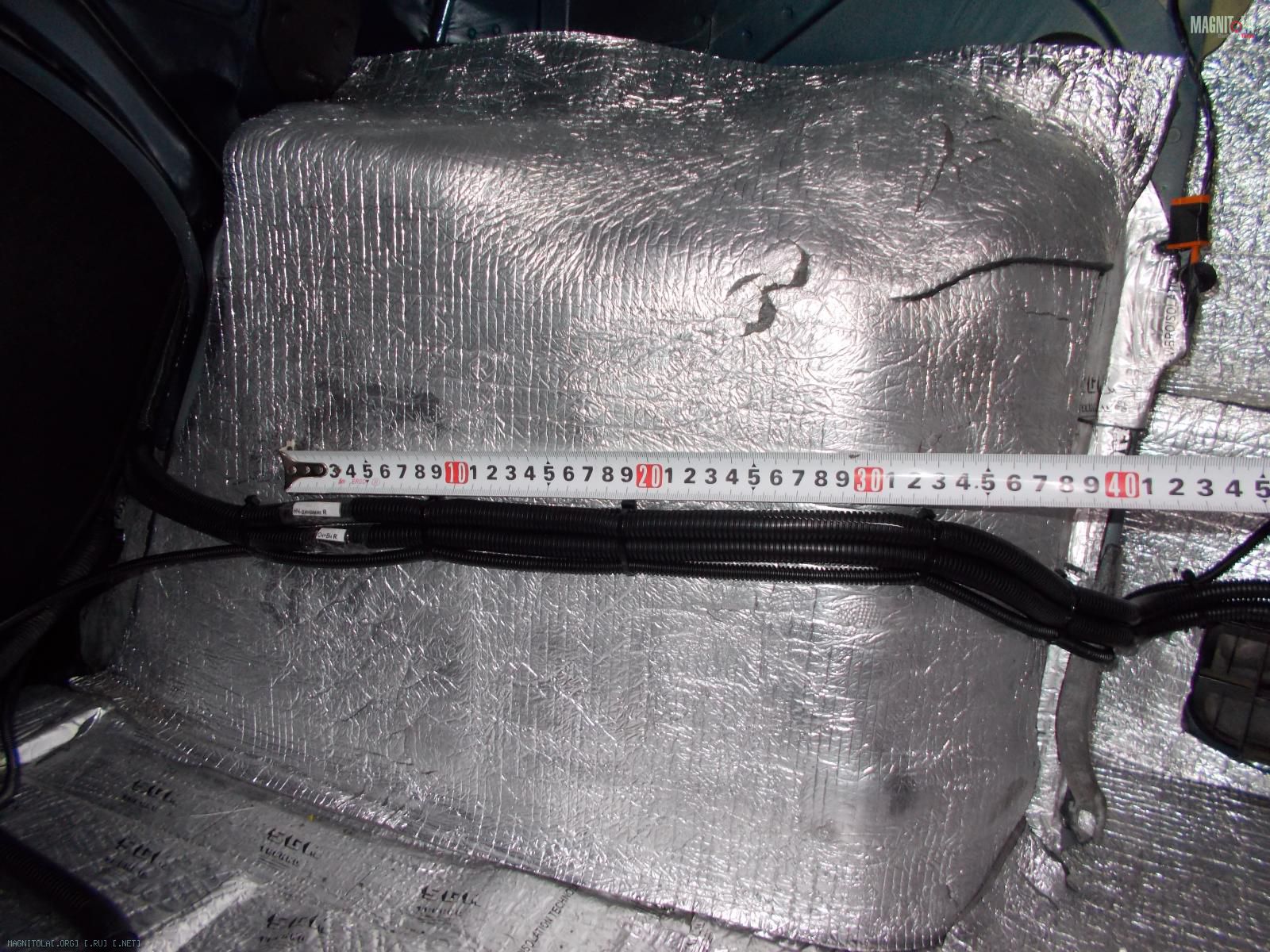

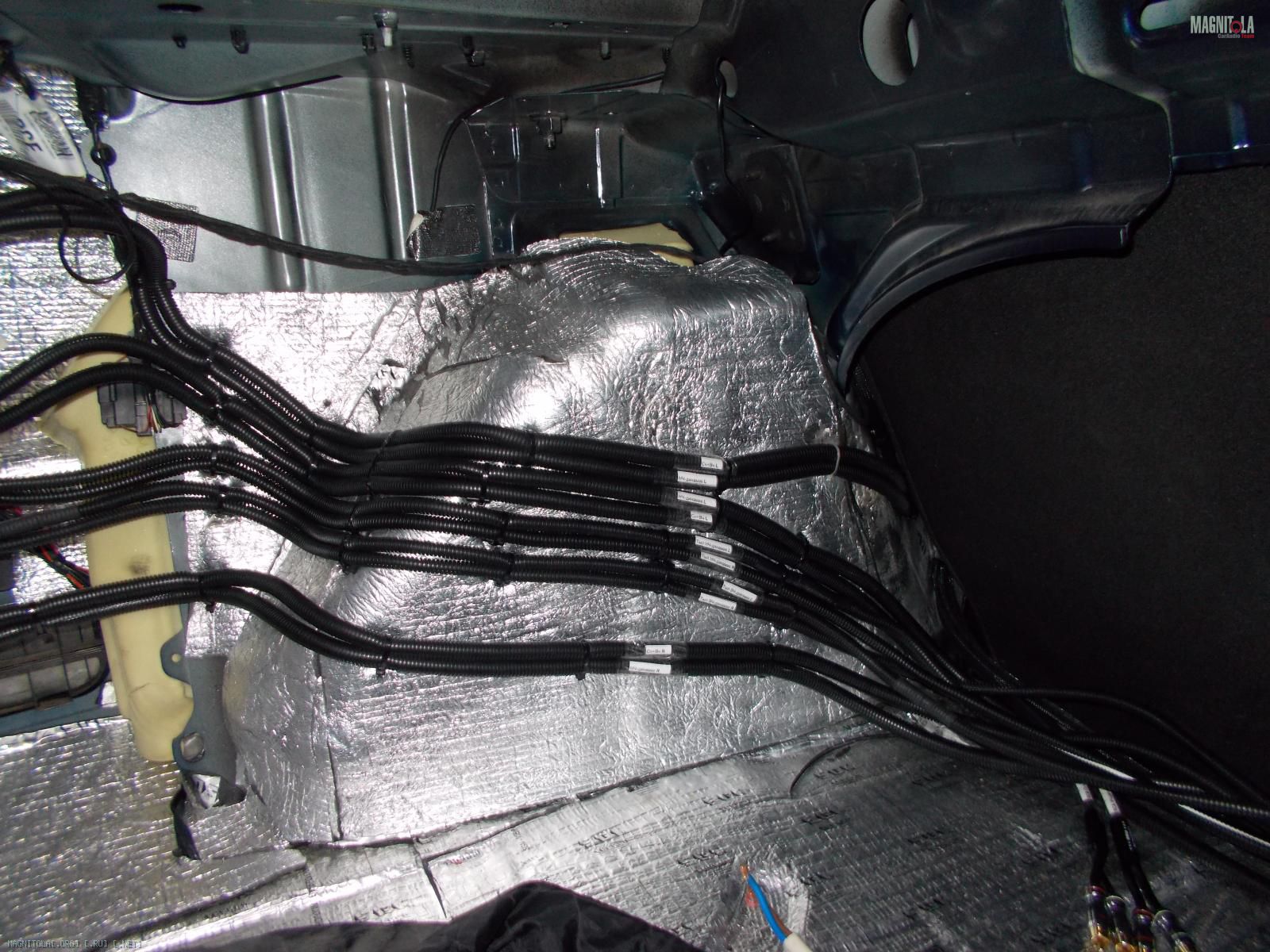

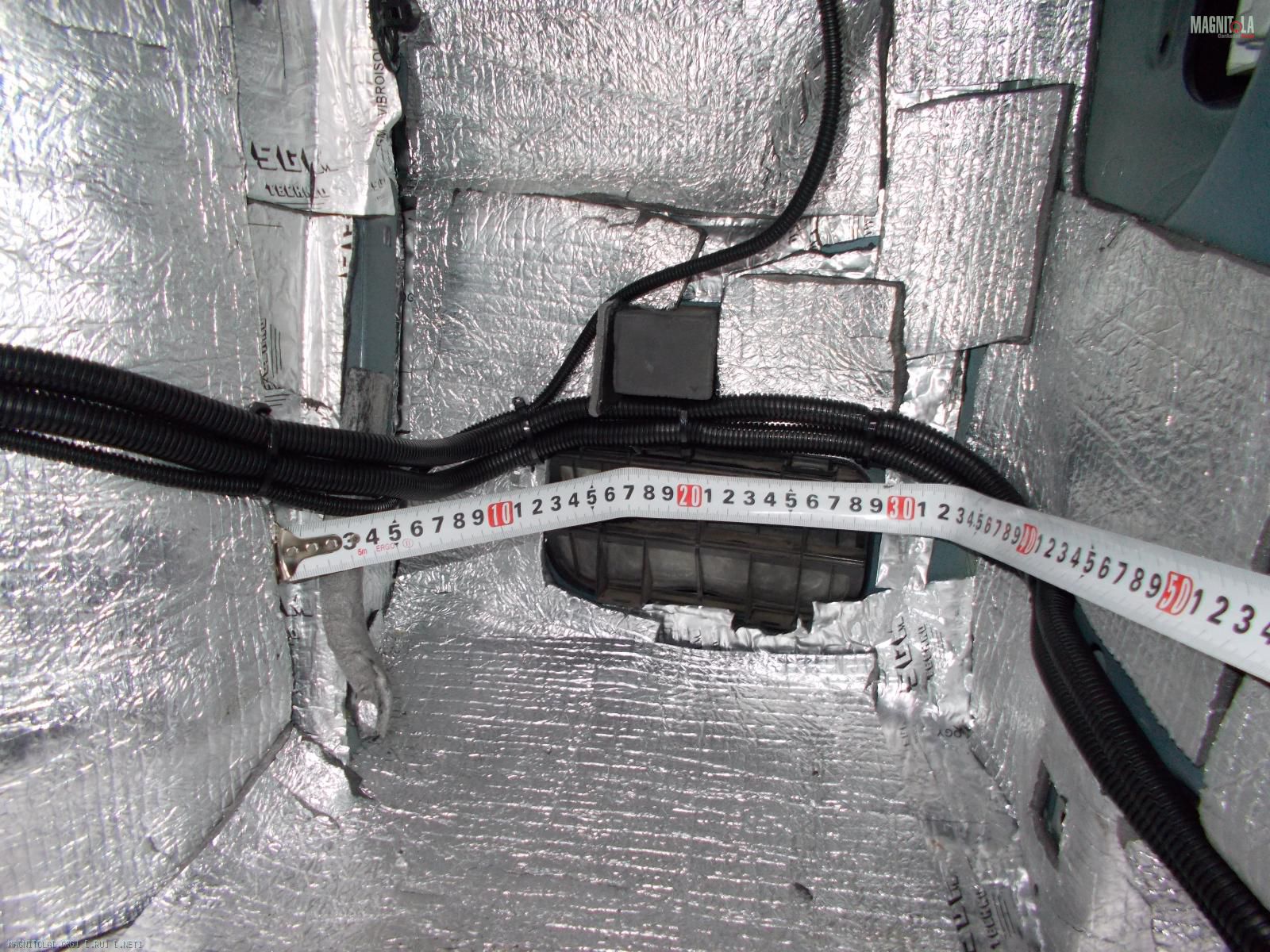

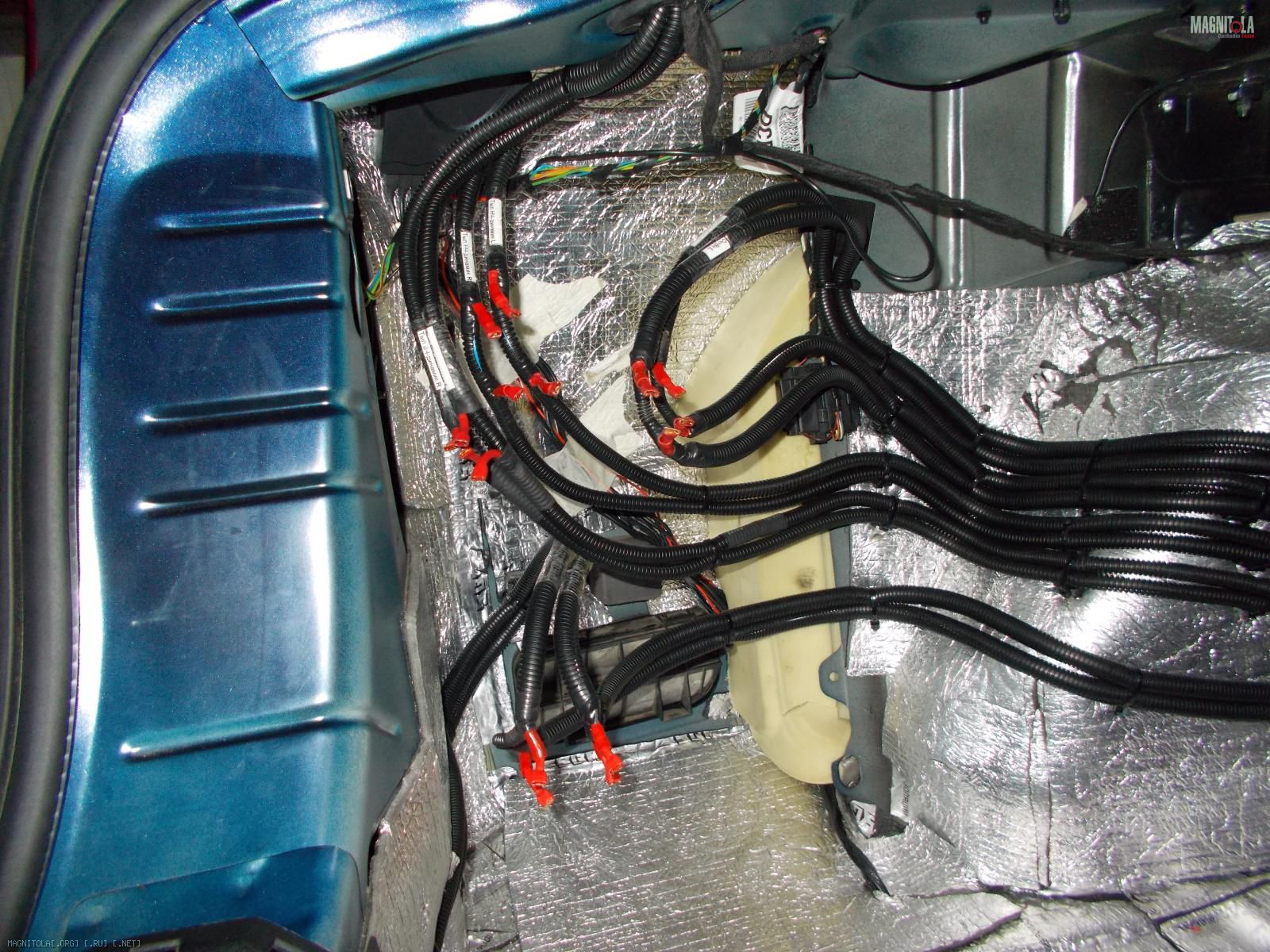

1) В багажнике дотянул всю проводку к выключателям Вложение 329778Вложение 329780Вложение 329782Вложение 329784Вложение 329786Вложение 329788Вложение 329790Вложение 329792

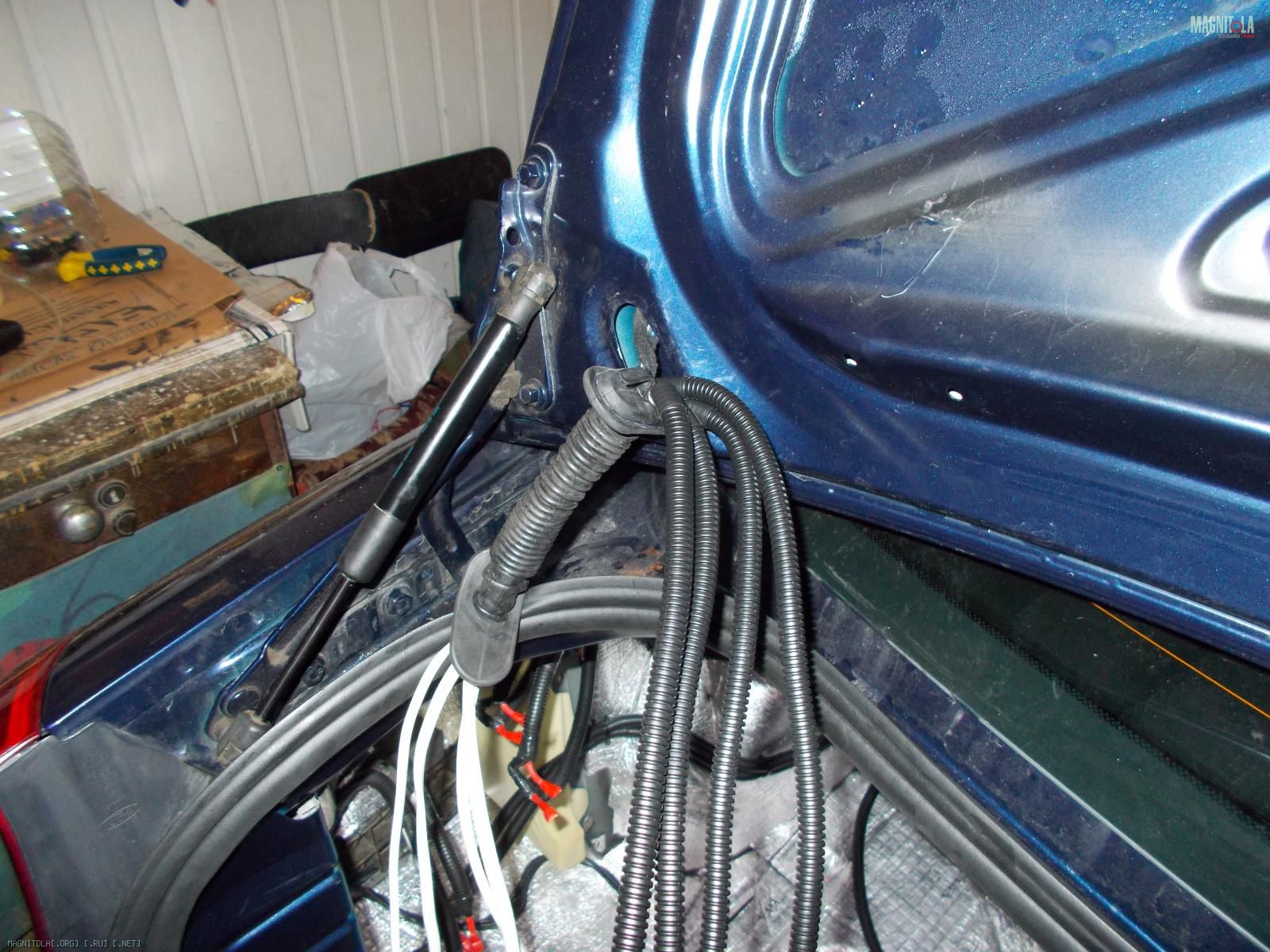

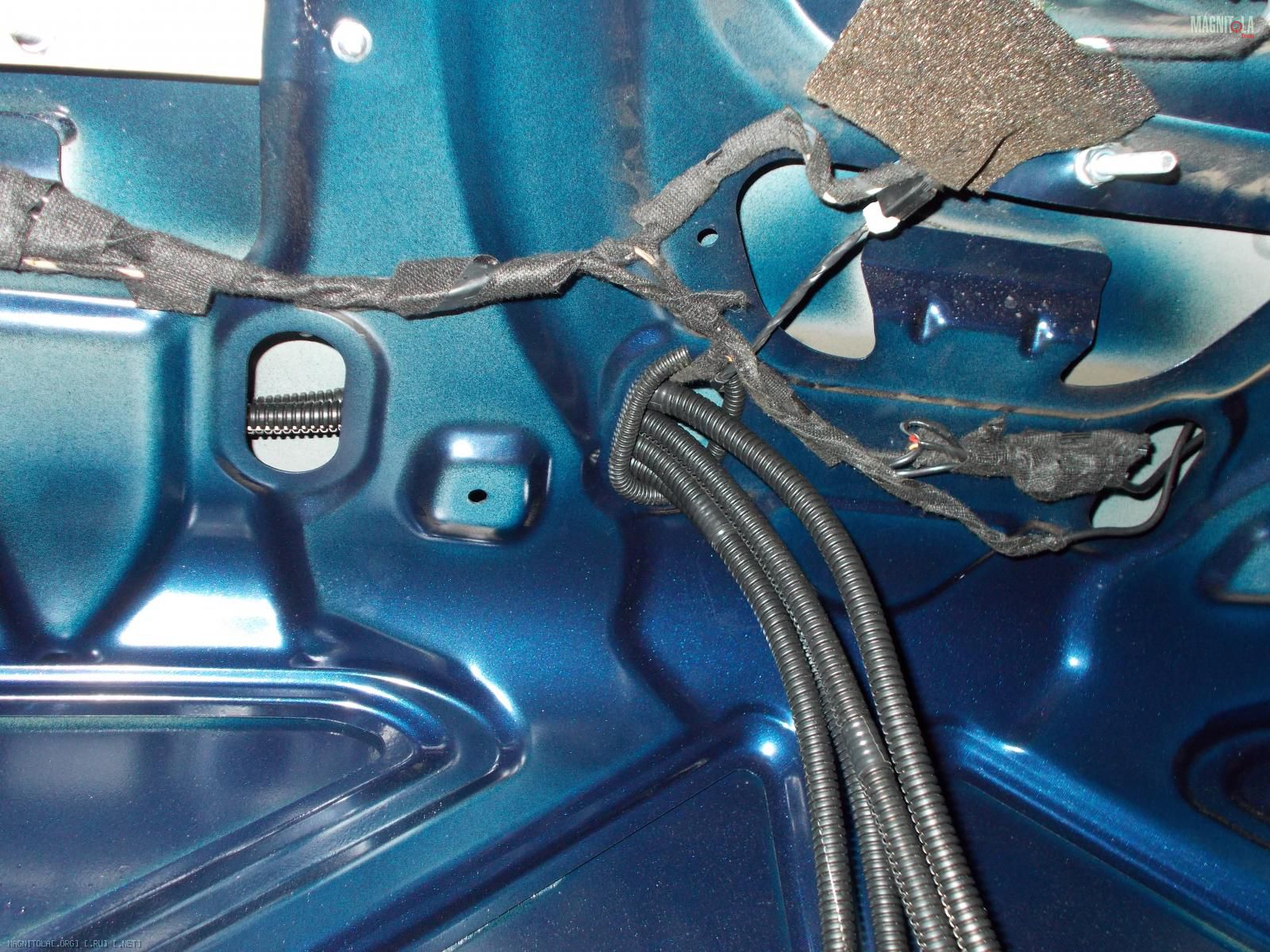

2) Прокинул провода в крышку багажника Вложение 329794Вложение 329796

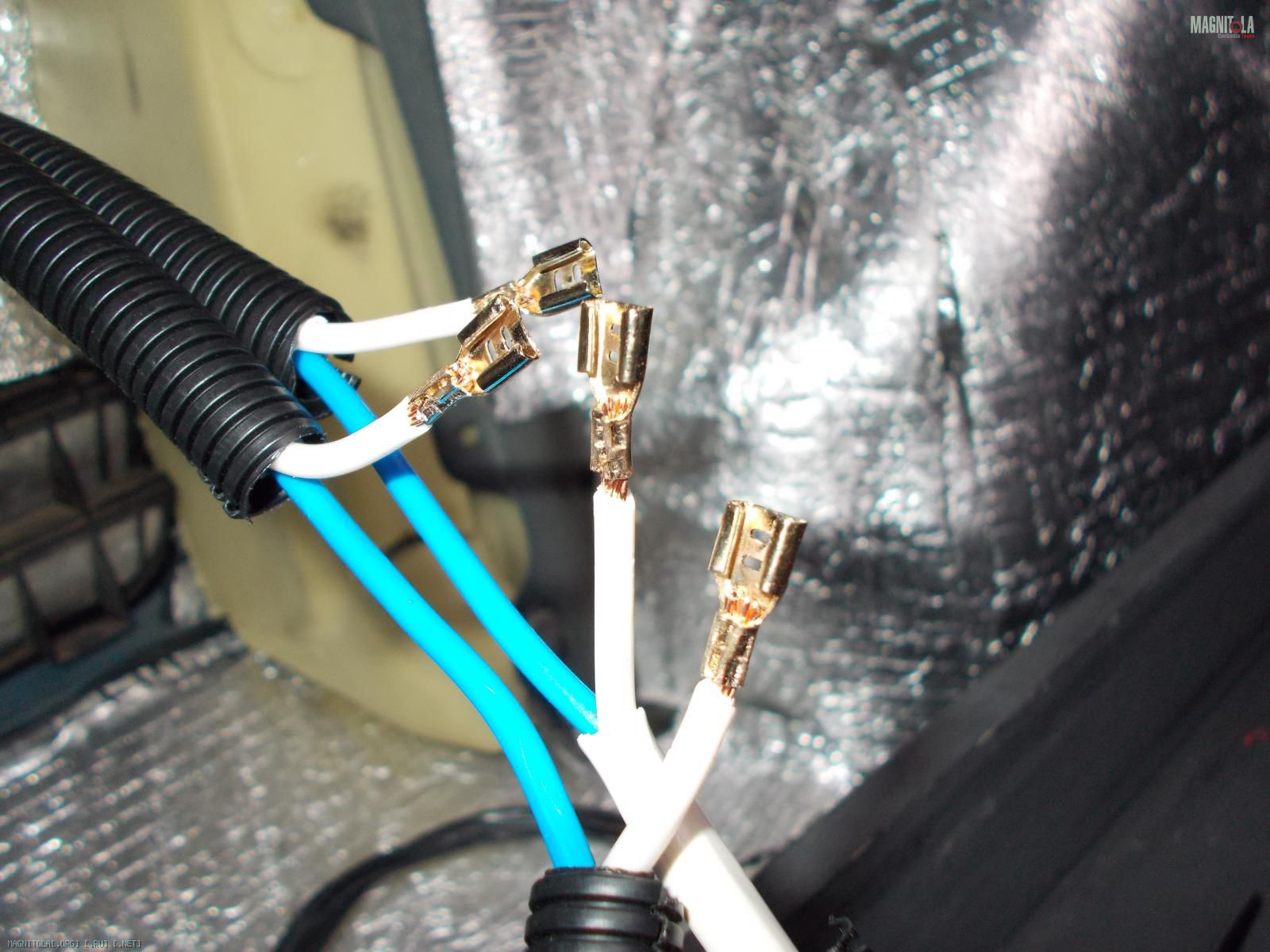

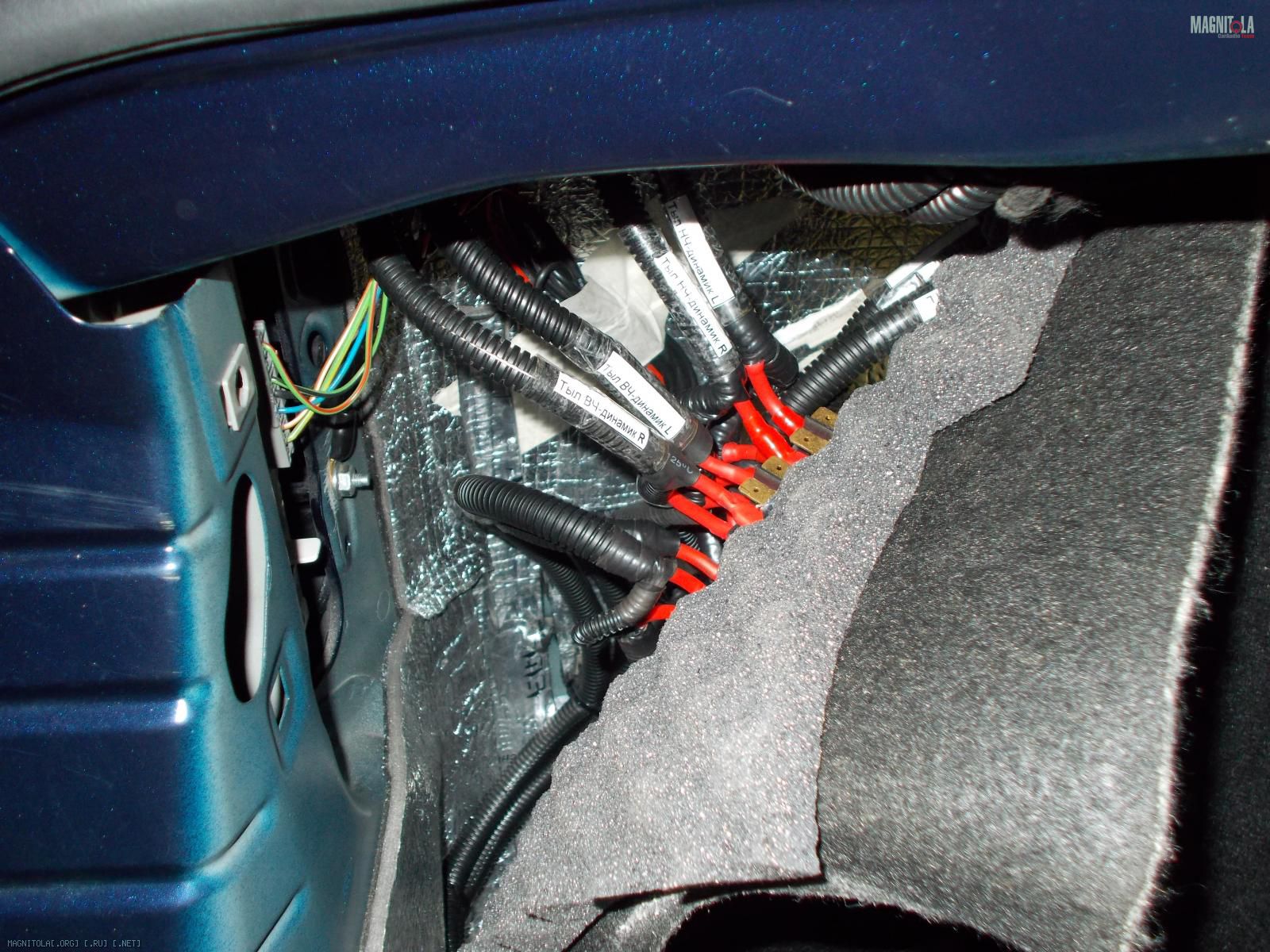

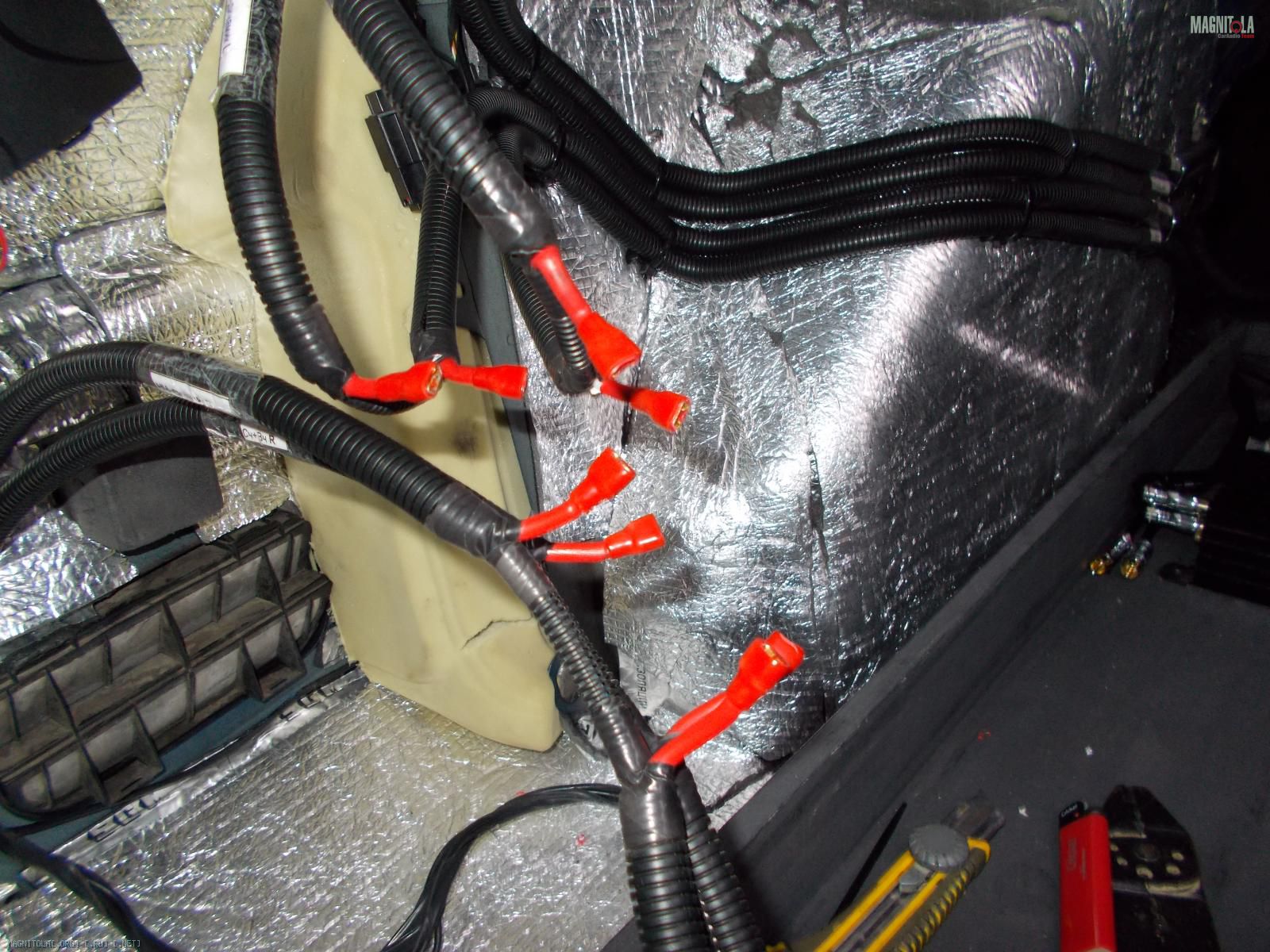

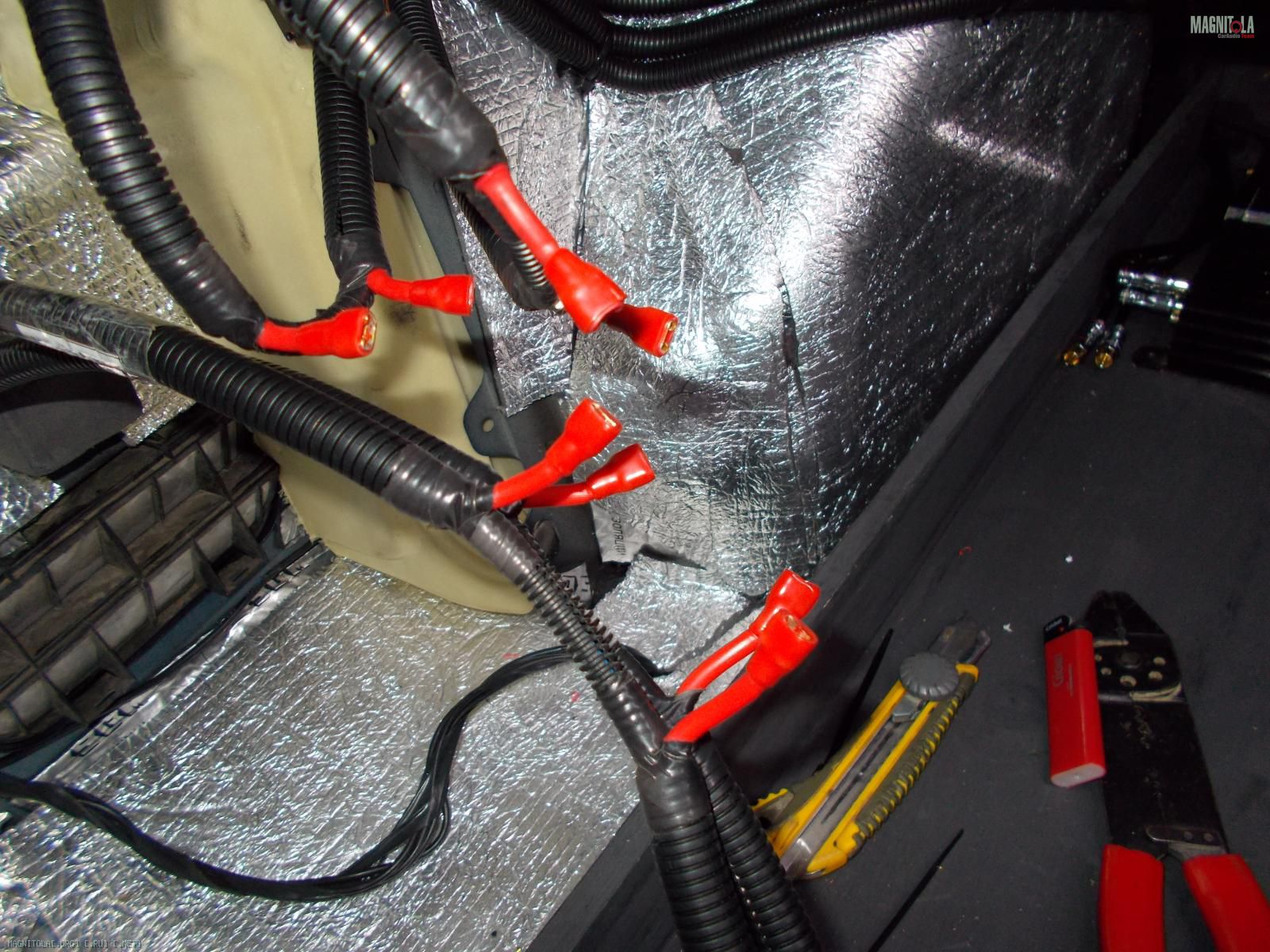

3) после все провода в разрыв плюса оформил клемами и термоусадками для подключения к клемамВложение 329798Вложение 329800Вложение 329802Вложение 329790Вложение 329804Вложение 329806

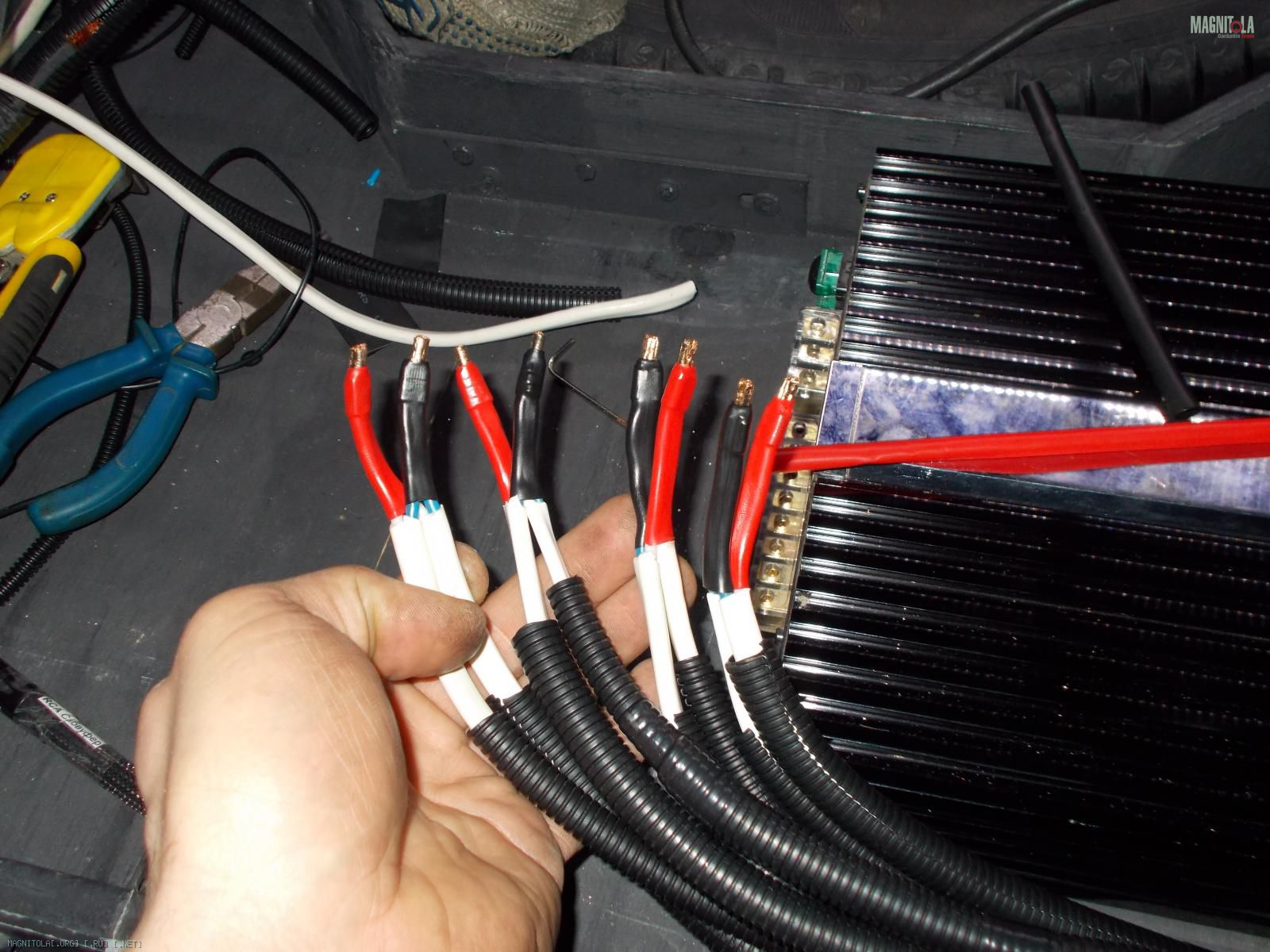

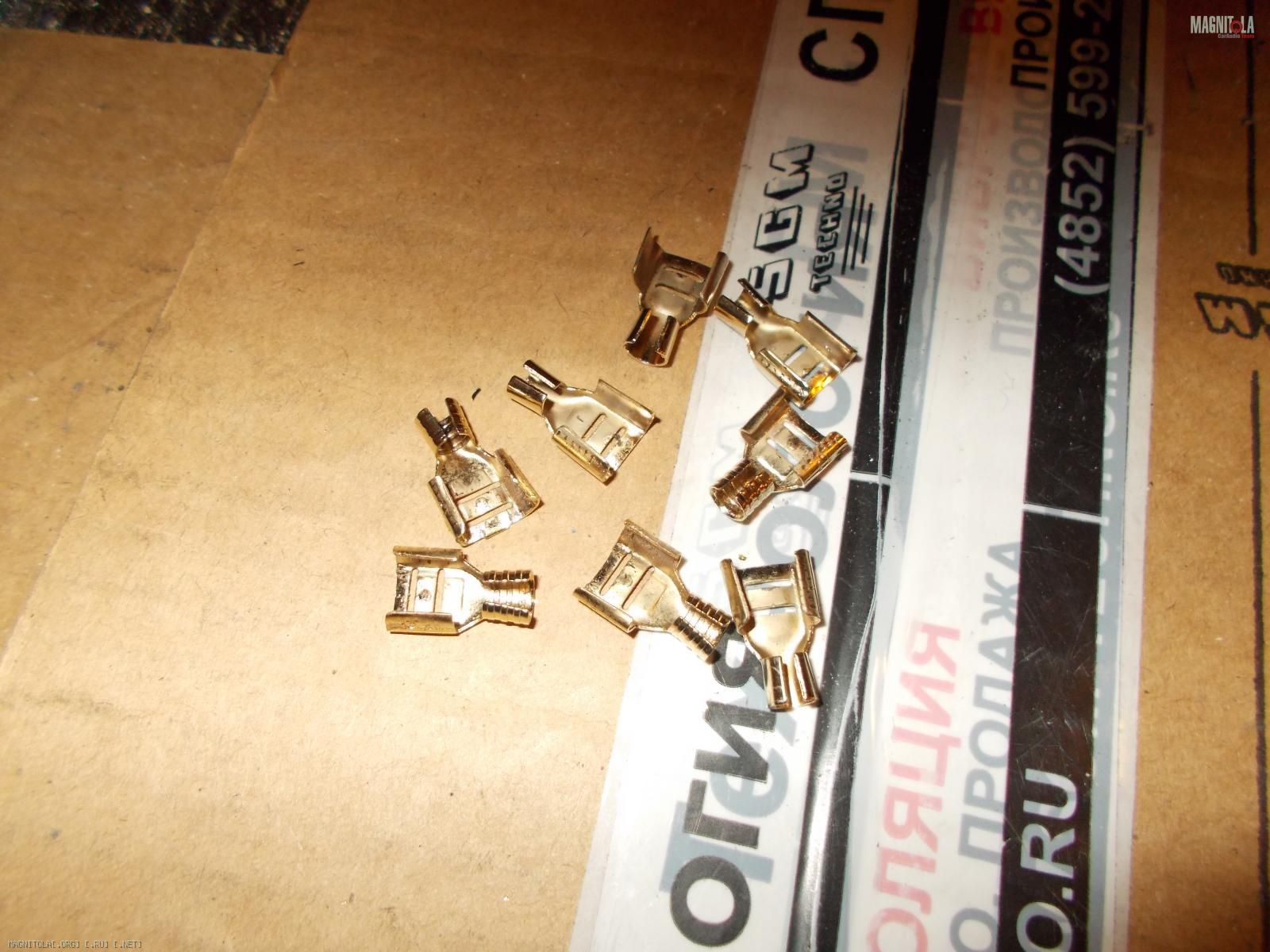

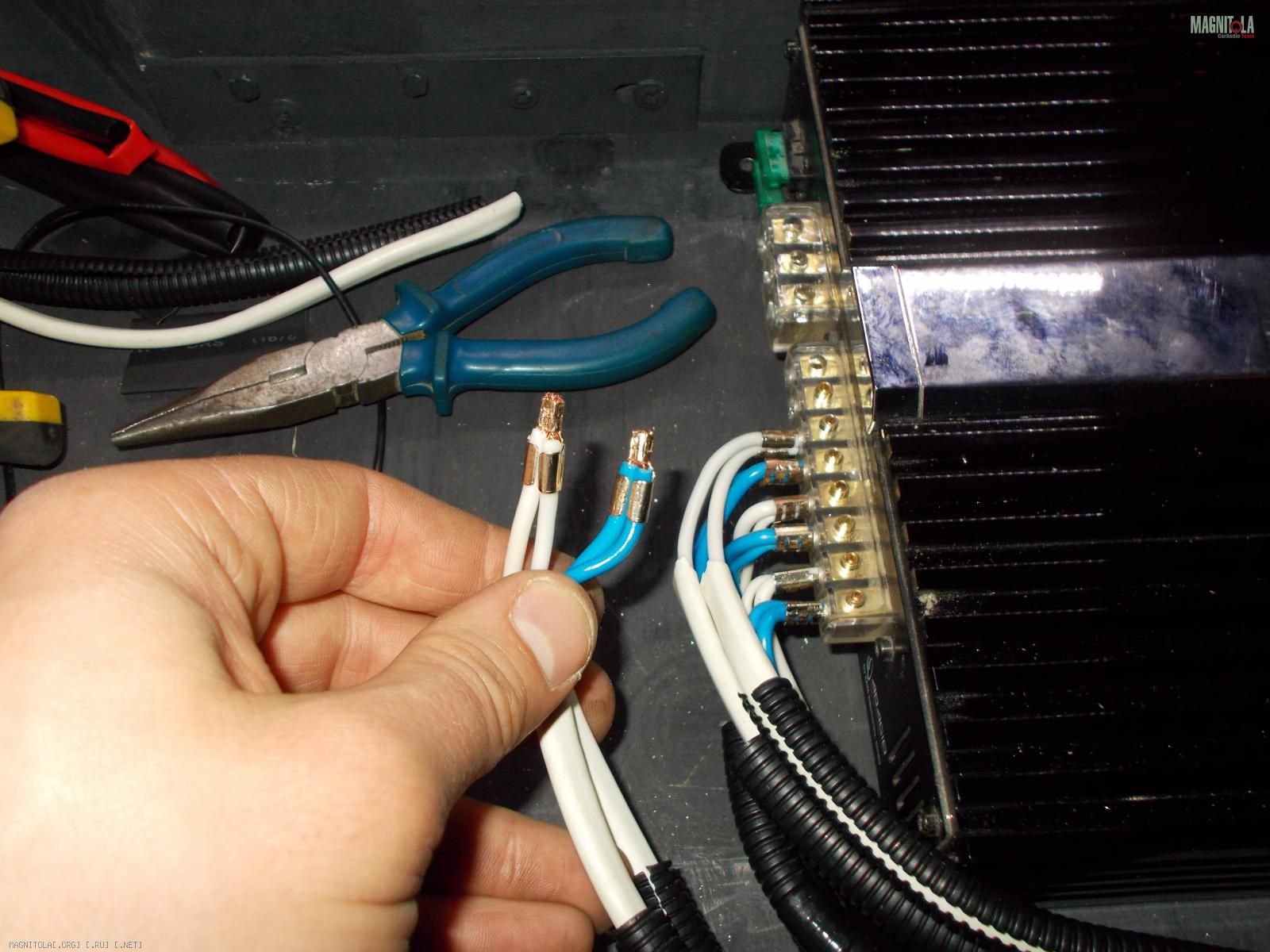

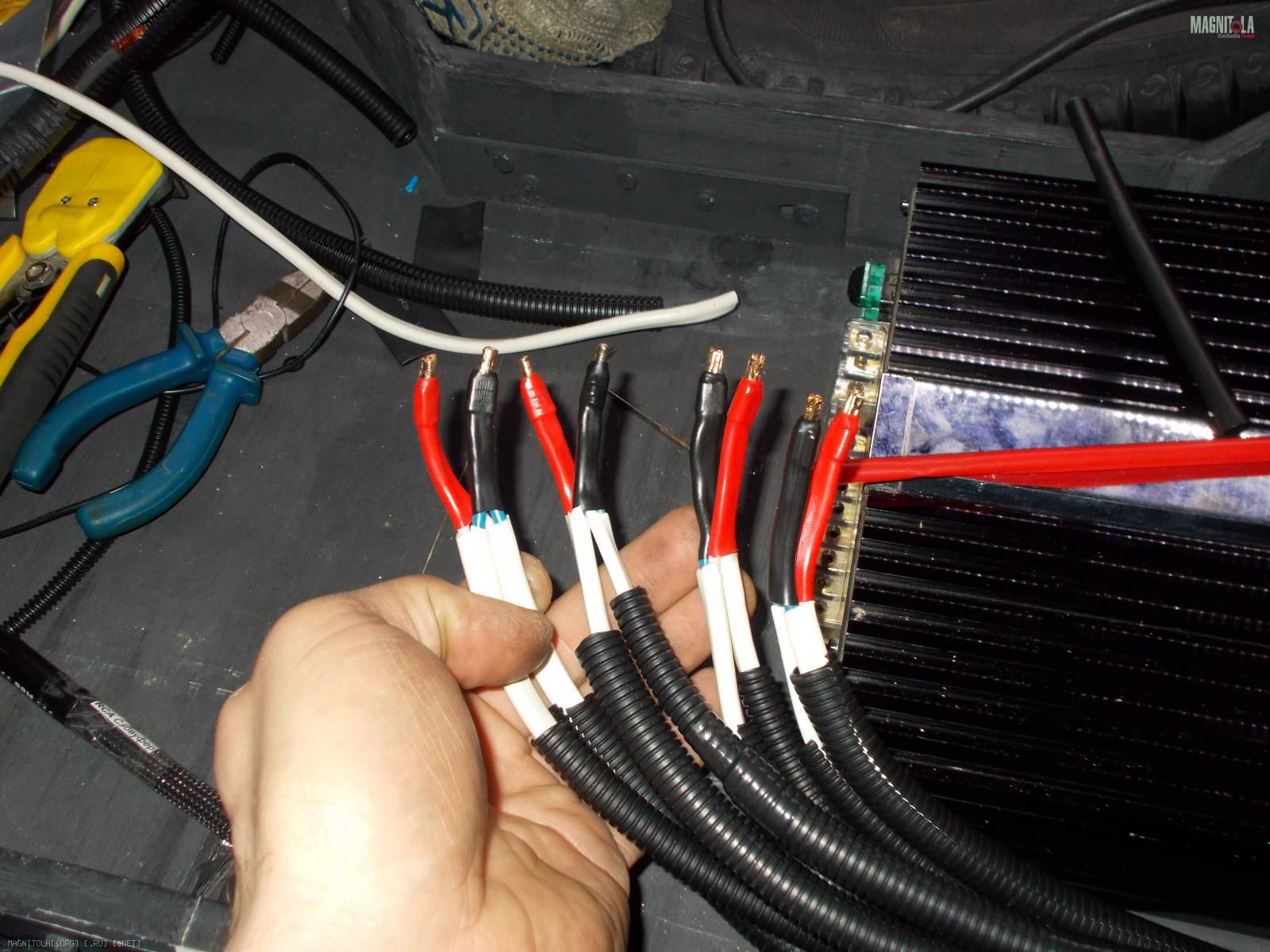

4)Потом уже всю проводку завел в короб где усилители. Начал с заделки проводки для динамиков, купил клеммы лопаточки раздвинул их отверткой Вложение 329808 , потом провода зачищял надевал клему на два провода и обжимал Вложение 329810 получалось в своем роде два провода в одном , после оформлял термоусадками Вложение 329822Вложение 329824
5) Доделав проводку акустическую приступил к силовым проводам. На основной плюс пущен КГ 35 , он заведен на конденсатор , а от него на два усилителя две 4 -ки Daxx

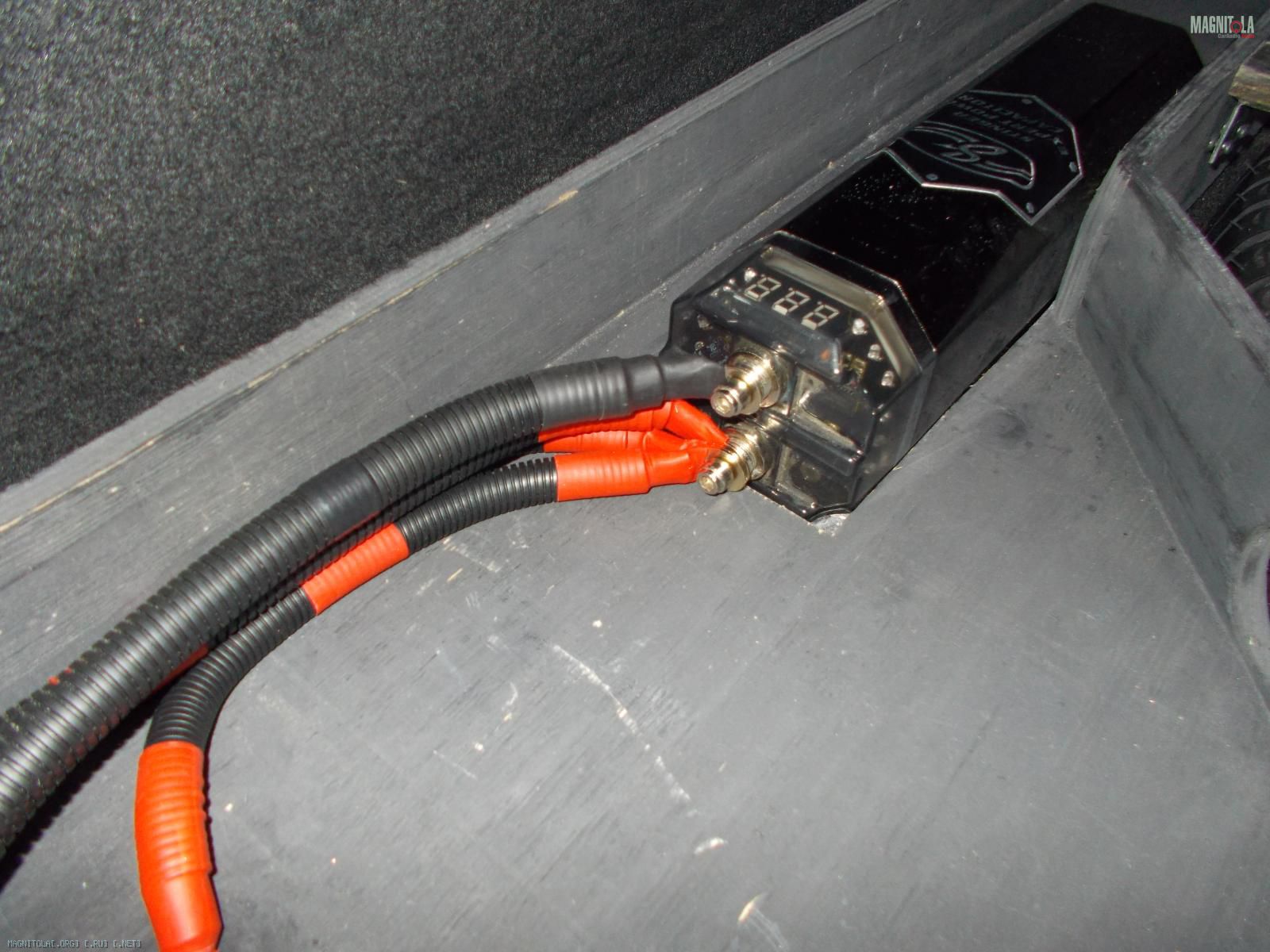

Сам КГ 35 приходящий к конденсатору обжал клеммой кольцом Вложение 329826 потом термотрубки по цветам , КРАСНЫЙ + ЧЕРНЫЙ -

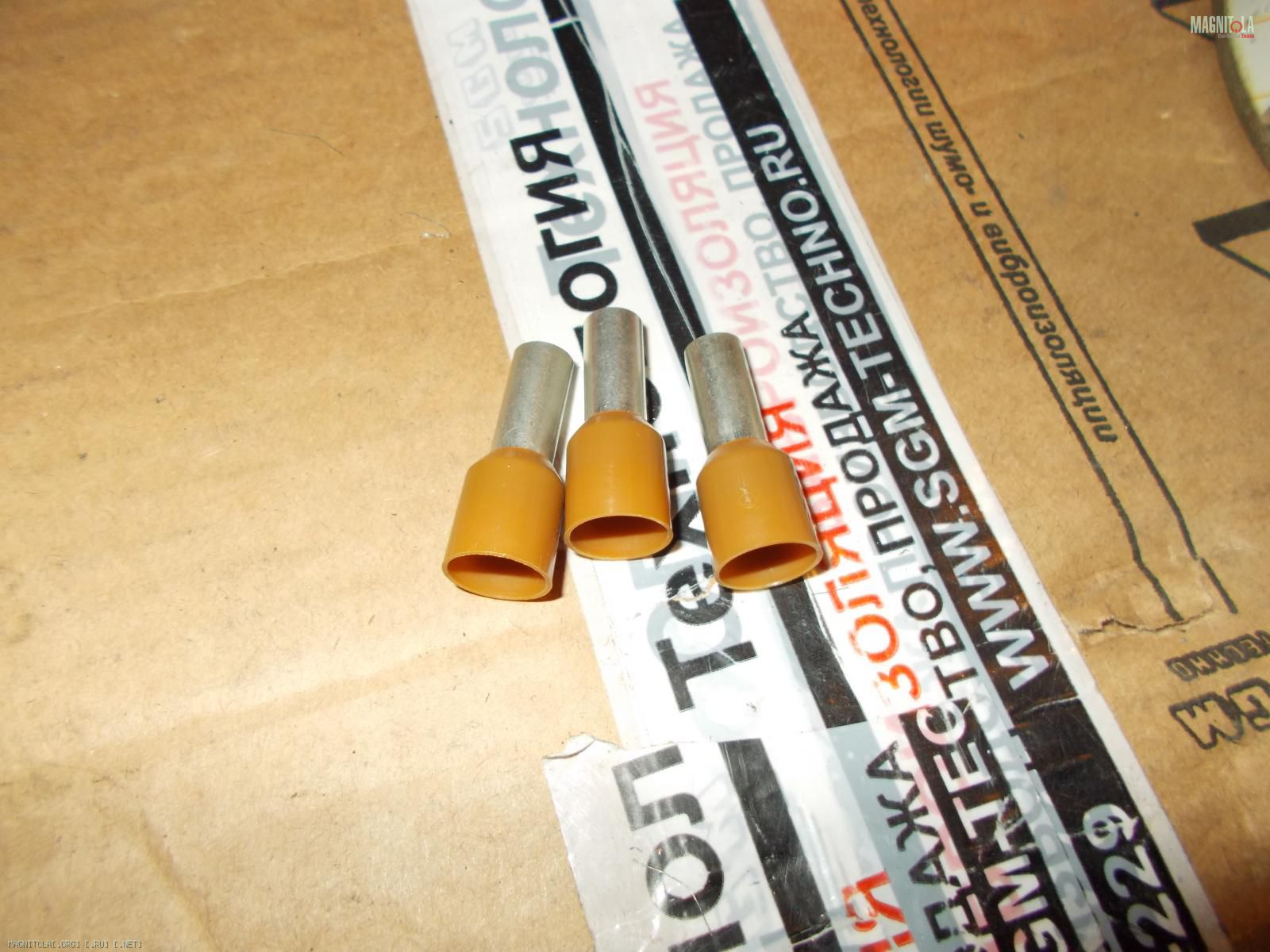

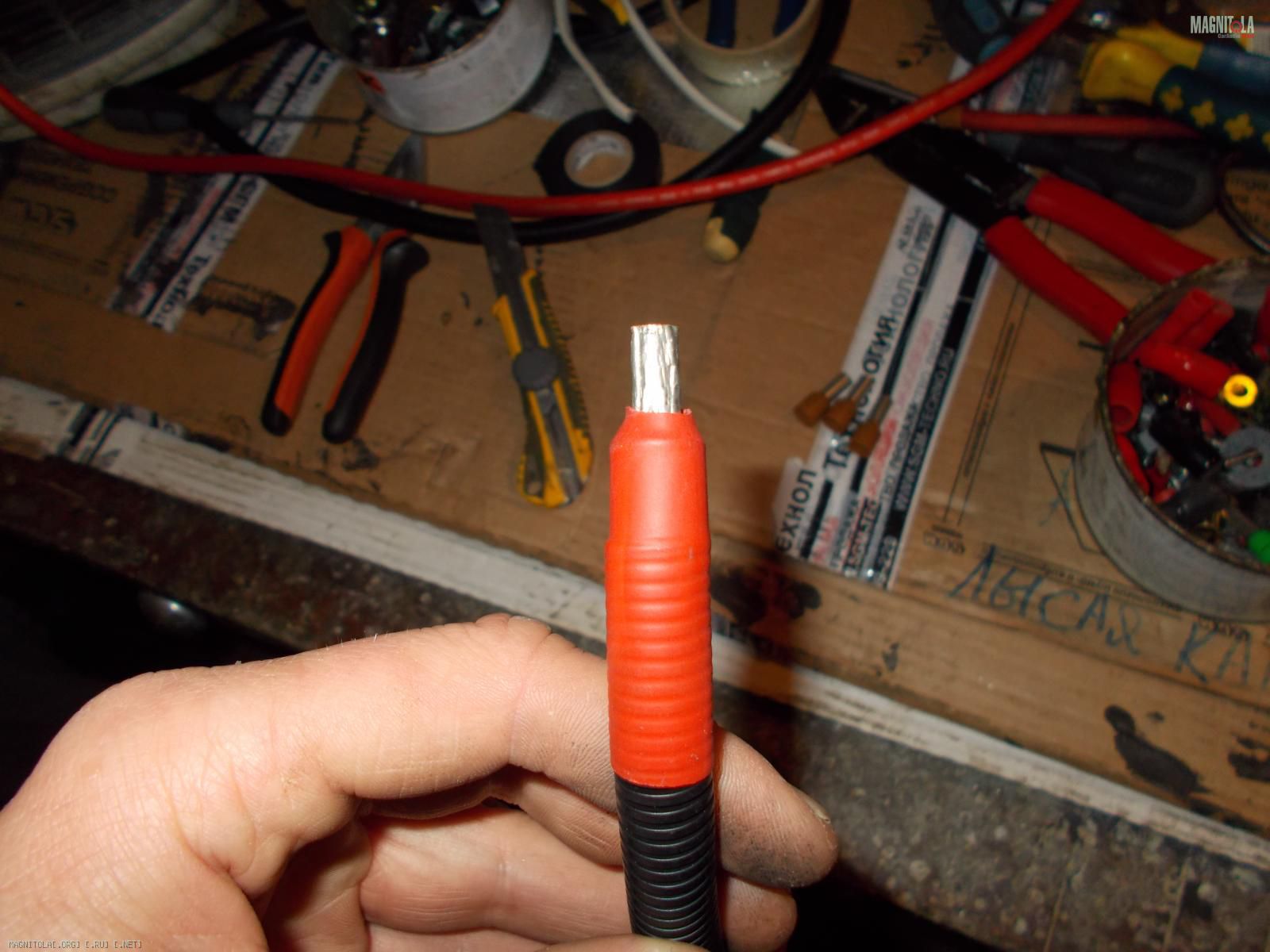

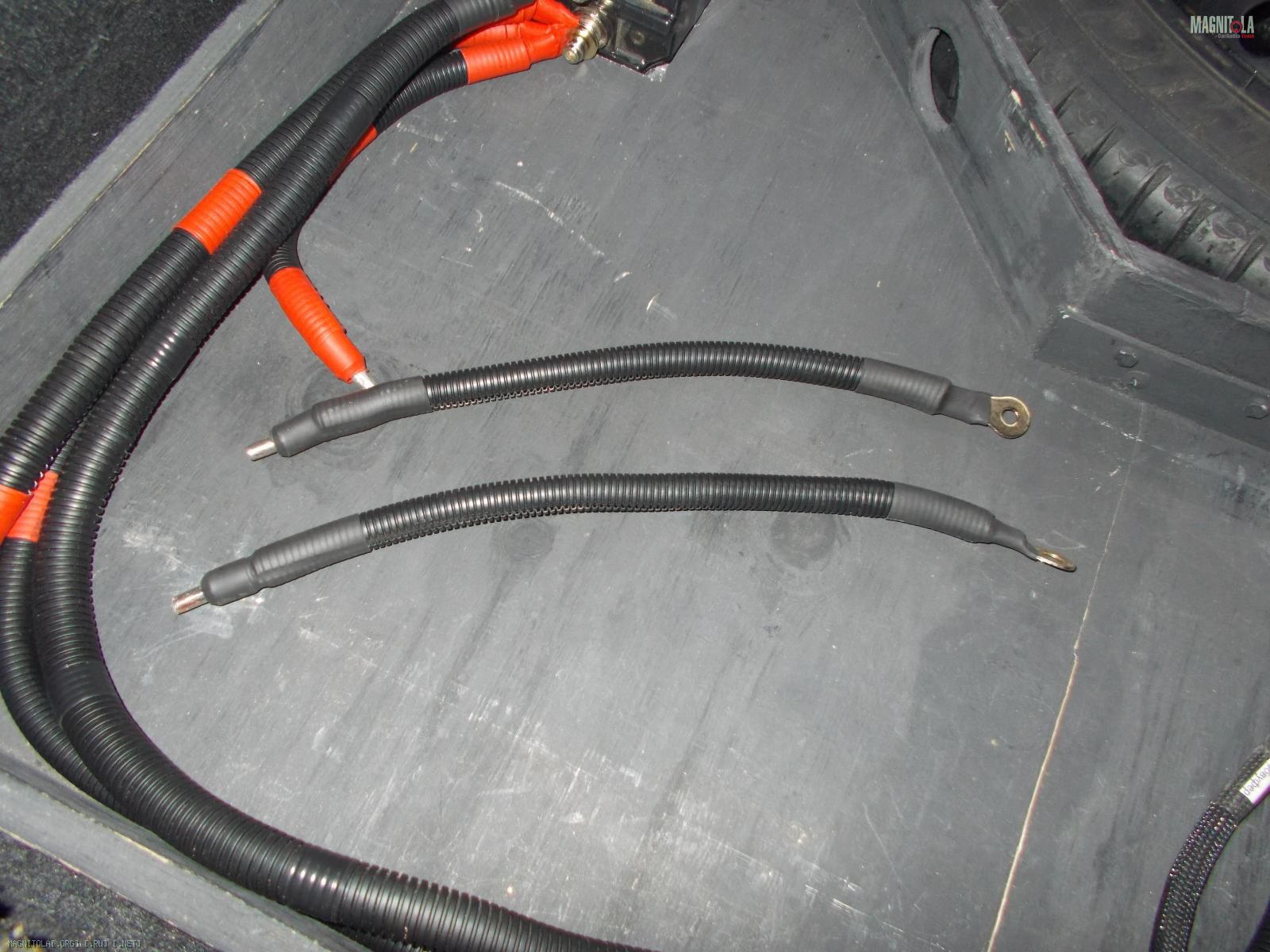

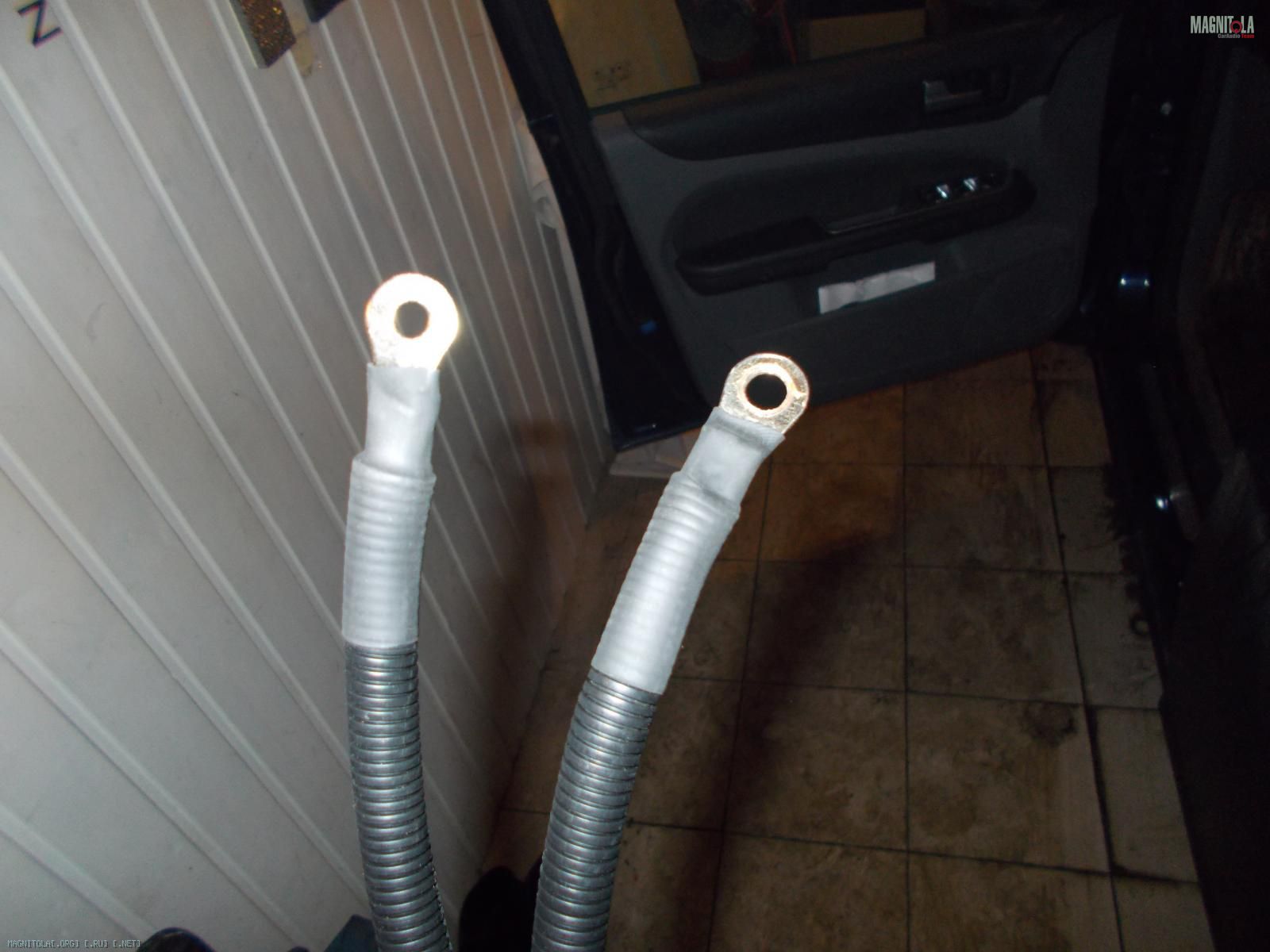

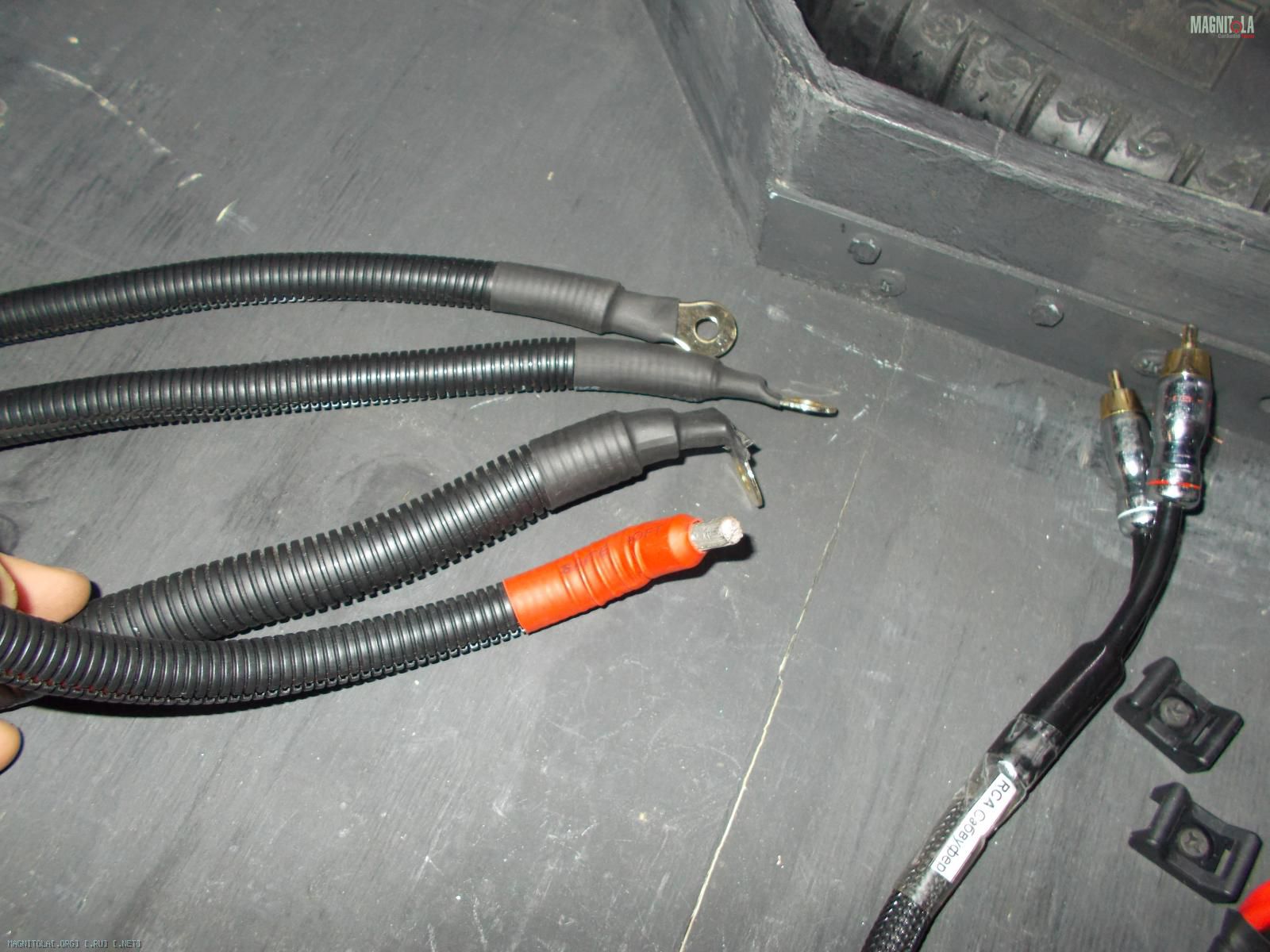

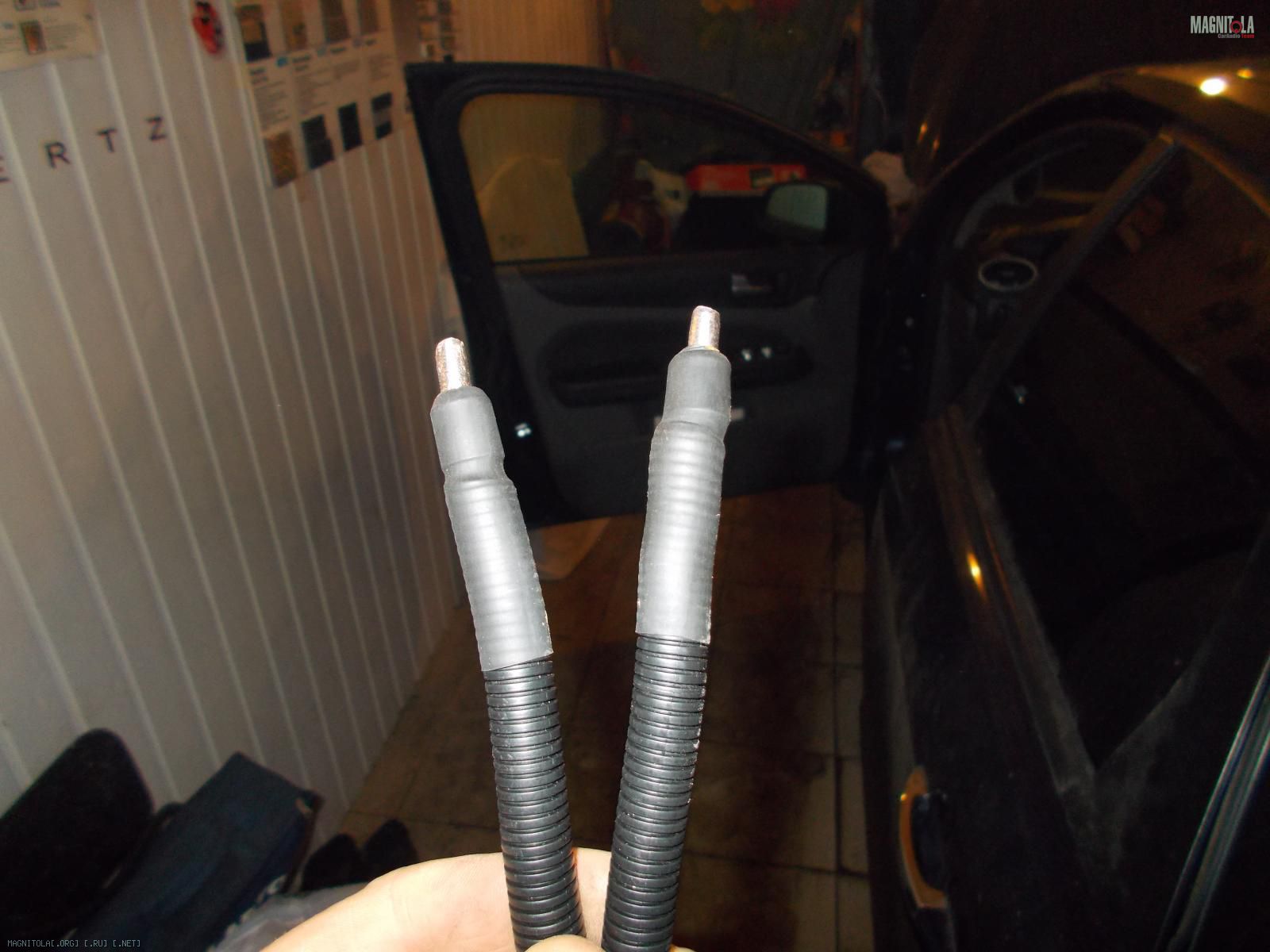

Четверки от конденсатора оформлял так же, а на вход в усилители использовал втулки и пяльник (СПАСИБО СОСЕДУ ЗА 120 ватный паяльник , а т б я долго мучался) Вложение 329828Вложение 329830Вложение 329832Вложение 329834Вложение 329836Вложение 329838

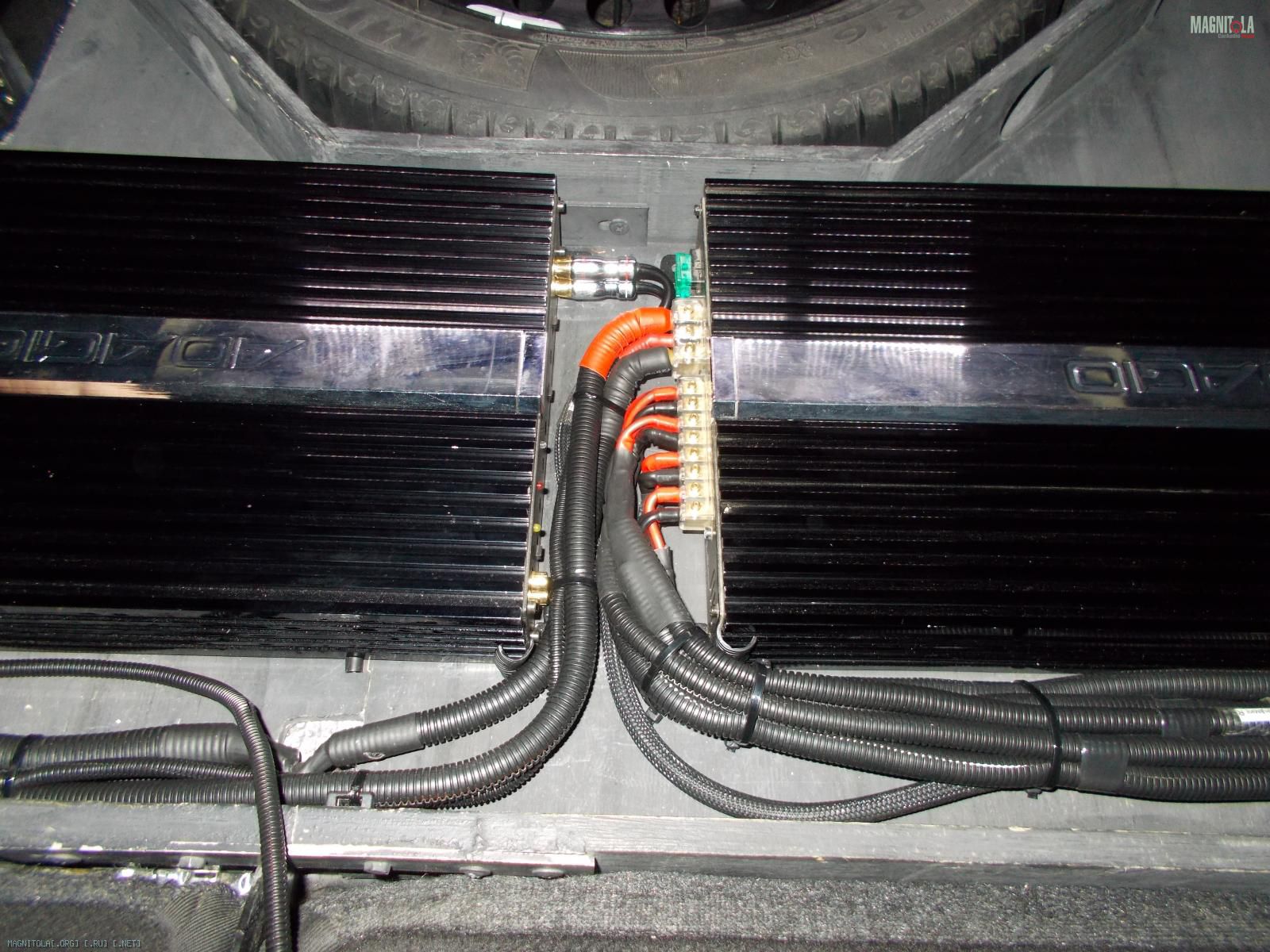

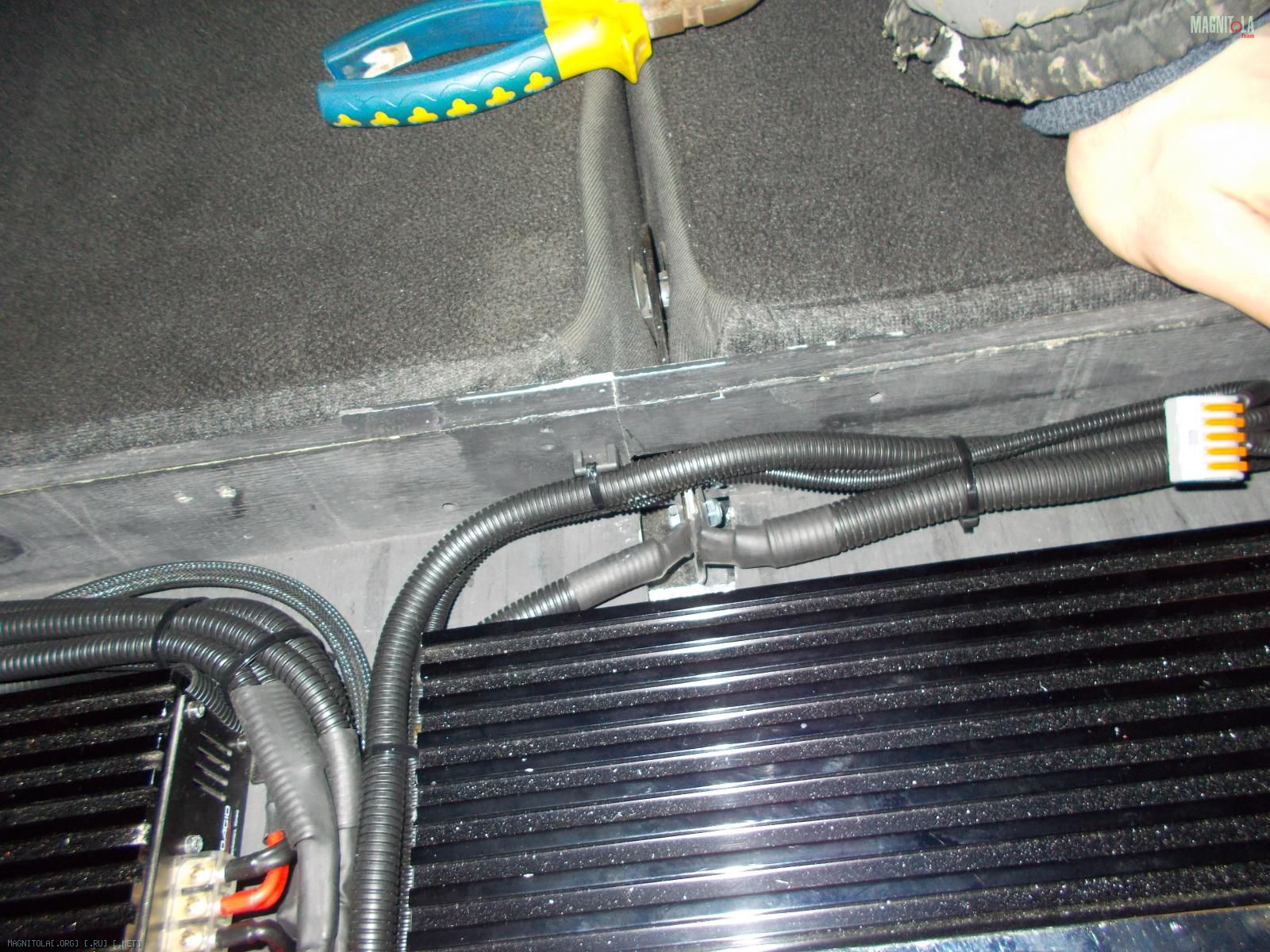

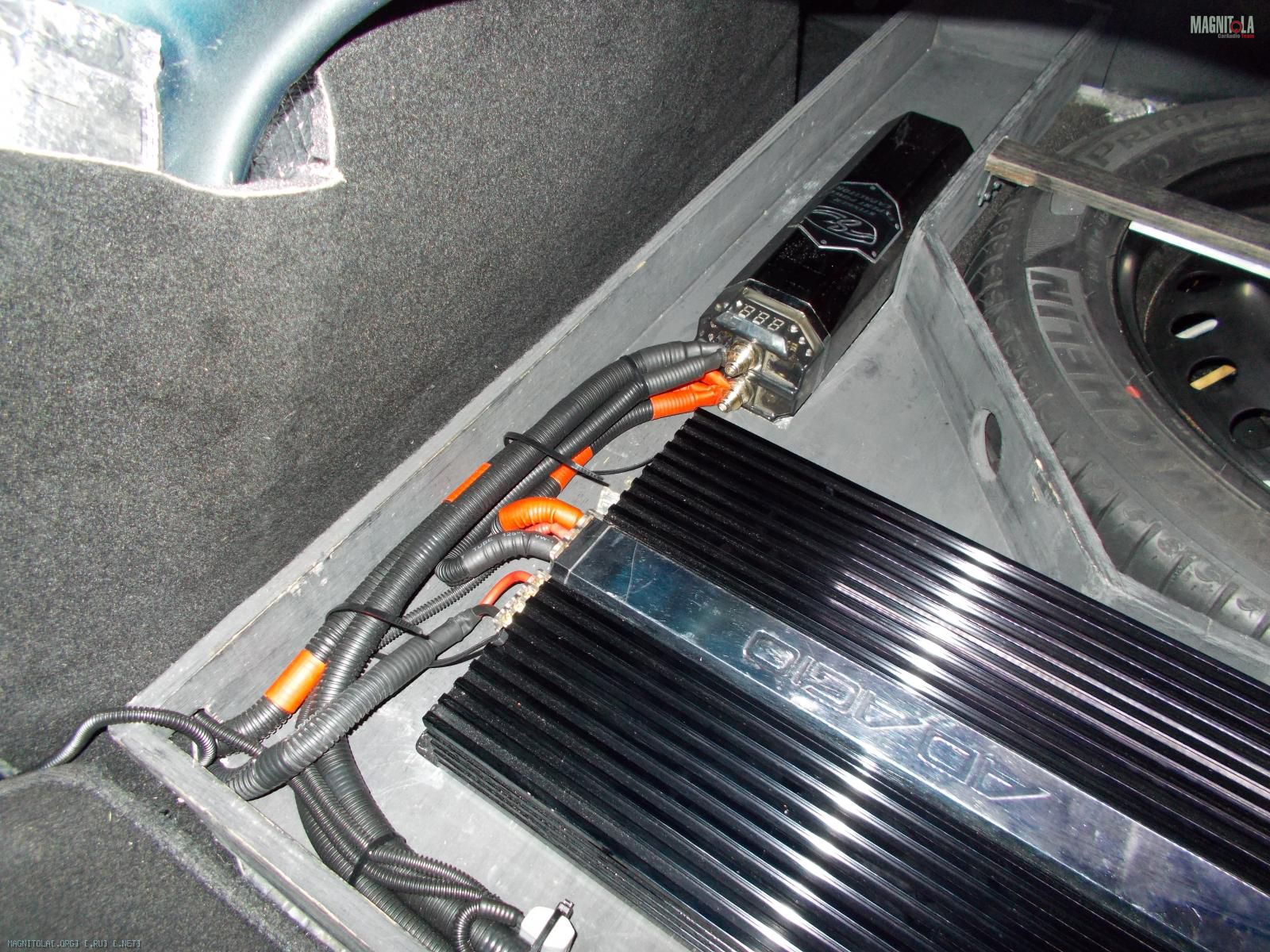

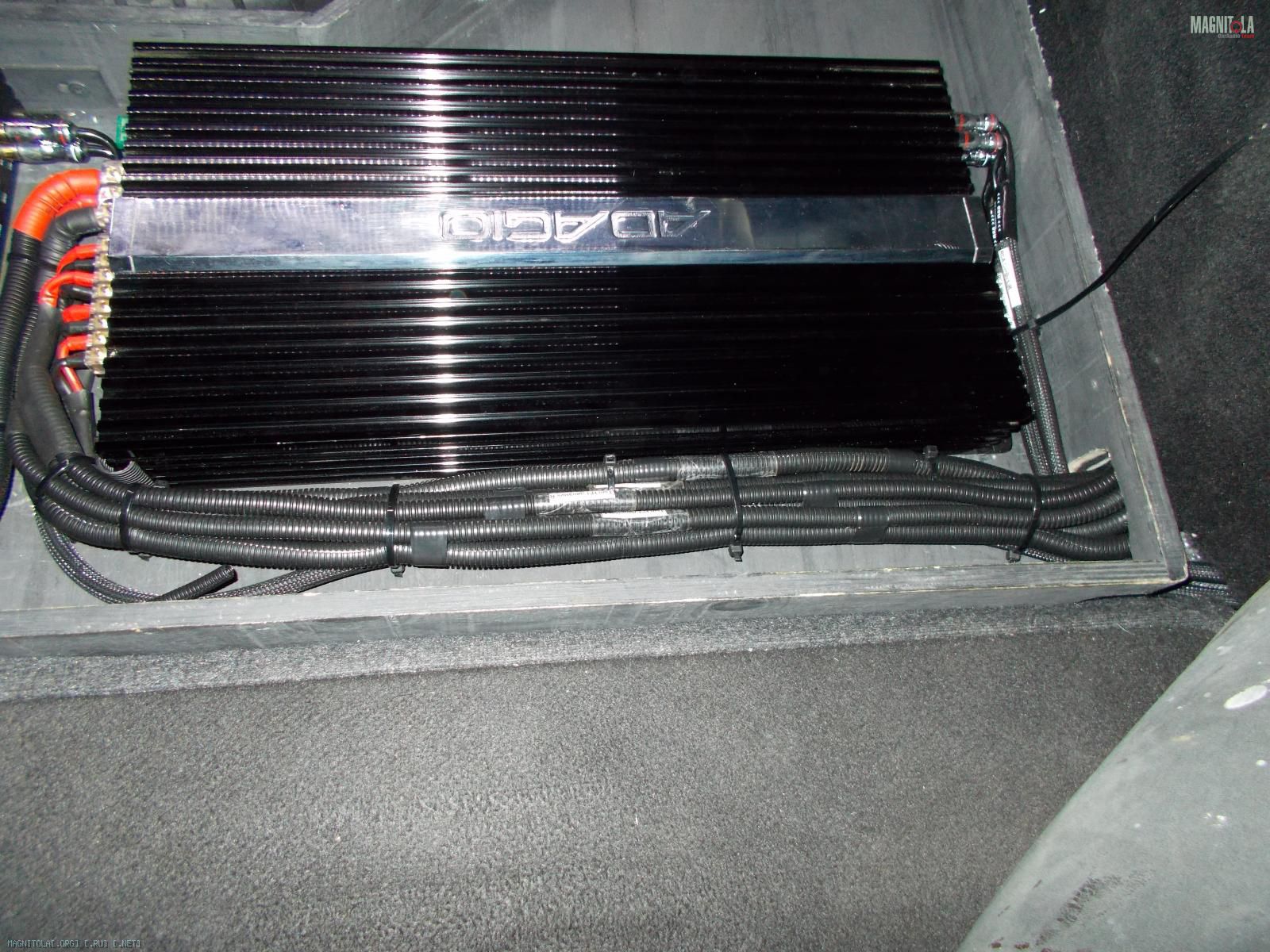

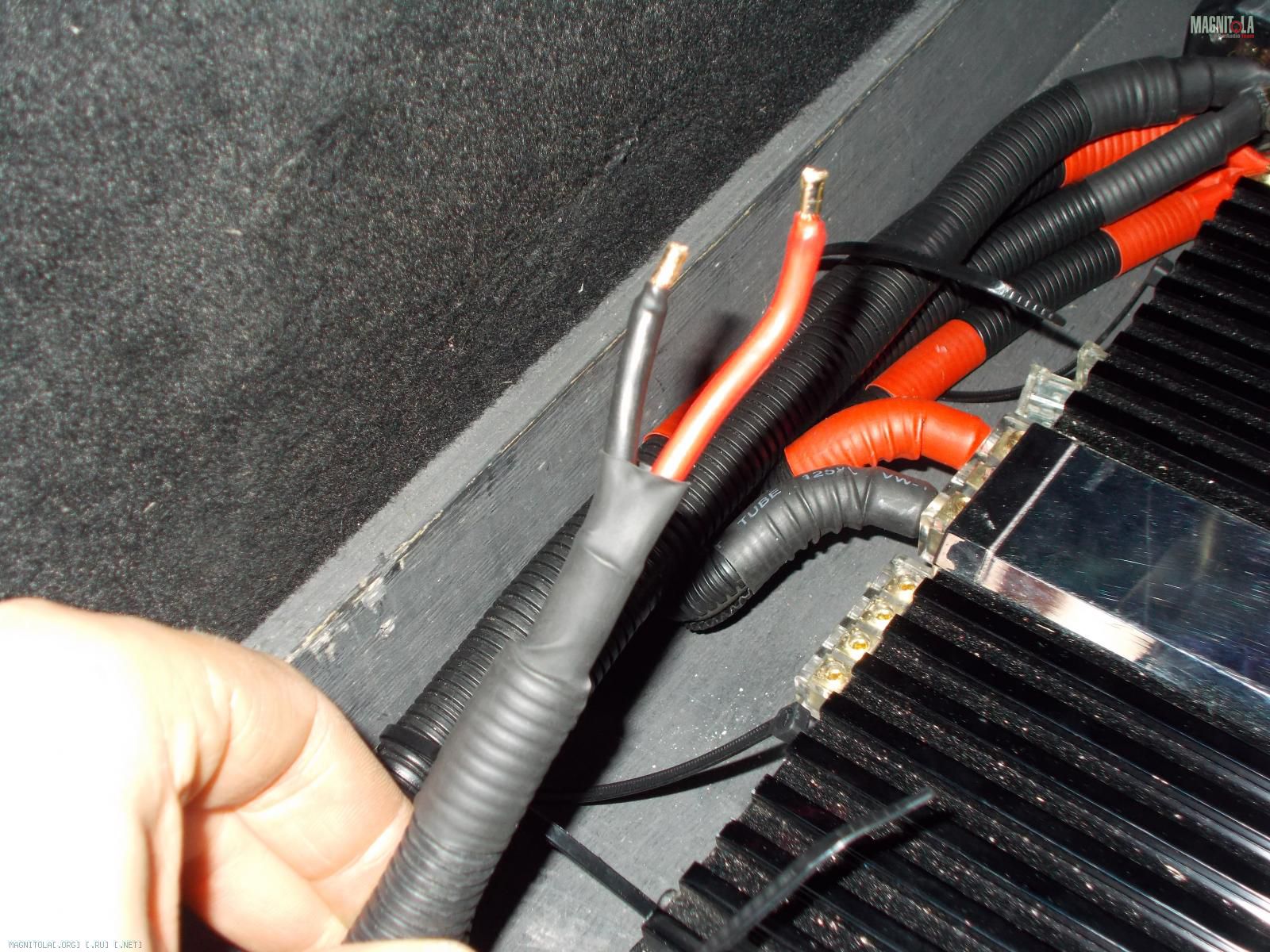

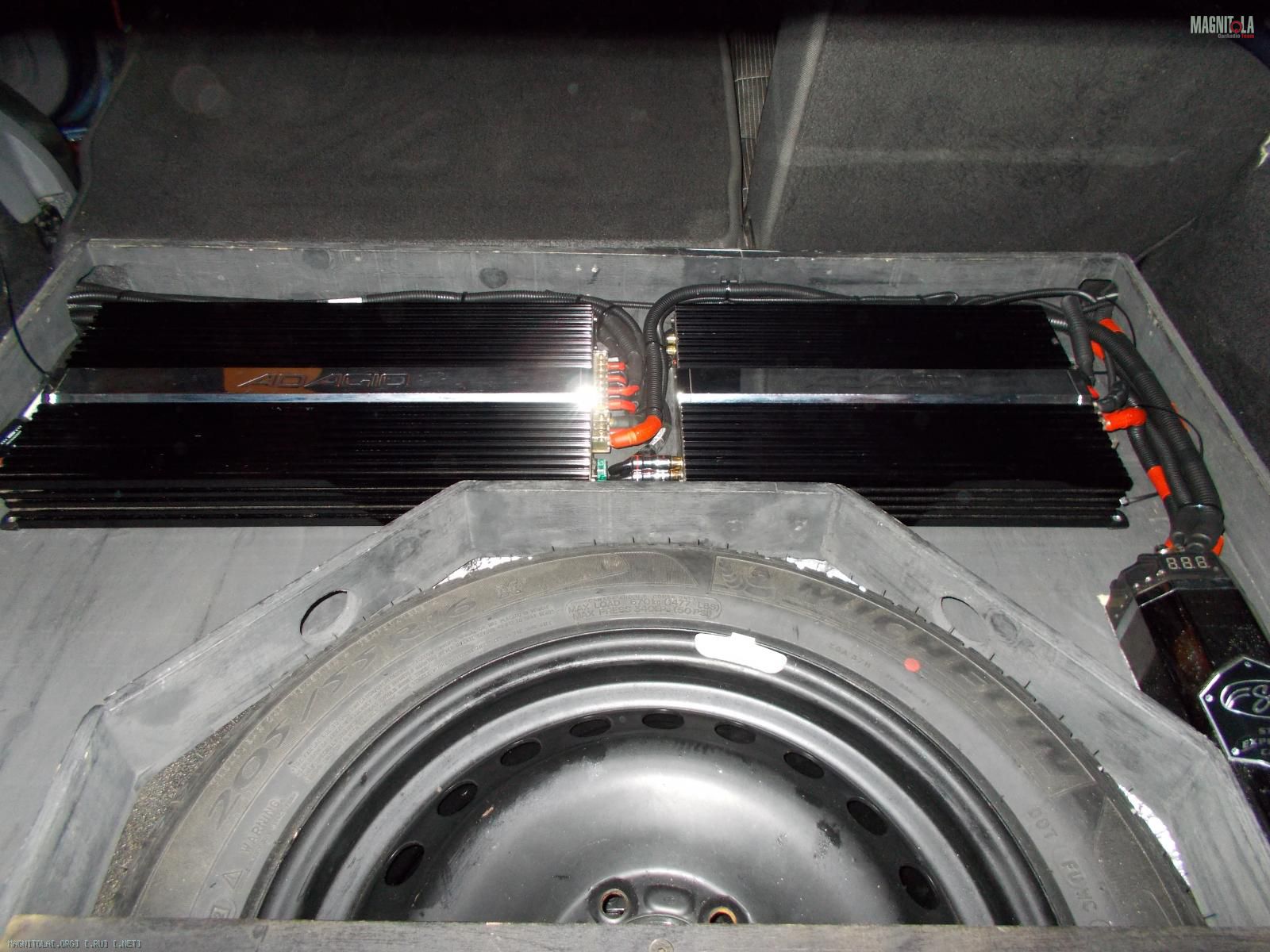

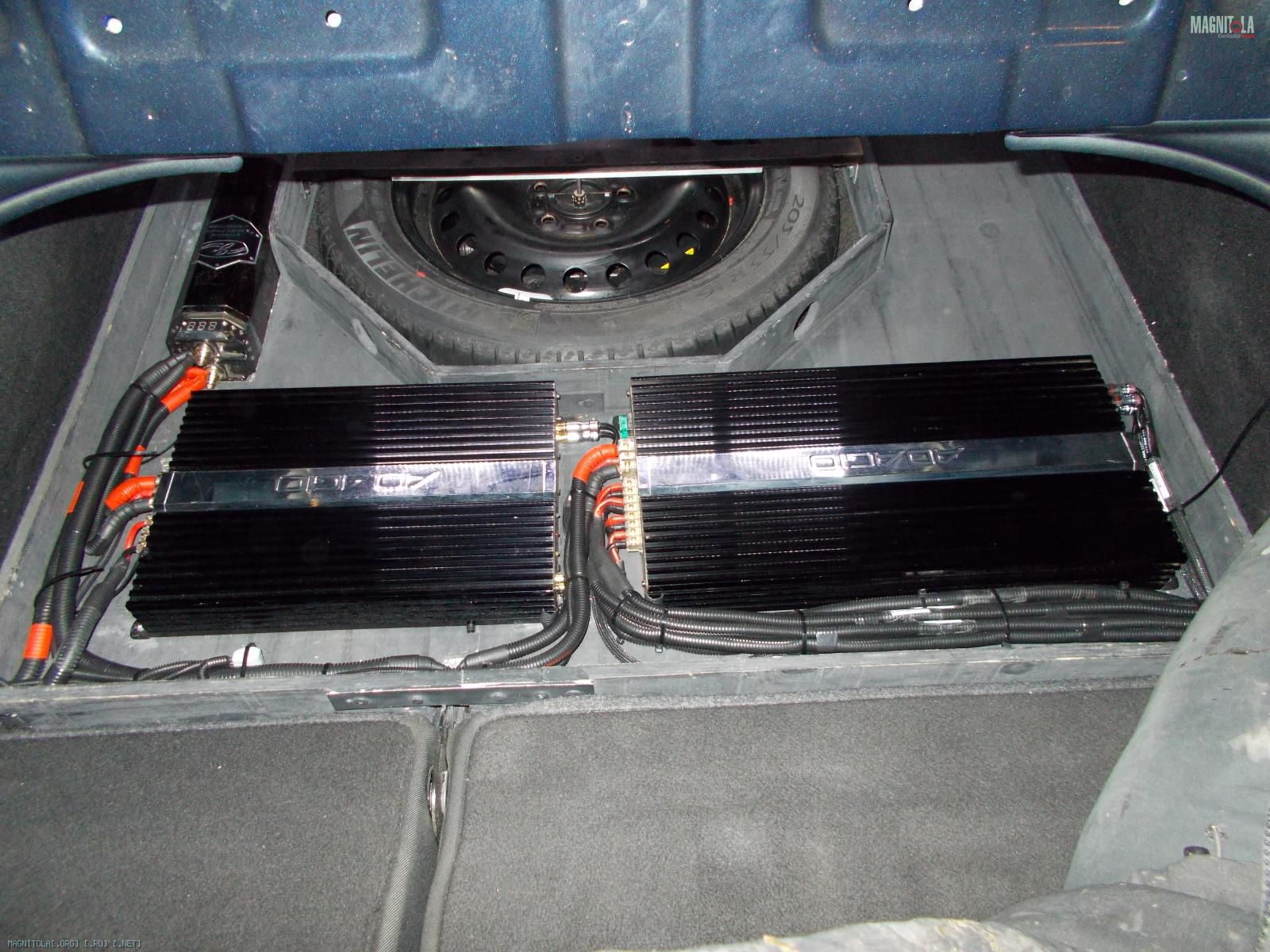

Когда все подсоединил получилось вот как то так,Вложение 329840Вложение 329842Вложение 329844Вложение 329846Вложение 329848Вложение 329850Вложение 329852 пока конечно не все хомуты затянуты и усилители не прикручены для регулировок в дальнейшем

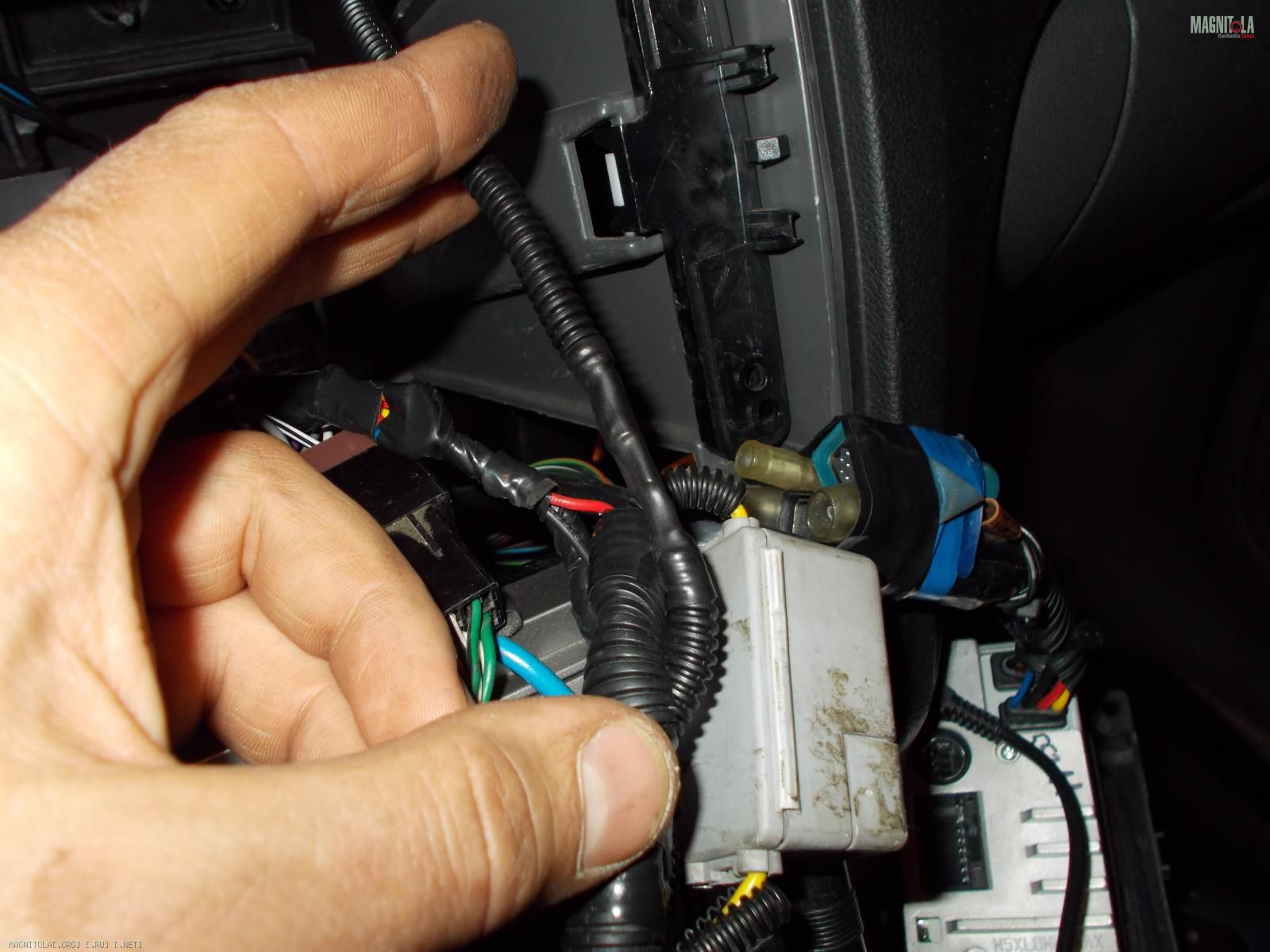

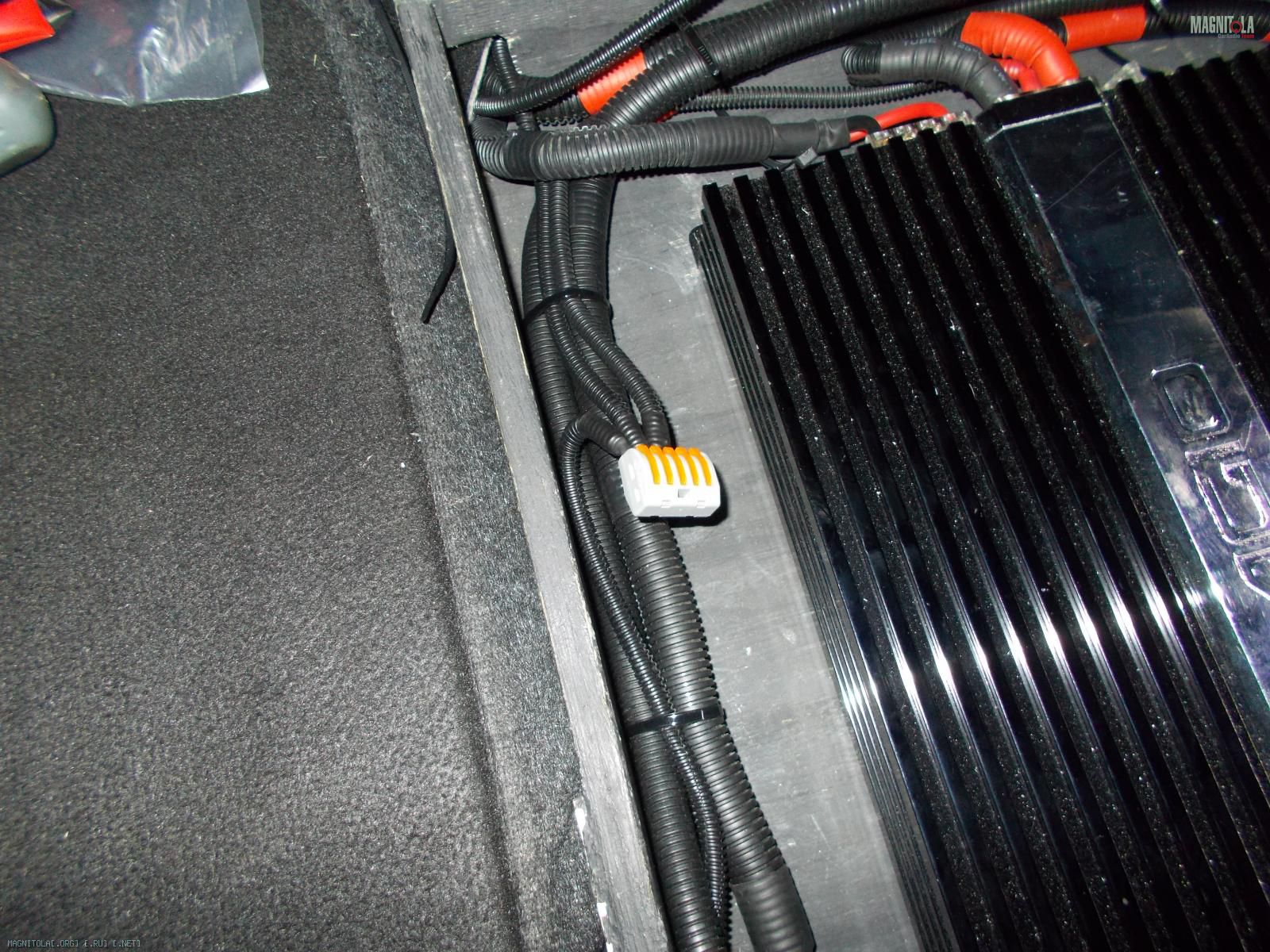

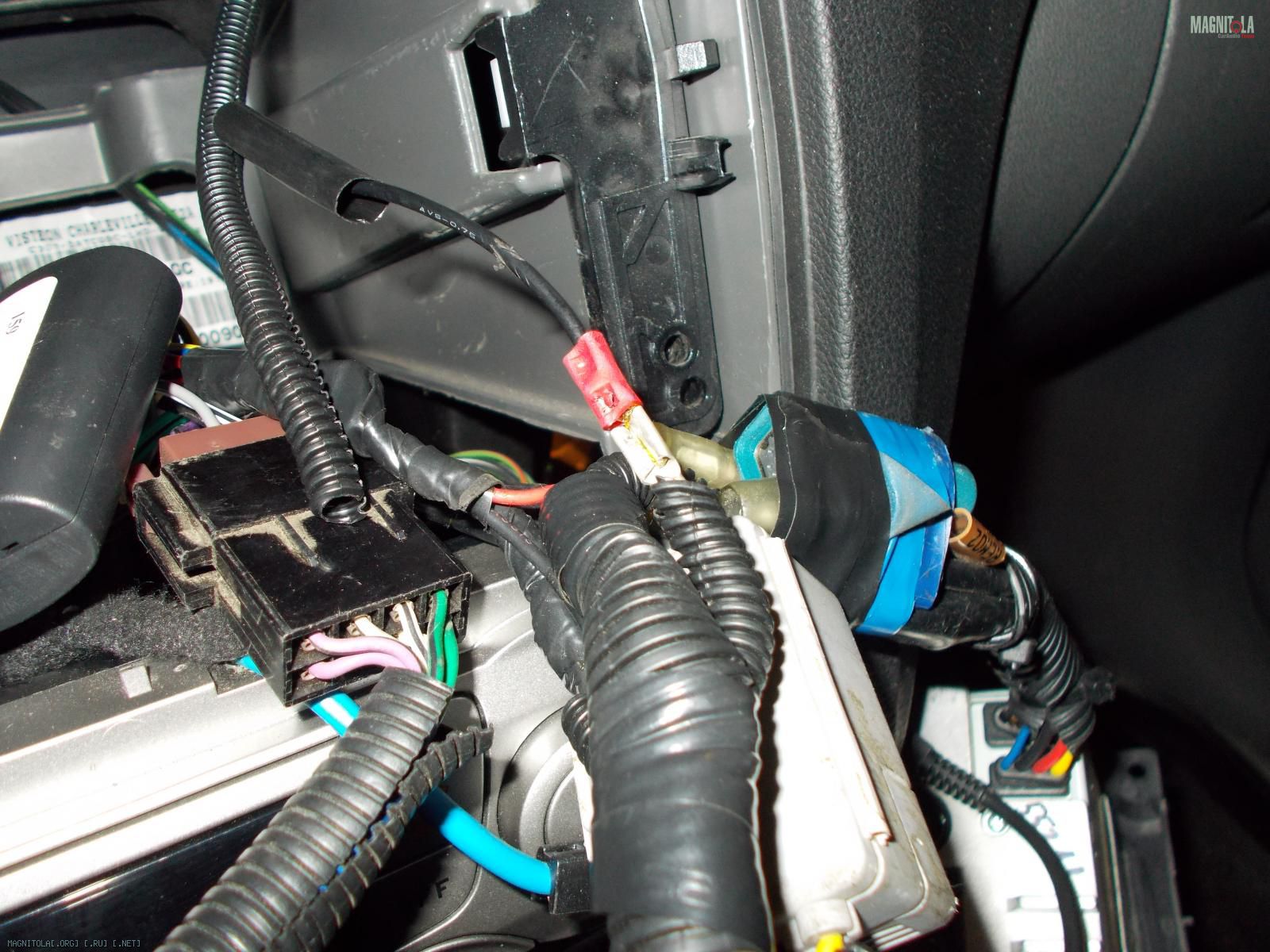

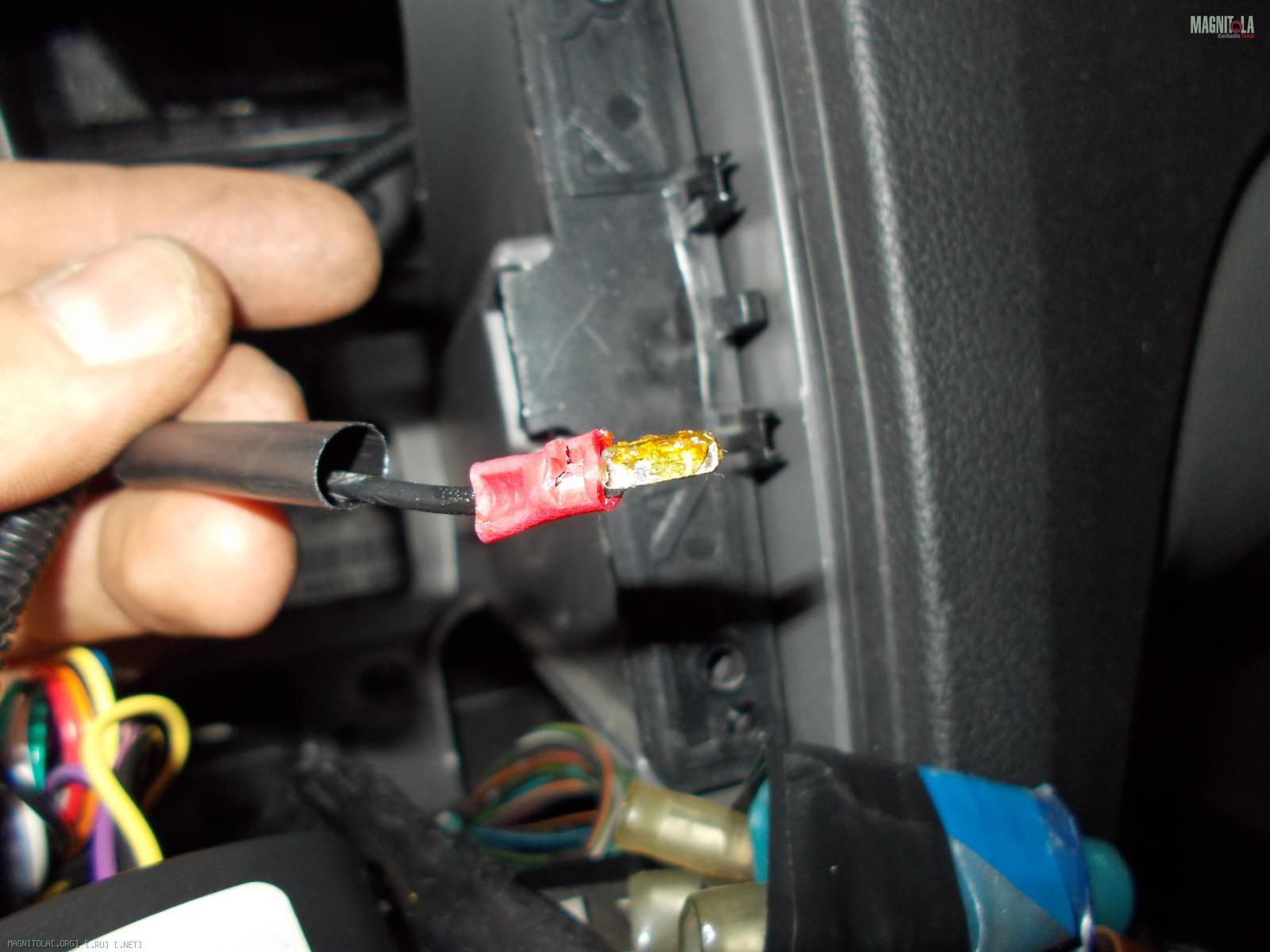

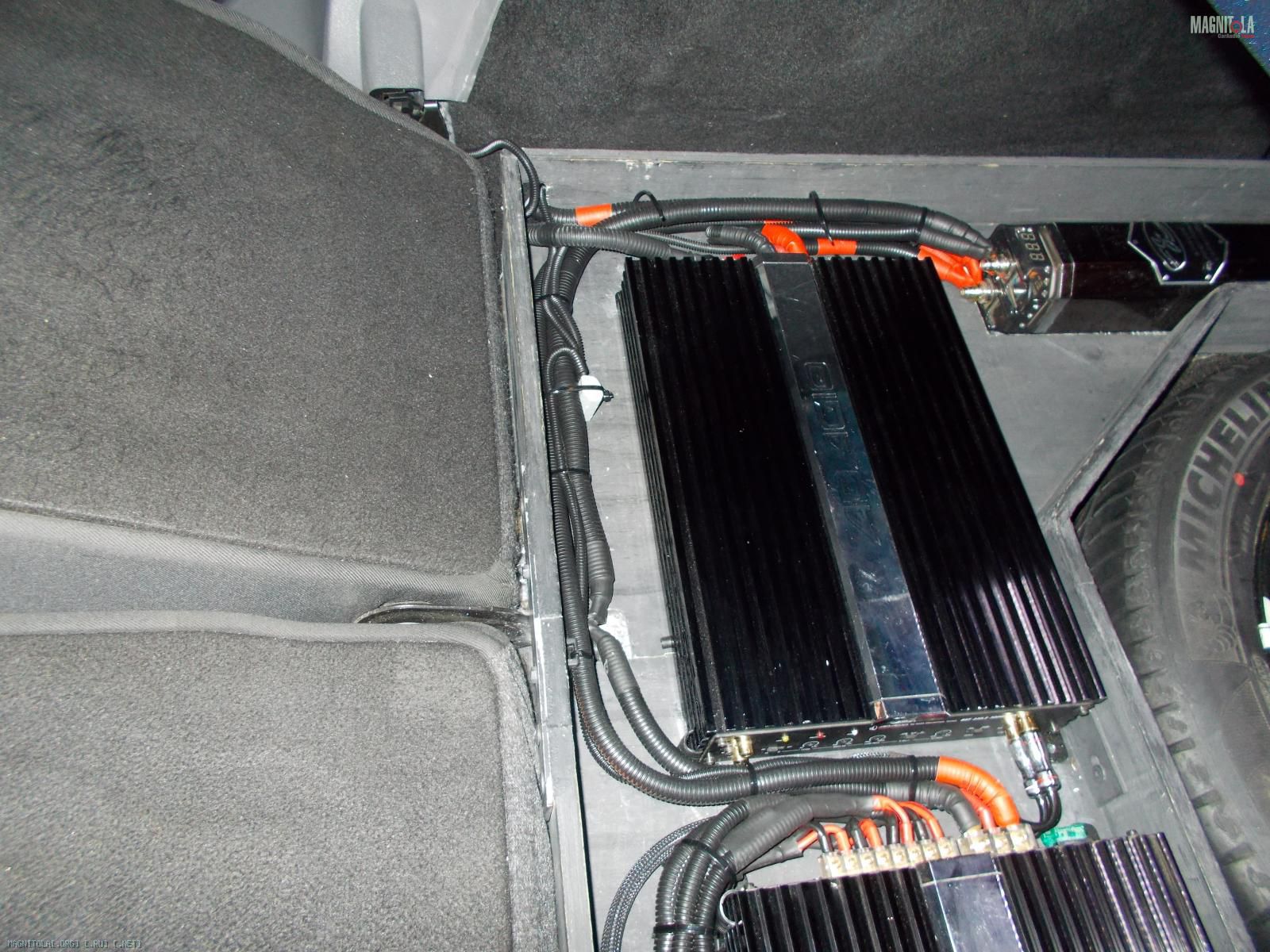

Оформления провода управления усилителями, использовал электрический разветвитель ВАГОВложение 329854Вложение 329856, подсоединение от магнитолы его же Вложение 329858Вложение 329860Вложение 329862
Фу .. продолжим дальше

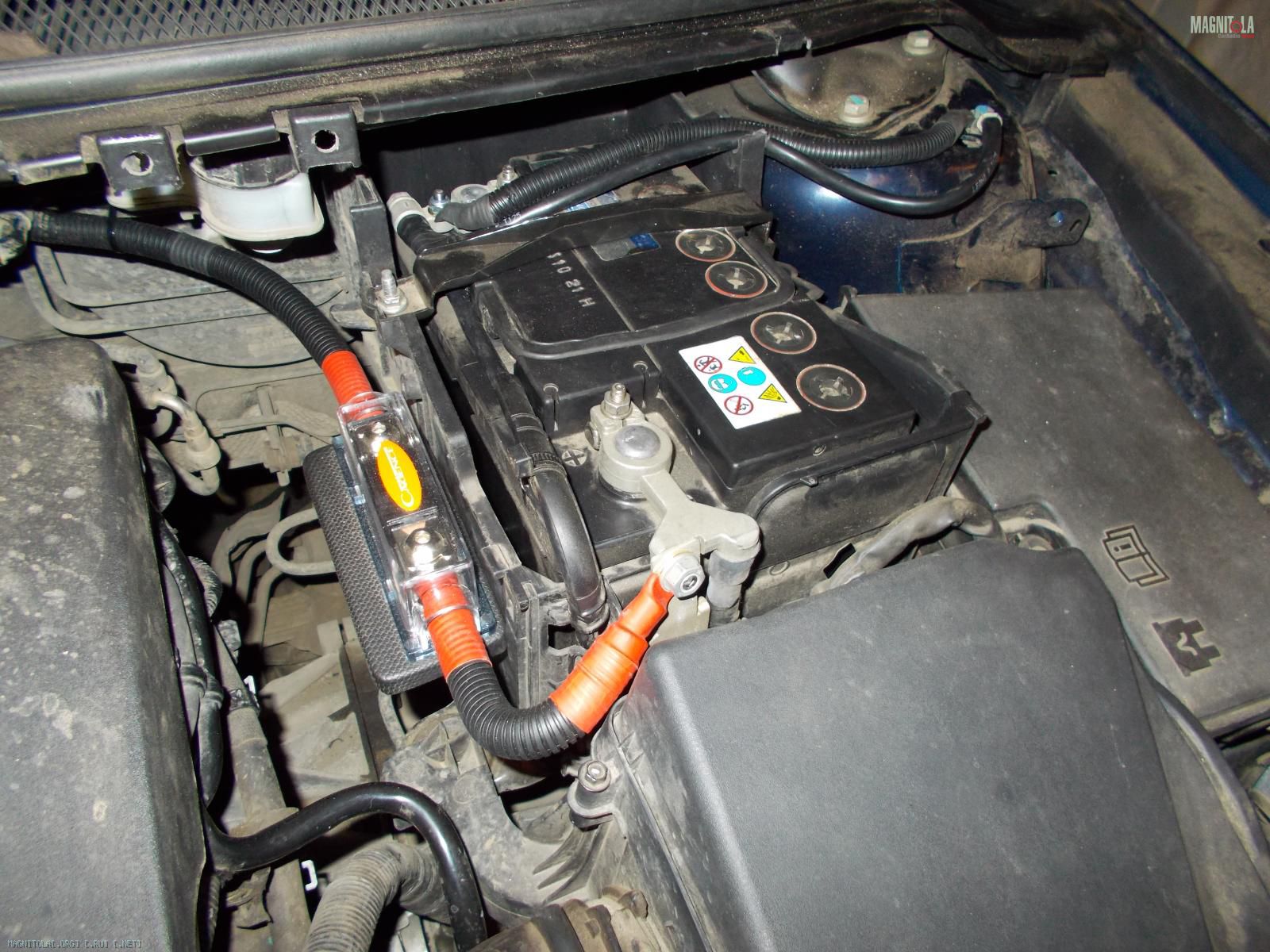

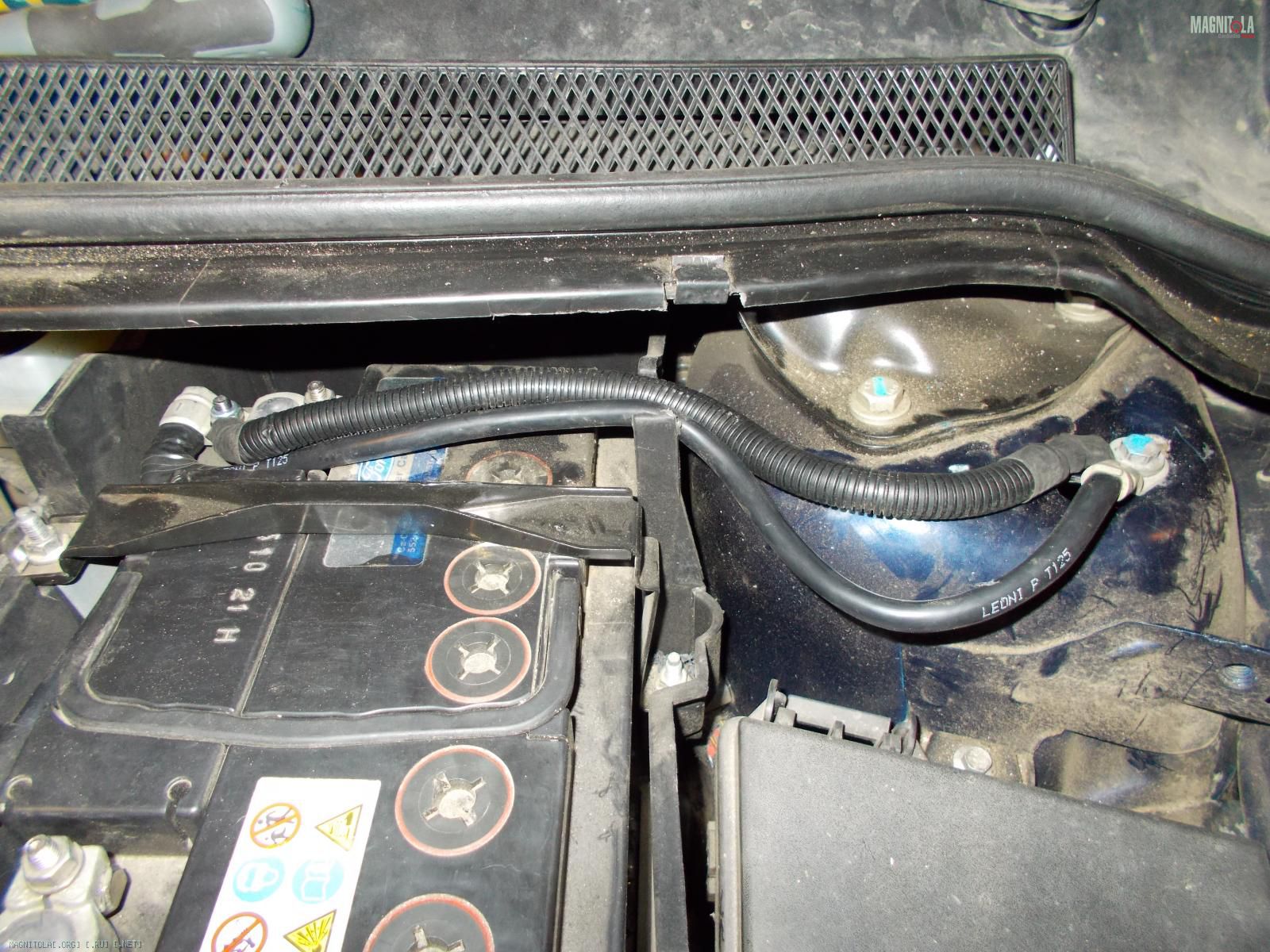

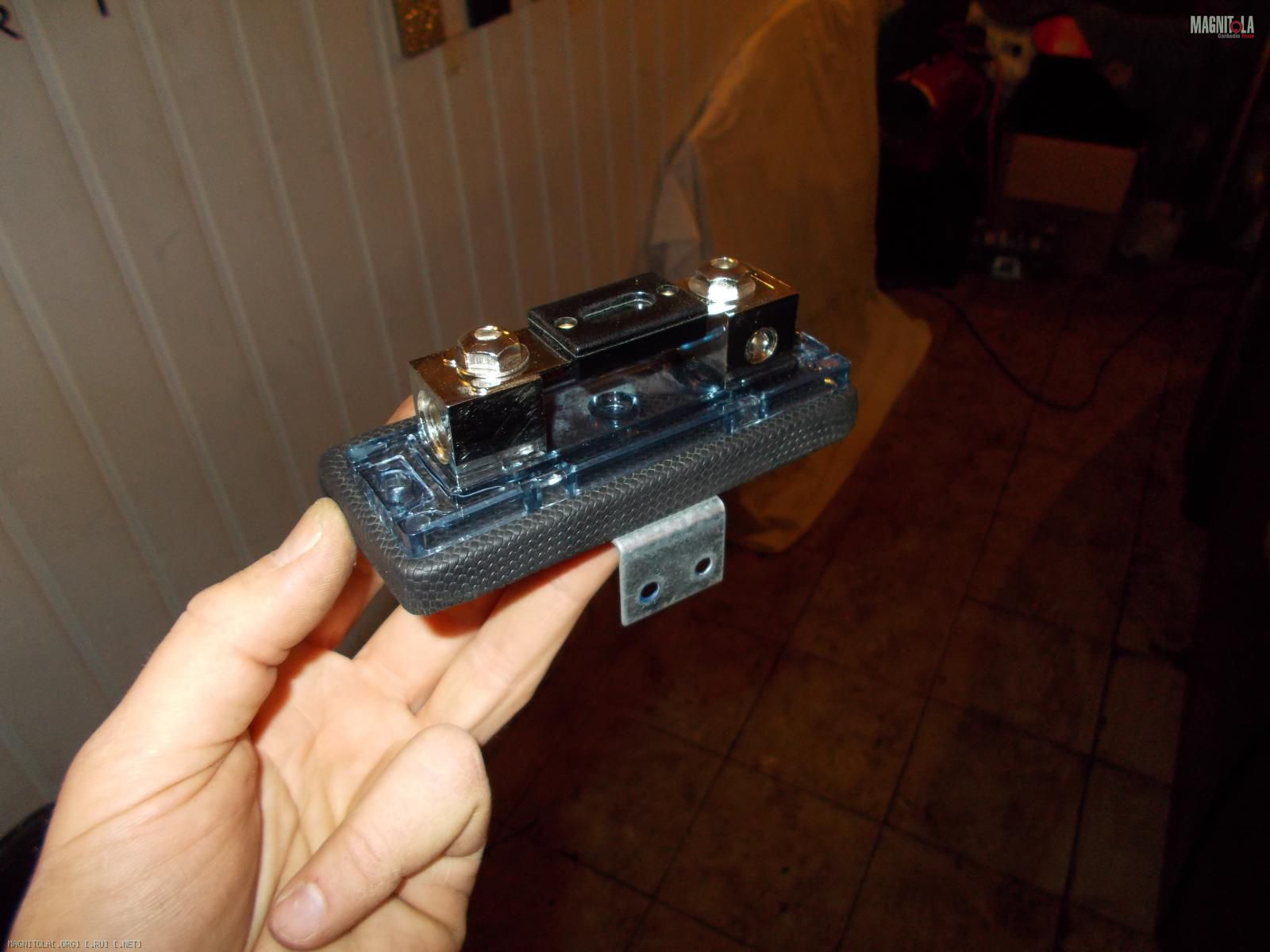

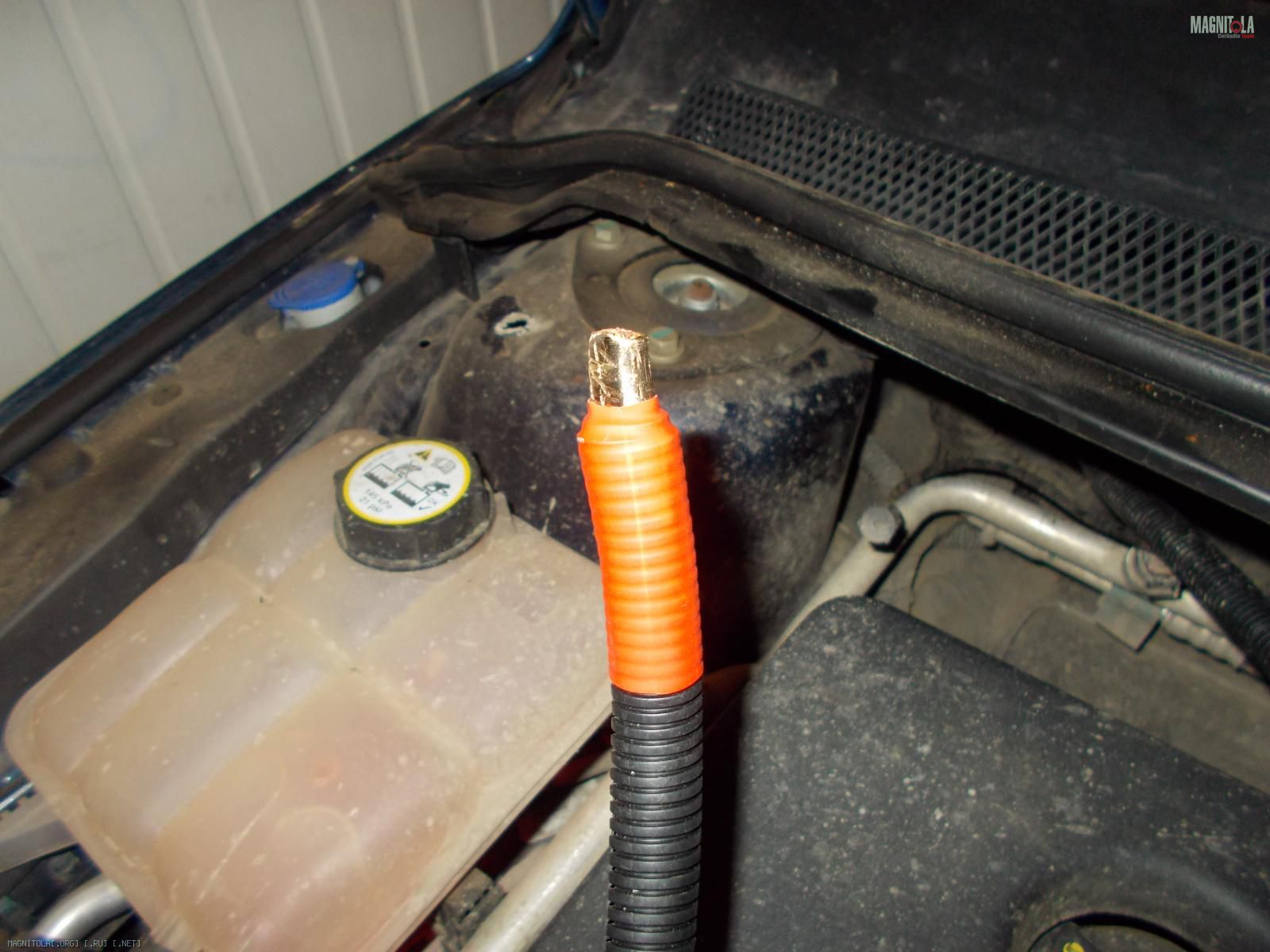

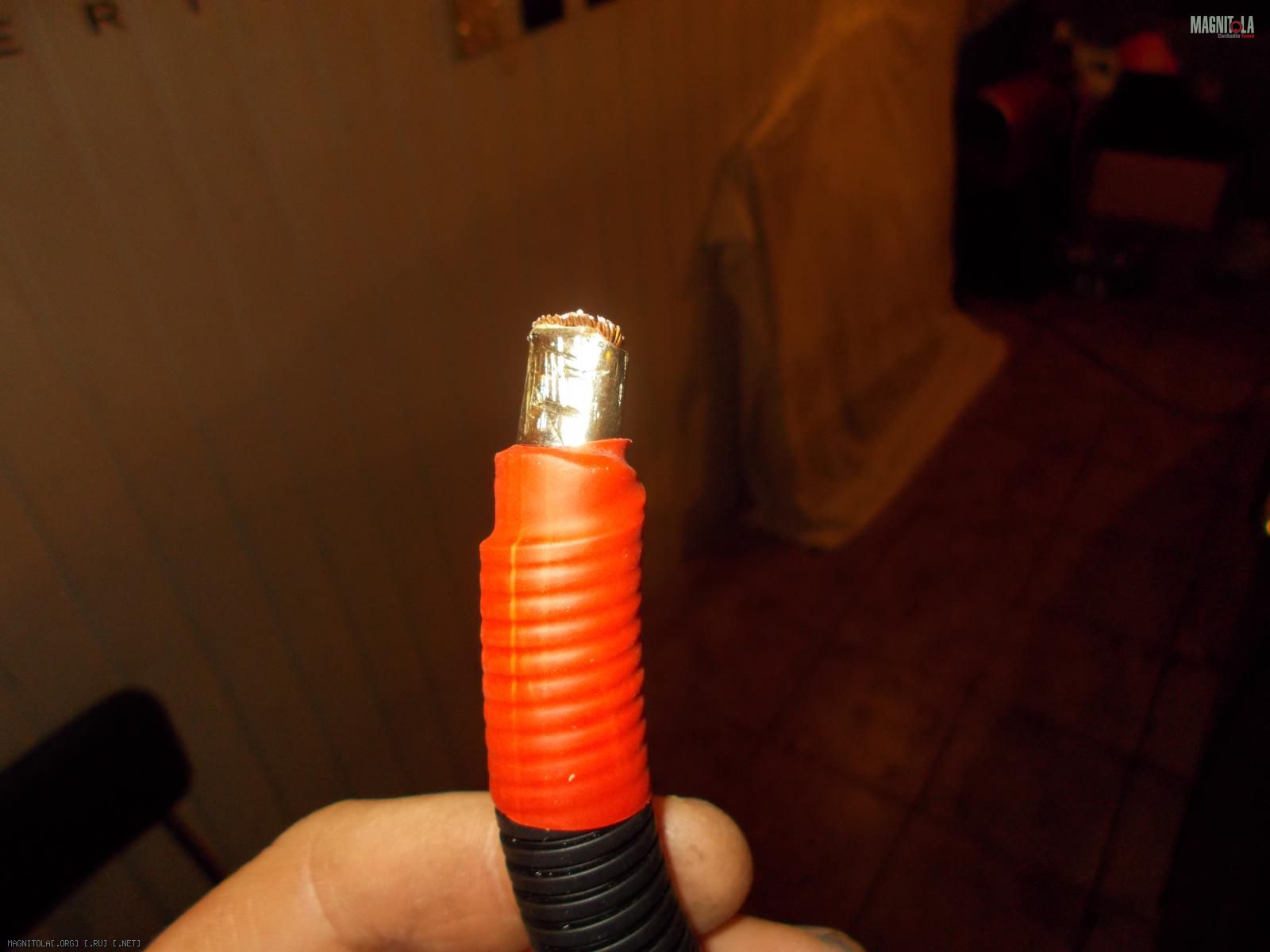

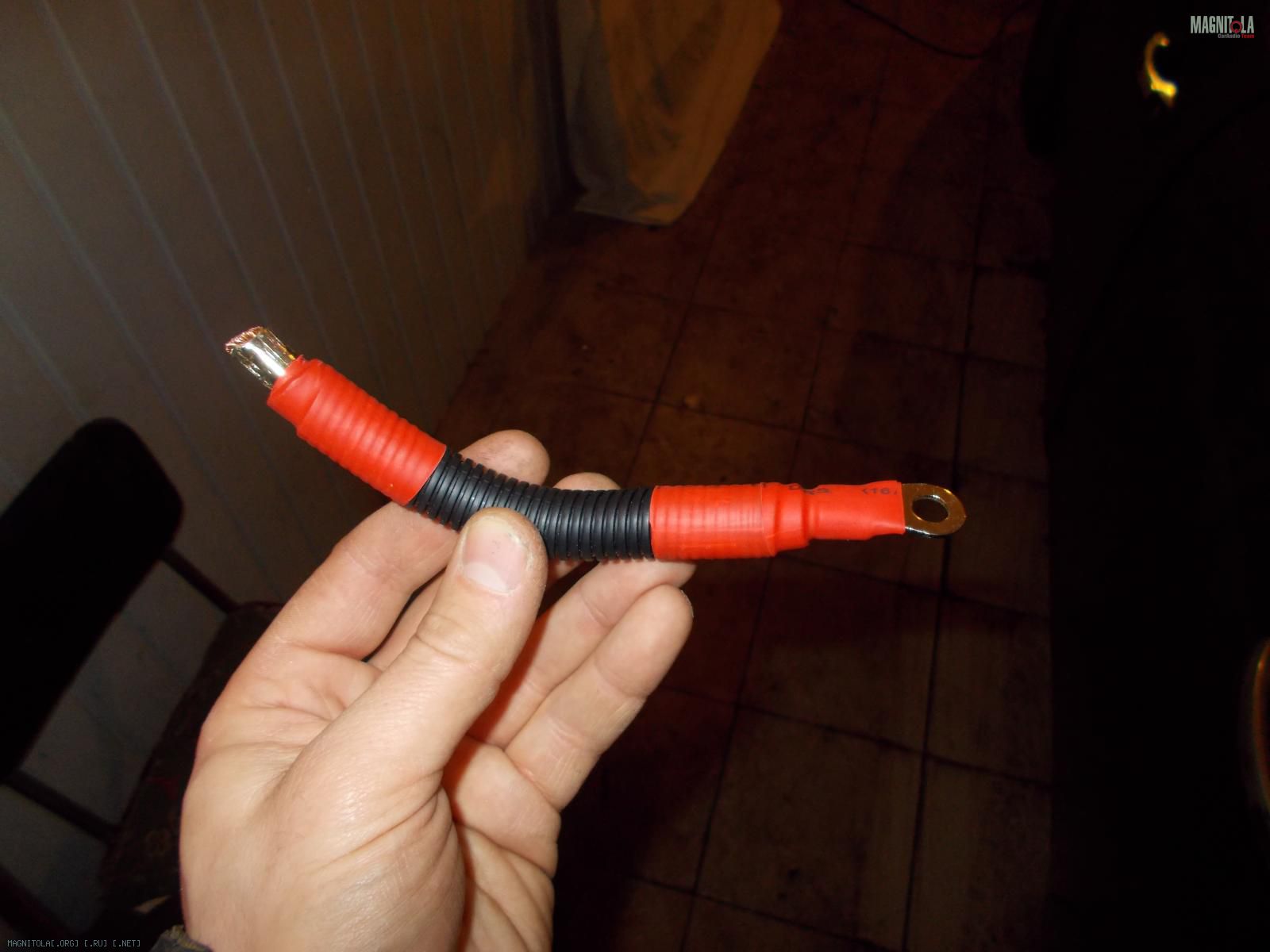

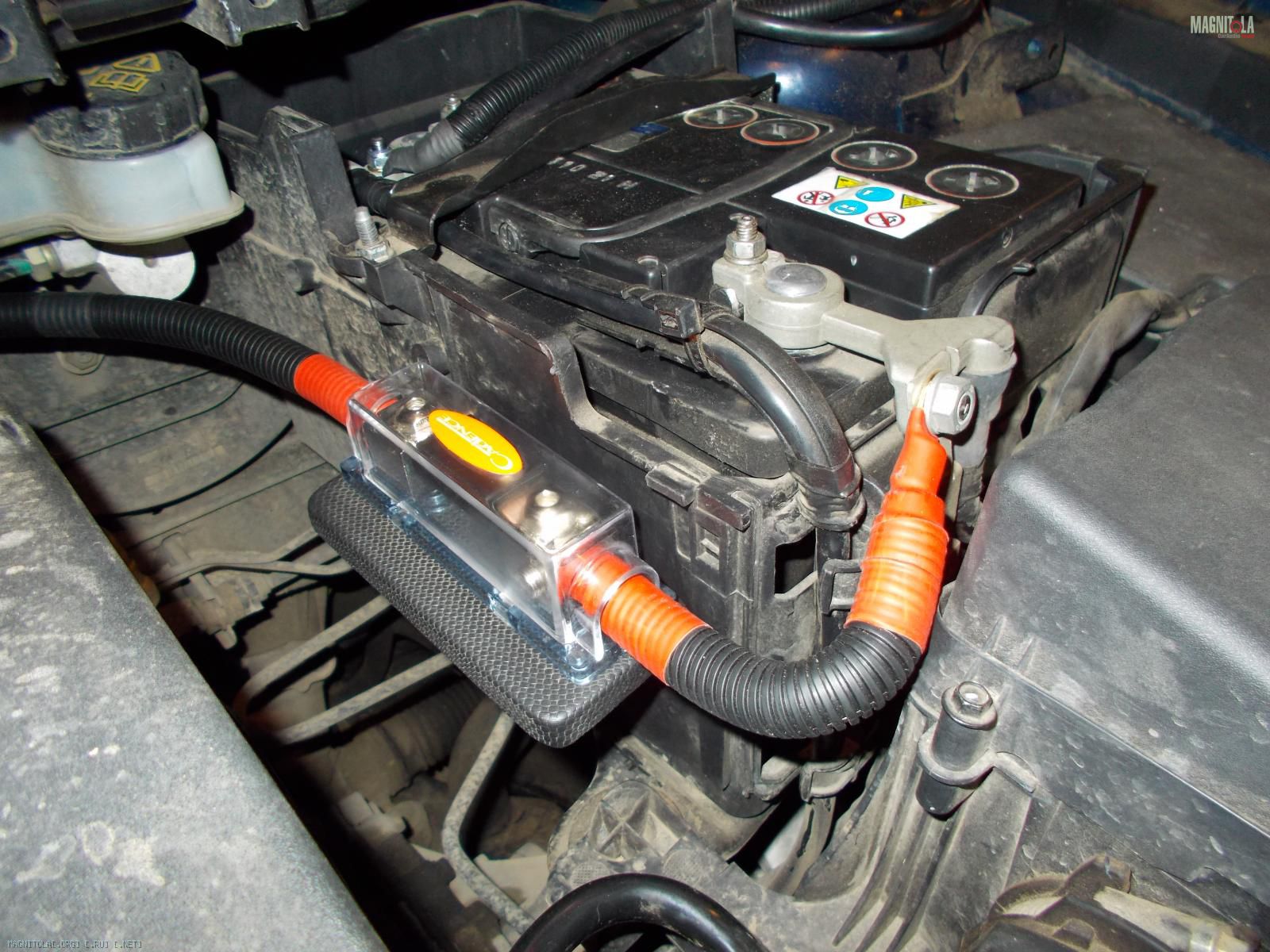

В субботу уже доделывал под капотом. Изготовил крепление для усилителя и оформил плюс Вложение 329884Вложение 329886Вложение 329888Вложение 329890Вложение 329892Вложение 329894 и завел дополнительную массу на аккумулятор Вложение 329896
ПОСЛЕ всех манипуляций запустил всю систему, и УРА ВСЕ РАБОТАЕТ!!! Сначало воткнул в магнитолу только саб , т.к. миды еще не деделал, ездил наслаждался и все мои труды были награждены, Саб нравится , и мощность есть и качество !

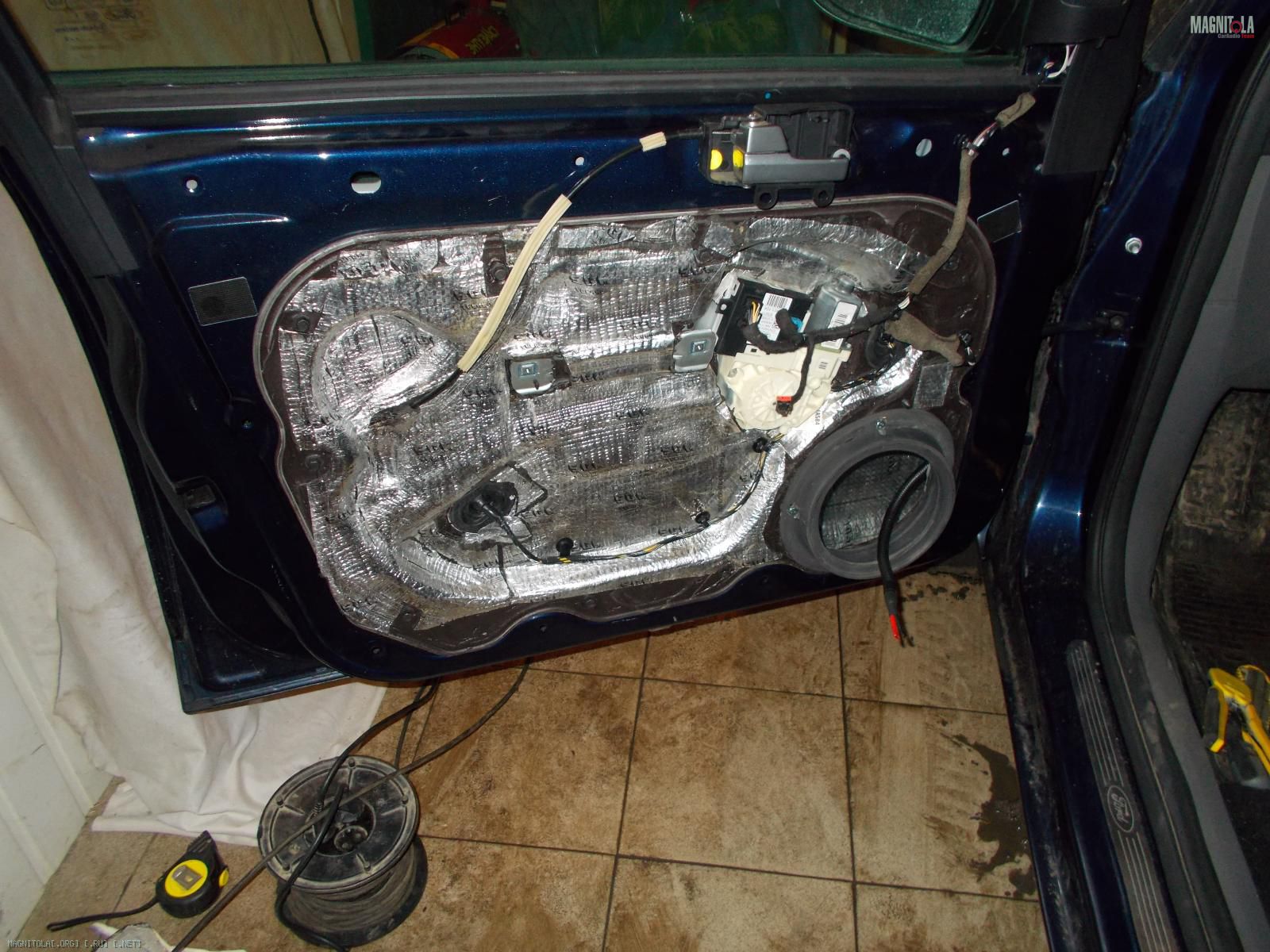

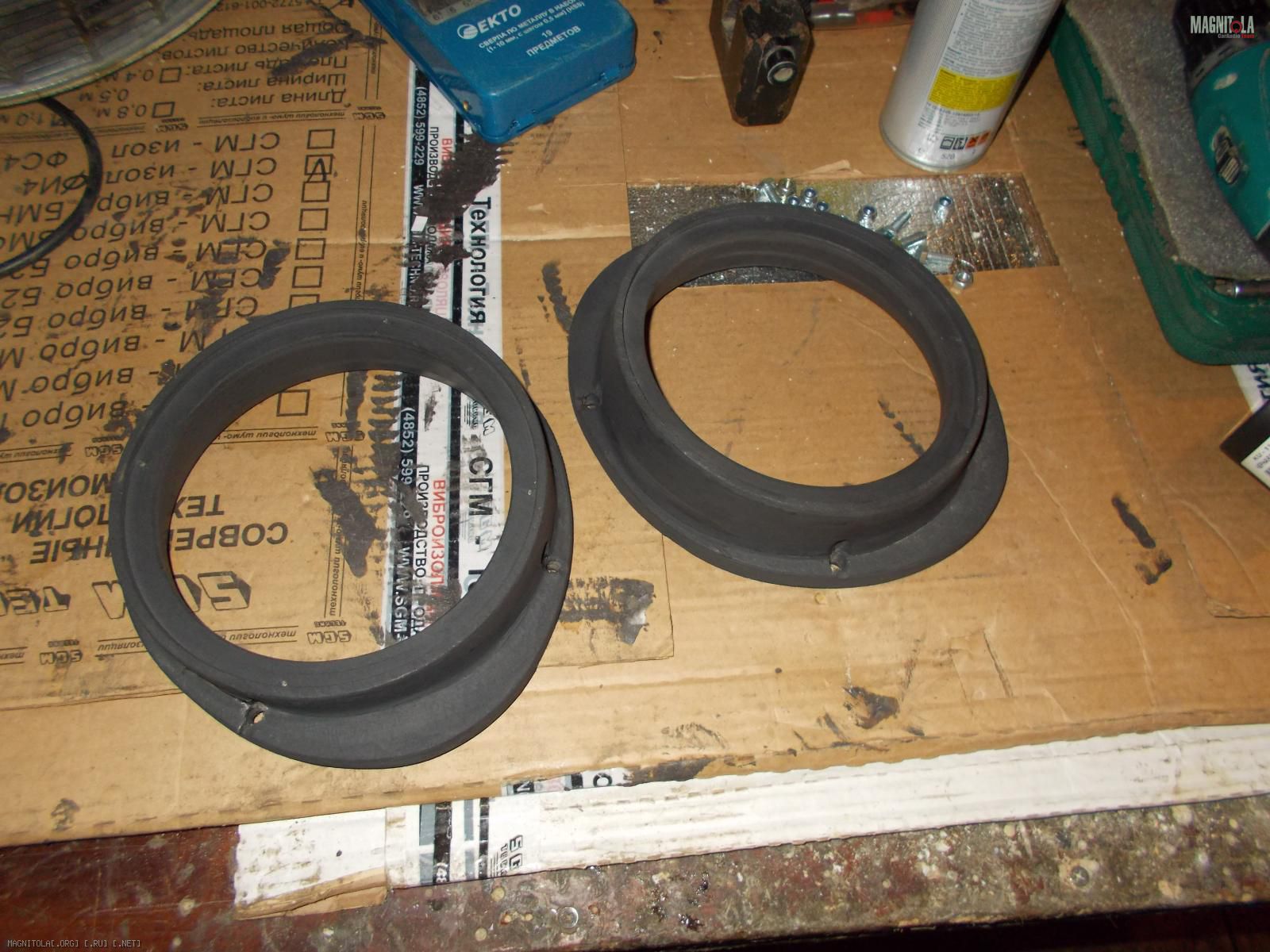

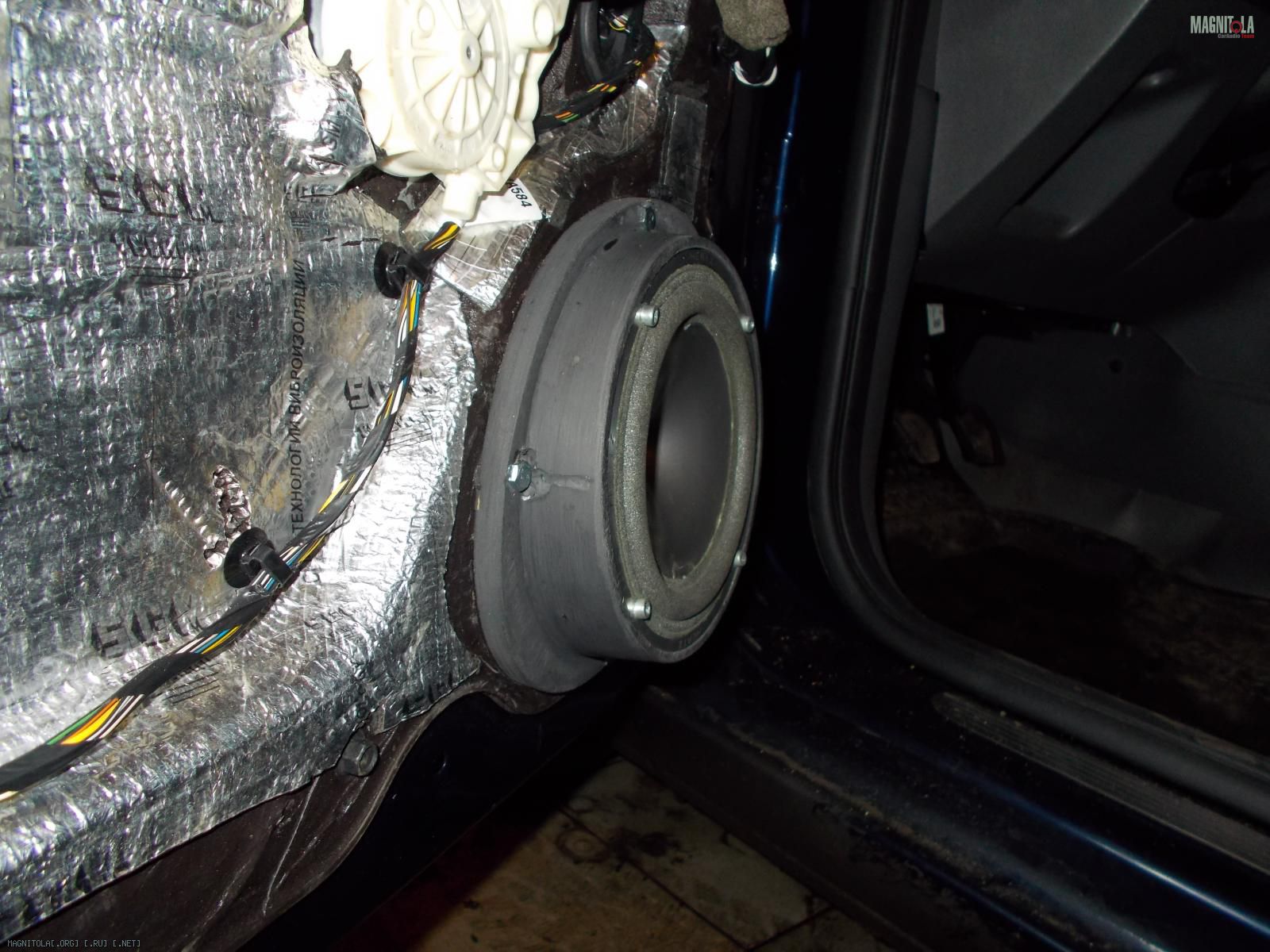

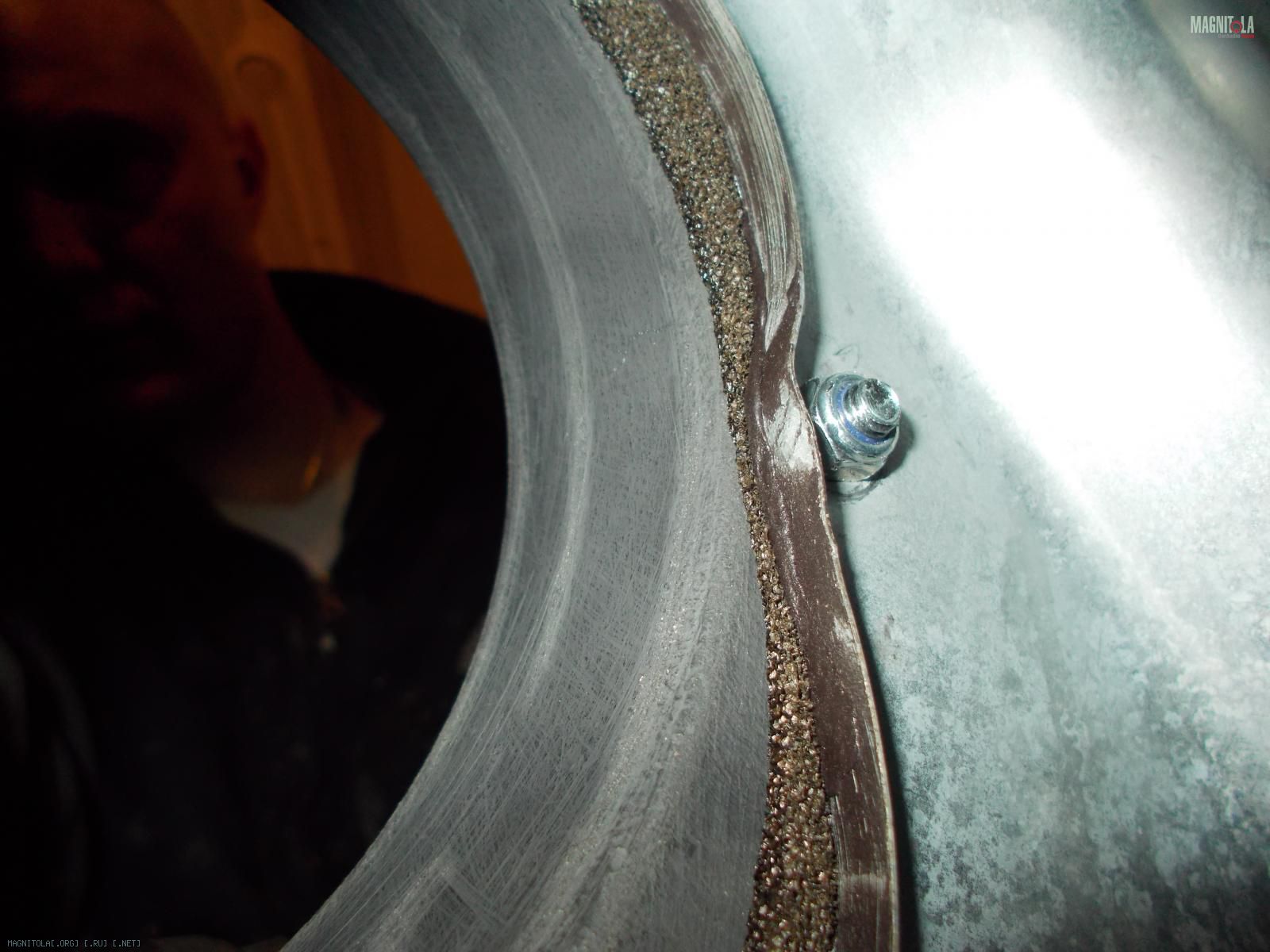

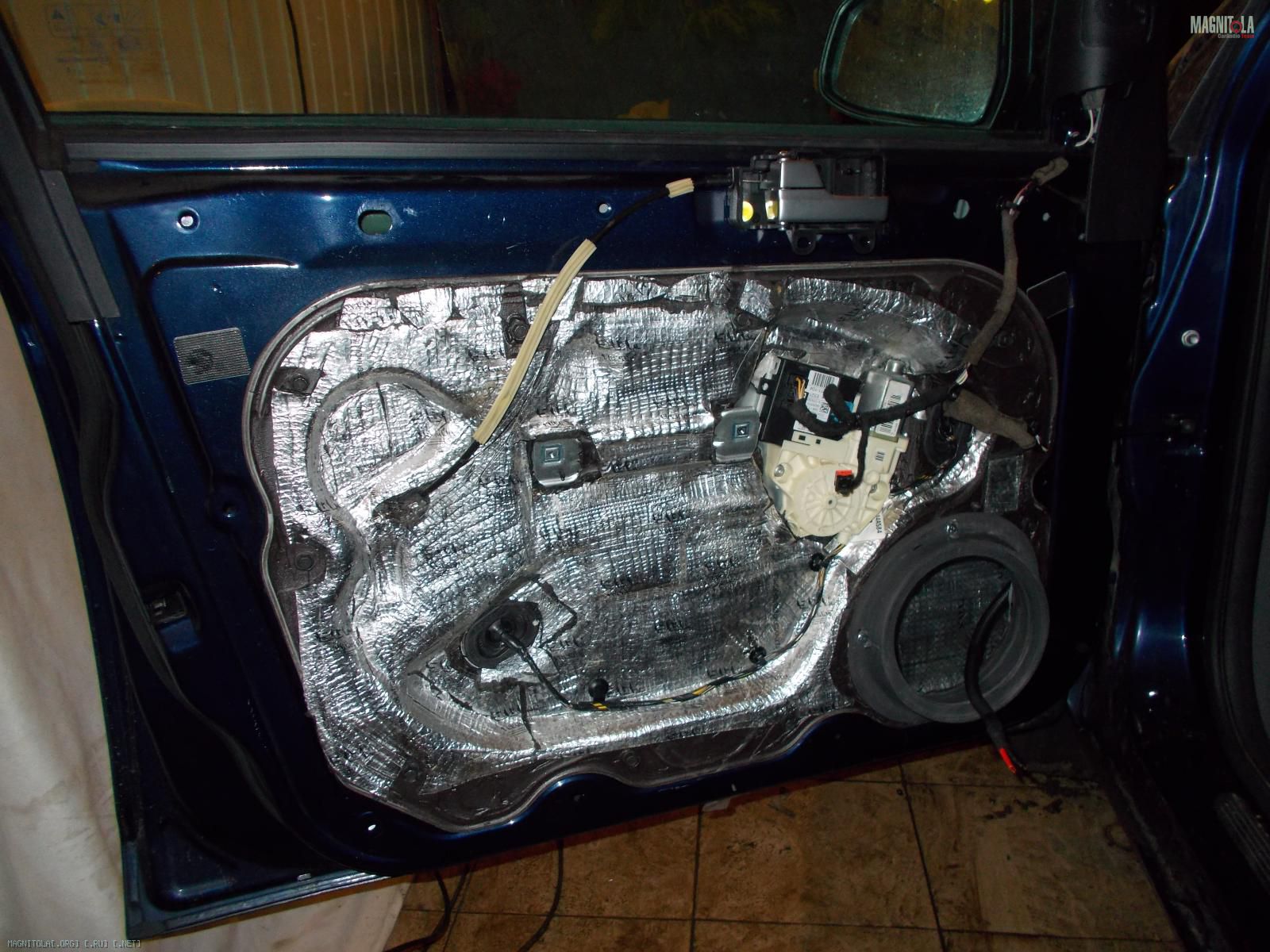

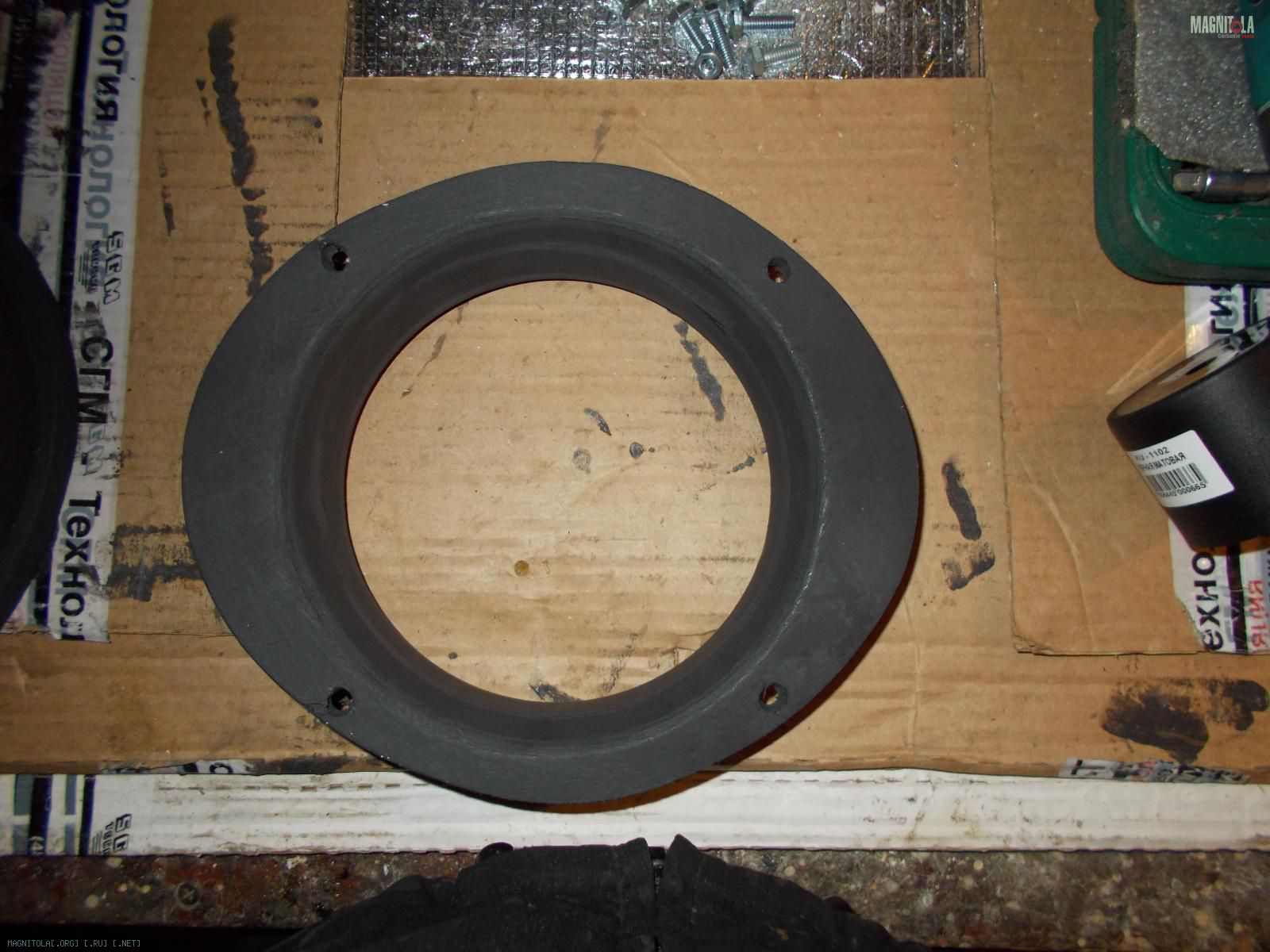

Вчера доделывал уже двери, выкрасил проставки , сделал все таки еще слой вибры для успокоения души бомбом 4 мм и прикрутил их на болты Вложение 329898Вложение 329900Вложение 329902Вложение 329904Вложение 329906

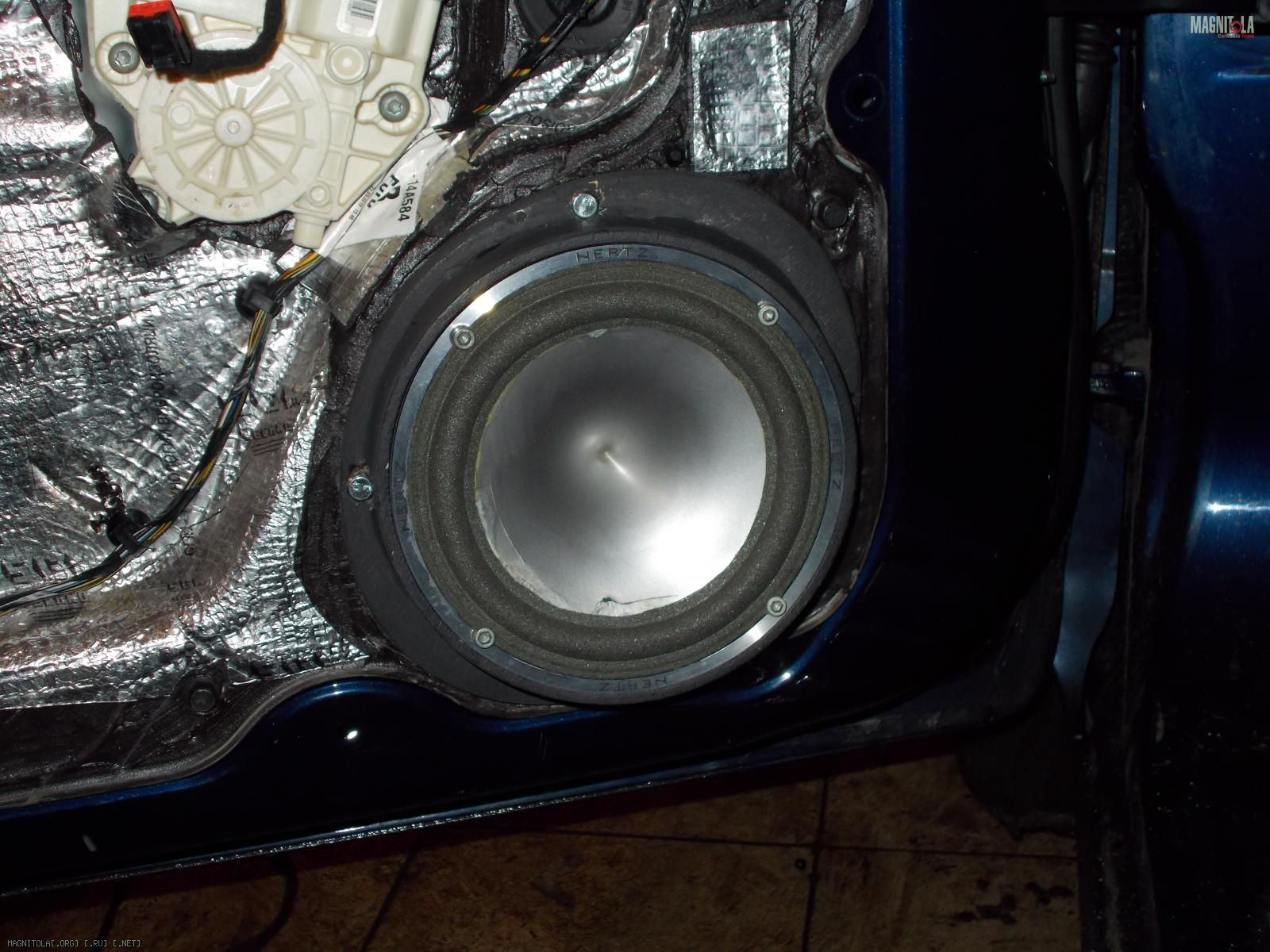

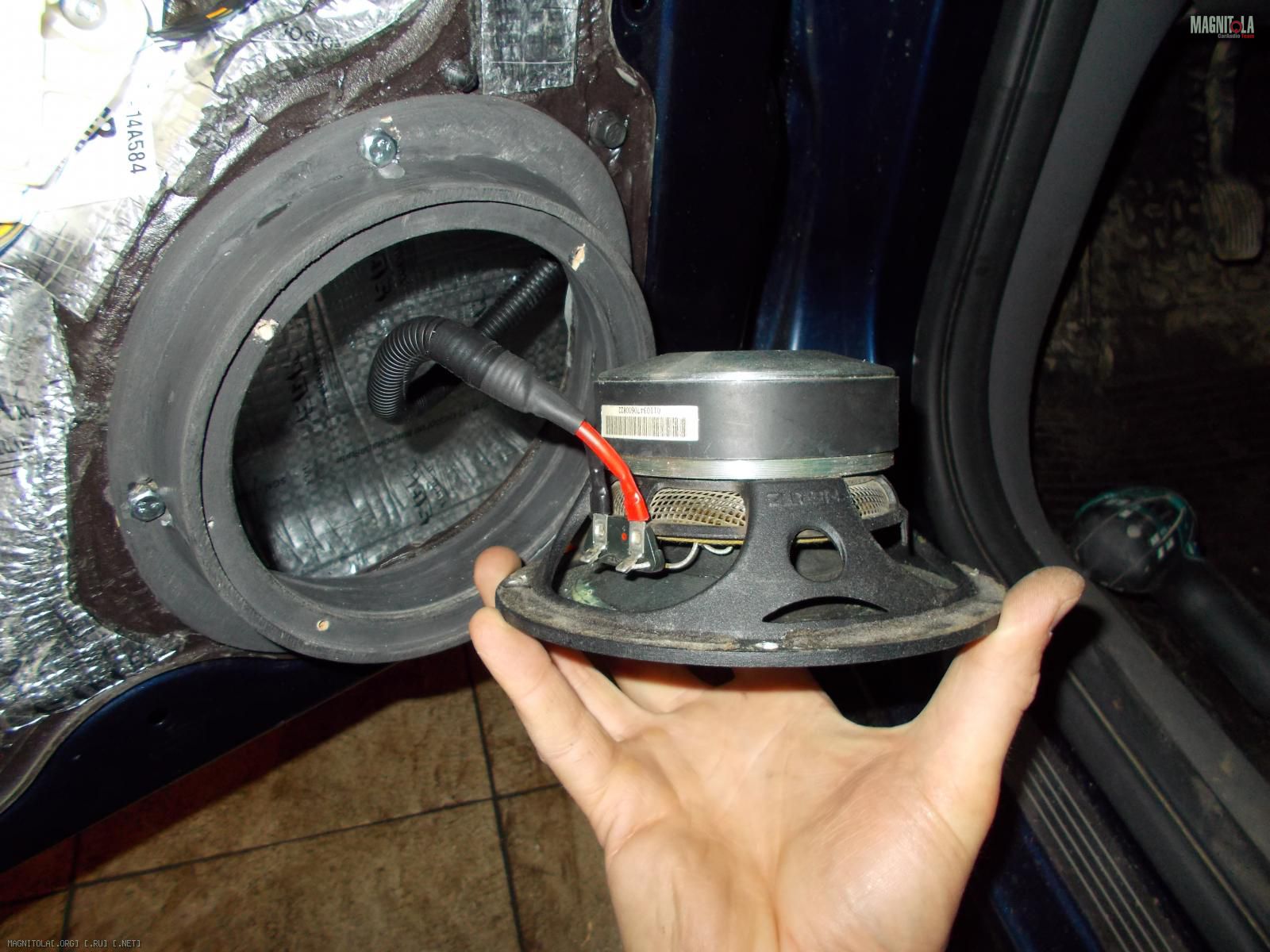

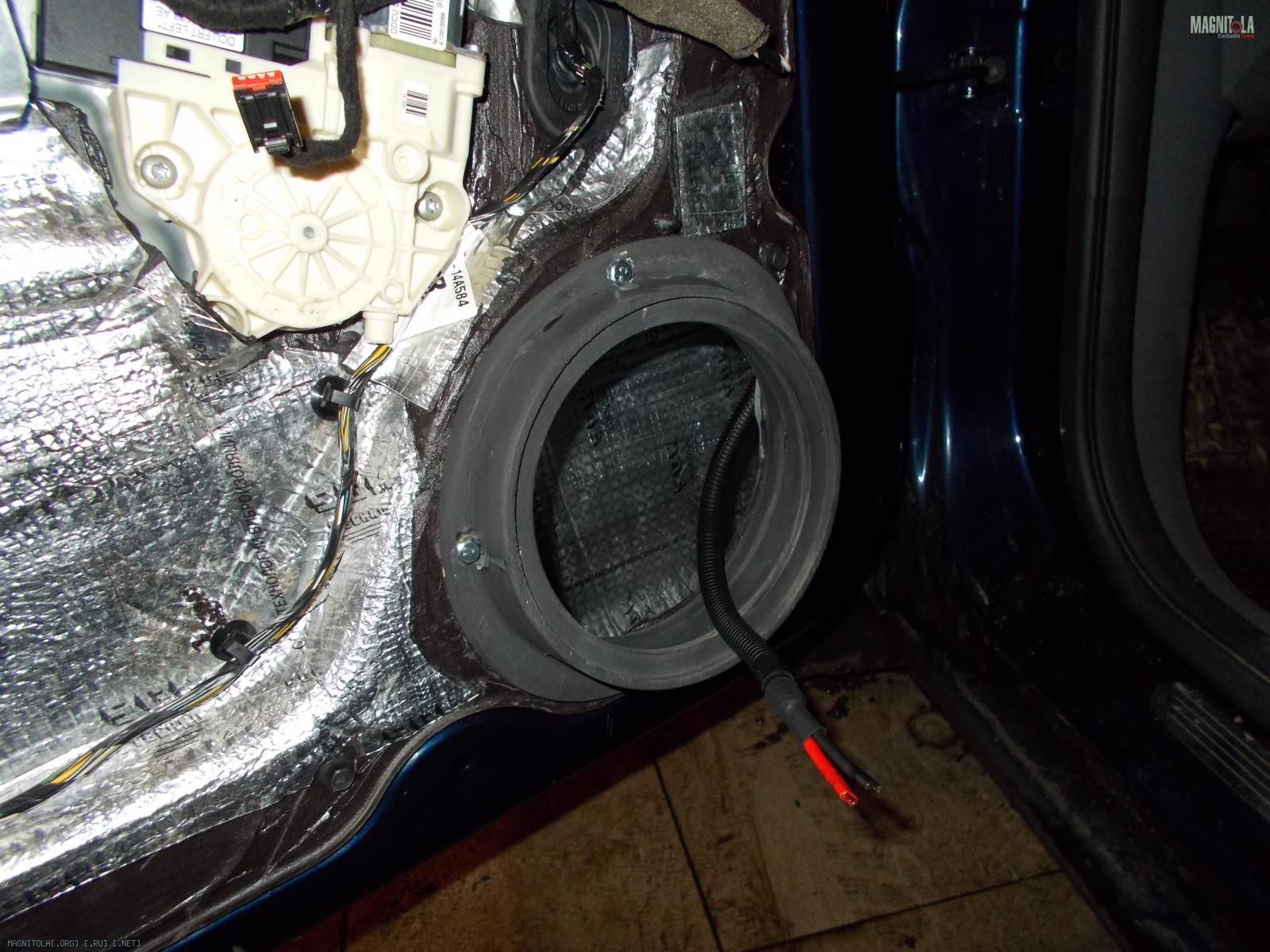

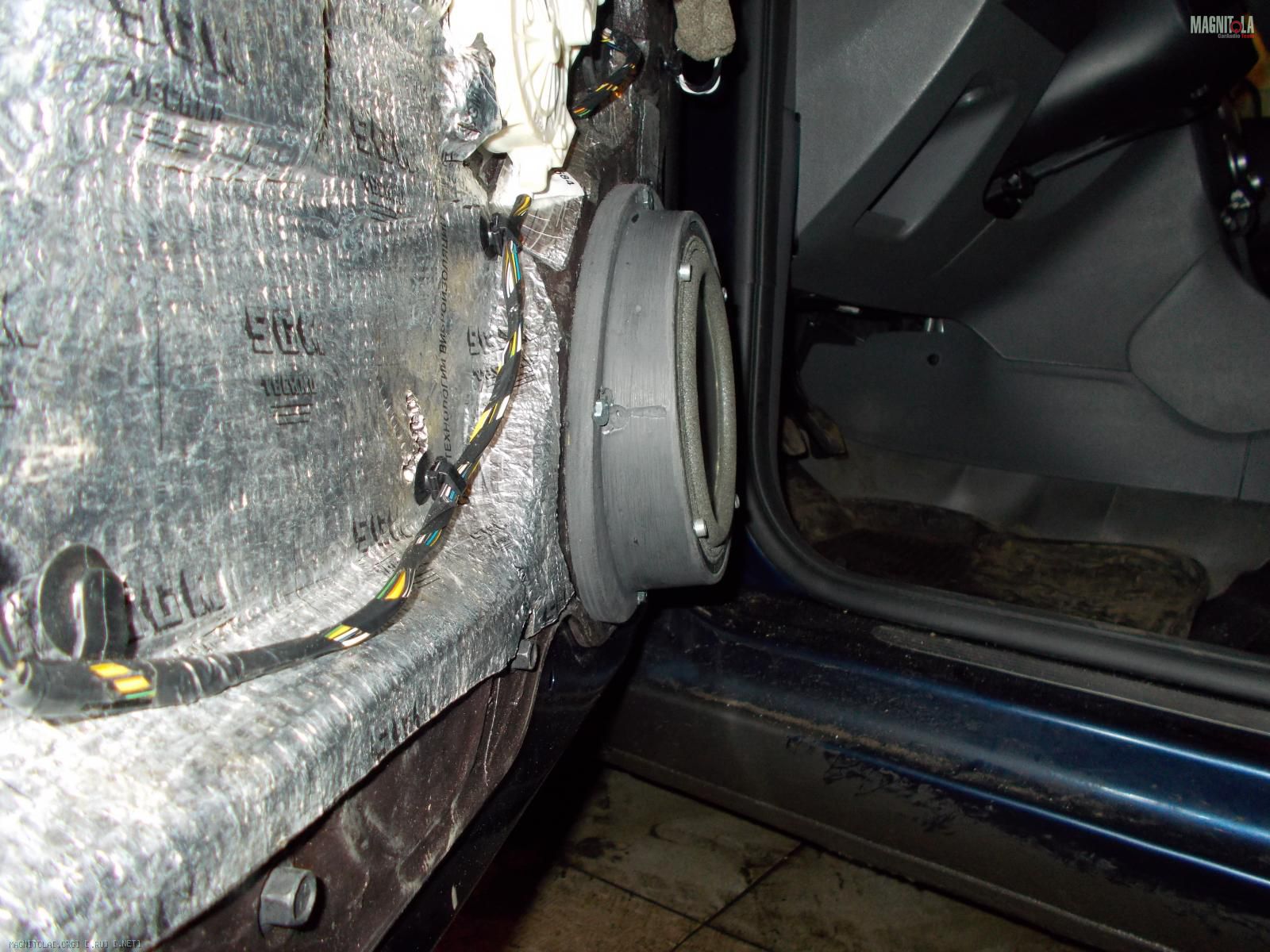

После оформил провод, накинул клеммы и поставил мид. Вложение 329908Вложение 329910Вложение 329912Вложение 329914Вложение 329916 как видно на фото проставки чуть направленные на ручку кпп..
ОСТАЛАСЬ ОДНА ДВЕРЬ! правая)))
