Оке, теперь нужен диск со свип-тоном. Сейчас скину в личку.

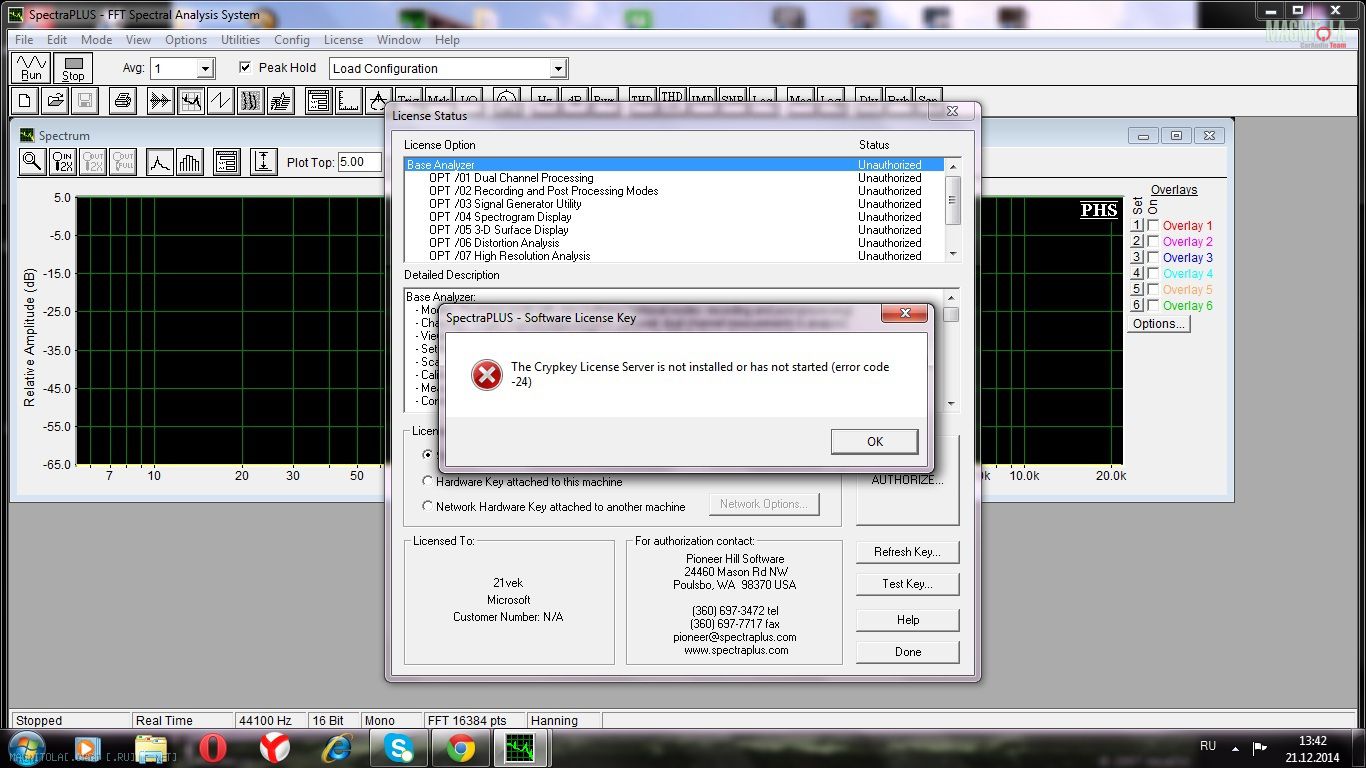

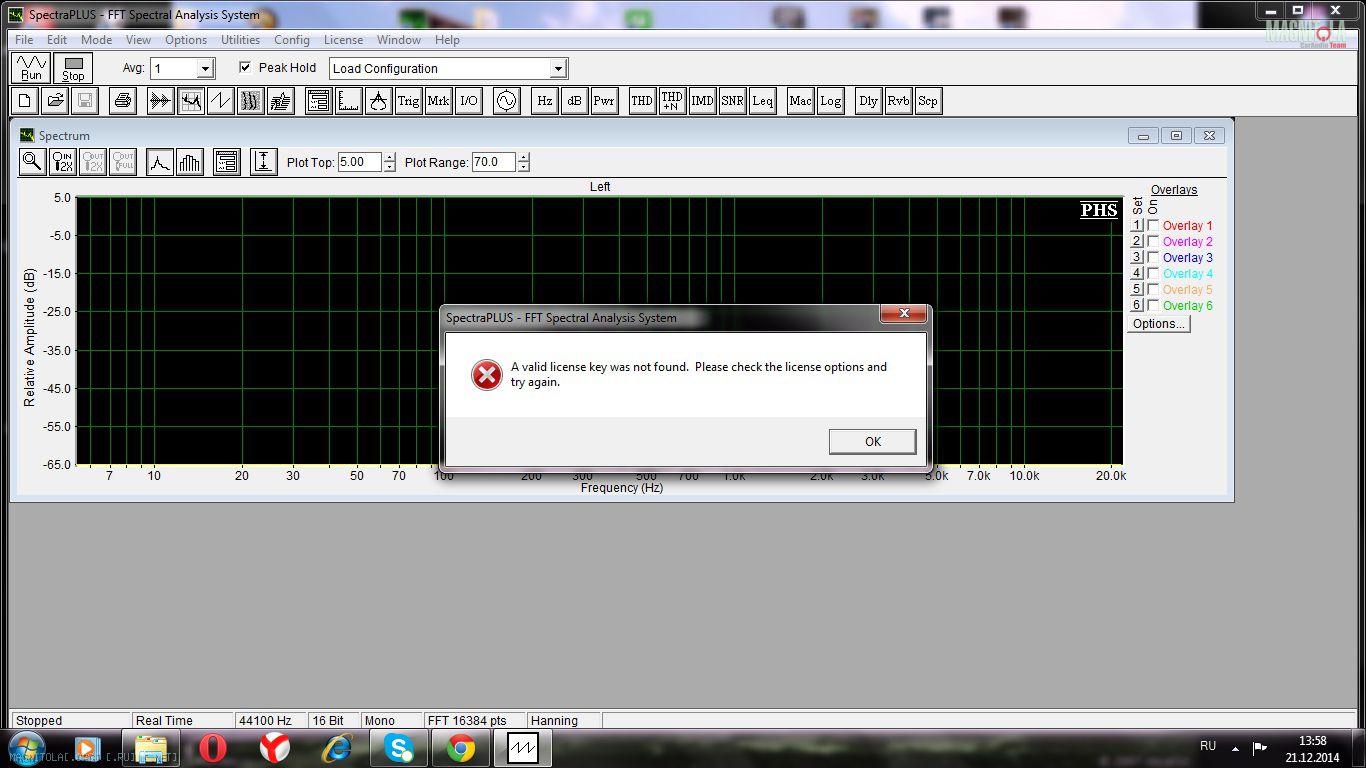

В общем теперь открываем спектраплюс, и настраиваем его: заходим options - scaling, выставляем везде Logarithmic. Потом в основном окне вверху находим Peak Hold и отмечаемый галочкой или выбираем forever в зависимости от версии софтины. Теперь проверяем, чтобы режим работы был real time, а вид графика - spectrum. На верхней панели окошка графика выбирает plot top - 5, plot range - 70. Сжимаем окошко графика так, чтобы его пропорции были примерно 4:1, (4 - в ширину)
Для измерения делаем следующее:
1) Садимся в кресло водителя, ноутбук на колени, чуть сдвинут к серединн авто, чтобы не закрывать мидбас, ноги расположить так, как обычно стоят на педалях (особое внимание левому колену - длинноногие любят его прижать к двери и заглушить 2000-2500Гц на левом мидбасе - как обычно ездишь, так и настраиваем).
2) Голову прижимаем к подголовнику, микрофон прислоняем к носу боковой поверхностью капсуля, направив его в потолок.
3) Запускаем трек со свип-тоном и нажимаем кнопку Start в левом верхнем углу окна. Как только по экрану пробежит холмик, нарисовал сейчас собой кривую, СНАЧАЛА нажимаем Stop в программе, а потом - останавливаем трек на магнитоле.
4) Важно! Справа от окошка с графиком есть шесть кнопок и шесть галочек. Нажимаем на любую из кнопок и программа предложит сохранить график на соответствующую галочку. Выбираем Peak Hold.
Теперь, нажав правой кнопкой мыши на графике выбираем clear peak hold и clear spectrum. Нажав на галочку возле кнопки можно отобразить или скрыть график.
Нажав правой кнопкой на график и выбрав copy as bitmap, мы получим график в буфере обмена. Теперь его можно вставить в paintbrush и выложить на форуме.
Следующий шаг - выбор громкости измерения. Нужно несколько раз прогнать измерения и выставить такую громкость, чтобы график не был слишком низким, но и не превращался в сглаженную линию из-за перегруза микрофонного тракта.
Ну а теперь задание номер один: нужно снять АЧХ левого и правого борта по отдельности, запомнить график левого борта на первую кнопку, график правого борта - на вторую кнопку, очистить график от peak hold и spectrum, отобразить обе сохраненные кривули и выложить сюда
