Passat B7, неторопливо, с чувством. :)

Привет всем!
Я тут новичок, с точки зрения "написать про всякое".
Зовут меня Роман, проживаю в городе-герое Ленинград.
Читаю форум уже и не год и не два, гостем. Не регистрировался и не писал до сего момента, потому как вроде "предмета разговора" не было.
Автозвуком болею давно, хотя крайняя самоличная установка была у меня больше 10 лет назад.
Вот решил, на старости лет))), снова что-нибудь в авто поставить. Потому как слушать штатное ну совершенно невозможно.
Делать буду по максимуму что смогу сам, не торопясь, в свободное время.
Ну и кое-что попрошу профи реализовать, то что сам не потяну.
Отчитываться здесь буду, по мере возможности.

Суть.
Авто VW Passat B7.
Система максимально простая, и на мой вкус и опыт самая правильная, это двухполосный фронт плюс саб в ЗЯ из багажника через отверстие подлокотника.
Кое какие компоненты лежат дома ещё с прошлой жизни, остальное буду по ходу дела выбирать.

Вот, сегодня все-таки решился и начал. :)
Решил начать с фундамента, т.е. с сабвуфера.
Посему, поехал по проторенной дорожке в Аркаду и купил там любимый Peerless Resolution 10. А на обратном пути домой, купил лист МДФ 24 мм.
Как-то так сложилось, что с стеклопластиком я так и не подружился, а вот с деревяшками всякими повозиться люблю.
Решил для себя, что и в этом авто стеклопластика не будет у меня.
Приехал домой, "обрадовал" жену и начал.
Все детали кроил с помощью фрезера, а так же применял лобзик для грубого раскроя листа.

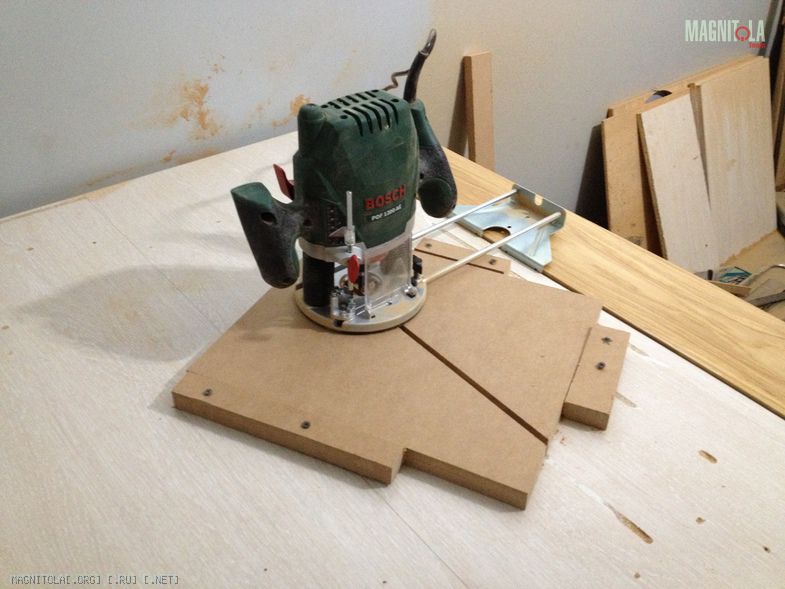

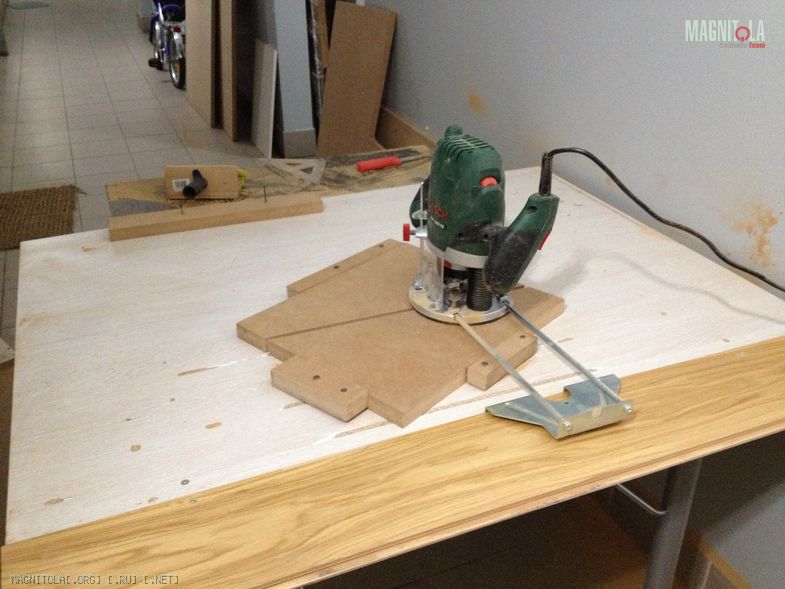

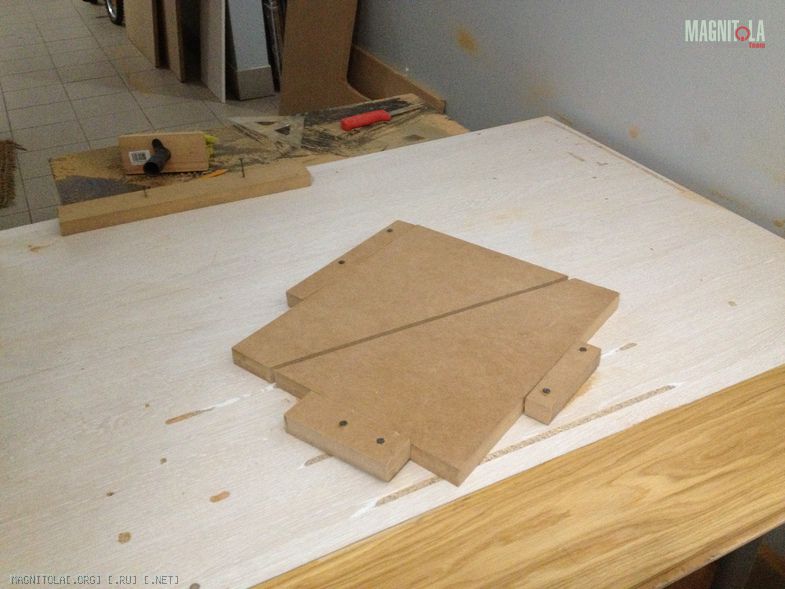

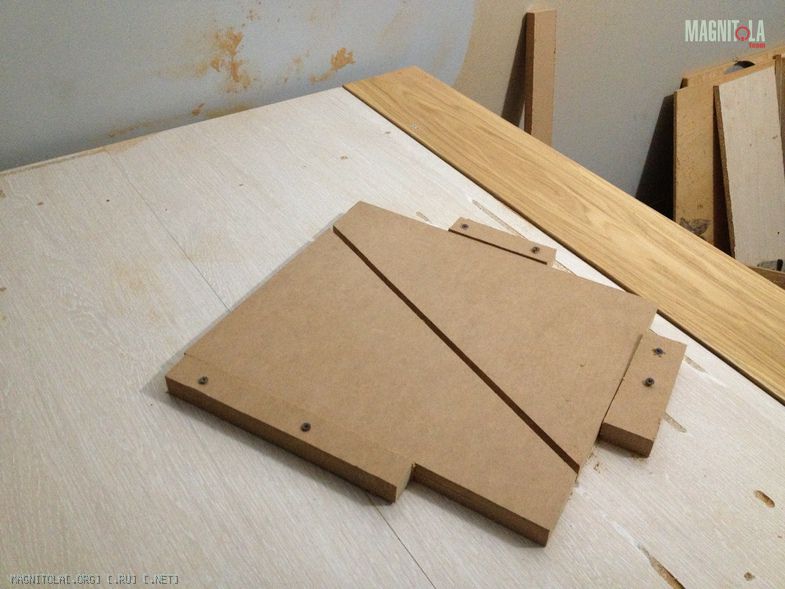

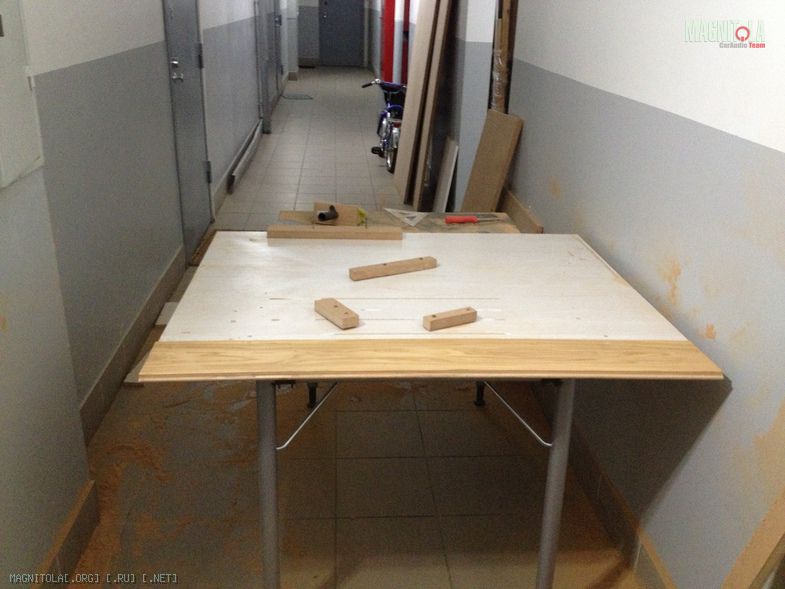

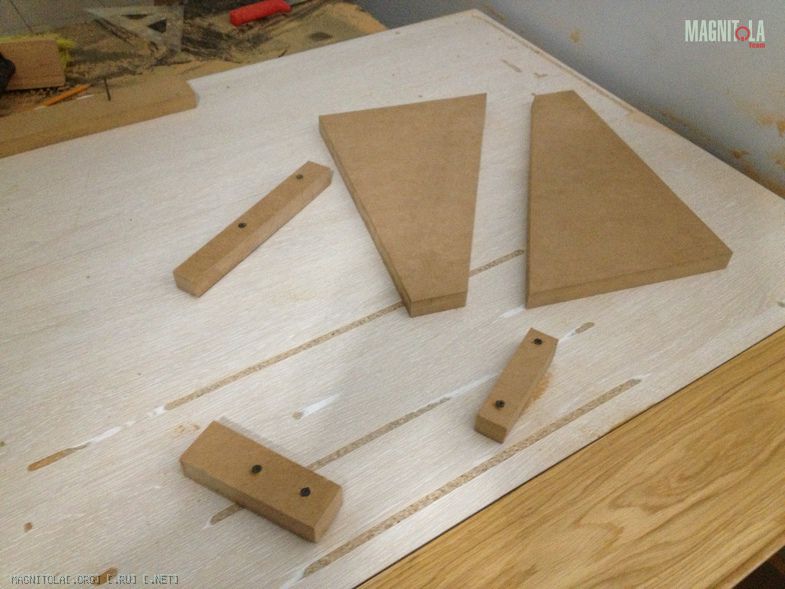

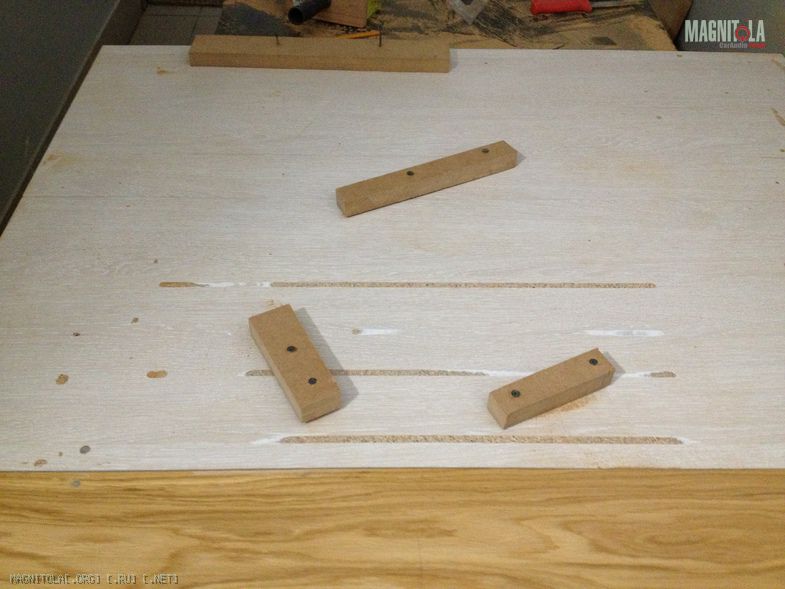

Пришлось из подручных материалов собрать некое подобие фрезерного стола, чтобы не колхозничать:


Вложение 316196

Вложение 316198

Вложение 316200

Вложение 316202

Вложение 316204

Вложение 316206

Вложение 316208

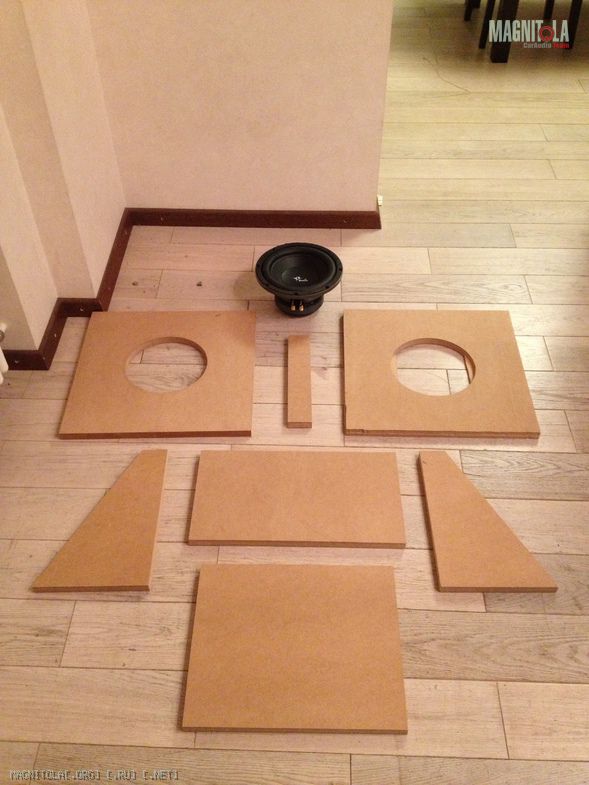

Итог приятно проведенного вечера, детали корпуса саба объёмом около 18 литров:

Вложение 316210

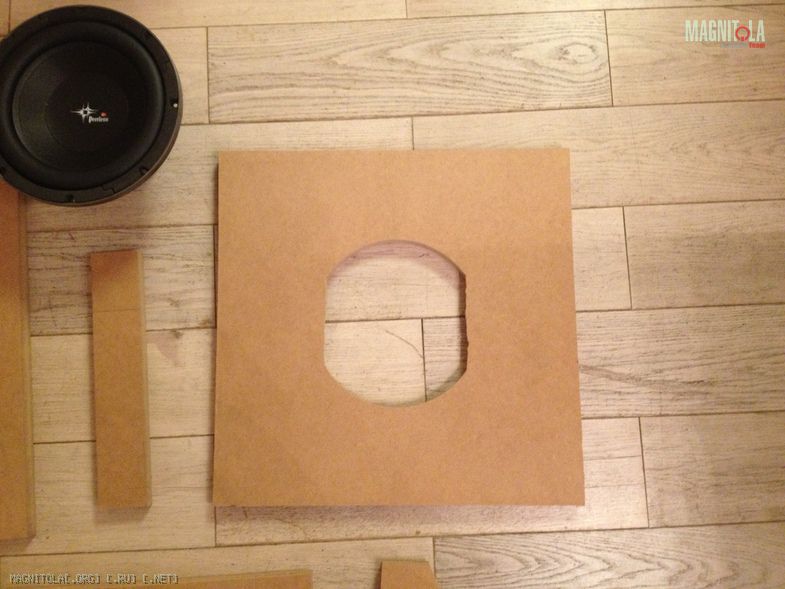

Заготовка под волновод от круглого динамика к прямоугольному подлокотнику. Тут у вас его коллиматором называют:

Вложение 316212


Пока все.
Надеюсь, завтра продолжение будет.

P.S.
По итогам вечера, опытная супруга с двадцатилетним стажем сказала сыну - "Ваня, попрощайся с папой. Месяца на два-три" )))

Я как с утра встал, сразу за дрель! (с) =)
Сегодня выяснил, что для плотного прилегания лицевой стенки к спинке заднего сиделья толщины передней стенки саба в два слоя недостаточно.
Потому решил слегка изменить конструктив и сделал основную толщину передней стенки из двух слоев ("утопив" динамик во втором слое)
и съёмную третью панель (с дополнительным кольцом на внутренней стороне) с диаметром отверстия по внешней границе подвеса, которая и станет заготовкой под волновод.

Но, сначала отторцевал детали под классический угол наклона заднего сиденья в 26 градусов.
Я, кстати, слышал про тот факт, что у большинства авто угол наклона именно 26 градусов, но, как человек сильно недоверчивый, полез в багажник с лазерным уровнем, чтобы убедиться. )))

Вложение 316384

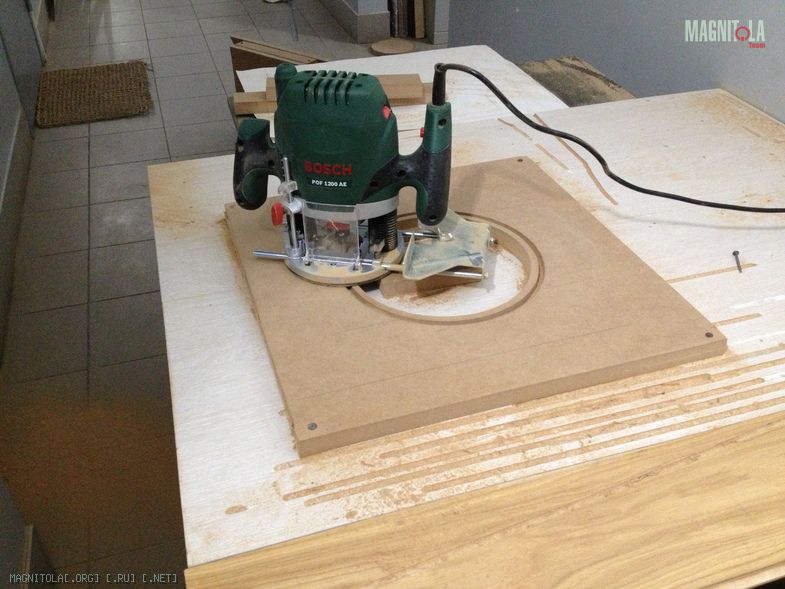

Переделал "вторую" переднюю стенку:

Вложение 316386

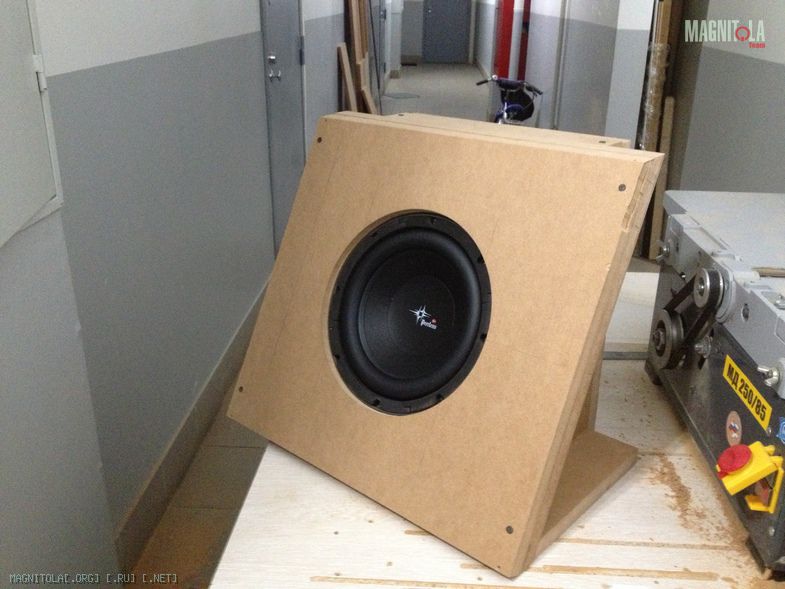

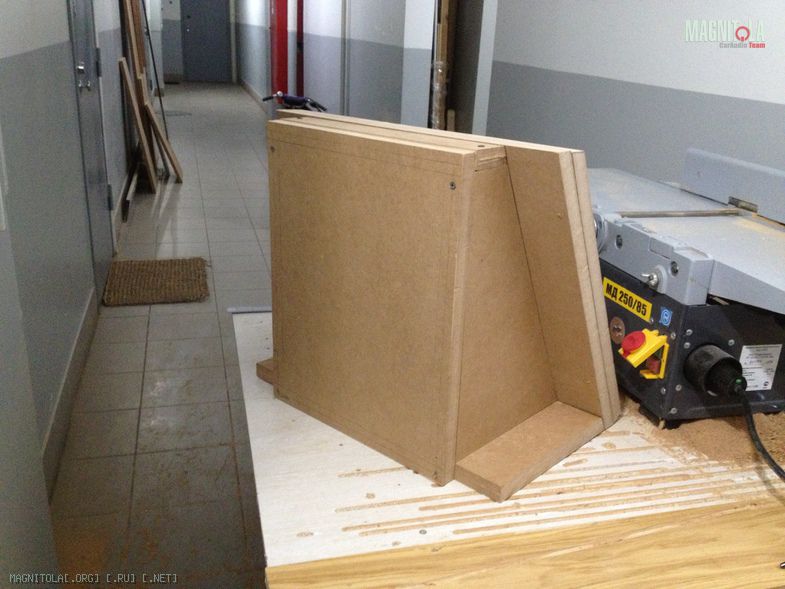

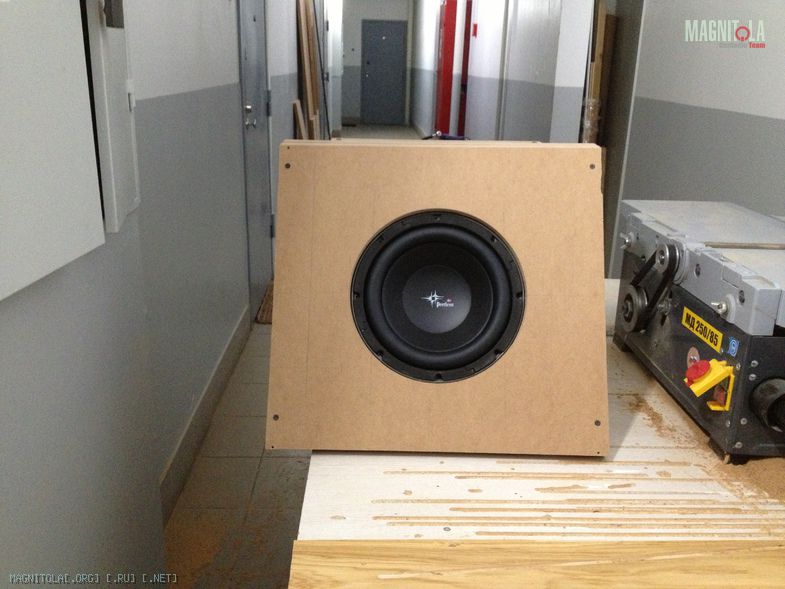

Предварительная сборка:

Вложение 316388

Вложение 316390

Вложение 316392

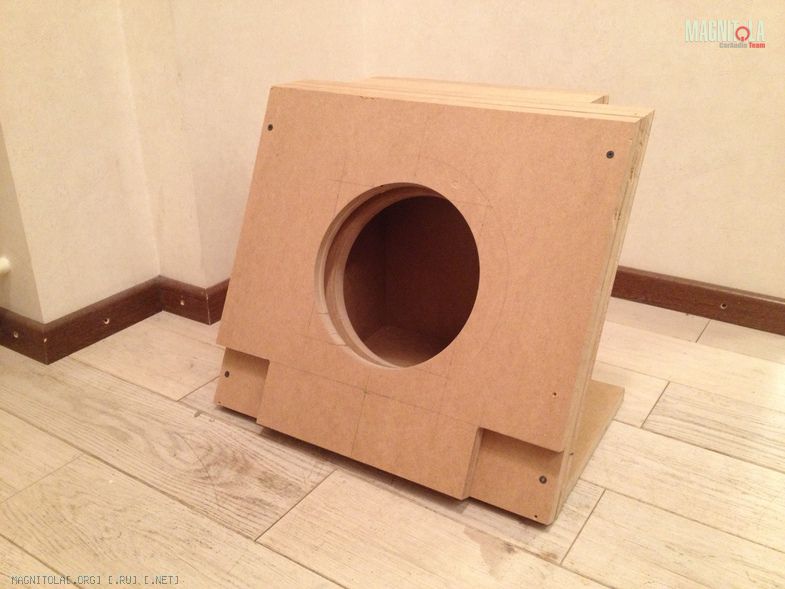

Промежуточный итог.
Между первой и третьей (съемной стенкой) колечко будет, приклеенное к внутренней стороны третьей стенки, оно которое ляжет на фланец динамика

Вложение 316394

Вложение 316398

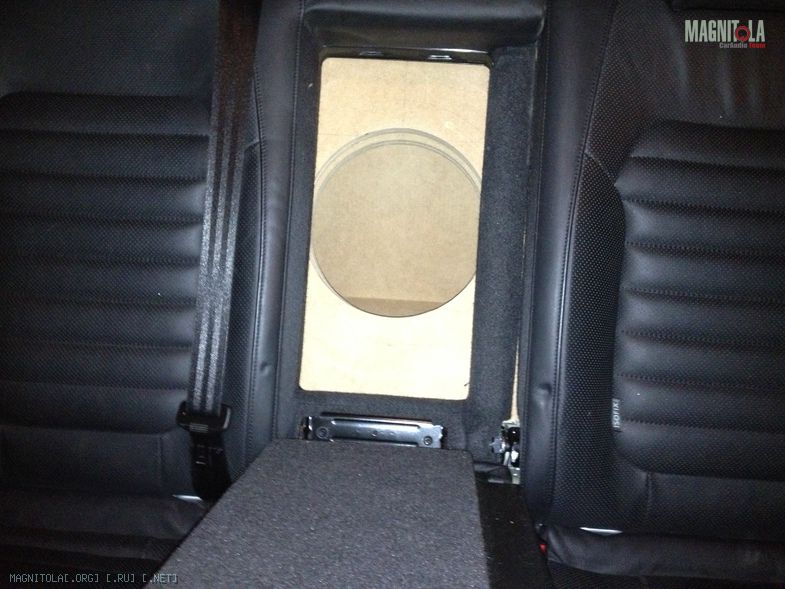

Примерка в авто.
Встал как родной, идеальное прилегание к спинке сиденья:

Вложение 316402


P.S.
Вроде все пока получается, как задумал.
Вот только тяжелый он гад, без головки, 19.5 кг получился.
Пока таскал его в машину туда-сюда для примерок, запарился.)))

Продолжай, интересный инсталл походу намечается!
Фот машин будит?Ж)

Цитата:

---

Сообщение от Роберто

Фот машин будит?Ж)

---

А че её фотографировать-то?
Седан серебристый, каких пруд пруди на дорогах.

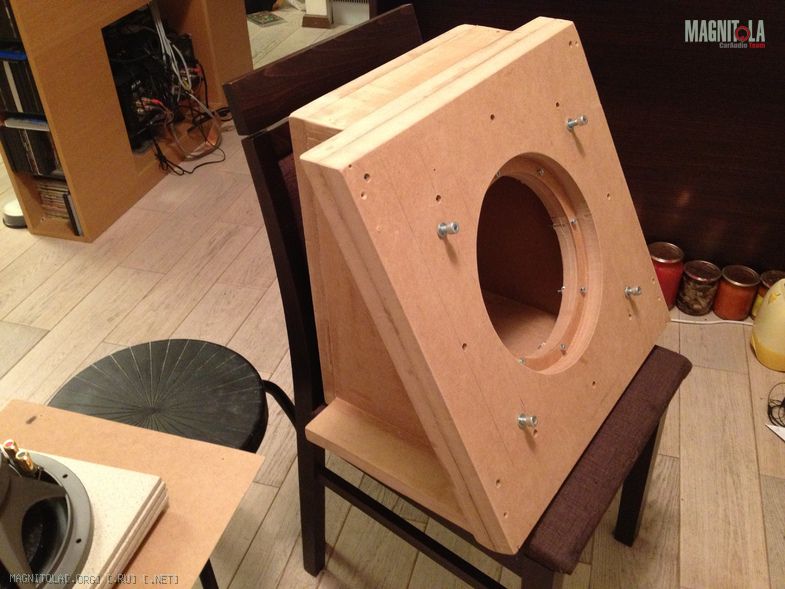

Собрал сегодня ящик.
Все как обычно, шкурка-примерка-шкурка-примерка-мат/перемат--снова шкурка.
Хотя, объективности ради, мата было немного )), все-таки раскрой МДФ фрезером и торцевание на станке - это тема! В отличии от лобзика.
Забил усовые гайки М5 под динамик и М8 под панель "волновода".

Дальше традиционно - ПВА и много-много саморезов.

Вложение 317502

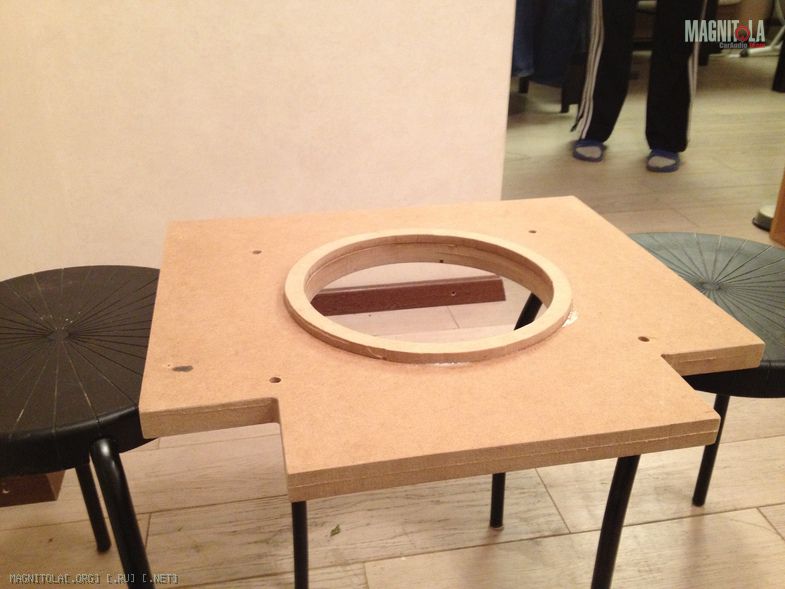

Заготовка под "волновод":

Вложение 317504

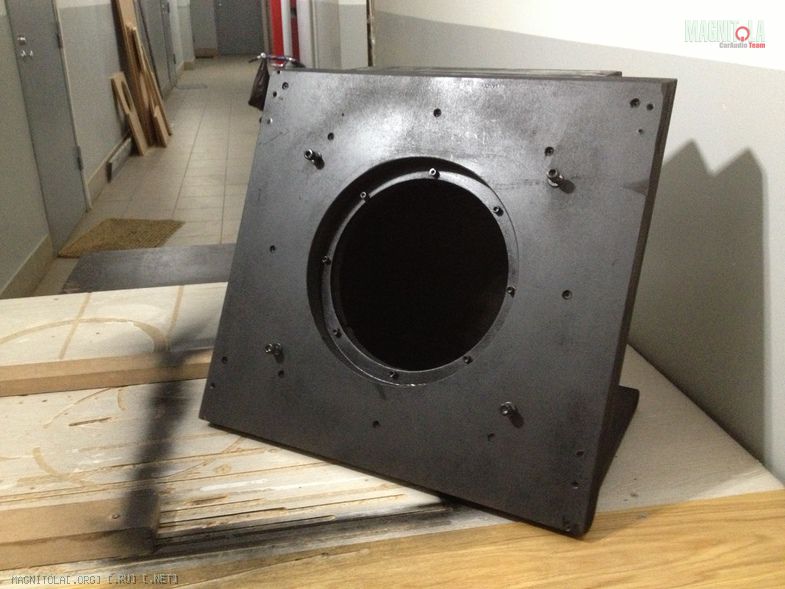

Покрасил ящик матовой акриловой краской из балончика.
Изнутри для обеспыливания, снаружи - для очистки совести. )))
Бонусом покрасились болты для крепления динамика. :)
Доделаю сегодня волновод, а завтра оклею, а может и соберу даже.

Вложение 317506

Цитата:

---

Сообщение от mak_roman

Покрасил ящик матовой акриловой краской из балончика.

---

Если красиво - надо грунт сначала. Я ДСП вообще шпаклевал перед покраской.

Цитата:

---

Сообщение от хоттабыч

Если красиво - надо грунт сначала. Я ДСП вообще шпаклевал перед покраской.

---

А мне красиво не надо, мне функционально надо.
Пыль внутри ящика для динамика не айс, краска эту проблему убирает, мне этого достаточно.
А снаружи вообще пофиг, все равно карпетом завтра оклею его.


Вот теперь вопрос в студию, клеить что-нибудь изнутри или нет?
Есть у меня лист Шумофф Герметон А15, вот такой:

Вложение 317524

Вот думаю, клеить его внутрь или нет??

поклейте хуже не будет

Цитата:

---

Сообщение от MyLacetti

поклейте хуже не будет

---

Но и лучшего не ожидай )

Цитата:

---

Сообщение от mak_roman

все равно карпетом завтра оклею его.

---

Ну хорошо, раз так ! :)

Цитата:

---

Сообщение от хоттабыч

Но и лучшего не ожидай )

---

Тогда нафига клеить-то? )

я бы поступил след.образом -прикрепил бы этот материал на внутренние стенки приспособлением типа "канцелярская кнопка" и потом без этого материалаи сравнил бы,хотя вероятно разницы не ощутил бы
