Passat B7, неторопливо, с чувством. :)

Привет всем!
Я тут новичок, с точки зрения "написать про всякое".
Зовут меня Роман, проживаю в городе-герое Ленинград.
Читаю форум уже и не год и не два, гостем. Не регистрировался и не писал до сего момента, потому как вроде "предмета разговора" не было.
Автозвуком болею давно, хотя крайняя самоличная установка была у меня больше 10 лет назад.
Вот решил, на старости лет))), снова что-нибудь в авто поставить. Потому как слушать штатное ну совершенно невозможно.
Делать буду по максимуму что смогу сам, не торопясь, в свободное время.
Ну и кое-что попрошу профи реализовать, то что сам не потяну.
Отчитываться здесь буду, по мере возможности.

Суть.
Авто VW Passat B7.
Система максимально простая, и на мой вкус и опыт самая правильная, это двухполосный фронт плюс саб в ЗЯ из багажника через отверстие подлокотника.
Кое какие компоненты лежат дома ещё с прошлой жизни, остальное буду по ходу дела выбирать.

Вот, сегодня все-таки решился и начал. :)
Решил начать с фундамента, т.е. с сабвуфера.
Посему, поехал по проторенной дорожке в Аркаду и купил там любимый Peerless Resolution 10. А на обратном пути домой, купил лист МДФ 24 мм.
Как-то так сложилось, что с стеклопластиком я так и не подружился, а вот с деревяшками всякими повозиться люблю.
Решил для себя, что и в этом авто стеклопластика не будет у меня.
Приехал домой, "обрадовал" жену и начал.
Все детали кроил с помощью фрезера, а так же применял лобзик для грубого раскроя листа.
Пришлось из подручных материалов собрать некое подобие фрезерного стола, чтобы не колхозничать:


Вложение 316196

Вложение 316198

Вложение 316200

Вложение 316202

Вложение 316204

Вложение 316206

Вложение 316208



Итог приятно проведенного вечера, детали корпуса саба объёмом около 18 литров:

Вложение 316210


Заготовка под волновод от круглого динамика к прямоугольному подлокотнику. Тут у вас его коллиматором называют:

Вложение 316212


Пока все.
Надеюсь, завтра продолжение будет.

P.S.
По итогам вечера, опытная супруга с двадцатилетним стажем сказала сыну - "Ваня, попрощайся с папой. Месяца на два-три" )))

Я как с утра встал, сразу за дрель! (с) =)
Сегодня выяснил, что для плотного прилегания лицевой стенки к спинке заднего сиделья толщины передней стенки саба в два слоя недостаточно.
Потому решил слегка изменить конструктив и сделал основную толщину передней стенки из двух слоев ("утопив" динамик во втором слое)
и съёмную третью панель (с дополнительным кольцом на внутренней стороне) с диаметром отверстия по внешней границе подвеса, которая и станет заготовкой под волновод.

Но, сначала отторцевал детали под классический угол наклона заднего сиденья в 26 градусов.
Я, кстати, слышал про тот факт, что у большинства авто угол наклона именно 26 градусов, но, как человек сильно недоверчивый, полез в багажник с лазерным уровнем, чтобы убедиться. )))

Вложение 316384


Переделал "вторую" переднюю стенку:

Вложение 316386


Предварительная сборка:

Вложение 316388

Вложение 316390

Вложение 316392


Промежуточный итог.
Между первой и третьей (съемной стенкой) колечко будет, приклеенное к внутренней стороны третьей стенки, оно которое ляжет на фланец динамика

Вложение 316394

Вложение 316398


Примерка в авто.
Встал как родной, идеальное прилегание к спинке сиденья:

Вложение 316402


P.S.
Вроде все пока получается, как задумал.
Вот только тяжелый он гад, без головки, 19.5 кг получился.
Пока таскал его в машину туда-сюда для примерок, запарился.)))

Продолжай, интересный инсталл походу намечается!
Фот машин будит?Ж)

Цитата:

---

Сообщение от Роберто

Фот машин будит?Ж)

---

А че её фотографировать-то?
Седан серебристый, каких пруд пруди на дорогах.

Собрал сегодня ящик.
Все как обычно, шкурка-примерка-шкурка-примерка-мат/перемат--снова шкурка.
Хотя, объективности ради, мата было немного )), все-таки раскрой МДФ фрезером и торцевание на станке - это тема! В отличии от лобзика.
Забил усовые гайки М5 под динамик и М8 под панель "волновода".

Дальше традиционно - ПВА и много-много саморезов.

Вложение 317502


Заготовка под "волновод":

Вложение 317504


Покрасил ящик матовой акриловой краской из балончика.
Изнутри для обеспыливания, снаружи - для очистки совести. )))
Бонусом покрасились болты для крепления динамика. :)
Доделаю сегодня волновод, а завтра оклею, а может и соберу даже.

Вложение 317506

Цитата:

---

Сообщение от mak_roman

Покрасил ящик матовой акриловой краской из балончика.

---

Если красиво - надо грунт сначала. Я ДСП вообще шпаклевал перед покраской.

Цитата:

---

Сообщение от хоттабыч

Если красиво - надо грунт сначала. Я ДСП вообще шпаклевал перед покраской.

---

А мне красиво не надо, мне функционально надо.
Пыль внутри ящика для динамика не айс, краска эту проблему убирает, мне этого достаточно.
А снаружи вообще пофиг, все равно карпетом завтра оклею его.


Вот теперь вопрос в студию, клеить что-нибудь изнутри или нет?
Есть у меня лист Шумофф Герметон А15, вот такой:

Вложение 317524

Вот думаю, клеить его внутрь или нет??

поклейте хуже не будет

Цитата:

---

Сообщение от MyLacetti

поклейте хуже не будет

---

Но и лучшего не ожидай )

Цитата:

---

Сообщение от mak_roman

все равно карпетом завтра оклею его.

---

Ну хорошо, раз так ! :)

Цитата:

---

Сообщение от хоттабыч

Но и лучшего не ожидай )

---

Тогда нафига клеить-то? )

я бы поступил след.образом -прикрепил бы этот материал на внутренние стенки приспособлением типа "канцелярская кнопка" и потом без этого материалаи сравнил бы,хотя вероятно разницы не ощутил бы

Цитата:

---

Сообщение от mak_roman

Тогда нафига клеить-то? )

---

Ну типа мулька, понты. Щели проверь на стыках ,если чё - герметикам или клеем с опилками промажь.
Вообще то такими вещами экспирементируют и применяют при изготовлении акустического оформления для сч громкоговорителей.

Цитата:

---

Сообщение от mak_roman

шкурка-примерка-шкурка-примерка-мат/перемат--снова шкурка.

---

Думаете там есть щели?;)

Цитата:

---

Сообщение от mak_roman

все-таки раскрой МДФ фрезером и торцевание на станке - это тема! В отличии от лобзика.

---

Во-во! Сам последнее время только фрезером и работал, а лобзиком только для черновой обработки.

Вот вроде отказался от идеи делать некруглый волновод, думал оставить просто круглое отверстие.
Но что-то не спалось )), я подумал, а почему бы и нет?!!

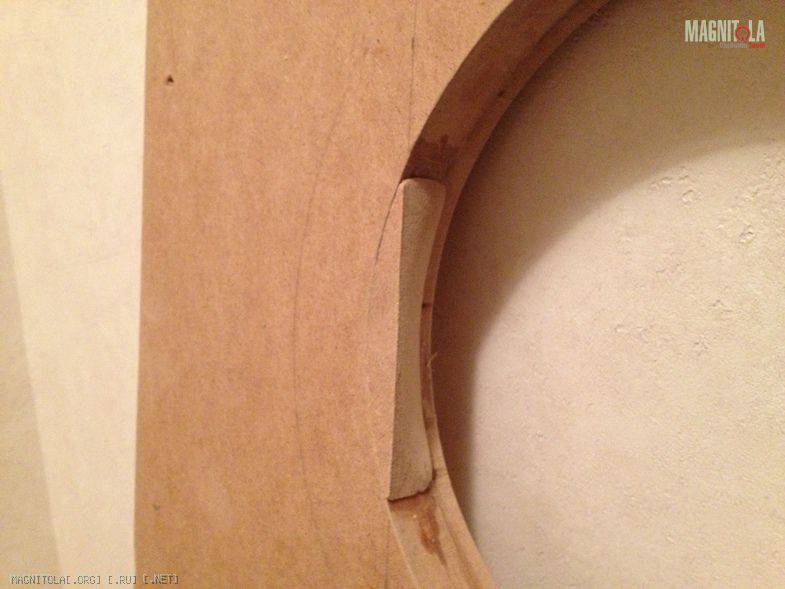

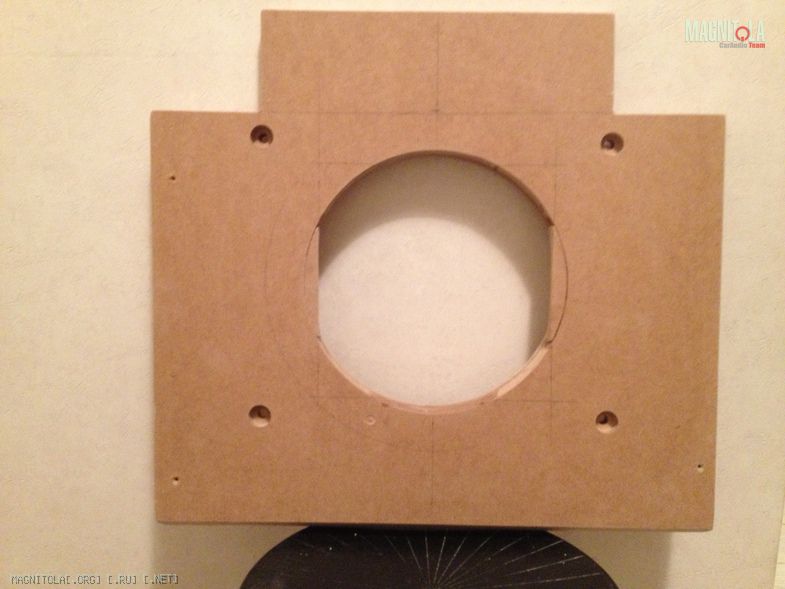

Вообщем подготовил почву для завтрашнего финишного напильнинга и шпаклевания ))) :

Вложение 317792

Вложение 317794

Вложение 317796

Вложение 317798

Вложение 317800

Вложение 317802

думаю что-то будет...))
буду подглядывать

Закончил сегодня фундамент. )

Замешал ПВА с опилками, промазал швы, и этой же жижей )) "зашпатлевал" переход волновода.
Зашкурил все, обклеил карпетом.
Нашел в кладовке кабель Sound Technology Н-2.6, из старых ещё запасов, распял его на неутриковский Speakon.
Врезал разъём в боковую стенку, внатяг, и затянул его винтами.
Наклеил на динамик D-образный дверной уплотнитель и винтами М5 зафиксировал его.
Всё.

Не удержался, подключил саб к домашке.
Конкуренцию B&W 804S он конечно не составил, диапазона нехватает, да )), но скоростью порадовал, даже непрогретый.
Вроде не сквозит нигде. Завтра качну его посильнее, проверю ещё раз на утечки, и поставлю на прогрев. ))

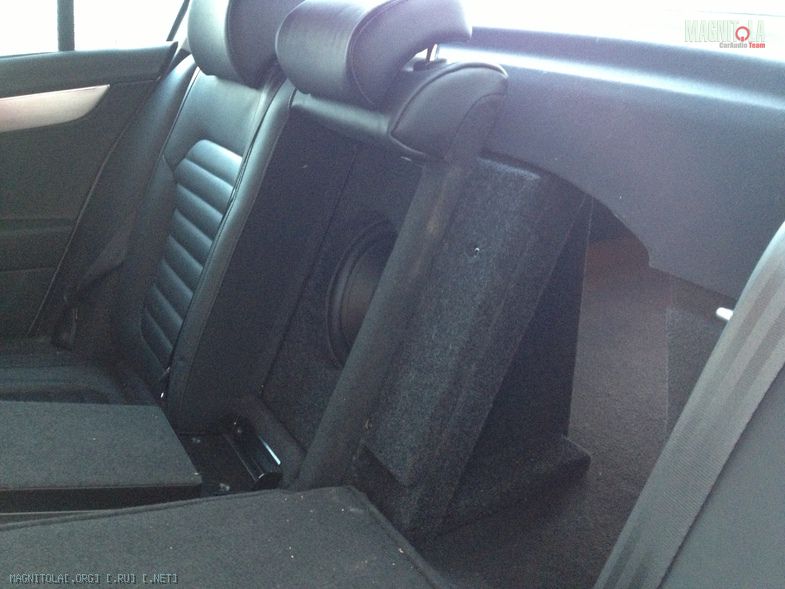

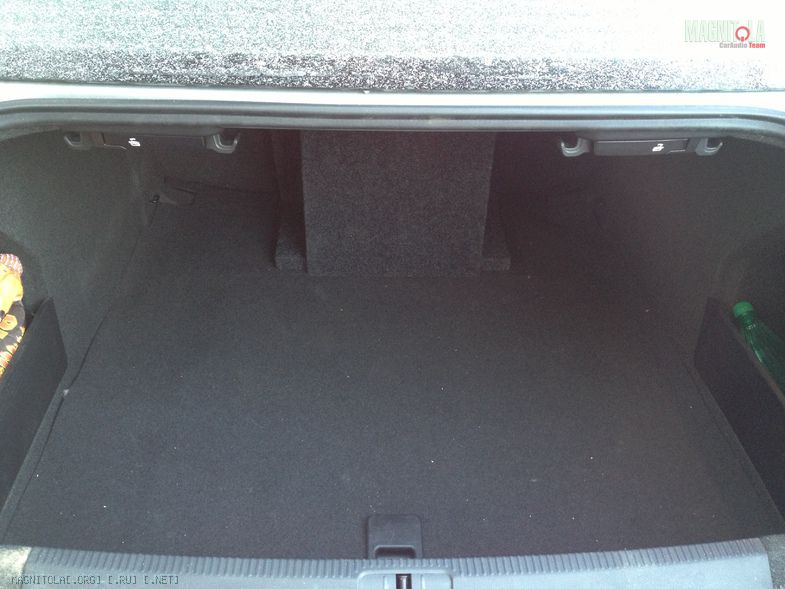

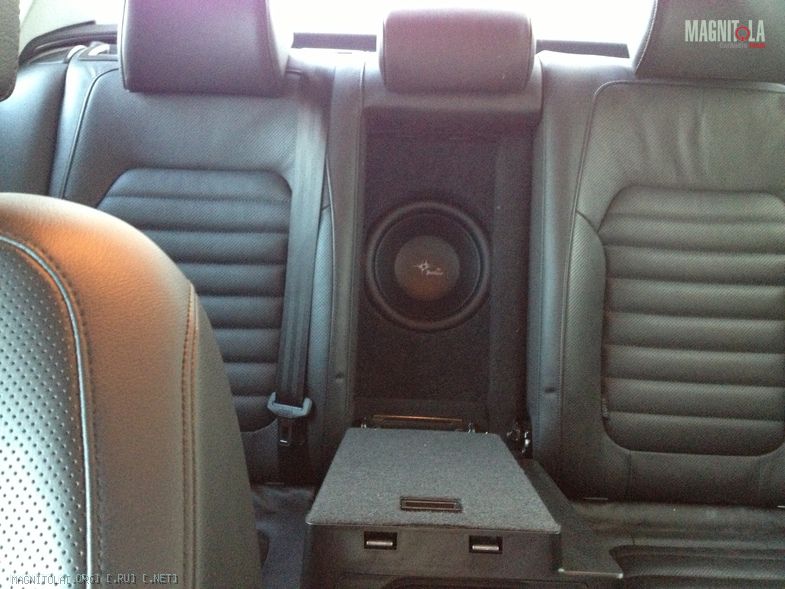

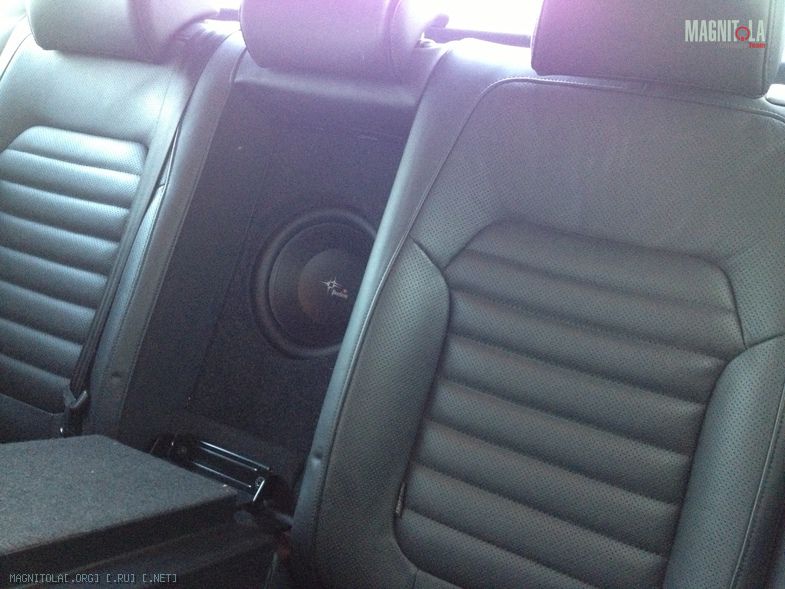

Вообщем, финишные фото.
Теперь можно и за подиумы для мидбасов приниматься. ))

Вложение 318312

Вложение 318314

Вложение 318316

Вложение 318318

Вложение 318476

Вложение 318478

Вложение 318480

Вложение 318482

Вложение 318484


P.S.
Фото с айфона, так что прошу прощения за качество.
:)

Цитата:

---

Сообщение от хоттабыч

Ну типа мулька, понты...

---

Понты - это когда всем напоказ...
Мулька - да... или фишка...
Не хочу начинать бодягу по поводу проклеивать или нет стенки изнутри саба...
Каждый решает сам (при сравнении)...
Мне нравится когда проклеено.

Цитата:

---

Сообщение от Вячеслав Меркулов

Мне нравится когда проклеено.

---

Мне тоже.
И опыт положительный есть.
Потому я и проклеил.

а для чего делать волноотвод? у вас же сабик полностью открыт и подлокотник его не перекрывает. вообще я не заметил разницу с волноотводом и без него, по моему это все ерунда, может конечно у меня уши не такие заточеные под эти мелочи.
Жду вариант с грилями для мидов.

Цитата:

---

Сообщение от kostas407

а для чего делать волноотвод?

---

"Во-первых, это красиво!" (с)
Во-вторых, я же написал выше, не спалось. )
Будем считать что это бзик такой у меня, да.
Я, применительно к таким вот мелочам, перфекционист конченый )))

P.S.
На самом деле, все чуть проще, всё само собой получилось.
Задача стояла сделать максимально жёсткий и "не гуляющий" корпус.
Лицевая стенка саба - двухслойная, общей толщиной 48 мм.
Второй, внешний слой, нужен в первую очередь для увеличения жесткости лицевой стенки, а также динамик в него утопился замечательно.
Третий слой, который по сути и послужил основой для волновода, сделан в первую очередь для того, чтобы осуществить максимально плотное прилегание саба к спинке сиденья.
А волновод - это просто бонус. Я решил, что раз уж делать по путному, так делать до конца.
В итоге, стенка эта получилась съёмной, с внутренним диаметром по внешнему диаметру подвеса динамика. И крепится она к лицевой стенке корпуса саба четырьмя болтами М8 в закладные усовые гайки, забитые во второй, внешний слой лицевой стенки корпуса.
А вся общая конструкция будет крепиться к спинке заднего сиденья четырьмя болтами М10 (или М8) через отверстия в трех слоях передней стенки, в заранее установленные в железо спинки резьбовые заклепки

Интересное начало...

Одной из задач, которую я ставил для себя, формируя концепцию системы, это замена пластикового убожества в дверях, закрывающего мидбасы.
Но, при этом, важно было максимально сохранить заводскую, стоковую стилистику решеток.

Для этих целей был приобретен металлический перфорированный лист Rv 5-6, из стали 08ПС и толщиной 1 мм.
Диаметр отверстий 5 мм, межосевое расстояние между отверстиями 6 мм.
Выбор был обусловлен тем, что у данного листа самое большое свето/воздухопропускание.
По заявке производителя этот параметр составляет 62,9%.

Вообщем, вырезал оправку (отвлеченную от реального автомобиля), и поэксперементировал на ней.
Получается неплохо. Гнётся замечательно. Нужно по итогу углы полуавтоматом проварить, порошком под лак покрасить и все будет ок.
Ещё чутка потренируюсь, и можно обшивки дверей резать. ))
Из этого же листа думаю сделать решетку на спинку заднего сиденья, чтобы диффузор саба защитить.

Вложение 319738

Вложение 319742

Вложение 319744

В какого типа магазинах такие листы можно купить в небольших количествах? (название конкретного магазина не спрашиваю, т.к. живу всё равно в другом городе))))

Цитата:

---

Сообщение от fox proteus

В какого типа магазинах такие листы можно купить в небольших количествах? (название конкретного магазина не спрашиваю, т.к. живу всё равно в другом городе))))

---

Минимальный размер листа 2000х1000 мм, цена вопроса в розницу 1000-1300 рублей.
Купить можно у представителей производителей, в Москве можно здесь, к примеру:
http://www.perfo.ru/katalog-produkcz...l/type-Rv.html

Спасибо за ссылку! А почему не более эстетичный и более традиционный шестигранник? http://www.perfo.ru/katalog-produkcz.../type-6.4.html

ТО что Вы назвали воздухо-светопропусканием - это всего лишь относительная суммарная площадь отверстий (относительно общей площади листа). К свето-звукопропусканию он имеет посредственное отношение, ввиду влияния на эти параметры дополнительных факторов.

В общем, по этому параметру, конечно, шестигранник уступает, но не на много: 59,22 против 62,9.

В любом случае, ещё раз спасибо за наводку!

Цитата:

---

Сообщение от fox proteus

ТО что Вы назвали воздухо-светопропусканием - это всего лишь относительная суммарная площадь отверстий (относительно общей площади листа). К свето-звукопропусканию он имеет посредственное отношение, ввиду влияния на эти параметры дополнительных факторов.
В общем, по этому параметру, конечно, шестигранник уступает, но не на много

---

Шестигранника не было в наличии. Вот так просто. Купил что было.
Я вообще хотел взять 2-2,5, но и этого листа не оказалось.

P.S.
Нашел сейчас шестигранный лист у другого поставщика.
Вот ссылка:
http://perfocom.ru/index.php
Поеду покупать, чё. )))

---------- Сообщение добавлено 19.12.2012 в 16:30 ----------

Заехал я в Перфоком, пощупал "шестигранный" лист.
Показали мне кусочек, черным порошком покрашенный. Прилично выглядит, да.
Короче говоря, купил я лист, 2000x1000 мм.
Вот только недешевый он, зараза, 1800 рэ.
Посему, если есть у кого необходимость в поделках, предлагаю лист этот располовинить, растроить , расчетверить, пропорционально по площади и деньгам. :)

не совсем понял про новые грили для мидов, у них будет окантовка как у штатных? или все сеткой будет сделано?

Цитата:

---

Сообщение от kostas407

не совсем понял про новые грили для мидов, у них будет окантовка как у штатных? или все сеткой будет сделано?

---

Штатных грилей два-для мидбасов и для СЧ.
Они вырезаются по контуру штатных "впадин" (не знаю, как точнее объяснить)
Дальше, по вырезанным пластиковым кускам делаются шаблоны из фанеры и по ним формуются металлические сетки, которые красятся порошком и, затем, вклеиваются заподлицо в обшивки двери.
Можно ограничится только грилями для мидбасов. Но это, имхо, немного нестильно.
Еще можно сделать единую большую сетку вместо штатных двух. Но это тоже, имхо, нарушит заводской стиль.

все понял, а я себе думал окантовку тоже вырезать и зделать ее из металла вместе с сеткой, сейчас уже не охота заморачиваться, думаю летом вернусь к этому вопросу.

Прекрасно. :good3:
Буду наблюдать и учиться.
Потихоньку обустраиваю Б7 вариант.
Будет 2-х полосный фронт на RF T1675-S, саб, JL XD 500/3 по сиденьем, штатная RCD-510.
Зашумил двери, сделал копировальной фрезой "груши" - подставки и кольца из 16 МДФ, собрал пирог из них, собрал саб на Радуге Sl-S10, спаял межблок RCA - разьем RCD510, потом шнурком пропишу и вот он балансный выход. Сила ПВ-3 25мм будет от коробки предохранителей через ваговский 50А.
Заразил мужа сестры на таком-же варианте.Ж)

Подпишусь на тему! Самое интересное впереди!)))

Цитата:

---

Сообщение от dudmaks

...Сила ПВ-3 25мм будет от коробки предохранителей через ваговский 50А...

---

Если 50 ампер пред, то смысл в кабеле 25 квадратов? С таким же успехом можно поставить 8 квадратов и ничего не потерять.
На 25 квадратов нужен пред 100-125 ампер.
http://magnitola.org/o-kommutacii/15...ranitelei.html

Цитата:

---

Сообщение от <<<BJ.>>>

На 25 квадратов нужен пред 100-125 ампер.

---

Это максимально допустимый предохранитель для данного сечения. Больше нельзя, меньше можно.

Цитата:

---

Сообщение от dudmaks

... спаял межблок RCA - разьем RCD510, потом шнурком пропишу и вот он балансный выход...

---

Балансный выход на RCA? Это как?

Цитата:

---

Сообщение от dudmaks

Сила ПВ-3 25мм будет от коробки предохранителей через ваговский 50А.

---

А какой номинал предохранителей на усилках?

---------- Сообщение добавлено 23.12.2012 в 09:41 ----------

RCA-это далеко не балансный выход

Цитата:

---

Сообщение от Вячеслав Меркулов

Балансный выход на RCA? Это как?

---

Я думаю, что товарищ перепутал линейный с балансным.

Скорее всего.

Добрый день.

Дабы не засорять форум лишними темами, буду здесь глупые, и не очень )), вопросы задавать.
Про питание штатного ГУ хотел спросить.
К четырем потребителям - докстанция для айпода, процессор и два усилителя, "+" и "-" буду тянуть традиционно, от дистрибьютеров в багажнике.
Вопрос, что делать со штатным ГУ, которое по аналогу из вытащенных линеек будет в проц заходить?
По сути оно для радио, парктроников и камеры заднего вида остается. Ну и для заводского дизигна, само собой.
Уместно ли не заморачиваться и оставишь на нем штатное питание? Или таки тянуть к нему отдельное?

Спасибо.

Цитата:

---

Сообщение от mak_roman

Уместно ли не заморачиваться и оставишь на нем штатное питание? Или таки тянуть к нему отдельное?

---

Не вижу никакого смысла мутить что-то с проводкой штатного ГУ - оставь как есть.

Цитата:

---

Сообщение от Tim635

Не вижу никакого смысла мутить что-то с проводкой штатного ГУ - оставь как есть.

---

тоже склоняюсь к такому варианту.

просто я слегка подрастерялся. )
предыдущие установки звука в авто всегда начинались с замены ГУ, там все было понятно.

вопрос номер два.
наверное проще всего не городить "большой" дистр с предами для докстанции и проца, а повесить на их плюсовые кабели (2,5 квадрата) "флажковые" предохранители, зацепив эти кабели параллельно с основным кабелем на входе дистра для усилителей?
