Построение хорошего звука в ВАЗ-2108

Всеми мыслимыми и не мыслимыми путями, не смог я добиться чтобы саб локализовывался спереди, а не в багажнике. Настройки крутил, задержки, не помогло.

Слушал отдельно фронт, без саба, резал снизу его (фронт) от 60-70 Гц, низов нет.

Решил отказаться от широкополосников Alphard 20 см

Заказал динамики Visaton W/170? как у Аркадия fox proteus, по нескольким причинам: цена-качество, не требуют сверхмощного усилка, 17 см диаметр, хорошие отзывы и т.д.

Доставили динамики, быстро, качественно, без повреждений.

Последовал совету Андреичъ'а:

Сообщение от Андреичъ

но к подиумам обязательно вернись, результат жесткой установки НА ДВЕРЬ, а не на обшивку тебя поразит!

Для начала изготовил основание из 10 мм фанеры, сделал кольцо дистанционное из ЛДСП 16 мм (что было под рукой), все закрепил к двери к вытяжным гайкам, винтами М5, через герметик.

Наклеил дополнительно, ШумОФФ М3.

После подключения, даже на не прогретых динамиках чувствуется, басовый потенциал, открытость в звуке.

Прогреваю пока, потом покручу срезы и задержки.

После установки мидбасса, озадачился поиском твитеров. Выбор за те деньги которые скопил был невелик. В результате выбор пал на б/у твитеры Crescendo t2rb. Отзывов мало, но все вполне говорят о том что за свои деньги эти динамики очень даже не плохи.



Приехали вот такие пищалки, на первый взгляд очень хорошо собраны, качество на высоте (в сравнении с Alpard'ами которые стояли прежде у меня).



Прикрутил к пищалкам пластинки от железного конструктора из СССР. Закрепил на стойке, поездил некоторое время, определился с направлением.



Концы обжал наконечниками, обозанил плюс и минус с помощью термоусадки разных цветов.



Были изготовлены подиумы, но чтобы закрепить динамики в них пришлось поискать шурупы, кондидатов было много, но круг сузился.



Затем установка, подключение, закрепление подиумов. Порезаны от 5 кГц. Звук небо и земля, в сравнении с Alphard'ами, больше сравнить к сожалению не с чем.

Люблю такие инсталлы, подписался. Но ГУ я бы поменял на 80PRS например, качество возрастёт в разы + полноценный DSP.

а какие вообще основные критерии этого инсталла? видя альфарды понимаю что хотелось чтоб просто громко орало? зачем тогда 8"? можно еще пару альфардов добавить!

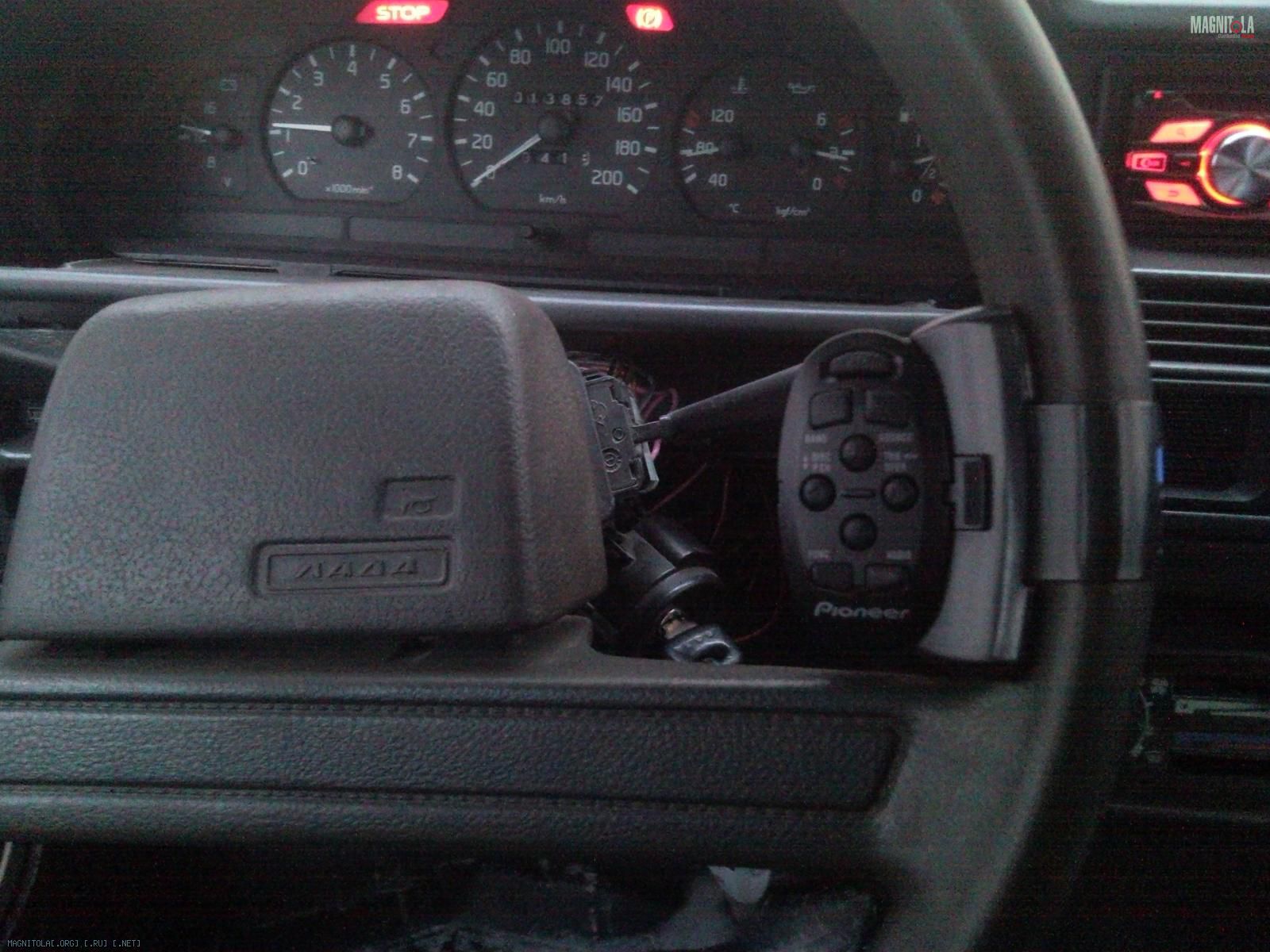

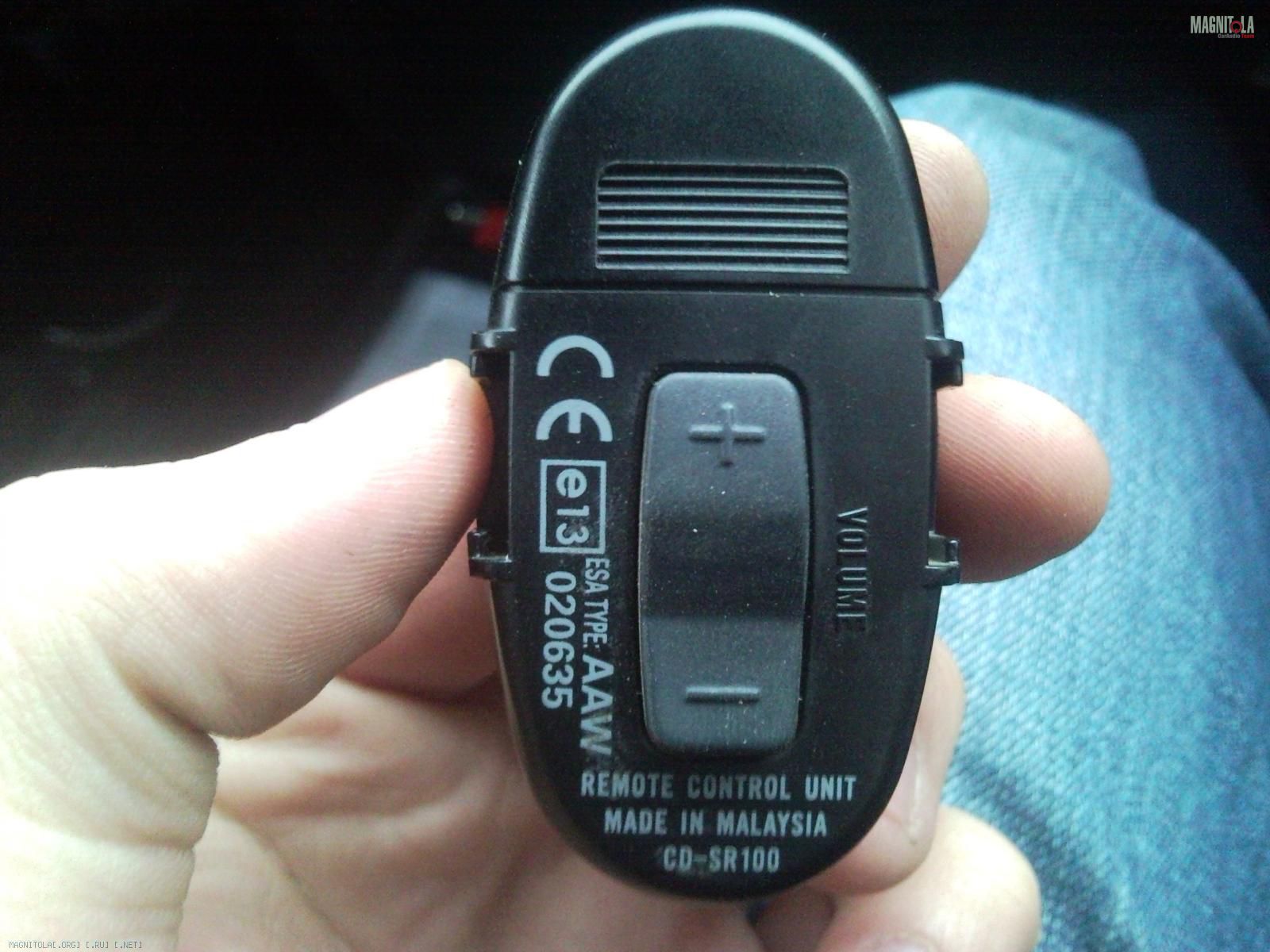

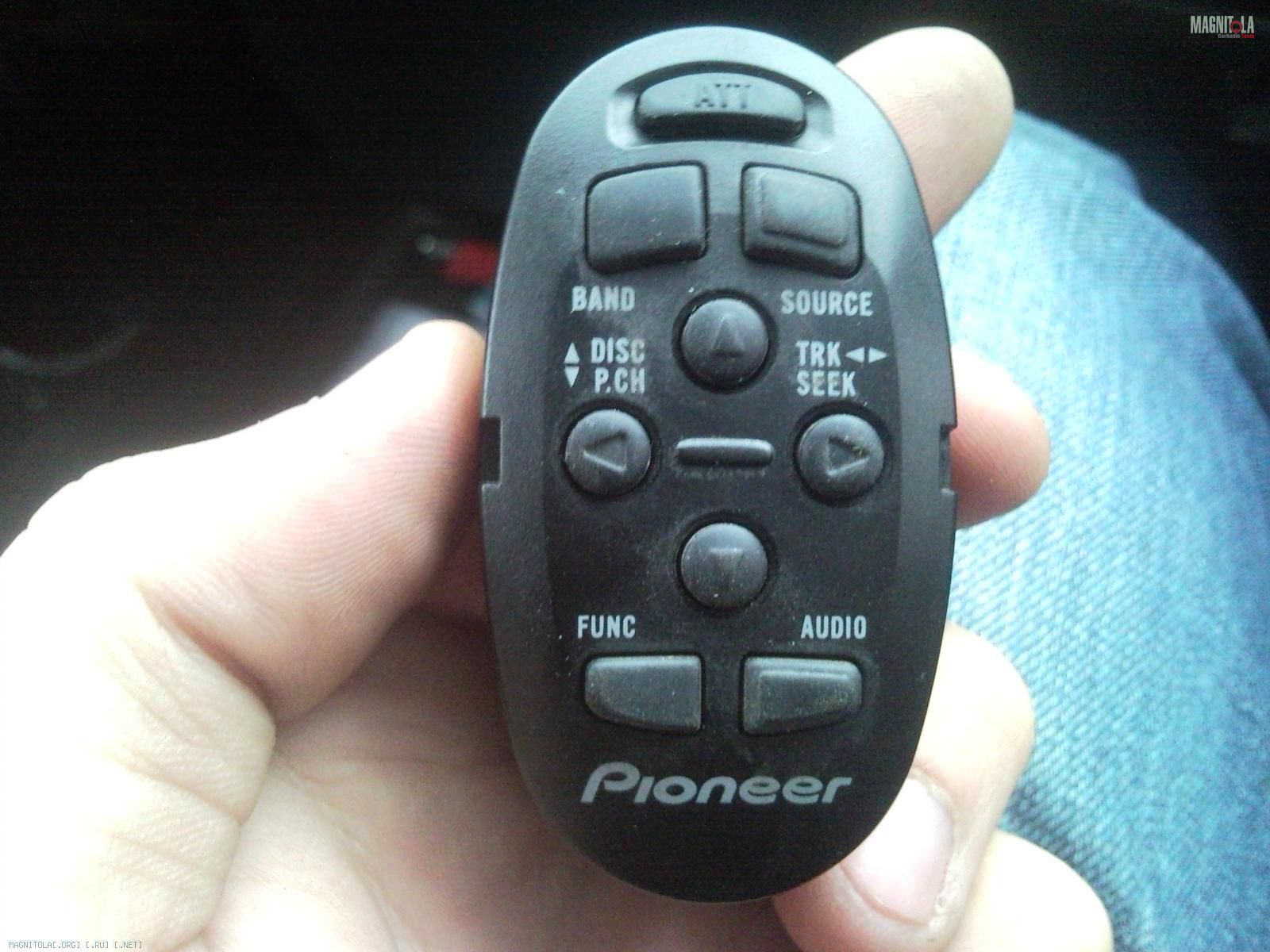

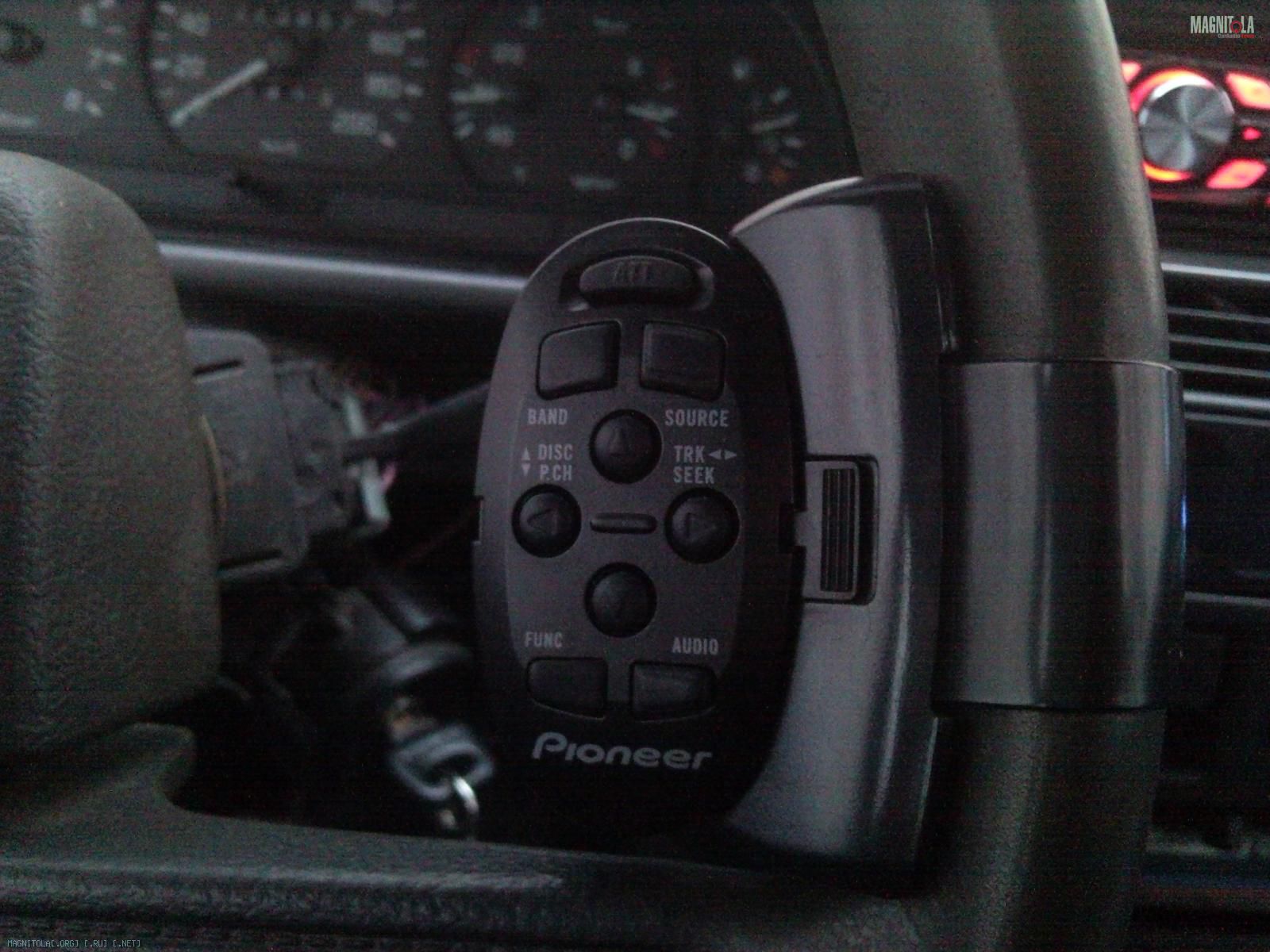

По случаю стал обладателем пульта на руль. Очень доволен, стало удобнее пользоваться ГУ.

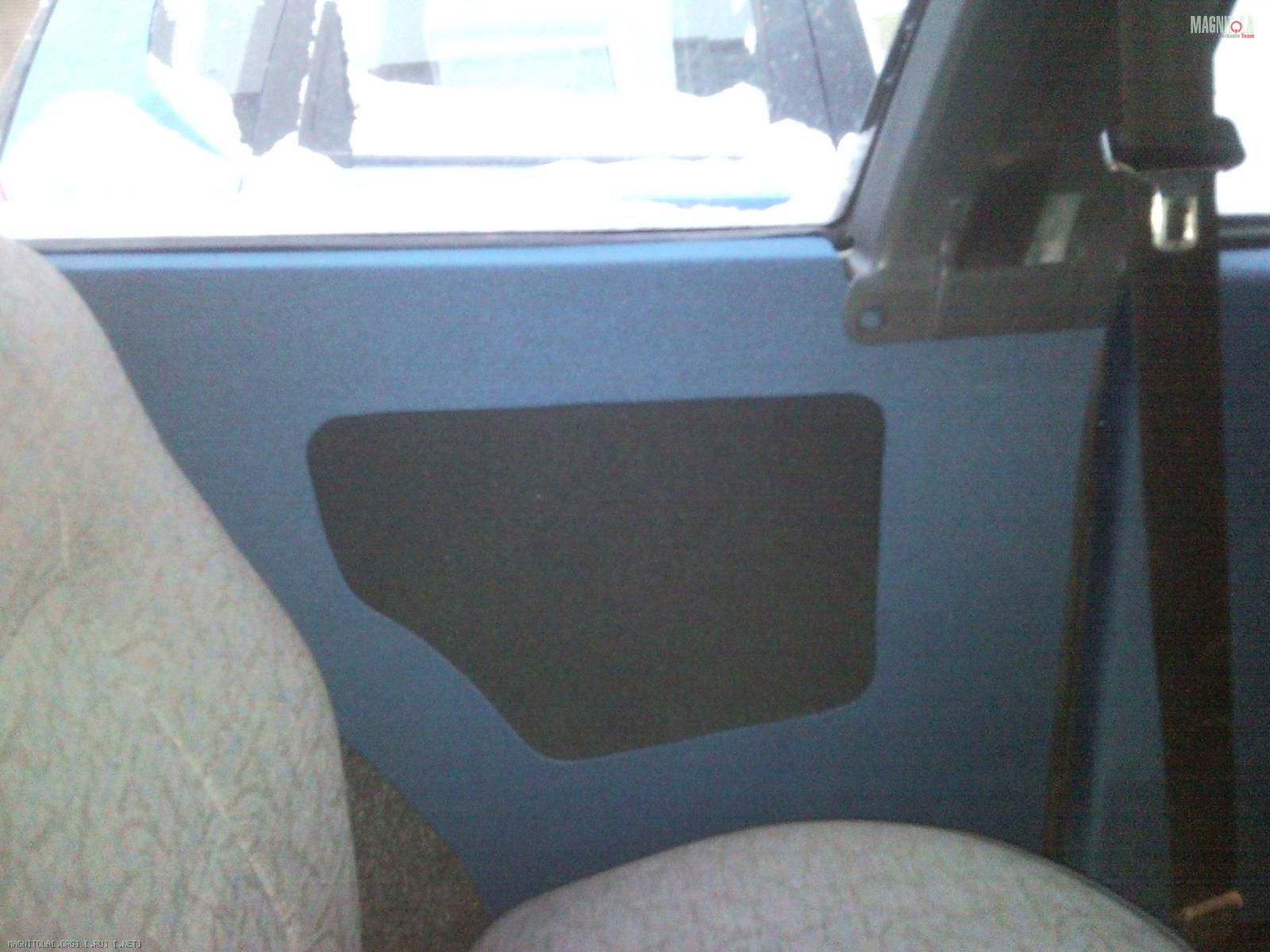

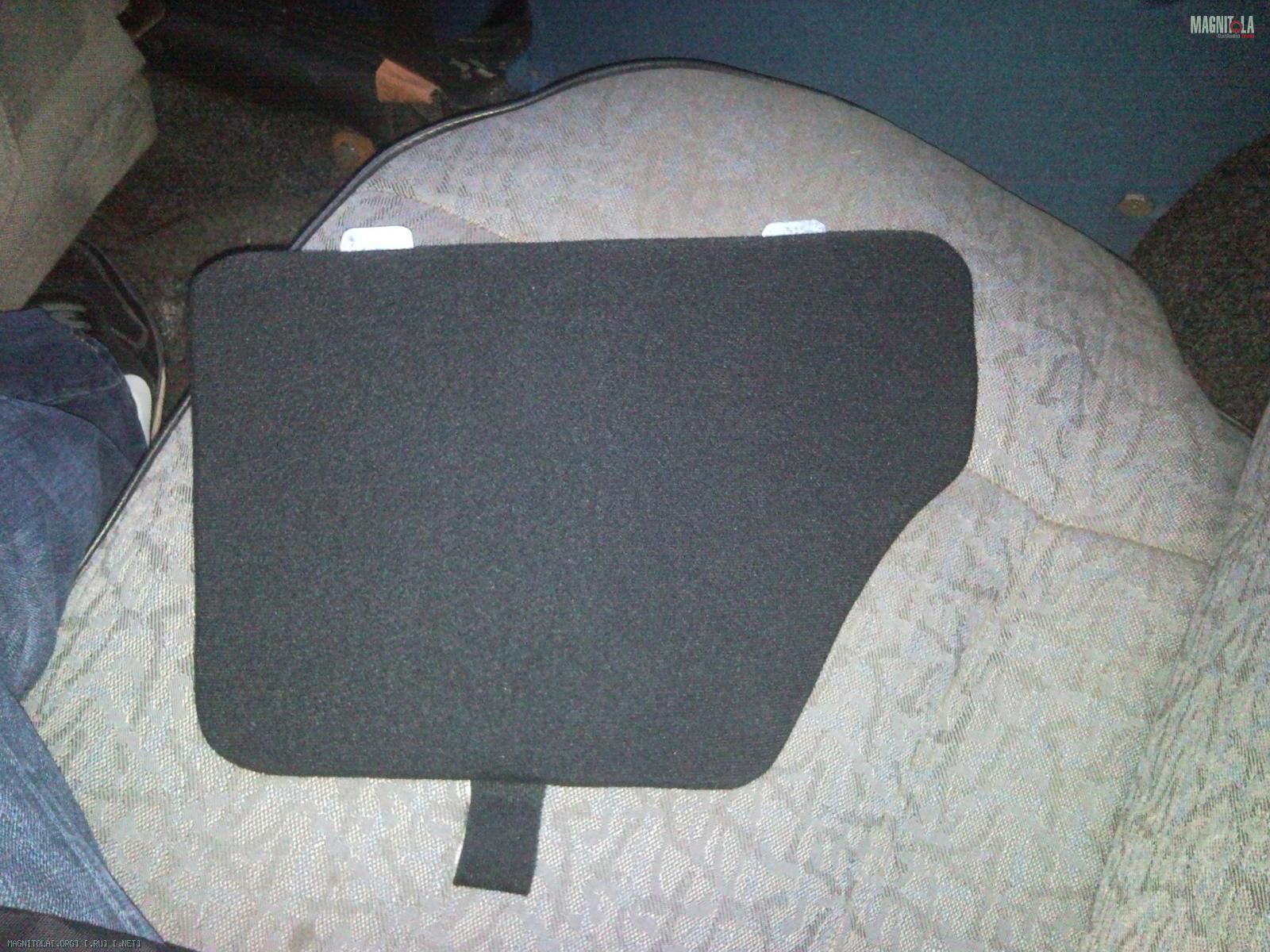

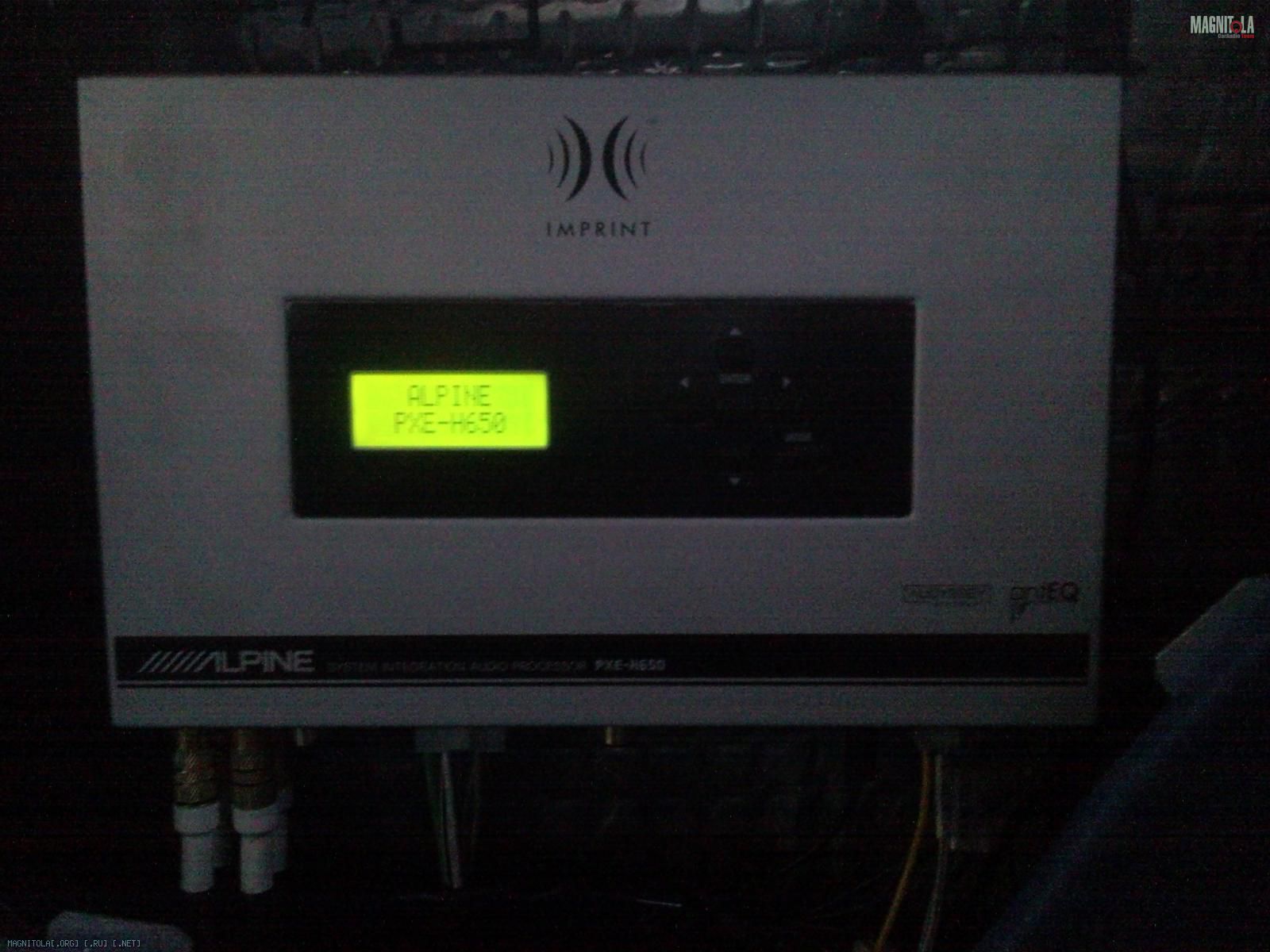

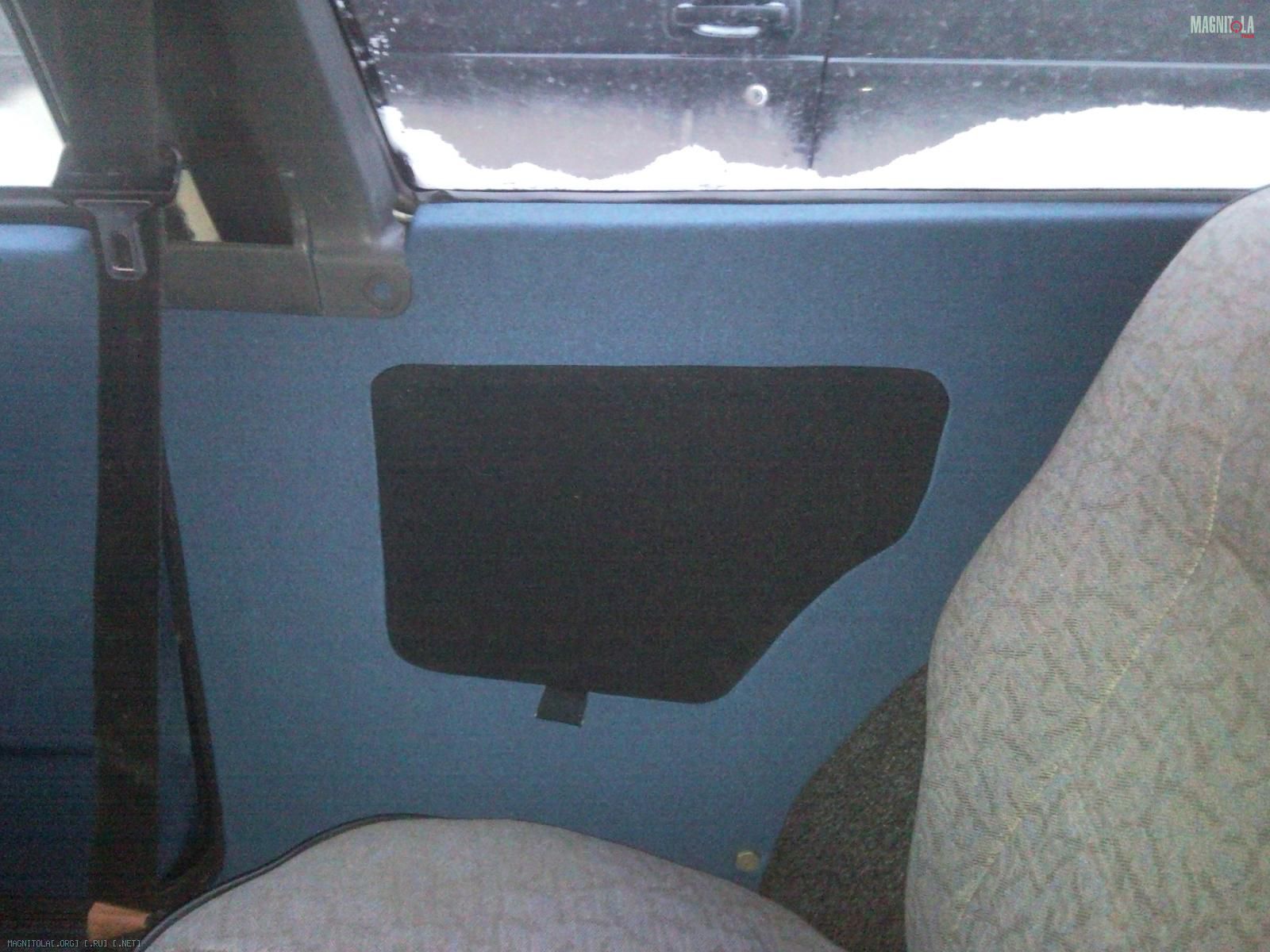

Также были изготовлены задние боковые панели, вместо заводских. Фотографии уже установленных в машину. Обтянуты в стиле и цвете идентичны передним обшивкам дверей. Левая глухая, а в правой сделан лючок для оперативной настройки процессора в случае необходимости.

За вермя отсутствия был проделано много работы, потихоньку буду отчитываться!

Был изготовлен ЗЯ объемом 27 литров, из двух слоев ДСП, склеенных между собой жидкими гвоздями, скручен и усилиен саморезами. Все углы и стенки внутри ящика проклеены ШумОфф М2. Динамик крепится болтами под внутреени шестигранник и усовые гайки. Динамик Alpine 1222d.





















Для подключения динамика использовал провод 6 кв.мм. и разъем Speakon для возможности быстрого демонтажа сабвуфера из автомобиля.





























Продолжение следует...

---------- Сообщение добавлено 16.12.2013 в 23:35 ----------

Был сделан межблочный кабель для саба.





И тут возникает вопрос на Alpine PXE-H650 1 выход RCA на саб, а на усилителе 2 RCA входа, правильно ли я спаял его?

Заранее, спасибо!

Сообщение от kirillka002

правильно ли я спаял его?

Правильно

---------- Сообщение добавлено 17.12.2013 в 07:47 ----------

а есть ещё фото разъёма изнутри саба? Интересно, как он загерметизирован

Спасибо, Аркадий!

Я его за герметизировал герметиком для автомобильных стекол, потом прикрутил к ящику.

Фото готового ящика выложу чуть позже!


Sent from my iPhone using Tapatalk

Немного о дополнениях которые произошли.

Собственно было несколько проблем, из того что процессор долго включается (быстрее чем усилитель), при заводке автомобиля происходил щелчок в динамиках. При подключении усилителей от магнитолы все ок при старте. Изготовил устройство прозвал его Remote Box, которое позволяет от входа магнитолы осуществить включение процессора, усилителей, кулеров (скоро все будет), подстветки в нише подъемной рамы где все это разместится.

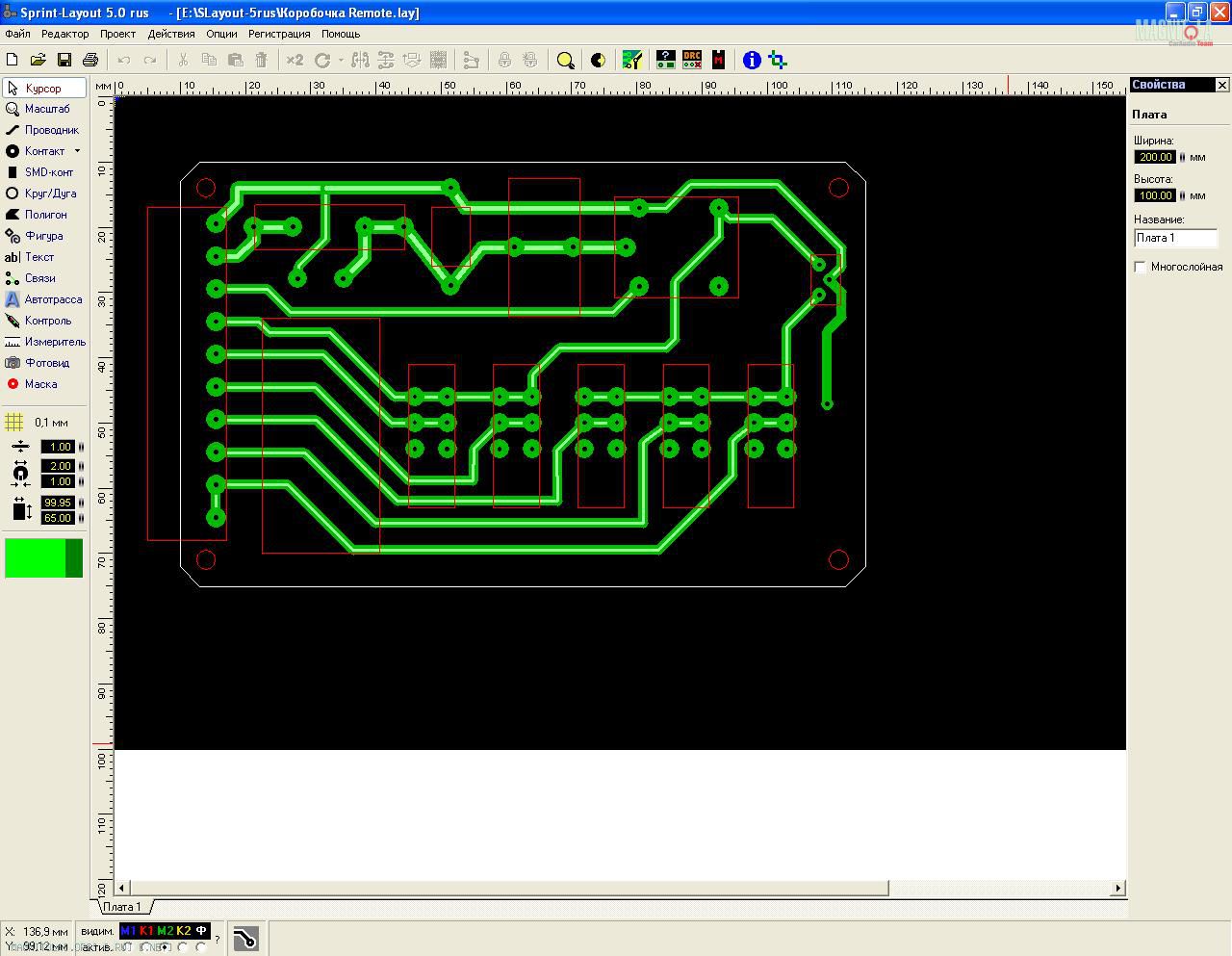

Была подсмотрена у Дяди Федора схемка его девайса, изготовлена своя.

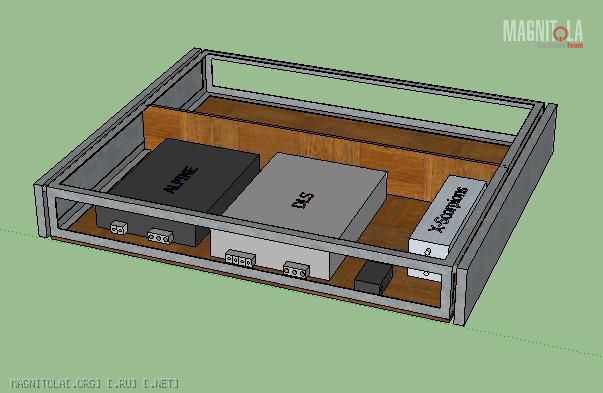

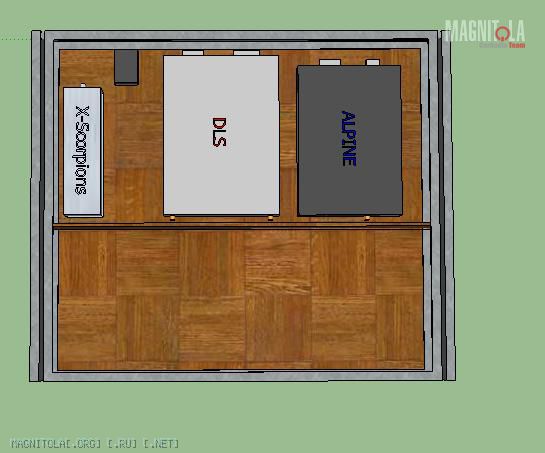

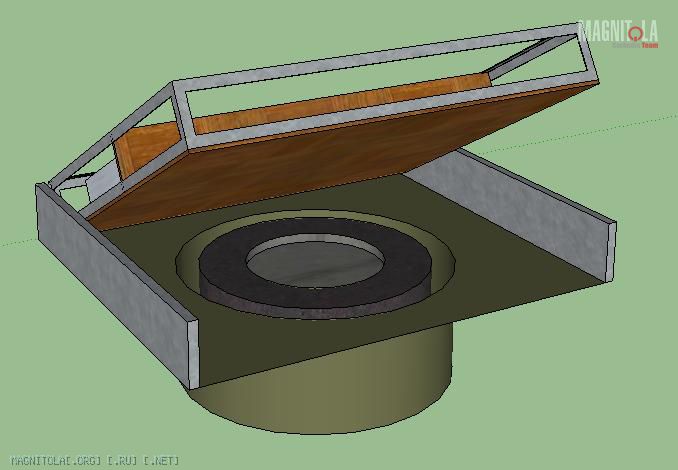

Будущее расположение деталей

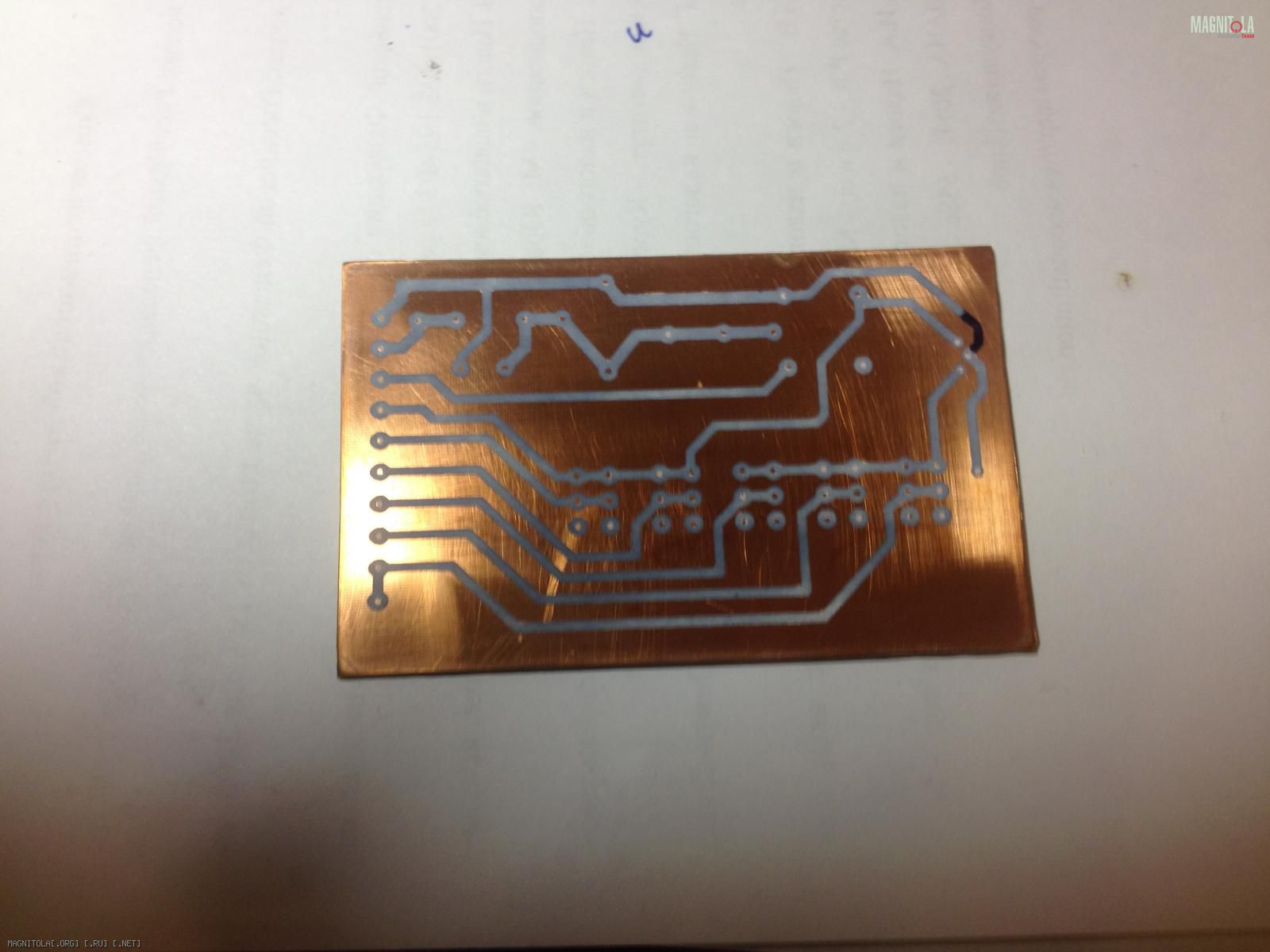

Перенос схемы с фотобумаги на текстолит с помощью утюга.

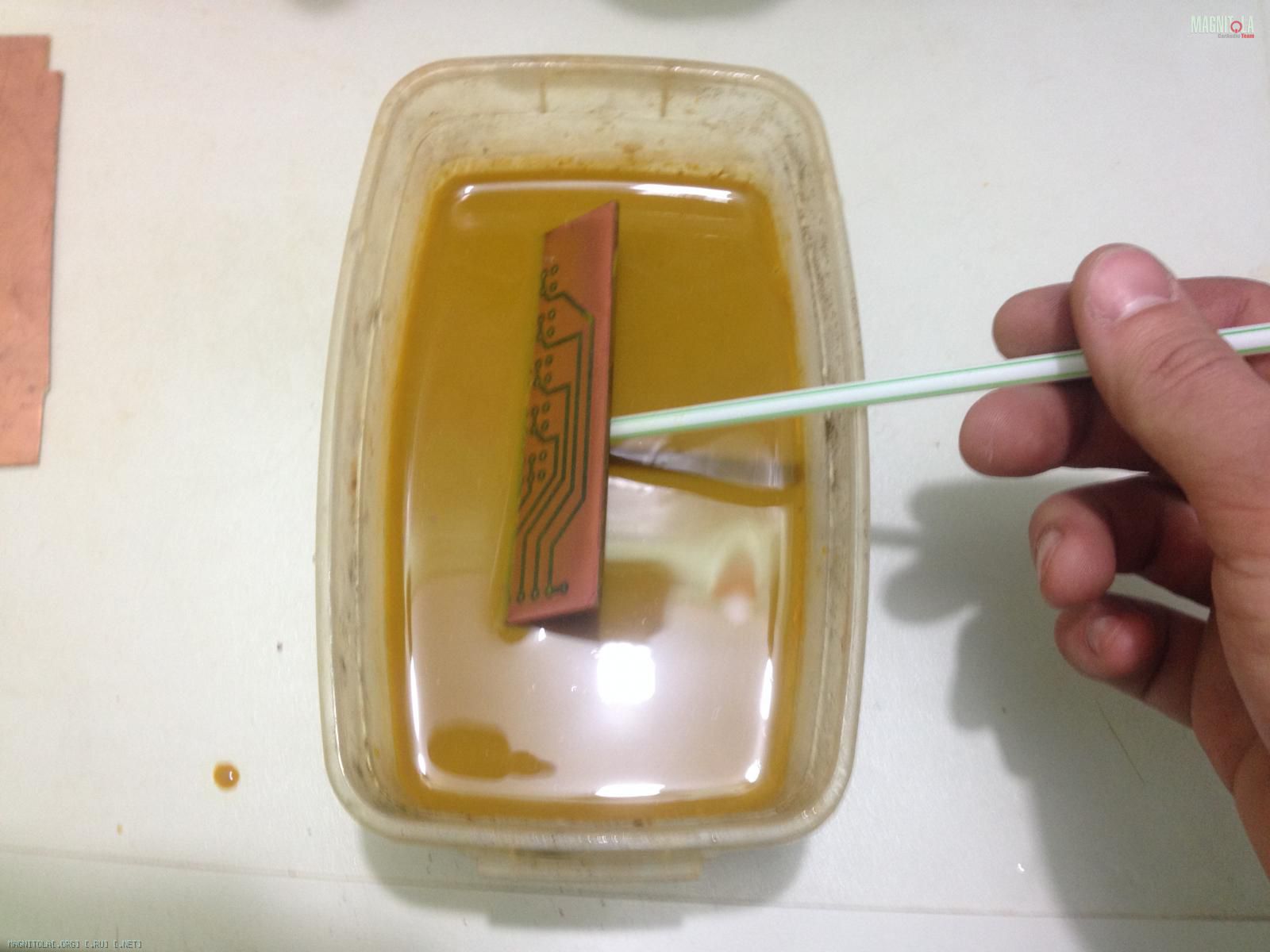

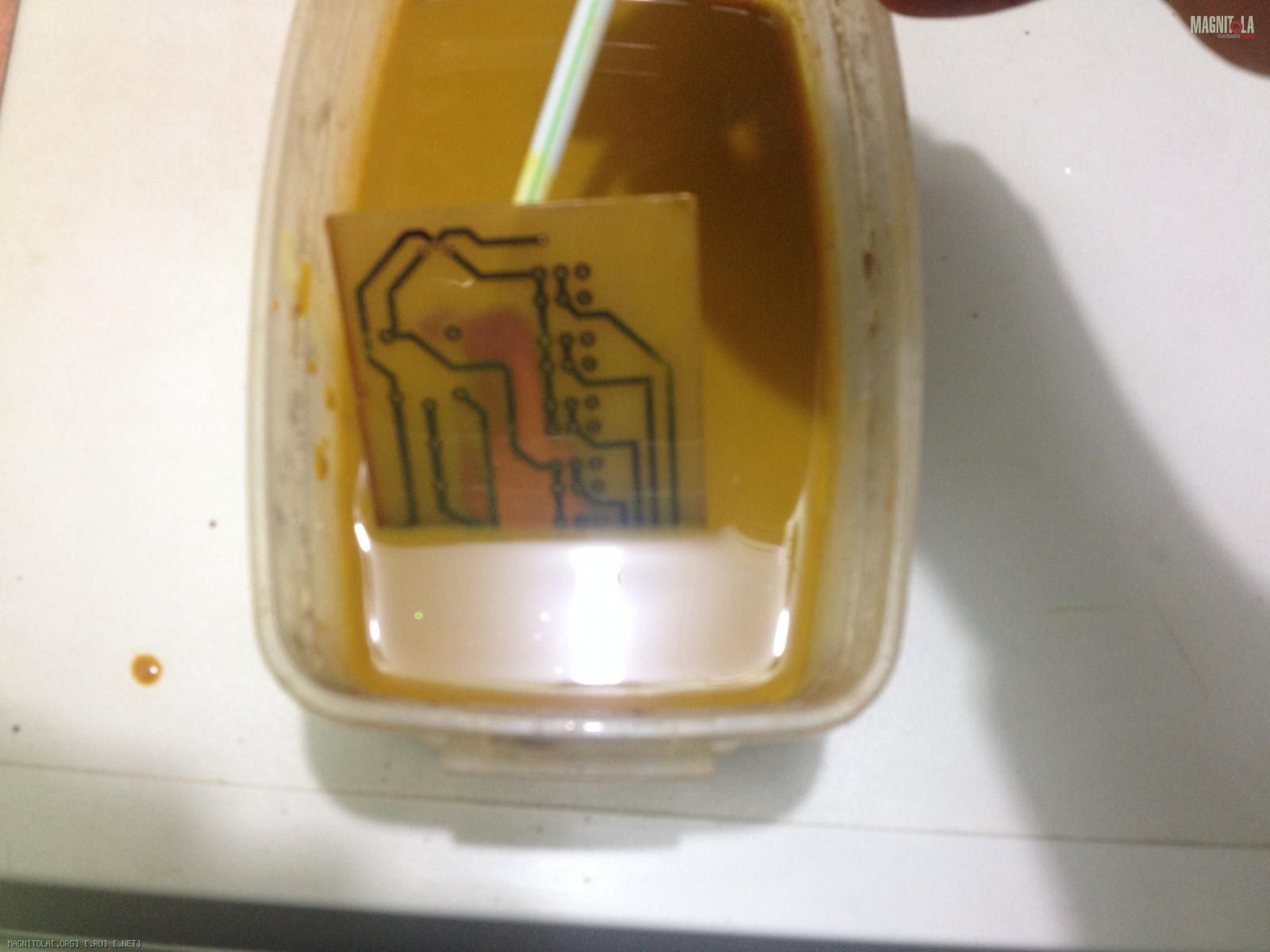

Затем в хлористое железо

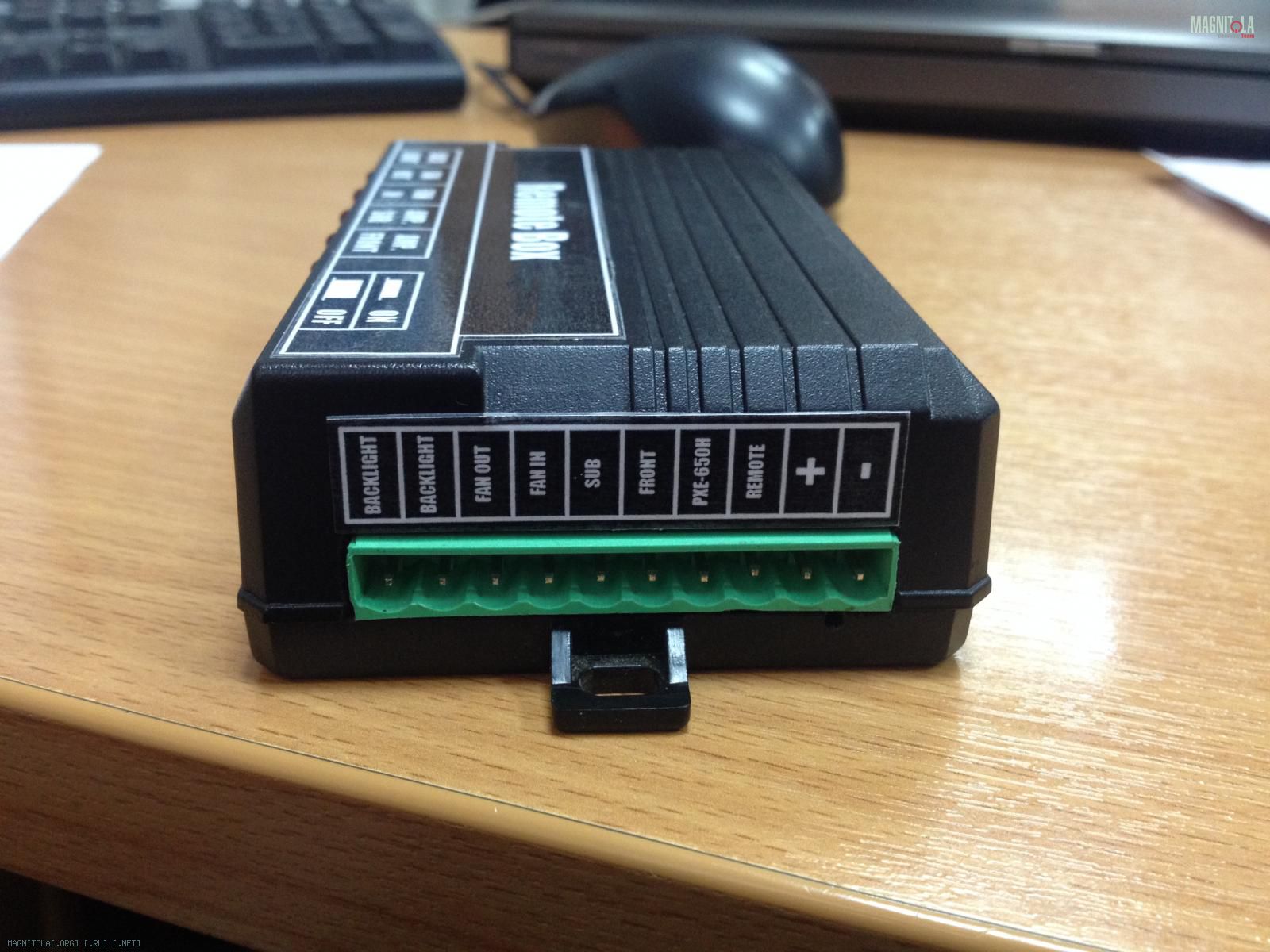

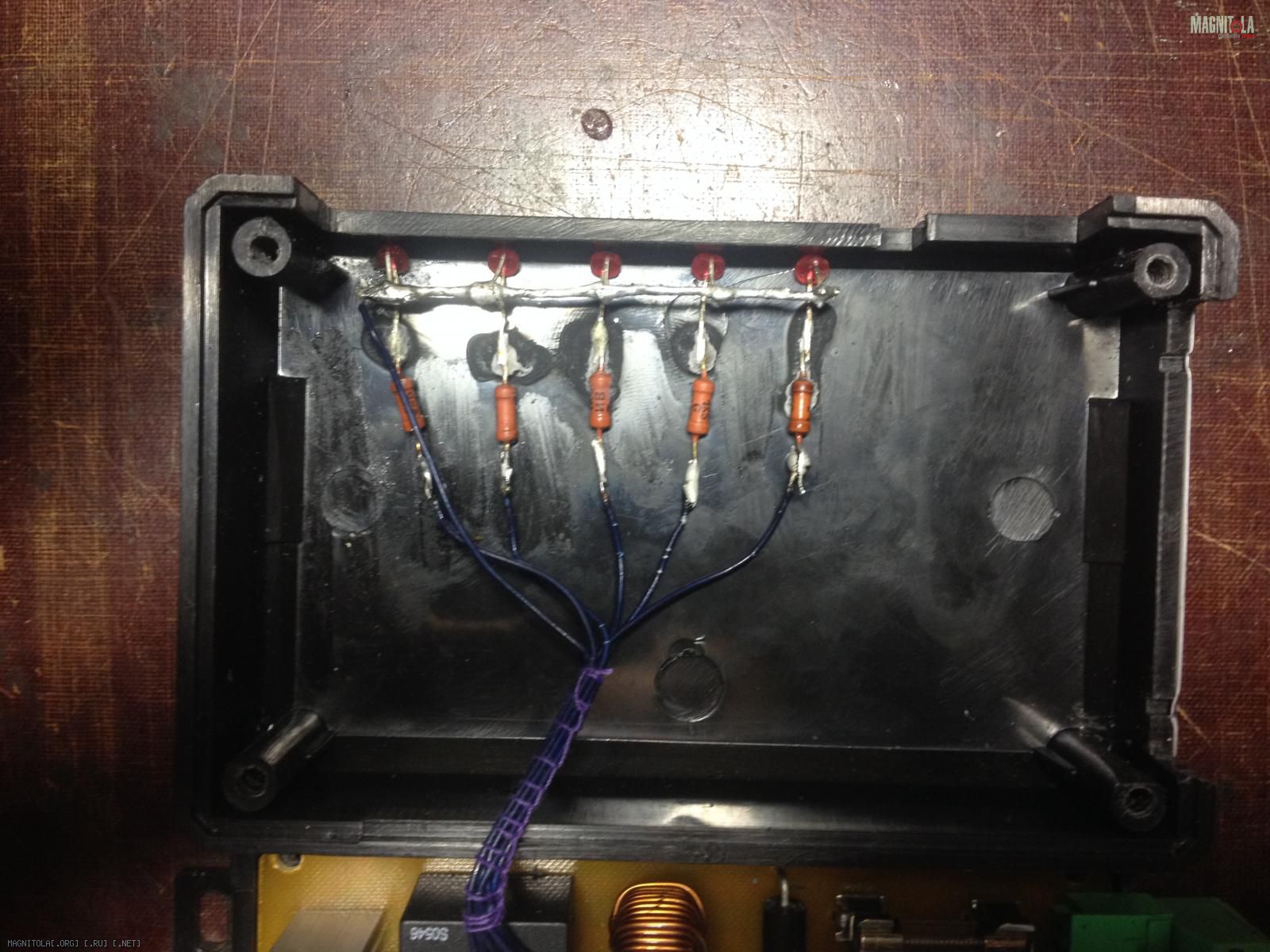

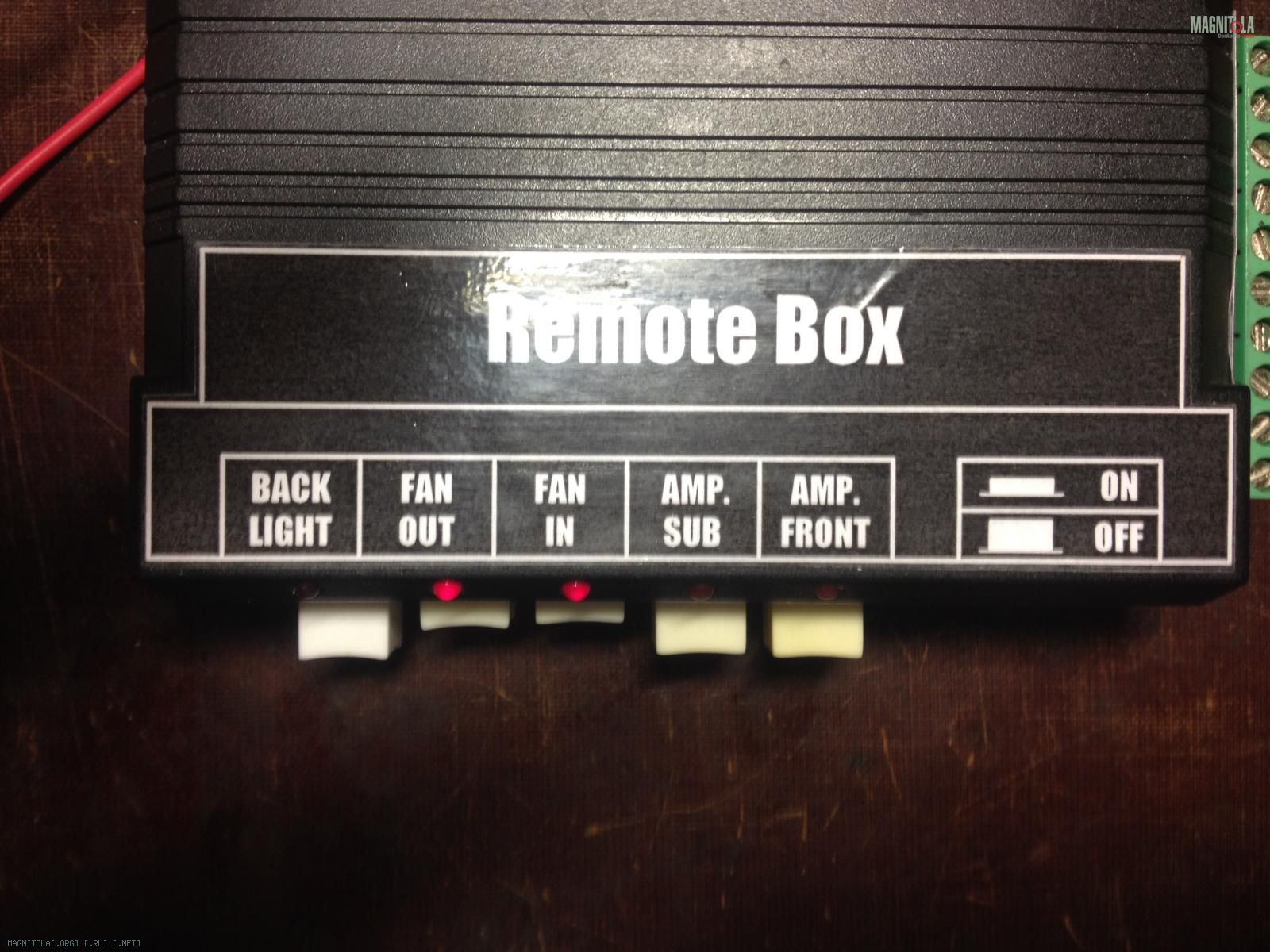

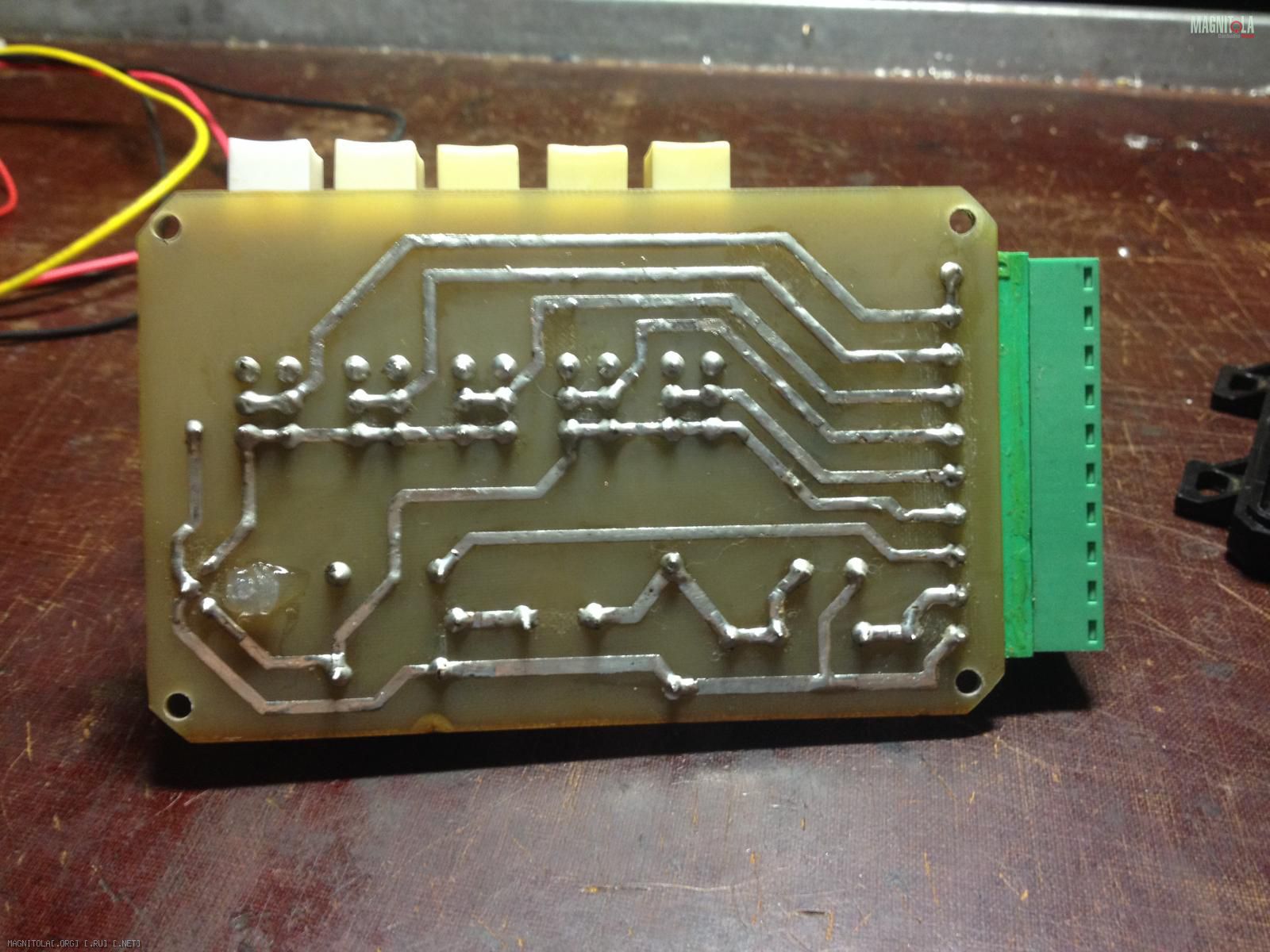

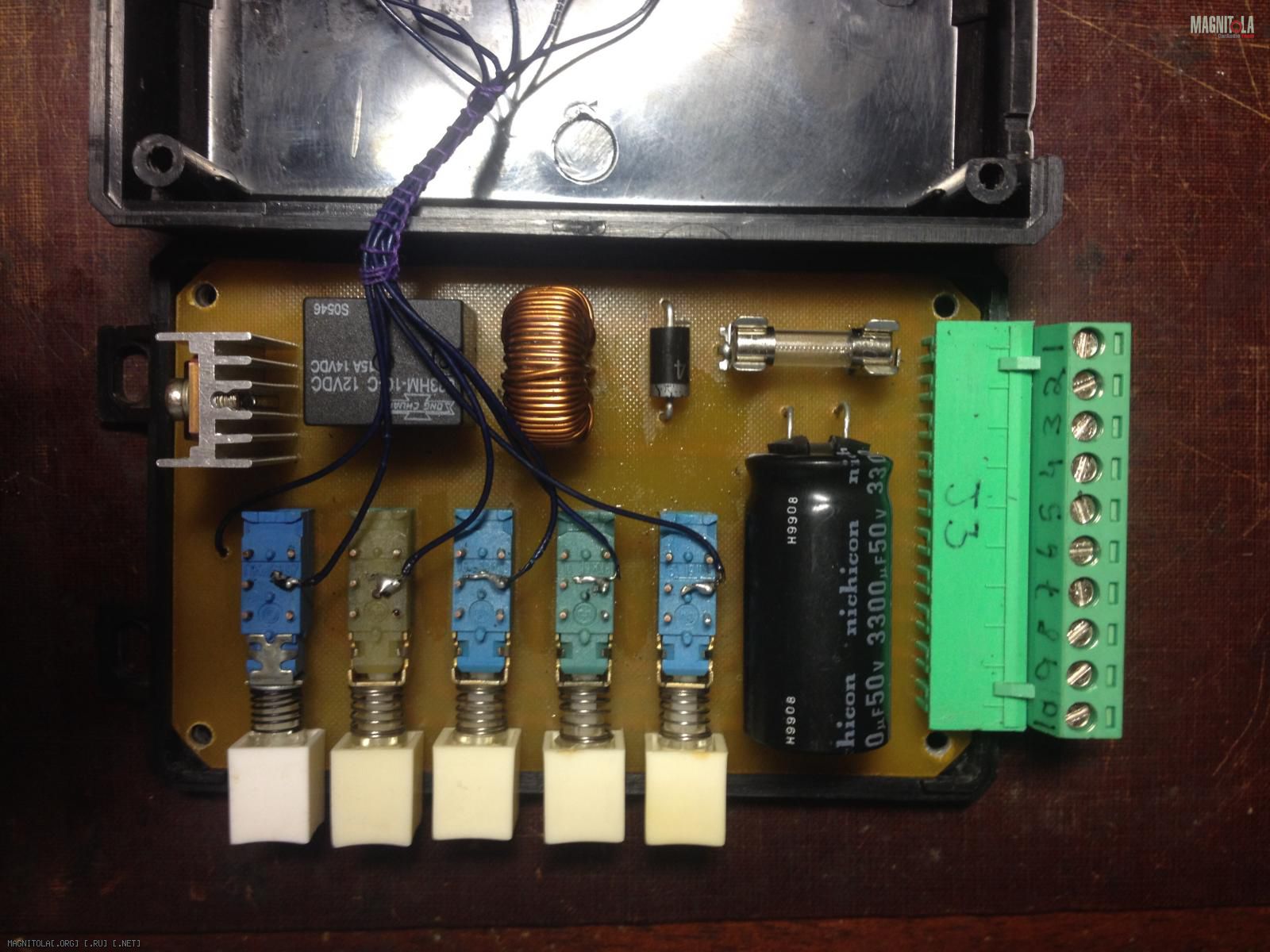

Изготовление подписей на самоклеющейся бумаге, сборка, проверка работоспобосности

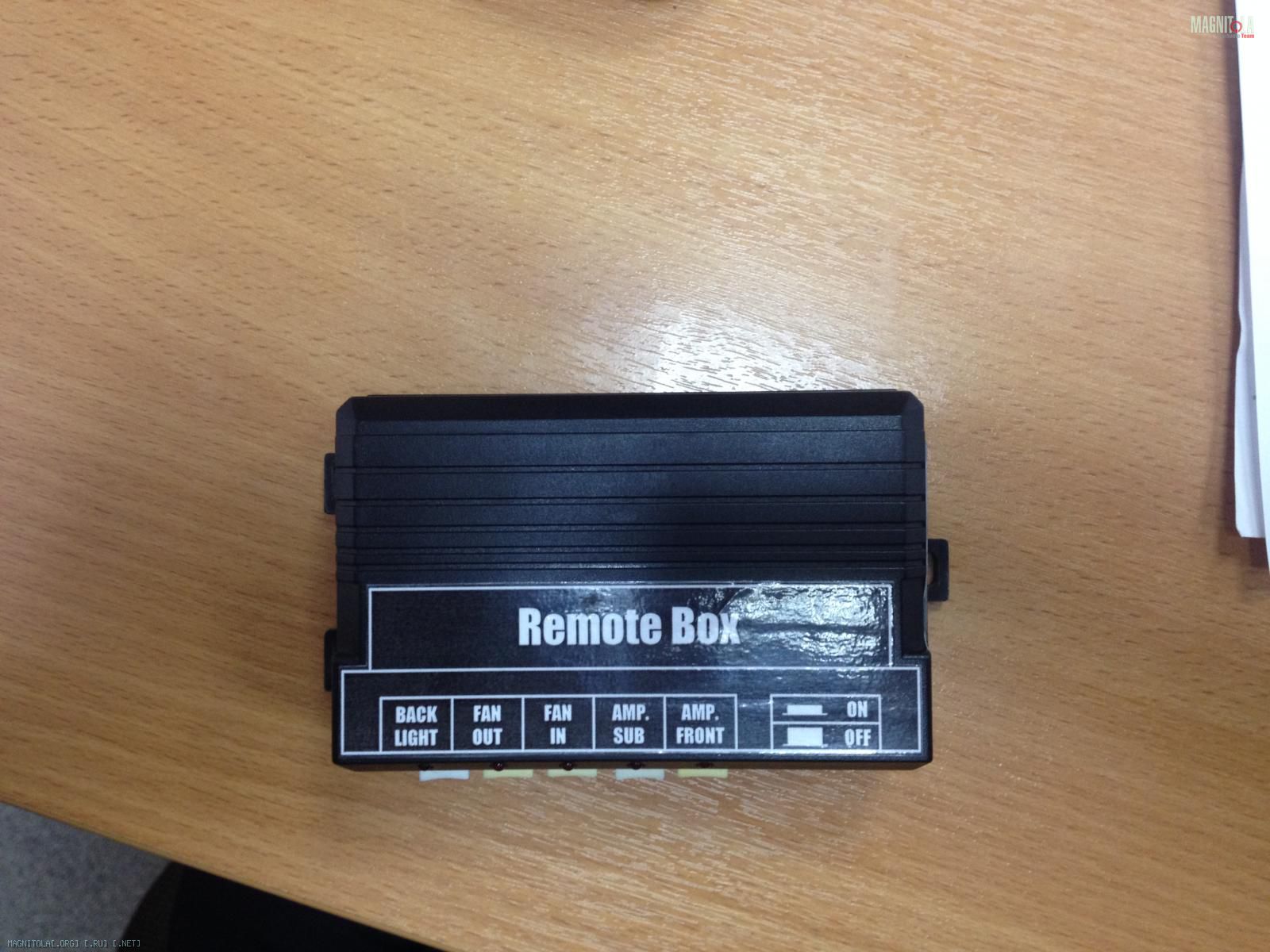

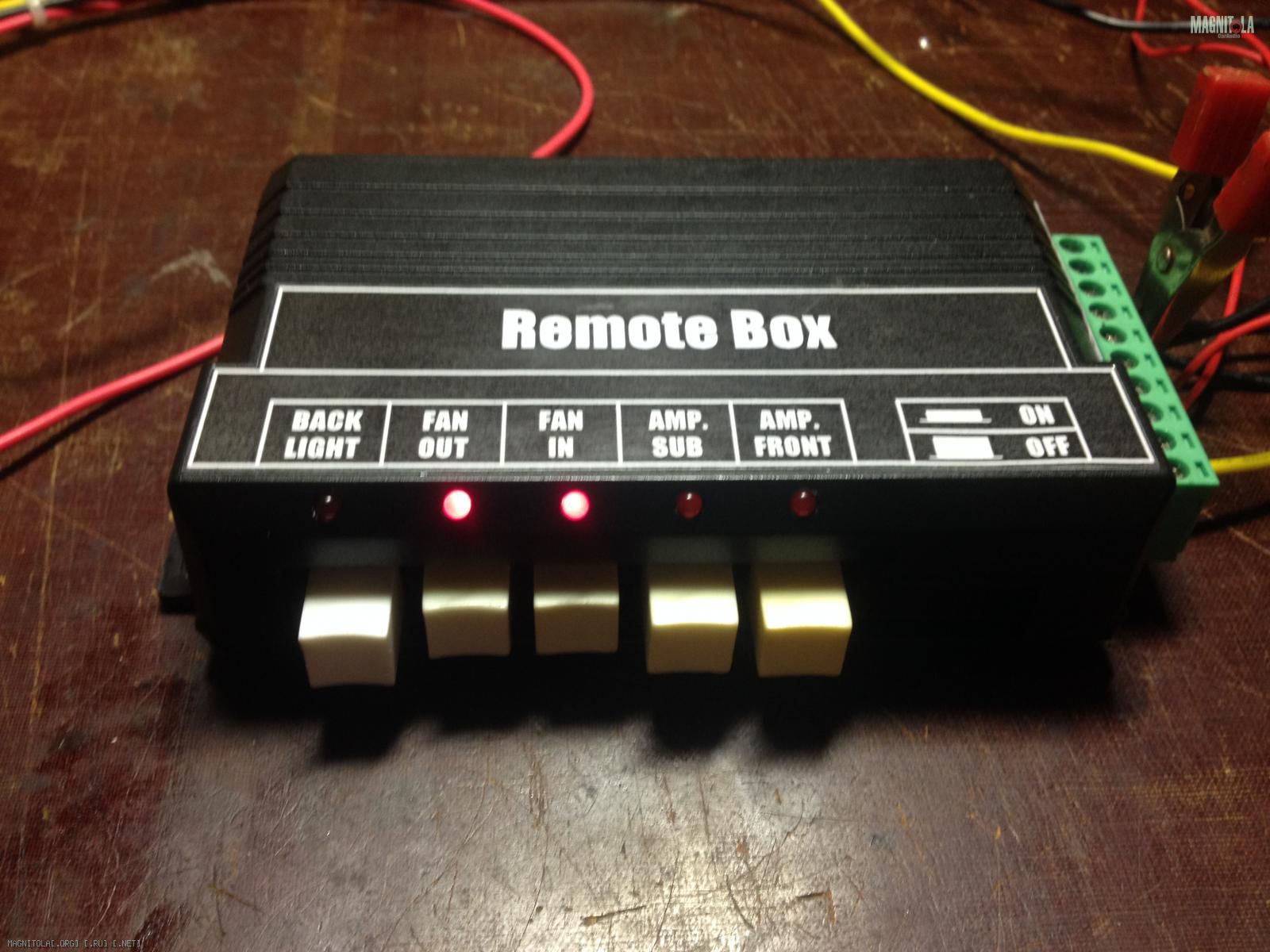

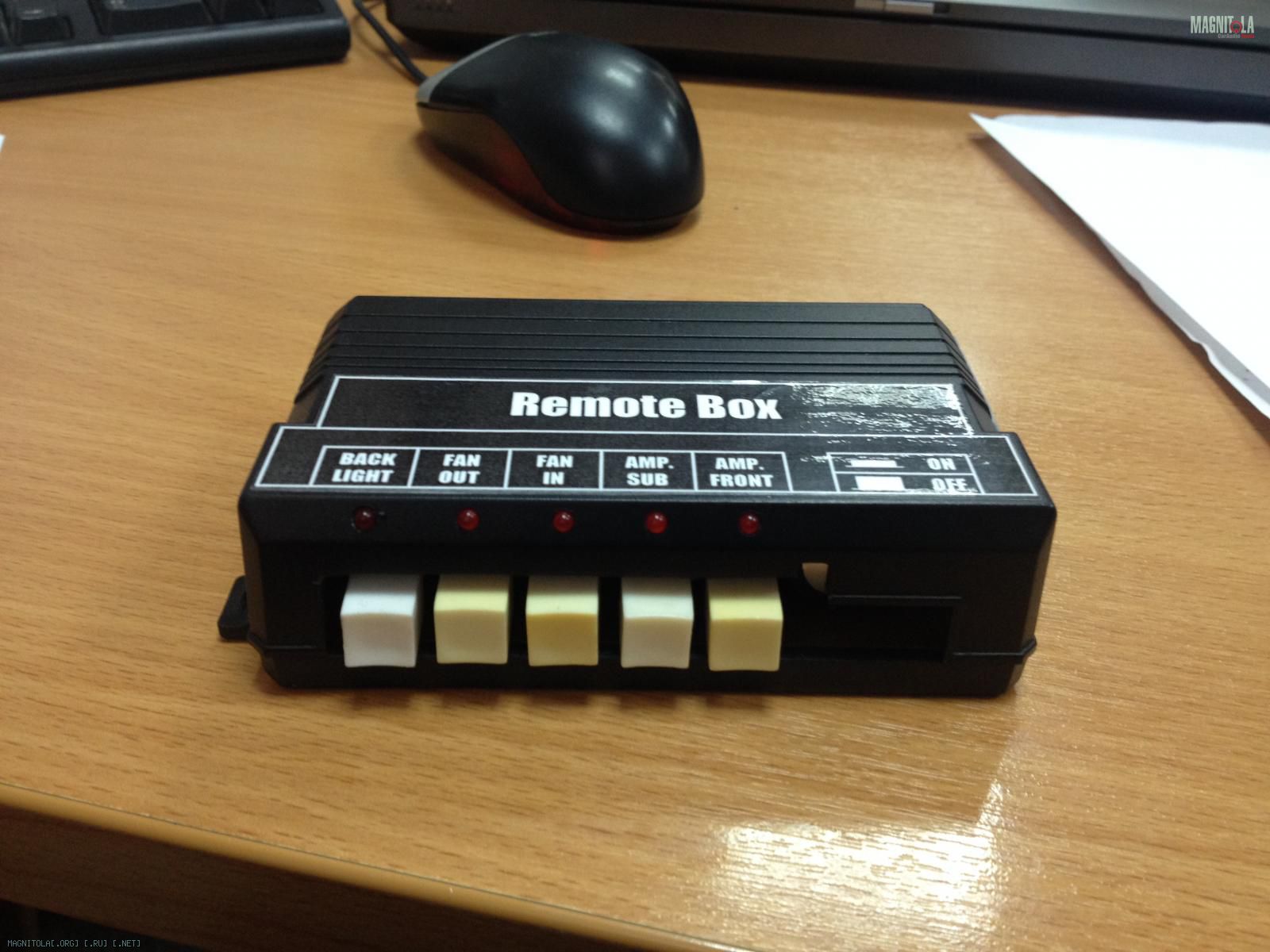

Как то так, получилось.
