Замена звука на X-Type

Все меняется со скоростью мысли )
Честно подсмотрев у bob911 в его Шкоде идею использования айфона в качестве ГУ с последующей трансляцией звука через AirPlay на компоненты, я сообщил об этом старейшине в индустрии car-audio и человеку, который полностью поменял мое представление о том, как вообще правильно должна играть в тачке музыка, - Аркадию Фоксу. С учетом того, что у меня дома уже года полтора пылился мой первый Airport Express, а на соседней полке пролеживал iPhone на 64 гига, инсталл представлялся очень интересным! Тема была вполне даже одобрена, однако оставалось понять, куда будет поступать из Эйрпорта звук по оптическому кабелю. Вариант с Альпом 800-м и руксом отпадал по причине отсутствия необходимого бюджета на проц, но Аркадий уже давно обращал мое внимание на замечательные девайсы по прозвищу miniDSP. Крайней степени бюджетные, надо сказать, по сравнению с дорогими процессорами. Имеется к ним и соответствующая приблуда miniDIGI с оптическим входом, а именно это и нужно было.

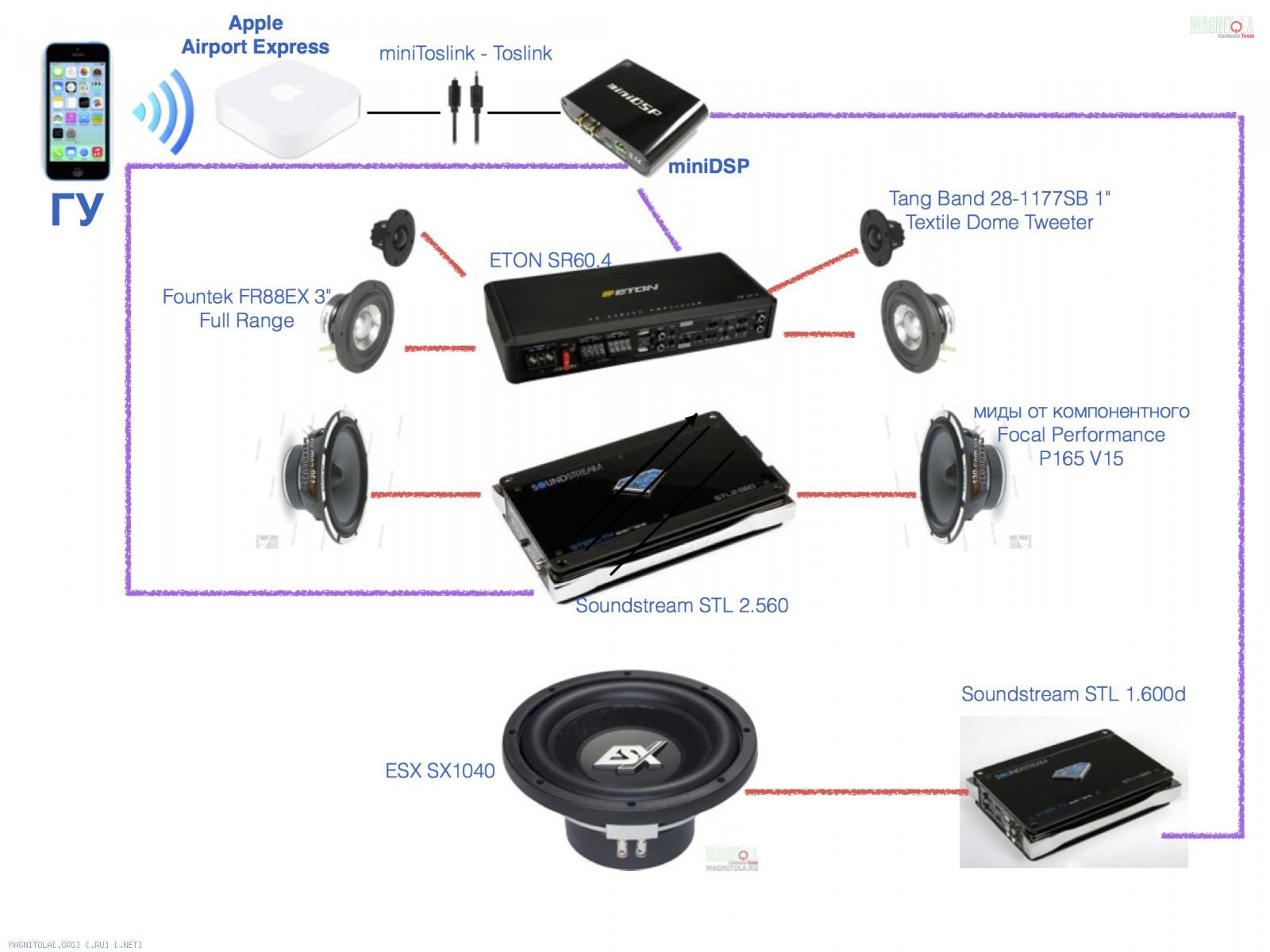

Собственно, выглядеть все будет вот так:
Вложение 642648

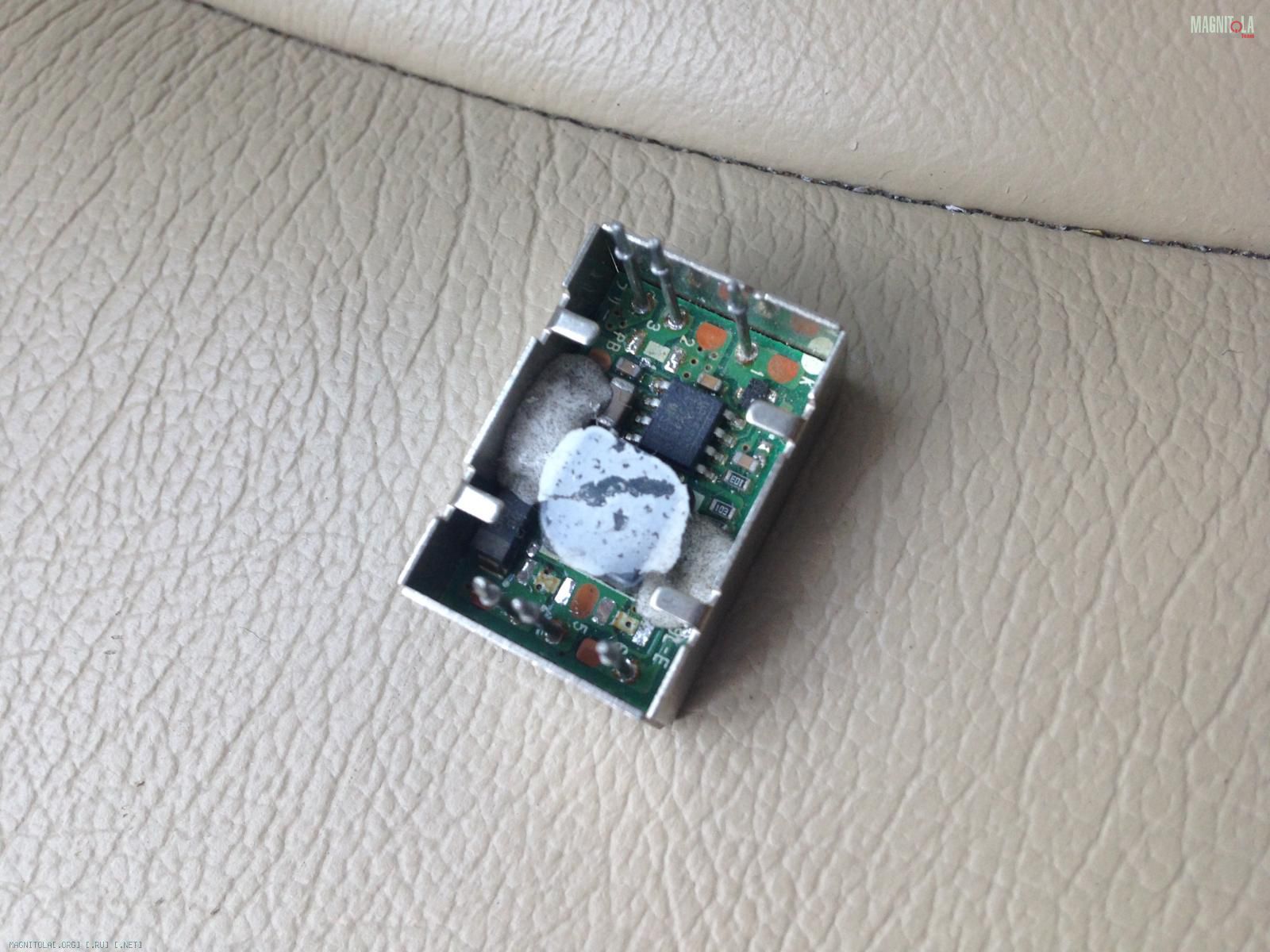

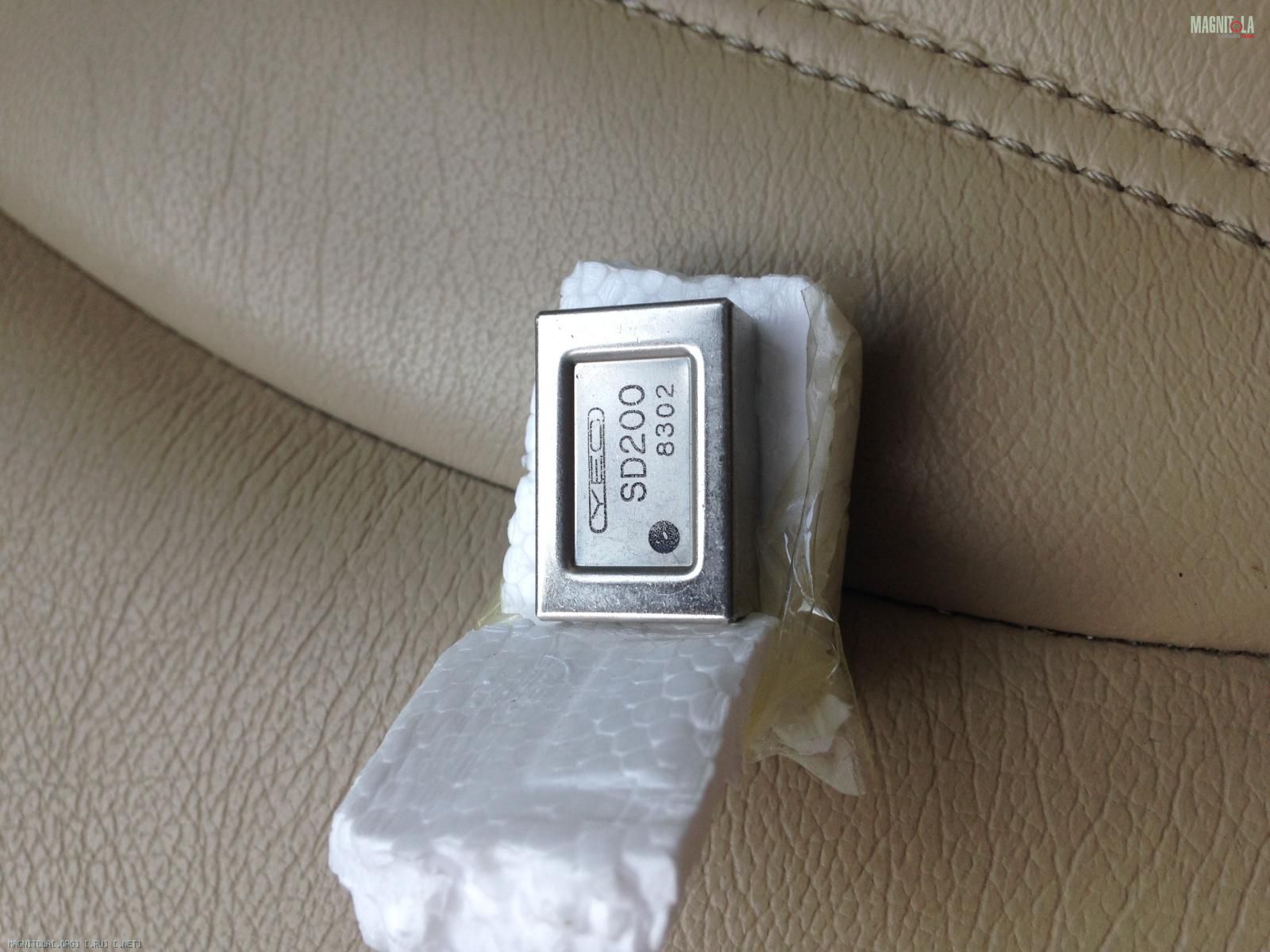

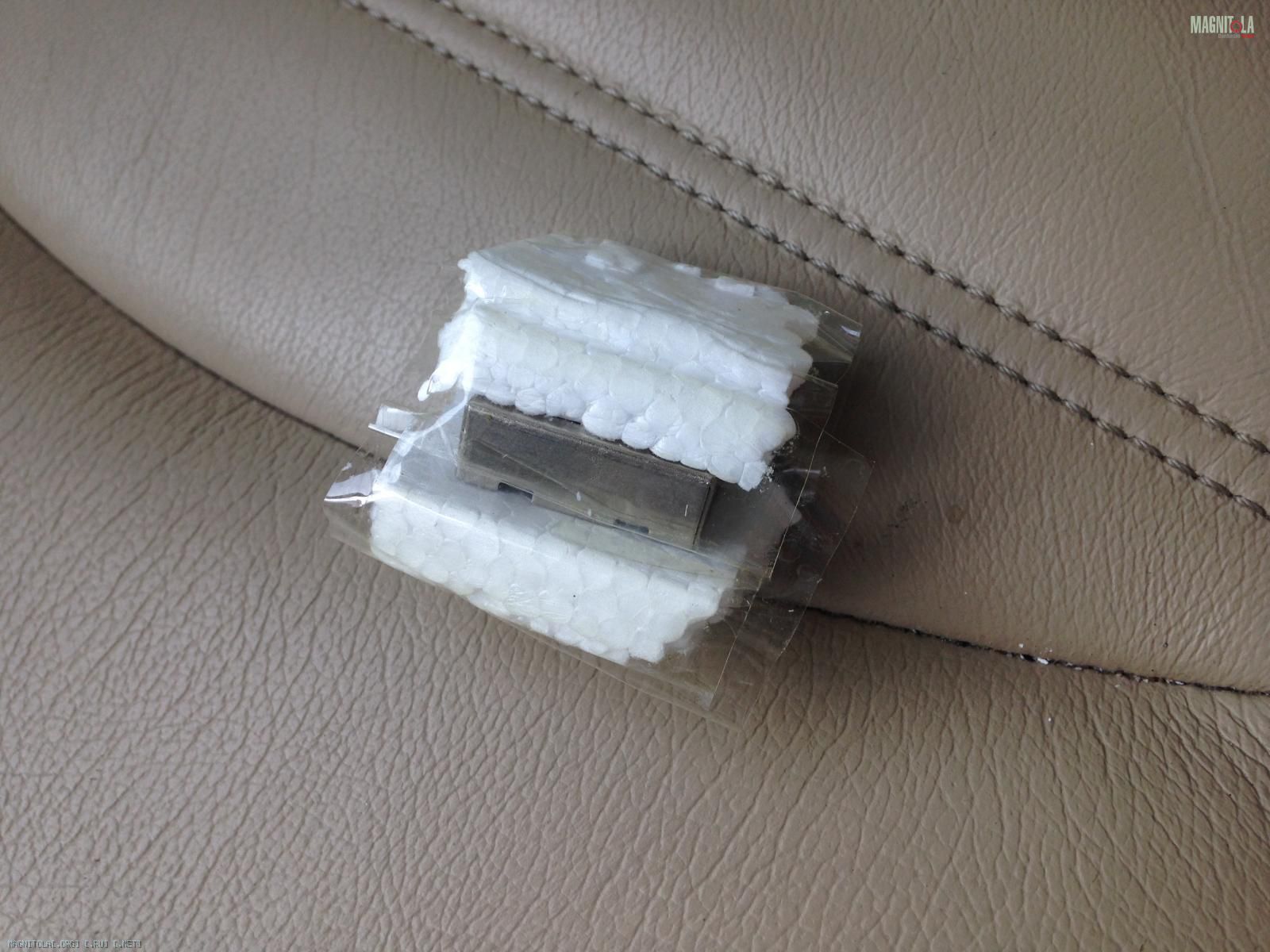

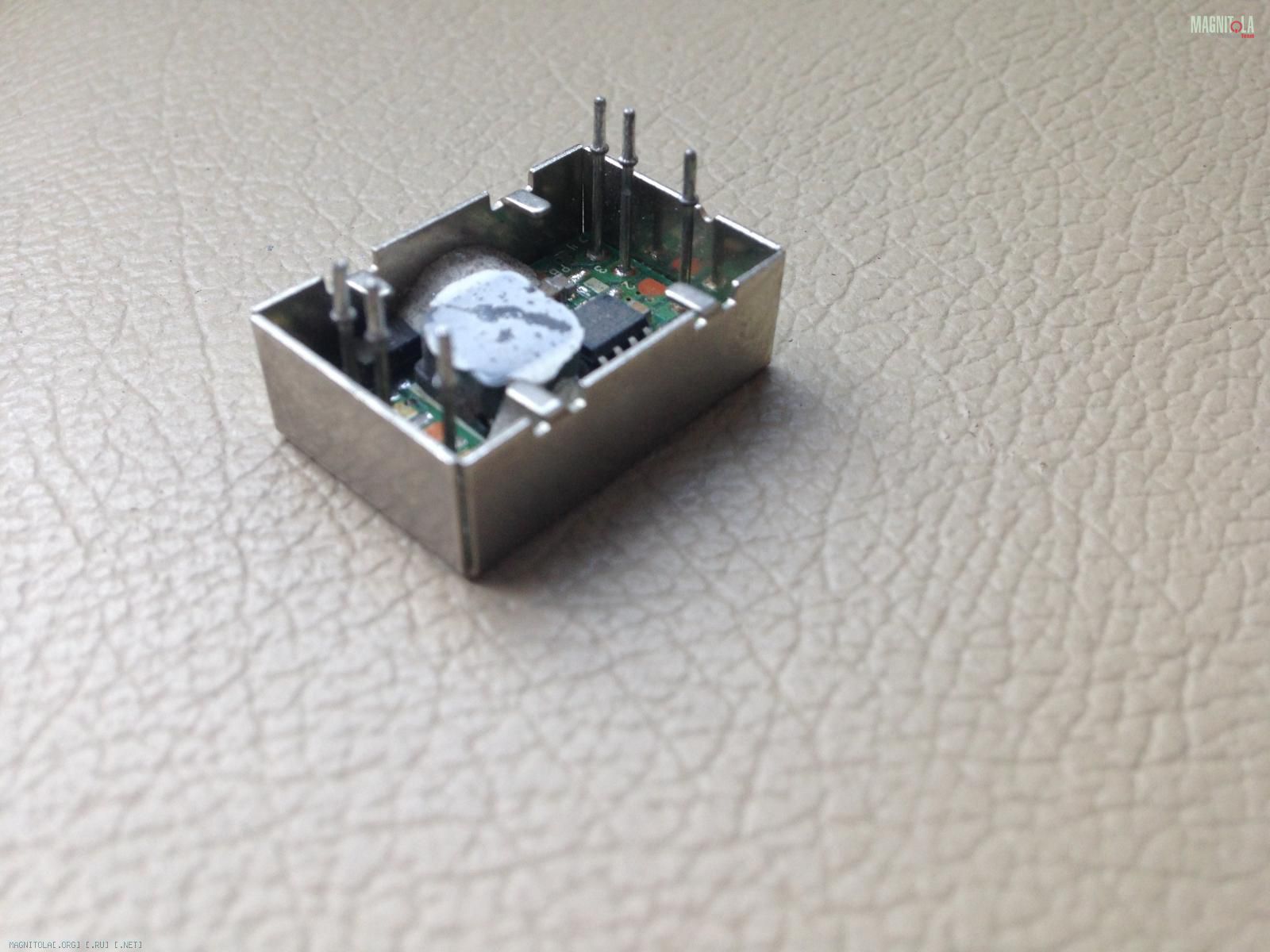

Зная о том, что для уверенной раздачи wi-fi Эйрпорту необходимы 3,3 Вольта, по совету того же bob911 был заказан преобразователь напряжения 12В -> 3,3В YEC SD200:
Вложение 642650 Вложение 642652 Вложение 642654 Вложение 642656 Вложение 642658

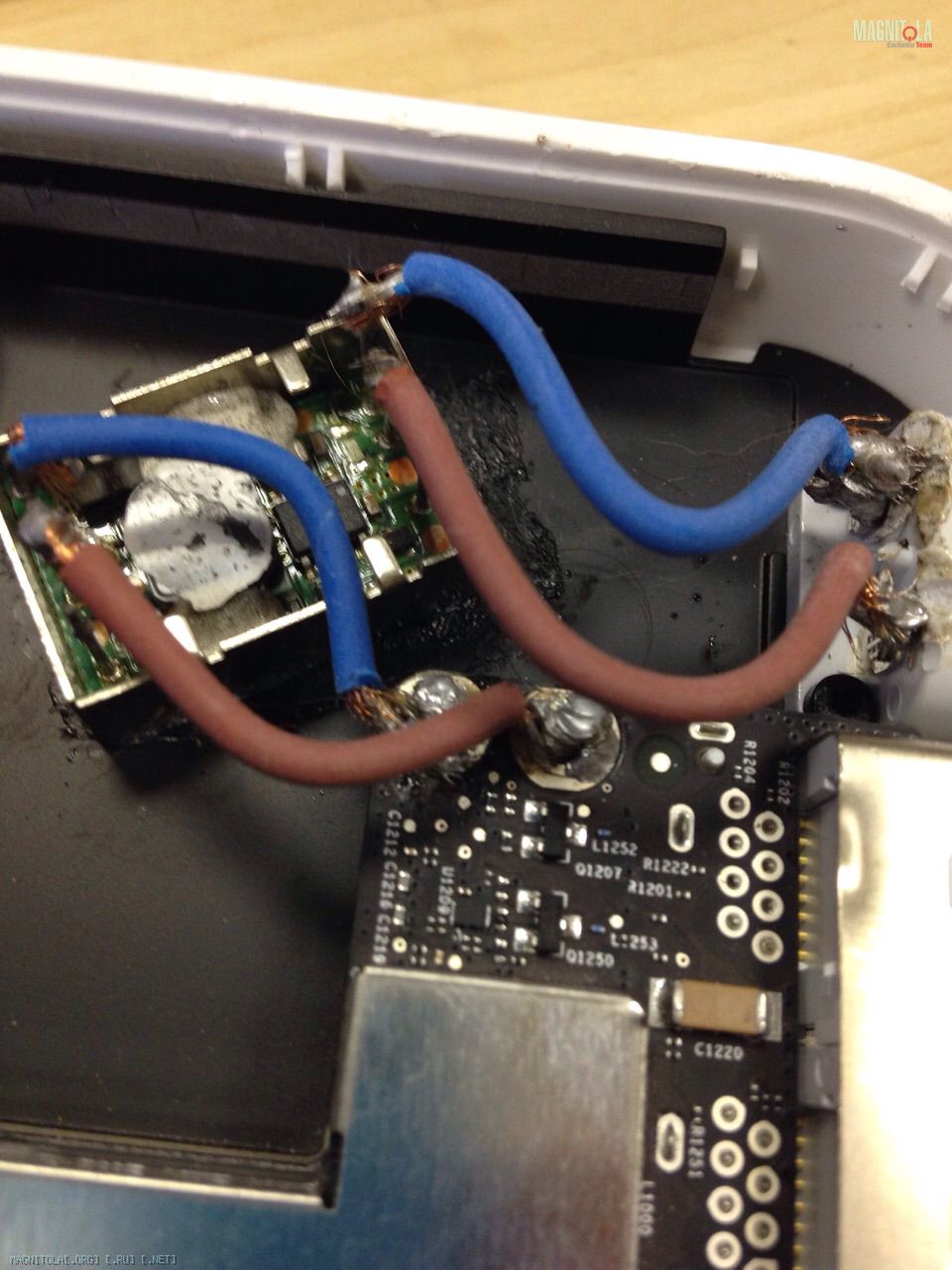

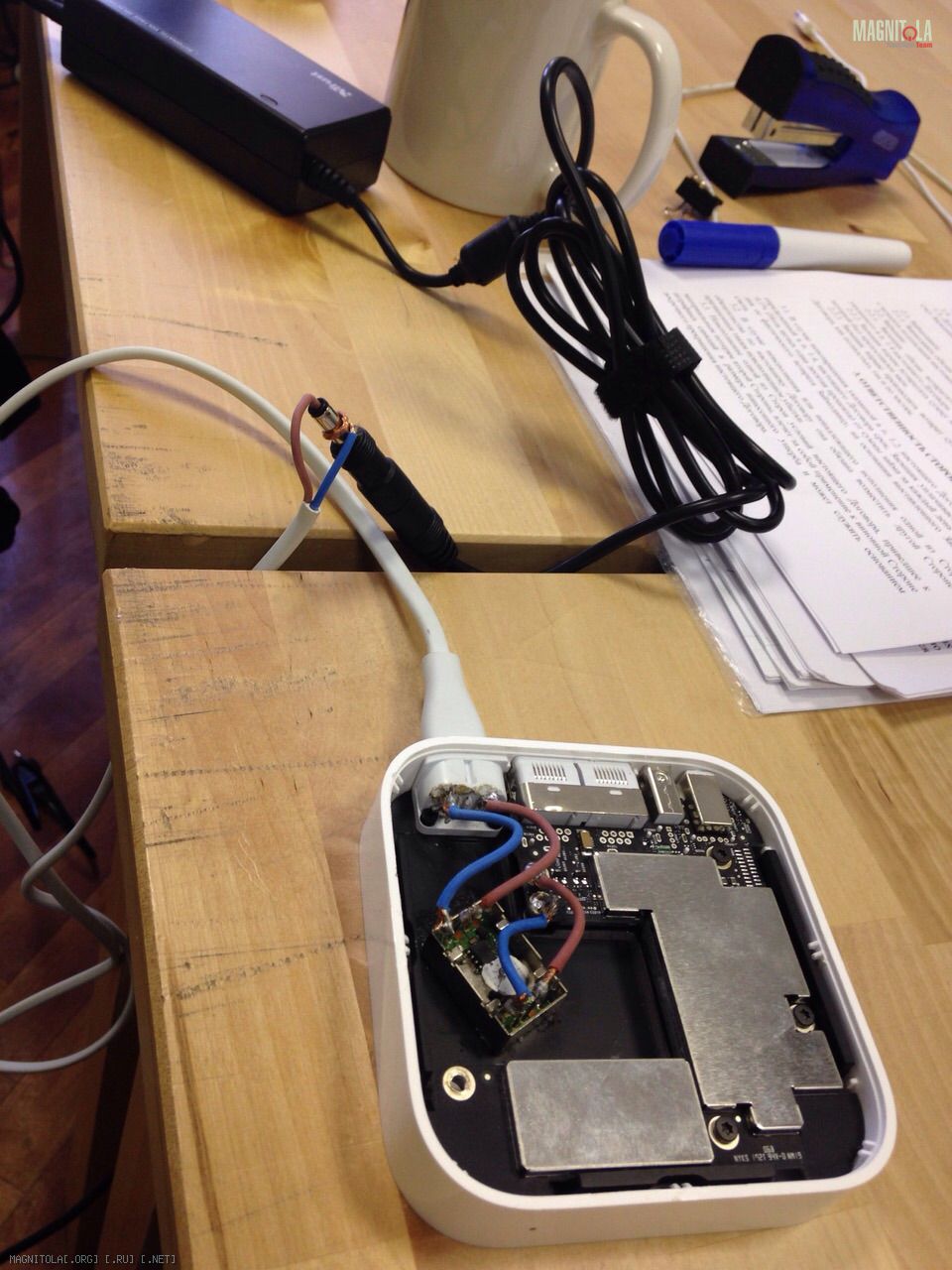

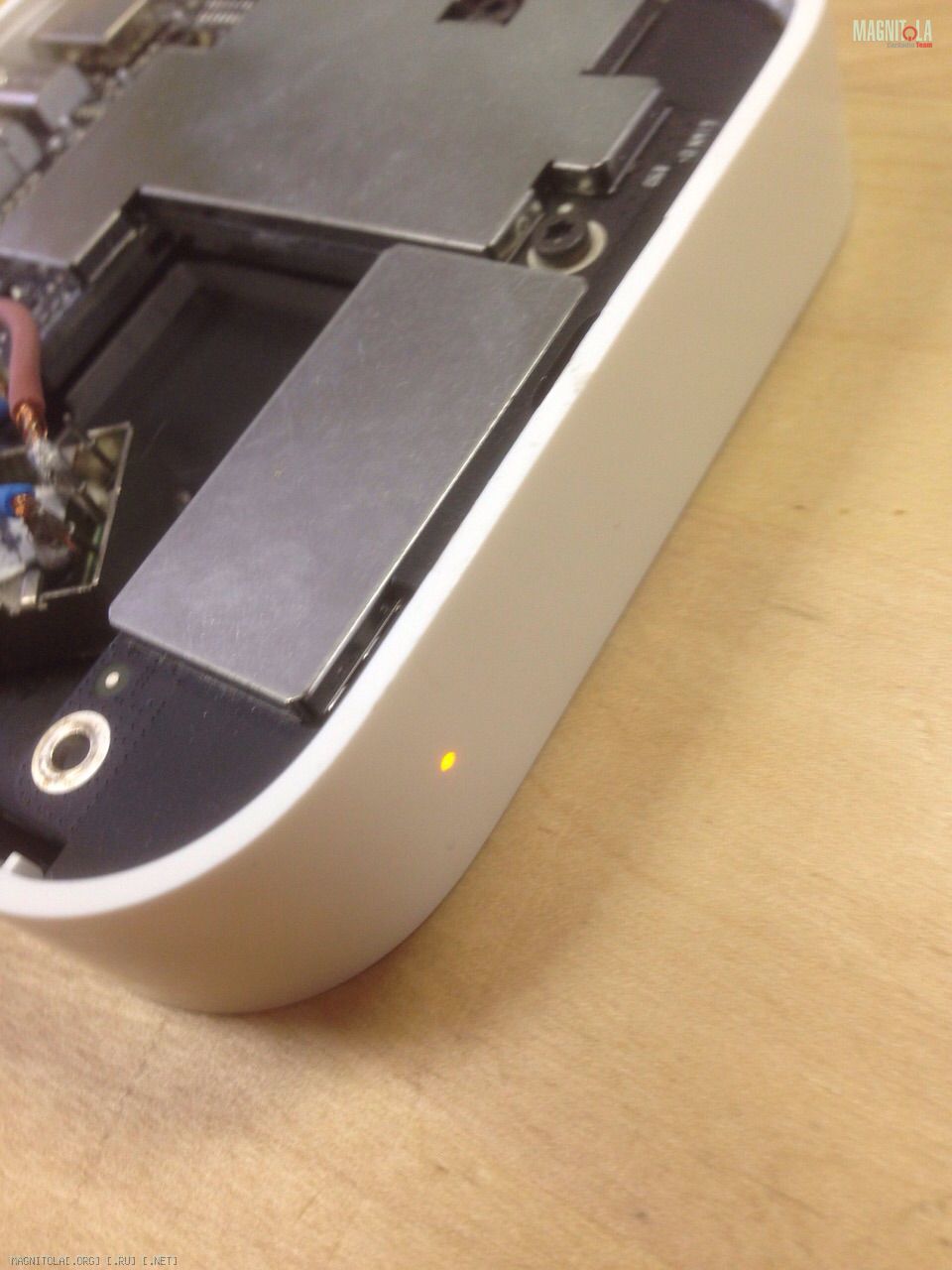

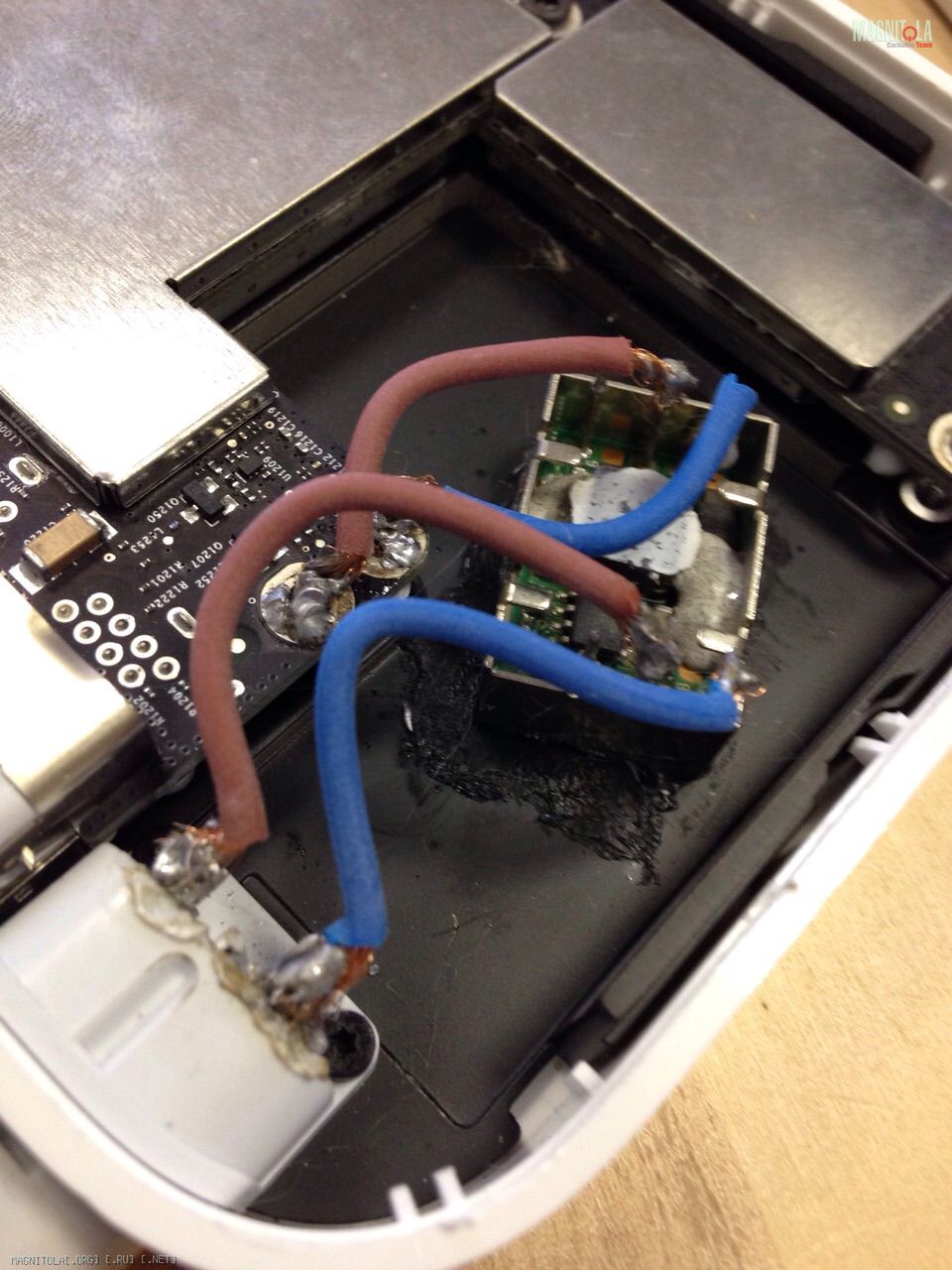

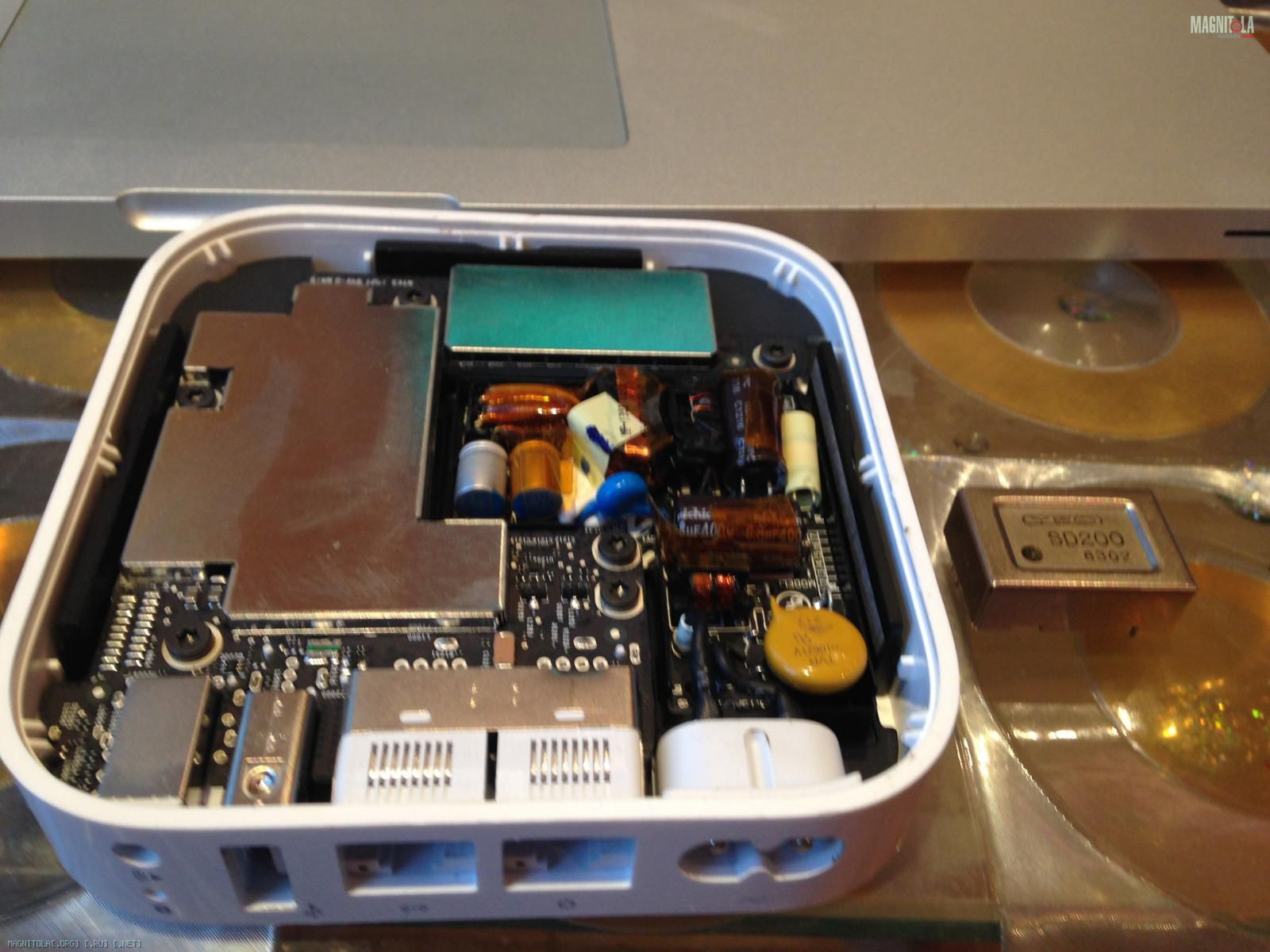

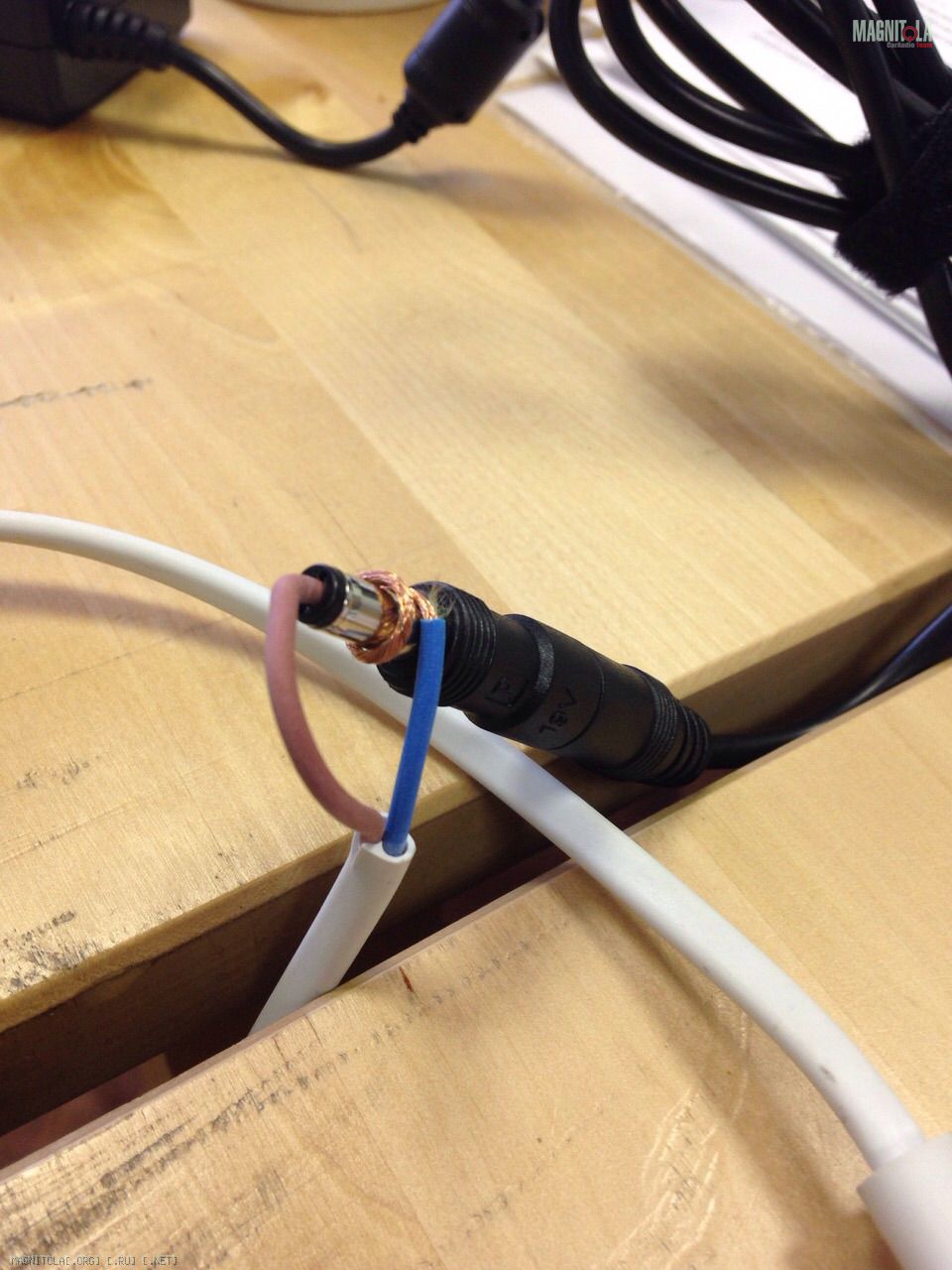

Вытащить родной блок питания из Эйрпорта и впаять туда SD200 никакого труда не составило - пара пива под Торпедо - Амкар, Airport Express, SD200 и паяльник:
Вложение 642660 Вложение 642662 Вложение 642664 Вложение 642666 Вложение 642668 Вложение 642670 Вложение 642672 Вложение 642674

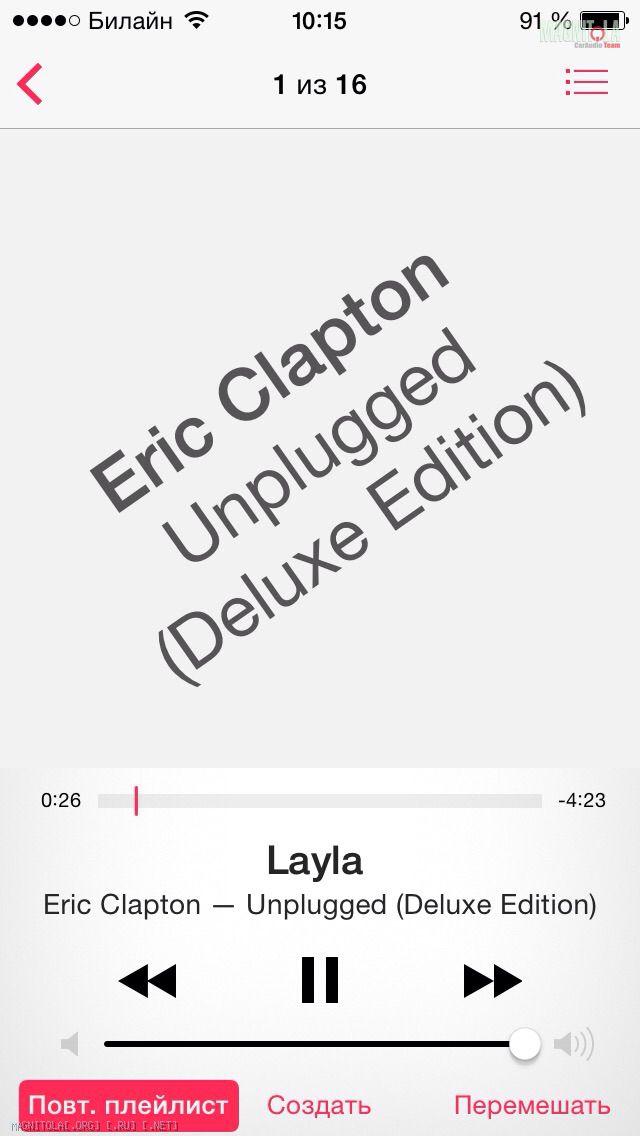

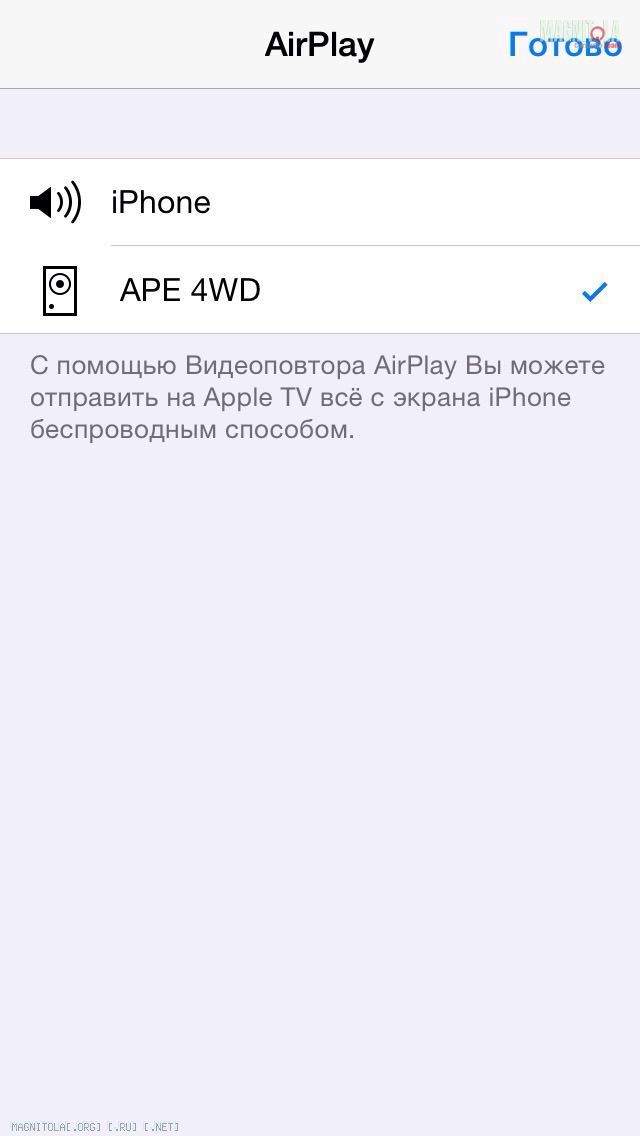

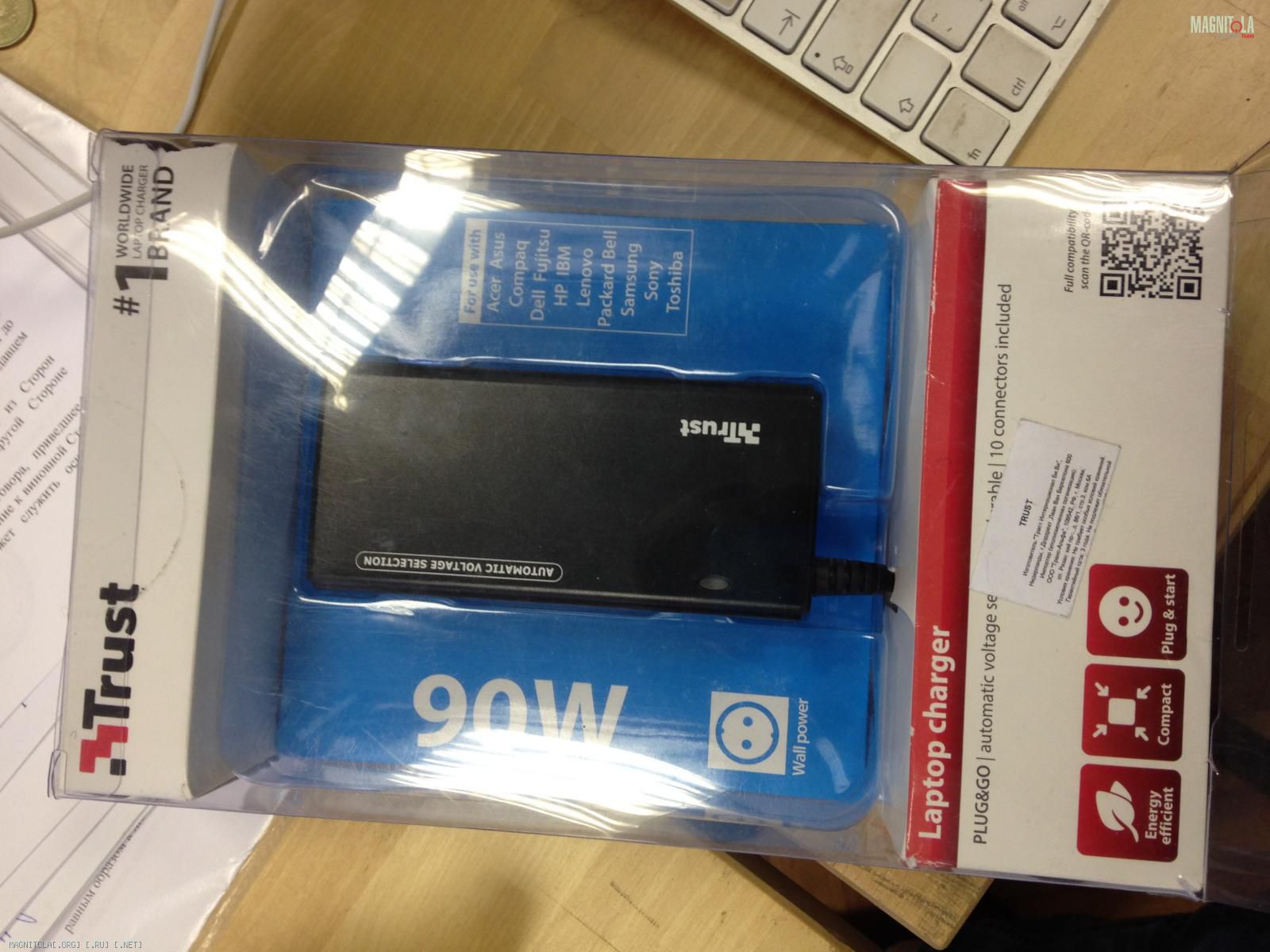

Работоспособность проверял вот таким невиданным мне ранее блоком.... Позаимствованным у знакомого электронщика:
Вложение 642676
Отлично работает!

Надо сказать, что миниДСПшки уже давно в Москве.

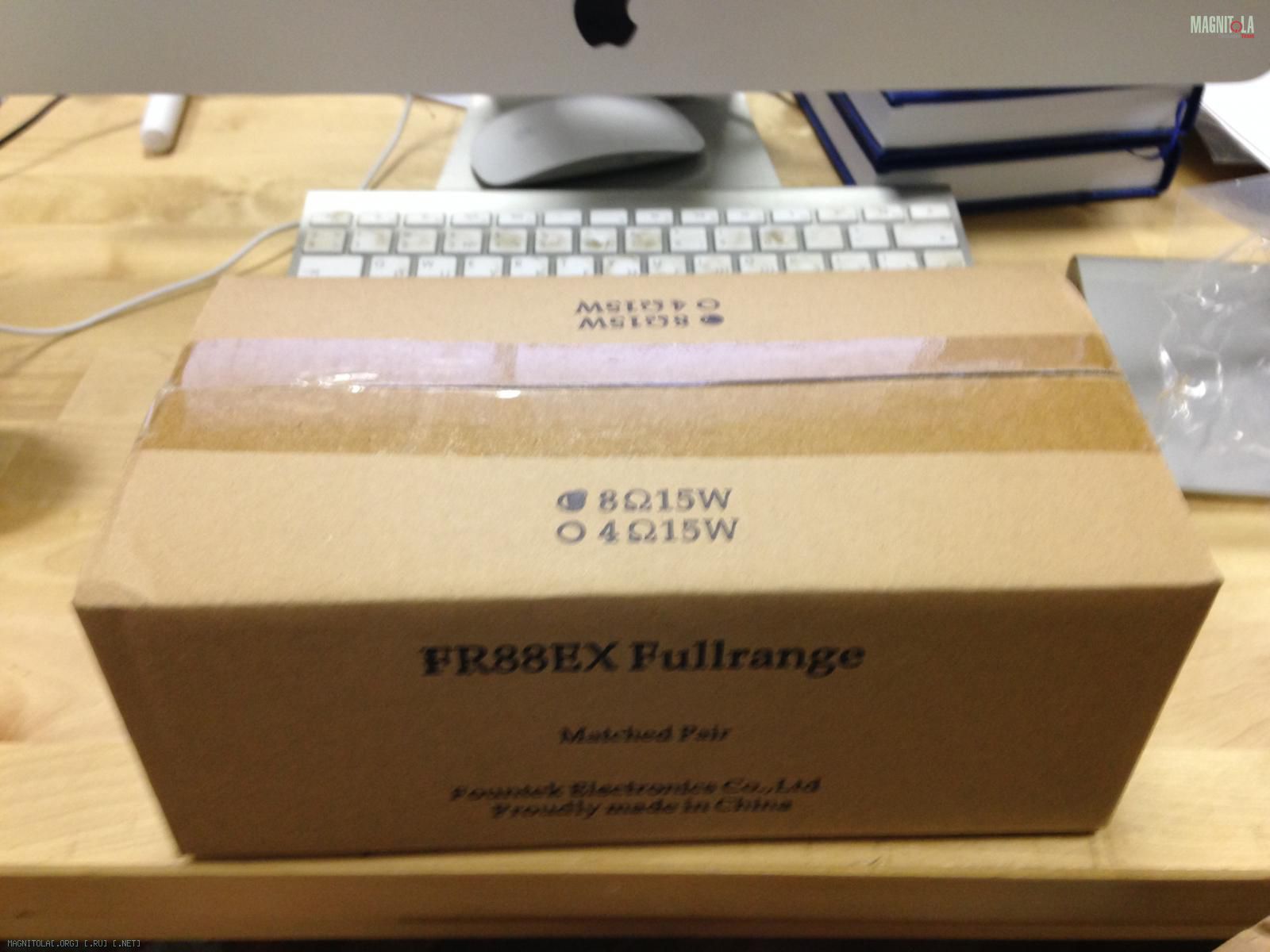

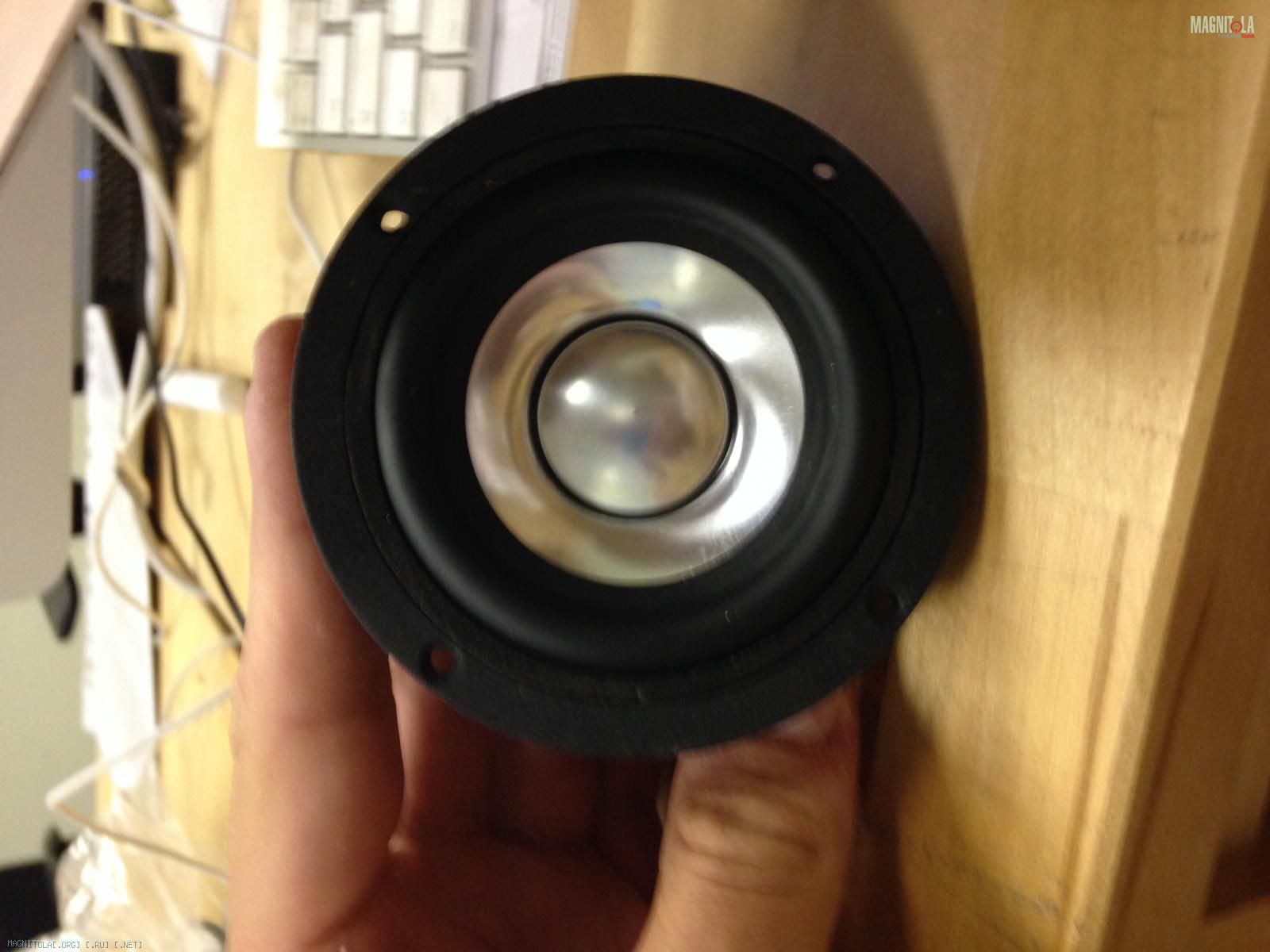

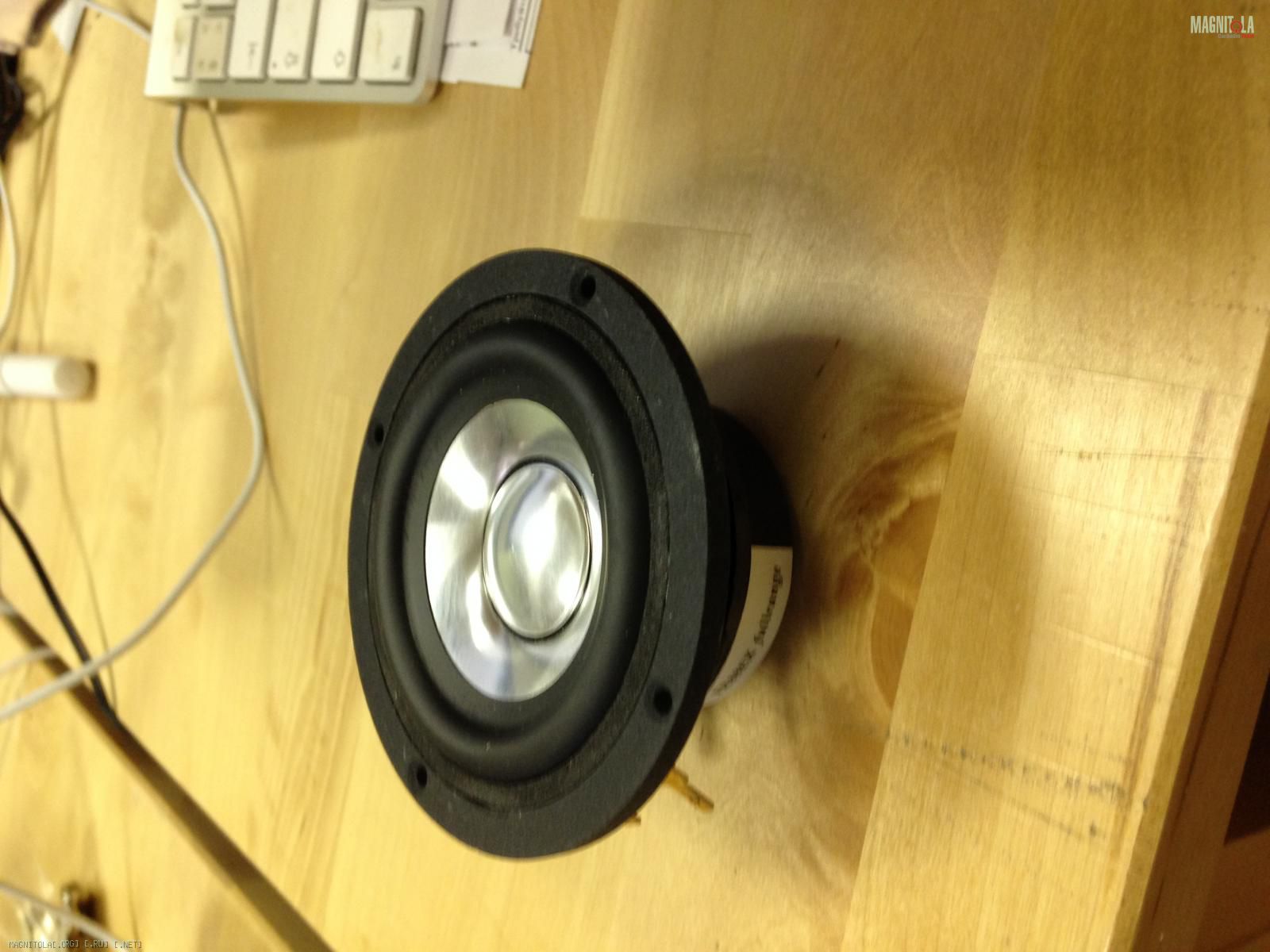

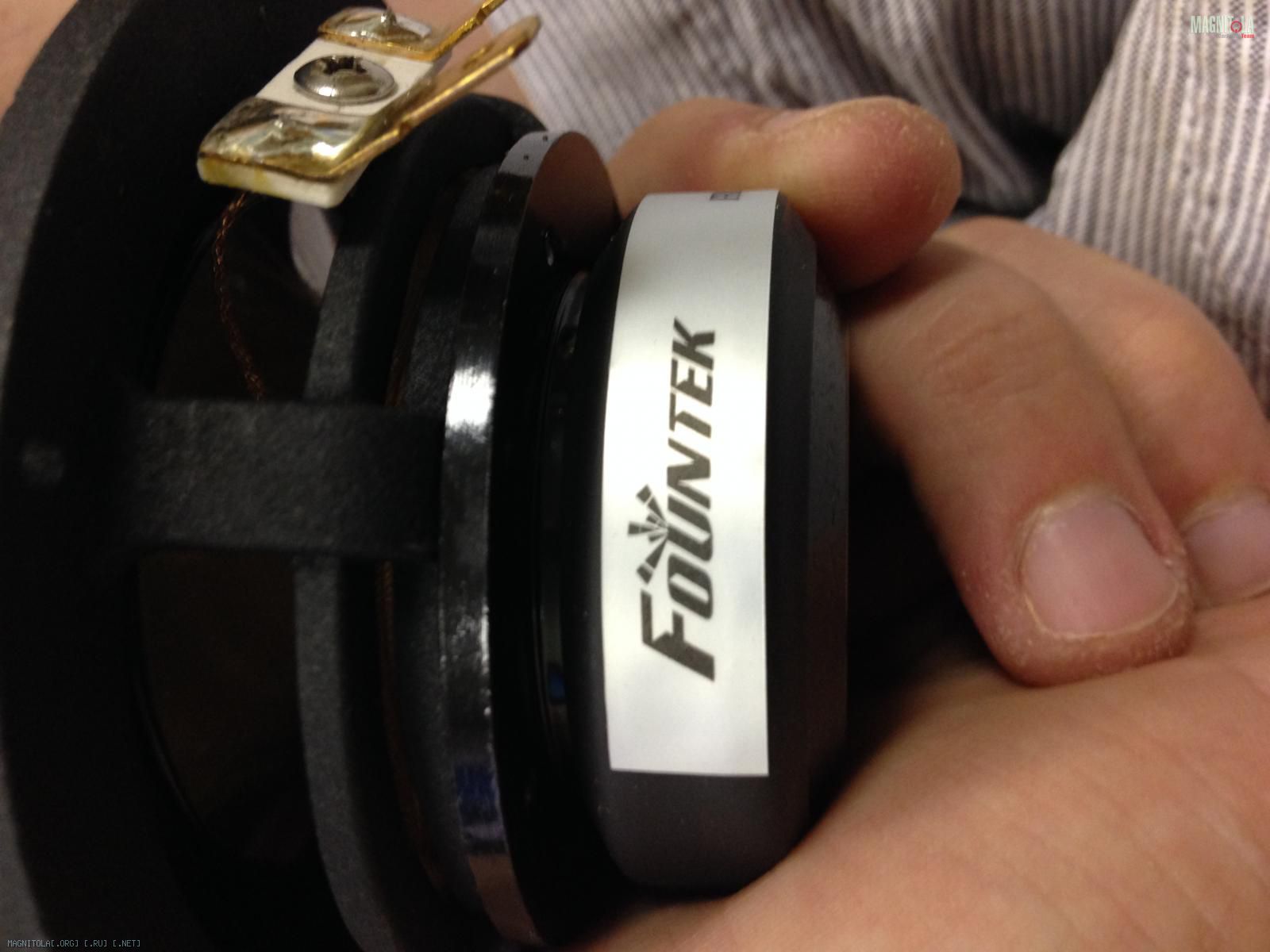

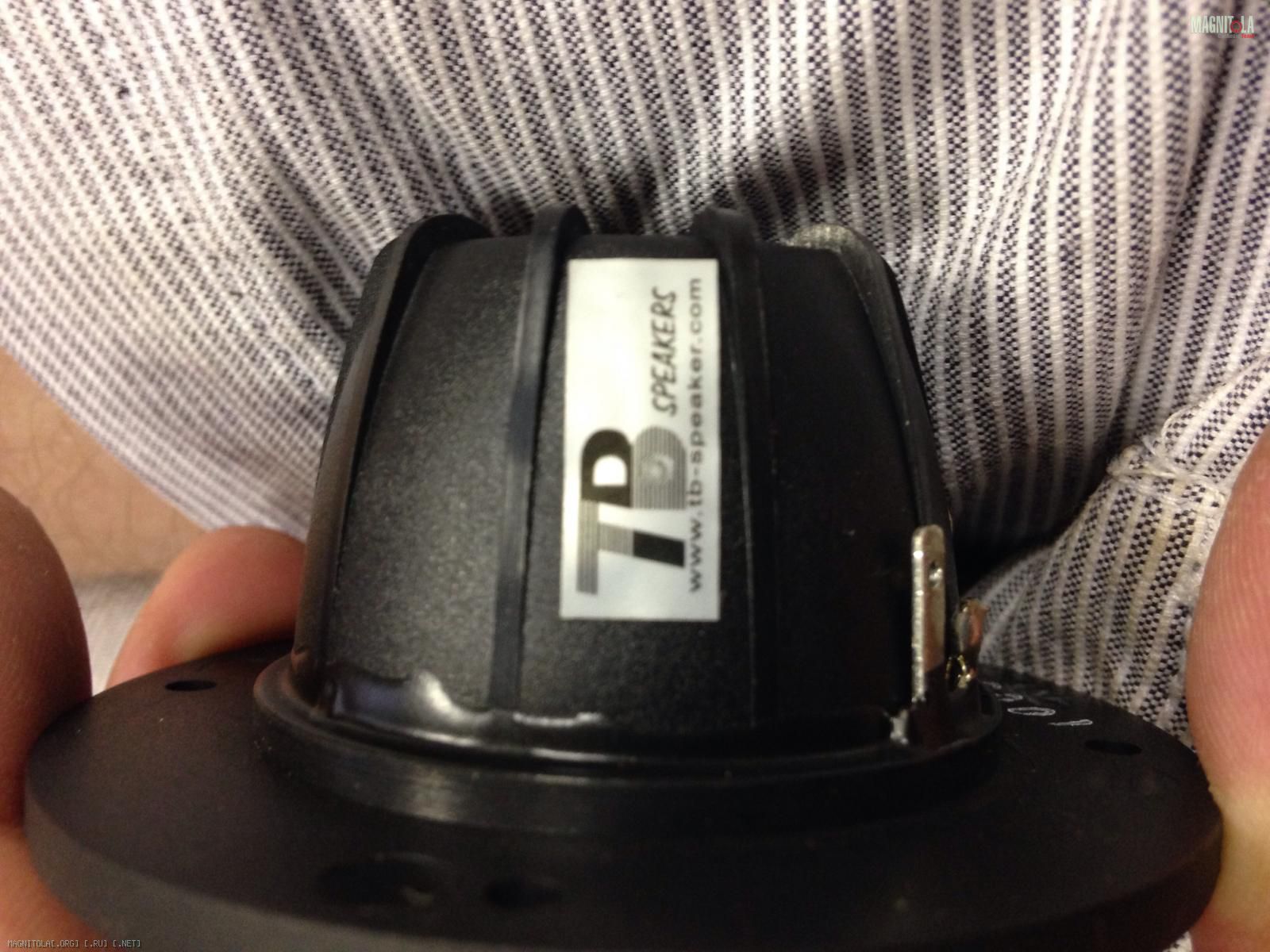

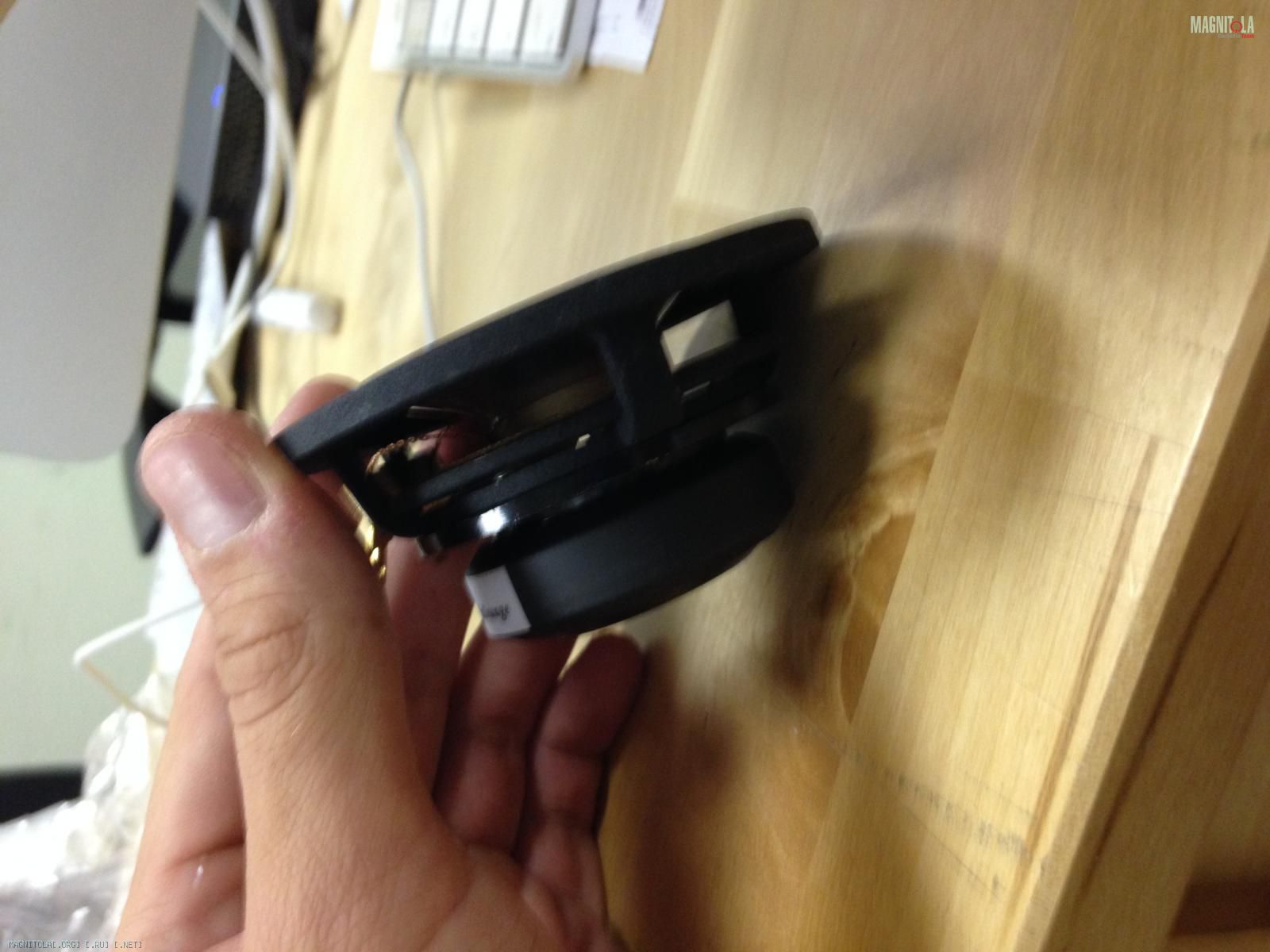

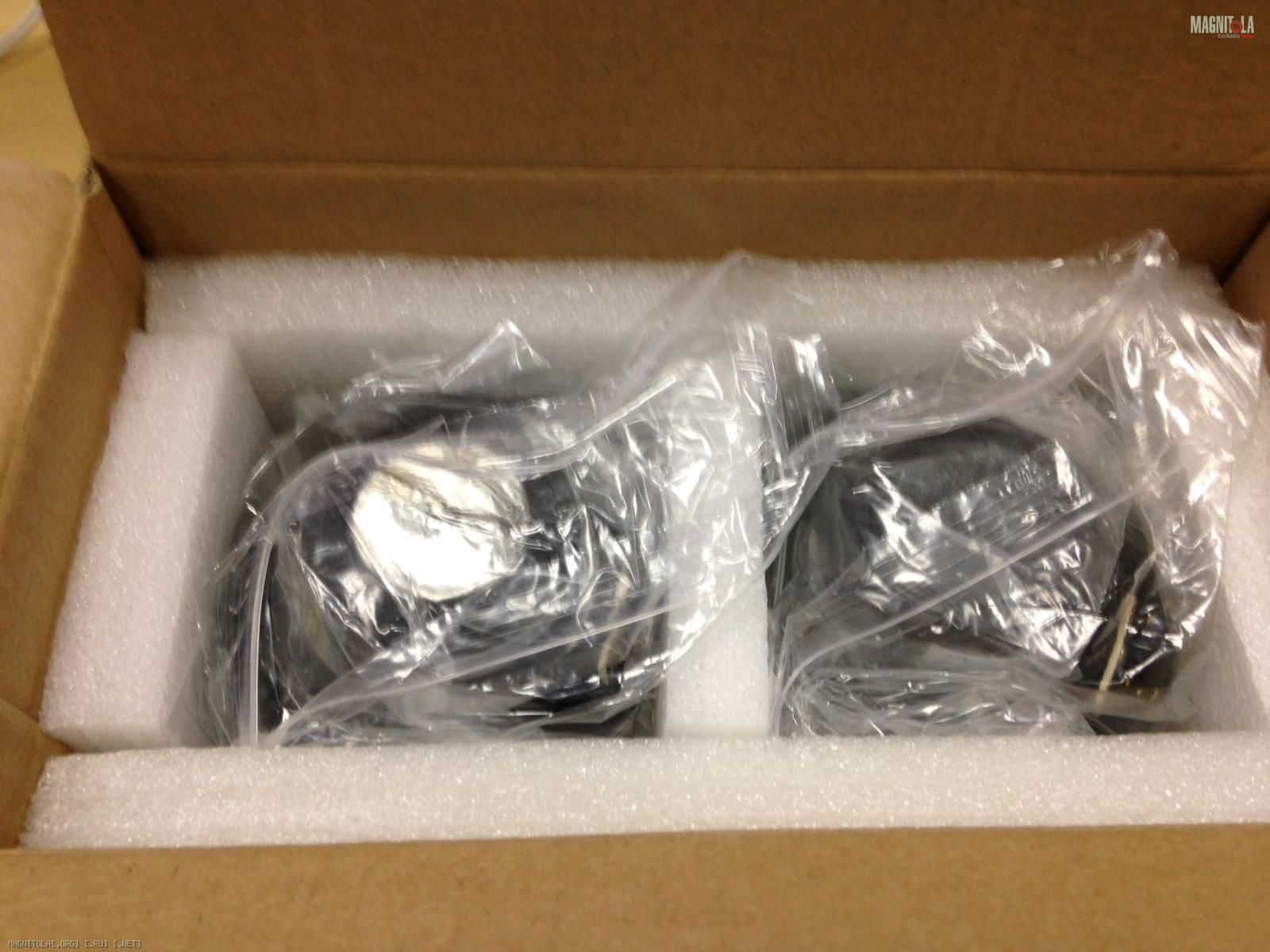

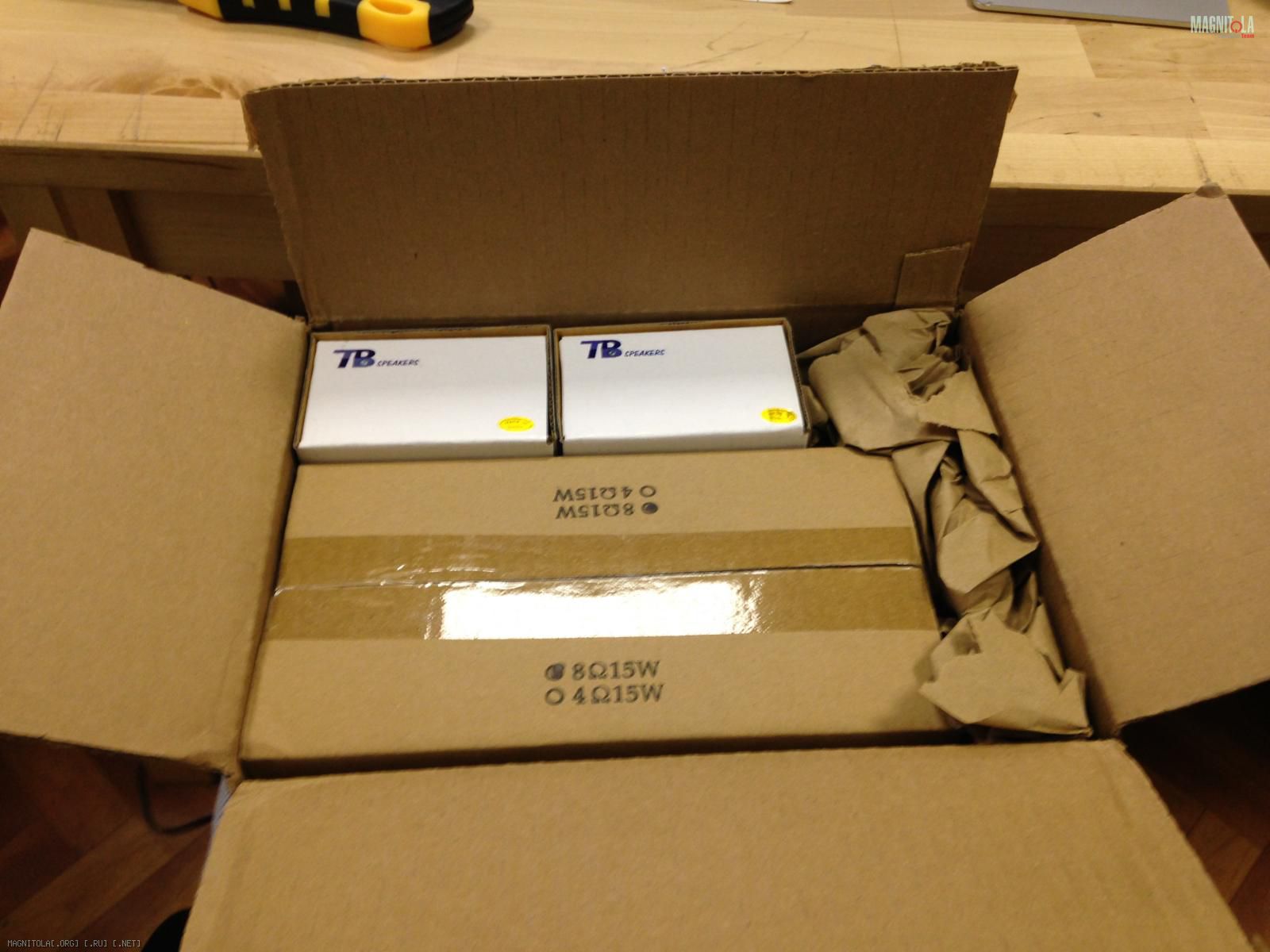

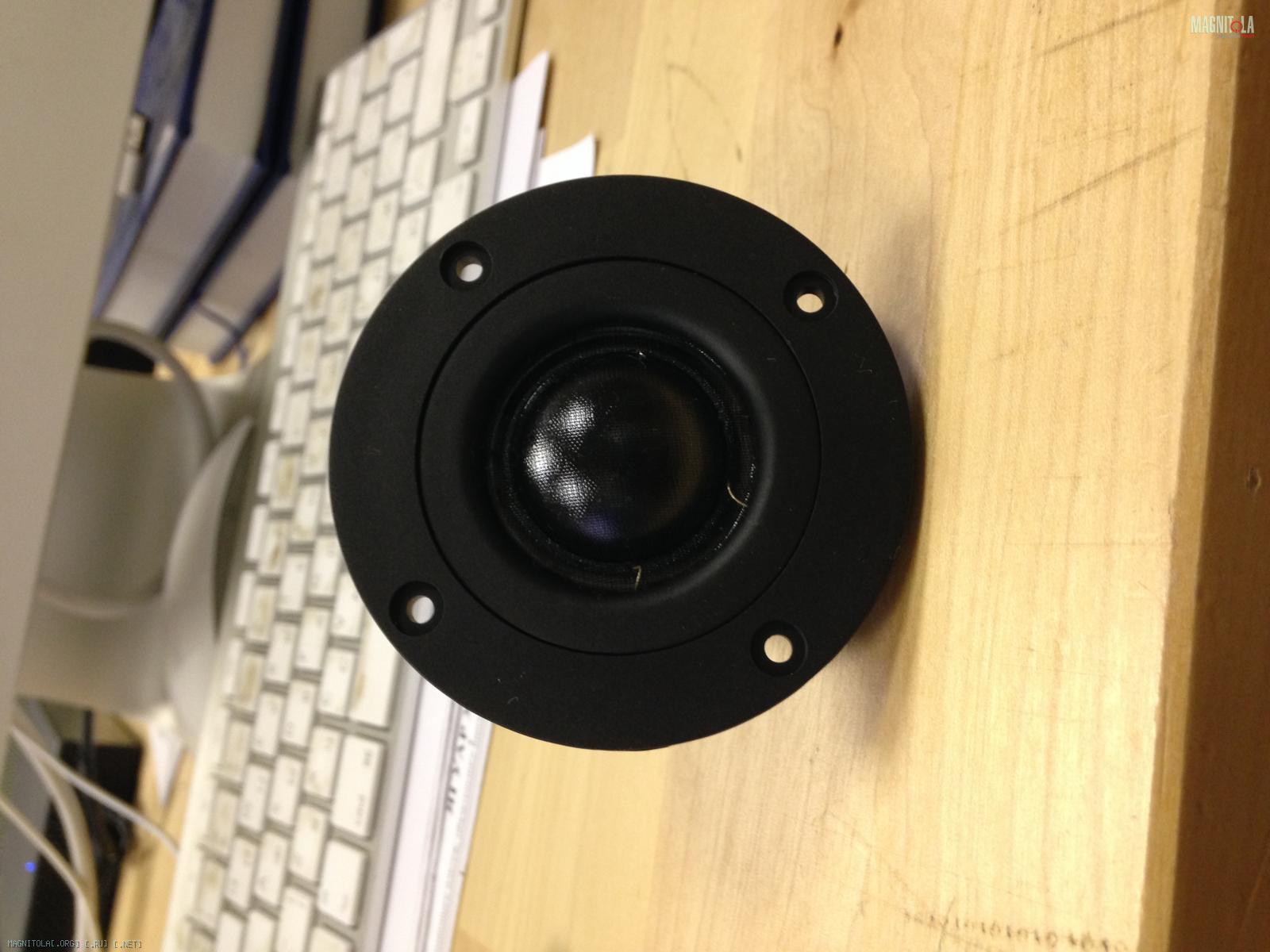

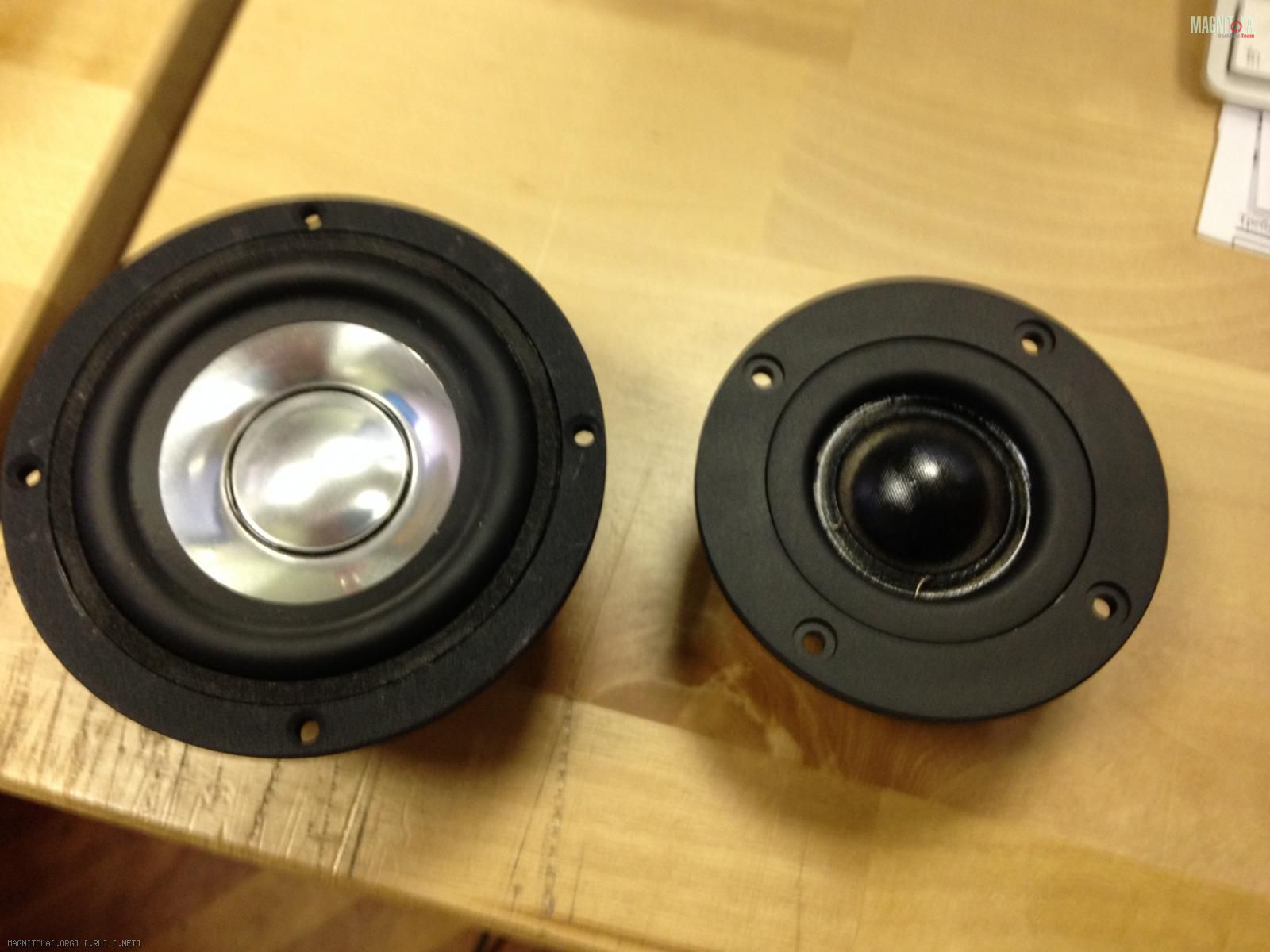

Также пришли недостающие компоненты из акустики (опять же спасибо Фоксу за указание на них) - твиттеры Tang Band 28-1177SB 1" Textile Dome Tweeter и серединки Fountek FR88EX 3" Full Range:
Вложение 642678 Вложение 642680 Вложение 642682 Вложение 642684 Вложение 642686 Вложение 642688 Вложение 642690 Вложение 642692 Вложение 642694 Вложение 642696 Вложение 642698 Вложение 642700Вложение 642702 Вложение 642704 Вложение 642706

Из того, что осталось докупить, - это, собственно, сам кабель от эйрпорта к миниДСП:
Вложение 642708

В результате я получаю штатное ГУ на родном месте, через которое будут играть только тылы Focal Intergation (радио и штатная громкая связь). Нужно еще будет придумать, как эти тылы будут включаться, а сама система отключаться, когда мне поступает звонок на телефон или когда я с него звон.

Таким образом, меня в ближайшее время в очередной раз ждут незабываемые часы в гараже для творчества для процесса установки СЧ/ВЧ и компоновки моего багажника новым электронным хламом )))

routlaw, Ага, вот с кем на троих MiniDSP соображали :) Сегодня тоже до Аркадия заехал, забрал комплектики :) Интересно будет потом твою трешку послушать.

slavka1010, ога, со мной ) тока там четвертый вроде еще был... Ровер, по-моему )
Мне самому безумно интересно будет её послушать!!!

Ровер уже в конце присоединился, аж после того, как я основной заказ оплатил))) Сегодня Кетайцы отписались о решении проблемы с регулировками громкости. Проверю и всё должно стать ОК. Дело за малым - доделать корпус:)

routlaw, есть определенный опыт по "фантикам" (включая замеры АЧХ). Если что - обращайся.

P.S. Прикольная у них надпись на коробке:
"Proudly made in China".

Когда уже наши будут так писать...

Цитата:

---

Сообщение от fox proteus

Ровер уже в конце присоединился, аж после того, как я основной заказ оплатил))) Сегодня Кетайцы отписались о решении проблемы с регулировками громкости. Проверю и всё должно стать ОК. Дело за малым - доделать корпус:)

---

Кому-то корпус, а кому-то еще всю разводку делать :)

Тебе зато не придётся паять по пятьдесят маленьких проводков в два процессора для соединения двух минидсп)))

fox proteus, Ну так, где-то должен был быть плюс :)

Я опять вернулся ))

Начну с благодарностей в адрес всех ребят из PremiumCaste во главе с Владом.

Разумеется, не обойду стороной и Аркадия.

Итак, напоминаю, что речь идет о трехполоске поканально. То есть саб, миды, СЧ и ВЧ.

НО! К моменту, когда на следующий день нужно было уже ехать на настройку, все пошло через ###у. Ну так бывает ))
Накануне вечером у меня в гараже, при замечательной погоде, в компании товарища мы дружно пили футбол и смотрели пиво, потихоньку ковыряясь в тачке и устраняя мелкие недочеты. И тут стало понятно, что подыхает левый мид (а как потом оказалось, и правый) — родной Фокал Р165V15 из Сент-Этьена, регион Рона-Альпа, Франция. Ну все, в общем, кончаются динамики. Два с половиной года они терпеливо играли весь мой аудио-хлам и честно отыгрывали весь свой аудио-потенциал.
<!--
Сразу вспомнилось:
— Ты мне на ууушко скажи, куда мне весь этот потенциал?!
-> (С)

Правильно, в прозрачный пакетик и в коробку.

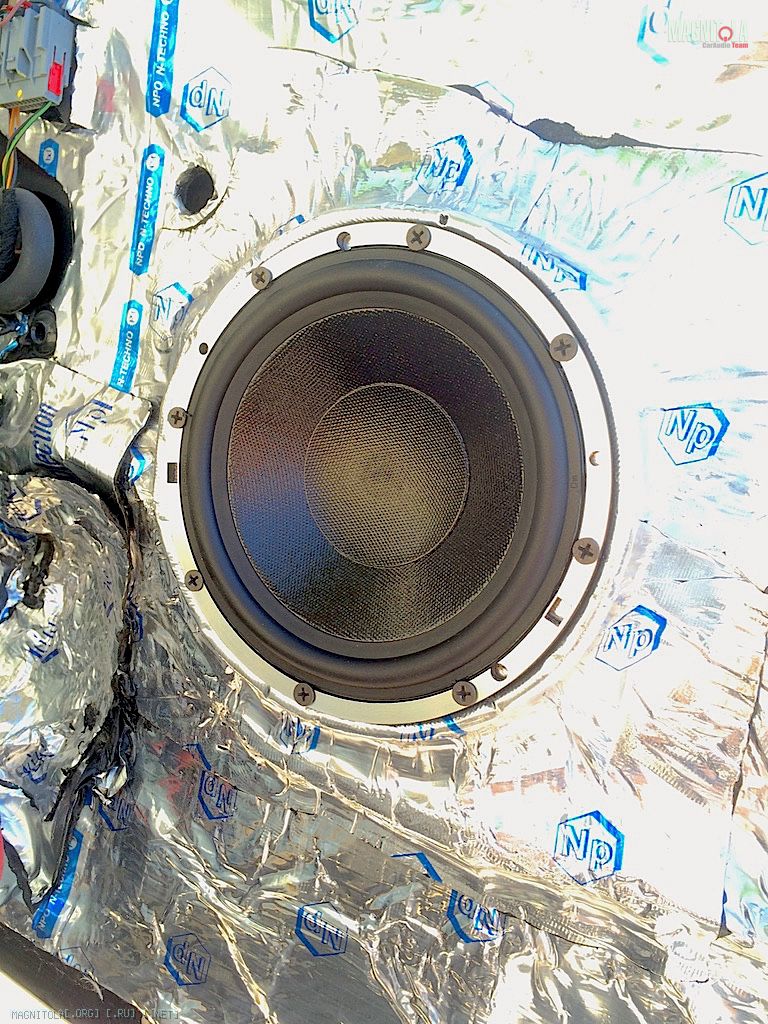

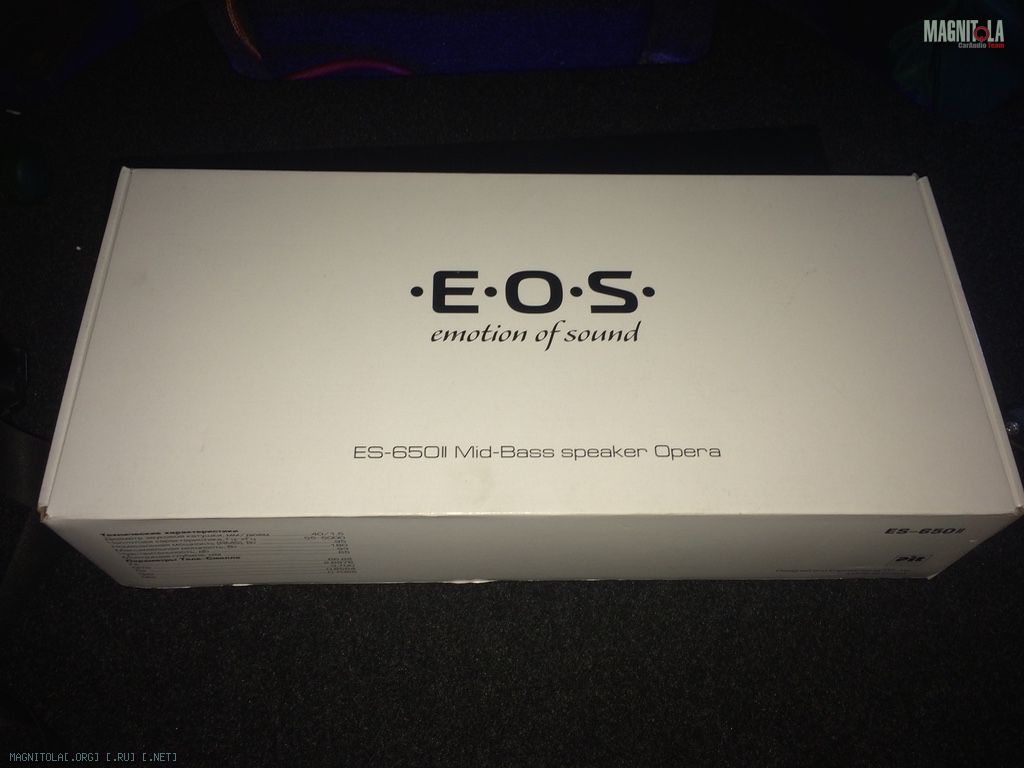

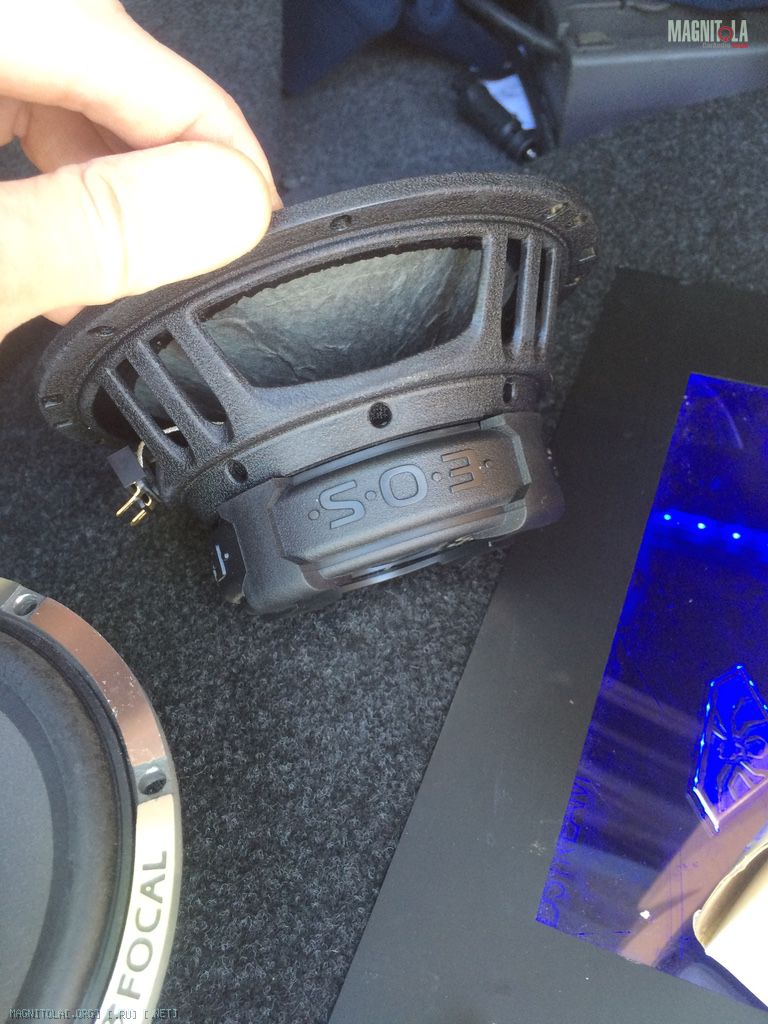

От оперативно приобретенных E.O.S. Opera ES-650 II:
Вложение 786010

Вложение 786012

Вложение 786014

Они ооочень сочно играют свой диапазон, вопросов у меня к ним нет. Не хочу сравнивать с Фокалами, но, видимо, с EOS-ами я угадал.
Так, с мидами разобрались, теперь Танги (вч).
В день настройки я замечаю, что не играет правый пищ. Ну не играет.
Бл*****ть. :banghead:
Выявилось, что межблок оказался редким китайским паддонком (странно, да? :dirol: ). С предыдущего инсталла у меня остались фокаловские межблоки. Но длинные. Но остались. Временно используем и возвращаем пищ к своей работе.

С самого нашего знакомства Аркадий меня буквально настаивал расположить динамики в стойках и моих отказов не принимал, что бы я ему не пытался "втереть" ) Правда, как всегда, оказалась на его стороне, да я и сам понимал, что надо - именно так, но боялся и не хотел геморроя с выведением подиумов в стойках под динамики.
Ввиду достаточно высокого коэффициента кривизны моих рук и отсутствия необходимого количества свободного времени я обратился к Владу из PremiumCaste с указанной выше задачей. А поскольку днем моя тачка стоит-простаивает рядом с их помещением, то задача несколько упрощалась.

Однако, помимо этого, я также попросил красиво расположить слева сбоку за обшивкой внутри багажника ТРИ моих уся, проц, ЭйрПорт и штатный модуль блютус. На что Владом незамедлительно был подан встречный иск со следующими требованиям: я иду лесом с такими раскладами, и делать будем по-другому. А именно — фальш-пол багажника. Сомнительная затея быстро сменила свой статус на "Ого! Отлично, давай!", когда приняли решение сохранить запаску и обеспечить постоянный доступ к ней.

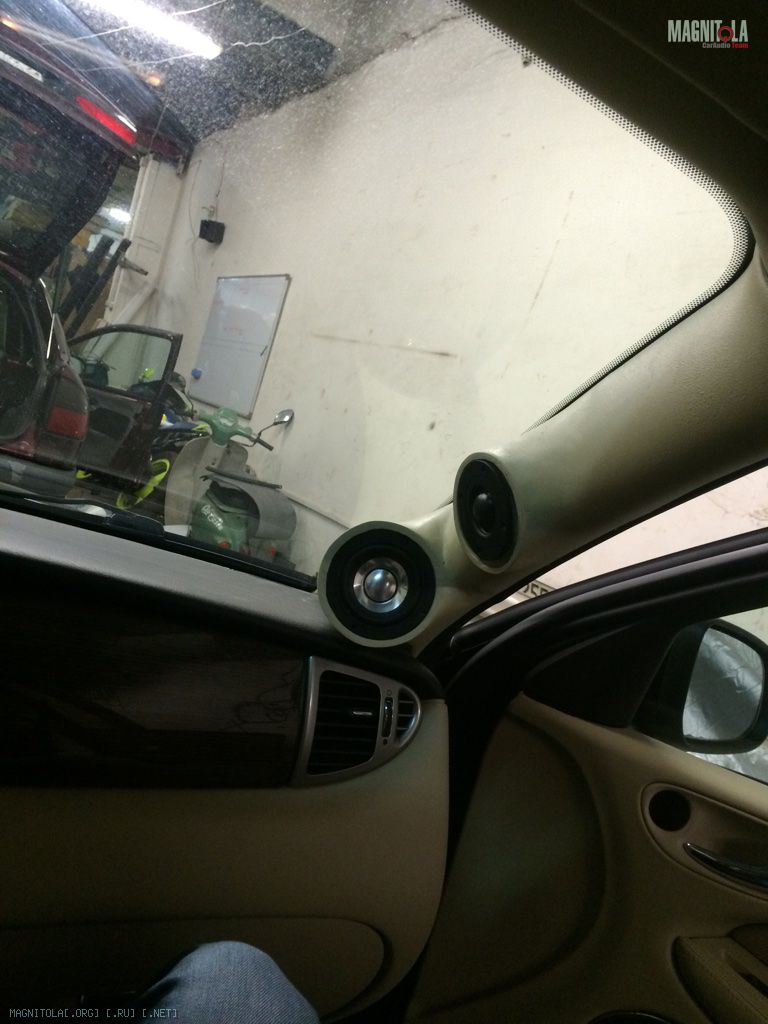

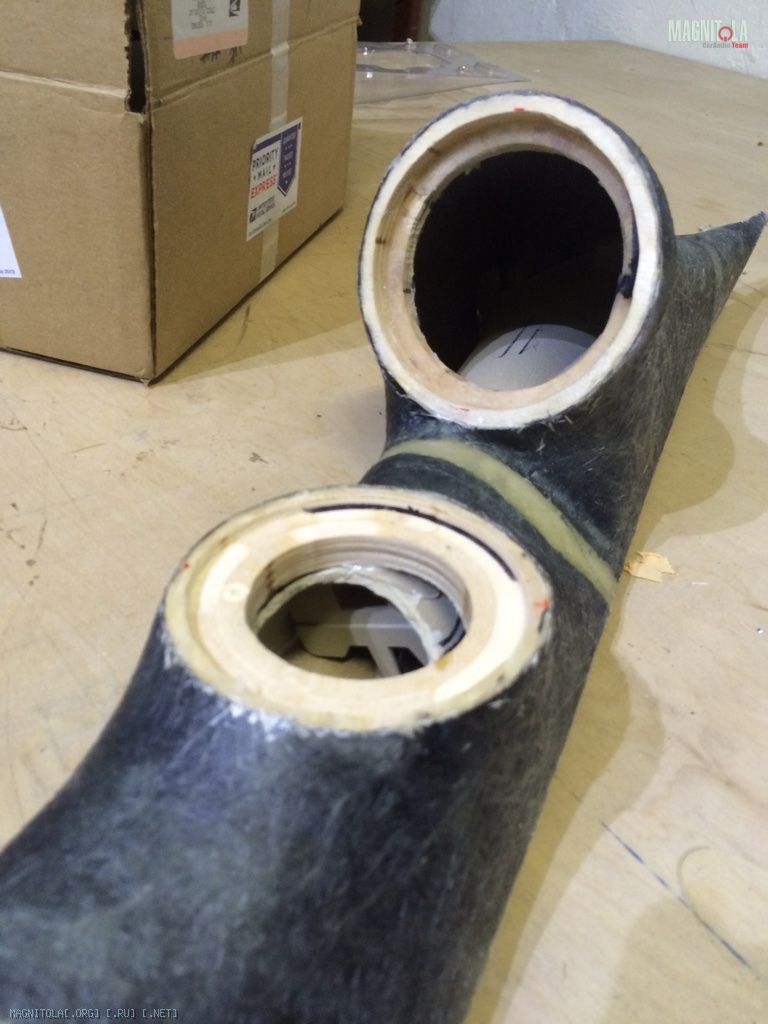

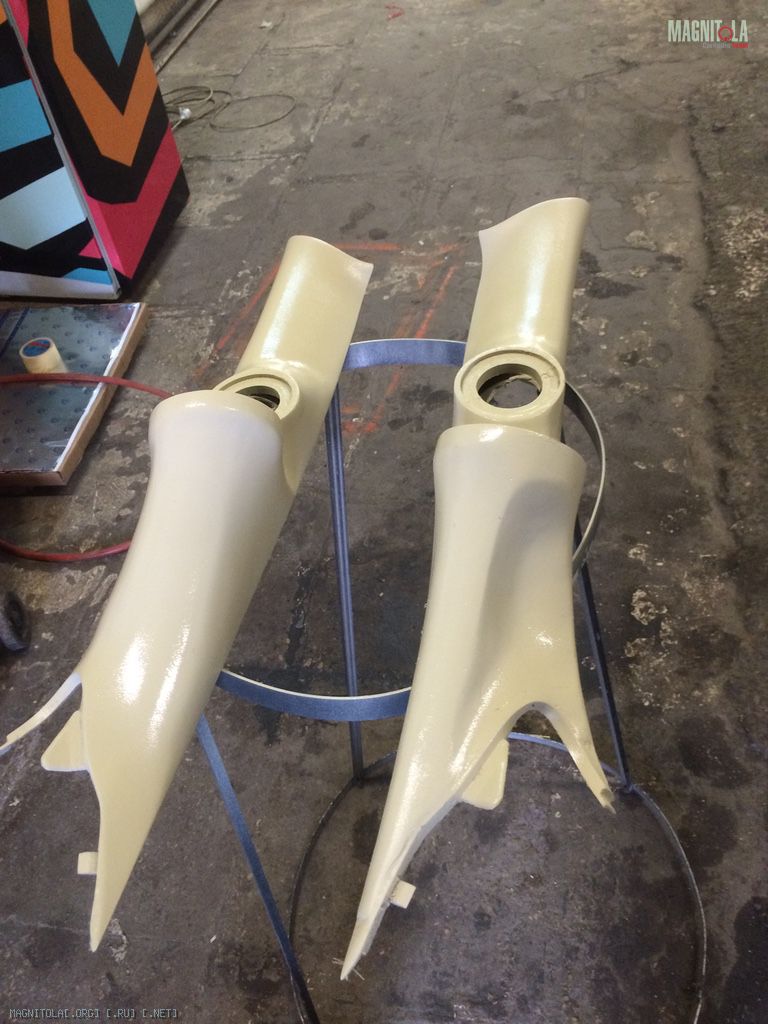

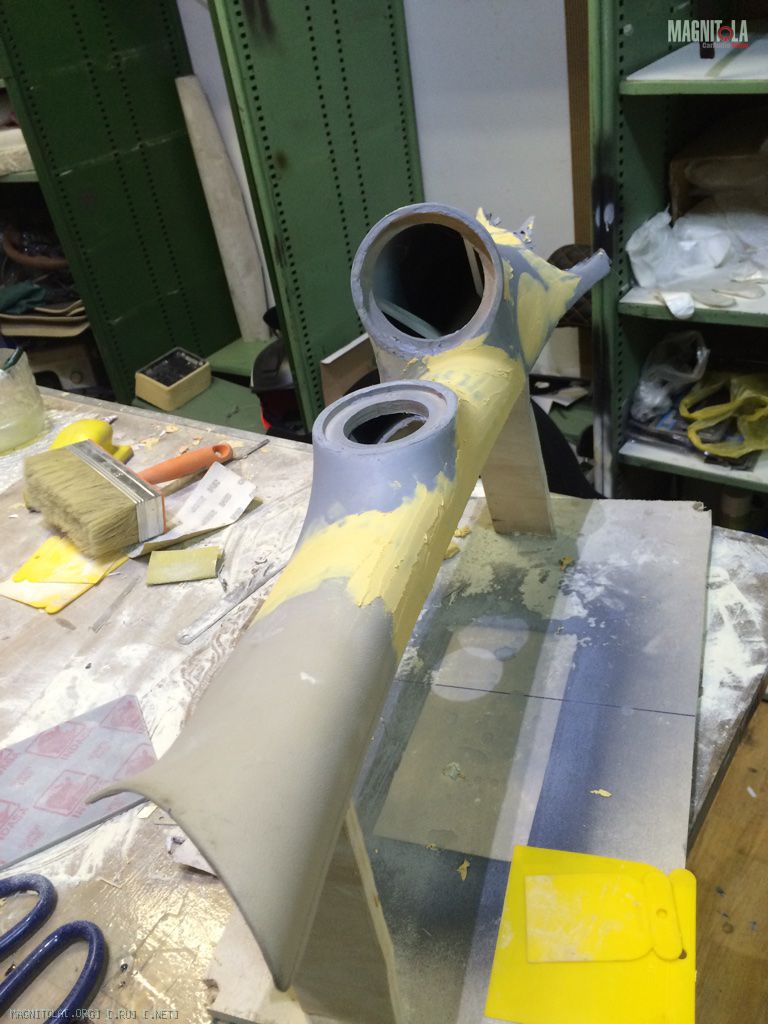

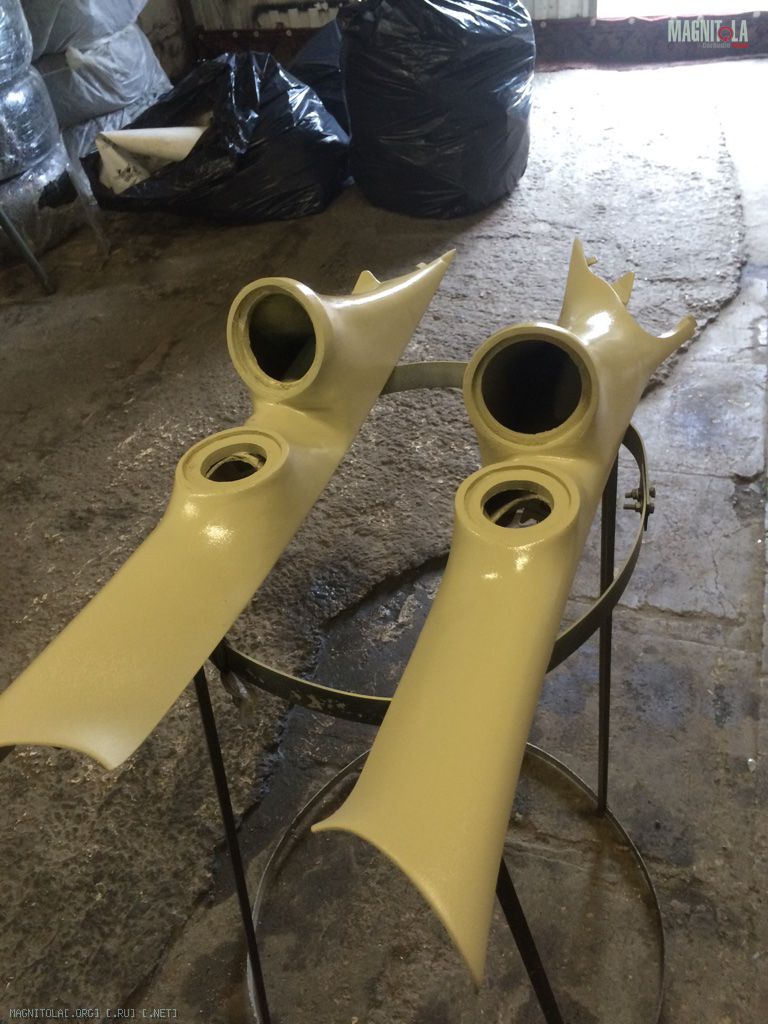

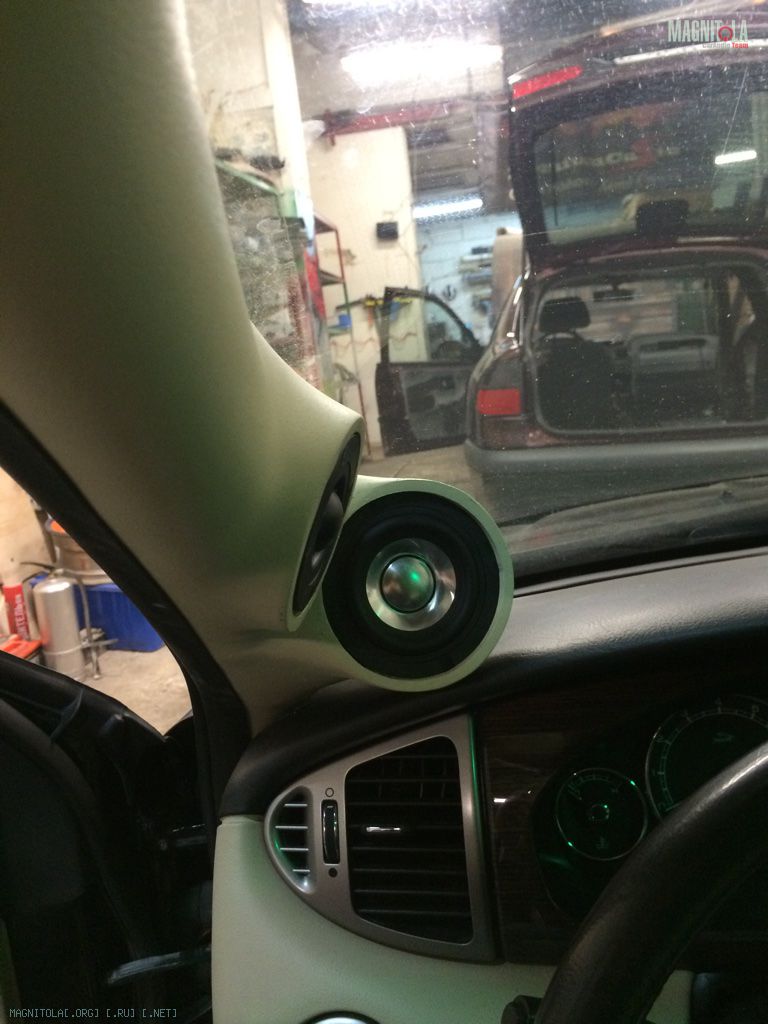

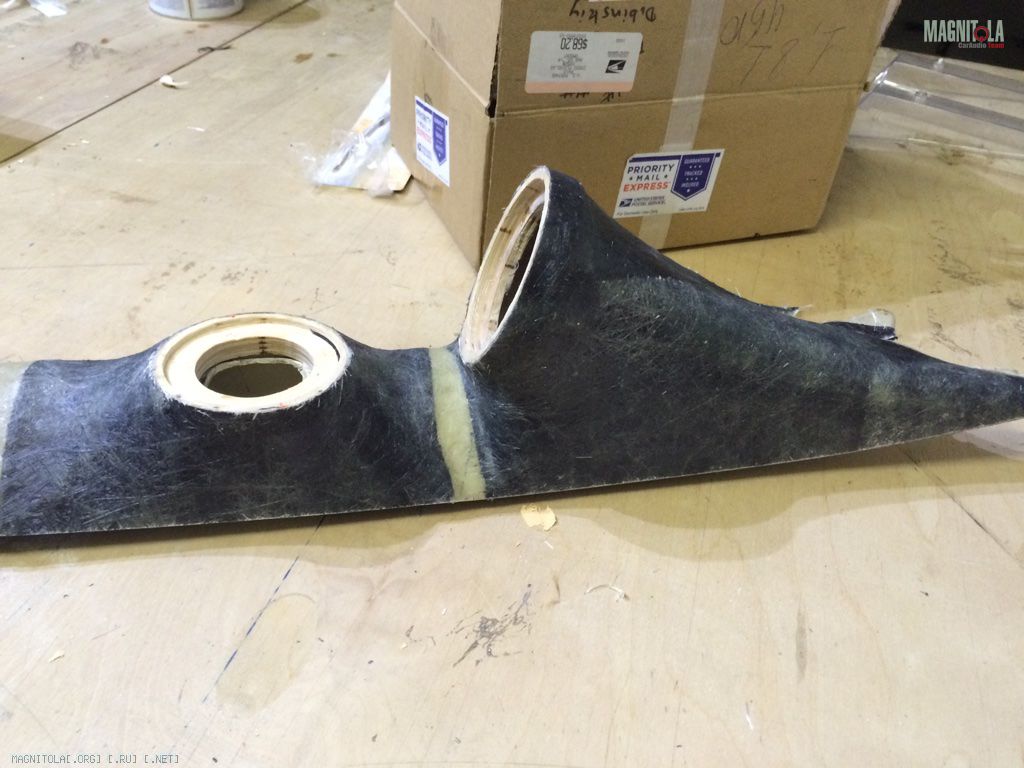

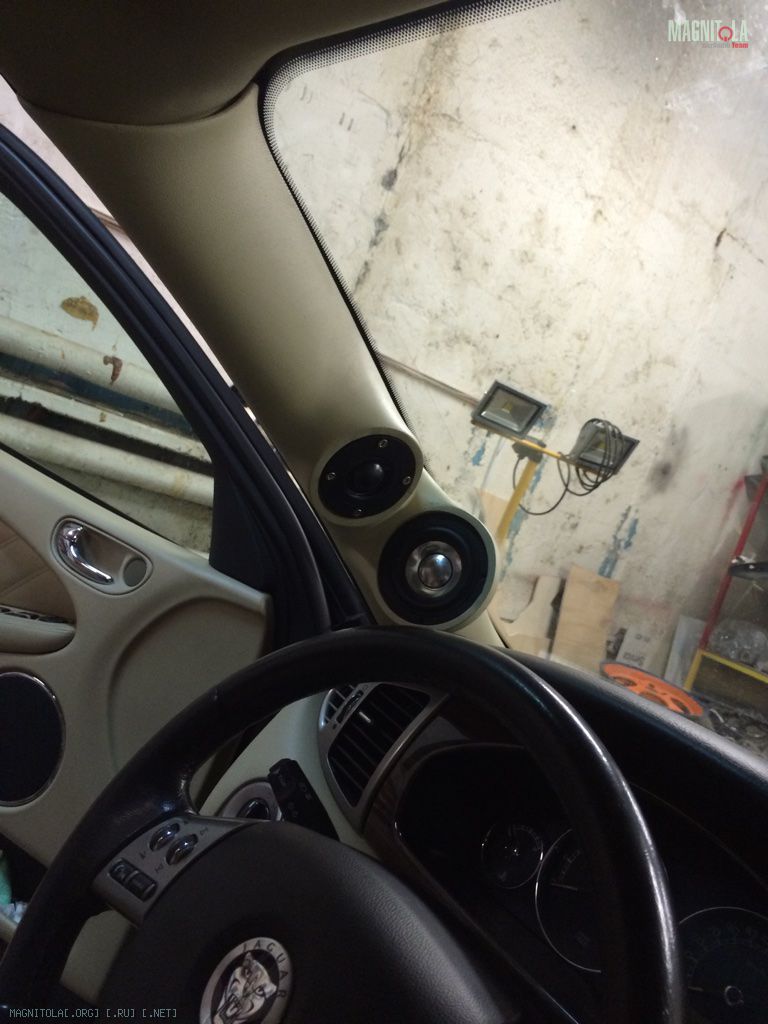

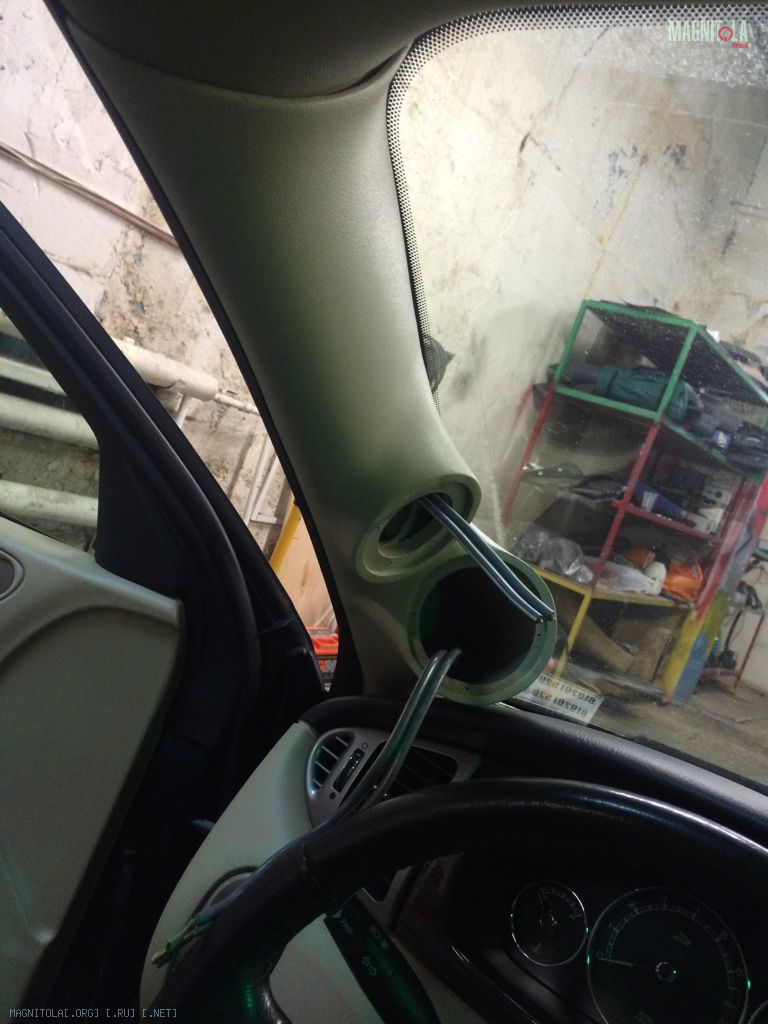

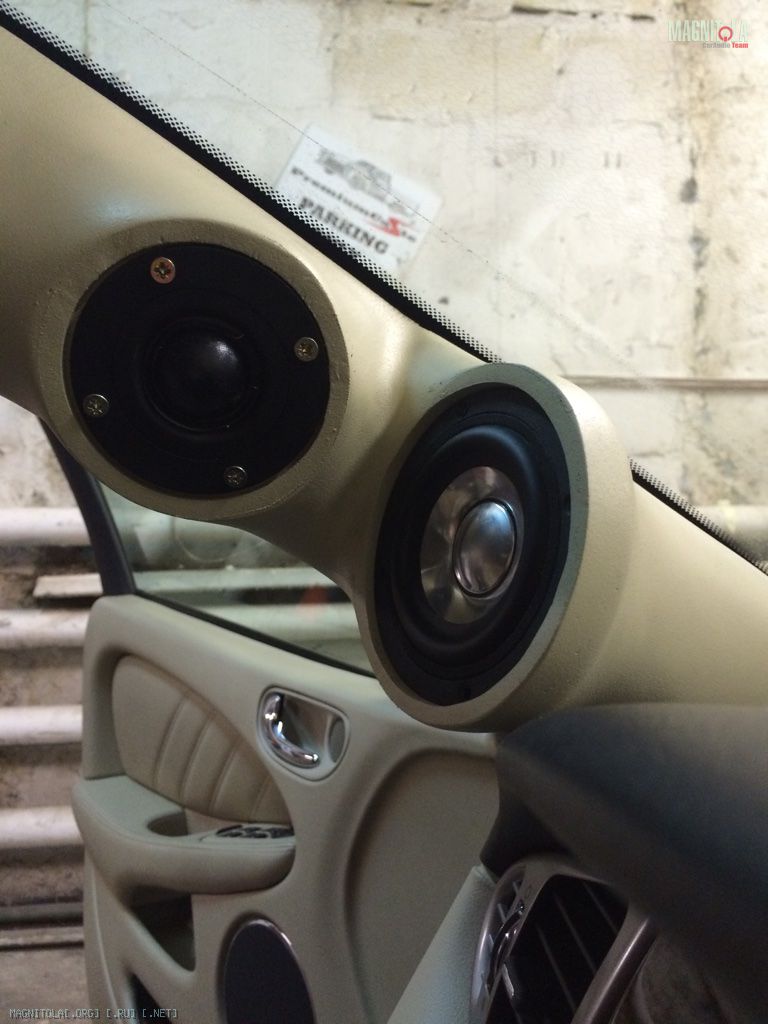

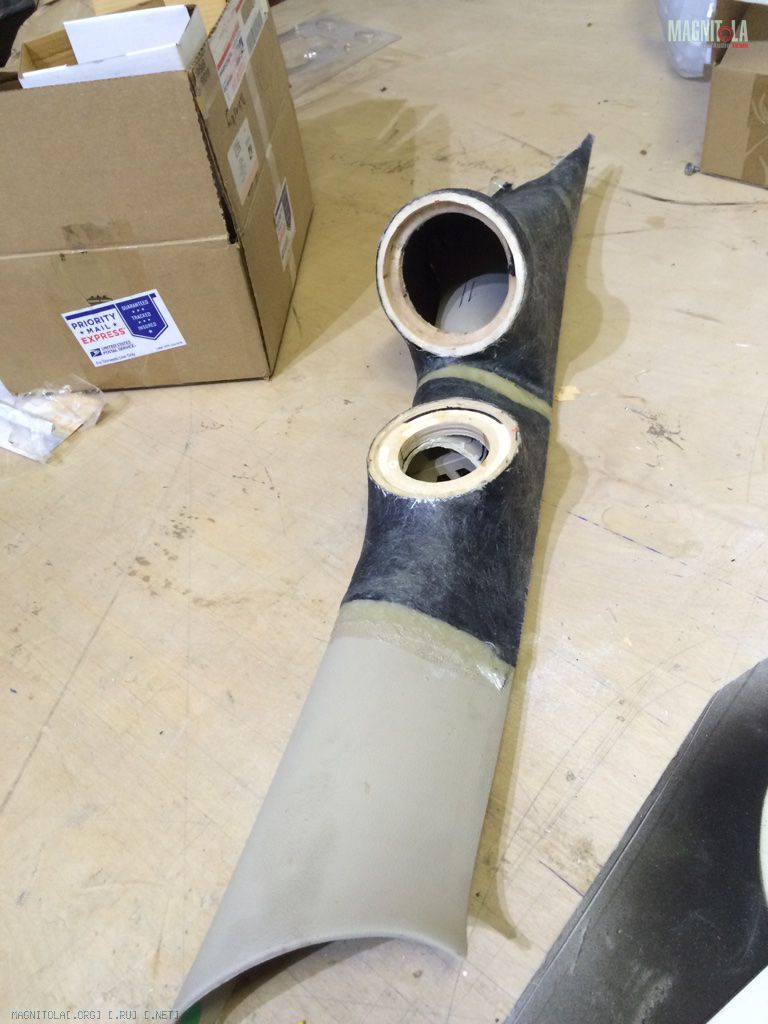

Буду последовательным, сначала стойки. И обсудить тут есть что, поэтому милости прошу на просмотр, пинайте:

Вложение 786016

Вложение 786018

Вложение 786020

Вложение 786022

Вложение 786024

Вложение 786026

Вложение 786034

Вложение 786036

Вложение 786038

Вложение 786040

Вложение 786042

Вложение 786044

В среду буду их обтягивать. Будут черно-черные ))

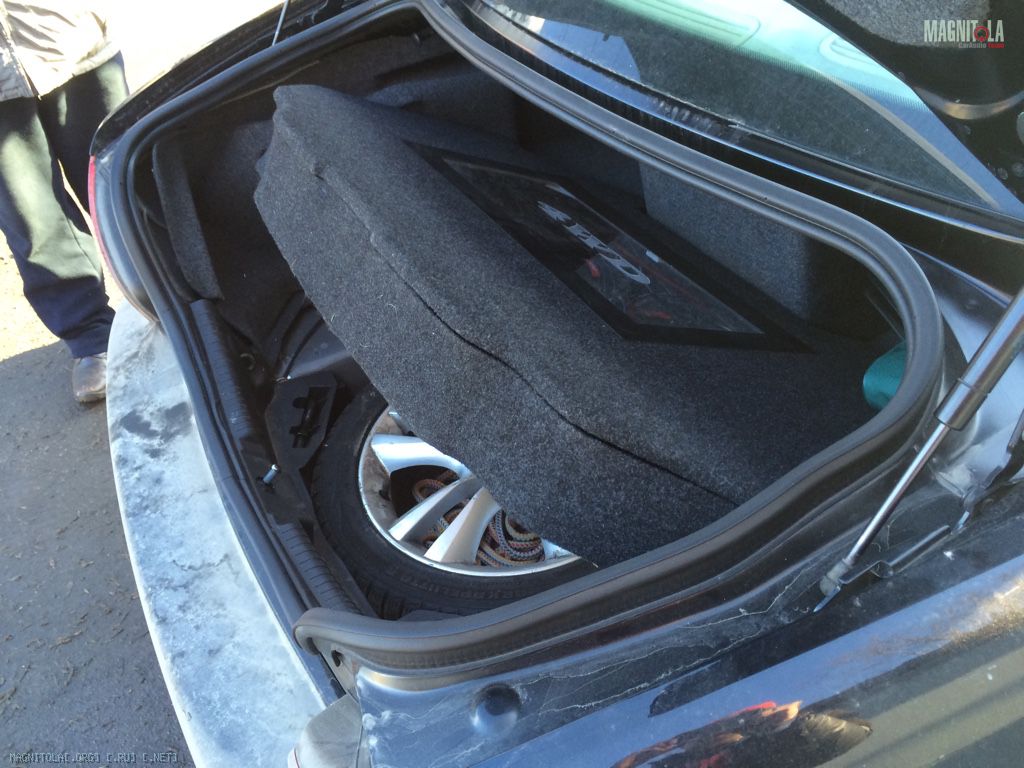

Фальш-пол и его внутренности.
Вуа-ля!

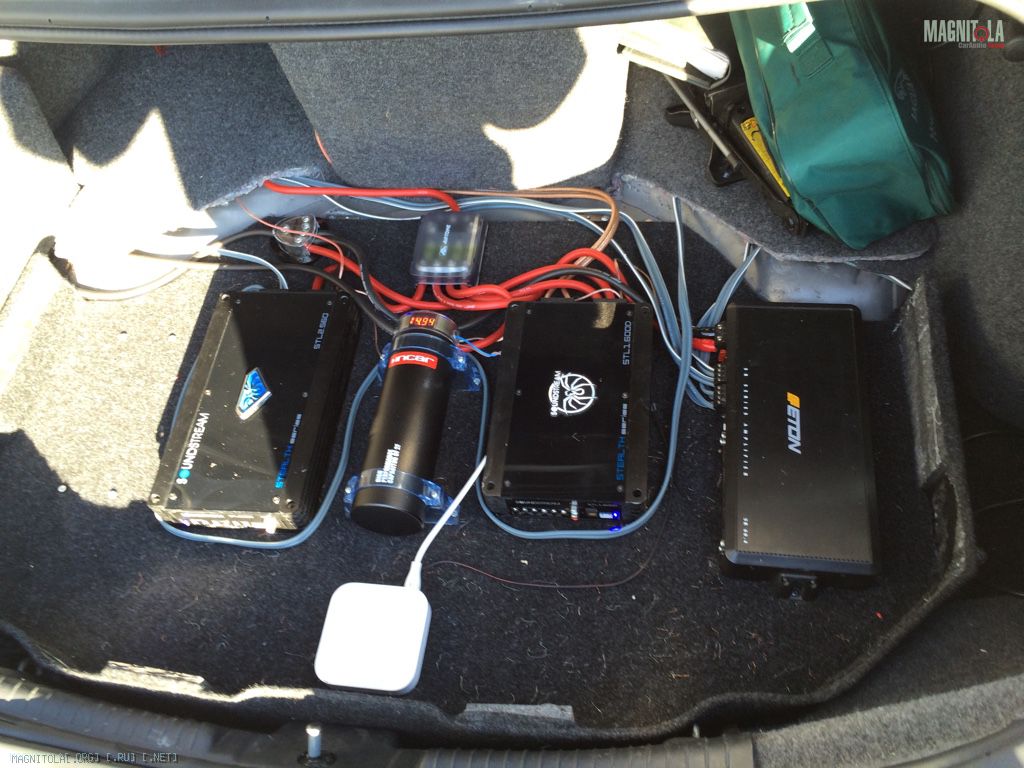

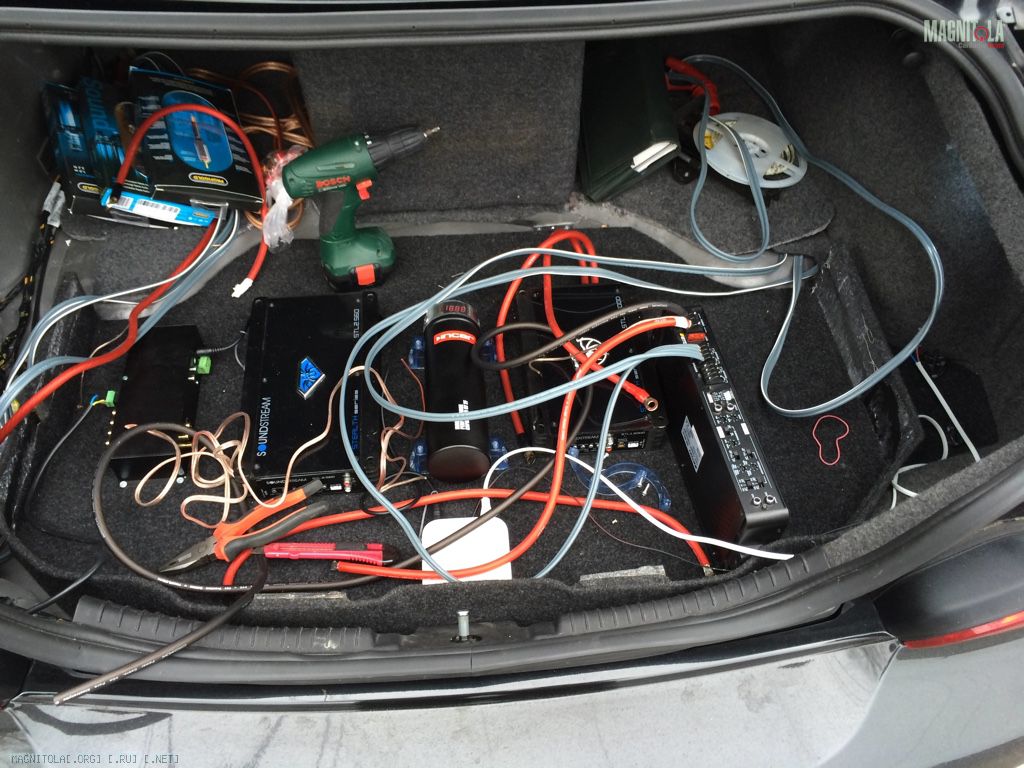

Слева-направо: процессор, двухканальник (на миды), кондей 2Ф, под ним ЭйрПорт, дальше моноблок и четырехканальник (на СЧ и ВЧ).

Вложение 786048
Мой любимый АД в багажнике ))

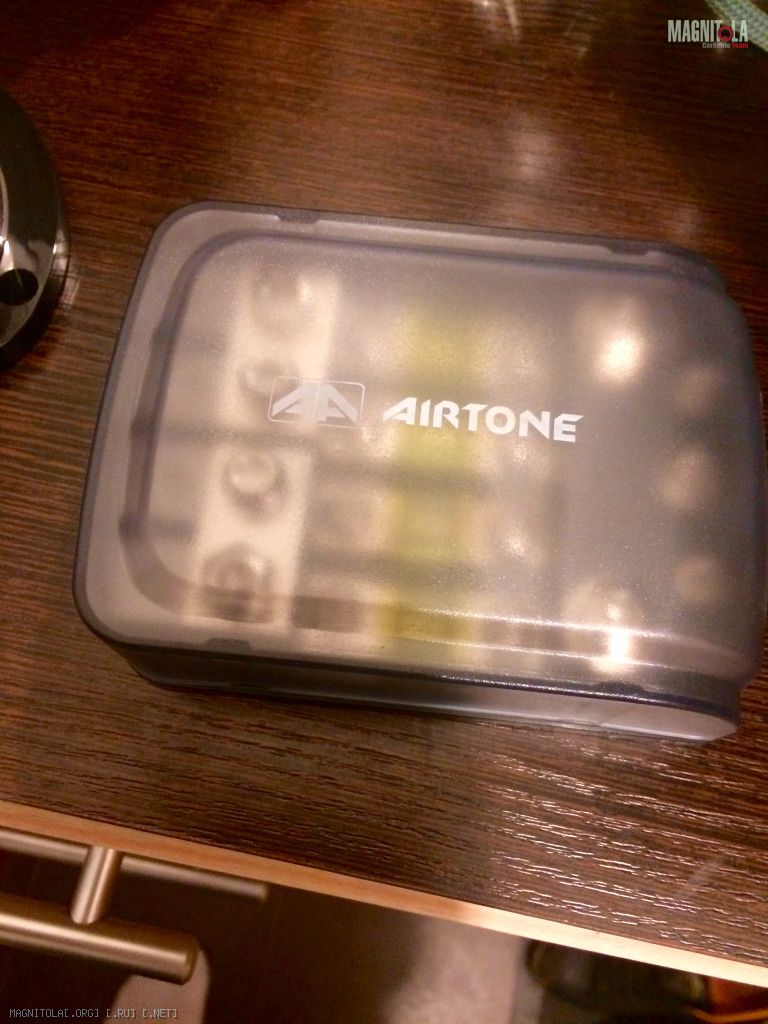

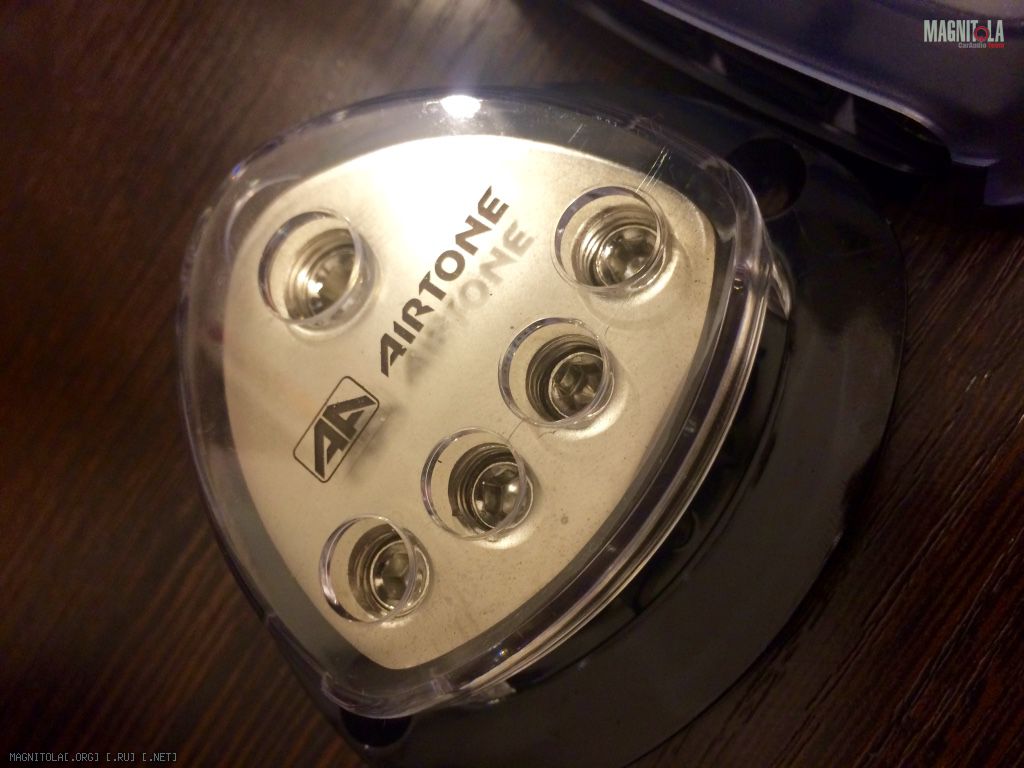

Как многие знают, Эйртон вернулся в Россию, но два компонента решили освоиться у меня в тачке:
Вложение 786050
Это на массу

Вложение 786052
А это плюсовой

Вложение 786054
Пока еще без межблоков

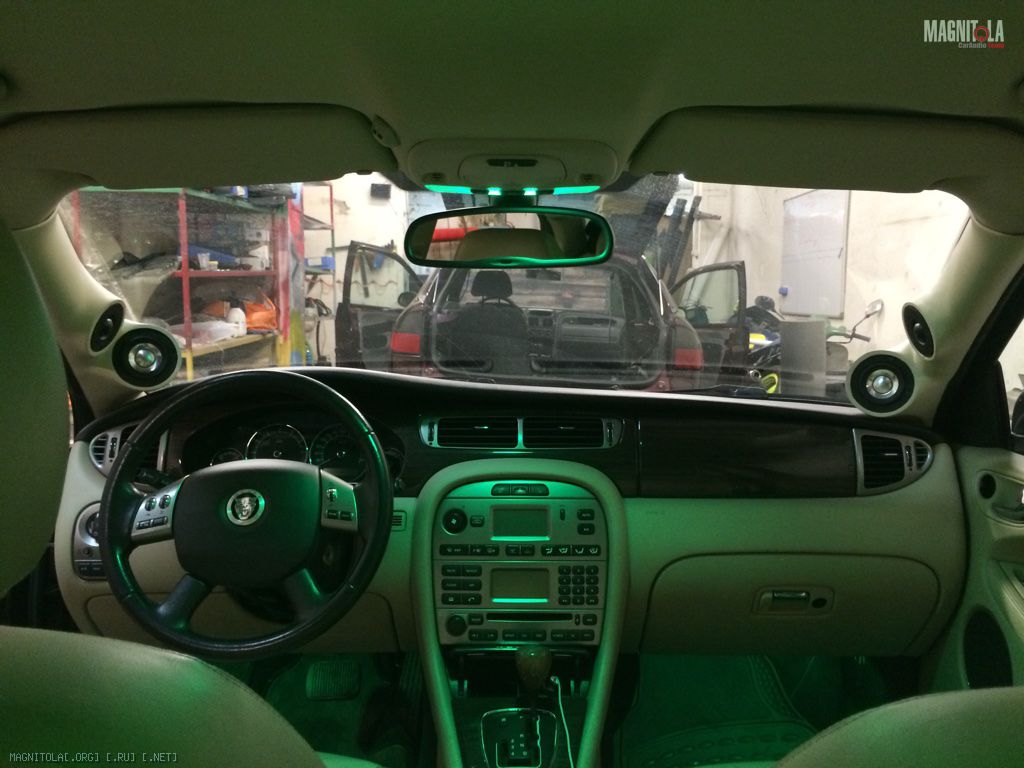

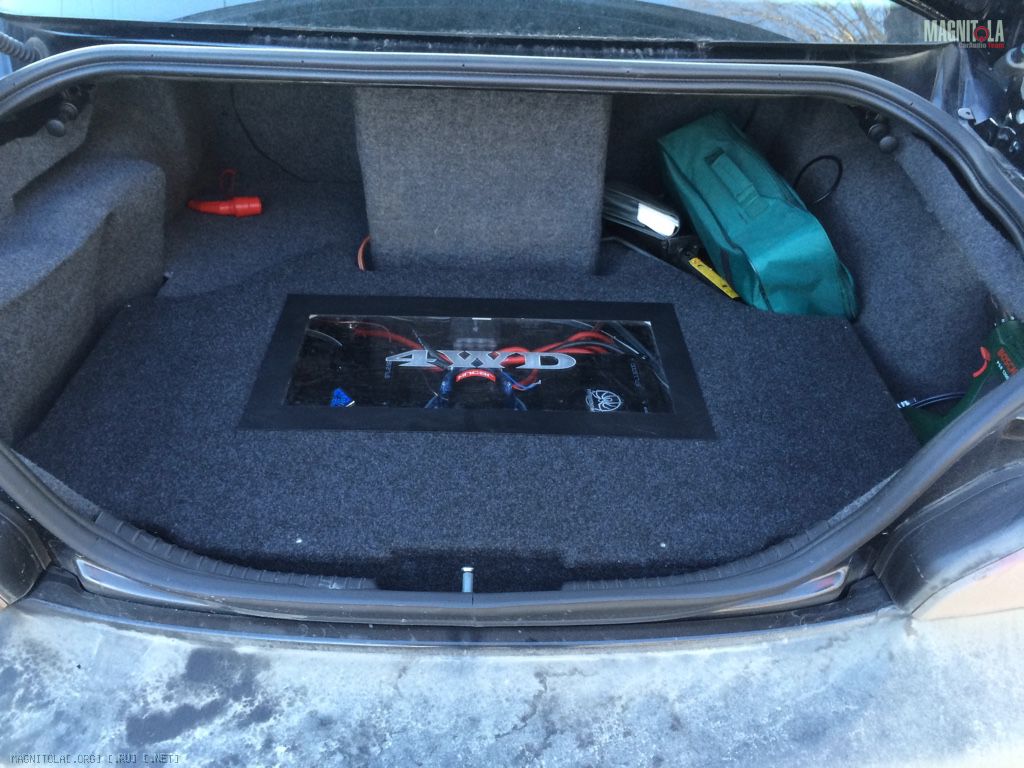

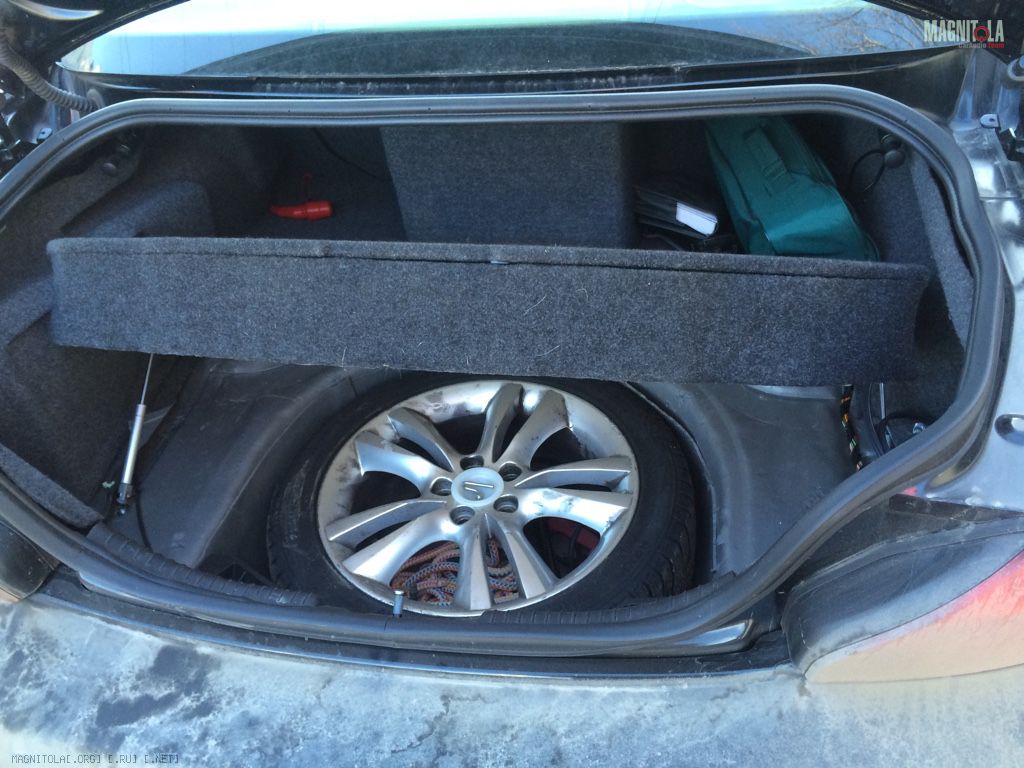

Ну а вот что получилось:

Вложение 786056

Вложение 786058

Вложение 786060

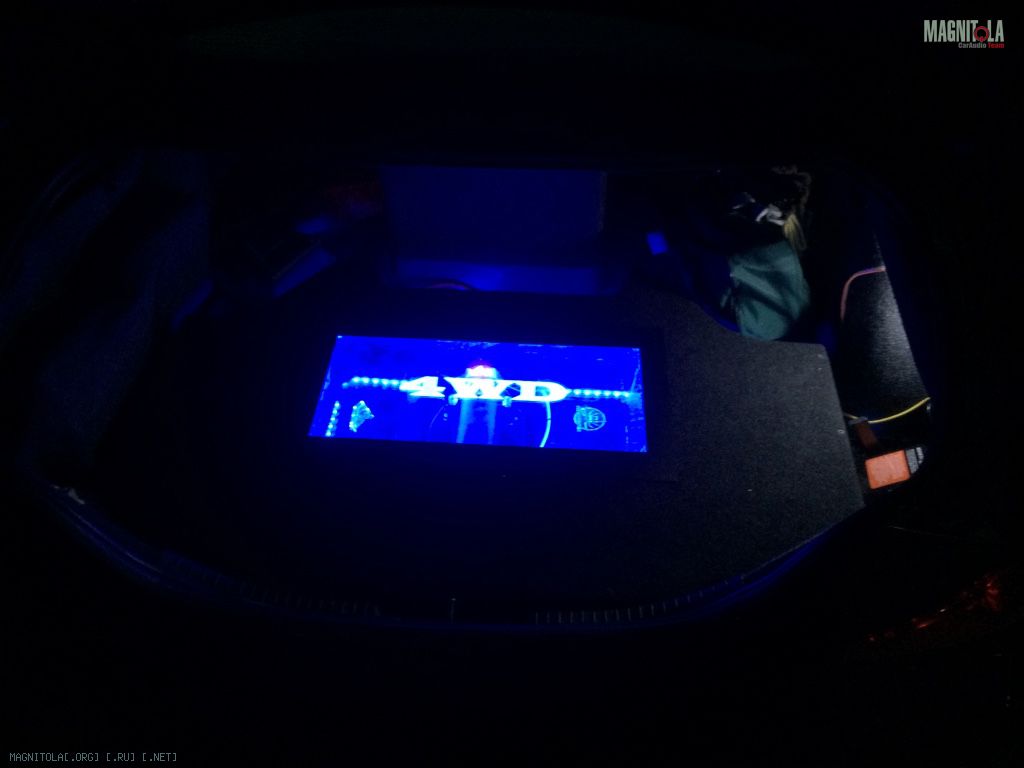

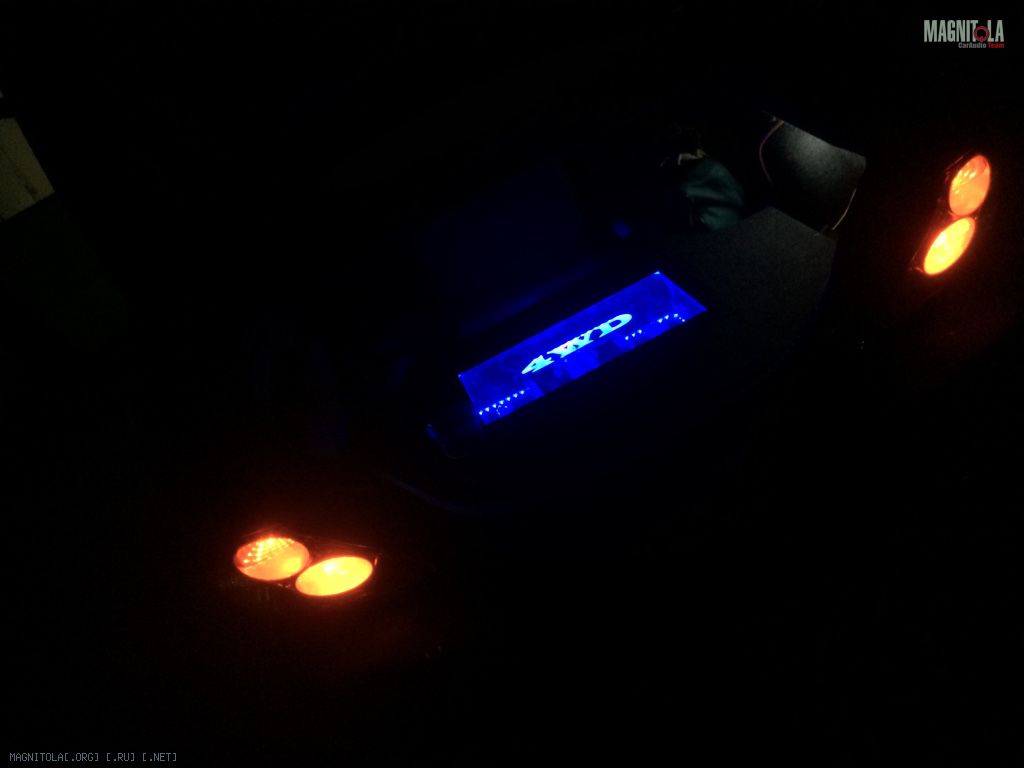

Без подсветки не обошлось )
Вложение 786064

Вложение 786066

Дальше немного текста, кому интересно.

Есть одна печалька. Вернее, БЫЛА одна печалька, которая в ходе вчерашней настройки переквалифицировалась в "ДА И Х*Й С НИМ, оно и без оптики по аналогу играет мега*банистически!".
Да((
К сожалению, на платах процессоров, на той их части, которая отвечает за прием звука по цифровому каналу, есть некие "артефакты", которые устранить пока что не представляется возможным. На деле это выглядит как постоянное "цикание-цокание" на протяжении всего потока звука. Музон цокает, короче, когда подключаешь ЭйрПорт к процессору по оптическому кабелю. С подключением по аналогу такое не наблюдается… ###, не то, что не наблюдается, а наоборот — такое ощущение, что играет через оптику! Аудиофилы щас ржут в голос, хватаясь руками за голову и восклицая: "Что за бред несет этот нуб!!!!", но черт, играет правда ОЧЕНЬ ХОРОШО!

По аналогу подключил ЭйрПорт к процу простым Y-коннектором (выходит из ЭйрПорта) через обычный аналоговый кабель к аналоговому входу на самом проце.

Теперь Аркадий.
До двух ночи настраивал меня. Небыстро, муторно… Но настроил! Особо он прифигел от пищалок — Танги выдали своё соло без малейших искажений в диапазоне от 1КГц и до конца вверх. Также очень лестно высказывался о сабе (еще бы! он мне его и посоветовал, он же подсказал, как рассчитать объем ящика под него:) ). По мидам тоже особо вопросов не возникло, за исключением дребезжания в правой двери — было устранено на следующее утро в полном объеме. Завибрил и зашумил там всё нафиг, вместе с полкой задней, чуть начала тоже подыгрывать "музон", который я от нее никак не ждал услышать.

Возникли небольшие вопросы к Фунтикам СЧ, видимо, объема чуть маловато для них в стойках, но это было максимально возможно исправлено на процессоре, и сейчас не ощущается, только если на АЧХ Аркадий показал мне горбинку.

Ну так что вот такой расклад )

Приезжайте на прослушку, зацЕните мою трехполоску )

Дальше - кабели я проложил погано. Буду переделывать, перекладывать ВСЁ, начиная с силы от АКБ и заканчивая ремоутом.

routlaw, Хороший отчет о проделанной работе, а чем руководствовались при выборе направления СЧ-ВЧ?
