Андреичъ, я не поленился, пересчитал все маленькие и без диролов 122 шт, мог и ошибиться
надо спеца ждать
Короче, со второй попытки удалось переделать проц на автономную работу. Без выбора входов, пока не актуально. Первую попытку супостаты сорвали дезинформацией
Итак, пошагово.
Берем пост Макса Ровера:
ALPINE PXA-H600
Изучаем и поехали!
1) берем ПУГНП 1.5мм2 и вытаскиваем из провода все жилы кроме одной - получаем медную жилу достаточного сечения в изоляции

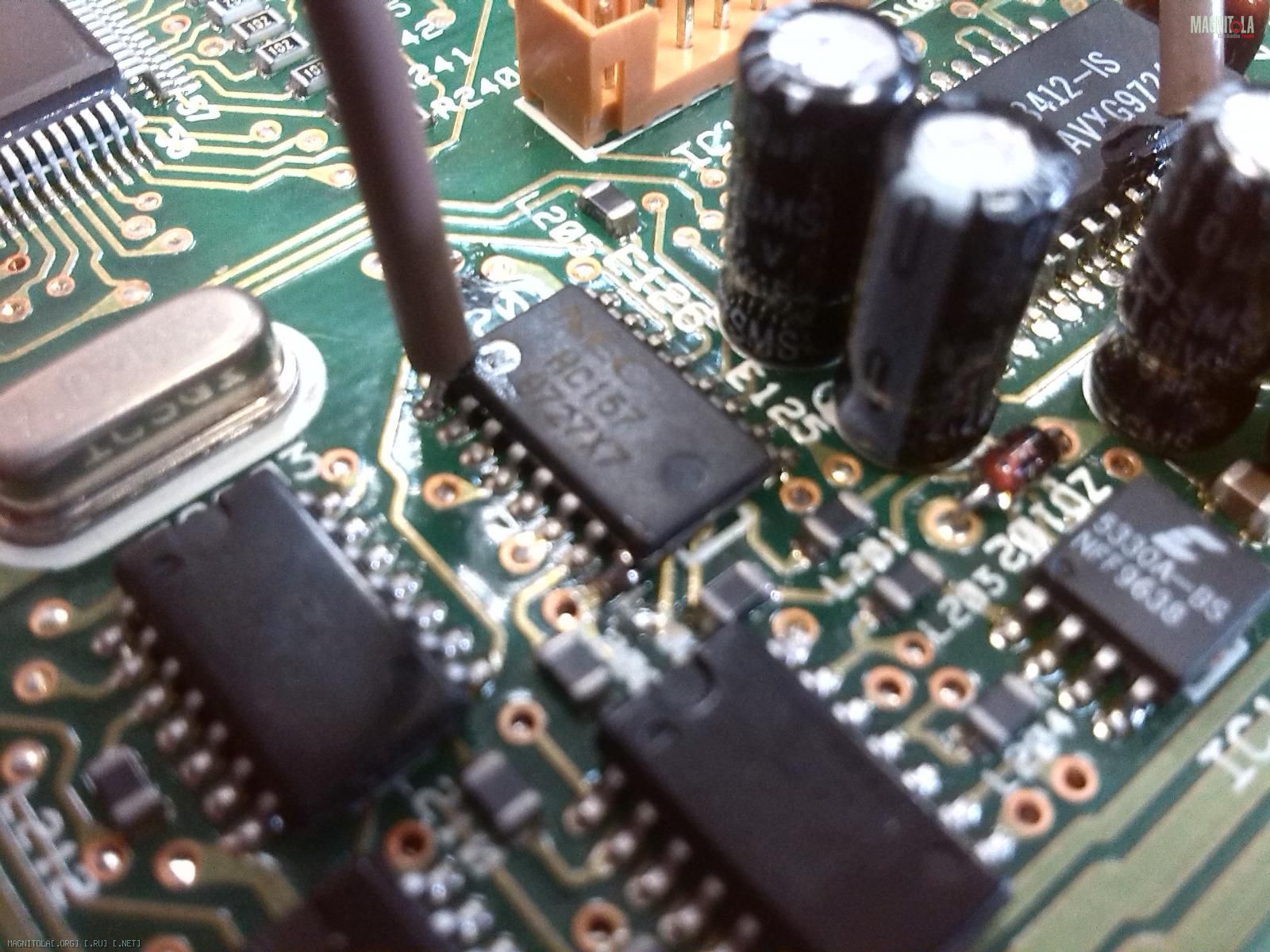

2) Режем дорожку от 1й ноги НС157 (отмечена черным маркером)

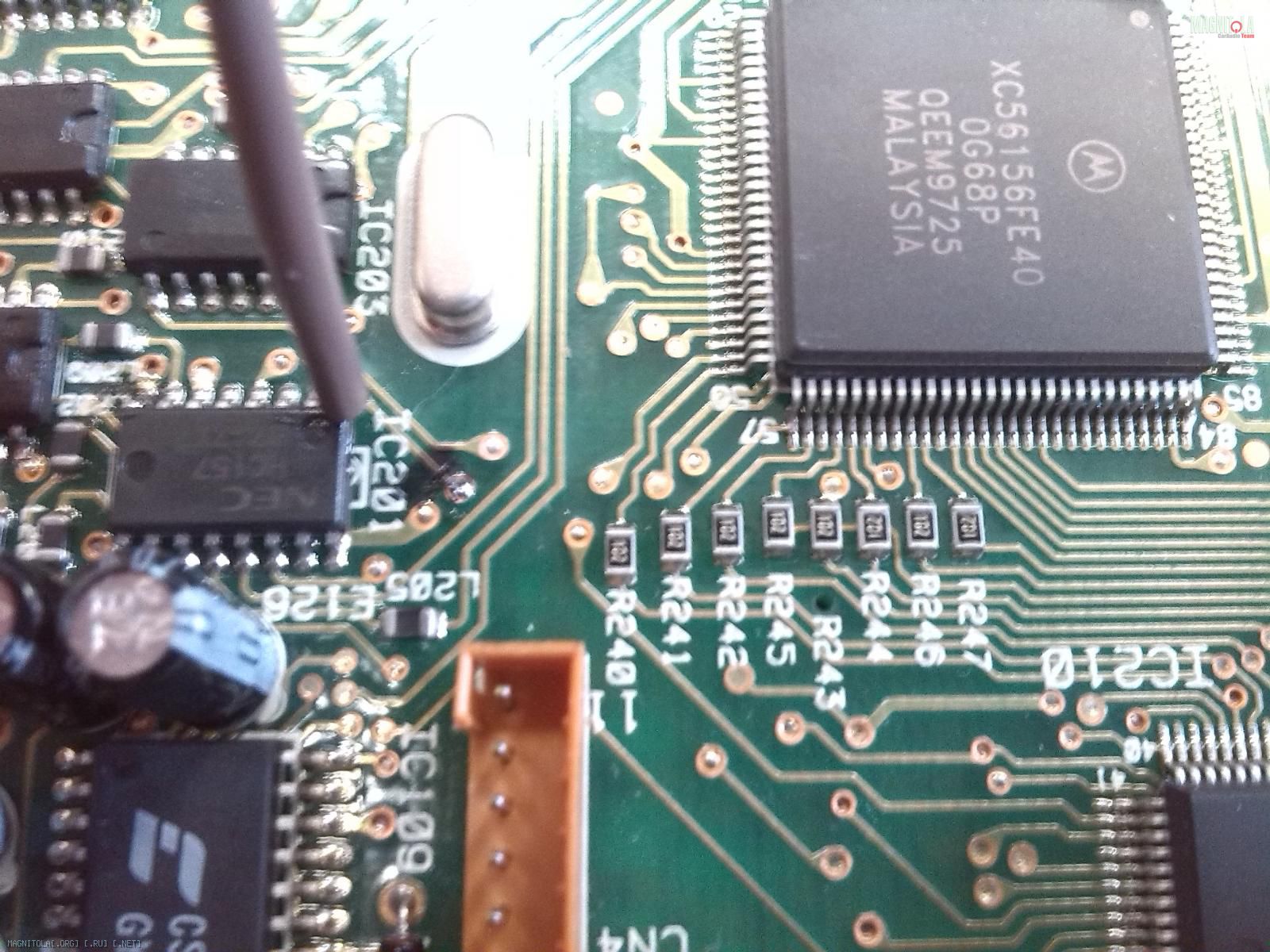

3) Припаиваемся к этой самой 1й ноге

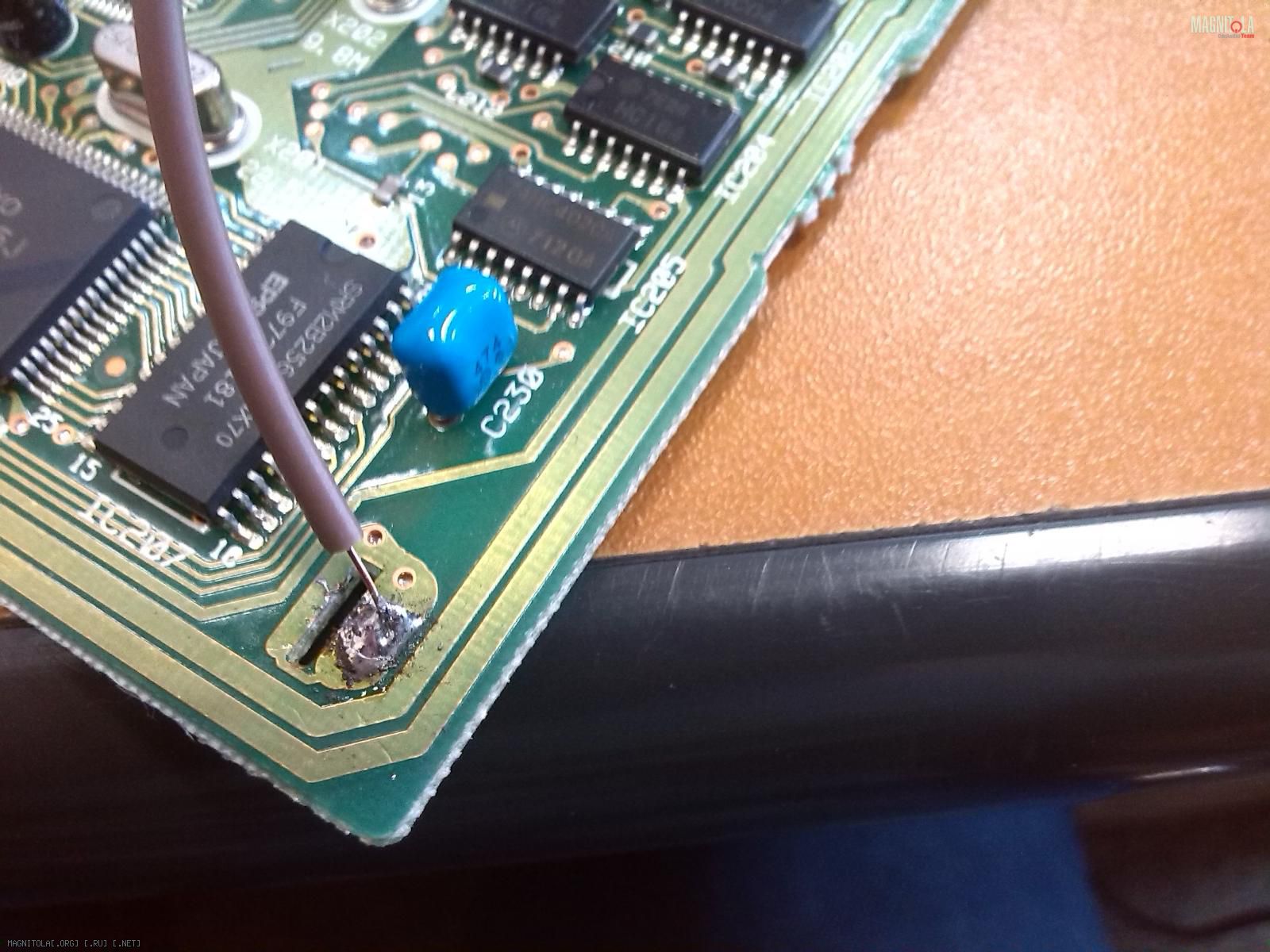

и на землю

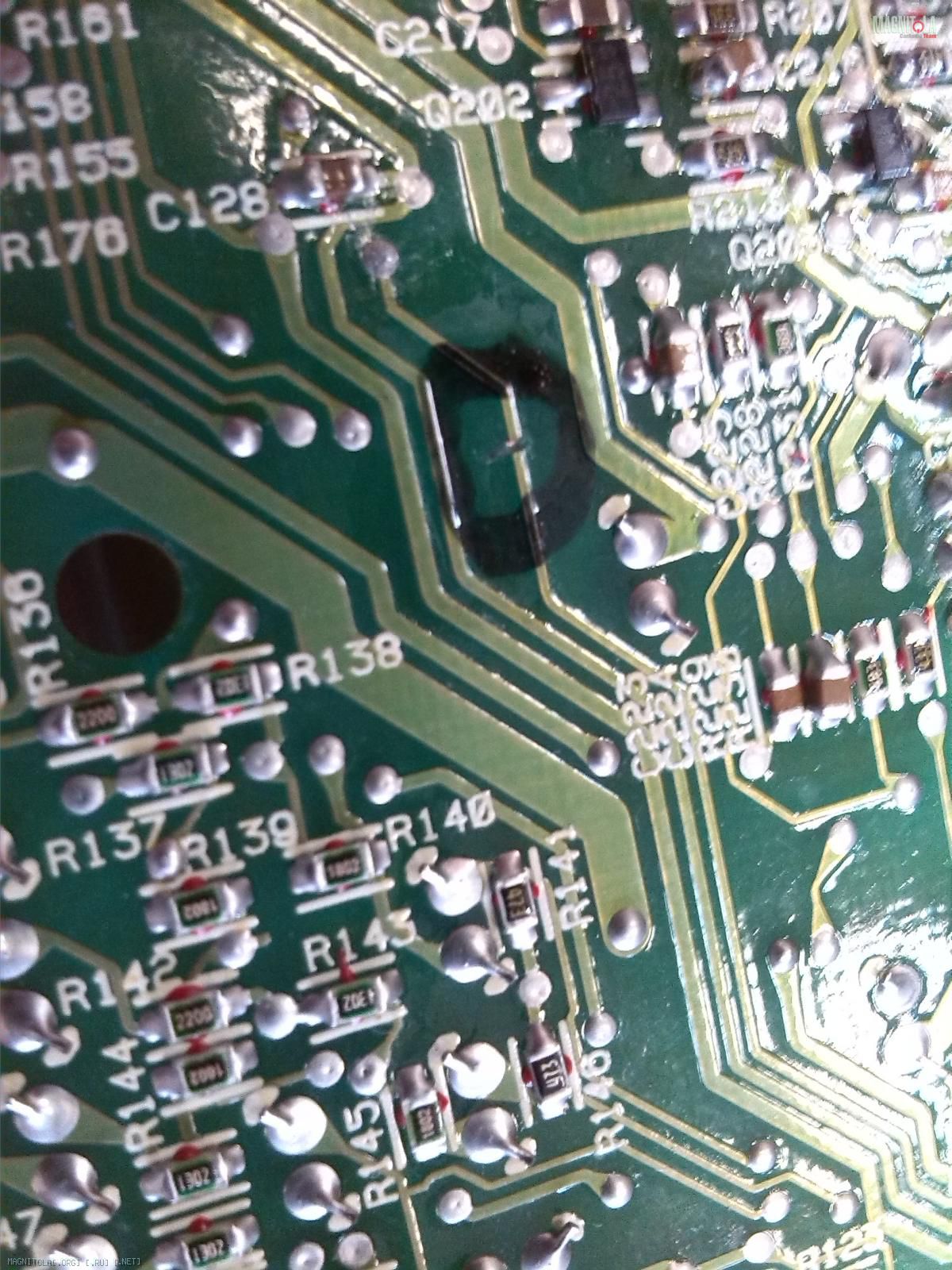

4) С обратной стороны платы режем дорожку от 3й ноги 74HC4052 (придется маленько "позвонить", прежде чем найти где эта нога выходит с обратной стороны)

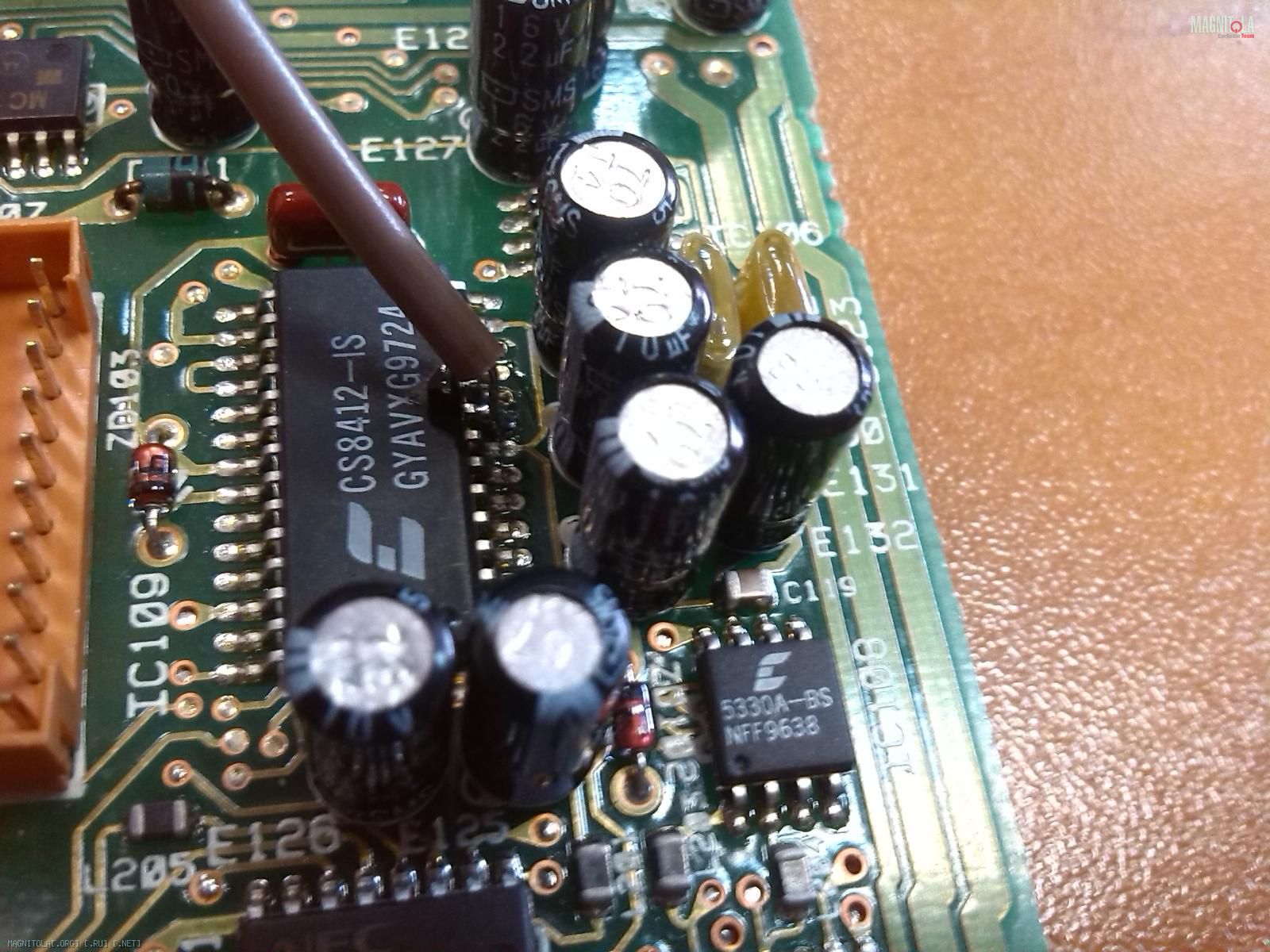

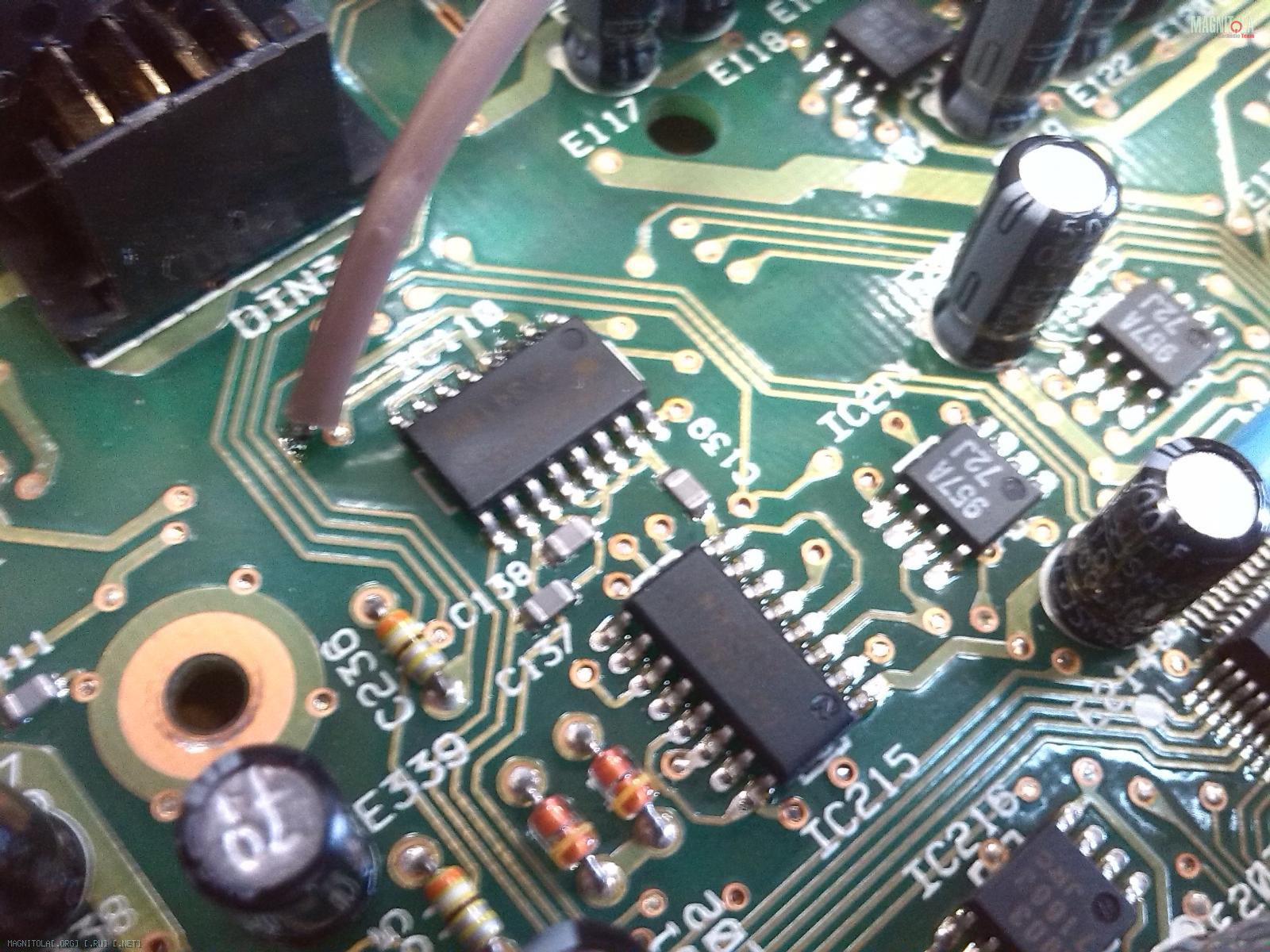

5)Со 2й ножки ( оптический вход "HU") бросаем жилу на 9ю ногу CS8412.
Вот и всё! теперь постоянно активен вход тослинк №1.
Аркадий, привет
Блин, зато я плату не снимал (она припаяна к корпусу, если кто не знает) и у меня ваще всё-всё-всё можно без ойнета переключать
фига ты её перепилил! Я не так кардинально их режу
Ты тоже не нашёл, куда удобно припаяться, кроме самой 9-й ноги?
левее от первой ноги на плате есть переход на другую сторону платы. к нему припаивать проводочки намного удобнее, чем к ногам самой микрухи!
как раз там, где ты дорогу отрезалЭт у дорогу можно дальше проследить, я тебе писал и присылал фотку, на которой прям сам порез видно.
чтоб наверняка
честно даже не пытался проследить куда она идет. вариант то временный!
да по большому счету нужно было резать тоже с обратной стороны, и паяться в точке перехода. поздно понял, т.к. резал еще вчера и кухонным ножом
да я ж говорил к фоткам не присматривался. Вобщем теперь все тип-топ, можно дома поиграться!
