Время Corsa!

Цитата:

---

Сообщение от Radonchik

Роман, если я правильно понял, используйте НШВИ+термоусадку. Вот в моем инсталле http://magnitola.org/nashi-installya...ml#post1602226

---

Цитата:

---

НШВИ
Назначение:
Одинарные и двойные втулочные наконечники (НШвИ и НШвИ (2)) являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода, и полиамидной изолирующей манжеты.

---

Радик, да, вроде это именно то что мне нужно. вот только я не понял, он опрессовывается на самом концевом цилиндре судя по описанию, а ты просто "опрессовал" его болтом?

Цитата:

---

Сообщение от Андреичъ

вот только я не понял, он опрессовывается на самом концевом цилиндре судя по описанию, а ты просто "опрессовал" его болтом?

---

Этого более чем достаточно. Сам цилиндр очень тонкий, мнется очень легко, однажды промявший его болт не даст соскочить с кабеля при последующем вынимании. Из плюсов если отверстие в клеммнике в притык по сечению кабеля, то не круглый в сечении наконечник будет проблематично вставить. При обжиме инструментом оконцевателя, он в сечении шестигранный получается или ступенчатый, соответственно в круглом клеммном отверстии площадь контакта будет меньше. Круглый же оконцеватель Расплющеный винтом клеммника, более равномерно прилегает. На мой взгляд очевидные вещи. Смысл оконцевателя в целом именно избежать торчащих волосков кабеля и упростить фиксацию кабеля в клеммнике.

спасибо, все в мильён раз проще, нежели лужение!

Цитата:

---

Сообщение от Андреичъ

Радик, да, вроде это именно то что мне нужно. вот только я не понял, он опрессовывается на самом концевом цилиндре судя по описанию, а ты просто "опрессовал" его болтом?

---

Если честно, даже не знал что его можно/нужно оппресовывать.
Сделал по интуиции и по памяти как видел в других инсталлах.
А так зажимом усилителя задавливается и все очень крепко держится. Купил себе сразу пачку наконечников, если вытаскиваю кабель - меняю наконечник на новый (старый аккуратно кусачками "разбираю").
Такие же наконечники использую и на акустических кабелях при зажиме в усилитель.

Цитата:

---

Сообщение от Radonchik

Если честно, даже не знал что его можно/нужно оппресовывать.
Сделал по интуиции и по памяти как видел в других инсталлах.

---

Скажем в промышленном применении например кабель 9 пар жил для расключения сигналов, жилки сечением 0.5-0.75. Для подключения к клеммам требование оконцеватели ставить если провод многожильный(т.е. состоит из множества медных волосков), если моножилка, то не нужно. А для обжима применяют кримперы специальные, тут это необходимо

сегодня удалось еще немножко повозиться и решить вопрос с прокладкой силы.
Для потенциальных Корсаводов, заинтересующихся вопросом завода в салон толстого кабеля, рассказываю:

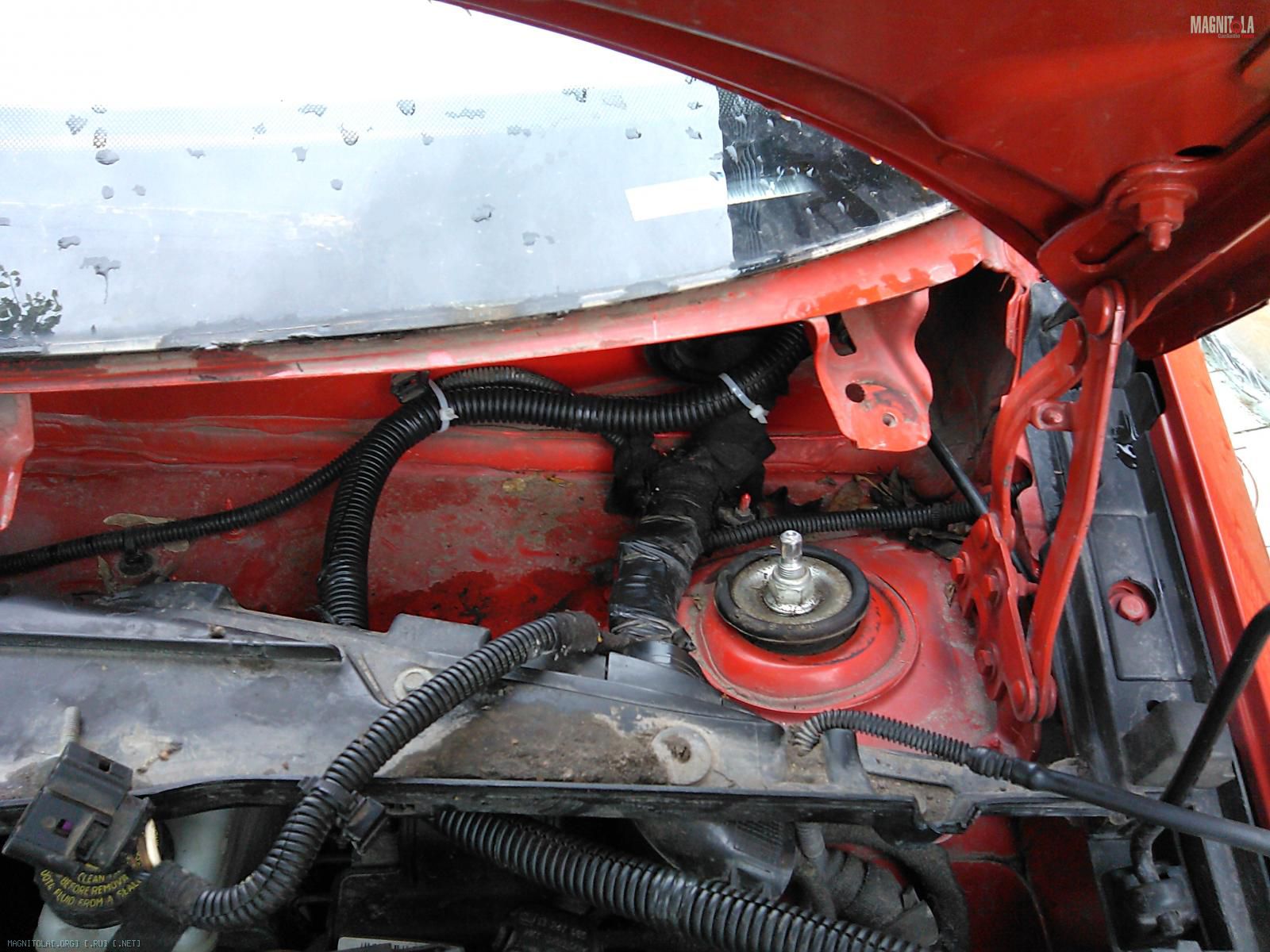

снимаем дворники, снимаем так называемое "жабо", снимаем привод дворников и радуемся - шлюз с косой проводов находится во вполне доступном месте, не за двигателем, под ним или под крыльями - вот он за приводом сразу под лобовым стеклом! делаем надрез и запихиваем в него кабель. поймать изнутри тоже проблем особых не составило, по крайней мере тонкими руками человека моей комплекции. Хватаем хомутами так, чтоб всташий привод дворников не притирался:
Вложение 392964

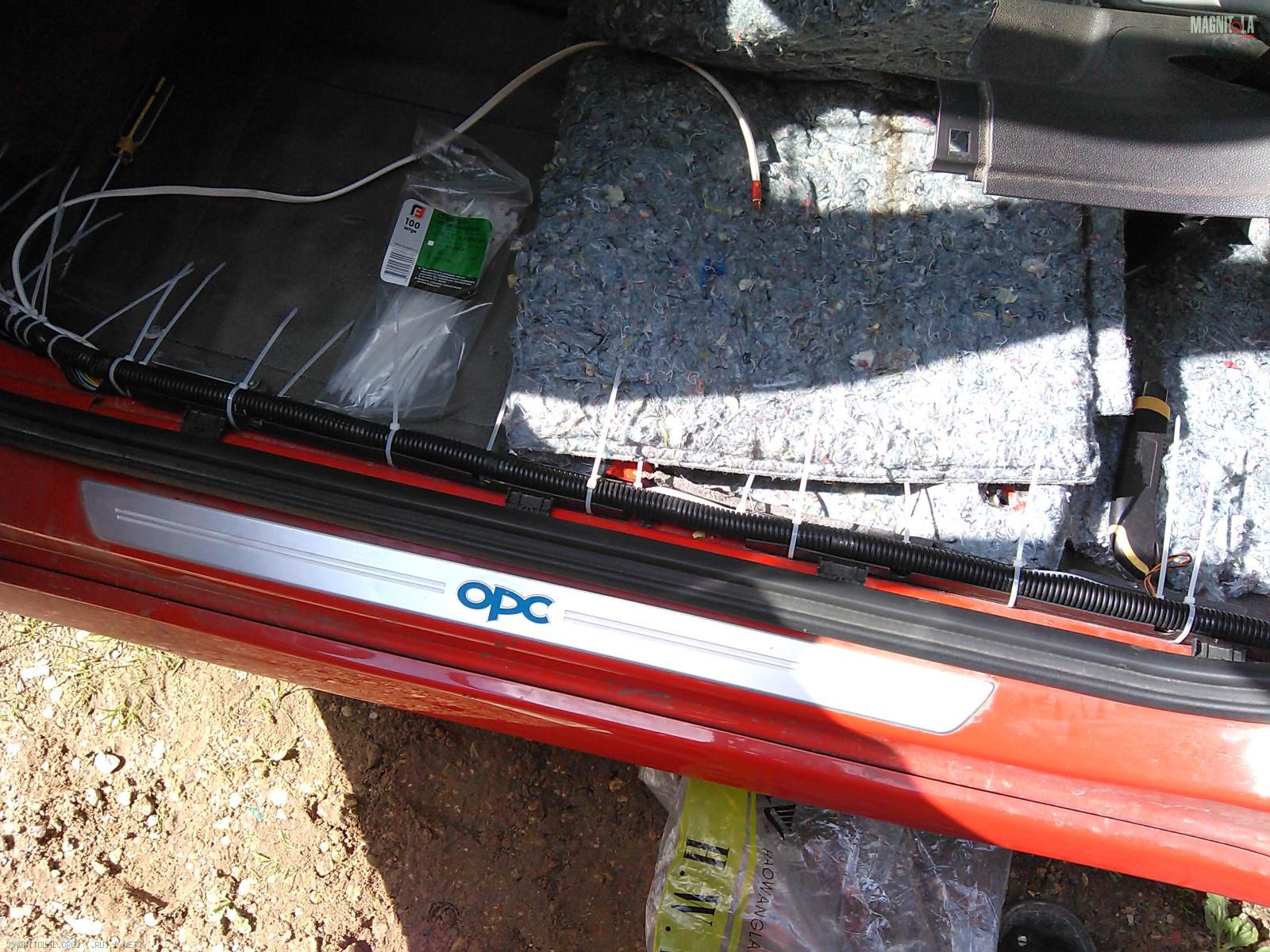

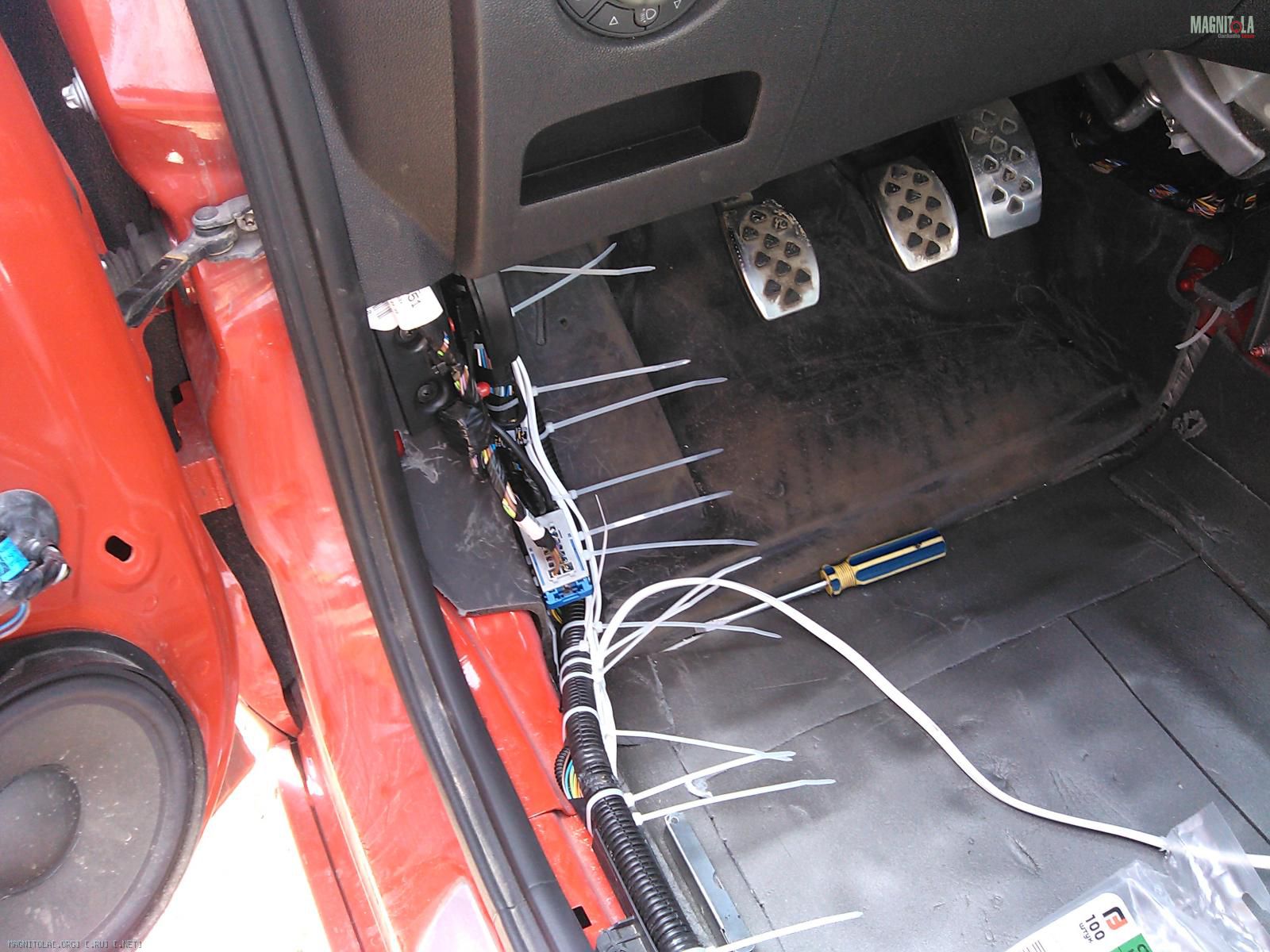

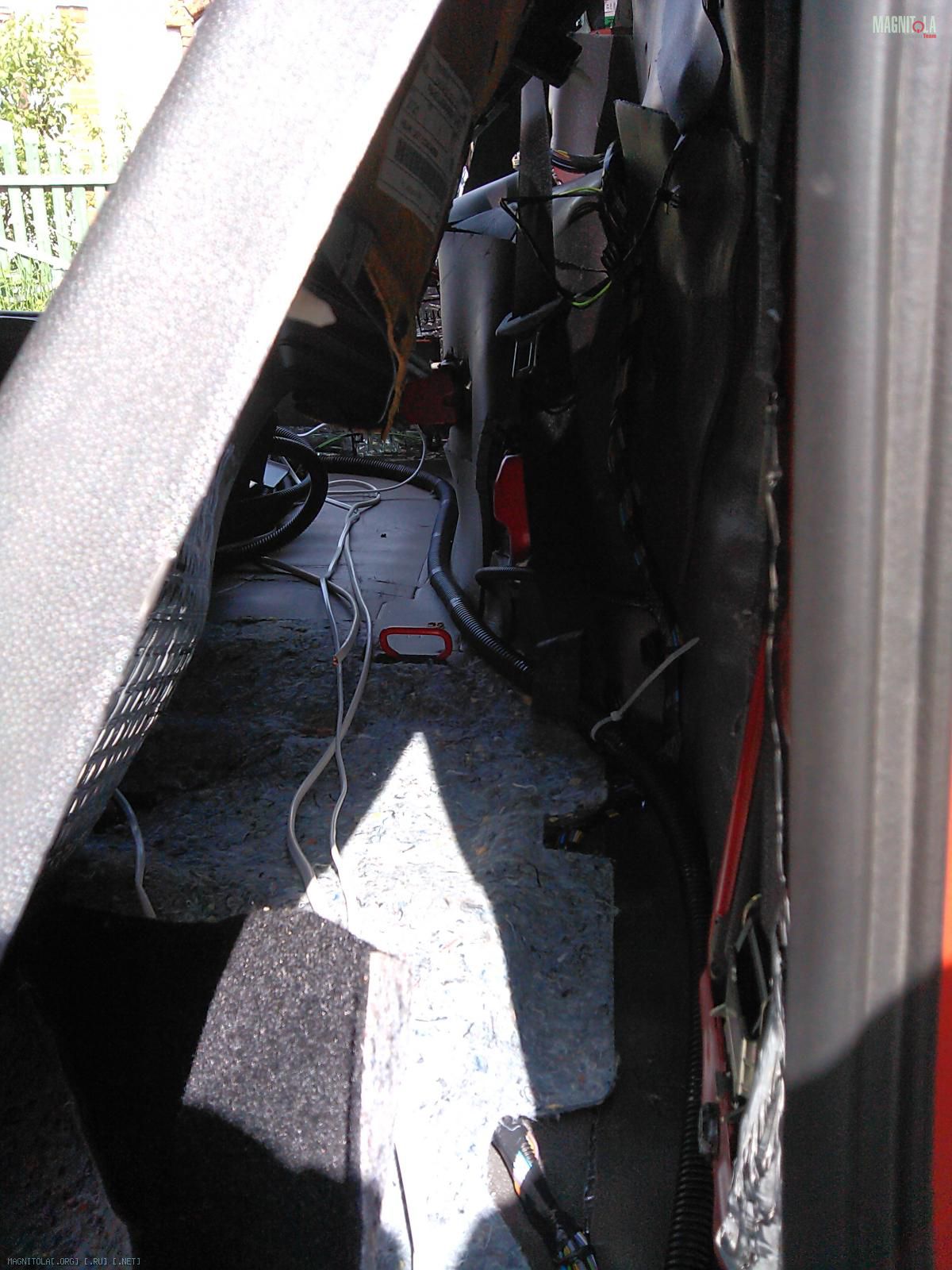

Вобщем то вся эпопея с заводом! в четырке мне кажется было труднее! а вот с прокладкой сперва помучался (ковер плохо ложился), а потом нашел решение на поверхности - в итоге в тех же самых каналах консолидировал штатную проводку, компактно и ровно положил ПУГНП, сверху положил КГ и...пороги встали! как родные, без натяга! если ПУГНП "хомутил" к штатной косе, КГ захомутал к самому коробу и все это даже надежно и монолитно вышло!
Вложение 392968Вложение 392970Вложение 392966
Протянув все вдоль борта, вывел аккурат в багажнике. штатные обшивки в итоге скрыли всю проводку, как будто так и было (собрал пока я только левую сторону).

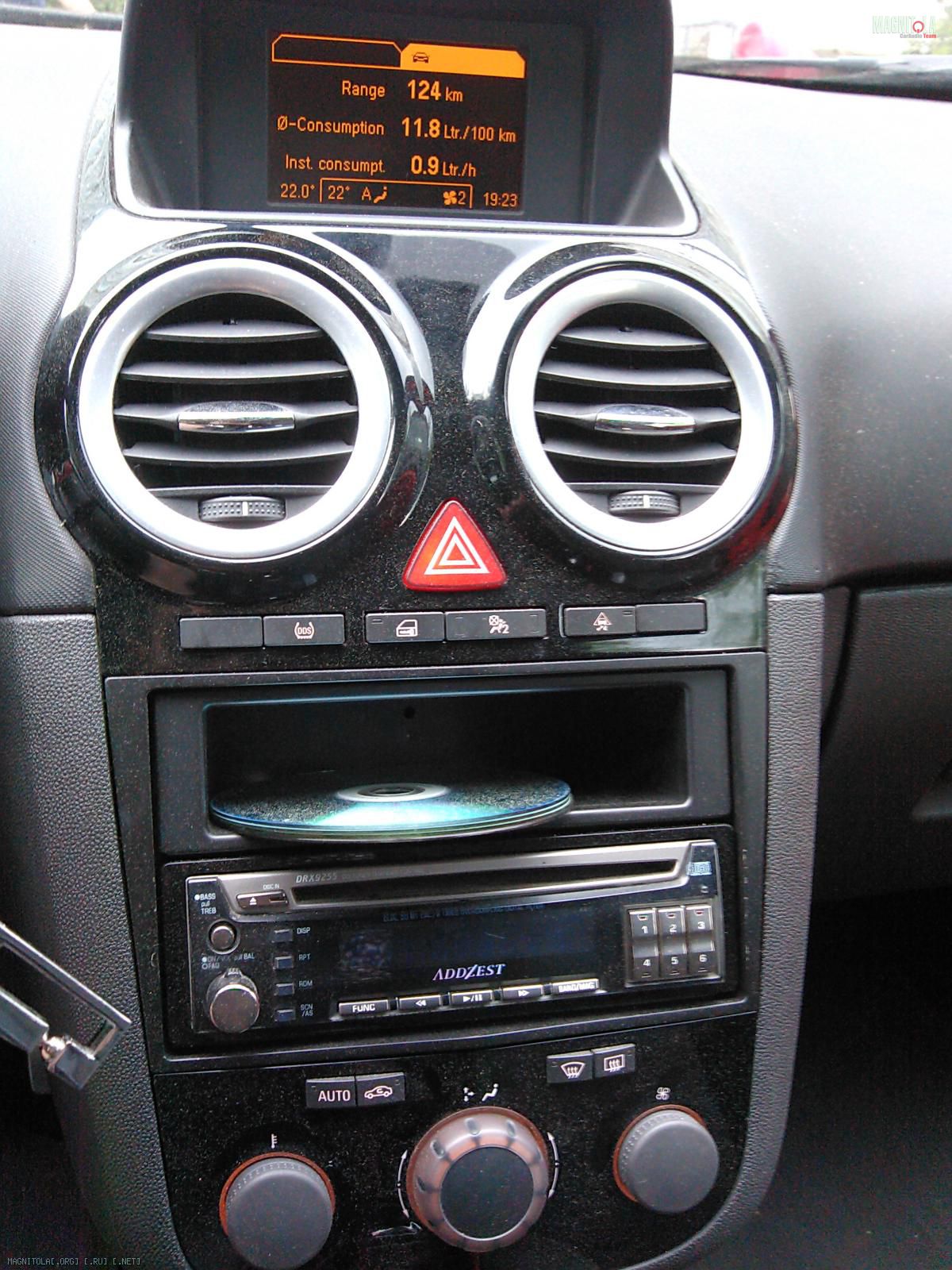

Также примерил сегодня рамочку:
Вложение 393008
Она конечно не в цвет, но на этот счет уже есть кое-какие идеи - жена когда училась на дизайн ногтей очень искуссно расписывала мне зажигалки лаком с неким "финиш-гелем", твердеющим под ультра-фиолетом. фактура и цвет получались очень схожими с материалом панели. попробую поэксплуатировать супругу вобщем :D
Упреждая вопрос Димы Донского, скажу: штатную магнитолу не отшивал (продавать её не собираюсь, ибо смысла нет за такие копейки) - решил её подключать при выставлении часов на БК :D кнопки на руле, отвечающие за БК сохранили свой функционал (! в чем я сомневался), соответственно климат тоже функционирует

Цитата:

---

Сообщение от Андреичъ

Также примерил сегодня рамочку:

---

Прятать ГУ как будешь?

Цитата:

---

Сообщение от Tim635

Прятать ГУ как будешь?

---

а их надо прятать? клара выглядит как отпрыск динозавра, а наркоманы врядли разбираются в подобных вещах. ну это если совсем оптимистично размышлять. а так даже не знаю, есть идеи? нак-45 я вот не прятал например, его внешний вид советской радиолы даже отпугивал наверно народ :D

Цитата:

---

Сообщение от Андреичъ

а так даже не знаю, есть идеи?

---

Системы. Mercedes E320 (W211). Целая вещь
Еще где-то видел похожее решение, но что-то не нашел. В принципе, суть решения одна.
