Chevrolet Lacetti от и до...

Приветствую парни!
Ну наконец то доделал я свой инстал,и ессно решил со всеми Вами им поделиться.
Немного из истории. Машинка была куплена 2 года назад. Штатка не устроила сразу,так как опыт какой никакой уже был в прошлом авто. Ну и пошло поехало. Компаненты перебирал долго,просто брал,ставил,настраивал и слушал. Пока не нашёл что то близкое к своему,если так можно сказать,звуку.

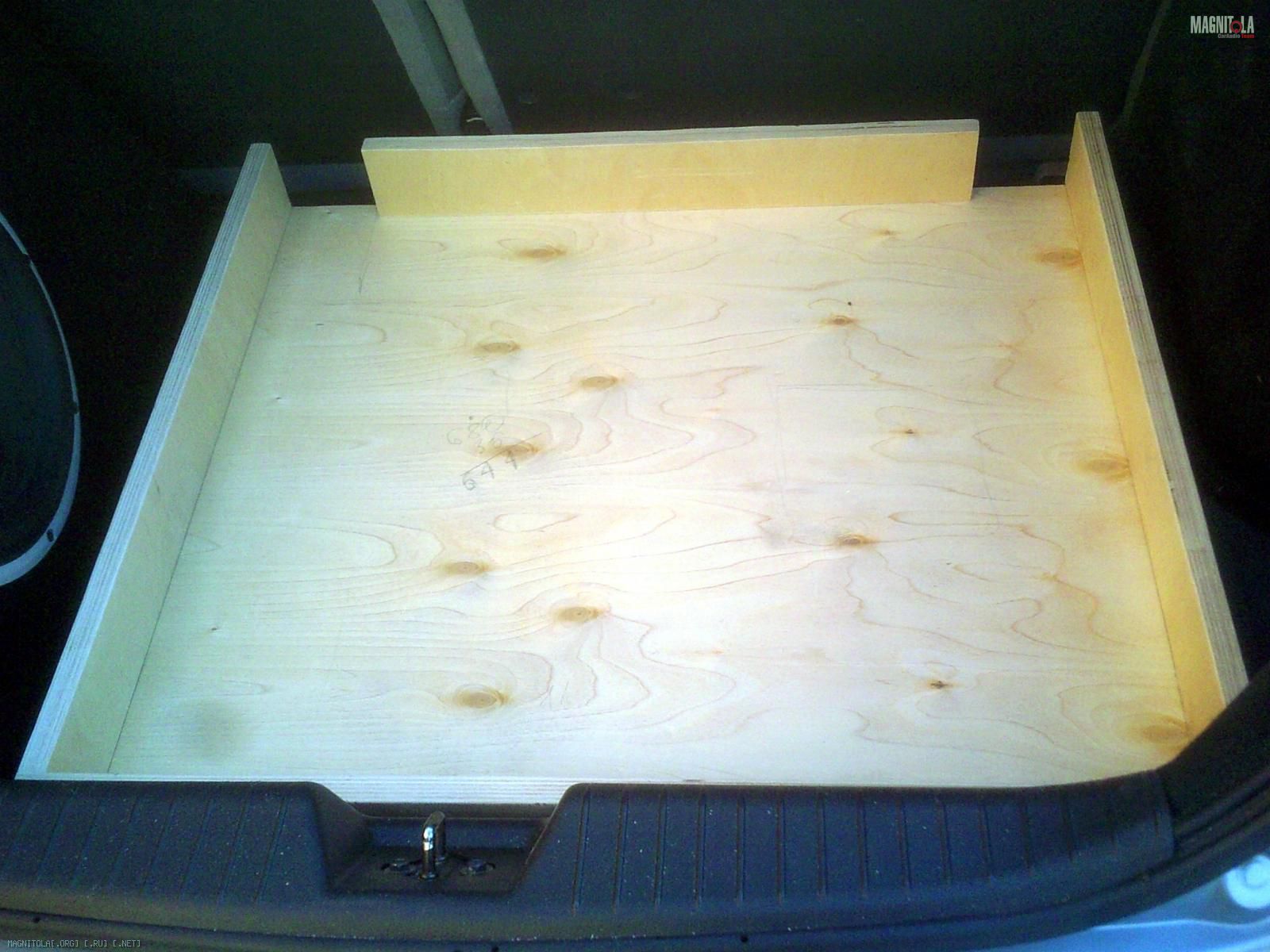

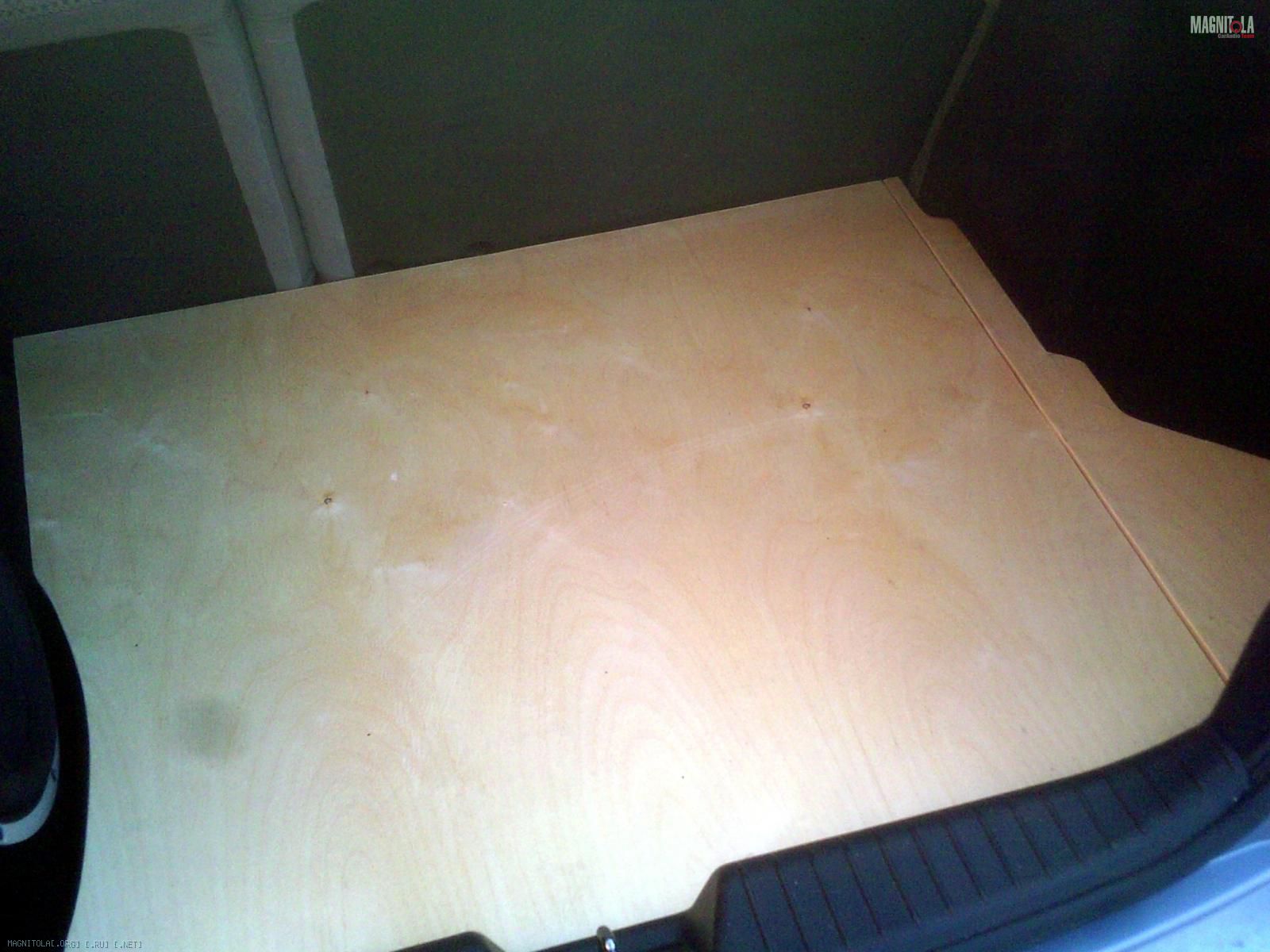

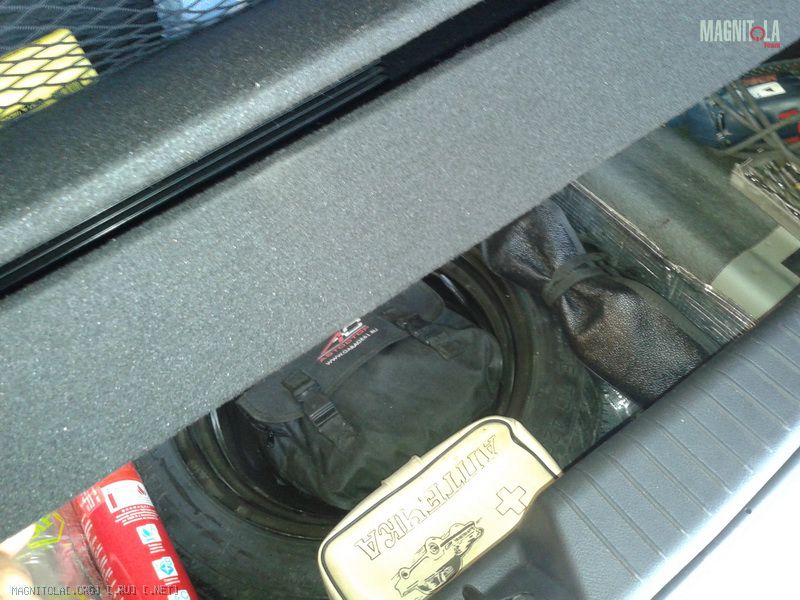

И так поехали... А начну я с изготовления фальшпола.
Достаточно всё просто. Использовал фанеру 15 мм. Обклеивал карпетом.
Вложение 387142Вложение 387144Вложение 387146Вложение 387148

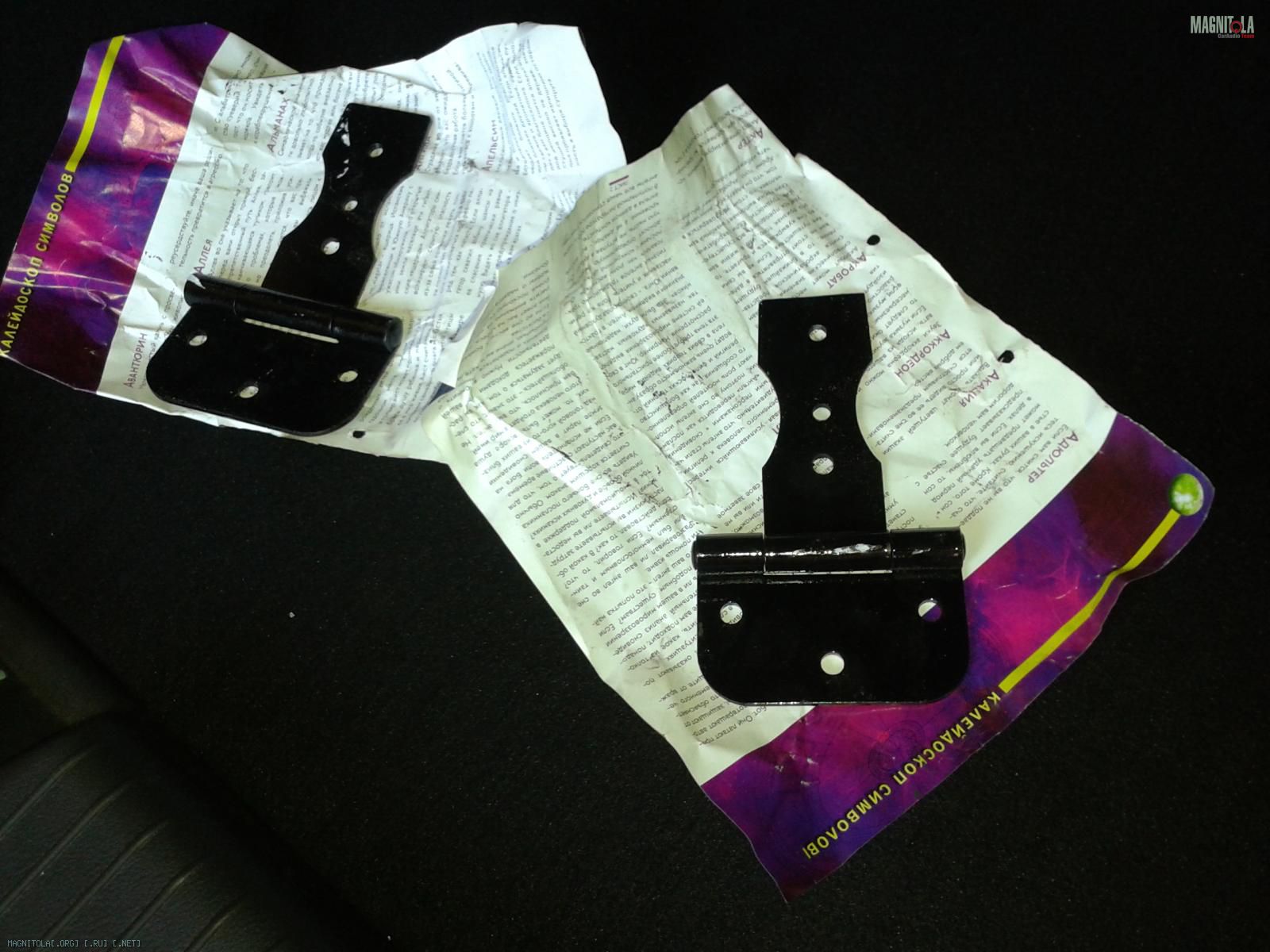

Петли для крепления фальшпола
Вложение 387150

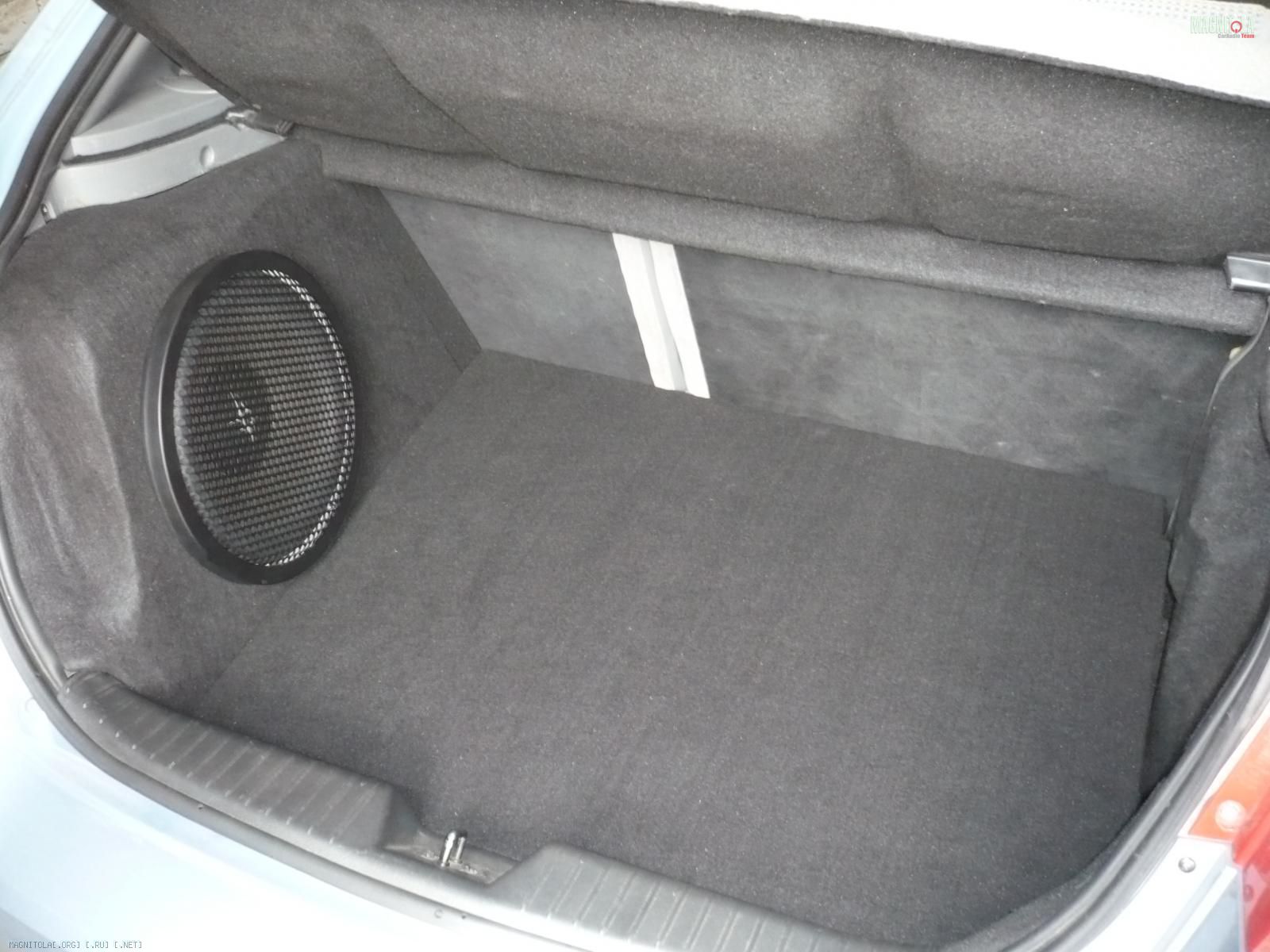

Ну и конечный вариант полика
Вложение 387152

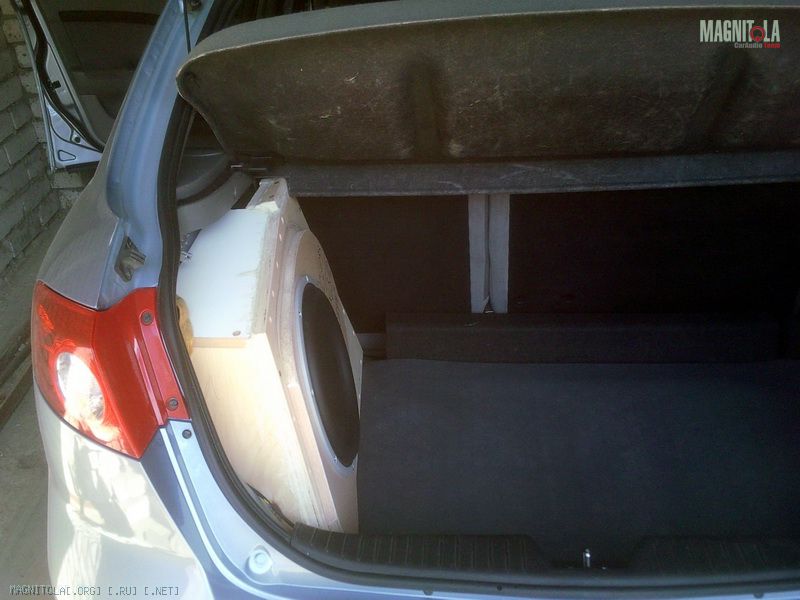

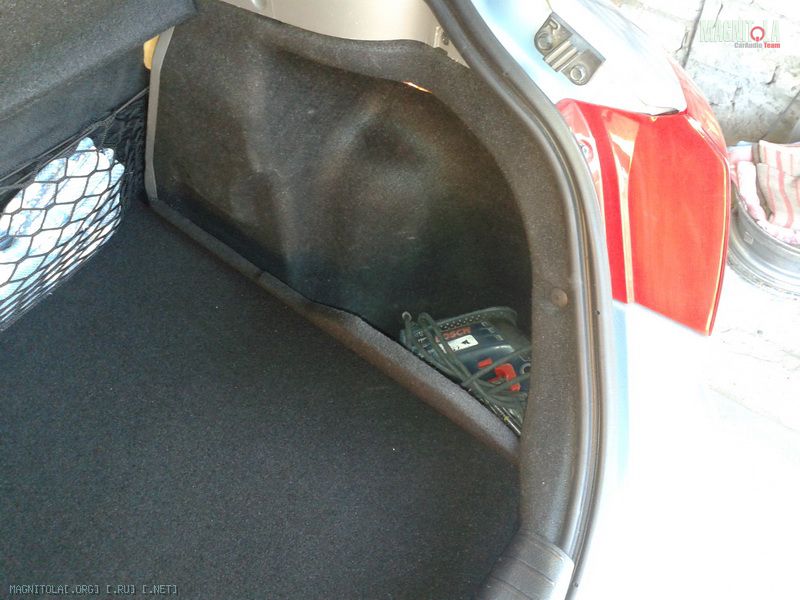

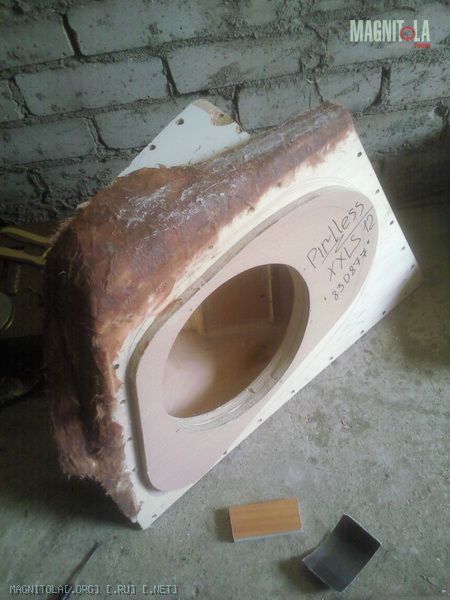

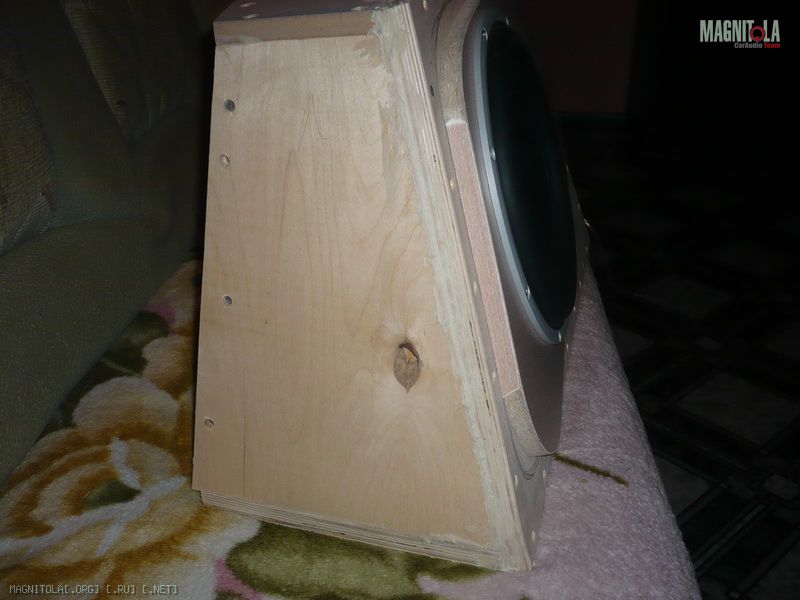

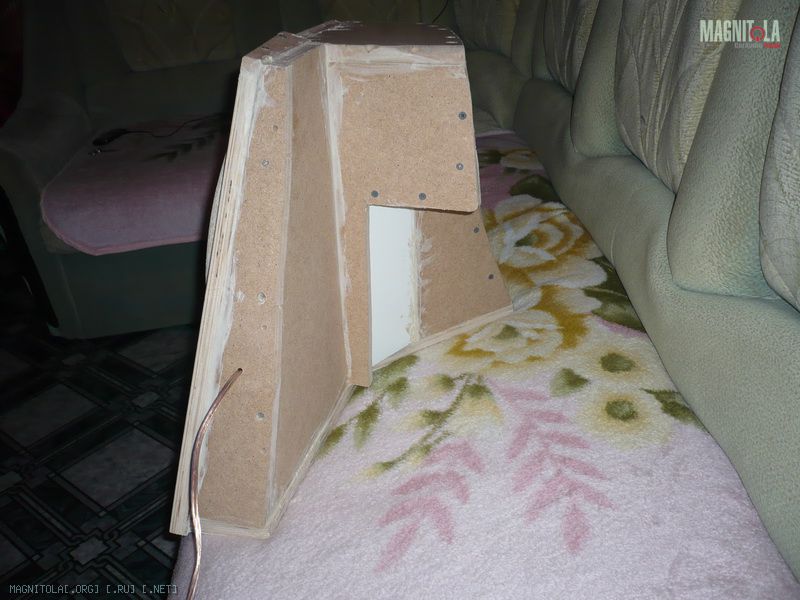

Сабик стелс был сделан мной уже давно.Выглядело это примерно так
Вложение 387156Вложение 387162Вложение 387160Вложение 387158
В последствии накладку на лицевой части убрал. Объём получился 28 литров чистыми. Сабик у меня Пирлесс ххлс 12(830877). Объём подбирал кропотливо,в итоге остановился на 24 литрах чистого. Сразу скажу-не мало,в самый раз!
Немного разгребусь с фотками и продолжу...

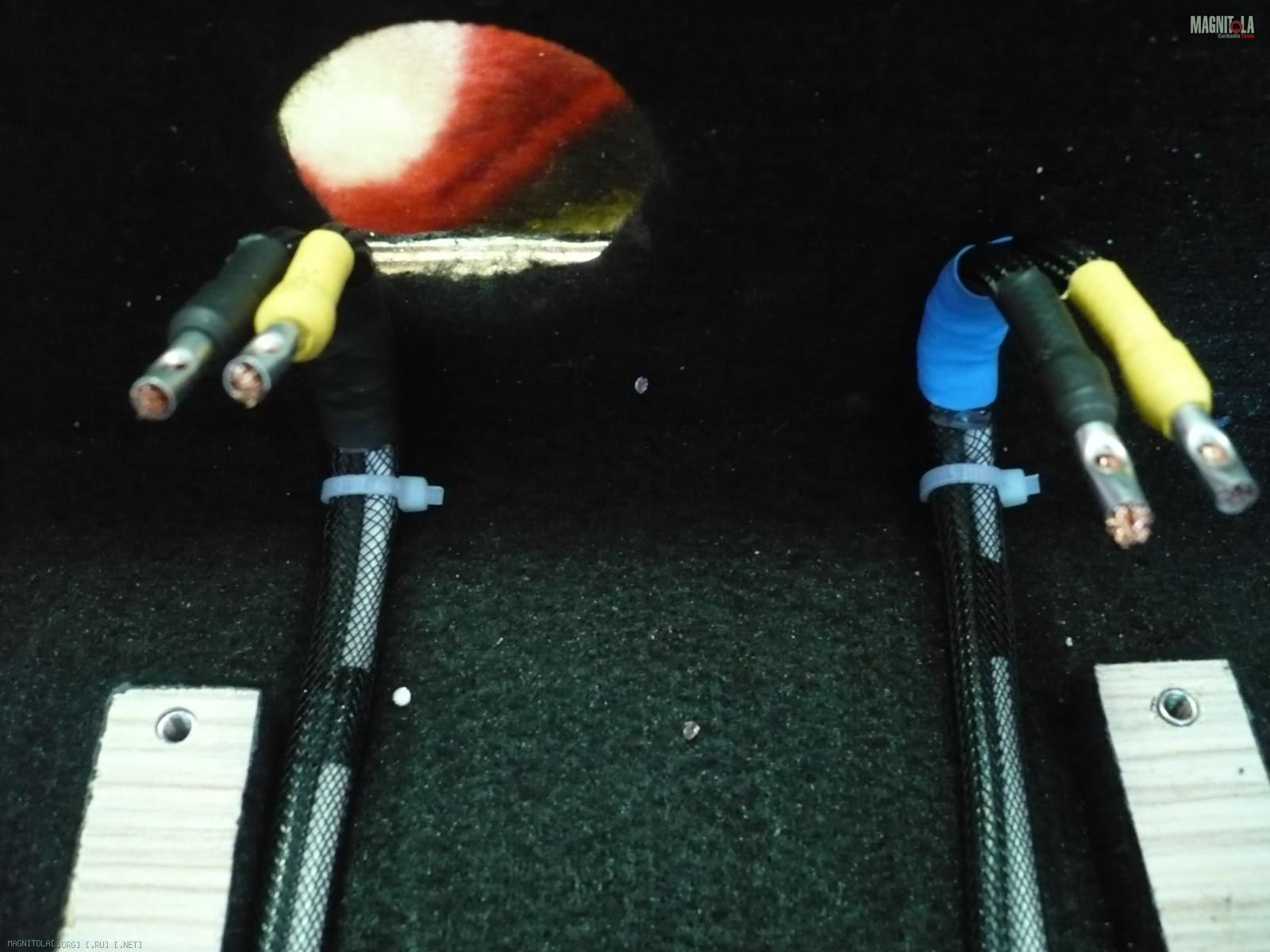

Немного по акустической проводке в фальшполе

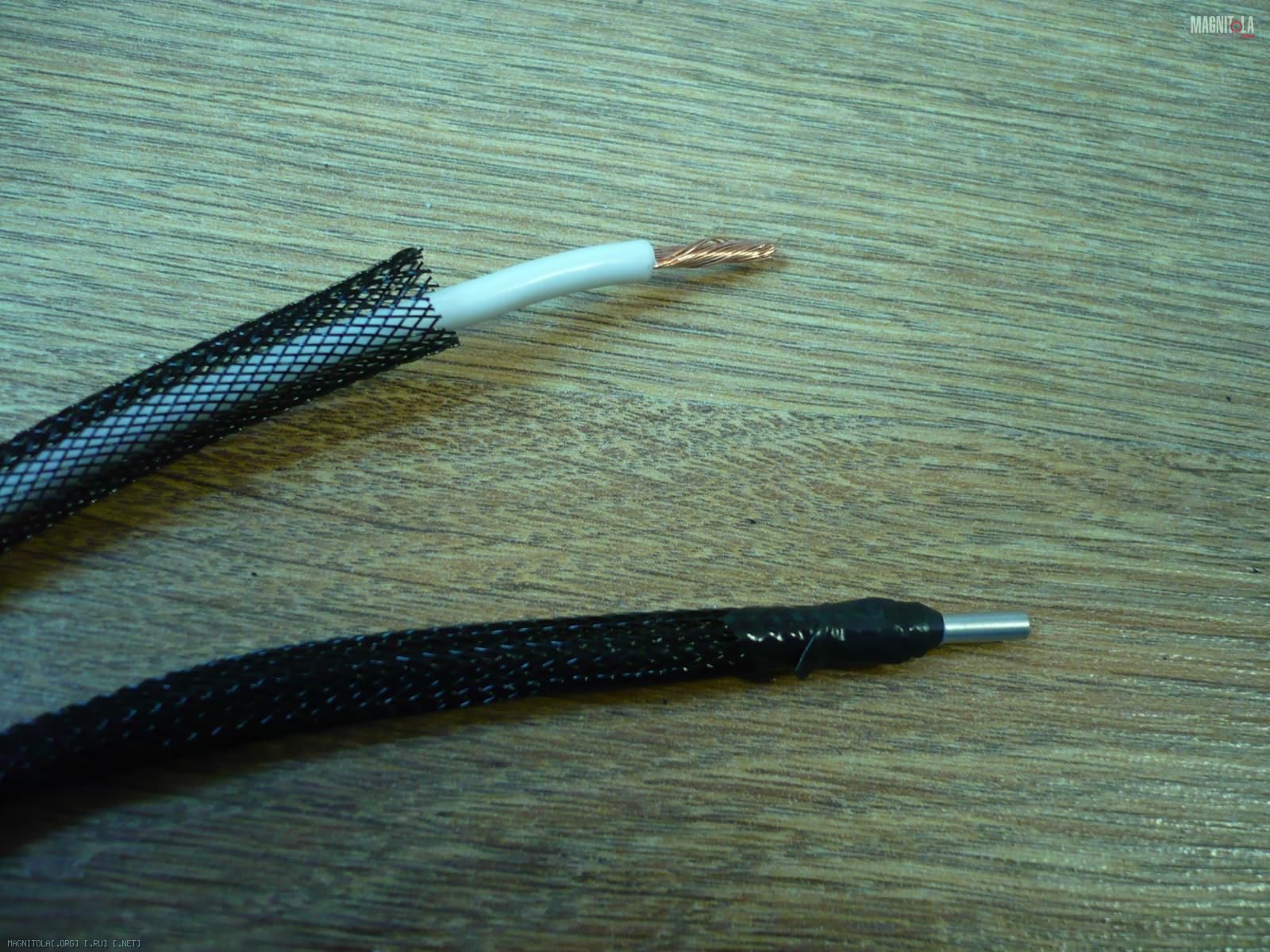

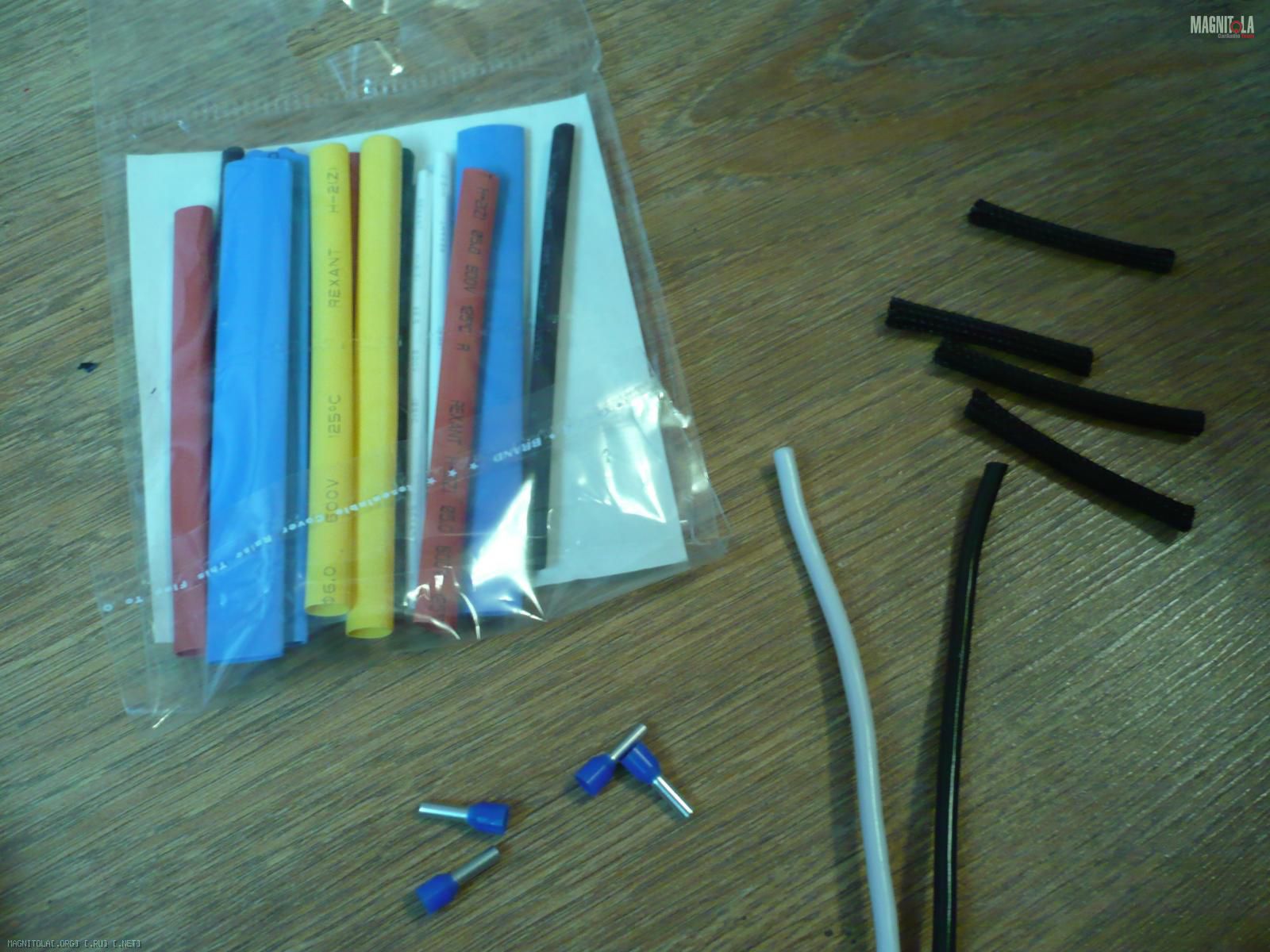

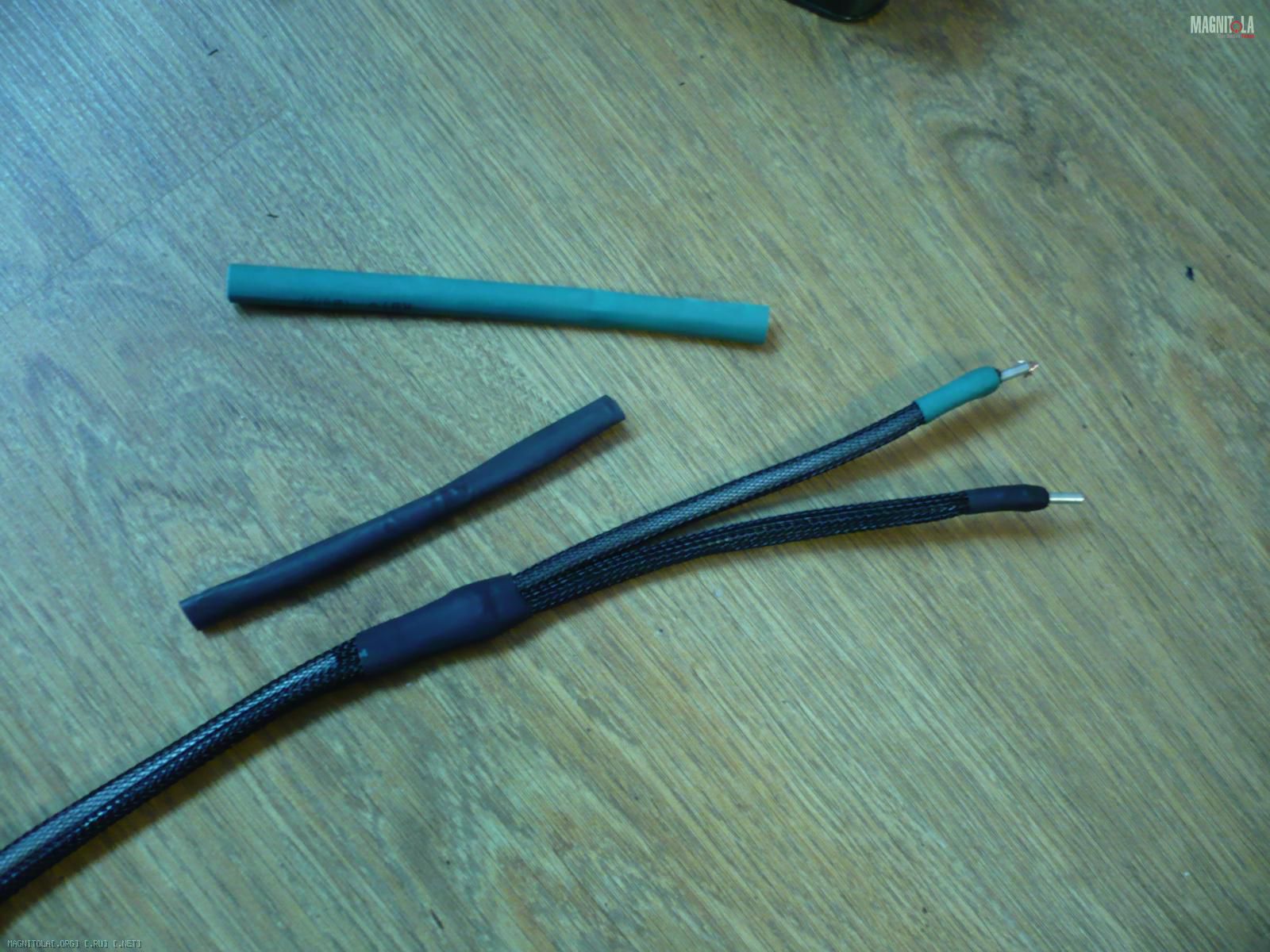

Проводочки ханд мейдЖ) изготовленные из ПВ3. Сечение вч и сч-2,5кв.мм, сч/нч-4кв.мм,саб-6кв.мм.
Вложение 387164Вложение 387166Вложение 387168Вложение 387170

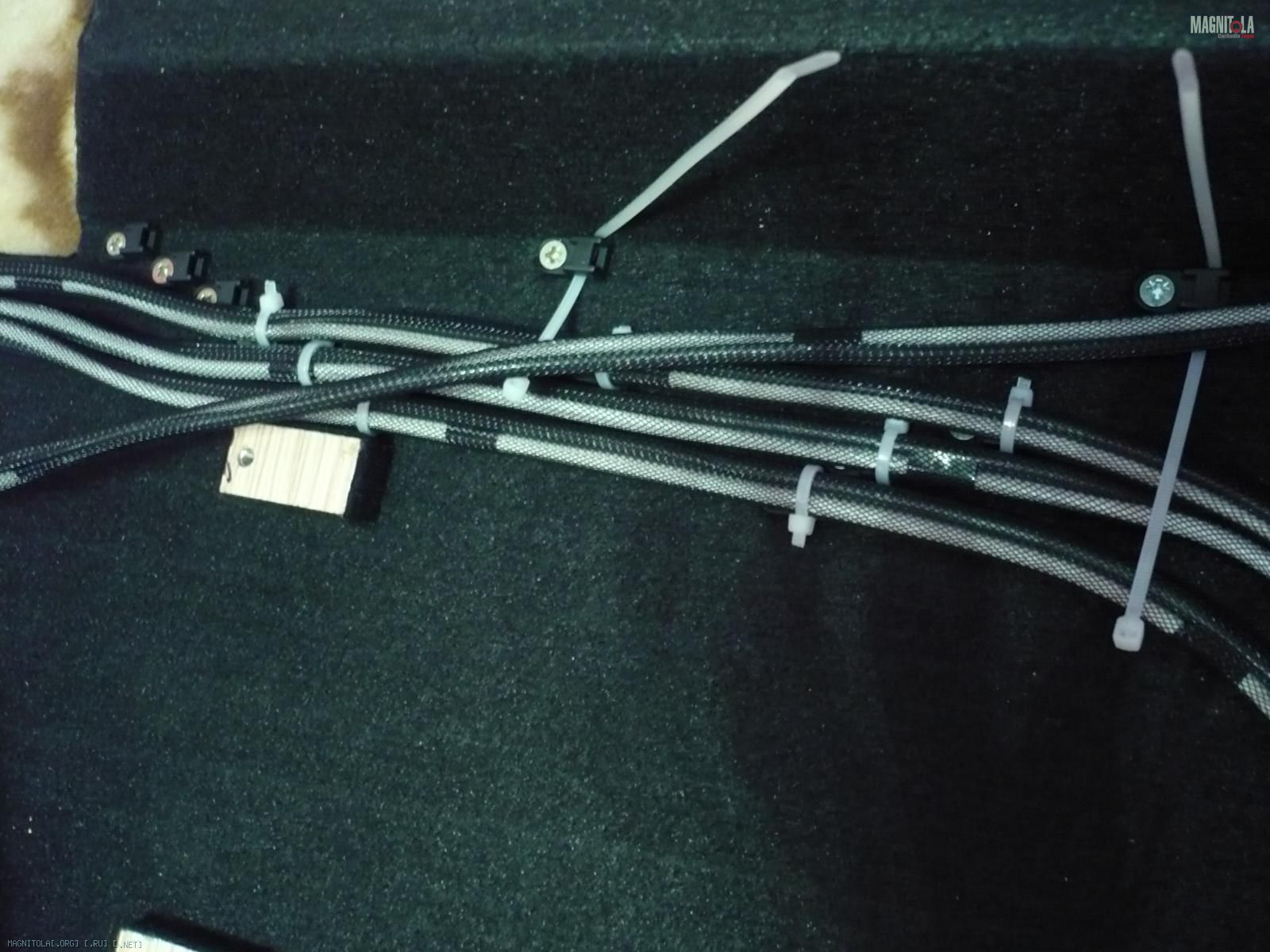

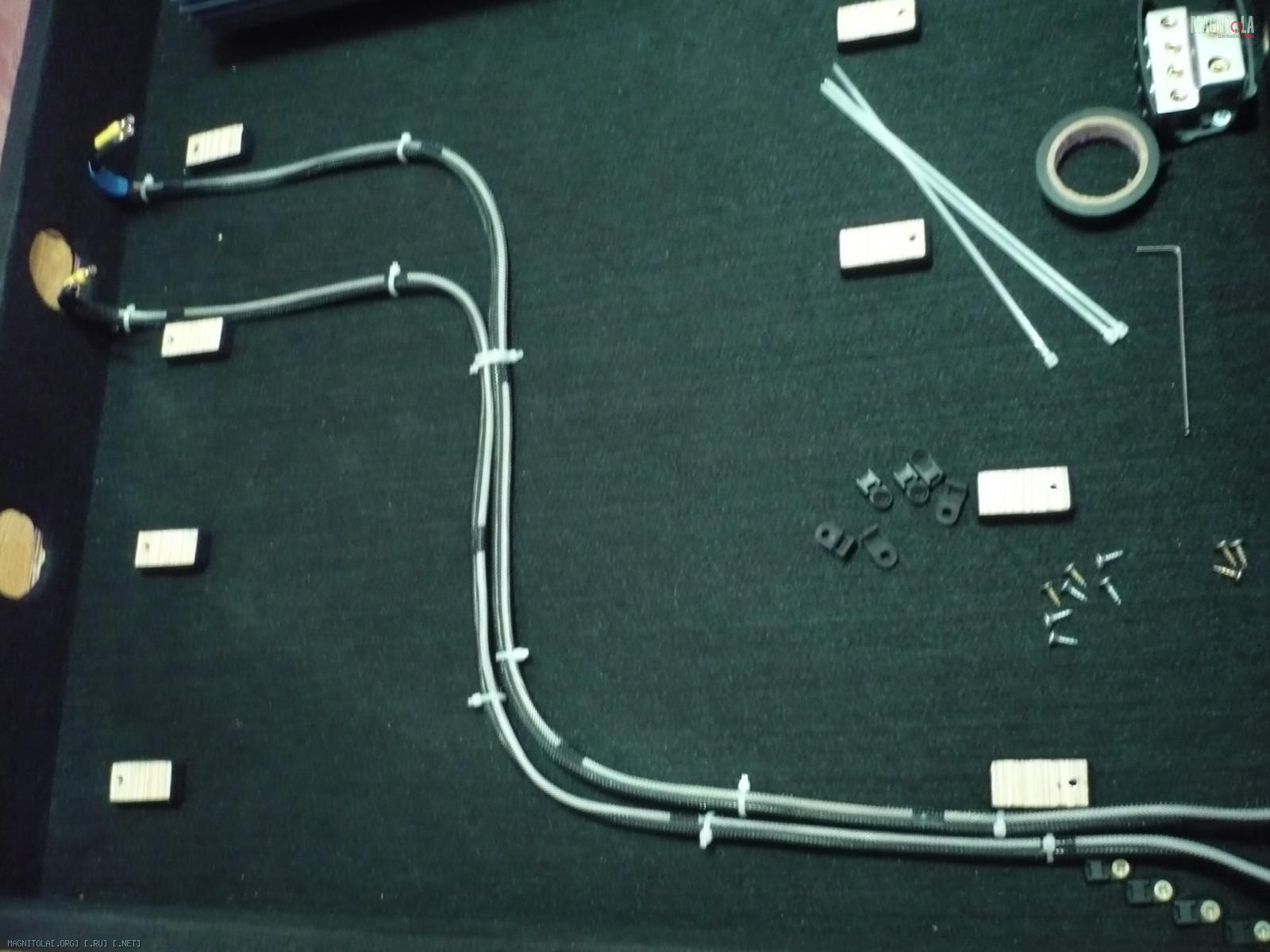

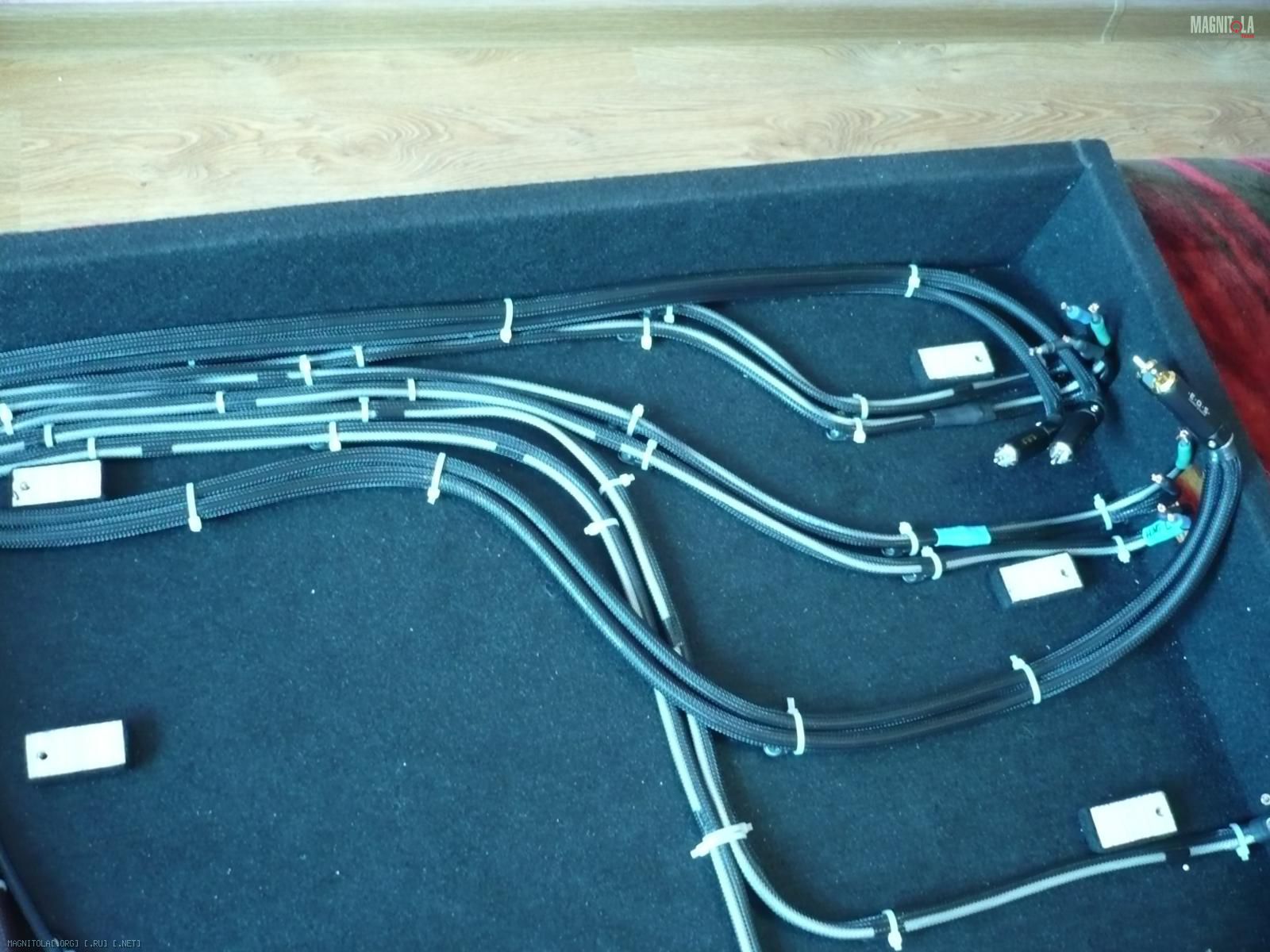

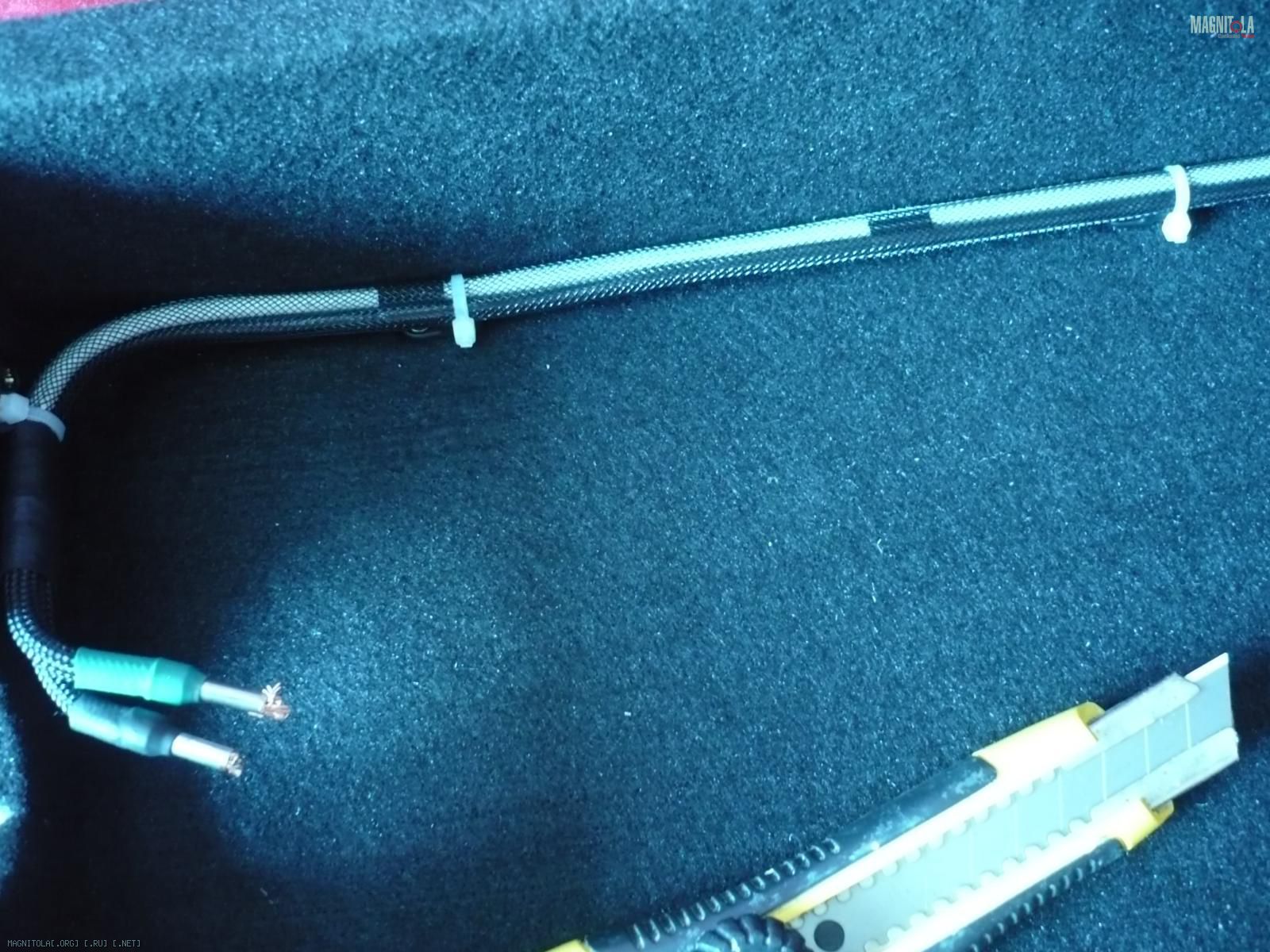

Всю проводку я разместил по правому борту ф/пола под усилителями,собственно и межблоки там же
Вложение 387174Вложение 387176Вложение 387178Вложение 387180Вложение 387182

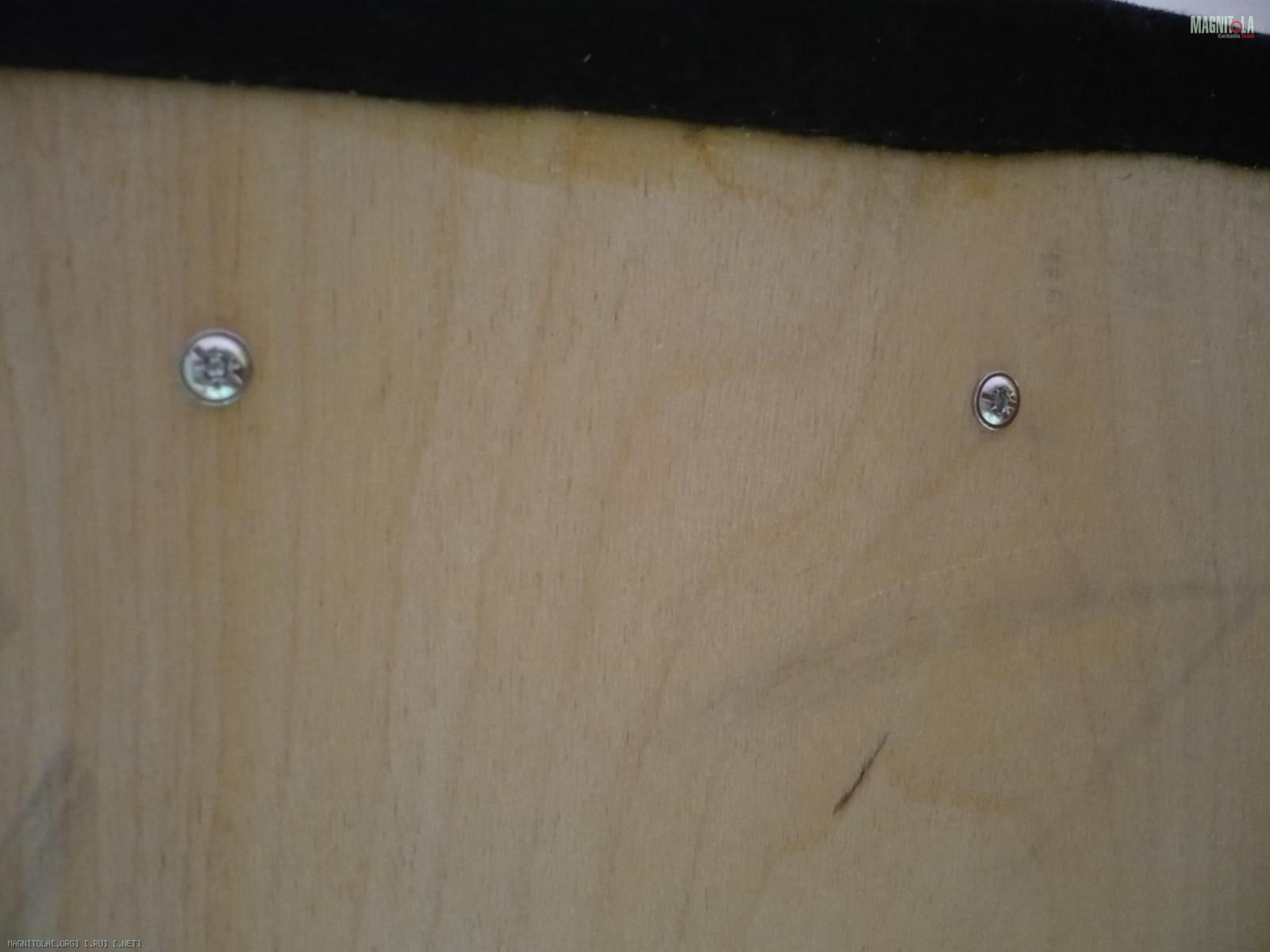

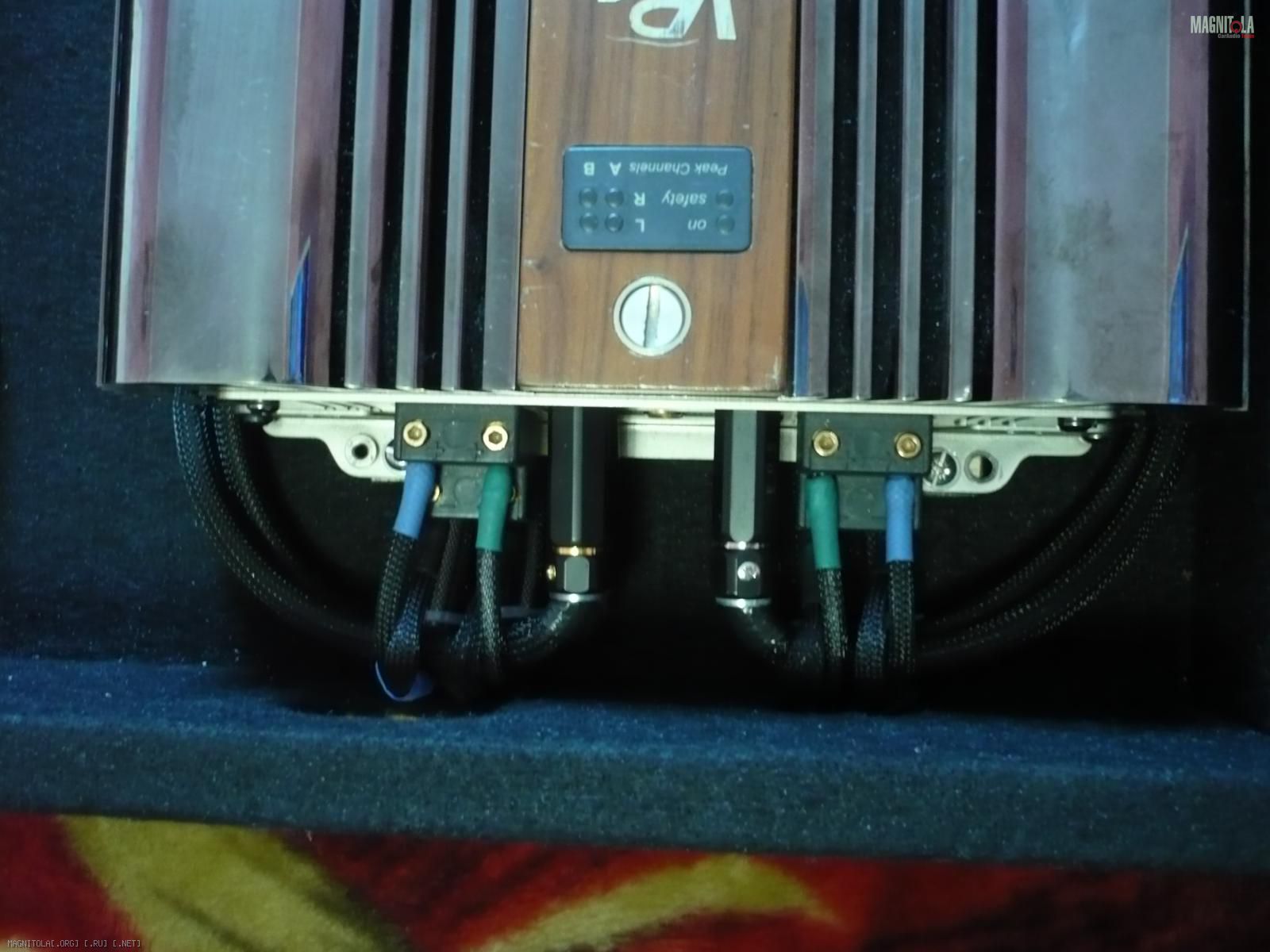

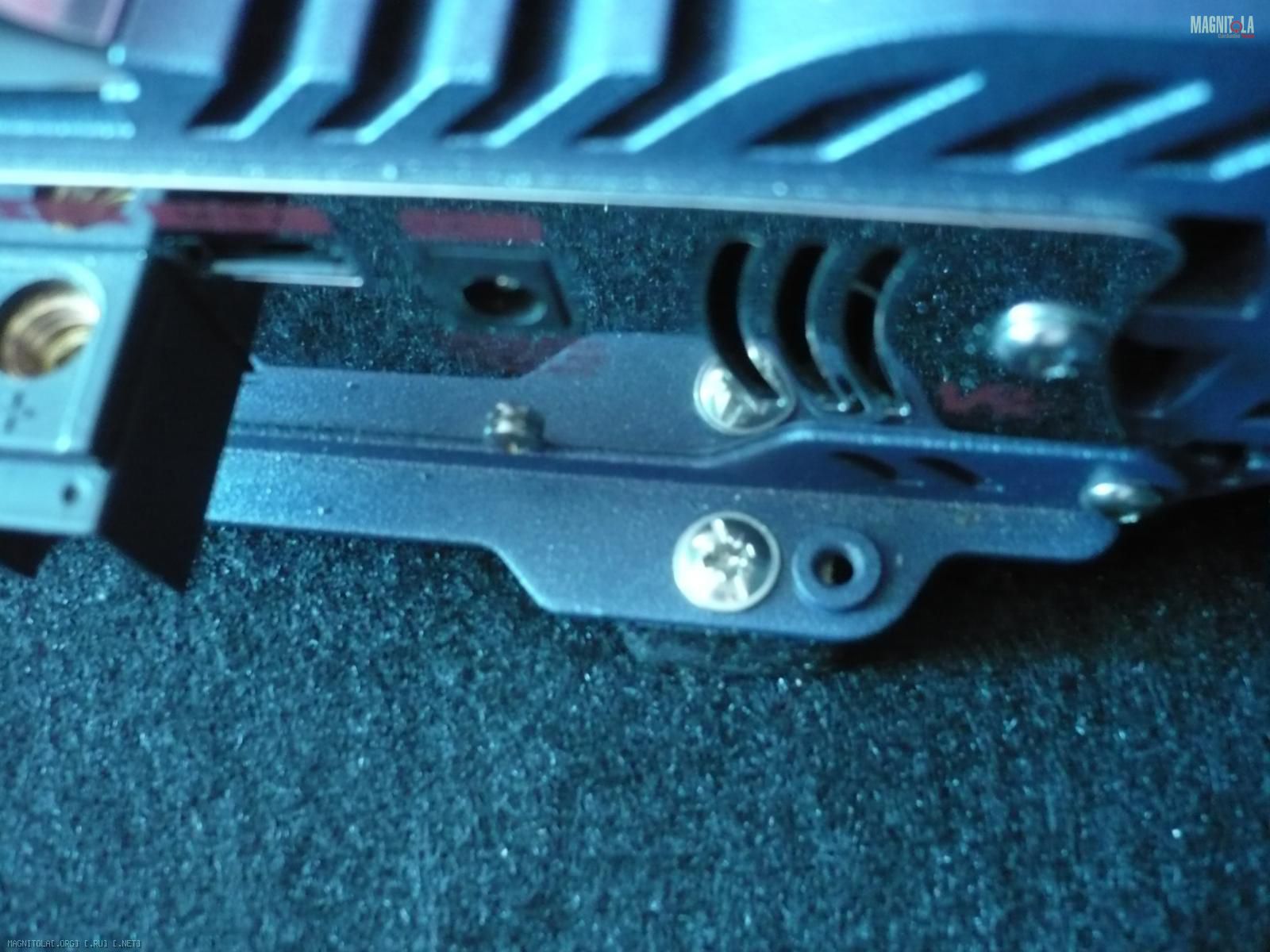

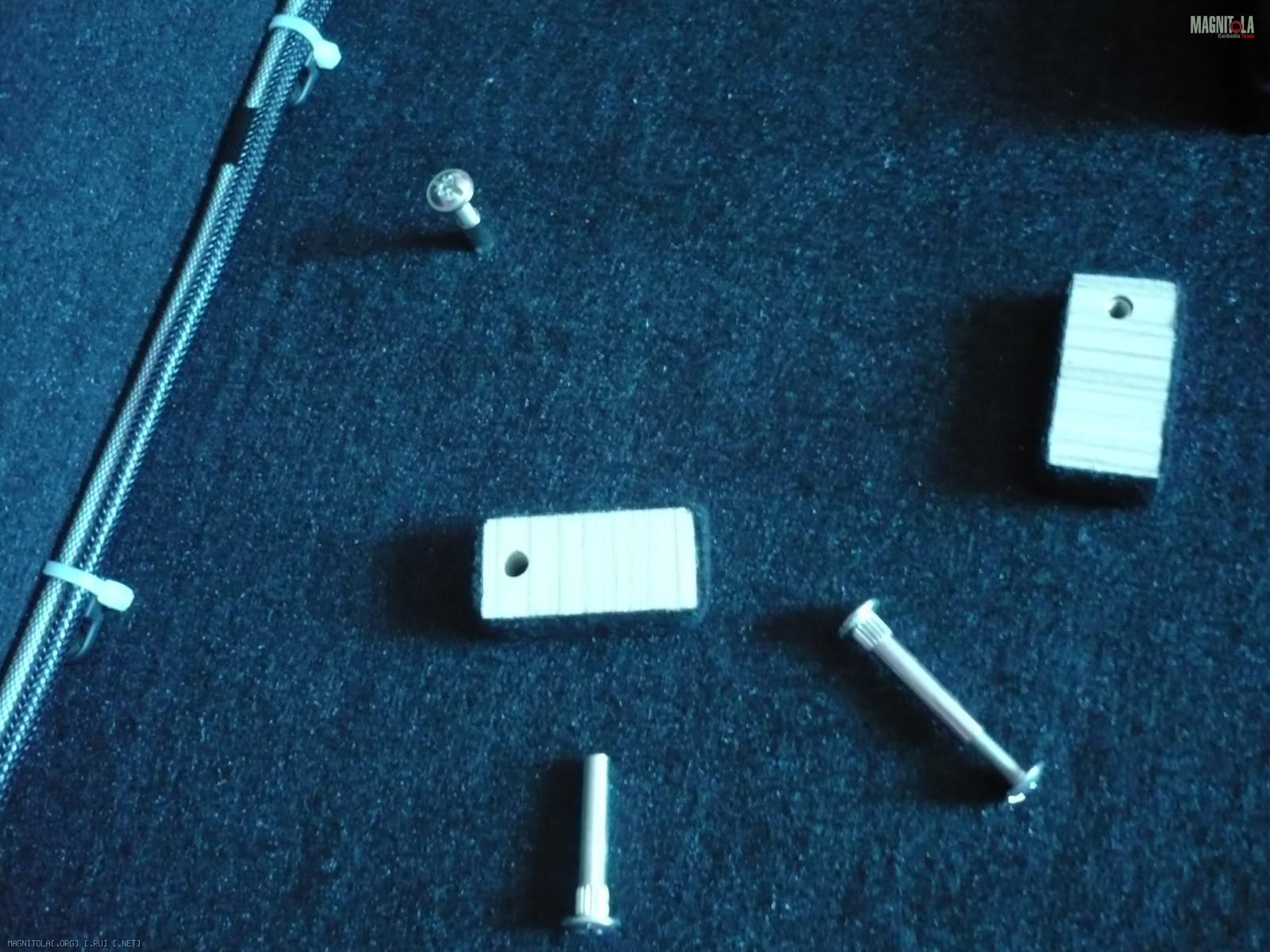

После прокладки проводки приступил к установке усилителей. Усилители прикрученны к ф/полу с помощью межсекционных мебельных стяжек(по роду деятельности):smile3: через проставочки толщиной 10мм,дабы уместились проводочки,да и для лучшей вентиляции усей снизу
Вложение 387184Вложение 387186Вложение 387188

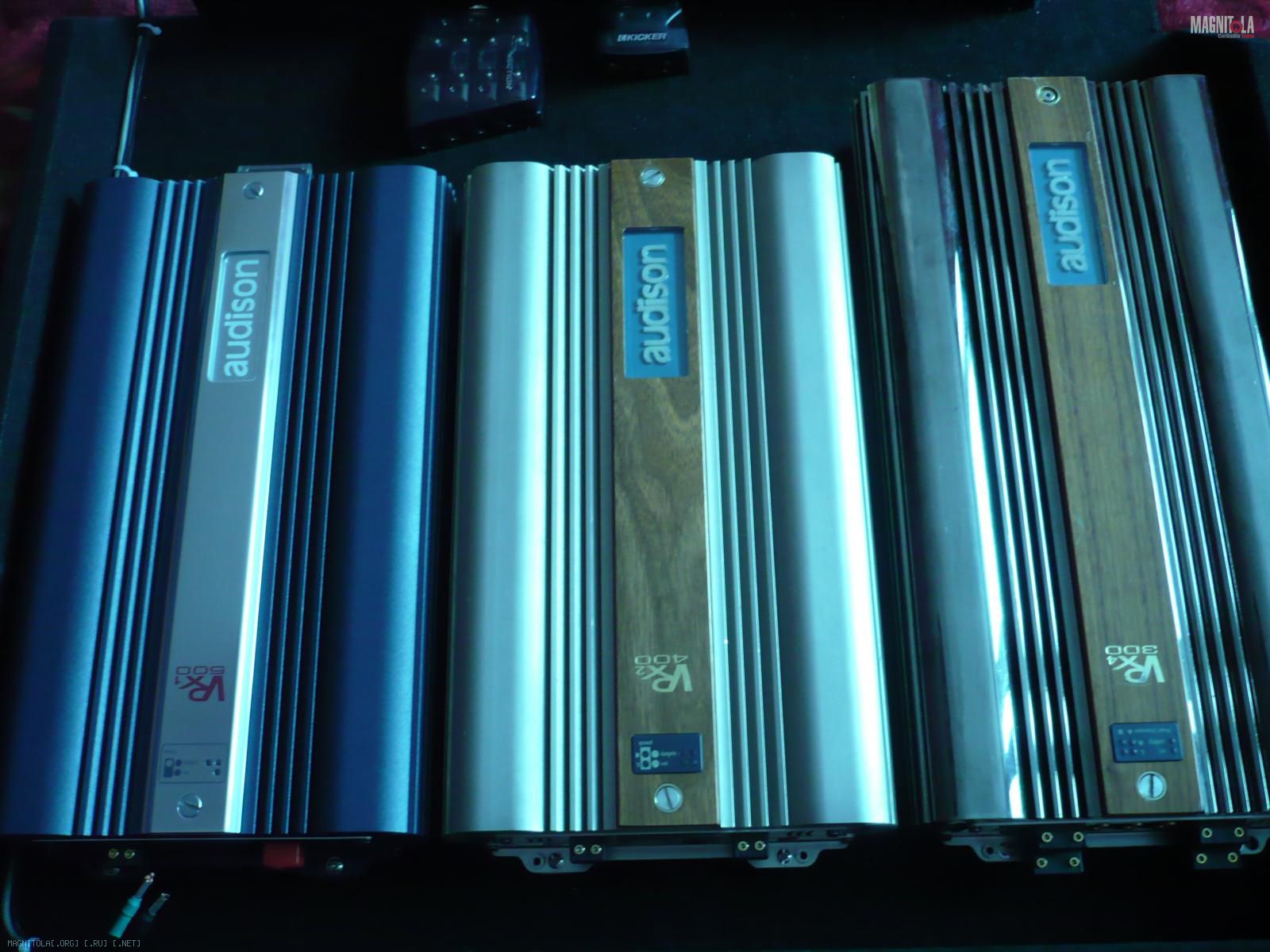

Ну и конечный вид всех закрепленных усилителей
Вложение 387190
Ну вроде с фальшполом закончил. Будут вопросы,а особенно критика,высказываемЖ). Сразу скажу-вентиляторы есть,аж 3 штука,ну об этом попозже....

С Вашего позволения закончу с проводкой,ну и потом уже непосредственно по инсталу компанентов
Сила:

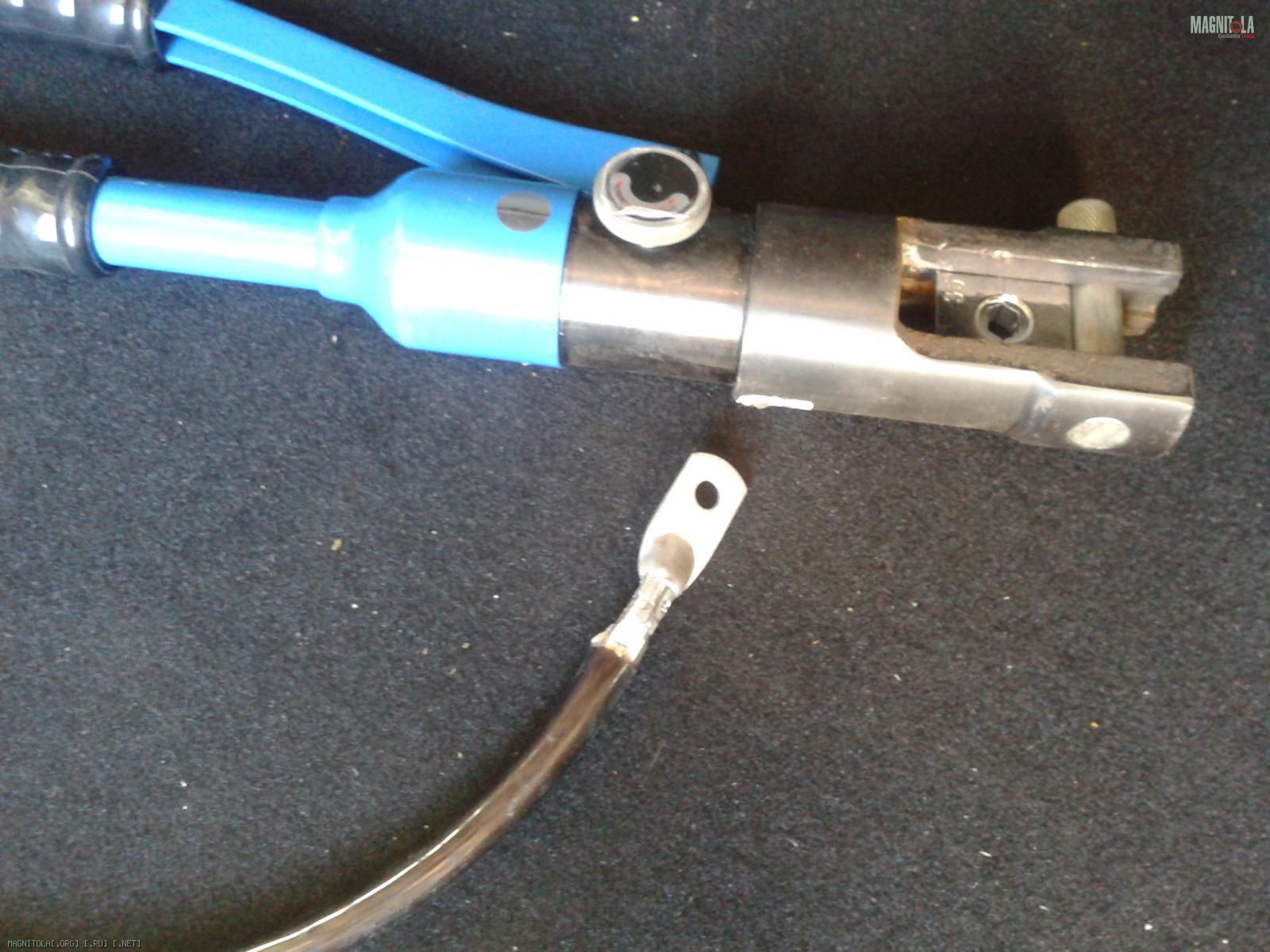

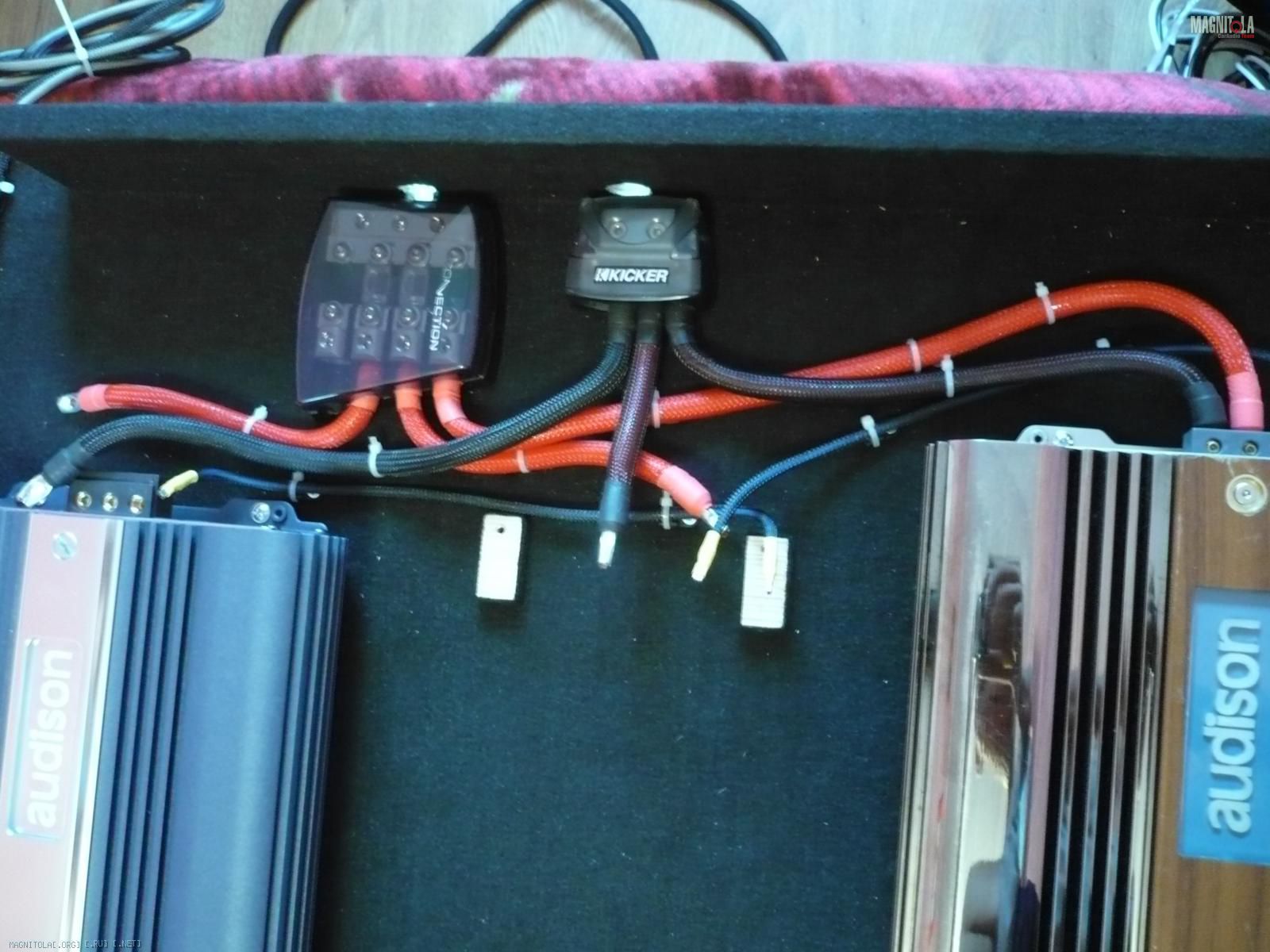

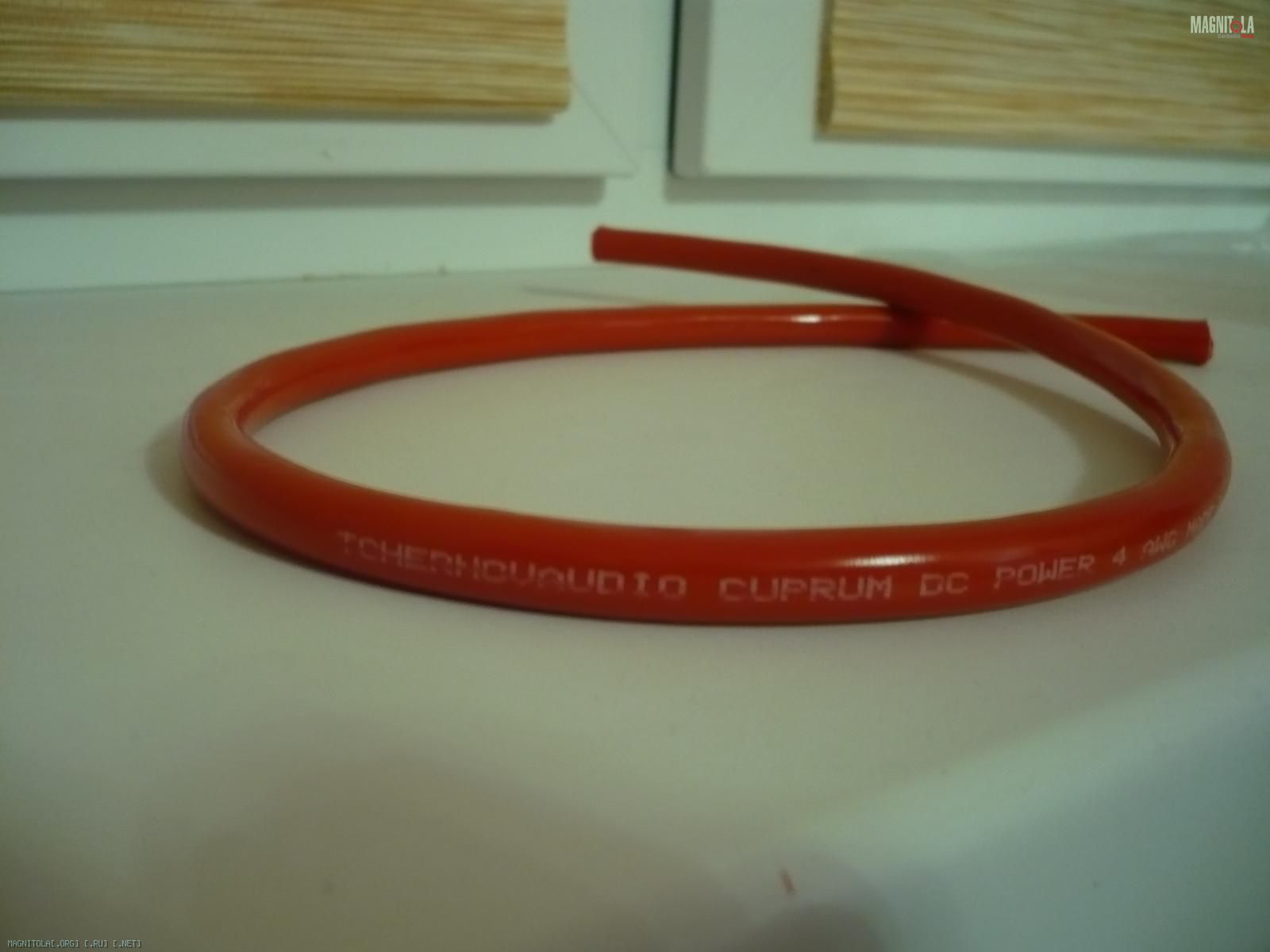

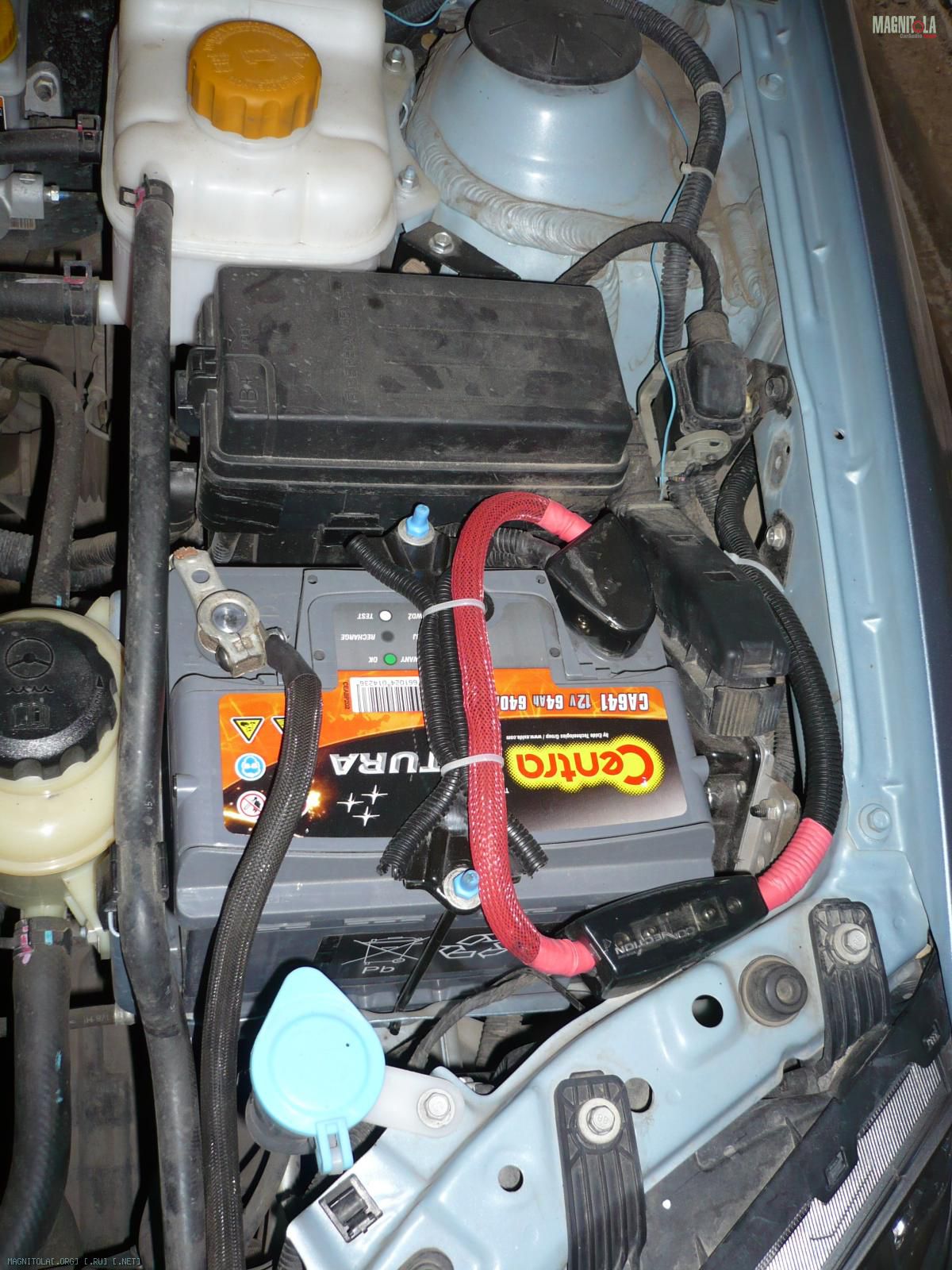

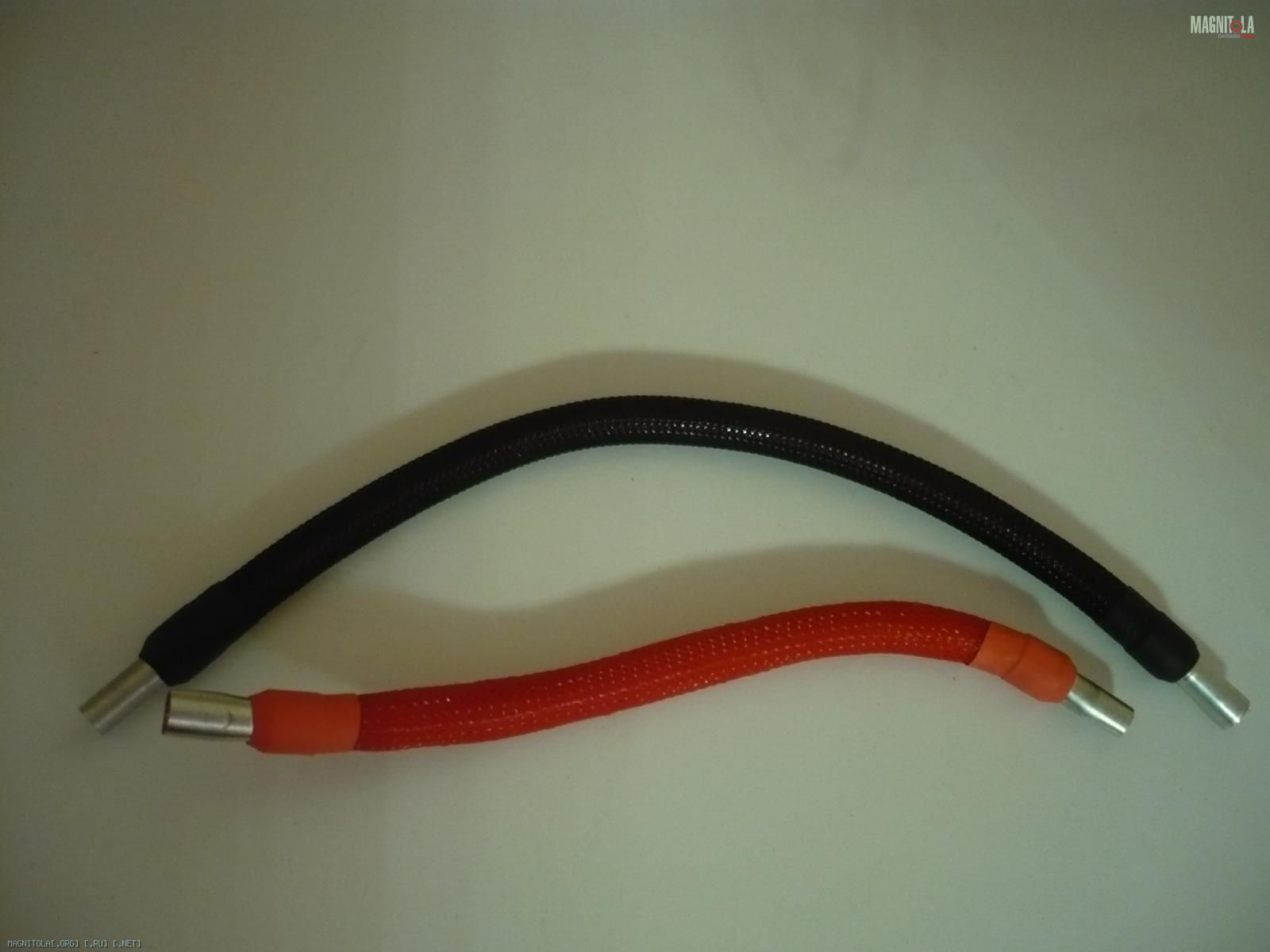

Использовал Челенджер 2Га от АКБ и до распределителя питания,через главный пред коннектикон. В фальшполе вся разводка по усям Черноваудио 4Га. Дестриб коннектикон,минусовой Киккер.
Вложение 387234Вложение 387236Вложение 387238Вложение 387240Вложение 387242Вложение 387244

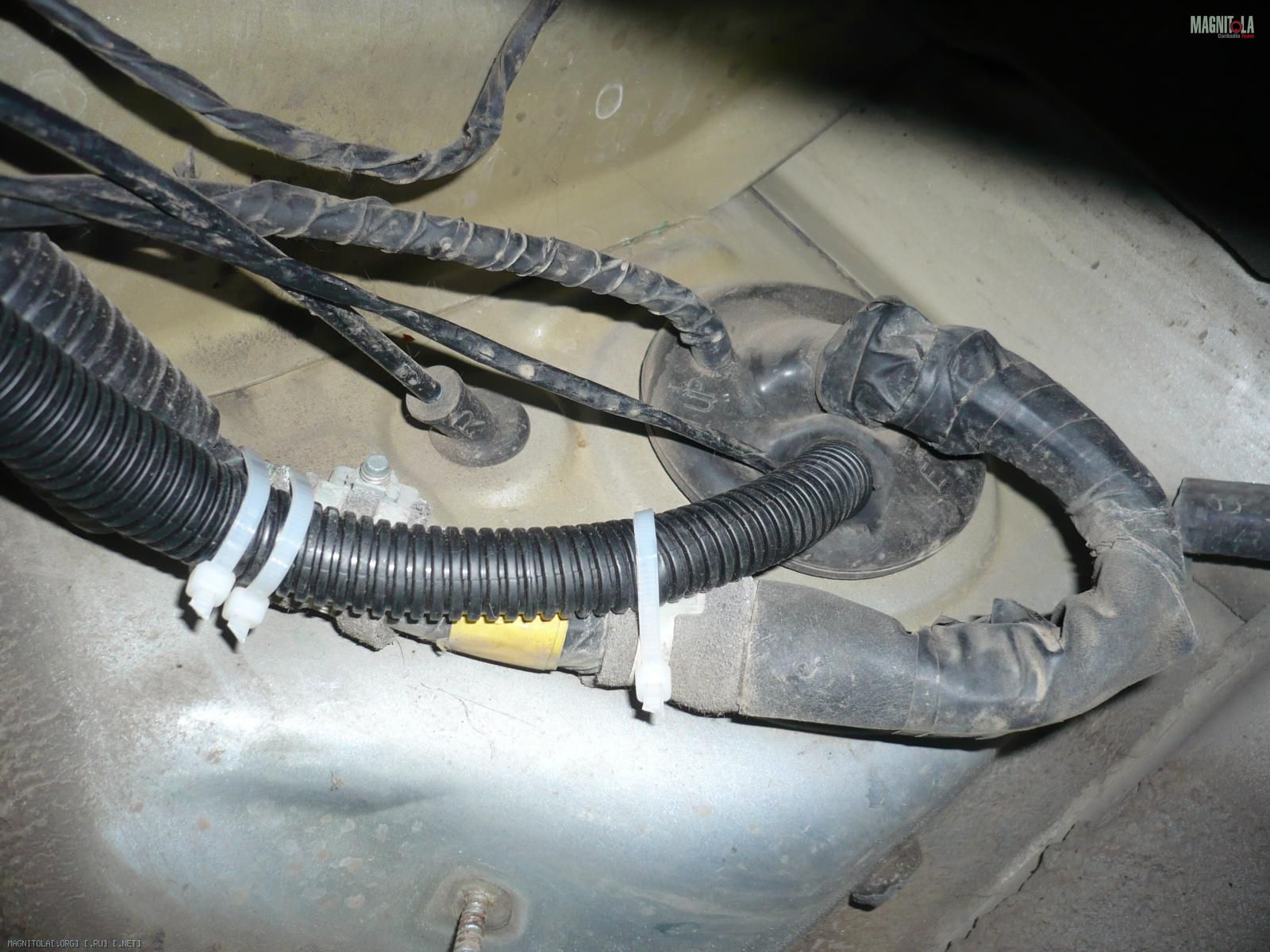

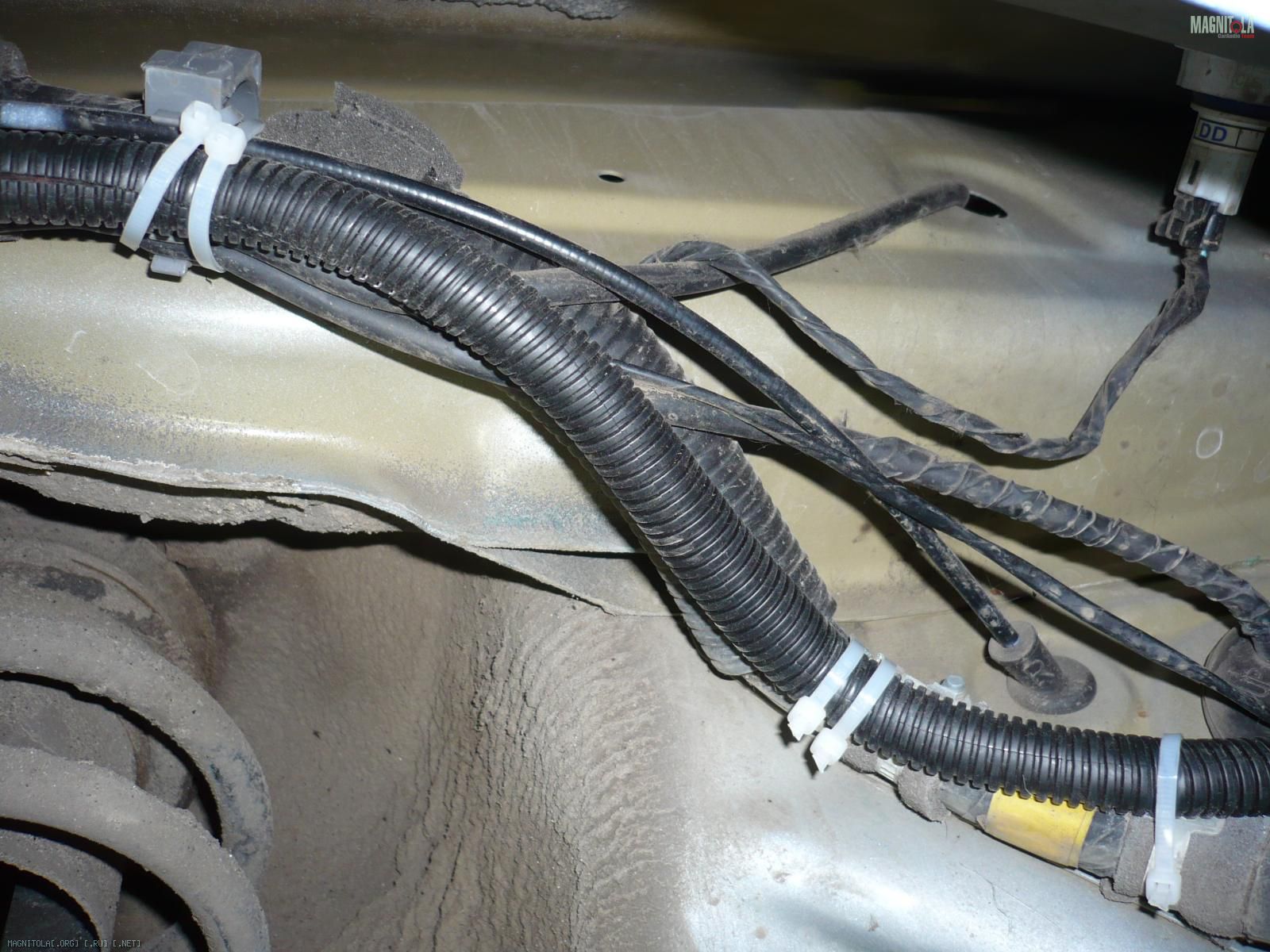

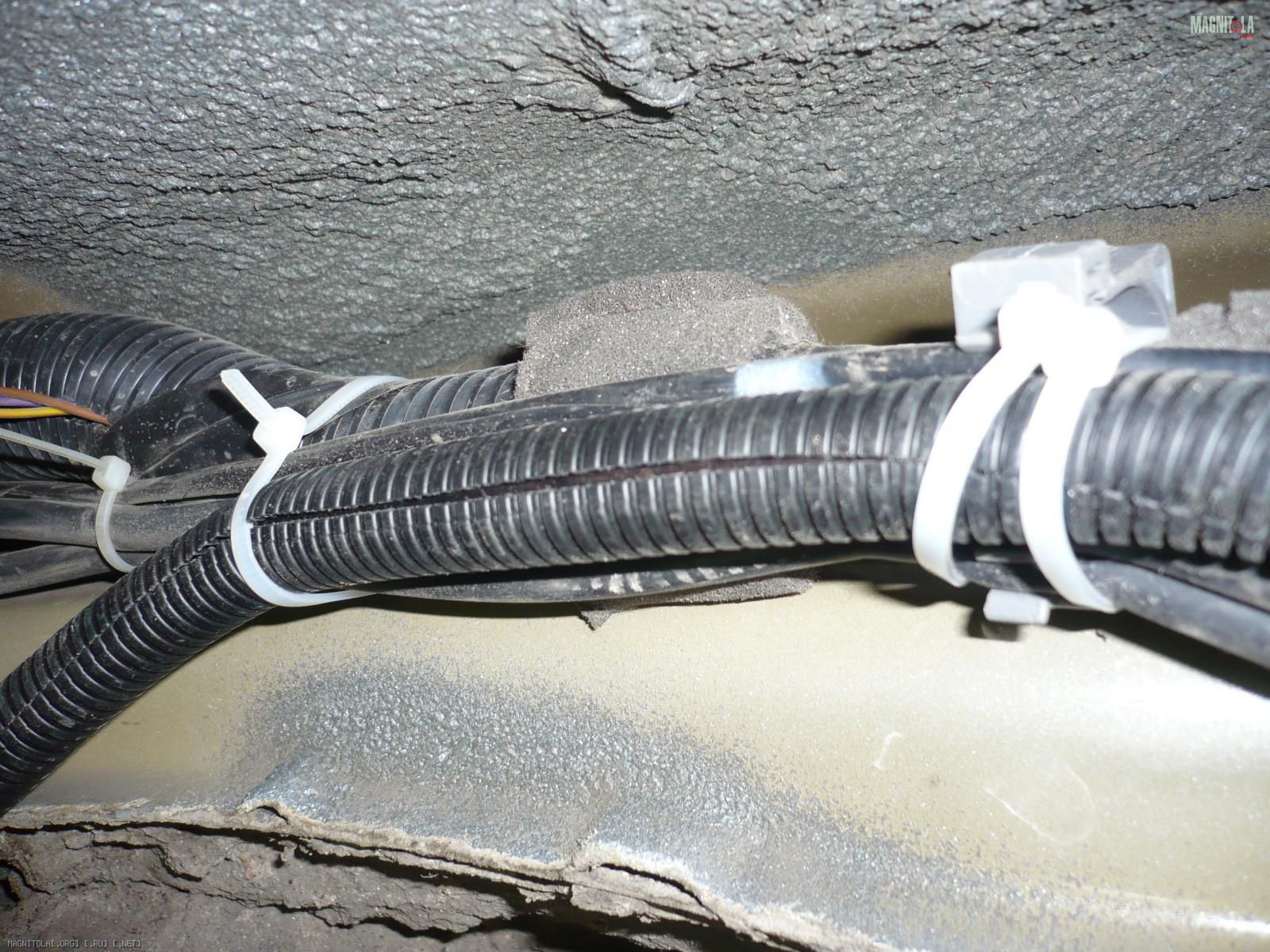

Вход силы в салон через штатную резиновую гофру и крепление под крылом
Вложение 387246Вложение 387248Вложение 387250

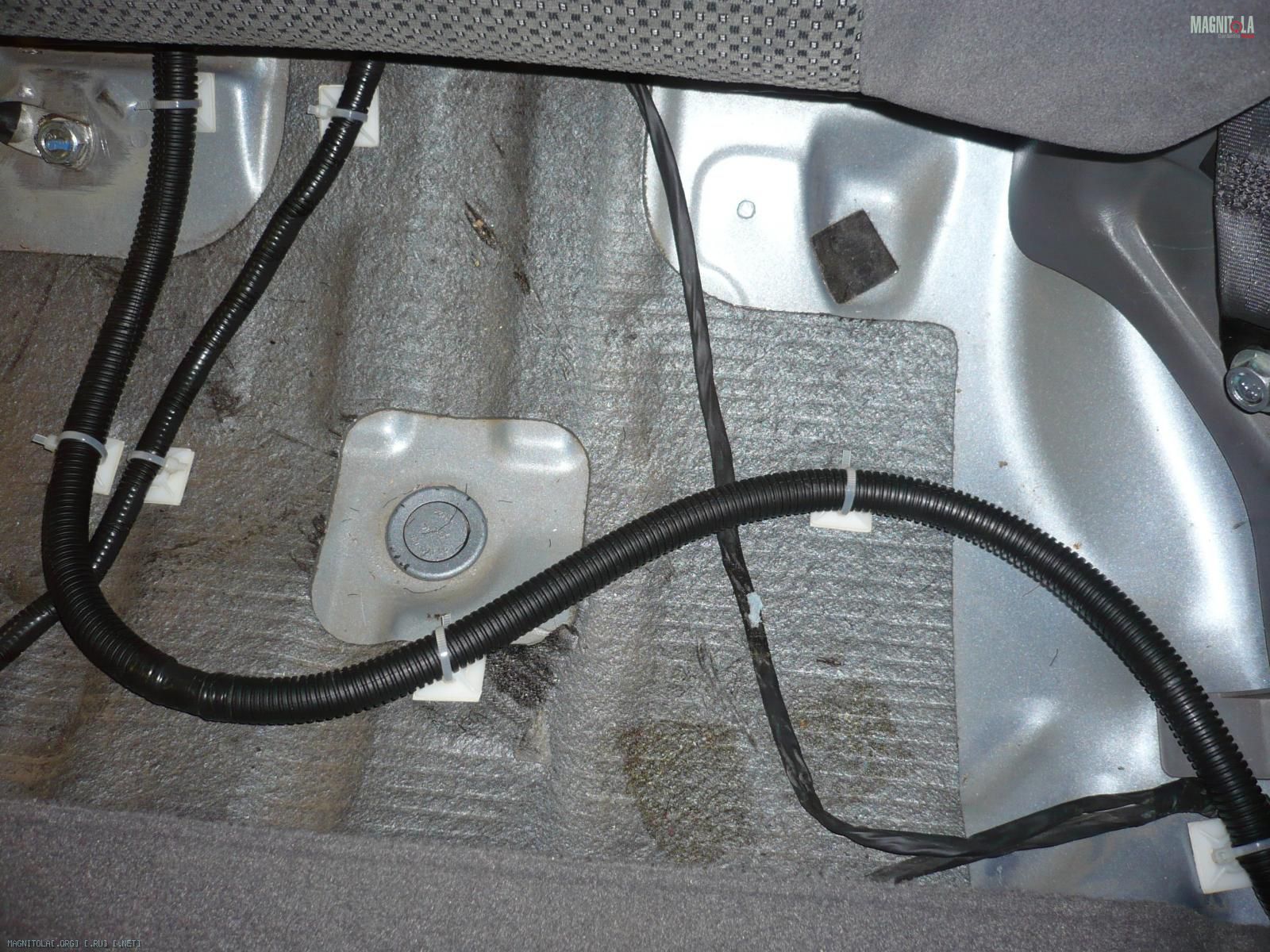

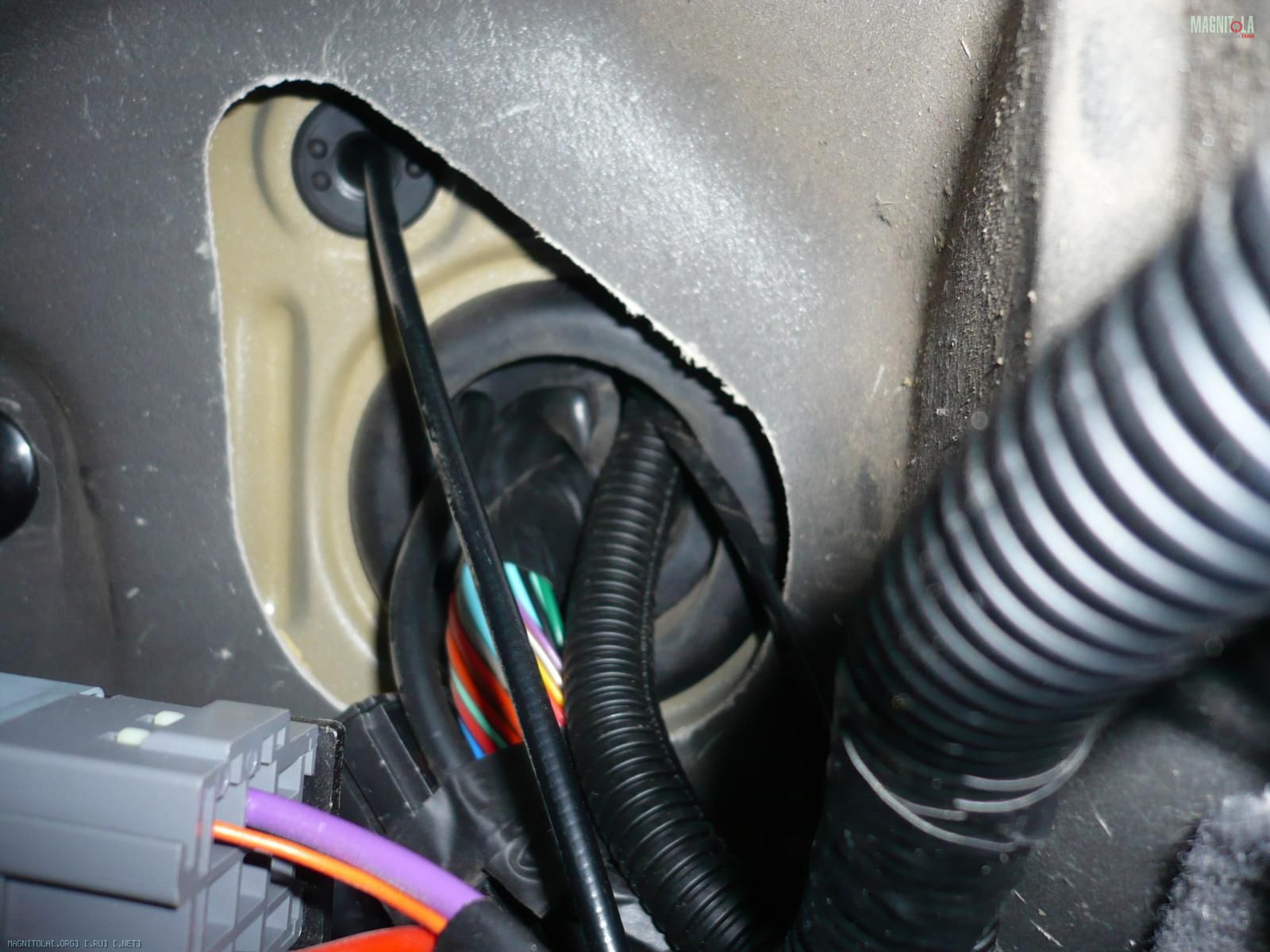

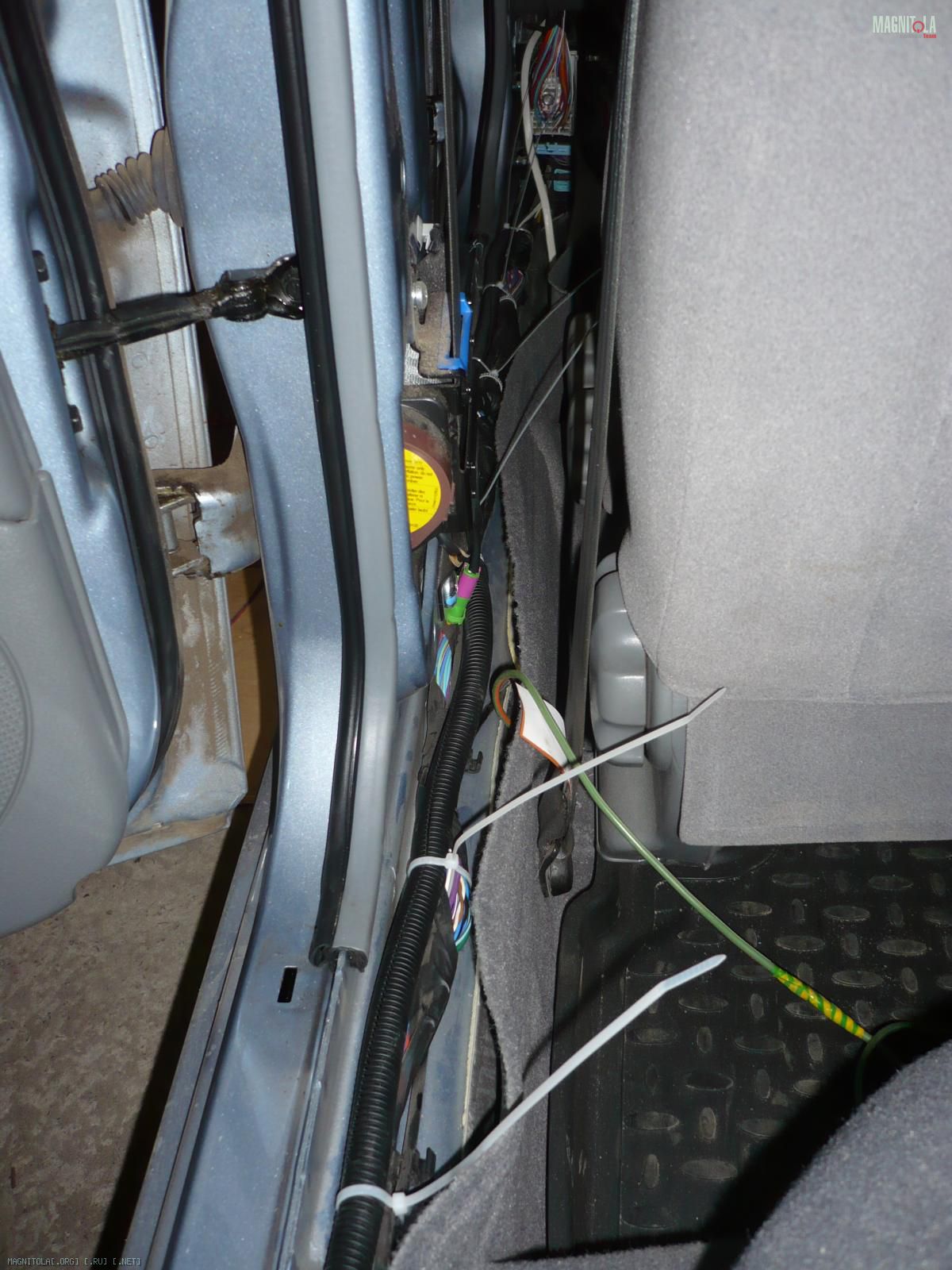

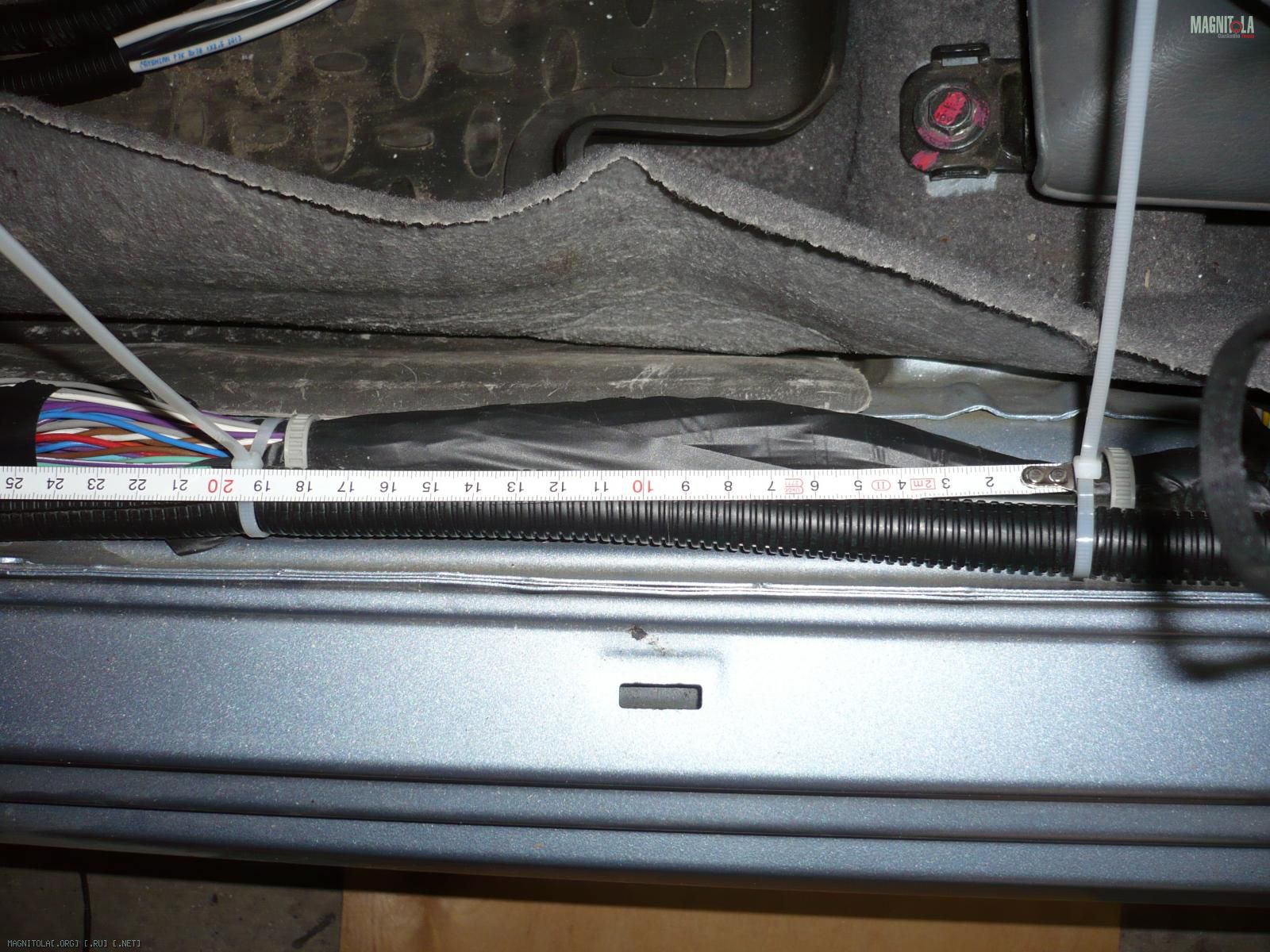

Со стороны салона и по салону(по левому борту авто)
Вложение 387252Вложение 387254Вложение 387256Вложение 387258Вложение 387260

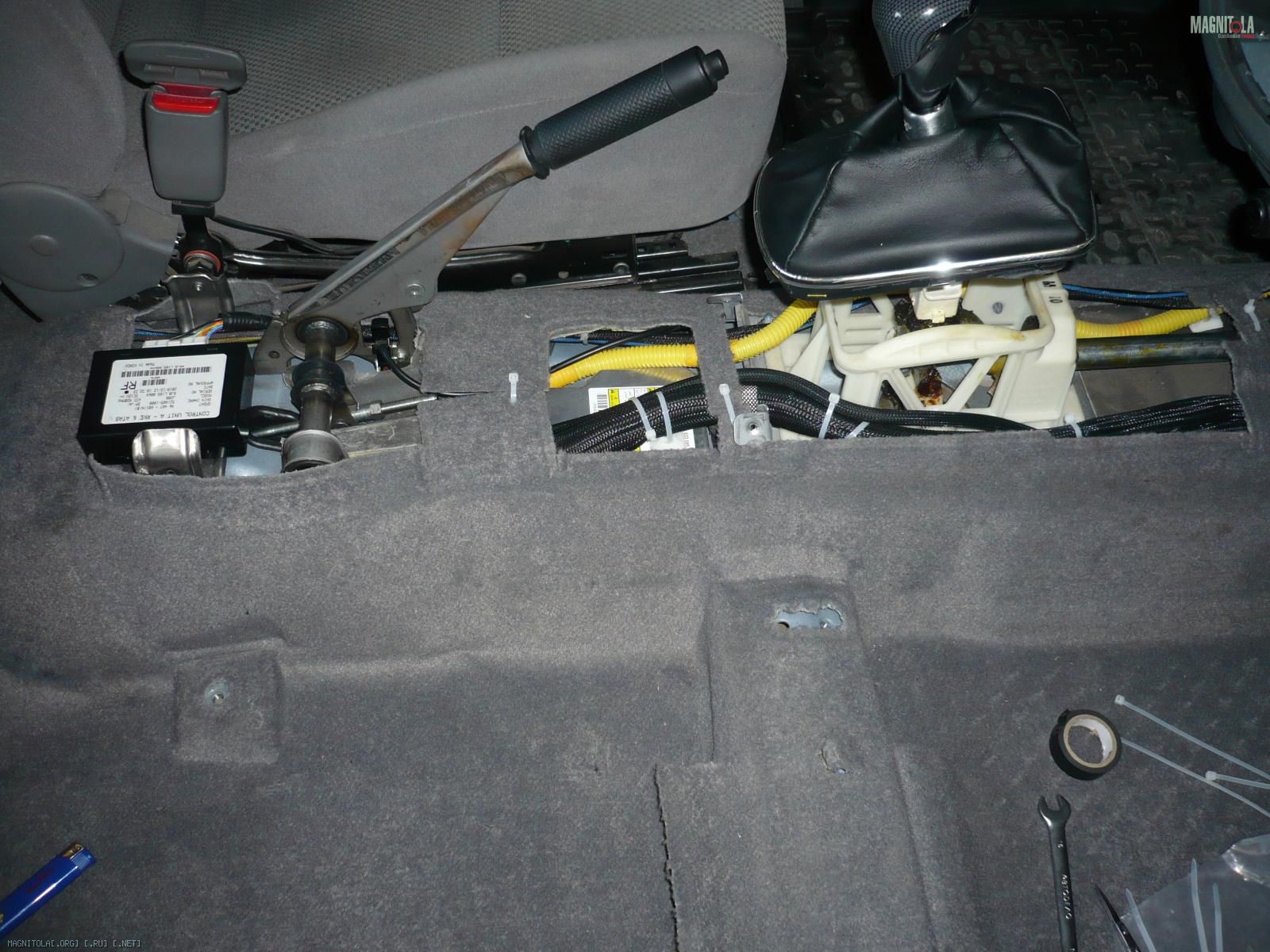

Силовой для ГУ так же идёт от распределителя из ф/пола и по центральному тоннэлю с левой стороны
Вложение 387262Вложение 387264

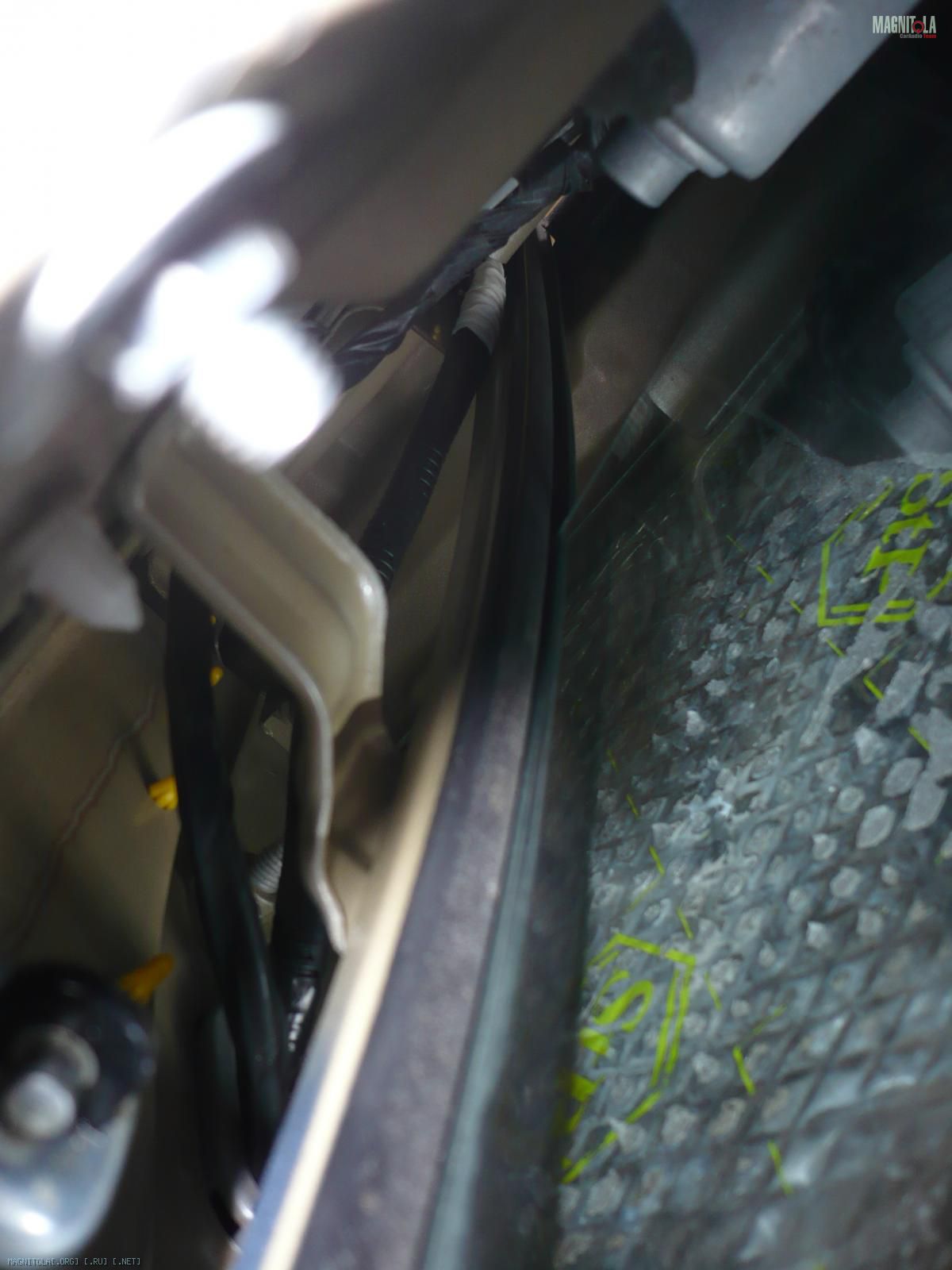

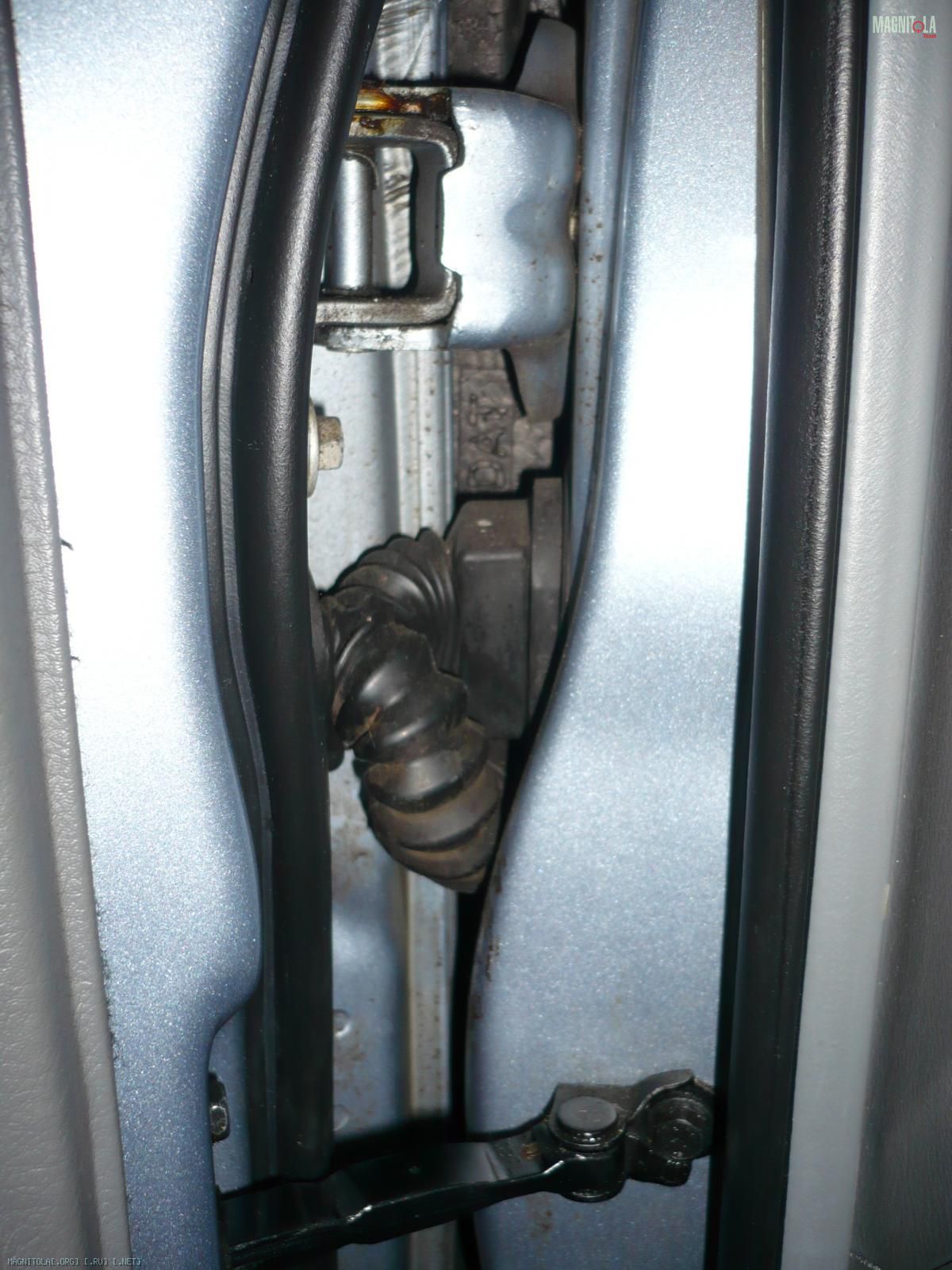

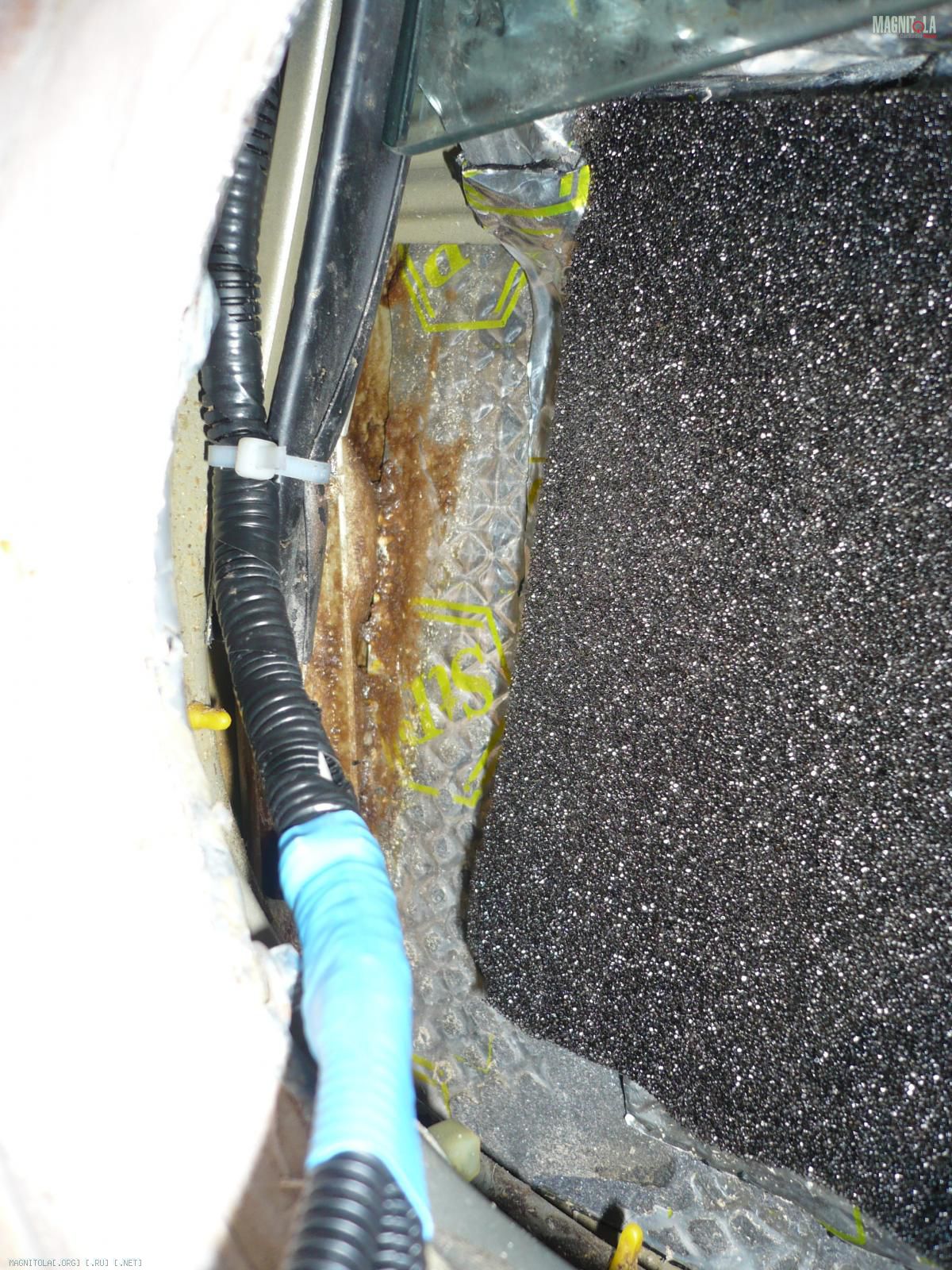

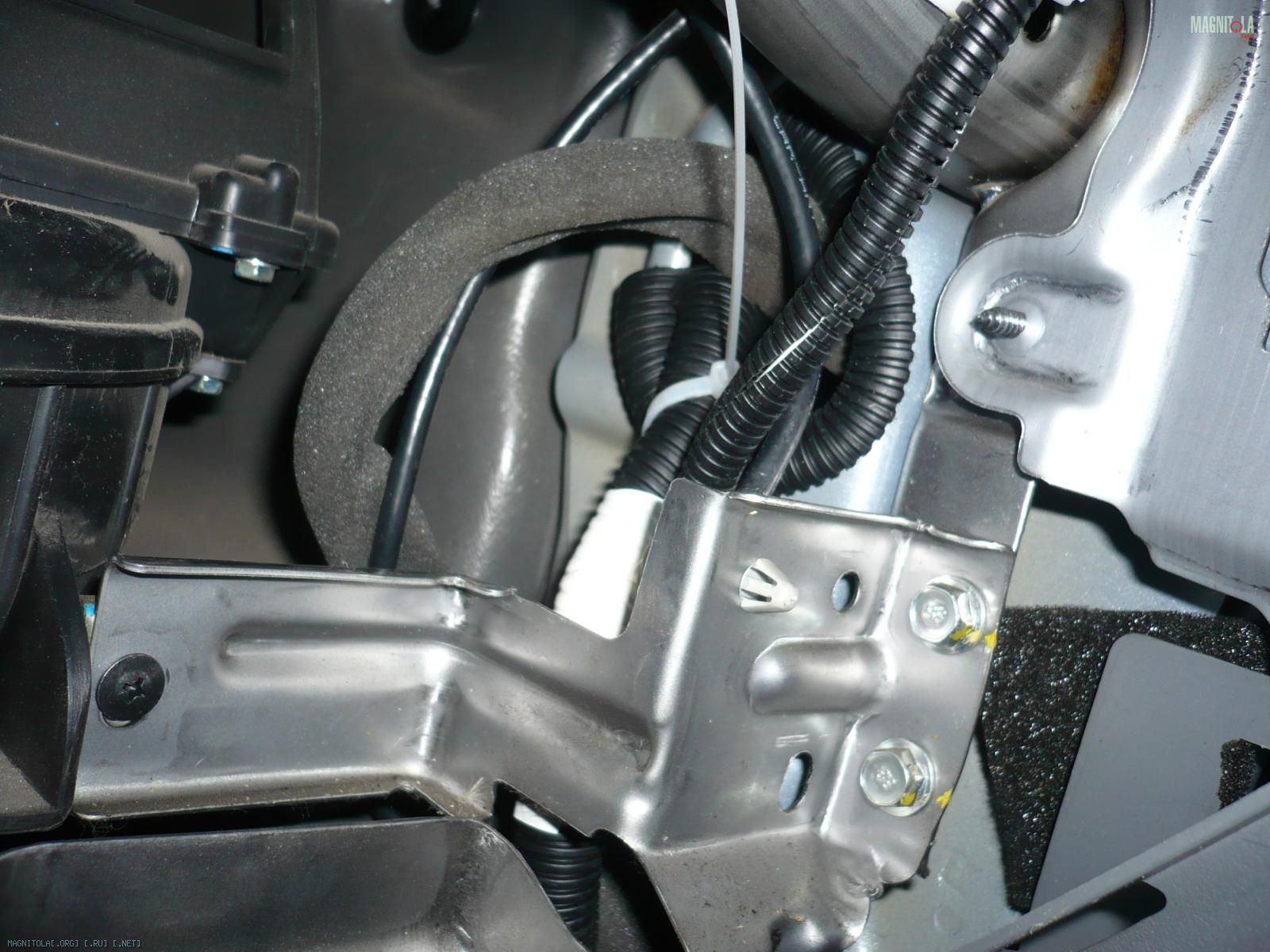

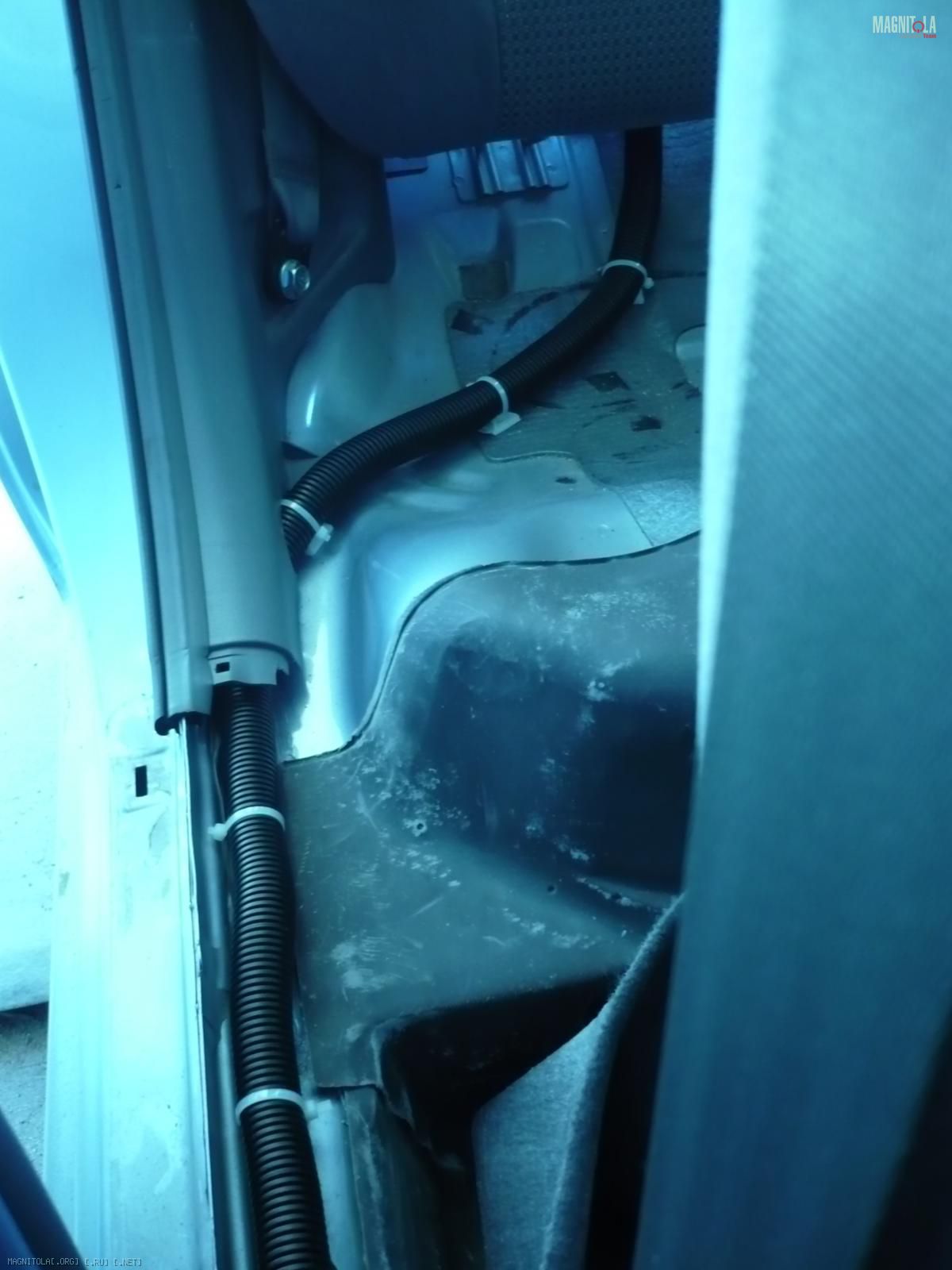

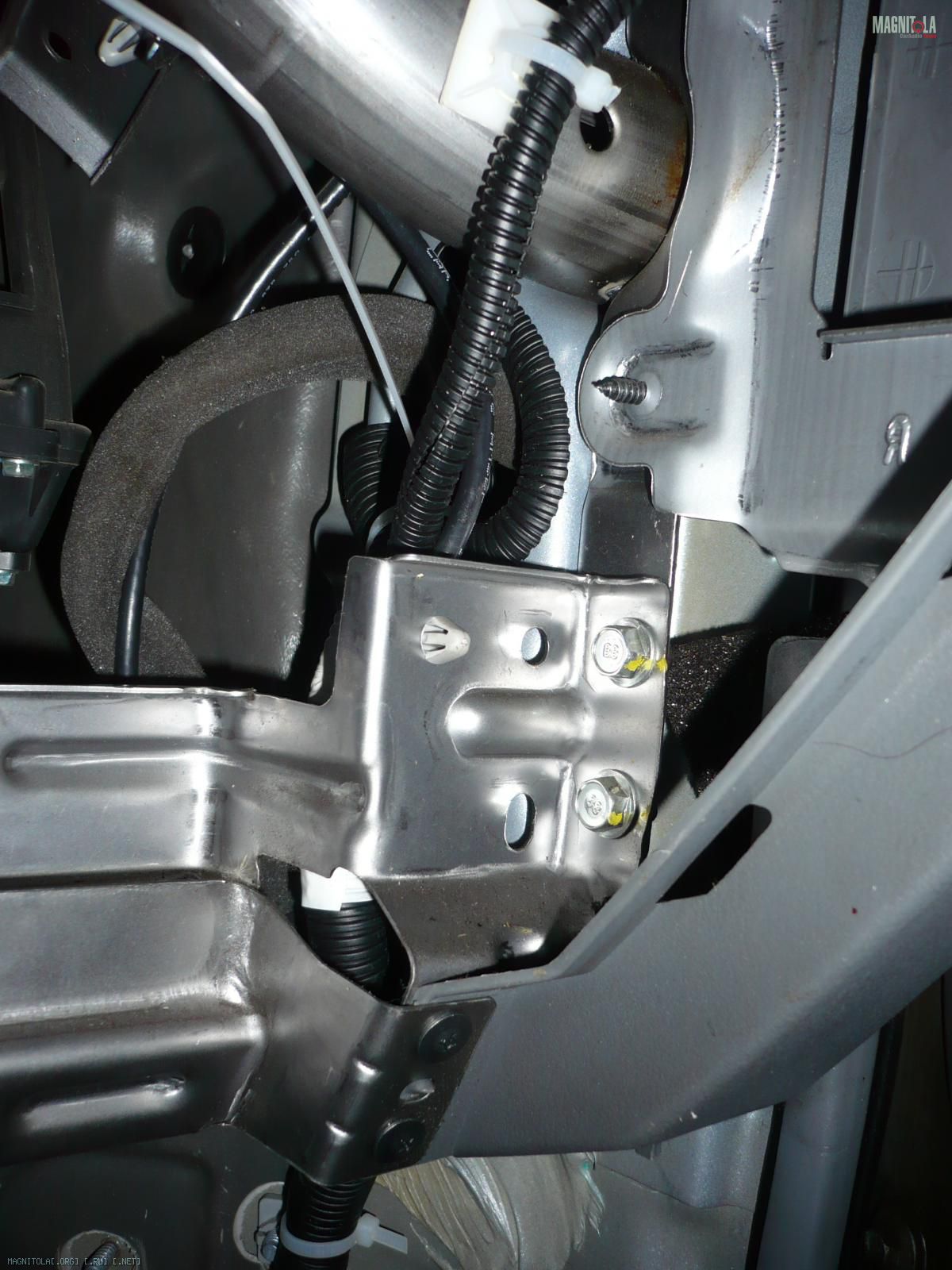

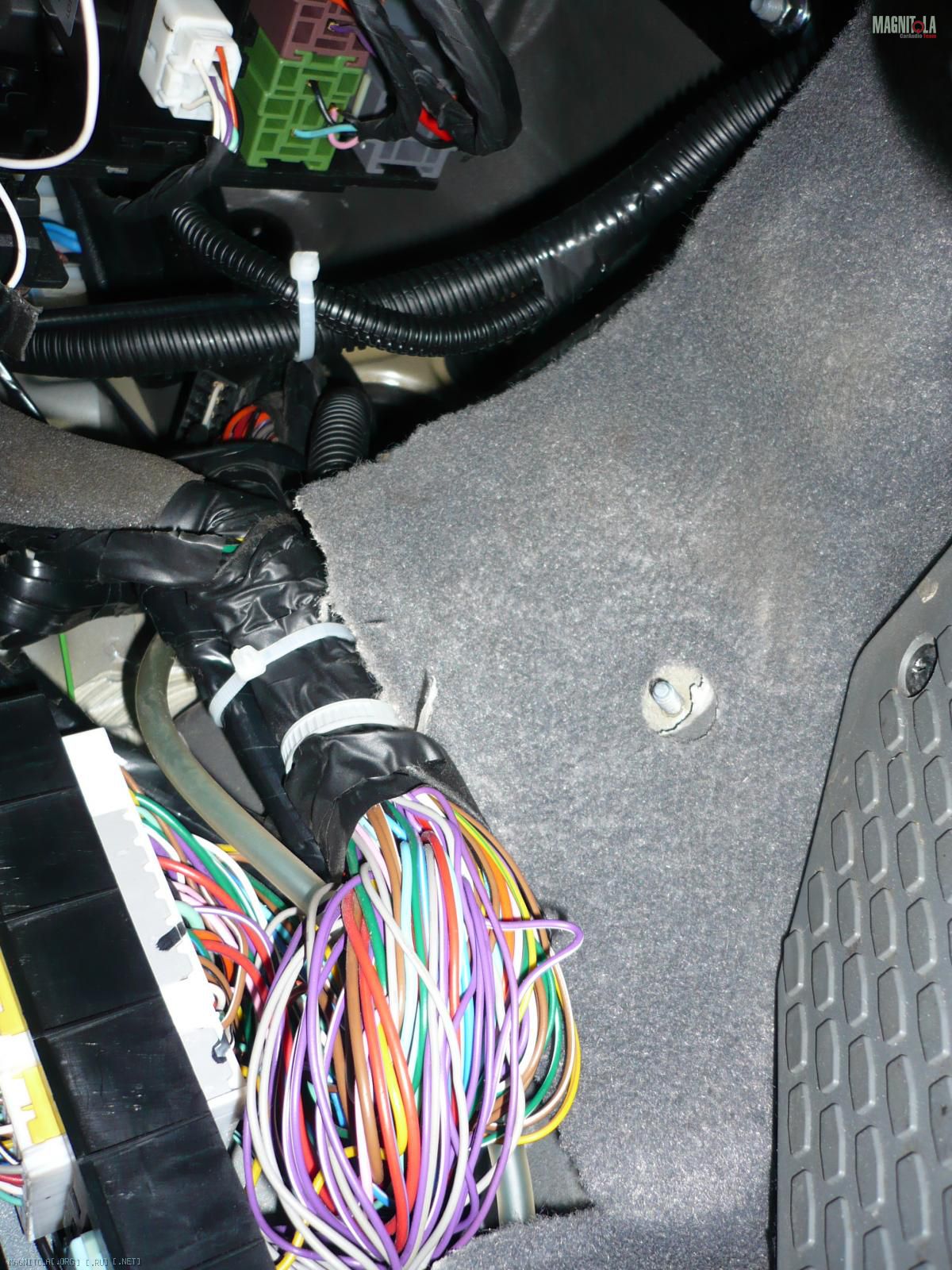

Немного по акустической проводке и межблокам.Акустическая проложенна по правому борту авто,межблоки по центральному тоннэлю с правой стороны.
Вложение 387266Вложение 387268Вложение 387270Вложение 387272Вложение 387274Вложение 387276Вложение 387278Вложение 387280

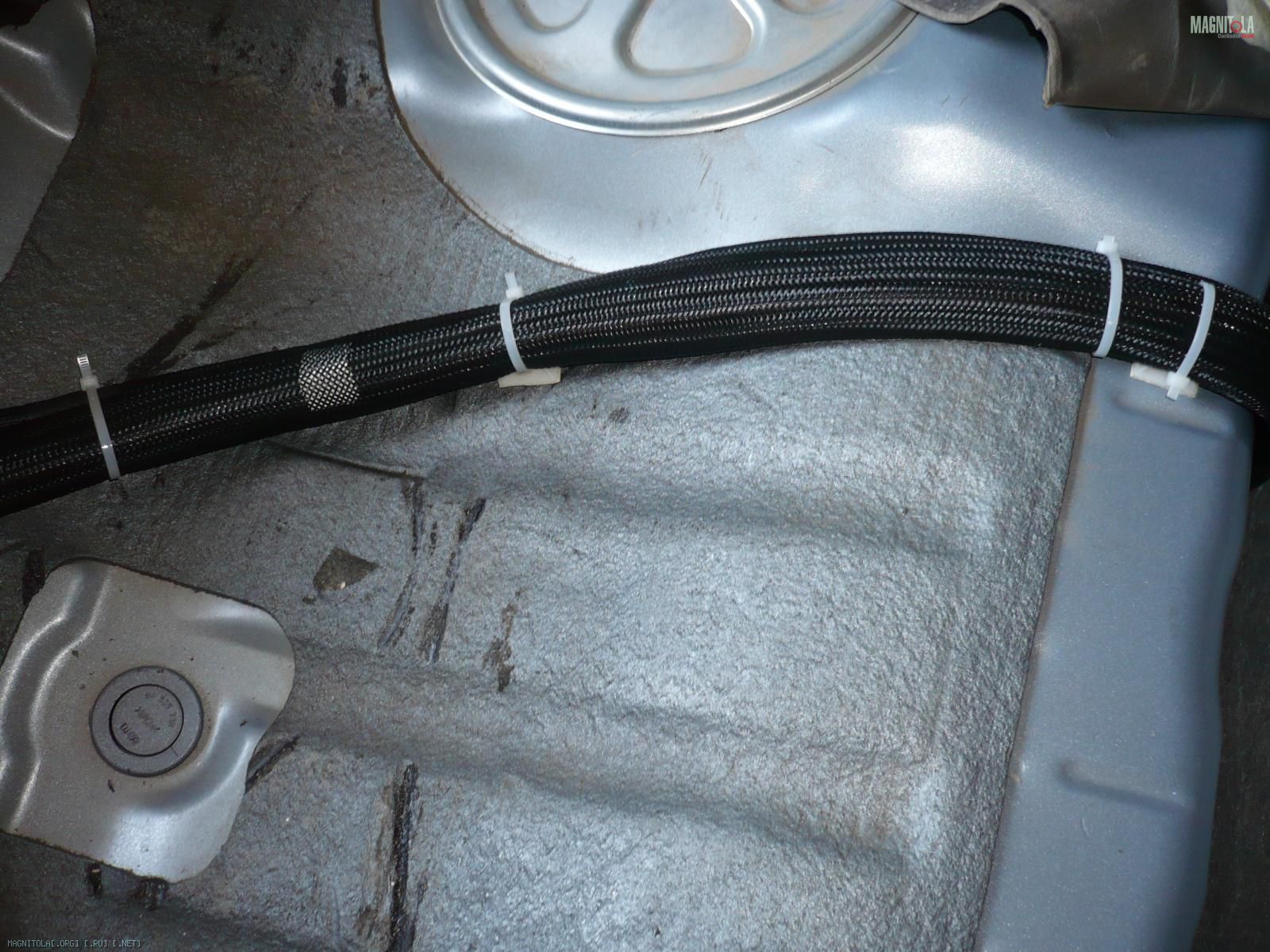

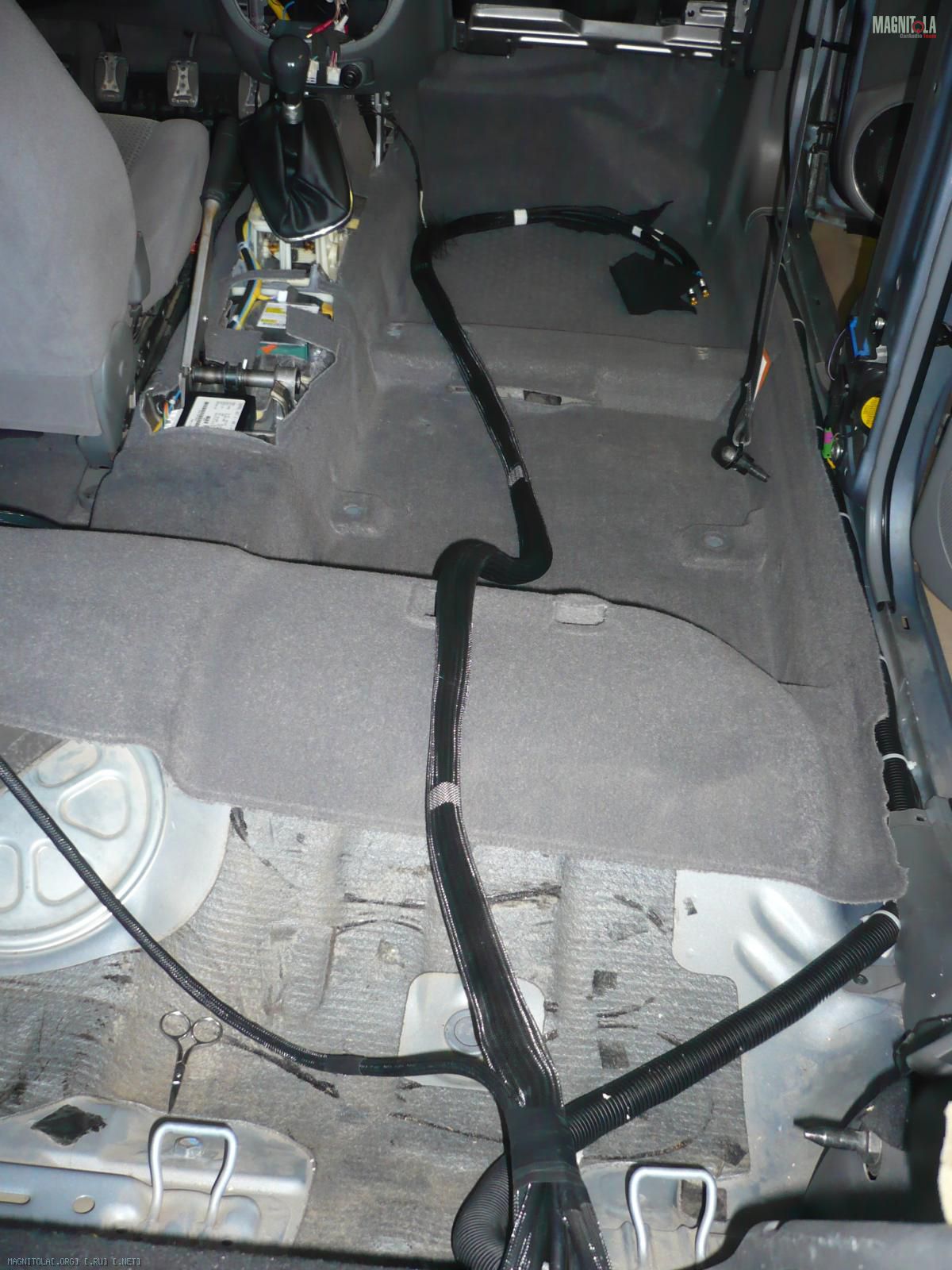

Межблоки все три стереопары запихнул в змеюку
Вложение 387282Вложение 387284Вложение 387286Вложение 387288
Была сделанна площадка и на ней закрепленны все коннекторы.Сама площадка закреплена возле ГУ.Кстати очень удобно
Вложение 387290

Ну вот собственно и подобрались до самого интересного наверное. Инсталл компонентов.

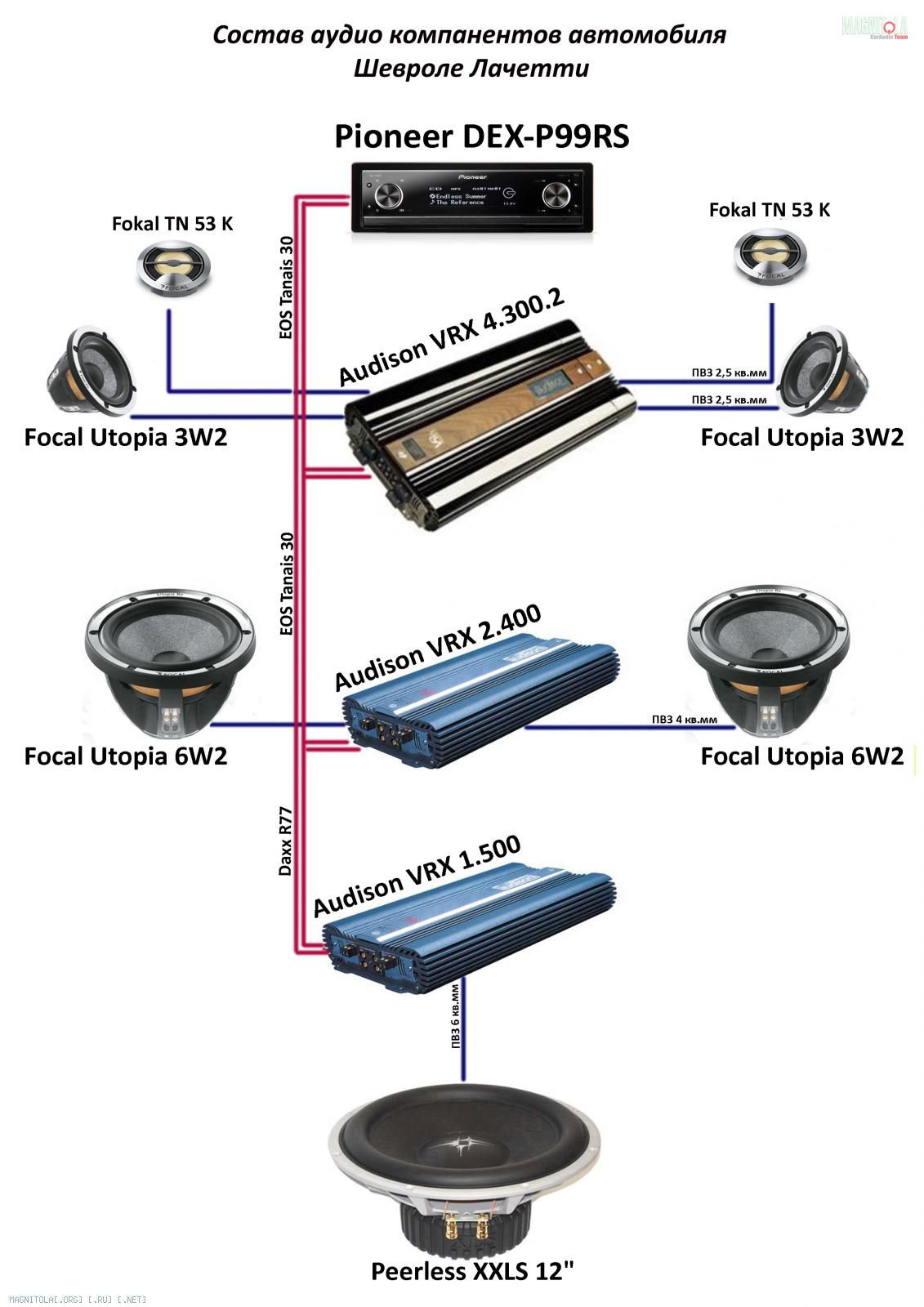

Собственно вся схема компонентов вот такая
Вложение 387292
Фронтальная акустика СЧ и ВЧ напраление в лицо водителю.СЧ в уголках зеркал,ВЧ на стойках выровнены по плоскости с сч. СЧ/НЧ в дверях с небольшим доворотом вверх и салон.

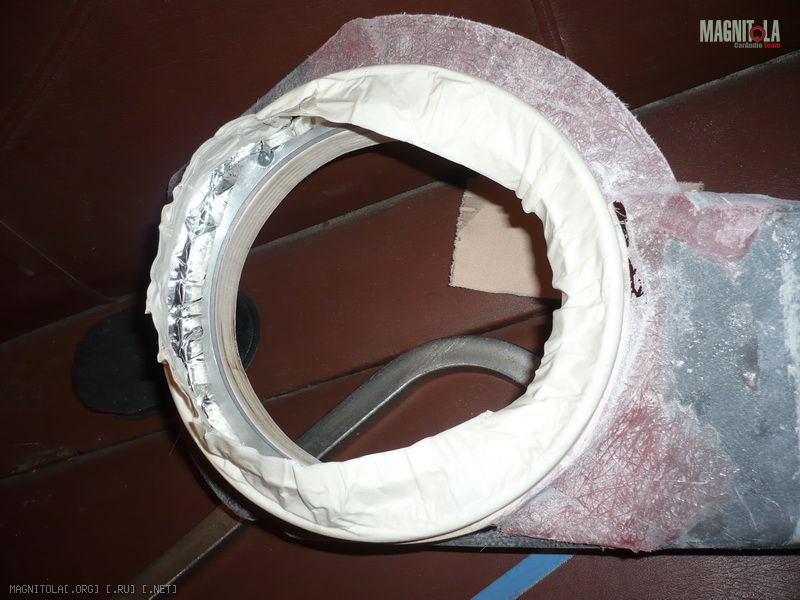

Подики под СЧ. Кольца из оргстекла. Закрепленные полосками ПВХ,и затем всё это выводилось шпаклёвкой со стекловолокном и финишной. Конечная обтяжка винилом Аудиокомп чёрного цвета
Вложение 387294Вложение 387296Вложение 387298

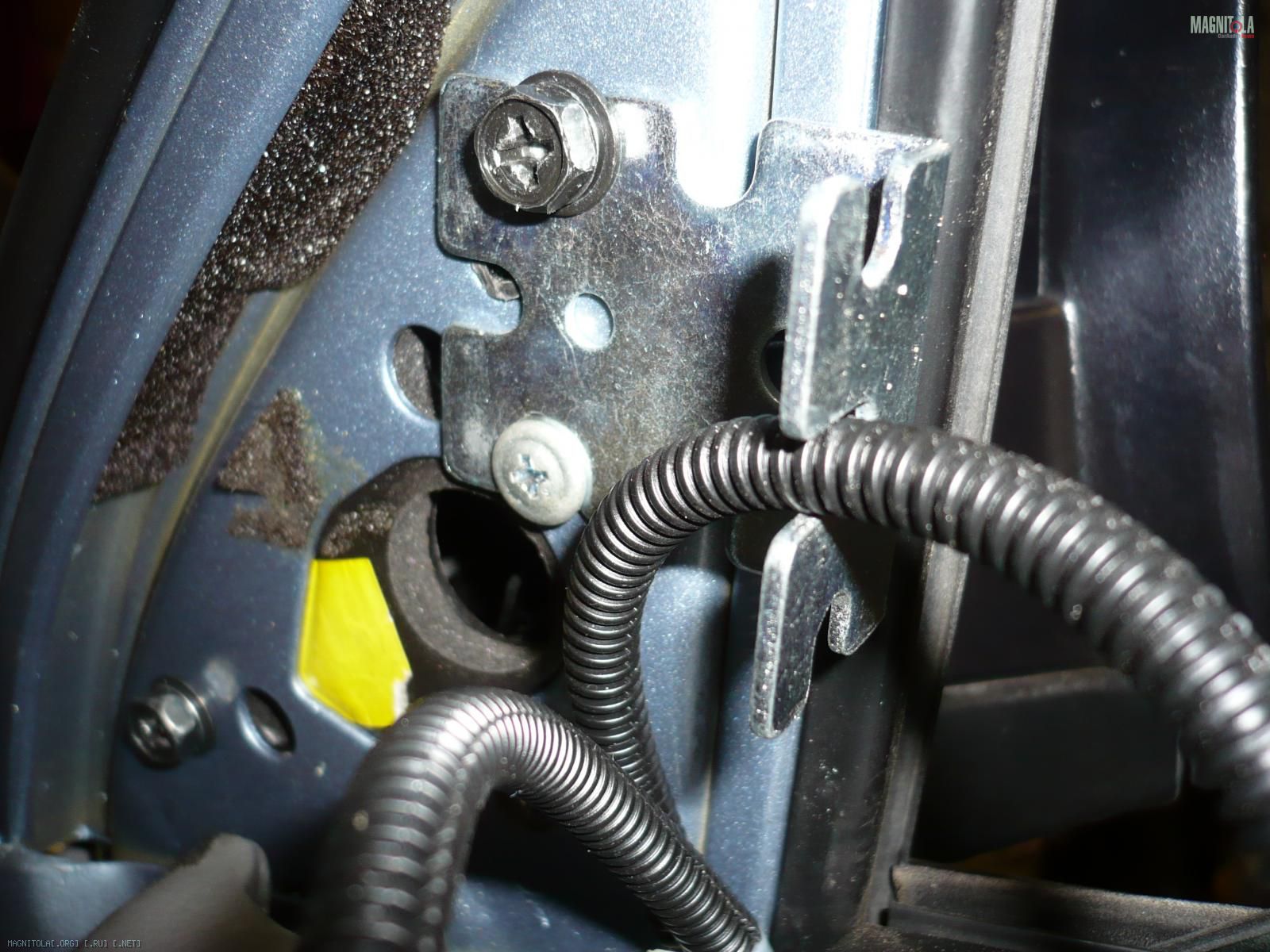

Крепление подиума в уголке с помощью уголка
Вложение 387300Вложение 387302

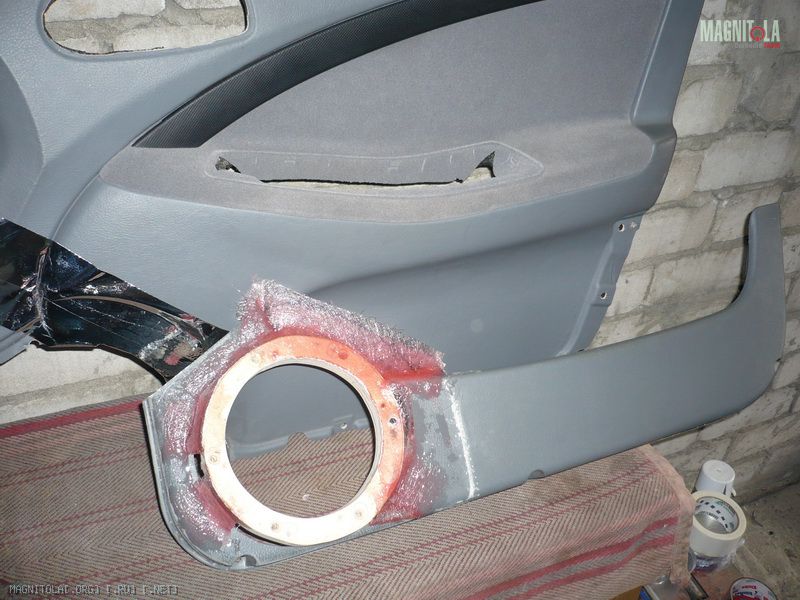

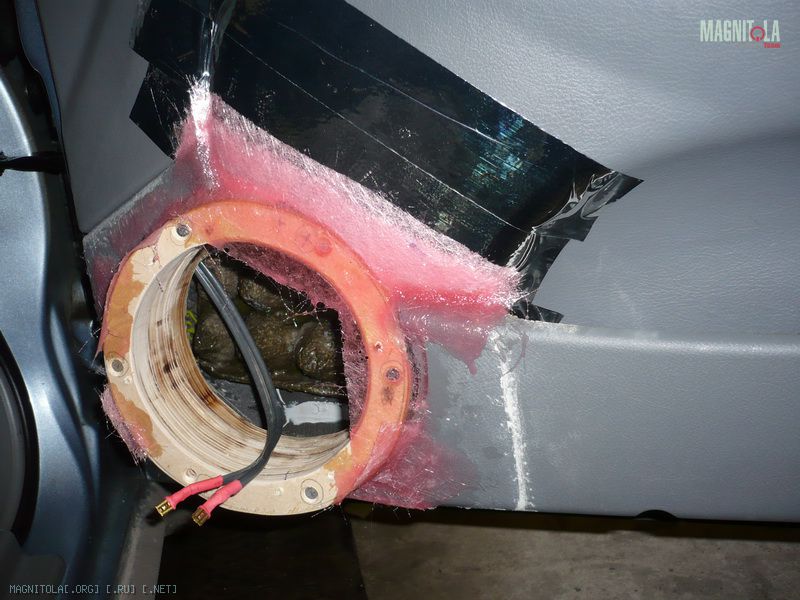

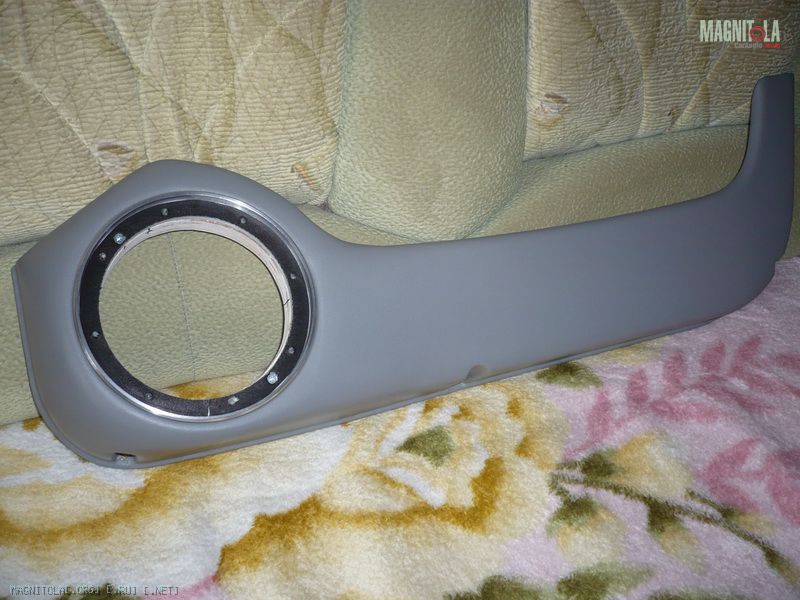

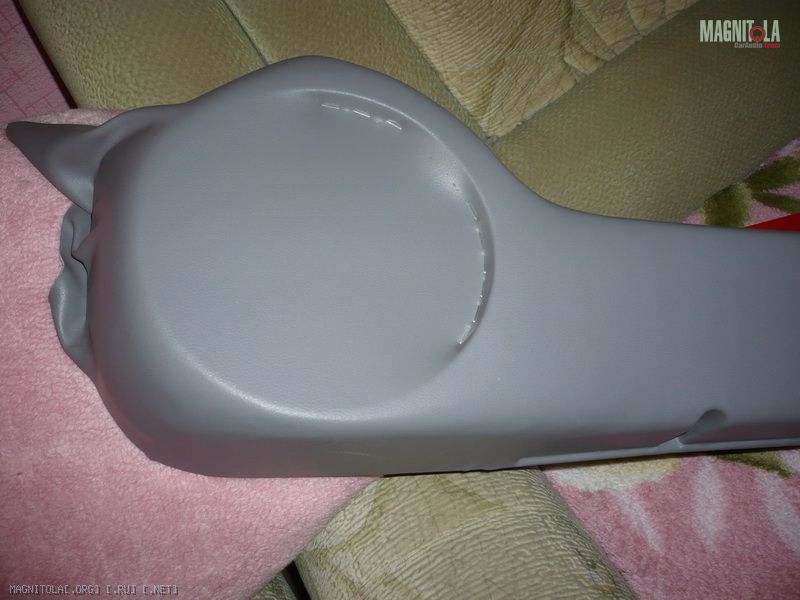

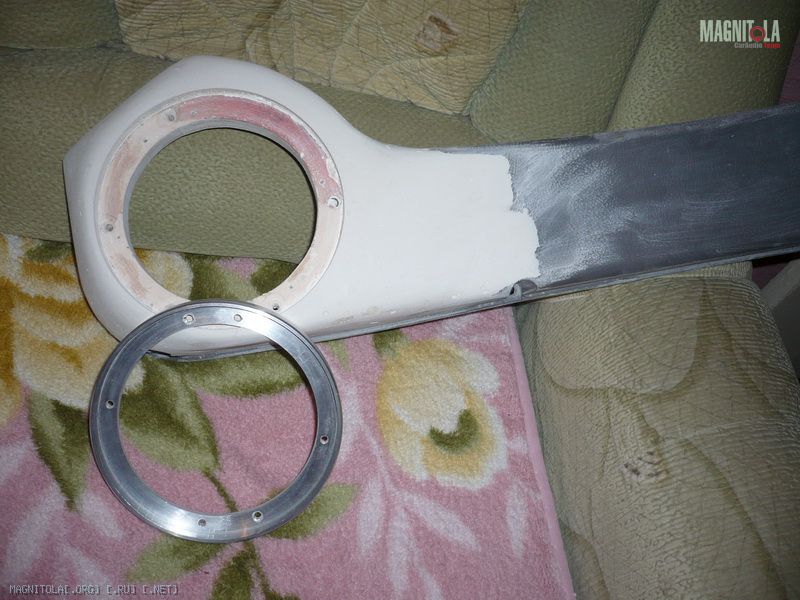

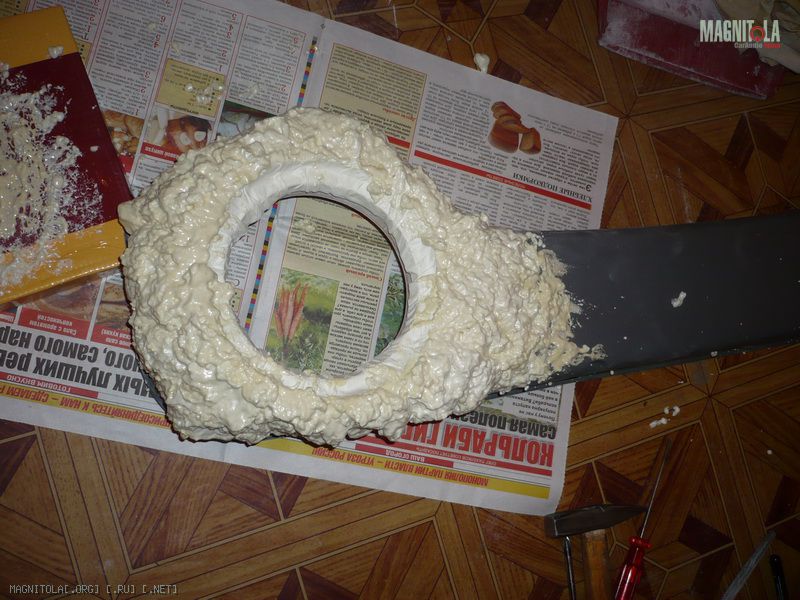

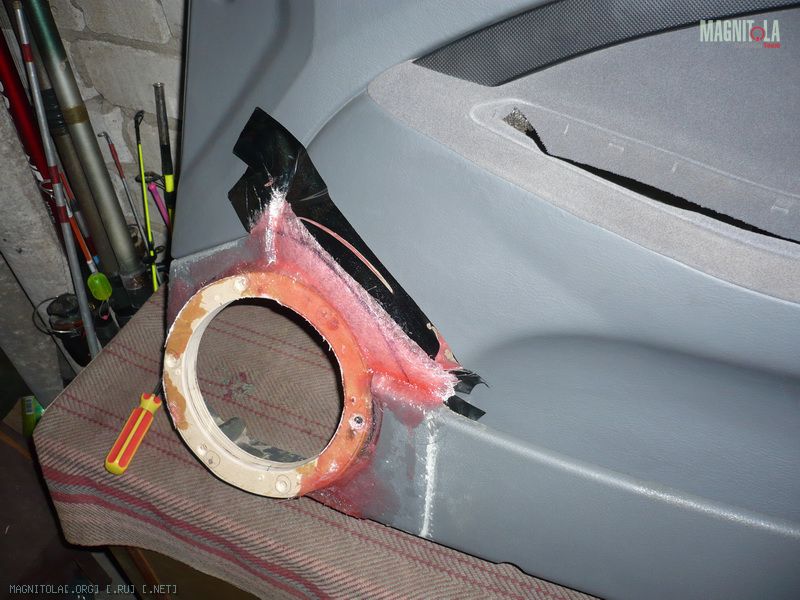

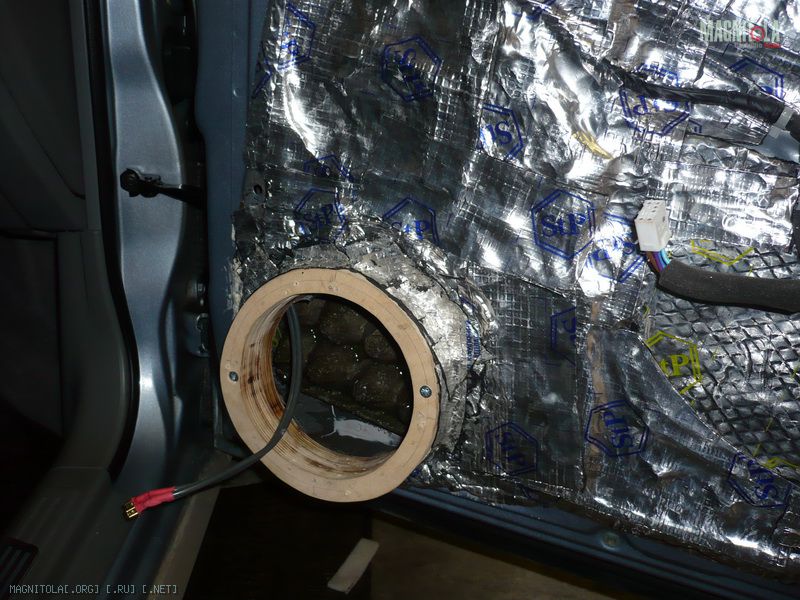

Подики под сч/нч. Ну тут гемор ещё тот немного был. Форма накладки сложной(ну по крайней мере для меня) формы,а опыта особо не много.Пришлось заморачиваться с полеэфиркой. Ну победил.Обтягивал так же Аудиокомпом,но серого цвета,в цвет салона.
Вложение 387304Вложение 387306Вложение 387308Вложение 387310Вложение 387312Вложение 387314Вложение 387316Вложение 387318Вложение 387320Вложение 387322

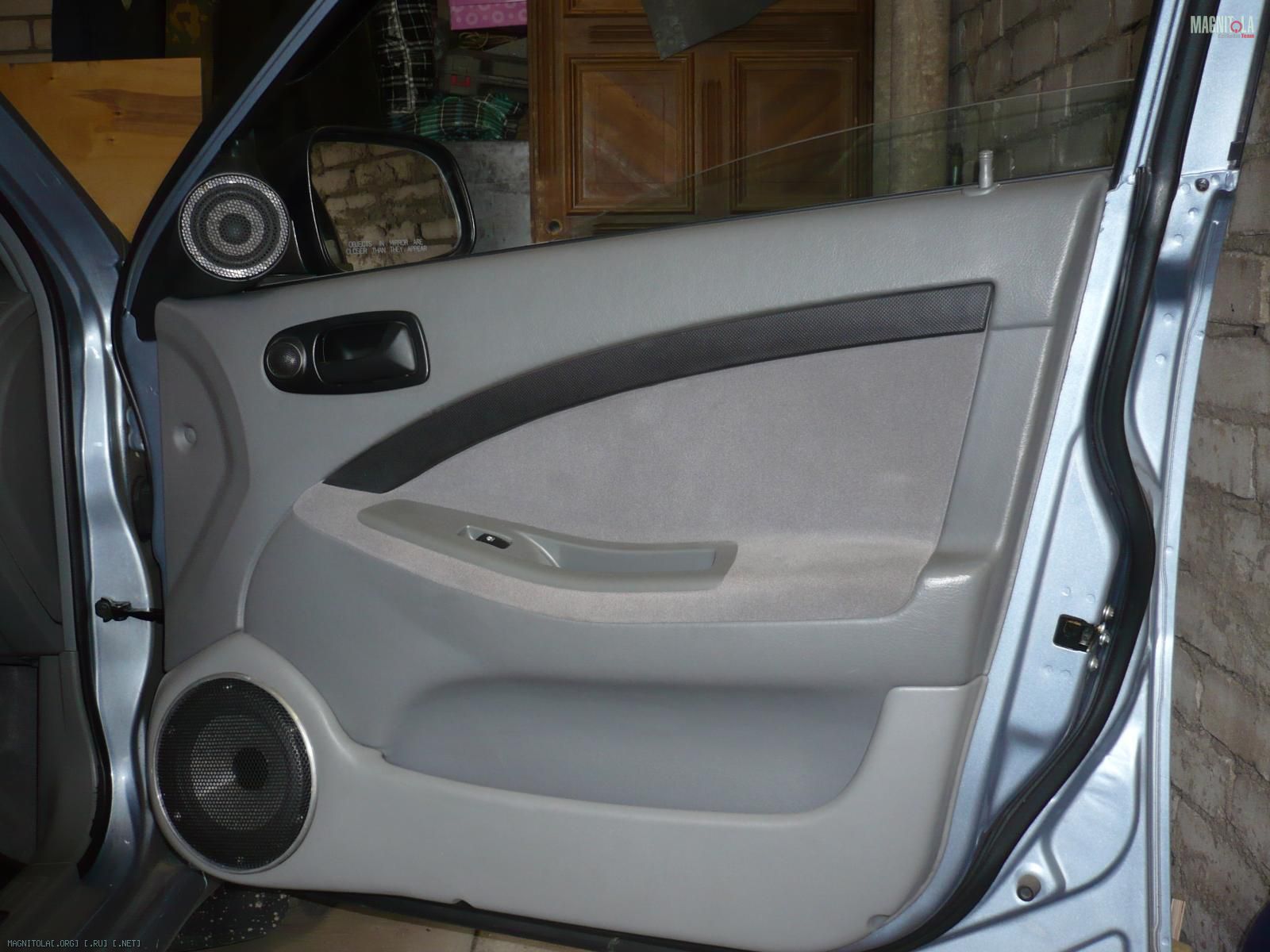

Конечный вид в авто
Вложение 387324

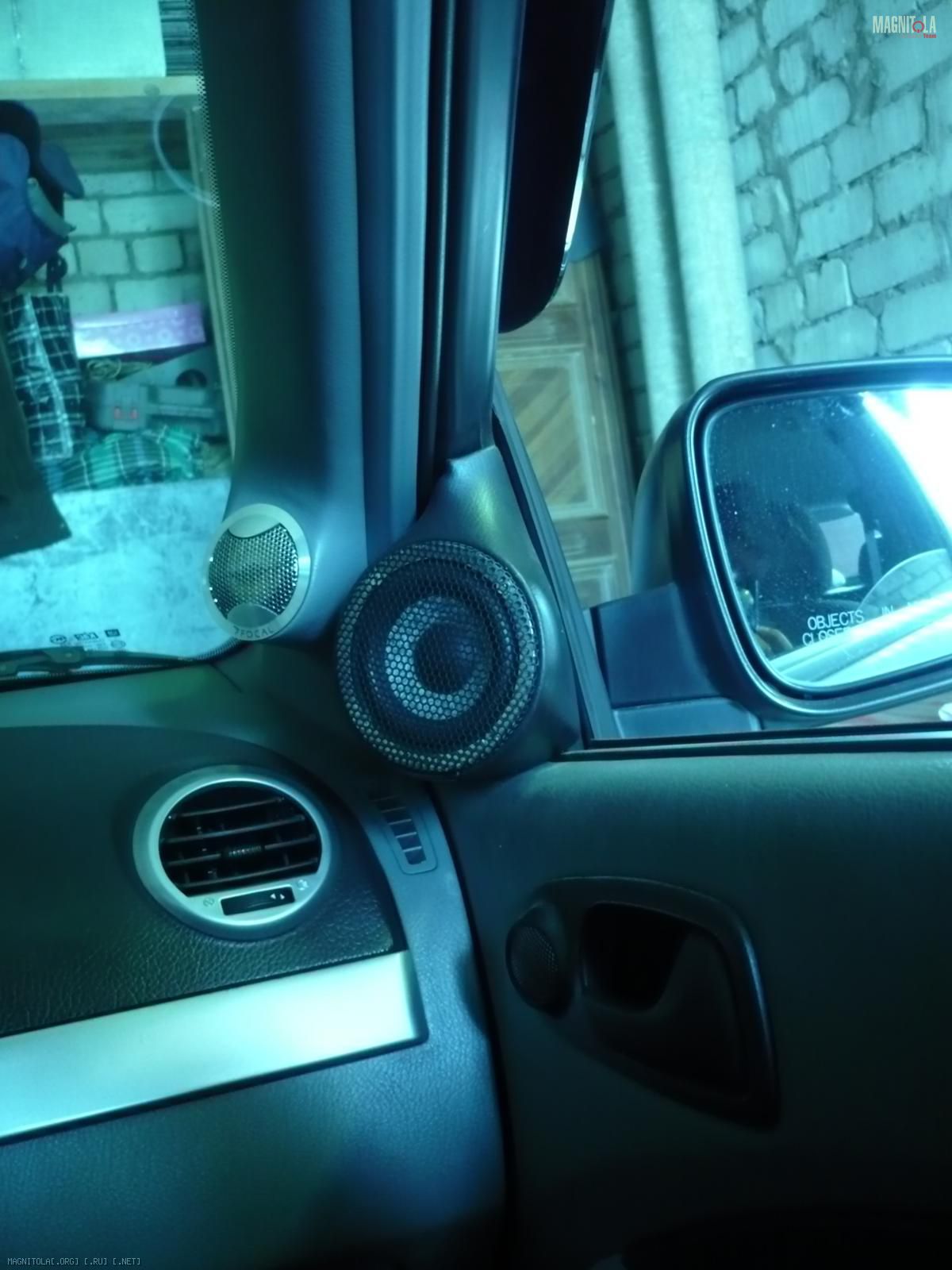

Ну и стоечки под вч.
Вложение 387326Вложение 387328

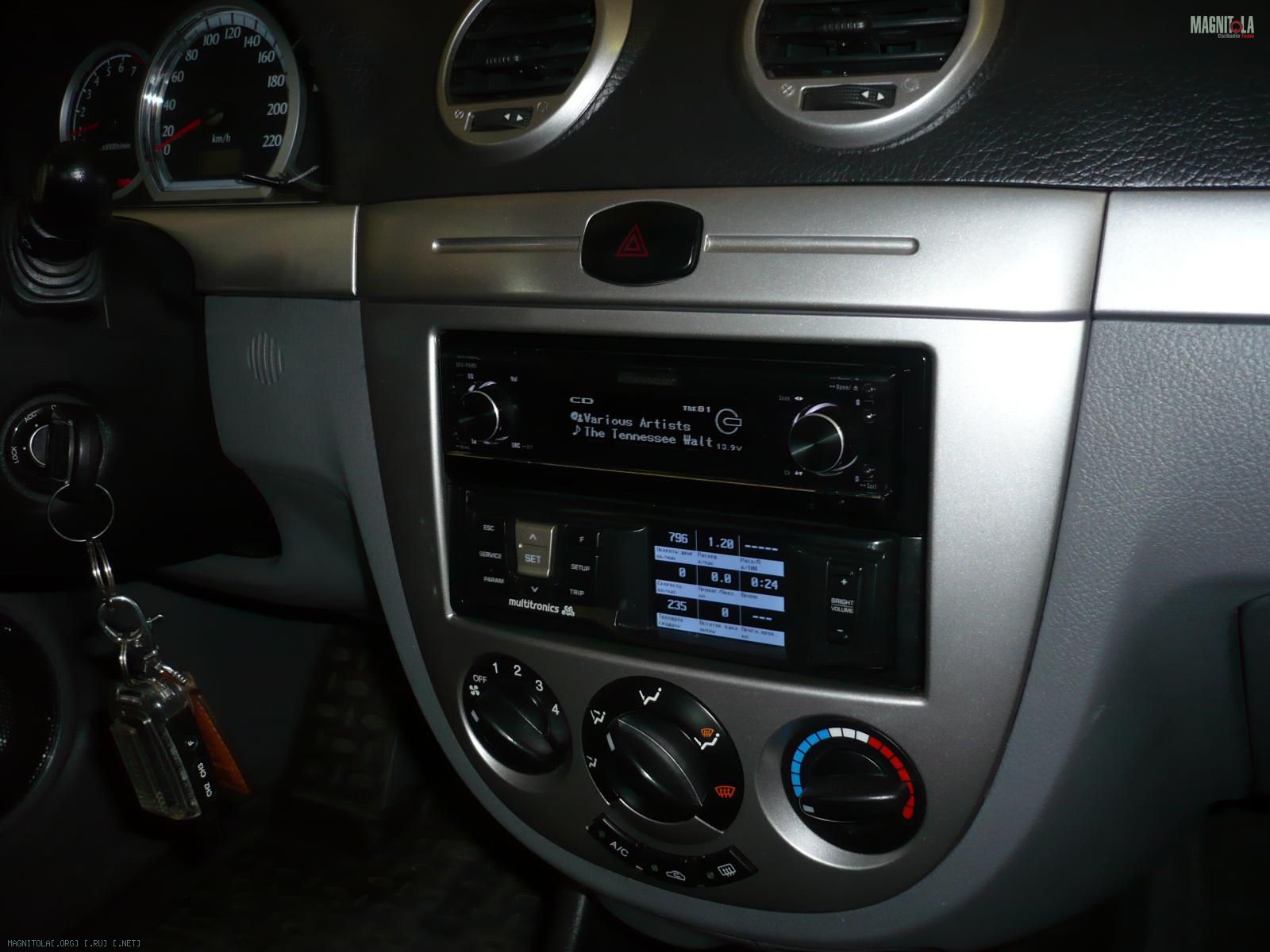

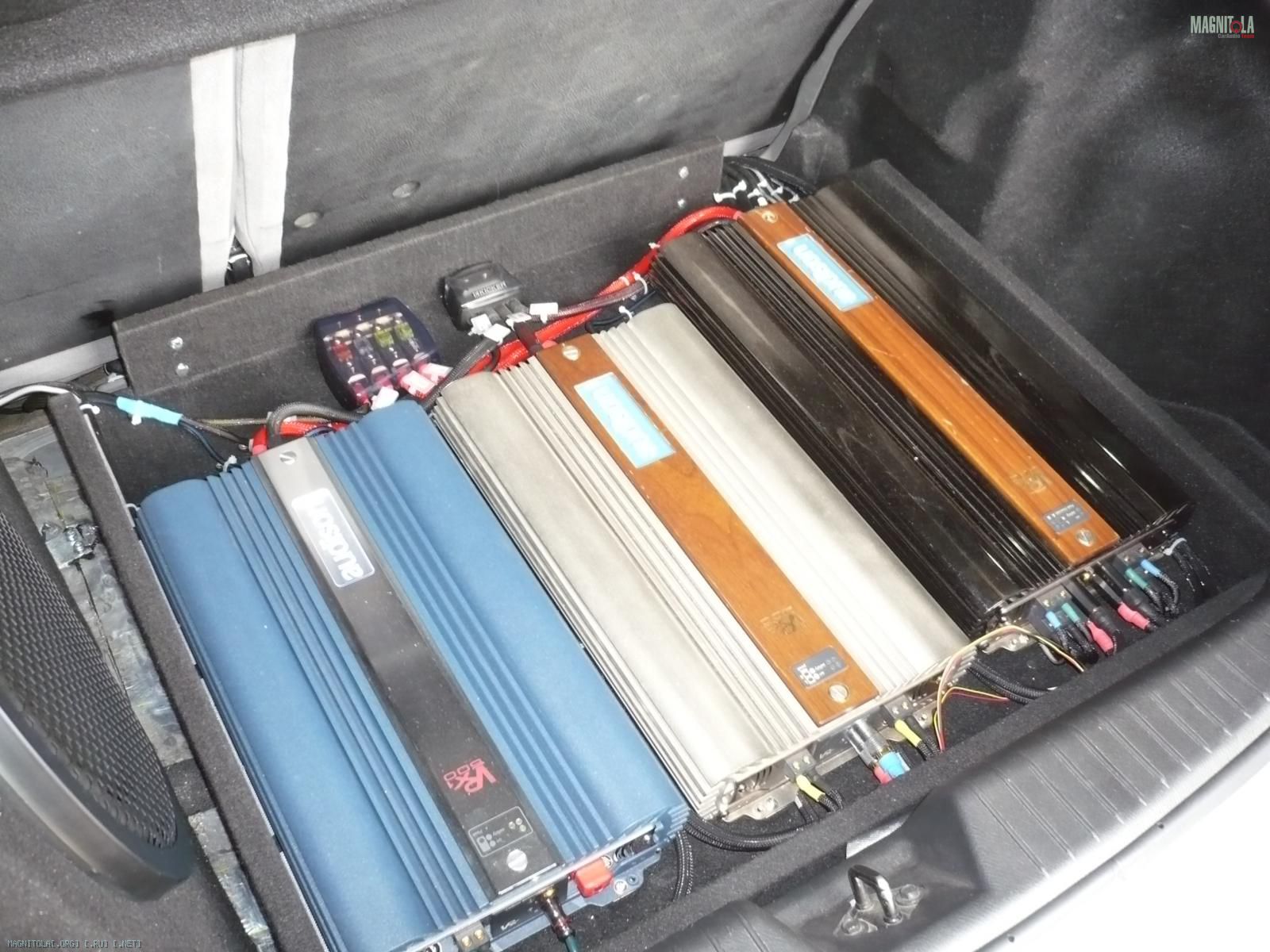

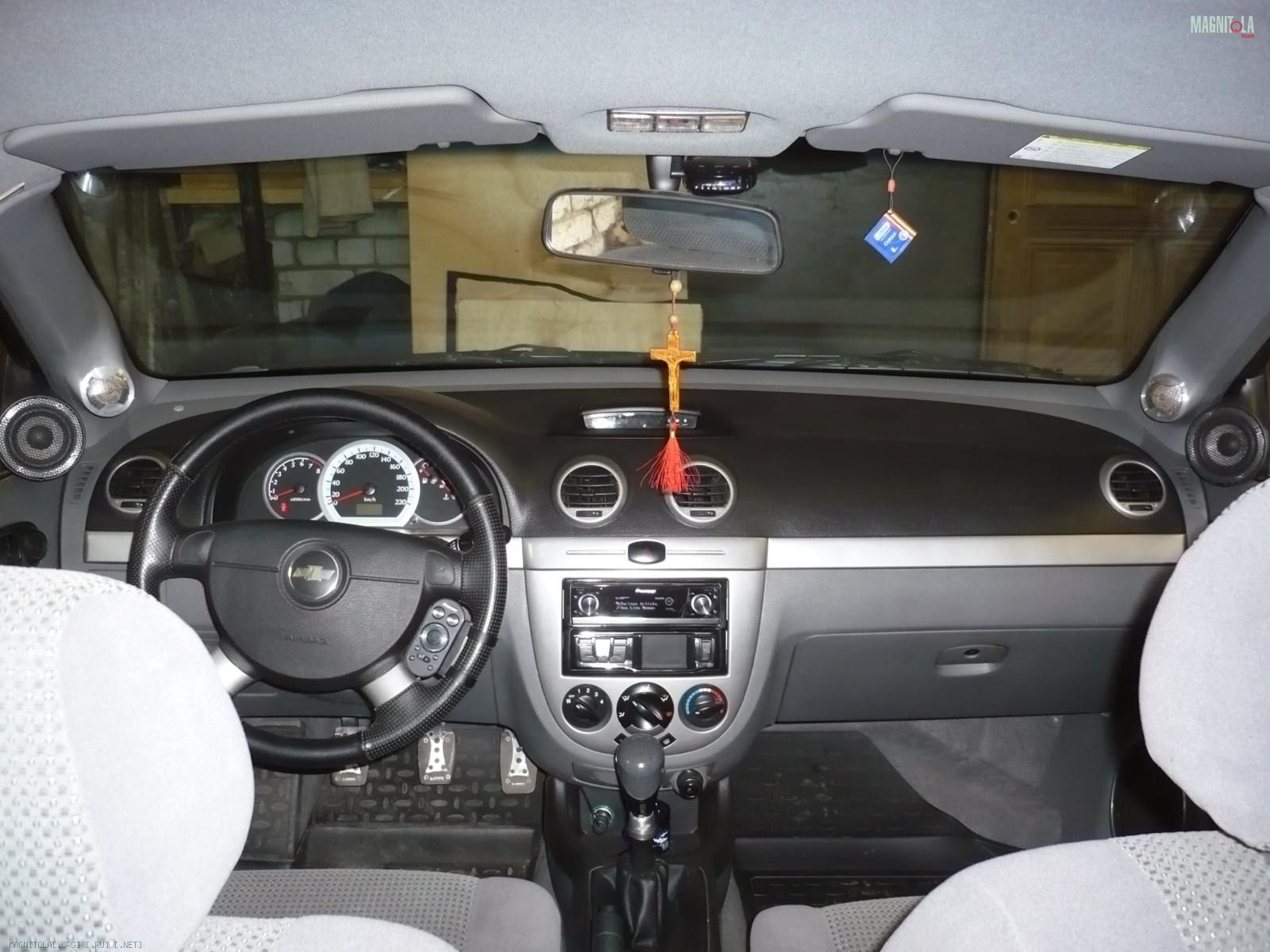

Конечный вариант всего установленного
Вложение 387330 Вложение 387324Вложение 387332Вложение 387334Вложение 387336
В мельчайших подробностях конечно же не стал расписывать. Так что если что то непонятно или возникли вопросы,задавайте. Особо приветствуется критика! Как грится что бы было над чем поработать:smile3:

подписался!

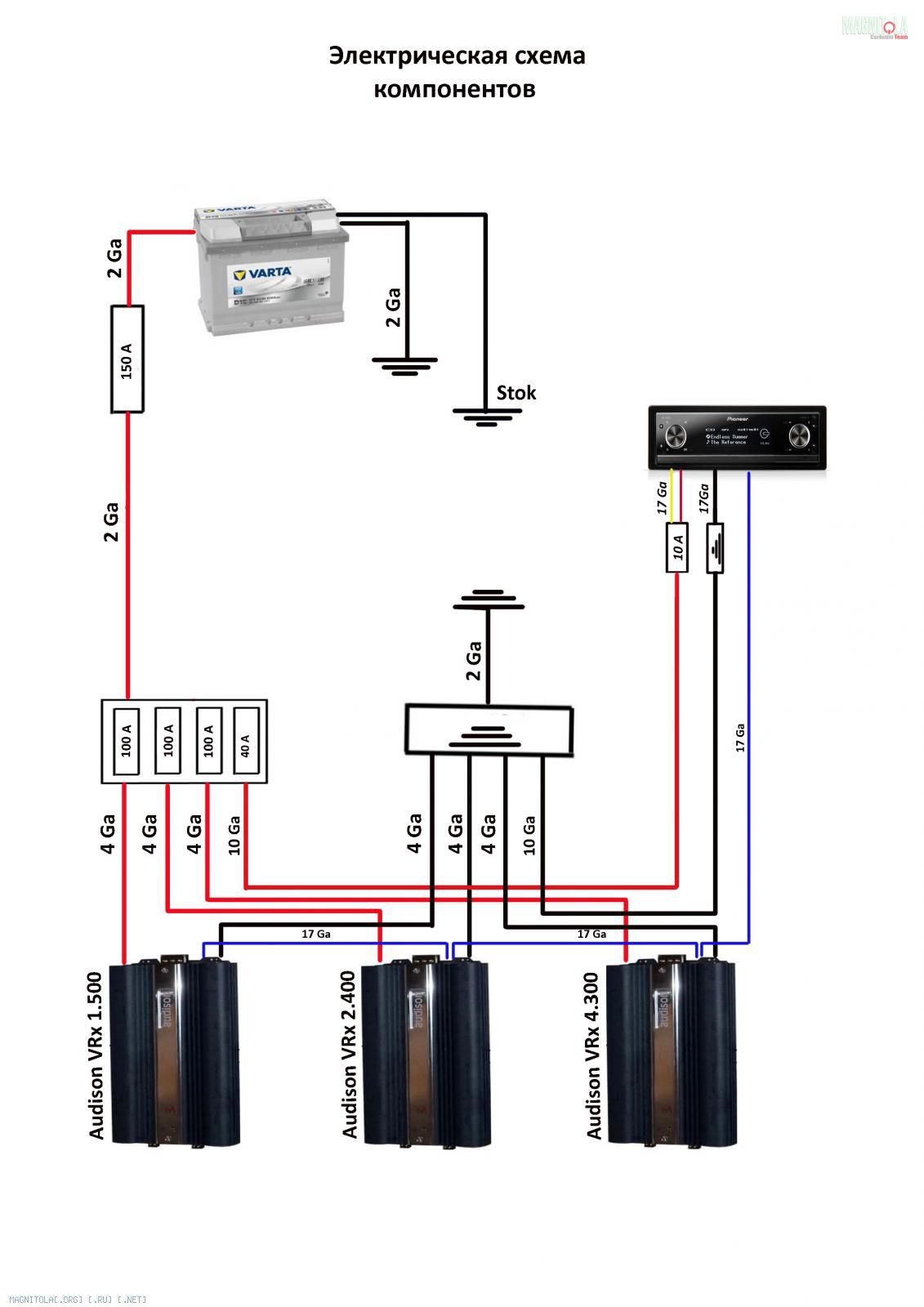

Парни,вопрос возник. Эл.схема подключения вот
Вложение 387398
Правильно ли я сделал? Я штатный пред,который возле ГУ находится,переделал следующим образом. Провод идущий от распреда в фальшполе 6 кв.мм в внедрил в этот пред.
Вложение 387400

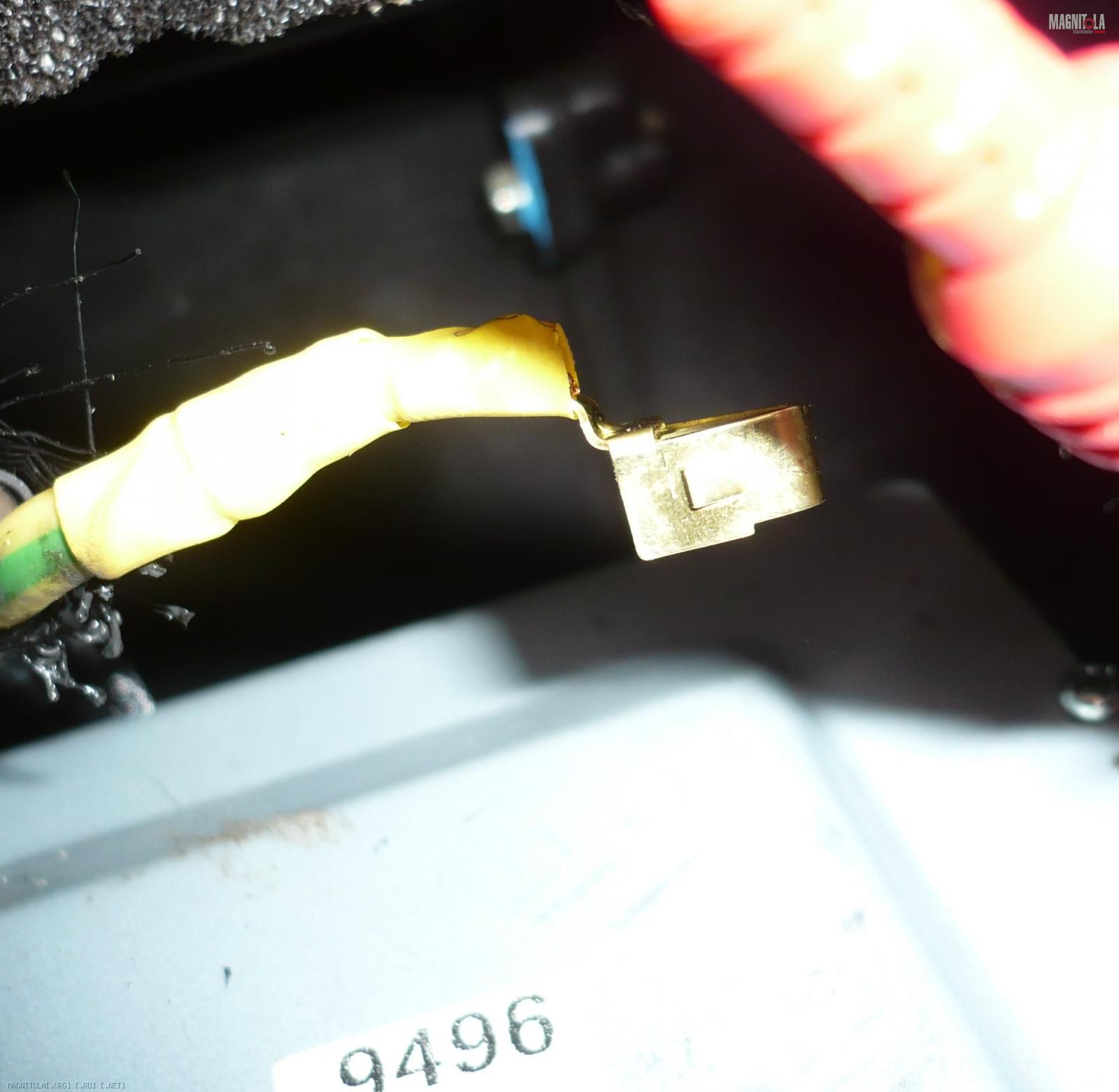

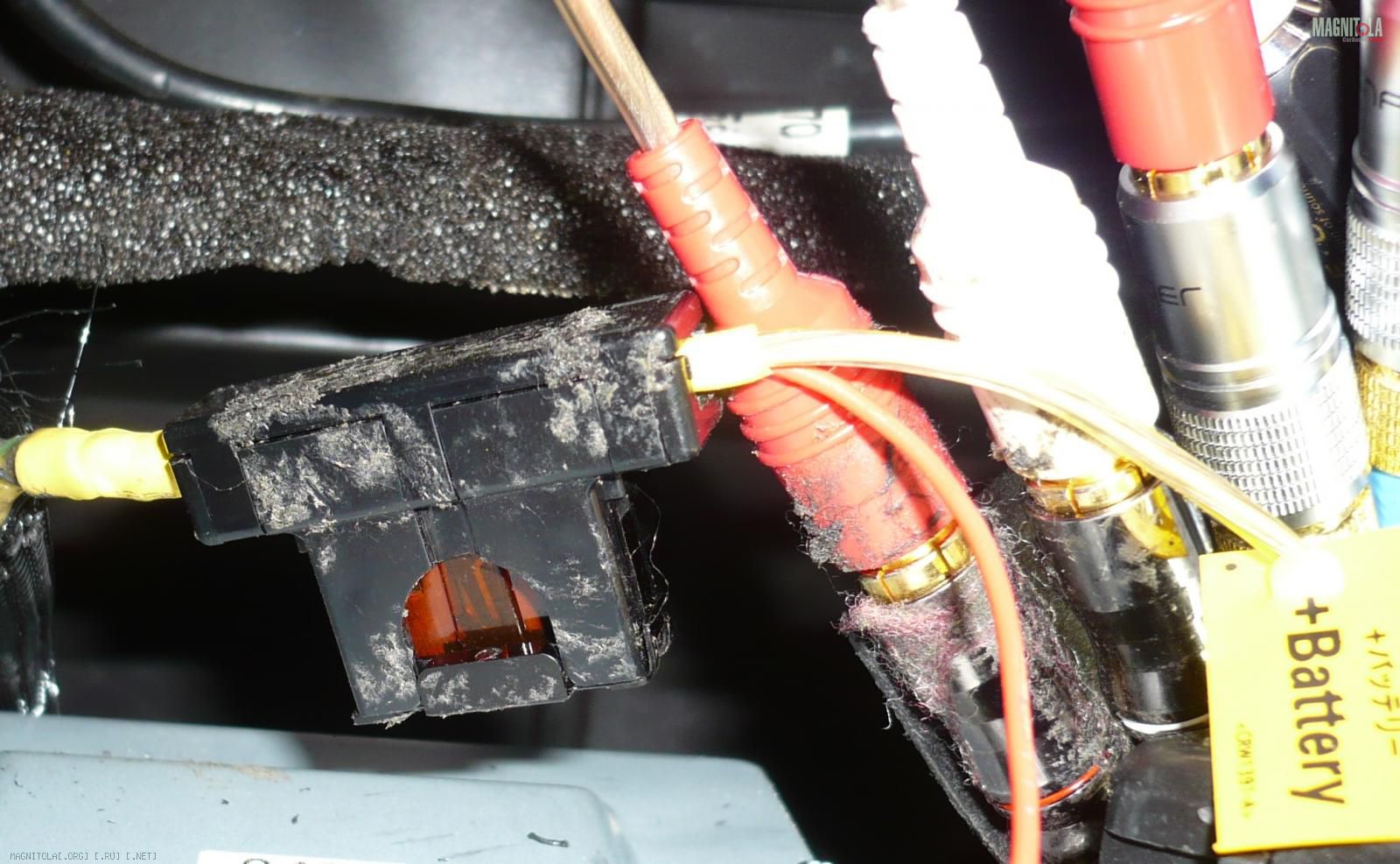

далее идёт тоненький штатный проводок жёлтого и крассного цвета(от штекера который в ГУ входит). Их тоже внедрил в этот же держатель преда.
Вложение 387404
То есть получилось изменение сечения с 6кв.мм на 1,5 кв.мм. С соответствующим предом 10А. Правильно ли я сделал,не возникнет ли вопросов?

один из двух (красный или жёлтый) - лучше бы подключить к ACC, чтобы не дох аккумулятор при долгой стоянке. А чтобы на стоянке слушать музыку (если без ACC пиванер не включается), то можно кинуть всего один диодик с REM выхода магнитолы на ACC вход магнитолы. Тогда Вы сначала при включенном зажигании включаете пиванер, потом выключаете зажигание, но он остается играющим.

Что касается изменения сечения с 6 на 1,5 кв.мм с соответствующим предом - всё ОК.

Цитата:

---

Сообщение от fox proteus

один из двух (красный или жёлтый) - лучше бы подключить к ACC, чтобы не дох аккумулятор при долгой стоянке. А чтобы на стоянке слушать музыку (если без ACC пиванер не включается), то можно кинуть всего один диодик с REM выхода магнитолы на ACC вход магнитолы.

---

Я как раз подумываю так сделать,но теперь уже позже.

Греться VRXсы в такой тесноте не будут?

Я бы не сказал,что бы прямо сильно грелись. Катаюсь частенько по областям,в пути немало времени,жара печёт.Если один еду-люблю погромче.Пока всё ок! Это без вентиляторов,их пока не подключил(3 штуки на выдув).
По другому, кстати,они не умещаются:smile3:. Ф/пол маловат для них,но больше не сделаешь.

Подпишусь!

сколько времени ушло на распил ящика в боковину крыла?

Цитата:

---

Сообщение от zaxap

сколько времени ушло на распил ящика в боковину крыла?

---

Время на короб ушло дня 2. Делал сам. Самое сложное это подгонка каждой детали.

Слушал вашу машинку на emme в воронеже очень понлавилось! подпишусь

Куда перенесли управления зеркалами и как?
Как прошла акустика в двери и к динамикам(миды, сч)?
Почему решили не подрубать ГУ к штатной фишке?
Расширяли отверстие (железо с двери удалялось) под миды?
Какой глубины и диаметра проходит акустика внутрь карты, если не мудрить с подиумами и доворотами -170мм фланец пройдет (я так понимаю, что-то установлено было до этого и в других вариантах примерялось - не люблю тоннели под динамики делать длинные)?

Цитата:

---

Сообщение от VoVaN

Куда перенесли управления зеркалами и как?
Как прошла акустика в двери и к динамикам(миды, сч)?
Почему решили не подрубать ГУ к штатной фишке?
Расширяли отверстие (железо с двери удалялось) под миды?
Какой глубины и диаметра проходит акустика внутрь карты, если не мудрить с подиумами (я так понимаю то что установленно было до этого и в других вариантах установки примерялось, - не люблю тоннели под динамики делать длинные)?

---

вопросов прямо как на судействеЖ). Попробую всё по порядку

Цитата:

---

Сообщение от VoVaN

Куда перенесли управления зеркалами и как?

---

Ни как. У меня механическое управление зеркалами.

Цитата:

---

Сообщение от VoVaN

Как прошла акустика в двери и к динамикам(миды, сч)?

---

Через штатное доп.отверстие в стойке(чуть ниже штатной гофры). Через доп.гофру
Вложение 405044

Цитата:

---

Сообщение от VoVaN

Почему решили не подрубать ГУ к штатной фишке?

---

Сечение штатной проводки решил увеличит до 6кв.мм. Штатной показалось мало. Да и лишние схемы в документации ни к чему. Всё просто. От АКБ до дестриба идёт 2ГА и от него уже разводка на уси и ГУ.

Цитата:

---

Сообщение от VoVaN

Расширяли отверстие (железо с двери удалялось) под миды?

---

Конечно. При чём сам тоннель с расширением к двери. Расширение по максимуму,на сколько позволила карта двери.

Цитата:

---

Сообщение от VoVaN

Какой глубины и диаметра проходит акустика внутрь карты, если не мудрить с подиумами (я так понимаю то что установленно было до этого и в других вариантах установки примерялось, - не люблю тоннели под динамики делать длинные)?

---

Тут немного не понял вопроса. Впринципе расстояние между внешней и внетренней картой у Лаччи большое,сейчас не помню точно,ну в районе 8-10 см. Но проставку всё равно придётся делать,штатная проставка под мидбасс где то 4 см.

да не судейство а предстоит мне делать что-то подобное в ближайшие дни. )))

А мне надо перенести управление, ну думаю не проблема.
Под проводку есть штатное допотверстие? хм... надо отыскать! а то все по инсталам буравят фишки.
При подключении гу штатная проводка по-моему не судится т.к. в нее вы не вмешиваетесь;)
вопрос был типа что встанет под карту двери без прорубания ее и какой глубины динамик уместится при такой установке не касаясь стекла в опущенном положении.
Еще вопрос пластиковые накладки уголков зеркал покупали как с доступностью и цена вопроса?
Я так понимаю еще теряются и лопаются накладки на ручки и клипсы и пистоны различные, как с этим делом?
При разборке дверь шумностью гремящих внутри девайсов напомнила девятку... как с этим боролся?

Володь,на разборе и уголков и самих стоек хватает,все доступно.стоит копейки,помнится стойки рублей 600-700 купил пару,
кстати пара лежит на балконе еще..

Цитата:

---

Сообщение от VoVaN

Под проводку есть штатное допотверстие? хм... надо отыскать! а то все по инсталам буравят фишки.

---

Да,есть. Чуть ниже штатной гофры с фишкой,закрыто заглушкой.

Цитата:

---

Сообщение от VoVaN

штатная проводка по-моему не судится

---

Не судится,но придётся отдельную схему рисовать в документации я думаю.

Цитата:

---

Сообщение от VoVaN

что встанет под карту двери без прорубания ее и какой глубины динамик уместится при такой установке не касаясь стекла в опущенном положении.

---

До сткла в опущенном положении там сантиметров 5 остаётся,это от металла. Ну плюс штатный тоннель сантиметра 4(его в любом случае нужно будет менять на фанерное кольцо,а то без него слишком большое расстояние получится от дина до общивки).

Цитата:

---

Сообщение от VoVaN

Еще вопрос пластиковые накладки уголков зеркал покупали как с доступностью и цена вопроса?

---

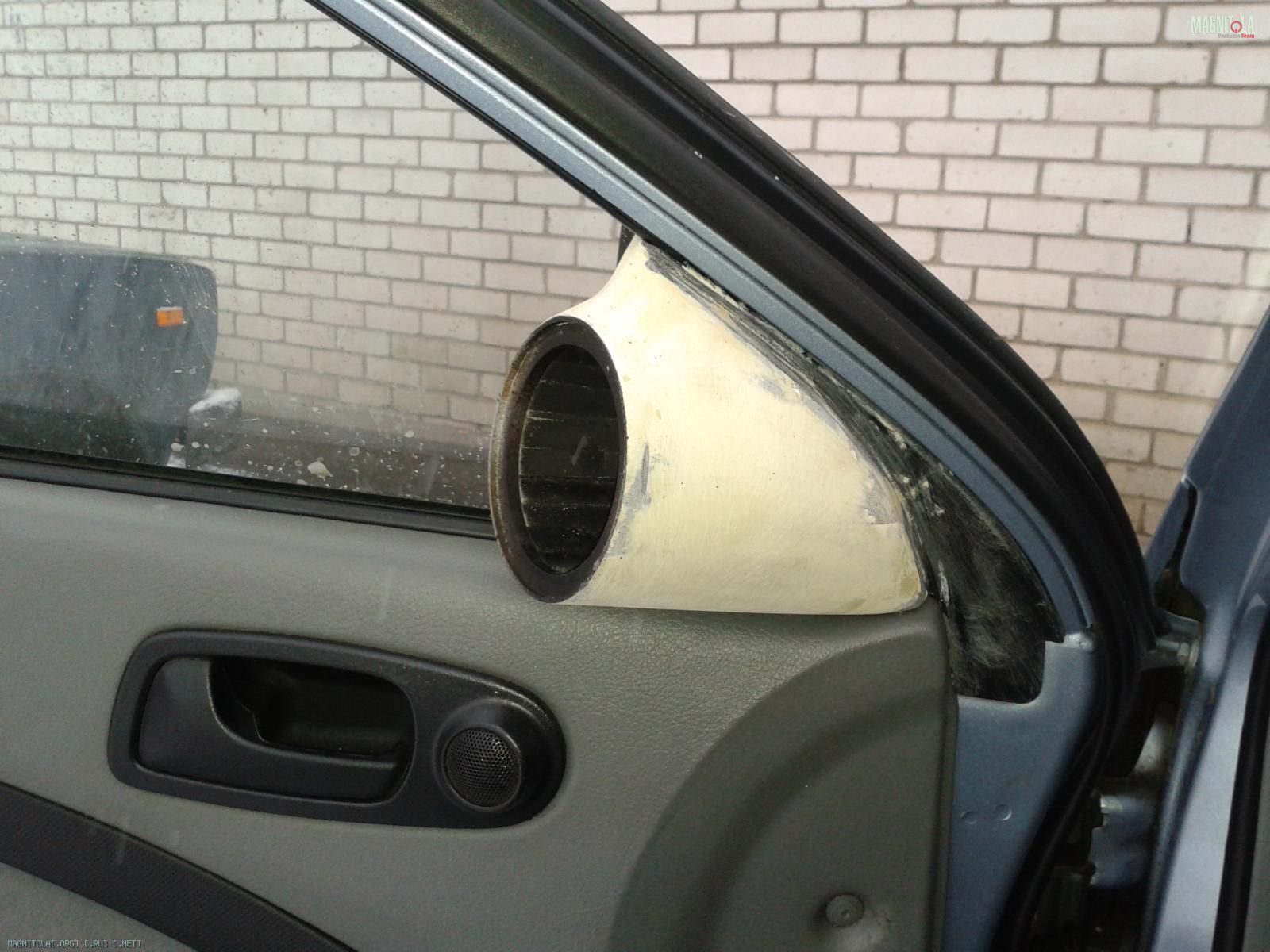

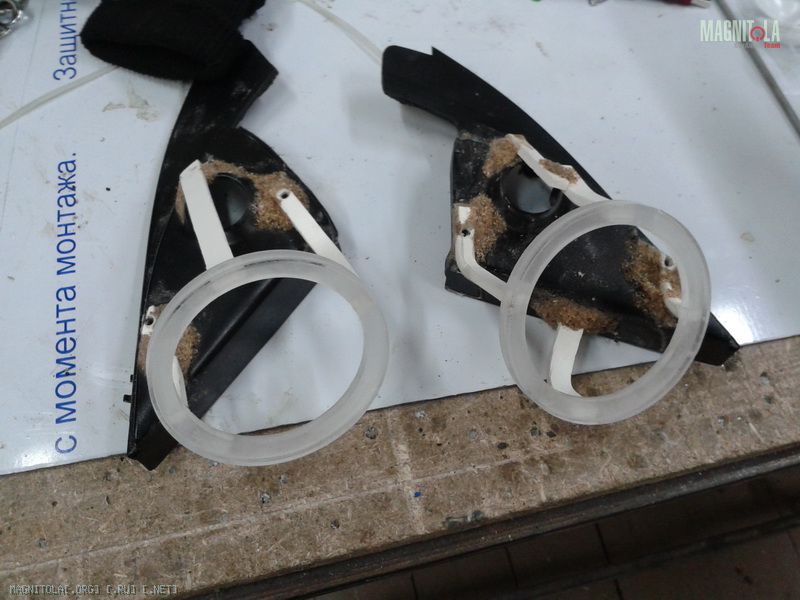

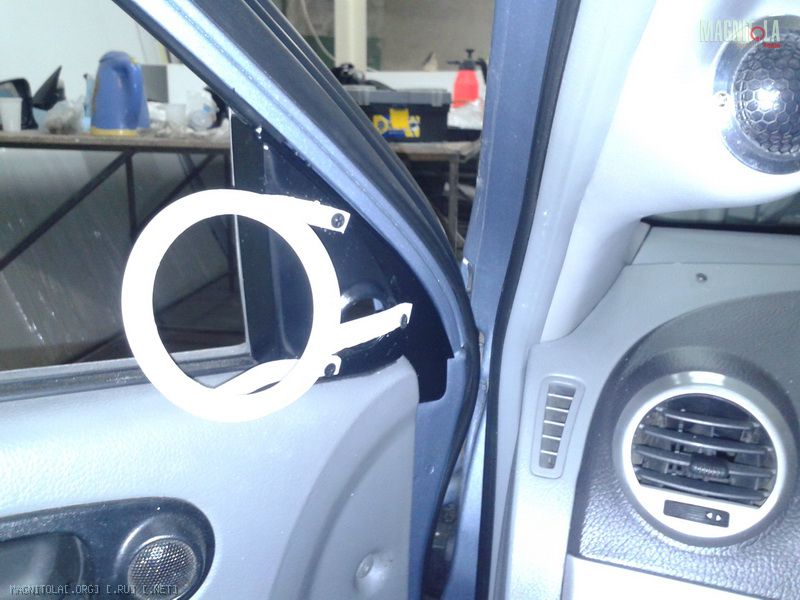

Я не покупал,прямо на какие были и сделал подики под СЧ.
Вложение 405084Вложение 405086Вложение 405088

Цитата:

---

Сообщение от VoVaN

Я так понимаю еще теряются и лопаются накладки на ручки и клипсы и пистоны различные, как с этим делом?

---

С накладками на ручки вообще проблемы были со снятием. Этож надо так извратиться корейцам. Я принаровился так: откручиваем карту,снимаем уголок накладки зеркала,освобождаем карту с клипс и затем покачивая карту в разные стороны,накладки сами соскакивают со своих креплений. А вот клипсы на карте у нас добротные,я ни одну не менял. Пристёгиваются обратно на ура!

Цитата:

---

Сообщение от VoVaN

При разборке дверь шумностью гремящих внутри девайсов напомнила девятку... как с этим боролися?

---

Я резиновые трубочки везде одевал. Проводка в битопласт обёрнута.

Цитата:

---

Сообщение от VoVaN

да не судейство а предстоит мне делать что-то подобное в ближайшие дни.

---

Впринципе ничего сложного после ВАЗа я не увидел. Удачи!

MyLacetti, приветствую! Пересекались как то на Лачетти форуме.

Про резиновые трубочки пожалуйста поподробней?
Кольца под вифу у меня есть из текстолитоподобного материала, глубина я так понял удобоваримая наберется в процессе их подгонки, теперь по диаметру выяснить осталось - они 170мм т.е пошире остальных.
И еще как будет себя вести карта с такими штуками под ней.
Да решетки на карте так понимаю несъемные?

Цитата:

---

Сообщение от VoVaN

Про резиновые трубочки пожалуйста поподробней?

---

Подходящую трубочку по диаметру разрезаешь вдоль и одеваешь на тяги.Вот и весь секрет:smile3:

Цитата:

---

Сообщение от VoVaN

глубина я так понял удобоваримая теперь по диаметру выяснить осталось.

---

С диаметром там тоже всё в порядке. Штатные дины на фронте 16е стоят. У меня стояли Микрики в недалёком прошлом,а они 172 в диаметре. Сейчас 6в2 Утопия.
По подиумам я на нашем профильном форуме всё расписывал.

Подиумы

http://clippu.net/threads/%D0%9B%D0%...-2.608/page-10

Там же можно и другие мои темы глянуть,там и про стойки есть и вообще весь инстал.

Инстал

http://clippu.net/threads/%D0%9F%D0%...%82%D0%B8.174/

.

Комментарий модератора

Max-x-x:

Прошу в дальнейшем выкладывать Ваши фотографии на ресурс магнитола. Тем более, что они сидят в первом сообщении. Отредактировано.

Отлично бум посмотреть
Я думал профильный лачклуб )))

Цитата:

---

Сообщение от VoVaN

Я думал профильный лачклуб

---

Неее,на лачклубе вообще фотки не загрузить. Не удобно,нужно размер изменять изображения. И более 5 файлов не вставить.
А это наш Воронежский(и не только) форум по АЗ.

Вот пдф по мидам судя по всему диаметр 180, посадка вифы равна 78, ну и общий расход места получатся под 95-100мм с учетом работы диффузора. А пройдет ли...

Комментарий модератора

Max-x-x:

На форуме запрещены ссылки на сторонние интернет-магазины. Файл pdf с характеристиками можно загрузить на сайт. Отредактировано.

По посадке проблем точно не будет. По диаметру опять же зависит от проставочного кольца,которое будете делать.. Там от обшивки до мидбасса тоже место есть. Придётся валик из битопласта делать. По крайней мере у меня в хетче так. Не думаю что седан по другому внутри слеплен. Только у меня мидбасс выведен за обшивку.

VoVaN, У седана проблема в том что сам динамик расположен не по центру сетки. Мои от хеликса по размеру почти подходят, но тогда придется переносить динамик и резать метал, а он там идет на изгиб, т.е. получится очень много сноски с самим проставочным. Мне и так его придется сажать на стеклошпаклевку.

Цитата:

---

Сообщение от Black Angel

MyLacetti, приветствую! Пересекались как то на Лачетти форуме.

---

привет!я уж и не помню,,,,Ж)

Цитата:

---

Сообщение от fox proteus

один из двух (красный или жёлтый) - лучше бы подключить к ACC, чтобы не дох аккумулятор при долгой стоянке. А чтобы на стоянке слушать музыку (если без ACC пиванер не включается), то можно кинуть всего один диодик с REM выхода магнитолы на ACC вход магнитолы. Тогда Вы сначала при включенном зажигании включаете пиванер, потом выключаете зажигание, но он остается играющим.

---

Да простит меня автор темы!)
А какой именно диодик??? можно как нить по подробнее куда его и как ставить?
Схемка то хорошая, хитрая) в общем мне нравиться...
Это получается что питалово на магнитлу перестало идти отключаем пиванер он перестает подавать питание на REM и сам себя выключает ? я правильно понял схему?

Цитата:

---

Сообщение от Pills

Да простит меня автор темы!)
А какой именно диодик??? можно как нить по подробнее куда его и как ставить?

---

Я ток ЗА! Сам собираюсь так сделать в будущем..

Цитата:

---

Сообщение от Pills

перестает подавать питание на REM и сам себя выключает ?

---

И сам себе потом не даст включиться))) Правильно поняли схему. Диод - да почти любой. если покупать будете - обрисуйте ситуёвину, скажите, что ток через него в нормальном направлении идти будет не больше 1А, обратный ток ему нужно не пропускать примерно такой же. Напряжение будет не более 20 вольт. Вам подберут. Если выпаивать откуда-нибудь будете - так точно любой)))

вот и тут послежу!

Цитата:

---

Сообщение от podisha

вот и тут послежу!

---

Следи,Антоха,следи) а я пока начну рассказывать)
Вобщем так,господа,моё детище с прошлого сезона притерпело полное изменение)))как по составу компонентов,так и полный переинсталл. Концепция осталась прежней- 3+саб,но саб теперь фронтально.
Терпение...постараюсь всё по порядку)))

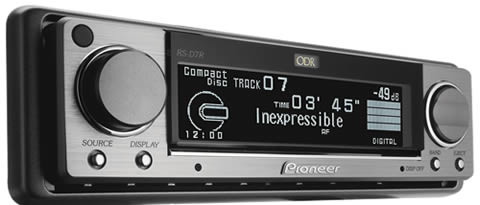

ГУ пионер 99 был заменен на ОDR D7R. Это пожалуй самое первое что я поменял.
Вложение 516014

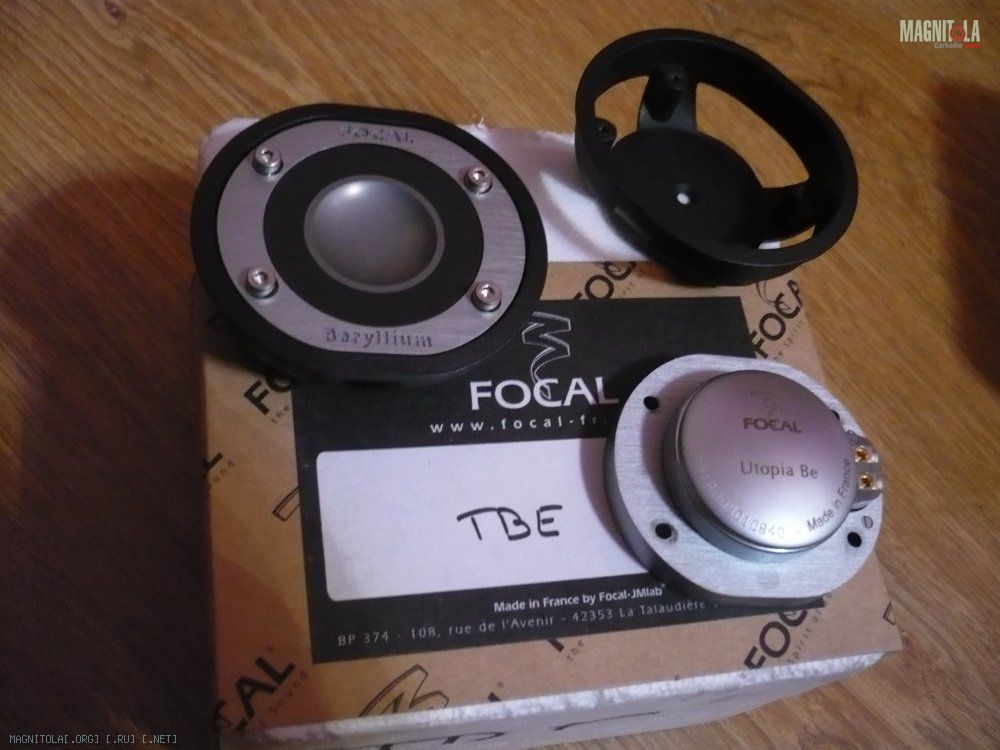

Ну а следом пошли вход свистки. ТН 53 аппгрейдил на Фокалы ТБЕ
Вложение 516016
Серединки остались прежние фокал 3W2(пока). Мидбасс Саунд Монитор SGX 6010.
Усилительный парк поменялся практически полностью,кроме сабоваго уся ВРх 1.500.

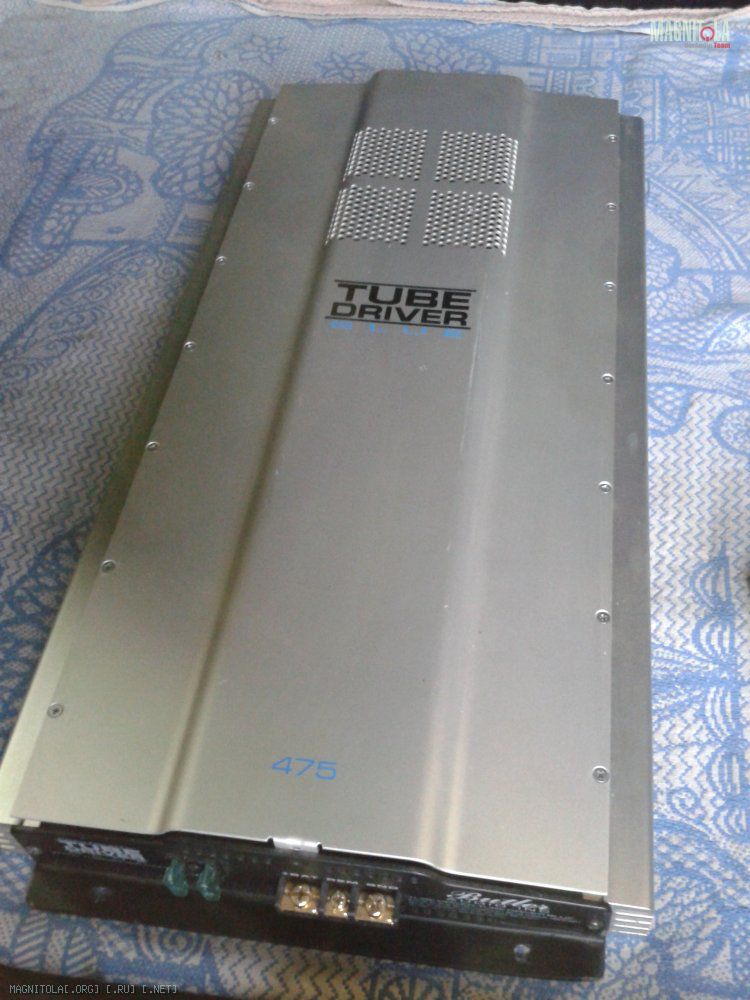

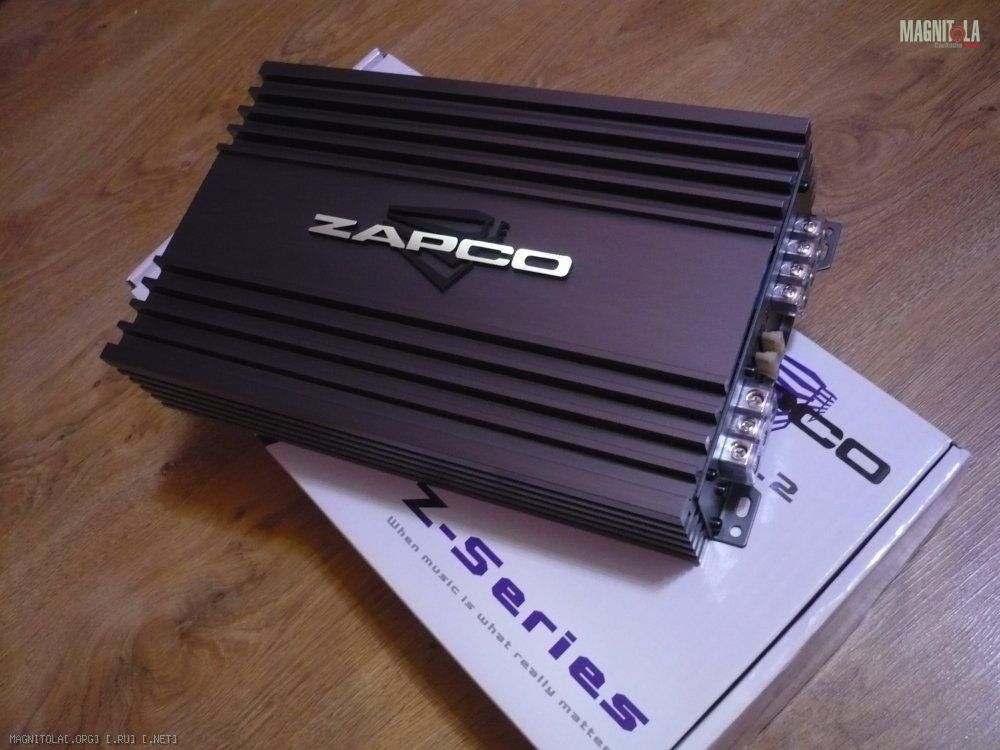

На сч/вч трудится утвиканный Алексеем Батлет ТДБ 475,а на мидбасс Запко Z 150.2
Вложение 516018Вложение 516020

Да,чуть не забыл... Сабик Пирлес XXLS 12,который был установлен в короб стелс в заднее левое крыло я продал,и его место занял его младшенький брат Пирлесс XXLS 10,но установленный уже фронтально,на место переднего бардачка.
Фоты как делался сам короб в бардачёк со всеми ньюансами выложу чуть позже.

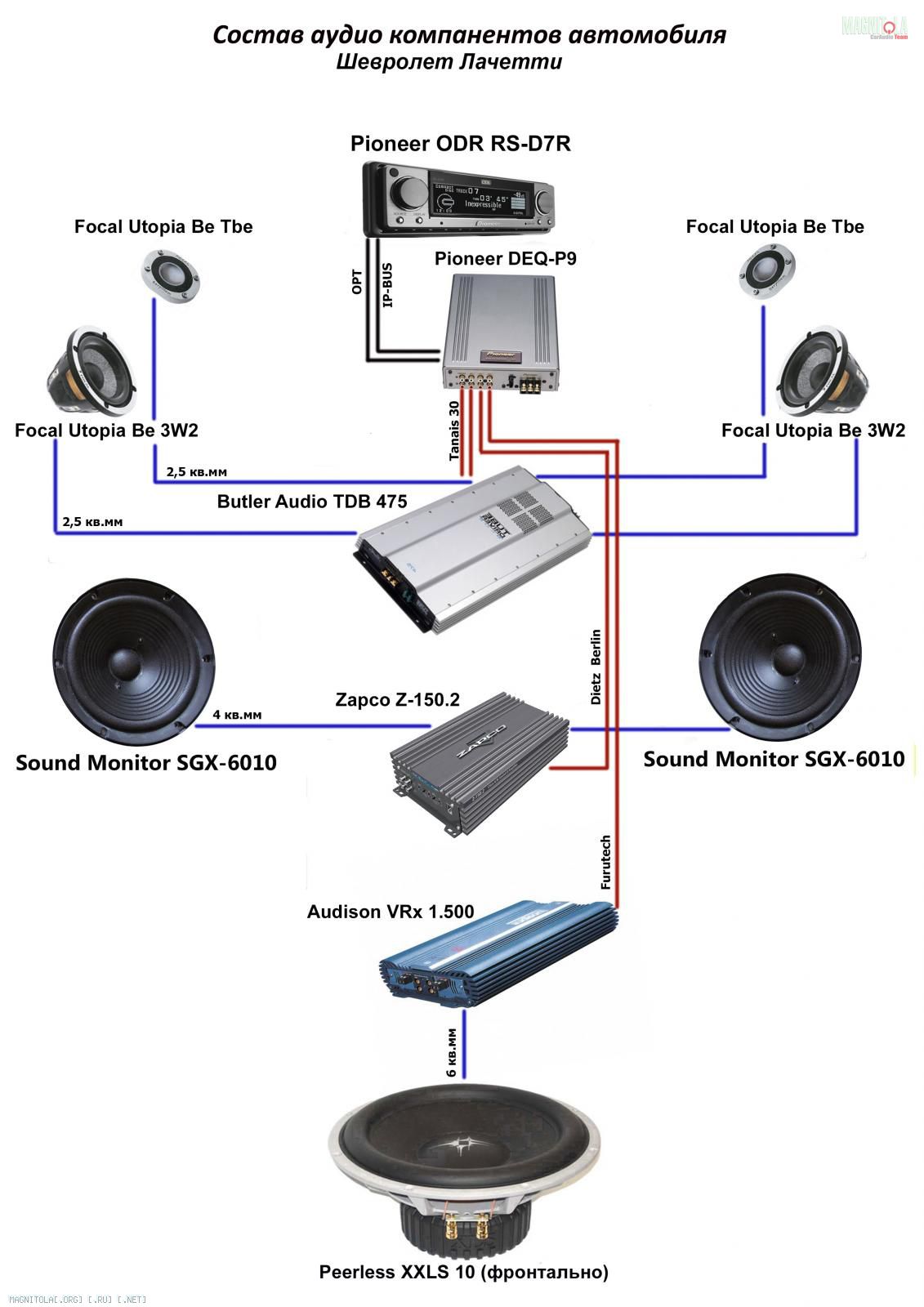

На данный момент(на этот сезон) состав системы выглядит вот так:
Вложение 516024

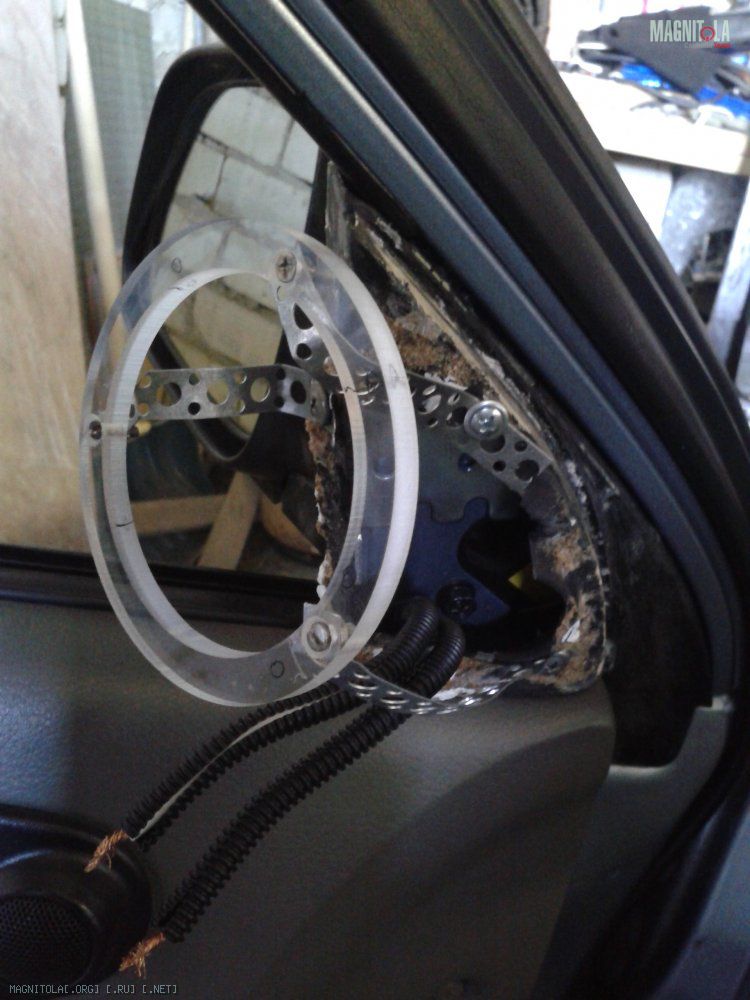

Расскажу как делались подиумы под СЧ. Может эта технология кому нибудь пригодится. Ну прежде чем начал делать подики,недели три ездил с разным направлением сч/вч. Каждое направление поднастраивалось. И в конечном итоге направление вышло такое: левые сч/вч на правую бровь водителя, правые сч/вч на левую бровь пассажира.Проще сказать каждые на свой подголовник. Ось примерно горизонтально полу. При направлении пользовался лазерной указкой,тупо отобранной у сына))) Прикрепил опорное кольцо с помощью перфоленты к штатному уголку
Вложение 516030

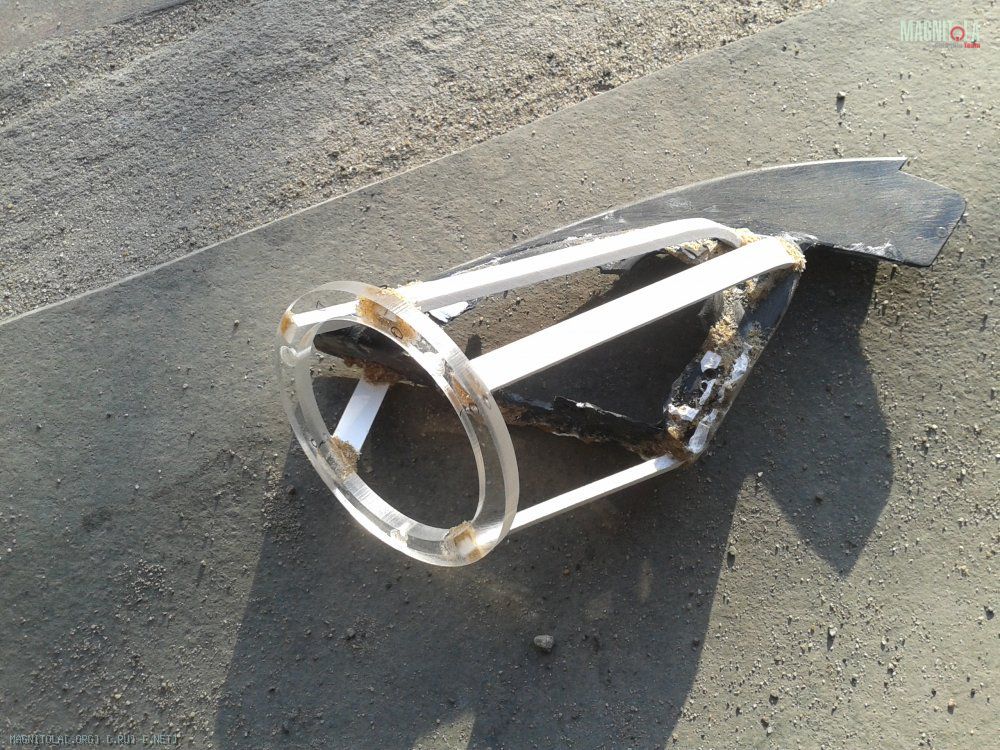

Затем снял уголок,и с помощью полосок ПВХ закрепил кольцо окончательно:
Вложение 516032

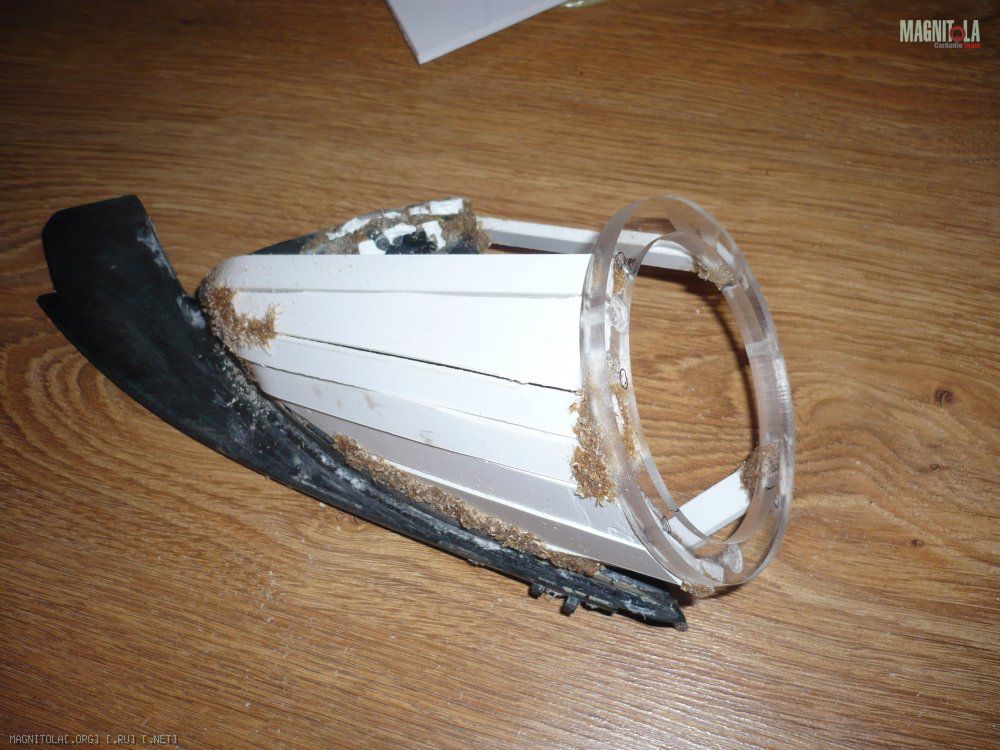

По той же схеме и другой борт.За тем полосками пвх разной ширины постепенно начал выклеивать подиумы по кругу:
Вложение 516034
Для прочности крепления полосок на стыке использовал опилки.Клеял на клей Космофен СА 12.

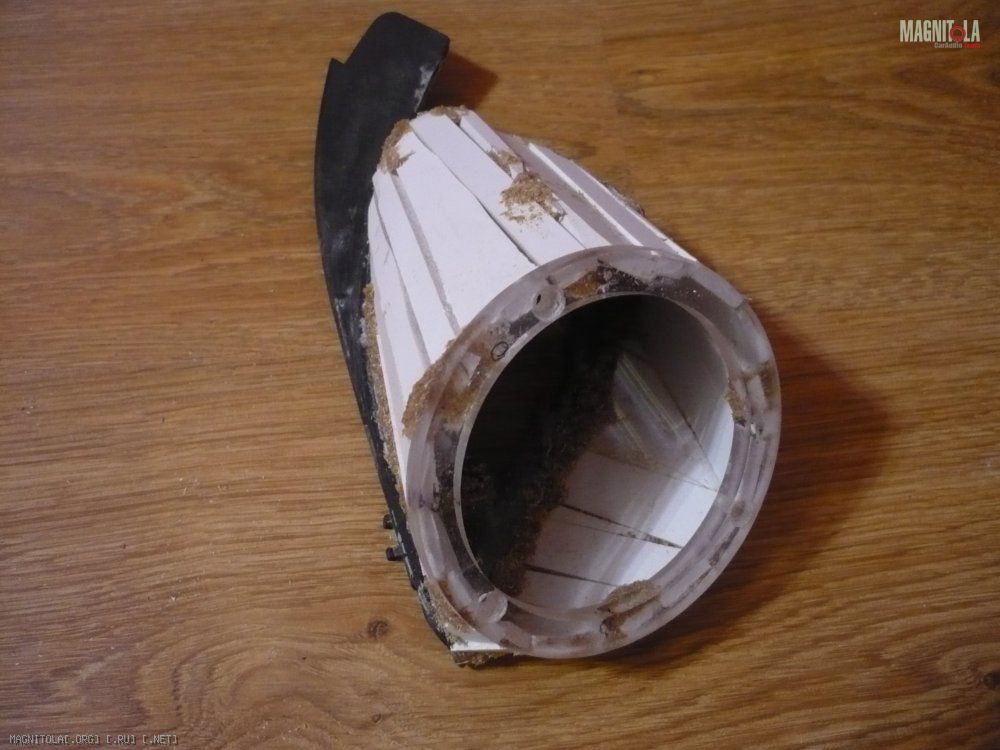

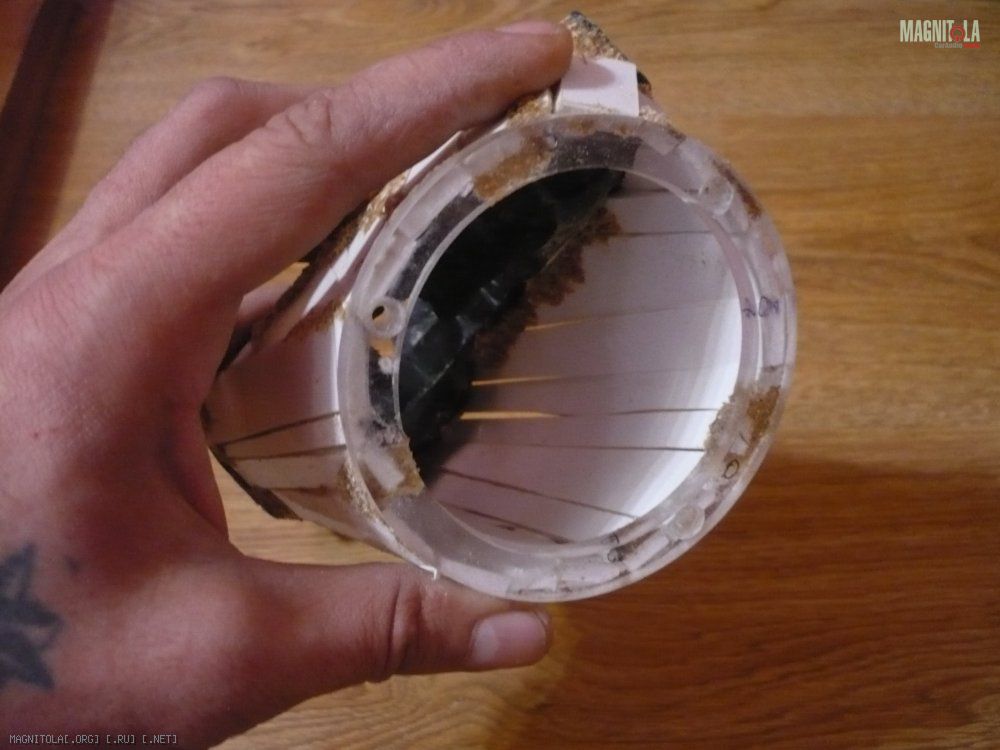

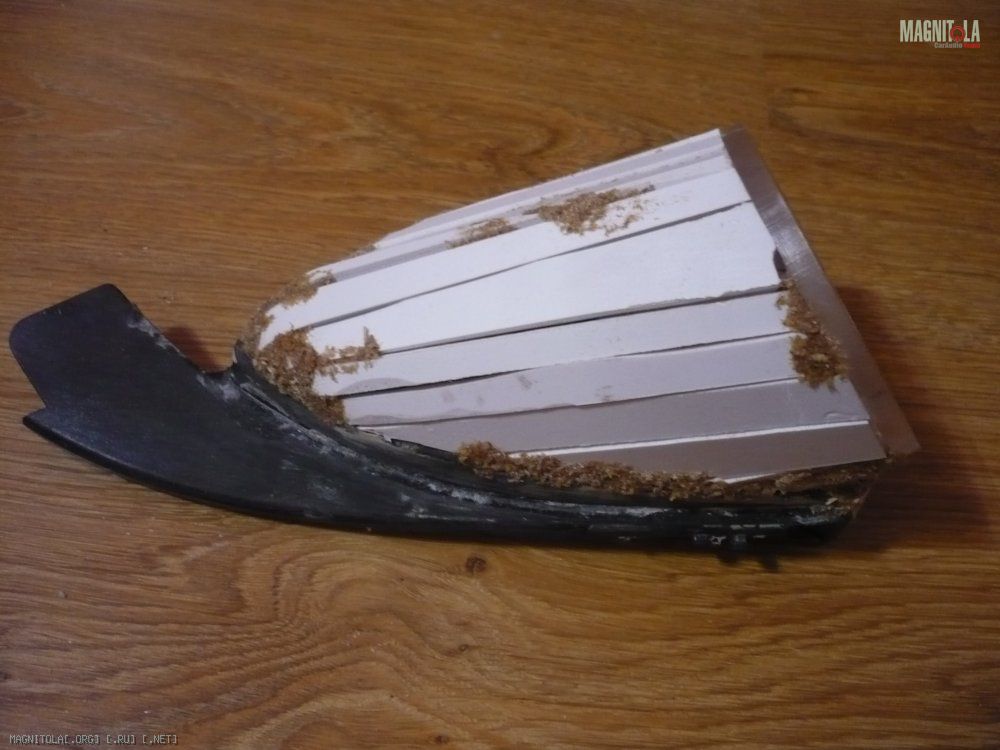

Ну вот уже готовый отформованный подиум левого сч:
Вложение 516036Вложение 516038Вложение 516040

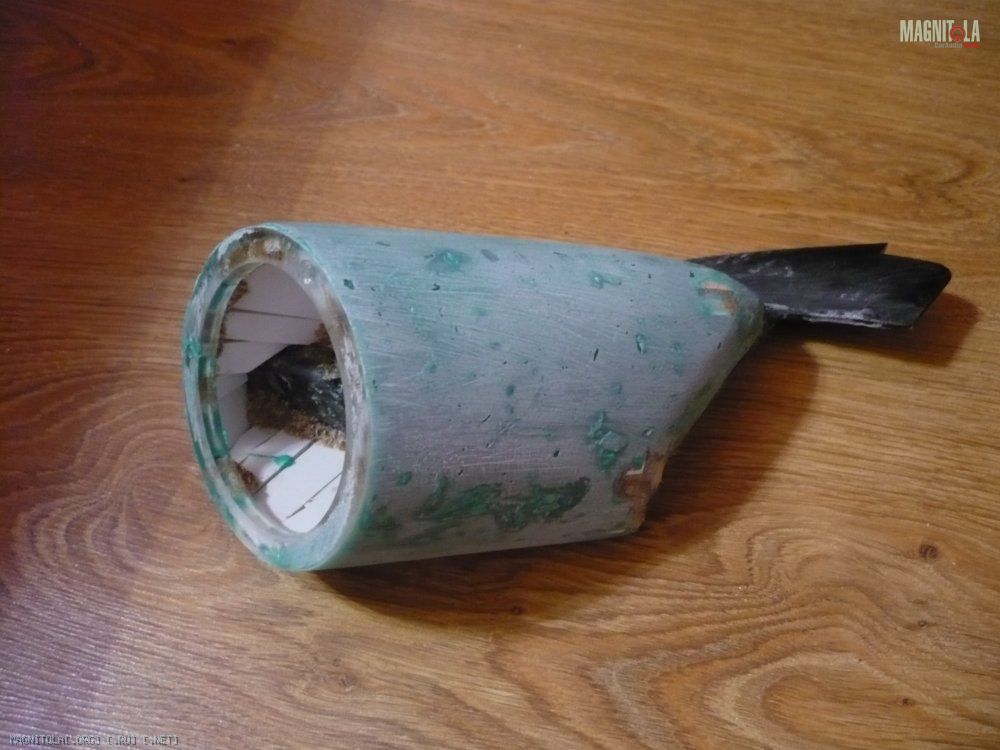

Далее остаётся нанести стеклошпатлёвку и выровнять подиумы. И много,много,много шкурить...))) Окончательная доводка финишной шпатлёвкой. Окончательный вид подиумов готовых к обтяжке:
Вложение 516042Вложение 516044

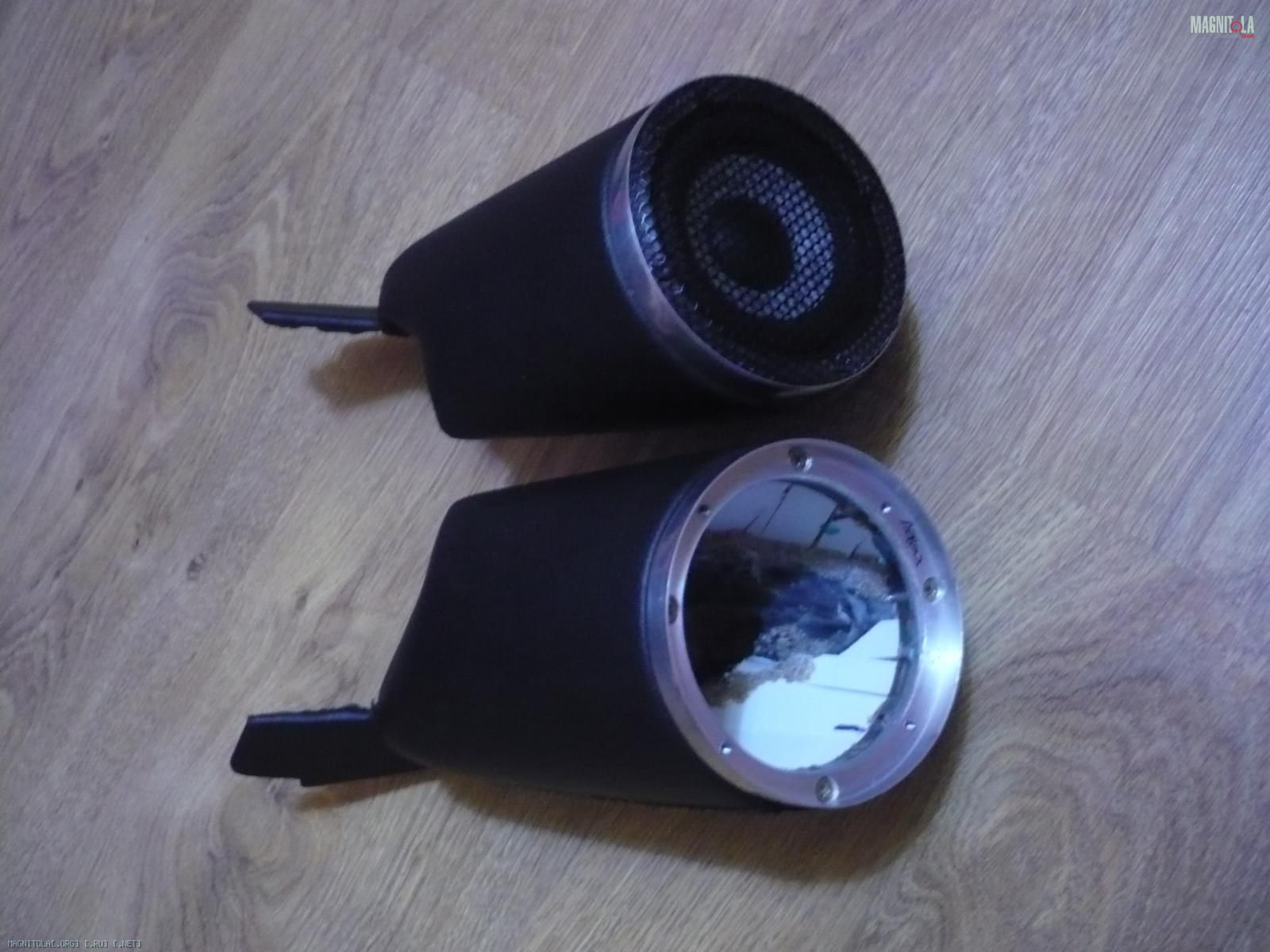

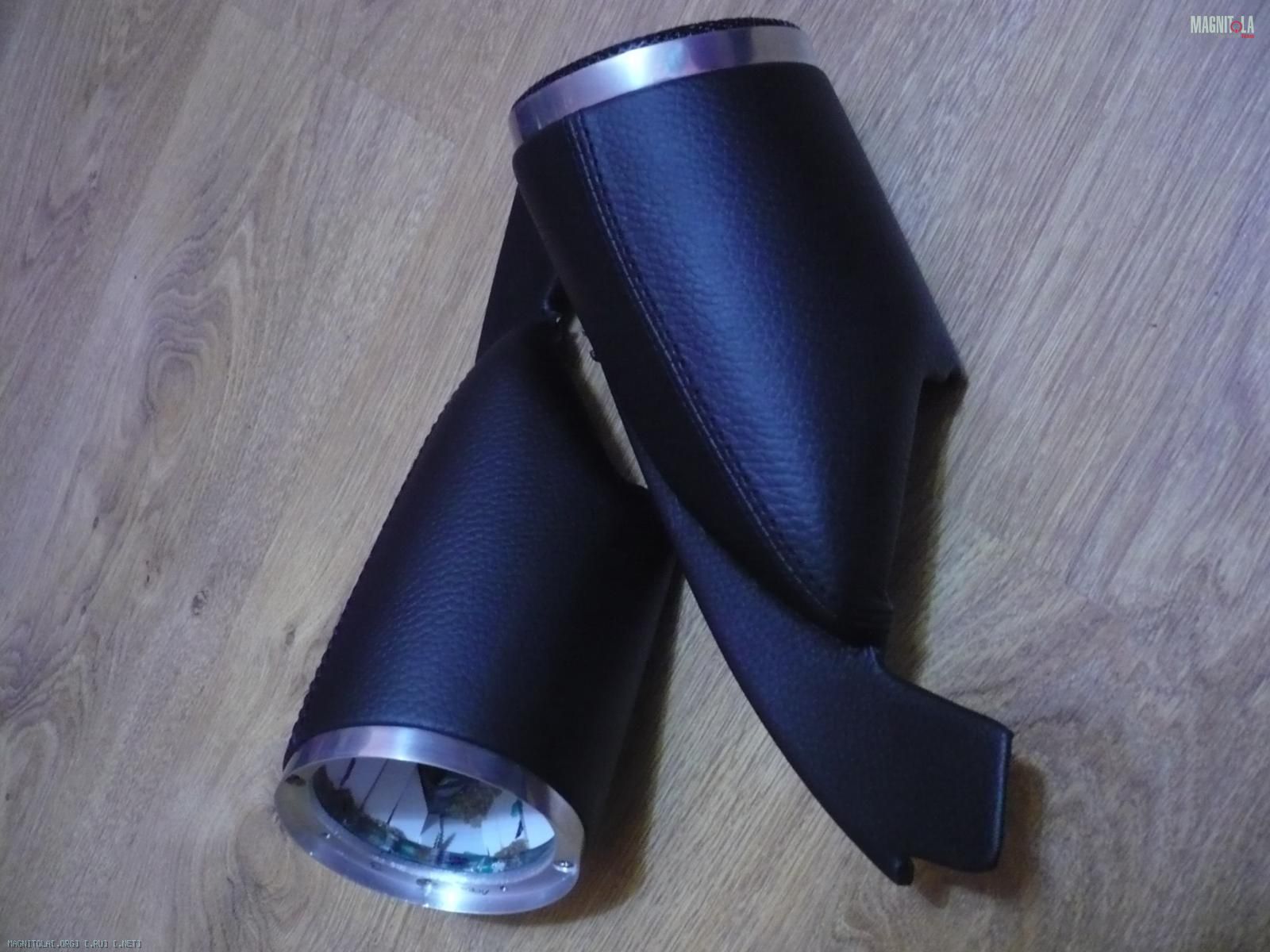

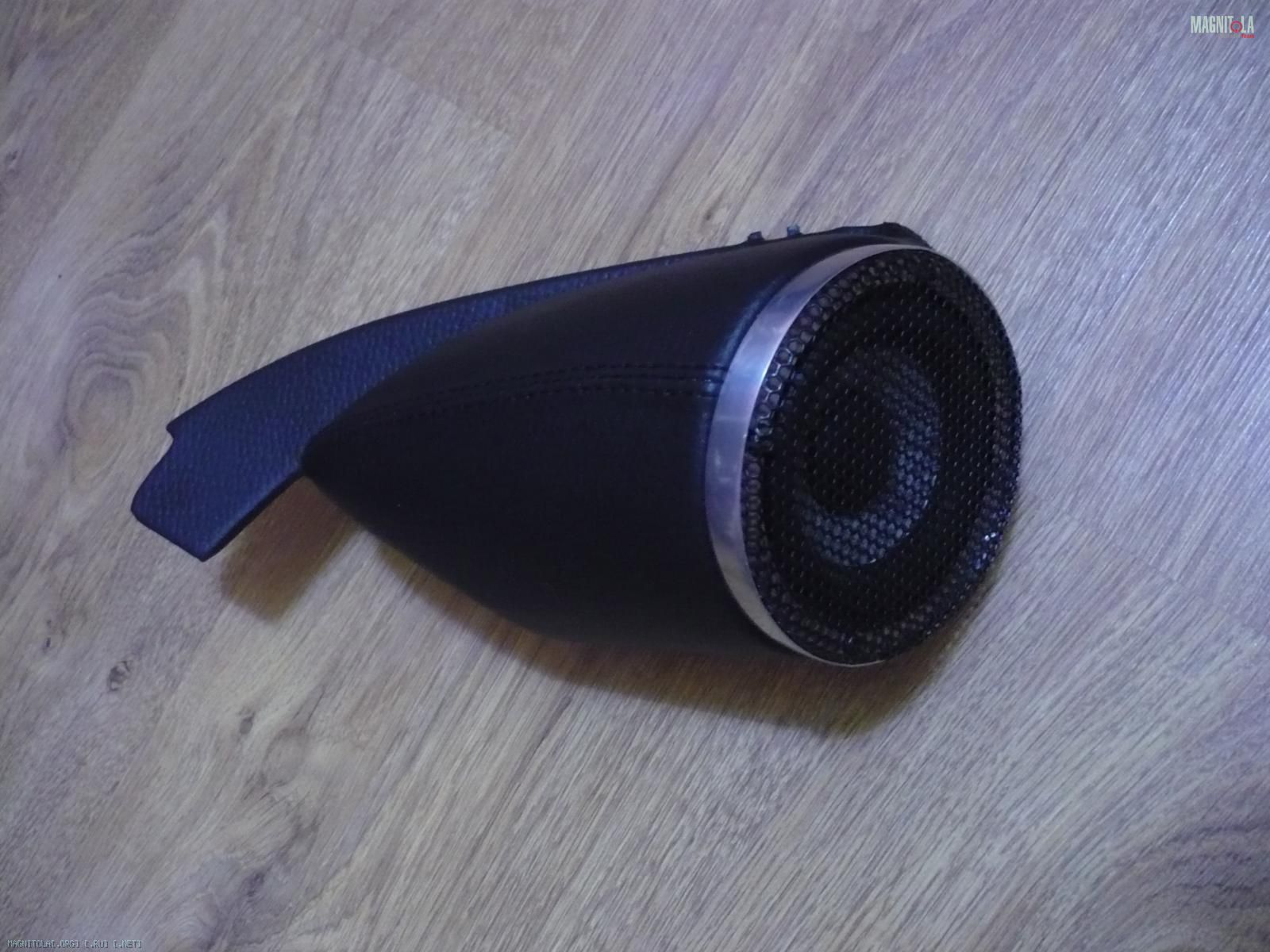

К сожалению винилом без шва обтянуть не получилось,то ли опыта не хватило(что скорее всего) то ли форма слишком сложная. Пришлось отдать подиумы на обтяжку специально обученным людям!))) Это пожалуй единственное,что я не делал своими руками есличоЧерез пару дней уже всё обтянули (со швом):
Вложение 516046Вложение 516048Вложение 516050

А регулировку зеркал куда перенес?

Цитата:

---

Сообщение от =MOpgBA=

А регулировку зеркал куда перенес?

---

У меня 52-ая комплектация(средняя), там механическая регулировка.))) ПоЕнтому окошко открываешь и ручками,ручками...3Ы 3Ы 3Ы
За 3 года пользования данным авто,ток пару раз регулировал,достаточно жёстко зеркала крутятся,поэтому дискомфорта не испытываю. Ну а музыка этож наше всё,чем то приходится жертвовать)))

Ясно. А у меня так не получится. Если только переносить на панель. Но мне бы еще 2-ку сделать а уж потом трешку городить.
