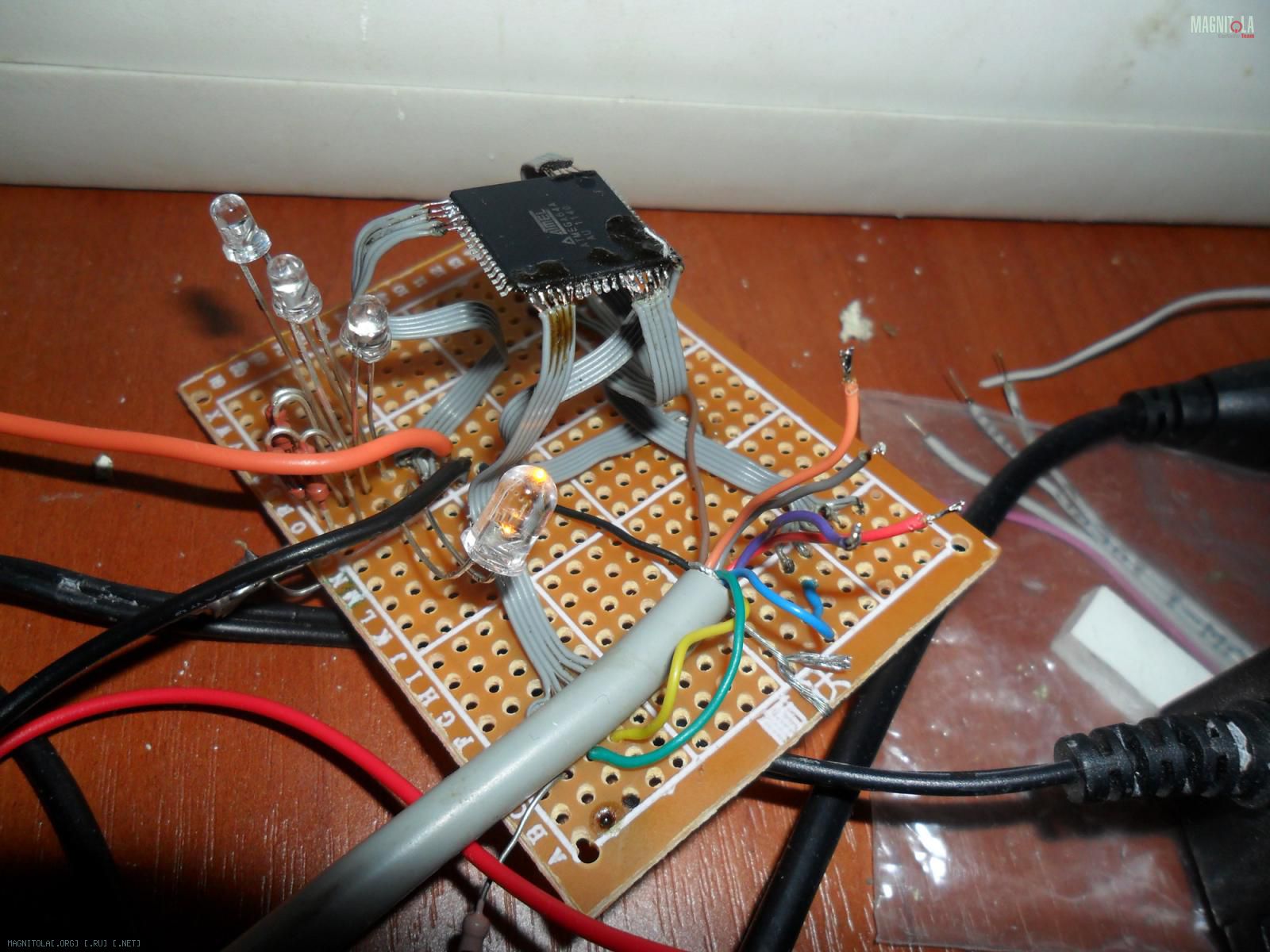

А вообще - навесной монтаж - наше всё))))))
Вложение 467856
Фотка - не моя, хотя у меня недавно нечто похожее было скоро фотки покажу;)
Вид для печати
А вообще - навесной монтаж - наше всё))))))
Вложение 467856
Фотка - не моя, хотя у меня недавно нечто похожее было скоро фотки покажу;)
А что рассказывать - берешь канцелярский ножик. или скальпель, если есть. Удаляешь висящую в воздухе оторванную медную фольгу, запомнив, какие места эта дорога соединяла. Счищаешь по краям того места, где оторвана дорога лак с небольших кусочков платы, потом берёшь две-три волосинки из какого-нибудь гибкого провода, скручиваешь, лудишь их хорошенько, изгибаешь по форме дороги, обрезаешь лишнее, на места платы, очищенные от лака, капаешь хорошую порцию флюса (лучше - той самой спиртовой канифоли), лудишь. Потом прикладываешь луженый проводник к двум пятачкам на плате и тыкаешь два раза паяльником. Всё, дорога восстановлена.Цитата:
Сообщение от x-diz

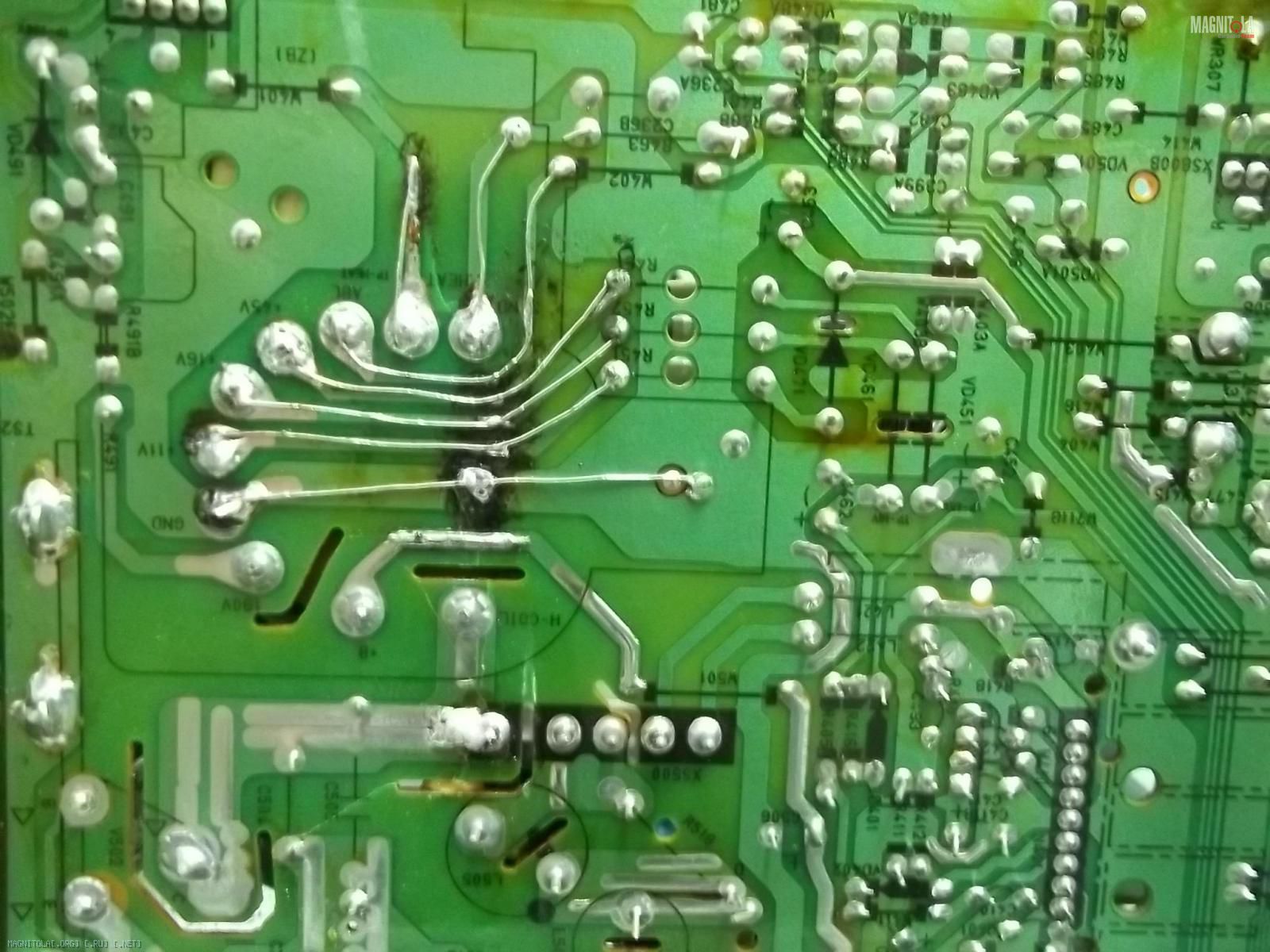

Если дорога просто перерезана, то по краям разреза счищаешь лак, лудишь, а потом соединяешь разрез сверху каплей припоя.
Вот примерно так:
Вложение 467858
хзЦитата:
Сообщение от fox proteus

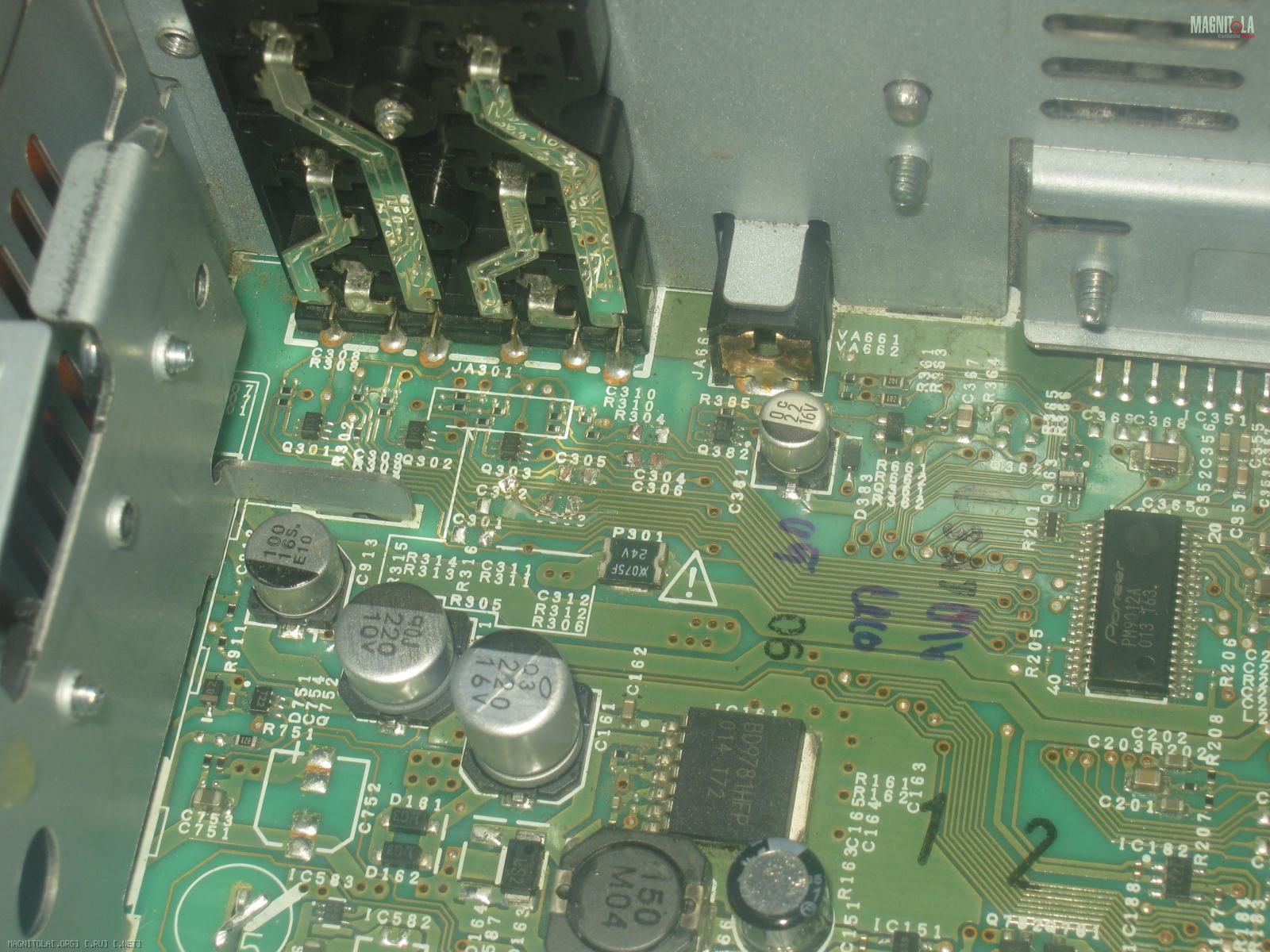

на 1-м мм две дорожки. То что видно на фотке пыль, я без увеличения не вижу. Я думал я её помыл. Хотя зрение было нормальное.
Вложение 467860
Хотя. Так то я её, дорожку не оторвал до конца. Чем её обратно приклеить?
Если лак счистмшь только там, где надо, то и облудится только то, что нужно. А ещё можно проследить по дороге ближайшие места пайки. Там будет чуть проще.
Что-то я не вижу на фотке оторванной дороги. Куда смотреть?:)
Натапал толком, простите за очепятки
Левый верхний угол. Над С301, т.е оторван С302Цитата:
Сообщение от fox proteus
Всё, увидел. Можно попробовать на цианакрилат подклеить обратно. Но никак не могу представить этот процесс живьём))) А ты этот кондёр на место чтоль будешь ставить? или вместо него Впаивать обычный, не SMD? Если обычный - то реально не парься - найди, где эта дорога кончается и подпаяйся туда проводком.
Эх, всё должно было идти по другому
http://magnitola.org/pioneer/147577-...eh-7200sd.html
Да намана всё! ты, главное, попробуй и всё получится. Эт фигня. Честно говорю! Всё, я от компа убегаю, буду писать что попало с телефона)))Цитата:
Сообщение от x-diz
Каким клеем клеят кондюки на платы, которые на боку лежат? Термоклей из пистолета подойдет?
