Как чувствуешь себя?
Я вчера так долго вайфай ловил, а ты его опять разобрать предлагаешь? :laugh2:Цитата:
Сообщение от fox proteus
А до кнопки и разъема не добрался. Хотя до кнопки вроде знаю как.
Чувствую себя... Как будто после операции))) Намана, уже поужинал и походил.
Не волнуйся ты так - я свой сначала пять раз разбирал, когда с оптическим выходом возился, а потом ещё три - когда готовил провода для подключения к БП и искал, как отключить датчик закрытия крышки - напомню, он отключал кнопку питания в закрытом состоянии:) Так что ты винтики выкрути и сложи в коробок. Когда всё заработает - вкрутишь)))
Насмартфонил
Что за датчик? Я думал в установках винды отключить, что бы не отходил в спящий режим.
Я же описывал у себя все мытарства:) дело в том, что этот датчик, кроме того, что даёт винде сигнал о закрытии крышки ещё и физически отключает кнопку включения-выключения. Получается, что ноут включается блоком питания только при открытом экране. А при закрытом - не включается и не выключается. Датчик нашёлся просто - я взял скрепку и проводил ею по рамке экрана и нашёл магнит, на который реагирует датчик при закрытии экрана. А дальше - два пути. Либо ампутировать магнит, либо ампутировать датчик. Мой датчик оказался на отдельной платке с "горячими кнопочками", которые отдельно от клавиатуры. Я уж не помню, что там за хрень была на них выведена. Я эту платка тупо отключил от материнки и всё. В твоём случае - надо проверить. Если та же беда - то проще будет вынуть магнит, т.к. рамку дисплея ты уже разбирать умеешь)))Цитата:
Сообщение от x-diz
А в настройках винды я выставил автоотключене экрана через 3 минуты, чтобы он не грелся лишний раз
Насмартфонил

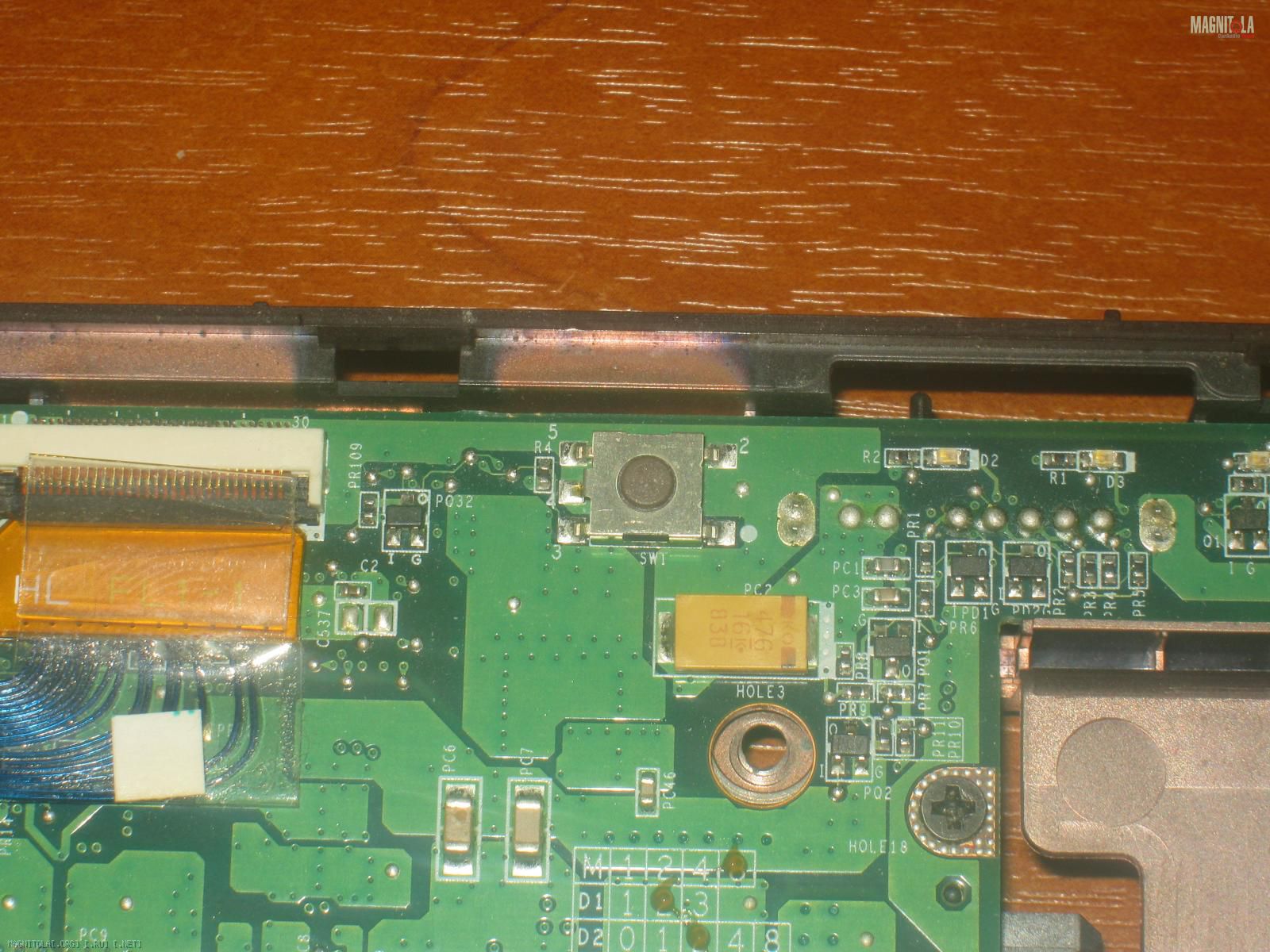

Кнопка.
С этой стороны паять?
Вложение 481498

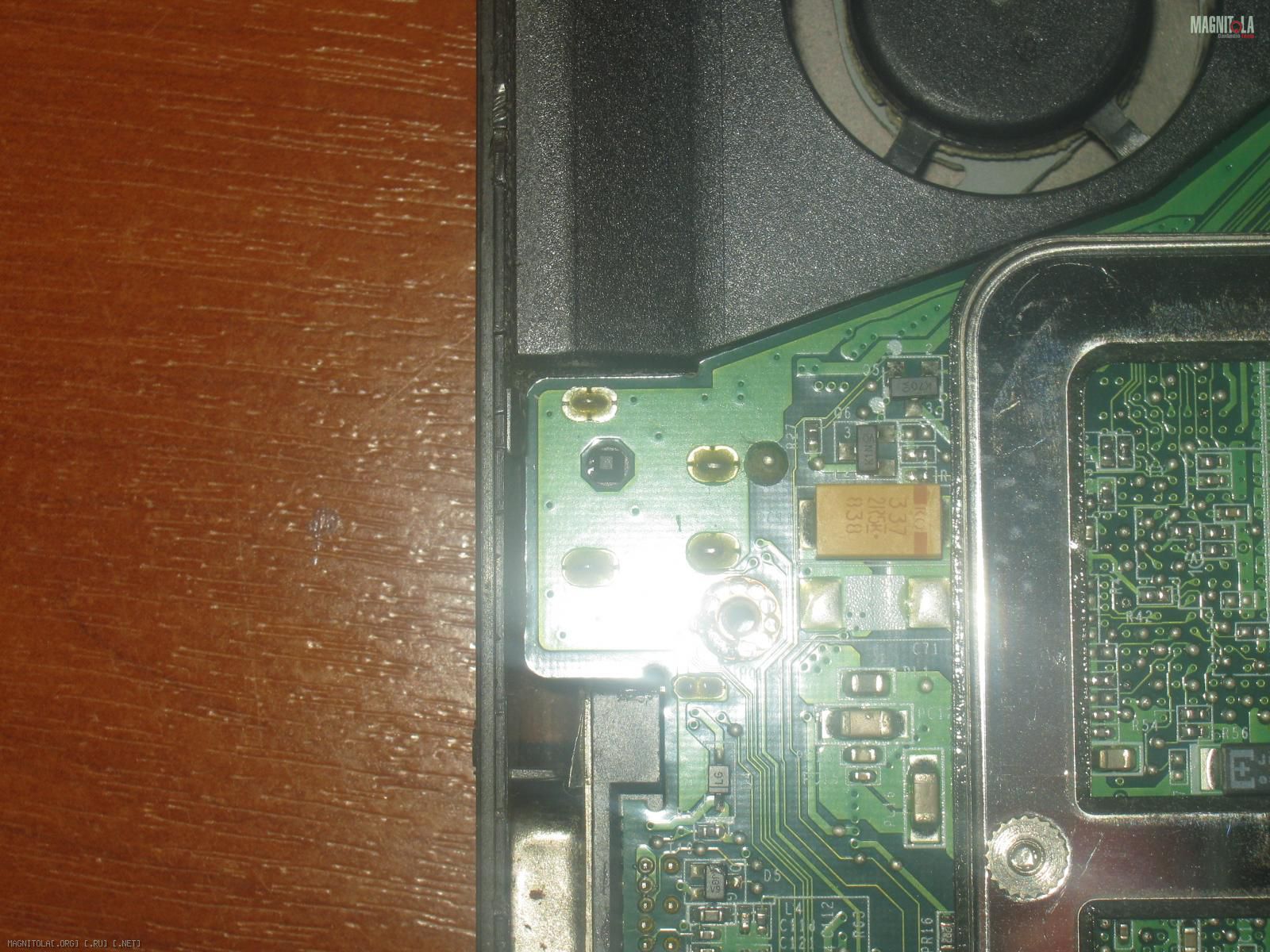

А тут разъем для сетевого кабеля. Как его, ну ты понял зызызы
Вложение 481500
С другой стороны паять?
Паяй всё прям сверху. Только заранее подумай, как развести и закрепить провода. Кнопку протыкай мультиметром сначала в ненажатом состоянии. Скорее всего, часть её ног уже спаяны между собой. Нужно вычислить нормально разомкнутые контакты и к ним припаяться.Цитата:
Сообщение от x-diz
Перед тем, как окончательно собирать - проверь, работает ли. Когда будешь подключать БП - сразу не спаивай всё намертво. Внутри него кнопка замыкается транзисторным ключом, а он чувствителен к полярности. Попробуй оба направления - в каком включиться и аыключитмя по команде БП, такое и запаивай.
На питание возьми провода хотя бы по 0,75 кв.мм. толще - замучаешься вытягивать из корпуса. На кнопку - достаточно пару жилок из компьютерной витой пары
Насмартфонил
---------- Сообщение добавлено 02.12.2013 в 23:15 ----------
Всё, я спать! А то тяжеловато уже
Насмартфонил
От наркоза не отошёл? Я уже всё разобрал зызызы
Вложение 481568

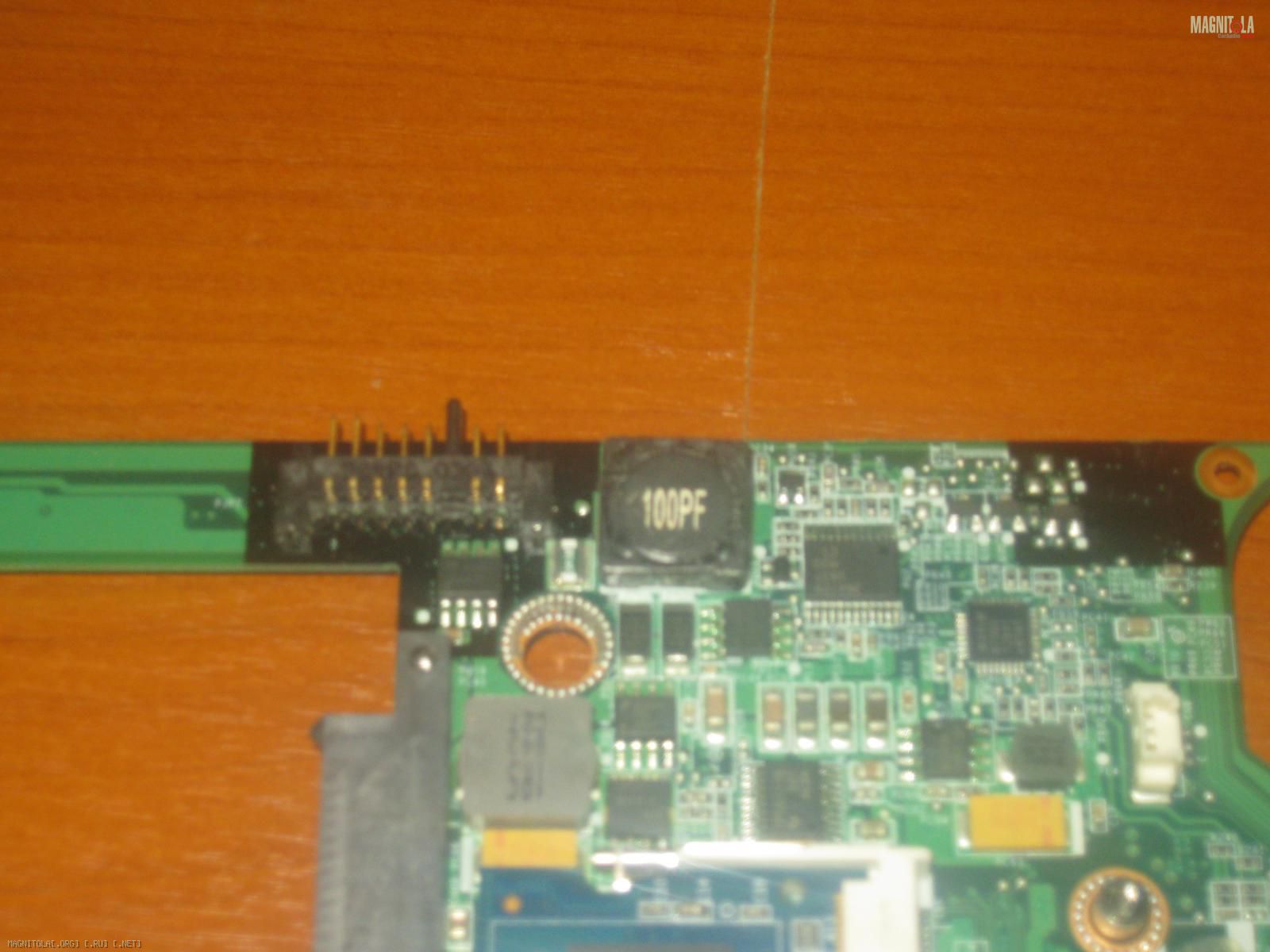

Вон та штука с цифрой 100 на обороте кнопки, на датчик не похож.
Вложение 481576
Извини, если что, я не всё прочитал пока, что ты написал. Сейчас буду изучать.

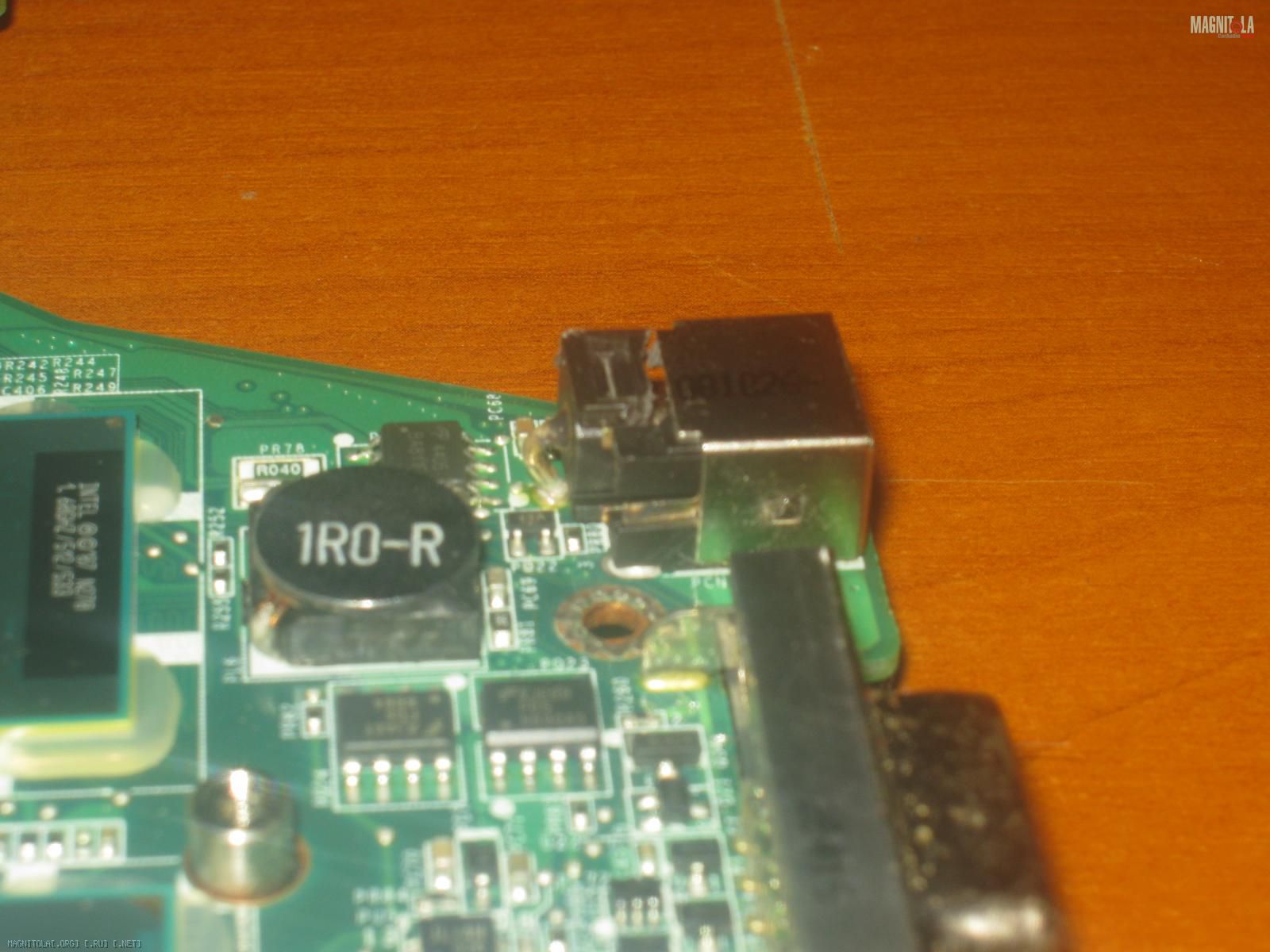

А вот и сеть. Вон та загагулина за входом наверное центральный контакт? А минус как видно можно прямо на корпус?
Вложение 481578
Хотя, да. Центральный канал выходит с той стороны. :laugh3:
Давай, спи!
Сегодня не буду всё равно делать. Это я так, разобрал что бы уже думалось лучше
---------- Сообщение добавлено 02.12.2013 в 23:58 ----------
Магнит нашёл. В колпачке закрывающем петлю. Так как я не знаю как датчик выглядит вытащу магнит. Там есть что то на плате рядом, но лучше оставлю :laugh2:
Не получается. Вчера вроде нашёл нужные ножки стал паять первый провод теперь коротит во всех положениях. апстену Вроде соплей нет. Отпаял, всё вычислил, а все равно.
Может батарейка села? В каком положении обычно измеряют сопротивление? И что я должен видеть? Я уже с ума схожу. Надеюсь, что это батарейка.
Вложение 482130
Пред сгорел в мультиметре :resent:
