Распределитель питания.
Долго я вынашивал этот план. Долго рисовал разные варианты. Имея опыт строительства чего либо на коленках понимаю, что должно быть всё предельно просто в изготовлении.
Предохранитель и клеммы были измерены со всех сторон и нарисованы в Кореле. Этого мне достаточно не ошибиться в расчетах и всегда когда захочу видеть перед глазами, а не держать всё в голове или чертить на бумаге.

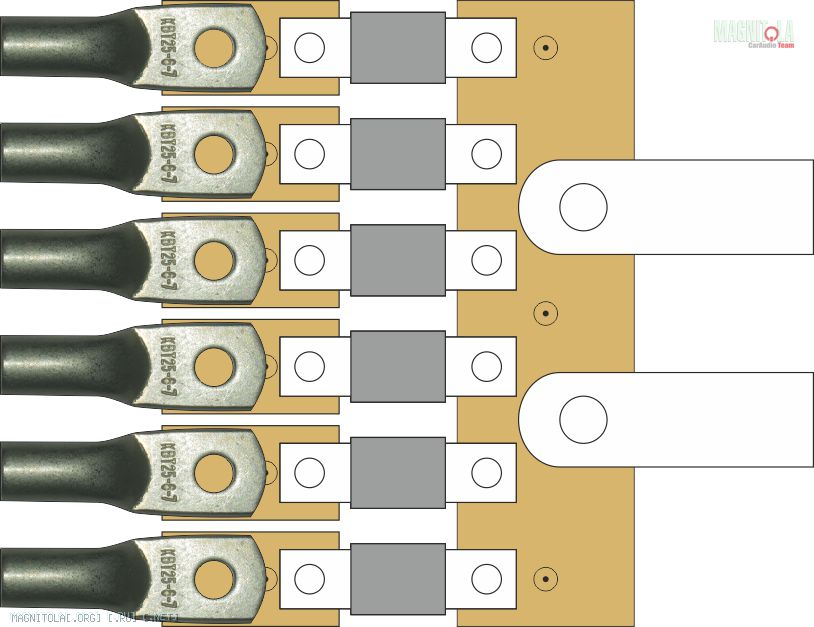

Последний вариант макета.
Вложение 491194

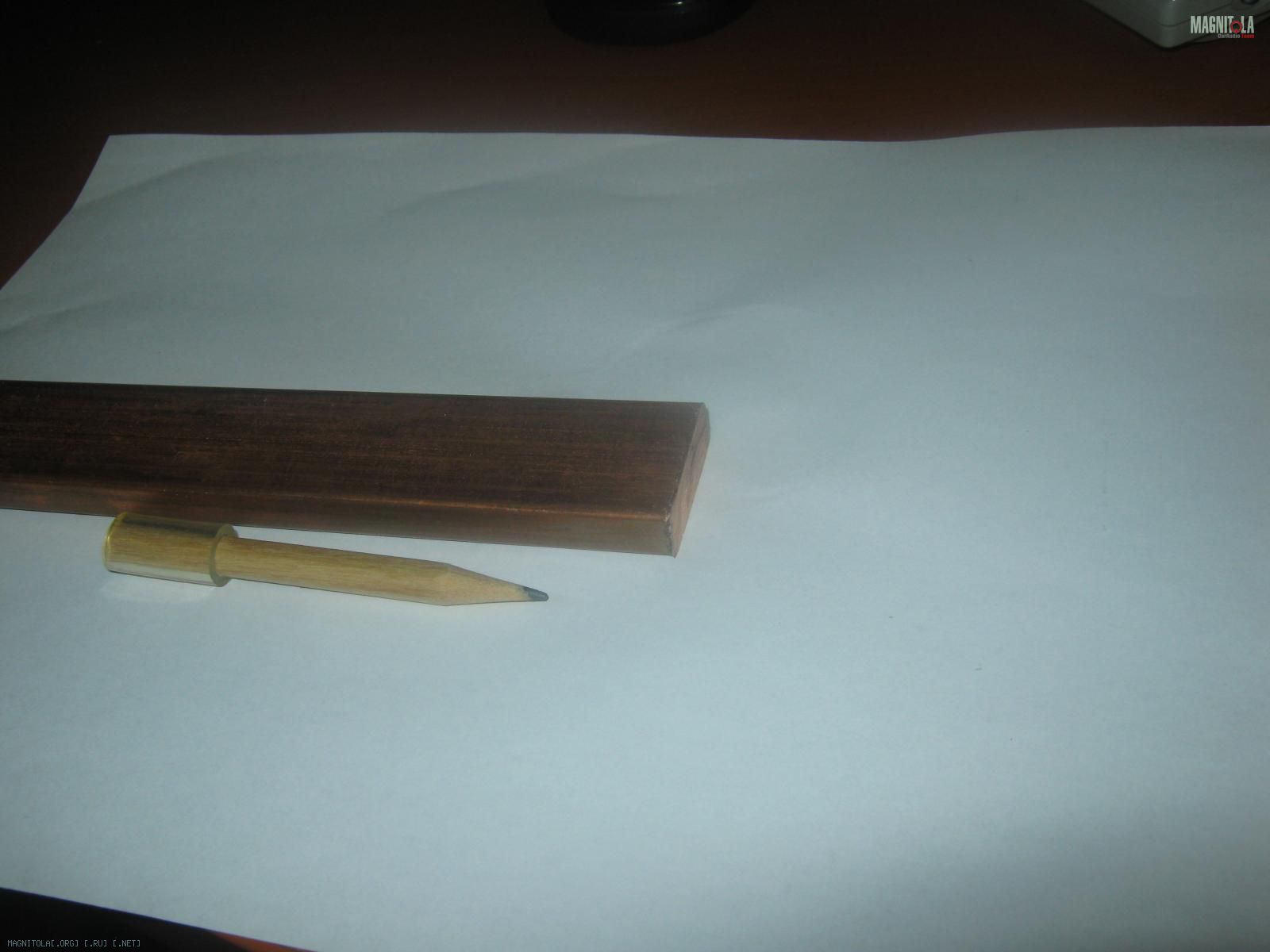

Короче, было решено делать из 30 мм шины, что бы её не пилить лишний раз. В общем была куплена шина твердая медная 10х30х1000 мм
Вложение 491156

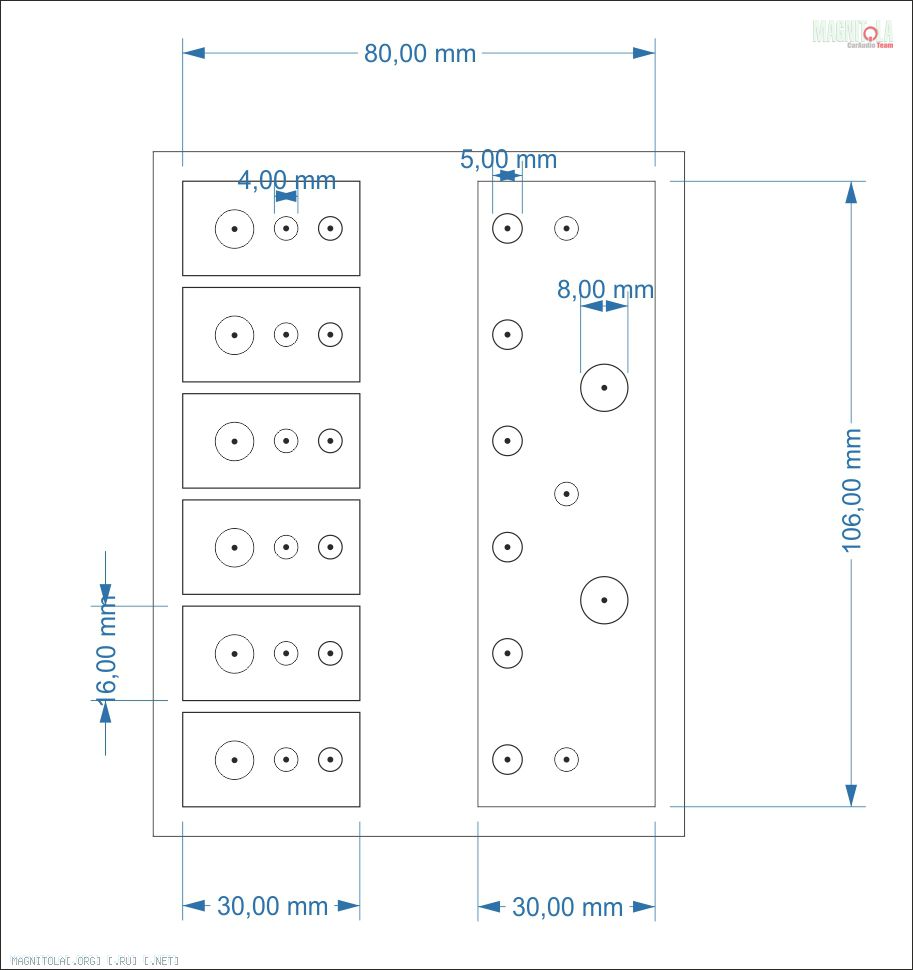

Схема размещения отверстий и некоторые другие размеры, если интересно.
Вложение 491196

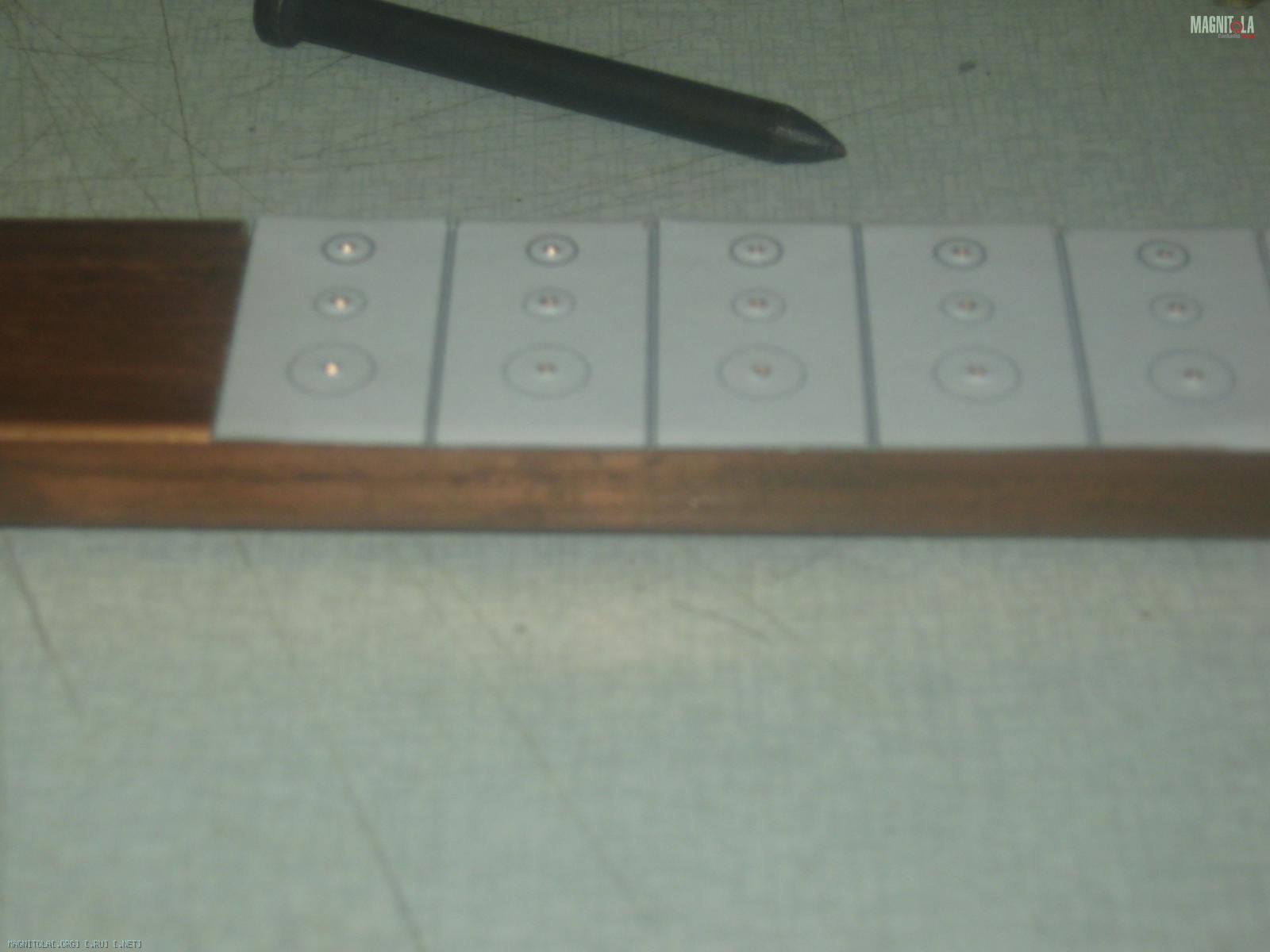

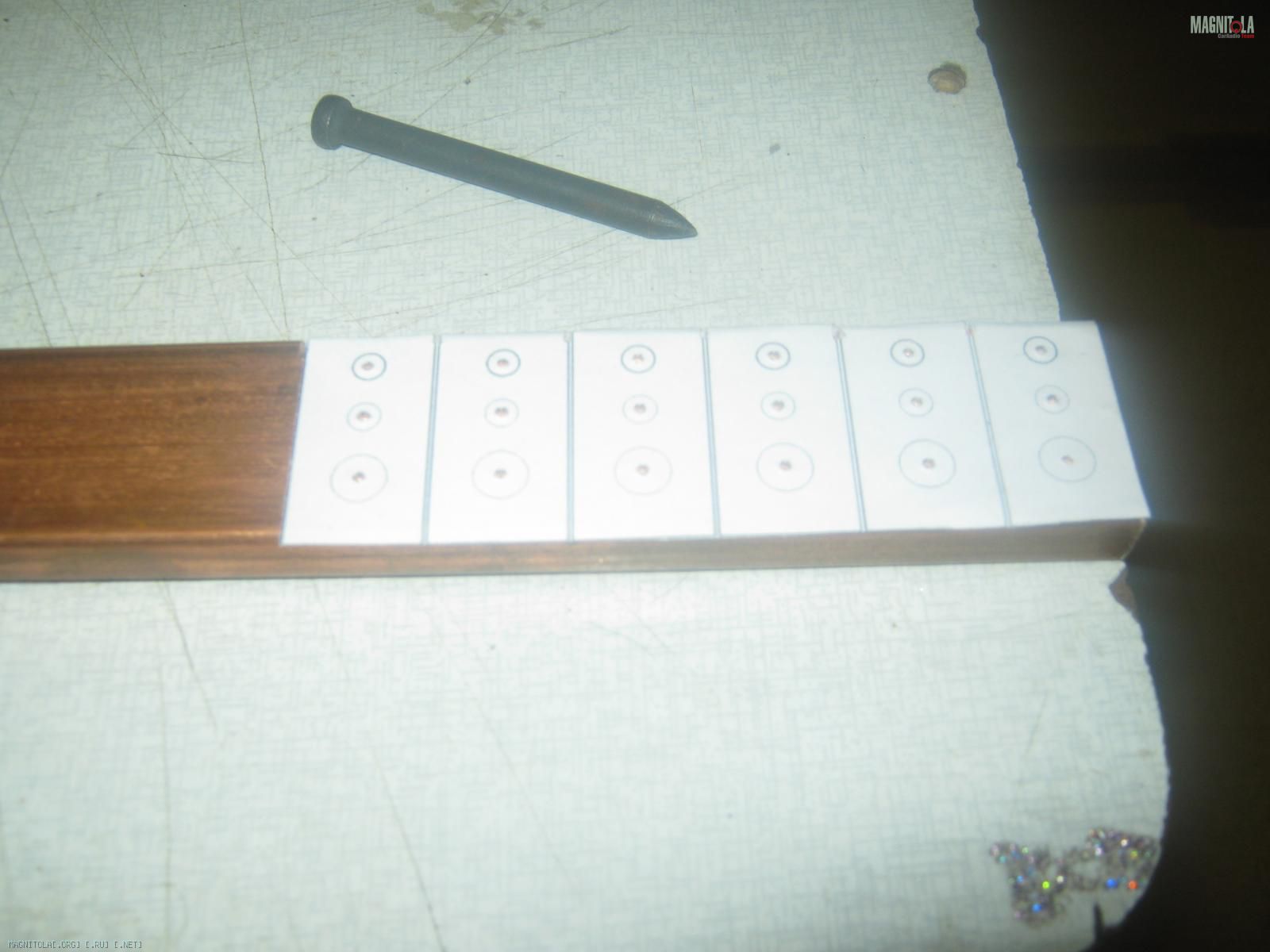

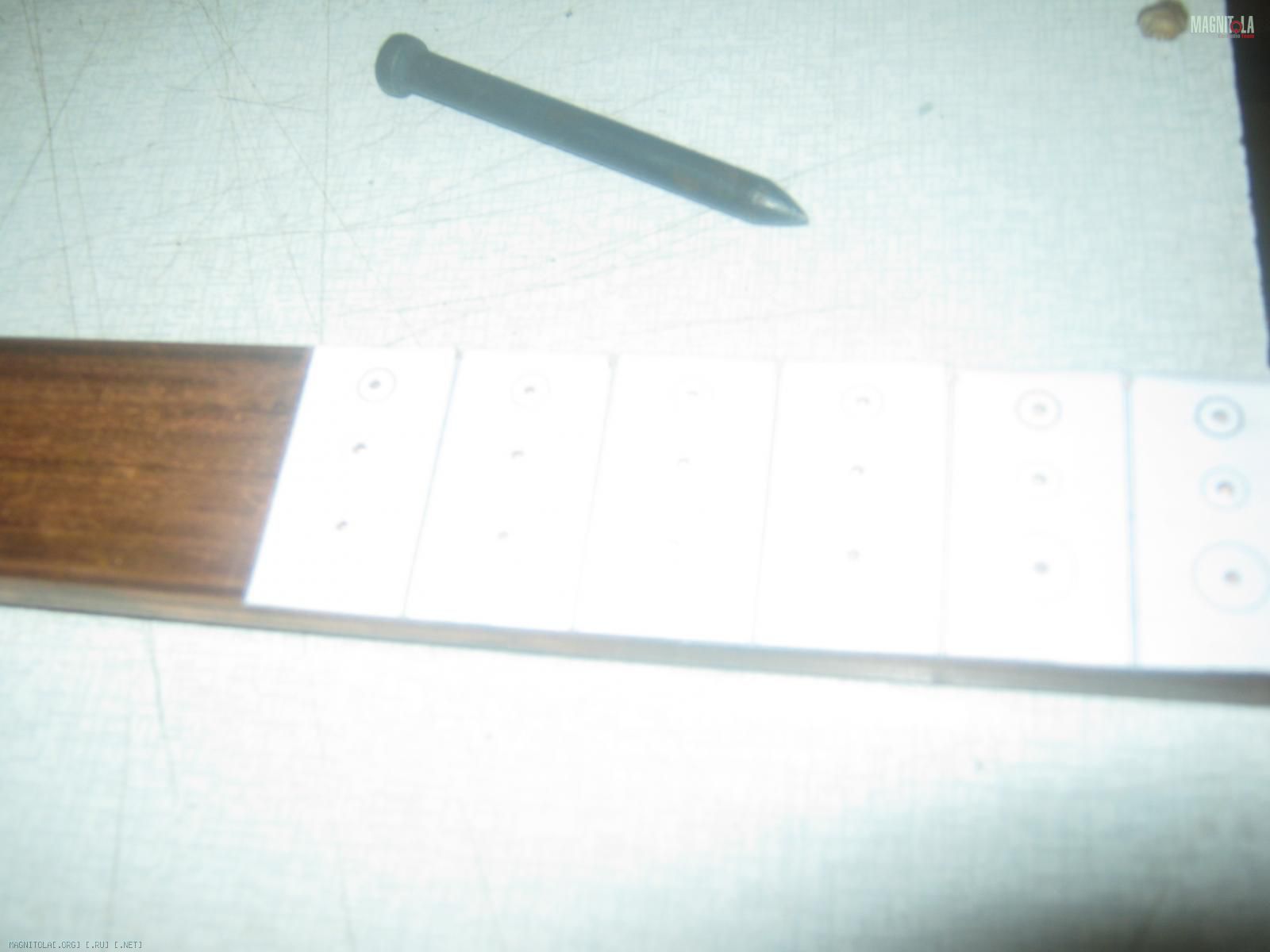

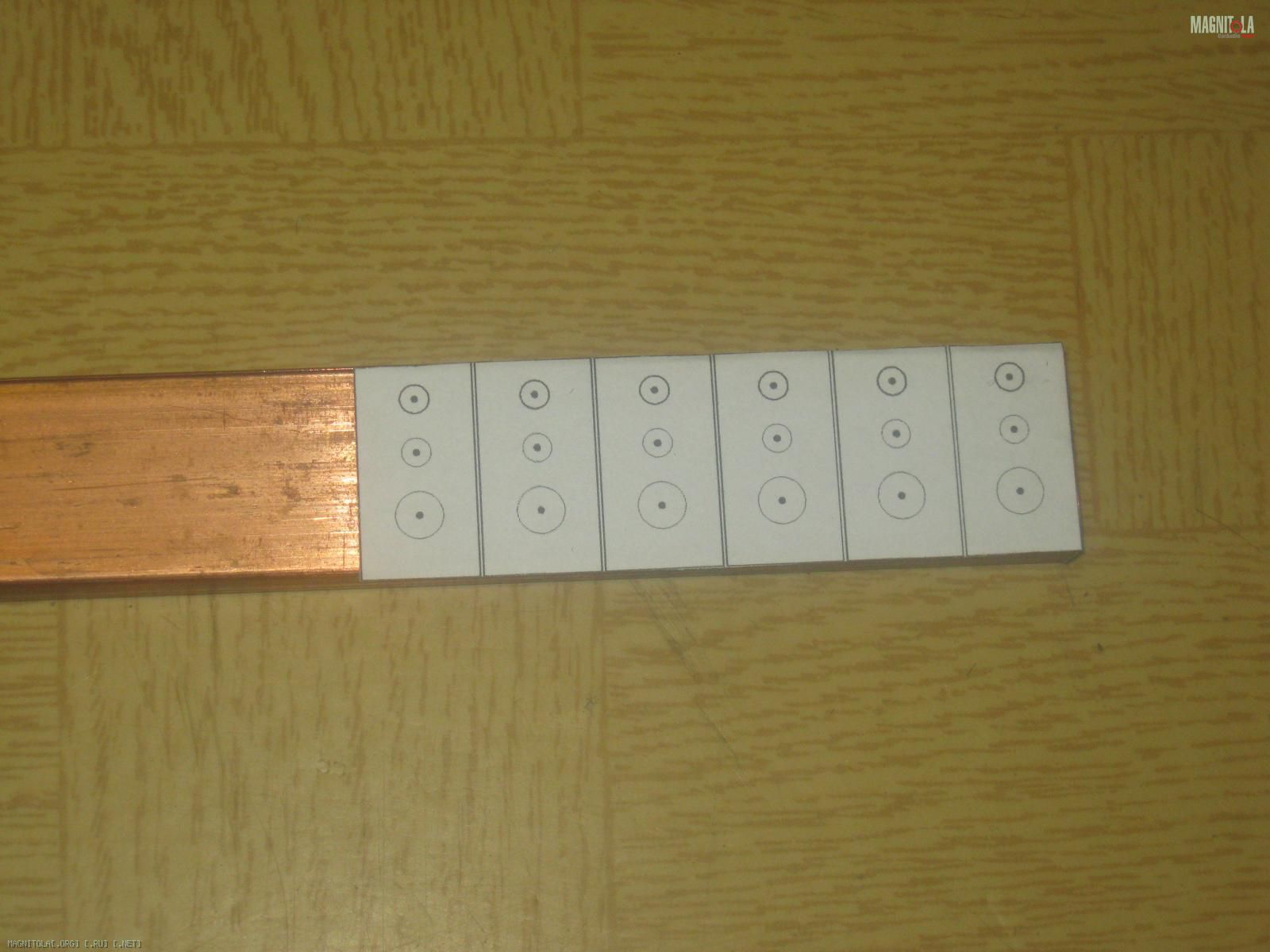

Распечатал, вырезал и наклеил на шину. Керна у меня нет, зато есть такой модный черный дюбель. )))
Вложение 491158Вложение 491160Вложение 491162Вложение 491164
Далее вы уже знаете, сверление как то сразу не пошло. Но взял себя в руки и всё таки всё сделал )))
Отверстия для крепления меди к подложке М4, для крепления предохранителей и кабелей М5, кабелей пожирней М8. Свёрла соответственно 3,2; 4,2; 7,2.
Рекомендую сверлить медленно. Я сверлил на 1 из 5 скорости. Подливал даже моторное масло.
Бумажку с противоположной деталью клеил позже. И был в этом смысл, одну маленькую детальку запорол застрявшим в ней обломком сверла.

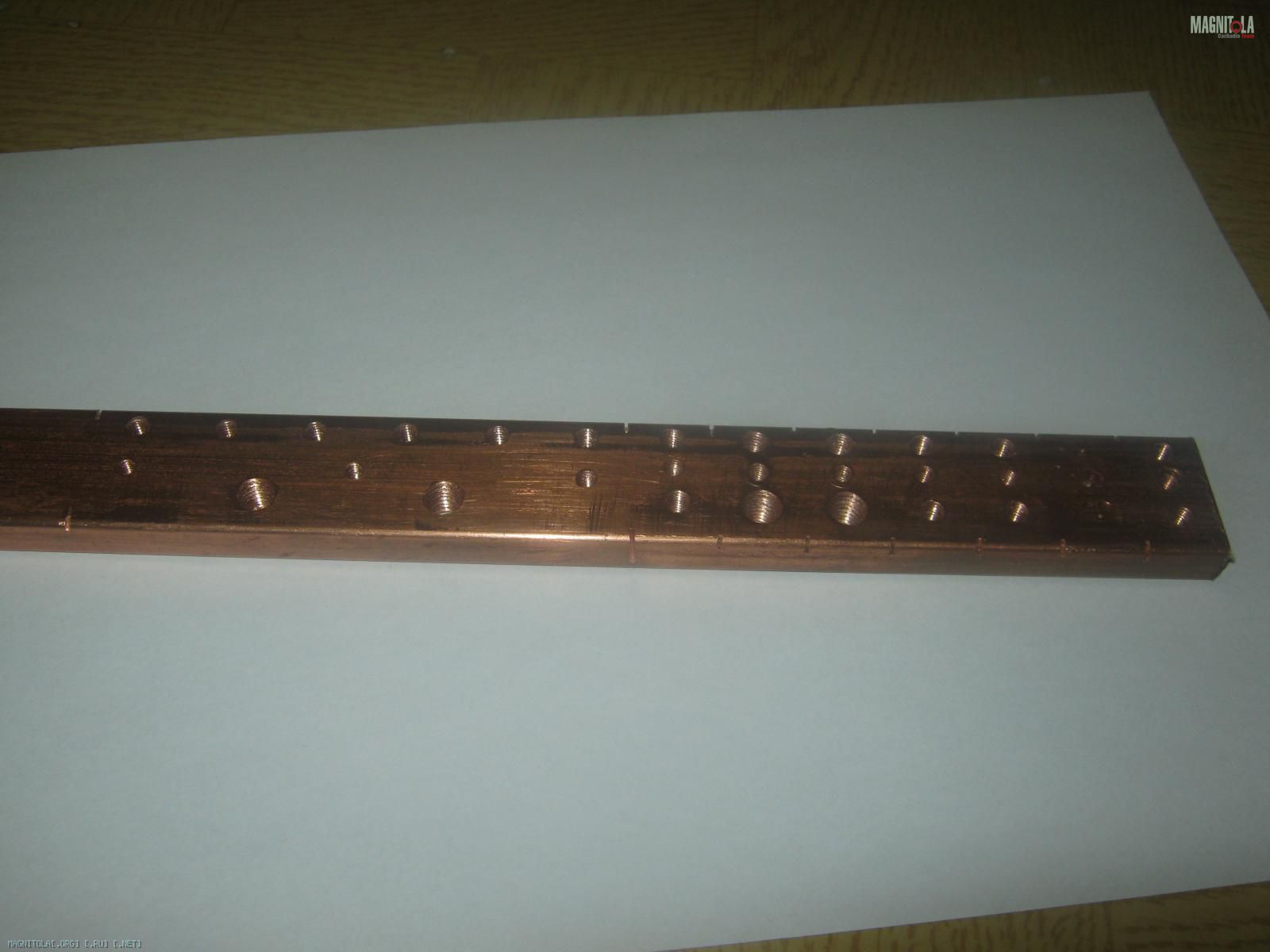

Так это выглядит в готовом виде.
Вложение 491166
Распилил, обточил напильником заусенцы.
В качестве подложки взял кусок пластика. У старого компа металл корпуса декорирован 3,5 мм пластиком ))) Осталось ещё полно ))) Гравёром вырезал. Так себе получилось. Плавится и не очень то ровно. Поэтому весь корпус сам не сделаю. Будет хрень ещё та. )))

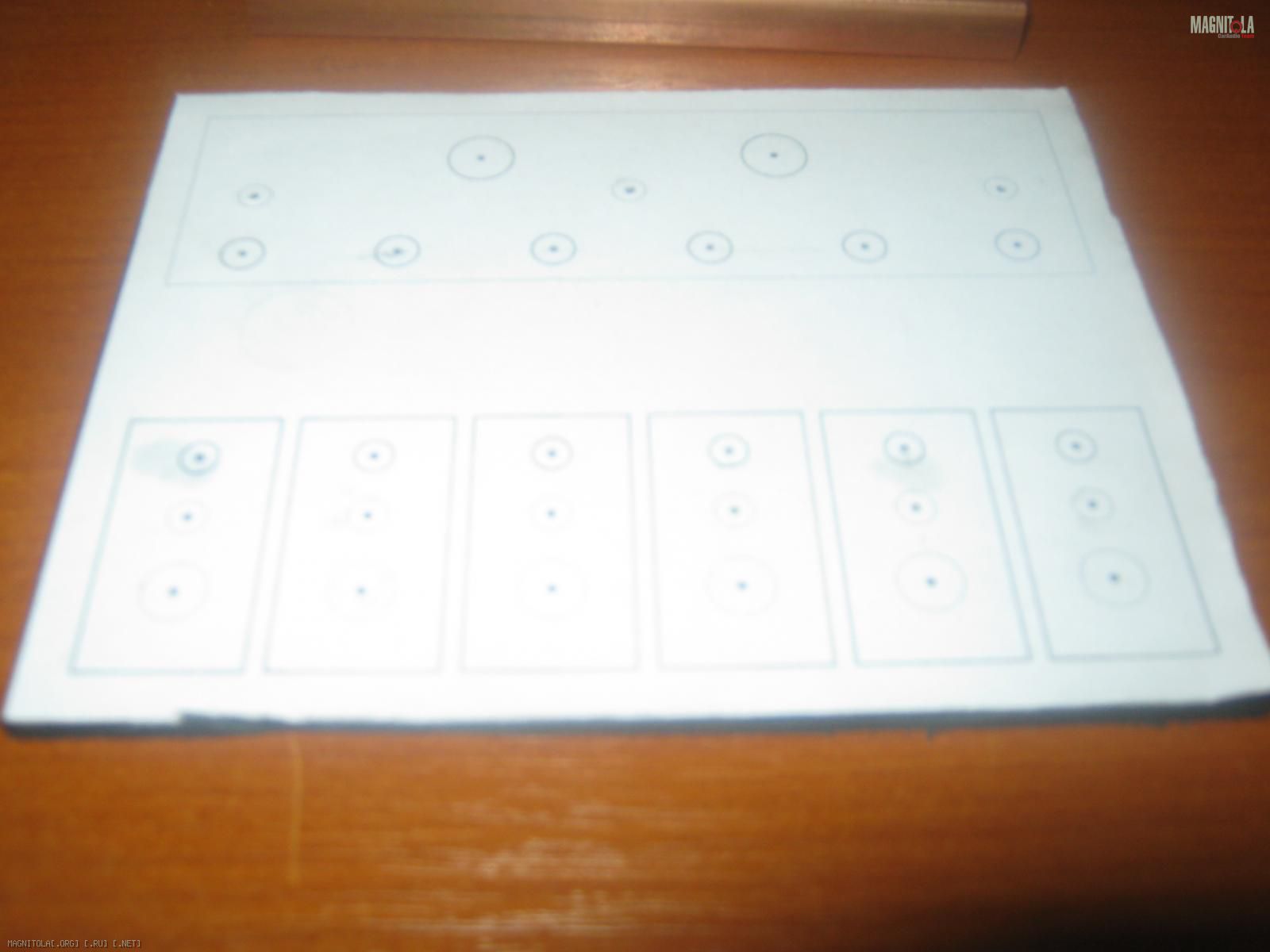

Напечатал опять схему, наклеил на пластик
Вложение 491170

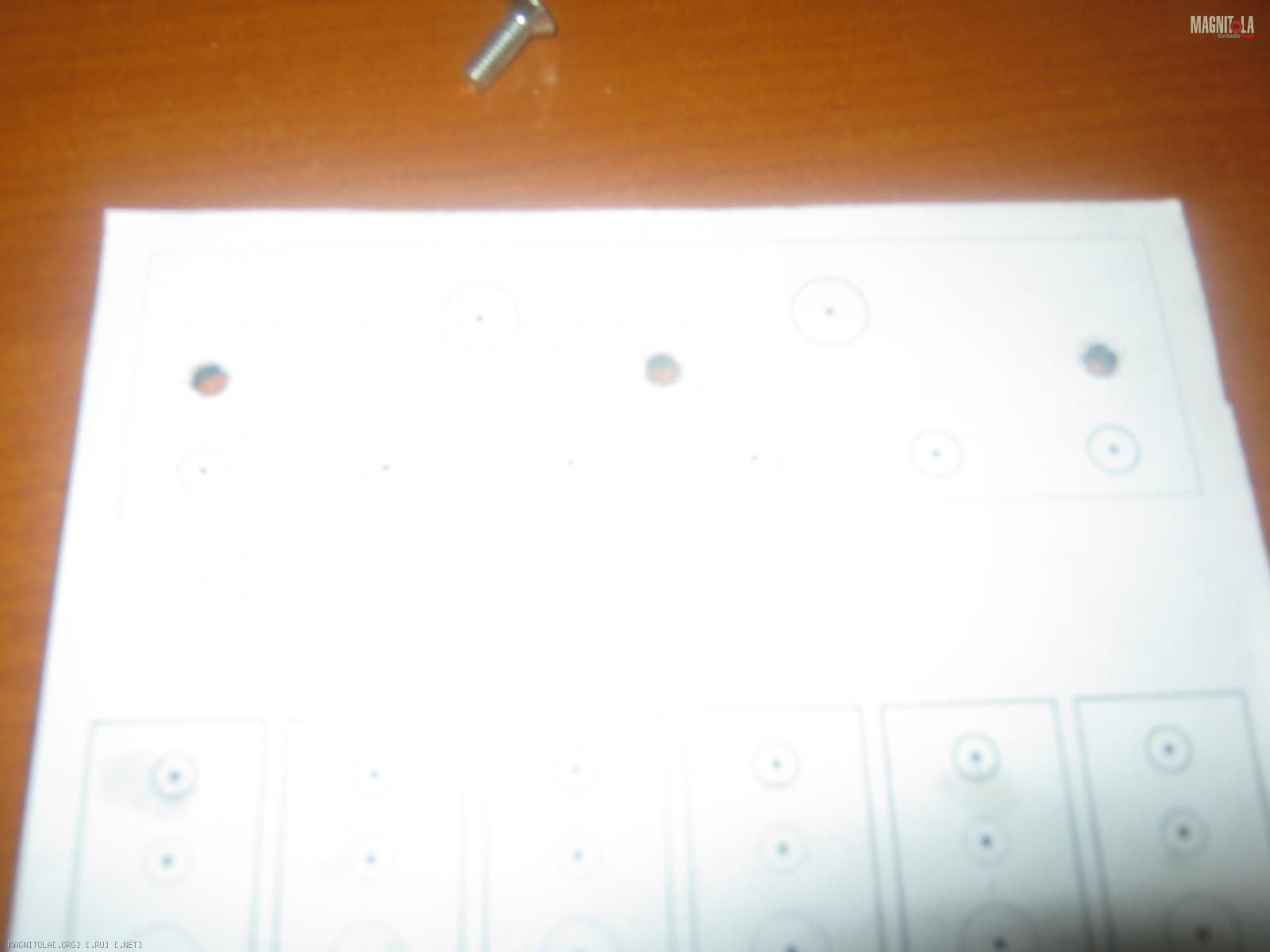

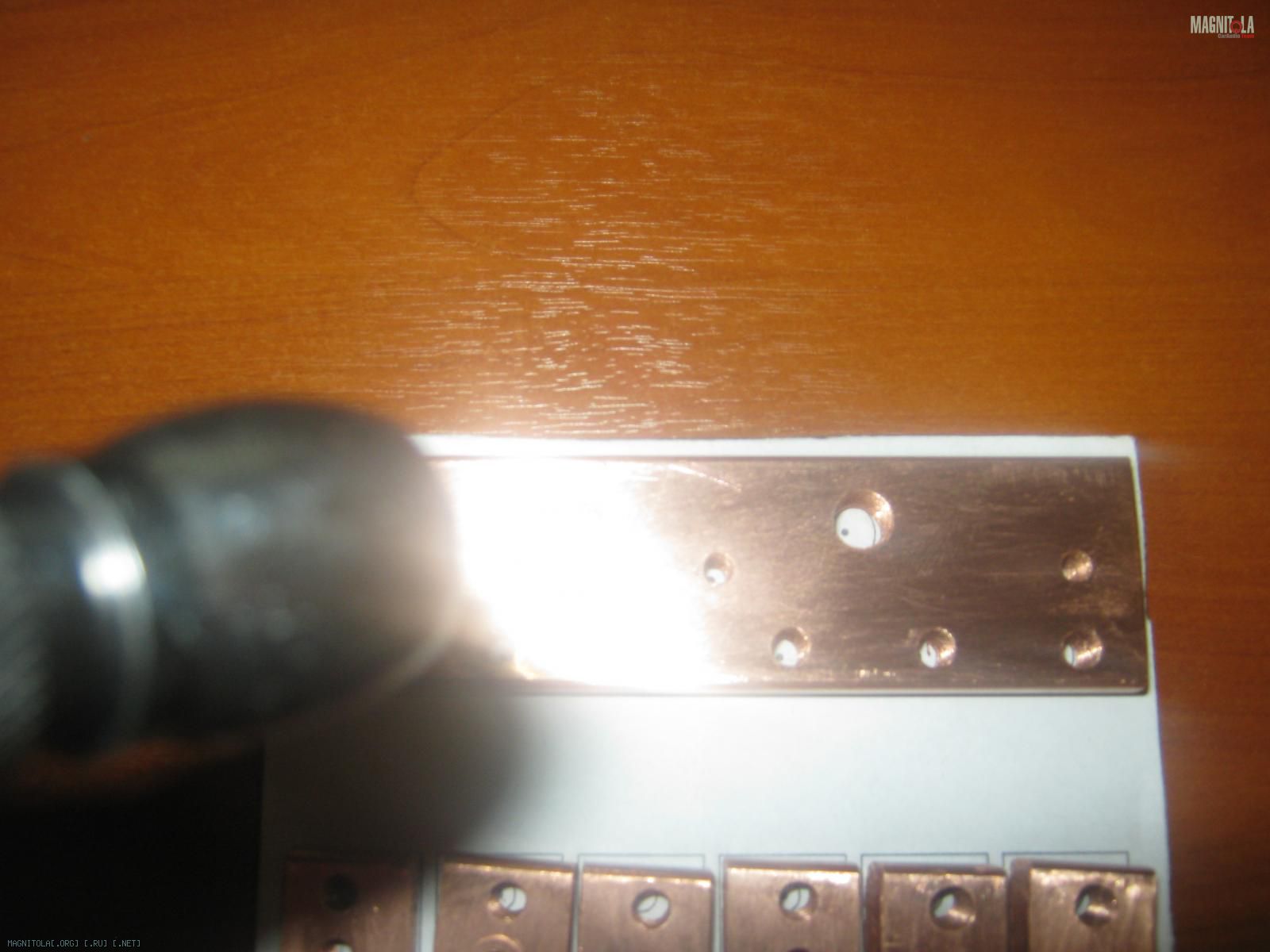

Свечу фонариком, что бы рассмотреть совпадают ли отверстия с нарисованным. Чудо, но совпадают ))) Поэтому проблем со сверлением пластика не было.
Вложение 491168Вложение 491172Вложение 491174

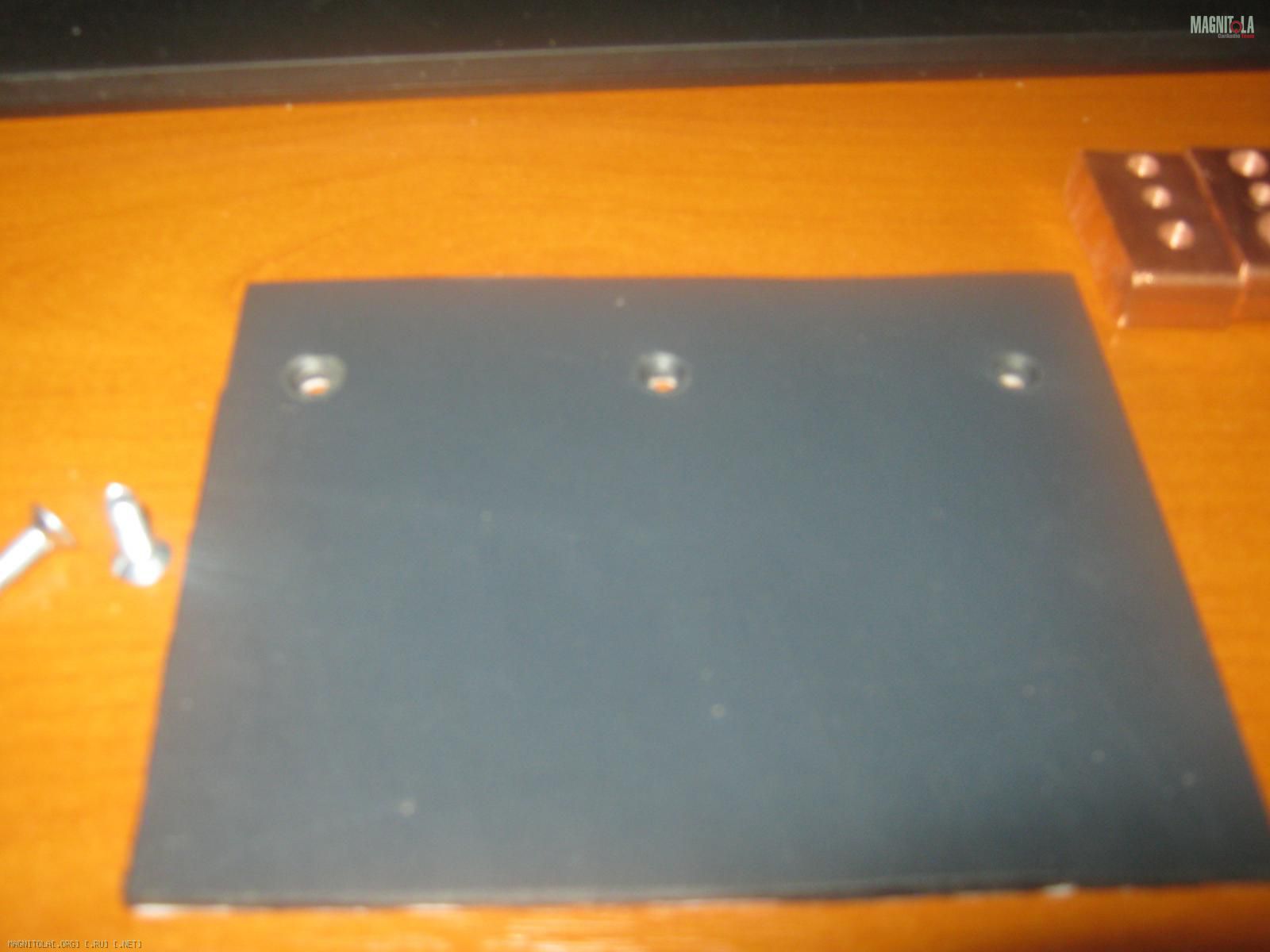

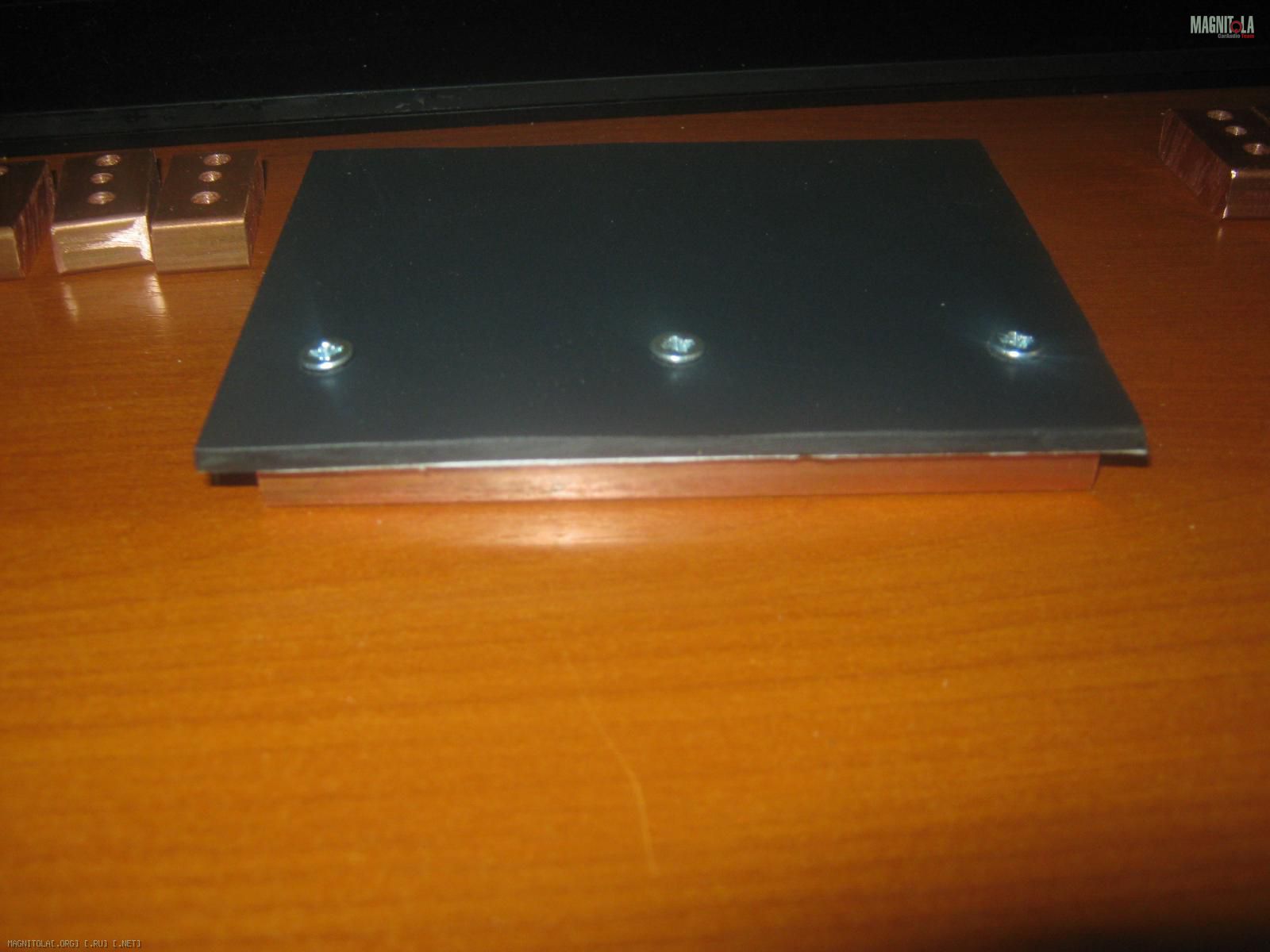

Но, тонковат ))) Страшно дальше сверлить толстым сверлом ))) А вдруг насквозь ))))
Поэтому торчат. Не хорошо.
Вложение 491176

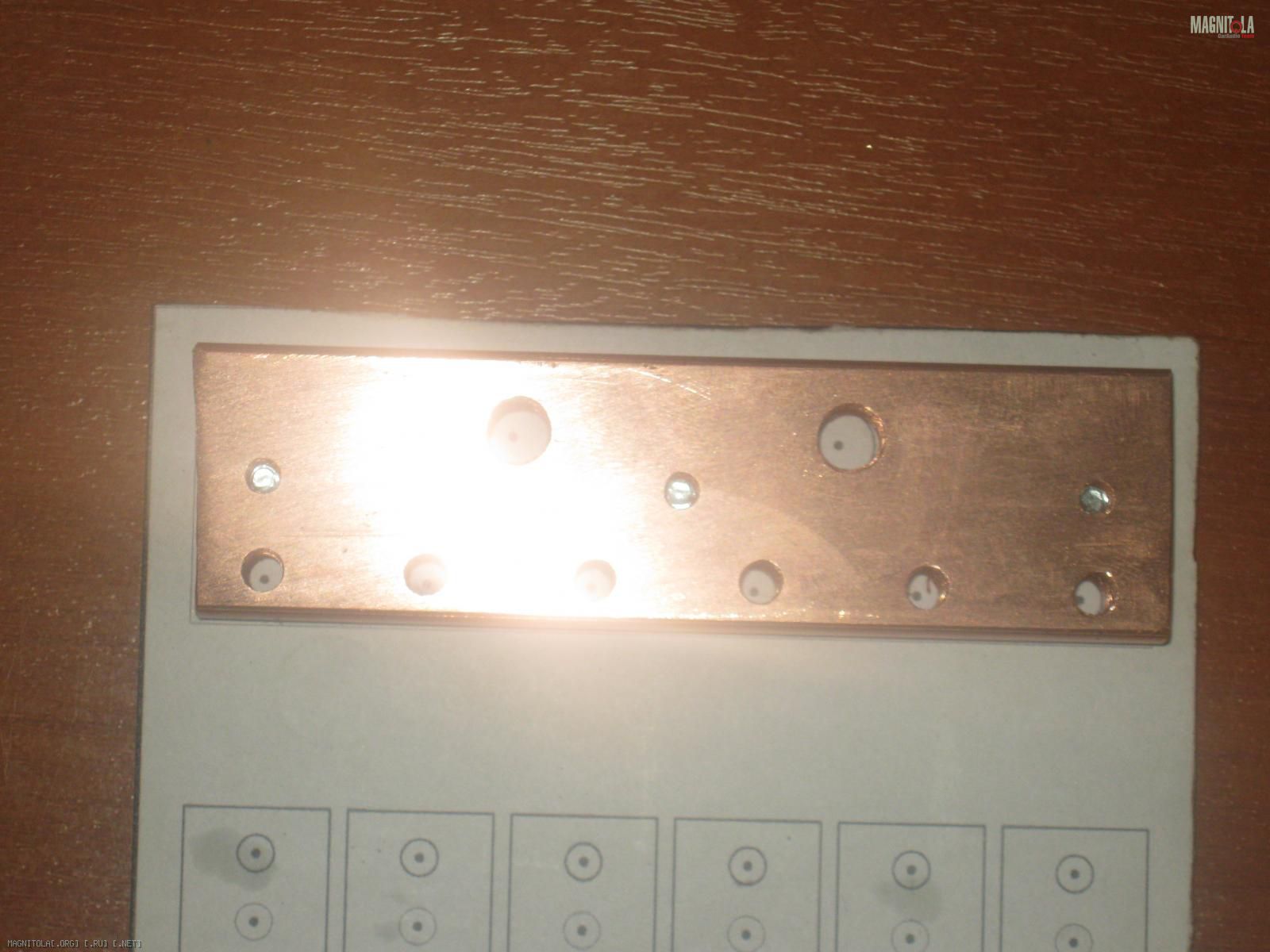

Прикрутил
Вложение 491178

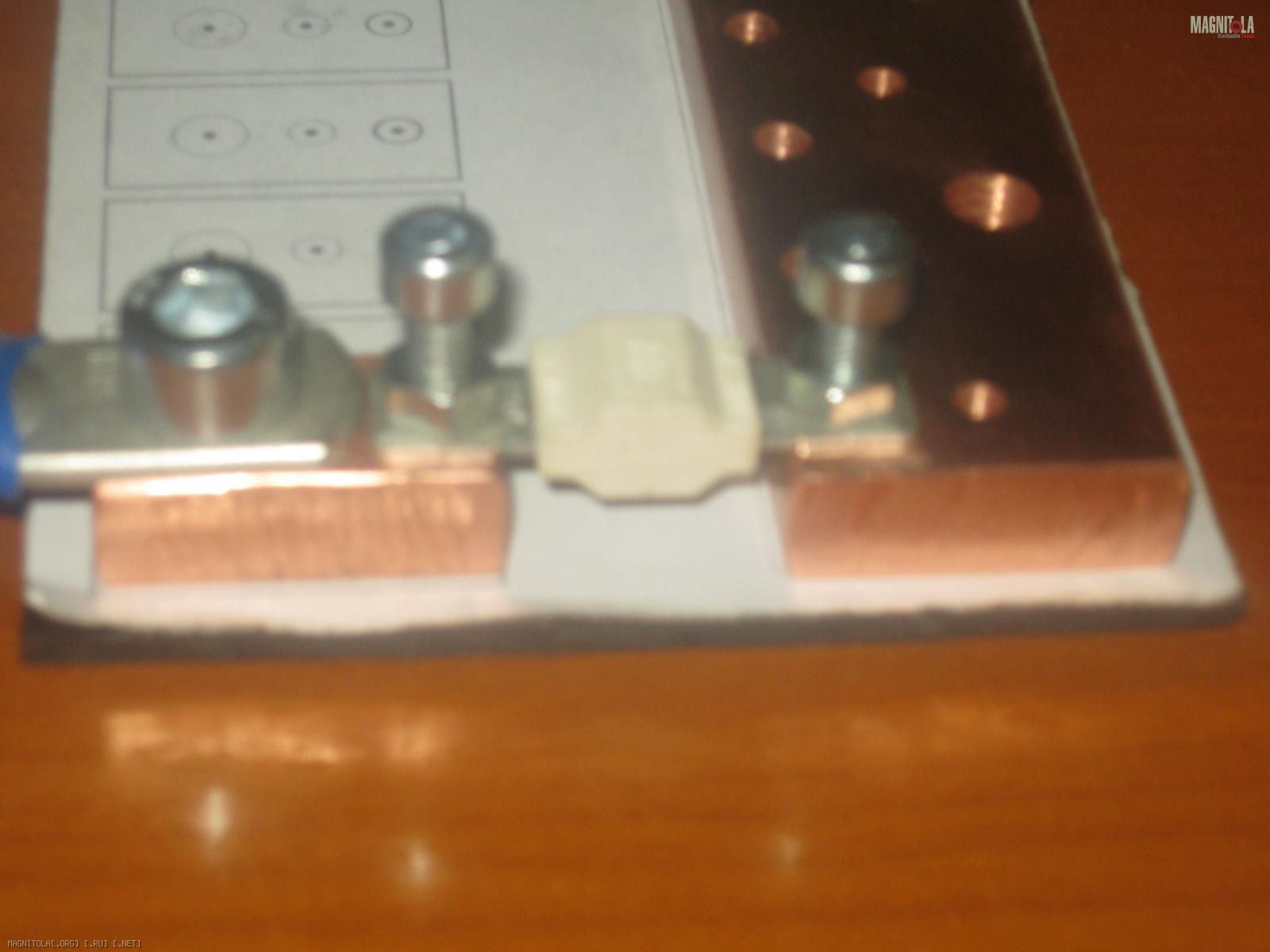

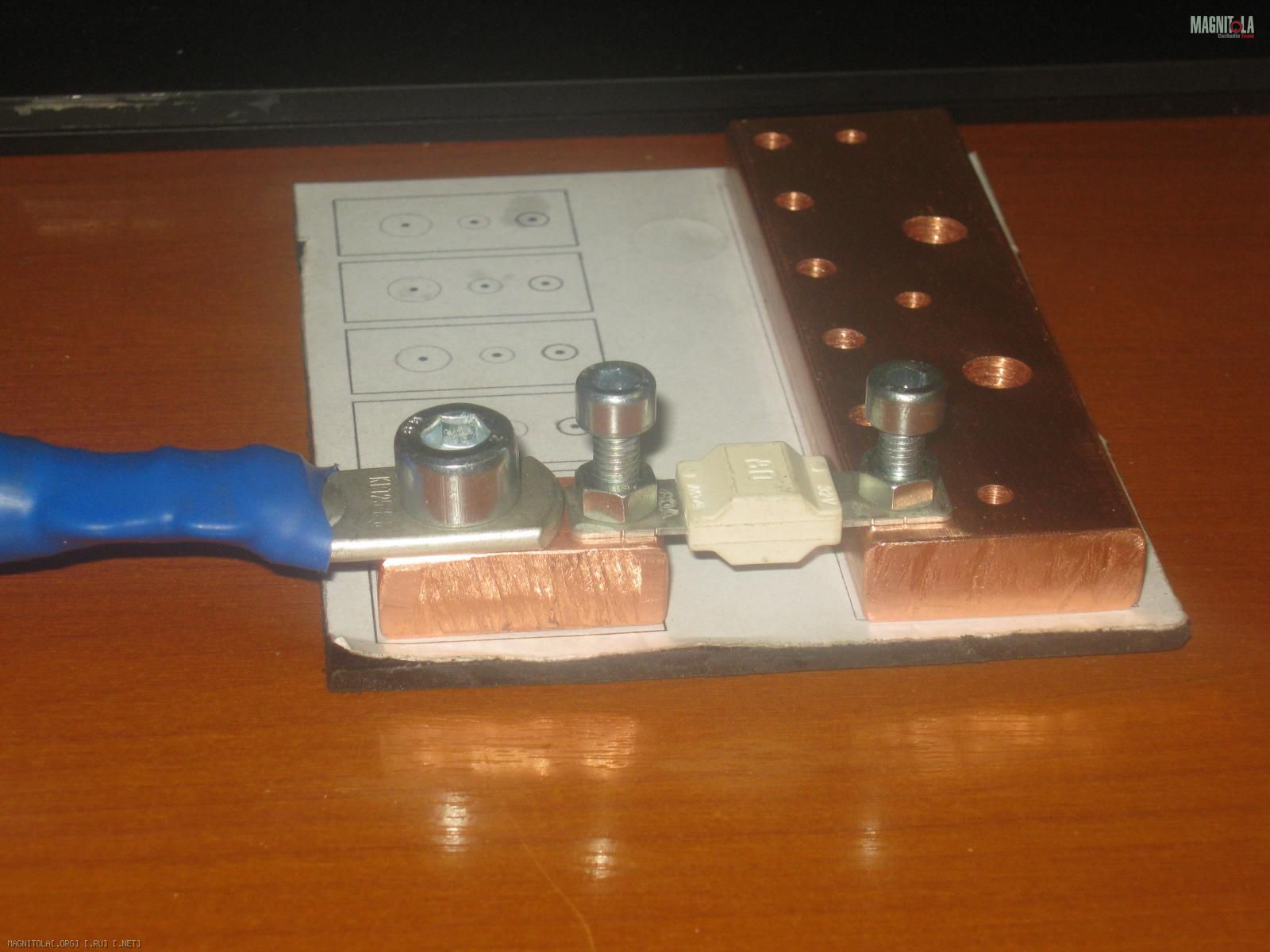

Примеряю. Красота? Я знаю! )))
Вложение 491180Вложение 491182
Далее я приостановил производство. Так как пока не уверен, с какой стороны будут крепиться проводка усей. Это выяснится после того как притащу домой ящик с усями и всё переделаю.

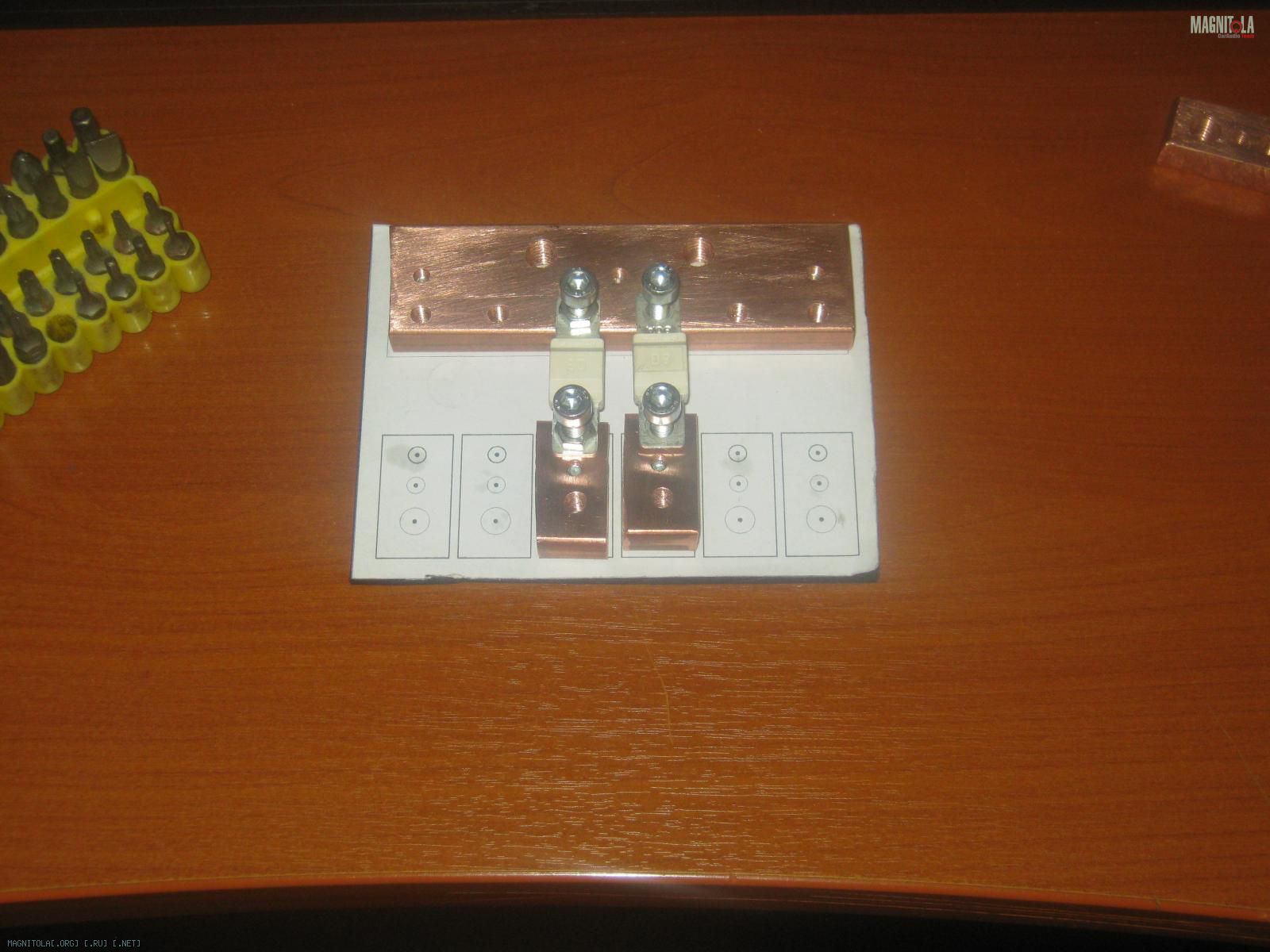

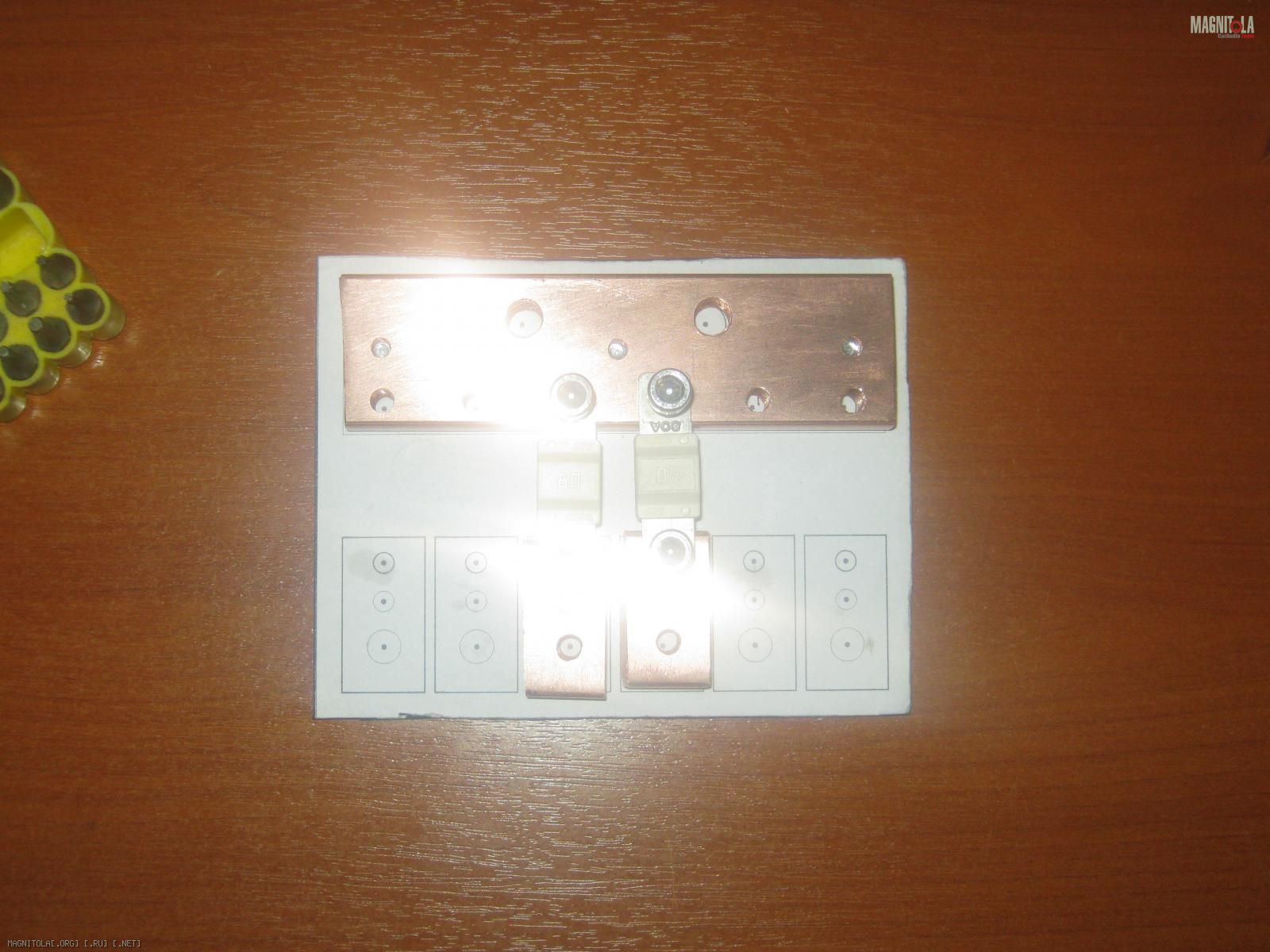

Но потом не утерпел закрепил две средние детальки.

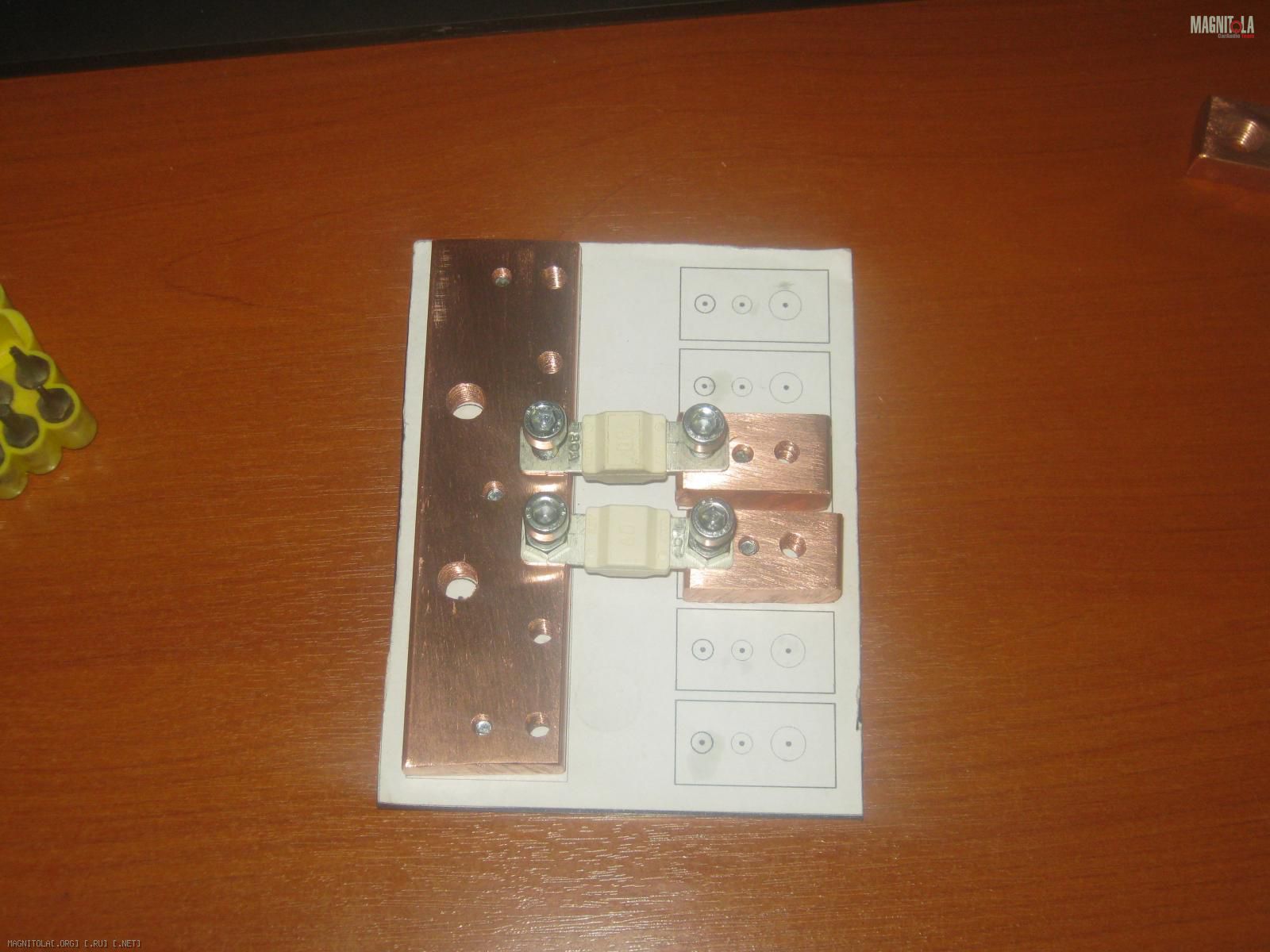

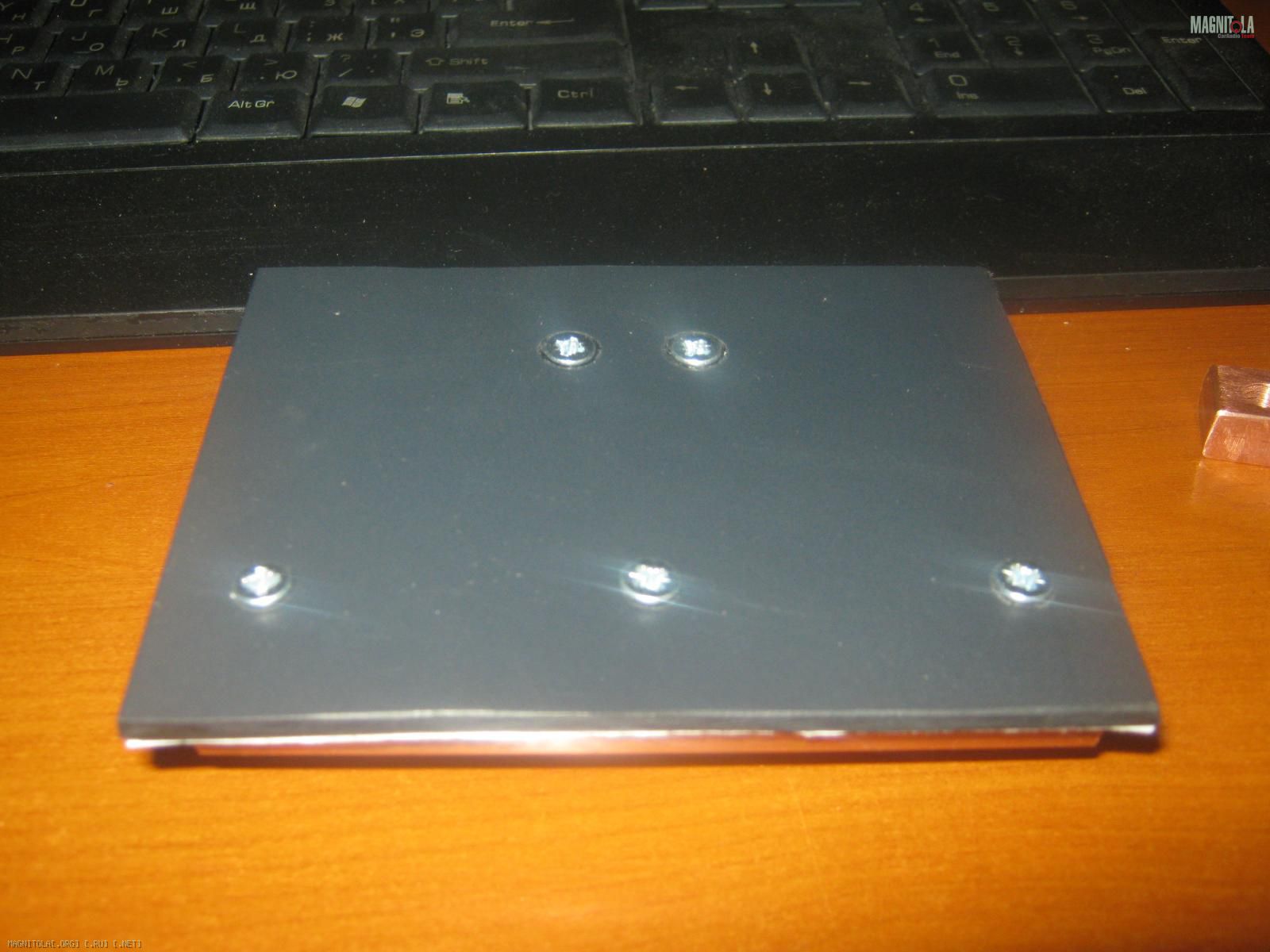

Где то накосячил. Одна торчит. Но как не странно, предохранитель заворачивается и выворачивается. ))) Может потом для феншуя напильником сточу, хотя скорей всего не стану.
Вложение 491186Вложение 491188Вложение 491190Вложение 491184
Далее прикручу все детальки. И буду искать подходящую коробку и к дну коробки прикручу этот пластик. В общем то всё. Думаю до НГ должен найти. А то другого момента для скрытного перемещения усей домой и возни с ними дома долго не будет )))

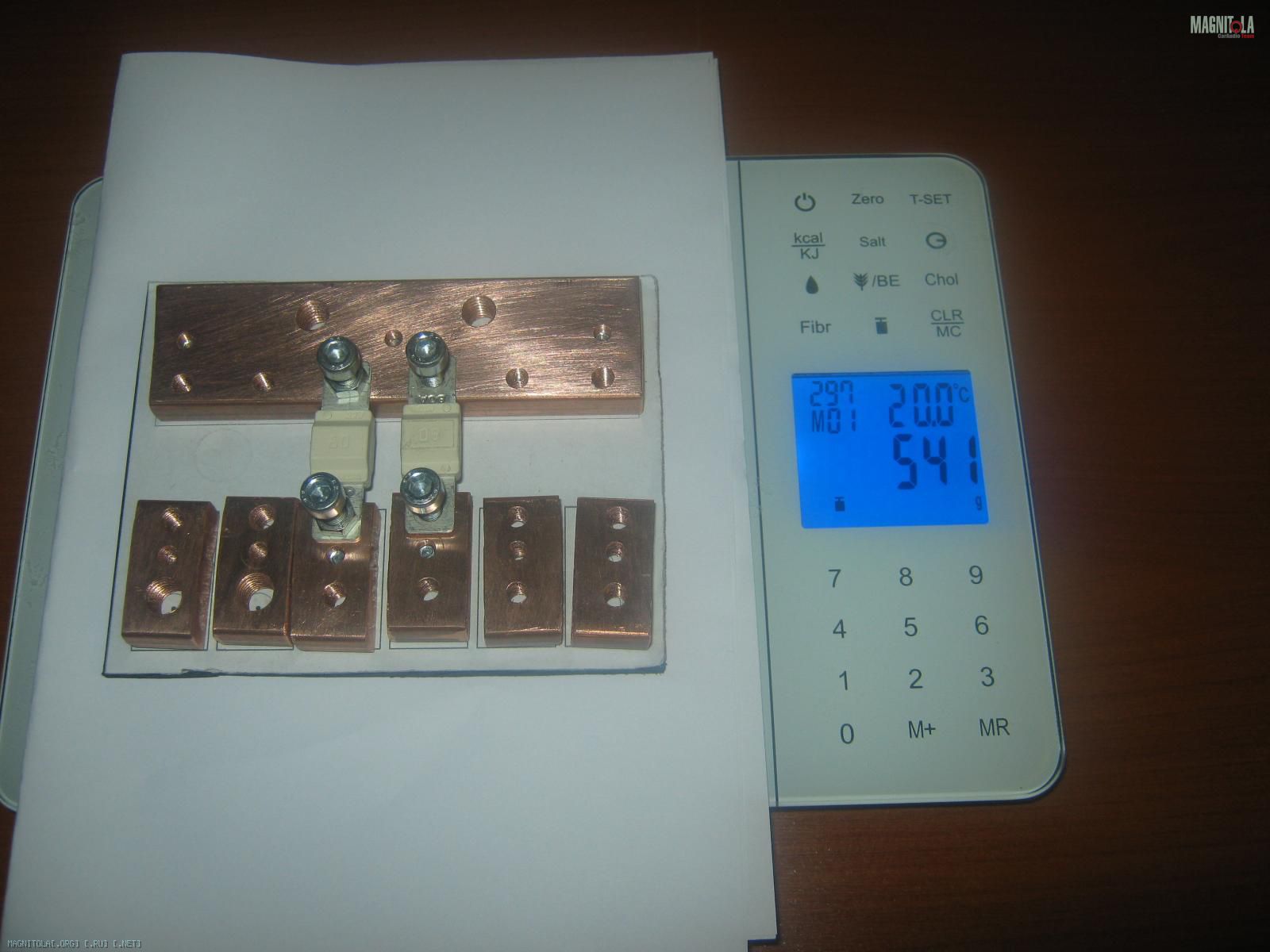

А это так просто.
Вложение 491192
Симпотно! А то в чате показалось что колхоз)))
Ну как бы, хотел ещё симпатичней. Хотя, наверное одной ножовкой и дрелью не так просто сделать чтоб как из магазина :pardon:
Забыл. Ещё надо болты М5 16 штук отпилить по размеру ))) Сегодня уже не хочу, напилился.
О, я думал что это я такой криворукий и не смог медь под 90 градусов отпилить. Оказалось - нет, это нормально))) Андрюх, корпус придётся делать из оргстекла, а то Пётр расстроится)))
Пилил по бумажке. И не разу не мерил линейкой ))) Сначала полоску с 6 деталями наклеил, потом ещё одну из-за испорченной и далее большую. Поэтому большая с одной стороны самая кривая. ))) Ну может ещё и пилил так, криво. )))
---------- Сообщение добавлено 20.12.2013 в 17:32 ----------
Думал я о корпусе из оргстекла. Самому ровно не напилить. А заказывать - дорого. В инете нашёл 1500 мин стоимость заказа, но с их пластиком. Либо ехать хз куда.
Правда есть в одной партнёрской типографии фреза. Но мелкие детали не сделают. Надо будет переспросить. А то может тогда мне не понравилось, а сейчас просто не помню в чем было дело. Вроде нельзя было порезать меньше 5 см.
